1 Inteligentní řízení Intelligent control systems Inteligentní řízení a kontrola bazénů Intelligent control system for pools Inteligentní čerpadlo Zodiac Flo-Pro Intelligent pump Zodiac Flo-Pro Inteligentní řízení a kontrola bazénů Intelligent control system for pools Bezpečnostní informační systém Security and information system Příspěvek do soutěže DLW bazén roku 2013 Fólie DLW ŠEDÁ Příspěvek do soutěže DLW bazén roku 2014 Fólie DLW BLUESTONE/MODRÁ

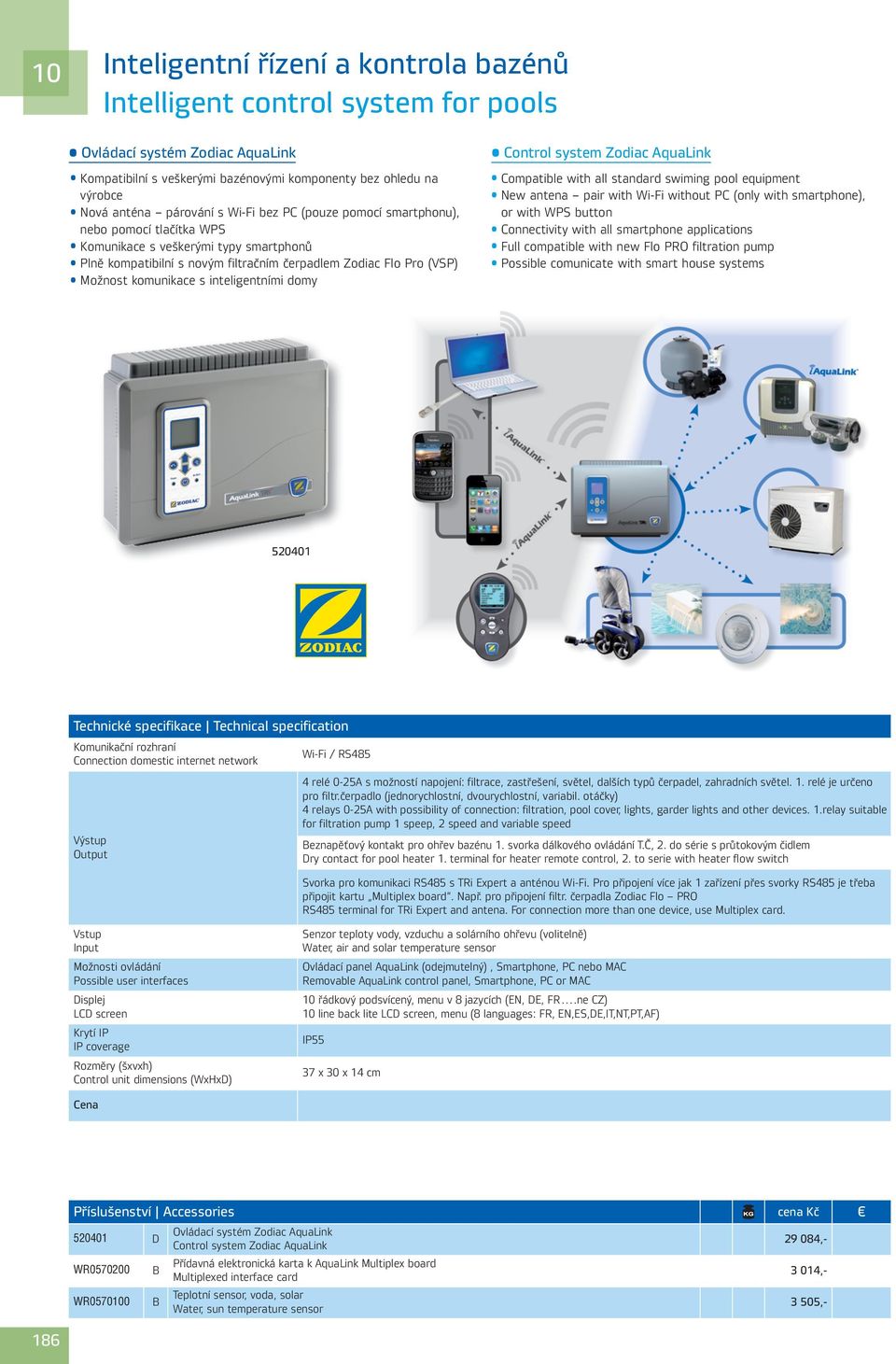

2 10 Inteligentní řízení a kontrola bazénů Intelligent control system for pools Ovládací systém Zodiac AquaLink Kompatibilní s veškerými bazénovými komponenty bez ohledu na výrobce Nová anténa párování s Wi-Fi bez PC (pouze pomocí smartphonu), nebo pomocí tlačítka WPS Komunikace s veškerými typy smartphonů Plně kompatibilní s novým filtračním čerpadlem Zodiac Flo Pro (VSP) Možnost komunikace s inteligentními domy Control system Zodiac AquaLink Compatible with all standard swiming pool equipment New antena pair with Wi-Fi without PC (only with smartphone), or with WPS button Connectivity with all smartphone applications Full compatible with new Flo PRO filtration pump Possible comunicate with smart house systems Technické specifikace Technical specification Komunikační rozhraní Connection domestic internet network Výstup Output Wi-Fi / RS485 4 relé 0-25A s možností napojení: filtrace, zastřešení, světel, dalších typů čerpadel, zahradních světel. 1. relé je určeno pro filtr.čerpadlo (jednorychlostní, dvourychlostní, variabil. otáčky) 4 relays 0-25A with possibility of connection: filtration, pool cover, lights, garder lights and other devices. 1.relay suitable for filtration pump 1 speep, 2 speed and variable speed Beznapěťový kontakt pro ohřev bazénu 1. svorka dálkového ovládání T.Č, 2. do série s průtokovým čidlem Dry contact for pool heater 1. terminal for heater remote control, 2. to serie with heater flow switch Svorka pro komunikaci RS485 s TRi Expert a anténou Wi-Fi. Pro připojení více jak 1 zařízení přes svorky RS485 je třeba připojit kartu Multiplex board. Např. pro připojení filtr. čerpadla Zodiac Flo PRO RS485 terminal for TRi Expert and antena. For connection more than one device, use Multiplex card. Vstup Input Možnosti ovládání Possible user interfaces Displej LCD screen Krytí IP IP coverage Rozměry (šxvxh) Control unit dimensions (WxHxD) Senzor teploty vody, vzduchu a solárního ohřevu (volitelně) Water, air and solar temperature sensor Ovládací panel AquaLink (odejmutelný), Smartphone, PC nebo MAC Removable AquaLink control panel, Smartphone, PC or MAC 10 řádkový podsvícený, menu v 8 jazycích (EN, DE, FR.ne CZ) 10 line back lite LCD screen, menu (8 languages: FR, EN,ES,DE,IT,NT,PT,AF) IP55 37 x 30 x 14 cm Cena Příslušenství Accessories cena Kč D WR B WR B Ovládací systém Zodiac AquaLink Control system Zodiac AquaLink Přídavná elektronická karta k AquaLink Multiplex board Multiplexed interface card Teplotní sensor, voda, solar Water, sun temperature sensor , , ,- 186

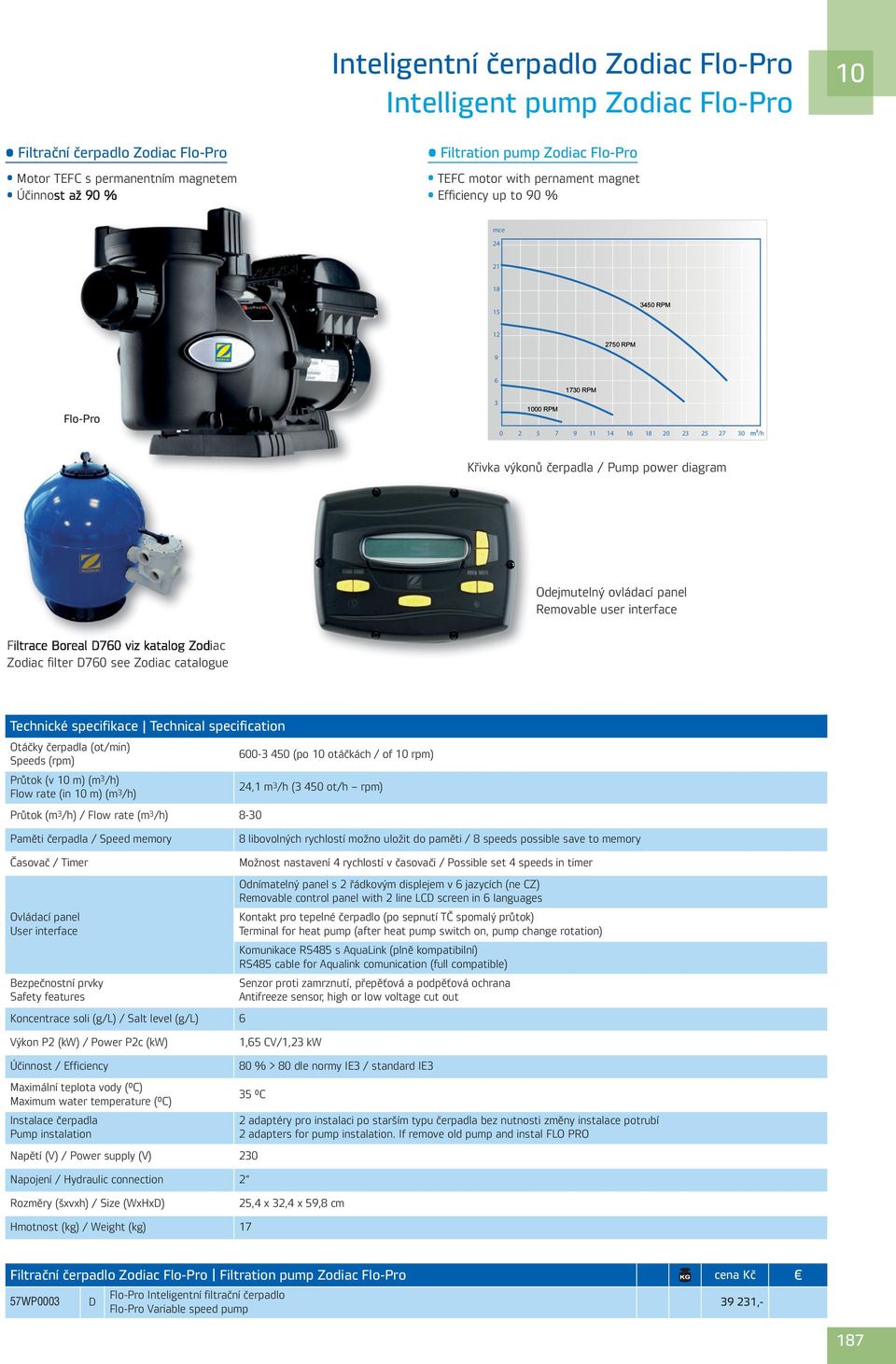

3 Inteligentní čerpadlo Zodiac Flo-Pro Intelligent pump Zodiac Flo-Pro 10 Filtrační čerpadlo Zodiac Flo-Pro Motor TEFC s permanentním magnetem Účinnost až 90 % Filtration pump Zodiac Flo-Pro TEFC motor with pernament magnet Efficiency up to 90 % mce RPM RPM Flo-Pro RPM RPM /h Křivka výkonů čerpadla / Pump power diagram Odejmutelný ovládací panel Removable user interface Filtrace Boreal D760 viz katalog Zodiac Zodiac filter D760 see Zodiac catalogue Technické specifikace Technical specification Otáčky čerpadla (ot/min) Speeds (rpm) Průtok (v 10 m) (m 3 /h) Flow rate (in 10 m) (m 3 /h) Průtok (m 3 /h) / Flow rate (m 3 /h) (po 10 otáčkách / of 10 rpm) 24,1 m 3 /h (3 450 ot/h rpm) Paměti čerpadla / Speed memory 8 libovolných rychlostí možno uložit do paměti / 8 speeds possible save to memory Časovač / Timer Ovládací panel User interface Bezpečnostní prvky Safety features Koncentrace soli (g/l) / Salt level (g/l) 6 Možnost nastavení 4 rychlostí v časovači / Possible set 4 speeds in timer Odnímatelný panel s 2 řádkovým displejem v 6 jazycích (ne CZ) Removable control panel with 2 line LCD screen in 6 languages Kontakt pro tepelné čerpadlo (po sepnutí TČ spomalý průtok) Terminal for heat pump (after heat pump switch on, pump change rotation) Komunikace RS485 s AquaLink (plně kompatibilní) RS485 cable for Aqualink comunication (full compatible) Senzor proti zamrznutí, přepěťová a podpěťová ochrana Antifreeze sensor, high or low voltage cut out Výkon P2 (kw) / Power P2c (kw) 1,65 CV/1,23 kw Účinnost / Efficiency Maximální teplota vody ( C) Maximum water temperature ( C) Instalace čerpadla Pump instalation 80 % > 80 dle normy IE3 / standard IE3 35 C Napětí (V) / Power supply (V) 230 Napojení / Hydraulic connection 2 2 adaptéry pro instalaci po starším typu čerpadla bez nutnosti změny instalace potrubí 2 adapters for pump instalation. If remove old pump and instal FLO PRO Rozměry (šxvxh) / Size (WxHxD) 25,4 x 32,4 x 59,8 cm Hmotnost (kg) / Weight (kg) 17 Filtrační čerpadlo Zodiac Flo-Pro Filtration pump Zodiac Flo-Pro cena Kč 57WP0003 D Flo-Pro Inteligentní filtrační čerpadlo Flo-Pro Variable speed pump ,- 187

4 10 Inteligentní řízení a kontrola bazénů Intelligent control system for pools Pentair IntelliPool Automatický monitorovací a řídící systém IntelliPool se vzdáleným přístupem ve spojení s inteligentním čerpadlem IntelliFlo nabízí správnou filtrační rychlost pro každou aplikaci/atrakci a zvyšuje již tak výjimečnou energetickou účinnost čerpadla IntelliFlo. K úsporám dojde i v případě dávkovaných chemikálií, které jsou rovněž automaticky řízeny systémem Intellipool. Při použití jednotky IntelliChlor bude systém optimalizovat výkon a prodlužovat životnost elektrod. Monitoring a nastavení parametrů bazénu je k dispozici přes internet kdykoli a odkudkoli, a to jak pro majitele bazénu, tak i pro technika či bazénáře pomocí libovolného chytrého telefonu připojeného k internetu. Intellipool ovládá: filtraci, topení, světla, každý typ dezinfekce (Cl dávkování, ph dávkování, úprava slané vody), ovládání čerpadla a atrakcí (např. vodopád, chrlič, zakrytí bazénu). Pentair IntelliPool IntelliPool is automatic pool monitoring and control system with remote access uses IntelliFlo pump. Offering the correct filtration speed for every application/attraction, improving the already exceptional energy efficiency of IntelliFlo even further. Extra savings occur as IntelliPool will only add the exact amount of chemicals needed. When using salt electrolysis it will optimize the lifetime of your chlorinator cell IntelliChlor. Control of the pool is available always and everywhere by internet for both the poolowner and poolbuilder or maintenance provider using any smartphone connected to internet. IntelliPool controls: Filtration, heating, lights, any type of sanitizing (Cl dosing, ph dosing, salt water chlorinator), pump and attractions control (waterfall, cascade shower, pool covers, etc). Probe unit IntelliPool IntelliPool cena Kč B B B D B IntelliPool řízení a ovládání bazénu přes internet IntelliPool pool management via the Internet IntelliComm řízení a ovládání čerpadla IntelliFlo IntelliComm IntelliFlo pump control unit IntelliPool 4X Extension modul pro připojení 4 dalších zařízení IntelliPool 4X Extension module for connection of other 4 units ProValve automatický 2 ventil ProValve automatic 2 valve ProValve adapter redukce pro filtrace Triton ProValve adapter reduction for Triton filter Pro podrobnější technické informace a ceny nás prosím kontaktujte , , , , ,- Please contact us for more detailed technical information and prices. 188

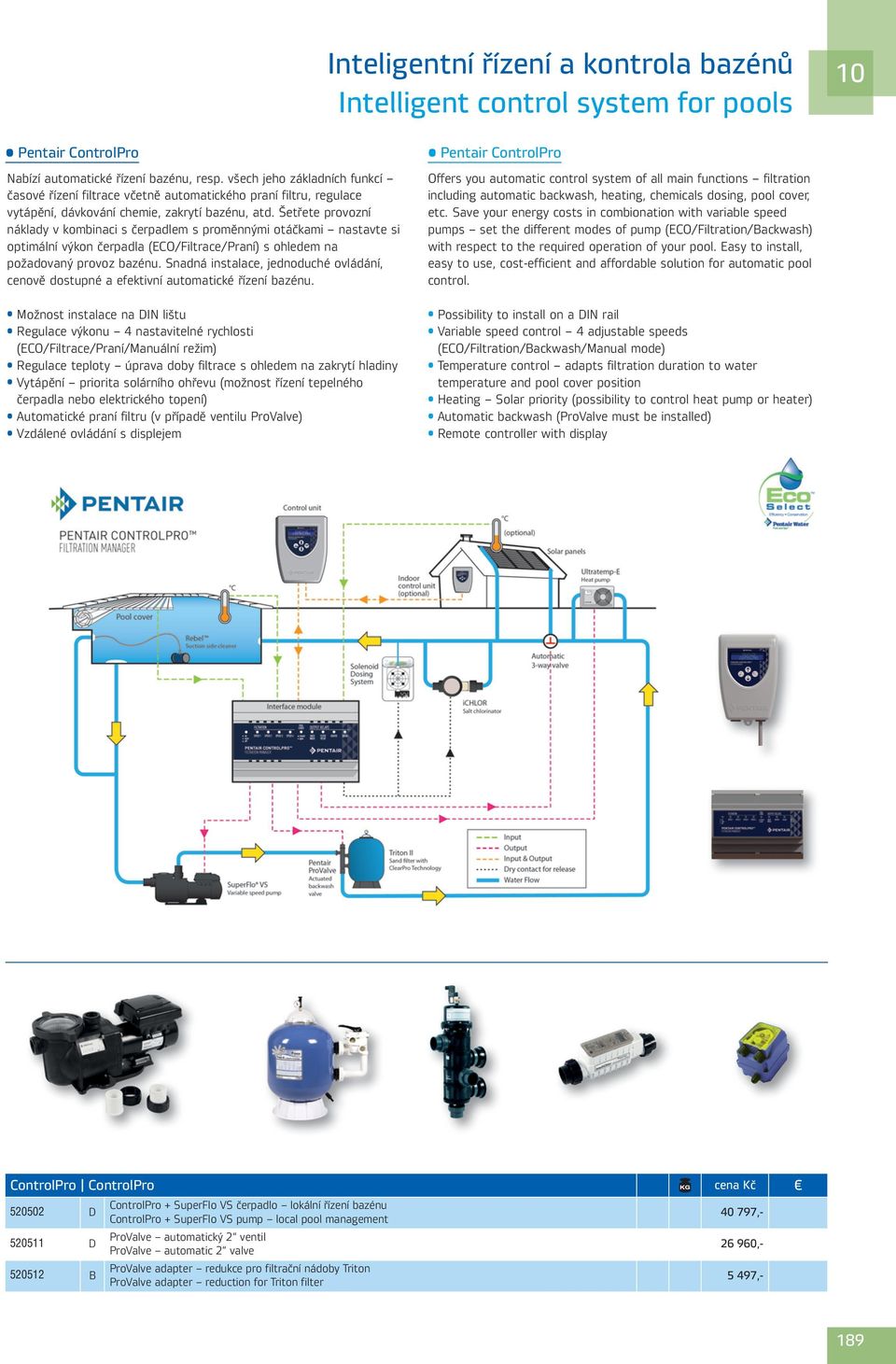

5 Inteligentní řízení a kontrola bazénů Intelligent control system for pools 10 Pentair ControlPro Nabízí automatické řízení bazénu, resp. všech jeho základních funkcí časové řízení filtrace včetně automatického praní filtru, regulace vytápění, dávkování chemie, zakrytí bazénu, atd. Šetřete provozní náklady v kombinaci s čerpadlem s proměnnými otáčkami nastavte si optimální výkon čerpadla (ECO/Filtrace/Praní) s ohledem na požadovaný provoz bazénu. Snadná instalace, jednoduché ovládání, cenově dostupné a efektivní automatické řízení bazénu. Možnost instalace na DIN lištu Regulace výkonu 4 nastavitelné rychlosti (ECO/Filtrace/Praní/Manuální režim) Regulace teploty úprava doby filtrace s ohledem na zakrytí hladiny Vytápění priorita solárního ohřevu (možnost řízení tepelného čerpadla nebo elektrického topení) Automatické praní filtru (v případě ventilu ProValve) Vzdálené ovládání s displejem Pentair ControlPro Offers you automatic control system of all main functions filtration including automatic backwash, heating, chemicals dosing, pool cover, etc. Save your energy costs in combionation with variable speed pumps set the different modes of pump (ECO/Filtration/Backwash) with respect to the required operation of your pool. Easy to install, easy to use, cost-efficient and affordable solution for automatic pool control. Possibility to install on a DIN rail Variable speed control 4 adjustable speeds (ECO/Filtration/Backwash/Manual mode) Temperature control adapts filtration duration to water temperature and pool cover position Heating Solar priority (possibility to control heat pump or heater) Automatic backwash (ProValve must be installed) Remote controller with display ControlPro ControlPro cena Kč D D B ControlPro + SuperFlo VS čerpadlo lokální řízení bazénu ControlPro + SuperFlo VS pump local pool management ProValve automatický 2 ventil ProValve automatic 2 valve ProValve adapter redukce pro filtrační nádoby Triton ProValve adapter reduction for Triton filter , , ,- 189

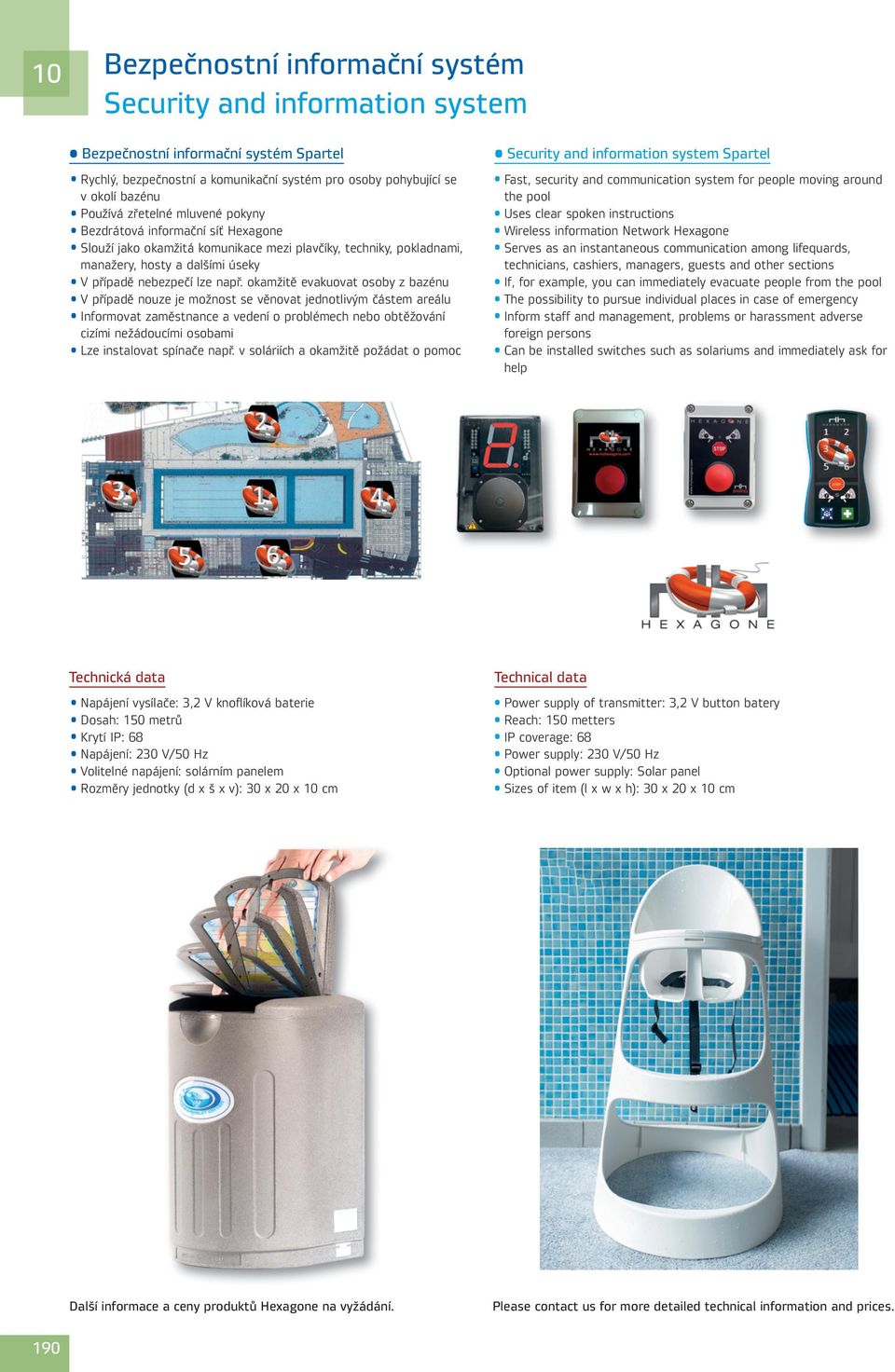

6 Bezpečnostní informační systém Security and information system 10 Bezpečnostní informační systém Spartel Rychlý, bezpečnostní a komunikační systém pro osoby pohybující se v okolí bazénu Používá zřetelné mluvené pokyny Bezdrátová informační síť Hexagone Slouží jako okamžitá komunikace mezi plavčíky, techniky, pokladnami, manažery, hosty a dalšími úseky V případě nebezpečí lze např. okamžitě evakuovat osoby z bazénu V případě nouze je možnost se věnovat jednotlivým částem areálu Informovat zaměstnance a vedení o problémech nebo obtěžování cizími nežádoucími osobami Lze instalovat spínače např. v soláriích a okamžitě požádat o pomoc Technická data Napájení vysílače: 3,2 V knoflíková baterie Dosah: 150 metrů Krytí IP: 68 Napájení: 230 V/50 Hz Volitelné napájení: solárním panelem Rozměry jednotky (d x š x v): 30 x 20 x 10 cm Další informace a ceny produktů Hexagone na vyžádání. 190 Security and information system Spartel Fast, security and communication system for people moving around the pool Uses clear spoken instructions Wireless information Network Hexagone Serves as an instantaneous communication among lifequards, technicians, cashiers, managers, guests and other sections If, for example, you can immediately evacuate people from the pool The possibility to pursue individual places in case of emergency Inform staff and management, problems or harassment adverse foreign persons Can be installed switches such as solariums and immediately ask for help Technical data Power supply of transmitter: 3,2 V button batery Reach: 150 metters IP coverage: 68 Power supply: 230 V/50 Hz Optional power supply: Solar panel Sizes of item (l x w x h): 30 x 20 x 10 cm Please contact us for more detailed technical information and prices.
