NÁVOD K POUŽITÍ / NÁVOD NA POUŽITIE INSTRUKCJA OBSŁUGI / INSTRUCTION MANUAL

Transkript

1 PDP721 NÁVOD K POUŽITÍ / NÁVOD NA POUŽITIE INSTRUKCJA OBSŁUGI / INSTRUCTION MANUAL PŘEHRÁVAČ DVD/MPEG4/CD/MP3 PREHRÁVAČ DVD/MPEG4/CD/MP3 ODTWARZACZ DVD/MPEG4/CD/MP3 DVD/MPEG4/CD/MP3/PLAYER

2 Obsah Bezpečnostní upozornění 3 Balení 3 Hlavní vlastnosti 3 Hlavní ovládací prvky přístroje 4 Systémové propojení 5 Dálkový ovladač 8 Základní provoz 9 Nastavení systému 13 Technické specifikace 15 Řešení problémů 16 CZ -

3 CZ Bezpečnostní opatření Upozorněte uživatele, aby byl opatrný a nedošlo k úrazu elektrickým proudem Upozornění: Z důvodu zamezení riziku úrazu elektrickým proudem nevystavujte toto zařízení dešti ani vlhkosti. 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) Tento spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová, nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Děti by měli být vždy pod dohledem, aby se zamezilo jejich hraní s tímto přístrojem. Přečtěte si pozorně tento návod k použití a dodržujte všechny požadavky na bezpečný provoz zařízení. Nepoužívejte tento přístroj v blízkosti vody. Nestavte na přístroj nádoby obsahující tekutinu. Neinstalujte tento přístroj v blízkosti zdrojů tepla, například radiátorů, tepelných výměníků, kamen nebo jiných zařízení (včetně zesilovačů) uvolňujících teplo. Přístroj vytáhněte ze zásuvky během bouřek s blesky nebo v případě, že jej dlouho nepoužíváte. O čištění: odpojte systém ze zásuvky a k čištění použijte pouze navlhčenou tkaninu. Nepoužívejte tekutá čistidla ani aerosoly. Používejte pouze příslušenství určené výrobcem. Přenechejte veškerý servis kvalifikovanému servisnímu personálu. Servisní zásah je nutný, pokud byl přístroj jakkoliv poškozen, například v případě poškození síťového kabelu, polití tekutinou nebo vniknutí předmětů dovnitř přístroje, vstavení vlhkosti nebo v případě, že přístroj nefunguje normálně. Nepokoušejte se přístroj opravit sami, protože je v něm nebezpečné vysoké napětí a hrozí úraz elektrickým proudem. Nepoužívejte disky nepravidelných tvarů, například ve tvaru srdce nebo hvězdy, protože mohou způsobit nefunkčnost přístroje. Balení DVD přehrávač 1 Audio-video kabel 1 Dálkový ovladač s baterií 1 Adaptér mezi střídavým a stejnosměrným proudem 1 Adaptér na zapalovač cigaret 1 Návod k použití 1 Sluchátka 1 Hlavní vlastnosti Barevná LCD obrazovka 18 cm o vysokém jasu. Kompatibilní s disky DVD, VCD, MP3, MP4, CD, JPEG, atd. Zabudovaný stereo reproduktor Zabudovaná nabíjecí lithium-polymerová baterie Podpora systému PAL nebo NTSC Podpora vícejazyčného OSD (zobrazení na obrazovce), rychlý posun vpřed a vzad, funkce opakování Funkce zvětšování a zmenšování CZ - 3

4 Hlavní ovládací prvky přístroje 1) 2) 3) 4) 5) 6) 7) Vstup pro stejnosměrný proud DC IN 9-12V Vypínač LCD monitoru Tlačítko MENU Tlačítko nastavení SETUP Tlačítka Tlačítka Tlačítko OK 8) 9) 10) 11) 12) 13) 14) Tlačítko STOP Tlačítko PLAY/PAUSE (Přehrávání/Pauza) Tlačítko OPEN (Otevřít) Hlavní vypínač ON/OFF Audio-video výstup AV OUT Ovládání hlasitosti Konektor sluchátek CZ - 4

5 CZ Systémové propojení Napájení a instalace Zapojte jeden konec adaptéru mezi střídavým a stejnosměrným proudem do vstupního konektoru DC pro stejnosměrný proud po straně přístroje a poté zapojte druhý konec to elektrické zásuvky. Viz následující ilustrace. Pokud k připojení k napájení používáte adaptér cigaretového zapalovače: zapojte jeden konec adaptér cigaretového zapalovače do vstupního konektoru DC IN pro stejnosměrný proud na přístroji a poté zapojte druhý konec do zásuvky cigaretového zapalovače. Viz ilustrace níže. Poznámky: - Adaptér cigaretového zapalovače automobilu nelze používat k nabíjení baterie. PRACOVNÍ NAPĚTÍ ELEKTRICKÉ SOUSTAVY VOZU MUSÍ BÝT 12V! PŘEHRÁVAČ NEPŘI- POJUJTE DO VOZŮ S ELEKTRICKOU SOUSTAVOU 24V. CZ - 5

6 Připojení k televizoru Přístroj můžete také připojit k televizoru a sledovat vysoce kvalitní obraz a poslouchat stereofonní zvuk. Viz následující ilustrace: - K propojení přístroje a televizoru použijte AV kabel. Ujistěte se, že je zapojen správně. CZ - 6

7 CZ Připojení externího reproduktoru Poznámka: Přístroj nemá 5.1-kanálový systém, avšak po připojení k APM je možné získat 5.1- kanálový zvukový výstup. CZ -

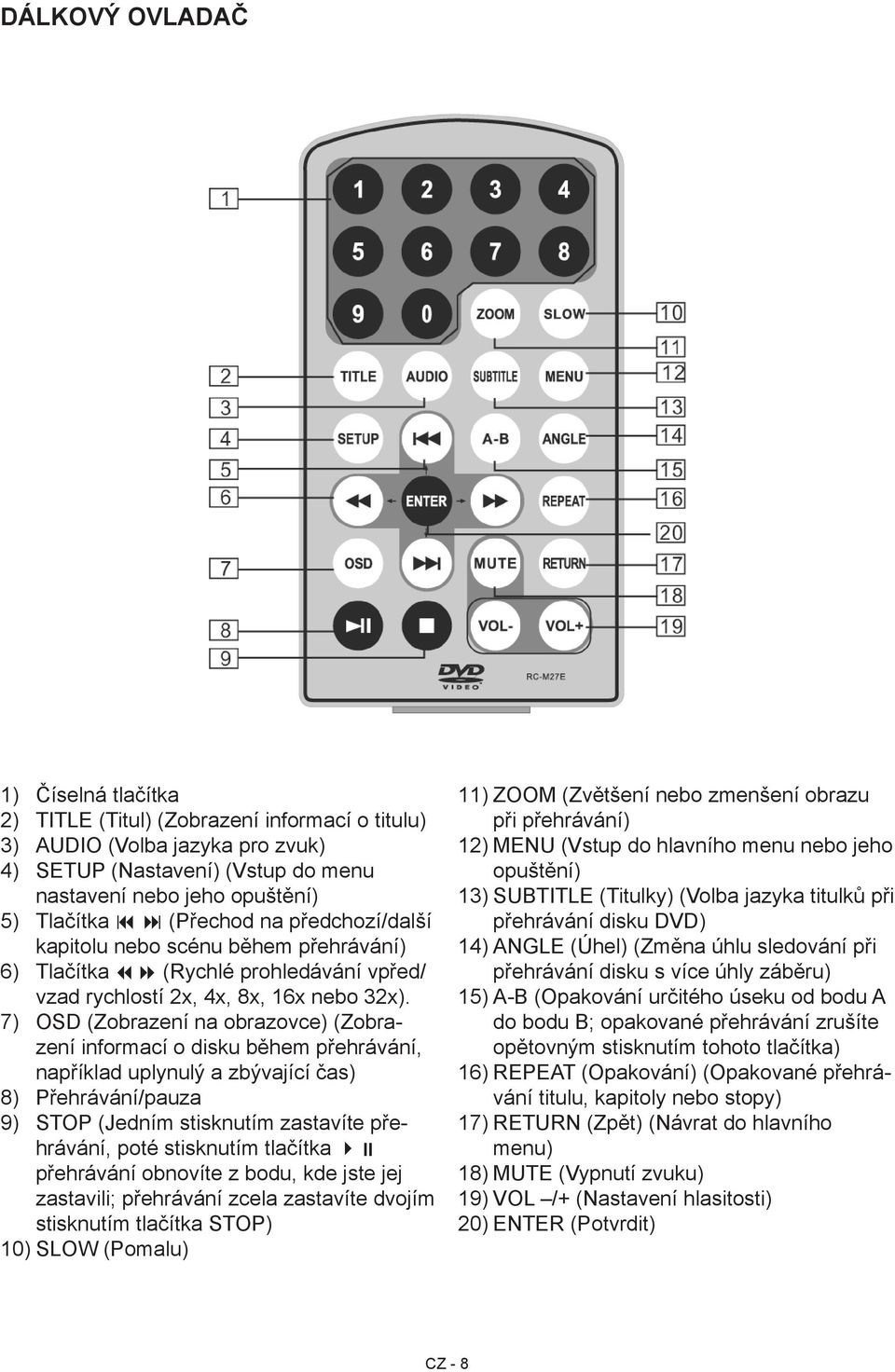

8 Dálkový ovladač 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) Číselná tlačítka TITLE (Titul) (Zobrazení informací o titulu) AUDIO (Volba jazyka pro zvuk) SETUP (Nastavení) (Vstup do menu nastavení nebo jeho opuštění) Tlačítka (Přechod na předchozí/další kapitolu nebo scénu během přehrávání) Tlačítka (Rychlé prohledávání vpřed/ vzad rychlostí 2x, 4x, 8x, 16x nebo 32x). OSD (Zobrazení na obrazovce) (Zobrazení informací o disku během přehrávání, například uplynulý a zbývající čas) Přehrávání/pauza STOP (Jedním stisknutím zastavíte přehrávání, poté stisknutím tlačítka přehrávání obnovíte z bodu, kde jste jej zastavili; přehrávání zcela zastavíte dvojím stisknutím tlačítka STOP) SLOW (Pomalu) 11) ZOOM (Zvětšení nebo zmenšení obrazu při přehrávání) 12) MENU (Vstup do hlavního menu nebo jeho opuštění) 13) SUBTITLE (Titulky) (Volba jazyka titulků při přehrávání disku DVD) 14) ANGLE (Úhel) (Změna úhlu sledování při přehrávání disku s více úhly záběru) 15) A-B (Opakování určitého úseku od bodu A do bodu B; opakované přehrávání zrušíte opětovným stisknutím tohoto tlačítka) 16) REPEAT (Opakování) (Opakované přehrávání titulu, kapitoly nebo stopy) 17) RETURN (Zpět) (Návrat do hlavního menu) 18) MUTE (Vypnutí zvuku) 19) VOL /+ (Nastavení hlasitosti) 20) ENTER (Potvrdit) CZ - 8

9 CZ Používání dálkového ovladače Vložte do dálkového ovladače baterii dle ilustrace níže. Při používání dálkového ovladače se ujistěte, že infračervené okénko míří na infračervený senzor přístroje. Vzdálenost mezi přístrojem a dálkovým ovladačem musí být do 3 metrů. Viz následující ilustrace. Poznámka: 1) Dbejte, aby nedošlo k pádu dálkového ovladače a nepokládejte jej do vlhkého prostředí. 2) Dbejte, aby infračervené okénko přístroje nebylo vystaveno přímému slunečnímu svitu. 3) Pokud dálkový ovladač nefunguje, vyměňte staré baterie za nové. Základní provoz Přehrávání disků DVD, MPEG4, SVCD, VCD, CD, MP3 1) 2) 3) 4) 5) 6) 7) Připojte přístroj k napájení. Otevřete přístroj a nastavte monitor do nejvhodnější polohy pro sledování. Zapněte přístroj posunutím vypínače ON/OFF do polohy ON. Otevřete talíř disku a vložte na něj disk potištěnou stranou směrem nahoru. Zavřete talíř disku. Přístroj načte disk a spustí přehrávání. Jedním stisknutím tlačítka zastavíte přehrávání; poté můžete stisknutím tlačítka obnovit přehrávání z místa, kde jste jej zastavili; dvojím stisknutím tlačítka zastavíte přehrávání úplně. Jakmile je přehrávání dokončeno, vypněte přístroj posunutím vypínače ON/OFF do polohy OFF. Pauza během přehrávání Přehrávání můžete v jeho průběhu pozastavit jedním stisknutím tlačítka ; opětovným stisknutím tlačítka tohoto tlačítka přehrávání obnovíte. Poznámka: Pokud je přístroj v režimu pauzy, stop nebo v něm není disk, během asi 3 minut se přepne do režimu ochrany; zrušíte jej stisknutím kteréhokoliv tlačítka CZ - 9

10 Přehrávání disku DVD s menu titulu nebo kapitoly U některých disků s menu titulu nebo kapitoly se stisknutím tlačítka MENU dostanete na stránku menu; pomocí směrových tlačítek můžete provést volbu a tlačítkem ENTER potvrdit. Rychlý posun vpřed a vzad Při přehrávání disků DVD, MPEG4, SVCD, VCD a CD je může přístroj prohledávat. 1) Po stisknutí tlačítka bude přístroj prohledávat směrem vpřed. Při opakovaném stisknutí bude přístroj prohledávat rychlostí 2x, 4x, 8x, 16x nebo 32x. 2) Po stisknutí tlačítka bude přístroj prohledávat směrem vzad. Při opakovaném stisknutí bude přístroj prohledávat rychlostí 2x, 4x, 8x, 16x nebo 32x. Opakované přehrávání Při přehrávání disků DVD, MPEG4, SVCD, VCD a CD může uživatel opakovaně přehrávat jednu kapitolu, titul nebo celý disk. U disků DVD se po stisknutí tlačítka REPEAT bude opakovat přehrávání jedné kapitoly. Po opětovném stisknutí se bude opakovat přehrávání titulu; pokud tlačítko stisknete potřetí, bude se opakovaně přehrávat celý disk. Po dalším stisknutí se funkce opakování zruší. U disků MP3 se po stisknutí tlačítka REPEAT bude opakovat aktuální soubor; po opětovném stisknutí se bude opakovat přehrávání složky; pokud tlačítko stisknete potřetí, funkce opakování se zruší. U disků CD/VCD se po stisknutí tlačítka REPEAT bude opakovat stopa a celý disk. CZ - 10

11 CZ Opakované přehrávání oblíbené scény Při přehrávání disků DVD, MPEG4, SVCD, VCD, CD a MP3 může uživatel opakovaně přehrávat určitý úsek. Při přehrávání stiskněte tlačítko A-B v bodě A a poté jej opět stiskněte v bodě B. Přístroj bude automaticky opakovat přehrávání úseku mezi body A a B. Pokud tlačítko stisknete potřetí, přístroj se vrátí k normálnímu přehrávání. Volba úhlu Během přehrávání disku s více úhly stiskněte tlačítko ANGLE. Na obrazovce se zobrazí následující. Pomocí číselných tlačítek zvolte požadovaný úhel. Do normálního přehrávání se vrátíte stisknutím tlačítka ANGLE. Přístroj bude přehrávat disk při výchozím úhlu Poznámka: Tato funkce je k dispozici pouze u disků s více úhly. Zvětšení/zmenšení Při přehrávání disků DVD, MPEG4, SVCD nebo VCD může uživatel zvětšovat nebo zmenšovat obraz. Při přehrávání stiskněte tlačítko ZOOM. Obrázek se zvětší. Po další stisknutí tohoto tlačítka se obraz opět zvětší. Pokud tlačítko stisknete počtvrté, obraz se zmenší. Opakovanými stisky se obraz vrátí do normální velikosti. Když je obraz zvětšený, můžete jím pohybovat pomocí tlačítek a. CZ - 11

12 Přehrávání souborů JPG 1) 2) 3) 4) 5) 6) 7) 8) Vložte na talíř disk JPG. Přístroj jej načte a spustí přehrávání. Po stisknutí tlačítka MENU můžete soubory JPG procházet. Při sledování obrázku JPG se po stisknutí tlačítka zobrazí obrázky v režimu náhledů. Tlačítky a OK zvolíte jeden obrázek ke sledování. Tlačítky a OK zvolíte soubor JPG z menu. Pokud si chcete vybraný obrázek prohlédnout, stiskněte tlačítko nebo OK. Pokud chcete obrázkem otáčet proti směru hodinových ručiček, stiskněte ; stisknutím tlačítka se bude obrázek otáčet po směru hodinových ručiček. Stisknutím obrázek překlopíte horizontálně a stisknutím vertikálně. Pokud při sledování obrázků stisknete tlačítko OSD, můžete zvolit různé režimy přechodu mezi obrázky, a to: - Seshora dolů - Zespoda nahoru - Zleva doprava - Zprava doleva - Zleva shora doprava dolů - Zprava shora doleva dolů - Zleva zdola doprava nahoru - Zprava zdola doleva nahoru - Z horizontálního středu do obou stran - Z vertikálního středu do obou stran - Shora a zdola do středu - Zprava a zleva do středu - Ze čtyř oken seshora dolů - Ze čtyř oken zleva doprava - Ze čtyř okrajů do středu Přehrávání souboru MP3 1) 2) Vložte disk MP3 na talíř disku. Tlačítky a OK zvolte soubor MP3; tlačítkem nebo OK vybraný soubor přehrajete. CZ - 12

13 CZ Nastavení systému Stránka všeobecného nastavení Press Setup button,the main menu will be displayed on the screen. In the General Setup Page, Press button to highlight this item. Press OK button to access. Press button to select the setting. Press OK button to confirm your selection. Press button to exit. Zobrazení TV: V této volbě může uživatel nastavit formát zobrazení (Normal/ PS, Normal/LB, Širokoúhlý). Přednastaveno je Širokoúhlý. Poznámka: - Funkce závisí na poměru stran, ve kterém je disk DVD nahrán. - Zvolte prosím Širokoúhlý (16:9), pokud používáte širokoúhlý televizor. Značka úhlu: V této možnosti můžete nastavit úhel během přehrávání. Volitelné nastavení: ZAP., VYP. Výchozí nastavení je: ZAP. Typ TV: V této možnosti můžete nastavit typ TV (PAL nebo NTSC). Přednastaveno je PAL Spořič obrazovky: V této možnosti můžete nastavit, zda bude aktivována funkce spořiče obrazovky. Přednastaveno je ZAPNUTO. Jazyk OSD: V této možnosti může uživatel nastavit jazyk OSD menu (angličtina, francouzština, němčina, italština). Výchozím jazykem je angličtina. CZ - 13

14 Stránka nastavení videa V této možnosti může uživatel nastavit obrazovou kvalitu video výstupu. K nastavení jsou k dispozici následující položky: Jas, kontrast, tón a sytost. Výchozím nastavení pro všechny tyto položky je 00. Stránka nastavení hesla V této možnosti můžete nastavit heslo (čtyři číslice). Všechny funkce rodičovské kontroly jsou chráněny heslem. Výchozím heslem je Stránka preferencí Audio: V této možnosti může uživatel zvolit preferovaný jazyk pro audio u disků DVD. Výchozím jazykem je angličtina. Poznámka: - Jazyk pro audio závisí na materiálu na každém disku. - Uživatel může také změnit jazyk pro audio během přehrávání stisknutím tlačítka AUDIO. Titulky: Zvolte preferovaný jazyk, ve kterém se na obrazovce budou zobrazovat titulky. Výchozím nastavením je VYPNUTO. Jazyk titulků závisí na informacích, které jsou k dispozici na každém disku. Můžete také změnit jazyk titulků během přehrávání stisknutím tlačítka SUBTITLE. Menu disku: Tato funkce umožňuje zvolit jazyk menu uložený na disku. Výchozím jazykem je angličtina. Poznámka: Jazyk menu závisí na informacích, které jsou k dispozici na disku Rodičovská kontrola: V této položce můžete nastavit úroveň rodičovské kontroly pro některé nevhodné scény disku, který sledují děti. Volitelné úrovně rodičovské kontroly jsou: 1 Vhodné pro děti, 2 Přístupný, 3 Doporučen doprovod rodičů, 4 Některé scény nevhodné do 13 let, 5 Mládež do 17 musí mít doprovod rodičů, 6 Některé scény nevhodné do 17 let, 7 Přístupné od 17 let, 8 Pro dospělé. Výchozím nastavením je PRO DOSPĚLÉ CZ - 14

15 CZ Výchozí: Pokud chcete všechna nastavení resetovat na původní nastavení z výroby, zvolte tuto položku a stiskněte tlačítko OK. Technické specifikace Kompatibilní disky: DVD+R/RW, DVD-R/RW, CD-DA, CD-R/RW, MP3, JPEG, VCD Signálový systém: PAL/NTSC Velikost obrazovky: 7 palců (18 cm) Rozlišení obrazu: 480 x 234 (RGB) Kmitočtová odezva: 20 Hz až 20 khz Video výstup: 1 Vš-š / 75 Ω, nesymetrický Audio výstup: 1,4 Vrms / 10 kω Odstup signál/šum: lepší než 80 db Dynamický rozsah: lepší než 85 db Laser: polovodičový laser, vlnová délka: 650 nm/795 nm Zdroj napájení: 9 12 V stejnosměrný proud Příkon: 10 W Provozní teplota: 10 až 40 C Hmotnost (netto): 0,78 kg Rozměry (Š x H x V): 200 x 169 x 40 mm Typ baterie: lithiová polymerová Poznámka: 1) Kvalita a rychlost načítání fotografií JPEG závisí na rozlišení a kompresním poměru fotografií. Některé fotografie JPEG nemusí být možné přehrát kvůli kvalitě disku a formátům. 2) Některé disky DVD+R/RW, DVD-R/RW a CD-R/RW nemusí být možné přehrát kvůli kvalitě nebo podmínkách při vypalování. Používání nabíjecích baterií Přehrávač využívá lithiovou polymerovou baterii s dlouhou životností pro účely přenosného napájení. Baterie nemá paměťový efekt a tak může být bezpečně nabíjena bez ohledu na to, zda je vybitá zcela nebo částečně. K dobití stačí pokaždé maximálně 6 hodin. Plně dobitá baterie vydrží asi 2 hodiny. Upozornění týkající se nabíjení baterie Baterii lze dobíjet, pouze pokud je napájení vypnuto a přístroj je připojen ke zdroji napájení. Červená kontrolka bude svítit a tím signalizovat, že přístroj se nabíjí. Po úplném dobití se kontrolka rozsvítí zeleně. Používání a údržba dobíjecí baterie 1) Normální provozní teplota je: 0 C ~ 40 C; 2) Pokud přístroj nepoužíváte, vždy vypněte napájení. 3) Při přehrávání se generuje teplo. Jde o normální jev, avšak neponechávejte přístroj po dlouhou dobu v provozu bez dozoru. 4) Zabraňte kolizi přístroje s jinými předměty a neumísťujte jej v blízkosti potenciálních zdrojů tepla a na vlhkých místech. CZ - 15

16 Řešení problémů PROBLÉM Není zvuk nebo je zkreslený Ve filmu se nelze pohybovat Na obrazovce se objevuje ikona Obraz je zkreslený Disk nelze prohledávat dopředu nebo dozadu ŘEŠENÍ Ujistěte se, že přístroj je správně zapojen. Ujistěte se, že všechny kabely jsou pevně zapojeny v příslušných konektorech. V úvodních titulcích a varovných informacích, které se objevují na začátku filmů, se nelze pohybovat, protože disk je naprogramován tak, že tuto akci zakazuje. V daném okamžiku nelze funkci nebo úkon provést, protože: 1) Software disku to zakazuje. 2) Software disku funkci nepodporuje (např. úhly) 3) Funkce není v daném okamžiku k dispozici. 4) Vyžádali jste si číslo titulu nebo kapitoly, které je mimo rozsah disku. Disk je možná poškozen. Zkuste jiný disk. Při rychlém prohledávání vpřed nebo vzad je normální, že se objeví určité zkreslení. Některé disky mají úseky, kde je zakázáno rychlé prohledávání nebo přeskočení titulu a kapitoly. Pokud se pokusíte přeskočit varovné informace a titulky na začátku filmu, nebude to možné. Tato část filmu je často naprogramována tak, aby zakazovala její přeskočení. CZ - 16

17 CZ Změna technické specifikace výrobku vyhrazena výrobcem. VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY KDYŽ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBI- TELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍ- STROJ JE POD NEBEZPEČNÝM NAPĚTÍM. Informace o ochraně životního prostředí Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením. Likvidace starého elektrického a elektronického zařízení Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili. Firma HP TRONIC Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK CZ - 17

18 Obsah Bezpečnostné upozornenie 19 Balenie 19 Hlavné vlastnosti 19 Hlavné ovládacie prvky prístroja 20 Systémové prepojenie 21 Diaľkový ovládač 24 Základná prevádzka 25 Nastavenie systém 29 Technické špecifikácie 31 Riešenie problémov 32 SK - 18

19 SK Bezpečnostné opatrenie Upozornite užívateľa, aby bol opatrný a nedošlo k úrazu elektrickým prúdom Upozornenie: Z dôvodu zamedzenia riziku úrazu elektrickým prúdom nevystavujte toto zariadenie dažďu ani vlhkosti. 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) Tento spotrebič nie je určený pre používanie osobami (vrátane detí), čím fyzická, zmyslová, nebo mentálna neschopnosť či nedostatok skúsenosti a znalostí zabraňuje v bezpečnom používaní spotrebiče, pokiaľ na ne nebude dohliadané alebo pokiaľ neboli inštruovaný ohľadne použitia spotrebiča osobou zodpovednou za ich bezpečnosť. Na deti by sa malo dohliadať, aby sa zaistilo, že si nebudú so spotrebičom hrať. Prečítajte si pozorne tento návod k použitie a dodržujte všetky požiadavky na bezpečnú prevádzku zariadenia. Nepoužívajte tento prístroj v blízkosti vody. Nestavajte na prístroj nádoby obsahujúce tekutiny. Neinštalujte tento prístroj v blízkosti zdrojov tepla, napríklad radiátorov, tepelných výmenníkov, sporákov,alebo iných zariadení (vrátane zosilňovačov) uvoľňujúcich teplo. Prístroj vytiahnite zo zásuvky behom búrok s bleskami alebo v prípade, že ho dlho nepoužívate. O čistení: odpojte systém zo zásuvky a k čistení použite len navlhčenou tkaninu. Nepoužívajte tekuté čistidlá ani aerosoly. Používajte len príslušenstvo určené výrobcom. Prenechajte všetok servis kvalifikovanému servisnému personálu. Servisní zásah je nutný, pokiaľ bol prístroj akokoľvek poškodený, napríklad v prípade poškodenia sieťového kábla, poliatí tekutinou alebo vniknutí predmetov dovnútra prístroja, vystavení vlhkosti alebo v prípade, že prístroj nefunguje normálne. Nepokúšajte sa prístroj opraviť sami, pretože je v ňom nebezpečné vysoké napätie a hrozí úraz elektrickým prúdom. Nepoužívajte disky nepravidelných tvarov, napríklad v tvare srdca alebo hviezdy, pretože môžu spôsobiť poruchy prístroja. Balení DVD prehrávač 1 Adaptér na zapaľovač cigariet 1 Audio/Video kábel 1 Návod na použitie 1 Diaľkový ovládač s batériou 1 Slúchadlá 1 Adaptér medzi striedavým a jednosmerným prúdom 1 Hlavné vlastnosti Farebná LCD obrazovka 23 cm o vysokom jase. Kompatibilný s diskami DVD, VCD, MP3, MPEG4, CD, JPG, a. t. ď Zabudovaný stereo reproduktor Zabudovaná nabíjacia líthium-polymérová batéria Podpora systému PAL nebo NTSC Podpora viacjazyčného OSD (zobrazenie na obrazovke), rýchly posun vpred a vzad, funkcia opakovania Funkcia zväčšovania a zmenšovania SK - 19

20 Hlavné ovládacie prvky prístroja 1) 2) 3) 4) 5) 6) 7) Vstup pre jednosmerný prúd DC IN 9-12V Vypínač LCD monitoru Tlačidlo MENU Tlačidlo nastavení SETUP Tlačidlá Tlačidlá Tlačidlo OK 8) 9) 10) 11) 12) 13) 14) Tlačidlo STOP Tlačidlo PLAY/PAUSE (Prehrávanie/Pauza) Tlačidlo OPEN (Otvoriť) Hlavní vypínač ON/OFF Audio-video výstup AV OUT Ovládanie hlasitosti Konektor slúchadiel SK - 20

21 SK Systémové prepojenie Napájanie a inštalácia Zapojte jeden koniec adaptéra medzi striedavým a jednosmerným prúdom do vstupného konektora DC pre jednosmerný prúd po strane prístroja a potom zapojte druhý koniec to elektrickej zásuvky. Viď nasledujúce ilustrácie. Pokiaľ k pripojeniu k napájaniu používate adaptér cigaretového zapaľovača: zapojte jeden koniec adaptéra cigaretového zapaľovača do vstupného konektoru DC IN pre jednosmerný prúd na prístroji a potom zapojte druhý koniec do zásuvky cigaretového zapaľovača. Viď ilustrácia nižšie. Poznámky: - Adaptér cigaretového zapaľovača automobilu nemožno používať k nabíjaniu batérie. Pracovné napätie elektrickej sústavy vozidla musí byť 12V! Prehrávač nepripojujte do vozidiel s elektrickou sústavou 24V! SK - 21

22 Pripojenie k televízoru Prístroj môžete tiež pripojiť k televízoru a sledovať vysoko kvalitný obraz a počúvať stereofónny zvuk. Viď nasledujúce ilustrácie: - K prepojeniu prístroja a televízora použite AV kábel. Uistite sa, že je zapojený správne. SK - 22

23 SK Pripojení externého reproduktoru Poznámka: Prístroj nemá 5.1-kanálový systém, avšak po pripojení k APM je možné získať 5.1- kanálový zvukový výstup SK - 23

24 Diaľkový ovládač 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) Číselné tlačidlá TITLE (Titul) (Zobrazení informácii o titule) AUDIO (Voľba jazyka pre zvuk) SETUP (Nastavenie) (Vstup do menu nastavenia alebo jeho opustenie) Tlačidlá (Prechod na predchádzajúcu/ďalšiu kapitolu alebo scénu v priebehu prehrávania) Tlačidlá (Rýchle prehľadávanie vpred/ vzad rýchlosti 2x, 4x, 8x, 16x nebo 32x). OSD (Zobrazenie na obrazovke) (Zobrazenie informácií o disku v priebehu prehrávania, napríklad uplynulý a ostávajúci čas) Prehrávanie/pauza STOP (Jedným stisnutím zastavíte prehrávanie, potom stisnutím tlačidla prehrávanie obnovíte z bodu, kde ste ho zastavili; prehrávanie celkom zastavíte dvojitým stisnutím tlačidla STOP) SLOW (Pomaly) 11) ZOOM (Zväčšenie alebo zmenšenie obrazu pri prehrávaní) 12) MENU (Vstup do hlavného menu alebo jeho opustenie) 13) SUBTITLE (Titulky) (Voľba jazyka titulkov pri prehrávaní disku DVD) 14) ANGLE (Uhol) (Zmena uhlu sledovania pri prehrávaní disku s viacerými uhlami záberu) 15) A-B (Opakovanie určitého úseku od bodu A do bodu B; opakované prehrávanie zrušíte opätovným stisnutím tohto tlačidla) 16) REPEAT (Opakovanie) (Opakované prehrávanie titulu, kapitoly alebo stopy) 17) RETURN (späť) (Návrat do hlavného menu) 18) MUTE (Vypnutie zvuku) 19) VOL /+ (Nastavenie hlasitosti) 20) ENTER (Potvrdiť) SK - 24

25 SK Používanie diaľkového ovládača Vložte do diaľkového ovládača batérii podľa ilustrácie nižšie. Pri používaní diaľkového ovládača sa uistite, že infračervené okienko mieri na infračervený senzor prístroja. Vzdialenosť medzi prístrojom a diaľkovým ovládačom musí byť do 3 metrov. Viď nasledujúce ilustrácie. Poznámka: 1) Dbajte, aby nedošlo k pádu diaľkového ovládača a nepokladajte ich do vlhkého prostredia. 2) Dbajte, aby infračervené okienko prístroja nebolo vystavené priamemu slnečnému svitu. 3) Pokiaľ diaľkový ovládač nefunguje, vymeňte staré baterie za nové. Základná prevádzka Prehrávanie diskov DVD, MPEG4, SVCD, VCD, CD, MP3 1) 2) 3) 4) 5) 6) 7) Pripojte prístroj k napájaniu. Otvorte prístroj a nastavte monitor do najvhodnejšej polohy pre sledovanie. Zapnite prístroj posunutím vypínača ON/OFF do polohy ON. Otvorte tanier disku a vložte na neho disk potlačenou stranou smerom nahor. Zavrite tanier disku. Prístroj načíta disk a spustí prehrávanie. Jedným stisnutím tlačidla zastavíte prehrávanie; potom môžete stisnutím tlačidla obnoviť prehrávanie z miesta, kde ste ho zastavili; dvojitým stisnutím tlačidla zastavíte prehrávanie úplne. Ako náhle je prehrávanie dokončené, vypnite prístroj posunutím vypínača ON/OFF do polohy OFF. Pauza v priebehu prehrávania Prehrávanie môžete v jeho priebehu pozastaviť jedným stisnutím tlačidla ; opätovným stlačením tohto tlačidla prehrávanie obnovíte. Poznámka: Pokiaľ je prístroj v režime pauzy, stop alebo v ňom nie je disk, v priebehu asi 3 minút sa prepne do režimu ochrany; zrušíte ho stlačením ktoréhokoľvek tlačidla. SK - 25

26 Prehrávanie disku DVD s menu titulu alebo kapitoly U niektorých diskov s menu titulu alebo kapitoly sa stlačením tlačidla MENU dostanete na stránku menu; pomocou smerových tlačidiel môžete previesť voľbu a tlačidlom ENTER potvrdiť. Rýchly posun vpred a vzad Pri prehrávaní diskov DVD, MPEG4, SVCD, VCD a CD ho môže prístroj prehľadávať. 1) Po stisnutí tlačidla bude prístroj prehľadávať smerom vpred. Pri opakovanom stisnutí bude prístroj prehľadávať rýchlosťou 2x, 4x, 8x, 16x nebo 32x. 2) Po stisnutí tlačidla bude prístroj prehľadávať smerom vzad. Pri opakovanom stisnutí bude prístroj prehľadávať rýchlosťou 2x, 4x, 8x, 16x nebo 32x. Opakované prehrávanie Pri prehrávaní diskov DVD, MPEG4, SVCD, VCD a CD môže užívateľ opakovane prehrávať jednu kapitolu, titul alebo celý disk. U diskov DVD sa po stlačení tlačidla REPEAT bude opakovať prehrávanie jednej kapitoly. Po opätovnom stisnutí sa bude opakovať prehrávanie titulu; pokiaľ tlačidlo stisnete tretí krát, bude sa opakovane prehrávať celý disk. Po ďalšom stisnutí sa funkcia opakovania zruší. U diskov MP3 sa po stlačení tlačidla REPEAT bude opakovať aktuálny súbor; po opätovnom stlačení sa bude opakovať prehrávanie zložky; pokiaľ tlačidlo stisnete tretí krát, funkcia opakovania sa zruší. U diskov CD/VCD sa po stlačení tlačidla REPEAT bude opakovať stopa a celý disk. SK - 26

27 SK Opakované prehrávanie obľúbenej scény Pri prehrávaní diskov DVD, MPEG4, SVCD, VCD, CD a MP3 môže užívateľ opakovane prehrávať určitý úsek. Pri prehrávaní stisnete tlačidlo A-B v bode A a potom ho opäť stlačte v bode B. Prístroj bude automaticky opakovať prehrávanie úseku medzi bodmi A a B. Pokiaľ tlačidlo stlačíte tretí krát, prístroj sa vráti k normálnemu prehrávaniu. Voľba uhlu V priebehu prehrávania disku s viacerými uhlami stlačte tlačidlo ANGLE. Na obrazovke sa zobrazí nesledujúce. Pomocou číselných tlačidiel zvoľte požadovaný uhol. Do normálneho prehrávania sa vrátite stlačením tlačidla ANGLE. Prístroj bude prehrávať disk pri základnom uhle. Poznámka: Táto funkcia je k dispozícii len u diskov s viacerými uhlami. Zväčšenie/zmenšenie Pri prehrávanie diskov DVD, MPEG4, SVCD nebo VCD môže užívateľ zväčšovať alebo zmenšovať obraz. Pri prehrávaní stlačte tlačidlo ZOOM. Obrázok sa zväčší. Po ďalšom stlačení tohto tlačidla sa obraz opäť zväčší. Pokiaľ tlačidlo stisnete štvrtý krát, obraz sa zmenší. Opakovanými stiskami sa obraz vráti do normálnej veľkosti. Keď je obraz zväčšený, môžete ním pohybovať pomocou tlačidiel a. SK - 27

28 Prehrávanie súborov JPG 1) 2) 3) 4) 5) 6) 7) 8) Vložte na tanier disk JPG. Prístroj jej načíta a spustí prehrávanie. Po stlačení tlačidla MENU môžete súbory JPG prechádzať. Pri sledovaní obrázku JPG sa po stlačení tlačidla zobrazia obrázky v režime náhľadov. Tlačidlami a OK zvolíte jeden obrázok ku sledovaniu. Tlačidlami a OK zvolíte súbor JPG z menu. Pokiaľ si chcete vybraný obrázok prehliadať, stlačte tlačidlo alebo OK. Pokiaľ chcete obrázkom otáčať proti smeru hodinových ručičiek, stlačte ; stlačením tlačidla sa bude obrázok otáčať po smere hodinových ručičiek. Stlačením obrázok preklopíte horizontálne a stlačením vertikálne. Pokiaľ pri sledovaní obrázkov stlačíte tlačidlo OSD, môžete zvoliť rôzne režimy prechodu medzi obrázkami, a to: - Zhora dole - Zo spodku hore - Zľava doprava - Sprava doľava - Zľava zhora doprava dole - Sprava zhora doľava dole - Zľava zdola doprava hore - Sprava zdola doľava hore - Z horizontálneho stredu do oboch strán - Z vertikálneho stredu do oboch strán - Zhora a zdola do stredu - Sprava a zľava do stredu - Zo štyroch okien zhora dole - Zo štyroch okien zľava doprava - Zo štyroch okrajov do stredu Prehrávanie súboru MP3 1) 2) Vložte disk MP3 na tanier disku. Tlačidlami a OK zvoľte súbor MP3; tlačidlom alebo OK vybraný súbor prehráte. SK - 28

29 SK Nastavení systému Stránka všeobecného nastavenia Po stlačení tlačidla SETUP sa na obrazovke zobrazí hlavné menu. Na stránke všeobecného nastavenia označte položku tlačidlami. Stlačením tlačidlá OK vstúpte do položky. Tlačidlami zvoľte nastavenie. Tlačidlom OK potvrďte výber. Tlačidlom položku opustíte. Zobrazenie TV: V tejto voľbe môže užívateľ nastaviť formát zobrazenia (Normál/ PS, Normál/LB, Širokouhlý). Prednastavený je Širokouhlý. Poznámka: - Funkcia závisí na pomeru strán, v ktorom je disk DVD nahraný. - Zvoľte prosím Širokouhlý (16:9), pokiaľ používate širokouhlý televízor. Značka uhlu: V tejto možnosti môžete nastaviť uhol v priebehu prehrávania. Voliteľné nastavenie: ZAP., VYP. Pôvodné nastavenie je: ZAP. Typ TV: V tejto možnosti môžete nastaviť typ TV (PAL nebo NTSC). Prednastavené je PAL. Šetrič obrazovky: V tejto možnosti môžete nastaviť, či bude aktivovaná funkcia šetriča obrazovky. Prednastavené je ZAPNUTÉ. Jazyk OSD: V tejto možnosti môže užívateľ nastaviť jazyk OSD menu (angličtina, francúzština, nemčina, taliančina). Pôvodným jazykom je angličtina. SK - 29

30 Stránka nastavení videa V tejto možnosti môže užívateľ nastaviť obrazovú kvalitu video výstupu. K nastaveniu sú k dispozícii nasledujúce položky: Jas, kontrast, tón a sýtosť. Pôvodné nastavenie pre všetky tieto položky je 00. Stránka nastavenia hesla V tejto možnosti môžete nastaviť heslo (štyri číslice). Všetky funkcie rodičovskej kontroly sú chránené heslom. Pôvodným heslom je Stránka preferencií Audio: V tejto možnosti môže užívateľ zvoliť preferovaný jazyk pro audio u diskov DVD. Pôvodným jazykom je angličtina. Poznámka: - Jazyk pre audio závisí na materiálu na každom disku. - Uživatel môže také zmeniť jazyk pre audio v priebehu prehrávania stlačením tlačidla AUDIO. Titulky: Zvoľte preferovaný jazyk, v ktorom sa na obrazovke budú zobrazovať titulky. Pôvodným nastavením je VYPNUTÉ. Jazyk titulkov závisí na informáciách, ktoré sú k dispozícii na každom disku. Môžete tiež zmeniť jazyk titulkov v priebehu prehrávania stlačením tlačidla SUBTITLE. Menu disku: Tato funkcia umožňuje zvoliť jazyk menu uložený na disku. Pôvodným jazykom je angličtina. Poznámka: Jazyk menu závisí na informáciách, ktoré sú k dispozícii na disku Rodičovská kontrola: V tejto položke môžete nastaviť úroveň rodičovskej kontroly pre niektoré nevhodné scény disku, ktoré sledujú deti. Voliteľné úrovne rodičovskej kontroly sú: 1 Vhodné pre deti, 2 Prístupné, 3 Doporučené odprevádzanie rodičmi, 4 Niektoré scény nevhodné do 13 let, 5 Mládež do 17 musí mať sprievod rodičov, 6 Niektoré scény nevhodné do 17 rokov, 7 Prístupné od 17 rokov, 8 Pre dospelých. Pôvodným nastavením je PRE DOSPELÝCH SK - 30

31 SK Pôvodné: Pokiaľ chcete všetky nastavenia resetovať na pôvodné nastavenie z výroby, zvoľte tuto položku a stlačte tlačidlo OK. Technické špecifikácie Kompatibilné disky: DVD+R/RW, DVD-R/RW, CD-DA, CD-R/RW, MP3, JPEG, VCD Signálový systém: PAL/NTSC Veľkosť obrazovky: 7 palcov (18 cm) Rozlíšenie obrazu: 480 x 234 (RGB) Kmitočtová odozva: 20 Hz až 20 khz Video výstup: 1 Vš-š / 75 Ω, nesymetrický Audio výstup: 1,4 Vrms / 10 kω Odstup signál/šum: lepší než 80 db Dynamický rozsah: lepší než 85 db Laser: polovodičový laser, vlnová dĺžka: 650 nm/795 nm Zdroj napájanie: 9 12 V jednosmerný prúd Príkon: 10 W Prevádzková teplota: 10 až 40 C Hmotnosť (netto): 0,78 kg Rozmery (Š x H x V): 200 x 169 x 40 mm Typ baterie: lithiová polymérová Poznámka: 1) Kvalita a rýchlosť načítania fotografií JPEG závisí na rozlíšení a kompresnom pomere fotografií. Niektoré fotografie JPEG nemusí byť možné prehrať kvôli kvalite disku a formátom. 2) Niektoré disky DVD+R/RW, DVD-R/RW a CD-R/RW nemusí byť možné prehrať kvôli kvalite alebo podmienkach pri vypaľovaní. Používanie nabíjacích batérii Prehrávač využíva lithiovú polymérovú batériu s dlhou životnosťou pre účely prenosného napájania. Batéria nemá pamäťový efekt a tak môže byť bezpečne nabíjaná bez ohľadu na to, či je vybitá celkom alebo čiastočne. K dobitiu stačí vždy maximálne 6 hodín. Plne dobitá batéria vydrží asi 2 hodiny. Upozornenie týkajúce sa nabíjaniu batérie Batériu možno dobíjať, len pokiaľ je napájanie vypnuté a prístroj je pripojený ku zdroju napájania. Červená kontrolka bude svietiť a tým signalizovať, že prístroj sa nabíja. Po úplnom dobití sa kontrolka rozsvieti zelene. Používanie a údržba dobíjacej batérie 1) Normálna prevádzková teplota je 0 C až 40 C. 2) Pokiaľ prístroj nepoužívate, vždy vypnite napájanie. 3) Pri prehrávanie sa generuje teplo. Ide o normálny jav, avšak neponechávajte prístroj po dlhú dobu v prevádzke bez dozoru. 4) Zabráňte kolízii prístroja s inými predmetmi a neumiestňujte ho v blízkosti potenciálnych zdrojov tepla a na vlhkých miestach. SK - 31

32 Riešenie problémov PROBLÉM Nie je zvuk alebo je skreslený Vo filme sa nemožno pohybovať Na obrazovke sa objavuje ikona Obraz je skreslený Disk nemožno prehľadávať dopredu alebo dozadu RIEŠENIE Uistite sa, že prístroj je správne zapojený. Uistite sa, že všetky káble sú pevne zapojené v príslušných konektoroch. V úvodných titulkoch a varovných informáciách, ktoré sa objavujúca začiatku filmov, sa nemožno pohybovať, pretože disk je naprogramovaný tak, že túto akciu zakazuje. V danom okamžiku nemožno funkciu alebo úkon previesť, pretože: 1) Software disku to zakazuje. 2) Software disku funkciu nepodporuje (napr. uhly) 3) Funkcia nie je v danom okamžiku k dispozícii. 4) Vyžiadali ste si číslo titulu alebo kapitoly, ktorá je mimo rozsah disku. Disk je možná poškodený. Skúste iný disk. Pri rýchlom prehľadávaní vpred alebo vzad je normálne, že sa objaví určité skreslenie. Niektoré disky majú úseky, kde je zakázané rýchle prehľadávanie alebo preskočenie titulu a kapitoly. Pokiaľ sa pokúsite preskočiť varovné informácie a titulky na začiatku filmu, nebude to možné. Tato časť filmu je často naprogramovaná tak, aby zakazovala jej preskočenie. SK - 32

33 SK Výrobca si vyhradzuje právo na zmenu technickej špecifikácie výrobku. VAROVANIE: NEVYSTAVUJTE SPOTREBIČ DAŽĎU ALEBO VLHKOSTI, ABY STE PREDIŠLI VZNIKU POŽIARU ALEBO ÚRAZU ELEKTRICKÝM PRÚDOM. PRED OPRAVOU ALEBO VŽDY, KEĎ SPOTREBIČ NEPOUŽÍVATE, VYPNITE HO ZO ZÁSUVKY V PRÍSTROJI NIESÚ ŽIADNE ČASTI OPRAVITEĹNÉ SPOTREBI- TEĹOM. VŽDY SA OBRACAJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. SPO- TREBIČ JE POD NEBEZPEČNÝM NAPÄTÍM. Informácie o ochrane životného prostredia Urobili sme to najlepšie pre zníženie množstva obalov a zaistili sme ich jednoduché rozdelenie na 3 materiály: lepenka, papierová drť a roztiahnutý polyetylén. Tento prístroj obsahuje materiáli, ktoré môžu byť po demontáži špecializovanou spoločnosťou recyklované. Dodržujte prosím miestne nariadenia týkajúce sa nakladania s baliacimi materiálmi, vybitými batériami a starým zariadením. Likvidácia starého elektrického a elektronického zariadenia Tento symbol na výrobku, jeho príslušenstva alebo na jeho obale označuje, že s výrobkom nesmie byť nakladané ako s domácim odpadom. Prosím dopravte tento výrobok na príslušné zberné miesto, kde prebieha recyklácia takéhoto elektrického a elektronického zariadenia. V Európskej únii a v ostatných európskych krajinách existujú zberné miesta pre použité elektrické a elektronické zariadenia. Tým, že zaistíte správnu likvidáciu výrobku, môžete predísť možným negatívnym následkom pre životné prostredie a ľudské zdravie, ktoré sa môžu v opačnom prípade prejaviť ako dôsledok nesprávnej manipulácie s týmto výrobkom. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Z tohto dôvodu prosím nevyhadzujte staré elektrické a elektronické zariadenia do domového odpadu. Pre podrobnejšie informácie o recyklácii výrobku sa obráťte na miestny úrad, službu zaisťujúcu likvidáciu domáceho odpadu alebo obchod, kde ste výrobok zakúpili. Firma ELEKTROSPED, a. s. je registrovaná u spoločnosti Sewa pod číslom EZ SK - 33

34 Spis treści Ostrzeżenia dotyczące bezpieczeństwa 35 Zawartość opakowania 35 Główne cechy 35 Główne elementy sterujące urządzenia 36 Podłączenie systemowe 37 Pilot zdalnego sterowania 40 Eksploatacja podstawowa 41 Ustawienie systemu 45 Specyfikacja techniczna 47 Rozwiązywanie problemów 48 PL - 34

35 PL Ostrzeżenia dotyczące bezpieczeństwa Należy poinformować użytkownika, o zachowaniu ostrożności w celu uniknięcia porażenia prądem elektrycznym Ostrzeżenie: W trosce o uniknięcie ryzyka porażenia prądem nie wolno wystawiać tego urządzenia na działanie deszczu lub wilgoci. 1) 2) 3) 4) 5) 6) 7) 8) 9) 10) Urządzenie nie jest przeznaczone do używania przez osoby (dzieci), których psychiczne, fizyczne lub mentalne zdolności są niedostateczne, brak doświadczenia zabrania w bezpiecznym używaniu urządzenia lub nie były instruowane w związku z używaniem urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny być pod nadzorem dorosłych, którzy nie dopuszczą, żeby bawiły się urządzeniem. Przeczytaj uważnie instrukcję obsługi oraz przestrzegaj wszystkich wymagań dotyczących bezpiecznego użytkowania urządzeń. Nie używaj tego urządzenia w pobliżu wody. Nie stawiaj na urządzeniu naczyń zawierający płyn. Nie instaluj tego urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, wymienniki ciepła, piece lub inne urządzenia (w tym wzmacniacze) uwalnianie ciepło. Urządzenie odłącz od gniazdka podczas burz z piorunami, lub jeśli jest długo nieużywane. Czyszczenie: odłącz system od gniazdka i do czyszczenia używaj tylko wilgotnej szmatki. Nie należy używać detergentów lub aerozoli. Używaj tylko akcesoriów określonych przez producenta. Serwis powierz wykwalifikowanemu personelowi. Serwis jest konieczny, jeśli urządzenie w jakikolwiek sposób jest uszkodzone, na przykład w przypadku uszkodzenia kabla sieciowego, zalania cieczą lub dostania się jakiegoś przedmiotu do urządzenia, wystawienie urządzenia na działanie wilgoci, lub jeśli urządzenie nie działa normalnie. Nie próbuj naprawiać urządzenia samodzielnie, ponieważ jest tam wysokie napięcie elektryczne i grozi porażenie prądem elektrycznym. Nie należy korzystać z dysków o nieregularnych kształtach, np. w kształcie serca lub gwiazdy, ponieważ mogą one spowodować awarię urządzenia. Zawartość opakowania Odtwarzacz DVD 1 Adapter na zapalniczkę papierosów 1 Audio-wideo kabel 1 Instrukcja obsługi 1 Pilot zdalnego sterowania z baterią 1 Słuchawki 1 Adapter między prądem zmiennym i stałym 1 Cechy główne Kolorowy ekran LCD 18 cm o wysokiej jasności. Kompatybilny z płytami DVD, VCD, MP3, MP4, CD, JPEG, itd. Wbudowany głośnik stereo Wbudowana ładująca bateria litiowo-polimerowa Obsługuje system PAL lub NTSC Obsługuje wielojęzyczne OSD (wyświetlenie na ekranie), szybkie przesunięcie do przodu i do tyłu, funkcja powtarzania Funkcja powiększania i zmniejszania PL - 35

36 Główne elementy sterujące urządzenia 1) 2) 3) 4) 5) 6) 7) Wejście prądu stałego DC IN 9-12V Wyłącznik monitora LCD Przycisk MENU Przycisk ustawień SETUP Przycisk Przycisk Przycisk OK 8) 9) 10) 11) 12) 13) 14) Przycisk STOP Przycisk PLAY/PAUSE (Odtwarzanie/Pauza) Przycisk OPEN (Otworzyć) Główny wyłącznik ON/OFF Wyjście audio-wideo AV OUT Sterowanie głośności Konektor słuchawek PL - 36

37 PL Podłączenie systemowe Zasilanie i instalacja Podłącz jeden koniec adaptera między prądem zmiennym i stałym do wejściowego złącza DC prądu stałego na urządzeniu, a następnie podłącz drugi koniec do gniazdka elektrycznego. Zobacz następująca ilustracja. Jeśli do połączenia do zasilania używasz gniazdka zapalniczki: Podłącz jeden koniec adaptera zapalniczki do złącza wejścia DC IN prądu stałego na urządzeniu, a następnie podłącz drugi koniec do wtyczki zapalniczki. Patrz ilustracja poniżej. Notatki: - Adaptera zapalniczki samochodowej nie można używać do ładowania baterii. Napięcie robocze układu elektrycznego w samochodzie musi wynosić 12V! Odtwarzacza nie podłączaj w samochodach, które posiadają układ elektryczny 24V! PL - 37

38 Podłączenie do telewizora Urządzenie można również podłączyć do telewizora i oglądać wysokiej jakości obraz i słuchać dźwięku stereofonicznego. Zobacz następująca ilustracja: - Do podłączenia urządzenia i telewizora użyj kabla AV. Upewnij się, że jest prawidłowo podłączony. PL - 38

39 PL Podłączenie głośnika zewnętrznego Uwaga: Urządzenie nie ma 5.1-kanałowego systemu, jednak po podłączeniu do APM można uzyskać 5.1-kanałowe wyjście dźwiękowe. PL - 39

40 Pilot zdalnego sterowania 1) 2) 3) 4) 5) 6) 7) 8) 9) Przyciski numeryczne TITLE (Tytuł) (Wyświetlenie informacji o tytule) AUDIO (Wybór języka dźwięku) SETUP (Ustawienia) (Wejście do menu ustawień lub wyjście) Przyciski (Przejście na poprzedni/ następny rozdział lub scenę podczas odtwarzania) Przyciski (Szybko do przodu /do tyłu prędkość 2x, 4x, 8x, 16x lub 32x). OSD (Wyświetlenie na ekranie) (Wyświetlenie informacji o płycie podczas odtwarzania, na przykład czas odtwarzania i pozostały czas) Odtwarzanie/pauza STOP (Jednym naciśnięciem zatrzymasz odtwarzanie, następnie przez naciśnięcie przycisku odtwarzanie odnowisz z punktu, gdzie było zatrzymane; odtwarzanie całkowicie zatrzymasz przez podwójne naciśnięcie przycisku STOP) 10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) SLOW (Powoli) ZOOM (Powiększenie lub zmniejszenie obrazu przy odtwarzaniu) MENU (Wejście do głównego menu lub wyjście) SUBTITLE (Napisy) (Wybór języka napisów przy odtwarzaniu płyty DVD) ANGLE (Kąt) (Zmiana kąta ustawienia kamery przy odtwarzaniu płyty z kilkoma kątami ustawienia) A-B (Powtarzanie określonego odcinka od punktu A do punktu B; powtórne odtwarzanie anulujesz przez powtórne naciśnięcie tego przycisku) REPEAT (Powtarzanie) (Powtórne odtwarzanie tytułu, rozdziału lub ścieżki) RETURN (Z powrotem) (Powrót do głównego menu) MUTE (Wyłączenie dźwięku) VOL /+ (Ustawienie głośności) ENTER (Potwierdzić) PL - 40

41 PL Używanie pilota zdalnego sterowania Do pilota zdalnego sterowania włóż baterie według rysunku poniżej. Przy użyciu pilota zdalnego sterowania, należy upewnić się, że okno podczerwieni jest skierowane na czujnik podczerwieni urządzenia. Odległość pomiędzy urządzeniem a pilotem zdalnego sterowania musi być do 3 metrów. Zobacz następująca ilustracja. Uwaga: 1) Nie dopuść, żeby doszło do spadnięcia pilota, i nie kładź go w mokrym środowisku. 2) Nie dopuść, żeby okno podczerwieni urządzenia było narażone na bezpośrednie działanie promieni słonecznych. 3) Jeśli pilot zdalnego sterowania nie działa, należy wymienić stare baterie na nowe Eksploatacja podstawowa Odtwarzanie płyt DVD, MPEG4, SVCD, VCD, CD, MP3 1) 2) 3) 4) 5) 6) 7) Podłącz urządzenie do zasilania. Otwórz urządzenie i ustaw monitor do najbardziej odpowiedniej pozycji do oglądania. Włącz urządzenie przełącznikiem ON / OFF przełączając do pozycji ON. Otwórz talerz na płytę i włóż płytę, z naklejką do góry. Zamknij talerz na płytę. Urządzenie odczyta płytę i rozpocznie odtwarzanie. Jednym naciśnięciem przycisku, zatrzymasz odtwarzanie, a następnie możesz nacisnąć przycisk, żeby wznowić odtwarzanie skąd je przerwałeś, podwójne naciśnij, żeby całkowicie zatrzymać odtwarzanie. Gdy odtwarzanie jest zakończone, należy wyłączyć wyłącznik ON / OFF przesuwając na OFF. Pauza podczas odtwarzania Odtwarzanie można wstrzymać przez jedno naciśnięcie przycisku ponownym naciśnięciem przycisku odtwarzanie wznowisz. Uwaga Jeśli urządzenie znajduje się w trybie pauza, stop, lub nie ma w nim płyty przez około 3 minuty przełączy do trybu ochrony; anulujesz go, naciskając dowolny klawisz. PL - 41

42 Odtwarzanie płyt DVD z menu tytułu lub rozdziału W przypadku niektórych płyt z menu tytułu lub rozdziału, naciśnij przycisk MENU, aby dostać się do stron menu, za pomocą przycisków kierunkowych można dokonać wyboru i ENTER, aby potwierdzić. Szybkie przesunięcie do przodu lub do tyłu Podczas odtwarzania DVD, MPEG4, SVCD, VCD, CD urządzenie można je przeglądać. 1) Po naciśnięciu przycisku wyszukiwania urządzenie będzie przeszukiwać do przodu. Po ponownym naciśnięciu przycisku urządzenie będzie wyszukiwać z prędkością 2x, 4x, 8x, 16x i 32x. 2) Po naciśnięciu przycisku urządzenie będzie przeszukiwać w kierunku do tyłu. Po ponownym naciśnięciu przycisku urządzenie będzie wyszukiwać z prędkością 2x, 4x, 8x, 16x lub 32x. Powtórne odtwarzanie Podczas odtwarzania DVD, MPEG4, SVCD, VCD, CD, użytkownik może odtwarzać wielokrotnie rozdział, tytuł lub całą płytę. W płytach DVD, naciskając przycisk REPEAT uaktywni się powtarzanie jednego rozdziału. Po ponownym naciśnięciu będzie powtarzany tytuł, po naciśnięciu przycisku po raz trzeci nastąpi odtwarzane całego dysku. Po dalszym naciśnięciu funkcja powtarzania będzie anulowana. W płytach MP3 naciskając przycisk REPEAT będzie się powtarzał aktualny plik; po powtórnym naciśnięciu będzie się powtarzać odtwarzanie folderu; jeżeli przycisk naciśniesz po raz trzeci, funkcja powtarzania będzie anulowana. W płytach CD/VCD po naciśnięciu przycisku REPEAT będzie się powtarzać ścieżka i cała płyta. PL - 42

43 PL Powtórne odtwarzanie ulubionej sceny Podczas odtwarzania DVD, MPEG4, SVCD, VCD, CD i MP3 użytkownik może odtwarzać wielokrotnie określony odcinek. Podczas odtwarzania, naciśnij przycisk A-B w punkcie A, a następnie naciśnij go ponownie w punkcie B. Urządzenie automatycznie będzie powtarzać odtwarzać sekcję pomiędzy punktami A i B. Jeśli naciśniesz trzeci przycisk, urządzenie powraca do normalnego odtwarzania. Wybór kąta ustawienia kamery Podczas odtwarzania płyt z kilkoma kątami, naciśnij przycisk ANGLE. Na ekranie pojawi się następujący. Użyj klawiszy numerycznych i wybierz żądany kąt. Aby powrócić do normalnego odtwarzania, naciśnij ANGLE. Płyta będzie odtwarzana pod kątem wyjściowym. Uwaga Ta funkcja jest do dyspozycji tylko w płytach z kilkoma kątami widzenia. Powiększenie/zmniejszenie Podczas odtwarzania DVD, MPEG4, SVCD lub VCD, użytkownik może zwiększać lub zmniejszać obraz. Podczas odtwarzania naciśnij przycisk ZOOM. Obraz jest powiększony. Po dalszym naciśnięciu tego przycisku, obraz się powiększy. Po naciśnięciu przycisku po raz czwarty, obraz jest zmniejszony. Po wielokrotnym naciśnięciu obraz powróci do normalnej wielkości. Gdy obraz jest powiększony, możesz nim poruszać za pomocą przycisków i. PL - 43

44 Odtwarzanie plików JPG 1) 2) 3) 4) 5) 6) 7) 8) Włóż na talerz dysk JPG. Urządzenie go załaduje i rozpocznie odtwarzanie. Po naciśnięciu przycisku menu można przeglądać pliki JPG. Podczas oglądania obrazu JPG przez naciśnięcie wyświetlają się obrazy jako podgląd. Przyciskami i OK wybierz jeden obrazek do oglądania. Przyciskami i OK wybierz plik JPG z menu. Jeśli chcesz wyświetlić wybrane zdjęcie, naciśnij lub OK. Jeśli chcesz obrócić obraz w lewo, naciśnij, naciśnij żeby obrócić obraz zgodnie z ruchem wskazówek zegara. Naciskając obrazek przewrócisz poziomo i naciskając pionowo Jeśli podczas oglądania obrazku, naciśniesz przycisk menu ekranowego, możesz wybrać różne tryby przejścia między obrazkami, są to: - Od góry w dół - Od dołu do góry - Od lewej do prawej - Od prawej do lewej - Od lewej na górze do prawej w dół - Z prawej na górze do lewej w dół - Od lewej z dołu do prawej w górę - Z prawej na dole do lewej do góry - Poziomo w środku do obu stron - Pionowo w środku do obu stron - Z góry i na dole do środka - Z prawej i z lewej do środka - Z czterech okienek z góry w dół - Z czterech okien od lewej do prawej - Z czterech krawędzi do środka Odtwarzanie plików MP3 1) 2) Włóż płytę MP3 na talerz. Przyciskami i OK wybierz plik MP3; przyciskiem lub OK odtworzysz wybrany plik. PL - 44

45 PL Ustawienie systemu Po naciśnięciu przycisku SETUP na ekranie wyświetli się główne menu. Na stronie ustawień ogólnych oznacz pozycję przyciskami. Naciskając przycisk OK wejdź na pozycję. przyciskami wybierz ustawienie. Przyciskiem OK potwierdź wybór. Przyciskiem wyjdziesz. Strona ustawień ogólnych Wyświetlenie TV: W tej opcji, użytkownik może ustawić format wyświetlania (Normal / PS, Normal / LB, panoramiczny). Wartość domyślna to szerokoekranowy. Uwaga: - Funkcja zależy od proporcji, w której DVD jest nagrane. - Należy wybrać szerokoekranowy (16:9) podczas korzystania z telewizora szerokoekranowego. Kąt : W tej opcji można ustawić kąt podczas odtwarzania. Opcjonalne ustawienia: WŁ., WYŁ. Domyślnie jest: WŁ. Typ TV: W tej opcji można ustawić typ telewizora (PAL lub NTSC). Domyślnie jest to PAL. Wygaszacz ekranu W tej opcji można określić, czy funkcja wygaszacza ekranu będzie aktywna. Domyślnie jest włączona. Język OSD: W tej opcji, użytkownik może ustawić język menu OSD (angielski, francuski, niemiecki, włoski). Domyślnym językiem jest angielski. PL - 45

46 Strona ustawień wideo W tej opcji, użytkownik może ustawić jakość obrazu wyjścia wideo. Do ustawienia dostępne są następujące pozycje: Jasność, kontrast, nasycenie i ton. Domyślne ustawienia dla wszystkich tych elementów to 00. Strona ustawień hasła W tej opcji można ustawić hasło (cztery cyfry). Wszystkie funkcje kontroli rodzicielskiej są chronione hasłem. Domyślne hasło to Strona preferencji Audio: W tej opcji, użytkownik może wybrać preferowany język audio DVD. Domyślnym językiem jest angielski. Uwaga: - Język dźwięku zależy od informacji, na każdej płycie. - Użytkownik może także zmienić język audio podczas odtwarzania, naciskając przycisk AUDIO. Napisy: Wybierz preferowany język, w którym na ekranie będą wyświetlane napisy. Ustawieniem domyślnym jest WYŁąCZO- NO. Język napisów zależy od informacji dostępnych na każdej płycie. Można także zmienić język napisów w trakcie odtwarzania, naciskając przycisk SUBTITLE. Menu płyty: Funkcja ta umożliwia wybór języka menu, zapisanego na płycie. Domyślnym językiem jest angielski. Uwaga: Język menu zależy od informacji, które są dostępne na płycie Kontrola rodzicielska: W tej sekcji możesz ustawić poziom kontroli rodzicielskiej dla niektórych nieodpowiednich scen na płycie, które oglądają dzieci. Opcjonalne poziomy kontroli rodzicielskiej są: 1 Przystosowane dla dzieci, 2 Dostępne, 3 Zalecane towarzystwo rodziców, 4 Niektóre sceny nieodpowiednie do 13 lat, 5 Młodzieży do 17 lat muszą towarzyszyć ich rodzice, 6 Niektóre sceny nieodpowiednie do 17 lat, 7 Dostępne od 17 lat, 8 Dla dorosłych. Domyślne ustawienia dla dorosłych PL - 46
