Řada hadicových čerpadel. SP/10, SP/15, SP/20, SP/25, SP/32, SP/40, SP/50, SP/65, SP/80 a SP/100. Návod k použití

Transkript

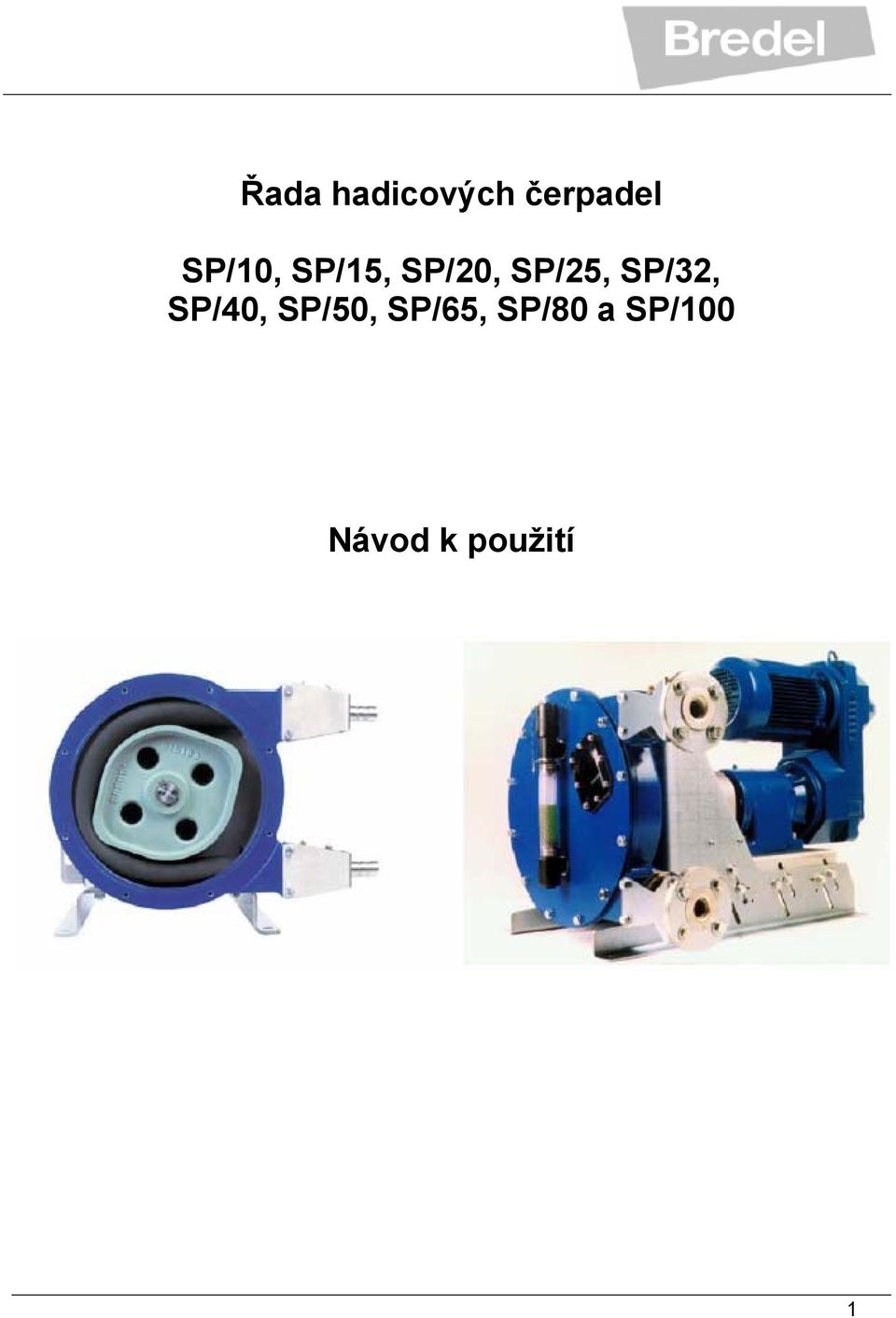

1 Řada hadicových čerpadel SP/10, SP/15, SP/20, SP/25, SP/32, SP/40, SP/50, SP/65, SP/80 a SP/100 Návod k použití 1

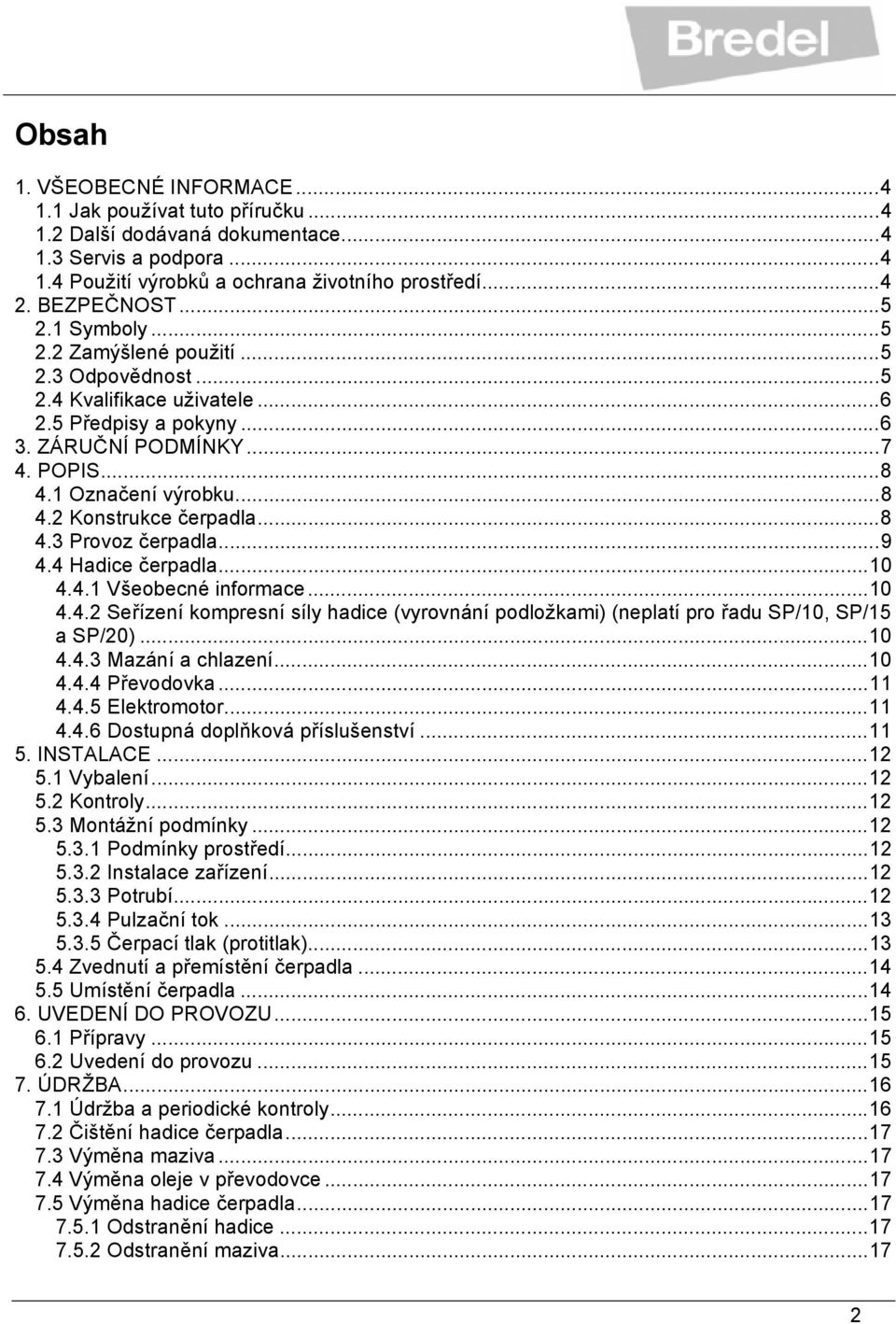

2 Obsah 1. VŠEOBECNÉ INFORMACE Jak používat tuto příručku Další dodávaná dokumentace Servis a podpora Použití výrobků a ochrana životního prostředí BEZPEČNOST Symboly Zamýšlené použití Odpovědnost Kvalifikace uživatele Předpisy a pokyny ZÁRUČNÍ PODMÍNKY POPIS Označení výrobku Konstrukce čerpadla Provoz čerpadla Hadice čerpadla Všeobecné informace Seřízení kompresní síly hadice (vyrovnání podložkami) (neplatí pro řadu SP/10, SP/15 a SP/20) Mazání a chlazení Převodovka Elektromotor Dostupná doplňková příslušenství INSTALACE Vybalení Kontroly Montážní podmínky Podmínky prostředí Instalace zařízení Potrubí Pulzační tok Čerpací tlak (protitlak) Zvednutí a přemístění čerpadla Umístění čerpadla UVEDENÍ DO PROVOZU Přípravy Uvedení do provozu ÚDRŽBA Údržba a periodické kontroly Čištění hadice čerpadla Výměna maziva Výměna oleje v převodovce Výměna hadice čerpadla Odstranění hadice Odstranění maziva

3 7.5.3 Odstranění potrubního vedení Povolení hadicových svorek Odstranění přírub a/nebo vložek Odstranění konzol přírub Odstranění hadice Čištění skříně čerpadla Utažení výpustné zátky (neplatí pro SP/10, SP/15 a SP/20) Příprava hadice čerpadla Vložení hadice Umístění hadicových spon Hadicové spojení Montáž přírubových konzol (SP/25 až SP/100) Umístění hadice čerpadla Utažení hadicových spon Utažení šroubů všech přírubových konzol Naplnění mazivem Na závěr Výměna náhradních dílů Výměna přítlačných botek (nevztahuje se na SP/10, SP/15 a SP/20) Výměna těsnění a ložisek Seřízení kompresní síly hadice (vyrovnání podložkami) (nevztahuje se na SP/10, SP/15 a SP/20) Montáž doplňkových příslušenství Montáž plovákového spínače pro kontrolu vysoké hladiny Montáž plovákového spínače pro kontrolu nízké hladiny (nevztahuje se na SP/10, SP/15 a SP/20) SKLADOVÁNÍ Hadicové čerpadlo Hadice čerpadla LOKALIZACE CHYB SPECIFIKACE Hlava čerpadla Výkon Materiály Mazivo Povrchová úprava Hmotnosti a rozměry Utahovací momenty Vyrovnávací podložky Seznam dílů: SP/10-SP/ Seznam dílů: SP/20 H-L Seznam dílů: SP/25, SP/32, SP/40 a SP/ Seznam dílů: SP/65, SP/80 a SP/ Rozměrové výkresy Prohlášení o shodě (ES) Prohlášení výrobce Prohlášení o použití a dekontaminaci výrobku

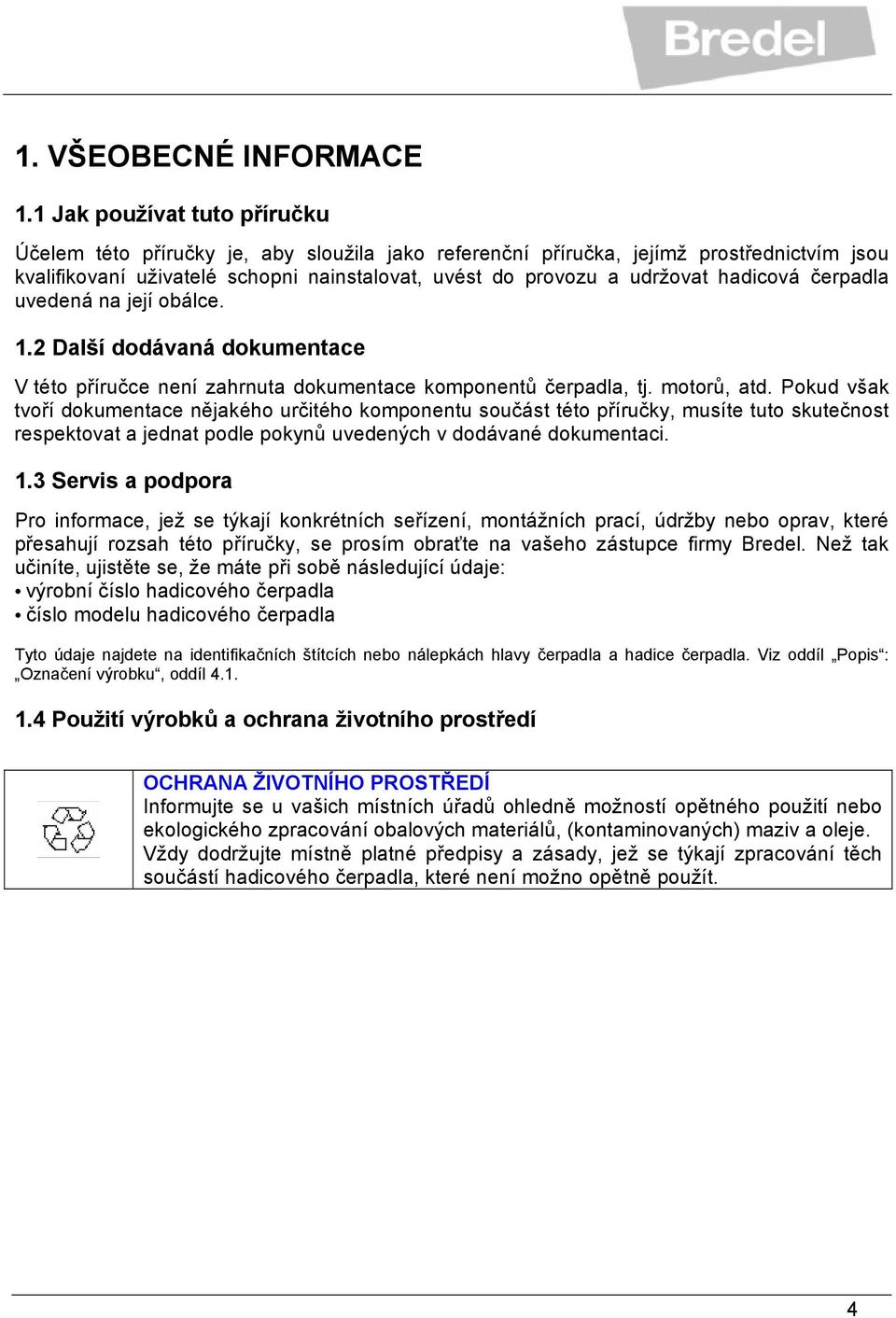

4 1. VŠEOBECNÉ INFORMACE 1.1 Jak používat tuto příručku Účelem této příručky je, aby sloužila jako referenční příručka, jejímž prostřednictvím jsou kvalifikovaní uživatelé schopni nainstalovat, uvést do provozu a udržovat hadicová čerpadla uvedená na její obálce. 1.2 Další dodávaná dokumentace V této příručce není zahrnuta dokumentace komponentů čerpadla, tj. motorů, atd. Pokud však tvoří dokumentace nějakého určitého komponentu součást této příručky, musíte tuto skutečnost respektovat a jednat podle pokynů uvedených v dodávané dokumentaci. 1.3 Servis a podpora Pro informace, jež se týkají konkrétních seřízení, montážních prací, údržby nebo oprav, které přesahují rozsah této příručky, se prosím obraťte na vašeho zástupce firmy Bredel. Než tak učiníte, ujistěte se, že máte při sobě následující údaje: výrobní číslo hadicového čerpadla číslo modelu hadicového čerpadla Tyto údaje najdete na identifikačních štítcích nebo nálepkách hlavy čerpadla a hadice čerpadla. Viz oddíl Popis : Označení výrobku, oddíl Použití výrobků a ochrana životního prostředí OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Informujte se u vašich místních úřadů ohledně možností opětného použití nebo ekologického zpracování obalových materiálů, (kontaminovaných) maziv a oleje. Vždy dodržujte místně platné předpisy a zásady, jež se týkají zpracování těch součástí hadicového čerpadla, které není možno opětně použít. 4

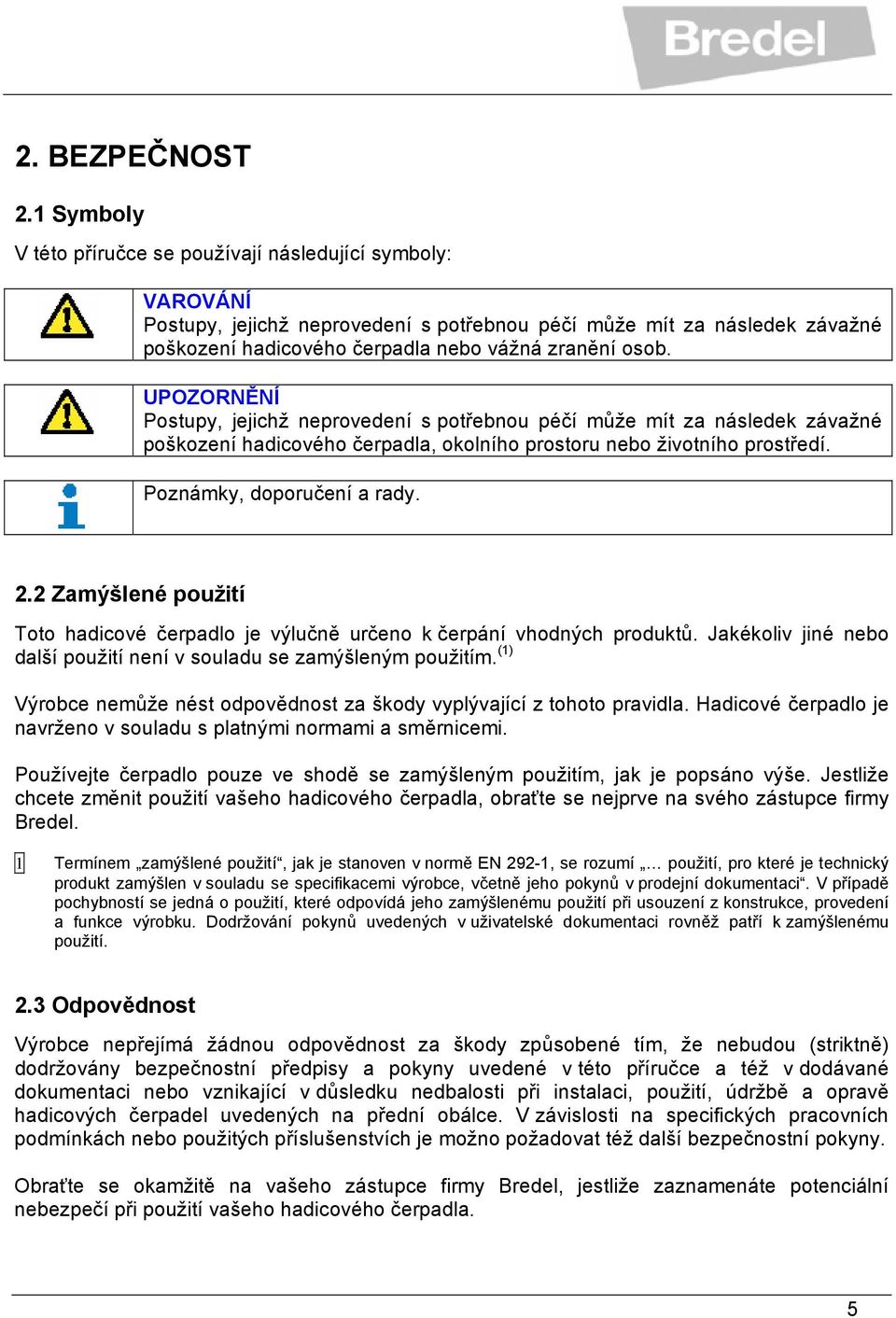

5 2. BEZPEČNOST 2.1 Symboly V této příručce se používají následující symboly: VAROVÁNÍ Postupy, jejichž neprovedení s potřebnou péčí může mít za následek závažné poškození hadicového čerpadla nebo vážná zranění osob. UPOZORNĚNÍ Postupy, jejichž neprovedení s potřebnou péčí může mít za následek závažné poškození hadicového čerpadla, okolního prostoru nebo životního prostředí. Poznámky, doporučení a rady. 2.2 Zamýšlené použití Toto hadicové čerpadlo je výlučně určeno k čerpání vhodných produktů. Jakékoliv jiné nebo další použití není v souladu se zamýšleným použitím. (1) Výrobce nemůže nést odpovědnost za škody vyplývající z tohoto pravidla. Hadicové čerpadlo je navrženo v souladu s platnými normami a směrnicemi. Používejte čerpadlo pouze ve shodě se zamýšleným použitím, jak je popsáno výše. Jestliže chcete změnit použití vašeho hadicového čerpadla, obraťte se nejprve na svého zástupce firmy Bredel. 1 Termínem zamýšlené použití, jak je stanoven v normě EN 292-1, se rozumí použití, pro které je technický produkt zamýšlen v souladu se specifikacemi výrobce, včetně jeho pokynů v prodejní dokumentaci. V případě pochybností se jedná o použití, které odpovídá jeho zamýšlenému použití při usouzení z konstrukce, provedení a funkce výrobku. Dodržování pokynů uvedených v uživatelské dokumentaci rovněž patří k zamýšlenému použití. 2.3 Odpovědnost Výrobce nepřejímá žádnou odpovědnost za škody způsobené tím, že nebudou (striktně) dodržovány bezpečnostní předpisy a pokyny uvedené v této příručce a též v dodávané dokumentaci nebo vznikající v důsledku nedbalosti při instalaci, použití, údržbě a opravě hadicových čerpadel uvedených na přední obálce. V závislosti na specifických pracovních podmínkách nebo použitých příslušenstvích je možno požadovat též další bezpečnostní pokyny. Obraťte se okamžitě na vašeho zástupce firmy Bredel, jestliže zaznamenáte potenciální nebezpečí při použití vašeho hadicového čerpadla. 5

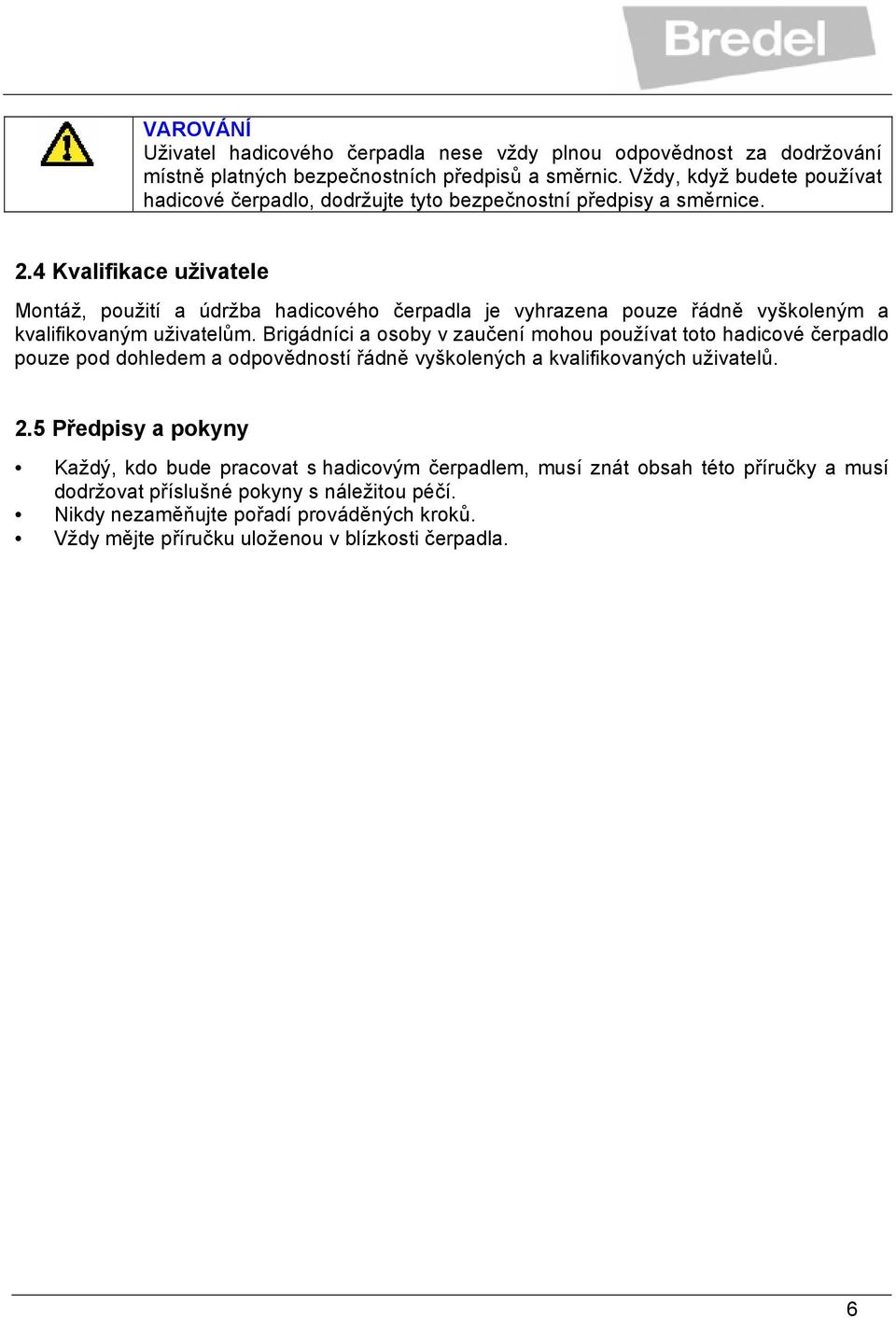

6 VAROVÁNÍ Uživatel hadicového čerpadla nese vždy plnou odpovědnost za dodržování místně platných bezpečnostních předpisů a směrnic. Vždy, když budete používat hadicové čerpadlo, dodržujte tyto bezpečnostní předpisy a směrnice. 2.4 Kvalifikace uživatele Montáž, použití a údržba hadicového čerpadla je vyhrazena pouze řádně vyškoleným a kvalifikovaným uživatelům. Brigádníci a osoby v zaučení mohou používat toto hadicové čerpadlo pouze pod dohledem a odpovědností řádně vyškolených a kvalifikovaných uživatelů. 2.5 Předpisy a pokyny Každý, kdo bude pracovat s hadicovým čerpadlem, musí znát obsah této příručky a musí dodržovat příslušné pokyny s náležitou péčí. Nikdy nezaměňujte pořadí prováděných kroků. Vždy mějte příručku uloženou v blízkosti čerpadla. 6

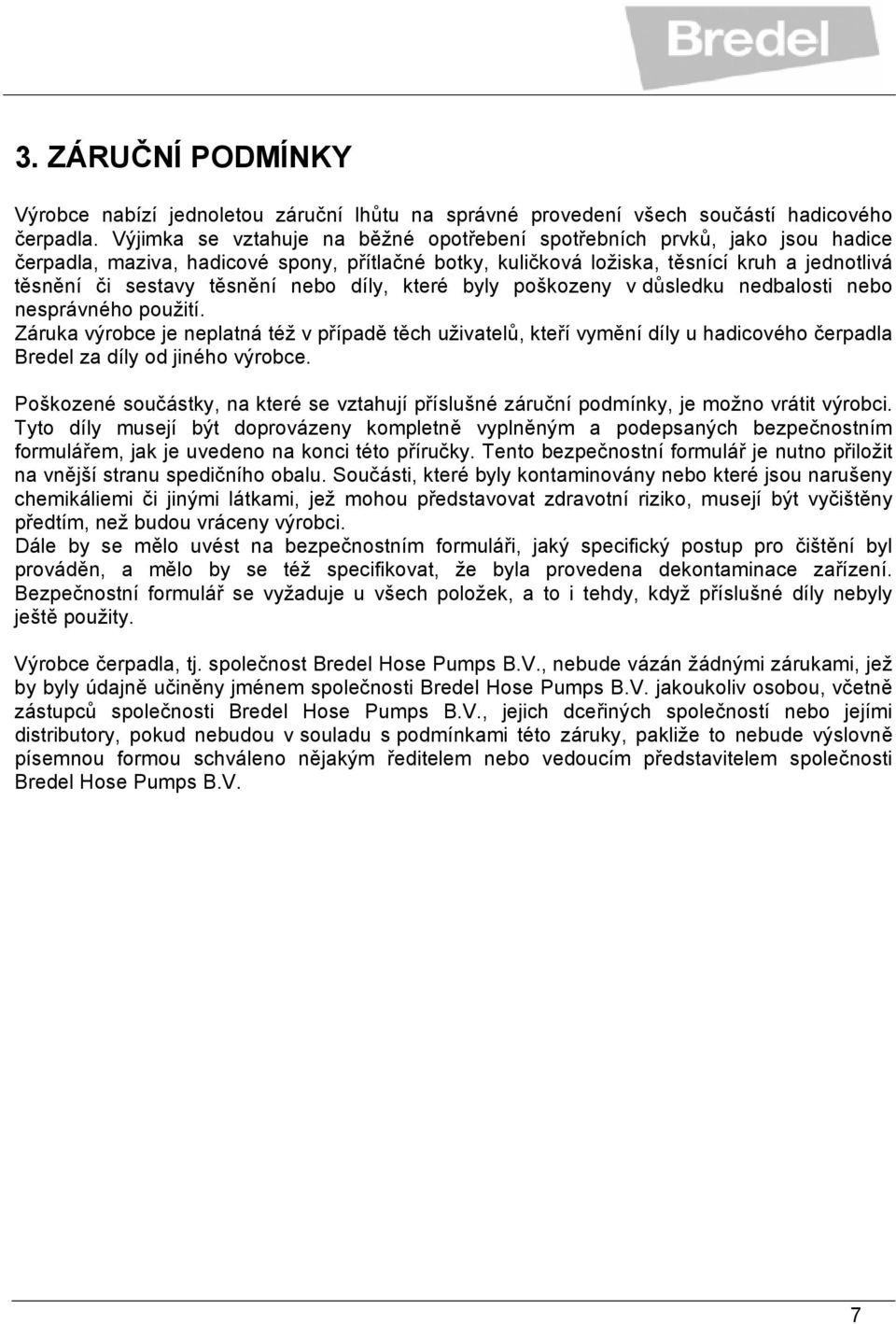

7 3. ZÁRUČNÍ PODMÍNKY Výrobce nabízí jednoletou záruční lhůtu na správné provedení všech součástí hadicového čerpadla. Výjimka se vztahuje na běžné opotřebení spotřebních prvků, jako jsou hadice čerpadla, maziva, hadicové spony, přítlačné botky, kuličková ložiska, těsnící kruh a jednotlivá těsnění či sestavy těsnění nebo díly, které byly poškozeny v důsledku nedbalosti nebo nesprávného použití. Záruka výrobce je neplatná též v případě těch uživatelů, kteří vymění díly u hadicového čerpadla Bredel za díly od jiného výrobce. Poškozené součástky, na které se vztahují příslušné záruční podmínky, je možno vrátit výrobci. Tyto díly musejí být doprovázeny kompletně vyplněným a podepsaných bezpečnostním formulářem, jak je uvedeno na konci této příručky. Tento bezpečnostní formulář je nutno přiložit na vnější stranu spedičního obalu. Součásti, které byly kontaminovány nebo které jsou narušeny chemikáliemi či jinými látkami, jež mohou představovat zdravotní riziko, musejí být vyčištěny předtím, než budou vráceny výrobci. Dále by se mělo uvést na bezpečnostním formuláři, jaký specifický postup pro čištění byl prováděn, a mělo by se též specifikovat, že byla provedena dekontaminace zařízení. Bezpečnostní formulář se vyžaduje u všech položek, a to i tehdy, když příslušné díly nebyly ještě použity. Výrobce čerpadla, tj. společnost Bredel Hose Pumps B.V., nebude vázán žádnými zárukami, jež by byly údajně učiněny jménem společnosti Bredel Hose Pumps B.V. jakoukoliv osobou, včetně zástupců společnosti Bredel Hose Pumps B.V., jejich dceřiných společností nebo jejími distributory, pokud nebudou v souladu s podmínkami této záruky, pakliže to nebude výslovně písemnou formou schváleno nějakým ředitelem nebo vedoucím představitelem společnosti Bredel Hose Pumps B.V. 7

8 4. POPIS 4.1 Označení výrobku Hadicové čerpadlo může být označeno na základě identifikačních štítků nebo nálepek umístěných na: A. Hadici čerpadla B. Hlavě čerpadla C. Převodovce D. Elektromotoru E. Hadici čerpadla Identifikační štítek na hlavě čerpadla obsahuje následující data: A. Typové číslo B. Sériové číslo V případě potřeby: identifikační štítek na převodovém ústrojí obsahuje (v závislosti na značce) následující údaje: A. Číslo položky B. Výrobní číslo C. Typové číslo D. Převodový poměr E. Počet otáček za minutu F. Typ oleje při dodání V případě potřeby: identifikační štítek na elektromotoru obsahuje (v závislosti na značce) následující údaje: A. Typové číslo B. Výrobní číslo C. Číslo položky D. Parametry síťového napájení E. Kmitočet F. Otáčky G. Výkon H. Účiník I. Proud Identifikační štítek na hadici čerpadla obsahuje následující data: A. Číslo objednávky B. Vnitřní průměr C. Typ materiálu vnitřního obložení D. Maximální přípustný pracovní tlak 4.2 Konstrukce čerpadla A. Hadice čerpadla B. Skříň čerpadla C. Rotor D. Přítlačné botky E. Kryt F. Opěrný díl G. Převodovka H. Elektromotor 8

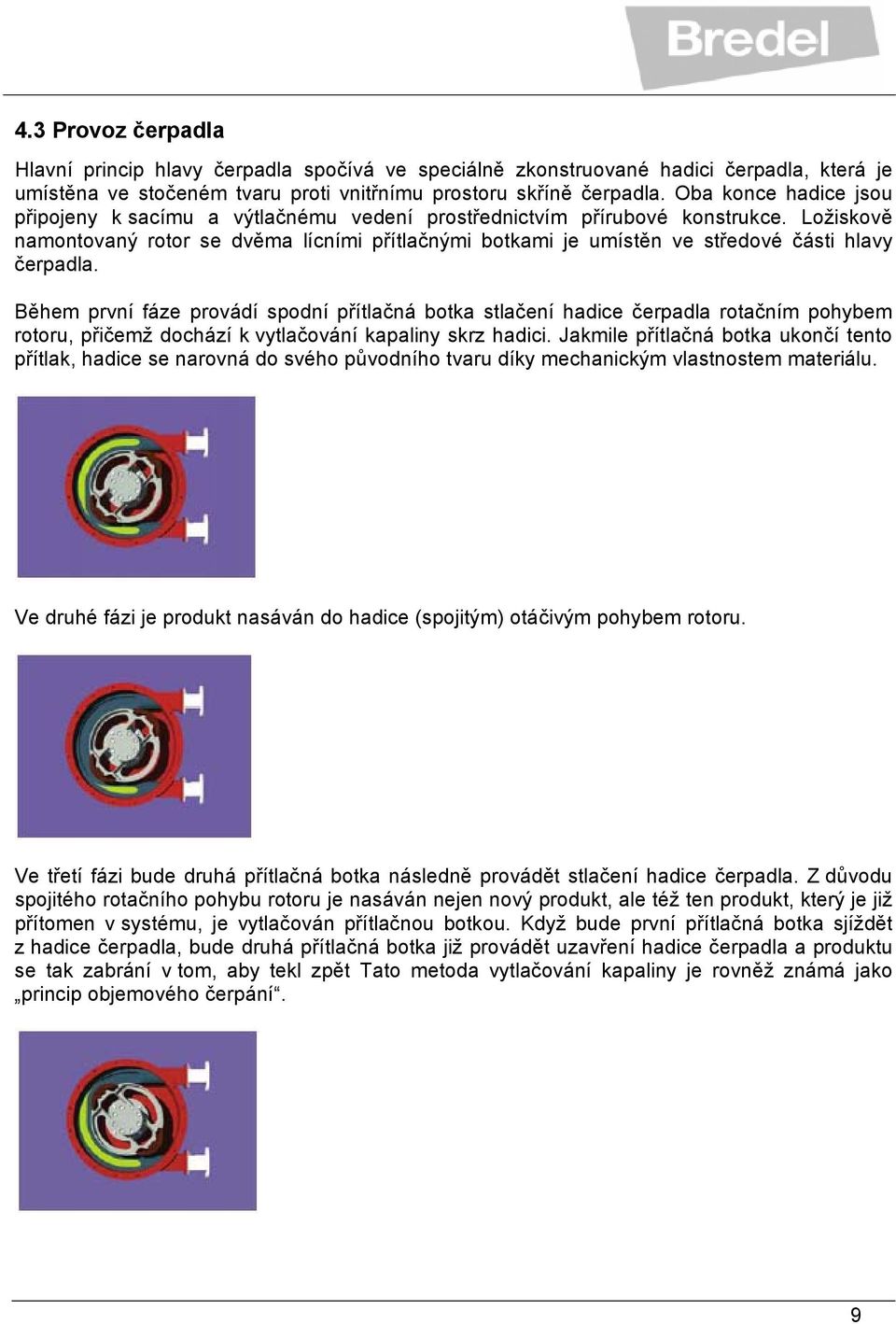

9 4.3 Provoz čerpadla Hlavní princip hlavy čerpadla spočívá ve speciálně zkonstruované hadici čerpadla, která je umístěna ve stočeném tvaru proti vnitřnímu prostoru skříně čerpadla. Oba konce hadice jsou připojeny k sacímu a výtlačnému vedení prostřednictvím přírubové konstrukce. Ložiskově namontovaný rotor se dvěma lícními přítlačnými botkami je umístěn ve středové části hlavy čerpadla. Během první fáze provádí spodní přítlačná botka stlačení hadice čerpadla rotačním pohybem rotoru, přičemž dochází k vytlačování kapaliny skrz hadici. Jakmile přítlačná botka ukončí tento přítlak, hadice se narovná do svého původního tvaru díky mechanickým vlastnostem materiálu. Ve druhé fázi je produkt nasáván do hadice (spojitým) otáčivým pohybem rotoru. Ve třetí fázi bude druhá přítlačná botka následně provádět stlačení hadice čerpadla. Z důvodu spojitého rotačního pohybu rotoru je nasáván nejen nový produkt, ale též ten produkt, který je již přítomen v systému, je vytlačován přítlačnou botkou. Když bude první přítlačná botka sjíždět z hadice čerpadla, bude druhá přítlačná botka již provádět uzavření hadice čerpadla a produktu se tak zabrání v tom, aby tekl zpět Tato metoda vytlačování kapaliny je rovněž známá jako princip objemového čerpání. 9

10 4.4 Hadice čerpadla Všeobecné informace Hadice čerpadla je vyrobena ze speciálních pryží, jež jsou vyztuženy nylonovými vlákny, a je zkonstruována následovně: A. Vnější extrudovaná vrstva přírodní pryže B. Nylonové vyztužující vrstvy C. Vnitřní extrudované obložení Materiál obložení hadice čerpadla by měl být chemicky odolný vzhledem k výrobku, který se má čerpat. V závislosti na specifických požadavcích vaší aplikace je nutno vybrat odpovídající hadici čerpadla. Pro každý model čerpadla jsou k dispozici různé typy hadic. Materiál vnitřního obložení hadice čerpadla určuje typ hadice. Každý typ hadice je označen jednoznačným barevným kódem. Typ hadice Materiál Barevný kód NR Přírodní pryž Purpurová NBR Perbunan Žlutá EPDM EPDM Červená CSM Hypalon Modrá Potřebujete-li podrobnější informace o chemické a teplotní odolnosti hadic čerpadla, obraťte se na vašeho zástupce firmy Bredel. Hadice čerpadel Bredel byly pečlivě obráběny, a proto jsou v tloušťkách stěn u těchto hadic jen minimální tolerance. Z tohoto důvodu je velmi důležité zaručit správné stlačení hadice čerpadla, protože: Když bude stlačení příliš vysoké, vytvoří příliš velké zatížení čerpadla a hadice čerpadla, což bude mít za následek snížení životnosti hadice čerpadla a ložisek. Když bude stlačení příliš nízké, bude to mít za následek ztrátu výkonu a zpětný tok. Zpětný tok pak vede ke snížení životnosti hadice čerpadla Seřízení kompresní síly hadice (vyrovnání podložkami) (neplatí pro řadu SP/10, SP/15 a SP/20) Abyste dosáhli optimální životnosti hadice čerpadla, je možno provést seřízení kompresní síly hadice čerpadla umístěním určitého počtu vyrovnávacích podložek pod přítlačné botky. Vyrovnávací podložky jsou namontovány mezi rotorem a přítlačnou botkou. Počet podložek se bude měnit pro každou situaci v oblasti protitlaku. Viz Seřízení kompresní síly v oddílu 7.8 a Tabulka vyrovnávacích podložek v oddílu UPOZORNĚNÍ: Nedostatečný počet vyrovnávacích podložek snižuje životnost hadice Mazání a chlazení Hlava čerpadla, ve které je možno nalézt rotor a hadici čerpadla, je vyplněna speciálním mazivem. Toto mazivo promazává oblast pohybu mezi hadicí a přítlačnými botkami a odvádí vytvářené teplo z hadice ke skříni čerpadla a krytu. 10

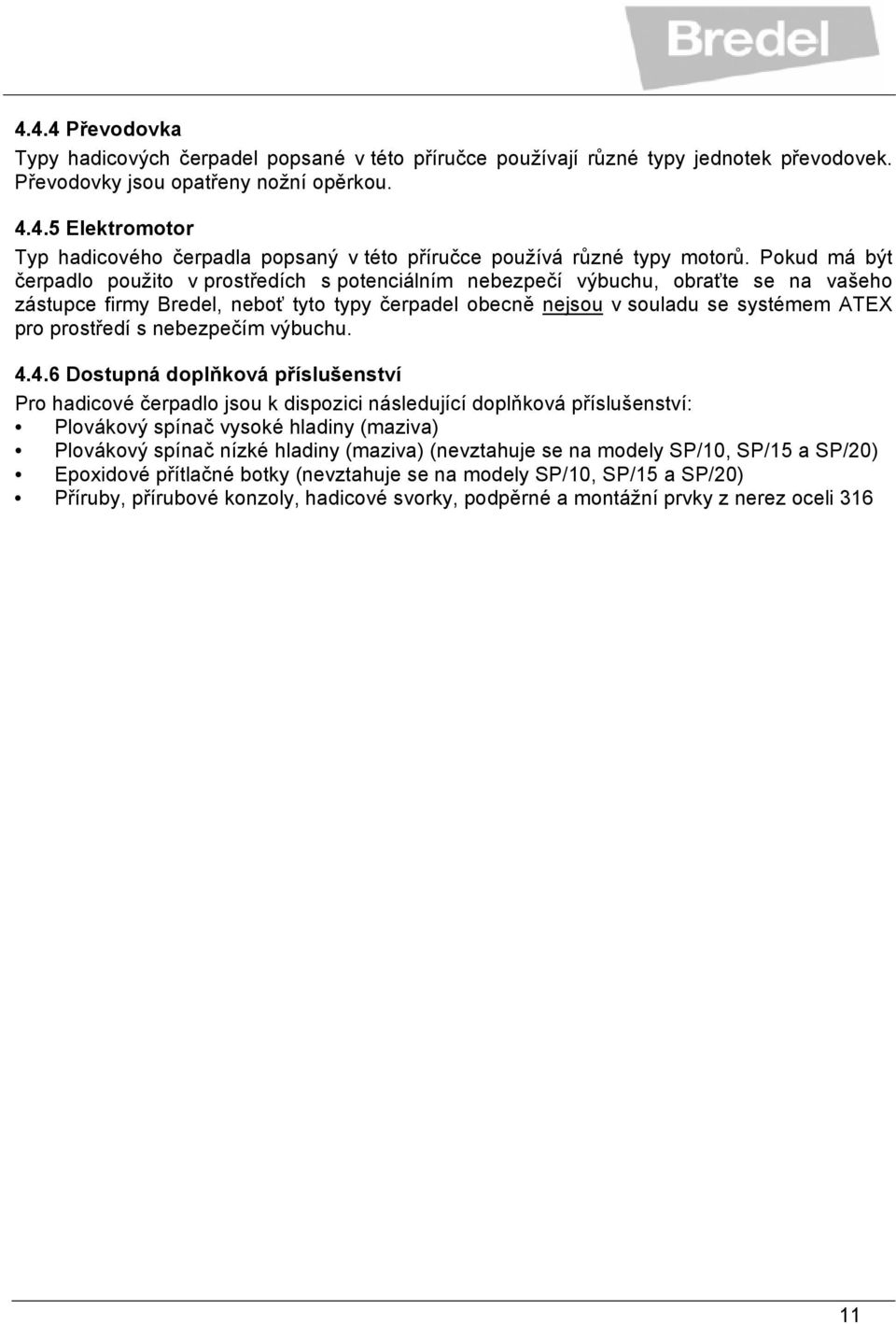

11 4.4.4 Převodovka Typy hadicových čerpadel popsané v této příručce používají různé typy jednotek převodovek. Převodovky jsou opatřeny nožní opěrkou Elektromotor Typ hadicového čerpadla popsaný v této příručce používá různé typy motorů. Pokud má být čerpadlo použito v prostředích s potenciálním nebezpečí výbuchu, obraťte se na vašeho zástupce firmy Bredel, neboť tyto typy čerpadel obecně nejsou v souladu se systémem ATEX pro prostředí s nebezpečím výbuchu Dostupná doplňková příslušenství Pro hadicové čerpadlo jsou k dispozici následující doplňková příslušenství: Plovákový spínač vysoké hladiny (maziva) Plovákový spínač nízké hladiny (maziva) (nevztahuje se na modely SP/10, SP/15 a SP/20) Epoxidové přítlačné botky (nevztahuje se na modely SP/10, SP/15 a SP/20) Příruby, přírubové konzoly, hadicové svorky, podpěrné a montážní prvky z nerez oceli

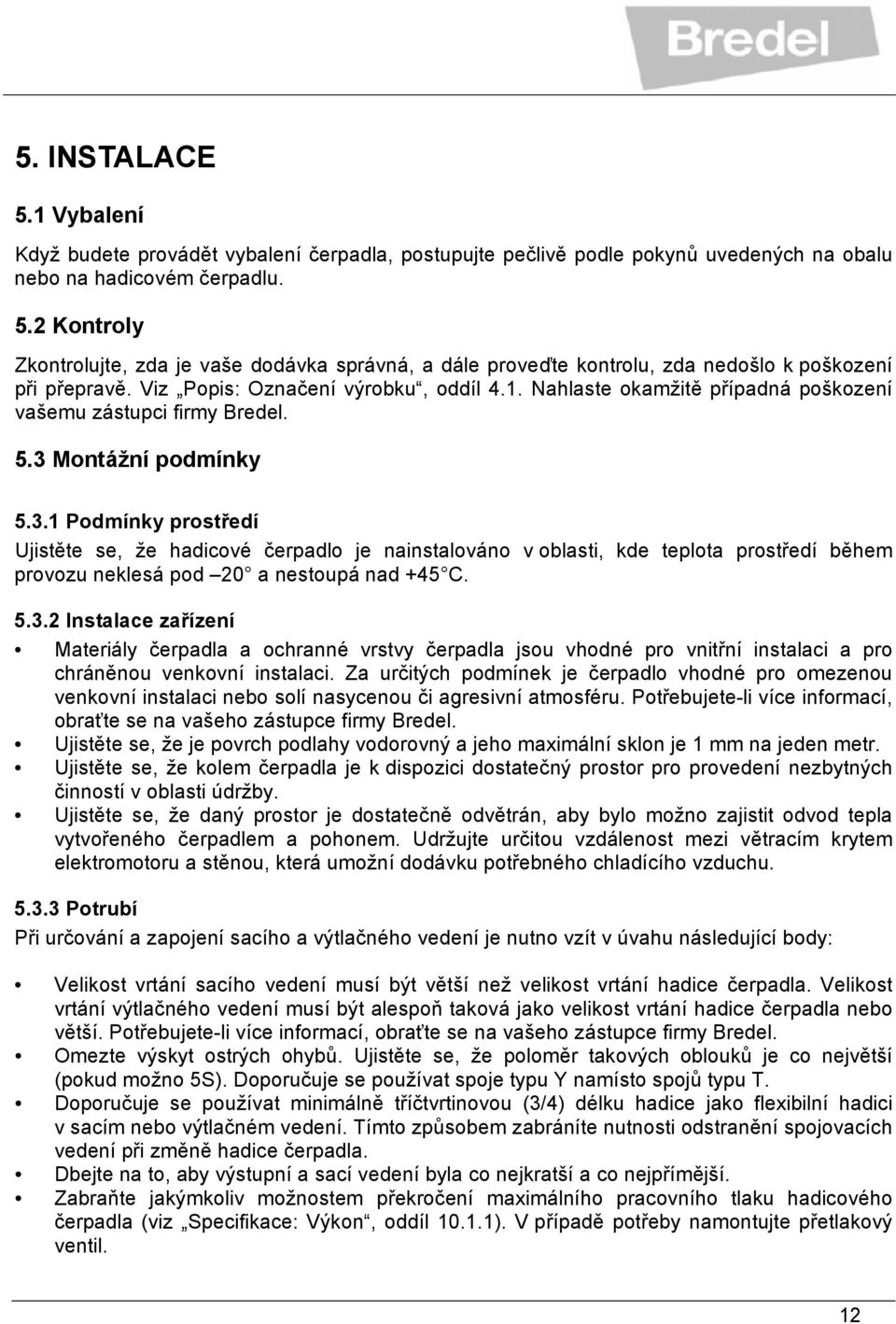

12 5. INSTALACE 5.1 Vybalení Když budete provádět vybalení čerpadla, postupujte pečlivě podle pokynů uvedených na obalu nebo na hadicovém čerpadlu. 5.2 Kontroly Zkontrolujte, zda je vaše dodávka správná, a dále proveďte kontrolu, zda nedošlo k poškození při přepravě. Viz Popis: Označení výrobku, oddíl 4.1. Nahlaste okamžitě případná poškození vašemu zástupci firmy Bredel. 5.3 Montážní podmínky Podmínky prostředí Ujistěte se, že hadicové čerpadlo je nainstalováno v oblasti, kde teplota prostředí během provozu neklesá pod 20 a nestoupá nad +45 C Instalace zařízení Materiály čerpadla a ochranné vrstvy čerpadla jsou vhodné pro vnitřní instalaci a pro chráněnou venkovní instalaci. Za určitých podmínek je čerpadlo vhodné pro omezenou venkovní instalaci nebo solí nasycenou či agresivní atmosféru. Potřebujete-li více informací, obraťte se na vašeho zástupce firmy Bredel. Ujistěte se, že je povrch podlahy vodorovný a jeho maximální sklon je 1 mm na jeden metr. Ujistěte se, že kolem čerpadla je k dispozici dostatečný prostor pro provedení nezbytných činností v oblasti údržby. Ujistěte se, že daný prostor je dostatečně odvětrán, aby bylo možno zajistit odvod tepla vytvořeného čerpadlem a pohonem. Udržujte určitou vzdálenost mezi větracím krytem elektromotoru a stěnou, která umožní dodávku potřebného chladícího vzduchu Potrubí Při určování a zapojení sacího a výtlačného vedení je nutno vzít v úvahu následující body: Velikost vrtání sacího vedení musí být větší než velikost vrtání hadice čerpadla. Velikost vrtání výtlačného vedení musí být alespoň taková jako velikost vrtání hadice čerpadla nebo větší. Potřebujete-li více informací, obraťte se na vašeho zástupce firmy Bredel. Omezte výskyt ostrých ohybů. Ujistěte se, že poloměr takových oblouků je co největší (pokud možno 5S). Doporučuje se používat spoje typu Y namísto spojů typu T. Doporučuje se používat minimálně tříčtvrtinovou (3/4) délku hadice jako flexibilní hadici v sacím nebo výtlačném vedení. Tímto způsobem zabráníte nutnosti odstranění spojovacích vedení při změně hadice čerpadla. Dbejte na to, aby výstupní a sací vedení byla co nejkratší a co nejpřímější. Zabraňte jakýmkoliv možnostem překročení maximálního pracovního tlaku hadicového čerpadla (viz Specifikace: Výkon, oddíl ). V případě potřeby namontujte přetlakový ventil. 12

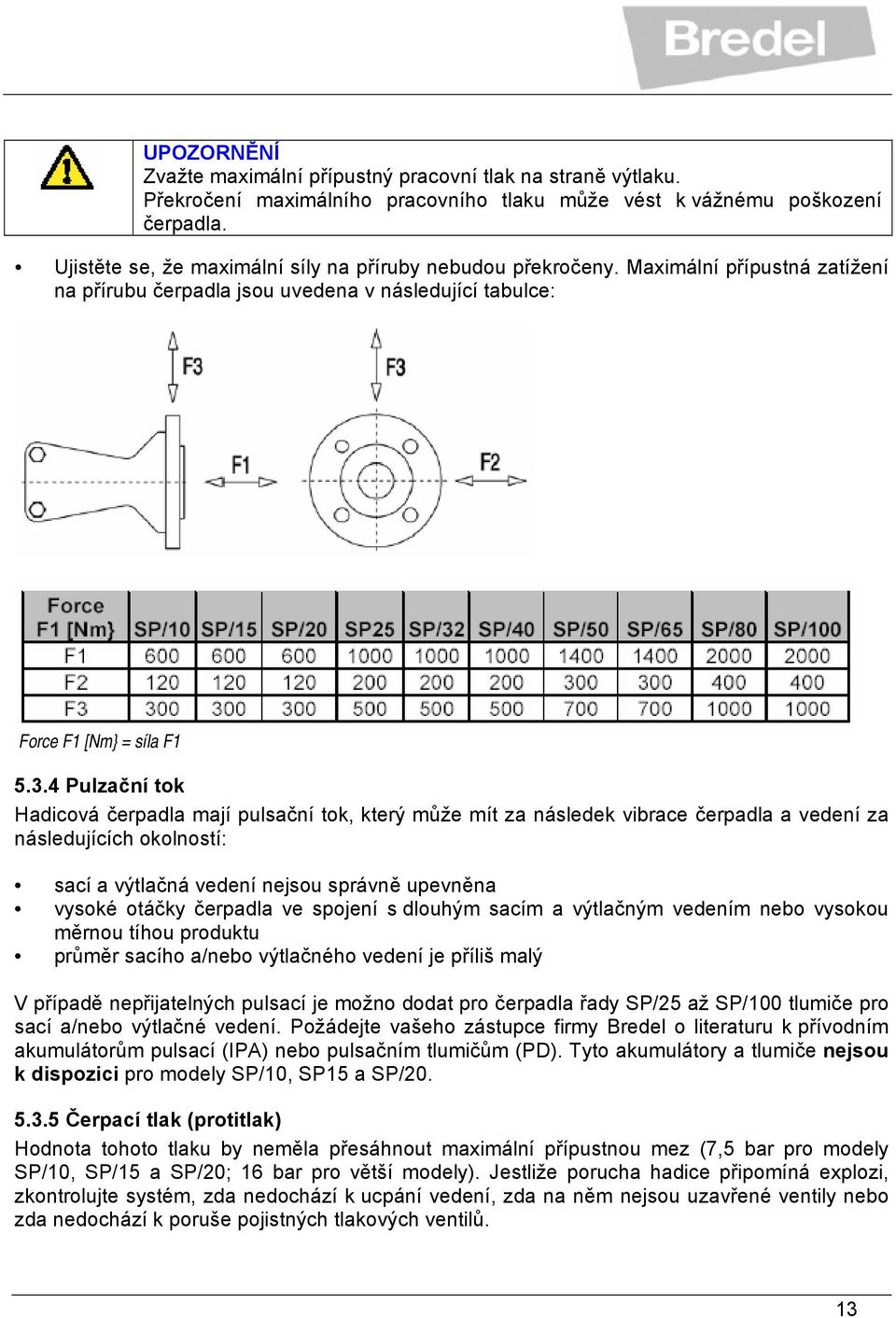

13 UPOZORNĚNÍ Zvažte maximální přípustný pracovní tlak na straně výtlaku. Překročení maximálního pracovního tlaku může vést k vážnému poškození čerpadla. Ujistěte se, že maximální síly na příruby nebudou překročeny. Maximální přípustná zatížení na přírubu čerpadla jsou uvedena v následující tabulce: Force F1 [Nm} = síla F Pulzační tok Hadicová čerpadla mají pulsační tok, který může mít za následek vibrace čerpadla a vedení za následujících okolností: sací a výtlačná vedení nejsou správně upevněna vysoké otáčky čerpadla ve spojení s dlouhým sacím a výtlačným vedením nebo vysokou měrnou tíhou produktu průměr sacího a/nebo výtlačného vedení je příliš malý V případě nepřijatelných pulsací je možno dodat pro čerpadla řady SP/25 až SP/100 tlumiče pro sací a/nebo výtlačné vedení. Požádejte vašeho zástupce firmy Bredel o literaturu k přívodním akumulátorům pulsací (IPA) nebo pulsačním tlumičům (PD). Tyto akumulátory a tlumiče nejsou k dispozici pro modely SP/10, SP15 a SP/ Čerpací tlak (protitlak) Hodnota tohoto tlaku by neměla přesáhnout maximální přípustnou mez (7,5 bar pro modely SP/10, SP/15 a SP/20; 16 bar pro větší modely). Jestliže porucha hadice připomíná explozi, zkontrolujte systém, zda nedochází k ucpání vedení, zda na něm nejsou uzavřené ventily nebo zda nedochází k poruše pojistných tlakových ventilů. 13

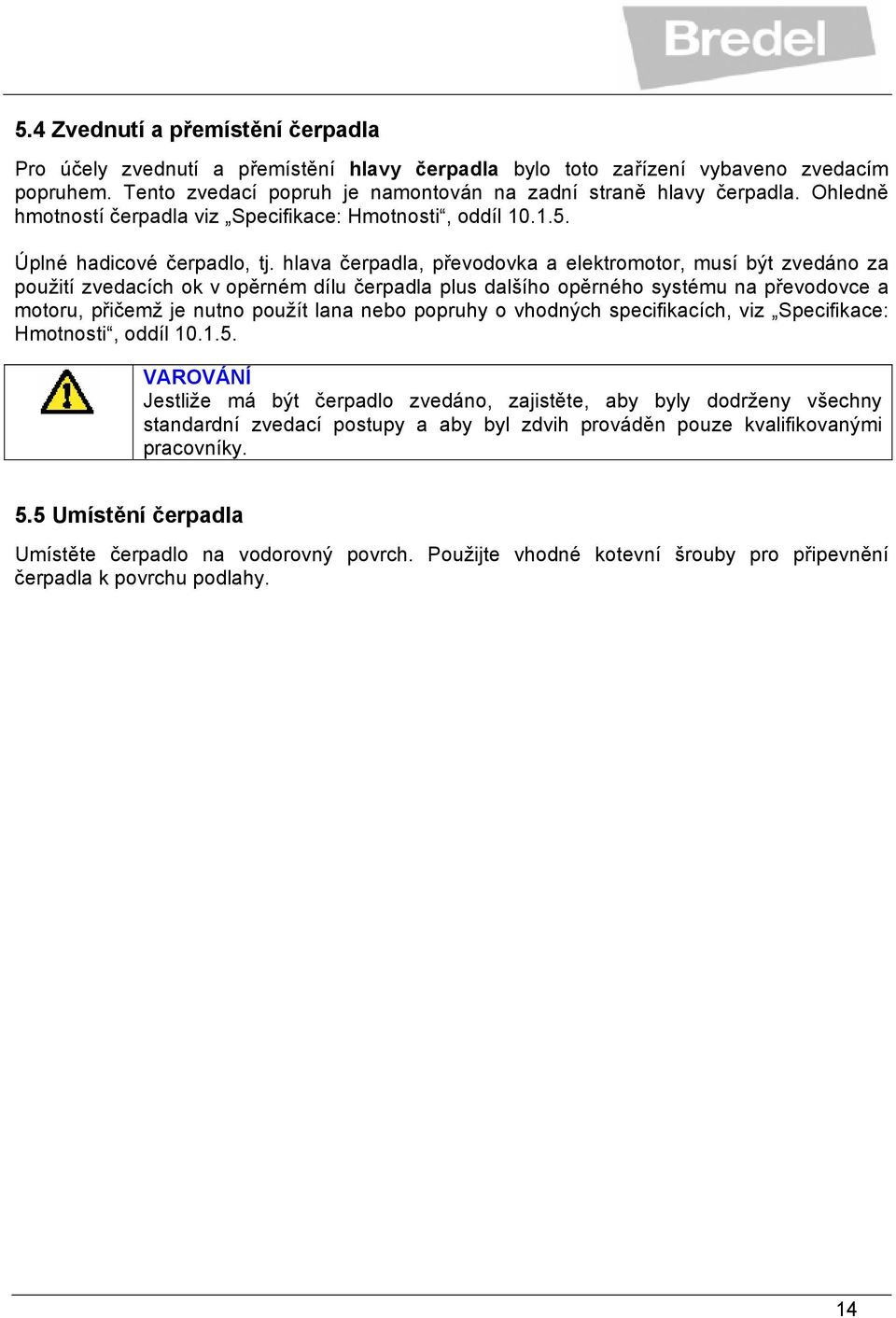

14 5.4 Zvednutí a přemístění čerpadla Pro účely zvednutí a přemístění hlavy čerpadla bylo toto zařízení vybaveno zvedacím popruhem. Tento zvedací popruh je namontován na zadní straně hlavy čerpadla. Ohledně hmotností čerpadla viz Specifikace: Hmotnosti, oddíl Úplné hadicové čerpadlo, tj. hlava čerpadla, převodovka a elektromotor, musí být zvedáno za použití zvedacích ok v opěrném dílu čerpadla plus dalšího opěrného systému na převodovce a motoru, přičemž je nutno použít lana nebo popruhy o vhodných specifikacích, viz Specifikace: Hmotnosti, oddíl VAROVÁNÍ Jestliže má být čerpadlo zvedáno, zajistěte, aby byly dodrženy všechny standardní zvedací postupy a aby byl zdvih prováděn pouze kvalifikovanými pracovníky. 5.5 Umístění čerpadla Umístěte čerpadlo na vodorovný povrch. Použijte vhodné kotevní šrouby pro připevnění čerpadla k povrchu podlahy. 14

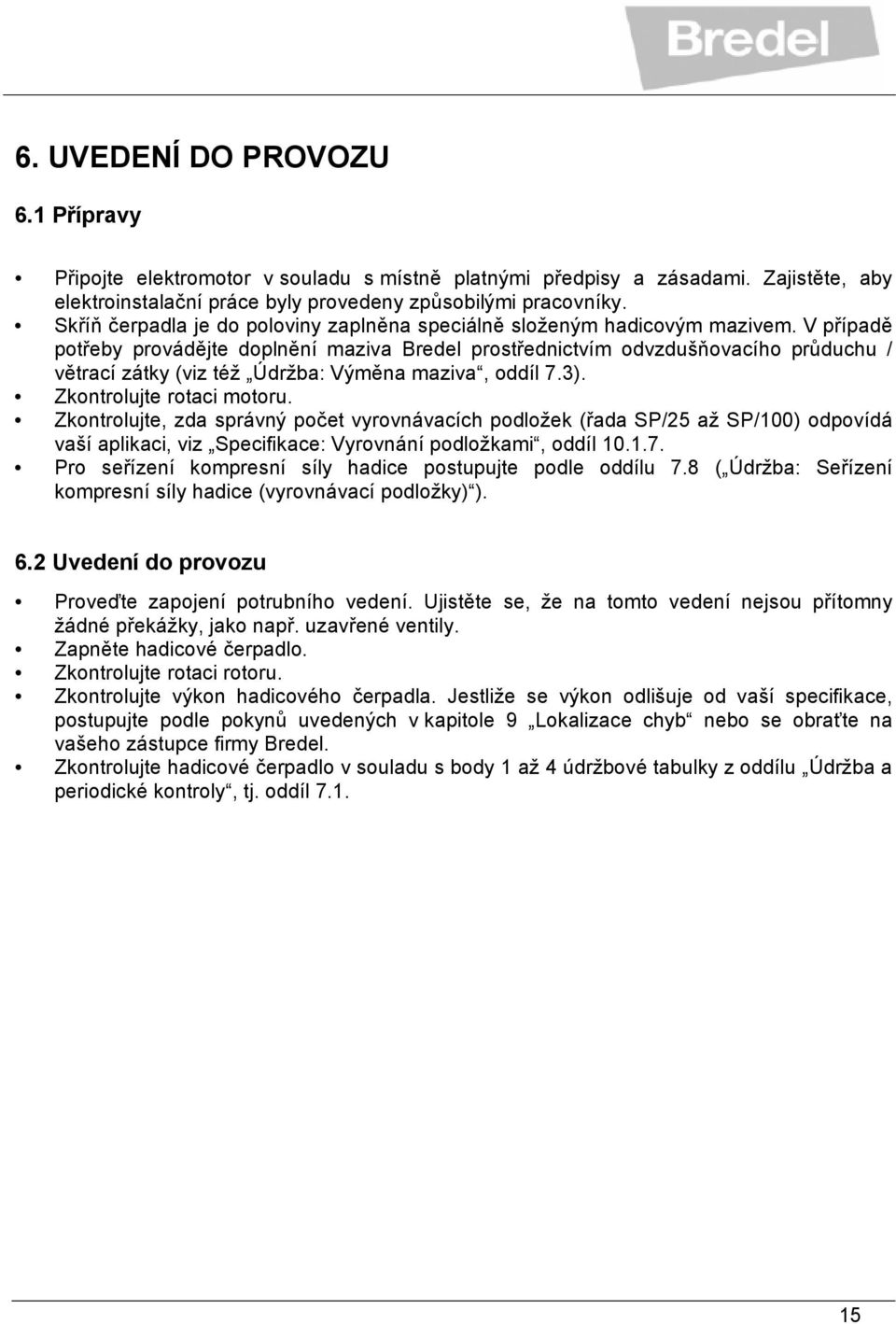

15 6. UVEDENÍ DO PROVOZU 6.1 Přípravy Připojte elektromotor v souladu s místně platnými předpisy a zásadami. Zajistěte, aby elektroinstalační práce byly provedeny způsobilými pracovníky. Skříň čerpadla je do poloviny zaplněna speciálně složeným hadicovým mazivem. V případě potřeby provádějte doplnění maziva Bredel prostřednictvím odvzdušňovacího průduchu / větrací zátky (viz též Údržba: Výměna maziva, oddíl 7.3). Zkontrolujte rotaci motoru. Zkontrolujte, zda správný počet vyrovnávacích podložek (řada SP/25 až SP/100) odpovídá vaší aplikaci, viz Specifikace: Vyrovnání podložkami, oddíl Pro seřízení kompresní síly hadice postupujte podle oddílu 7.8 ( Údržba: Seřízení kompresní síly hadice (vyrovnávací podložky) ). 6.2 Uvedení do provozu Proveďte zapojení potrubního vedení. Ujistěte se, že na tomto vedení nejsou přítomny žádné překážky, jako např. uzavřené ventily. Zapněte hadicové čerpadlo. Zkontrolujte rotaci rotoru. Zkontrolujte výkon hadicového čerpadla. Jestliže se výkon odlišuje od vaší specifikace, postupujte podle pokynů uvedených v kapitole 9 Lokalizace chyb nebo se obraťte na vašeho zástupce firmy Bredel. Zkontrolujte hadicové čerpadlo v souladu s body 1 až 4 údržbové tabulky z oddílu Údržba a periodické kontroly, tj. oddíl

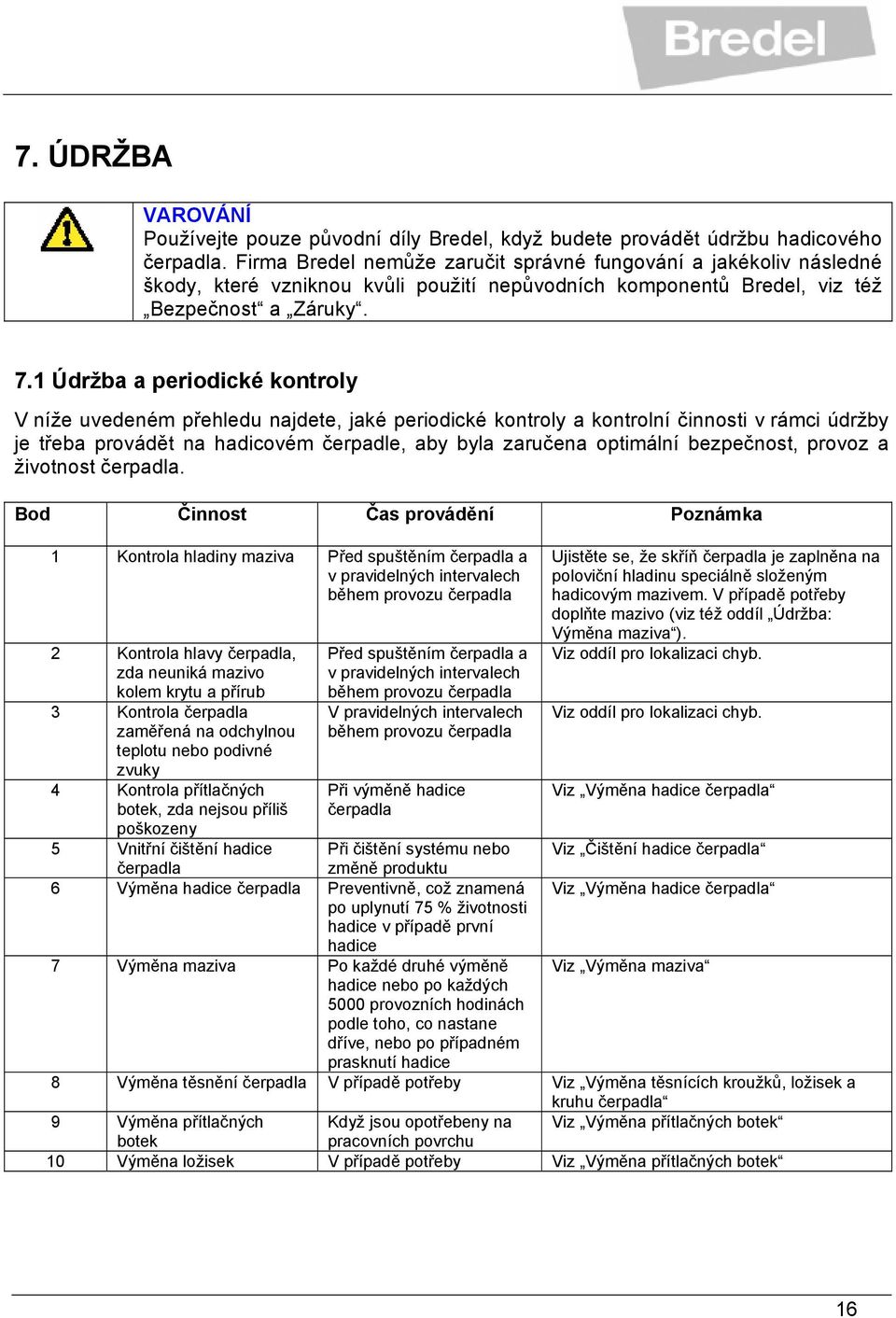

16 7. ÚDRŽBA VAROVÁNÍ Používejte pouze původní díly Bredel, když budete provádět údržbu hadicového čerpadla. Firma Bredel nemůže zaručit správné fungování a jakékoliv následné škody, které vzniknou kvůli použití nepůvodních komponentů Bredel, viz též Bezpečnost a Záruky. 7.1 Údržba a periodické kontroly V níže uvedeném přehledu najdete, jaké periodické kontroly a kontrolní činnosti v rámci údržby je třeba provádět na hadicovém čerpadle, aby byla zaručena optimální bezpečnost, provoz a životnost čerpadla. Bod Činnost Čas provádění Poznámka 1 Kontrola hladiny maziva Před spuštěním čerpadla a v pravidelných intervalech během provozu čerpadla 2 Kontrola hlavy čerpadla, zda neuniká mazivo kolem krytu a přírub 3 Kontrola čerpadla zaměřená na odchylnou teplotu nebo podivné zvuky 4 Kontrola přítlačných botek, zda nejsou příliš poškozeny 5 Vnitřní čištění hadice Před spuštěním čerpadla a v pravidelných intervalech během provozu čerpadla V pravidelných intervalech během provozu čerpadla Při výměně hadice čerpadla Při čištění systému nebo čerpadla změně produktu 6 Výměna hadice čerpadla Preventivně, což znamená po uplynutí 75 % životnosti hadice v případě první hadice 7 Výměna maziva Po každé druhé výměně hadice nebo po každých 5000 provozních hodinách podle toho, co nastane dříve, nebo po případném prasknutí hadice Ujistěte se, že skříň čerpadla je zaplněna na poloviční hladinu speciálně složeným hadicovým mazivem. V případě potřeby doplňte mazivo (viz též oddíl Údržba: Výměna maziva ). Viz oddíl pro lokalizaci chyb. Viz oddíl pro lokalizaci chyb. Viz Výměna hadice čerpadla Viz Čištění hadice čerpadla Viz Výměna hadice čerpadla Viz Výměna maziva 8 Výměna těsnění čerpadla V případě potřeby Viz Výměna těsnících kroužků, ložisek a kruhu čerpadla 9 Výměna přítlačných Když jsou opotřebeny na Viz Výměna přítlačných botek botek pracovních povrchu 10 Výměna ložisek V případě potřeby Viz Výměna přítlačných botek 16

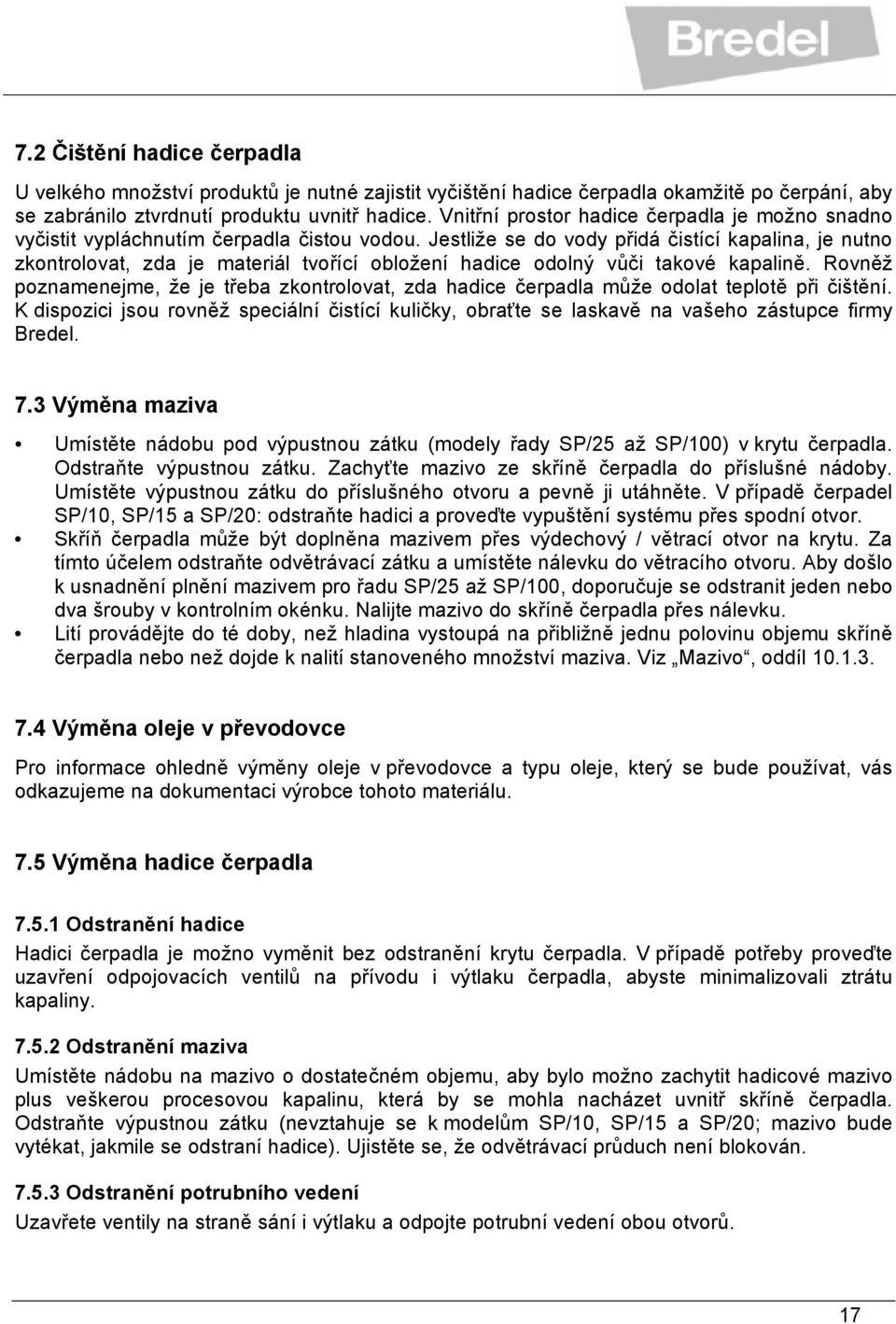

17 7.2 Čištění hadice čerpadla U velkého množství produktů je nutné zajistit vyčištění hadice čerpadla okamžitě po čerpání, aby se zabránilo ztvrdnutí produktu uvnitř hadice. Vnitřní prostor hadice čerpadla je možno snadno vyčistit vypláchnutím čerpadla čistou vodou. Jestliže se do vody přidá čistící kapalina, je nutno zkontrolovat, zda je materiál tvořící obložení hadice odolný vůči takové kapalině. Rovněž poznamenejme, že je třeba zkontrolovat, zda hadice čerpadla může odolat teplotě při čištění. K dispozici jsou rovněž speciální čistící kuličky, obraťte se laskavě na vašeho zástupce firmy Bredel. 7.3 Výměna maziva Umístěte nádobu pod výpustnou zátku (modely řady SP/25 až SP/100) v krytu čerpadla. Odstraňte výpustnou zátku. Zachyťte mazivo ze skříně čerpadla do příslušné nádoby. Umístěte výpustnou zátku do příslušného otvoru a pevně ji utáhněte. V případě čerpadel SP/10, SP/15 a SP/20: odstraňte hadici a proveďte vypuštění systému přes spodní otvor. Skříň čerpadla může být doplněna mazivem přes výdechový / větrací otvor na krytu. Za tímto účelem odstraňte odvětrávací zátku a umístěte nálevku do větracího otvoru. Aby došlo k usnadnění plnění mazivem pro řadu SP/25 až SP/100, doporučuje se odstranit jeden nebo dva šrouby v kontrolním okénku. Nalijte mazivo do skříně čerpadla přes nálevku. Lití provádějte do té doby, než hladina vystoupá na přibližně jednu polovinu objemu skříně čerpadla nebo než dojde k nalití stanoveného množství maziva. Viz Mazivo, oddíl Výměna oleje v převodovce Pro informace ohledně výměny oleje v převodovce a typu oleje, který se bude používat, vás odkazujeme na dokumentaci výrobce tohoto materiálu. 7.5 Výměna hadice čerpadla Odstranění hadice Hadici čerpadla je možno vyměnit bez odstranění krytu čerpadla. V případě potřeby proveďte uzavření odpojovacích ventilů na přívodu i výtlaku čerpadla, abyste minimalizovali ztrátu kapaliny Odstranění maziva Umístěte nádobu na mazivo o dostatečném objemu, aby bylo možno zachytit hadicové mazivo plus veškerou procesovou kapalinu, která by se mohla nacházet uvnitř skříně čerpadla. Odstraňte výpustnou zátku (nevztahuje se k modelům SP/10, SP/15 a SP/20; mazivo bude vytékat, jakmile se odstraní hadice). Ujistěte se, že odvětrávací průduch není blokován Odstranění potrubního vedení Uzavřete ventily na straně sání i výtlaku a odpojte potrubní vedení obou otvorů. 17

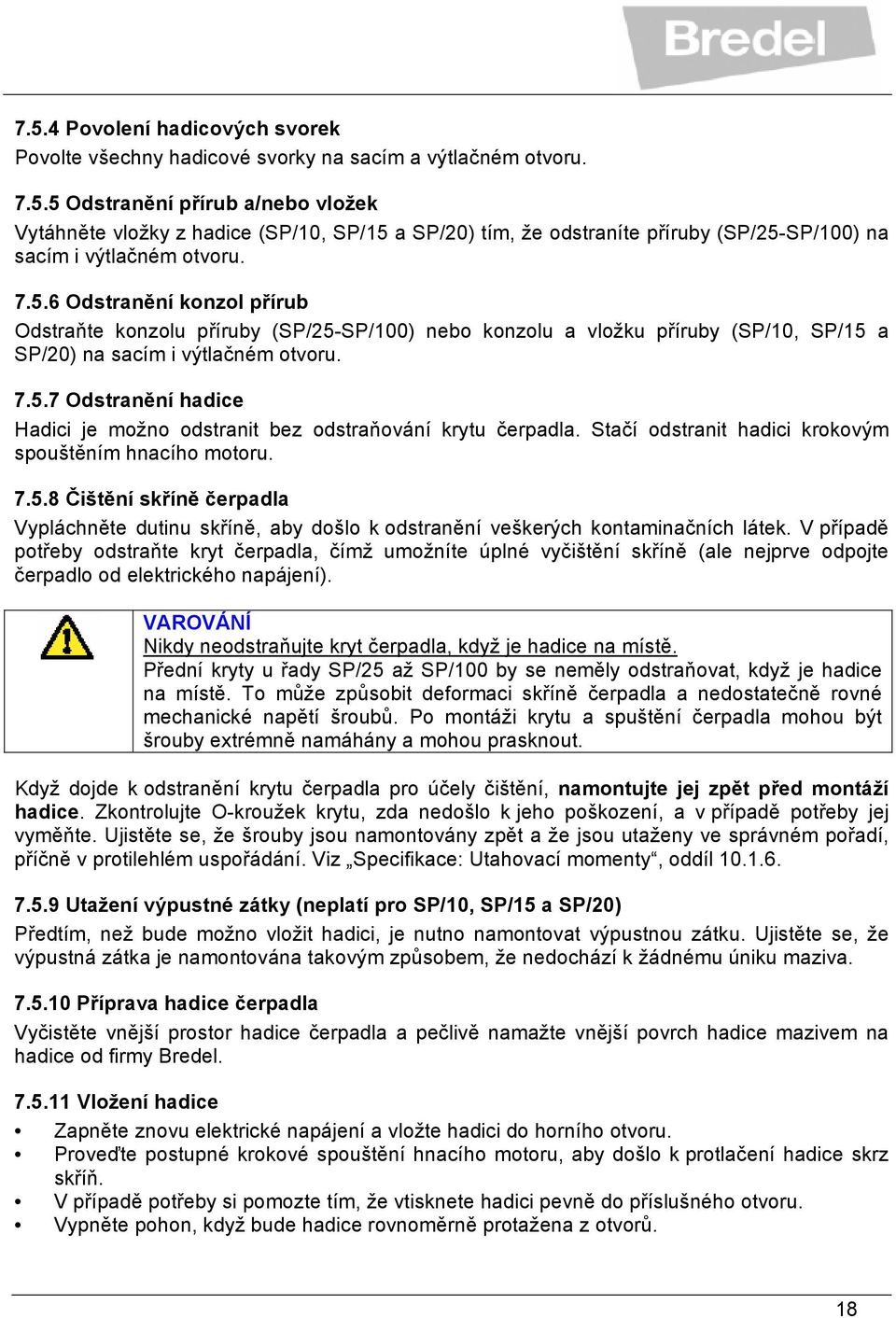

18 7.5.4 Povolení hadicových svorek Povolte všechny hadicové svorky na sacím a výtlačném otvoru Odstranění přírub a/nebo vložek Vytáhněte vložky z hadice (SP/10, SP/15 a SP/20) tím, že odstraníte příruby (SP/25-SP/100) na sacím i výtlačném otvoru Odstranění konzol přírub Odstraňte konzolu příruby (SP/25-SP/100) nebo konzolu a vložku příruby (SP/10, SP/15 a SP/20) na sacím i výtlačném otvoru Odstranění hadice Hadici je možno odstranit bez odstraňování krytu čerpadla. Stačí odstranit hadici krokovým spouštěním hnacího motoru Čištění skříně čerpadla Vypláchněte dutinu skříně, aby došlo k odstranění veškerých kontaminačních látek. V případě potřeby odstraňte kryt čerpadla, čímž umožníte úplné vyčištění skříně (ale nejprve odpojte čerpadlo od elektrického napájení). VAROVÁNÍ Nikdy neodstraňujte kryt čerpadla, když je hadice na místě. Přední kryty u řady SP/25 až SP/100 by se neměly odstraňovat, když je hadice na místě. To může způsobit deformaci skříně čerpadla a nedostatečně rovné mechanické napětí šroubů. Po montáži krytu a spuštění čerpadla mohou být šrouby extrémně namáhány a mohou prasknout. Když dojde k odstranění krytu čerpadla pro účely čištění, namontujte jej zpět před montáží hadice. Zkontrolujte O-kroužek krytu, zda nedošlo k jeho poškození, a v případě potřeby jej vyměňte. Ujistěte se, že šrouby jsou namontovány zpět a že jsou utaženy ve správném pořadí, příčně v protilehlém uspořádání. Viz Specifikace: Utahovací momenty, oddíl Utažení výpustné zátky (neplatí pro SP/10, SP/15 a SP/20) Předtím, než bude možno vložit hadici, je nutno namontovat výpustnou zátku. Ujistěte se, že výpustná zátka je namontována takovým způsobem, že nedochází k žádnému úniku maziva Příprava hadice čerpadla Vyčistěte vnější prostor hadice čerpadla a pečlivě namažte vnější povrch hadice mazivem na hadice od firmy Bredel Vložení hadice Zapněte znovu elektrické napájení a vložte hadici do horního otvoru. Proveďte postupné krokové spouštění hnacího motoru, aby došlo k protlačení hadice skrz skříň. V případě potřeby si pomozte tím, že vtisknete hadici pevně do příslušného otvoru. Vypněte pohon, když bude hadice rovnoměrně protažena z otvorů. 18

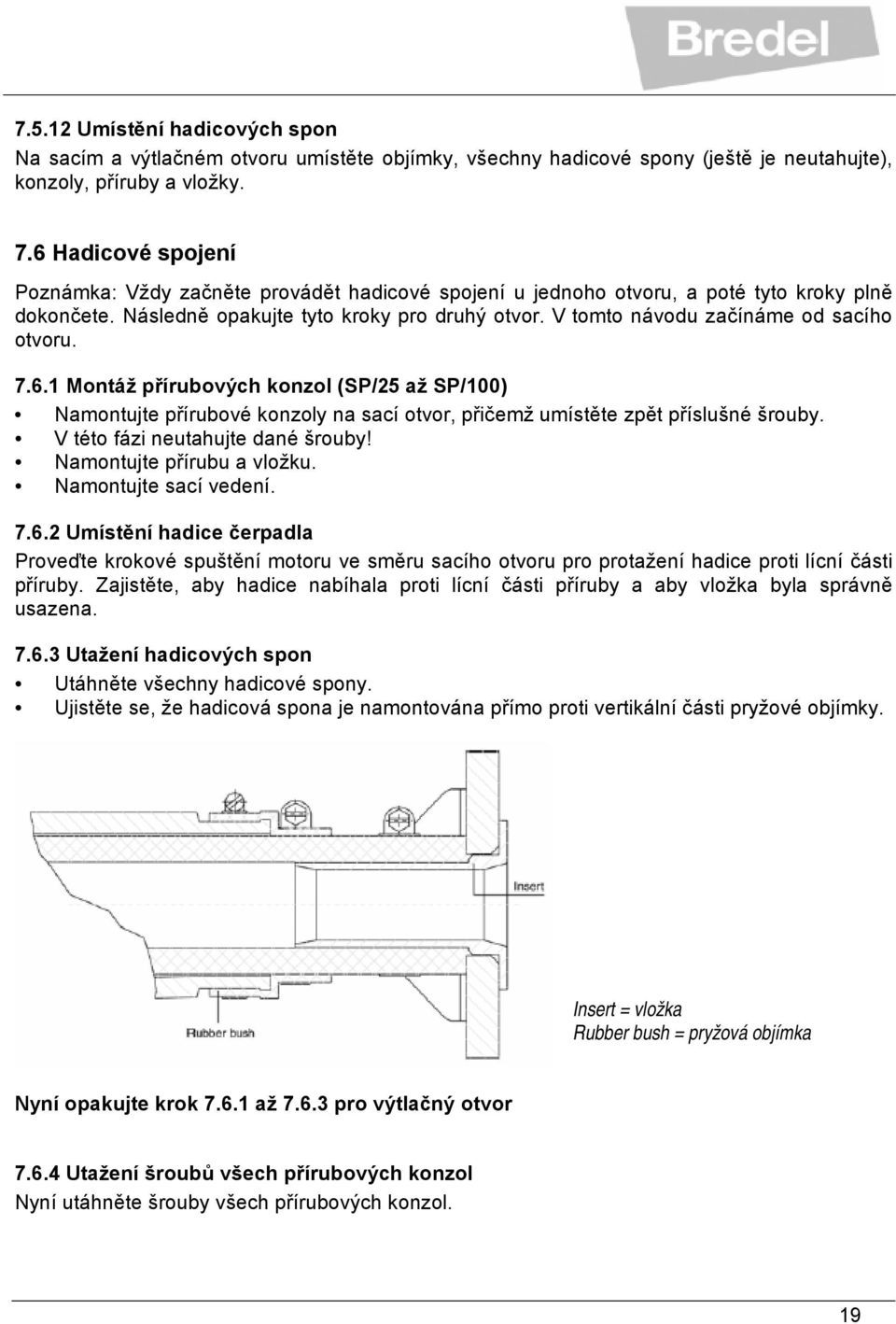

19 Umístění hadicových spon Na sacím a výtlačném otvoru umístěte objímky, všechny hadicové spony (ještě je neutahujte), konzoly, příruby a vložky. 7.6 Hadicové spojení Poznámka: Vždy začněte provádět hadicové spojení u jednoho otvoru, a poté tyto kroky plně dokončete. Následně opakujte tyto kroky pro druhý otvor. V tomto návodu začínáme od sacího otvoru Montáž přírubových konzol (SP/25 až SP/100) Namontujte přírubové konzoly na sací otvor, přičemž umístěte zpět příslušné šrouby. V této fázi neutahujte dané šrouby! Namontujte přírubu a vložku. Namontujte sací vedení Umístění hadice čerpadla Proveďte krokové spuštění motoru ve směru sacího otvoru pro protažení hadice proti lícní části příruby. Zajistěte, aby hadice nabíhala proti lícní části příruby a aby vložka byla správně usazena Utažení hadicových spon Utáhněte všechny hadicové spony. Ujistěte se, že hadicová spona je namontována přímo proti vertikální části pryžové objímky. Insert = vložka Rubber bush = pryžová objímka Nyní opakujte krok až pro výtlačný otvor Utažení šroubů všech přírubových konzol Nyní utáhněte šrouby všech přírubových konzol. 19

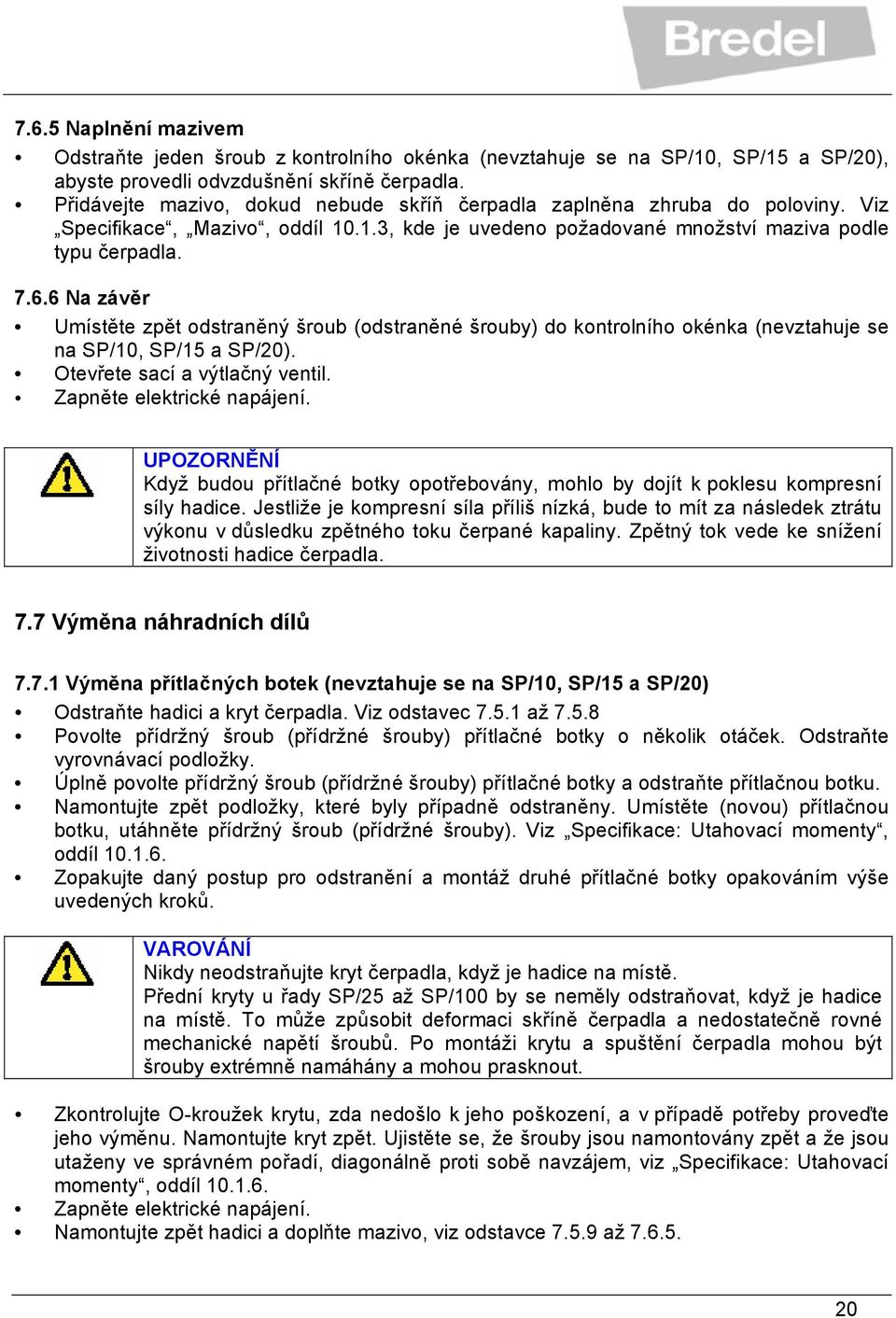

20 7.6.5 Naplnění mazivem Odstraňte jeden šroub z kontrolního okénka (nevztahuje se na SP/10, SP/15 a SP/20), abyste provedli odvzdušnění skříně čerpadla. Přidávejte mazivo, dokud nebude skříň čerpadla zaplněna zhruba do poloviny. Viz Specifikace, Mazivo, oddíl , kde je uvedeno požadované množství maziva podle typu čerpadla Na závěr Umístěte zpět odstraněný šroub (odstraněné šrouby) do kontrolního okénka (nevztahuje se na SP/10, SP/15 a SP/20). Otevřete sací a výtlačný ventil. Zapněte elektrické napájení. UPOZORNĚNÍ Když budou přítlačné botky opotřebovány, mohlo by dojít k poklesu kompresní síly hadice. Jestliže je kompresní síla příliš nízká, bude to mít za následek ztrátu výkonu v důsledku zpětného toku čerpané kapaliny. Zpětný tok vede ke snížení životnosti hadice čerpadla. 7.7 Výměna náhradních dílů Výměna přítlačných botek (nevztahuje se na SP/10, SP/15 a SP/20) Odstraňte hadici a kryt čerpadla. Viz odstavec až Povolte přídržný šroub (přídržné šrouby) přítlačné botky o několik otáček. Odstraňte vyrovnávací podložky. Úplně povolte přídržný šroub (přídržné šrouby) přítlačné botky a odstraňte přítlačnou botku. Namontujte zpět podložky, které byly případně odstraněny. Umístěte (novou) přítlačnou botku, utáhněte přídržný šroub (přídržné šrouby). Viz Specifikace: Utahovací momenty, oddíl Zopakujte daný postup pro odstranění a montáž druhé přítlačné botky opakováním výše uvedených kroků. VAROVÁNÍ Nikdy neodstraňujte kryt čerpadla, když je hadice na místě. Přední kryty u řady SP/25 až SP/100 by se neměly odstraňovat, když je hadice na místě. To může způsobit deformaci skříně čerpadla a nedostatečně rovné mechanické napětí šroubů. Po montáži krytu a spuštění čerpadla mohou být šrouby extrémně namáhány a mohou prasknout. Zkontrolujte O-kroužek krytu, zda nedošlo k jeho poškození, a v případě potřeby proveďte jeho výměnu. Namontujte kryt zpět. Ujistěte se, že šrouby jsou namontovány zpět a že jsou utaženy ve správném pořadí, diagonálně proti sobě navzájem, viz Specifikace: Utahovací momenty, oddíl Zapněte elektrické napájení. Namontujte zpět hadici a doplňte mazivo, viz odstavce až

21 7.7.2 Výměna těsnění a ložisek Odstraňte hadici čerpadla a kryt, viz odstavce až Odpojte čerpadlo od elektrického napájení. Povolte spojku na hnacím konci hřídele. Odstraňte přídržný kroužek rotoru a stáhněte rotor z hřídele. Odstraňte kryt ložiska pro SP/25 až SP/100 nebo spojovací kroužek a bezpečnostní kroužek pro SP/10, SP/15 a SP/20. Vytáhněte sestavu hřídele u strany rotoru. Použijte hřebenový lis a klínový blok pro odstranění obou ložisek z hřídele. Použijte pilník pro začištění klínových drážek. Odstraňte přírubová těsnění ze skříně a krytu ložiska. Doporučuje se provádět výměnu těsnění vždy, když dojde k odstranění hřídele. Předmažte ložiska lithiovým tukem. Použijte hřebenový lis a zatlačte nová ložiska na hřídel. Namažte plochy hřídele přípravkem proti zadření, abyste si usnadnili montáž. Zatlačte olejové těsnění do skříně. Vložte spojovací kroužek do drážky krytu ložiska. Zatlačte sestavu hřídele do skříně. Přidávejte tuk prostřednictvím tukové maznice a doplňte dutinu u skříně, dokud nebude tuk vytlačován skrz exponované přední ložisko. Poté odstraňte mazací potrubní vsuvku a vložte zátku do otvoru. Proveďte montáž krytu ložiska na danou skříň, abyste zajistili sestavu hřídele pro modely SP/25 až SP/100. Proveďte montáž bezpečnostního kroužku a zatlačte spojovací kroužek pro modely SP/10, SP/15 a SP/20. Umístěte klín rotoru a smontujte rotor. Zajištění proveďte přídržným kroužkem. Zkontrolujte O-kroužek krytu, zda nedošlo k jeho poškození, a v případě potřeby proveďte jeho výměnu. Namontujte kryt zpět. Ujistěte se, že šrouby jsou namontovány zpět a že jsou utaženy ve správném pořadí, diagonálně proti sobě navzájem, viz Specifikace: Utahovací momenty, oddíl Zapněte elektrické napájení k čerpadlu. Namontujte (novou) hadici čerpadla, viz odstavce až Seřízení kompresní síly hadice (vyrovnání podložkami) (nevztahuje se na SP/10, SP/15 a SP/20). Montáž a odstranění vyrovnávacích podložek je jednoduchá činnost, kterou je možno provést přes kontrolní okénko na přední části skříně čerpadla. Hadice čerpadla nebo kryt čerpadla nemusejí být odstraňovány. Aby se stanovil správný počet vyrovnávacích podložek pro vaši konkrétní aplikaci, postupujte podle pokynů v oddílu , Specifikace: Vyrovnání podložkami. 21

22 UPOZORNĚNÍ Příliš mnoho vyrovnávacích podložek, což znamená příliš vysokou kompresní sílu na hadici čerpadla, bude vytvářet příliš vysokou zátěž u hlavy čerpadla a hadice čerpadla, což může mít za následek snížení životnosti hadice čerpadla. Příliš málo vyrovnávacích podložek, což znamená příliš nízkou kompresní sílu na hadici čerpadla, bude vytvářet ztrátu výkonu a zpětný tok. Zpětný tok pak může mít za následek snížení životnosti hadice čerpadla. Provádějte krokové spouštění motoru, dokud nebude přítlačná botka umístěna v zorném poli kontrolního okénka. Odpojte čerpadlo od elektrického napájení. Povolte přídržné šrouby kontrolního okénka a odstraňte přídržné šrouby. Odstraňte kontrolní okénko. Je nutno dbát na to, aby nedošlo k poškození těsnění. Povolte přídržný šroub (přídržné šrouby) přítlačné botky o několik otáček. Provádějte montáž nebo odstraňování vyrovnávacích podložek, dokud nezískáte správný počet podložek (viz Specifikace: Vyrovnání podložkami, oddíl ). V rámci podpory při montáži si předtvarujte podložku kolem rotoru. Poté proveďte vložení se štěrbinou orientovanou kolem šroubu. Utáhněte přídržný šroub (přídržné šrouby) přítlačné botky za použití správné hodnoty utahovacího momentu (viz Specifikace: Utahovací momenty, oddíl ). UPOZORNĚNÍ Když se bude požadovat maximální sací výkon, musí být vyrovnání podložkami u čerpadla provedeno minimálně na protitlak 5 bar při odpovídajících otáčkách. Namontujte zpět kontrolní okénko. Zkontrolujte těsnění, zda nedošlo k jeho poškození, a v případě potřeby proveďte jeho výměnu. Ujistěte se, že všechny šrouby jsou namontovány zpět a že jsou utaženy ve správném pořadí, diagonálně proti sobě navzájem, viz Specifikace: Utahovací momenty, oddíl Zapněte elektrické napájení. 7.9 Montáž doplňkových příslušenství Montáž plovákového spínače pro kontrolu vysoké hladiny Poznámka: V případě řady SP/10, SP/15 a SP/20 se požaduje jiný typ krytu. Proveďte demontáž standardního odvzdušňovacího průduchu na krytu čerpadla. Stáhněte krytku standardního odvzdušňovacího průduchu z tohoto průduchu. Nahraďte krytku standardního odvzdušňovacího průduchu za krytku odvzdušňovacího průduchu s plovákovým spínačem pro kontrolu vysoké hladiny a nasuňte ji přes odvzdušňovací průduch. Namontujte odvzdušňovací průduch na kryt čerpadla. Připojte plovákový spínač pro kontrolu vysoké hladiny k elektrickému napájení. Mějte na paměti, že elektrický kontakt tohoto plovákového spínače je typu NC (normálně uzavřeno). Když bude hladina maziva (příliš) vysoká, tento kontakt se otevře. 22

23 7.9.2 Montáž plovákového spínače pro kontrolu nízké hladiny (nevztahuje se na SP/10, SP/15 a SP/20) Jestliže je čerpadlo naplněno mazivem, je nutno nejprve nutno odstranit toto mazivo. Umístěte nádobu pod výpustnou zátku v odvzdušňovacím potrubí na krytu čerpadla. Odstraňte výpustnou zátku. Zachyťte mazivo ze skříně čerpadla do nádoby. Vyměňte výpustnou zátku za plovákový spínač pro kontrolu nízké hladiny. Připojte plovákový spínač pro kontrolu nízké hladiny k elektrickému napájení. Mějte na paměti, že elektrický kontakt tohoto plovákového spínače je typu NC (normálně uzavřeno). To znamená, že: kontakt plovákového spínače pro kontrolu nízké hladiny se otevře, když bude hladina maziva (příliš) nízká. Ujistěte se, že se hladina maziva vrátí na předepsanou úroveň, viz: Údržba: Výměna maziva, oddíl

24 8. SKLADOVÁNÍ 8.1 Hadicové čerpadlo Skladujte hadicové čerpadlo nebo díly čerpadla v suchém prostoru. Ujistěte se, že hadicové čerpadlo nebo díly čerpadla nejsou vystaveny teplotám nižším než - 40 C nebo vyšším než +70 C. Zakryjte otvory vstupních a výstupních vývodů. Chraňte neošetřené součásti před korozí. Za tímto účelem používejte správné ochranné nebo balicí prostředky. Po dlouhé době klidu nebo dlouhodobém uskladnění se může stát, že statické zatížení hadice čerpadla způsobilo trvalou deformaci, která povede ke snížení životnosti hadice čerpadla. 8.2 Hadice čerpadla Hadici čerpadla skladujte v chladné a tmavé místnosti. Hadice čerpadla mají omezenou dobu životnosti. Po dvou letech dojde k zestárnutí hadicového materiálu, což bude mít za následek snížení životnosti hadice. 24

25 9. LOKALIZACE CHYB Jestliže nebude hadicové čerpadlo (správně) fungovat, postupujte podle níže uvedené kontrolní tabulky, abyste zjistili, zda můžete sami danou chybu odstranit. Pokud tomu tak nebude, obraťte se na vašeho zástupce firmy Bredel. Problém Možná příčina Opatření k nápravě Čerpadlo nepracuje Vysoká teplota čerpadla Nízký výkon/tlak Není k dispozici potřebné napětí. Došlo k zastavení rotoru. Došlo k aktivaci monitorovacího systému hladiny maziva. Používá se nestandardní hadicové mazivo. Nízká hladina maziva. Teplota produktu je příliš vysoká. Vnitřní tření na hadici způsobené blokovaným sáním nebo nevyhovujícími charakteristikami sání. Nadměrný počet vyrovnávacích podložek u botek rotoru čerpadla (nikoliv pro SP/10, SP/15 a SP/20). Vysoké otáčky čerpadla. Uzavírací ventil v sacím vedení je (částečně) uzavřen. Příliš nízký počet vyrovnávacích podložek u přítlačných botek. Došlo k prasknutí hadice nebo je hadice příliš opotřebená. Sací potrubí je (částečně) ucpáno nebo je na straně sání příliš málo produktu. Úroveň plnění hadice čerpadla je příliš nízká, jelikož jsou otáčky příliš vysoké vzhledem k viskozitě produktu, který je čerpán, a vzhledem k vstupnímu tlaku. Sací vedení může být příliš dlouhé nebo příliš úzké nebo nastává kombinace těchto faktorů. Zkontrolujte, zda je zapnutý spínač elektrického napájení. Zkontrolujte, zda je u čerpadla k dispozici elektrické napájení. Zkontrolujte, zda došlo k zastavení rotoru nesprávnou montáží hadice. Zkontrolujte, zda monitorovací systém hladiny maziva způsobil zastavení čerpadla. Zkontrolujte fungování kontroly hladiny maziva nebo zkontrolujte hladinu maziva. Obraťte se na zástupce firmy Bredel, který vám poradí správné mazivo. Přidejte mazivo Bredel, zkontrolujte požadované množství maziva, viz Údržba: Výměna maziva. Obraťte se na zástupce firmy Bredel, který vám poradí maximální teplotní rozsah produktu. Zkontrolujte potrubí / ventily, zda nedošlo k jejich ucpání. Zajistěte, aby sací potrubí bylo co nejkratší a aby byl průměr dostatečně velký. Postupujte podle schématu, viz Specifikace: Specifikace vyrovnávacích podložek. Odstraňte přebývající vyrovnávací podložky. Snižte otáčky čerpadla na minimum. Obraťte se na vašeho zástupce, který vám poradí optimální otáčky čerpadla. Proveďte plné otevření ventilu. Obraťte se na příslušné schéma (viz Specifikace: Specifikace vyrovnávacích podložek ). Namontujte správný počet vyrovnávacích podložek. Vyměňte hadici, viz Údržba: Výměna hadice čerpadla. Zajistěte, aby sací vedení bylo vyčištěno od všech ucpání a aby bylo k dispozici dostatečné množství produktu. Obraťte se na zástupce firmy Bredel, který vám doporučí vhodné řešení. 25

26 Problém Možná příčina Opatření k nápravě Vibrace u čerpadla a potrubí Narušené šrouby předního krytu Krátká životnost hadice Hadice je vtažena do čerpadla Únik maziva u přírubové konzoly Sací a výtlačné vedení není správně zajištěno. Vysoké otáčky čerpadla s dlouhým sacím a výtlačným vedením nebo vysoká měrná tíha produktu nebo kombinace těchto faktorů. Příliš úzký průměr sacího a/nebo výtlačného vedení. Došlo k (de)montáži krytu čerpadla s hadicí k čerpadlu. Chemické narušení hadice. Vysoké otáčky čerpadla. Vysoký výtlačný tlak. Vysoká teplota produktu. Vysoké pulsace. Nedostatečná nebo žádná hladina maziva v hlavě čerpadla. Není k dispozici žádné původní mazivo Bredel. Extrémně vysoký vstupní tlak větší než 300 kpa. Hadice je blokována nějakým nestlačitelným předmětem v hadici. Hadici není možno stlačit a dojde k jejímu vtažení do skříně čerpadla. Došlo k povolení šroubů u přírubové konzoly. Došlo k povolení šroubů u hadicových spon. Proveďte kontrolu a zajištění potrubí. Snižte otáčky čerpadla. Zkraťte délku vedení na sání i výtlaku, bude-li to možné. Obraťte se na zástupce firmy Bredel, který vám doporučí vhodné řešení. Zvyšte průměr sacího/výtlačného vedení. Nikdy neprovádějte (de)montáž krytu, když je hadice stále ještě v čerpadlu. Zkontrolujte slučitelnost materiálu hadice s čerpaným produktem. Obraťte se na zástupce firmy Bredel, který vám doporučí vhodný výběr hadice. Snižte otáčky čerpadla. Maximální pracovní tlak je 16 bar. Zkontrolujte, zda nedošlo k ucpání výtlačného vedení, zda jsou uzavírací ventily plně otevřeny a zda odlehčovací tlakový ventil správně funguje (je-li přítomen na výtlačném vedení). Obraťte se na zástupce firmy Bredel, který vám doporučí vhodný výběr hadice. Proveďte změnu podmínek výtlaku a přívodu. Přidejte mazivo, viz Údržba: Výměna maziva. Obraťte se na zástupce firmy Bredel, který vám doporučí vhodný výběr maziva. Snižte vstupní tlak. Odstraňte hadici, zkontrolujte, zda není ucpaná a v případě potřeby ji vyměňte. Utáhněte na stanovenou hodnotu pro nastavení utahovacích momentů (viz Specifikace: Utahovací momenty ). Utáhněte na stanovenou hodnotu pro nastavení utahovacích momentů (viz Specifikace: Utahovací momenty ). 26

27 10. SPECIFIKACE 10.1 Hlava čerpadla Výkon Popis SP/10 SP/15 SP/20 SP/25 SP/32 SP/40 SP/50 SP/65 SP/80 SP/100 Max. výkon, ve spojitém režimu 0,11 0,38 0,62 1,80 3,25 6,0 10,5 20,0 28,0 36,0 [m 3 /h] Max. výkon, v přerušovaném 0,16 0,60 1,09 2,88 5,25 9,6 17,5 32,0 42,0 60,0 režimu [m 3 /h]* Výkon na otáčku [l/ot] ,083 0,152 0,30 0,625 1,33 2,9 6,7 11,7 20,0 Max. přípustný výtlačný tlak [kpa] Přípustná teplota prostředí [ C] - 20 až + 45 Přípustná teplota produktu [ C] - 10 až + 80 Hladina hluku ve vzdálenosti 1 m db(a)] * Přerušovaná zátěž: Nechejte čerpadlo v klidu, aby vychladlo po dobu alespoň jedné hodiny po dvou hodinách provozu Materiály Popis Skříň čerpadla Kryt Rotor čerpadla Přítlačná botka Podpěra čerpadla Přírubová konzola Montážní materiál krytu čerpadla Montážní materiál podpěry čerpadla Těsnění Objímka Materiál Litina Syntetický materiál SP/10, SP/15 Na zvláštní objednávku: měkká ocel SP/20 až SP/100: ocel Litina Hliník (nevztahuje se na SP/10, SP/15 a SP/20) Měkká ocel, pozinkovaná Měkká ocel, pozinkovaná Měkká ocel, pozinkovaná Měkká ocel, pozinkovaná Nitril Neopren 27

28 Mazivo Požadované množství maziva [v litrech] SP/10 SP/15 SP/20 SP/25 SP/32 SP/40 SP/50 SP/65 SP/80 SP100 0,25 0,50 0, Povrchová úprava Hlava čerpadla je opatřena dvousložkovým základním epoxidovým nátěrem. Po vysušení musí být tloušťka vrstvy alespoň 30 mikronů. Následně jsou tyto komponenty opatřovány dvousložkovým polyuretanovým krycím nátěrem, v barevném provedení RAL 5017 modrá a při lesklosti 100%. Po zaschnutí tohoto nátěru musí být tloušťka vrstvy alespoň 30 mikronů. V případě pozinkovaných součástí je s výjimkou montážních/opěrných prvků zajištěna vrstva elektrolytického zinku o tloušťce mikronů. 28

29 Hmotnosti a rozměry Popis Hmotnosti a rozměry podle modelu čerpadla Řada SP/10 SP/15 SP/20 SP/25 SP/32 SP/40 SP/50 SP/65 SP/80 SP/100 Čistá hmotnost čerpadla (kg) Hrubá hmotnost čerpadla (kg) Rozměry přepravky (cm) 30x26x 27 37x32x2 8 37x32x2 8 72x56x 55 87x62x 65 87x76x x90x x105 x84 148x124x x145x 107 Objem (m 3 ) ,222 0,35 0,42 0,65 1,12 1,71 2,64 Rozměry 10x31x 15x36x 19x36x 25x53x 32x61x 40x66x 50x80x 65x99x 80x120x 100x144x hadice čerpadla (mm) Hmotnost hadice 0,35 0,70 0, ,80 6,40 11, čerpadla (kg) Požadované množství 0,25 0,50 0, maziva (litry) Hmotnost maziva(kg) 0,30 0,60 0,60 2,5 3, Hmotnost podpěr 0,75 1,60 1, [sada](kg) Hmotnost hřídele 0,50 0,90 0, , čerpadla (kg) Hmotnost rotoru (kg) 0,75 2,50 2, Hmotnost přítlačných botek [sada] ,70 1,10 2 2, (kg) Hmotnost krytu čerpadla(kg) 0,2 0,65 0, Hmotnost skříně čerpadla 5,70 10,7 10, , (kg) Přírubové spojení bez vložek 1,47 1,72 1,90 2,98 4,26 4,88 6,38 7,80 11,4 14,9 [sada](kg) Vložka [sada] (kg) 0,04 0,05 0,07 0,13 0,18 0,34 0,46 3,13 4,06 5,69 29

30 Utahovací momenty Popis Utahovací momenty v [Nm] podle typu čerpadla SP/10 SP/15 SP/20 SP/25 SP/32 SP/40 SP/50 SP/65 SP/80 SP/100 Přítlačná botka Kryt 3,5 3, Kontrolní okénko ,75 1,75 1,75 1,75 1,75 3,5 3,5 Hadicová spona Svorka pryžové objímky 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75 1,75 Přírubová konzola Podpěra

31 Vyrovnávací podložky Když jsou teploty vyšší než 60 C, používejte vždy o jednu vyrovnávací podložku méně, než je uvedeno. Počet vyrovnávacích podložek vždy zaokrouhlete nahoru. 31

32 Seznam dílů: SP/10-SP/15 32

33 Legenda: Insert = vložka Pump Hose = hadice čerpadla STICKER = nálepka Left = vlevo Right = vpravo Optional = na zvláštní objednávku Seznam dílů: SP/10-SP/15 Pozice Počet Popis SP/10 SP/ Skříň čerpadla Kryt čerpadla Rotor Hřídel čerpadla R 1 Montážní podpěra pravá R R 106L 1 Montážní podpěra levá L L Identifikační štítek Z Z A 2 Svorníkový šroub F F Válečkové ložisko u válce B B Kuličkové ložisko s hlubokou drážkou B B Spojovací kroužek S S Olejové těsnění S S Klín hnacího systému F F Klín rotoru F F Přídržný kroužek F F Pryžová objímka Spona hadice C C Spona hadice C C O-kroužek S S Šroub se šestihrannou hlavou F F Pružná podložka F F Šroub se šestihrannou hlavou F F Pružná podložka F F Šroub se šestihrannou hlavou F F Mazivo Nálepka s UPOZORNĚNÍM Odvzdušňovací krytka ,04 kg Tuk Z ,06 kg Tuk Z Šroub F F Čistící houba Vložka - přídržná příruba Vložka - nerez ocel Vložka - teflon/ptfe Vložka - PVDF Rozpěrné pojistné kroužky F F Rozpěrné pojistné kroužky F F Podložka F F

34 Seznam dílů: SP/20 H-L 34

35 Seznam dílů: SP/20 H-L Pozice Počet Popis SP/20 H SP/20 L 1 1 Skříň čerpadla Kryt čerpadla STD STD 3 1 Rotor H L 4 1 Pump Shift Montážní podpěra pravá R R 6 1 Montážní podpěra levá L L 7 1 Identifikační štítek Z020108H Z020108L 8 2 Svorníkový šroub F F Válečkové ložisko u válce B B Kuličkové ložisko s hlubokou drážkou B B Spojovací kroužek S S Olejové těsnění S S Klín hnacího systému F F Klín rotoru F F Přídržný kroužek F F Pryžová objímka Spona hadice C C Spona hadice C C O-kroužek S S Šroub se šestihrannou hlavou F F Pružná podložka F F Plochá podložka F F Šroub se šestihrannou hlavou F F ,5 L Mazivo Nálepka s UPOZORNĚNÍM ,06 kg Tuk Z Z Šroub se šestihrannou hlavou F F Vložka - přídržná příruba W W Přídržný kroužek F F Přídržný kroužek F F Pružná podložka F F Šroub se šestihrannou hlavou F F Pružná podložka F F Odvzdušňovací krytka Koleno 90 º Oko

36 Seznam dílů: SP/25, SP/32, SP/40 a SP/50 36

37 Legenda: Insert = vložka Pump Hose = hadice čerpadla STICKER = nálepka See detail = viz detail Staal = ocel Optional = na zvláštní objednávku Seznam dílů: SP/25, SP/32, SP/40 a SP/50 Pozice Počet Popis SP/25 SP/32 SP/40 SP/ Skříň čerpadla Kryt čerpadla Rotor Pump Shift Kryt ložiska R 1 Montážní podpěra pravá R R R R 106L 1 Montážní podpěra levá L L L L 106B 1 Montážní podpěra B B B B 106S 1 Montážní podpěra S S Vyrovnávací podložka Vyrovnávací podložka Vyrovnávací podložka Vyrovnávací podložka Identifikační štítek Z Z Z Z A 4 Svorníkový šroub F F F F Přítlačná botka Válečkové ložisko u válce B B B B Kuličkové ložisko s hlubokou drážkou B B B B Spojovací kroužek S S S S Olejové těsnění S S S S O-kroužek S S S S Klín hnacího systému F F F F Klín rotoru F F F F Přídržný kroužek F F F F Pryžová objímka Spona hadice C C C C Spona hadice C C C C Spona hadice C C C C Pryžové těsnění pro kryt Šroub se šestihrannou hlavou F F Šroub se šestihrannou hlavou F Šroub se šestihrannou hlavou F A 2 Šroub s kuželovým důlkem na konci - F F F
