PŘEHLED PRODUKTŮ 2016

Transkript

1 PŘEHLED PRODUKTŮ 2016

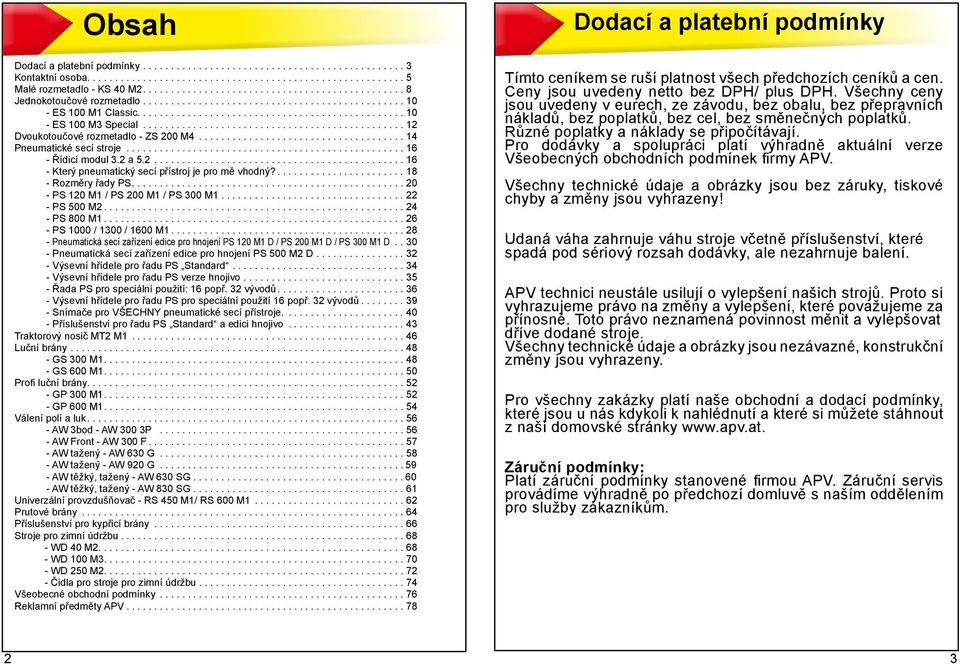

2 Obsah Dodací a platební podmínky Kontaktní osoba Malé rozmetadlo - KS 40 M Jednokotoučové rozmetadlo ES 100 M1 Classic ES 100 M3 Special Dvoukotoučové rozmetadlo - ZS 200 M Pneumatické secí stroje Řídicí modul 3.2 a Který pneumatický secí přístroj je pro mě vhodný? Rozměry řady PS PS 120 M1 / PS 200 M1 / PS 300 M PS 500 M PS 800 M PS 1000 / 1300 / 1600 M Pneumatická secí zařízení edice pro hnojení PS 120 M1 D / PS 200 M1 D / PS 300 M1 D Pneumatická secí zařízení edice pro hnojení PS 500 M2 D Výsevní hřídele pro řadu PS Standard Výsevní hřídele pro řadu PS verze hnojivo Řada PS pro speciální použití: 16 popř. 32 vývodů Výsevní hřídele pro řadu PS pro speciální použití 16 popř. 32 vývodů Snímače pro VŠECHNY pneumatické secí přístroje Příslušenství pro řadu PS Standard a edici hnojivo Traktorový nosič MT2 M Luční brány GS 300 M GS 600 M Profi luční brány GP 300 M GP 600 M Válení polí a luk AW 3bod - AW 300 3P AW Front - AW 300 F AW tažený - AW 630 G AW tažený - AW 920 G AW těžký, tažený - AW 630 SG AW těžký, tažený - AW 830 SG Univerzální provzdušňovač - RS 450 M1/ RS 600 M Prutové brány Příslušenství pro kypřicí brány Stroje pro zimní údržbu WD 40 M WD 100 M WD 250 M Čidla pro stroje pro zimní údržbu Všeobecné obchodní podmínky Reklamní předměty APV Dodací a platební podmínky Tímto ceníkem se ruší platnost všech předchozích ceníků a cen. Ceny jsou uvedeny netto bez DPH/ plus DPH. Všechny ceny jsou uvedeny v eurech, ze závodu, bez obalu, bez přepravních nákladů, bez poplatků, bez cel, bez směnečných poplatků. Různé poplatky a náklady se připočítávají. Pro dodávky a spolupráci platí výhradně aktuální verze Všeobecných obchodních podmínek firmy APV. Všechny technické údaje a obrázky jsou bez záruky, tiskové chyby a změny jsou vyhrazeny! Udaná váha zahrnuje váhu stroje včetně příslušenství, které spadá pod sériový rozsah dodávky, ale nezahrnuje balení. APV technici neustále usilují o vylepšení našich strojů. Proto si vyhrazujeme právo na změny a vylepšení, které považujeme za přínosné. Toto právo neznamená povinnost měnit a vylepšovat dříve dodané stroje. Všechny technické údaje a obrázky jsou nezávazné, konstrukční změny jsou vyhrazeny. Pro všechny zakázky platí naše obchodní a dodací podmínky, které jsou u nás kdykoli k nahlédnutí a které si můžete stáhnout z naší domovské stránky Záruční podmínky: Platí záruční podmínky stanovené firmou APV. Záruční servis provádíme výhradně po předchozí domluvě s naším oddělením pro služby zákazníkům. 2 3

3 Dodací a platební podmínky Technické předpisy V případě používání všech strojů firmy APV je uživatel odpovědný za dodržování zákona o silničním provozu platného v daném státě. APV neručí za konstrukci a montáž rozmetadel, resp. secích zařízení. Nákup po zkoušce na poli: Čas a rozsah zkoušky na poli určí příslušný zástupce a tato zkouška bude vykonaná za přítomnosti zástupce společnosti APV. Zkouška na poli je v zásadě zdarma, v případě, že zákazník po zkoušce na poli odstoupí od smlouvy, budou mu účtovány skutečné náklady, které prodávajícímu vznikly. Kupující je povinen uhradit prodávajícímu tyto náklady do 14 dnů. Zkoušky na poli se vykonávají pouze po předchozí písemně potvrzené dohodě mezi kupujícím a prodávajícím. Bohdana BACAKOVA Prodej CZ, SK Tel: bb@apv.at Kontaktní osoba u firmy APV Česko a Slovensko Kontaktní osoby pro ostatní země najdete na našich webových stránkách Naše zakázkové centrum Tel: order@apv.at Na tento nákup se vztahují naše Všeobecné a obchodní podmínky! Výňatek z těchto Všeobecných a obchodních podmínek najdete na straně a úplnou verzi si můžete stáhnout na naší domovské stránce! Náš zákaznický servis (v německém a anglickém jazyce) Michael Kainrath Tel: mik@apv.at Christoph HACKL Tel: ch@apv.at Rupert LANG Tel: rl@apv.at Peter BAUER Tel: pb@apv.at 4 5

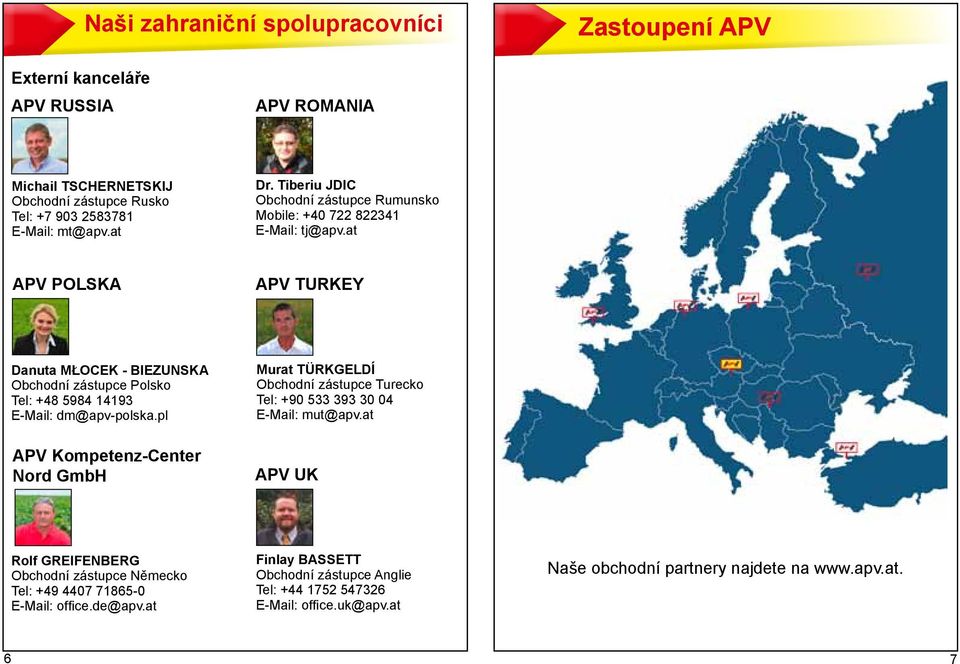

4 Naši zahraniční spolupracovníci Zastoupení APV Externí kanceláře APV RUSSIA APV ROMANIA Michail TSCHERNETSKIJ Obchodní zástupce Rusko Tel: Dr. Tiberiu JDIC Obchodní zástupce Rumunsko Mobile: APV POLSKA APV TURKEY Danuta Młocek - BIEZUNSKA Obchodní zástupce Polsko Tel: dm@apv-polska.pl Murat TÜRKGELDÍ Obchodní zástupce Turecko Tel: mut@apv.at APV Kompetenz-Center Nord GmbH APV UK Rolf GREIFENBERG Obchodní zástupce Německo Tel: office.de@apv.at Finlay Bassett Obchodní zástupce Anglie Tel: office.uk@apv.at Naše obchodní partnery najdete na 6 7

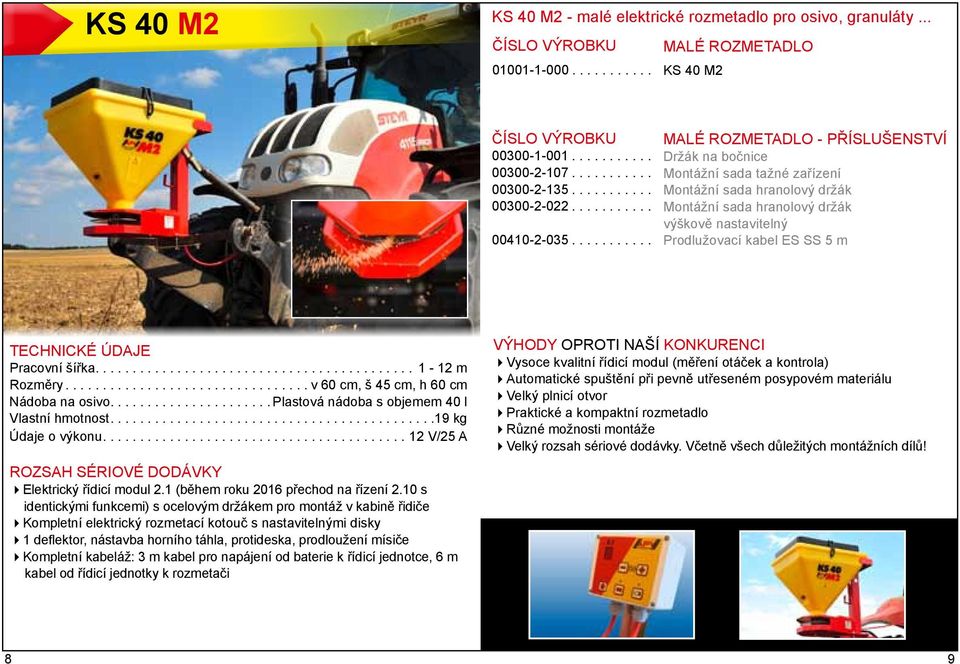

5 KS 40 M2 KS 40 M2 - malé elektrické rozmetadlo pro osivo, granuláty... MALÉ ROZMETADLO KS 40 M MALÉ ROZMETADLO - PŘÍSLUŠENSTVÍ Držák na bočnice Montážní sada tažné zařízení Montážní sada hranolový držák Montážní sada hranolový držák výškově nastavitelný Prodlužovací kabel ES SS 5 m Pracovní šířka m Rozměry... v 60 cm, š 45 cm, h 60 cm Nádoba na osivo.... Plastová nádoba s objemem 40 l Vlastní hmotnost kg Údaje o výkonu V/25 A ROZSAH SÉRIOVÉ DODÁVKY 4Elektrický řídicí modul 2.1 (během roku 2016 přechod na řízení 2.10 s identickými funkcemi) s ocelovým držákem pro montáž v kabině řidiče 4Kompletní elektrický rozmetací kotouč s nastavitelnými disky 41 deflektor, nástavba horního táhla, protideska, prodloužení mísiče 4Kompletní kabeláž: 3 m kabel pro napájení od baterie k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači VÝHODY oproti naší KONKURENCI 4Vysoce kvalitní řídicí modul (měření otáček a kontrola) 4Automatické spuštění při pevně utřeseném posypovém materiálu 4Velký plnicí otvor 4Praktické a kompaktní rozmetadlo 4Různé možnosti montáže 4Velký rozsah sériové dodávky. Včetně všech důležitých montážních dílů! 8 9

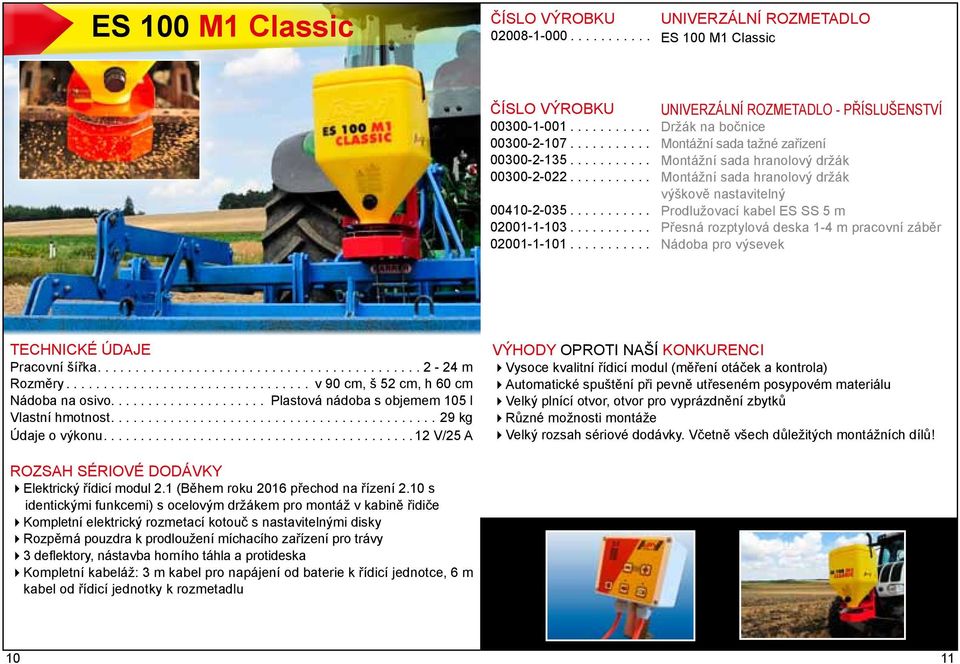

6 ES 100 M1 Classic UNIVERZÁLNÍ ROZMETADLO ES 100 M1 Classic UNIVERZÁLNÍ ROZMETADLO - PŘÍSLUŠENSTVÍ Držák na bočnice Montážní sada tažné zařízení Montážní sada hranolový držák Montážní sada hranolový držák výškově nastavitelný Prodlužovací kabel ES SS 5 m Přesná rozptylová deska 1-4 m pracovní záběr Nádoba pro výsevek Pracovní šířka m Rozměry... v 90 cm, š 52 cm, h 60 cm Nádoba na osivo.... Plastová nádoba s objemem 105 l Vlastní hmotnost kg Údaje o výkonu V/25 A VÝHODY OPROTI NAŠÍ KONKURENCI 4Vysoce kvalitní řídicí modul (měření otáček a kontrola) 4Automatické spuštění při pevně utřeseném posypovém materiálu 4Velký plnící otvor, otvor pro vyprázdnění zbytků 4Různé možnosti montáže 4Velký rozsah sériové dodávky. Včetně všech důležitých montážních dílů! ROZSAH SÉRIOVÉ DODÁVKY 4Elektrický řídicí modul 2.1 (Během roku 2016 přechod na řízení 2.10 s identickými funkcemi) s ocelovým držákem pro montáž v kabině řidiče 4Kompletní elektrický rozmetací kotouč s nastavitelnými disky 4Rozpěrná pouzdra k prodloužení míchacího zařízení pro trávy 43 deflektory, nástavba horního táhla a protideska 4Kompletní kabeláž: 3 m kabel pro napájení od baterie k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetadlu 10 11

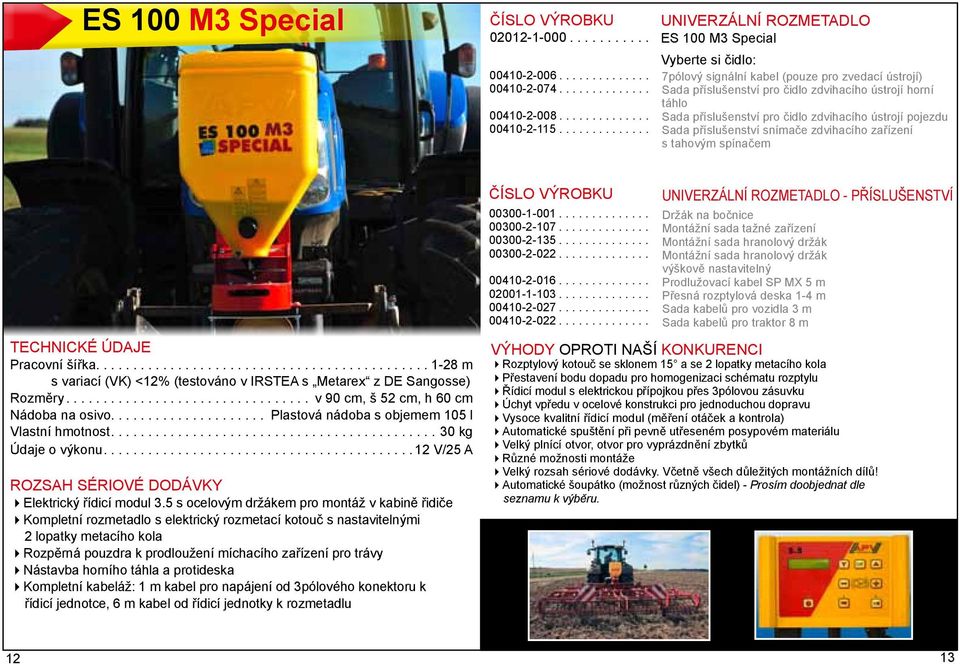

7 ES 100 M3 Special UNIVERZÁLNÍ ROZMETADLO ES 100 M3 Special Vyberte si čidlo: 7pólový signální kabel (pouze pro zvedací ústrojí) Sada příslušenství pro čidlo zdvihacího ústrojí horní táhlo Sada příslušenství pro čidlo zdvihacího ústrojí pojezdu Sada příslušenství snímače zdvihacího zařízení s tahovým spínačem Pracovní šířka m s variací (VK) <12% (testováno v IRSTEA s Metarex z DE Sangosse) Rozměry... v 90 cm, š 52 cm, h 60 cm Nádoba na osivo.... Plastová nádoba s objemem 105 l Vlastní hmotnost kg Údaje o výkonu V/25 A ROZSAH SÉRIOVÉ DODÁVKY 4Elektrický řídicí modul 3.5 s ocelovým držákem pro montáž v kabině řidiče 4Kompletní rozmetadlo s elektrický rozmetací kotouč s nastavitelnými 2 lopatky metacího kola 4Rozpěrná pouzdra k prodloužení míchacího zařízení pro trávy 4Nástavba horního táhla a protideska 4Kompletní kabeláž: 1 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetadlu UNIVERZÁLNÍ ROZMETADLO - PŘÍSLUŠENSTVÍ Držák na bočnice Montážní sada tažné zařízení Montážní sada hranolový držák Montážní sada hranolový držák výškově nastavitelný Prodlužovací kabel SP MX 5 m Přesná rozptylová deska 1-4 m Sada kabelů pro vozidla 3 m Sada kabelů pro traktor 8 m VÝHODY OPROTI NAŠÍ KONKURENCI 4Rozptylový kotouč se sklonem 15 a se 2 lopatky metacího kola 4Přestavení bodu dopadu pro homogenizaci schématu rozptylu 4Řídicí modul s elektrickou přípojkou přes 3pólovou zásuvku 4Úchyt vpředu v ocelové konstrukci pro jednoduchou dopravu 4Vysoce kvalitní řídicí modul (měření otáček a kontrola) 4Automatické spuštění při pevně utřeseném posypovém materiálu 4Velký plnící otvor, otvor pro vyprázdnění zbytků 4Různé možnosti montáže 4Velký rozsah sériové dodávky. Včetně všech důležitých montážních dílů! 4Automatické šoupátko (možnost různých čidel) - Prosím doobjednat dle seznamu k výběru

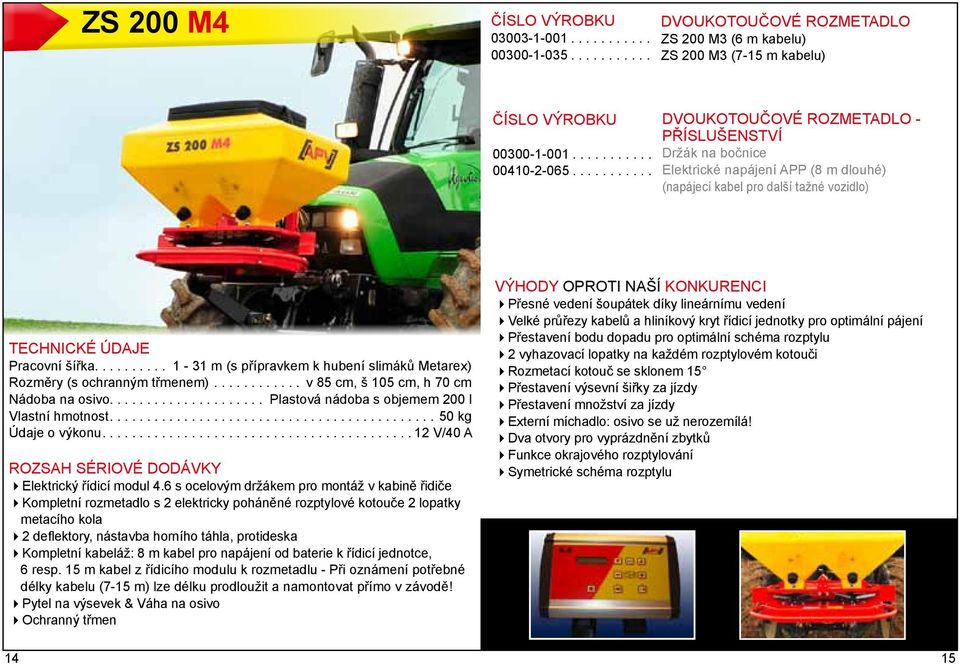

8 ZS 200 M DVOUKOTOUČOVÉ ROZMETADLO ZS 200 M3 (6 m kabelu) ZS 200 M3 (7-15 m kabelu) DVOUKOTOUČOVÉ ROZMETADLO - PŘÍSLUŠENSTVÍ Držák na bočnice Elektrické napájení APP (8 m dlouhé) (napájecí kabel pro další tažné vozidlo) Pracovní šířka m (s přípravkem k hubení slimáků Metarex) Rozměry (s ochranným třmenem)... v 85 cm, š 105 cm, h 70 cm Nádoba na osivo.... Plastová nádoba s objemem 200 l Vlastní hmotnost kg Údaje o výkonu V/40 A ROZSAH SÉRIOVÉ DODÁVKY 4Elektrický řídicí modul 4.6 s ocelovým držákem pro montáž v kabině řidiče 4Kompletní rozmetadlo s 2 elektricky poháněné rozptylové kotouče 2 lopatky metacího kola 42 deflektory, nástavba horního táhla, protideska 4Kompletní kabeláž: 8 m kabel pro napájení od baterie k řídicí jednotce, 6 resp. 15 m kabel z řídicího modulu k rozmetadlu - Při oznámení potřebné délky kabelu (7-15 m) lze délku prodloužit a namontovat přímo v závodě! 4Pytel na výsevek & Váha na osivo 4Ochranný třmen VÝHODY OPROTI NAŠÍ KONKURENCI 4Přesné vedení šoupátek díky lineárnímu vedení 4Velké průřezy kabelů a hliníkový kryt řídicí jednotky pro optimální pájení 4Přestavení bodu dopadu pro optimální schéma rozptylu 42 vyhazovací lopatky na každém rozptylovém kotouči 4Rozmetací kotouč se sklonem 15 4Přestavení výsevní šiřky za jízdy 4Přestavení množství za jízdy 4Externí míchadlo: osivo se už nerozemílá! 4Dva otvory pro vyprázdnění zbytků 4Funkce okrajového rozptylování 4Symetrické schéma rozptylu 14 15

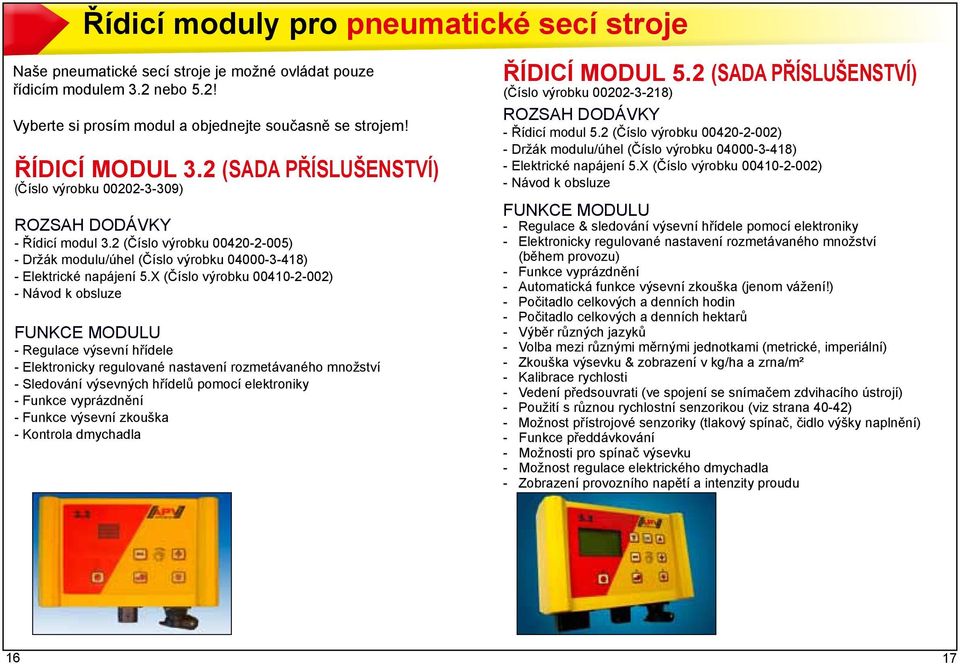

9 Řídicí moduly pro pneumatické secí stroje Naše pneumatické secí stroje je možné ovládat pouze řídicím modulem 3.2 nebo 5.2! Vyberte si prosím modul a objednejte současně se strojem! ŘÍDICÍ MODUL 3.2 (SADA PŘÍSLUŠENSTVÍ) ( ) ROZSAH DODÁVKY - Řídicí modul 3.2 ( ) - Držák modulu/úhel ( ) - Elektrické napájení 5.X ( ) - Návod k obsluze FUNKCE MODULU - Regulace výsevní hřídele - Elektronicky regulované nastavení rozmetávaného množství - Sledování výsevných hřídelů pomocí elektroniky - Funkce vyprázdnění - Funkce výsevní zkouška - Kontrola dmychadla ŘÍDICÍ MODUL 5.2 (SADA PŘÍSLUŠENSTVÍ) ( ) ROZSAH DODÁVKY - Řídicí modul 5.2 ( ) - Držák modulu/úhel ( ) - Elektrické napájení 5.X ( ) - Návod k obsluze FUNKCE MODULU - Regulace & sledování výsevní hřídele pomocí elektroniky - Elektronicky regulované nastavení rozmetávaného množství (během provozu) - Funkce vyprázdnění - Automatická funkce výsevní zkouška (jenom vážení!) - Počitadlo celkových a denních hodin - Počitadlo celkových a denních hektarů - Výběr různých jazyků - Volba mezi různými měrnými jednotkami (metrické, imperiální) - Zkouška výsevku & zobrazení v kg/ha a zrna/m² - Kalibrace rychlosti - Vedení předsouvrati (ve spojení se snímačem zdvihacího ústrojí) - Použití s různou rychlostní senzorikou (viz strana 40-42) - Možnost přístrojové senzoriky (tlakový spínač, čidlo výšky naplnění) - Funkce předdávkování - Možnosti pro spínač výsevku - Možnost regulace elektrického dmychadla - Zobrazení provozního napětí a intenzity proudu 16 17

10 Který pneumatický secí přístroj je pro mě vhodný? Přehled řady APV PS: 4 Řada PS Standard : PS 120 M1, PS 200 M1, PS 300 M1, PS 500 M2, PS 800 M1 a PS 1000 / 1300 / 1600 M1 (viz strana ) 4 Řada PS edice pro hnojení: PS 120 M1 D, PS 200 M1 D, PS 300 M1 D a PS 500 M2 D (viz strana 30-33) 4 Řada PS pro speciální použití: 16 (PS ) popř. 32 (PS PS 1600) vývodů (viz strana 36-38) Následujícími kroky bychom Vás rádi podpořili při rozhodování o vhodném secím přístroji. 1) Upozornění: 4Zvažte, co byste chtěli s pneumatickým secím přístrojem docílit a mějte na paměti, že naše zařízení PS jsou vhodná k všestrannému využití. Budete-li v budoucnu potřebovat větší pracovní šířky nebo rozmetat větší popř. těžší osivo, je pro Vás možná vhodný jiný pneumatický secí přístroj. (např s hydraulickým namísto elektrickým dmychadlem) 4Chcete-li distribuovat korozivní semena (hnojivo), vybírejte výhradně pneumatické secí přístroje edice pro hnojení (jsou zcela chráněny proti korozi) (viz strana 30-33). 4Při vybavení hydraulickým dmychadlem potřebujete 1 jednočinný řídicí přístroj a 1 beztlaký zpětný tok (bez redukce) o konstrukční velikosti 3 (BG 3) spojka. 2) Příklad použití: Pan Huber chce vysít 30 kg hořčice/ha při rychlosti 10 km/h, pneumatický secí přístroj je postaven na 6m kultivátoru. Výpočet: 30 kg/ha x 10 km/h x 6 m = 3,0 kg/min 600 3) Vypočítejte množství: Množství výsevu (v kg/ha) x rychlost (v km/h) x pracovní šířka (v m) = xx kg/min 600 S vypočtenou hodnotou v kg/minuta zjistíte v kroku 4, zda potřebujete pneumatický secí přístroj s elektrickým nebo hydraulickým dmychadlem. 4) Požadované dmychadlo: Porovnejte výše vypočtenou hodnotu s tabulkou. max. kg/minuta 0 3,5 kg/min 0 14 kg/min 0 30 kg/min vhodný secí přístroj A teď si v kroku 5 zkontrolujte maximální délky hadic. Pozor! U těžkých semen (fazole, hrách, pšenice, hnojivo), je zásadně třeba použít hydraulické dmychadlo! 5) Délky hadic: Dobrý rozptyl je závislý na délce hadic a řádném položení hadic. Max. délka hadice Max. pracovní šířka Vhodný secí přístroj Zkontrolujte délku hadic! 4 m 8 m 10 m 14 m 6 m 7 m 12 m 12 m m PS s elektr. dmychadlem PS s elektr. dmychadlem PS s hydr. dmychadlem PS s hydr. dmychadlem PS s hydr. dmychadlem s rozdělovačem Y PS s hydr. dmychadleme PS s hydr. dmychadlem PS se speciální výstrojí* * Kontaktujte prosím svou zákaznickou podporu!er! S tímto výsledkem by si pan Huber mohl zakoupit PS s elektrickým Tip: U hydraulického dmychadlem. dmychadla napojte PS je namontováno vpředu na oji kultivátoru. Proto je nejdelší hadice dlouhá nejdelší hadice na 7 m. Proto se musí uchýlit k hydraulickému dmychadlu. osivo od strany hnacího Pan Huber kupuje PS s hydraulickým dmychadlem. motoru

11 6) Přehled velikostí nádrží PS: Pneumatický secí přístroj + elektr./hydr. dmychadlo Rozměry řady PS Rozměry HxBxT (in cm) Vlastní hmotnost PS elektr. dmychadlo 80x60x88 45 kg PS elektr. dmychadlo 100x70x88 60 kg PS hydr. dmychadlo 100x70x kg PS elektr. dmychadlo 110x77x kg PS hydr. dmychadlo 110x77x kg PS elektr. dmychadlo 125x80x kg PS hydr. dmychadlo 125x80x kg PS hydr. dmychadlo 127x105x kg PS 1000 / 1300 / hydr. dmychadlo 150 / 165 / 180 x 110 x / 470 / 500 kg 7) Optimální umístění PS: Zjistěte optimální polohu PS na přístroji na obdělávání půdy podle následujících kritérií: 4Krátké skloněné hadice 4Montážní poloha a montážní výška odrážecích plechů (asi 40 cm nad obdělanou půdou) 4Bezpečné plnění, přetočení a výměna vysévacích hřídelí & výměna výsevní hřídele 4Dostatek prostoru, stroj by měl být složen (nádoba!) 4Jsou kabely dostatečně dlouhé? (přístrojový kabel 6 m) 4Jsou hydraulické hadice (6 m) dost dlouhé? 20 21

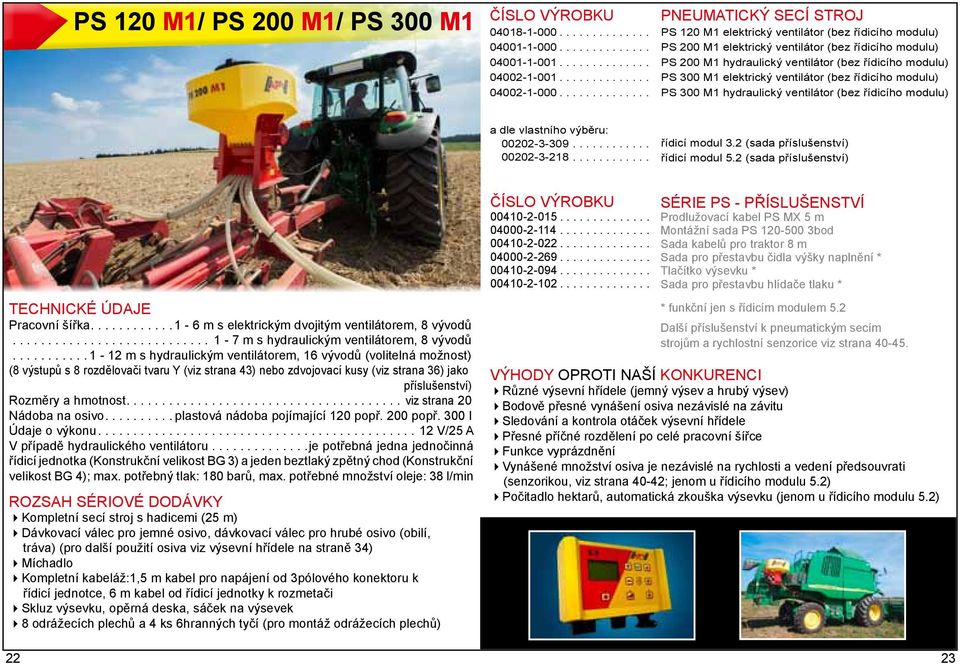

12 PS 120 M1/ PS 200 M1/ PS 300 M PNEUMATICKÝ SECÍ STROJ PS 120 M1 elektrický ventilátor (bez řídicího modulu) PS 200 M1 elektrický ventilátor (bez řídicího modulu) PS 200 M1 hydraulický ventilátor (bez řídicího modulu) PS 300 M1 elektrický ventilátor (bez řídicího modulu) PS 300 M1 hydraulický ventilátor (bez řídicího modulu) a dle vlastního výběru: řídicí modul 3.2 (sada příslušenství) řídicí modul 5.2 (sada příslušenství) Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost) (8 výstupů s 8 rozdělovači tvaru Y (viz strana 43) nebo zdvojovací kusy (viz strana 36) jako příslušenství) Rozměry a hmotnost....viz strana 20 Nádoba na osivo.... plastová nádoba pojímající 120 popř. 200 popř. 300 l Údaje o výkonu V/25 A V případě hydraulického ventilátoru je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min ROZSAH SÉRIOVÉ DODÁVKY 4Kompletní secí stroj s hadicemi (25 m) 4Dávkovací válec pro jemné osivo, dávkovací válec pro hrubé osivo (obilí, tráva) (pro další použití osiva viz výsevní hřídele na straně 34) 4Míchadlo 4Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači 4Skluz výsevku, opěrná deska, sáček na výsevek 48 odrážecích plechů a 4 ks 6hranných tyčí (pro montáž odrážecích plechů) SÉRIE PS - PŘÍSLUŠENSTVÍ Prodlužovací kabel PS MX 5 m Montážní sada PS bod Sada kabelů pro traktor 8 m Sada pro přestavbu čidla výšky naplnění * Tlačítko výsevku * Sada pro přestavbu hlídače tlaku * * funkční jen s řídicím modulem 5.2 Další příslušenství k pneumatickým secím strojům a rychlostní senzorice viz strana VÝHODY OPROTI NAŠÍ KONKURENCI 4Různé výsevní hřídele (jemný výsev a hrubý výsev) 4Bodově přesné vynášení osiva nezávislé na závitu 4Sledování a kontrola otáček výsevní hřídele 4Přesné příčné rozdělení po celé pracovní šířce 4Funkce vyprázdnění 4Vynášené množství osiva je nezávislé na rychlosti a vedení předsouvrati (senzorikou, viz strana 40-42; jenom u řídicího modulu 5.2) 4Počitadlo hektarů, automatická zkouška výsevku (jenom u řídicího modulu 5.2) 23

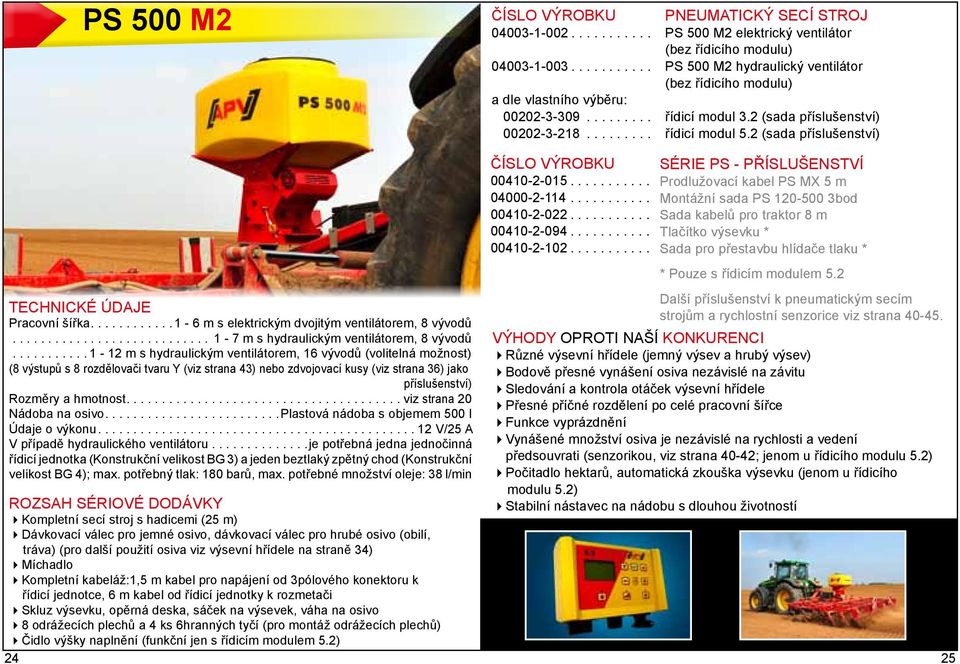

13 PS 500 M a dle vlastního výběru: PNEUMATICKÝ SECÍ STROJ PS 500 M2 elektrický ventilátor (bez řídicího modulu) PS 500 M2 hydraulický ventilátor (bez řídicího modulu) řídicí modul 3.2 (sada příslušenství) řídicí modul 5.2 (sada příslušenství) Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost) (8 výstupů s 8 rozdělovači tvaru Y (viz strana 43) nebo zdvojovací kusy (viz strana 36) jako příslušenství) Rozměry a hmotnost.... viz strana 20 Nádoba na osivo.... Plastová nádoba s objemem 500 l Údaje o výkonu V/25 A V případě hydraulického ventilátoru je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min ROZSAH SÉRIOVÉ DODÁVKY 4Kompletní secí stroj s hadicemi (25 m) 4Dávkovací válec pro jemné osivo, dávkovací válec pro hrubé osivo (obilí, tráva) (pro další použití osiva viz výsevní hřídele na straně 34) 4Míchadlo 4Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači 4Skluz výsevku, opěrná deska, sáček na výsevek, váha na osivo 48 odrážecích plechů a 4 ks 6hranných tyčí (pro montáž odrážecích plechů) 4Čidlo výšky naplnění (funkční jen s řídicím modulem 5.2) SÉRIE PS - PŘÍSLUŠENSTVÍ Prodlužovací kabel PS MX 5 m Montážní sada PS bod Sada kabelů pro traktor 8 m Tlačítko výsevku * Sada pro přestavbu hlídače tlaku * * Pouze s řídicím modulem 5.2 Další příslušenství k pneumatickým secím strojům a rychlostní senzorice viz strana VÝHODY OPROTI NAŠÍ KONKURENCI 4Různé výsevní hřídele (jemný výsev a hrubý výsev) 4Bodově přesné vynášení osiva nezávislé na závitu 4Sledování a kontrola otáček výsevní hřídele 4Přesné příčné rozdělení po celé pracovní šířce 4Funkce vyprázdnění 4Vynášené množství osiva je nezávislé na rychlosti a vedení předsouvrati (senzorikou, viz strana 40-42; jenom u řídicího modulu 5.2) 4Počitadlo hektarů, automatická zkouška výsevku (jenom u řídicího modulu 5.2) 4Stabilní nástavec na nádobu s dlouhou životností 25

14 PS 800 M plus: PNEUMATICKÝ SECÍ STROJ PS 800 M1 hydraulický ventilátor (bez řídicího modulu) řídicí modul 5.2 (sada příslušenství) SÉRIE PS - PŘÍSLUŠENSTVÍ Prodlužovací kabel PS MX 5 m Sada kabelů pro traktor 8 m Tlačítko výsevku Plnicí mřížka (jsou potřebné 2 ks na PS) Další příslušenství k pneumatickým secím strojům a rychlostní senzorice viz strana Pracovní šířka m s hydraulickým ventilátorem, 16 vývodů m s hydraulickým ventilátorem, 32 vývodů (volitelná možnost) (16 výstupů s 16 rozdělovači tvaru Y (viz strana 43) nebo zdvojovací kusy (viz strana 36) jako příslušenství) Rozměry a hmotnost....viz strana 20 Nádoba na osivo.... Ocelová nádoba s objemem 800 l Údaje o výkonu V/25 A Je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min ROZSAH SÉRIOVÉ DODÁVKY 4Kompletní secí stroj s hadicemi (75 m) 4Dávkovací válec pro jemné osivo, dávkovací válec pro hrubé osivo (obilí, tráva) (pro další použití osiva viz výsevní hřídele na straně 34) 4Míchadlo 4Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači 4Skluz výsevku, sáček na výsevek, váha na osivo 416 odrážecích plechů a 8 ks 6hranných tyčí 4Čidlo výšky naplnění & kontrola ventilátoru (tlakový spínač) 4Jeřábová spojka k montáži 26 VÝHODY OPROTI NAŠÍ KONKURENCI 4Různé výsevní hřídele (jemný výsev a hrubý výsev) 4Bodově přesné vynášení osiva nezávislé na závitu 4Sledování a kontrola otáček výsevního hřídele 4Přesné příčné rozdělení po celé pracovní šířce 4Funkce vyprázdnění 4Velký otvor pro plnění Big Bag 4Otočné víko zásobníku 4Otvor pro vyprázdnění zbytků 4Utěsnený otvor pro vyprazdňování 4Vynášené množství osiva nezávislé na rychlosti a vedení předsouvrati (senzorikou, viz strana 40-42) 4Počitadlo hektarů, automatická zkouška výsevku 4Parkovací poloha pro druhý výsevní hřídel 27

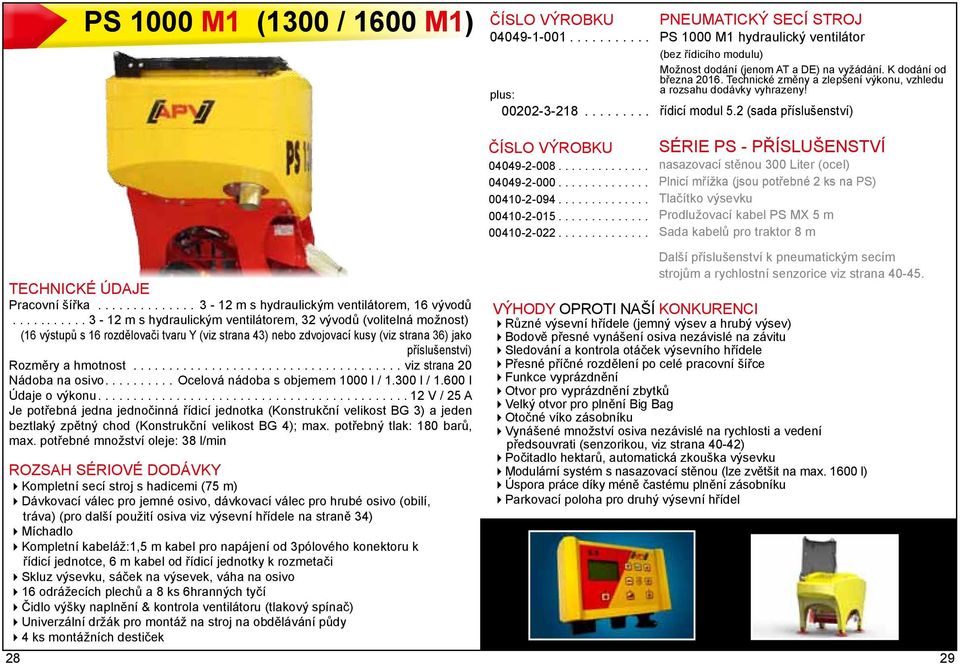

15 PS 1000 M1 (1300 / 1600 M1) plus: PNEUMATICKÝ SECÍ STROJ PS 1000 M1 hydraulický ventilátor (bez řídicího modulu) Možnost dodání (jenom AT a DE) na vyžádání. K dodání od března Technické změny a zlepšení výkonu, vzhledu a rozsahu dodávky vyhrazeny! řídicí modul 5.2 (sada příslušenství) SÉRIE PS - PŘÍSLUŠENSTVÍ nasazovací stěnou 300 Liter (ocel) Plnicí mřížka (jsou potřebné 2 ks na PS) Tlačítko výsevku Prodlužovací kabel PS MX 5 m Sada kabelů pro traktor 8 m Pracovní šířka m s hydraulickým ventilátorem, 16 vývodů m s hydraulickým ventilátorem, 32 vývodů (volitelná možnost) (16 výstupů s 16 rozdělovači tvaru Y (viz strana 43) nebo zdvojovací kusy (viz strana 36) jako příslušenství) Rozměry a hmotnost...viz strana 20 Nádoba na osivo.... Ocelová nádoba s objemem 1000 l / l / l Údaje o výkonu V / 25 A Je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min ROZSAH SÉRIOVÉ DODÁVKY 4Kompletní secí stroj s hadicemi (75 m) 4Dávkovací válec pro jemné osivo, dávkovací válec pro hrubé osivo (obilí, tráva) (pro další použití osiva viz výsevní hřídele na straně 34) 4Míchadlo 4Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači 4Skluz výsevku, sáček na výsevek, váha na osivo 416 odrážecích plechů a 8 ks 6hranných tyčí 4Čidlo výšky naplnění & kontrola ventilátoru (tlakový spínač) 4Univerzální držák pro montáž na stroj na obdělávání půdy 44 ks montážních destiček Další příslušenství k pneumatickým secím strojům a rychlostní senzorice viz strana VÝHODY OPROTI NAŠÍ KONKURENCI 4Různé výsevní hřídele (jemný výsev a hrubý výsev) 4Bodově přesné vynášení osiva nezávislé na závitu 4Sledování a kontrola otáček výsevního hřídele 4Přesné příčné rozdělení po celé pracovní šířce 4Funkce vyprázdnění 4Otvor pro vyprázdnění zbytků 4Velký otvor pro plnění Big Bag 4Otočné víko zásobníku 4Vynášené množství osiva nezávislé na rychlosti a vedení předsouvrati (senzorikou, viz strana 40-42) 4Počitadlo hektarů, automatická zkouška výsevku 4Modulární systém s nasazovací stěnou (lze zvětšit na max l) 4Úspora práce díky méně častému plnění zásobníku 4Parkovací poloha pro druhý výsevní hřídel 28 29

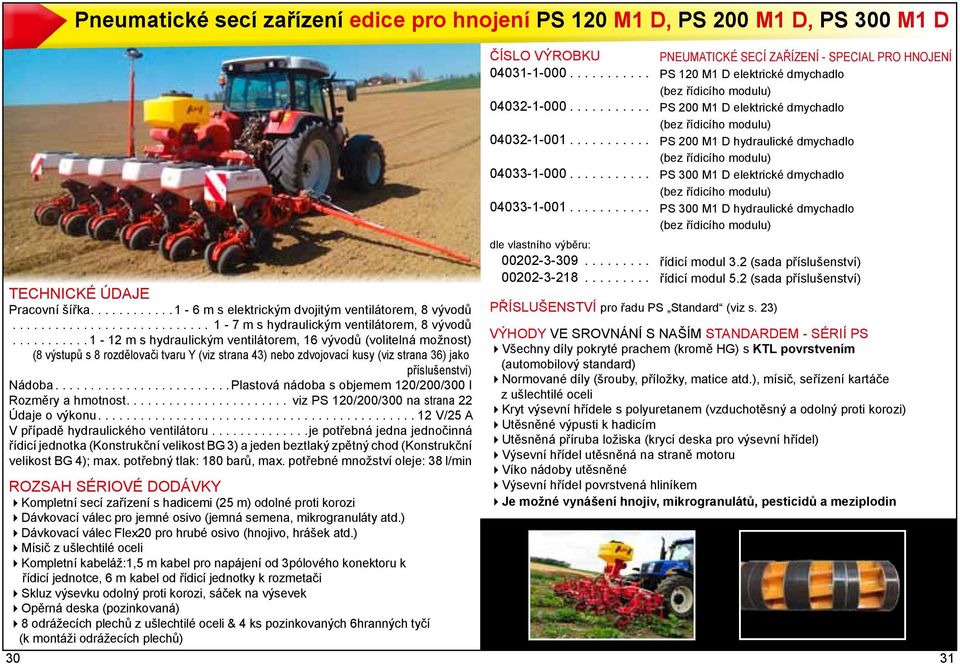

16 Pneumatické secí zařízení edice pro hnojení PS 120 M1 D, PS 200 M1 D, PS 300 M1 D Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost)... (8 výstupů s 8 rozdělovači tvaru Y (viz strana 43) nebo zdvojovací kusy (viz strana 36) jako příslušenství) Nádoba... Plastová nádoba s objemem 120/200/300 l Rozměry a hmotnost.... viz PS 120/200/300 na strana 22 Údaje o výkonu V/25 A V případě hydraulického ventilátoru je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min ROZSAH SÉRIOVÉ DODÁVKY 4Kompletní secí zařízení s hadicemi (25 m) odolné proti korozi 4Dávkovací válec pro jemné osivo (jemná semena, mikrogranuláty atd.) 4Dávkovací válec Flex20 pro hrubé osivo (hnojivo, hrášek atd.) 4Mísič z ušlechtilé oceli 4Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači 4Skluz výsevku odolný proti korozi, sáček na výsevek 4Opěrná deska (pozinkovaná) 48 odrážecích plechů z ušlechtilé oceli & 4 ks pozinkovaných 6hranných tyčí (k montáži odrážecích plechů) dle vlastního výběru: Pneumatické secí zařízení - special pro hnojení PS 120 M1 D elektrické dmychadlo (bez řídicího modulu) PS 200 M1 D elektrické dmychadlo (bez řídicího modulu) PS 200 M1 D hydraulické dmychadlo (bez řídicího modulu) PS 300 M1 D elektrické dmychadlo (bez řídicího modulu) PS 300 M1 D hydraulické dmychadlo (bez řídicího modulu) řídicí modul 3.2 (sada příslušenství) řídicí modul 5.2 (sada příslušenství) Příslušenství pro řadu PS Standard (viz s. 23) VÝHODY VE SROVNÁNÍ S NAŠÍM STANDARDEM - SÉRIÍ PS 4Všechny díly pokryté prachem (kromě HG) s KTL povrstvením (automobilový standard) 4Normované díly (šrouby, příložky, matice atd.), mísič, seřízení kartáče z ušlechtilé oceli 4Kryt výsevní hřídele s polyuretanem (vzduchotěsný a odolný proti korozi) 4Utěsněné výpusti k hadicím 4Utěsněná příruba ložiska (krycí deska pro výsevní hřídel) 4Výsevní hřídel utěsněná na straně motoru 4Víko nádoby utěsněné 4Výsevní hřídel povrstvená hliníkem 4Je možné vynášení hnojiv, mikrogranulátů, pesticidů a meziplodin 30 31

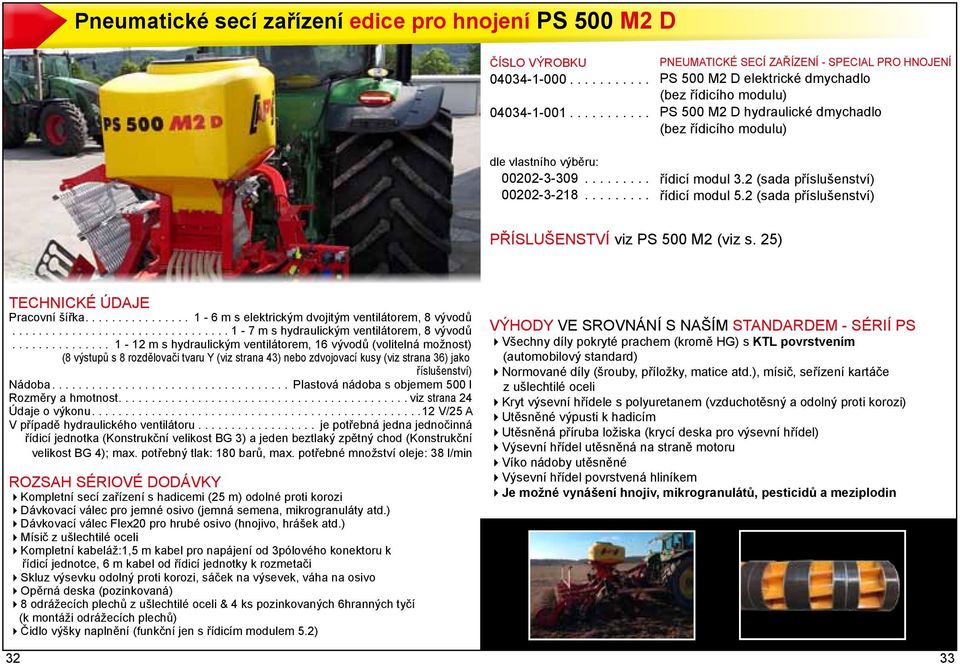

17 Pneumatické secí zařízení edice pro hnojení PS 500 M2 D dle vlastního výběru: Pneumatické secí zařízení - special pro hnojení PS 500 M2 D elektrické dmychadlo (bez řídicího modulu) PS 500 M2 D hydraulické dmychadlo (bez řídicího modulu) řídicí modul 3.2 (sada příslušenství) řídicí modul 5.2 (sada příslušenství) PŘÍSLUŠENSTVÍ viz PS 500 M2 (viz s. 25) Pracovní šířka m s elektrickým dvojitým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 8 vývodů m s hydraulickým ventilátorem, 16 vývodů (volitelná možnost) (8 výstupů s 8 rozdělovači tvaru Y (viz strana 43) nebo zdvojovací kusy (viz strana 36) jako říslušenství) Nádoba... Plastová nádoba s objemem 500 l Rozměry a hmotnost.... viz strana 24 Údaje o výkonu V/25 A V případě hydraulického ventilátoru je potřebná jedna jednočinná řídicí jednotka (Konstrukční velikost BG 3) a jeden beztlaký zpětný chod (Konstrukční velikost BG 4); max. potřebný tlak: 180 barů, max. potřebné množství oleje: 38 l/min ROZSAH SÉRIOVÉ DODÁVKY 4Kompletní secí zařízení s hadicemi (25 m) odolné proti korozi 4Dávkovací válec pro jemné osivo (jemná semena, mikrogranuláty atd.) 4Dávkovací válec Flex20 pro hrubé osivo (hnojivo, hrášek atd.) 4Mísič z ušlechtilé oceli 4Kompletní kabeláž:1,5 m kabel pro napájení od 3pólového konektoru k řídicí jednotce, 6 m kabel od řídicí jednotky k rozmetači 4Skluz výsevku odolný proti korozi, sáček na výsevek, váha na osivo 4Opěrná deska (pozinkovaná) 48 odrážecích plechů z ušlechtilé oceli & 4 ks pozinkovaných 6hranných tyčí (k montáži odrážecích plechů) 4Čidlo výšky naplnění (funkční jen s řídicím modulem 5.2) VÝHODY VE SROVNÁNÍ S NAŠÍM STANDARDEM - SÉRIÍ PS 4Všechny díly pokryté prachem (kromě HG) s KTL povrstvením (automobilový standard) 4Normované díly (šrouby, příložky, matice atd.), mísič, seřízení kartáče z ušlechtilé oceli 4Kryt výsevní hřídele s polyuretanem (vzduchotěsný a odolný proti korozi) 4Utěsněné výpusti k hadicím 4Utěsněná příruba ložiska (krycí deska pro výsevní hřídel) 4Výsevní hřídel utěsněná na straně motoru 4Víko nádoby utěsněné 4Výsevní hřídel povrstvená hliníkem 4Je možné vynášení hnojiv, mikrogranulátů, pesticidů a meziplodin 32 33

18 Výsevní hřídele pro řadu PS Standard Výsevní hřídele pro řadu PS verze hnojivo DRUHY VÝSEVNÍCH HŘÍDELÍlen: Sériové vybavení: PŘÍSLUŠENSTVÍ: fb-f-fb-fb Hořčice Svazenka G-G-G Obilí Tráva PS 120 PS 500 PS 120 PS PS PS 1600 PS PS Pro směsi osiva používejte přednostně výsevní hřídele Flex! DRUHY VÝSEVNÍCH HŘÍDELÍ: Sériové vybavení: PŘÍSLUŠENSTVÍ: fb-f-fb-fb fb-flex20-fb Mikrogranulát Hnojiva Hnojiva Hrách Hořčice Fazole Svazenka Vikev PS 120 PS 500 PS 120 PS fb-fv-fv-fb fb-fb-ef-eb-fb fb-efv-efv-fb f-f-f-f Jetel Řeřicha Mák Řepka Tráva Hořčice Řeřicha PS 120 PS 500 PS 120 PS 500 PS 120 PS 500 PS 120 PS PS PS 1600 PS PS 1600 PS PS 1600 PS PS fb-fv-fv-fb fb-efv-efv-fb f-f-f-f Flex40 Mikrogranulát Hnojiva Jetel Řeřicha Řepka Tráva Hořčice Řeřicha Hnojiva Hrách Fazole Vikev PS 120 PS 500 PS 120 PS 500 PS 120 PS 500 PS 120 PS Tyto výsevní hřídele jsou zvláště chráněné proti korozi!! Pozor: NEVHODNÉ pro pneum. secí zařízení edice pro hnojení! Výsevní hřídele pro verzi hnojivo viz strana 35! GB-G-GB fb-flex20-fb Flex40 Pohanka Ředkev olejná Směsi osiva Hrách, Fazole Lupina, Vikev PS 120 PS 500 PS 120 PS 500 PS 120 PS PS PS 1600 PS PS 1600 PS PS

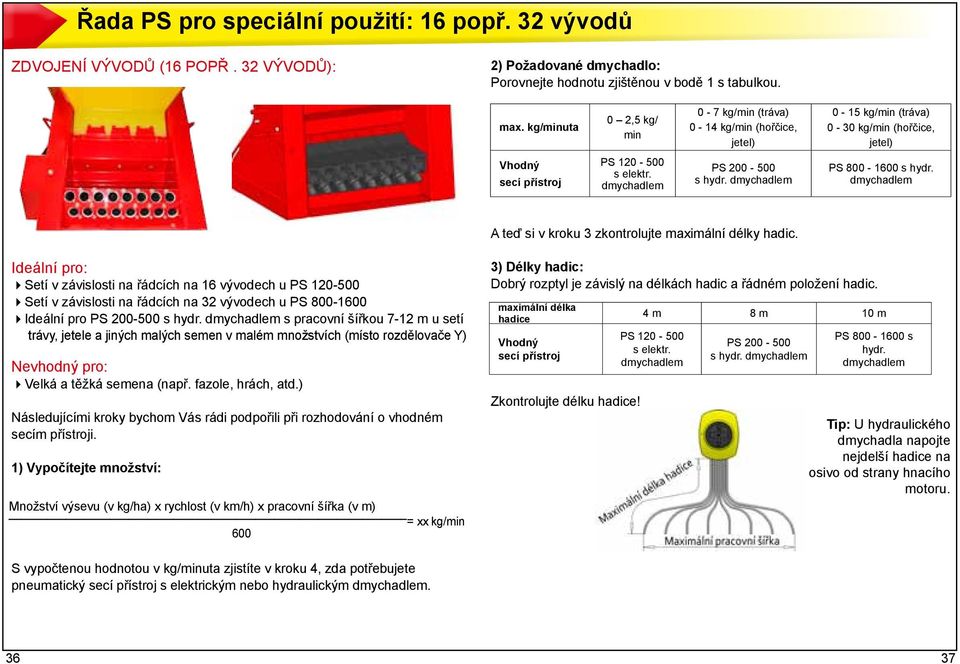

19 Řada PS pro speciální použití: 16 popř. 32 vývodů Zdvojení vývodů (16 popř. 32 vývodů): 2) Požadované dmychadlo: Porovnejte hodnotu zjištěnou v bodě 1 s tabulkou. max. kg/minuta 0 2,5 kg/ min 0-7 kg/min (tráva) 0-14 kg/min (hořčice, jetel) 0-15 kg/min (tráva) 0-30 kg/min (hořčice, jetel) Vhodný secí přístroj PS s elektr. dmychadlem PS s hydr. dmychadlem PS s hydr. dmychadlem A teď si v kroku 3 zkontrolujte maximální délky hadic. Ideální pro: 4Setí v závislosti na řádcích na 16 vývodech u PS Setí v závislosti na řádcích na 32 vývodech u PS Ideální pro PS s hydr. dmychadlem s pracovní šířkou 7-12 m u setí trávy, jetele a jiných malých semen v malém množstvích (místo rozdělovače Y) Nevhodný pro: 4Velká a těžká semena (např. fazole, hrách, atd.) Následujícími kroky bychom Vás rádi podpořili při rozhodování o vhodném secím přístroji. 1) Vypočítejte množství: Množství výsevu (v kg/ha) x rychlost (v km/h) x pracovní šířka (v m) = xx kg/min 600 3) Délky hadic: Dobrý rozptyl je závislý na délkách hadic a řádném položení hadic. maximální délka hadice Vhodný secí přístroj Zkontrolujte délku hadice! 4 m 8 m 10 m PS s elektr. dmychadlem PS s hydr. dmychadlem PS s hydr. dmychadlem Tip: U hydraulického dmychadla napojte nejdelší hadice na osivo od strany hnacího motoru. S vypočtenou hodnotou v kg/minuta zjistíte v kroku 4, zda potřebujete pneumatický secí přístroj s elektrickým nebo hydraulickým dmychadlem

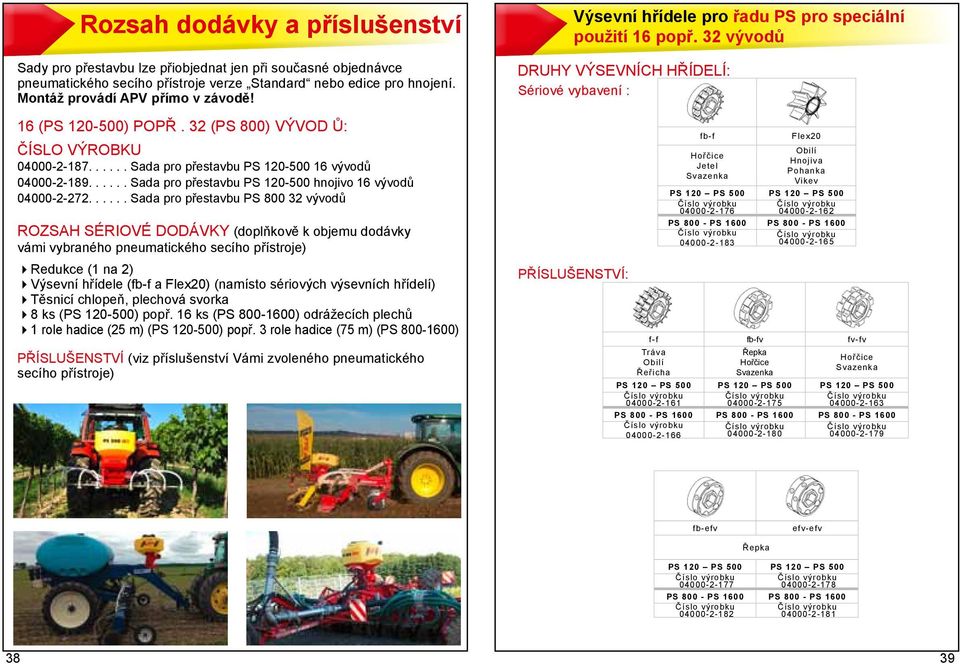

20 Rozsah dodávky a příslušenství Sady pro přestavbu lze přiobjednat jen při současné objednávce pneumatického secího přístroje verze Standard nebo edice pro hnojení. Montáž provádí APV přímo v závodě! 16 (PS ) popř. 32 (PS 800) vývod ů: Sada pro přestavbu PS vývodů Sada pro přestavbu PS hnojivo 16 vývodů Sada pro přestavbu PS vývodů ROZSAH SÉRIOVÉ DODÁVKY (doplňkově k objemu dodávky vámi vybraného pneumatického secího přístroje) 4Redukce (1 na 2) 4Výsevní hřídele (fb-f a Flex20) (namísto sériových výsevních hřídelí) 4Těsnicí chlopeň, plechová svorka 48 ks (PS ) popř. 16 ks (PS ) odrážecích plechů 41 role hadice (25 m) (PS ) popř. 3 role hadice (75 m) (PS ) PŘÍSLUŠENSTVÍ (viz příslušenství Vámi zvoleného pneumatického secího přístroje) Výsevní hřídele pro řadu PS pro speciální použití 16 popř. 32 vývodů DRUHY VÝSEVNÍCH HŘÍDELÍ: Sériové vybavení : PŘÍSLUŠENSTVÍ: f-f fb-fv fv-fv Tráva Obilí Řeřicha Řepka Hořčice Svazenka Hořčice Svazenka PS 120 PS 500 PS 120 PS 500 PS 120 PS PS PS 1600 PS PS 1600 PS PS fb-f Hořčice Jetel Svazenka Flex20 Obilí Hnojiva Pohanka Vikev PS 120 PS 500 PS 120 PS PS PS 1600 PS PS fb-efv efv-efv Řepka PS 120 PS 500 PS 120 PS PS PS 1600 PS PS

21 Čidla pro VŠECHNA pneumatická secí zařízení s 5.2 řízením Toto příslušenství je možné použít pouze v kombinaci s řídicím modulem 5.2. Čidlo GPSa (sada příslušenství) (číslo výrobku ) Snímač GpsA přenáší aktuální rychlost vozidla na řídící modul. Měření aktuální rychlosti se provádí kombinací snímače GPS a akcelerometru 3D. Pozor: Čidlo nefunguje při úplně vypnutém GPS. Délka kabelu: 5 m Sada senzorů - GPSa + Čidlo zdvihacího ústrojí horního táhla (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití Sada senzorů - GPSa + Čidlo zdvihacího ústrojí pojezdu (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití Sada senzorů - GPSa + snímač zdvihacího ústrojí s tahovým spínačem (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití Radarový senzor MX 35 (sada příslušenství) (číslo výrobku ) Radarové čidlo dodává řídicímu modulu informace o rychlosti vozidla. Řídicí modul tak automaticky reguluje rychlost otáček výsevní hřídele a množství výsevku. Délka kabelu: 5 m Není schváleno pro prodej ve Velké Británii! Sada senzorů - radarový senzor + Čidlo zdvihacího ústrojí horního táhla (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití Není schváleno pro prodej ve Velké Británii! Sada senzorů - radarový senzor + Čidlo zdvihacího ústrojí pojezdu (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití Není schváleno pro prodej ve Velké Británii! Sada senzorů - radarový senzor + snímač zdvihacího ústrojí s tahovým spínačem (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití. Není schváleno pro prodej ve Velké Británii! čidlo kola (sada příslušenství) (číslo výrobku ) Snímač kola zachycuje jízdní rychlost. Senzor je upevněn fixně na rámu a dokáže rozpoznat jak dodávané magnety tak hlavy šroubů, šrouby kol atd. na ráfku kola. Příklady nástaveb: ostruhové kolečko u secích strojů, hloubková vodicí kolečka, traktorová kola. Délka kabelu: 5 m Sada senzorů - čidlo kola + Čidlo zdvihacího ústrojí horního táhla (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití 40 Sada senzorů - čidlo kola + Čidlo zdvihacího ústrojí pojezdu (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití Sada senzorů - čidlo kola + Čidlo zdvihacího ústrojí s tahovým spínačem (číslo výrobku ) zahrnuje rozdělovací kabel pro kombinované použití Čidlo zdvihacího ústrojí horního táhla (sada příslušenství) (číslo výrobku ) pro tříbodovou nástavbu K montáži na druhý otvor horního táhla. Způsob činnosti: mechanický dotyk pružinového tlačítka. Výsevní hřídel PS se takautomaticky odšroubuje nebo zastaví (zvratná akce). Délka kabelu: 3 m Čidlo zdvihacího ústrojí pojezdu (sada příslušenství) (číslo výrobku ) pro tříbodovou nástavbu K montáži na pohyblivé části v souvrati. Způsob činnosti: bezdotykově magnetem (Reedův spínač). Výsevní hřídel PS se automaticky odšroubuje nebo zastaví (zvratná akce). Délka kabelu: 5 m Snímač zdvihacího ústrojí s tahovým spínačem (sada příslušenství) (číslo výrobku ) K montáži na 3 bod nebo na pohyblivé části v souvrati. Způsob činnosti: Aktivace tahem prostřednictvím pružiny. Výsevní hřídel PS se tak automaticky odšroubuje nebo zastaví (zvratná akce). Délka kabelu: 5 m 7pólový signální kabel (číslo výrobku ) Přes 7pólový kabel ubývá rychlosti jízdy traktoru a zobrazuje se na řídicím modulu. Na naší domovské stránce naleznete seznam se všemi traktory, které mají tuto 7pólovou normovanou elektrickou zásuvku. (NE pro traktory John Deere) Délka kabelu: 1,5 m Sada senzorů - 7pólový signální kabel + Čidlo zdvihacího ústrojí horního táhla (číslo výrobku ) pro traktory bez signálu zdvihacího ústrojí (viz seznam na včetně rozdělovacího kabelu pro komb. použití (NE pro traktory John Deere) Sada senzorů - 7pólový signální kabel + Čidlo zdvihacího ústrojí pojezdu (číslo výrobku ) pro traktory bez signálu zdvihacího ústrojí (viz seznam na včetně rozdělovacího kabelu pro komb. použití (NE pro traktory John Deere) Sada senzorů - 7pólový signální kabel + snímač zdvihacího ústrojí s tahovým spínačem (číslo výrobku ) pro traktory bez signálu zdvihacího ústrojí (viz seznam na včetně rozdělovacího kabelu pro komb. použití (NE pro traktory John Deere) 41

22 Čidla pro VŠECHNA pneumatická secí zařízení s 5.2 řízením Prodlužovací kabel pro senzory MX (číslo výrobku ) Délka kabelu: 5 m Rozdělovací kabel (číslo výrobku ) potřebné pro společné použití rychlostního čidla a čidla zdvihacího ústrojí! Délka kabelu: 1 m Spínač výsevku (číslo výrobku ) Tlačítko výsevku nesmírně usnadňuje zkoušku výsevku a díky integrovaným magnetům je lze upevnit téměř všude na přístroji. I vyprázdnění zbytků z přístroje lze provádět tlačítkem výsevku. Délka kabelu: 1 m Snímač stavu naplnění Snímač stavu naplnění měří, kolik je ještě osiva v zásobníku a spouští alarm na řídicím modulu, je-li v zásobníku příliš málo osiva. Délka kabelu: 2 m Sada pro přestavbu snímače stavu naplnění od roku výroby Sada pro přestavbu snímače stavu naplnění do roku výroby 2012 včetně Kontrola proudu osiva Pro permanentní kontrolu proudu osiva každého jednotlivého výstupu /hadice. Ucpání hadice se okamžitě rozpozná a zabrání se při výsevu vzniku neosetých pásů. Jednotka je namontována a použitelná kompletně nezávisle na jiných řídicích modulech Řídicí modul 1.6 (sada příslušenství) plus volitelně Box rozdělovače 1-8 výstupů (Box rozdělovače + Přístrojový kabel 10 m) Box rozdělovače 1-24 výstupů (Box rozdělovače + Přístrojový kabel 10 m) plus volitelně požadovaný počet Sada snímače proudu osiva 1 (snímač + připojovací kabel 10 m + 2 hadicové svorky) Sada snímače proudu osiva 1 1/4 (snímač + připojovací kabel 10 m + 2 hadicové spony) Rozdělovač Y Příslušenství pro řadu PS Standard a pro edici hnojení PŘÍSLUŠENSTVÍ Montážní sada P8 Y-rozdělovač: 1 role hadice (25 m), 8 ks odrážecích plechů, 4 ks 6hranných tyčí pro montáž odrážecích plechů, 8 ks Y-rozdvojek Montážní sada P16 Y-rozdělovač: 3 role hadice (75 m), 16 ks odrážecích plechů, 8 ks 6hranných tyčí pro montáž odrážecích plechů, 16 ks Y-rozdvojek PŘESTAVBA ELEKTRICKÉHO VENTILÁTORU NA HYDRAULICKÝ: PŘÍSLUŠENSTVÍ Přestrojovací sada HG 300 pro PS 120 M1 - PS 500 M2 PŘESTAVBA NA POHON OD PTO: PŘÍSLUŠENSTVÍ Sada příslušenství pro přestavbu na pohon od PTO Hřídel segmentu řízení BG2 610 mm, s volnoběhem DRŽÁK ŘÍDICÍHO MODULU PŘÍSLUŠENSTVÍ Nástavbová sada držák univerzálního modulu 42 43

23 Příslušenství pro PS Standard a pro edici hnojení SADA PRO PŘESTAVBU řepka PŘÍSLUŠENSTVÍ Konverzní kit řepka (Výsevní hřídel fb-efv-efv-fb, koště PU, pásy Sylodynu) Odlučovač vzduchu Air Guard PŘÍSLUŠENSTVÍ Odlučovač vzduchu Air Guard RYCHLOSPOJKA PRO 8 NEBO 16 VÝSTUPŮ PŘÍSLUŠENSTVÍ Sada příslušenství rychlospojka pro 8 vývodů Dodatečný modul pro rychlospojku pro 8 výstupů Sada příslušenství rychlospojka pro 16 výstupů Sada příslušenství rychlospojka pro 16 výstupů MODULÁRNÍ SADA PLNICÍCH SCHŮDKŮ PŘÍSLUŠENSTVÍ Výstup v modulární sadě plnicích schůdků Rozšíření modulární sady plnicích schůdků (za předpokladu, že je k dispozici výstup, je možný libovolný počet rozšíření) Skluz výsevu s hadicí PŘÍSLUŠENSTVÍ Skluz výsevu s hadicí Adaptér surefill PŘÍSLUŠENSTVÍ Adaptér surefill (bezpečné a bezkontaktní doplňování granulátu) DODATEČNÉ VYBAVENÍ 3PÓLOVÁ NORMOVANÁ ZÁSUVKA NA TRAKTOR PŘÍSLUŠENSTVÍ Sada kabelů pro traktor 8 m Osmimetrový kabel se na straně baterie přišroubuje přímo k pólům baterie a na druhém konci je namontována 3pólová normovaná zásuvka, která je pevně připevněna v traktoru

24 MT2 M dle vlastního výběru: TRAKTOROVÝ NosiČ MT2 M1 Sada příslušenství KAT2 spodní táhlo nebo Sada příslušenství KAT3 spodní táhlo Zařízení PS ze série PS podle možností kombinací (série PS viz strana 22-33) Přepravní rozměry (bez PS)....v 1,35 x š 1,95 x h 1,45 m Vlastní hmotnost kg Kategorie nástavby.... ze strany traktoru KAT 2 nebo ze strany stroje KAT 2 nebo 3 (možné jen s montáží k dolnímu táhlu) Minimální výkon traktoru.... liší se podle pracovního nástroje ROZSAH SÉRIOVÉ DODÁVKY 4Základní rám s plnicími schůdky 4Dodatečně 3x navinovací válec na hadici (po 25 m) MOŽNOSTI KOMBINACÍ 41 ks PS 120 M1 - PS 800 M1 popř. 1 ks PS 120 M1 - PS 500 M2 verze hnojivo 4Pneumatický secí přístroj vhodný pro vás najdete pomocí našeho příkladu na strana TRAKTOROVÝ NosiČ - PŘÍSLUŠENSTVÍ Sada příslušenství spojky kulové hlavy Sada příslušenství zavěšení vlečných ok Sada příslušenství zavěšení na výkyvný závěs Sada příslušenství prodloužení kabelu a hadice Sada příslušenství prodloužení hadice 4. Řídicí přístroj Sada příslušenství prodloužení hadice vedení snímače zatížení (LS) Sada příslušenství prodloužení hadice zpětného vedení* * Zpětné vedení pro beztlaký zpětný tok VÝHODY OPROTI NAŠÍ KONKURENCI 4Není potřeba montáž přímo na pracovním stroji 4Současné použit í dvou různých pneumatických strojů 4Zesílení tažné síly prostřednictvím působení hmotnosti na tažné vozidlo 4Pracovní zařízení budou moct v nejkratší možné době jezdit samostatně 4Secí kombinace s různými závěsnými zařízeními (kultivátor, talířové brány, válce, radlice Striptill..) 46 47

25 GS 300 M1 Pracovní šířka m Prsty...60 kusů (8 mm), 40 kusů (10 mm příp. 12 mm) Hmotnost Full Edition kg Hnací kola (16.0/6,5-8 kolo)... 2 kusy Kategorie nástavby....kat 2/KAT 2N Výkon traktoru... od 20 kw/27 PS ROZSAH SÉRIOVÉ DODÁVKY 4Vpředu 2 řady zahnutých 10 mm nebo 12 mm prstů 4Vzadu 2 řady zahnutých 8 mm prstů 42 ks. pojezdová kola LUČNÍ BRÁNY GS 300 M1 (10 mm) GS 300 M1 (12 mm) GS 300 M1 Full Edition + PS 200 M1 Full Edition = GS 300 M1 (10 mm) včetně osvětlení, těžkého zarovnávacího plechu, plnicích schůdků, montážní sady, PS 200 M1 elektr řízení a sada čidel kolo + čidlo zdvihacího ústrojí horní táhlo LUČNÍ BRÁNY - PŘÍSLUŠENSTVÍ Zarovnávací plech odpružený, těžký (cca. 100 kg) Výstražné tabulky a osvětlení GS (cca. 5 kg) Počitadlo provozních hodin Montážní sada pro PS PS 300 na GS 300 Sada senzorů - čidlo kola a senzor horního táhla GS Plnicí schůdky GS (cca. 10 kg) Sada příslušenství stavěcí vřeteno Čelní přídavná slupice GS 300 (včetně nástavbové sady pro PS ) Výstražná tabule osvětlení GS čelní montáž Plnicí schůdky pro GS 300 čelní přídavná slupice * případné překážky v zorném poli je nutné odstranit vhodnými opatřeními! Zatížení přední nápravy lze překročit! Použitelné s pneumatickými secími stroji s elektrickým/hydraulickým dmychadlem/vývodovým hřídelem PS 120 M1, PS 200 M1 a PS 300 M1: viz strana VÝHODY OPROTI NAŠÍ KONKURENCI 4Odpružený zarovnávací plech (k dostání jako příslušenství), pro vyrovnání krtin nebo podobných nerovností. 4Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty o různé síle. Tato kombinace je v zemědělské technice jedinečná. 4Každou řadu prstů lze použít s variabilní vzájemnou silou. Tím se dosáhne optimálního přizpůsobení dle použití. Jednoduché přestavení prstů 3. a 4. řady 4Použitelné i v polním hospodářství! 48 49

26 GS 600 M1 Pracovní šířka m Prsty kusů (8 mm), 80 kusů (10 mm příp. 12 mm) Hmotnost Full Edition kg Hnací kola (16.0/6,5-8 kolo)... 4 kusy Kategorie nástavby.... KAT 2 Výkon traktoru GS 600 M1... od 50 kw/70 PS Výkon traktoru GS 600 M1 vpředu *.... od 75 kw/100 PS Je potřebný 1 jednočinný řídicí přístroj pro skládání ROZSAH SÉRIOVÉ DODÁVKY 4Vpředu 2 řady zahnutých 10 mm nebo 12 mm prstů 4Vzadu 2 řady zahnutých 8 mm prstů 44 ks. pojezdová kola 4Upevnění vzduchové hadice 4Odstavné podpěry (3 ks) LUČNÍ BRÁNY GS 600 M1 (10 mm) GS 600 M1 (12 mm) GS 600 M1 Full Edition + PS 300 M1 Full Edition = GS 600 M1 (10 mm) včetně osvětlení, těžkého zarovnávacího plechu, plnicích schůdků, montážní sady, PS 300 M1 elektr řízení a sada čidel kolo + čidlo zdvihacího ústrojí horní táhlo LUČNÍ BRÁNY - PŘÍSLUŠENSTVÍ Zarovnávací plech odpružený, těžký (cca. 220 kg) Výstražné tabulky a osvětlení GS (cca. 5 kg) Počitadlo provozních hodin Sada senzorů - čidlo kola a senzor horního táhla GS Plnicí schůdky GS (cca. 10 kg) Sada příslušenství stavěcí vřeteno Čelní přídavná slupice GS 600 * (včetně nástavbové sady pro PS ) (asi 350 kg) Výstražná tabule osvětlení GS čelní montáž Plnicí schůdky pro GS 600 čelní přídavná slupice * případné překážky v zorném poli je nutné odstranit vhodnými opatřeními! Zatížení přední nápravy lze překročit! Použitelné s pneumatickými secími zařízeními s elektrickým/ hydraulickým dmychadlem/vývodovým hřídelem PS 120 M1, PS 200 M1 a PS 300 M1: viz strana VÝHODY OPROTI NAŠÍ KONKURENCI 4Odpružený zarovnávací plech (k dostání jako příslušenství), pro vyrovnání krtin nebo podobných nerovností. 4Pak následují dvě řady prstů se zahnutými kruhovými pružinovými prsty o různé síle. Tato kombinace je v zemědělské technice jedinečná 4Každou řadu prstů lze použít s variabilní vzájemnou silou. Tím se dosáhne optimálního přizpůsobení dle použití. Jednoduché přestavení prstů 3. a 4. řady 4Použitelné i v polním hospodářství! 50 51
