1 SUCHOMASTY VARIANTY ZÁSOBENÍ PITNOU VODOU Leden 2016 Vodohospodářský rozvoj a výstavba akciová společnost Nábřežní 4, Praha 5,

2 VODOHOSPODÁŘSKÝ ROZVOJ A VÝSTAVBA akciová společnost Praha 5 - Smíchov, Nábřežní 4 DIVIZE 02 tel: fax : tel: fax : pors@vrv.cz TECHNICKOEKONOMICKÁ STUDIE SUCHOMASTY VARIANTY ZÁSOBENÍ PITNOU VODOU Zpracoval : Ing. Ivo Brejcha Ing. Evžen Porš Ing. Rostislav Kasal, Ph.D. Schválil : Ing. Jan Cihlář ředitel divize 02 V Praze, dne 10. ledna 2016

3 Obsah: 1. ZÁKLADNÍ ÚDAJE IDENTIFIKAČNÍ ÚDAJE ÚVOD A ÚČEL PŘEDKLÁDANÉ STUDIE CÍLE PŘEDKLÁDANÉ DOKUMENTACE SEZNAM PODKLADŮ PŘESNOST A ÚPLNOST PODKLADŮ SEZNAM ZKRATEK ZAJIŠTĚNÍ A ANALÝZA PODKLADŮ TÝKAJÍCÍCH SE ŘEŠENÉHO ÚZEMÍ POPIS ŘEŠENÉHO ÚZEMÍ SOUČASNÝ STAV ZÁSOBOVÁNÍ OBCÍ PITNOU VODOU Jímání podzemní vody Úpravna vody VDJ Lejškov Současný provoz úpravny vody Spotřebiště STANOVENÍ POTŘEBY VODY STANOVENÍ VÝHLEDOVÉ POTŘEBY VODY Stanovení výhledového počtu připojených obyvatel Stanovení celkové potřeby vody v lokalitě VARIANTNÍ MOŽNOSTI ZÁSOBOVÁNÍ VODOU OBCE A NUTNÁ TECHNICKÁ OPATŘENÍ OPATŘENÍ 1. ODBĚR VODY ZE STÁVAJÍCÍCH ZDROJŮ S DOPLNĚNÍM ÚPRAVNY O TECHNOLOGIÍ UPRAVUJÍCÍ KONCENTRACE SELENU SPOLU S NAVÝŠENÍM CELKOVÉ KAPACITY VÝROBY Snížení koncentrace selenu Navýšení kapacity úpravny vody Technické požadavky na realizaci opatření OPATŘENÍ 2. PŘIPOJENÍ VODOVODU SUCHOMASTY NA VODOVODNÍ SYSTÉM OBCE TMÁŇ, (VE SPRÁVĚ VAK BEROUN) Napojení na vodovod Tmáň Stanovisko provozovatele VAK Beroun Technické požadavky na realizaci opatření OPATŘENÍ 3. ZACHOVÁNÍ STÁVAJÍCÍHO ODBĚRU S DOPLNĚNÍM TECHNOLOGIE K ODSTRANĚNÍ ZVÝŠENÝCH KONCENTRACÍ SELENU A NAPOJENÍ NA VEŘEJNÝ VODOVOD TMÁŇ Technické požadavky na realizaci opatření EKONOMICKÉ HODNOCENÍ NAVRŽENÝCH OPATŘENÍ VSTUPY PRO EKONOMICKÉ VYHODNOCENÍ ODHAD INVESTIČNÍCH NÁKLADŮ OPATŘENÍ ČASOVÝ HARMONOGRAM REALIZACE NAVRHOVANÝCH OPATŘENÍ ODHAD VÝVOJE CENY VODNÉHO PRO JEDNOTLIVÁ OPATŘENÍ ZÁVĚRY A DOPORUČENÍ SHRNUTÍ DÍLČÍCH ZÁVĚRŮ NÁVRH OBLASTÍ VODÁRENSKÉHO SYSTÉMU K DALŠÍMU PODROBNÉMU ŘEŠENÍ DOPORUČENÍ PROJEKTANTA PŘÍLOHY VYJÁDŘENÍ PROVOZOVATELE VAK BEROUN K PŘIPOJENÍ NA VODOVOD TMÁŇ SITUACE - OPATŘENÍ 1. ODBĚR ZE STÁVAJÍCÍCH ZDROJŮ A NOVÉHO VRTU ST-2, M: 1: SITUACE - OPATŘENÍ 2. - PŘIPOJENÍ NA VODOVOD TMÁŇ, M: 1: SITUACE - OPATŘENÍ 3. ZACHOVÁNÍ STÁVAJÍCÍHO ODBĚRU A PŘIPOJENÍ NA VODOVOD TMÁŇ, M: 1: OPATŘENÍ 2. A 3. - SPECIFIKACE ČERPADEL PRO POSILOVACÍ ČERPACÍ STANICI... 47

4 1. Základní údaje 1.1. Identifikační údaje Název stavby: Místo stavby: Kraj: TECHNICKOEKONOMICKÁ STUDIE Zásobování obce Suchomasty pitnou vodou k.ú. Suchomasty, k.ú. Tmaň, k.ú. Málkov u Suchomast, k.ú. Bykoš Středočeský Objednatel: Stupeň dokumentace: Odvětví stavby: Zpracovatel dokumentace: Obec Suchomasty studie vodní hospodářství Vodohospodářský rozvoj a výstavba, a.s. Nábřežní 4, Praha 5 Datum: říjen Úvod a účel předkládané studie Předložený materiál je zpracován na základě objednávky č. 02-O /15 mezi objednatelem obec Suchomasty a zhotovitelem společností Vodohospodářský rozvoj a výstavba, a.s. Předmětem objednávky je vypracování Technickoekonomické studie zásobování obce Suchomasty pitnou vodou. Závěry a doporučení ze studie poslouží obci Suchomasty při rozhodování o způsobu zásobování pitnou vodou v rámci jejího dalšího rozvoje. Zvolená a následně přijatá koncepce má význam pro plánování účelného nakládání s obecními investičními prostředky do zmíněné problematiky Cíle předkládané dokumentace Cílem studie je prověření možnosti zásobení obce z alternativních zdrojů. Mezi posuzované varianty jsou zahrnuty: propojení vodovodní sítě obce Suchomasty s obcí Tmaň rezervní popř. trvalý odběr vody, související technická opatření, stávající zdroje pitné vody: návrh metody úpravy vody odstranění selenu. Zpracovaná dokumentace se soustřeďuje na řešení, hodnocení a rozpracování těchto bodů dle následujícího schématu: a) Zajištění a analýza podkladů Zajištění mapových podkladů. Doposud zpracované dokumentace týkající se vodárenského systému. Územní plán obcí, rozvojový plán obcí, kapacitní požadavky. Jednání s provozovatelem VH infrastruktury. Podklady o stávajícím vodohospodářském systému materiál řadů, profil, stáří, atd. Terénní průzkum. Zakázka 2928/002 leden

5 Technický popis stávajícího systému zásobení vodou. b) Bilance potřeby vody a zdrojů Stanovení potřeby vody - průměrná denní potřeba, maximální denní potřeba. Stanovení výhledové potřeby vody v lokalitě - výhledová bilance potřeby vody dle dostupných informací provozovatel, PRVKUK atd. c) Návrh technických opatření oblast zásobování pitnou vodou Návrh variant řešení zásobování pitnou vodou tj. úpravy vody, propojení na vodovod Tmaň. Řešení variant zásobení z hlediska množství, kvality, zabezpečenosti a navrženého technického řešení zásobení vodou. Rámcový návrh jednotlivých technických opatření na vodovodním systému (ÚV, vodojem, ČS). d) Ekonomické hodnocení navržených opatření Ocenění navrhovaných variant řešení. Odhad nákladů přípravných prací, projektové dokumentace DUR, DSP, DPS. Propočet investičních nákladů Odhad vývoje ceny vodného pro jednotlivá opatření e) Etapizace stavby Časový harmonogram realizace navrhovaných opatření. f) Závěry a doručení Shrnutí dílčích závěrů. Bilance odhadovaných investičních a provozních nákladů. Návrh oblastí vodárenského systému k dalšímu podrobnému řešení Doporučení projektanta Seznam podkladů Plán rozvoje vodovodů a kanalizací Středočeského kraje, karty obcí, Plán rozvoje vodovodů a kanalizací Středočeského kraje, popis nadobecních systémů vodovodů a kanalizací, Územní plány obcí. Mapové podklady 1: a 1: Podklady od provozovatelů stávajících vodovodních systémů Suchomastská vodárenská s.r.o. a Vodovody a kanalizace Beroun, a.s.. Orientační ceny Ministerstva pro místní rozvoje dle rozpočtových ukazatelů ( Průměrné ceny dopravní a technické infrastruktury, aktualizace 2012, zásobování vodou, ústav územního rozvoje, Původní projektové dokumentace Vodovod pro obec Suchomasty (BPO spol. s.r.o., říjen 1993). Geodetické zaměření trasy Málkov vodovod (Hrdlička spol. s.r.o., červen 1997) Přehledná katastrální situace Vodovod a kanalizace obec Bykoš (Provokap, s.r.o., leden 2006). Provozní řád vodovodního systému Suchomasty (MM Consult, březen 2015). Suchomasty Hydrogeologické posouzení a návrh průzkumných prací, Vodní zdroje a.s., 1997 Zakázka 2928/002 leden

6 Chem. Listy 107, (2013) Studium kontaminace zdrojů pitné vody selenem v obci Suchomasty (CHKO Český Kras); (Stanislava Krejčová, Barbora Doušová a Renata Kadlecová) Odstraňovanie arzénu a antimónu z vody, Danka Barloková, Ján Ilavský, Vodní hospodářství 2/ Přesnost a úplnost podkladů Návrh opatření na systému zásobování obce Suchomasty, Málkov a Bykoš pitnou vodou byl proveden na základě dostupných podkladů: Topologie stávajících vodovodních sítí Prostorové uspořádání vodovodních sítí Suchomast, Málkova a obce Bykoš včetně dimenzí a skladby materiálu bylo převzato z dat poskytnutých provozovatelem vodovodních systémů Suchomastské vodárenské a.s. Konktrétně se jedná o topologii vodovodních řadů a objektů na síti převzatých z provozního řádu vodovodního systému Suchomasty (03/2015) a dostupné projektové dokumentace k těmto řadům. Informace o vodovodní síti obce Tmáň a souvisejících přiváděcích a zásobních řadech byly převzaty z podkladů poskytnutých provozovatelem vodovodu společností Vodovody a kanalizace Beroun a.s.. Výškové uspořádání vodovodní sítě včetně objektu Pro určení výškového uspořádání byl použit digitální model reliéfu 5. generace, který byl následně ověřen dle dostupných podkladů (viz kap. 1.4.). Digitální model reliéfu České republiky 5. generace (DMR 5G) představuje zobrazení přirozeného nebo lidskou činností upraveného zemského povrchu v digitálním tvaru ve formě výšek diskrétních bodů v nepravidelné trojúhelníkové síti (TIN) bodů o souřadnicích X,Y,H, kde H reprezentuje nadmořskou výšku ve výškovém referenčním systému Balt po vyrovnání (Bpv) s úplnou střední chybou výšky 0,18 m v odkrytém terénu a 0,3 m v zalesněném terénu. Další doplňující informace Podklady pro výpočet potřeby vody, změny v dimenzích, upřesnění trasy potrubí, odhad provozních nákladů apod. byly upraveny během zpracování studie po vzájemných konzultacích s provozovateli vodovodních systémů Seznam zkratek PRVKUK OPŽP VVR VF VNF Plán rozvoje vodovodů a kanalizací Operační program Životního prostředí voda vyrobená k realizaci, tj. roční objem vody upravené a předané do přiváděcích řadů nebo přímo do distribuční sítě (m 3 /rok) voda fakturovaná (m 3 /rok) voda nefakturovaná (m 3 /rok) Zakázka 2928/002 leden

7 Q p průměrná denní potřeba vody, tj. výpočtová hodnota množství vody za den stanovená ze specifické potřeby vody násobením počtem příslušných jednotek (m 3 /rok, l/s) Q dmax průměrná denní potřeba vody násobená součinitelem denní nerovnoměrnosti k d. Potřeba vody kolísá v průběhu roku i týdnů, hodnoty k d závisí na velikosti a charakteru spotřebiště (m 3 /rok, l/s) Q hmax maximální hodinová potřeba vody (l/s) SPV Potřeba vody ÚP DSP DUR DPS PZO ČS ATS RV VDJ ÚV DN De HD PE (PE) OC LT TLT Specifická potřeba vody (SPV - l.obyv -1.den -1 ) je množství vody za jednotku času připadající na jednoho obyvatele nebo na jednotku charakterizující určitý výrobní a nevýrobní proces Základním pojmem je potřeba vody tj. množství vody udané za časovou jednotku potřebné ve zdroji pro zajištění dodávky vody pro odběratele. územní plán dokumentace pro stavební povolení dokumentace pro územní řízení dokumentace pro provádění stavby počet zásobených obyvatel čerpací stanice automatická tlaková stanice redukční ventil vodojem úpravna vody vnitřní průměr potrubí vnější průměr potrubí vysokohustotní polyetylén ocel šedá litina tvárná litina Zakázka 2928/002 leden

8 2. Zajištění a analýza podkladů týkajících se řešeného území 2.1. Popis řešeného území Předložený materiál řeší problematiku zásobování obcí Suchomasty, Málkova a obce Bykoš pitnou vodou z vodovodního systému Suchomasty. Obce se nachází cca 7 km jižně od Berouna, v nadmořské výšce m n m. Zástavba v obcích je převážně venkovská tvořená zemědělskými usedlostmi z minulého století a rodinnými domy v zahradách. Součástí obce Suchomasty je její místní části Borek nepřipojena na veřejný vodovod. Obr. 1. Přehledná situace zájmového území 2.2. Současný stav zásobování obcí pitnou vodou Z vodovodního systému Suchomasty jsou zásobeny obce Suchomasty, Bykoš a Málkov. Zdrojem vody je prameniště v lokalitě Na vodárně situované cca 1,5 km západně od obce Suchomasty (vrt Čertovák). Jímané vody jsou čerpány do úpravny vody v téže lokalitě odkud jsou po úpravě čerpány do zemního vodojemu Lejškov ležícím 1 km severozápadně od obce Suchomasty. Z vodojemu je voda přiváděna gravitačně dvěma zásobními řady ve směru Suchomasty Bykoš (LPE De 90, De 160) a ve směru Málkov (HDPE De 110). Celková kapacita vodovodu je v současné době dána výrobní kapacitou úpravny vody 4 m 3 /hod (1,1 l.s -1 ). Vlastníkem vodovodního systému (kromě přívodu do obce Málkov) je obec Suchomasty, provozovatelem je Suchomastská vodárenská s.r.o Jímání podzemní vody Prameniště se nachází mezi obcemi Suchomasty a Málkov v údolnici drobné vodoteče. Odběr je prováděn z hydrogeologického vrtu (vrtaná studna) ST-1 (1973) a kopané studny S-1 (posilovací zdroj v době zvýšené spotřeby). Zakázka 2928/002 leden

9 Parametry vrtu ST-1: Hloubka vrtu: 25,4 m Vydatnost: 2,0 l.s -1 Vystrojení: Zárubnice Ø350mm perforované v etážích 13,40-19,40 m a 21,40 23,40 m Ponorné čerpadlo Q=4 m 3 /hod P=0,6 MPa TYP LOWARA SOM100/AM-13 0,55 kw/380v Pozn.: Po zahrnutí vlastní spotřeby je nutno na vstupu do ÚV zajistit 10 m 3 /hod surové vody o nekolísavém tlaku 0,5-0,6 MPa Kvalita vody: Prováděné rozbory surové vody jsou až na některé parametry v limitu. V době realizace stavby (r.1993) splňoval zdroj limity pro využití k vodárenským účelům. Pouze u ukazatele obsahu železa vykazoval rozbor vody vyšší hodnoty 0,43 mg/l. Po stránce bakteriologicko-biologické voda obsahovala mírné znečištění koliformními bakteriemi. V současné době je zdroj nadále po stránce chemické i bakteriologické vhodný pro vodárenské účely. Oproti dřívějším měřením však významně vzrostl obsah železa a selenu v odebraných vzorcích. Koncentrace selenu od roku 2007 překračují v uvedeném zdroji vyšší koncentrace, než jaká je nejvyšší mezní hodnota pro pitnou vodu daná vyhláškou Ministerstva zdravotnictví č. 252/2004 Sb., a to 10 μg/l (dle měření z 03/ μg/l). Přesná příčina kontaminace vody selenem nebyla dosud zjištěna. Obec Suchomasty se nachází v seznamu vodovodů s evidovanou výjimkou pro ukazatel s nejvyšší hodnotou v IS PiVo (selen) ke dni , Platnost výjimky do , nyní prodloužena do r.06/2016. Koncentrace železa v surové vodě se pohybuje na úrovni 2,35 mg/l Úpravna vody Úpravna vody je umístěna v blízkosti vrtu TS-1 v samostatném objektu o půdorysu cca 3 x 4 m na kótě 367,0 m n.m (obr ). V objektu jsou osazeny veškeré technologie pro chemickou úpravu vody včetně čerpání a skladu chemikálií (15% roztok NaClO). Provozní doba zařízení na úpravu vody je 24 hodin denně. Úprava surové vody dle schváleného provozního řádu zahrnuje proces snížení koncentrace železa dávkováním 0,75% NaClO s následnou filtrací přes automatické filtry s náplní BIRM. Za úpravou je voda hygienicky zabezpečena dávkováním 1,5% roztoku NaClO. Kapacita úpravny vody byla s ohledem na aktuální a výhledové potřeby vody navýšena v rámci rozšíření úpravny (dle projektu r. 2001) na výkon 4,0 m 3 /hod. Zakázka 2928/002 leden

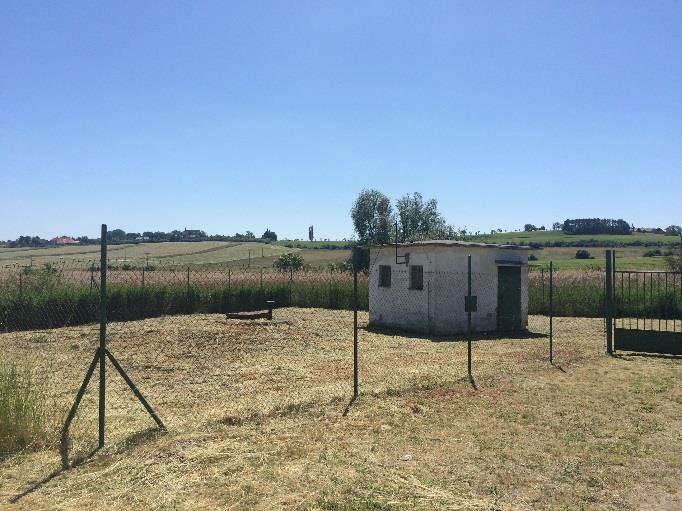

10 Obr.2 ÚV Suchomasty Vybrané ukazatele z provedených rozborů upravené vody (r ): tvrdost vody: velmi tvrdá voda (Ca+Mg) 4,6 mmol/l ph: 6,7-7,5 hořčík mg/l (20-30 mg/l doporučená hodnota) vápník 170 mg/l (40-80 mg/l doporučená hodnota) železo <0.050 (max mg/l mezní hodnota) Použitá technologie pro úpravu vody Obr.3 Technologické schéma úpravny vody Oxidace železitých sloučenin dávkování chlórnanu sodného dle provozního řádu ÚV Do společného vstupního potrubí automatických filtrů je zapojeno dávkovací čerpadlo NaClO k oxidaci vstupní vody. Dávkovací čerpadlo je v provozu pouze v době odběru surové vody z vrtu. Dávkovací čerpadlo typ CONCEPT 1601 pracuje s protitlakem 0,6 MPa a dávkovaným množstvím roztoku 0,55 l/h (0,75 % roztok NaClO). UKAZATEL JEDNOTKA HODNOTA Fe mg/l 2,35 Mn mg/l 0,02 SUMA mg/l 2,37 Tab. 1 Koncentrace manganu a železa v surové vodě z rozboru PARAMETR ÚPRAVY VODY JEDNOTKA HODNOTA Max. dávkované množství NaClO (15% roztok) ml/h 27 Max. dávkované množství NaClO (hmot.) mg/s 1,35 Teoreticky oxidovatelné množství Fe 2+ při max. dávce mg 2,0 Tab. 2 Dávkované množství činidla NaClO Zakázka 2928/002 leden

11 Oxidace na filtrech s náplní BIRM dle provozního řádu ÚV K odstranění Fe 2+ je za dávkováním oxidačního činidla NaClO použito filtrace přes dvojici manganičitých filtrů o celkové kapacitě 4 m 3 /h. Oba filtry pracují plně automaticky. Obsluha provádí pouze pochůzkovou kontrolu zařízení. Při praní filtrů je počítáno se spotřebou prací vody 2,3 m 3 (filtr AF-F5/C) a 1,0 m 3 (filtr AF-F3/C). Katalytické odstraňování bez soustavného dávkování chemikálií je účinné jen tehdy, je-li ve filtrované vodě nadbytek kyslíku jako vlastního oxidačního činidla. V praxi se počítá na 1 mg železa provzdušované vody nejméně 2 litry vzduchu a na 1 mg manganu 4 litry vzduchu. Náplň BIRM BIRM je umělé granulované filtrační médium. Jde o speciálně vyvinutý materiál s vrstvou oxidu manganičitého na povrchu. Odstraňuje pouze mírně zvýšené obsahy železa a manganu. Praní filtru se provádí pouze vodou. Surová voda musí mít obsah železa maximálně 3,5 mg/l a obsah manganu maximálně 1,5 mg/l. Pro odželeznění musí být hodnota ph vyšší než 7,5 a pro odmanganování mezi 8-9. Mezi přednosti této hmoty patří široký teplotní výkon, dlouhodobé použití s relativně malým opotřebením, vysoká účinnost. Hmota Birm není spotřebovávána během provozu, jedná se tedy o ekonomicky výhodnou hmotu na odstraňování železa a manganu z vody. Další výhodou je, že hmota nepotřebuje žádnou regeneraci, postačí pouze proplach. Předpokladem pro úspěšné odstranění železa a manganu je, aby koncentrace kyslíku v upravované vodě byla na úrovni min. 15% koncentrace železa. Surová voda nesmí obsahovat oleje, sirovodík. Vysoký obsah chloru má negativní vliv na kapacitu hmoty a může zničit katalytický povrch. Provozní podmínky filtrů s náplní BIRM ph vody 6,5-9 (při výskytu manganu 8-8,5) hloubka lože cm volný prostor filtru 50 % proplach m/h filtrační rychlost 8-13 m/h obsah chloru <0,5 mg/l Hygienické zabezpečení vody dávkováním NaClO dle provozního řádu ÚV Hygienické zabezpečení upravené vody je zajištěno dávkováním 1,5% roztoku chlornanu sodného dávkovacím čerpadlem do potrubí upravené vody před výtlakem do vodojemu upravené vody VDJ Lejškov. Dávkování je řízeno podle průtoku, měřeného impulsním vodoměrem. Obr. 4 Náplň BIRM Chlornan sodný Na úpravnu je dodáván jako 15%-ní vodní roztok v PE barelech o objemu 60 l. Chlornan sodný má přibližně 7x menší účinnost než plynný chlor a potřebuje delší dobu kontaktu s vodou. Při dávkování chlornanu dochází ke zvýšení ph u upravované vody. V rámci provozního řádu je pro úpravu vody uvedeno použití chlornanu sodného o specifikaci NaClO technický g/l akt.cl 2 (ČSN ) norma zrušena Obr.5 Dávkování NaClO na úpravně vody Norma platila pro výrobu, zkoušení a dodávání chlornanu sodného technického. Základní norma uvádí, že tento technický výrobek může být použit k bělení, ale nesmí být používán ve vodárenství k úpravě vody!!! Zakázka 2928/002 leden

12 Identifikace výrobku dle platné legislativy pro použití ve vodárenství: Chlornan sodný pro desinfekci pitné vody Číslo CAS: Číslo ES (EINECS): Další názvy látky: Chlornan sodný s obsahem aktivního chlóru Výrobek je ve shodě s požadavky specifikovanými ve Vyhlášce Ministerstva zdravotnictví ČR č. 409/2005 Sb. o hygienických požadavcích na výrobky přicházející do přímého styku s vodou a na úpravu vody a používá se pro úpravu pitné vody. Specifikace dle Přílohy č.2 písm. E. bod. 3 Chlornan sodný Chemický vzorec: NaClO Poznámka: v upravené vodě nesmí obsah volného chloru překročit hodnotu 0,3 mg/l Požadavek na čistotu: maximální koncentrace nečistot (v mg) na 1 kg aktivního chloru: As 1 Cd 2,5 Cr 2,5 Hg 3,5 Ni 2,5 Pb 15 Sb 20 Se 20 NaClO 3 : bromičnany: 5,4 % aktivního chloru 30 mg/kg výrobku Skladování chlornanu sodného: Chlornan sodný se vyznačuje nižší stabilitou, kdy aktivní chlor z něj vyprchává a tím jeho trvanlivost a desinfekční účinnost časem klesá. Pokud je chlornan sodný čerstvý, (po stočení z výroby), má obsah aktivního chloru v rozmezí 12 % až 14 % (140 až 180 g Cl2/l). Tato koncentrace je výrobci garantována v letních měsících 3 týdny a v zimních 5 týdnů. Po této době koncentrace chloru v roztoku rychle klesá a chlornan se tak stává pro desinfekci vody neúčinný. Posilovací čerpadlo dle provozního řádu ÚV Z důvodu zapojení automatických filtrů (max. provozní přetlak 0,6 MPa) není umožněno zajistit požadovanou dopravní výšku do vodojemu upravené vody VDJ Lejškov (max. hl. 419,9 m.n.m) přímým čerpáním z vrtu (ΔH = 56,0 m). Z tohoto důvodu je na společném výstupním potrubím za filtry instalováno posilovací čerpadlo s max. průtokem 3,8-4,0 m 3 /hod a dopravní výškou 50 m v.sl. Posilovací čerpadlo je ovládáno pouze při potřebě doplňování upravené vody do vodojemu VDJ Lejškov Jedná se o dvoukomorový zemní vodojem o objemu 2x140 m 3 využívaný k akumulaci pitné vody. Vodojem byl vybudován v roce Z vodovodu jsou samostatně vedeny gravitační zásobní řady pro obec Suchomasty (Bykoš) a Málkov. Plnění vodojemu je v současnosti řízeno manuálně. Parametry vodojemu: Max. hl. 419,9 m n.m. Min. hl. 416,00 m n.m. Obr.6 VDJ Lejškov Zakázka 2928/002 leden

13 Současný provoz úpravny vody V současné době není úpravna vody provozována plně v souladu s technickými podmínkami popsanými v provozním řádu vodovodu, viz zákon č. 254/2001 Sb. 59 odst.1 písm. a). Mezi zjištěné nedostatky zejména patří: - Rozpor v provozní dokumentaci k objektu úpravny vody (aktualizace 03/2015) způsob provozu úpravny neodpovídá provozním předpisům úpravny vody uvedených v provozním řádu - Neodpovídající technologie úpravy vody oproti provoznímu řádu - Vyřazení části procesu odželeznění z objektu úpravny vody - odpojení technologie filtrace - Využití prostoru akumulace VDJ Lejškov jiným způsobem než uvádí provozní řád - využití VDJ k procesu vysrážení železa, kdy vysrážené železo je z akumulace odstraňováno při praní vodojemu. Vysrážené sloučeniny železa v trase výtlaku (před VDJ Lejškov) se zde mohou usazovat a přispívat k jeho rychlejšímu zanášení (zvýšení odběrů el. energie při čerpání). - Nestandartní způsob řízení a kontroly úpravárenských procesů na úpravně vody (dálkový přenos dat z ÚV, systém řízení plnění vodojemu, signalizace poruch), které limitují efektivní provoz vodovodu. - Systém dopravy vody z úpravny je řešen odlišně oproti provozním předpisům. Ke změnám systému dopravy (zapojení posilovacího čerpadla na přívodu surové vody do ÚV) nebyla pravděpodobně zpracována potřebná projektová dokumentace. Obr. 7 Přímé napojení čerpadla na přívodu surové vody do ÚV Obr. 8 Původní čerpadla osazená na ÚV Zakázka 2928/002 leden

14 Spotřebiště Obce se nachází cca 7 km jižně od Berouna, v nadmořské výšce m n m. Zástavba v obcích je převážně venkovská s malým procentem přechodných návštěvníků. Obec Suchomasty má vybudovaný vlastní systém zásobování pitnou vodou, na který je napojena i vedlejší obec Málkov a od roku 2007 obec Bykoš. Zdrojem pitné vody je vrt Čertovák o vydatnosti cca 2,0 l/s. Přívod vody z VDJ Lejškov je zajištěn gravitačním zásobním řadem DN 100. Rozvodná síť v obci je provedena z IPE trub De 90 De 160. Celý vodovodní systém byl vybudován v letech Pro vyšší tlakové pásmo ( m n.m.) je přímo v obci vybudována podzemní AT stanice. Obec Málkov má z VDJ samostatný přívodní řad do obce (HDPE De 110). Ostatní trvale bydlící obyvatelstvo včetně rekreantů je zásobeno pitnou vodou z domovních studní. Množství vody v těchto studních je dle sdělení OÚ nedostatečné, kvalita vody ve studních nevyhovuje vyhlášce Ministerstva zdravotnictví č. 376/2000 zejména ve zvýšených hodnotách železa a dusičnanů. Obr. 9 Zájmové území Zakázka 2928/002 leden

15 3. Stanovení potřeby vody Hodnota aktuální potřeby vody pro zásobení obcí byla převzata z provozního řádu vodovodu pro veřejnou potřebu Suchomasty Jedním z podstatných parametrů návrhu systému je předpokládaná potřeba vody. Specifické množství pitné vody (množství na 1 obyvatele za den) závisí na bytové vybavenosti (koupelny, sprchy, toalety apod.). Pro Českou republiku se doporučuje uvažovat průměrnou hodnotu 110 až 120 l.os -1.den. Tato hodnota je shodná s množstvím fakturované vody dodané obyvatelstvu. V malých obcích činí spotřeba fakturované vody až 80 l.os-1.den. Uvedené hodnoty se týkají specifické potřeby vody fakturované pro domácnosti. Pro danou lokalitu bylo uvažováno vzhledem k charakteru území a zástavby s následujícími specifickými potřebami: Trvale bydlící obyvatelé (včetně občanské vybavenosti) - současnost Celková roční spotřeba vody (r.2014): m 3 Počet připojených obyvatel: 756 os. Současná specifická potřeba vody: 50,73 l/os/den Rok Voda vyrobená [m 3 ] Voda fakturovaná [m 3 ] Voda nefakturovaná [%] 42% 46% Tab. 3 Roční objemy výroby pitné vody Trvale bydlící obyvatelé (včetně občanské vybavenosti) - výhled Specifická potřeba vody: 115 l x osoba x den -1 Potřeba vody je množství vody udávané za časovou jednotku (l.s -1, m 3.d -1 ), potřebné pro zajištění dodávky vody pro jednotlivé odběratele. Potřeba vody není během roku - v jednotlivých dnech a během dne - v jednotlivých hodinách stálá, ale dosahuje minimálních, průměrných a maximálních hodnot. Výše hodnot potřeb vody potom ovlivňuje dimenzování jednotlivých částí vodovodu. Odhad celkových ztrát vody v potrubí: Celková délka rozvodných řadů: 7,300 km Voda nefakturovaná: m 3 /rok Ztráty vody v potrubí (současnost): 1645 m 3 km -1 rok -1 Průměrná denní potřeba vody Q p Průměrná denní potřeba Q p (rozumí se v roce) je výpočtová hodnota stanovená ze specifické potřeby vody násobením příslušných jednotek, zpravidla počtem obyvatel. Průměrná denní potřeba je výchozí výpočetní hodnotou. Maximální denní potřeba Q dmax Maximální denní potřeba Q dmax je průměrná denní potřeba násobená součinitelem denní nerovnoměrnosti a je to maximální potřeba jednoho dne v roce. Maximální denní potřeba je návrhovým parametrem pro dimenzování kapacity zdroje. Q dmax = Q p. k d Zakázka 2928/002 leden

16 Součinitel denní nerovnoměrnosti se stanoví na základě velikosti spotřebiště dle následující tabulky: Počet obyvatel k d do , , , ,25 Nad ,15 Tab. 4 Součinitel denní nerovnoměrnosti - k d Maximální hodinová potřeba Q hmax Maximální hodinová potřeba vody je výchozím parametrem pro návrh potrubí zásobních řadů a rozvodné sítě v lokalitě. Q hmax = Q p * k d * k h Počet obyvatel K h 30 7,2 50 6, , , , , , ,9 > ,8 Tab. 5 Součinitel hodinové nerovnoměrnosti - k h 3.1. Stanovení výhledové potřeby vody Stanovení výhledového počtu připojených obyvatel Pro návrh vodovodu je rozhodující výhledová potřeba vody, tj. výhledový počet obyvatel připojených na vodovod. V návrhu je uvažováno s výhledem 20 let. Současný a výhledový počet obyvatel zásobených z vodovodu byl konzultován s jednotlivými starosty, kteří na základě územních plánů stanovili výhledové stavy obyvatel. Počty připojených obyvatel byly projektantovi předány jako závazný podklad. Předání podkladů proběhlo formou tabelárně zpracovaných dat. Na základě předaných dat je zpracován návrh technických opatření a parametrů vodovodního systému. Název obce Současný počet obyvatel Počet obyvatel počet obyvatel připojených na obecní vodovod Výhledový počet obyvatel (20 let) Suchomasty Bykoš Málkov celkem obyvatel Současný a výhledový počet obyvatel připojených na vodovod Zakázka 2928/002 leden

17 Stanovení celkové potřeby vody v lokalitě Název obce výhledový počet obyvatel SPVFC ZO VFC L JUVNF VNF Qp Q dmax Q hmax l/os.den - l/s m 3 /den m 3 /rok m m 3 km - 1 rok -1 l/s l/s k d l/s m 3 /den k h l/s m 3 /hod Suchomasty ,73 63, ,30 1, , ,75 13,5 Bykoš ,40 34, ,11 0, , ,93 6,9 Málkov , , ,9 3,2 Celkem , ,58 23,7 Výhledová potřeba vody pro obec Suchomasty, Bykoš a Málkov SPVFC specifická potřeba vody fakturované celkem (SPV+OV) pozn. specifická spotřeba vody je dle současných měření na úrovni 50,7 l/os.den). Hodnota 115 l/os.den je převzata z výpočtu kapacity vodovodu (kap. 2.1 provozního řádu) ZO počet zásobených obyvatel z veřejného vodovodu VFC voda fakturovaná celkem L délka rozváděcích řadů JUVNF jednotkový únik vody nefakturované (výhled) pozn. jednotkový únik je dle současných měření na úrovni 1645 m 3 /km.rok, při vzrůstajícím trendu. VNF voda nefakturovaná Ze stanoveného výhledu vyplývá předpokládaný nárůst maximální potřeby vody na 2.63 l/s včetně zohlednění předpokládaných úniků. Současný výkon systému úpravny vody je navržen na 1,1 l/s. Oproti výhledu tak nebude kapacita současné úpravny pokrývat předpokládanou potřebu vody o 1,5 l/s (130 m 3 /den). Zakázka 2928/002 leden

18 4. Variantní možnosti zásobování vodou obce a nutná technická opatření Cílem této kapitoly je předložit variantní návrh řešení systému zásobování vodou obce Suchomasty, Bykoš a Málkov. Spolu se specifikací souvisejících technických opatření. Součástí posouzení jsou následující varianty opatření: Opatření 1. Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu Opatření 2. připojení Vodovodu Suchomasty na vodovodní systém obce Tmáň, Opatření 3. Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu spolu s napojením na veřejný vodovod Tmáň. Pro návrh topologie a posouzení vodovodního systému je ve studii použit digitální model terénu (DMT), který byl vytvořen v 3D Analystu GIS programu ArcGIS na základě digitálního modelu reliéfu (DMR 5G) popisujícího zájmové území. Digitální model reliéfu České republiky 5. generace (DMR 5G) představuje zobrazení přirozeného nebo lidskou činností upraveného zemského povrchu v digitálním tvaru ve formě výšek diskrétních bodů v nepravidelné trojúhelníkové síti (TIN) bodů o souřadnicích X,Y,H, kde H reprezentuje nadmořskou výšku ve výškovém referenčním systému Balt po vyrovnání (Bpv) s úplnou střední chybou výšky 0,18 m v odkrytém terénu a 0,3 m v zalesněném terénu. Obr. 10. Nadmořské výšky v programu ArcGIS Zakázka 2928/002 leden

19 Umístění vodárenských objektů, trasy a označení vodovodních řadů bylo převzato z provozního řádu Vodovodní systém Suchomasty (MM Consult, 03/2015), podkladních dat (ve formátu DWG) k vodovodu Tmáň poskytnutých provozovatelem VaK Benešov pro potřeby zpracování této studie a dostupných digitálních dat Středočeského kraje z Plánu rozvoje vodovodů a kanalizace. Obr. 11. Situace s vyznačením vodárenských objektů a přiváděcích řadů Nadmořské výšky terénu ve spotřebišti: Suchomasty m n.m. Bykoš m n.m. Málkov m n.m. Zakázka 2928/002 leden

20 4.1. Opatření 1. Odběr vody ze stávajících zdrojů s doplněním úpravny o technologií upravující koncentrace selenu spolu s navýšením celkové kapacity výroby Hlavní cíle opatření: - Trvalé snížení koncentrace selenu v upravené vodě na požadovanou úroveň (max. 10 μg/l). - Navýšení kapacity úpravny vody na výhledovou potřebu vody až 2,63 l/s Snížení koncentrace selenu Selen se v přírodních vodách nachází jen ve velmi nízkých koncentracích, zpravidla pod 10 mg.l -1, v podzemních vodách pod hranicí 1 mgl -1. Pro lidský organismus je selen prvek esenciální, v nízkých koncentracích působí jako antioxidant. Ve vyšších koncentracích působí toxicky, usazuje se v játrech, ledvinách a slezině a může způsobovat závažné zdravotní problémy. Ve vodním zdroj surové vody pro vodovod Suchomasty byly od roku 2007 zaznamenány vyšší koncentrace selenu, než jaká je nejvyšší mezní hodnota pro pitnou vodou daná vyhláškou Ministerstva zdravotnictví č. 252/2004 Sb., kterou se stanoví hygienické požadavky na pitnou vodu a to 10 μg/l. Datum Selen μg/l 02/ / / / / / / / / Tab. 8 Koncentrace selenu v upravené vodě v kontrolních rozborech 09/ / Při kontrole kvality pitné vody Krajskou hygienickou stanicí Středočeského kraje ze dne byla zjištěna zatím nejvyšší koncentrace selenu za poslední 4 roky. Touto hodnotou byl překročen mírnější hygienický limit stanovený opatřením ze dne 5. června 2013 zn. KHSSC 20596/2013 povolující výjimku pro tento zdroj v max. koncentraci Se 30 μg/l s platností opatření do Konkrétní příčina kontaminace vody selenem nebyla dosud jednoznačně potvrzena. Spojitost mezi rekultivací černé skládky z r a zvýšenou koncentrací selenu nebyla prokázána Navýšení kapacity úpravny vody Obr. 12 Likvidace skládky r Současný provoz úpravny byl dimenzován na výkon 4,0 m 3 /hod (1,1 l/s), který odpovídá výpočtové potřebě vody pro zásobování obcí (Qp = 1,06 l/s). Maximální denní odběry (Q dmax = 1,58 l/s) již v tomto ohledu plně zabezpečeny nejsou (dočasně zajištěno vyšším odběrem z vodojemu Lejškov). Dle naměřených hodnot (r. 2015) je průměrná spotřeba vody nižší o cca 20 % (0,87 l/s). V případě nárůstu počtu obyvatel ve výhledu 25 let (počítáno celkem 990 osob) bude výpočtová potřeba pitné vody (Q prům=1,78 l/s, Q dmax=2,63 l/s) významně překračovat kapacitu úpravny. Stávající zdroj surové vody vrty ST-1 (vydatnost 2,0 l/s) a rezervní zdroj S-1 (0,1 l/s) zabezpečují v tomto ohledu část výhledových potřeb. K navýšení kapacity výroby pitné vody Zakázka 2928/002 leden

21 na úpravně se v návrhu opatření proto uvažuje se zabezpečením nového zdroje surové vody ST Technické požadavky na realizaci opatření Pro navýšení kapacity výroby pitné vody o 1,53 l/s (132 m 3 /den) bude technicky nutné zajistit: 1) Výstavbu jímacího objektu 2) Úpravu dávkování oxidačního činidla (chlór, NaClO) 3) Instalace filtrů na odželeznění 4) Doplnění technologie ke snížení koncentrace selenu 5) Úpravu dávkování NaClO pro hygienické zabezpečení vody 6) Posouzení současného systému úpravy a dopravy vody 7) Rekonstrukce objektu úpravny vody 1) Výstavba jímacího objektu Z důvodu omezené kapacity stávajících zdrojů surové vody vrt ST-1 (vydatnost 2,0 l/s) a rezervní zdroj studna S-1 (0,1 l/s) pro výhled k r je součástí opatření zabezpečení nového zdroje surové vody ST-2. k zásobení úpravny surovou vodou. Umístění a návrh jímacího objektu vychází z hydrogeologického posouzení a vyhodnocení geofyzikálního průzkumu, Vodní zdroje a.s. r Požadovaná vydatnost hledaného zdroje byla uvažována 1,5 l/s. Vzhledem k poměrně dobré hydrogeologické situaci lokality (v blízkosti stávajících zdrojů) bylo navrženo vyhloubit další průzkumný vrt, který by ověřil možnosti jímání potřebného množství. a v pozitivním případě byl využit jako jímací. Návrh uvažoval v tomto případě s vyhloubením hydrogeologického vrtu cca 30 m vrtnou soupravou, vystrojením vrtu polyetylénovými zárubnicemi průměru 225 mm s perforovanými úseky, mezikružím do hloubky min. 4-5 m (podle úrovně zastižení mělké podzemní vody) a oddělením mělké podzemní vody cementací. V návaznosti na vystrojení a přípravu vrtu bude provedena konečná 21-denní čerpací zkouška, na základě které bude možné stanovit využitelnou vydatnost vrtu. Návrhová lokalita pro ST-2 Obr. 13 Situace zájmového území pro jímání surové vody 2) Úprava dávkování oxidačního činidla Zvýšenému objemu úpravy vody o 132 m 3 /den odpovídá navýšení max. spotřeby chlóru (15% roztok NaClO) k oxidaci železa o 0,9 l/den (27 l/měs.). Součástí úpravy je výměna stávajícího dávkovacího čerpadla roztoku. Při kompletní rekonstrukci úpravny lze uvažovat s výměnou typu oxidačního činidla a dávkovacích zařízení. 3) Instalace filtrů na odželeznění Pro navýšení kapacity úpravny vody je uvažováno s instalací nových filtru k separaci vysrážených částic železa o celkové kapacitě 9,5 m 3 /h včetně výměny stávajících (neprovozovaných) filtrů. Navržena je instalace dvojice tlakových filtrů s automatickým případně manuálním systémem řízení praní filtrů tvořící první stupeň filtrace. Zakázka 2928/002 leden

22 Posouzení funkce filtrů při sorpci selenu: Jako sekundární funkci při provozu filtru lze uvažovat i částečnou sorpce selenu. Po zanesení filtru (hydroxidem železitým) zde vzniknou podmínky umožňující následné vysrážení a zachycení selenu na filtru. Efektivnost tohoto procesu včetně návrhu systému praní bude třeba ověřit zkušebním provozem. Obr. 14 Tlaková nádoba, vyrobená z polyetylénu a zpevněné sklolaminátovým vláknem. Rozměry nádoby jsou zvoleny na základě výpočtu z filtrační rychlosti a charakteru filtrace. (Vlevo s automatickým praním, vpravo manuální praní) Návrhové parametry filtrů: Náplň: Praní: Prací médium Celkový provozní průtok filtry: BIRM / křemičitý písek automatické / manuální voda 9,5 m 3 /hod 4) Doplnění technologie ke snížení koncentrace selenu K zabezpečení požadovaných koncentrací selenu v upravené vodě je uvažováno se zařazením druhého stupně filtrace. Tento stupeň bude navazovat na předešlý filtrační stupeň a bude tvořen tlakovými nádobami s náplní - sorpčním materiálem - Granulovaný hydroxid oxid železitý. V současné době průmyslově vyráběný a ekonomicky dostupný produkt k odstranění (sorpci) arsenu a jiných těžkých kovů. Princip úpravy vody: Filtrace vody přes filtr s náplní s granulovaným hydroxidem železitým (granule 0,5-2 mm). Filtrační rychlost v < 15 m/h s kontaktní dobou s upravovanou vodou min. 5 minut (optimum 12 minut). Aplikace technologie: Předpoklad odzkoušení funkce sorpce selenu při poloprovozních podmínkách, pro nalezení optimálního sorbentu, při stanovení sorpčních podmínek (včetně funkce předešlého stupně filtrace). V případě spolehlivé funkce filtrace selenu na prvním stupni lze návrhové parametry upravit na nižší hodnoty. Výchozí návrhové parametry filtrace: Kontaktní doba: 10 min. Kapacita: 9,5 m 3 /h (jeden až dva paralelní filtry) Provozní podmínky: Zakázka 2928/002 leden

23 Před sorpcí na filtru by měla být voda zbavena mechanických nečistot. Doporučené zařazení dvou filtračních jednotek za sebou. Filtrační náplň se pere vodou. Rychlost praní max. 0,065 l/min/cm 2 s podmínkou krátkodobé expanze, četnost praní individuální dle kvality vody a velikosti filtru. Po instalaci sorbent 48 hodin smáčet před vlastním praním, nutné zafiltrování náplně (po najetí krátkodobé uvolňování síranů ). Reálná adsorpční kapacita individuální dle složení upravované vody Fyzická životnost produktu 3 roky (po vyčerpání sorpční kapacity nutná likvidace na skládce nebezpečného odpadu v případě klasifikace jako nebezpečný odpad s obsahem Se) Obchodní označení náplně např.: - Bayoxide E 33 - GEH - Kemira CFH142 a CFH0818 Obr. 15 Granulovaný sorbent 5) Úprava dávkování NaClO pro hygienické zabezpečení vody Zvýšenému objemu úpravy vody o 132 m 3 /den odpovídá navýšení max. spotřeby činidla (15 % roztok NaClO) pro hygienické zabezpečení vody ve spotřebišti o 0,26 l/den (8,0 l/měs.). Součástí úpravy je výměna stávajícího dávkovacího čerpadla roztoku. 6) Posouzení současného systému úpravy vody a dopravy vody Vzhledem k navrhovaným úpravám technologie bude součástí návrhu technologie posouzení současného provozu technologických procesů s vyhodnocením jejich účinnosti, provozní spolehlivosti a náročnosti na provoz, včetně posouzení stávajících a návrhových hydraulických parametrů. Návrh bude doplněn o posouzení současného systému dopravy vody mezi jímacími vrty a VDJ Lejškov s návrhem čerpadel dle upravených charakteristik čerpání. 7) Rekonstrukce objektu úpravny vody Současný technický stav objektu úpravny vody neodpovídá výhledovým provozním nárokům. Vnitřní dispozice objektu, rozvody, uskladnění chemikálií jsou řešeny ve stísněné dispozici. Půdorysné rozměry objektu představují omezení pro instalaci a údržbu nových technologií. Z těchto důvodů je ve studii uvažována kompletní přestavba objektu, včetně souvisejícího vystrojení. Vystrojení a rozvody v objektu budou plně nahrazeny novými typově stejnými rozvody. Z důvodu odběru surové vody z vícero studní-vrtů je součástí navržených úprav výstavba sběrné akumulační studny s čerpáním. Obr. 16 Rozvody na úpravně vody Zakázka 2928/002 leden

24 4.2. Opatření 2. připojení Vodovodu Suchomasty na vodovodní systém obce Tmáň, (ve správě VaK Beroun) Hlavní cíle opatření: - Zajištění nového kvalitního zdroje pitné vody pro vodovod Suchomasty. - Zjednodušení provozu vodovodu s vyřazením nákladů na úpravu vody z vlastních zdrojů Napojení na vodovod Tmáň Opatření řeší komplexní změnu systému zásobení a dopravy pitné vody vodovodem Suchomasty. Předmětem úpravy je přepojení vodovodu Suchomasty na vodovodní systém obce Tmáň ve správě VAK Beroun, a.s., kdy současný systém úpravy surové vody a dopravy do VDJ Lejškov bude trvale odtaven z provozu případně využíván jako záložní zdroj. Propoj De 110 Obr. 17 Situace s řešením napojení na vodovod Tmaň Zdrojem pitné vody pro vodovodní systém obce Tmáň je ÚV Tmáň a Želivka. Oba zdroje jsou vzájemně míšeny. Vybrané parametry pitné vody z vodovodu Tmáň po míchání s vodou ze zdroje Želivka: tvrdost vody: tvrdá voda (Ca+Mg) 3,26 mmol/l ph: 7,5-7,7 hořčík mg/l (20-30 mg/l doporučená hodnota) vápník 81 mg/l (40-80 mg/l doporučená hodnota) železo (max mg/l mezní hodnota) Stanovisko provozovatele VAK Beroun Za účelem prověření možnosti napojení vodovodu Suchomasty na vodovod Tmáň byla zaslaná žádost o vyjádření k možnosti výhledového napojení vodovodu Suchomasty. K žádosti bylo vydáno vyjádření VAK Beroun a.s. ze dne (viz příloha). Ve vyjádření bylo sděleno, že záměr je možný za podmínky odběru Q dmax = 1,0 l/s. Výše maximálního odběru byla provozovatelem stanovena na základě technických parametrů současného vodovodu, volných kapacit při zohlednění výhledových odběrů v lokalitě. Zakázka 2928/002 leden

25 Vzhledem k výhledové potřebě vody pro zásobení obcí Suchomasty, Bykoš a Málkov na úrovni (Q p = 1,78 l/s, Q dmax = 2,63 l/s) lze při zachování současných technických podmínek uvažovat pouze s částečným přepojením vodovodu na tento zdroj. Pro potřeby ekonomického zhodnocení opatření bude ve výhledu uvažováno bez uvedeného omezení, tedy s (teoreticky) plným zabezpečením odběru pitné vody z vodovodu Tmáň. Pozn. Náklady na technické zabezpečení plného zásobení vodovodu Suchomasty z vodovodu Tmáň nejsou v opatření započteny. Stanovení rozsahu nezbytných úprav na vodovodu Tmáň k zajištění plného zásobení vyžaduje podrobnější analýzu vodovodu (vyhodnocení výhledových potřeb celé lokality, hydraulické posouzení vodovodní sítě včetně napojení vodovodu Suchomasty) Technické požadavky na realizaci opatření Pro plné přepojení vodovodu Suchomasty na vodovod Tmáň bude technicky nutné zajistit: 1) Výstavbu propoje mezi vodovodními systémy Suchomasty a Tmáň 2) Výstavbu ATS k zajištění výtlaku vody do VDJ Lejškov 3) Výstavbu předávací vodoměrné šachty (viz bod.2 ve variantě A.) 4) Úpravu vystrojení VDJ Lejškov 5) Odstavení stávající ÚV (Suchomasty) z provozu (zabezpečení jako záložní zdroj/ dlouhodobé odstavení z provozu) 6) Zajištění požadovaného odběru z vodovodu Tmáň není v tomto stupni dokumentace blíže řešeno 1) Výstavba propoje mezi vodovodními systémy Suchomasty a Tmáň Napojení se uvažuje prodloužením stávajícího vodovodního řadu PVC De110 v délce cca 110 m. Napojení se nachází na pozemku parc. č. 920 v k.ú. Suchomasty. Současný řad PVC De110 je provozován k hranici zástavby obce Tmáň, kde je zakončen hydrantem před č.p Zbylá část řadu není v současnosti plně provozována a jeho technický stav bude třeba pro potřeby čerpání a dopravy upravené vody blíže ověřit. Výstavba řadu se předpokládá v obecních pozemcích (místní komunikace, travní porost). Vodovod bude ukládán do pažené rýhy s výškou krytí min. 1,5 m. Po ukončení stavby bude terén uveden do původního stavu. Materiál: PVC De 110 Délka propoje: 110 m Terén : Nezpevněný povrch Zakázka 2928/002 leden

26 Provoz řadu ukončen u hydrantu před č.p. 124 Prodloužení stávajícího vodovodního řadu PVC De110 L = 110 m Obr. 18 Orientační trasa propoje mezi vodovodem Tmáň a VDJ Lejškov 2) Výstavba ATS k zajištění výtlaku vody do VDJ Lejškov Průběh terénu a výškové osazení vodojemů neumožňuje gravitační plnění VDJ Lejškov z VDJ Lounín. Z tohoto důvodu je pro zajištění spolehlivého plnění VDJ Lejškov součástí opatření výstavba posilovací ATS. Čerpací stanice je uvažována jako podzemní armaturní šachta s příslušným vystrojením (čerpadla, dálkový přenos, přípojka NN). S ohledem na propojení vodovodních systémů s rozdílnými vlastníky, resp. provozovateli je návrh řešen ve dvou variantách zohledňující alternativní požadavky na funkci systému. Zakázka 2928/002 leden

27 A. Osazení ATS na zásobním řadu v obci Tmáň ATS (návrh) Obr. 19 Umístění ATS na řadu De 110 v obci Tmáň Objekt čerpací stanice je v této variantě navržen na řadu PVC De 110 na pozemku p.č.75/1 v k.ú. Tmáň ve vlastnictví obce Tmáň. Za předpokladu 24-hodinového provozu čerpací stanice bude zajištěno navýšení tlaku v navazujícím úseku řadu o cca 20 m v. sl. Tímto opatřením bude současně umožněno zajistit v případě rozvoje zástavby v dotčené lokalitě Chaloupky (obec Tmáň ) potřebné tlakové poměry na síti. Umístěním čerpací stanice v této lokalitě je zajištěn přetlak před čerpáním cca 20 m v. sl. Obr. 20 Sestava pro ATS Čerpací stanice je navržena jako ATS z dvojice celonerezových vertikálních čerpadel osazených na společné základové frémě. Součástí každého čerpadla bude regulační jednotka s měničem frekvence s kontakty pro dálkový přenos chodu, poruchy + zapínání/vypínání. Součástí ČS bude dálkový přenos pro možnost dálkové řízení. Vzhledem k umístění čerpací stanice na vodovodním řadu obce Tmáň, jehož provoz zajišťuje VAK Beroun a.s., je výchozím předpokladem souhlas vlastníka a provozovatele, včetně projednání budoucích smluvních podmínek provozu takovéhoto zařízení. Součástí této varianty je výstavba předávací vodoměrné šachty v místě napojení na vodovodní řad De 110 za obcí Tmáň na pozemku p.č. 920 v k.ú. Suchomasty a p.p.č. 548/2 v k.ú. Tmáň (obecní pozemky). Kóta terénu v místě osazení ATS : 379,50 m n.m. Tlak na vodovodní síti v místě připojení (orientačně): 0,2 MPa Maximální hladina ve VDJ Lejškov: 419,9 m n.m. Teoretická požadovaná dopravní výška: H max = 20 m v.sl. Zakázka 2928/002 leden

28 Orientační návrhové parametry ATS: Q prům = 1,78 l/s Q dmax = 2,63 l/s H výtlak = cca 20 m v.sl. B. Osazení čerpací stanice v místě napojení na vodovod Tmáň Objekt čerpací stanice je navržen na řadu PVC De 110 na pozemku p.č. 920 v k.ú. Suchomasty a p.p.č. 548/2 v k.ú. Tmáň (obecní pozemky). ATS (návrh) Zakončení řadu De110 VDJ Lejškov Obr. 21 Umístění ATS na řadu De 110 za obcí Tmáň Vzhledem k osazení čerpací stanice mimo zástavbu bude čerpací stanice výhradně sloužit pro dopravu vody do vodojemu Lejškov. Kóta terénu v místě ukončení stávajícího řadu PVC De 110 je cca 410 m n.m. Vzhledem k min. hladině ve VDJ Lounín 410 m n.m. a uvažovaným hydraulickým ztrátám nelze uvažovat při současném provozu s možností osazení ATS přímo na konci řadu. Konečnou polohu ATS bude třeba ověřit na základě měření tlaků na vodovodním řadu De110. Z důvodu umístění čerpací stanice na vodovodním řadu obce Tmáň, jehož provoz zajišťuje VAK Beroun a.s., je výchozím předpokladem souhlas vlastníka a provozovatele VAK Beroun s tímto řešením. Nezbytnou součástí bude rovněž projednání budoucích smluvních podmínek provozu takovéhoto zařízení. Oproti předchozí variantě A. zde není uvažováno s výstavbou nové vodoměrné šachty. Předávací místo by v této variantě bylo přímo v objektu čerpací stanice. Provoz části vodovodního řadu za čerpací stanicí (směrem k VDJ Lejškov) v délce cca 95 m (dnes nevyužíván) je pro tento účel možné řešit odkupem příp. pronájmem od stávajícího vlastníka/provozovatele. Kóta terénu v místě osazení ATS : 400,0 m n.m. Tlak na vodovodní síti v místě připojení (orientačně): 0,07 MPa Maximální hladina ve VDJ Lejškov: 419,9 m n.m. Teoretická požadovaná dopravní výška: H max = 20 m v.sl. Zakázka 2928/002 leden

29 Rozdíl mezi hladinou ve VDJ Lounín a polohou ATS je v této variantě pouze 10 m (bez uvažování hydraulických ztrát v rozvodné síti). V této variantě tak existuje riziko nedostatečného provozního tlaku na straně sání čerpadel. 4) Úprava vystrojení VDJ Lejškov Pro zásobení VDJ Lejškov prostřednictvím vodovodu Tmáň bude nezbytné realizovat nový přívod pitné vody do armaturní komory vodojemu. Pro oddělení obou zdrojů (Tmáň, Suchomasty) bude nový přívod realizován samostatným potrubím se zaústěním nad max. hladinu VDJ. V případě trvalého odstavení úpravny z provozu lze uvažovat i s přepojením na stávající rozvody v armaturní komoře. Kapacita VDJ Lejškov 2x140 m 3 vyhovuje výhledovému odběru Q dmax= 227 m 3 /den. Pro hygienické zabezpečení vody přiváděné přes spotřebiště Tmáň bude vodojem doplněn o dávkování chlóru např. ve formě NaClO. Dávkované množství bude stanoveno dle provozních požadavků. 5) Odstavení ÚV Suchomasty z provozu/ zachování jako záložní zdroj/ nouzový zdroj Ve variantě plného zásobení vodovodu Suchomasty z nového zdroje (vodovodu Tmáň) se neuvažuje se zachováním odběru vody ze stávajících zdrojů (vrt TS-1 a studna S1) a provozu úpravny vody v dnešní podobě. Pro úplné odstavení objektu úpravny vody z provozu, včetně vrtu a studny se neuvažují zvláštní stavební práce pouze případná demontáž vystrojení a technologie na ÚV. - V souladu s ČSN je třeba zajistit nevyužívané studny takovým způsobem, aby nedošlo ke znečištění podzemní vody. S likvidací - zasypáním studní se neuvažuje využití studní např. pro monitorování (selen). Možné alternativy provozu úpravny vody Suchomasty: A. Využití ÚV jako doplňkového, náhradního zdroje surové vody - Zachování provozu úpravny při stávající kapacitě pro případ poruchy na přívodu vody z vodovodu Tmáň - K náhradnímu zásobení obyvatelstva pitnou vodou je třeba uvažovat s nutností úpravy vody v souladu s vyhláškou Ministerstva zdravotnictví č. 252/2004 Sb., kterou se stanoví hygienické požadavky na pitnou vodu. - Nutné zahrnout opatření na snížení koncentrace selenu v upravené vodě: - mícháním zdrojů ve VDJ Lejškov ve stanoveném poměru (omezeně), - osazením technologie k sorpci selenu. Pozn.: Bez zajištění plného zásobení z vodovodu Tmáň nelze alternativní opatření realizovat. B. Využití objektu úpravny a zdrojů surové vody jako zdroje vody pro nouzové zásobení obyvatelstva vodou - Úpravna vody by byla provozována pouze jako nouzový zdroj, k zásobení pitnou vodou bude výhradně sloužit odběr z vodovodu Tmáň. - Při nouzovém zásobení pitnou vodou za krizové situace - narušení dodávky pitné vody velkého rozsahu z důvodu mimořádné události (sucho, povodně, narušení dodávky elektřiny velkého rozsahu) lze uvažovat s využitím zdroje pro nouzové, krátkodobé zásobování obyvatelstva pitnou vodou. Doporučené limity ukazatelů jakosti pitné vody pro nouzové zásobování pitnou vodou vydané Státním zdravotním ústavem (metodické doporučení SZÚ CHŽP-357/07) uvádí jako Havarijní limit pro selen 30 μg/l s délkou expozice max. jeden měsíc. Pozn.: Bez zajištění plného zásobení z vodovodu Tmáň nelze alternativní opatření realizovat. Zakázka 2928/002 leden

30 6) Zajištění souvisejících opatření na vodovodu Tmáň pro plné pokrytí potřeby (Q dmax=2,63 l/s) Náklady na technické zabezpečení plného zásobení vodovodu Suchomasty z vodovodu Tmáň nejsou v opatření započteny (viz kap ) a ani v rámci studie vyhodnocovány. Stanovení rozsahu nezbytných úprav na vodovodu Tmáň k zajištění plného zásobení vyžaduje podrobnější analýzu celého vodovodního systému (vyhodnocení výhledových potřeb v zájmové lokalitě, hydraulické posouzení vodovodní sítě včetně napojení vodovodu Suchomasty Opatření 3. Zachování stávajícího odběru s doplněním technologie k odstranění zvýšených koncentrací selenu a napojení na veřejný vodovod Tmáň. Hlavní cíle opatření: - Připojení na nový kvalitní zdroj pitné vody pro vodovod Suchomasty (odběr z vodovodu Tmáň). - Zajištění provozu úpravny vody se zabezpečením výhledových potřeb vody při - snížení koncentrace selenu v upravené vodě na požadovanou úroveň (max. 10 μg/l), - navýšení kapacity úpravny vody na výhledovou potřebu vody až Q dmax = 2,63 l/s (po započtení povoleného odběru z vodovodu Tmáň). Opatření 3. zahrnuje úpravu technologie na úpravně vody (viz opatření 1.), tak řešení napojení vodovodu Suchomasty na vodovod Tmáň (viz opatření 2.). V rámci opatření 3. jsou použity tyto okrajové podmínky: - Využití plného odběru z vodovodu Tmáň v množství až Q dmax =1,0 l/s (stanoveno provozovatelem VAK Beroun) pro zásobení vodovodu Suchomasty. - Provoz úpravny vody a systém plnění vodojemu Lejškov bude uzpůsoben velikosti odběru z vodovodu Tmáň. - Pro navýšení výroby pitné vody na úpravně vody se neuvažuje s výstavbou nového jímacího vrtu Technické požadavky na realizaci opatření Pro připojení vodovodu Suchomasty na vodovod Tmáň bude technicky nutné zajistit: 1) Výstavbu propoje mezi vodovodními systémy Suchomasty a Tmáň. 2) Výstavbu ATS k zajištění výtlaku vody do VDJ Lejškov. 3) Výstavbu předávací vodoměrné šachty. 4) Úpravu vystrojení VDJ Lejškov. Pro navýšení kapacity výroby pitné vody o 0,53 l/s (46 m 3 /den) bude technicky nutné zajistit: 5) Úpravu dávkování oxidačního činidla (NaClO). 6) Doplnění automatických filtrů na odželeznění. 7) Doplnění technologie ke snížení koncentrace selenu. 8) Úpravu dávkování NaClO pro hygienické zabezpečení vody. 9) Posouzení současného systému úpravy a dopravy vody. 10) Rekonstrukci objektu úpravny vody. 1) Výstavba propoje mezi vodovodními systémy Suchomasty a Tmáň Viz kap bod 1) 2) Výstavba ATS k zajištění výtlaku vody do VDJ Lejškov Viz kap bod 2) Zakázka 2928/002 leden

31 V rámci opatření 3. jsou uvažovány návrhové parametry ATS: Q dmax = 1,00 l/s H výtlak = cca 20 m v.sl. 3) Výstavba předávací vodoměrné šachty (viz kap bod.2 ve variantě A.) 4) Úprava vystrojení VDJ Lejškov Pro zásobení VDJ Lejškov prostřednictvím vodovodu Tmáň bude nezbytné realizovat nový přívod pitné vody do armaturní komory vodojemu. Pro oddělení obou zdrojů (Tmáň, Suchomasty) bude nový přívod realizován samostatným potrubím se zaústěním nad max. hladinu ve VDJ. K míšení obou zdrojů bude docházet až v akumulačních komorách vodojemu. Kapacita VDJ Lejškov 2x140 m 3 vyhovuje výhledovému odběru Q dmax= 227 m 3 /den. 5) Úprava dávkování oxidačního činidla Zvýšenému objemu úpravy vody o 46 m 3 /den odpovídá navýšení max. spotřeby činidla (15 % roztok NaClO) k oxidaci železa o 0,3 l/den (9,4 l/měs.). Součástí úpravy je výměna stávajícího dávkovacího čerpadla roztoku. Při kompletní rekonstrukci úpravny lze uvažovat s výměnou typu oxidačního činidla a dávkovacích zařízení. 6) Doplnění automatických filtrů na odželeznění Pro navýšení kapacity úpravny vody je uvažováno s instalací nových filtru k separaci vysrážených částic železa o celkové kapacitě 5,9 m 3 /h včetně výměny stávajících (neprovozovaných) filtrů. Viz kap bod 2). 7) Doplnění technologie ke snížení koncentrace selenu Viz kap bod 4) V rámci opatření 3. jsou uvažovány návrhové parametry filtrace selenu: Kapacita: 5,9 m 3 /h (jeden až dva paralelní filtry) 8) Úprava dávkování NaClO pro hygienické zabezpečení vody Viz kap bod 5) V rámci opatření 3. je uvažováno s nárůstem max. spotřeby činidla (15 % roztok NaClO) o 0,1 l/den (3,0 l/měs.) při úpravě vody na ÚV Suchomasty. Pro posouzení úpravy dávkování chlóru bude nezbytné zahrnout i požadavek na dodatečné hygienické zabezpečení vody přiváděné přes spotřebiště Tmáň do VDJ Lejškov. Součástí úpravy je výměna stávajícího dávkovacího čerpadla roztoku. 9) Posouzení současného systému úpravy vody a dopravy vody Viz kap bod 6) 10) Rekonstrukce objektu úpravny vody Viz kap bod 7) Zakázka 2928/002 leden

32 5. Ekonomické hodnocení navržených opatření 5.1. Vstupy pro ekonomické vyhodnocení Součástí studie je odhad investičních nákladu na realizaci jednotlivých variant technického řešení. Ekonomické hodnocení vychází z: ceny dodavatelských firem, URS 2015 rozpočtový program, orientační ceny Ministerstva pro místní rozvoje dle rozpočtových ukazatelů ( - Průměrné ceny dopravní a technické infrastruktury - aktualizace 2012, UNIKA sazebník pro navrhování orientačních nabídkových cen projektových prací a inženýrských činností, Metodický pokyn pro orientační ukazatele výpočtu pořizovací (aktualizované) ceny objektů do Vybraných údajů majetkové evidence vodovodů a kanalizací, pro Plány rozvoje vodovodů a kanalizací a pro Plány financování obnovy vodovodů a kanalizací (čj.: 401/ ), zkušeností projektanta. Celkové náklady na výstavbu a rekonstrukci se skládají: Složky nákladů na realizaci navrhovaných opatření Podklad pro ekonomické vyhodnocení Přípravné práce Projekční práce a inženýrská činnost UNIKA 2014 zkušeností projektanta Celkové náklady na výstavbu Realizační náklady Základní rozpočtové náklady (ZRN) Zemní, přípravné a dokončovací práce Trubní vedení, stavební objekty, Technologie Vedlejší a ostatní rozpočtové náklady (VRN) URS 2015 rozpočtový program zkušeností projektanta ceny dodavatelských firem URS 2015 rozpočtový program zkušeností projektanta URS 2015 rozpočtový program zkušeností projektanta Složky nákladů na realizaci navrhovaných opatření Zakázka 2928/002 leden

33 5.2. Odhad investičních nákladů opatření Investiční náklady byly rozděleny dle navržených opatření: Opatření 1. Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu, Opatření 2. Připojení vodovodu Suchomasty na vodovodní systém obce Tmáň, Opatření 3. Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu spolu s napojením na veřejný vodovod Tmáň. Opatření 1. Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu Celkové náklady na výstavbu Přípravné práce Realizační náklady Hydrologický průzkum včetně vyhloubení jímacího vrtu (předpoklad 30 m), hydrodynamické čerpací zkoušky, odběr vzorků a jejich rozbor Dokumentace pro územní rozhodnutí a inženýrská činnost za účelem vydání územního rozhodnutí Dokumentace pro vydání stavebního povolení a inženýrská činnost za účelem vydání stavebního povolení Náklady bez DPH (tis. Kč) Dokumentace pro výběr zhotovitele v rozsahu dokumentace pro provedení stavby 130 Výměna technologie úpravny vody na návrhovou kapacitu 2,63 l/s (výměna čerpadel, el. rozvodů, filtrů, potrubí, dávkování chemikálií) Rekonstrukce objektu úpravny vody s připojením a vystrojením jímacího objektů (vrt ST-2) Osazení druhého filtračního stupně separace selenu Vedlejší a ostatní rozpočtové náklady (VRN) uvažováno 3,5 % z realizačních nákladů 270 CELKEM NÁKLADY NA OPATŘENÍ Odhad investičních nákladů pro opatření 1. Opatření 2 - Připojení vodovodu Suchomasty na vodovodní systém obce Tmáň Celkové náklady na výstavbu Přípravné práce Realizační náklady Náklady bez DPH (tis. Kč) Dokumentace pro územní rozhodnutí a inženýrská činnost za účelem vydání územního rozhodnutí 115 Dokumentace pro vydání stavebního povolení a inženýrská činnost za účelem vydání stavebního povolení 135 Dokumentace pro výběr zhotovitele v rozsahu dokumentace pro provedení stavby 80 Výstavba propojovacího řadu PVC De Výstavba ČS pro dopravu vody do VDJ Lejškov Předávací vodoměrná šachta (varianta A) 800 Stavební úpravy VDJ Lejškov 250 Odstavení úpravny vody z provozu (trvale) neinvestiční Realizace opatření k navýšení odběru z vodovodu Tmáň (až 2,63 l/s) nestanoveno Vedlejší a ostatní rozpočtové náklady (VRN) uvažováno 3,5 % z realizačních nákladů 90 CELKEM NÁKLADY NA OPATŘENÍ Odhad investičních nákladů pro opatření 2. Zakázka 2928/002 leden

34 Opatření 3 - Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu spolu s napojením na veřejný vodovod Tmáň Celkové náklady na výstavbu Přípravné práce Realizační náklady Náklady bez DPH (tis. Kč) Dokumentace pro územní rozhodnutí a inženýrská činnost za účelem vydání územního rozhodnutí 230 Dokumentace pro vydání stavebního povolení a inženýrská činnost za účelem vydání stavebního povolení 275 Dokumentace pro výběr zhotovitele v rozsahu dokumentace pro provedení stavby 160 Výstavba propojovacího řadu PVC De Výstavba ČS pro dopravu vody do VDJ Lejškov Předávací vodoměrná šachta (varianta A) 800 Stavební úpravy VDJ Lejškov 300 Výměna technologie úpravny vody na návrhovou kapacitu 1,63 l/s (výměna čerpadel, el. rozvodů, filtrů, potrubí, dávkování chemikálií) Rekonstrukce objektu úpravny vody Osazení druhého filtračního stupně separace selenu 900 Vedlejší a ostatní rozpočtové náklady (VRN) uvažováno 3,5 % z realizačních nákladů 300 CELKEM NÁKLADY NA OPATŘENÍ Odhad investičních nákladů pro opatření Časový harmonogram realizace navrhovaných opatření Z hlediska nároků na časovou realizaci navržených opatření je nutné výstavbu rozdělit na dvě části. V první fázi probíhají přípravné projektové a inženýrské práce, ve fázi druhé se provádějí samotné stavební práce. Přípravu na realizaci navrhovaných opatření lze rozdělit orientačně do kroků uvedených v následující tabulce. trvání činnost (měsíce) 1. Přípravné práce: 2-3 a) Podrobný průzkum stávajících objektů, diagnostika, přesný návrh metody a rozsahu rekonstrukce b) ověření vydatnosti zdrojů, hydraulické vyhodnocení sítě, laboratorní rozbor vzorku vody c) zaměření trasy, Projekční práce a inženýrská činnost 2. Dokumentace pro územní rozhodnutí (DUR) Inženýrská činnost za účelem vydání územního rozhodnutí (IČ UR): 3 - zajištění souhlasných vyjádření dotčených organizací - projednání s vlastníky dotčených pozemků a jejich souhlas strpět věcná břemena, ochranná pásma atd. 4. Dokumentace pro vydání stavebního povolení (DSP) Inženýrská činnost za účelem vydání stavebního povolení (IČ SP) 3 6. Dokumentace pro výběr zhotovitele v rozsahu dokumentace pro skutečné 2 povolení: - obsahuje podrobný položkový výkaz výměr 7. Výběrové řízení na zhotovitele stavby 3 8. Výstavba díla 3-5 Časová náročnost postupu realizace Zakázka 2928/002 leden

35 Časová náročnost přípravy a samotné realizace opatření je v jednotlivých opatření srovnatelná (viz harmonogramy níže). Časový harmonogram Opatření 1. Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu Časový harmonogram Opatření 2. Připojení vodovodu Suchomasty na vodovodní systém obce Tmáň Časový harmonogram Opatření 3. Zachování provozu úpravny s doplněním technologie k odstranění zvýšených koncentrací selenu spolu s napojením na veřejný vodovod Tmáň Zakázka 2928/002 leden

36 5.4. Odhad vývoje ceny vodného pro jednotlivá opatření Výpočet ceny pro vodné je podřízen obecně závazným pravidlům, které musejí dodržovat všichni provozovatelé vodovodů a kanalizací. Podkladem pro výpočet vodného jsou nákladové položky, které zahrnují nákup vody, náklady na její případnou úpravu, energie, opravy a obnova infrastruktury, odpisy, výrobní a správní režie. K uvedeným nákladům jsou při stanovení ceny započítávány také oprávněné náklady a přiměřený zisk provozovatele vodovodního systému. Výsledná výše vodného je také závislá na velikosti skutečné spotřeby, která je vyjádřena celkovým objemem vody fakturované všem odběratelům. Vyšší spotřeba zpravidla snižuje cenu pro vodné, která je vyjádřena v Kč / m 3. Vzhledem k rozdílným nákladovým položkám jednotlivých opatření bude pro každou variantu opatření výpočet ceny vodného odlišný. Výše ceny vodného je stanovena na základě současných cen provozovatelů při započtení odhadovaných nákladů. Stanovená hodnota má orientační charakter. Odhad nákladových položek pro výpočet vodného 1. Nákup vody a. Opatření 1. odběr ze stávajících zdrojů ST-1, S1 a nového zdroje ST-2 Vodní zákon ukládá oprávněným (těm, co mají povolení k odběru podzemní vody), kteří odebírají podzemní vodu, platit platbu za skutečné množství odebrané podzemní vody podle účelu odběru, který by měl být uveden v povolení. Tato platba se platí formou poplatku, jehož sazbu přímo určuje vodní zákon a pro zásobování pitnou vodou je 2,0 Kč/m 3. Poplatky za odběr podzemní vody se platí až při odběru větším než m 3. Zde je třeba upozornit na plánované zvýšení poplatku za odběr podzemní vody, které bylo avizováno MŽP v reakci na dlouhodobé sucho v r.2015, a které by se promítlo do všech navrhovaných opatření. Předběžné posouzení vlivu vzrůstu ceny za odběr podzemní vody na konečnou cenu vodného je uvedeno v rekapitulaci v tab. 15. b. Opatření 2. připojení na vodovod Tmáň V případě napojení na vodovod Tmáň se zajistí zásobení Suchomasty kvalitní pitnou vodu, která nevyžaduje další úpravu. Z pohledu obce Suchomasty se jedná o vodu převzatou, kterou obec nakupuje od jiných dodavatelů. Její skutečná výše je otázkou vyjednávání s provozovatelem vodovodního systému Tmáň. Rok Kč /m 3 (bez DPH) , , ,40 Tab.14 Vývoj regionální ceny za odběr pitné vody z vodovodu provozovaného společností VAK Beroun pro odběratele Cena zahrnuje veškeré náklady za provoz, nájem infrastruktury, opravy a prostředky v plánu vodovodu. V odhadu je uvažováno s cenou převzaté vody v úrovni 22 Kč/m 3 bez DPH. c. Opatření 3. připojení na vodovod Tmáň a odběr ze stávajících zdrojů TS-1 a S1 Zakázka 2928/002 leden

37 Jedná se o kombinaci výše uvedených opatření. Výpočtová cena vodného bude v této variantě významně závislá na množství skutečně odebrané vody z vodovodu Tmáň. Pro posouzení opatření je uvažován průměrný odběr 0,58 l/s (35 %) z vodovodu Tmáň při celkové potřebě Qp = 1,68 l/s. 2. Chemikálie a ostatní materiál Zahrnují se chemikálie spotřebované při výrobě a dodávce pitné vody. Ostatní materiál zahrnuje materiál spotřebovaný při opravách a údržbě na infrastrukturním majetku. Náklady na chemikálie a ostatní materiál významně ovlivňuje kvalita surové vody a složitost použité technologie její úpravy vodu pitnou. Kvalitu surové vody v rozdělení do tříd dle jakosti včetně s doporučenou technologii úpravy uvádí vyhláška č. 428/2001 Sb. Jedná se o rozdělení do 3 kategorií A1, A2, A3 podle ukazatelé jakosti. 3. El. energie a. Opatření 1. odběr ze stávajících zdrojů ST-1 a S1 a nového vrtu ST-2 Spotřeba chemikálií se předpokládá k odstranění dvoumocného železa pomocí oxidačního činidla (chlóru). Za účelem sorpce selenu bude použito vhodného sorbentu na bázi hydroxid oxidu železitého (předpokládaná životnost 3 roky - po vyčerpání sorpční kapacity likvidace na skládce nebezpečného odpadu). b. Opatření 2. připojení na vodovod Tmáň V případě napojení na vodovod Tmáň se zajistí zásobení Suchomasty kvalitní pitnou vodu, která nevyžaduje další úpravu (pouze hygienické zabezpečení ve vodojemu Lejškov). c. Opatření 3. připojení na vodovod Tmáň a odběr ze stávajících zdrojů TS-1 a S1 Jedná se o kombinaci výše uvedených opatření. Množství spotřebovaných chemikálií bude v této variantě významně závislé na množství skutečně odebrané vody z vodovodu Tmáň. Pro posouzení opatření je uvažován průměrný odběr 0,58 l/s (35 %) z vodovodu Tmáň při celkové potřebě Qp = 1,78 l/s. Spotřeba el. energie na objektech infrastrukturního majetku. Velikost odběru el. energie je zvyšována zejména potřebou čerpání, případně provozem úpravny vody. Odhad nákladů na el. energie byl proveden na základě předpokládané dopravní výšky čerpadel a jejich požadovaného příkonu, tak na základě dostupných údajů o současné spotřebě. a. Opatření 1. odběr ze stávajících zdrojů ST-1 a S1 a nového vrtu ST-2 Je uvažováno navýšení spotřeby el. energie pro čerpání surové vody z vrtu (studni) v celkovém množství 1,68 l/s a její dopravě přes úpravnu do vodojemu Lejškov ΔH = 56 m. Výkony jednotlivých čerpadel budou navrženy v závislosti na požadovaných vstupních tlacích jednotlivých stupňů úpravy vody. b. Opatření 2. připojení na vodovod Tmáň Zakázka 2928/002 leden

38 V rámci připojení na vodovod Tmáň je uvažováno s výstavbou nové čerpací stanice ATS. ČS musí splňovat parametry Qmin = 2.63 l/s, Hmin = 20 m. c. Opatření 3. připojení na vodovod Tmáň a odběr ze stávajících zdrojů TS-1 a S1 Jedná se o kombinaci výše uvedených opatření. Velikost celkového odběru el. energie bude v této variantě významně závislá na množství skutečně odebrané vody z vodovodu Tmáň. Pro posouzení opatření je uvažován průměrný odběr 0,58 l/s (35 %) z vodovodu Tmáň při celkové potřebě Qp = 1,78 l/s. Odhad oprávněných nákladů a zisku provozovatele vodovodního systému K výše uvedeným nákladovým položkám jsou při stanovení ceny započítávány také oprávněné náklady a přiměřený zisk provozovatele vodovodního systému. 4. Mzdy a ostatní přímé náklady Položka zahrnuje mzdy, odpisy, prostředky obnovy majetku, opravy a ostatní provozní náklady. Položka je odhadnuta na základě dostupných kalkulací vodovodního systému Suchomasty. 5. Přiměřený zisk provozovatele vodovodního systému Za přiměřený zisk se považuje zisk spojený s výrobou a prodejem daného zboží odpovídající obvyklému zisku dlouhodobě dosahovanému při srovnatelných ekonomických činnostech, který zajišťuje přiměřenou návratnost použitého kapitálu v přiměřeném časovém období. Zisk se odvozuje z úplných vlastních nákladů, přičemž není stanoveno žádné požadované procento zisku. Určité procentní vyjádření zisku ke zvolené základně je vždy individuální záležitostí. Předpokládáme s odhadovaným ziskem provozovatele ve výši 9 %. Rekapitulace odhadu ceny pro vodné: Rekapitulace odhadu ceny pro vodné Zakázka 2928/002 leden
