1 S třední škola stavební Jihlava Stavební technologie 5. Tepelné a zvukové izolace Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Petr Quitta 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

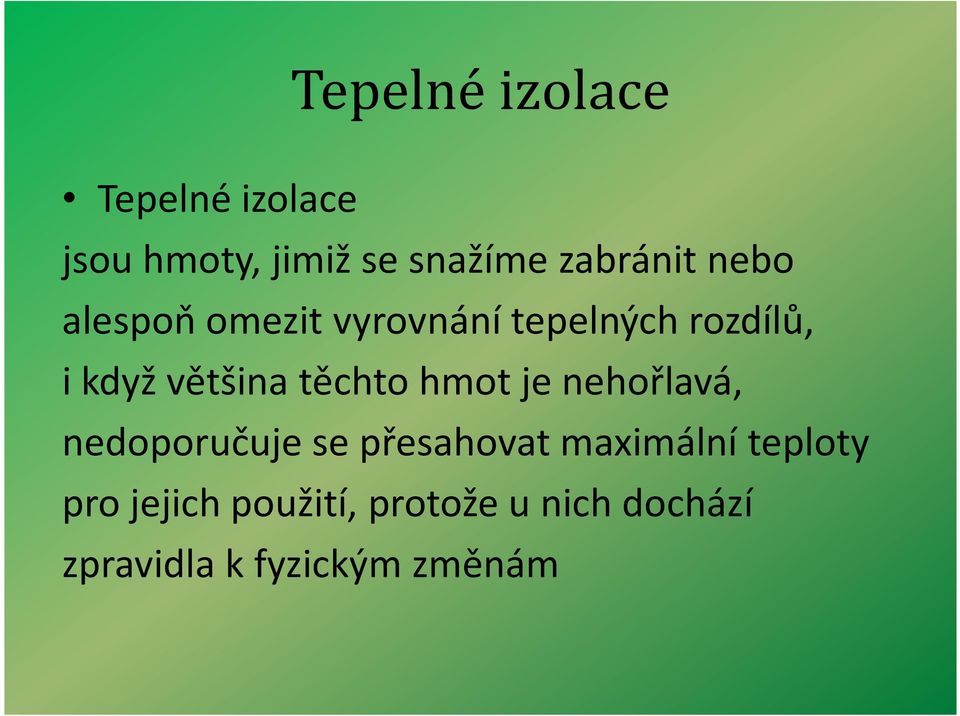

2 Tepelné izolace Tepelné izolace jsou hmoty, jimiž se snažíme zabránit nebo alespoň omezit vyrovnání tepelných rozdílů, i když většina těchto hmot je nehořlavá, nedoporučuje se přesahovat maximální teploty pro jejich použití, protože u nich dochází zpravidla k fyzickým změnám

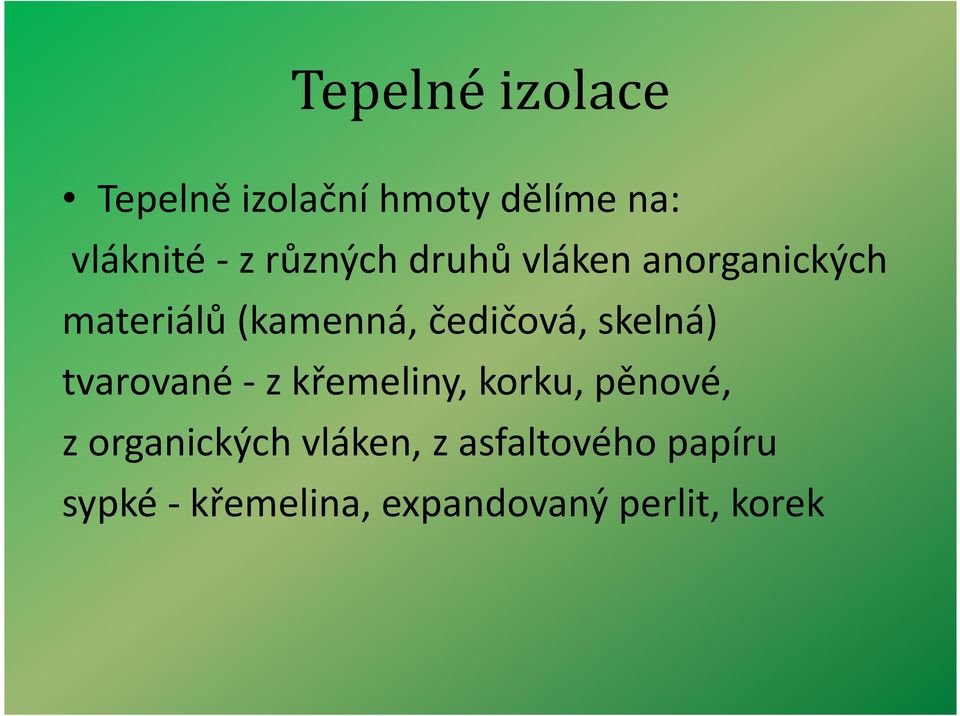

3 Tepelné izolace Tepelně izolační hmoty dělíme na: vláknité - z různých druhů vláken anorganických materiálů (kamenná, čedičová, skelná) tvarované - z křemeliny, korku, pěnové, z organických vláken, z asfaltového papíru sypké - křemelina, expandovaný perlit, korek

4 Tepelné izolace Z hlediska mezní teploty rozlišujeme: mrazírenské izolace pro teploty -3 až -60 C, chladírenské izolace pro teploty +5 až 3 C, stavební izolace pro teploty 25 až +35 C, topenářské izolace pro nízké teploty do 200 C, teplárenské izolace pro stř. teploty od C žárotechnické izolace pro vysoké teploty nad 900 C.

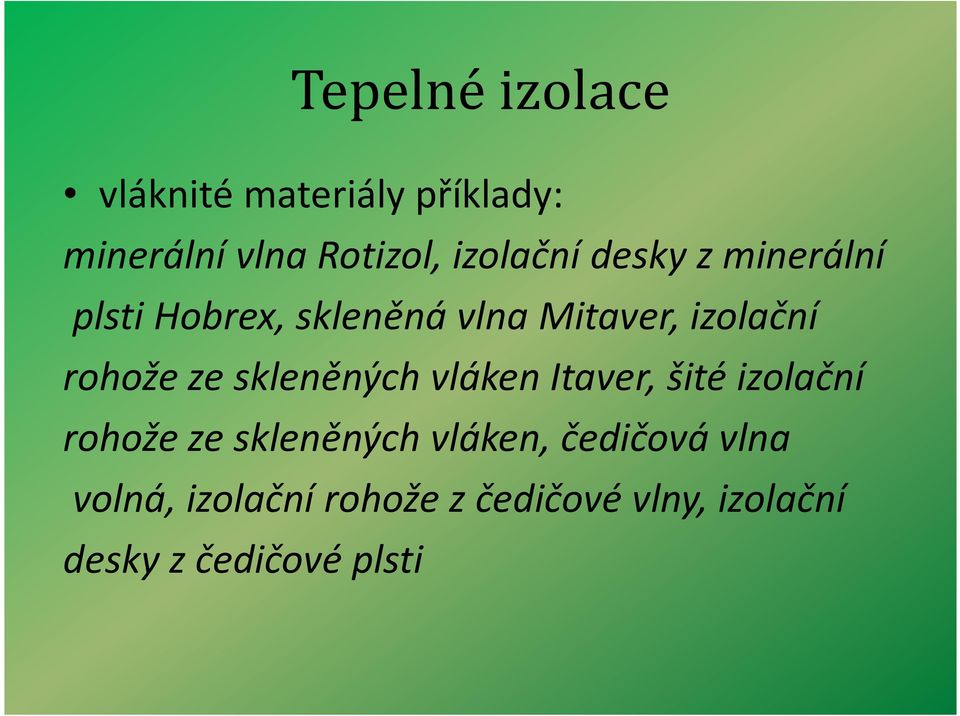

5 Tepelné izolace vláknité materiály příklady: minerální vlna Rotizol, izolační desky z minerální plsti Hobrex, skleněná vlna Mitaver, izolační rohože ze skleněných vláken Itaver, šité izolační rohože ze skleněných vláken, čedičová vlna volná, izolační rohože z čedičové vlny, izolační desky z čedičové plsti

6 Tepelné izolace tvarované materiály příklady: Izolační křemelinové desky, desky z pórobetonu Siporex, desky Lignopor, izolační dílce Polsid, pěnové sklo, komplet. dílce KSD, izolační desky z asfaltovaného papíru Wellit, Velox sypké materiály příklady: křemelina, expandovaný perlit, korek

7 Zvukové izolace Akustika dělí se na: akustiku konstrukcí která se zabývá ochranou proti škodlivému hluku prostorovou akustiku která pojednávající o dobré slyšitelnosti a srozumitelnosti v prostoru

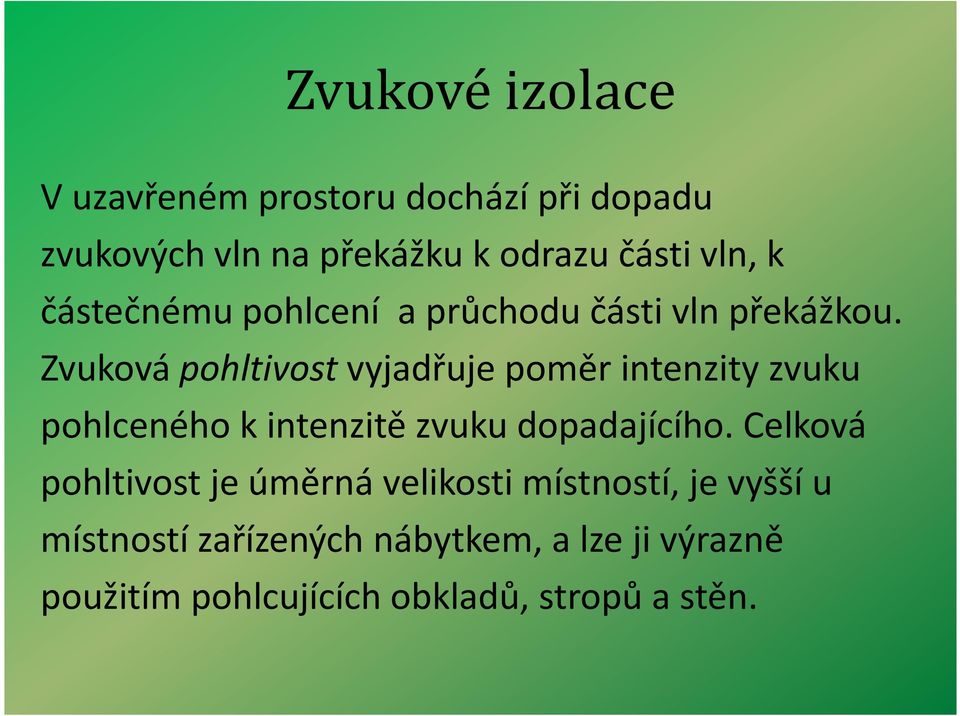

8 Zvukové izolace V uzavřeném prostoru dochází při dopadu zvukových vln na překážku k odrazu části vln, k částečnému pohlcení a průchodu části vln překážkou. Zvuková pohltivost vyjadřuje poměr intenzity zvuku pohlceného k intenzitě zvuku dopadajícího. Celková pohltivost je úměrná velikosti místností, je vyšší u místností zařízených nábytkem, a lze ji výrazně použitím pohlcujících obkladů, stropů a stěn.

9 Zvukové izolace Dělíme je na tři typy pohltivých konstrukcí: 1. Obklady z pórovitých materiálů používají se hmoty specificky lehké (s malou hustotou), většinou měkké, vláknité, popř. tuhé, ale porézní. Póry musí být vzájemně propojené a otevřené do volného prostoru, k dosažení pohltivosti používáme textilie, desky nebo rohože z organických vláken

10 Zvukové izolace 2. Kmitající membrány a desky membrány z koženky nebo z druhů fólií z umělých hmot se připevňují na dřevěný nebo kovový rošt, který vymezuje tloušťku vzduchové dutiny mezi membránou a obkládaným povrchem. Pro zvýšení účinnosti se do mezery mezi membránu a obkládaný povrch vkládají porézní pohlcovače,

11 Zvukové izolace 3. Dutinové rezonátory pohlcování zvuku je na principu rezonance, při níž kmitajícím prvkem jsou částice vzduchu v otvoru spojujícím vzduch. dutinu s vnějším prostředím. Jako dutinové rezonátory se používají speciální děrované desky, jako je dřevovláknitá deska Sololit nebo hliníkové plechy. Na rozdíl od kmit. desek se děrované desky připevňují k podkladu pevně.

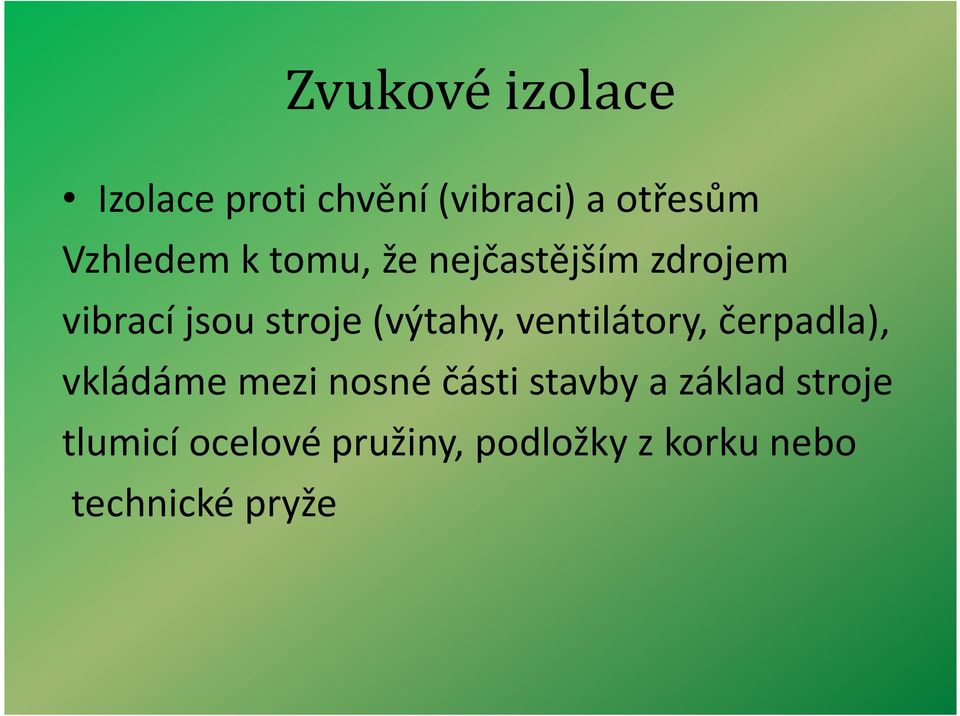

12 Zvukové izolace Izolace proti chvění (vibraci) a otřesům Vzhledem k tomu, že nejčastějším zdrojem vibrací jsou stroje (výtahy, ventilátory, čerpadla), vkládáme mezi nosné části stavby a základ stroje tlumicí ocelové pružiny, podložky z korku nebo technické pryže

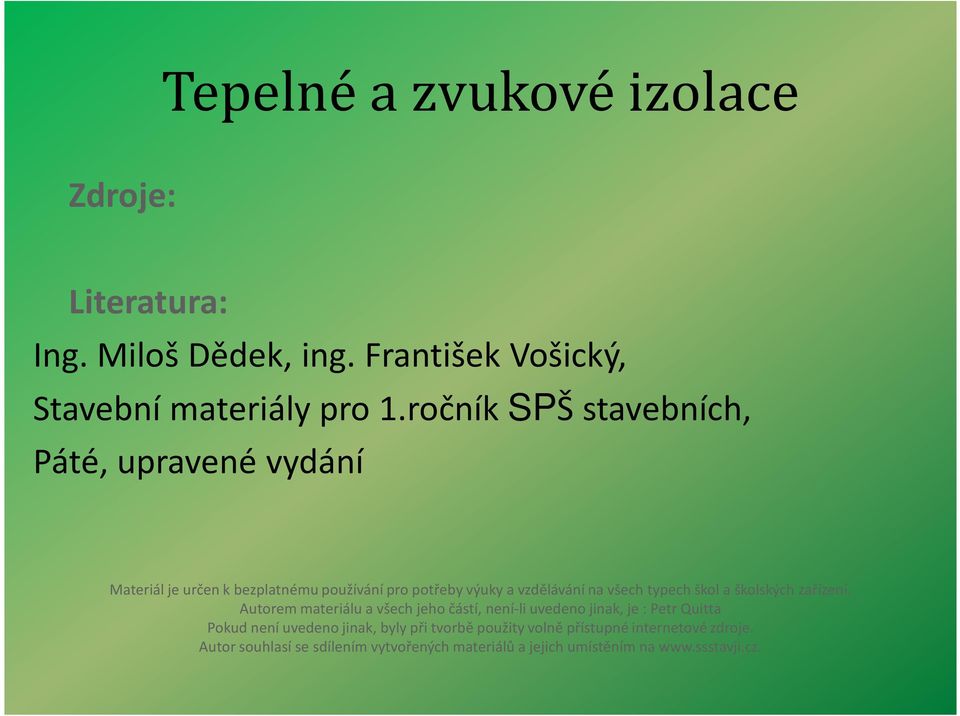

13 Tepelné a zvukové izolace Zdroje: Literatura: Ing. Miloš Dědek, ing. František Vošický, Stavební materiály pro 1.ročník SPŠ stavebních, Páté, upravené vydání Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Petr Quitta Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
