1 S třední škola stavební Jihlava Stavební technologie 14. Železobeton Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Petr Quitta 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

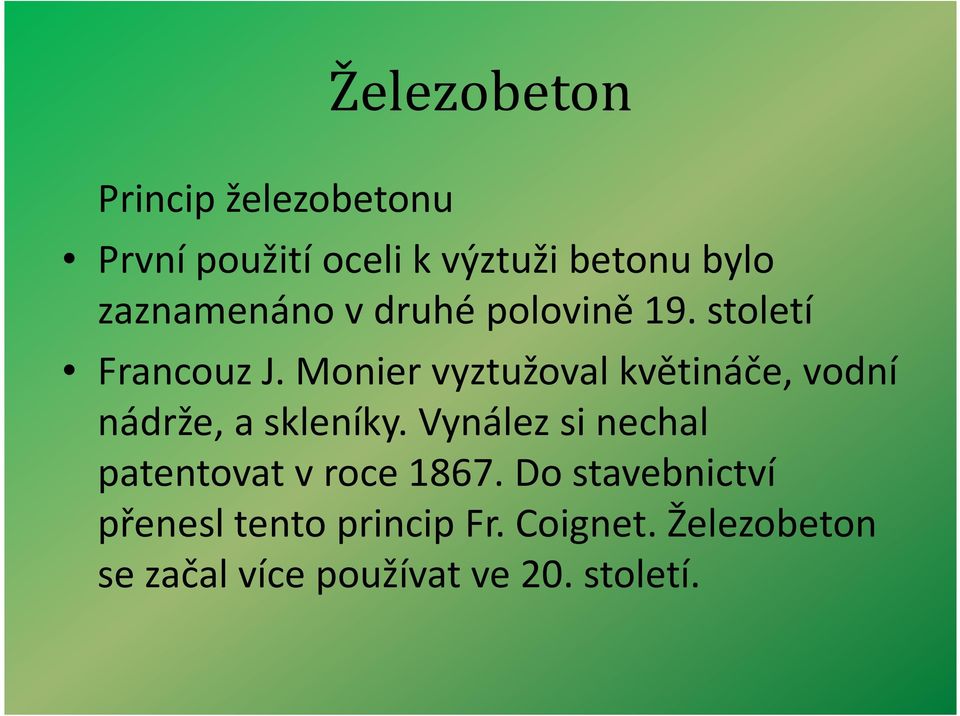

2 Princip železobetonu První použití oceli k výztuži betonu bylo zaznamenáno v druhé polovině 19. století Francouz J. Monier vyztužoval květináče, vodní Francouz J. Monier vyztužoval květináče, vodní nádrže, a skleníky. Vynález si nechal patentovat v roce Do stavebnictví přenesl tento princip Fr. Coignet. Železobeton se začal více používat ve 20. století.
3 Betonářská výztuž Železobeton
4 Betonářská výztuž výztužný prut každý samostatný prvek výztuže výztužný prvek souhrn vzájemně účelně spojených prutů nosné nebo podélné pruty zachytí napětí v tahu a ohybu příčné pruty (smyková) ohyby a třmínky montážní pruty zajišťují polohu třmínků rozdělovací pruty udržují výztuž ve správné poloze
5 Spolupůsobení oceli a betonu prostý beton lze namáhat jen tlakem, při spojení oceli s betonem lze namáhat libovolným způsobem. Podmínkou je vzájemné spolupůsobení betonu a výztuže mechanická soudržnost (účinek tření) chemická soudržnost (dokonalé spojení) pevnost betonu při smykové výztuži
6 Spolupůsobení oceli a betonu výztužné pruty jsou umístěny tak, aby bylo zajištěno dokonalé spolupůsobení - předepsané obalení a krytí prutů betonem -dodržení mezer mezi pruty -správná úpravy a ukončení prutů min. krytí: hl. výztuž deska 10 trám 20 sloup 30 v mm třmínek požárně odolné konstrukce hodnoty dvojnásobné

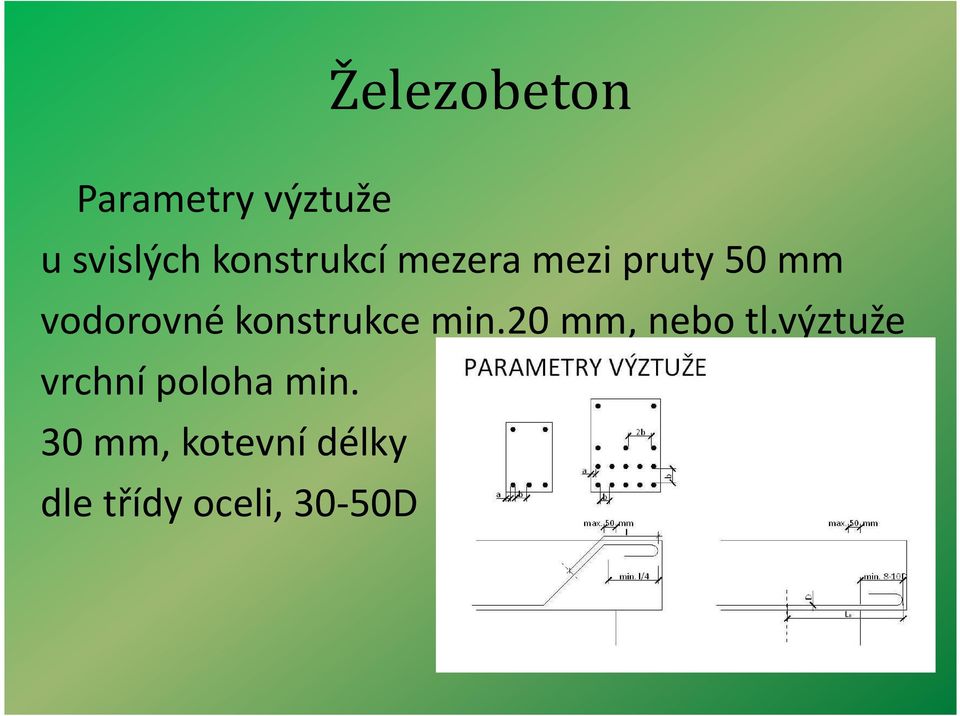

7 Parametry výztuže u svislých konstrukcí mezera mezi pruty 50 mm vodorovné konstrukce min.20 mm, nebo tl.výztuže vrchní poloha min. 30 mm, kotevní délky dle třídy oceli, 30-50D

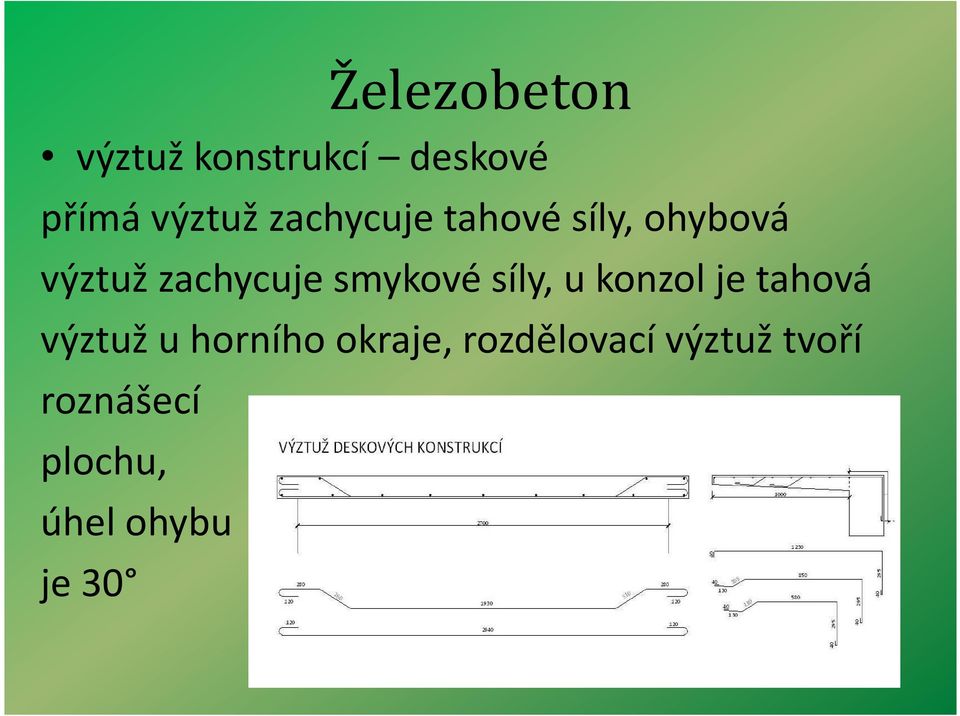

8 výztuž konstrukcí deskové přímá výztuž zachycuje tahové síly, ohybová výztuž zachycuje smykové síly, u konzol je tahová výztuž u horního okraje, rozdělovací výztuž tvoří roznášecí plochu, úhel ohybu je 30
9 výztuž konstrukce trámový strop je to kombinace spojité desky a jednotlivých trámů, které zesilují deskový strop při větším rozponu
10 výztuž konstrukce překlad, průvlak trámy obdélníkové průřezu jsou buď samostatné, nebo ve spojení s deskou, obsahují přímou výztuž a smykovou, pod úhlem 45, třmínky zajišťují polohu výztuže, u průvlaku je úhel 60
11 výztuž konstrukce sloupy podélná výztuž sloupů je tvořena min. 4-mi pruty, u kruhových sloupů 6-ti pruty, je obepnuta třmínky, udržují ve správné poloze a přejímají tahová napětí vzniklá deformací sloupů
12 výztuž konstrukce základové patky pro snížení výšky bet.patky je nutno vyztužit spodní část, která vytváří odpor proti základové půdě (ohyb), použijeme křížem armovanou desku.
13 bednění konstrukcí původně tradiční z řeziva (prken a hranolů) následně obedňovací dílce z prken, a překližky, velkoplošné obedňovací dílce, (malá životnost) systémová bednění velkoplošné dílce se speciálními doplňky, spojování, podpěry, možnost opakovaného použití, malá pracnost (větší životnost)
14 ukládání výztuže výroba výztuže je prováděna v ohýbárnách, složité tvary např. trámy, sloupy jsou připraveny jako celek, deskové montujeme na místě ukládáme do čistého bednění, podkládáme dilatačními podložkami, nutná kontrola počtu a správnosti polohy,
15 betonáž konstrukce výroba betonu centrálně v betonárkách zajištěna stejná kvalita betonové směsi přeprava domíchávači na místo stavby ukládání v souladu s technologickými postupy, dodržování výšky ukládání, u nepřístupných částí použití betonových pump
16 ošetřování betonu provedenou betonovou konstrukci je nutno ošetřovat, aby nedošlo k jeho přehřátí v letním období (kropení, rohože) v zimním období chráníme před účinky mrazu, které by způsobili jeho destrukci, nižší únosnost (přikrývání rohožemi, elektroohřev, ohřívání teplým vzduchem)

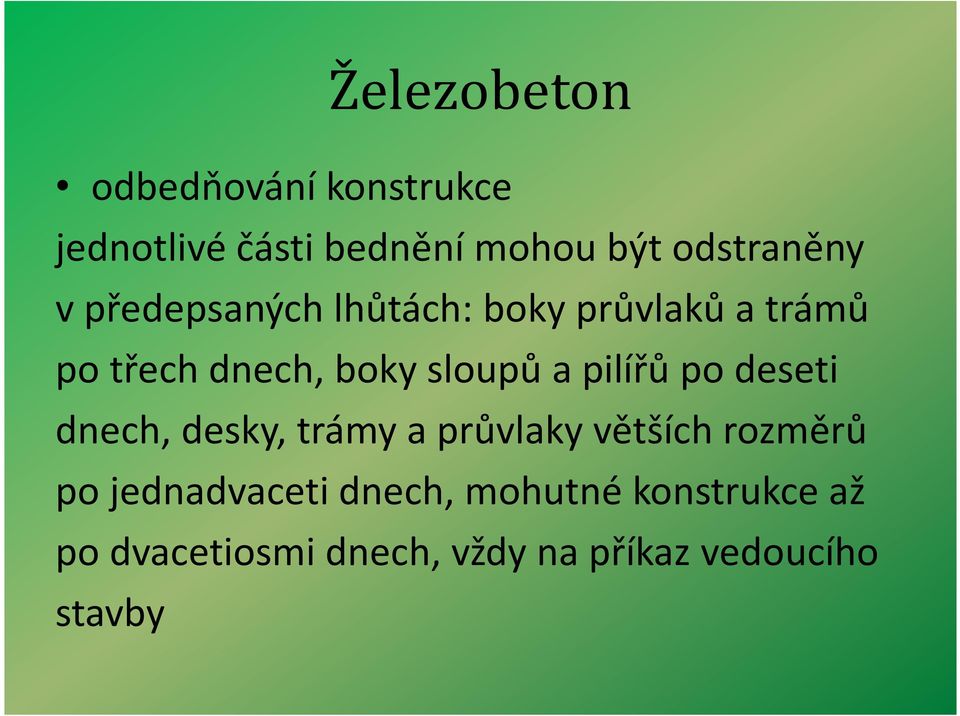

17 odbedňování konstrukce jednotlivé části bednění mohou být odstraněny v předepsaných lhůtách: boky průvlaků a trámů po třech dnech, boky sloupů a pilířů po deseti dnech, desky, trámy a průvlaky větších rozměrů po jednadvaceti dnech, mohutné konstrukce až po dvacetiosmi dnech, vždy na příkaz vedoucího stavby
18 nové druhy železobetonu oproti železobetonu a prostého betonu se zavádí nové druhy speciálních betonů, např. drátkobeton (vložené ocelové drátky), vláknobeton se skelnými vlákny, samozhutnitelný beton, vysokohodnotný beton, průsvitný beton

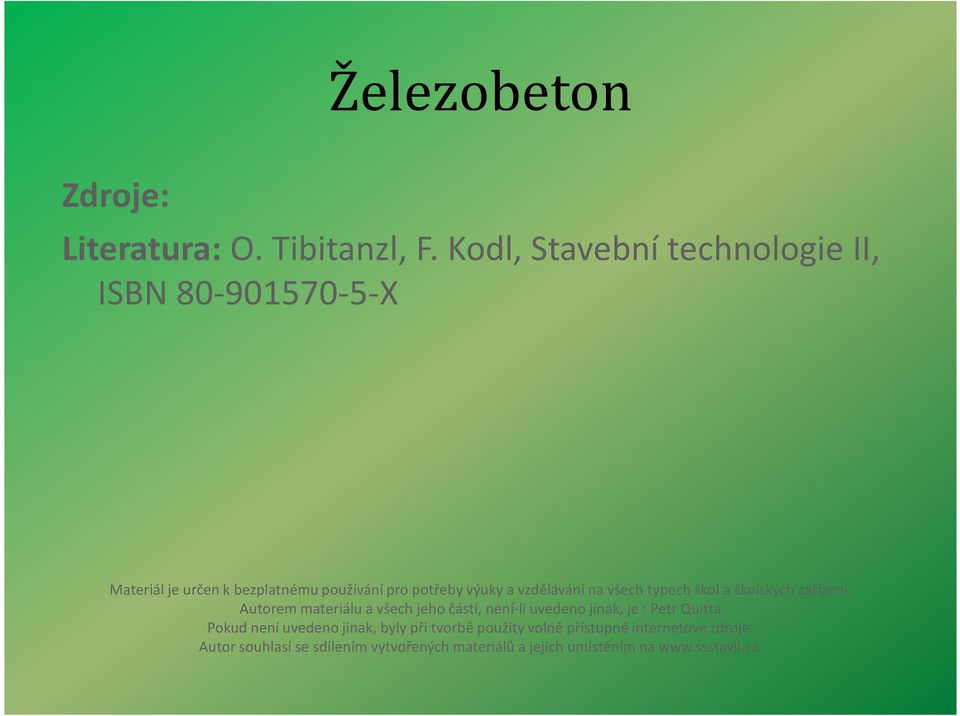

19 Zdroje: Literatura:O. Tibitanzl, F. Kodl, Stavební technologie II, ISBN X Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Petr Quitta Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
