1 S třední škola stavební Jihlava Sada 2 Dřevěné a ocelové konstrukce 03. Tesařské spoje Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Iveta Čopáková 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

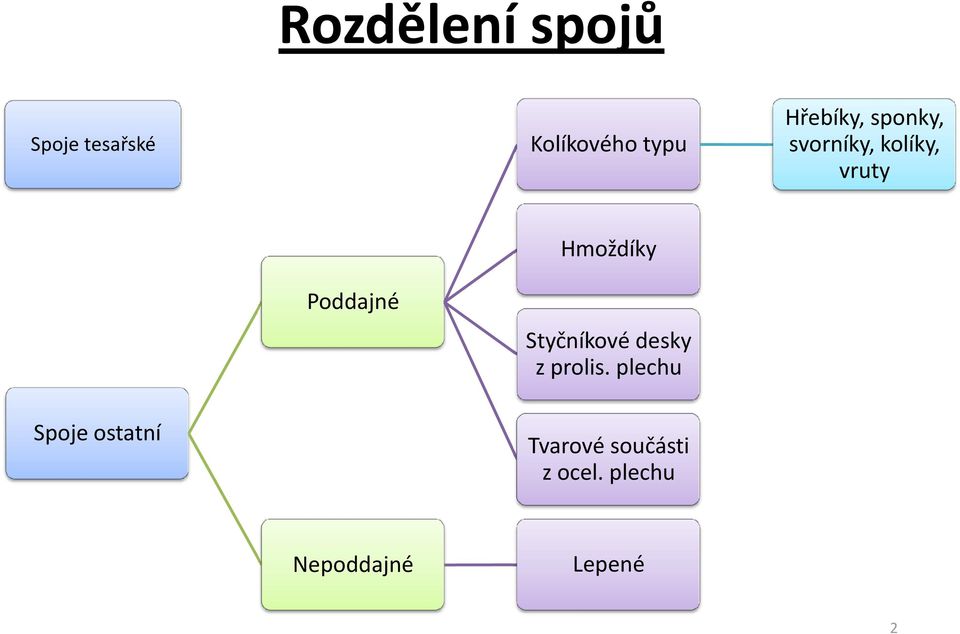

2 Rozdělení spojů Spoje tesařské Kolíkového typu Hřebíky, sponky, svorníky, kolíky, vruty Hmoždíky Poddajné Styčníkové desky z prolis. plechu Spoje ostatní Tvarové součásti z ocel. plechu Nepoddajné Lepené 2

3 Tesařské spoje Nevýhody: pracnost, oslabení dřeva Druhy: a)podélné pro prodlužování trámů sraz, plátování b)příčné pro křižující se trámy čepování, přeplátování, kampování, osedlání 3

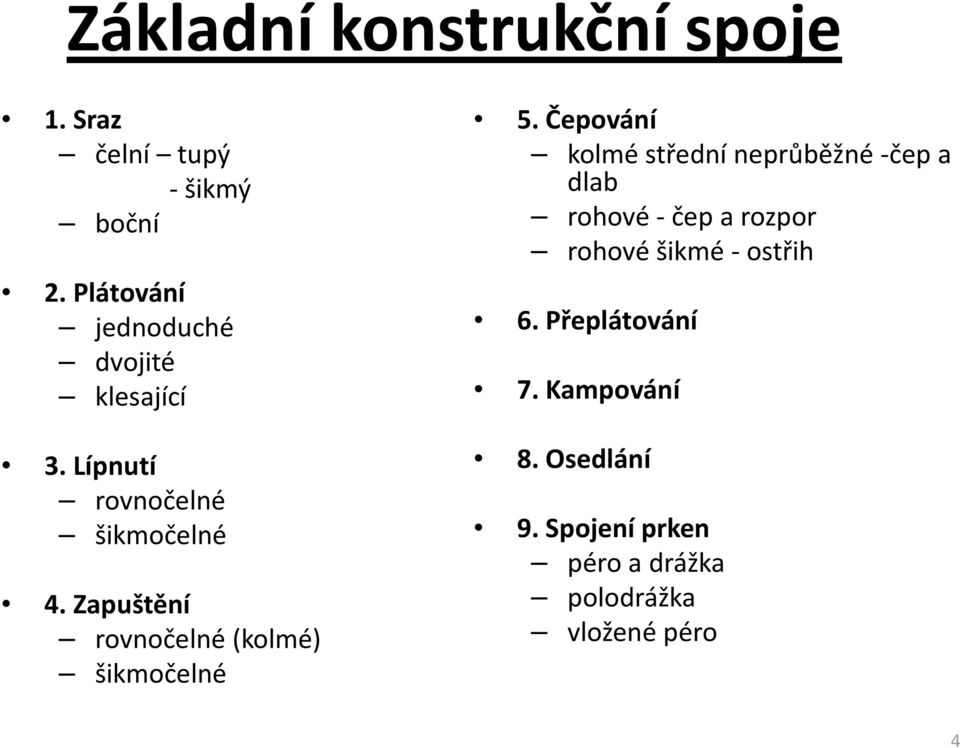

4 Základní konstrukční spoje 1. Sraz čelní tupý -šikmý boční 2. Plátování jednoduché dvojité klesající 3. Lípnutí rovnočelné šikmočelné 4. Zapuštění rovnočelné(kolmé) šikmočelné 5. Čepování kolmé střední neprůběžné -čep a dlab rohové -čep a rozpor rohové šikmé - ostřih 6. Přeplátování 7. Kampování 8. Osedlání 9. Spojení prken péro a drážka polodrážka vložené péro 4

5 Čelní sraz Čelní sraz tupý Čelní sraz šikmý je nejjednodušší spoj vzájemně rovnoběžných dřev, která se k sobě přikládají buď čely, nebo bočními plochami na sraz spojujeme tam, kde je trám podepřen po celé délce nebo jen částečně, přičemž podpěra musí být vždy pod spojením. proti vybočení je třeba trámy zajistit tesařskými skobami nebo dřevěnými či ocelovými příložkami tak, aby na každé straně spoje byly minimálně dva svorníky 5

6 Plátování Plátování jednoduché Plátování dvojité je podélné nastavování dřev, při němž se spojovaná dřeva stýkají částí čel i podélných ploch, tzv. plátem plátování se používá tam, kde není sraz dostatečně podepřen. zabezpečuje se proti bočnímu posunu dřevěnými kolíky nebo ocelovými svorníky a spoj se zpevňuje kovovými spojkami jednoduché plátování dvojité plátování 6

7 Lípnutí Lípnutí rovnočelné Lípnutí šikmočelné nejjednodušší spoj dvou vzájemně kolmých nebo šikmých dřev, při němž se čelo jednoho dřeva prostě přiloží k podélné ploše druhého dřeva čela nastavovaných prvků se nejčastěji spojují prostým čelním srazem, který se zabezpečuje před bočním posunutím tesařskými skobami nebo okováním plochou válcovou ocelí nedosáhneme jím příliš pevného spojení, proto se používá pouze tam, kde je malé nebezpečí vybočení jen pro tlak!! lípnutí rovnočelné lípnutí šikmočelné 7

8 Zapuštění Zapuštění rovnočelné Zapuštění šikmočelné spoj dvou vzájemně kolmých nebo šikmých dřev, přičemž čelo jednoho dřeva je zapuštěno celou dosedací plochou do výřezu ve druhém dřevu zabezpečuje se skobami nebo příložkami vyšší odolnost na smyk zapuštění rovnočelné zapuštění šikmočelné 8

9 Čepování Kolmé čepování střední neprůběžné čep a dlab spoj dvou vzájemně kolmých nebo šikmých dřev, z nichž konec jednoho dřeva je opatřen čepem a boční plocha druhého dřeva dlabem odpovídajícím čepu tento spoj se používá ivpřípadě, kdy jeden trám končí na druhém trámu spojují se jím krokve vhřebeni, vzpěry apásky vkrovu, ale ipříčné trámy ksloupkům. na místech, kde by oslabení vydlabání mohlo být nebezpečné, se používá pouze zapuštění pomocí svorníků nebo třmenů. 9

10 10 Čepování rohové šikmé - ostřih Čepování Čepování rohové čep a rozpor

11 Přeplátování spoj dvou vzájemně kolmých nebo šikmých dřev, jež jsou opatřena vzájemně si odpovídajícími zářezy, takže hloubka přeplátování se rovná součtu hloubek obou zářezů rozeznáváme úplné přeplátování, kdy výřezy vobou trámech sahají do poloviny výšky každého trámu, nebo částečné přeplátování, kdy se zkaždého trámu vybere výřez menší než polovina výšky trámu. přeplátování se používá ke spojení vaznic apozednic uvalbových krovů, ke spojení hranolků vrohu, například prahů aližin dřevěných stěn apod. 11

12 Kampování Kampování křížové jedno dřevo má zářez a druhé je buď bez zářezu, nebo se zářezy nezbytnými pro vzájemné sesazení obou spojovaných dřev. Hloubka zapuštění se rovná hloubce jednoho zářezu je osazování na ozub, které zabrání posunutí prvku asoučasně šetří dřevo je vhodné u křižujících se trámů namáhaných na ohyb používáme ho ve vazbě krovu, například při spojování vazného trámu apozednice, vaznice atrámu nebo kleštin navzájem, nebo při stavbě dřevěných lávek 12

13 Osedlání Osedlání boční spojení dvou dřev ležících v různých rovinách, z nichž jedno je opatřeno zářezem (sedlem) a druhé je zpravidla bez zářezu je to spoj, kterým se spojuje šikmý trám svodorovným, jako jsou například krokve apozednice. 13

14 Pro zhotovení záklopů a podbíjení stropů, bednění střech, dřevěné podlahy, dřevěné obklady stěn Rozšiřující vazby 14

15 Zdroje: Literatura: JELÍNEK L., Dřevěné a kovové konstrukce, 1. vydání, Economy Class Company spol. s r.o., 2008, 130 s. Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Iveta Čopáková. Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
