1 S t ř e d n í š k o l a s t a v e b n í J i h l a v a Sada 2 Klempířská technologie 24. Vzduchotechnická zařízení Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT Ing. Josef Štrouf 2013 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

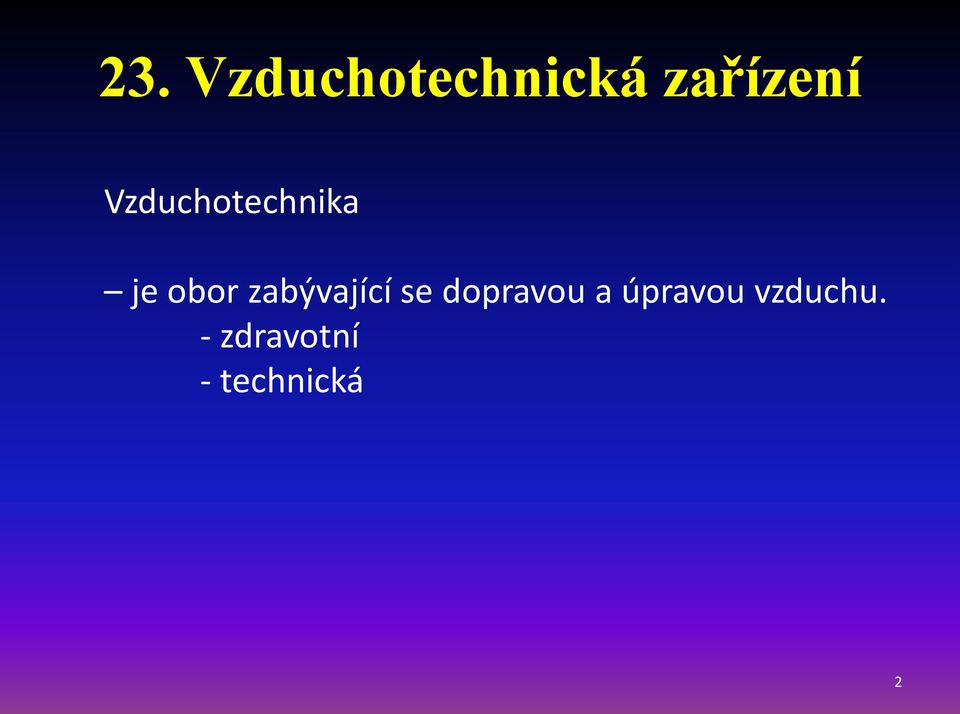

2 23. Vzduchotechnická zařízení Vzduchotechnika je obor zabývající se dopravou a úpravou vzduchu. - zdravotní - technická 2

3 23. Vzduchotechnická zařízení Vzduchotechnika zahrnuje: Větrání Teplovzdušné vytápění Rekuperace Klimatizace Odlučování prachu Sušení Pneumatická doprava 3

4 Základní části 1. Potrubí 1.1 Hranaté potrubí 1.2 Kruhové potrubí 1.3 Rovné potrubí Trouba spiro Trouba hladká 2. Tvarovky 2.1 Oblouk lisovaný 2.2 Oblouk segmentový 2.3 Redukce 2.4 Odbočka jednostranná 2.5 Odbočka obrácená, sedlo 2.6 Odbočka oboustranná 2.7 Koncové a spojovací prvky 4

5 Základní části 3. Armatury 3.1Šoupátko kruhové ploché 3.2Klapka škrtící 3.3 Regulační klapka 4. Komponenty 4.1 Střešní nástavby 4.2 Protidešťové žaluzie 4.3 Buňka tlumiče hluku 4.4 Výfuky výfuková hlavice výfuková hlavice lamelová výfukové koleno hlavice hranatá 5. Zásobníky na sypké hmoty 6. Odlučovače prachu 5

6 Základní části Stavba nových dílen Helenín 6

7 Stavba nových dílen Helenín

8 Stavba nových dílen Helenín

9 Stavba nových dílen Helenín

10 Stavba nových dílen Helenín

11 Hranaté potrubí Vzduchotechnika dílen Na Kopci 11

12 Hranaté přímé potrubí Použití: Pro dlouhé trasy potrubí. Materiál: Vzduchotechnika dílen Na Kopci Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

13 Textilní výduch vzduchotechniky

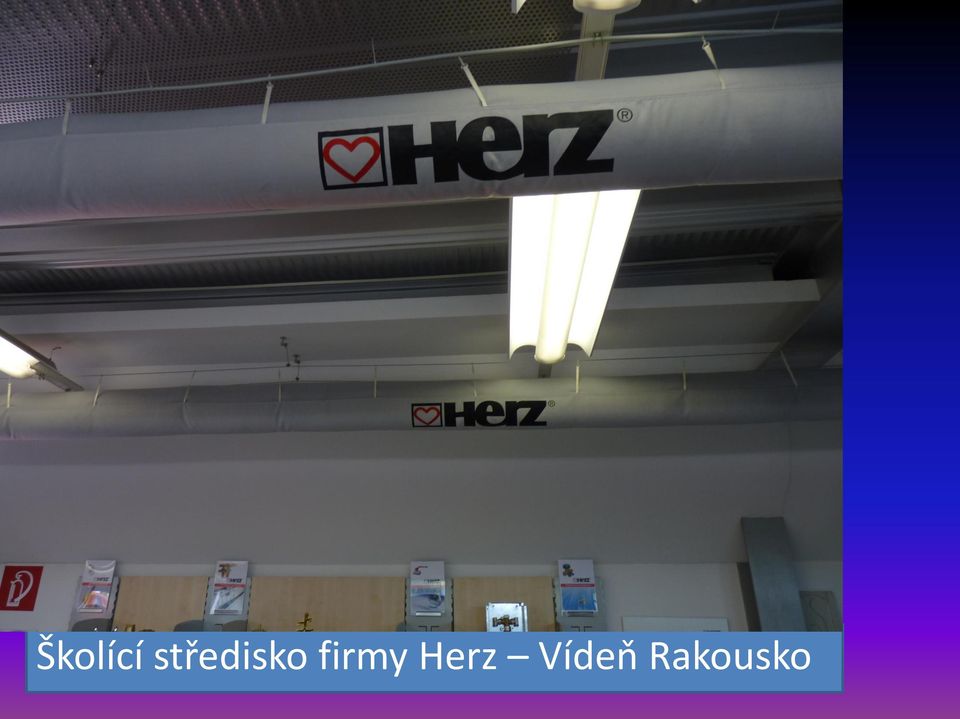

14 Školící středisko firmy Herz Vídeň Rakousko

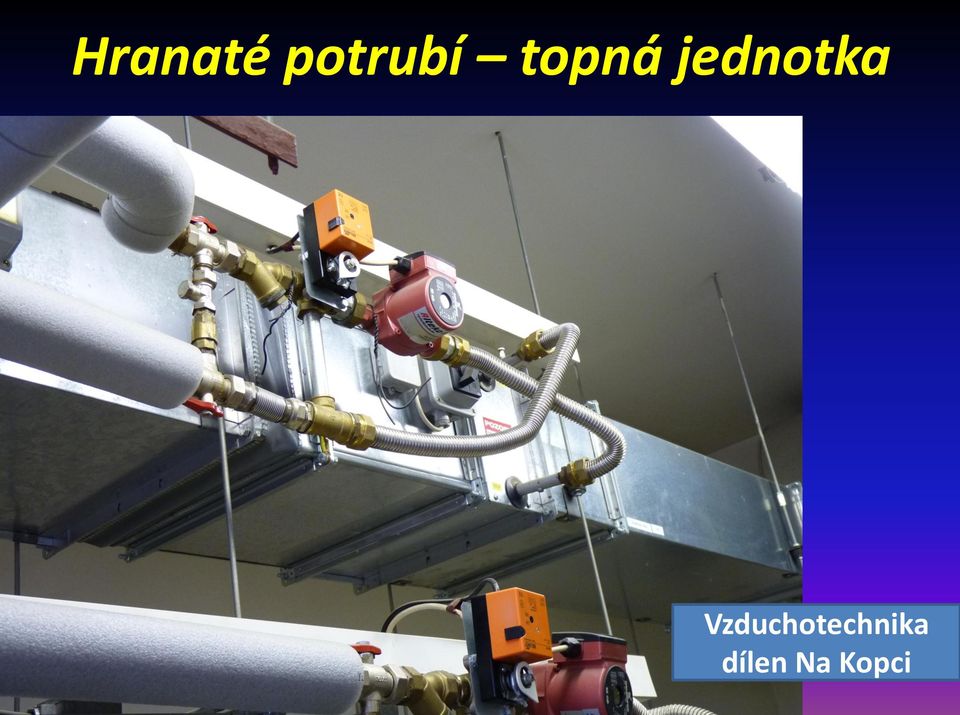

15 Hranaté potrubí topná jednotka Vzduchotechnika dílen Na Kopci

16 Koleno Vzduchotechnika dílen Na Kopci Kolena jsou vyráběna v úhlech 90 a 45. Výhodou těchto výrobků je vynikající prodění vzduchu s nízkými tlakovými ztrátami.

17 Vzduchotechnika dílen Na Kopci

18 Přechodový kus Vzduchotechnika dílen Na Kopci

19

20 Kruhové potrubí Spirálně vinutá trouba Spiro Spirálně vinutá roura pro vzduchotechniku z pozinkovaného plechu. Popis: Standardně je dodávána v délkách 3 m. Vyráběna v tolerancích k tvarovkám. Na objednávku lze zhotovit roury v nestandardním tolerančním poli.

21 Spirálně vinutá trouba Spiro Použití: Pro dlouhé trasy potrubí. Materiál: Stavba nových dílen Helenín Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b) Dodávané průměry d 1 : 80, 100, 112, 125, 140, 150, 160, 180, 200, 224, 250, 280, 300, 315, 355, 400, 450, 500, 560, 600, 630, 710, 800, 900, 1000, 1120, 1250

22 Stavba nových dílen Helenín

23 Trouba hladká Trouba hladká pro vzduchotechniku z pozinkovaného plechu. Popis: Trouba s podélným lemem, tolerance dle požadavků - (nippel, mufna), standardní tolerance dle tabulky. Vyráběno v tolerancích k tvarovkám. Dodávaná délka L= mm.

24 Lisované koleno Lisovaná kolena nabízíme v průměrech 80,100,125,160mm a v úhlech 90 a 45. Výhodou těchto výrobků je vynikající prodění vzduchu s nízkými tlakovými ztrátami.

25 Oblouk segmentový 90 Oblouk segmentový OS 90 pro vzduchotechniku - vyrobený z kvalitní nerezové oceli. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

26 Oblouk segmentový 90 Oblouk segmentový OSS 90 pro vzduchotechniku - vyrobený z Popis: kvalitní nerezové oceli. Pro d1<125 mm se dodává oblouk se čtyřmi segmenty. Pro d1>125 mm se dodává oblouk s pěti segmenty r=1,5xd 1. Lze dodat jiný počet segmentů, rádius, přírubové profily Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

27 Odbočka jednostranná Odbočka jednostranná OBJ 90 pro vzduchotechniku - vyrobená z kvalitní nerezové oceli. Popis: U menších průměru do 315mm je používaný lisovaný sedlový kus a spojení s válcem je provedeno roznýtováním materiálu. U větších nebo nestandardních průměrů je střední i sedlová část bodově svařena a ošetřena nátěrem. Materiál: Standardně pozinkovaný plech ČSN 11321,Nerezový plech.

28 Stavba nových dílen Helenín Odbočky jednostranné

29 Kalhotový kus 45 Kalhotový kus KK 45 pro vzduchotechniku Popis: Vyrábí se kalhotový kus 30, 45, 60, 90, 120. Po dohodě se vyrábějí i jiné průměry na přírubové profily. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA

30 Odbočka 45 Popis: Střední i sedlová část bodové svařena a střední část lemována. Lze dodat s přírubovými profily. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

31 Šoupátko kruhové ploché Popis: Slouží k regulaci průtoku v potrubním rozvodu, není plynotěsné. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

32 Prachový filtr

33 Výfuky výfuková hlavice Popis: Dodáváno se síťkou proti ptákům, pro upevnění lze dodat přírubové profily. Nástrčná délka L, (dle tabulky). Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

34 Lamelová výfuková hlavice Popis: Použití pro místa, kde je potřebné sladit design výrobku s architektonickým rázem budovy. Nástrčná délka L, (dle tabulky). Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

35 Výfukové koleno Popis: Standardně opatřeno síťkou proti ptákům nebo hmyzu (dle přání zákazníka). Nástrčná délka L, (dle tabulky). Provedení dle OS 90. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

36 Výfuková kolena

37 Protidešťová stříška Popis: Lze dodat protidešťovou stříšku s ochrannou síťkou proti ptákům, pro upevnění lze dodat přírubové profily. Nástrčná délka L, (dle tabulky). Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

38 Protidešťová stříška

39 Klapka regulační Popis: Ruční ovládání kovové standardní, lze dodat ovládání vhodné pro připevnění servopohonu včetně těsných pouzder pro osu. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

40 Vzduchotechnika dílen Na Kopci Klapka regulační

41 Klapka samoregulační Popis: Funkčně stejná klapka jako BK, aretace je zajištěna tuhostí mechanismu. Vhodná pro menší průměry. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

42 Stavba nových dílen Helenín

43 Přechod osový Popis: Místa po bodovém svařování ošetřena nátěrem. Lze dodat redukce s různou délkou I 1, přírubové profily. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

44 Přechod pravoúhlý Popis: Místa po bodovém svařování ošetřena nátěrem. Lze dodat redukce s různou délkou I 1, přírubové profily. Materiál: Standardně pozinkovaný plech ČSN 11321, 21 DIN D51D+275MA Nerezový plech W nr / 2B (AISI 304/ 2b)

45 24. Vzduchotechnická zařízení Literatura: - Švangr, Vojtík.: Technologie ručního zpracování kovů, 3. neměnné vydání,sntl Praha, 88 stran, 203 obrázků, L13-C1-II-84/ SEDLÁR T.: Klempířské konstrukce pro 2.ročník SOU, 1.vydání, Praha, SNTL, 1984, 192 s. Typ.č. L17-C1-IV-31/ Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je :Ing. Josef Štrouf. Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Ing. Štrouf
