1 S třední škola stavební Jihlava Vodorovné nosné konstrukce 13. U-boot, transform Digitální učební materiál projektu: SŠS Jihlava - šablony Ing. Jaroslava Lorencová 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

U-BOOT - systém odlehčených stropních desek U-BOOT je moderní konstrukční systém pro odlehčení železobetonových monolitických stropních desek a základů Elementy U-BOOT - z recyklovaného plastu - tvar

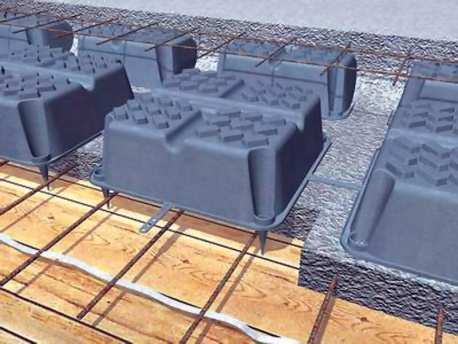

2 U-BOOT - systém odlehčených stropních desek U-BOOT je moderní konstrukční systém pro odlehčení železobetonových monolitických stropních desek a základů Elementy U-BOOT - z recyklovaného plastu - tvar seřezaného jehlanu sečtvercovou základnou 520 x 520 mm. - opatřeny nožičkami, postranními páskami a vrchními výstupky, (jako distanční prvky pro vytvoření dutin v masivní železobetonové desce). Prvky - kladeny na připravenou plochu přímo na stavbě nebo na prefabrikované železobetonové desky ve výrobě Výška nožiček je 0, 50, 70 nebo 100 mm Vzdálenost vzájemně přepojených postranních pásků je 120, 140, 160, 180 nebo 200 mm. Výška vrchních výstupků je 15 mm nebo 8 mm. Přehled výšek samotných elementů je uveden v následující tabulc

- opatřeny nožičkami, postranními páskami a vrchními výstupky, (jako distanční prvky pro vytvoření dutin v masivní železobetonové desce).

3 U-BOOT je moderní konstrukční systém pro odlehčení železobetonových monolitických stropních desek a základů Postup stavebních prací: - montáž dřevěného bednícího systému - pokládka armovací sítě s distančními prvky - pokládka elementů U-BOOT jejich vzájemné přepojení - pokládka armovací výztuže nad elementy - spojení a přepojení obou vrstev armovací výztuže svislými železnými prvky - zalití konstrukce betonem (v 1. fázi do výšky trnových výstupků elementů, ve 2. fázi až do finální výšky) - tloušťka betonové vrstvy nad elementy je závislá od požadované nosnosti konstrukce

armovací výztuže nad elementy - spojení a přepojení obou vrstev armovací výztuže svislými železnými prvky - zalití konstrukce betonem (v 1.

4 1 Zvýšení počtu podlaží, 2 Velký rozpon a architektonická svoboda, 3 Snížení tloušťky desky, 4 Žádné průvlaky mezi sloupy, 5 Snížení počtu pilířů a optimalizace jejich průřezu, 6 Snížení celkové hmotnosti konstrukce zatěžující pilíře a základy, 7 Zmenšení základů, 8 Menší hloubka výkopů, 9 Zlepšení akustických vlastností

optimalizace jejich průřezu, 6 Snížení celkové hmotnosti konstrukce zatěžující

7 Provětrané podlahy

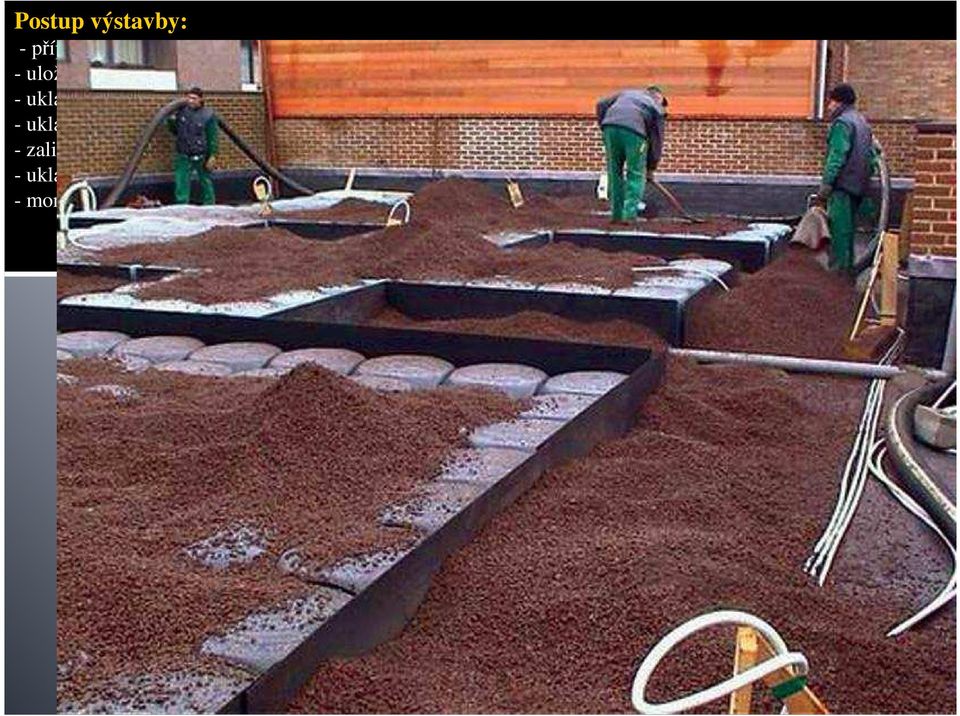

8 Postup výstavby: - příprava podkladu podle pevnosti terénu v místě stavby (podkladový beton nebo zhutněný štěrk) - uložení vedení odpadní kanalizace a dalších rozvodů - ukládka elementů IGLÚ ve vodorovných řadách z leva doprava - ukládka armovací sítě - zalití elementů betonem a vylití desky nad elementy (v tloušťce podle charakteru zatížení podlahy) - ukládka tepelné izolace - montáž nášlapné vrstvy podlahy (eventuálně podlahového topení

leva doprava - ukládka armovací sítě - zalití elementů betonem a vylití desky nad elementy (v tloušťce podle

10 Vylehčovací systém COBIAX Prvek firmy TRANSFORM

11 Tvarovky U-boot

15 POLYSTYRENOVÉ STROPY POLYSTYRENOVÉ STROPY Nejrychlejší výstavba stropů, jakou si dokážeme představit Jsou lehké, jsou i dokonale hlukově izolující Naprosto ojedinělá je i tepelněizolační schopnost - v ložnicích v patře můžete mít nižší teplotu anebo nemusíte izolovat neobytné podkroví!! Tepelný odpor je R>3.3, k=0.3 tedy 3x více než nejlepší okna a kolik jste ochotni dát za okna?

tepelněizolační schopnost - v ložnicích v patře můžete mít nižší teplotu anebo nemusíte

16 stropní dílce MED 10 Ve fázi betonáže - desky prvkem konstrukčním, přenášejícím zatížení montážní (beton) a po vytuhnutí betonu se stávají prvkem nekonstrukčním a plní funkci tepelné a zvukové izolace. jako ztracené bednění pro všechny typy vodorovných konstrukcí - rozpon až cca 8,5 m - velice nízká vlastní hmotnost stropu (cca 220 kg/m2) - stropní panely - výhodné pro svou nízkou hmotnost - pro velmi jednoduchou manipulaci na stavbě Jednotlivé panely se dodávají v délce 2 m, jednoduše se naskládají na připravené bednění a vyplní potřebnou výztuží Po zabetonování stropu se díky bednícímu panelu získá vysoká tepelná a zvuková izolace bez vzniku tepelných mostů v konstrukci - vhodné nad nevytápěnými sklepními, nebo pod půdními prostory Vnější zatížení stropní konstrukce přenáší ocelová žebra (trigony) a betonová deska stropu. Stropní systém MED10 můžeme použít pro jakoukoliv nosnou stěnovou konstrukci.

jako ztracené bednění pro všechny typy vodorovných konstrukcí - rozpon až cca 8,5 m - velice nízká vlastní hmotnost stropu (cca 220 kg/m2) - stropní panely - výhodné pro svou nízkou hmotnost - pro

18 ature=player_detailpage

19 POLYSTYRENOVÉ STROPY

21 Zdroje a použitá literatura A.Erben, Petrůj, Medek Stavitelství II, kniha 1první VUT Brno Hans Nestle a kolektiv Moderní stavitelství pro školu a praxi, Europa-Sobotáles cz., Praha 2005 J. Toman, Technické kreslení podle ČSN a mezinárodních norem, díl II. Pravidla tvorby výkresů ve stavitelství, Vyd. Montanex a.s, 1995, ISBN V. Hájek a kol., Pozemní stavitelství II: pro 2. ročník SPŠ stavebních, Vyd. Sobotáles Praha, 2002, ISBN X. M. Hanák, Pozemní stavitelství: cvičení 1, Vyd. ČVUT Praha, 2002, ISBN D. Matoušková, Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. D. Matoušková, Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN V. Hájek, L. Novák, Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN M. Hanák, Pozemní stavitelství: cvičení 2, Vyd. ČVUT Praha, 2002, ISBN F. Rambousek a kol., Stavební konstrukce I: pro 2. ročník SPŠ stavebních, Vyd. Snakladatelství techn. Praha, J. Kos a kol., Konstrukce pozemních staveb III: návody pro cvičení, Vyd. CERM Brno, 1997, ISBN J. Witzany a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN D. Skulinová, I. Skotnicová, Vodorovné konstrukce, Vyd. Ediční VŠB-TUO, 1998, ISBN F. Pšenička, Pozemní stavitelství: nosné konstrukce zastřešení, Vyd. ČVUT Praha, 2003, ISBN J. Michálek, Konstrukce pozemních staveb 15: pomůcka pro cvičení, Vyd. ČVUT Praha, 2002, ISBN Verlag-Dashofer technické požadavky na výstavbu Verlag-Dashofer Stavební zákon Profesní informační systém ČKAIT rok 2009,2010,2011 Normalizační institut ČSN platné

22 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : ing.jaroslava Lorencová Při tvorbě byly použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na Tvorba materiálů byla financována z ESF a státního rozpočtu ČR. Provozováno Střední školou stavební Jihlava.
