1 Pokojová klimatizace Návod k použití Vážení zákazníku, blahopřejeme Vám k zakoupení vysoce kvalitní klimatizace. Klimatizační jednotky jsou přístroje na vysoké technické úrovni, které využívají tři hlavní média - elektřinu, vodu a plyn (chladící média). Pro bezproblémový provoz a užívání je proto velice důležité, aby toto zařízení instalovala a opravovala jen odborná firma, která se specializuje na klimatizační a chladírenskou techniku. Odborné firmy ve Vašem dosahu lze nalézt v telefonním seznamu. Instalace tohoto zařízení není součástí kupní smlouvy. Při chybné instalaci kupujícím nebo třetí osobou, kterou si prodávající zajistí, neručí prodejce za jakékoli vzniklé škody, poškození výrobku, zranění osob nebo funkčních omezení. Předmluva Tato příručka je univerzální k více druhům klimatizačních jednotek. Vzhled zakoupeného výrobku může být poněkud odlišný od popisu v tomto návodu. Toto nemá vliv na provoz zařízení. Prosím čtěte pozorně části, které se týkají Vašeho zakoupeného výrobku. Dodatek k návodu Tento výrobek je předurčen výhradně ke klimatizování vnitřních prostor. Obsluha tohoto výrobku je určena pouze dospělým osobám (děti bez dozoru nesmí obsluhovat tato zařízení)! Obsah Příprava k provozu a instalace...2 Upozornění a varování...3 Popis zařízení...4 Popis displeje a kontrolního panelu...5 Dálkové ovládání...6 Provoz...7 Údržba a čištění...9 Poruchy/odstraňování problémů...10 Servis...12 Pokyny k instalaci...13

2 Příprava k provozu a instalace Ujistěte se, že instalaci Vašeho zařízení skutečně provádí odborná firma (klimatizace, chlazení) nebo odborník od autorizovaného prodejce (Instalační a servisní telefonní linku najdete na první vnitřní straně tohoto návodu). Zařízení nesmí být instalováno v místnostech, kde by přišlo do styku s hořlavými plyny a párami. Hrozí nebezpečí výbuchu a požáru. Před konečným zapojením elektrického vedení mezi vnější a vnitřní jednotkou se důkladně přesvědčte o důkladném a pevném spojení. Zařízení připojte pouze k elektrické zásuvce, která má vhodné jištění, nejlépe přes proudový chránič. V každém případě musí být zajištěno správné připojení všech zařízení s ochranným vodičem. Pro pevné elektrické spojení (bez zásuvky) musí být namontován hlavní vypínač, se kterým může být zařízení odpojeno od elektrické sítě. K zařízení nepřipojujte jiné elektrické zařízení a jištění zásuvky nesmí přesáhnout hodnotu 10A.

3 Upozornění a varování Nikdy neodpojujte zařízení (nevytahujte přístroj z elektrické zásuvky) pokud je zařízení v chodu (nejdříve vypněte zařízení!). Nikdy netahejte za kabel přívodní šňůry, poškozený kabel nechte ihned vyměnit odbornou firmou. Nikdy se nedotýkejte mokrými nebo vlhkými pažemi elektrických zařízení ani nepřipojujte nebo neodpojujte přívodní kabel z elektrické zásuvky. Nevystavujte zařízení přímému slunečnímu svitu ani horkému vzduchu. V klimatizovaném prostoru omezte tvorbu tepla (vaření vody v konvi apod.) V blízkosti zařízení nikdy nepoužívejte spreje (např. proti hmyzu) použitý hnací plyn by mohl být hořlavý a zapříčinit požár nebo výbuch! Před údržbou a čištěním zařízení vždy odpojte toto zařízení od elektrické sítě (vytáhněte ze zásuvky) Nikdy nevkládejte žádné předměty do zařízení (např. tužky apod.) do ventilátorů přístroje. Toto jednání by mohlo způsobit úraz osob nebo poškození přístroje. Nikdy se nezdržujte (neseďte) v prostoru výdechu studeného vzduchu klimatizační jednotky. Mohlo by to vést k poškození Vašeho zdraví. Nikdy neomývejte přístroj vodou nebo jinými vodivými látkami - hrozí úraz elektrickým proudem Nasměrujte výdech klimatizační jednotky tak, aby se místnost ochlazovala rovnoměrně. Boční směr nastavte ručně a vertikálně bude nastaveno elektronicky. Nestavějte na vnitřní klimatizační jednotku žádné předměty, ani na ní nic nezavěšujte. Rovněž na vnější klimatizační jednotku nic neodkládejte, nezavěšujte, nestoupejte a nesedejte na ni. Řádně zkontrolujte zavěšení vnitřní klimatizační jednotky před instalací, aby nedošlo v provozu k pádu a následným škodám nebo úrazům. K údržbě zařízení nikdy nepoužívejte agresivní čistící prostředky (např. ředidla apod.) Při delší odstávce zařízení z provozu odpojte toto zařízení od elektrické sítě. Pravidelně čistěte vzduchový filtr Přístroj nikdy neotvírejte. Opravy a údržbu zařízení vždy svěřte odborné firmě! Při nenadálých situacích (zvuky, požár apod.) vždy okamžitě vypněte zařízení, odpojte jej od elektrické sítě a vyhledejte odbornou pomoc.

4 Popis zařízení Vnitřní jednotka 1 - mřížka přívodu vzduchu 2 - ukazatel provozu 3 - regulace horizontálního vývodu chladného vzduchu 4 - lamely pro vertikální výstup chladného vzduchu 5 - výstup vzduchu 6 - vzduchový filtr Vedení 7 - kondenzovaná voda 8 - přívodní kabel (elektro) 9 - spojovací vedení mezi vnitřní a vnější jednotkou Vnější jednotka 10 - zadní vstup vzduchu 11 - boční vstup vzduchu 12 - vývod vzduchu (ventilátor)

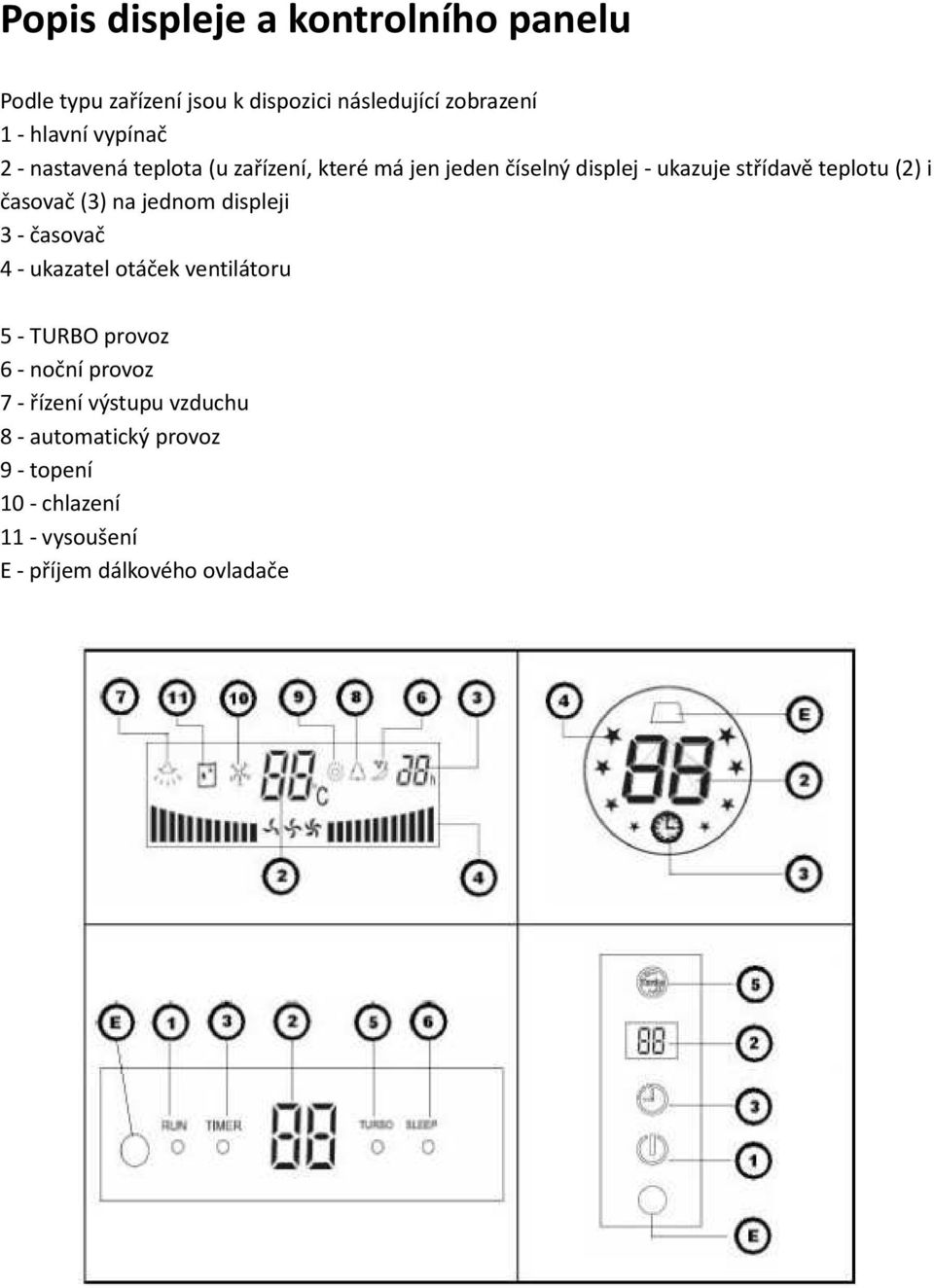

5 Popis displeje a kontrolního panelu Podle typu zařízení jsou k dispozici následující zobrazení 1 - hlavní vypínač 2 - nastavená teplota (u zařízení, které má jen jeden číselný displej - ukazuje střídavě teplotu (2) i časovač (3) na jednom displeji 3 - časovač 4 - ukazatel otáček ventilátoru 5 - TURBO provoz 6 - noční provoz 7 - řízení výstupu vzduchu 8 - automatický provoz 9 - topení 10 - chlazení 11 - vysoušení E - příjem dálkového ovladače

6 Dálkové ovládání Dálkové ovládání je univerzální ke všem přístrojům výrobce. Podle typu zařízení jsou k dispozici níže uvedená tlačítka a zobrazení 2 - nastavená teplota 3 - časovač 4 - ukazatel otáček ventilátoru 5 - TURBO provoz 6 - noční provoz 7 - řízení výstupu vzduchu B - provozní mód 12 - ukazatel blokace tlačítek 20 - hlavní vypínač 21 - volba provozních módů 22 - volba teploty 23 - volič otáček ventilátoru 24 - mód výstupu vzduchu 25 - časovač 26 - vypínání - zapínání nočního módu 27 - vypínání - zapínání TURBO módu 28 - blokace tlačítek Nasměrujte dálkové ovládání směrem ke klimatizační jednotce a stiskněte požadované tlačítko. Každé stisknutí je potvrzeno pípnutím klimatizační jednotky.

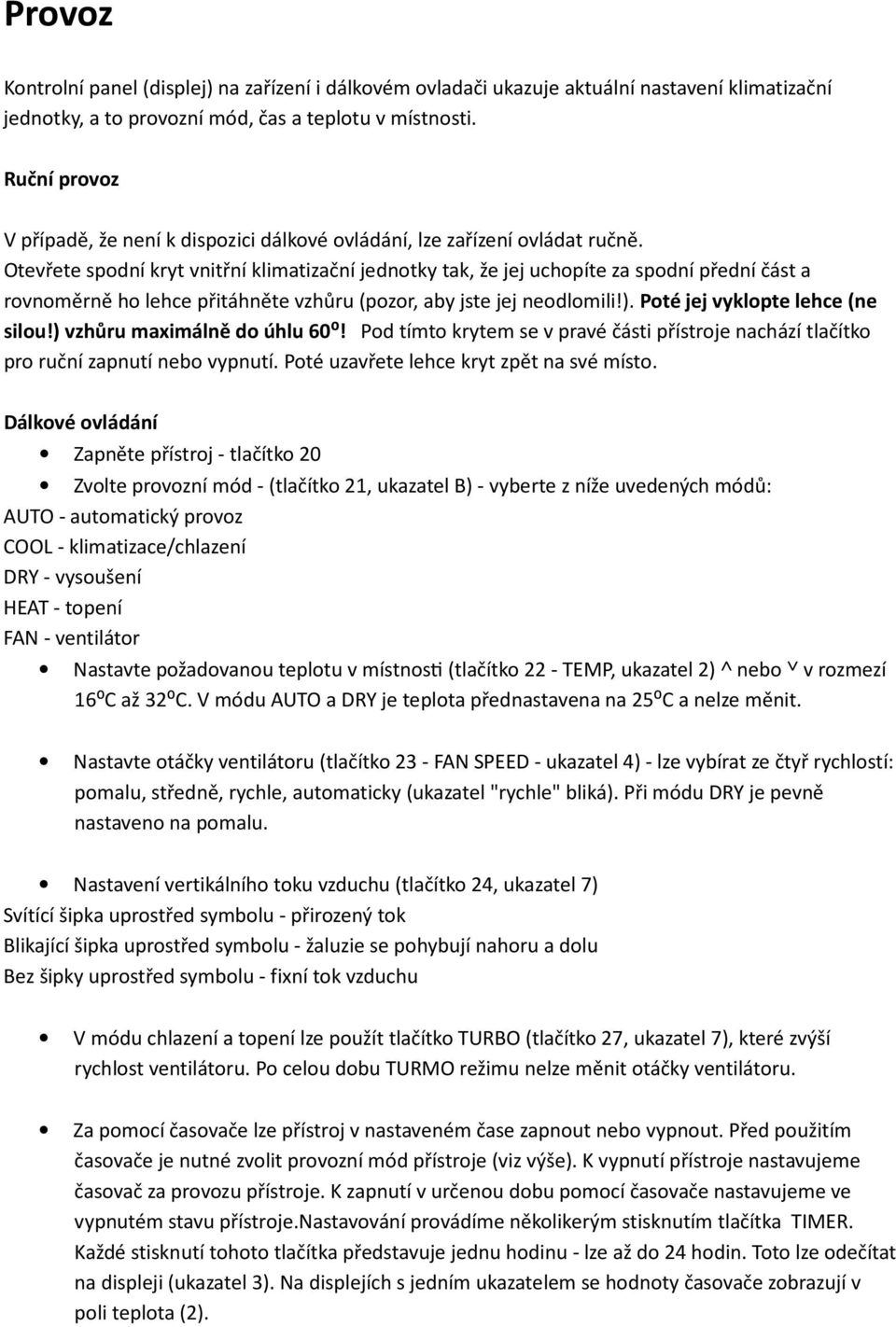

7 Provoz Kontrolní panel (displej) na zařízení i dálkovém ovladači ukazuje aktuální nastavení klimatizační jednotky, a to provozní mód, čas a teplotu v místnosti. Ruční provoz V případě, že není k dispozici dálkové ovládání, lze zařízení ovládat ručně. Otevřete spodní kryt vnitřní klimatizační jednotky tak, že jej uchopíte za spodní přední část a rovnoměrně ho lehce přitáhněte vzhůru (pozor, aby jste jej neodlomili!). Poté jej vyklopte lehce (ne silou!) vzhůru maximálně do úhlu 60⁰! Pod tímto krytem se v pravé části přístroje nachází tlačítko pro ruční zapnutí nebo vypnutí. Poté uzavřete lehce kryt zpět na své místo. Dálkové ovládání Zapněte přístroj - tlačítko 20 Zvolte provozní mód - (tlačítko 21, ukazatel B) - vyberte z níže uvedených módů: AUTO - automatický provoz COOL - klimatizace/chlazení DRY - vysoušení HEAT - topení FAN - ventilátor Nastavte požadovanou teplotu v místnosq (tlačítko 22 - TEMP, ukazatel 2) nebo v rozmezí 16⁰C až 32⁰C. V módu AUTO a DRY je teplota přednastavena na 25⁰C a nelze měnit. Nastavte otáčky ventilátoru (tlačítko 23 - FAN SPEED - ukazatel 4) - lze vybírat ze čtyř rychlostí: pomalu, středně, rychle, automaticky (ukazatel "rychle" bliká). Při módu DRY je pevně nastaveno na pomalu. Nastavení vertikálního toku vzduchu (tlačítko 24, ukazatel 7) Svítící šipka uprostřed symbolu - přirozený tok Blikající šipka uprostřed symbolu - žaluzie se pohybují nahoru a dolu Bez šipky uprostřed symbolu - fixní tok vzduchu V módu chlazení a topení lze použít tlačítko TURBO (tlačítko 27, ukazatel 7), které zvýší rychlost ventilátoru. Po celou dobu TURMO režimu nelze měnit otáčky ventilátoru. Za pomocí časovače lze přístroj v nastaveném čase zapnout nebo vypnout. Před použitím časovače je nutné zvolit provozní mód přístroje (viz výše). K vypnutí přístroje nastavujeme časovač za provozu přístroje. K zapnutí v určenou dobu pomocí časovače nastavujeme ve vypnutém stavu přístroje.nastavování provádíme několikerým stisknutím tlačítka TIMER. Každé stisknutí tohoto tlačítka představuje jednu hodinu - lze až do 24 hodin. Toto lze odečítat na displeji (ukazatel 3). Na displejích s jedním ukazatelem se hodnoty časovače zobrazují v poli teplota (2).

8 Za pomocí tlačítka SLEEP (tlačítko 26, ukazatel 6) lze zapínat/vypínat noční mód. To znamená, že ventilátor běží velmi pomalu, tiše a zároveň: v módu chlazení (COOL) - pomalu a rovnoměrně zvýší teplotu v místnosti o 2⁰ C v módo topení (HEAT) - pomalu a rovnoměrně sníží teplotu v místnosti o 5⁰ C Tento typ provozu snižuje výkon jednotky a neměl by být zapnut během dne. Automatické odmrazování Když je venkovní teplota nízká a vlhkost vzduchu je vysoká, tak zamrzá teplotní výměník venkovní jednotky v režimu topení. Díky ledu klesá topní výkon jednotky. K regulaci tohoto jevu je opatřena jednotka automatickým odmrazováním, které trvá 5 až 10 minut. V tomto režimu jsou ventilátory na vnější i vnitřní jednotce zastaveny a objeví se trocha páry na vnější jednotce. Po skončení tohoto cyklu se opět automaticky zapne režim topení. Provozní módy AUTO - automatický režim Přístroj se automaticky zapne (dle teploty v místnosti) do následujících režimů: COOL - chlazení DRY - vysoušení HEAT - topení FAN - ventilátor Teplota je pevně nastavena na 25⁰C DRY - vysoušení (snižování vlhkosti) Ventilátor ve vnitřní jednotce běží pomalu a snižuje vlhkost bez změn teploty. Ventilátor běží pomalu, teplota pevně nastavena na 25⁰C a lamely výstupu vzduchu jsou ve stálé pozici. COOL (chlazení) a HEAT(topení) Tyto módy lze kombinovat se všemi rychlostmi ventilátoru. Rovněž jde u těchto módů zvýšit rychlost ventilátoru za pomocí tlačítka TURBO, bez nutnosti dalšího nastavování. FAN - ventilátor Funkce ventilátoru pouze rozvádí vzduch z místnosti do většího prostoru (např. teplo z kamen lze více rozptýlit do prostoru).

9 Údržba a čištění Výměna baterii v dálkovém ovladači K otevření dálkového ovládání otvírejte zadní víčko ve směru šipky. Vyjměte použité baterie a při vkládání nových dbejte na správnou polaritu. Čištění vzduchového filtru Vzduchový filtr by měl být vyměněn každý čtvrtý týden provozu zařízení. Otevřete spodní část vnitřní jednotky tak, že jej uchopíte za spodní přední část a rovnoměrně ho lehce přitáhněte vzhůru (pozor, aby jste jej neodlomili!). Poté jej vyklopte lehce (ne silou!) vzhůru maximálně do úhlu 60⁰! Vytáhněte vzduchový filtr směrem dolů. Vyperte jej ve vlažné vodě (cca.30⁰c), do které lze přidat jemný čistící prostředek. Vypraný filtr nechte důkladně vysušit na vzduchu. Čistý a řádně vysušený vložte opatrně zpět do přístroje a zavřete spodní část přístroje. Přístroj nikdy nespouštějte bez vloženého filtru - vniklé nečistoty snižují výkon zařízení. Čištění přístroje Tělo přístroje očistěte jen suchým hadříkem nebo vysajte nečistoty vysavačem. Při silném znečištění povrchu přístroje lze namočit hadřík do roztoku vody s jemným saponátem a poté jen lehce navlhčeným hadříkem nečistoty odstranit. Uvedení přístroje do chodu po sezonní přestávce (po odstávce přístroje) 1. Ujistěte se, zda se nenachází v blízkosti vstupů vzduchu do vnější i vnitřní jednotky cizí předměty (např. oblečení, krabice apod.), aby nedošlo k narušení cirkulace vzduchu 2. Prověřte stav upevnění obou jednotek, zda jsou řádně upevněny a zda nejsou zkorodované 3. Řádně prověřte (nejlépe za pomoci odborné firmy) zda jsou elektrické přívody neporušené pořádku a zda je přívod řádně uzemněn 4. Zkontrolujte stav vzduchového filtru popř. jej vyčistěte 5. Zapojte přístroj do sítě 6. Vložte baterie do dálkového ovládání Příprava přístroje před sezonní přestávkou (před odstávkou přístroje) 1. Nastavte teplotu na 30⁰C a nechte přístroj minimálně polovinu dne v provozu v režimu FAN, tak aby se veškeré vnitřní části přístroje řádně osušily 2. Vypněte přístroj a odpojte jej od sítě (zapojený v síti má trvalý odběr cca. 5W) 3. Vyčistěte vzduchový filtr a opět jej namontujte zpět do přístroje 4. Vyčistěte povrch obou jednotek (viz. výše) 5. Vyjměte baterie z dálkového ovládání

10 Poruchy/odstraňování problémů Přístroj nefunguje 1. Přerušená dodávka elektrické energie Ujistěte se, že je správně zasunutá zástrčka do elektrické zásuvky, zda je v pořádku jištění zásuvky (jistič, pojistka, proudový chránič apod.) a zda je dodávka elektrické energie v pořádku 2. Vadný přívodní kabel elektrické energie Nechte přívodní kabel zkontrolovat popřípadě opravit odbornou firmou 3. Časovač v provozu Vypněte funkci časovače (TIMER). Podržením tlačítka TIMER tak dlouho dokud nezmizí ukazatel časovače 4. Teplota v místnosti je příliš vysoká/nízká Přístroj je naprogramován tak, aby v této teplotě nefungoval. Zkuste jiné nastavení přístroje. 5. Přístroj neběží po zapojení do sítě Přístroj se rozeběhne až po 3 minutách po zapojení do sítě. Je to ochrana kompresoru při krátkodobých výpadcích elektrické energie 6. Přístroj zapomněl naprogramování Při výpadku elektrické energie se paměť přístroje vymaže. Při zapnutí tlačítka ON/OFF se přístroj nerozeběhne. Musíte přístroj za pomocí dálkového ovladače znovu nastavit na požadovaný mód. Přístroj nelze ovládat dálkovým ovládáním - není spojení Toto se stává při přímém slunečním záření dopadající na vnitřní jednotku. Zastiňte sluneční záření nebo zredukujte množství světla v místnosti. Nízký chladící/topný výkon 1. Zkontrolujte nastavení teploty 2. Je zanesený filtr? Vyčistěte jej 3. Jsou dveře nebo okna do místnosti otevřené? Zavřete je. Přístroj dává optimální výkon v uzavřených prostorách Nízký chladící výkon 1. Svítí slunce přímo do místnosti? Použijte záclony, žaluzie apod. ke snížení slunečního záření dopadajícího do místnosti 2. Jsou v místnosti tepelné zdroje? Vypněte kamna, pece nebo vysokoenergetické přístroje 3. Je v místnosti příliš mnoho osob? Příliš mnoho osob v místnosti snižuje výkon jednotky 4.

11 Nefunguje ventilátor při módu HEAT - topení 1. Zařízení se zahřívá. Aby do místnosti neproudil studený vzduch, tak se musí vzduch nejprve předehřát ve vnitřní jednotce. Toto může trvat 2 až 5 minut. 2. Přístroj se odmrazuje (viz odstavec "automatické odmrazování"). Při tomto režimu neběží ventilátor. Odmrazování může trvat 5 až 10 minut. Nefunguje ventilátor při módu DRY - vysoušení Ventilátor v tomto režimu občas nefunguje, aby se zabránilo kondenzované vlhkosti proměnit v páru a k úspoře energie. V režimu chlazení (COOL) vyrábí vnitřní jednotka páru (mlhu) Tento fenomén vzniká při vysokých teplotách a vysoké vzdušné vlhkosti. Tento jev zmizí s poklesem teploty. Kondenzát Při vysoké vzdušné vlhkosti a při dlouhodobém použití přístroje se může objevit kondenzát na výstupní mřížce vnitřní jednotky, který může odkapávat. Zápach z přístroje Toto se stává při kontaminaci vnitřní jednotky kouřem z cigaret nebo deodorantů apod., opět vracet takto kontaminovaný vzduch (podle druhu zápachu) po delší dobu zpět do místnosti. Hluk z přístroje 1. Malé syčení a praskání - normální zvuk klimatizace - cirkulace chladící kapaliny 2. Po zapnutí nebo vypnutí a rovněž při přerušení dodávky elektrické energie díky velkému zahřátí nebo ochlazení přístroje dochází rovněž k silným zvukům ze zařízení.

12 Servis Při následujících poruchách je nutné vždy odpojit zařízení z elektrické sítě a je nutné volat servisní (odbornou) pomoc. 1. Časté vypadávání jištění přívodu el. energie (pojistky, jističe, proudová ochrana apod.) 2. Elektrická zástrčka nebo elektrická zásuvka jsou horké, rovněž také je-li poškozen přívodní kabel přístroje 3. Při zapnutém přístroji je rušen televizní nebo rádiový příjem 4. V případech, kdy nelze přístroj ovládat a nereaguje na ovladače dálkováho ovládání, i když byly do tohoto ovladače vloženy nové baterie 5. Přístroj vydává neobvyklé zvuky

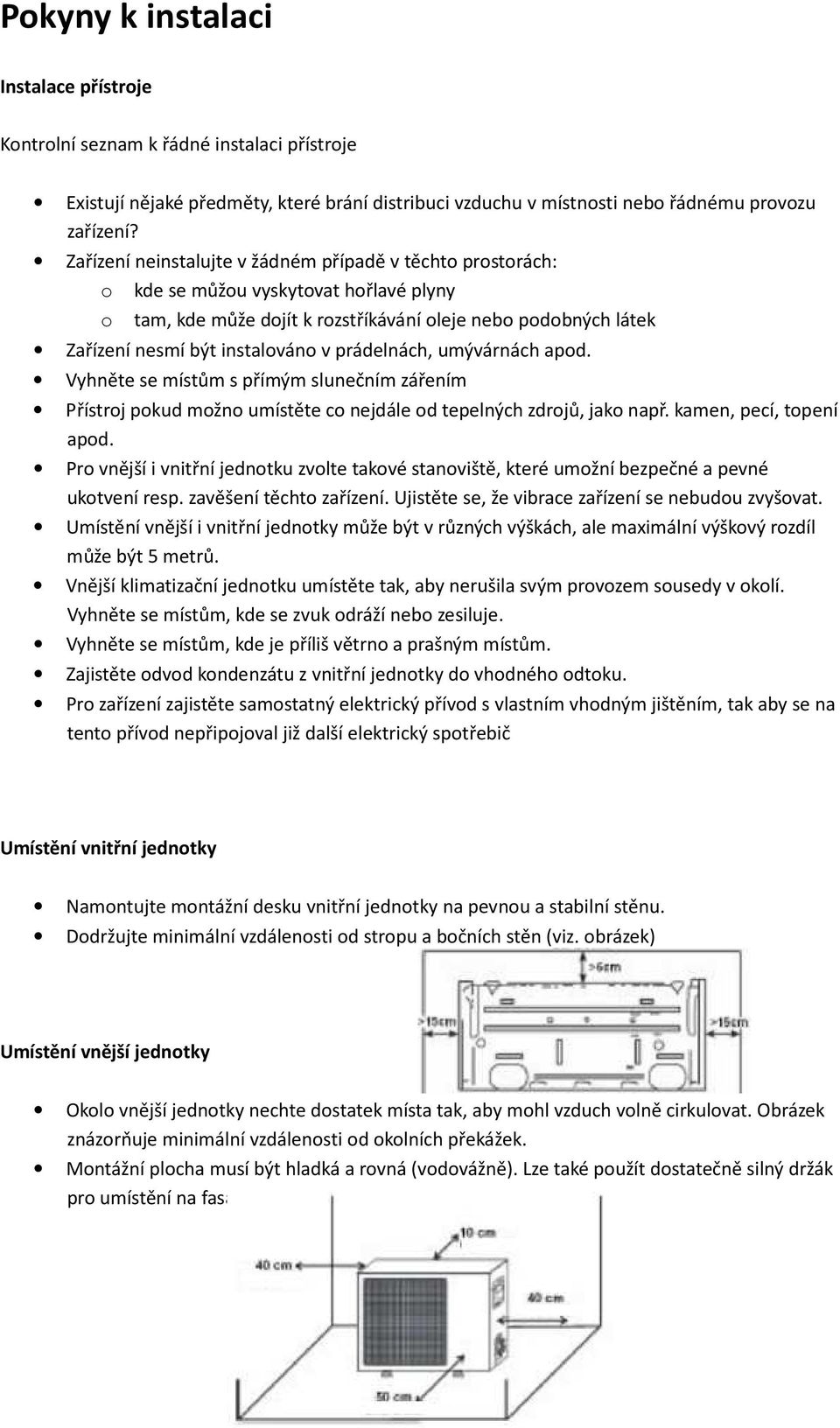

13 Pokyny k instalaci Instalace přístroje Kontrolní seznam k řádné instalaci přístroje Existují nějaké předměty, které brání distribuci vzduchu v místnosti nebo řádnému provozu zařízení? Zařízení neinstalujte v žádném případě v těchto prostorách: o kde se můžou vyskytovat hořlavé plyny o tam, kde může dojít k rozstříkávání oleje nebo podobných látek Zařízení nesmí být instalováno v prádelnách, umývárnách apod. Vyhněte se místům s přímým slunečním zářením Přístroj pokud možno umístěte co nejdále od tepelných zdrojů, jako např. kamen, pecí, topení apod. Pro vnější i vnitřní jednotku zvolte takové stanoviště, které umožní bezpečné a pevné ukotvení resp. zavěšení těchto zařízení. Ujistěte se, že vibrace zařízení se nebudou zvyšovat. Umístění vnější i vnitřní jednotky může být v různých výškách, ale maximální výškový rozdíl může být 5 metrů. Vnější klimatizační jednotku umístěte tak, aby nerušila svým provozem sousedy v okolí. Vyhněte se místům, kde se zvuk odráží nebo zesiluje. Vyhněte se místům, kde je příliš větrno a prašným místům. Zajistěte odvod kondenzátu z vnitřní jednotky do vhodného odtoku. Pro zařízení zajistěte samostatný elektrický přívod s vlastním vhodným jištěním, tak aby se na tento přívod nepřipojoval již další elektrický spotřebič Umístění vnitřní jednotky Namontujte montážní desku vnitřní jednotky na pevnou a stabilní stěnu. Dodržujte minimální vzdálenosti od stropu a bočních stěn (viz. obrázek) Umístění vnější jednotky Okolo vnější jednotky nechte dostatek místa tak, aby mohl vzduch volně cirkulovat. Obrázek znázorňuje minimální vzdálenosti od okolních překážek. Montážní plocha musí být hladká a rovná (vodovážně). Lze také použít dostatečně silný držák pro umístění na fasády domů.

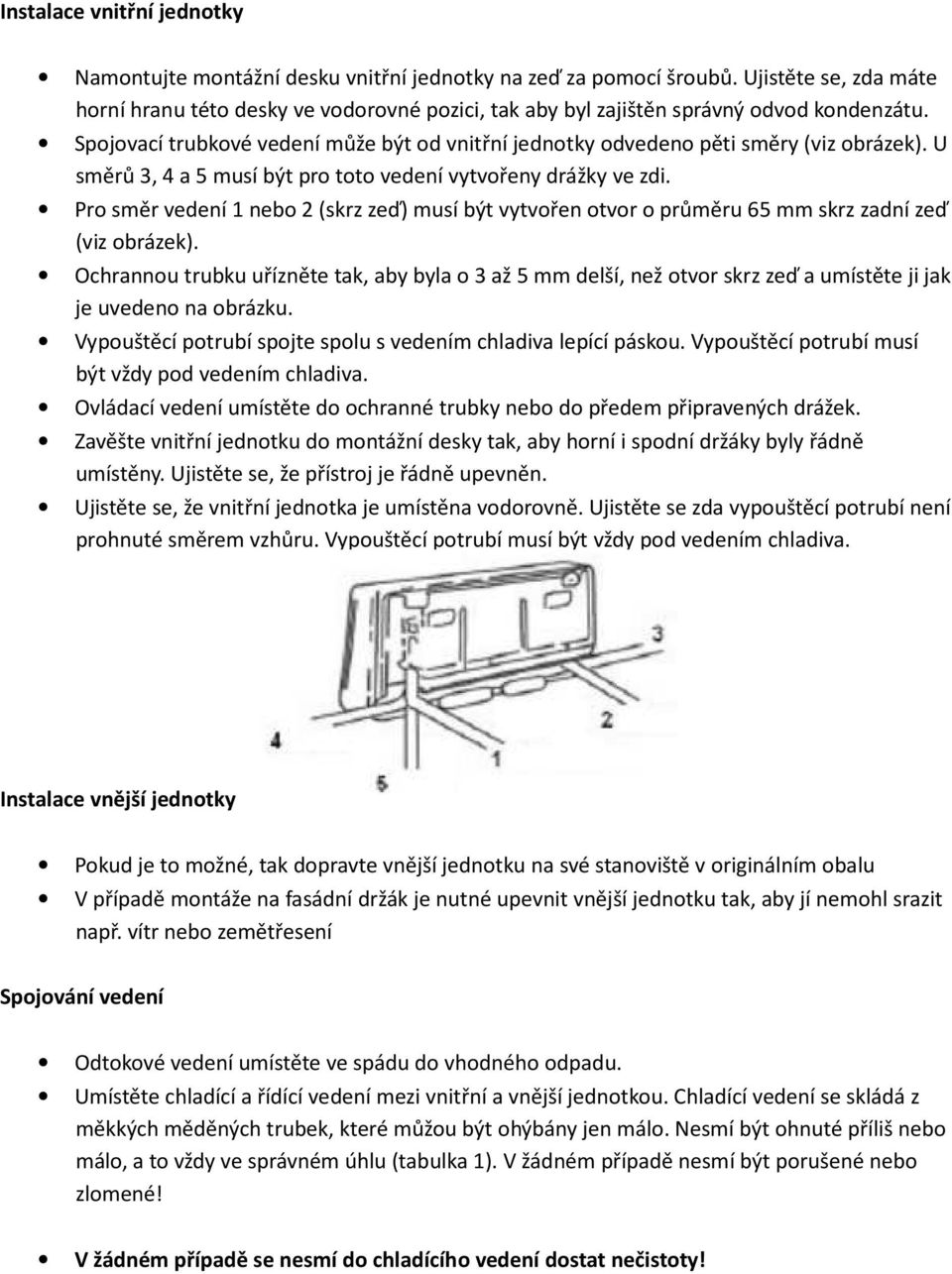

14 Instalace vnitřní jednotky Namontujte montážní desku vnitřní jednotky na zeď za pomocí šroubů. Ujistěte se, zda máte horní hranu této desky ve vodorovné pozici, tak aby byl zajištěn správný odvod kondenzátu. Spojovací trubkové vedení může být od vnitřní jednotky odvedeno pěti směry (viz obrázek). U směrů 3, 4 a 5 musí být pro toto vedení vytvořeny drážky ve zdi. Pro směr vedení 1 nebo 2 (skrz zeď) musí být vytvořen otvor o průměru 65 mm skrz zadní zeď (viz obrázek). Ochrannou trubku uřízněte tak, aby byla o 3 až 5 mm delší, než otvor skrz zeď a umístěte ji jak je uvedeno na obrázku. Vypouštěcí potrubí spojte spolu s vedením chladiva lepící páskou. Vypouštěcí potrubí musí být vždy pod vedením chladiva. Ovládací vedení umístěte do ochranné trubky nebo do předem připravených drážek. Zavěšte vnitřní jednotku do montážní desky tak, aby horní i spodní držáky byly řádně umístěny. Ujistěte se, že přístroj je řádně upevněn. Ujistěte se, že vnitřní jednotka je umístěna vodorovně. Ujistěte se zda vypouštěcí potrubí není prohnuté směrem vzhůru. Vypouštěcí potrubí musí být vždy pod vedením chladiva. Instalace vnější jednotky Pokud je to možné, tak dopravte vnější jednotku na své stanoviště v originálním obalu V případě montáže na fasádní držák je nutné upevnit vnější jednotku tak, aby jí nemohl srazit např. vítr nebo zemětřesení Spojování vedení Odtokové vedení umístěte ve spádu do vhodného odpadu. Umístěte chladící a řídící vedení mezi vnitřní a vnější jednotkou. Chladící vedení se skládá z měkkých měděných trubek, které můžou být ohýbány jen málo. Nesmí být ohnuté příliš nebo málo, a to vždy ve správném úhlu (tabulka 1). V žádném případě nesmí být porušené nebo zlomené! V žádném případě se nesmí do chladícího vedení dostat nečistoty!

15 Tuto montáž může provádět jen specializovaná firma zaměřená na chladírenskou a klimatizační techniku! Tabulka 1 - použití materiálů, momentů dotažení závitů a úhly ohybů Spojení vedení za pomocí normálního vedení (bez rychlospojek) Zajistěte si vhodné nářadí, se kterým bude zaručeno dodržení hodnot z tabulky 1 Připojte vedení k vnější jednotce Vložte podtlakovou (vakuumschlauch) hadici mezi nízkotlaký trojcestný ventil vnější jednotky a můstkem (Kältemittelbrücke). Tento můstek propojte s vakuovou pumpou Otevřete nízkotlakou část můstku, spusťte vakuovou pumpu a odsajte vedení a vnitřní jednotku pod hodnotu 1,5 mmhg. Uzavřete ventily na můstku a vypněte vakuovou pumpu Jestliže je chladící vedení mezi vnitřní a vnější jednotkou delší než 5 metrů musí se použít odpovídající množství chladiva (viz tabulka) Průměr trubky vysokotlakého okruhu ø 6,35 mm (1/4") ø 9,52mm (3/8") Každý 1m vedení nad 5m potřebuje uvedené množství 30g 65g chladiva výpočet: ("délka vedení v metrech" mínus 5) krát XXg Uzavřete ventily můstku Odstraňte čirou krytu ze 2 a 3-cestného ventilu vnější jednotky a vyšroubujte za pomocí speciálního klíče dřík ventilu až na doraz. Odpojte podtlakovou (vakuumschlauch) hadici od třícestného ventilu. Na třícestný ventil pevně našroubujte zátku (momentem viz tabulka1). Spojení vedení za pomocí rychlospojek Odstraňte prachové krytky z vnitřní i vnější jednotka, tak jako z vedení. Pro každý spoj si připravte tlakovou spojku na vedení s příslušným kónusem na přístroj a dotáhněte matici pevně rukou. Poté za použití momentového klíče dotáhněte příslušným momentem (viz tabulka 1) spoj. Odstraňte čirou krytku ze 2 a 3-cestného ventilu vnější jednotky a vyšroubujte za pomocí speciálního klíče dřík ventilu až na doraz. Odpojte podtlakovou (vakuumschlauch) hadici od třícestného ventilu. Na třícestný ventil pevně našroubujte zátku (momentem viz tabulka1).

16 Na obou jednotkách obalte spoje izolačním materiálem Kontrola těsnosti Prověřte veškeré spoje na obou jednotkách a vedení za pomocí speciálního přístroje na kontrolu těsnosti nebo speciálního spreje. Zapojení řídícího kabelu Odstraňte kryt vnější jednotky Zapojte vedení dle schématu popř. spojte konektory dohromady Připevněte svorky kabelu a uzavřete kryt V závěru veškeré spojovací vedení sestávající z chladícího a řídícího vedení omotejte PE-izolační páskou. Celý svazek poté řádně připevněte svorkami na zeď. Veškeré zbylé otvory ve zdech utěsněte izolační pěnou. Testovací provoz Zapojte zařízení do elektrické sítě a ověřte, zda zařízení reaguje na pokyny dálkového ovládání Zkontrolujte, zda je funkční nastavení teploty a časovač. Zkontrolujte, zda je funkční odtok kondenzátu z vnitřní jednotky Zkontrolujte, zda se neozývají z obou jednotek neobvyklé zvuky či vibrace Zkontrolujte, zda z obou jednotek neuniká chladivo
