Před použitím myčky si laskavě přečtěte návod k montáži a použití! Stručné rady. Doporučení ke vkládání nádobí. Nádobí, které má být umyto později.

Transkript

1 ADG 6560 Před použitím myčky si laskavě přečtěte návod k montáži a použití! Stručné rady CZ Volič programů Tlačítko ZAP / VYP Tlačítko Start Při zapnutí se rozsvítí kontrolka, v případě poruchy bliká a na konci programu zhasne. Ukazatele Přidejte regenerační sůl Sůl doplňujte pouze bezprostředně před spuštěním mycího cyklu. Tabulka programů Mycí prostředek 2) Spotřeba 3) Programy Předmytí studená Doporučení ke vkládání nádobí Nádobí, které má být umyto později. A B Litry kwh Minuty - - 5,0 0,02 10 Rychlé 40 C Málo zašpiněné bez zaschlých zbytků jídel. X - 13,0 0,70 30 Normální 1) 50 C Normálně zašpiněné. X X 16,0 1, Normální 65 C Intenzivní 70 C Normálně zašpiněné nebo velmi zašpiněné. Velmi zašpiněné, především pánve a hrnce. X X 16,0 1, X X 17,0 1, ) Programový štítek s energetickými údaji podle normy EN 50242; 2) Viz Použití myčky ; 3) Údaje o programech byly získány v souladu s evropskou normou EN Údaje se mohou lišit např. podle množství nádobí, různé teploty - vyšší nebo nižší než 15 C - nebo tvrdosti vody, různého přívodního tlaku apod. Upozornění pro zkušební laboratoře: Podrobnější informace o podmínkách srovnávacího testu EN a o dalších testech získáte na následující adrese: nk_customer@whirlpool.com. Whirlpool is a registered trademark of Whirlpool USA (S výhradou technických změn)

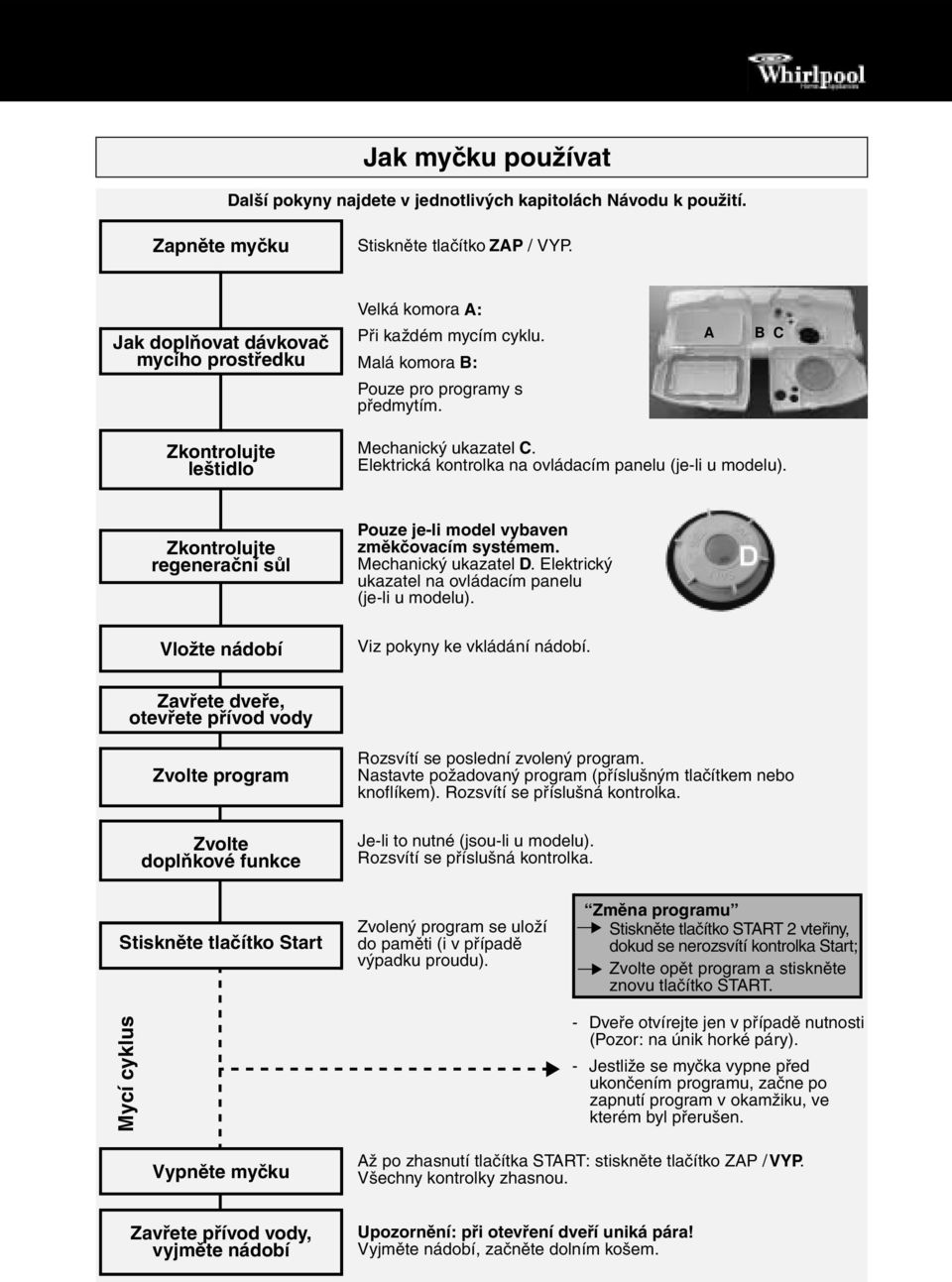

2 Jak myčku používat Další pokyny najdete v jednotlivých kapitolách Návodu k použití. Zapněte myčku Stiskněte tlačítko ZAP / VYP. Jak doplňovat dávkovač mycího prostředku Velká komora A: Při každém mycím cyklu. Malá komora B: Pouze pro programy s předmytím. A B C Zkontrolujte leštidlo Mechanický ukazatel C. Elektrická kontrolka na ovládacím panelu (je-li u modelu). Zkontrolujte regenerační sůl Vložte nádobí Pouze je-li model vybaven změkčovacím systémem. Mechanický ukazatel D. Elektrický ukazatel na ovládacím panelu (je-li u modelu). Viz pokyny ke vkládání nádobí. Zavřete dveře, otevřete přívod vody Zvolte program Zvolte doplňkové funkce Rozsvítí se poslední zvolený program. Nastavte požadovaný program (příslušným tlačítkem nebo knoflíkem). Rozsvítí se příslušná kontrolka. Je-li to nutné (jsou-li u modelu). Rozsvítí se příslušná kontrolka. Stiskněte tlačítko Start Mycí cyklus Zvolený program se uloží do paměti (i v případě výpadku proudu). Změna programu Stiskněte tlačítko START 2 vteřiny, dokud se nerozsvítí kontrolka Start; Zvolte opět program a stiskněte znovu tlačítko START. - Dveře otvírejte jen v případě nutnosti (Pozor: na únik horké páry). - Jestliže se myčka vypne před ukončením programu, začne po zapnutí program v okamžiku, ve kterém byl přerušen. Vypněte myčku Až po zhasnutí tlačítka START: stiskněte tlačítko ZAP /VYP. Všechny kontrolky zhasnou. Zavřete přívod vody, vyjměte nádobí Upozornění: při otevření dveří uniká pára! Vyjměte nádobí, začněte dolním košem.

3 Horní koš: Pokyny ke vkládání nádobí a vybavení košů Víceúčelový držák (A) 1) : Podle polohy, např. na dlouhé příbory, šálky a skleničky. Jsou možné tři polohy. Držáky nádobí (B): Podle polohy, např. na talíře, šálky a poháry. Otáčecí držák na skleničky (C) 2) : Podle polohy, např. na malé skleničky a kalichy. Dlouhé kusy, (např. vidlice na maso, nože) vkládejte špičkou obrácenou směrem ke spotřebiči. Poloviční náplň: Naplňte pouze horní koš. Košíček na příbory dejte (D) do horního koše. Úprava výšky koše (i s nádobím): Snížení: zatáhněte za dvě držadla koše (E) směrem ven a koš snižte. Zvýšení: vytáhněte směrem vzhůru obě držadla, (E) dokud koš nezapadne (Nastavení z výroby). Obě boční strany koše musí být na stejné úrovni. Vyjmutí horního koše kvůli mytí velkých talířů nebo pánví v dolním koši: Otevřete zarážky (F) kolejniček koše vpravo i vlevo a vyjměte horní koš. Při použití horního koše musí být zarážky vždy zavřené. Dolní koš: Podle modelu myčky s pevnými nebo sklopitelnými držáky na talíře (G). Poloviční náplň: Naplňte pouze dolní koš. Větší mycí výkon především pro talíře a hrnce. podle jednotlivých modelů myčky Zavřená zarážka F F Otevřená zarážka Košíček na příbory (J) nebo (H): Některé modely jsou vybaveny mřížkou, (I) kterou je možné vložit do košíčku na příbory a tak příbory oddělit. Košíček na příbory (D), je-li u modelu, pouze pro myčky s funkcí poloviční náplně. Předměty, kterými byste se mohli zranit, je nutné vkládat do košíčku špičkou obrácenou směrem dolů. Používejte pouze nádobí vhodné pro mytí v myčce. V myčce nemyjte předměty, které pro ni nejsou určeny, např. dřevěné nebo hliníkové předměty, plastové náčiní, cín, zdobené nádobí (nesmaltované), stříbrné příbory. U prodejce je možné zakoupit: 1) Víceúčelový držák (A) - N. Série AMH ) Otáčecí držák na skleničky (C) - N. Série WGH 1000.

4 Co dělat, jestliže... Jestliže myčka správně nefunguje, ověřte laskavě ještě předtím, než se obrátíte na servis, následující body (* viz také příslušnou kapitolu v Návodu k použití). Problém Příčina Řešení Myčka nefunguje Nepřitéká voda. Otevřete přívod vody. Do myčky nepřitéká dostatečné Vyčistěte vstupní filtr na přívodu vody. množství vody. Zkontrolujte, zda není přívodní hadice ohnutá. Není vypnutý proud. Zasuňte zástrčku do zásuvky. Stiskněte tlačítko Start. Zavřete dveře. Zkontrolujte domovní pojistku. Spuštění předem zvoleného programu. Popřípadě nastavit spuštění programu na 0. Není-li nádobí dokonale suché Není-li nádobí dokonale umyté Nedostatečné množství leštidla. Zvýšit dávkování *. V prohlubních nádobí zůstává voda. Vkládejte nádobí tak, aby bylo nakloněné. Proud vody nezasáhne celou plochu nádobí. Nedostatečné množství mycího prostředku. Uložte nádobí tak, aby se vzájemně nedotýkalo. Nádobí s vyklenutými plochami vkládejte dnem vzhůru. Mycí prostředek dávkujte podle pokynů výrobce. Nastavení nevhodného programu. Zvolte intenzivnější mycí program. Zablokovaná ostřikovací ramena. Ostřikovací ramena se musí volně otáčet. Zablokované trysky ostřikovacích Odstraňte nečistoty, které brání přítoku vody *. ramen. Nevhodný mycí prostředek/příliš starý. Používejte značkové mycí prostředky dobré kvality. Zbytky písku a zrnek Zanesené filtry. Pravidelně kontrolujte filtry/popřípadě je vyčistěte *. Filtry nejsou správně zasazené. Filtr správně zasaďte a utáhněte *. Vyblednutí plastových částí Rajčatová/mrkvová št'áva,... Podle materiálu použijte v případě nutnosti mycí prostředek s vyšším bělicím účinkem. Usazeniny na nádobí odstranitelné Šmouhy na nádobí/skleničkách. Zvyšte dávkování leštidla *. Šmouhy/proužky na skleničkách. Snižte dávkování leštidla *. Vrstva soli na nádobí/skleničkách. Zavřete správně uzávěr dávkovače soli *. neodstranitelné Nedostatečné změkčení vody, vápencové skvrny. Změňte nastavení voliče tvrdosti vody, je-li to nutné, přidejte sůl *. Matné/nelesklé skleničky Nejsou vhodné pro mytí v myčce. Používejte skleničky vhodné do myčky. Rez na příborech Nejsou z nerezu. Používejte příbory vhodné do myčky. Signalizace poruch myčky Bliká kontrolka START. Ukazatel F... (je-li u modelu). Přesvědčte se, zda není skupina filtrů zanesená a přívod vody není přerušený (je-li to nutné, vyčistěte filtry *). Opět spust'te program. Stiskněte tlačítko Start na 2 vteřiny, dokud nezhasne kontrolka Start. Znovu zvolte program a stiskněte opět tlačítko START. V případě, že porucha trvá i po provedení výše popsaných kroků, nebo se znovu objevila, vypněte spotřebič, uzavřete přívod vody a obrat'te se na servisní středisko (viz záruční list). Před zavoláním do servisu si připravte následující údaje: Druh poruchy. Typ a model myčky. Servisní kód, neboli číslo uvedené na přilepeném typovém štítku servisu na vnitřní straně dveří vpravo.

5 NÁVOD K POUŽITÍ PŘED POUŽITÍM MYČKY/PŘIPOJENÍ VŠEOBECNÉ POKYNY A UPOZORNĚNÍ JAK DOPLŇOVAT ZÁSOBNÍK SOLI JAK DOPLNIT DÁVKOVAČ LEŠTIDLA JAK DOPLŇOVAT DÁVKOVAČ MYCÍHO PROSTŘEDKU ÚDRŽBA A ČIŠTĚNÍ 11

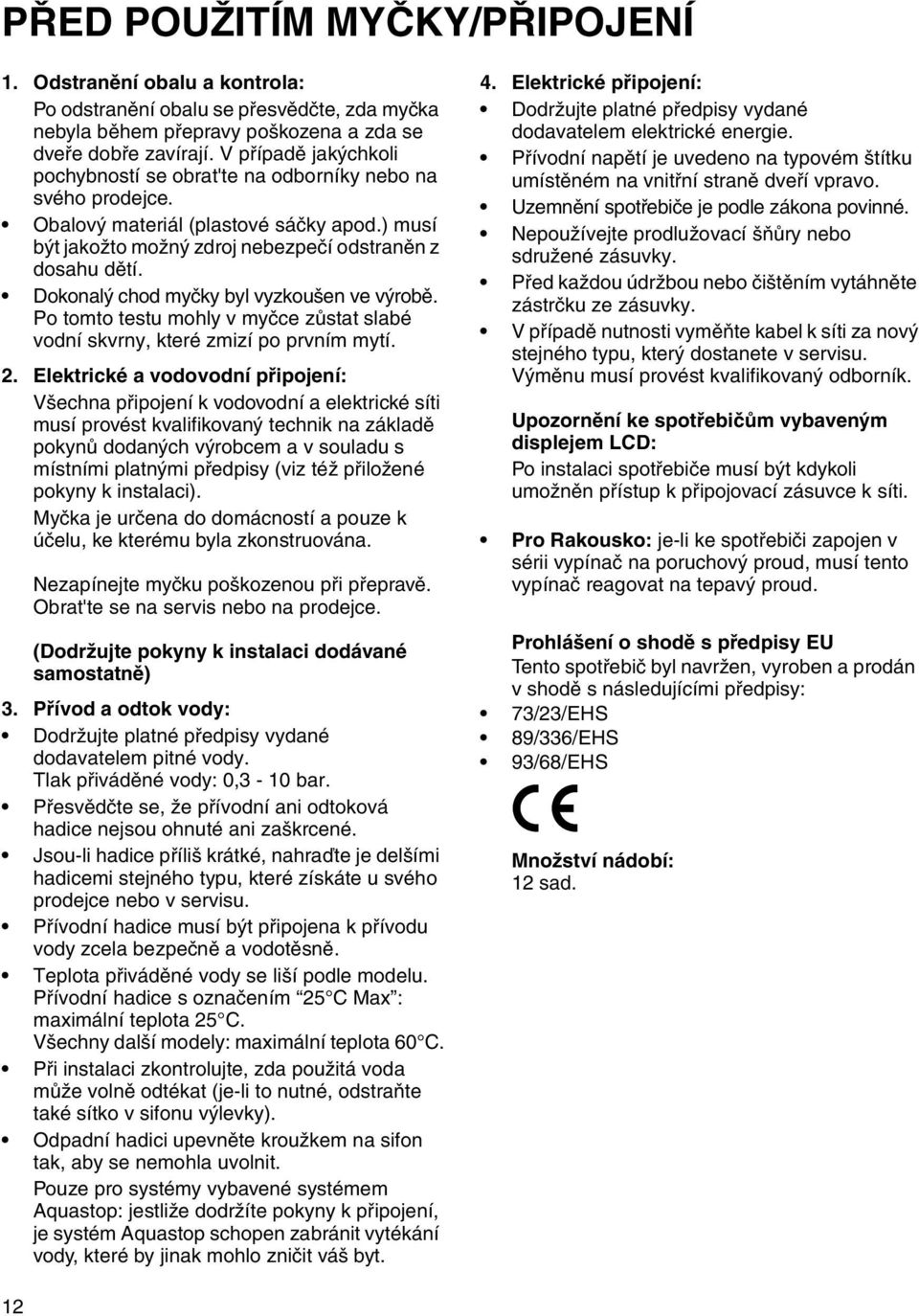

6 PŘED POUŽITÍM MYČKY/PŘIPOJENÍ 1. Odstranění obalu a kontrola: Po odstranění obalu se přesvědčte, zda myčka nebyla během přepravy poškozena a zda se dveře dobře zavírají. V případě jakýchkoli pochybností se obrat'te na odborníky nebo na svého prodejce. Obalový materiál (plastové sáčky apod.) musí být jakožto možný zdroj nebezpečí odstraněn z dosahu dětí. Dokonalý chod myčky byl vyzkoušen ve výrobě. Po tomto testu mohly v myčce zůstat slabé vodní skvrny, které zmizí po prvním mytí. 2. Elektrické a vodovodní připojení: Všechna připojení k vodovodní a elektrické síti musí provést kvalifikovaný technik na základě pokynů dodaných výrobcem a v souladu s místními platnými předpisy (viz též přiložené pokyny k instalaci). Myčka je určena do domácností a pouze k účelu, ke kterému byla zkonstruována. Nezapínejte myčku poškozenou při přepravě. Obrat'te se na servis nebo na prodejce. (Dodržujte pokyny k instalaci dodávané samostatně) 3. Přívod a odtok vody: Dodržujte platné předpisy vydané dodavatelem pitné vody. Tlak přiváděné vody: 0,3-10 bar. Přesvědčte se, že přívodní ani odtoková hadice nejsou ohnuté ani zaškrcené. Jsou-li hadice příliš krátké, nahraďte je delšími hadicemi stejného typu, které získáte u svého prodejce nebo v servisu. Přívodní hadice musí být připojena k přívodu vody zcela bezpečně a vodotěsně. Teplota přiváděné vody se liší podle modelu. Přívodní hadice s označením 25 C Max : maximální teplota 25 C. Všechny další modely: maximální teplota 60 C. Při instalaci zkontrolujte, zda použitá voda může volně odtékat (je-li to nutné, odstraňte také sítko v sifonu výlevky). Odpadní hadici upevněte kroužkem na sifon tak, aby se nemohla uvolnit. Pouze pro systémy vybavené systémem Aquastop: jestliže dodržíte pokyny k připojení, je systém Aquastop schopen zabránit vytékání vody, které by jinak mohlo zničit váš byt. 4. Elektrické připojení: Dodržujte platné předpisy vydané dodavatelem elektrické energie. Přívodní napětí je uvedeno na typovém štítku umístěném na vnitřní straně dveří vpravo. Uzemnění spotřebiče je podle zákona povinné. Nepoužívejte prodlužovací šňůry nebo sdružené zásuvky. Před každou údržbou nebo čištěním vytáhněte zástrčku ze zásuvky. V případě nutnosti vyměňte kabel k síti za nový stejného typu, který dostanete v servisu. Výměnu musí provést kvalifikovaný odborník. Upozornění ke spotřebičům vybaveným displejem LCD: Po instalaci spotřebiče musí být kdykoli umožněn přístup k připojovací zásuvce k síti. Pro Rakousko: je-li ke spotřebiči zapojen v sérii vypínač na poruchový proud, musí tento vypínač reagovat na tepavý proud. Prohlášení o shodě s předpisy EU Tento spotřebič byl navržen, vyroben a prodán v shodě s následujícími předpisy: 73/23/EHS 89/336/EHS 93/68/EHS Množství nádobí: 12 sad. 12

7 VŠEOBECNÉ POKYNY A UPOZORNĚNÍ 1. Obal: Obal byl vyroben ze 100% recyklovatelného materiálu označeného recyklačním symbolem. 2. Jak šetřit vodou a energií: Neoplachujte nádobí pod tekoucí vodou. Myjte vždy jen myčku plnou nádobí, je-li plný pouze jeden koš, zvolte mycí program s poloviční náplní/multizone (je-li u modelu). Můžete-li využít ekologických energetických zdrojů, jako slunečních panelů, tepelných pump nebo zařízení na ústřední vytápění, připojte myčku k přívodu teplé vody pouze do maximální tepoty této vody 60 C. Přesvědčte se, že přívodní hadice je vhodného typu. Viz kapitolu Připojení v těchto pokynech. 3. Likvidace myčky: Výrobek byl vyroben z recyklovatelného materiálu. Nechcete-li myčku už používat, postupujte podle místních předpisů pro odstraňování odpadu. V každém případě myčku znehodnot'te přeříznutím přívodního kabelu. Nebezpečným situacím (např. riziko udušení) pro děti zabráníte, když rozlomíte u myčky zámek, aby se v ní děti při hře nemohly zavřít. 4. Bezpečnostní pojistka: Nedovolte dětem, aby si s myčkou hrály. Mycí prostředek, leštidlo a sůl uložte na suchém místě mimo dosah dětí. 5. Bezpečnostní upozornění: Otevřené dveře unesou pouze vysunutý koš včetně nádobí. Neopírejte se o otevřené dveře, ani si na ně nesedejte nebo nestoupejte: myčka by se mohla převrhnout! Do mycího prostoru nedávejte žádná rozpouštědla: hrozí nebezpečí výbuchu! Předměty, kterými byste se mohli zranit, je nutné vkládat do košíčku špičkou obrácenou směrem dolů. Dlouhé příbory nebo jiné kuchyňské náčiní pokládejte vodorovně do horního koše se špičkou obrácenou směrem dvnitř spotřebiče. Před každým čištěním nebo údržbou myčku vypněte a zavřete přívod vody. V případě poruchy myčku vypněte a uzavřete přívod vody. Na konci programu myčku vypněte a uzavřete přívod vody. Opravy a technické úpravy smí provádět pouze kvalifikovaní pracovníci. Voda v myčce není pitná. V blízkosti myčky neskladujte hořlavé látky. Nespouštějte myčku, jsou-li otevřená dvířka. 6. Odolnost vůči mrazu Jestliže spotřebič umístíte v místnosti, kde může teplota klesnou pod bod mrazu, je nutné ho úplně vypustit. Zavřete přívod vody, odpojte přívodní i vypouštěcí hadici a nechte vytéct všechnu vodu. 7. Pouze pro modely vybavené systémem zastavení vody Aquastop: V přívodní hadici a v umělohmotné krabičce jsou elektrické prvky. Hadici proto nepřeřezávejte a krabici neponořujte do vody. V případě, že došlo k poškození hadice, myčku ihned vypněte. 8. Spotřebič se musí používat při teplotě v rozmezí 5-45 C. Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít. Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili. 13

8 JAK DOPLŇOVAT ZÁSOBNÍK SOLI Počínaje stupněm tvrdosti vody 1 2 (střední) je nutné před použitím myčky naplnit zásobník soli regenerační solí (stupeň tvrdosti vody v místě svého bydliště zjistíte u místního vodárenského podniku nebo na posledním účtu). Neodpovídá-li tvrdost vody poloze voliče 3 (nastavení z výroby), nebo změní-li se tvrdost vody - nastavte stupeň tvrdosti vody: Nastavení musí odpovídat následující tabulce: Zapněte myčku (viz Rychlé rady). Zvolte program 2. Stiskněte tlačítko Start (alespoň na 5 vteřin), až začne blikat kontrolka Start. Kontrolka Start bliká podle nastaveného stupně tvrdosti vody (tabulka frekvence blikání). Každým lehkým stiskem tlačítka Start se nastavení zvýší a po dosažení hodnoty 7 opět začne od 0. Vypněte myčku (viz Stručné rady). Zvolené nastavení se uloží do paměti. Stupeň tvrdosti Německé stupně dh Francouzské stupně fh mmol/l Stupně Clarke nebo anglické stupně eh Nastavení frekvence blikání (1-7x) 1 měkká ,9 0-6,3 1x 1-2 střední ,0-1,8 7-12,6 2x 2 střední ,9-2,7 13,3-18,9 3x 3 středně tvrdá ,8-3,7 19,6-25,9 4x 4 tvrdá ,8-5,0 26,6-35 5x 4 velmi tvrdá ,1-6,3 35,7-44,1 6x 4 výjimečně tvrdá ,4-10,7 44,8-74,9 7x Je-li tvrdost vody kategorie 1 (měkká), sůl nepoužívejte. Jak doplňovat zásobník soli Pozor: používejte pouze sůl pro myčky! Naplnění zásobníku na sůl nevhodnými látkami, např. mycím prostředkem, nenapravitelně poškodí změkčovací zařízení. 1. Vyjměte dolní koš. 2. Vyšroubujte uzávěr otáčením doleva. 3. Pouze při prvním použití myčky: naplňte zásobník vodou až po okraj. 4. Naplňte zásobník na sůl až po okraj (pomocí vhodného trychtýře) (poprvé min. 1,5 kg a max. 2 kg) a zamíchejte držadlem lžíce. 5. Našroubujte uzávěr otáčením doprava. 6. Vložte dolní koš. 7. Přidáte-li regenerační sůl, spust'te ihned mycí program (předběžné opláchnutí nestačí), abyste odstranili případné zbytky soli a zabránili tak korozi. Ukazatel množství soli Myčka je vybavena elektrickým nebo optickým ukazatelem množství soli (podle modelu). Elektrický ukazatel Kontrolka na ovládacím panelu se rozsvítí, je-li třeba doplnit sůl. Optický ukazatel Je-li zásobník na sůl dostatečně naplněn, je v okénku uzávěru dobře viditelný plovák. Je-li třeba zásobník na sůl doplnit, plovák klesne a není už vidět. 14

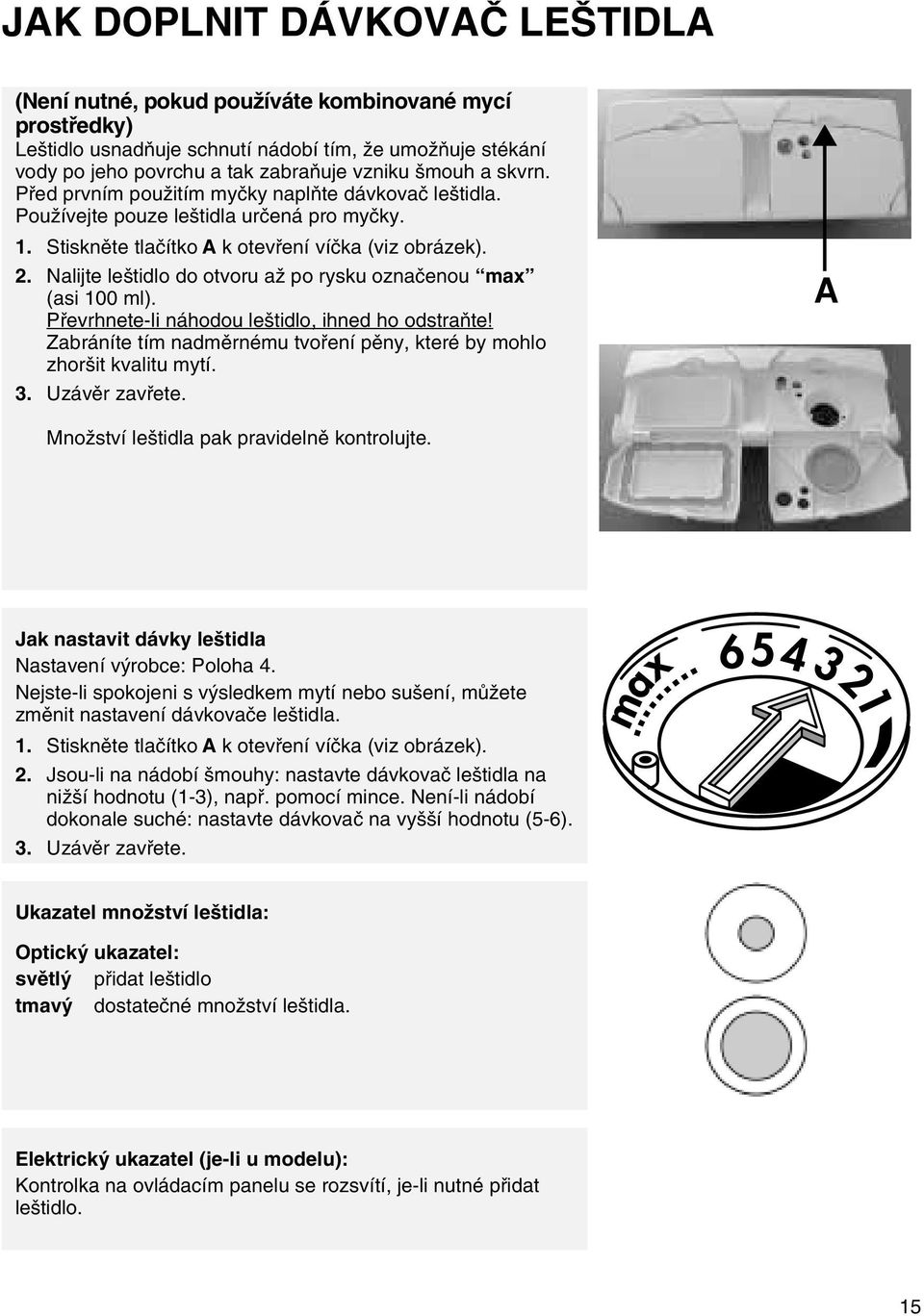

9 JAK DOPLNIT DÁVKOVAČ LEŠTIDLA (Není nutné, pokud používáte kombinované mycí prostředky) Leštidlo usnadňuje schnutí nádobí tím, že umožňuje stékání vody po jeho povrchu a tak zabraňuje vzniku šmouh a skvrn. Před prvním použitím myčky naplňte dávkovač leštidla. Používejte pouze leštidla určená pro myčky. 1. Stiskněte tlačítko A k otevření víčka (viz obrázek). 2. Nalijte leštidlo do otvoru až po rysku označenou max (asi 100 ml). Převrhnete-li náhodou leštidlo, ihned ho odstraňte! Zabráníte tím nadměrnému tvoření pěny, které by mohlo zhoršit kvalitu mytí. 3. Uzávěr zavřete. A Množství leštidla pak pravidelně kontrolujte. Jak nastavit dávky leštidla Nastavení výrobce: Poloha 4. Nejste-li spokojeni s výsledkem mytí nebo sušení, můžete změnit nastavení dávkovače leštidla. 1. Stiskněte tlačítko A k otevření víčka (viz obrázek). 2. Jsou-li na nádobí šmouhy: nastavte dávkovač leštidla na nižší hodnotu (1-3), např. pomocí mince. Není-li nádobí dokonale suché: nastavte dávkovač na vyšší hodnotu (5-6). 3. Uzávěr zavřete. Ukazatel množství leštidla: Optický ukazatel: světlý přidat leštidlo tmavý dostatečné množství leštidla. Elektrický ukazatel (je-li u modelu): Kontrolka na ovládacím panelu se rozsvítí, je-li nutné přidat leštidlo. 15

10 JAK DOPLŇOVAT DÁVKOVAČ MYCÍHO PROSTŘEDKU Používejte pouze mycí prostředky pro myčky. Dávkovač mycího prostředku naplňujte až těsně před spuštěním mycího programu (viz také Stručné rady). 1. Stiskněte tlačítko C a tím otevřete víčko. 2. Jak doplňovat dávkovač mycího prostředku. Programy s předmytím: - Práškový a/nebo tekutý mycí prostředek: nasypte 2/3 dávky doporučeného množství mycího prostředku do komory (A); 1/3 nasypte do komory (B). - Tablety: vložte jednu tabletu do komory (A) a/nebo se řiďte pokyny výrobce na obalu. Programy bez předmytí: - Práškový a/nebo tekutý mycí prostředek, tablety: nasypte celé doporučené množství mycího prostředku do komory (A). Pro programy se zapnutou doplňkovou funkcí Poloviční náplň/multizone (je-li u modelu): - Dávku práškového nebo tekutého mycího prostředku můžete snížit o 1/3. 3. Uzávěr zavřete. A C B Mycí prostředek Používejte značkové tekuté nebo práškové mycí prostředky, které můžete zakoupit v obchodě, a/nebo tablety (nepoužívejte mycí prostředky na ruční mytí). Podle modelu spotřebiče je možné nastavit typ použitého mycího prostředku (D). Poloha E - pro mycí prostředky s jednou složkou: gel, tablety, prášek; Poloha F - pro mycí prostředky s dvěma složkami (s leštidlem - 2 v 1); Poloha G - pro mycí prostředky s třemi nebo čtyřmi složkami (s leštidlem a solí - 3 v 1; 4 v 1). Volič na vnitřní straně dveří (vlevo). Jestliže ale použijete normální mycí prostředek v prášku, je nutné kontrolovat úroveň soli a leštidla a případně je doplnit. Z důvodu ochrany životního prostředí řídit se pokyny výrobce. Nepoužívejte větší množství mycího prostředku, než je uvedeno. Dodržujte bezpečnostní pokyny výrobce. Tyto prostředky uložte mimo dosah dětí. Používáte-li mycí prášky v tabletách, dodržujte přesně návod výrobce k použití. Používáte-li smíšené mycí prostředky, s kterými není nutné používat leštidlo nebo sůl, dodržujte následující pokyny: prostředky, které obsahují i leštidlo, dosahují nejlepšího účinku pouze s určitými programy. prostředky, se kterými se nemusí používat sůl (3 v 1 / 4 v 1) je možné použít pouze do stupně tvrdosti vody 3. Při vyšším stupni tvrdosti vody je nutné přidat také sůl. K aktivaci kontrolky úrovně soli zvolte polohu 2 v 1. U těchto výrobků si přečtěte pozorně návod k použití. V případě jakýchkoli pochybností se obrat'te na výrobce prostředku. V případě reklamací spojených s použitím těchto výrobků neposkytujeme žádnou záruku. 16

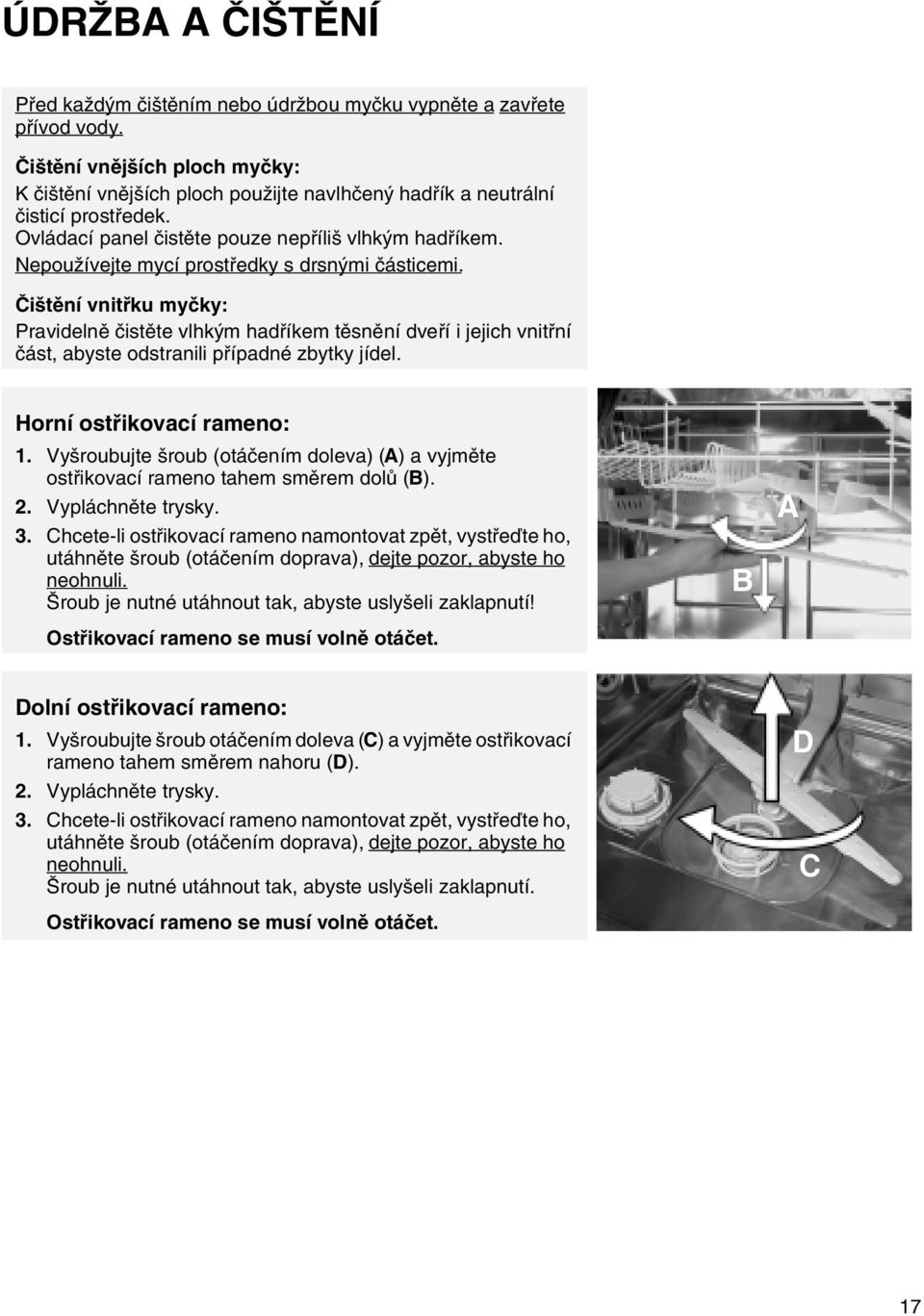

11 ÚDRŽBA A ČIŠTĚNÍ Před každým čištěním nebo údržbou myčku vypněte a zavřete přívod vody. Čištění vnějších ploch myčky: K čištění vnějších ploch použijte navlhčený hadřík a neutrální čisticí prostředek. Ovládací panel čistěte pouze nepříliš vlhkým hadříkem. Nepoužívejte mycí prostředky s drsnými částicemi. Čištění vnitřku myčky: Pravidelně čistěte vlhkým hadříkem těsnění dveří i jejich vnitřní část, abyste odstranili případné zbytky jídel. Horní ostřikovací rameno: 1. Vyšroubujte šroub (otáčením doleva) (A) a vyjměte ostřikovací rameno tahem směrem dolů (B). 2. Vypláchněte trysky. 3. Chcete-li ostřikovací rameno namontovat zpět, vystřeďte ho, utáhněte šroub (otáčením doprava), dejte pozor, abyste ho neohnuli. Šroub je nutné utáhnout tak, abyste uslyšeli zaklapnutí! Ostřikovací rameno se musí volně otáčet. B A Dolní ostřikovací rameno: 1. Vyšroubujte šroub otáčením doleva (C) a vyjměte ostřikovací rameno tahem směrem nahoru (D). 2. Vypláchněte trysky. 3. Chcete-li ostřikovací rameno namontovat zpět, vystřeďte ho, utáhněte šroub (otáčením doprava), dejte pozor, abyste ho neohnuli. Šroub je nutné utáhnout tak, abyste uslyšeli zaklapnutí. Ostřikovací rameno se musí volně otáčet. D D C 17

12 ÚDRŽBA A ČIŠTĚNÍ Čištění filtrů 1. Otočte mikrofiltrem doleva (směr šipky 0 ) a vyjměte ho (E). 2. Vyjměte filtr s velkými oky (F). 3. Vyjměte filtr s úzkými oky (G). 4. Omyjte všechny filtry pod tekoucí vodou a dejte pozor, abyste neohnuli filtr s úzkými oky. Zkontrolujte, zda uvnitř myčky nezůstaly nečistoty! 5. Nasazení filtrů: Vložte filtr s velkými oky do mikrofiltru a zablokujte ho. Vložte filtr s úzkými oky. Filtr musí být umístěn pod oběma jazýčky (H). Vložte sestavu hlavního filtru s velkými oky / /mikrofiltru a upevněte otáčením doprava ve směru šipky 1, až se překryjí rysky na mikrofiltru a filtru s úzkými oky. Správné zasazení filtrů je pro správné umytí nádobí důležité! F E G H 18
