Aplikace desek CETRIS v požární ochraně dle EN

Transkript

1 Aplikace esek CETRIS 9 Problematika požární ochrany stavebních konstrukcí Svislé stěnové konstrukce Voorovné konstrukce pohley Voorovné konstrukce stropy a polahy Obkla ocelových konstrukcí cementotřískovými eskami CETRIS Obkla stěn a pohleů s požárně ochrannou účinností Lehký skláaný střešní plášť Školení montážních firem pro aplikace s eskami CETRIS

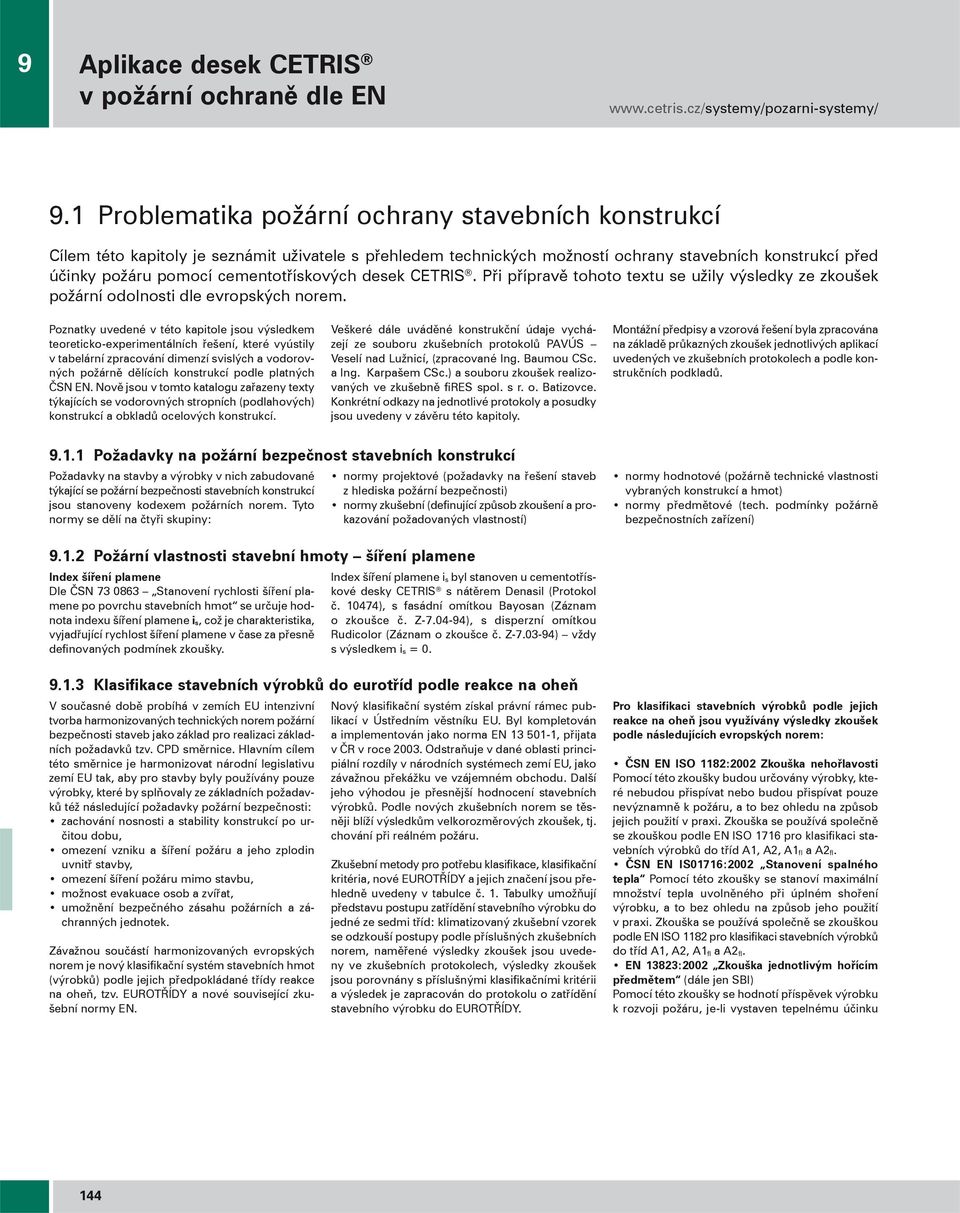

2 9 Aplikace esek CETRIS Problematika požární ochrany stavebních konstrukcí Cílem této kapitoly je seznámit uživatele s přehleem technických možností ochrany stavebních konstrukcí pře účinky požáru pomocí cementotřískových esek CETRIS. Při přípravě tohoto textu se užily výsleky ze zkoušek požární oolnosti le evropských norem. Poznatky uveené v této kapitole jsou výslekem teoreticko-experimentálních řešení, které vyústily v tabelární zpracování imenzí svislých a voorovných požárně ělících konstrukcí pole platných ČSN EN. Nově jsou v tomto katalogu zařazeny texty týkajících se voorovných stropních (polahových) konstrukcí a obklaů ocelových konstrukcí. Veškeré ále uváěné konstrukční úaje vycházejí ze souboru zkušebních protokolů PAVÚS Veselí na Lužnicí, (zpracované Ing. Baumou CSc. a Ing. Karpašem CSc.) a souboru zkoušek realizovaných ve zkušebně fires spol. s r. o. Batizovce. Konkrétní okazy na jenotlivé protokoly a posuky jsou uveeny v závěru této kapitoly. Montážní přepisy a vzorová řešení byla zpracována na záklaě průkazných zkoušek jenotlivých aplikací uveených ve zkušebních protokolech a pole konstrukčních poklaů Požaavky na požární bezpečnost stavebních konstrukcí Požaavky na stavby a výrobky v nich zabuované týkající se požární bezpečnosti stavebních konstrukcí jsou stanoveny koexem požárních norem. Tyto normy se ělí na čtyři skupiny: normy projektové (požaavky na řešení staveb z hleiska požární bezpečnosti) normy zkušební (efinující způsob zkoušení a prokazování požaovaných vlastností) normy honotové (požárně technické vlastnosti vybraných konstrukcí a hmot) normy přemětové (tech. pomínky požárně bezpečnostních zařízení) Požární vlastnosti stavební hmoty šíření plamene Inex šíření plamene Dle ČSN Stanovení rychlosti šíření plamene po povrchu stavebních hmot se určuje honota inexu šíření plamene i s, což je charakteristika, vyjařující rychlost šíření plamene v čase za přesně efinovaných pomínek zkoušky. Inex šíření plamene i s byl stanoven u cementotřískové esky CETRIS s nátěrem Denasil (Protokol č. 174), s fasání omítkou Bayosan (Záznam o zkoušce č. Z-7.-94), s isperzní omítkou Ruicolor (Záznam o zkoušce č. Z-7.-94) vžy s výslekem i s = Klasifikace stavebních výrobků o eurotří pole reakce na oheň V současné obě probíhá v zemích EU intenzivní tvorba harmonizovaných technických norem požární bezpečnosti staveb jako zákla pro realizaci záklaních požaavků tzv. CPD směrnice. Hlavním cílem této směrnice je harmonizovat nároní legislativu zemí EU tak, aby pro stavby byly používány pouze výrobky, které by splňovaly ze záklaních požaavků též násleující požaavky požární bezpečnosti: zachování nosnosti a stability konstrukcí po určitou obu, omezení vzniku a šíření požáru a jeho zploin uvnitř stavby, omezení šíření požáru mimo stavbu, možnost evakuace osob a zvířat, umožnění bezpečného zásahu požárních a záchranných jenotek. Závažnou součástí harmonizovaných evropských norem je nový klasifikační systém stavebních hmot (výrobků) pole jejich přepokláané tříy reakce na oheň, tzv. EUROTŘÍDY a nové související zkušební normy EN. Nový klasifikační systém získal právní rámec publikací v Ústřením věstníku EU. Byl kompletován a implementován jako norma EN , přijata v ČR v roce 20. Ostraňuje v ané oblasti principiální rozíly v nároních systémech zemí EU, jako závažnou překážku ve vzájemném obchou. Další jeho výhoou je přesnější honocení stavebních výrobků. Pole nových zkušebních norem se těsněji blíží výslekům velkorozměrových zkoušek, tj. chování při reálném požáru. Zkušební metoy pro potřebu klasifikace, klasifikační kritéria, nové EUROTŘÍDY a jejich značení jsou přehleně uveeny v tabulce č. 1. Tabulky umožňují přestavu postupu zatříění stavebního výrobku o jené ze semi tří: klimatizovaný zkušební vzorek se ozkouší postupy pole příslušných zkušebních norem, naměřené výsleky zkoušek jsou uveeny ve zkušebních protokolech, výsleky zkoušek jsou porovnány s příslušnými klasifikačními kritérii a výsleek je zapracován o protokolu o zatříění stavebního výrobku o EUROTŘÍDY. Pro klasifikaci stavebních výrobků pole jejich reakce na oheň jsou využívány výsleky zkoušek pole násleujících evropských norem: ČSN EN ISO 1182:20 Zkouška nehořlavosti Pomocí této zkoušky buou určovány výrobky, které nebuou přispívat nebo buou přispívat pouze nevýznamně k požáru, a to bez ohleu na způsob jejich použití v praxi. Zkouška se používá společně se zkouškou pole EN ISO 1716 pro klasifikaci stavebních výrobků o tří A1, A2, A1 fl a A2 fl. ČSN EN IS01716:20 Stanovení spalného tepla Pomocí této zkoušky se stanoví maximální množství tepla uvolněného při úplném shoření výrobku, a to bez ohleu na způsob jeho použití v praxi. Zkouška se používá společně se zkouškou pole EN ISO 1182 pro klasifikaci stavebních výrobků o tří A1, A2, A1 fl a A2 fl. EN 13823:20 Zkouška jenotlivým hořícím přemětem (ále jen SBI) Pomocí této zkoušky se honotí příspěvek výrobku k rozvoji požáru, je-li vystaven tepelnému účinku 144

3 Aplikace esek CETRIS 9 opovíajícímu jenotlivému hořícímu přemětu umístěnému v rohu místnosti v blízkosti zkoušeného výrobku. Zkouška se používá pro klasifikaci o tří A2, B, C a D. Za zvláštních pomínek kombinace složek nehomogenního výrobku je využitelná taktéž pro klasifikaci o tříy A1. EN ISO :20 Zkouška zápalnosti malým zrojem plamene (ále jen zkouška zápalnosti) Touto zkouškou se stanoví zápalnost výrobku při působení malého plamene. Zkouška se používá pro klasifikaci o tří B, C a D, E, B fi, C fi, D fi a E fi. EN ISO : 20 Stanovení chování polahových krytin při hoření užitím zroje sálavého tepla (ále jen zkouška raiačním panelem) Touto zkouškou se stanoví kritický tepelný tok, po kterým se již plameny po voorovném povrchu nešíří. Zkouška se používá pro klasifikaci o tří A2 fl, B fl, C fl a D fl. Nehořlavost a spalné teplo jsou materiálové charakteristiky a jsou tey nezávislé na způsobu použití stavebního výrobku v praxi. Tabulka ã. 1: Pro klasifikaci stavebních v robkû pole jejich reakce na oheà se honotí násleující kritéria T ÍDA A1 T ÍDA A2 B C D E F ZKU EBNÍ METODA KLASIFIKAâNÍ KRITERIA DODATKOVÁ KLASIFIKACE EN ISO 1182:20(1) a EN ISO 1716:20 EN ISO 1182:20(1) anebo EN ISO 1716:20 a EN 13823:20 EN 13823:20 a EN ISO :20(8) oba exposice = 30 s EN 13823:20 a EN ISO :20(8) oba exposice = 30 s EN 13823:20 a EN ISO :20(8) oba exposice = 30 s EN ISO :20 (8) oba exposice = 15 s T 30 C; a m 50 %; a t f = 0 (tj. bez ustáleného hoření) PCS 2,0 MJ/kg (1) a PCS 2,0 MJ/kg (2a) PCS 1,4 MJ/m 2 (3) a PCS 2,0 MJ/kg (4) T 50 C; a m 50 %; a tf 20 s PCS 3,0 MJ/kg (1) a PCS 4,0 MJ/m 2 (2a) PCS 4,0 MJ/m 2 (3) a PCS 3,0 MJ/kg (4) FIGRA 120 W/s; a LSF hrana vzorku; a THR 600s 7,5 MJ FIGRA 120 W/s; a LSF hrana vzorku; a THR 600s 7,5 MJ F s 150 mm za 60 s FIGRA 250 W/s; a LSF hrana vzorku; a THR 600s 15 MJ F s 150 mm za 60 s FIGRA 750 W/s F s 150 mm za 60 s F s 150 mm za 20 s bez požaavků v vin koufie(5) a kapky/ãástice, hofiící plamenem(6) v vin koufie(5) a kapky/ãástice, hofiící plamenem(6) v vin koufie(5); a kapky/ãástice, hofiící plamenem(6) v vin koufie(5); a kapky/ãástice, hofiící plamenem(6) kapky/ãástice hofiící plamenem(7) Poznámky k tabulce ã. 1: 1) Pro homogenní v robky a postatné sloïky nehomogenních v robkû, 2) Pro jakékoliv vnûj í nepostatné sloïky nehomogenních v robkû 2a) Alternativnû jakákoliv nepostatná sloïka, mající PCS 2 MJ/m 2 za pfiepoklau, Ïe v robek vyhovuje kritériím EN : FIGRA 20 W/s, LFS okraj vzorku a THR600 s 4 MJ a s1 a 0, 3) Pro jakékoliv vnitfiní nepostatné sloïky nehomogenních v robkû, 4) Pro v robek jako celek, 5) s1 = SMOGRA 30 m 2 /s 2 a TSP600 s 50 m 2, s2 = SMOGRA 180 m 2 /s 2 a TSP600 s 200 m 2, s3 = ne s1 nebo s2, 6) 0 = nehofiící kapky/ãástice v prûbûhu 600 s (EN 13823), 1 = kapky/ãástice nehofií éle neï 10 s v prûbûhu 600 s zkou ky (EN ), 2= ne 0 nebo 1. Pfii klasifikaci 2 nastává zapálení papíru (EN ISO ), 7) Vyhovuje = nenastává zapálení papíru (neklasifikuje se), nevyhovuje = nastává zapálení papíru (klasifikace 2), 8) Za pomínek pûsobení plamene po povrchu a poku je to vhoné vzhleem k finálnímu pouïití v robku, jeho pûsobení na okraj. 145

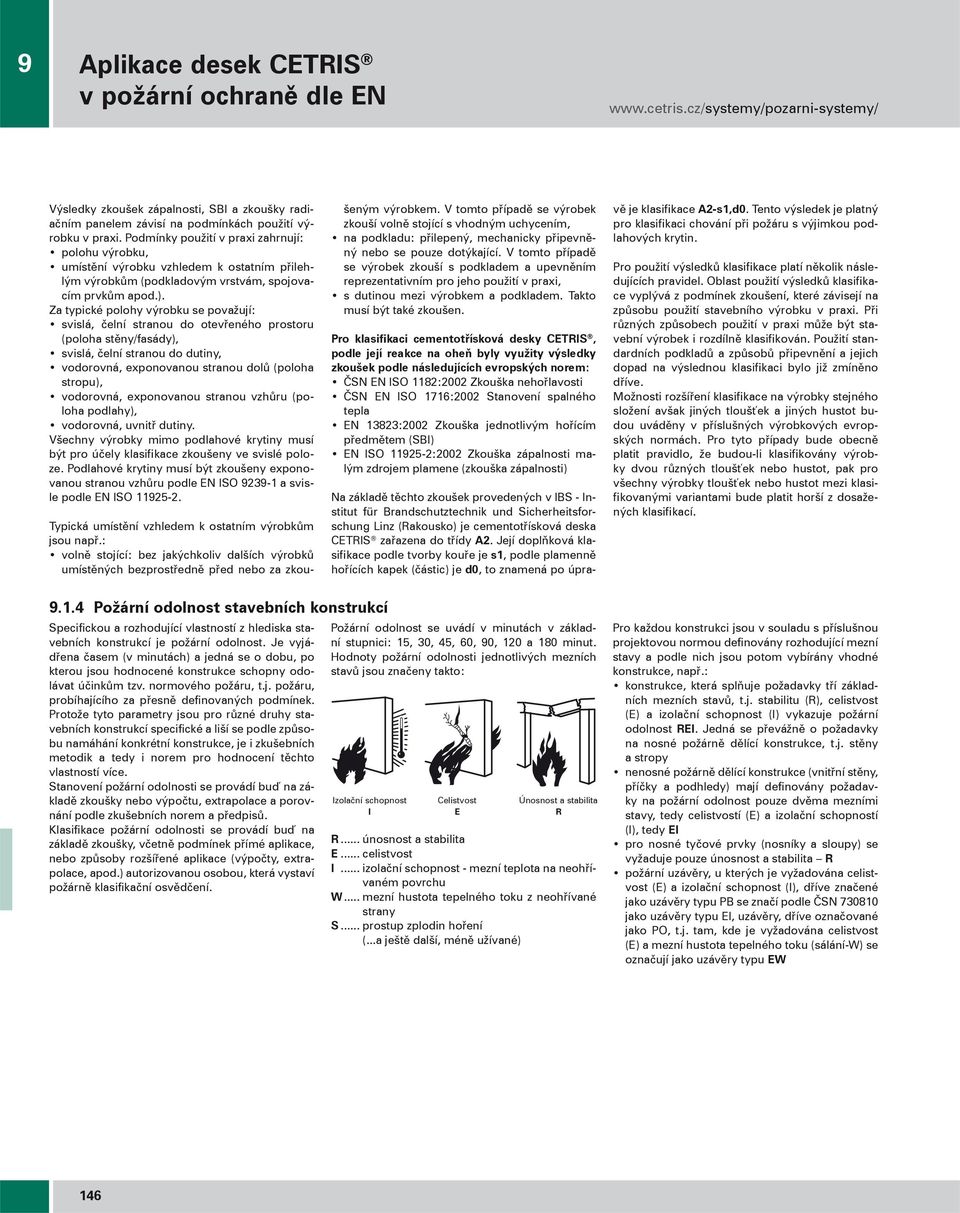

4 9 Aplikace esek CETRIS Výsleky zkoušek zápalnosti, SBI a zkoušky raiačním panelem závisí na pomínkách použití výrobku v praxi. Pomínky použití v praxi zahrnují: polohu výrobku, umístění výrobku vzhleem k ostatním přilehlým výrobkům (poklaovým vrstvám, spojovacím prvkům apo.). Za typické polohy výrobku se považují: svislá, čelní stranou o otevřeného prostoru (poloha stěny/fasáy), svislá, čelní stranou o utiny, voorovná, exponovanou stranou olů (poloha stropu), voorovná, exponovanou stranou vzhůru (poloha polahy), voorovná, uvnitř utiny. Všechny výrobky mimo polahové krytiny musí být pro účely klasifikace zkoušeny ve svislé poloze. Polahové krytiny musí být zkoušeny exponovanou stranou vzhůru pole EN ISO a svisle pole EN ISO Typická umístění vzhleem k ostatním výrobkům jsou např.: volně stojící: bez jakýchkoliv alších výrobků umístěných bezprostřeně pře nebo za zkoušeným výrobkem. V tomto přípaě se výrobek zkouší volně stojící s vhoným uchycením, na poklau: přilepený, mechanicky připevněný nebo se pouze otýkající. V tomto přípaě se výrobek zkouší s poklaem a upevněním reprezentativním pro jeho použití v praxi, s utinou mezi výrobkem a poklaem. Takto musí být také zkoušen. Pro klasifikaci cementotřísková esky CETRIS pole její reakce na oheň byly využity výsleky zkoušek pole násleujících evropských norem: ČSN EN ISO 1182:20 Zkouška nehořlavosti ČSN EN ISO 1716:20 Stanovení spalného tepla EN 13823:20 Zkouška jenotlivým hořícím přemětem (SBI) EN ISO :20 Zkouška zápalnosti malým zrojem plamene (zkouška zápalnosti) Na záklaě těchto zkoušek proveených v IBS - Institut für Branschutztechnik un Sicherheitsforschung Linz (Rakousko) je cementotřísková eska CETRIS zařazena o tříy A2. Její oplňková klasifikace pole tvorby kouře je s1, pole plamenně hořících kapek (částic) je 0, to znamená po úpravě je klasifikace A2-s1,0. Tento výsleek je platný pro klasifikaci chování při požáru s výjimkou polahových krytin. Pro použití výsleků klasifikace platí několik násleujících praviel. Oblast použití výsleků klasifikace vyplývá z pomínek zkoušení, které závisejí na způsobu použití stavebního výrobku v praxi. Při různých způsobech použití v praxi může být stavební výrobek i rozílně klasifikován. Použití stanarních poklaů a způsobů připevnění a jejich opa na výslenou klasifikaci bylo již zmíněno říve. Možnosti rozšíření klasifikace na výrobky stejného složení avšak jiných tloušťek a jiných hustot buou uváěny v příslušných výrobkových evropských normách. Pro tyto přípay bue obecně platit pravilo, že buou-li klasifikovány výrobky vou různých tloušťek nebo hustot, pak pro všechny výrobky tloušťek nebo hustot mezi klasifikovanými variantami bue platit horší z osažených klasifikací Požární oolnost stavebních konstrukcí Specifickou a rozhoující vlastností z hleiska stavebních konstrukcí je požární oolnost. Je vyjářena časem (v minutách) a jená se o obu, po kterou jsou honocené konstrukce schopny oolávat účinkům tzv. normového požáru, t.j. požáru, probíhajícího za přesně efinovaných pomínek. Protože tyto parametry jsou pro různé ruhy stavebních konstrukcí specifické a liší se pole způsobu namáhání konkrétní konstrukce, je i zkušebních metoik a tey i norem pro honocení těchto vlastností více. Stanovení požární oolnosti se prováí buď na záklaě zkoušky nebo výpočtu, extrapolace a porovnání pole zkušebních norem a přepisů. Klasifikace požární oolnosti se prováí buď na záklaě zkoušky, včetně pomínek přímé aplikace, nebo způsoby rozšířené aplikace (výpočty, extrapolace, apo.) autorizovanou osobou, která vystaví požárně klasifikační osvěčení. Požární oolnost se uváí v minutách v záklaní stupnici: 15, 30, 45, 60, 90, 120 a 180 minut. Honoty požární oolnosti jenotlivých mezních stavů jsou značeny takto: Izolační schopnost I Celistvost E Únosnost a stabilita R R... únosnost a stabilita E... celistvost I... izolační schopnost - mezní teplota na neohřívaném povrchu W... mezní hustota tepelného toku z neohřívané strany S... prostup zploin hoření (...a ještě alší, méně užívané) Pro kažou konstrukci jsou v soulau s příslušnou projektovou normou efinovány rozhoující mezní stavy a pole nich jsou potom vybírány vhoné konstrukce, např.: konstrukce, která splňuje požaavky tří záklaních mezních stavů, t.j. stabilitu (R), celistvost (E) a izolační schopnost (I) vykazuje požární oolnost REI. Jená se převážně o požaavky na nosné požárně ělící konstrukce, t.j. stěny a stropy nenosné požárně ělící konstrukce (vnitřní stěny, příčky a pohley) mají efinovány požaavky na požární oolnost pouze věma mezními stavy, tey celistvostí (E) a izolační schopností (I), tey El pro nosné tyčové prvky (nosníky a sloupy) se vyžauje pouze únosnost a stabilita R požární uzávěry, u kterých je vyžaována celistvost (E) a izolační schopnost (I), říve značené jako uzávěry typu PB se značí pole ČSN jako uzávěry typu El, uzávěry, říve označované jako PO, t.j. tam, ke je vyžaována celistvost (E) a mezní hustota tepelného toku (sálání-w) se označují jako uzávěry typu EW 146

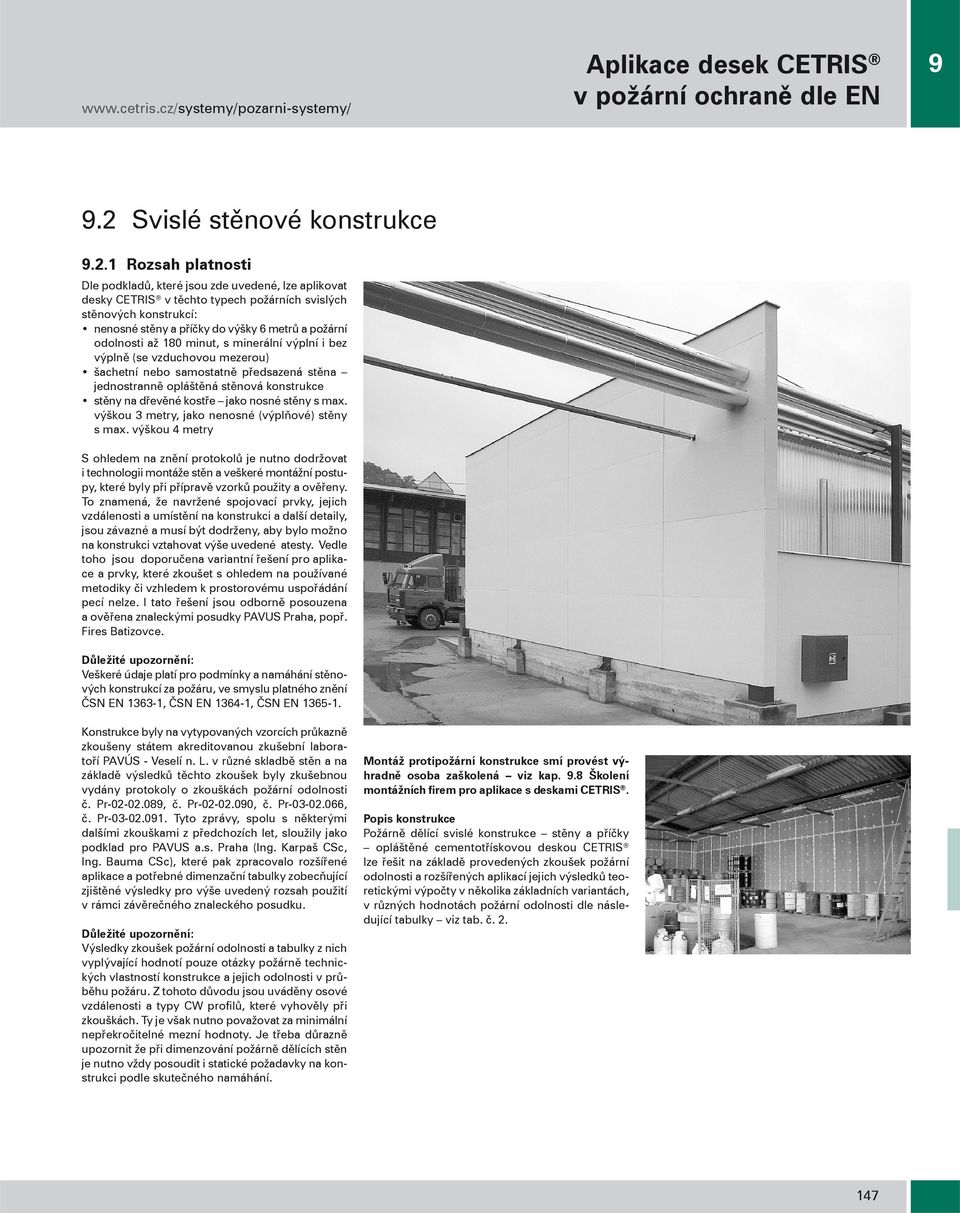

5 Aplikace esek CETRIS Svislé stěnové konstrukce Rozsah platnosti Dle poklaů, které jsou ze uveené, lze aplikovat esky CETRIS v těchto typech požárních svislých stěnových konstrukcí: nenosné stěny a příčky o výšky 6 metrů a požární oolnosti až 180 minut, s minerální výplní i bez výplně (se vzuchovou mezerou) šachetní nebo samostatně přesazená stěna jenostranně opláštěná stěnová konstrukce stěny na řevěné kostře jako nosné stěny s max. výškou 3 metry, jako nenosné (výplňové) stěny s max. výškou 4 metry S ohleem na znění protokolů je nutno oržovat i technologii montáže stěn a veškeré montážní postupy, které byly při přípravě vzorků použity a ověřeny. To znamená, že navržené spojovací prvky, jejich vzálenosti a umístění na konstrukci a alší etaily, jsou závazné a musí být orženy, aby bylo možno na konstrukci vztahovat výše uveené atesty. Vele toho jsou oporučena variantní řešení pro aplikace a prvky, které zkoušet s ohleem na používané metoiky či vzhleem k prostorovému uspořáání pecí nelze. I tato řešení jsou oborně posouzena a ověřena znaleckými posuky PAVUS Praha, popř. Fires Batizovce. Důležité upozornění: Veškeré úaje platí pro pomínky a namáhání stěnových konstrukcí za požáru, ve smyslu platného znění ČSN EN , ČSN EN , ČSN EN Konstrukce byly na vytypovaných vzorcích průkazně zkoušeny státem akreitovanou zkušební laboratoří PAVÚS - Veselí n. L. v různé sklabě stěn a na záklaě výsleků těchto zkoušek byly zkušebnou vyány protokoly o zkouškách požární oolnosti č. Pr--.089, č. Pr--.090, č. Pr--.6, č. Pr Tyto zprávy, spolu s některými alšími zkouškami z přechozích let, sloužily jako pokla pro PAVUS a.s. Praha (Ing. Karpaš CSc, Ing. Bauma CSc), které pak zpracovalo rozšířené aplikace a potřebné imenzační tabulky zobecňující zjištěné výsleky pro výše uveený rozsah použití v rámci závěrečného znaleckého posuku. Důležité upozornění: Výsleky zkoušek požární oolnosti a tabulky z nich vyplývající honotí pouze otázky požárně technických vlastností konstrukce a jejich oolnosti v průběhu požáru. Z tohoto ůvou jsou uváěny osové vzálenosti a typy CW profilů, které vyhověly při zkouškách. Ty je však nutno považovat za minimální nepřekročitelné mezní honoty. Je třeba ůrazně upozornit že při imenzování požárně ělících stěn je nutno vžy posouit i statické požaavky na konstrukci pole skutečného namáhání. Montáž protipožární konstrukce smí provést výhraně osoba zaškolená viz kap. 9.8 Školení montážních firem pro aplikace s eskami CETRIS. Popis konstrukce Požárně ělící svislé konstrukce stěny a příčky opláštěné cementotřískovou eskou CETRIS lze řešit na záklaě proveených zkoušek požární oolnosti a rozšířených aplikací jejich výsleků teoretickými výpočty v několika záklaních variantách, v různých honotách požární oolnosti le násleující tabulky viz tab. č

6 9 Aplikace esek CETRIS Tabulka č. 2: Přehle stěnových konstrukcí TYP SCHÉMA KONSTRUKCE ROZMĚRY KONSTRUKCE (mm) a (mm) (CW profil) (mm) D (mm) (tloušťka stěny) HMOTNOST (kg/m 2 ) MA. VÝŠKA STĚNY (m) MINERÁLNÍ VLNA 1 Objem. hmotnost (kg/m 2 ) Tloušťka izolace (mm) POŽÁRNÍ ODOLNOST TEPELNÝ OD- POR (m 2 K/W) VÁŽENÁ NEPRŮZVUČ- NOST RW (B) POPIS a D ,60 EI 45 DP ,10 4, ,80 EI 15 DP1 1, D a ,80 4, EI 30 DP1 0, a D , , , EI 60 DP1 1, Dělící nenosná stěna na ocelové kostře a D a D ,00 4, EI 45 DP1 0, ,20 4,00 5, EI 60 DP1 EI 45 DP1 0, ,30 EI 30 DP ,70 4, EI 90 DP1 1, ,20 4, EI 90 DP1 0, kapitola ,10 4, EI 120 DP1 1, a D a D a D a D ,60 4, EI 120 DP1 0,40 2-4,90 EI 180 DP1 a D ,10 6, EI 120 DP1 9,50 EI 90 DP1 1,

7 Aplikace esek CETRIS 9 TYP SCHÉMA KONSTRUKCE ROZMĚRY KONSTRUKCE (mm) a (mm) (CW profil) (mm) D (mm) (tloušťka stěny) HMOTNOST (kg/m 2 ) MA. VÝŠKA STĚNY (m) MINERÁLNÍ VLNA 1 Objem. hmotnost (kg/m 2 ) Tloušťka izolace (mm) POŽÁRNÍ ODOLNOST TEPELNÝ OD- POR (m 2 K/W) VÁŽENÁ NEPRŮZVUČ- NOST RW (B) POPIS Šachetní (přesazená) stěna a D D a D ,60 4, EI 30 DP1 3 0, ,80 4, EI 45 DP1 4 1, ,40 4, EI 15 DP1 4 0, kapitola Poznámky k tabulce 1) Minerálně vláknitá eska přeepsané tloušťky a objemové hmotnosti, tříy reakce na oheň A1 le ČSN EN ). 2) Informativní honota tepelného oporu 3) Honota požární oolnosti pro namáhání požárem ze strany esek CETRIS (plného pláště) i ze strany profilů (utiny) 4) Honota požární oolnosti platí POUZE pro namáhání požárem ze strany esek CETRIS. TYP SCHÉMA KONSTRUKCE Nosná konstrukce ROZMĚRY KONSTRUKCE (mm) (mm) D (mm) (tloušťka stěny) ORIENTAČNÍ HMOTNOST (kg/m 2 ) MA. VÝŠKA STĚNY (m) MINERÁLNÍ VLNA Objemová hmotnost (kg/m 2 ) Tloušťka izolace (mm) POŽÁRNÍ ODOLNOST DLE ČSN D Dřevěný sloupek (osově ostup max. 625 mm) 1=14 CETRIS BASIC 2=12,5 Knauf RED 146,5 43,0 3, REI 60 DP3 REI 15 DP2 (i o) REW 60-ef DP3 REW 15-ef DP2 (o i) 4,00 EI 60 DP3 Požární stěny D D Dřevěný sloupek (osově ostup max. 625 mm) ,00 V utině může být minerální izolace tříy reakce na oheň A1, A2. REI 60 DP3 REI 45 DP2 4,00 EI 60 DP3 3,00 REI 30 DP3 REI 15 DP2 4,00 EI 30 DP3 D 14 pouze jenostranně (Požár ze strany obklau eskami CETRIS ) ,00 REI 15 DP2 4,00 EI 15 DP2 149

8 9 Aplikace esek CETRIS Tabulka č. 3: Materiály pro montáž požárně stěnových konstrukcí specifikace TYP STĚNOVÉ KONSTRUKCE POPIS ZOBRAZENÍ (SCHÉMA) POZNÁMKA DĚLÍCÍ STĚNY PŘEDSAZE- NÉ STĚNY NOSNÉ STĚNY ŠACHETNÍ STĚNY Deska CETRIS BASIC Cementotřísková eska, hlaký povrch, cementově šeá. Záklaní formát mm Tloušťka le požaavku na požární oolnost. Vrut CETRIS 4,2 25, 35, 45, 55 mm Vruty o cementotřískové esky, samořezné, samovrtné, se zápustnou hlavou. Typ vrutu le tloušťky obklau a typu nosné konstrukce. Vrut 4,8 38, 45, 55 mm Nerezové popřípaě galvanicky ošetřené vruty s půlkulatou nebo šestihrannou hlavou s přítlačnou vootěsnou položkou. Typ (élka) vrutu le tloušťky obklau. Určené pro kotvení horní vrstvy esky CETRIS v exteriéru v přípaě, ky eska zůstává viitelná. Desku nutno převrtat průměrem min. 8 (10) mm! CW profil 75, 100 (svislý) Pozinkovaný plechový profil ,6 mm ,6 mm UW profil 75, 100 (voorovný) Pozinkovaný plechový profil ,6 mm, ,6 mm Rozměry le požaavku na požární oolnost a výšku stěny. Alternativně lze užít ocelové profily. - - Ocelové hmožinky Pro kotvení profilů o ziva (betonu) Rozměry (průměr a élka) le hmotnosti konstrukce, typu poklau a kotveného materiálu. Tmel DEAFLAMM-R Bílá tixotropní hmota pro výplň spár a přetmelení hlaviček vrutů. Alternativně lze užít protipožární jenosložkové tmely (akrylátové, silikonové) trvale pružné (Sika firesil, Den Braven Pyrocryl). ISOVER Minerální eska tl. 60 mm, Alternativně lze užít minerální eska se - - Objemová hmotnost 75 kgm -3. ISOVER typ UNI Minerální plsť tl mm, Objem. hmotnost 40 kgm -3 stejnou objemovou hmotností, stupně hořlavosti nejvýše B le ČSN , přepokláá se třía reakce na oheň A2 (le EN 13501) Nalepovací trny Slouží ke stabilizaci polohy izolačních esek v rámové konstrukci. - Dřevěný sloupek Smrkové řezivo tříy min. SIl, max. vlhkost 18 %, rozměr mm, mm Alternativně lze užít i slepené řezivo (Europrofil)

9 Aplikace esek CETRIS 9 TYP STĚNOVÉ KONSTRUKCE POPIS ZOBRAZENÍ (SCHÉMA) POZNÁMKA DĚLÍCÍ STĚNY PŘEDSAZE- NÉ STĚNY NOSNÉ STĚNY ŠACHETNÍ STĚNY Papír FIBERFRA DURAFELT Rohože z hlinitokřemičitých vláken tl. 13 mm. Slouží k položení profilů, přerušení tepelných mostů, jako izolace pro teploty o C. Deska KNAUF RED Sárokartonová eska KNAUF tl. 12,5 mm. Záklaní formát (2500) mm. Opracování, kotvení, tmelení, povrchová úprava esky le pokynů fy KNAUF Praha spol. s r.o KNAUF Uniflott Hmota pro tmelení spojů sárokartonových esek. Nelze užít na výplň spár esek CETRIS Vrut TN 35 Rychlošroub (3,5 35 mm) pro kotvení sárokartonových esek. Nelze užít pro kotvení esek CETRIS

10 9 Aplikace esek CETRIS Požárně ělící stěny, šachetní stěna na ocelové kostře Nosná konstrukce Nosná konstrukce tvoří rám sestavený z ocelových pozinkovaných profilů CW (svislé sloupky) a UW (voorovné profily). Pro stanovení imenze profilu CW v závislosti na výšce a celkové tloušťce stěny platí, že poměr výšky stěny h s a tloušťky stěny má být vžy menší než 40. Poměr h s/ > 40 přestavuje štíhlost L/i cca 140. Doporučené velikosti profilu jsou uveeny s ohleem na výšku konstrukce v tabulce č. 2. Obvoové profily jsou kotveny o rámu (ziva) pomocí ocelových hmožinek v rozteči 625 mm, spára mezi profily a zivem je vyplněna tmelem DEAFLAMM-R. Osová vzálenost svislých vnitřních profilů nepřesahuje honotu 625 mm Sklaba konstrukce Konstrukce je symetricky nebo asymetricky opláštěná z jené nebo z obou stran jenou nebo více vrstvami cementotřískových esek CETRIS. Tloušťka a počet esek CETRIS, vložení minerální vlny jsou rozhoující prvky, které určují honotu požární oolnosti (viz imenzační tabulky pro konkrétní typy stanovených konstrukcí). Horizontální přesazení esek je min. 400 mm. U vícevrstvého opláštění jsou spáry mezi eskami navzájem přeloženy ve svislém směru o profil (625 mm), ve voorovném směru min. 400 mm. Pro kotvení esek CETRIS na plechové profily jsou užity samořezné samovrtné vruty se zápustnou hlavou opatřenou frézkami pro zapuštění o esky, rozměr vrutu 4,2 25 event. 35, 45, 55 mm. Délka vrutu musí být vžy minimálně o 10 mm elší než tloušťka připevňované esky (při vícevrstvém opláštění minimálně o 10 mm elší než celková tloušťka všech kotvených vrstev). Mezi eskami jsou vynechány spáry o minimální šířce 5 mm. Výplň spár, přetmelení obvou stěny a hlaviček vrutů je proveeno tmelem DEAFLAMM-R. Tabulka č. 4: Dimenze ělících stěn s výškou o 4 m (ocelová kostra z CW profilů oboustranně obložená jeno nebo vícevrstvým pláštěm z esek CETRIS bez nebo s vnitřní tepelnou izolací na bázi minerální plsti) POŽÁRNÍ ODOLNOST 1 TLOUŠŤKA OBOUSTRANNÉHO PLÁŠTĚ DESKAMI CETRIS (mm) se vzuchovou mezerou 2 s minerální plstí 3 PLÁŠŤ MEZERA PLÁŠŤ PLÁŠŤ IZOLACE PLÁŠŤ El 30 DP Nemá význam El 45 DP El 60 DP El 90 DP El 120 DP El 180 DP1 Nutno posouit Poznámky k tabulce č. 4: 1) Klasifikace mezních stavů požární oolnosti je proveena le ČSN , konstrukce zkoušeny le ČSN EN ) Vzuchová mezera nejméně 50 mm 3) Minerální izolace Orsil (Isover) nebo jiná minerálně vláknitá eska s objemovou hmotností nejméně 75 kg/m 3, stupně hořlavosti nejvýše B (nesnano hořlavé) le ČSN (přepokláá se třía reakce na oheň A2 le ČSN EN ) Tabulka č. 5: Dimenze ělících stěn s výškou na 4 m (ocelová kostra z CW profilů oboustranně obložená jeno nebo vícevrstvým pláštěm z esek CETRIS bez nebo s vnitřní tepelnou izolací na bázi minerální plsti) POŽÁRNÍ ODOLNOST 1 TLOUŠŤKA OBOUSTRANNÉHO PLÁŠTĚ DESKAMI CETRIS (mm) PLÁŠŤ DUTINA/IZOLACE PLÁŠŤ MA. VÝŠKA STĚNY (m) El 15 DP mm MW 12 7,8 El 30 DP bez izolace 16 4,5 El 90 DP1 9,5 El 120 DP mm MW ,4 El 180 DP1 4,9 El 30 DP1 7, bez izolace El 45 DP1 5,5 Poznámka: Při větší výšce stěny než je uveeno je nutno provést posouzení požární oolnosti iniviuálně pole skutečných pomínek. Poznámky k tabulce č. 5: 1) Klasifikace požární oolnosti je proveena le EOTA TR 35 2) Šířka vzuchové mezery 75 mm 3) Minerální izolace Orsil (Isover) nebo jiná minerálně vláknitá eska s objemovou hmotností nejméně 75 kg/m 3, stupně hořlavosti nejvýše B (nesnano hořlavé) le ČSN (přepokláá se třía reakce na oheň A2 le ČSN EN ). Poku nevyplňuje izolace celý prostor mezery, je nutno zajistit polohu izolace např. nalepovacími trny. 4) U příček s výškou na 4 m je nutno vzít v úvahu vyšší hmotnost konstrukce a tím zvýšené napětí v ocelovém průřezu, které způsobuje pokles kritické teploty oceli. Proto je nutno u vyšších příček lépe chránit ocelovou kostru poku není vyplněna minerální vlnou, je nutno v místech styku esek s ocelovými CW profily opláštění položit páskem z esky CETRIS o tloušťce nejméně 12 mm tak, aby páska přesahovala šířku CW profilu nejméně o 60 mm na kažou stranu. 5) Horní zakláací U profil musí mít v místě CW sloupku min. výšku 100 mm. 152

11 Aplikace esek CETRIS Vzorová konstrukční řešení ělící stěny Detaily stěny s jenovrstvým opláštěním Svislý řez Otvor ve stěně Voorovný řez vrut Cetris-Hobau 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R UA profil T spoj Voorovný řez vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka 153

12 9 Aplikace esek CETRIS Detail spáry El > 60 min Voorovný řez vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil 75 UW profil 50 tmel DEAFLAMM-R >50 >5 >5 Napojení u stěny Voorovný řez vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka L spoj Voorovný řez 01 vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka

13 Aplikace esek CETRIS Vzorová konstrukční řešení ělící stěny Detaily stěny s vícevrstvým opláštěním Svislý řez Napojení u stěny Voorovný řez vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka 09 těsnící páska Otvor ve stěně Voorovný řez vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka 09 těsnící páska 10 nalepovací trn vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R těsnící páska 08 UA profil (ostění otvoru) 155

14 9 Aplikace esek CETRIS T spoj Voorovný řez Vzorová konstrukční řešení ělící stěny Detaily šachetní stěny 08 vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka L spoj Voorovný řez vrut 4,2 35 (45, 55) mm minerální plst (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka 09 těsnící páska vrut 4,2 35 (45, 55) mm minerální plsť (vzuchová mezera) CW profil (ocelový nosník I, U) stojina UW profil (ocelový nosník I, U) tmel DEAFLAMM-R potmelení profilu (papír FIBERFRA DURAFELT) 08 hmožinka 09 těsnící páska

15 Aplikace esek CETRIS Šachetní (přesazené) požární stěny Šachetní (přesazené) požární stěny jsou stěnové konstrukce opláštěné pouze jenostranně cementotřískovými eskami CETRIS, zajišťují uveenou požární oolnost. Lze je použít jako samostatné šachetní stěny, ale také i jako přesazené stěny - pro zvýšení požární oolnosti stávajících konstrukcí. V tomto přípaě není požaováno, aby stávající konstrukce vykazovaly jakoukoliv požární oolnost. Maximální výška těchto konstrukcí je 4 m. Požaavky na mechanické parametry opláštění výtahových šachet jsou popsány v ČSN EN 81-1 Bezpečnostní přepisy pro konstrukci a montáž výtahů Část 1: Elektrické výtahy. Pro bezpečný provoz výtahu musí mít stěny šachty takovou mechanickou pevnost, aby při působení síly 300 N kolmo ke stěně z jené nebo ruhé strany v libovolném místě, rovnoměrně na kruhovou nebo čtvercovou plochu 5 cm 2 oolaly tomuto zatížení: bez trvalé eformace s pružnou eformací o 15 mm. Tento parametr byl ověřen v Technickém a zkušebním ústavu stavebním Praha s.p., pobočka Plzeň. Pro zkoušku byla zvolena cementotřísková eska CETRIS tl. 12 mm v jené vrstvě, kotvená k ocelovému rámu. Osová vzálenost popůrných profilů byla 625 mm. Při opakované zkoušce neošlo ani v jenom z přípaů k vzniku trvalé eformace nebo k překročení přeepsané pružné eformace. Tabulka 7: Přehle šachetních (přesazených) požárních stěn POŽÁRNÍ ODOLNOST JEDNOSTRANNÉ OPLÁŠTĚNÍ DESKAMI CETRIS (mm) DUTINA / IZOLACE (mm) NAMÁHÁNÍ POŽÁREM EI Není nutná izolace Pouze ze strany opláštění eskami CETRIS EI Není nutná izolace Ze strany opláštění eskami CETRIS Ze strany profilů (utiny) EI Minerální vlna tl. 60 mm, objemová hmotnost min. 50 kg/m 3 Pouze ze strany opláštění eskami CETRIS Nosná konstrukce přesazených stěn Nosná konstrukce tvoří rám, sestavený z ocelových pozinkovaných profilů CW ,6 mm. Profily jsou kotveny o stávající stěnové konstrukce pomocí ocelových hmožinek v rozteči 625 mm, spára mezi profily a zivem je vyplněna tmelem DEAFLAMM-R. Osová vzálenost svislých profilů nepřesahuje honotu 625 mm Sklaba konstrukce Šachetní (přesazená) stěna je jenostranně opláštěná jenou nebo více vrstvami cementotřískových esek CETRIS, s možností vložení tepelné izolace mezi svislé profily. Horizontální přesazení esek je min. 400 mm. U vícevrstvého opláštění jsou spáry mezi eskami navzájem přeloženy ve svislém směru o profil (625 mm), ve voorovném směru min. 400 mm. V přípaě sklaby s oolností EI 45 (opláštění tvoří vě vrstvy cementotřískové esky CETRIS 16 mm) je nutné: o utiny vložit minerální vlnu (tl. 60 mm, obj. hmotnost min. 50 kg/m 3 ) a zabezpečit ji proti vypanutí ocelovými UW profily élky cca 100 mm. Tyto profily se umístí v místě svislých spojů esek minerální vlny (vložená izolace) a sešroubují se s svislým sloupkem CW. na styčnou plochu ocelových CW sloupků s eskami CETRIS nanést požární tmel, napříkla DenBraven Pyrocryl. 157

16 9 Aplikace esek CETRIS Vzorová konstrukční řešení etaily přesazených stěn Svislý řez Vnitřní kout, vnější roh Voorovný řez vrut 4,2 35 (45, 55) mm vzuchová mezera (minerální eska) CW profil (ocelový nosník I, U) stojina potmelení profilu (papír FIBERFRA DURAFELT) tmel DEAFLAMM-R hmožinka 08 stávající stěna (požární oolnost min. 30 minut) 09 pomocný plechový profil pro kotvení (rohový - L) Napojení u stěny Voorovný řez vrut 4,2 35 (45, 55) mm vzuchová mezera (minerální eska) CW profil (ocelový nosník I, U) stojina potmelení profilu (papír FIBERFRA DURAFELT) tmel DEAFLAMM-R hmožinka 08 stávající stěna (požární oolnost min. 30 minut) 01 vrut 4,2 35 (45, 55) mm vzuchová mezera (minerální eska) CW profil (ocelový nosník I, U) stojina potmelení profilu (papír FIBERFRA DURAFELT) tmel DEAFLAMM-R hmožinka 08 stávající stěna (požární oolnost min. 30 minut)

17 Aplikace esek CETRIS Vzorová konstrukční řešení etaily přímé obklay stěn Svislý řez hmožinka potmelení (papír FIBERFRA DURAFELT) tmel DEAFLAMM-R stávající stěna (požární oolnost min. 30 minut) Obecné zásay pro montáž požárních stěn na ocelové kostře Veškeré stavební konstrukce, na které jsou požárně ělící nenosné stěny a příčky CETRIS jakýmkoliv způsobem uchyceny nebo je tyto stěny popírají a mohly by svým selháním ohrozit jejich stabilitu, musí mít nejméně stejnou požární oolnost, jako samotná příčka CETRIS. Poku jsou tyto konstrukce staticky zatíženy, nesmí jejich přípaná eformace narušit celistvost stěny z esek CETRIS. Tento požaavek neplatí, poku popírající i nosná konstrukce nebue ani v nejnepříznivějších pomínkách po obu přeepsané požární oolnosti vystavena tepelnému namáhání požárem. Maximální rozteče šroubů kotvících esky CETRIS na CW profily nesmí být u požárních stěn větší než 200 mm (vruty u hran), respektive 400 mm (v ploše) a vzáleny méně než 25 mm o hrany esky. U vícevrstvého opláštění je možno zvýšit vzálenost vrutů na vojnásobek. Maximální rozteče šroubů na páscích CETRIS nebo montážních vložkách musí být alespoň 100 mm, přípaně menší. Šrouby, použité pro kotvení esky CETRIS na CW profily musí být nejméně o 10 mm elší než tloušťka připevňované esky. V přípaě, ky je eska CETRIS použita jako viitelné opláštění požární konstrukce v exteriéru, je nutno ji kotvit jako fasání obkla tj. převrtat otvory (8 nebo 10 mm) a použít vruty s viitelnou hlavou a těsnící položkou (viz kapitola 8.7.7). Max. rozteč hmožinek pro kotvení CW a UW profilů nesmí být větší než 625 mm. Montážní vložky CETRIS nebo pásky CETRIS musí mít vžy tloušťku shonou s tloušťkou stěny pláště, nejméně však 12 mm. Pásek CETRIS pro spoje mezi eskami CETRIS musí přesahovat na obě strany spáry vžy nejméně 60 mm, poku není v etailu uveeno jinak. Maximální vzálenost montážních CW profilů nesmí být větší než 625 mm, zároveň musí vycházet z tloušťky esky a ze statického posouzení. Délka CW profilu je cca o 15 mm kratší než výška místnosti. V přípaě stěn s výškou >4 m musí být sloupek CW profilu kratší min. o 20 mm ilatace ve sponím a horním uložení zakláacího (U) profilu min. 10 mm Dilatační spáry a veškeré styky se zivem a rohové spoje musí být vžy zatmeleny žáruvzorným tmelem DEAFLAMM-R. Tmel musí být vpraven nejméně o hloubky 5 mm. Plochy CW nebo UW profilů, přiléhající k polaze i stropu nebo zivu musí být potmeleny protipožárním tmelem DEAFLAMM-R, poku je požární oolnost stěny větší než 60 minut oporučujeme položit papírem FIBERFRA DURAFELT. Tento papír je vhoný i pro částečné oizolování přípaných tepelných mostů v konstrukci. Desky vícevrstvých opláštění musí být klaeny s přesahem nejméně 400 mm a zásaně tak, aby nevznikla v žáném místě křížová spára. Spáry esek jenovrstvých plášťů musí být vžy položeny CW profilem nebo (v místech, ke to není z konstrukčních ůvoů možné) páskem CETRIS, v exponovaných přípaech při vyšších požaavcích na požární oolnost, oběma způsoby, esky musí k sobě oseat a jejich spáry musí být zatmeleny. Při vícevrstvém opláštění musí být tmeleny i vnitřní spáry ve sponích vrstvách. Všechny ilatační spáry v požárně ělících konstrukcích s požární oolností větší než 60 minut je nutno vžy pokláat páskem z esky CETRIS o stejné tloušťce jako je tloušťka pokláaného pláště le obrázku na str Pro požární oolnosti konstrukcí na 60 minut se oporučuje izolovat vnitřek CW a UW profilů přiléhajících k nosným stěnám a stropům přířezem z minerální plsti. Polohu minerální plsť, která má nižší tloušťku než je tloušťka vzuchové mezery je vhoné zajistit pomocí nalepovacích trnů. U stěn bez výplně z minerální plstě s výškou 4 6 m je nutno v místech styku esek s ocelovými CW profily profily položit páskem z esky CETRIS o tloušťce nejméně 12 mm tak, aby páska přesahovala šířku CW profilu nejméně o 60 mm na kažou stranu. Veškeré otvory v požárně ělících příčkách CETRIS musí být požárně utěsněny ucpávkami nebo jiným způsobem pole projektu. Instalace uvnitř příček (rozvoy voy, elektro at.) musí být požárně ošetřeny minerální plstí, v opačném přípaě by mohlo ojít ke snížení požární oolnosti stěny. Při opláštění rozsáhlých stěnových konstrukcí (élka nebo výška větší než 6 m) je nutno řešit ilatace v nosné konstrukci a přiznat je i v opláštění z esek CETRIS. Povrchové úpravy a tmelení esek CETRIS je možné provést až po aklimatizaci esek v zabuovaném stavu 159

18 9 Aplikace esek CETRIS Montážní postup Rozměří se umístění UW profilů v horizontálních rovinách a místa uložení na polaze a stropě se potmelí tmelem DEAFLAMM-R, přípaně položí pole potřeby papírem FIBERFRA DURAFELT. Profily se upevní k polaze nebo stropu, resp. stěnám ocelovými hmožinkami. S ohleem na hmotnost esek je stanovena maximální vzálenost hmožinek 625 mm. Do konstrukce se osaí CW profily ve vzálenostech pole statického posouzení, tloušťky esky, nejvýše však ve vzálenosti 625 mm o sebe. Délka CW profilů je o cca 15 mm kratší než výška místnosti. Poku je vyžaována, vloží se mezi profily minerální plsť Na připravenou konstrukci se pomocí šroubů přišroubují esky CETRIS tak, aby mezi polahou i stropem a jejich sponí hranou byla mezera nejméně 10 mm. Deska CETRIS se přichycuje vruty pouze k CW profilům. U vou nebo vícevrstvých plášťů je nutno prováět přesazení esek nejméně o 400 mm. POZOR u třívrstvých plášťů nesmí být spáry sponího a horního pláště na stejném místě. Pro kotvení esek CETRIS na konstrukci platí: Osová vzálenost šroubů o sebe činí max. 200 mm, u vojitého nebo silnějšího opláštění lze zvýšit rozteče šroubů o sebe v první vrstvě až na 400 mm Požární stěny s řevěnou nosnou konstrukcí opláštěné cementotřískovou eskou CETRIS Na záklaě nových zkoušek požární oolnosti stěnových konstrukcí jsme postatně rozšířili nabíku sklaeb stěn s řevěnou nosnou konstrukcí opláštěné cementotřískovými eskami CETRIS. Přehle konstrukcí zahrnuje sklaby nosných stěn (výška stěny o 3 m) a nenosných stěn (s výškou o 4 m). Požární oolnost je stanovena le ČSN EN s tříěním konstrukčních části pole ČSN , čl Nosná konstrukce Nosná konstrukce tvoří rám sestavený z řevěných svislých sloupků a voorovných trámků, spojených vzájemně vruty. Průřez svislých řevěných trámků závisí na sklabě konstrukce je nutno oržet průřez uveený v tabulce s přehleem sklaeb. Hranolky mohou být z vysušeného smrkového řeziva (vlhkost 18 %, třía pevnosti min. S II), alternativně lze užít i lepené řezivo. Dřevěné hranolky jsou kotveny o rámu (ziva) pomocí ocelových hmožinek v rozteči 625 mm, spára mezi profily a zivem je vyplněna tmelem DEAFLAMM-R. Osová vzálenost svislých vnitřních řevěných sloupků nepřesahuje honotu 625 mm Obecné zásay pro montáž požárních stěn na řevěné kostře Uveené zásay platí pro proveení nosného řevěného rámu a pro kotvení esky CETRIS. Maximální rozteče šroubů kotvících esky CETRIS na řevěné sloupky nesmí být u protipožární stěny větší než 200 mm (vruty u hran), respektive 400 mm (v ploše) a vzáleny méně než 25 mm o svislé hrany esky. Při klaení esek CETRIS je nutno ponechat spáry o minimální šíři 5 mm, spáry musí být vytmeleny tmelem DEAFLAMM-R. V přípaě opláštění ze vou vrstev esek CETRIS, je nutné přeložit spáry ve voorovném směru o 625 mm vzálenost sloupků), ve vertikálním směru o min. 400 mm. Spáry musí být vytmeleny tmelem DEAFLAMM-R. Poku při opláštění stěny z esek CETRIS vzniká voorovná spára, je nutno tuto spáru položit řevěným hranolkem o šíři min. 60 mm. Maximální rozteč hmožinek pro kotvení řevěných hranolků nesmí být větší než 625 mm. Maximální vzálenost svislého řevěného sloupku nesmí být větší než 625 mm. Dilatační spáry a veškeré styky se zivem a rohové spoje musí být vžy zatmeleny žáruvzorným tmelem DEAFLAMM-R. Tmel musí být vpraven nejméně o hloubky 5 mm. Plochy řevěných hranolků přiléhající k polaze i stropu nebo zivu musí být potmeleny protipožárním tmelem DEAFLAMM-R. Polohu minerální plsti, která nevyplňuje celý prostor vzuchové mezery je nutné zajistit, napříkla pomocí nalepovacích trnů. Poku je ve sklabě přeepsán poklaní pásek na řevěných sloupcích, je nutné použít esku v šířce min. 200 mm. Poklaní pásek je kotven k řevěným sloupkům vruty se zápustnou hlavou, ostup vrutů max. 300 mm. Veškeré otvory v požární obvoové stěně musí být požárně utěsněny ucpávkami nebo jiným způsobem pole projektu. Instalace uvnitř příček (rozvoy voy, elektro at.) musí být požárně ošetřeny minerální plstí, v opačném přípaě by mohlo ojít ke snížení požární oolnosti stěny. Poznámka: Pro kotvení, tmelení a povrchovou úpravu sárokartonových esek Knauf Re platí zásay výrobce těchto esek. 160

19 Aplikace esek CETRIS 9 Materiály pro požární stěny specifikace POPIS, OZNAČENÍ ZOBRAZENÍ (SCHÉMA) POZNÁMKA Deska CETRIS BASIC Cementotřísková eska, hlaký povrch, cementově šeá. Záklaní formát mm Obj. hmotnost 1320 ±70 kgm 3 Tloušťka le požaavku na požární oolnost. Vrut 4,2 25, 35, 45, 55 mm Vruty o cementotřískové esky, samořezné, samovrtné, se zápustnou hlavou. Pro vnitřní opláštění, popř. venkovní opláštění s alší povrchovou úpravou. Typ vrutu le tloušťky obklau a typu nosné konstrukce. Vrut 4,8 38, 45, 55 mm Nerezové popř. galvanicky ošetřené vruty s půlkulatou nebo šestihranou hlavou s EPDM vootěsnou položkou. Typ (élka) vrutu le tloušťky obklau. Určené pro kotvení horní vrstvy esky CETRIS v exteriéru v přípaě, ky eska zůstává viitelná. Desku nutno převrtat průměrem min. 8 (10) mm! Tmel DEAFLAMM-R Bílá tixotropní hmota pro výplň spár a přetmelení hlaviček vrutů. Alternativně lze užít protipožární jenosložkové tmely (akrylátové, silikonové) trvale pružné (Sika firesil, Den Braven Pyrocryl). Minerální (kamenná) vlna Tloušťka a objemová hmotnost le specifikace. Třía reakce na oheň A1/A2. Dřevěný sloupek Smrkové řezivo tříy min. SII, max. vlhkost 18 %, rozměr mm, mm, mm (le sklaby stěny). Alternativně lze užít i lepené řezivo. Ocelové hmožinky Pro kotvení profilů o ziva (betonu) Rozměry (průměr a élka) le hmotnosti konstrukce, typu poklau a kotveného materiálu. Deska KNAUF Re Sárokartonová eska KNAUF tl. 12,5 mm. Záklaní formát (2500) mm. Opracování, kotvení, tmelení, povrchová úprava esky le pokynů fy KNAUF Praha spol. s r.o. KNAUF Uniflott Hmota pro tmelení spojů sárokartonových esek. Nelze užít na výplň spár mezi eskami CETRIS! Vrut TN 35 Rychlošroub 4,0 35 mm pro kotvení sárokartonových esek. Nelze užít pro kotvení esek CETRIS! 161

20 9 Aplikace esek CETRIS Vzorová konstrukční řešení obvoová nosná stěna na řevěné konstrukci DETAILY Svislý řez 01, tl. 14 mm vrut 4,2 35 mm tmel DEAFLAMM-R řevěný svislý sloupek mm (vzálenost 625 mm) řevěný hranolek mm minerální plsť (Orsil Uni) - 2 tl. 60 mm eska Knauf GKF tl. 12,5 mm 08 vrut TN 3,5 35 mm 09 výplň spar Knauf Uniflott Voorovný řez Exteriér 01 Interiér 09 08, 9.3 Voorovné konstrukce pohley Rozsah platnosti Na záklaě výsleků zkoušek, které jsou ze uveené, lze aplikovat esky CETRIS v těchto typech protipožárních voorovných konstrukcí: samostatný požární pohle, tepelná expozice (požár) zespou. V tomto přípaě je požární oolnost určena přímo výslekem ze zkoušky požární oolnosti. pohle po stropní (střešní) konstrukcí, tepelná expozice (požár) zespou. Při tomto způsobu užití je výslená požární oolnost celé složené konstrukce rovna součtu požární oolnosti stropní (střešní) konstrukce a ochranného pohleu z esek CETRIS. S ohleem na znění protokolů je nutno oržovat i technologii montáže pohleů a veškeré montážní postupy, které byly při přípravě vzorků použity a ověřeny. Pohleové konstrukce mohou být jakéhokoliv rozměru za přepoklau, že vzálenost mezi závěs- nými zařízeními se nezvětší a že se opovíajícím způsobem zvětší opatření pro roztažení. Výsleky zkoušek platí pro utiny jakékoliv výšky. V konečném ůsleku to znamená, že navržené spojovací prvky, jejich vzálenosti a umístění na konstrukci a alší etaily jsou závazné a musí být orženy, aby bylo možno na konstrukci vztahovat výše uveené atesty. Konstrukce byly na vytypovaných vzorcích průkazně zkoušeny státem akreitovanou zkus. laboratoří PAVÚS - Veselí n. L. v různé sklabě a na záklaě výsleků těchto zkoušek byly zkušebnou vyány protokoly o zkouškách požární oolnosti č. Pr--.088, č. Pr Tyto zprávy, spolu s některými alšími zkouškami z přechozích let, sloužily jako pokla pro PAVUS a.s. Praha (Ing. Karpaš CSc, Ing. Bauma CSc), který pak zpracoval rozšířené aplikace a potřebné imenzační tabulky zobecňující zjištěné výsleky pro výše uveený rozsah použití v rámci závěrečného znaleckého posuku. Důležitá upozornění: Veškeré úaje platí pro pomínky a namáhání voorovných konstrukcí za požáru, ve smyslu platného znění ČSN EN Výsleky zkoušek požární oolnosti a zásay pro prováění z nich vyplývající honotí pouze otázky požárně technických vlastností konstrukce a jejich oolnost v průběhu požáru. Z tohoto ůvou jsou uváěny osové vzálenosti a typy CD profilů a alších prvků, které vyhověly při zkouškách. Ty je však nutno uvažovat jako nepřekročitelné mezní honoty. Je třeba ůrazně upozornit, že při imenzování požárních pohleů je nutno samostatně posouit i statické požaavky na konstrukci a nosnou konstrukci upravit pole skutečného namáhání ve vztahu k hmotnosti esek CETRIS. Montáž požární konstrukce smí provést výhraně osoba zaškolená viz kapitola 9.4 Školení montážních firem pro aplikace s CTD CETRIS. 162
