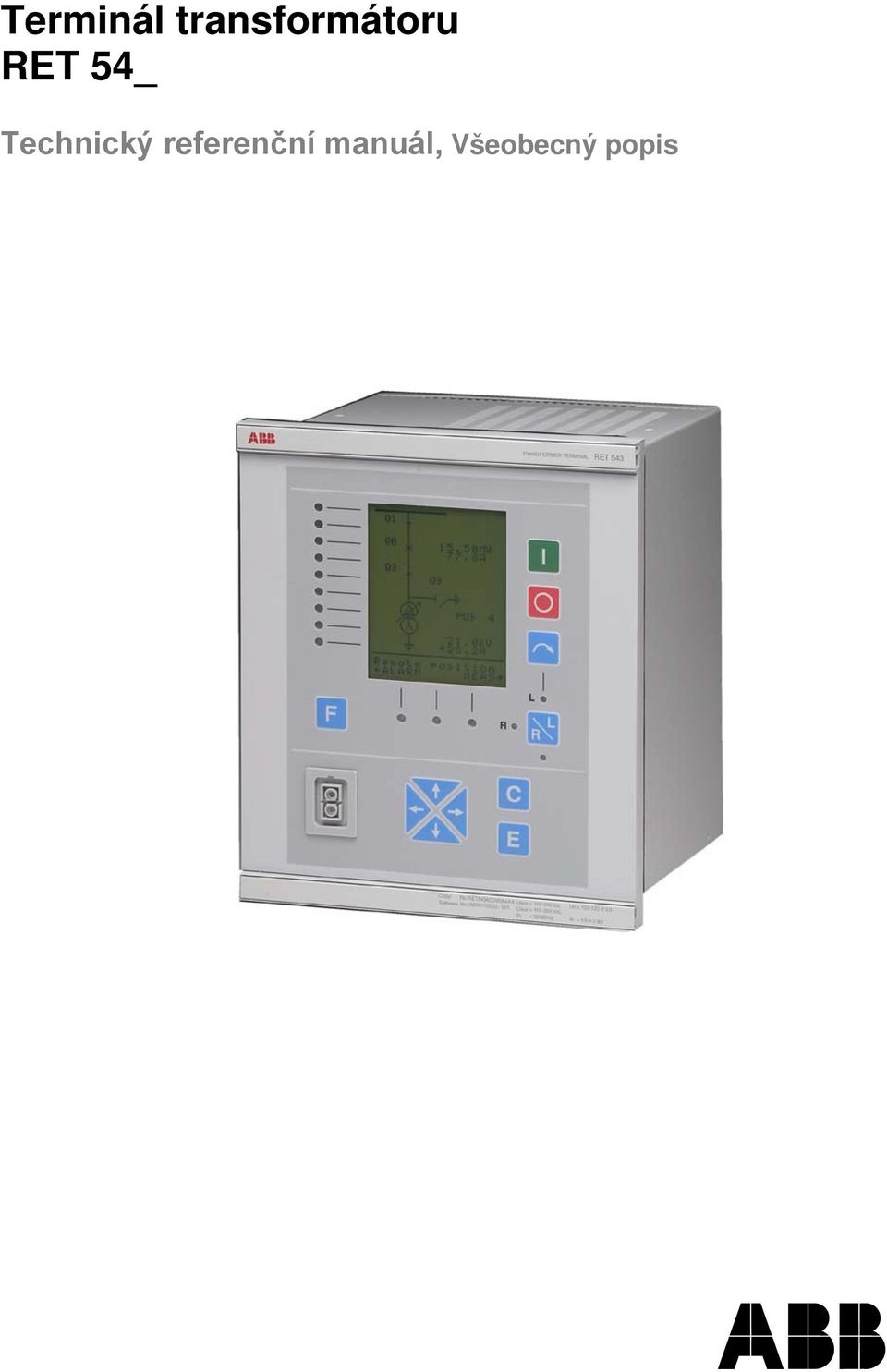

1 Terminál transformátoru RET 54_

2

3 Terminál transformátoru RET 54_ Vydáno: Revize: CZ_E/ Stav: Aktualizováno; Tento dokument je přeložen z anglického originálu 1MRS verze E/ Data mohou být změněna bez předběžného oznámení Obsah: 1. Informace o tomto manuálu Autorská práva Chráněný název Všeobecné informace Související dokumentace Revize dokumentu Bezpečnostní instrukce Úvod Všeobecné informace HW verze Instrukce Aplikace Požadavky na pracovní prostředí Konfigurace Technický popis Popis funkce Funkce terminálu transformátoru Ochranné funkce Měřicí funkce Řídicí/ovládací funkce Funkce monitorující provozní podmínky Komunikační funkce Univerzální funkce Standardní funkce Konfigurace Konfigurace terminálu transformátoru Konfigurace MIMICKÉHO schématu Konfigurace sítě LON Konfigurace protokolů DNP 3.0 a Modbus Jmenovitá frekvence Parametry a změnové stavy Parametrizace Místní parametrizace Externí parametrizace Uložení parametrů a zaznamenaných dat

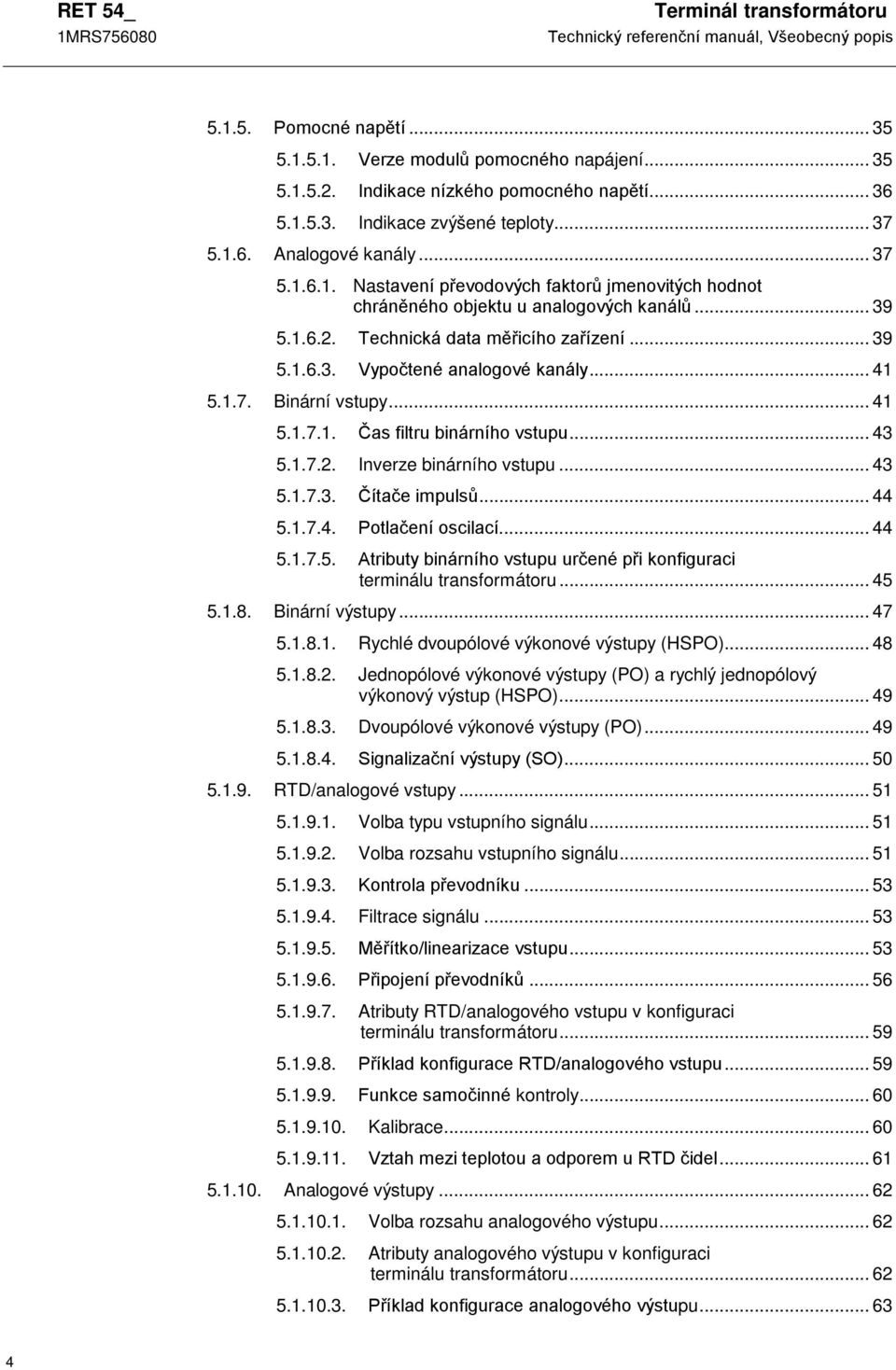

4 RET 54_ Terminál transformátoru Pomocné napětí Verze modulů pomocného napájení Indikace nízkého pomocného napětí Indikace zvýšené teploty Analogové kanály Nastavení převodových faktorů jmenovitých hodnot chráněného objektu u analogových kanálů Technická data měřicího zařízení Vypočtené analogové kanály Binární vstupy Čas filtru binárního vstupu Inverze binárního vstupu Čítače impulsů Potlačení oscilací Atributy binárního vstupu určené při konfiguraci terminálu transformátoru Binární výstupy Rychlé dvoupólové výkonové výstupy (HSPO) Jednopólové výkonové výstupy (PO) a rychlý jednopólový výkonový výstup (HSPO) Dvoupólové výkonové výstupy (PO) Signalizační výstupy (SO) RTD/analogové vstupy Volba typu vstupního signálu Volba rozsahu vstupního signálu Kontrola převodníku Filtrace signálu Měřítko/linearizace vstupu Připojení převodníků Atributy RTD/analogového vstupu v konfiguraci terminálu transformátoru Příklad konfigurace RTD/analogového vstupu Funkce samočinné kontroly Kalibrace Vztah mezi teplotou a odporem u RTD čidel Analogové výstupy Volba rozsahu analogového výstupu Atributy analogového výstupu v konfiguraci terminálu transformátoru Příklad konfigurace analogového výstupu

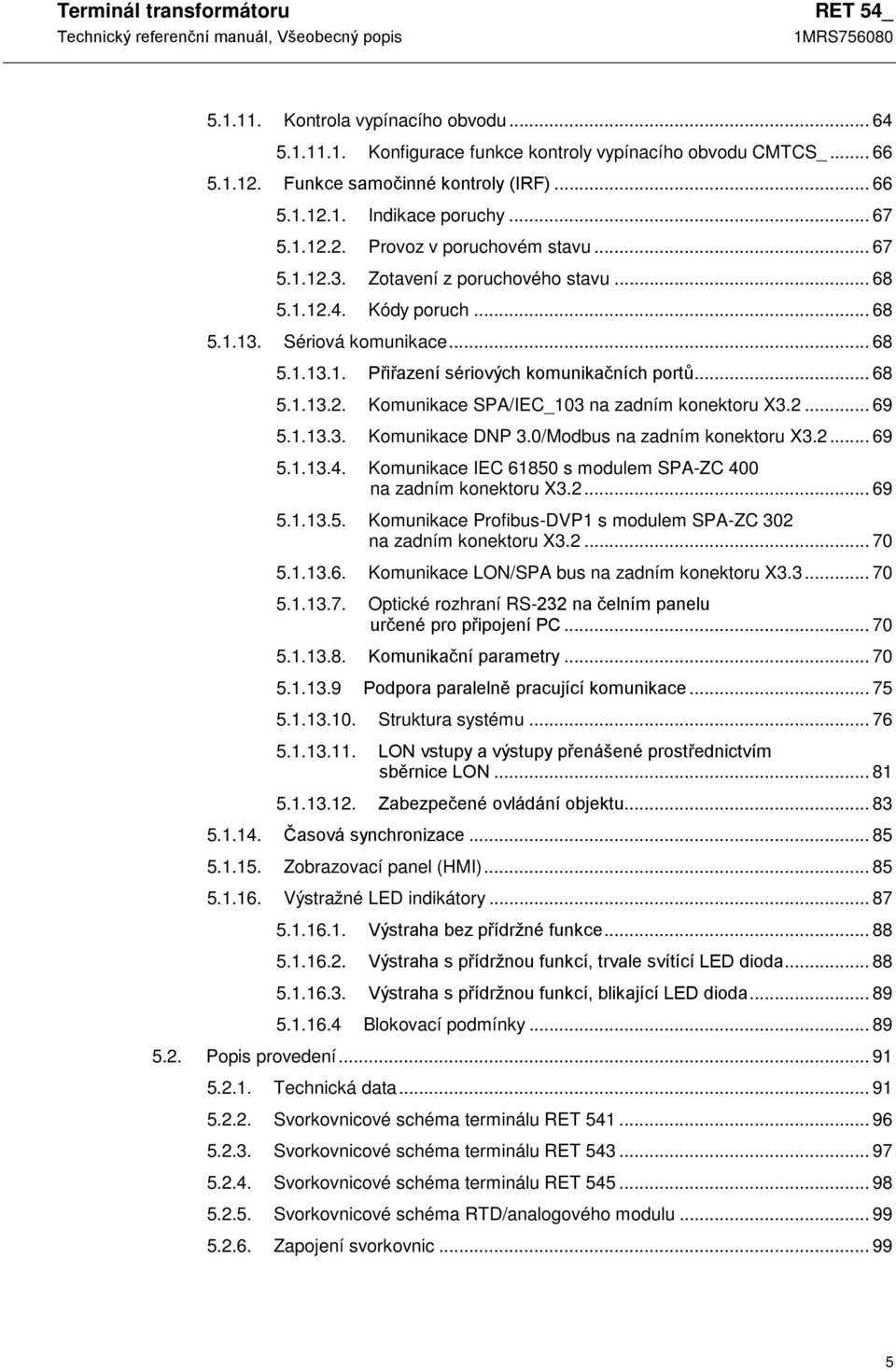

5 Terminál transformátoru RET 54_ Kontrola vypínacího obvodu Konfigurace funkce kontroly vypínacího obvodu CMTCS_ Funkce samočinné kontroly (IRF) Indikace poruchy Provoz v poruchovém stavu Zotavení z poruchového stavu Kódy poruch Sériová komunikace Přiřazení sériových komunikačních portů Komunikace SPA/IEC_103 na zadním konektoru X Komunikace DNP 3.0/Modbus na zadním konektoru X Komunikace IEC s modulem SPA-ZC 400 na zadním konektoru X Komunikace Profibus-DVP1 s modulem SPA-ZC 302 na zadním konektoru X Komunikace LON/SPA bus na zadním konektoru X Optické rozhraní RS-232 na čelním panelu určené pro připojení PC Komunikační parametry Podpora paralelně pracující komunikace Struktura systému LON vstupy a výstupy přenášené prostřednictvím sběrnice LON Zabezpečené ovládání objektu Časová synchronizace Zobrazovací panel (HMI) Výstražné LED indikátory Výstraha bez přídržné funkce Výstraha s přídržnou funkcí, trvale svítící LED dioda Výstraha s přídržnou funkcí, blikající LED dioda Blokovací podmínky Popis provedení Technická data Svorkovnicové schéma terminálu RET Svorkovnicové schéma terminálu RET Svorkovnicové schéma terminálu RET Svorkovnicové schéma RTD/analogového modulu Zapojení svorkovnic

6 RET 54_ Terminál transformátoru 6. Servis Informace potřebné pro objednávku Objednací číslo HW verze terminálů RET 541, RET 543 a RET SW konfigurace Historie revizí terminálu RET 54_ Identifikace revize Upravená verze implementovaného SW vybavení Release Změny a doplňky vůči předcházejícícím verzím Nástroje pro konfiguraci, nastavení a SA systémové nástroje Zkratky Příloha A: Sběrnice IEC Funkce podporované terminálem RET 54_ Parametry IEC_ Obecné principy mapování aplikačních dat Ukládání dat a priority dat třídy 1 (Class 1 data) Data třídy 2 (Class 2 data) Sady měřených veličin v datech třídy 2 (rámce ASDU) Měřítko hodnot měřených veličin v datech třídy Standardní mapování Sady měřených veličin v datech třídy Rejstřík

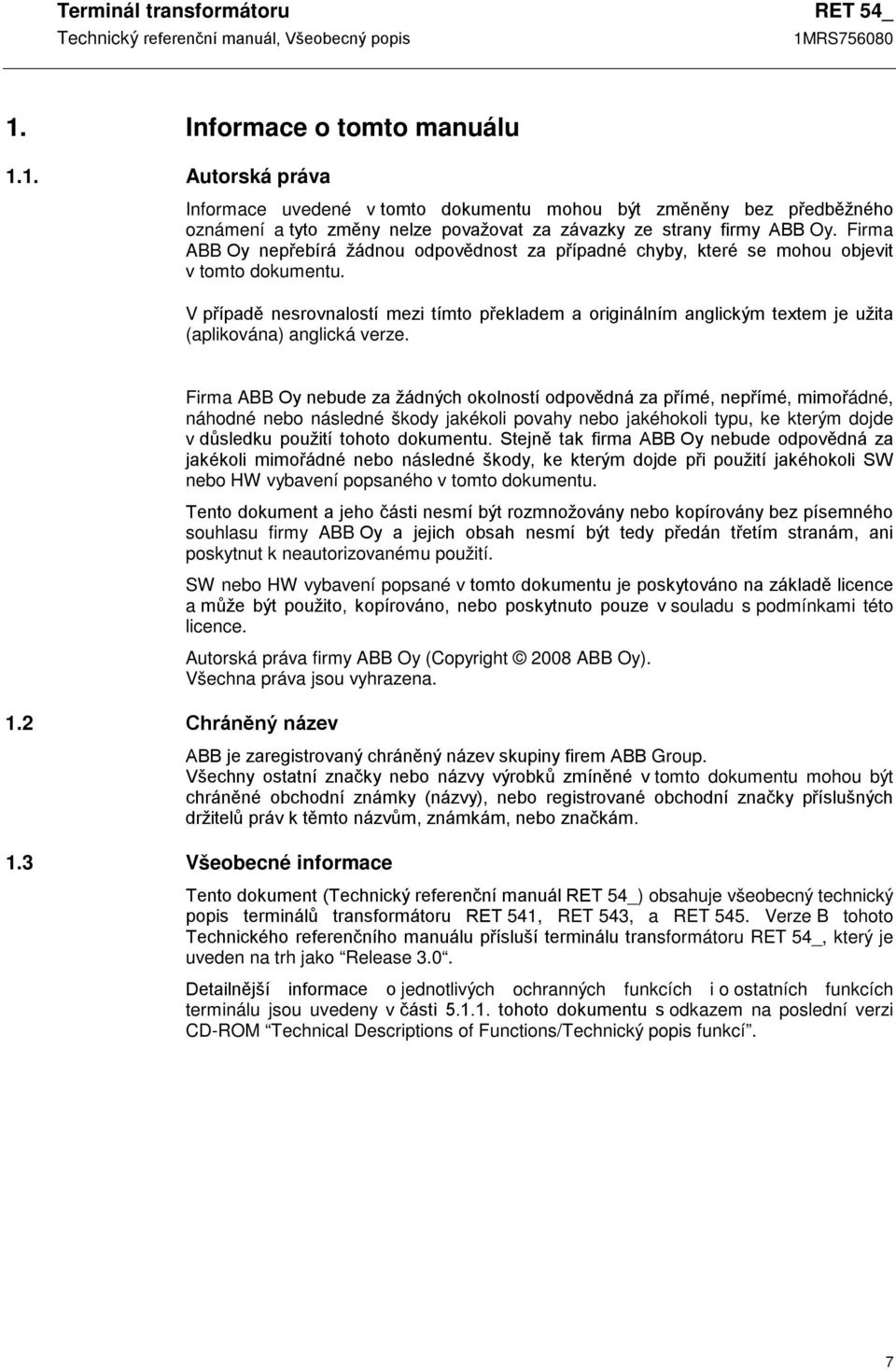

7 Terminál transformátoru RET 54_ 1. Informace o tomto manuálu 1.1. Autorská práva Informace uvedené v tomto dokumentu mohou být změněny bez předběžného oznámení a tyto změny nelze považovat za závazky ze strany firmy ABB Oy. Firma ABB Oy nepřebírá žádnou odpovědnost za případné chyby, které se mohou objevit v tomto dokumentu. V případě nesrovnalostí mezi tímto překladem a originálním anglickým textem je užita (aplikována) anglická verze. 1.2 Chráněný název Firma ABB Oy nebude za žádných okolností odpovědná za přímé, nepřímé, mimořádné, náhodné nebo následné škody jakékoli povahy nebo jakéhokoli typu, ke kterým dojde v důsledku použití tohoto dokumentu. Stejně tak firma ABB Oy nebude odpovědná za jakékoli mimořádné nebo následné škody, ke kterým dojde při použití jakéhokoli SW nebo HW vybavení popsaného v tomto dokumentu. Tento dokument a jeho části nesmí být rozmnožovány nebo kopírovány bez písemného souhlasu firmy ABB Oy a jejich obsah nesmí být tedy předán třetím stranám, ani poskytnut k neautorizovanému použití. SW nebo HW vybavení popsané v tomto dokumentu je poskytováno na základě licence a může být použito, kopírováno, nebo poskytnuto pouze v souladu s podmínkami této licence. Autorská práva firmy ABB Oy (Copyright 2008 ABB Oy). Všechna práva jsou vyhrazena. ABB je zaregistrovaný chráněný název skupiny firem ABB Group. Všechny ostatní značky nebo názvy výrobků zmíněné v tomto dokumentu mohou být chráněné obchodní známky (názvy), nebo registrované obchodní značky příslušných držitelů práv k těmto názvům, známkám, nebo značkám. 1.3 Všeobecné informace Tento dokument (Technický referenční manuál RET 54_) obsahuje všeobecný technický popis terminálů transformátoru RET 541, RET 543, a RET 545. Verze B tohoto Technického referenčního manuálu přísluší terminálu transformátoru RET 54_, který je uveden na trh jako Release 3.0. Detailnější informace o jednotlivých ochranných funkcích i o ostatních funkcích terminálu jsou uvedeny v části tohoto dokumentu s odkazem na poslední verzi CD-ROM Technical Descriptions of Functions/Technický popis funkcí. 7

8 RET 54_ Terminál transformátoru 1.4 Související dokumentace Název manuálu Číslo dokumentu (MRS) Všeobecné manuály Manuál pro instalaci Technický popis funkcí (CD-ROM) RE_54_, Manuál operátora Terminály chránění a ovládání REF 54_, RET 54_, REM 54_, REC 523, Návod pro konfiguraci Modul RER 103 pro připojení k sběrnici, Technický popis Modul RER 123 pro připojení k sběrnici, Technický popis Modul RER 133 pro připojení k sběrnici, Technický popis Komunikační protokol DNP 3.0 terminálů REF 54_, RET 54_, REX 521, Technický popis Komunikační protokol MODBUS terminálů REF 54_, RET 54_, Technický popis Manuály terminálu RET 54_ Seznamy parametrů a změnových stavů terminálu RET 54_ Seznam parametrů terminálů RET 541 a RET 543 Seznam parametrů terminálu RET 545 Seznam změnových stavů terminálů RET 541 a RET 543 Seznam změnových stavů terminálu RET 545 Manuály souvisejících výrobků SPA-ZC 302 Profibus-DPV1/SPA Komunikační brána (Gateway), Manuál pro instalaci a uvedení do provozu SPA-ZC 400 Ethernetový adaptér, Manuál pro instalaci a uvedení do provozu Manuály specifických programů a nástrojů CAP 505, Manuál pro instalaci a uvedení do provozu CAP 505, Návod pro uživatele CAP 505, Nástroj pro mapování protokolu, Návod k obsluze CAP 505, Mimický editor terminálu/ochrany, Návod pro konfiguraci LIB, CAP, SMS, Nástroje pro ochrany a terminály, Návod pro uživatele LNT 505, Manuál operátora CAP 501, Manuál pro instalaci a uvedení do provozu CAP 501, Návod pro uživatele 1MRS MUM 1MRS MCD 1MRS MUM 1MRS MUM 1MRS MUM 1MRS MUM 1MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MRS MEN 1MRS MUM 1MRS MRS MEN 1MRS MUM 1MRS MUM 1MRS MEN 1MRS MUM 1.5 Revize dokumentu (originálu) 8 Revize/Verze Datum Historie A Vydání manuálu B Drobné úpravy C Doplněny informace o protokolech a komunikační sběrnici D Drobné manuálu E Drobné manuálu Tento dokument je přeložen z anglického originálu 1MRS verze E/

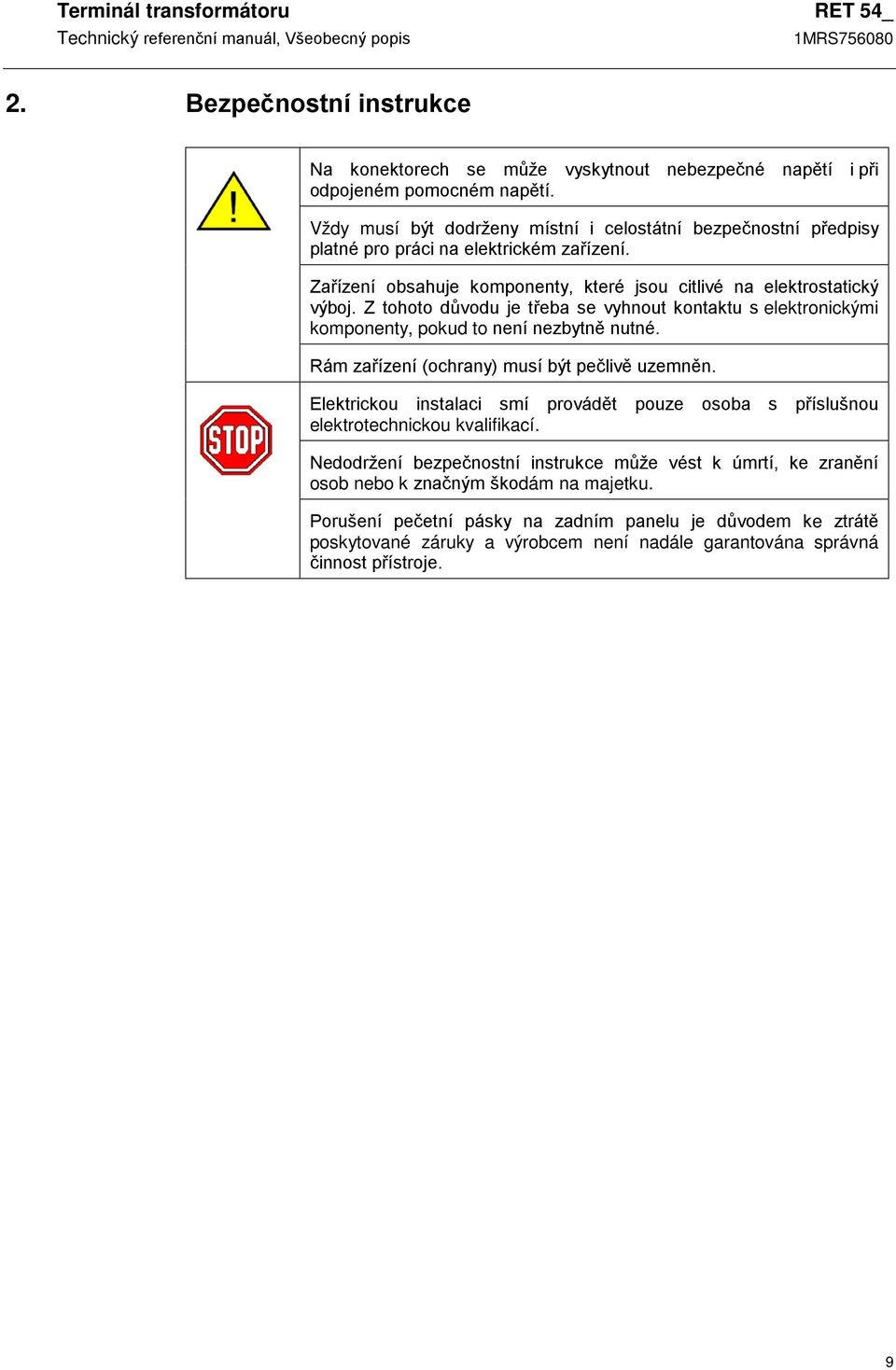

9 Terminál transformátoru RET 54_ 2. Bezpečnostní instrukce Na konektorech se může vyskytnout nebezpečné napětí i při odpojeném pomocném napětí. Vždy musí být dodrženy místní i celostátní bezpečnostní předpisy platné pro práci na elektrickém zařízení. Zařízení obsahuje komponenty, které jsou citlivé na elektrostatický výboj. Z tohoto důvodu je třeba se vyhnout kontaktu s elektronickými komponenty, pokud to není nezbytně nutné. Rám zařízení (ochrany) musí být pečlivě uzemněn. Elektrickou instalaci smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Nedodržení bezpečnostní instrukce může vést k úmrtí, ke zranění osob nebo k značným škodám na majetku. Porušení pečetní pásky na zadním panelu je důvodem ke ztrátě poskytované záruky a výrobcem není nadále garantována správná činnost přístroje. 9

10 RET 54_ Terminál transformátoru 3. Úvod 3.1. Všeobecné informace Terminál transformátoru RET 54_ je součástí ABB konceptu automatizace distribučních systémů a dále rozšiřuje funkčnost a přizpůsobivost tohoto konceptu. To vše je umožněno aplikací moderní technologie jak v oblasti HW vybavení, tak i SW vybavení terminálu. Zvýšená výkonnost terminálu je dosažena využitím předností architektury multiprocesorové techniky. Číslicové zpracování signálů kombinované s výkonnou centrální procesorovou jednotkou (CPU) a distribuované zpracování vstupně/výstupních (I/O) signálů umožňuje realizovat paralelní operace a zlepšuje časy odezvy systému i jeho přesnost. Ovládání HMI a LCD displej s různými možnostmi zobrazení zajišťují u terminálu transformátoru RET 54_ bezpečný a jednoduchý způsob místního ovládání. Systém HMI 1 (Human Machine Interface) poskytuje uživateli instrukce, jakým způsobem v dané situaci postupovat. Obr Terminál transformátoru RET 54_ 3.2. HW verze V řadě terminálů transformátoru RET 54_ je k dispozici několik HW verzí. Tyto verze se liší počtem vstupů/výstupů a jednotlivé výrobky jsou označeny jako RET 541, RET 543 a RET 545. Viz následující tabulky. 1 HMI je v ochraně a v programovém nástroji pro nastavení Relay Setting Tool uváděno jako MMI (Man Machine Interface) 10

11 Terminál transformátoru RET 54_ Tabulka HW verze RET 541, vstupní transformátory 6I/3U Objednací číslo HW moduly RET 541A_230AAAA RET 541A_230BAAA RET 541A_230CAAA RET 541A_230AAAB RET 541A_230BAAB RET 541A_233AAAA RET 541A_233BAAA RET 541A_233CAAA RET 541A_233AAAB RET 541A_233BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) 1 1 PS2: V st/ss PS2: V ss Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss BIO1: Prahové napětí 80 V ss BIO1: Prahové napětí 18 V ss 1 1 BIO2: Prahové napětí 155 V ss BIO2: Prahové napětí 80 V ss BIO2: Prahové napětí 18 V ss Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej Mechanické provedení Skříň ½ 19 vany Binární vstupy Výkonové výstupy, jednopólové 0 0 Výkonové výstupy, dvoupólové 5 5 Signalizační výstupy (pracovní kontakt NO) 2 2 Signalizační výstupy (přepínací kontakt NO/NC) 5 5 Kontrola vypínacích obvodů 2 2 Výstup IRF (interní porucha terminálu) 1 1 RTD/analogové vstupy 0 8 Analogové výstupy

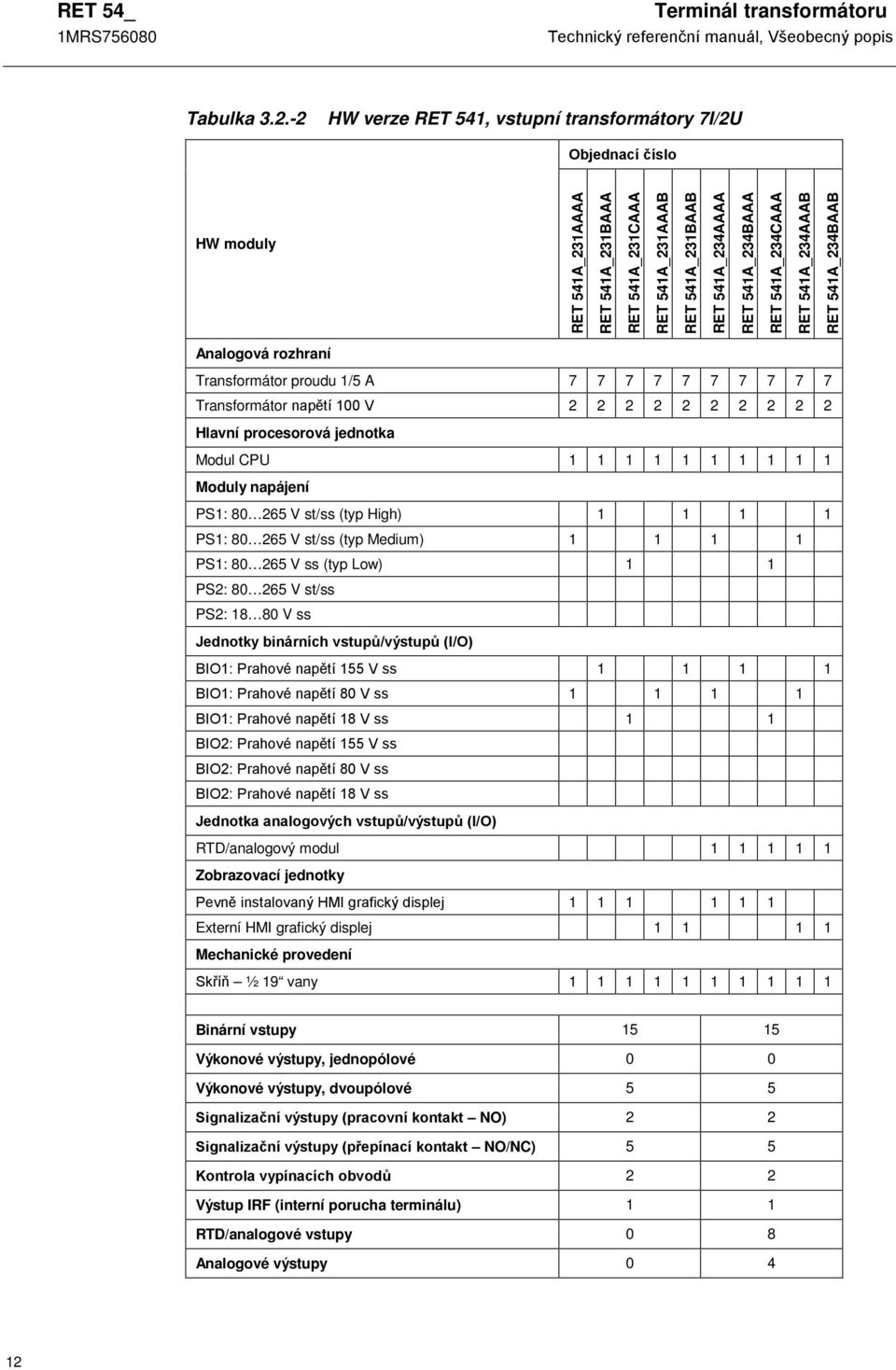

12 RET 54_ Terminál transformátoru Tabulka HW verze RET 541, vstupní transformátory 7I/2U Objednací číslo HW moduly RET 541A_231AAAA RET 541A_231BAAA RET 541A_231CAAA RET 541A_231AAAB RET 541A_231BAAB RET 541A_234AAAA RET 541A_234BAAA RET 541A_234CAAA RET 541A_234AAAB RET 541A_234BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) 1 1 PS2: V st/ss PS2: V ss Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss BIO1: Prahové napětí 80 V ss BIO1: Prahové napětí 18 V ss 1 1 BIO2: Prahové napětí 155 V ss BIO2: Prahové napětí 80 V ss BIO2: Prahové napětí 18 V ss Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej Mechanické provedení Skříň ½ 19 vany Binární vstupy Výkonové výstupy, jednopólové 0 0 Výkonové výstupy, dvoupólové 5 5 Signalizační výstupy (pracovní kontakt NO) 2 2 Signalizační výstupy (přepínací kontakt NO/NC) 5 5 Kontrola vypínacích obvodů 2 2 Výstup IRF (interní porucha terminálu) 1 1 RTD/analogové vstupy 0 8 Analogové výstupy

13 Terminál transformátoru RET 54_ Tabulka HW verze RET 541, vstupní transformátory 8I/1U Objednací číslo HW moduly RET 541A_232AAAA RET 541A_232BAAA RET 541A_232CAAA RET 541A_232AAAB RET 541A_232BAAB RET 541A_235AAAA RET 541A_235BAAA RET 541A_235CAAA RET 541A_235AAAB RET 541A_235BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) 1 1 PS2: V st/ss PS2: V ss Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss BIO1: Prahové napětí 80 V ss BIO1: Prahové napětí 18 V ss 1 1 BIO2: Prahové napětí 155 V ss BIO2: Prahové napětí 80 V ss BIO2: Prahové napětí 18 V ss Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej Mechanické provedení Skříň ½ 19 vany Binární vstupy Výkonové výstupy, jednopólové 0 0 Výkonové výstupy, dvoupólové 5 5 Signalizační výstupy (pracovní kontakt NO) 2 2 Signalizační výstupy (přepínací kontakt NO/NC) 5 5 Kontrola vypínacích obvodů 2 2 Výstup IRF (interní porucha terminálu) 1 1 RTD/analogové vstupy 0 8 Analogové výstupy

14 RET 54_ Terminál transformátoru Tabulka HW verze RET 543, vstupní transformátory 6I/3U Objednací číslo HW moduly RET 543A_240AAAA RET 543A_240BAAA RET 543A_240CAAA RET 543A_240AAAB RET 543A_240BAAB RET 543A_243AAAA RET 543A_243BAAA RET 543A_243CAAA RET 543A_243AAAB RET 543A_243BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) 1 1 PS2: V st/ss PS2: V ss Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss BIO1: Prahové napětí 80 V ss BIO1: Prahové napětí 18 V ss 1 1 BIO2: Prahové napětí 155 V ss BIO2: Prahové napětí 80 V ss BIO2: Prahové napětí 18 V ss 1 1 Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej Mechanické provedení Skříň ½ 19 vany Binární vstupy Výkonové výstupy, jednopólové 2 2 Výkonové výstupy, dvoupólové 9 9 Signalizační výstupy (pracovní kontakt NO) 2 2 Signalizační výstupy (přepínací kontakt NO/NC) 5 5 Kontrola vypínacích obvodů 2 2 Výstup IRF (interní porucha terminálu) 1 1 RTD/analogové vstupy 0 8 Analogové výstupy

15 Terminál transformátoru RET 54_ Tabulka HW verze RET 543, vstupní transformátory 7I/2U Objednací číslo HW moduly RET 543A_241AAAA RET 543A_241BAAA RET 543A_241CAAA RET 543A_241AAAB RET 543A_241BAAB RET 543A_244AAAA RET 543A_244BAAA RET 543A_244CAAA RET 543A_244AAAB RET 543A_244BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) 1 1 PS2: V st/ss PS2: V ss Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss BIO1: Prahové napětí 80 V ss BIO1: Prahové napětí 18 V ss 1 1 BIO2: Prahové napětí 155 V ss BIO2: Prahové napětí 80 V ss BIO2: Prahové napětí 18 V ss 1 1 Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej Mechanické provedení Skříň ½ 19 vany Binární vstupy Výkonové výstupy, jednopólové 2 2 Výkonové výstupy, dvoupólové 9 9 Signalizační výstupy (pracovní kontakt NO) 2 2 Signalizační výstupy (přepínací kontakt NO/NC) 5 5 Kontrola vypínacích obvodů 2 2 Výstup IRF (interní porucha terminálu) 1 1 RTD/analogové vstupy 0 8 Analogové výstupy

16 RET 54_ Terminál transformátoru Tabulka HW verze RET 543, vstupní transformátory 8I/1U Objednací číslo HW moduly RET 543A_242AAAA RET 543A_242BAAA RET 543A_242CAAA RET 543A_242AAAB RET 543A_242BAAB RET 543A_245AAAA RET 543A_245BAAA RET 543A_245CAAA RET 543A_245AAAB RET 543A_245BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) 1 1 PS2: V st/ss PS2: V ss Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss BIO1: Prahové napětí 80 V ss BIO1: Prahové napětí 18 V ss 1 1 BIO2: Prahové napětí 155 V ss BIO2: Prahové napětí 80 V ss BIO2: Prahové napětí 18 V ss 1 1 Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej Mechanické provedení Skříň ½ 19 vany Binární vstupy Výkonové výstupy, jednopólové 2 2 Výkonové výstupy, dvoupólové 9 9 Signalizační výstupy (pracovní kontakt NO) 2 2 Signalizační výstupy (přepínací kontakt NO/NC) 5 5 Kontrola vypínacích obvodů 2 2 Výstup IRF (interní porucha terminálu) 1 1 RTD/analogové vstupy 0 8 Analogové výstupy

17 Terminál transformátoru RET 54_ Tabulka HW verze RET 545, vstupní transformátory 6I/3U Objednací číslo HW moduly RET 545A_250AAAA RET 545A_250BAAA RET 545A_250CAAA RET 545A_250AAAB RET 545A_250BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) PS2: V st/ss PS2: V ss 1 Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss 2 2 BIO1: Prahové napětí 80 V ss 2 2 BIO1: Prahové napětí 18 V ss 2 BIO2: Prahové napětí 155 V ss 1 1 BIO2: Prahové napětí 80 V ss 1 1 BIO2: Prahové napětí 18 V ss 1 Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej 1 1 Mechanické provedení Skříň ½ 19 vany Binární vstupy 34 Výkonové výstupy, jednopólové 3 Výkonové výstupy, dvoupólové 11 Signalizační výstupy (pracovní kontakt NO) 4 Signalizační výstupy (přepínací kontakt NO/NC) 8 Kontrola vypínacích obvodů 2 Výstup IRF (interní porucha terminálu) 1 RTD/analogové vstupy 0 Analogové výstupy 0 17

18 RET 54_ Terminál transformátoru Tabulka HW verze RET 545, vstupní transformátory 7I/2U Objednací číslo HW moduly RET 545A_251AAAA RET 545A_251BAAA RET 545A_251CAAA RET 545A_251AAAB RET 545A_251BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) PS2: V st/ss PS2: V ss 1 Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss 2 2 BIO1: Prahové napětí 80 V ss 2 2 BIO1: Prahové napětí 18 V ss 2 BIO2: Prahové napětí 155 V ss 1 1 BIO2: Prahové napětí 80 V ss 1 1 BIO2: Prahové napětí 18 V ss 1 Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej 1 1 Mechanické provedení Skříň ½ 19 vany Binární vstupy 34 Výkonové výstupy, jednopólové 3 Výkonové výstupy, dvoupólové 11 Signalizační výstupy (pracovní kontakt NO) 4 Signalizační výstupy (přepínací kontakt NO/NC) 8 Kontrola vypínacích obvodů 2 Výstup IRF (interní porucha terminálu) 1 RTD/analogové vstupy 0 Analogové výstupy 0 18

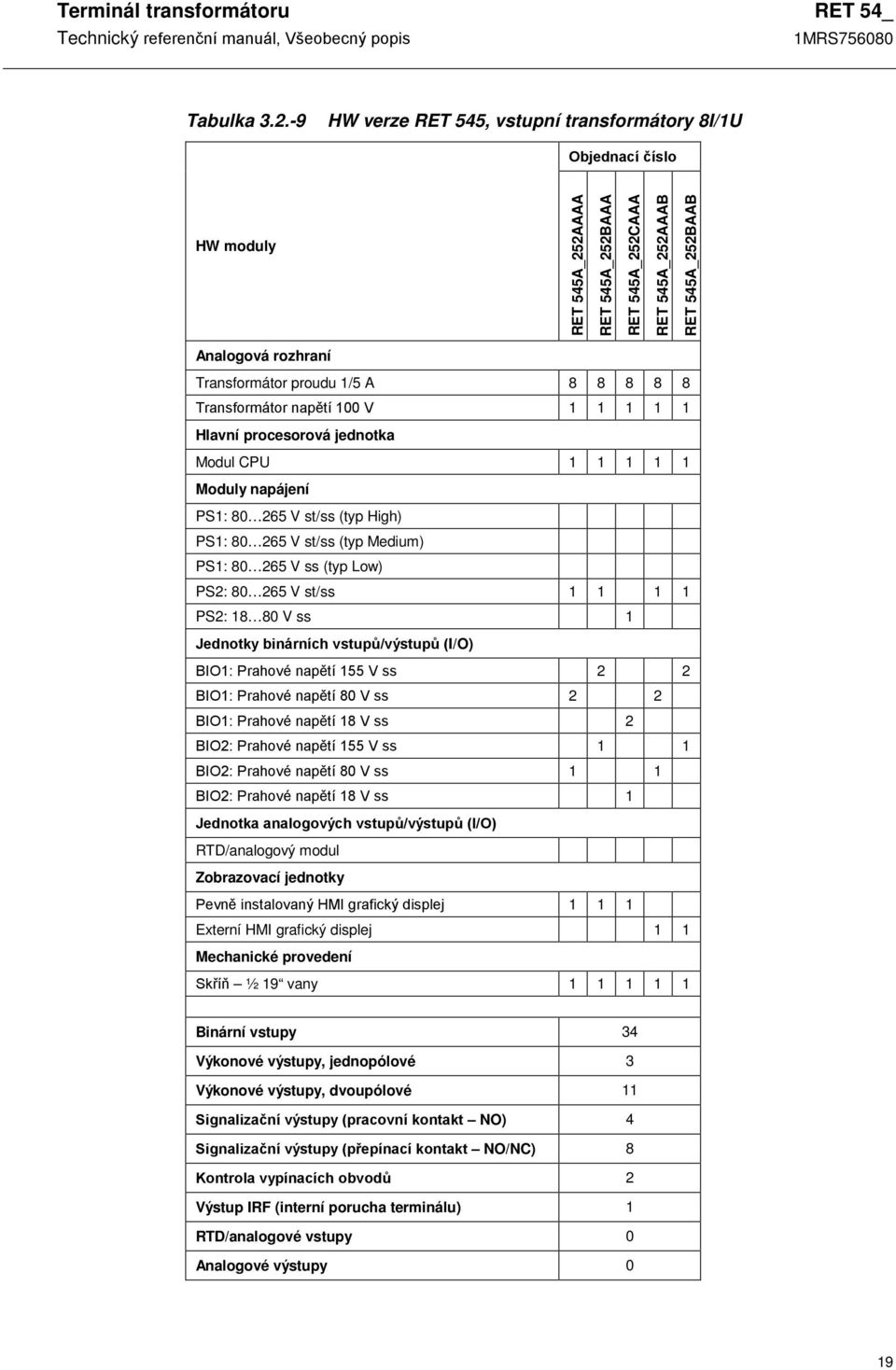

19 Terminál transformátoru RET 54_ Tabulka HW verze RET 545, vstupní transformátory 8I/1U Objednací číslo HW moduly RET 545A_252AAAA RET 545A_252BAAA RET 545A_252CAAA RET 545A_252AAAB RET 545A_252BAAB Analogová rozhraní Transformátor proudu 1/5 A Transformátor napětí 100 V Hlavní procesorová jednotka Modul CPU Moduly napájení PS1: V st/ss (typ High) PS1: V st/ss (typ Medium) PS1: V ss (typ Low) PS2: V st/ss PS2: V ss 1 Jednotky binárních vstupů/výstupů (I/O) BIO1: Prahové napětí 155 V ss 2 2 BIO1: Prahové napětí 80 V ss 2 2 BIO1: Prahové napětí 18 V ss 2 BIO2: Prahové napětí 155 V ss 1 1 BIO2: Prahové napětí 80 V ss 1 1 BIO2: Prahové napětí 18 V ss 1 Jednotka analogových vstupů/výstupů (I/O) RTD/analogový modul Zobrazovací jednotky Pevně instalovaný HMI grafický displej Externí HMI grafický displej 1 1 Mechanické provedení Skříň ½ 19 vany Binární vstupy 34 Výkonové výstupy, jednopólové 3 Výkonové výstupy, dvoupólové 11 Signalizační výstupy (pracovní kontakt NO) 4 Signalizační výstupy (přepínací kontakt NO/NC) 8 Kontrola vypínacích obvodů 2 Výstup IRF (interní porucha terminálu) 1 RTD/analogové vstupy 0 Analogové výstupy 0 19

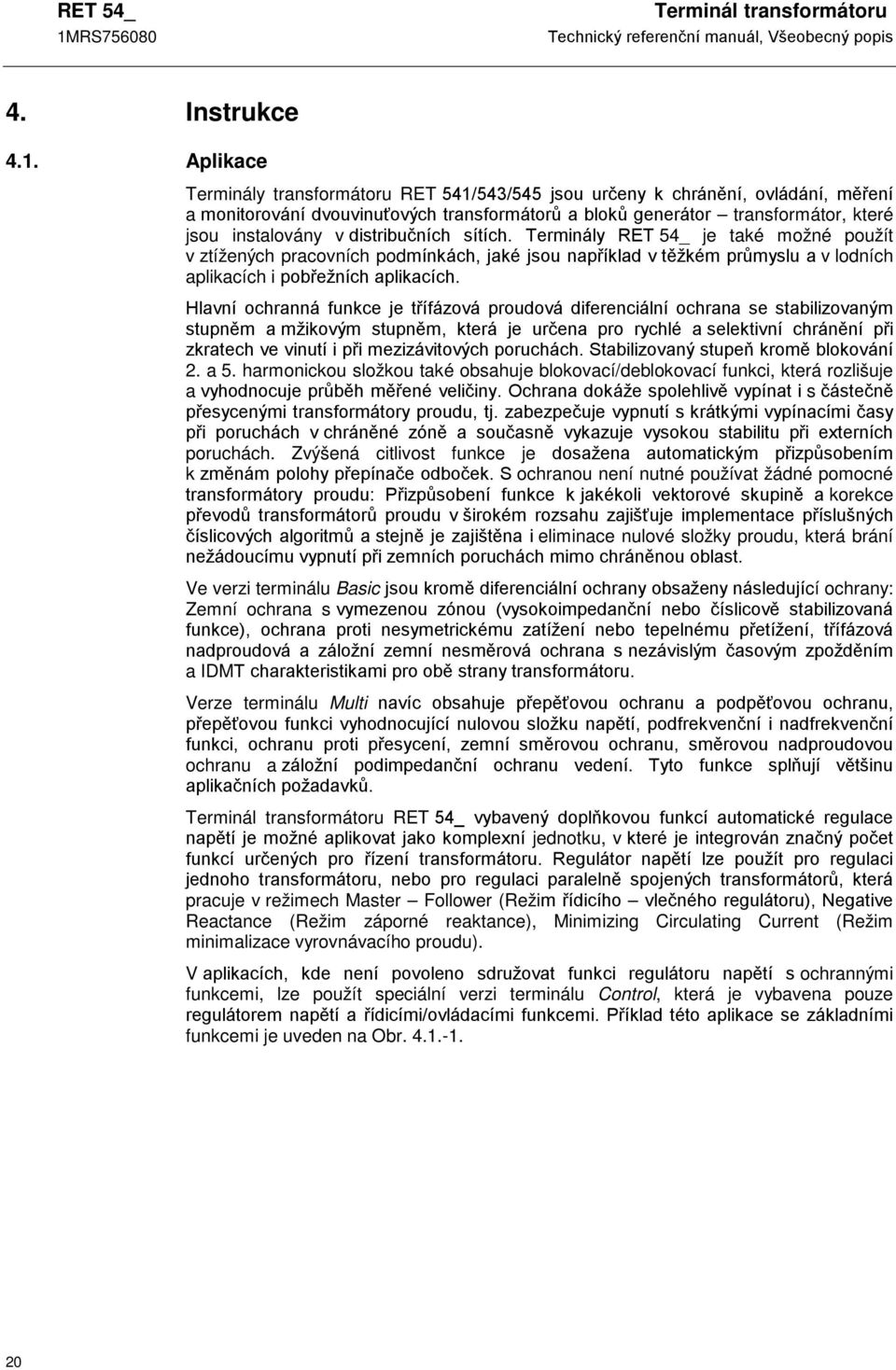

20 RET 54_ Terminál transformátoru 4. Instrukce 4.1. Aplikace Terminály transformátoru RET 541/543/545 jsou určeny k chránění, ovládání, měření a monitorování dvouvinuťových transformátorů a bloků generátor transformátor, které jsou instalovány v distribučních sítích. Terminály RET 54_ je také možné použít v ztížených pracovních podmínkách, jaké jsou například v těžkém průmyslu a v lodních aplikacích i pobřežních aplikacích. Hlavní ochranná funkce je třífázová proudová diferenciální ochrana se stabilizovaným stupněm a mžikovým stupněm, která je určena pro rychlé a selektivní chránění při zkratech ve vinutí i při mezizávitových poruchách. Stabilizovaný stupeň kromě blokování 2. a 5. harmonickou složkou také obsahuje blokovací/deblokovací funkci, která rozlišuje a vyhodnocuje průběh měřené veličiny. Ochrana dokáže spolehlivě vypínat i s částečně přesycenými transformátory proudu, tj. zabezpečuje vypnutí s krátkými vypínacími časy při poruchách v chráněné zóně a současně vykazuje vysokou stabilitu při externích poruchách. Zvýšená citlivost funkce je dosažena automatickým přizpůsobením k změnám polohy přepínače odboček. S ochranou není nutné používat žádné pomocné transformátory proudu: Přizpůsobení funkce k jakékoli vektorové skupině a korekce převodů transformátorů proudu v širokém rozsahu zajišťuje implementace příslušných číslicových algoritmů a stejně je zajištěna i eliminace nulové složky proudu, která brání nežádoucímu vypnutí při zemních poruchách mimo chráněnou oblast. Ve verzi terminálu Basic jsou kromě diferenciální ochrany obsaženy následující ochrany: Zemní ochrana s vymezenou zónou (vysokoimpedanční nebo číslicově stabilizovaná funkce), ochrana proti nesymetrickému zatížení nebo tepelnému přetížení, třífázová nadproudová a záložní zemní nesměrová ochrana s nezávislým časovým zpožděním a IDMT charakteristikami pro obě strany transformátoru. Verze terminálu Multi navíc obsahuje přepěťovou ochranu a podpěťovou ochranu, přepěťovou funkci vyhodnocující nulovou složku napětí, podfrekvenční i nadfrekvenční funkci, ochranu proti přesycení, zemní směrovou ochranu, směrovou nadproudovou ochranu a záložní podimpedanční ochranu vedení. Tyto funkce splňují většinu aplikačních požadavků. Terminál transformátoru RET 54_ vybavený doplňkovou funkcí automatické regulace napětí je možné aplikovat jako komplexní jednotku, v které je integrován značný počet funkcí určených pro řízení transformátoru. Regulátor napětí lze použít pro regulaci jednoho transformátoru, nebo pro regulaci paralelně spojených transformátorů, která pracuje v režimech Master Follower (Režim řídicího vlečného regulátoru), Negative Reactance (Režim záporné reaktance), Minimizing Circulating Current (Režim minimalizace vyrovnávacího proudu). V aplikacích, kde není povoleno sdružovat funkci regulátoru napětí s ochrannými funkcemi, lze použít speciální verzi terminálu Control, která je vybavena pouze regulátorem napětí a řídicími/ovládacími funkcemi. Příklad této aplikace se základními funkcemi je uveden na Obr

21 Terminál transformátoru RET 54_ Obr Aplikační příklad použití terminálu transformátoru RET 543, v kterém jsou implementovány základní funkce Technologie integrovaná v terminálu RET 541/543/545 kromě cenově výhodného a kompletního systému chránění a místního i dálkového ovládání nabízí také značné množství ovládacích logik, měřicích funkcí a funkcí monitorujících provozní podmínky, které do značné míry minimalizují potřebu používat pomocná relé a snižují pracnost při výrobě rozvaděče. Grafický konfigurační nástroj (vyvinutý na bázi standardu IEC ) umožňuje snadno vytvářet aplikačně specifické konfigurace a MIMICKÁ schémata, která odpovídají různému uspořádání systémů rozvoden. Stavy procesních prvků jsou zobrazeny na velkém a dynamicky reagujícím grafickém displeji. Detailní informace, jako například měřené hodnoty, změnové stavy a aplikačně specifické výstrahy, jsou prezentovány a zobrazeny v samostatných oknech. Terminály RET 541/543/545 mohou měřit dvě sady třífázových proudů, sdružené nebo fázové napětí, nulový proud, nulovou složku napětí, frekvenci a účiník. Hodnoty činného a jalového výkonu jsou vypočteny z měřených proudů a napětí. Elektrickou energii je možné počítat na základě měřeného výkonu. Měřené hodnoty lze indikovat místně i dálkově jako hodnoty přepočtené na primární stranu. Terminál transformátoru RET 54_ prostřednictvím funkce monitorování provozních podmínek monitoruje například vypínací obvody, tlak plynu ve vypínači, opotřebení vypínače a poskytuje informace potřebné pro plánování intervalů údržby zařízení. Karta RTD1 je k dispozici jako doplňkové vybavení terminálů RET 541 a RET 543. Jedná se o univerzální vstupní analogový modul, který například umožňuje sledování stavu přepínače odboček, monitorování horní a dolní úrovně teploty oleje pomocí RTD čidel i zavedení informace o okolní teplotě do ochrany proti tepelnému přetížení a tak zvyšuje přesnost této funkce. Proudové ma výstupy umožňují přenos jakýchkoli měřených dat na systém PLC. 21

22 RET 54_ Terminál transformátoru Prostřednictvím grafického HMI displeje a ovládacích funkcí implementovaných v terminálu transformátoru jsou místně indikovány polohy odpojovačů, vypínačů a přepínače odboček. Místní ovládání těchto objektů je možné pomocí tlačítek na čelním panelu terminálu. Terminál transformátoru kromě toho umožňuje dálkový přenos stavových informací o objektech na vzdálený řídicí systém. Ze vzdáleného řídicího systému je také možné vypínat a zapínat dálkově ovladatelné prvky. Terminál transformátoru Terminál transformátoru Spojení na systém řízení sítě RER 111C LON Hvězdicový slučovač Optická sběrnice LON Terminál vývodu Terminál vývodu Obr Distribuovaný systém chránění a řízení, jehož základem jsou terminály vývodu REF 54_ a terminály transformátoru RET 54_ Podpora značného počtu komunikačních protokolů, včetně protokolů SPA, LON, IEC , DNP 3.0 a Modbus RTU/ASCII, které jsou běžně používány v energetice i v průmyslu, umožňuje snadnou integraci těchto terminálů do různých řídicích systémů. Připojení k systémům, které komunikují protokoly Profibus DP nebo IEC 61850, je možné prostřednictvím převodníků pro příslušná rozhraní (SPA-ZC 302, resp. SPA-ZC 400). 22

23 Terminál transformátoru RET 54_ 4.2. Požadavky na pracovní prostředí Pokud se pracovní prostředí a podmínky v místě instalace terminálu liší od specifikovaného pracovního prostředí uvedeného v části Technická data v takových datech, jako jsou teplota a vlhkost, a nebo pokud atmosféra v okolí terminálu transformátoru obsahuje chemicky aktivní plyny nebo prach, musí být terminál vizuálně zkontrolován v době provádění sekundárních zkoušek. Při této vizuální kontrole musí být věnována pozornost: známkám mechanického poškození na svorkách i na skříni terminálu transformátoru akumulaci prachu na krytu nebo uvnitř skříně terminálu transformátoru známkám koroze na svorkách, na skříni nebo uvnitř terminálu transformátoru Další informace o údržbě terminálu transformátoru viz část Servis na straně 102. Terminály transformátoru jsou měřící přístroje, kterým je nutné věnovat zvýšenou péči a chránit je proti vlhkosti a mechanickému namáhání (mechanickým nárazům), zvláště během transportu Konfigurace Terminály transformátoru RET 54_ jsou přizpůsobeny specifickým aplikacím prostřednictvím SW konfiguračního nástroje (Relay Configuration Tool), který je součástí programu CAP 505. Tento programový nástroj je určen pro konfiguraci základních vlastností terminálu, ochranných a logických funkčních bloků, ovládacích a měřicích funkcí, časových členů a ostatních funkčních prvků, které jsou obsaženy v kategorii logických funkcí (viz část Konfigurace terminálu transformátoru na straně 31). MIMICKÝ obrázek, texty výstrah a indikátory LED jsou konfigurovány prostřednictvím mimického editoru (Relay Mimic Editor) (viz část Konfigurace MIMICKÉHO schématu na straně 32). Konfigurace sítě LON je popsána v části Konfigurace sítě LON na straně 34. Pokud není horizontální komunikace v aplikaci použita, není síťové veličiny nutné konfigurovat a tato část, která se týká konfigurace sítě LON, nemá žádný význam. Uživatel může terminál transformátoru RET 54_ konfigurovat podle vlastních funkčních požadavků a preferencí, nebo může použít projekčně připravené konfigurační řešení. Další a detailní informace o konfiguraci terminálu jsou uvedeny v Návodu pro konfiguraci (Configuration Guideline) a ve specifických manuálech programových nástrojů (viz část Související dokumentace na straně 9). 23

24 RET 54_ Terminál transformátoru 5. Technický popis 5.1. Popis funkce Funkce terminálu transformátoru Funkce terminálu transformátoru RET 54_ jsou rozděleny do následujících kategorií: Ochranné funkce Měřicí funkce Řídicí/ovládací funkce Funkce monitorující provozní podmínky Komunikační funkce Univerzální funkce Standardní funkce Ochranné funkce Tyto funkce jsou dále rozděleny do tří podskupin, které přísluší různým funkčním úrovním (viz část Informace potřebné pro objednávku na straně 103). Ochranné funkce jsou jedněmi z nejdůležitějších funkcí terminálu transformátoru RET 54_. Bloky ochranných funkcí (např. NOC3Low) jsou navzájem nezávislé a mají například vlastní sady nastavených hodnot a záznam dat. Bloky ochranných funkcí jsou zdokumentovány na CD-ROM Technický popis funkcí Technical Descriptions of Functions (viz část Související dokumentace na straně 9). Tabulka Ochranné funkce dostupné v terminálu RET 54_ Funkce Popis DEF2Low Směrová zemní ochrana, stupeň s nižším rozsahem seřiditelnosti DEF2High Směrová zemní ochrana, stupeň s vyšším rozsahem seřiditelnosti DEF2Inst Směrová zemní ochrana, mžikový stupeň Diff6T Stabilizovaná třífázová diferenciální ochrana transformátorů DOC6Low Třífázová směrová nadpr. ochrana, stupeň s nižším rozsahem seřiditelnosti DOC6High Třífázová směrová nadpr. ochrana, stupeň s vyšším rozsahem seřiditelnosti DOC6Inst Třífázová směrová nadproudová ochrana, mžikový stupeň Freq1St1 Podfrekvenční nebo nadfrekvenční ochrana, stupeň 1 Freq1St2 Podfrekvenční nebo nadfrekvenční ochrana, stupeň 2 Freq1St3 Podfrekvenční nebo nadfrekvenční ochrana, stupeň 3 Freq1St4 Podfrekvenční nebo nadfrekvenční ochrana, stupeň 4 Freq1St5 Podfrekvenční nebo nadfrekvenční ochrana, stupeň 5 FuseFail Kontrolní funkce poruchy pojistek (jištění) Inrush3 Třífázový proudový detektor zapínacího proudu transformátoru a startu motoru NEF1Low Nesměrová zemní ochrana, stupeň s nižším rozsahem seřiditelnosti NEF1High Nesměrová zemní ochrana, stupeň s vyšším rozsahem seřiditelnosti NEF1Inst Nesměrová zemní ochrana, mžikový stupeň NOC3Low Třífázová nesměrová nadpr. ochrana, stupeň s nižším rozsahem seřiditelnosti NOC3High Třífázová nesměrová nadpr. ochrana, stupeň s vyšším rozsahem seřiditelnosti NOC3Inst Třífázová nesměrová nadproudová ochrana, mžikový stupeň NPS3Low Ochrana vyhodnocující zpětnou složku, st. s nižším rozsahem seřiditelnosti NPS3High Ochrana vyhodnocující zpětnou složku, st. s vyšším rozsahem seřiditelnosti 24

25 Terminál transformátoru RET 54_ Tabulka Ochranné funkce dostupné v terminálu RET 54_ Funkce Měřicí funkce Popis OE1Low Ochrana proti přebuzení (přesycení), stupeň s nižším rozsahem seřiditelnosti OE1High Ochrana proti přebuzení (přesycení), stupeň s vyšším rozsahem seřiditelnosti OV3Low Třífázová přepěťová ochrana, stupeň s nižším rozsahem seřiditelnosti OV3High Třífázová přepěťová ochrana, stupeň s vyšším rozsahem seřiditelnosti PSV3St1 Ochrana vyhodnocující souslednou a zpětnou složku napětí, stupeň 1 PSV3St2 Ochrana vyhodnocující souslednou a zpětnou složku napětí, stupeň 2 REF1A Vysokoimpedanční zemní ochrana s vymezenou zónou REF4A Stabilizovaná zemní ochrana s vymezenou zónou (strana VVN) REF4B Stabilizovaná zemní ochrana s vymezenou zónou (strana VN) ROV1Low Přepěťová ochrana (měř. nulové složky), st. s nižším rozsahem seřiditelnosti ROV1High Přepěťová ochrana (měř. nulové složky), st. s vyšším rozsahem seřiditelnosti ROV1Inst Přepěťová ochrana (měření nulové složky), mžikový stupeň TOL3Dev Třífázová ochrana proti tepelnému přetížení zařízení UI6Low Třífázová podimpedanční ochrana, stupeň s nižším rozsahem seřiditelnosti UI6High Třífázová podimpedanční ochrana, stupeň s vyšším rozsahem seřiditelnosti UV3Low Třífázová podpěťová ochrana, stupeň s nižším rozsahem seřiditelnosti UV3High Třífázová podpěťová ochrana, stupeň s vyšším rozsahem seřiditelnosti Bloky měřicích funkcí jsou zdokumentovány na CD-ROM Technický popis funkcí Technical Descriptions of Functions (viz část Související dokumentace na straně 9). Tabulka Měřicí funkce dostupné v terminálu RET 54_ Funkce MEAI1 MEAI2 MEAI3 MEAI4 MEAI5 MEAI6 MEAI7 MEAI8 MEAO1 MEAO2 MEAO3 MEAO4 MECU1A MECU1B MECU3A MECU3B MEDREC16 MEFR1 MEPE7 MEVO1A MEVO1B MEVO3A MEVO3B Popis Univerzální měření 1/analogový vstup na RTD/analogovém modulu Univerzální měření 2/analogový vstup na RTD/analogovém modulu Univerzální měření 3/analogový vstup na RTD/analogovém modulu Univerzální měření 4/analogový vstup na RTD/analogovém modulu Univerzální měření 5/analogový vstup na RTD/analogovém modulu Univerzální měření 6/analogový vstup na RTD/analogovém modulu Univerzální měření 7/analogový vstup na RTD/analogovém modulu Univerzální měření 8/analogový vstup na RTD/analogovém modulu Analogový výstup 1 na RTD/analogovém modulu Analogový výstup 2 na RTD/analogovém modulu Analogový výstup 3 na RTD/analogovém modulu Analogový výstup 4 na RTD/analogovém modulu Měření nulového proudu, stupeň A Měření nulového proudu, stupeň B Měření třífázového proudu, stupeň A Měření třífázového proudu, stupeň B Poruchový zapisovač přechodových jevů Měření systémové frekvence Měření třífázového výkonu a měření elektrické energie/práce Měření nulové složky napětí, stupeň A Měření nulové složky napětí, stupeň B Měření třífázového napětí, stupeň A Měření třífázového napětí, stupeň B 25

26 RET 54_ Terminál transformátoru Řídicí/ovládací funkce Řídicí/ovládací funkce jsou použity pro indikaci stavů spínacích prvků, tj. vypínačů i odpojovačů, a pro přenos vypínacích i zapínacích povelů na ovladatelné spínací prvky v rozvodně. Kromě těchto ovládacích funkcí existují doplňkové funkce určené pro ovládací logiky, jako například funkce přepínače On/Off (Zapnout/Vypnout), výstrahy na MIMICKÉM schématu, ovládání LED diody, zobrazení číslicových dat na MIMICKÉM schématu a logikou řízená volba místa ovládání. Ovládací funkce jsou konfigurovány prostřednictvím nástroje pro konfiguraci (Relay Configuration Tool) a tyto funkce je možné propojovat se stavovými indikátory, které jsou součástí konfigurovaného MIMICKÉHO schématu zobrazeného na displeji jednotky HMI. Stavové indikátory jsou použity pro indikaci stavů spínacích prvků na MIMICKÉM schématu a pro jejich místní ovládání. Další informace o konfiguraci MIMICKÉHO schématu jsou uvedeny v části Konfigurace MIMICKÉHO schématu na straně 32. Bloky řídicích/ovládacích funkcí jsou zdokumentovány na CD-ROM Technický popis funkcí Technical Descriptions of Functions (viz část Související dokumentace na straně 9). Tabulka Řídicí/ovládací funkce dostupné v terminálu RET 54_ Funkce Popis CO3DC1 Třístavový odpojovač 1 s indikací ĆO3DC2 Třístavový odpojovač 2 s indikací COCB1 Ovládání vypínače 1 s indikací COCB2 Ovládání vypínače 2 s indikací COCBDIR Přímé vypnutí vypínačů prostřednictvím HMI CODC1 Ovládání odpojovače 1 s indikací CODC2 Ovládání odpojovače 2 s indikací CODC3 Ovládání odpojovače 3 s indikací CODC4 Ovládání odpojovače 4 s indikací CODC5 Ovládání odpojovače 5 s indikací COIND1 Indikace spínacího prvku 1 COIND2 Indikace spínacího prvku 2 COIND3 Indikace spínacího prvku 3 COIND4 Indikace spínacího prvku 4 COIND5 Indikace spínacího prvku 5 COIND6 Indikace spínacího prvku 6 COIND7 Indikace spínacího prvku 7 COIND8 Indikace spínacího prvku 8 COLOCAT Logikou řízená volba místa ovládání COLCT Regulátor přepínače odboček pod zatížením (regulátor napětí) COSW1 Přepínač On/Off (Zap/Vyp) 1 COSW2 Přepínač On/Off (Zap/Vyp) 2 COSW3 Přepínač On/Off (Zap/Vyp) 3 COSW4 Přepínač On/Off (Zap/Vyp) 4 26

27 Terminál transformátoru RET 54_ Tabulka Řídicí/ovládací funkce dostupné v terminálu RET 54_ Funkce Popis MMIALAR1 Výstražný kanál (alarm) 1, LED indikátor MMIALAR2 Výstražný kanál (alarm) 2, LED indikátor MMIALAR3 Výstražný kanál (alarm) 3, LED indikátor MMIALAR4 Výstražný kanál (alarm) 4, LED indikátor MMIALAR5 Výstražný kanál (alarm) 5, LED indikátor MMIALAR6 Výstražný kanál (alarm) 6, LED indikátor MMIALAR7 Výstražný kanál (alarm) 7, LED indikátor MMIALAR8 Výstražný kanál (alarm) 8, LED indikátor MMIDATA1 MIMICKÝ datový monitorovací bod 1 MMIDATA2 MIMICKÝ datový monitorovací bod 2 MMIDATA3 MIMICKÝ datový monitorovací bod 3 MMIDATA4 MIMICKÝ datový monitorovací bod 4 MMIDATA5 MIMICKÝ datový monitorovací bod Funkce monitorující provozní podmínky Bloky funkcí monitorující provozní podmínky jsou zdokumentovány na CD-ROM Technický popis funkcí Technical Descriptions of Functions (viz část Související dokumentace na straně 9). Tabulka Funkce monitorující provozní podmínky dostupné v terminálu RET 54_ Funkce Popis CMBWEAR1 Elektrické opotřebení vypínače 1 CMBWEAR2 Elektrické opotřebení vypínače 2 CMCU3 Kontrolní funkce měřicího vstupního proudového obvodu CMGAS1 Monitorování tlaku plynu CMGAS3 Monitorování tlaku plynu třípólového objektu CMSCHED Plánovaná údržba CMSPRC1 Ovládání pružinového střadače 1 CMTCS1 Kontrola vypínacího obvodu 1 CMTCS2 Kontrola vypínacího obvodu 2 CMTIME1 Čítač provozního času 1 využitý provozní čas (např. motory) CMTIME2 Čítač provozního času 2 využitý provozní čas (např. motory) CMTRAV1 Přestavný čas vypínače 1 CMVO3 Kontrolní funkce měřicího vstupního napěťového obvodu Komunikační funkce U terminálu transformátoru RET 54_ jsou k dispozici sériové komunikační protokoly IEC_103, Modbus 1, DNP 3.0 1, SPA a LON. U zákaznicky specifické konfigurace terminálu transformátoru je možné prostřednictvím funkce EVENT230 generovat speciální změnové stavy. Funkce EVENT230 je zdokumentována na CD-ROM Technický popis funkcí Technical Descriptions of Functions (viz část Související dokumentace na straně 9). Další informace o komunikačních vlastnostech terminálu transformátoru RET 54_ jsou uvedeny v části Sériová komunikace na straně U tohoto protokolu musí být pro připojení ke komunikační sběrnici použit modul RER

28 RET 54_ Terminál transformátoru Univerzální funkce Bloky univerzálních funkcí jsou zdokumentovány na CD-ROM Technický popis funkcí Technical Descriptions of Functions (viz část Související dokumentace na straně 9). Tabulka Univerzální funkce dostupné v terminálu RE 54_ Funkce INDRESET MMIWAKE SWGRP1 SWGRP2 SWGRP3 SWGRP20 Popis Reset indikátorů vypnutí, výstupních signálů s přídržnou funkcí, registrů a záznamů analogových signálů, tj. poruchového zapisovače Aktivace nasvětlení pozadí HMI Přepínačová skupina SWGRP1 Přepínačová skupina SWGRP2 Přepínačová skupina SWGRP3 Přepínačová skupina SWGRP Standardní funkce Standardní funkce jsou použity pro různé logiky, jako jsou například logiky blokovacích podmínek, alarmů a ovládacích sekvencí. Použití logických funkcí není limitováno a tyto funkce lze propojit jak navzájem, tak i s ochrannými, měřicími a ovládacími funkcemi, s funkcemi monitorujícími provozní podmínky a s ostatními univerzálními funkcemi. Nástrojem pro konfiguraci terminálu (Relay Configuration Tool) je také možné ke standardním funkcím připojit binární vstupy a výstupy i vstupy a výstupy LON. Bloky standardních funkcí jsou zdokumentovány na CD-ROM Technický popis funkcí Technical Descriptions of Functions (viz část Související dokumentace na straně 9). Tabulka Standardní funkce dostupné v terminálu RET 54_ Funkce ABS ACOS ADD AND ASIN ATAN BCD2INT BITGET BITSET BOOL_TO_* BOOL2INT BYTE_TO_* COMH COS CTD CTU CTUD DATE_TO_UDINT DINT_TO_* DIV DWORD_TO_* EQ Popis Absolutní hodnota Základní arkuskosinus Rozšiřitelný součtový člen Rozšiřitelné hradlo AND Základní arkussinus Základní arkustangens Typová konverze z BCD kódovaného vstupu na SINT signál (přepínač odboček) Příjem/vstup jednoho bitu Nastavení / aktivace jednoho bitu Typová konverze z BOOL na WORD/USINT/UINT/UDINT/INT/REAL/INT/DWORD/DINT/BYTE Typová konverze vstupů BOOL na výstup INT Typová konverze z BYTE na WORD/DWORD Komparátor hystereze Funkce cosinus v radiánech Čítač načítání dolů Čítač načítání nahoru Čítač načítání nahoru/dolů Typová konverze z DATE na UDINT Typová konverze z DINT na SINT/REAL/INT Dělička Typová konverze z DWORD na WORD/BYTE Rozšiřitelná komparace/porovnání na rovno 28

29 Terminál transformátoru RET 54_ Tabulka Standardní funkce dostupné v terminálu RET 54_ Funkce EXP EXPT F_TRIG GE GRAY2INT GT INT_TO_* INT2BOOL LE LIMIT LN LOG LT MAX MIN MOD MOVE MUL MUX NE NOT OR R _TRIG REAL_TO_* ROL ROR RS RS_D SEL SHL SHR SIN SIN_TO_* SUB SQRT SR XOR TAN TIME_TO_* TOD_TO_* TOF TON TP TRUNC_REAL_TO* UDINT_TO_* UINT_TO_* USINT_TO_* WORD_TO_* Popis Přirozený exponent Umocnění Detektor sestupné hrany Rozšiřitelná komparace/porovnání na větší než nebo rovno Typová konverze z GRAY kódovaného vstupu na SINT signál (přepínač odboček) Rozšiřitelná komparace/porovnání na větší než Typová konverze z INT na REAL/DINT Typová konverze ze vstupu INT na výstupy BOOL Rozšiřitelná komparace/porovnání na menší než nebo rovno Limitace Přirozený logaritmus Desítkový logaritmus Rozšiřitelná komparace/porovnání na menší než Rozšiřitelné maximum Rozšiřitelné minimum Matematický operátor modulo Přesun Rozšiřitelná násobička Rozšiřitelný multiplexor Komparace/porovnání na ne větší než nebo ne menší než Doplnění, negace Rozšiřitelné hradlo OR Detektor náběžné hrany Typová konverze z REAL na USINT/UINT/UDINT/SINT/INT/DINT Rotace vlevo Rotace vpravo Bistabilní funkční blok s nadřazeným vstupem Reset Bistabilní funkční blok s nadřazeným vstupem Reset a s datovým vstupem Binární volba Bitový posun doleva Bitový posun doprava Sinus v radiánech Typová konverze z SINT na REAL/INT/DINT Odčítačka Odmocnění Bistabilní funkční blok s nadřazeným vstupem Set Rozšiřitelné hradlo nonekvivalence XOR Tangenta v radiánech Typová konverze z TIME na UDINT/TOD/REAL Typová konverze z TOD na UDINT/TIME/REAL Časový člen zpožděný odpad (návrat) Časový člen zpožděný náběh (rozběh) Impuls Zanedbání směrem k nulové hodnotě z REAL na DINT/INT/SINT/UDINT/UINT/USINT Typová konverze z UDINT na USINT/UINT/REAL Typová konverze z UINT na USINT/UDINT/REAL/BOOL Typová konverze z USINT na UINT/UDINT/REAL Typová konverze z WORD na DWORD/BYTE 29

30 RET 54_ Terminál transformátoru Konfigurace Konfigurace terminálu transformátoru Konfigurační nástroj (Relay Configuration Tool) pracuje na bázi standardu IEC Tento standard definuje programovací jazyk, který je použit pro konfiguraci. Programovatelný systém terminálů transformátoru RET 54_ umožňuje programovat aktivaci výstupních kontaktů v souladu s požadovaným stavem logických vstupů a výstupů ochranných, ovládacích, měřicích a provozní stavy monitorujících funkcí. PLC funkce (např. blokovací podmínky a logiky výstrah/alarmů) jsou programovány Boolovskými funkcemi, časovými členy, čítači, komparátory a klopnými obvody. Program je zapsán pomocí konfiguračního SW nástroje ve formě schématických funkčních bloků. Poté, co je konfigurace terminálu vystavěna, úspěšně kompilována a je navržena konfigurace MIMICKÉHO schématu, je možné projekt z konfiguračního nástroje Relay Configuration Tool (projekt RTC v CAP 505), včetně konfigurace terminálu a konfigurace MIMICKÉHO schématu, zavést do terminálu nástrojem Relay Download Tool. Stejným nástrojem je také možné projekt z terminálu načíst. Konfigurace terminálu, projekt RTC a konfigurace MIMICKÉHO schématu jsou však v energeticky nezávislé paměti uloženy až poté, co jsou do paměti zapsány prostřednictvím parametru Store (Uložit). Aby byla nová konfigurace aktivována, musí být terminál transformátoru resetován prostřednictvím parametru Software reset (SW reset). Tyto parametry lze vyhledat v menu Configuration/General (Konfigurace/Všeobecné parametry). Uložení i resetování je rovněž možné provést pomocí tlačítek Store (Uložit) a Reset (Reset) v nástroji Relay Download Tool. Další informace o konfiguraci terminálu a o konfiguračním nástroji Relay Configuration Tool jsou uvedeny v Návodu pro konfiguraci (Configuration Guideline) a v manuálech programových nástrojů (viz část Související dokumentace na straně 9). 30

31 Terminál transformátoru RET 54_ Obr Příklad konfigurace terminálu transformátoru provedené konfiguračním nástrojem Relay Configuration Tool Konfigurace MIMICKÉHO schématu Ovládací funkce konfigurované nástrojem Relay Configuration Tool je možné propojovat se stavovými indikátory, které jsou součástí konfigurovaného MIMICKÉHO schématu zobrazeného na grafickém LC displeji jednotky HMI. Konfigurované MIMICKÉ schéma je navrženo editorem Relay Mimic Editor. Tento editor je kromě jiného použit pro definování funkcí a textů výstrah u osmi programovatelných LED indikátorů na čelním panelu, stejně jako pro definování provozních režimů výstrah a pro definování textů u LED diody blokovacích podmínek. MIMICKÝ obrázek může obsahovat jednopólové schéma, měřené hodnoty s jednotkami měřených veličin, volně programovatelné texty a další data. Stavové indikátory objektů (zapnuto, vypnuto, nedefinovaný stav) jsou vytvořeny (nakresleny) podle požadavků zákazníka. Uvědomte si, že funkce vlastních objektů je definována konfiguračním nástrojem (Relay Configuration Tool). 31
