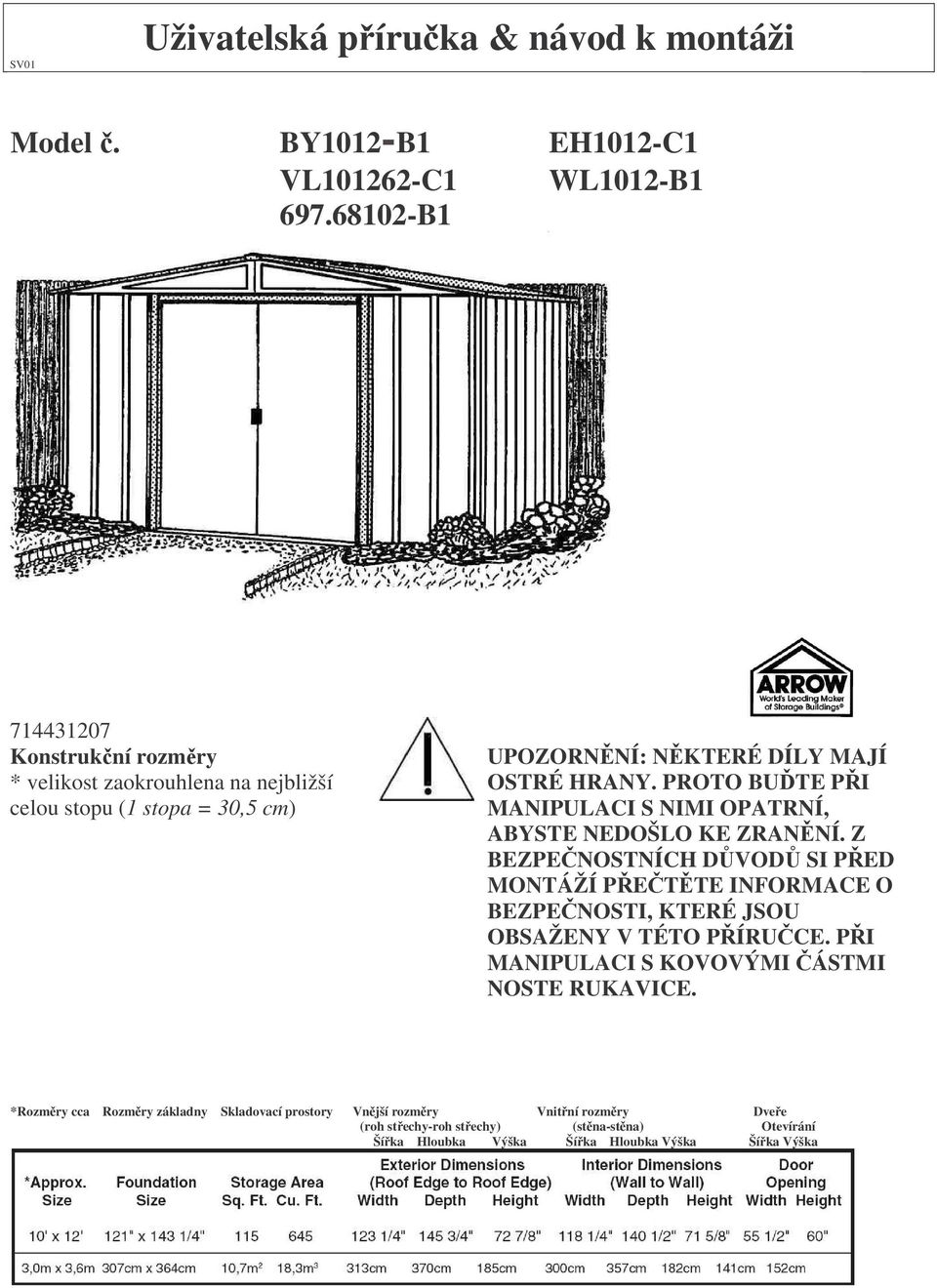

1 SV01 Uživatelská píruka & návod k montáži Model. BY101-B1 EH101-C1 VL1016-C1 WL101-B B Konstrukní rozmry * velikost zaokrouhlena na nejbližší celou stopu (1 stopa = 30,5 cm) UPOZORNNÍ: NKTERÉ DÍLY MAJÍ OSTRÉ HRANY. PROTO BUTE PI MANIPULACI S NIMI OPATRNÍ, ABYSTE NEDOŠLO KE ZRANNÍ. Z BEZPENOSTNÍCH DVOD SI PED MONTÁŽÍ PETTE INFORMACE O BEZPENOSTI, KTERÉ JSOU OBSAŽENY V TÉTO PÍRUCE. PI MANIPULACI S KOVOVÝMI ÁSTMI NOSTE RUKAVICE. *Rozmry cca Rozmry základny Skladovací prostory Vnjší rozmry Vnitní rozmry Dvee (roh stechy-roh stechy) (stna-stna) Otevírání Šíka Hloubka Výška Šíka Hloubka Výška Šíka Výška

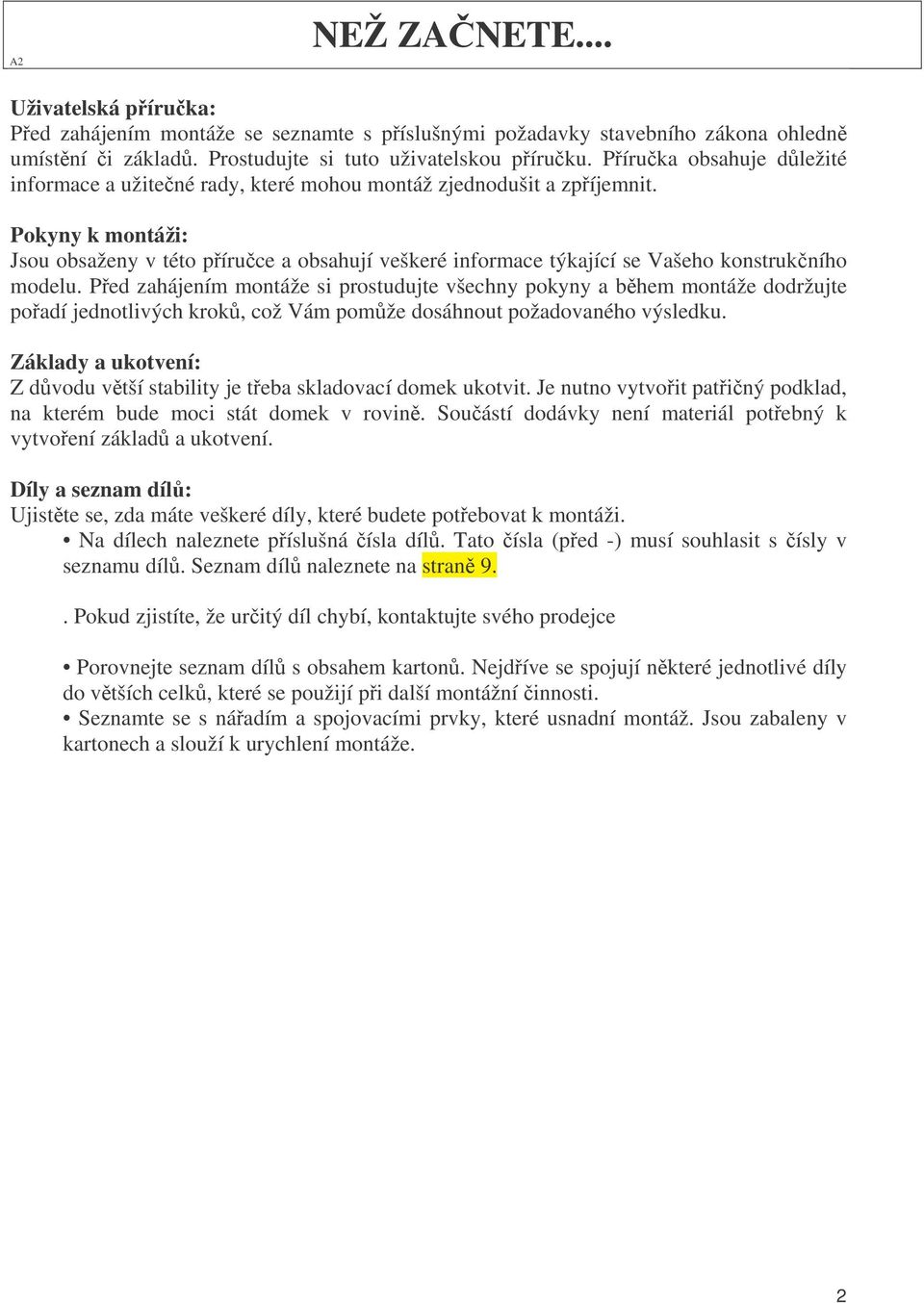

2 A NEŽ ZANETE... Uživatelská píruka: Ped zahájením montáže se seznamte s píslušnými požadavky stavebního zákona ohledn umístní i základ. Prostudujte si tuto uživatelskou píruku. Píruka obsahuje dležité informace a užitené rady, které mohou montáž zjednodušit a zpíjemnit. Pokyny k montáži: Jsou obsaženy v této píruce a obsahují veškeré informace týkající se Vašeho konstrukního modelu. Ped zahájením montáže si prostudujte všechny pokyny a bhem montáže dodržujte poadí jednotlivých krok, což Vám pomže dosáhnout požadovaného výsledku. Základy a ukotvení: Z dvodu vtší stability je teba skladovací domek ukotvit. Je nutno vytvoit patiný podklad, na kterém bude moci stát domek v rovin. Souástí dodávky není materiál potebný k vytvoení základ a ukotvení. Díly a seznam díl : Ujistte se, zda máte veškeré díly, které budete potebovat k montáži. Na dílech naleznete píslušná ísla díl. Tato ísla (ped -) musí souhlasit s ísly v seznamu díl. Seznam díl naleznete na stran 9.. Pokud zjistíte, že uritý díl chybí, kontaktujte svého prodejce Porovnejte seznam díl s obsahem karton. Nejdíve se spojují nkteré jednotlivé díly do vtších celk, které se použijí pi další montážní innosti. Seznamte se s náadím a spojovacími prvky, které usnadní montáž. Jsou zabaleny v kartonech a slouží k urychlení montáže.

3 A3 NAPLÁNUJTE SI... Pedpov poasí: den montáže by ml být beze srážek a vtru. Nedoporuujeme montáž pi vtrném poasí. Podklad by ml být suchý a bez bláta. Týmová práce: je-li to možné, mlo by se na montáži domku podílet dv i více osob. Jedna osoba mže instalovat ásti nebo panely a druhá osoba mže pipravovat spoje a náadí. Náadí a nástroje: pi montáži domku budete potebovat následn vyobrazené základní náadí a nástroje. Nejdíve se musíte rozhodnout ohledn zpsobu ukotvení a vytvoení podkladu, poté sestavte kompletní seznam potebného materiálu. Neobejdete se bez - ochranných brýlí - šroubováku (s tvrzenou magnetickou špikou) Upozornní: elektrický šroubovák nebo rychlovrtaka mže urychlit montáž až o 40 %. Neobejdete se bez - pracovních rukavic - štaflí - pracovního nože/nžek - kleští - vodováhy - svinovacího metru Šetí as - klí - elektrická/bezšrová vrtaka - provázek (pro vyznaení základního rámu) Píprava podkladu - kladivo a hebíky - rý nebo lopata - runí pilka - devo a/nebo beton Výbr a píprava místa montáže: ped montáží je teba vybrat vhodné místo pro umístní domku. Nejvhodnjší je rovný a dobe odvodnný podklad. Nezapomete, že pi montáži budete potebovat volný prostor. Ujistte se, že jste ponechali dostatek místa pro otevírání vstupních dveí a že je kolem domku dostatený pístup pro pipevnní šroub z vnjší strany domku. Než pistoupíte k vlastní montáži, musíte vytvoit základy a pipravit ukotvovací systém. 3

4 A4 BEZPENOST PEDEVŠÍM... Bhem montáže domku je teba dodržovat bezpenostní pokyny. Pi manipulaci s jednotlivými konstrukními díly postupujte opatrn, mohou mít ostré hrany. Bhem montáže nebo údržby noste pracovní rukavice a dlouhé rukávy, chrate si oi. bezpená hrana Pi používání náadí bute opatrní. Pokud budete používat elektrické nástroje, seznamte se s jejich používáním. ostrá hrana ostrá hrana bezpená hrana V míst montáže by se nemly pohybovat dti ani zvíata, jinak hrozí riziko vzniku nehod a úraz z nepozornosti. Pokud chybí nkterý díl, nezaínejte s montáží. Nedostavný domek mže snadno poškodit vítr. Nikdy se neopírejte plnou vahou o stechu domku. Pi používání štaflí se vždy ujistte, že jsou stabiln postavené. Pokud vane vítr, odložte montáž na bezvtrný den. Velké plochy, vystavené vtru, kladou velký odpor, snadno ztratí stabilitu a mohou montáž znan zkomplikovat. 4

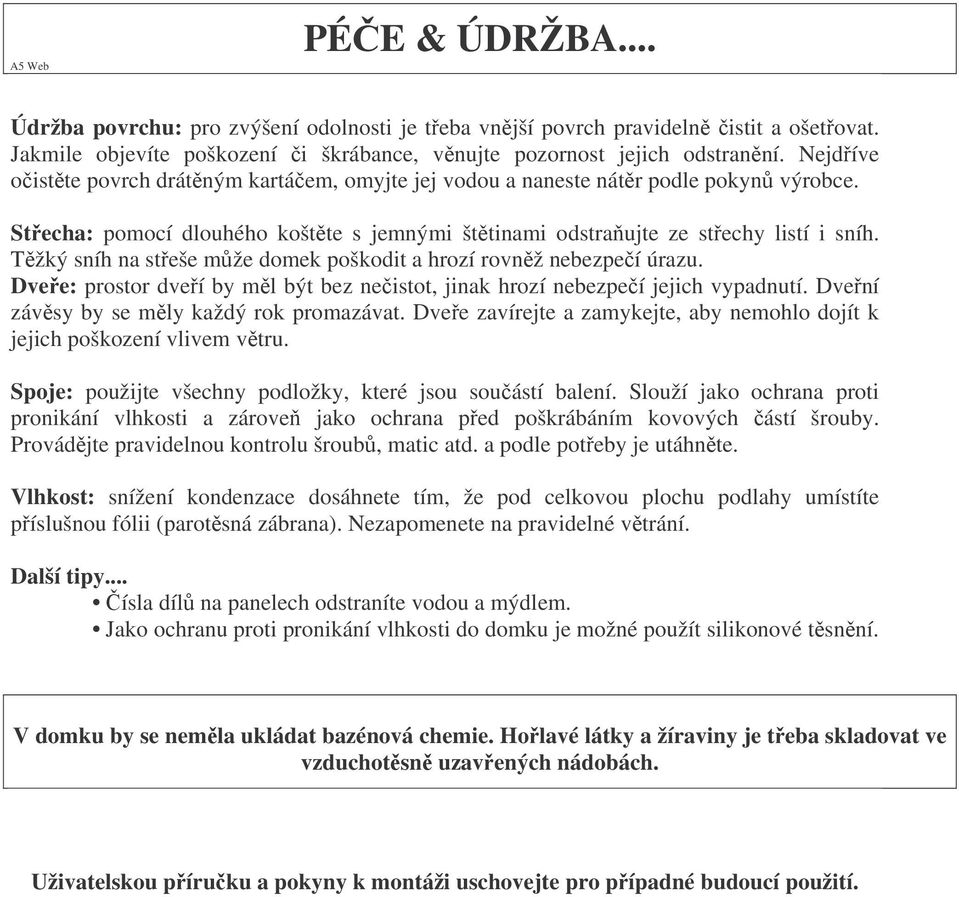

5 A5 Web PÉE & ÚDRŽBA... Údržba povrchu: pro zvýšení odolnosti je teba vnjší povrch pravideln istit a ošetovat. Jakmile objevíte poškození i škrábance, vnujte pozornost jejich odstranní. Nejdíve oistte povrch drátným kartáem, omyjte jej vodou a naneste nátr podle pokyn výrobce. Stecha: pomocí dlouhého koštte s jemnými šttinami odstraujte ze stechy listí i sníh. Tžký sníh na steše mže domek poškodit a hrozí rovnž nebezpeí úrazu. Dvee: prostor dveí by ml být bez neistot, jinak hrozí nebezpeí jejich vypadnutí. Dvení závsy by se mly každý rok promazávat. Dvee zavírejte a zamykejte, aby nemohlo dojít k jejich poškození vlivem vtru. Spoje: použijte všechny podložky, které jsou souástí balení. Slouží jako ochrana proti pronikání vlhkosti a zárove jako ochrana ped poškrábáním kovových ástí šrouby. Provádjte pravidelnou kontrolu šroub, matic atd. a podle poteby je utáhnte. Vlhkost: snížení kondenzace dosáhnete tím, že pod celkovou plochu podlahy umístíte píslušnou fólii (parotsná zábrana). Nezapomenete na pravidelné vtrání. Další tipy... ísla díl na panelech odstraníte vodou a mýdlem. Jako ochranu proti pronikání vlhkosti do domku je možné použít silikonové tsnní. V domku by se nemla ukládat bazénová chemie. Holavé látky a žíraviny je teba skladovat ve vzduchotsn uzavených nádobách. Uživatelskou píruku a pokyny k montáži uschovejte pro pípadné budoucí použití.

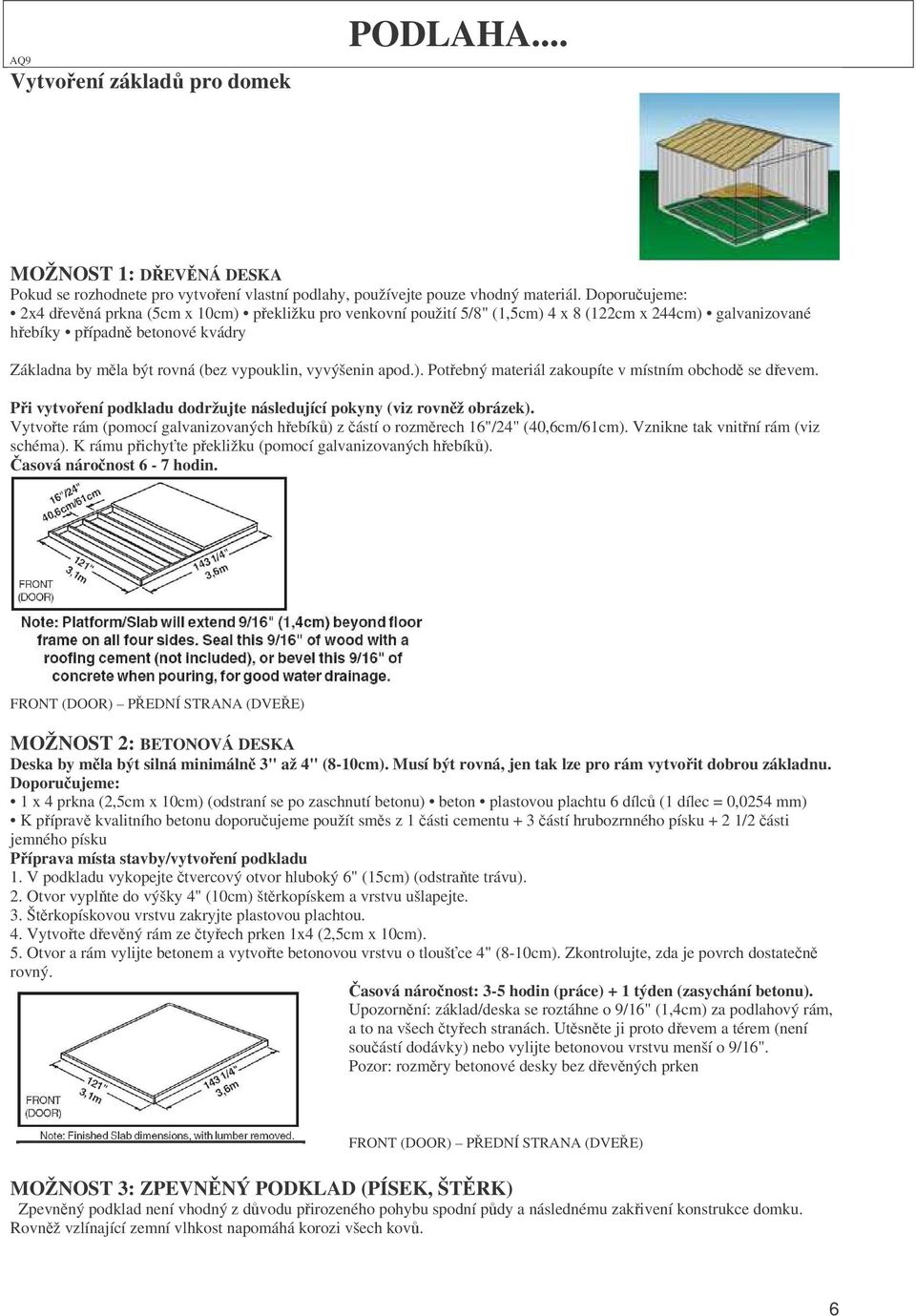

6 AQ9 Vytvoení základ pro domek PODLAHA... MOŽNOST 1: DEVNÁ DESKA Pokud se rozhodnete pro vytvoení vlastní podlahy, používejte pouze vhodný materiál. Doporuujeme: x4 devná prkna (5cm x 10cm) pekližku pro venkovní použití 5/8" (1,5cm) 4 x 8 (1cm x 44cm) galvanizované hebíky pípadn betonové kvádry Základna by mla být rovná (bez vypouklin, vyvýšenin apod.). Potebný materiál zakoupíte v místním obchod se devem. Pi vytvoení podkladu dodržujte následující pokyny (viz rovnž obrázek). Vytvote rám (pomocí galvanizovaných hebík) z ástí o rozmrech 16"/4" (40,6cm/61cm). Vznikne tak vnitní rám (viz schéma). K rámu pichyte pekližku (pomocí galvanizovaných hebík). asová náronost 6-7 hodin. FRONT (DOOR) P EDNÍ STRANA (DVE E) MOŽNOST : BETONOVÁ DESKA Deska by mla být silná minimáln 3" až 4" (8-10cm). Musí být rovná, jen tak lze pro rám vytvoit dobrou základnu. Doporuujeme: 1 x 4 prkna (,5cm x 10cm) (odstraní se po zaschnutí betonu) beton plastovou plachtu 6 dílc (1 dílec = 0,054 mm) K píprav kvalitního betonu doporuujeme použít sms z 1 ásti cementu + 3 ástí hrubozrnného písku + 1/ ásti jemného písku Píprava místa stavby/vytvoení podkladu 1. V podkladu vykopejte tvercový otvor hluboký 6" (15cm) (odstrate trávu).. Otvor vyplte do výšky 4" (10cm) štrkopískem a vrstvu ušlapejte. 3. Štrkopískovou vrstvu zakryjte plastovou plachtou. 4. Vytvote devný rám ze tyech prken 1x4 (,5cm x 10cm). 5. Otvor a rám vylijte betonem a vytvote betonovou vrstvu o tloušce 4" (8-10cm). Zkontrolujte, zda je povrch dostaten rovný. asová náronost: 3-5 hodin (práce) + 1 týden (zasychání betonu). Upozornní: základ/deska se roztáhne o 9/16" (1,4cm) za podlahový rám, a to na všech tyech stranách. Utsnte ji proto devem a térem (není souástí dodávky) nebo vylijte betonovou vrstvu menší o 9/16". Pozor: rozmry betonové desky bez devných prken FRONT (DOOR) P EDNÍ STRANA (DVE E) MOŽNOST 3: ZPEVNNÝ PODKLAD (PÍSEK, ŠTRK) Zpevnný podklad není vhodný z dvodu pirozeného pohybu spodní pdy a následnému zakivení konstrukce domku. Rovnž vzlínající zemní vlhkost napomáhá korozi všech kov. 6

7 UKOTVENÍ... A10 Ukotvení domku Podlahový rám se ukotvuje až po postavení domku. Doporuené metody ukotvení viz níže. Ukotvení do deva/podpry: Použijte šrouby do deva 1/4". V rámu jsou otvory 1/4" (0,63cm) pro dkladné ukotvení. Ukotvení do betonu: 1. Pro desku z litého betonu nebo stavební základy nebo dlaždice: použijte šrouby se tvercovou hlavou 1/4" x ".. Pro ukotvení již postaveného domku: použijte šrouby se tvercovou hlavou 1/4" x 6". * pi montáži do betonu použijte odpovídají hmoždinky 7

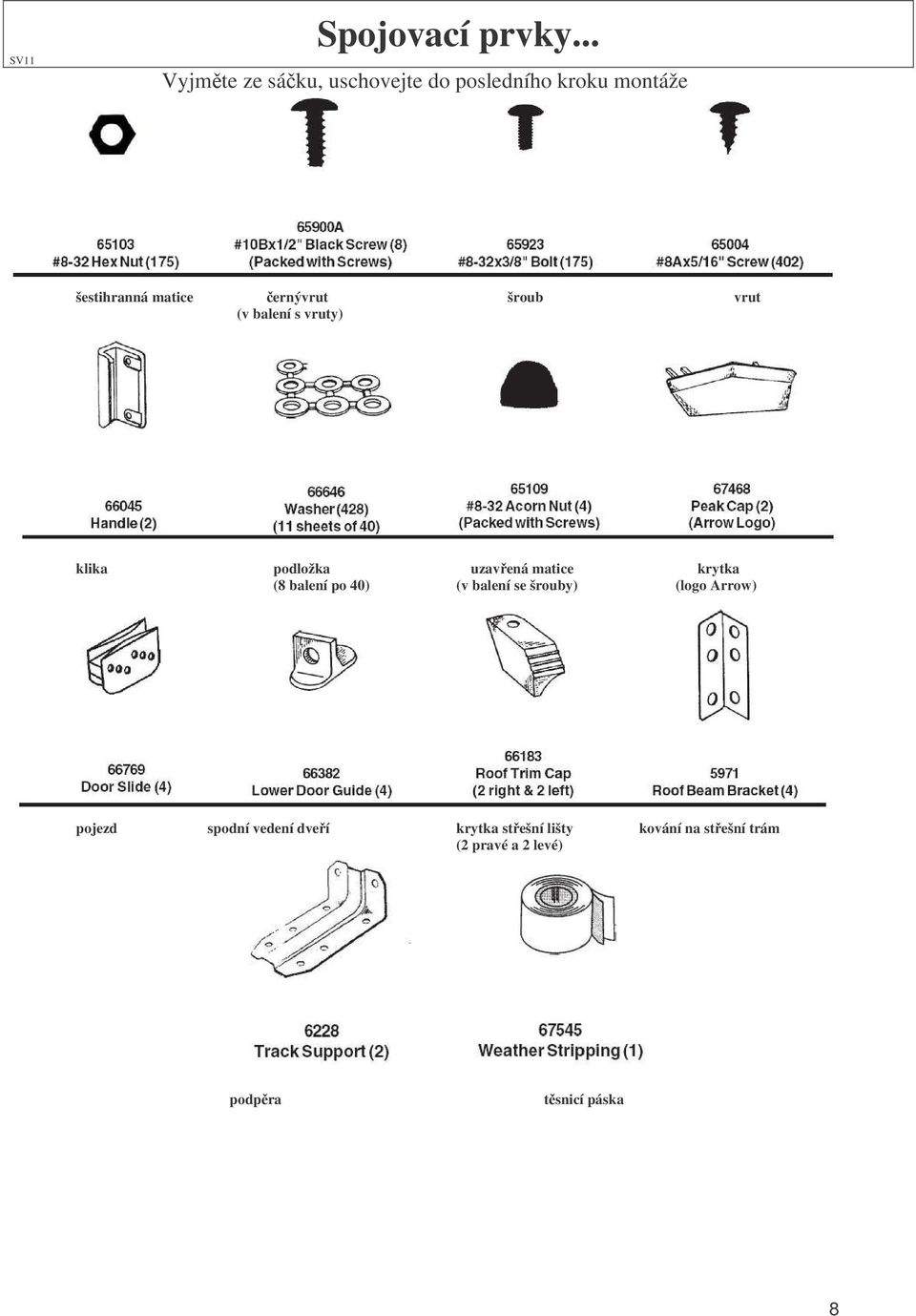

8 SV11 Spojovací prvky... Vyjmte ze sáku, uschovejte do posledního kroku montáže šestihranná matice ernývrut šroub vrut (v balení s vruty) klika podložka uzavená matice krytka (8 balení po 40) (v balení se šrouby) (logo Arrow) pojezd spodní vedení dveí krytka stešní lišty kování na stešní trám ( pravé a levé) podpra tsnicí páska 8

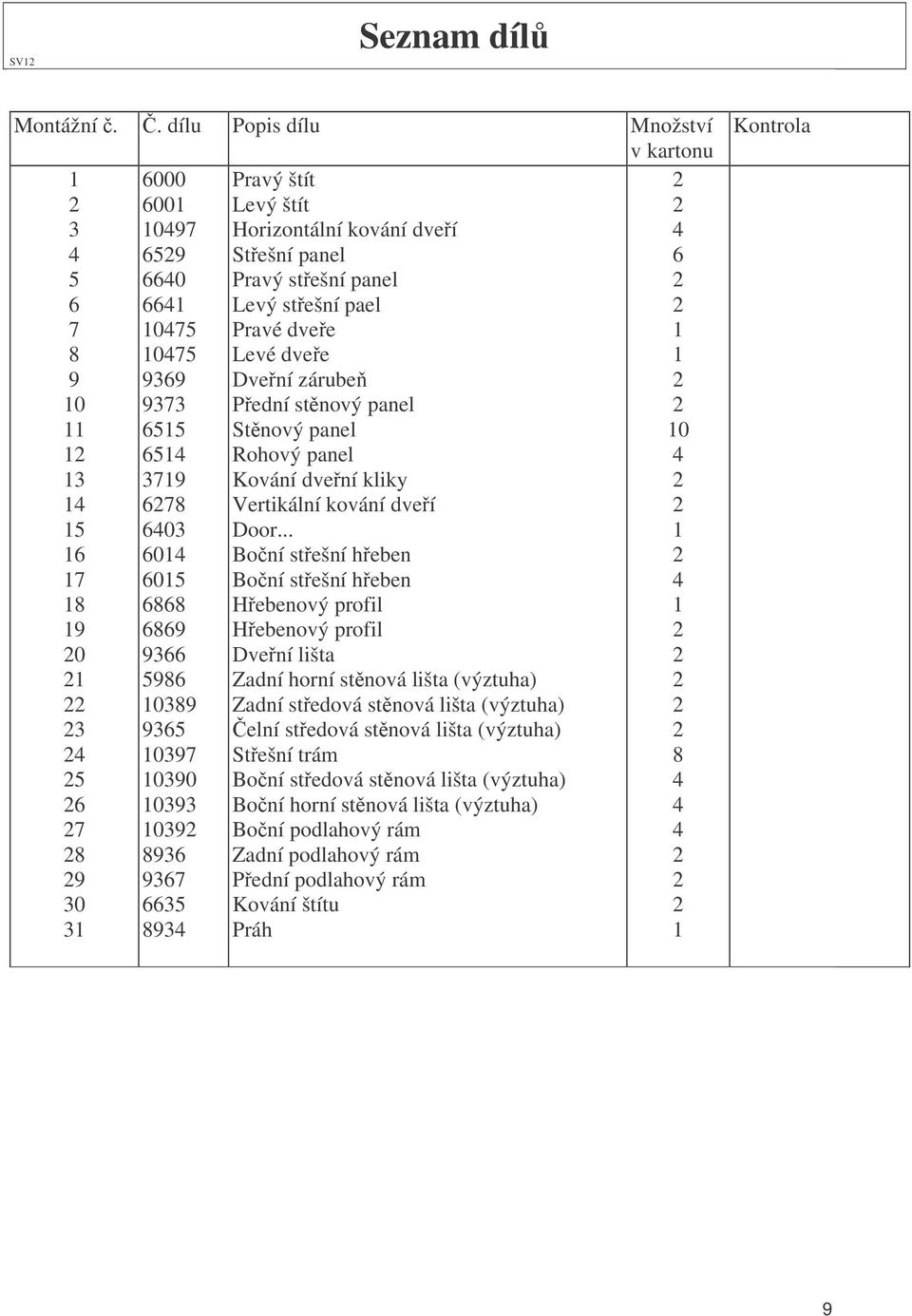

9 SV1 Seznam díl Montážní.. dílu Popis dílu Množství v kartonu Pravý štít 6001 Levý štít Horizontální kování dveí Stešní panel Pravý stešní panel Levý stešní pael Pravé dvee Levé dvee Dvení zárube Pední stnový panel Stnový panel Rohový panel Kování dvení kliky Vertikální kování dveí Door Boní stešní heben Boní stešní heben Hebenový profil Hebenový profil Dvení lišta Zadní horní stnová lišta (výztuha) Zadní stedová stnová lišta (výztuha) elní stedová stnová lišta (výztuha) Stešní trám Boní stedová stnová lišta (výztuha) Boní horní stnová lišta (výztuha) Boní podlahový rám Zadní podlahový rám Pední podlahový rám Kování štítu Práh 1 Kontrola 9

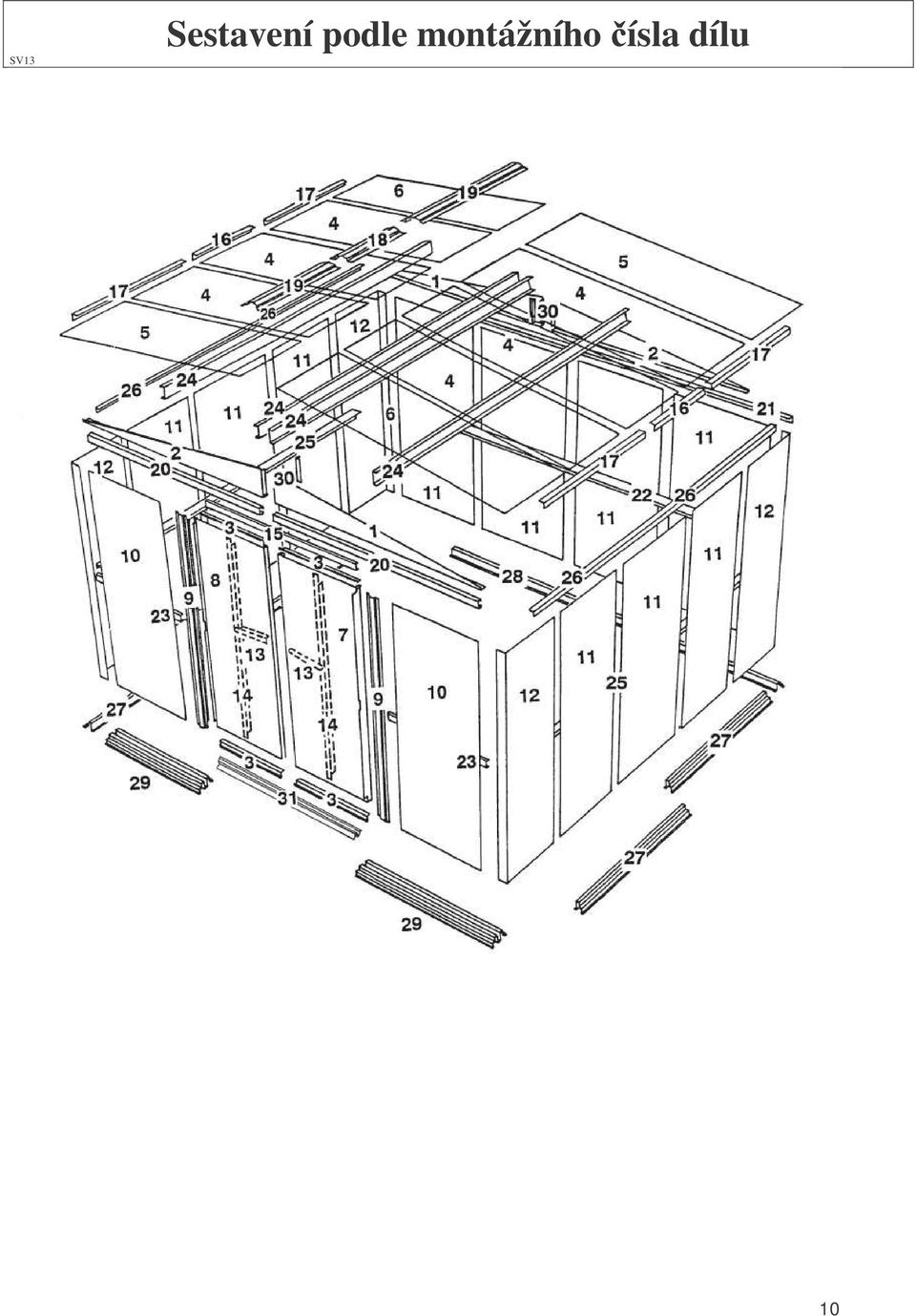

10 SV13 Sestavení podle montážního ísla dílu 10

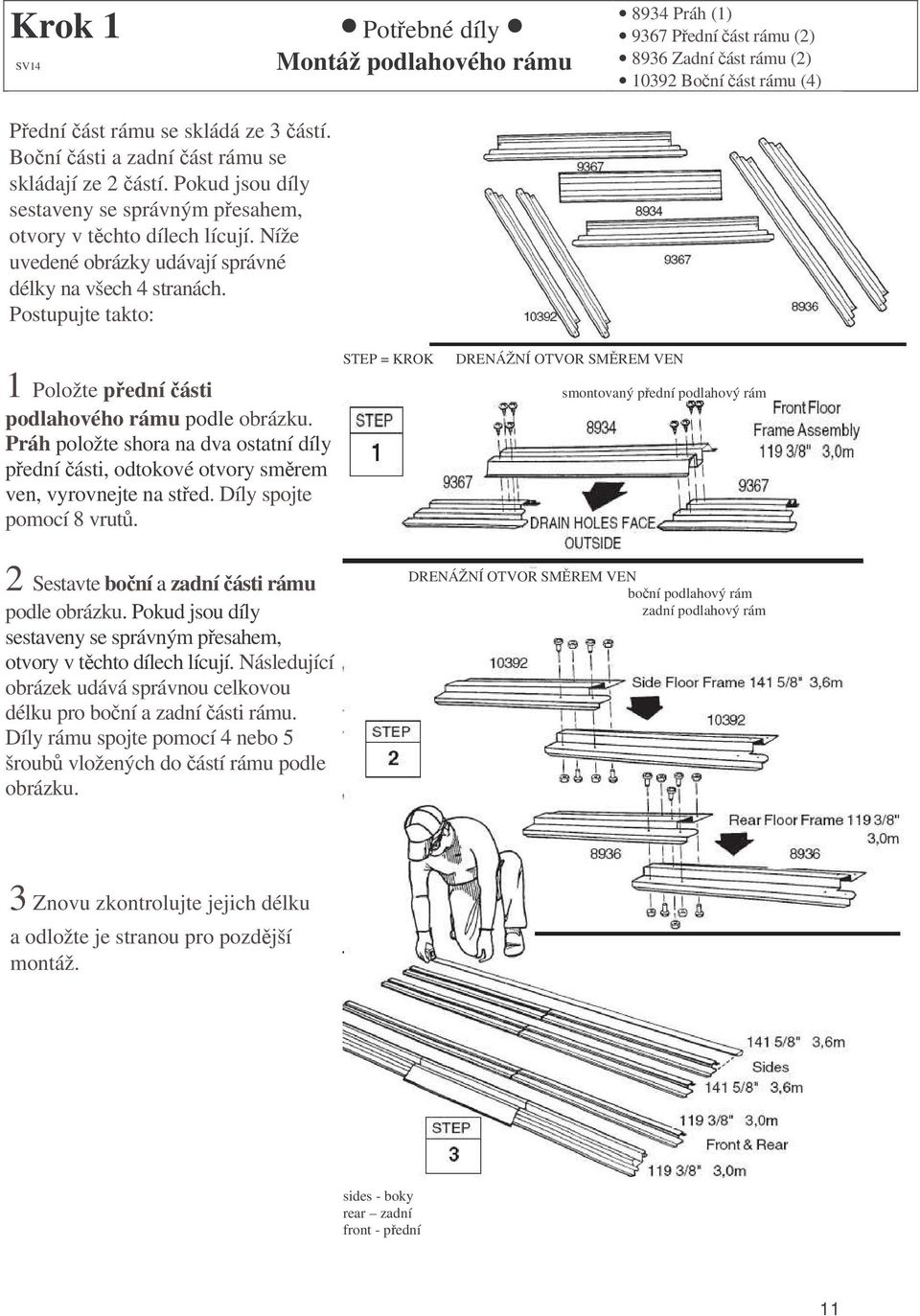

11 Krok 1 SV14 Montáž podlahového rámu 8934 Práh (1) 9367 Pední ást rámu () 8936 Zadní ást rámu () 1039 Boní ást rámu (4) Pední ást rámu se skládá ze 3 ástí. Boní ásti a zadní ást rámu se skládají ze ástí. Pokud jsou díly sestaveny se správným pesahem, otvory v tchto dílech lícují. Níže uvedené obrázky udávají správné délky na všech 4 stranách. Postupujte takto: 1 Položte pední ásti podlahového rámu podle obrázku. Práh položte shora na dva ostatní díly pední ásti, odtokové otvory smrem ven, vyrovnejte na sted. Díly spojte pomocí 8 vrut. STEP = KROK DRENÁŽNÍ OTVOR SMREM VEN smontovaný pední podlahový rám Sestavte boní a zadní ásti rámu podle obrázku. Pokud jsou díly sestaveny se správným pesahem, otvory v tchto dílech lícují. Následující obrázek udává správnou celkovou délku pro boní a zadní ásti rámu. Díly rámu spojte pomocí 4 nebo 5 šroub vložených do ástí rámu podle obrázku. DRENÁŽNÍ OTVOR SMREM VEN boní podlahový rám zadní podlahový rám 3 Znovu zkontrolujte jejich délku a odložte je stranou pro pozdjší montáž. sides - boky rear zadní front - pední 11

12 Krok SV15 Montáž obvodového rámu 5986 Zadní horní lišta () Zadní stedová lišta () Boní horní lišta (4) Boní stedová lišta (4) ásti rámu vyztužují stny. Tyto ásti budou pozdji umístny na horní hrany zadní stny a boních stn. Postupujte takto: rear wall channel zadní horní lišta side wall angle boní stedová lišta 1 Položte na sebe jednotlivé kusy zadní horní lišty podle obrázku a spojte je navzájem osmi šrouby podle obrázku. Vytvote sestavy boních horních lišt tak, že je položíte na sebe s pesahem a spojíte je navzájem osmi šrouby podle obrázku. 3 Piložte k sob s pesahem podle obrázku zadní stnové lišty a spojte je navzájem šroubem v prostedním otvoru. 4 Vytvote sestavy boních stedových lišt tak, že je položíte na sebe s pesahem podle obrázku. Každou sestavu navzájem spojte jedním šroubem do velkého otvoru na konci každého dílu. 5 Sestavené díly odložte stranou. Použijete je pozdji. step = krok rear w.ch. = výztuha zadní stny side w. ch. = výztuha boní stny rear. w. a. = zadní stnová lišta side w. a = boní stnové lišty assem. = sestavy 1

13 Krok 3 SV16 Montáž stešního nosníku Stešní nosník (8) Stešní nosníky spojují štíty a nesou stešní panely. Hlavní stešní nosník se skládá ze 4 pekrývajících se a uprosted spojených kus, zadními stnami k sob. Levá i pravá polovina sestavy stešního nosníku se skládají vždy ze kus. Tip: Tyto kusy je nutno do sebe zatlait, takže se spojí až po zatlaení vtší silou. 1 Vložte konec jednoho stešního nosníku do konce druhého tak, aby se pekrývalo 6 otvor v každém dílu. Postupn stejným zpsobem sestavte 4 stešní nosníky. Zatím nevkládejte šrouby. Vezmte navzájem stlaené stešní nosníky a spojte je podle obrázku tak, aby vytvoily hlavní stešní nosník. Pidržte je u sebe a spojte je 14 šrouby. Smontujte pouze jeden zdvojený nosník. 3 Spojte další navzájem stlaené ásti stešního nosníku pomocí 8 šroub, takže vytvoíte levou a pravou sestavu stešního nosníku. 4 Odložte je stranou pro pozdjší montáž. STEP = KROK; assembled.. smontovaný; end view pohled z boku Build one = Vytvote jeden zdvojený hlavní stešní nosník pro heben stechy Build two = Vytvote dv sestavy jednoduchých nosník 13

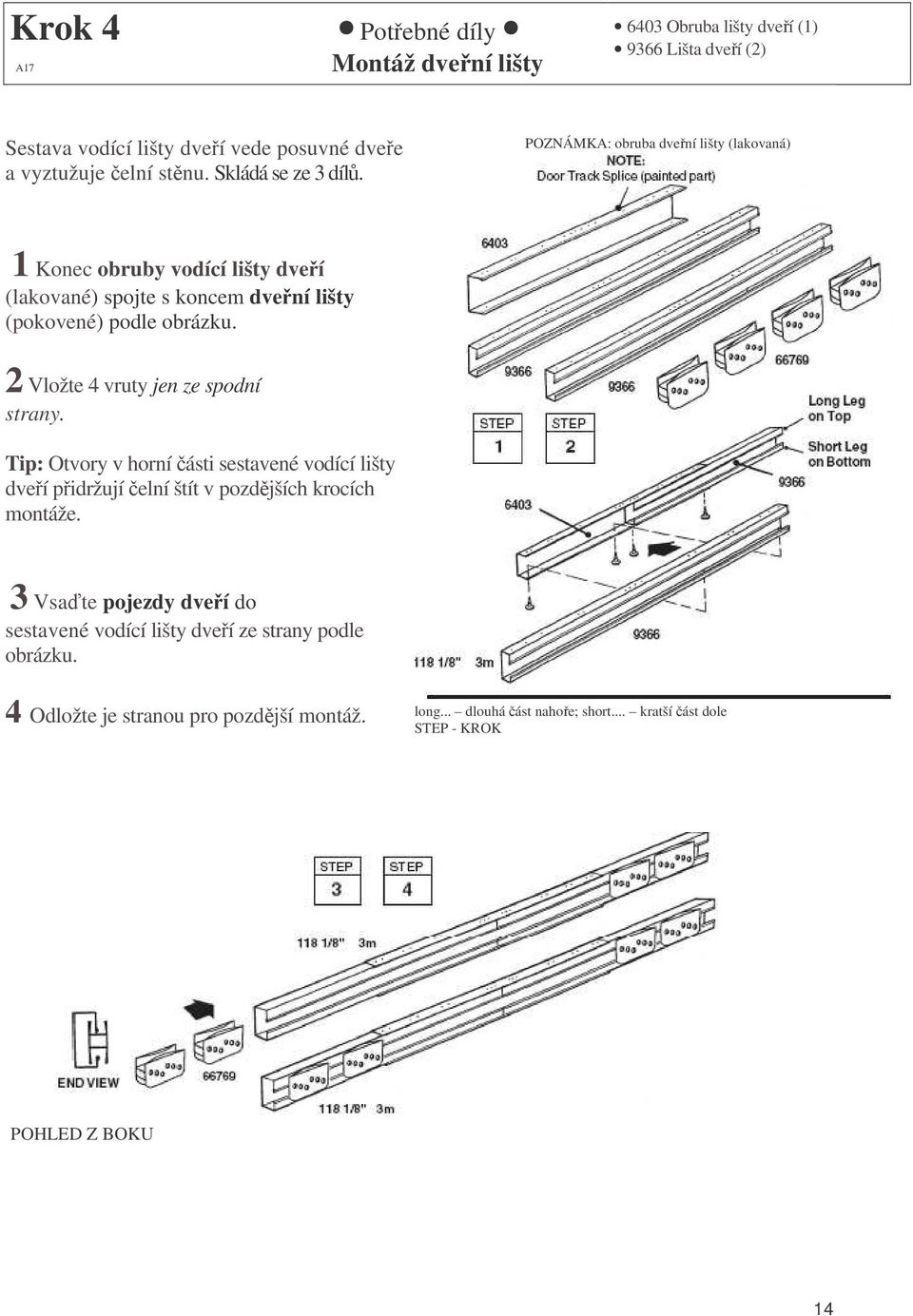

14 Krok 4 A17 Montáž dvení lišty 6403 Obruba lišty dveí (1) 9366 Lišta dveí () Sestava vodící lišty dveí vede posuvné dvee a vyztužuje elní stnu. Skládá se ze 3 díl. POZNÁMKA: obruba dvení lišty (lakovaná) 1 Konec obruby vodící lišty dveí (lakované) spojte s koncem dvení lišty (pokovené) podle obrázku. Vložte 4 vruty jen ze spodní strany. Tip: Otvory v horní ásti sestavené vodící lišty dveí pidržují elní štít v pozdjších krocích montáže. 3 Vsate pojezdy dveí do sestavené vodící lišty dveí ze strany podle obrázku. 4 Odložte je stranou pro pozdjší montáž. long... dlouhá ást nahoe; short... kratší ást dole STEP - KROK POHLED Z BOKU 14

15 Krok 5 SW18 Podlahový rám Pední ást rámu (1) Boní ást rámu () Zadní ást rámu (1) 1 Položte na podklad podlahový rám, který jste sestavili už díve. V každém rohu spojte rám dvma vruty podle obrázku. V pedních rozích vete šrouby zdola nahoru, s maticí nahoe. STEP = KROK RIGHT REAR = PRAVÝ HORNÍ RIGHT FRONT = PRAVÝ PEDNÍ FRONT = ELO Rozmte úhlopíky podlahového rámu. Jsou-li ob úhlopíky stejné, tvoí rám tverec. POZNÁMKA Pokud používáte devenou nebo betonovou desku, ješt k ní nepipevujte rám. Ukotví se celý domek na závr montáže. Pokud jsou úhlopíky stejné, tvoí podlahový rám tverec. level - vyrovnat POZNÁMKA Pokud jste zakoupili sadu podlahového rámu, je teba ji nyní instalovat. Podlahový rám musí být vodorovný a musí tvoit tverec, jinak se nebudou otvory shodovat. 15

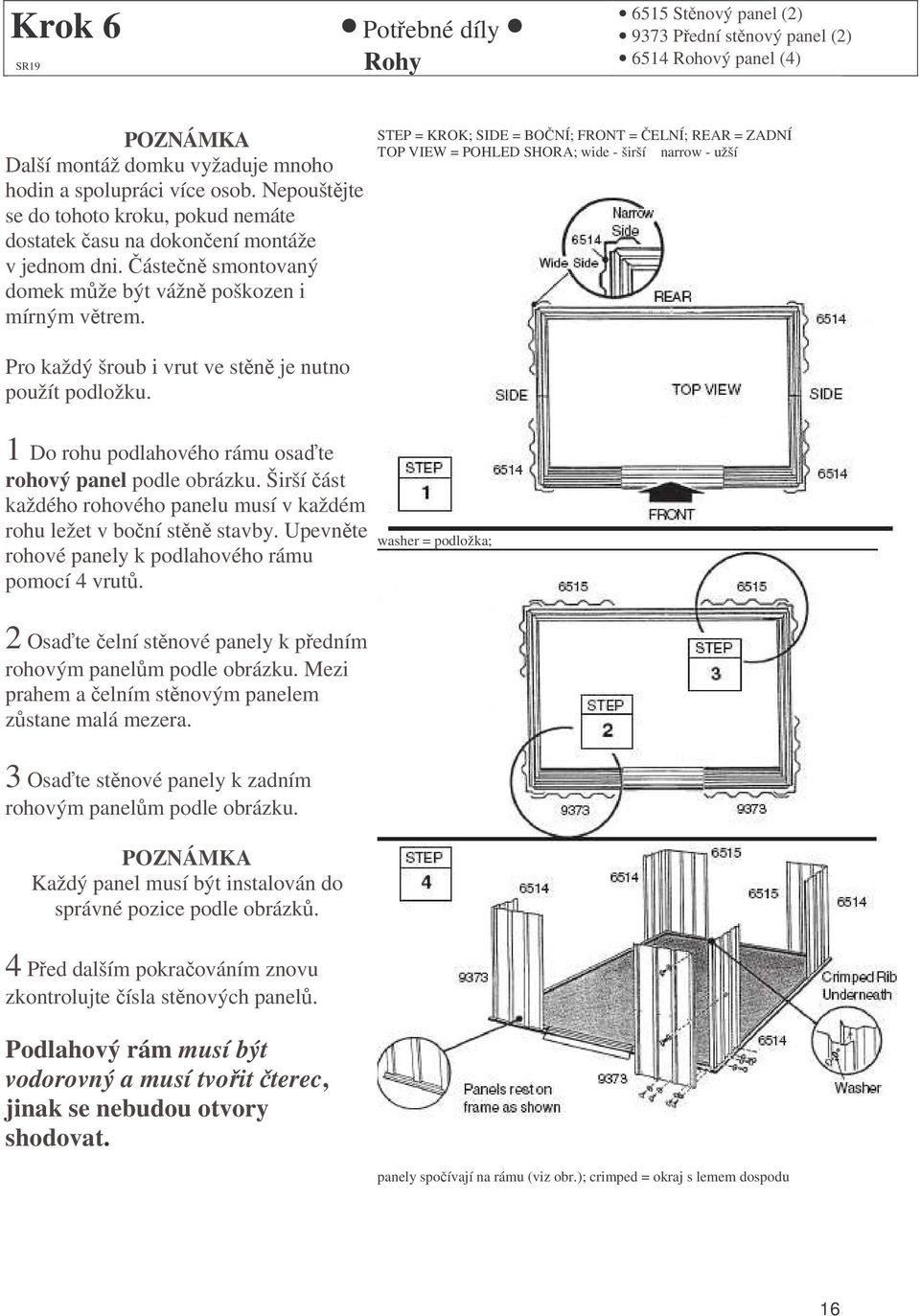

16 Krok 6 SR19 Rohy 6515 Stnový panel () 9373 Pední stnový panel () 6514 Rohový panel (4) POZNÁMKA Další montáž domku vyžaduje mnoho hodin a spolupráci více osob. Nepouštjte se do tohoto kroku, pokud nemáte dostatek asu na dokonení montáže v jednom dni. ásten smontovaný domek mže být vážn poškozen i mírným vtrem. Pro každý šroub i vrut ve stn je nutno použít podložku. STEP = KROK; SIDE = BONÍ; FRONT = ELNÍ; REAR = ZADNÍ TOP VIEW = POHLED SHORA; wide - širší narrow - užší 1 Do rohu podlahového rámu osate rohový panel podle obrázku. Širší ást každého rohového panelu musí v každém rohu ležet v boní stn stavby. Upevnte rohové panely k podlahového rámu pomocí 4 vrut. washer = podložka; Osate elní stnové panely k pedním rohovým panelm podle obrázku. Mezi prahem a elním stnovým panelem zstane malá mezera. 3 Osate stnové panely k zadním rohovým panelm podle obrázku. POZNÁMKA Každý panel musí být instalován do správné pozice podle obrázk. 4 Ped dalším pokraováním znovu zkontrolujte ísla stnových panel. Podlahový rám musí být vodorovný a musí tvoit terec, jinak se nebudou otvory shodovat. panely spoívají na rámu (viz obr.); crimped = okraj s lemem dospodu 16

17 Krok 7 Stedové rámy Smontovaná zadní stedová lišta (1) Smontovaná boní stedová lišta () SR0 Stedové výztuhy zpevují zadní a boní stny. STEP = KROK FRONT = P EDNÍ ÁST 1 Pipevnte zadní stedovou lištu ke stedm zadních stnových panel pomocí vrut. Pipevnte boní stedovou lištu ke stedm boních stnových panel pomocí vrut. Vzájemné pesahy výztuh v rozích spojte na dvou místech šrouby a maticemi (viz obr.) POZNÁMKA Výztuhy stn za pedními stnovými panely budou instalovány pozdji. 17

18 Krok 8 SQ1 Horní rámy Sestava dvení lišty (1) Smontovaná zadní horní lišty ( Smontovaná stedová horní lišta () Horní rám vyztužuje boní stny a vytváí prostor pro pipojení štít, které podpírají stechu. 1 Pipevnte zadní stnovou lištu podél horních hran zadních stnových panel pomocí vrut Pipevnte boní stnové lišty podél horních hran boních stnových panel pomocí vrut. Stnové lišty se musí v rozích pekrývat. 3 Sestavu vodící lišty dveí pipevnte (otvory smují nahoru) k horním koncm pedních rohových sloupk vždy 1 vrutem v každém rohu. Viz obrázek. wall... = stnové úhelníky musí smovat dovnit budovy STEP - KROK long = delší píruba nahoe open. = výezem dovnit short = kratší píruba dole. wall angles stnové lišty musí smovat smrem dovnit budovy front = elo 18

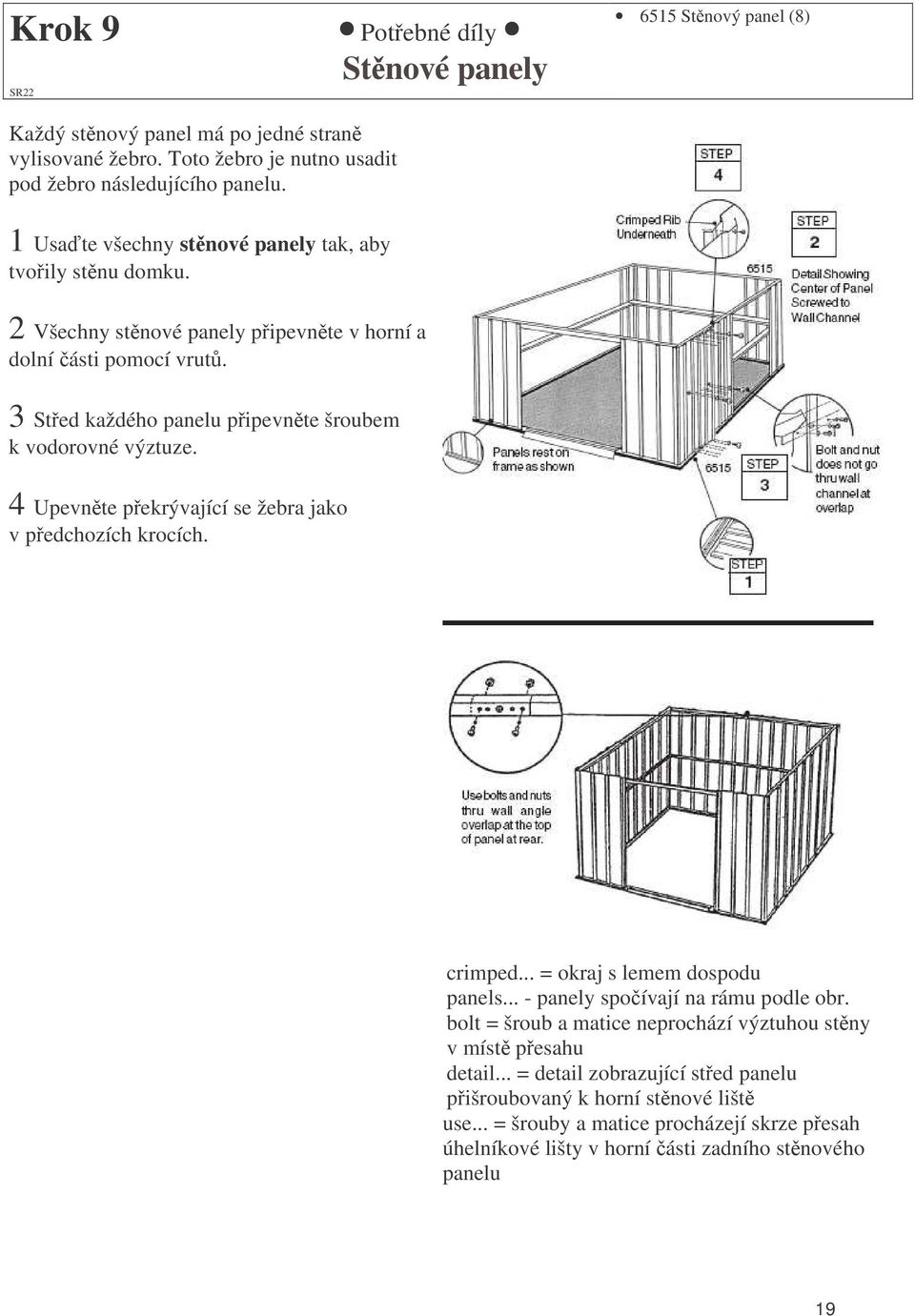

19 Krok 9 SR Stnové panely 6515 Stnový panel (8) Každý stnový panel má po jedné stran vylisované žebro. Toto žebro je nutno usadit pod žebro následujícího panelu. 1 Usate všechny stnové panely tak, aby tvoily stnu domku. Všechny stnové panely pipevnte v horní a dolní ásti pomocí vrut. 3 Sted každého panelu pipevnte šroubem k vodorovné výztuze. 4 Upevnte pekrývající se žebra jako v pedchozích krocích. crimped... = okraj s lemem dospodu panels... - panely spoívají na rámu podle obr. bolt = šroub a matice neprochází výztuhou stny v míst pesahu detail... = detail zobrazující sted panelu pišroubovaný k horní stnové lišt use... = šrouby a matice procházejí skrze pesah úhelníkové lišty v horní ásti zadního stnového panelu 19

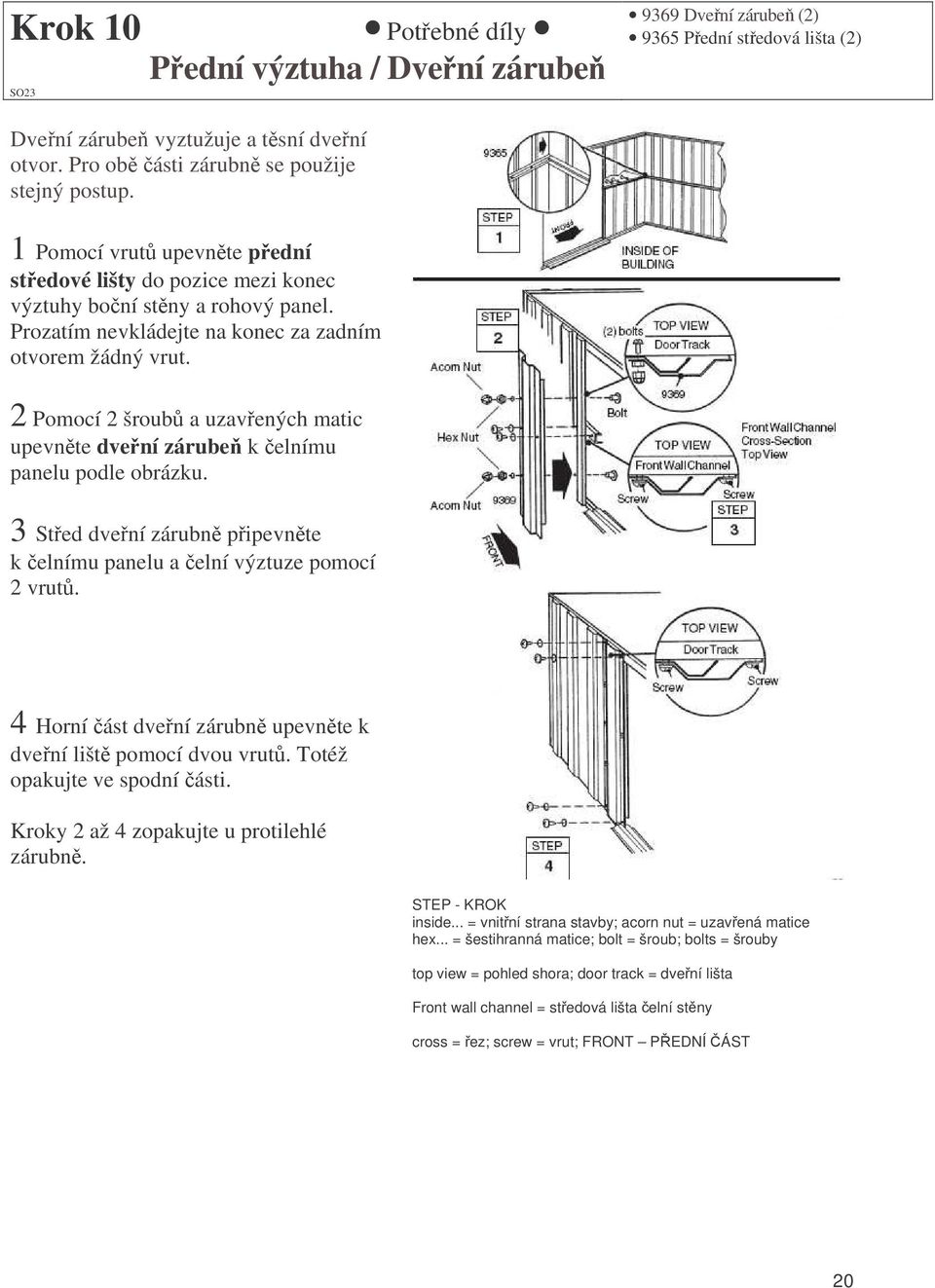

20 Krok 10 SO3 Pední výztuha / Dvení zárube 9369 Dvení zárube () 9365 Pední stedová lišta () Dvení zárube vyztužuje a tsní dvení otvor. Pro ob ásti zárubn se použije stejný postup. 1 Pomocí vrut upevnte pední stedové lišty do pozice mezi konec výztuhy boní stny a rohový panel. Prozatím nevkládejte na konec za zadním otvorem žádný vrut. Pomocí šroub a uzavených matic upevnte dvení zárube k elnímu panelu podle obrázku. 3 Sted dvení zárubn pipevnte k elnímu panelu a elní výztuze pomocí vrut. 4 Horní ást dvení zárubn upevnte k dvení lišt pomocí dvou vrut. Totéž opakujte ve spodní ásti. Kroky až 4 zopakujte u protilehlé zárubn. STEP - KROK inside... = vnitní strana stavby; acorn nut = uzavená matice hex... = šestihranná matice; bolt = šroub; bolts = šrouby top view = pohled shora; door track = dvení lišta Front wall channel = stedová lišta elní stny cross = ez; screw = vrut; FRONT PEDNÍ ÁST 0

21 Krok 11 SQ4 Montáž štítu 6000 Pravý štít () 6001 Levý štít () 5971 Kování stešního nosníku (4) Štít se umístí shora na pední a zadní stnu a na nj se instalují stešní nosníky. POZNÁMKA ásti štítu jsou zabaleny dohromady a mohou být považovány za jeden kus. Ped použitím je opatrn oddlte. 1 Pipevnte 4 kování stešního rámu ke štítm pomocí dvou šroub, podložek a matic. POZNÁMKA Montážní píruba kování musí smovat ke stedu štítu a otvory, které jsou nejblíže u sebe, musí být nahoe. ELO STEP = KROK roof... podpry stešního trámu washer - podložka 1

22 Krok 1 SQ5 Štíty / Podpry Levá ást štítu () Pravá ást štítu () 6635 Kování štítu () 1 Zdvihnte levou i pravou ást štítu a pomocí vrut upevnte k zadní lišt. Upozornní: Na pedním štítu vynechejte vruty, které jsou nejblíže k stedové ásti štítu. V zadním štítu použijte v míst pekryvu se zadní lištou šroub a matici. Spojte levou a pravou ást štítu s kováním štítu pomocí šroubu a matice jen ve spodním otvoru. 3 Zopakujte kroky 1 a pro dvení lištu v elní stn domku a s výjimkou podpr je upevnte podle obrázku. STEP = KROK; gable štít, gable brace podpra, track... kování

23 Krok 13 SQ6 Stešní nosníky Smontovaný hlavní stešní nosník (1) Smontované pomocné stešní nosník y () 1 Rozevete ob poloviny hlavního stešního nosníku a upevnte jej k výztuze elního štítu. Roof... = stešní nosník (jednoduchý) Druhý konec zdvojeného hlavního nosníku upevnte k výztuze zadního štítu. 3 Pomocné stešní nosníky upevnte malými otvory nahoru pomocí šroub a matic podle obrázku. STEP - KROK spread... = rozevete ob poloviny hlavního stešního nosníku Roof beam (double) = stešní nosník (dvojitý) 3

24 Krok 14 SQ7 Pravý stešní panel 6640 Pravý stešní panel (1) Stešní panely se nejlépe instalují z žebíku. S jejich instalací zante v pravém zadním rohu domku. Pod každý vrut i matici musí být vložena podložka. STEP = KROK POZNÁMKA Znovu pemte úhlopíky domku a upravte polohu, aby stavba tvoila tverec a stála vodorovn. Tím se usnadní montáž stešních panel a otvory se budou shodovat. Zatím neprovádjte ukotvení podlahového rámu. POZNÁMKA Pokud jste si zakoupili vyztužovací sadu, sestavte ji ped montáží stešních panel. 1 Panely umisujte podle jejich ísel. Uložte je podél budovy v poadí, ve kterém mají být instalovány. Usate pravý stešní panel na pravý zadní roh a upevnte jej na štít a na stešní nosníky pomocí vrut, šroub a matic. Zatím ješt neupevujte spodní okraj panelu k boní úhelníkové lišt. FRONT = ELO pravý stešní panel Tip: Šrouby vkládejte v poadí podle obrázku. front = elo nut matice; bolt šroub; washer - podložka; gable štít 4

25 Krok 15 SQ8 Montáž stechy 6641 Levý stešní panel (1) 659 Stešní panel () 6869 Hebenový profil (1) 1 Instalujte levý stešní panel na levý zadní roh stechy. STEP = KROK Instalujte stešní panely v poadí uvedeném na pedchozí stran. Pi upevování panel dodržujte poadí. POZNÁMKA Úzké žebro stešního panelu se pekryje širokým žebrem sousedního panelu, pokud lze. 3 Spoj v míst hebenu pekryjte izolaní ochrannou páskou. Odvite pásku a pitlate ji na hebenový styk pokaždé, když položíte stešní panel. Zatím pásku nestíhejte. screws... = vruty do stešního nosníku fasten... = upevnte v pekrytí vrutem do not... = zatím neupevujte 4 Na stechu instalujte hebenový profil 6869 pomocí šroub a matic. 5 Upevnte k sob žebra stešních panel, štítovou krytku a hebenový profil pomocí šroub a matic. STEP KROK weather... tsnicí páska left roof.. levý stešní panel roof.. stešní panel 5

26 Krok 16 SQ9 Montáž stechy 659 Stešní panel () 6868 Hebenový profil (1) 1 Odvite izolaní ochrannou pásku a pitlate ji, instalujte stešní panely. Instalujte druhý hebenový profil 6868 tak, aby pesahoval pes první. Vyrovnejte otvory, aby se pekrývaly, a upevnte je pomocí šroub a matic. POZNÁMKA Pokud se otvory ve stešním nosníku neshodují s otvory ve stešním panelu, posute domek zleva doprava. Pokud to nepomže, domek zejm nestojí vodorovn. Pizdvihnte rohy, aby se otvory shodovaly. weather... = ochranná tsnící páska roof.. = stešní panel 6

27 Krok 17 SQ30 Montáž stechy 659 Stešní panel () 6641 Levý stešní panel (1) 6869 Hebenový profil (1) 6640 Pravý stešní panel (1) 1 Stejným postupem jako pedtím instalujte stešní panely, levý a pravý stešní panel, hebenový profil 6869 a pravý stešní panel. Upevnte k sob žebra stešních panel, štítovou krytku a hebenový profil pomocí šroub a matic. 3 Upevnte spodní konec panel k boním stnovým lištám pomocí vrut a matic. peak... = štítová krytka cut... = odstihnte ochrannou pásku a zahnte dol. 7

28 Krok 18 SQ31 Stešní lišta 6015 Boní stešní lišta (4) 6014 Boní stešní lišta () 1 Po obou stranách domku pipevnte na každém pesahu panel ásti boní stešní lišty ke spodním okrajm stešních panel. POZNÁMKA Jeden vrut upevuje vždy dva kusy v míst jejich pesahu. Palcem a ukazovákem pihnte v rohu spodní pírubu boní stešní lišty smrem dovnit tak, aby pravá a levá stešní lišta lícovala s pravým a levým rohem. 3 Upevnte ukonovací lišty stechy k boní lišt pomocí vrutu. roof trim = boní stešní lišta roof trim cap = krytka stešní lišty tuck... = Zatlate pírubu, aby se uvnit shodovala se stešní lištou 8

29 Krok 19 SQ3 Montáž dveí 3719 Kování madla dveí () Pravé a levé dvee () Horizontální kování dveí (4) 678 Vertikální kování dveí () Na této stránce je uveden postup montáže pravých dveí. Montáž levých dveí se provede stejným postupem. Každý šroub a vrut ve dveích musí být podložen podložkou. Postupujte takto: STEP = KROK right... pravé dvee; left... levé dvee 1 Pipevnte kování madla dveí a madlo na dvee 1 šroubem podle obrázku. Šroub zatím neutahujte. Kování madla otote k otvoru ve stedu dveí a vložte vrut. 3 Pidržte vertikální kování dveí na stedu vnitní strany dveí a otoením vrutu zajistte vertikální výztuhu i kování madla dveí ve správné poloze. Pipevnte je ke dveím nad stedem a pod stedem pomocí vrut. 4 Do dveního madla vložte druhý šroub a oba šrouby utáhnte. 5 Na horní a dolní hranu osate vodorovné kování a upevnte je vždy 1 šroubem uprosted. 6 Upevnte vodící kování dveí pomocí šroub odle obrázku. 7 Kroky 1 až 6 zopakujte pro levé dvee. POHLED Z BOKU horizontal... horizontální kování; door dvee; washer podložka; guide vedení dveí 9
