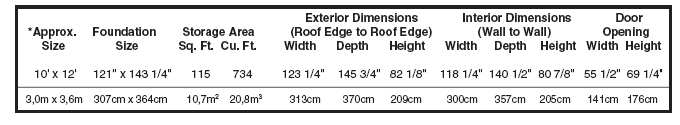

1 SX01 Uživatelská píruka & návod k montáži Model. ED1012-B1 GD1012-D Konstrukní rozmry * velikost zaokrouhlena na nejbližší celou stopu (1 stopa = 30,5 cm) UPOZORNNÍ: NKTERÉ DÍLY MAJÍ OSTRÉ HRANY. PROTO BUTE PI MANIPULACI S NIMI OPATRNÍ, ABYSTE NEDOŠLO KE ZRANNÍ. Z BEZPENOSTNÍCH DVOD SI PED MONTÁŽÍ PETTE INFORMACE O BEZPENOSTI, KTERÉ JSOU OBSAŽENY V TÉTO PÍRUCE. PI MANIPULACI S KOVOVÝMI ÁSTMI NOSTE RUKAVICE. *Rozmry cca Rozmry základny Skladovací prostory Vnjší rozmry Vnitní rozmry Dvee (roh stechy-roh stechy) (stna-stna) Otevírání Šíka Hloubka Výška Šíka Hloubka Výška Šíka Výška

2 A2 NEŽ ZANETE... Uživatelská píruka: Ped zahájením montáže se seznamte s píslušnými požadavky stavebního zákona ohledn umístní i základ. Prostudujte si tuto uživatelskou píruku. Píruka obsahuje dležité informace a užitené rady, které mohou montáž zjednodušit a zpíjemnit. Pokyny k montáži: Jsou obsaženy v této píruce a obsahují veškeré informace týkající se Vašeho konstrukního modelu. Ped zahájením montáže si prostudujte všechny pokyny a bhem montáže dodržujte poadí jednotlivých krok, což Vám pomže dosáhnout požadovaného výsledku. Základy a ukotvení: Z dvodu vtší stability je teba skladovací domek ukotvit. Je nutno vytvoit patiný podklad, na kterém bude moci stát domek v rovin. Souástí dodávky není materiál potebný k vytvoení základ a ukotvení. Díly a seznam díl : Ujistte se, zda máte veškeré díly, které budete potebovat k montáži. Na dílech naleznete píslušná ísla díl. Tato ísla (ped -) musí souhlasit s ísly v seznamu díl. Seznam díl naleznete na stran 9.. Pokud zjistíte, že uritý díl chybí, kontaktujte svého prodejce Porovnejte seznam díl s obsahem karton. Nejdíve se spojují nkteré jednotlivé díly do vtších celk, které se použijí pi další montážní innosti. Seznamte se s náadím a spojovacími prvky, které usnadní montáž. Jsou zabaleny v kartonech a slouží k urychlení montáže. 2

3 A3 NAPLÁNUJTE SI... Pedpov poasí: den montáže by ml být beze srážek a vtru. Nedoporuujeme montáž pi vtrném poasí. Podklad by ml být suchý a bez bláta. Týmová práce: je-li to možné, mlo by se na montáži domku podílet dv i více osob. Jedna osoba mže instalovat ásti nebo panely a druhá osoba mže pipravovat spoje a náadí. Náadí a nástroje: pi montáži domku budete potebovat následn vyobrazené základní náadí a nástroje. Nejdíve se musíte rozhodnout ohledn zpsobu ukotvení a vytvoení podkladu, poté sestavte kompletní seznam potebného materiálu. Neobejdete se bez - ochranných brýlí - šroubováku (s tvrzenou magnetickou špikou) Upozornní: elektrický šroubovák nebo rychlovrtaka mže urychlit montáž až o 40 %. Neobejdete se bez - pracovních rukavic - štaflí - pracovního nože/nžek - kleští - vodováhy - svinovacího metru Šetí as - klí - elektrická/bezšrová vrtaka - provázek (pro vyznaení základního rámu) Píprava podkladu - kladivo a hebíky - rý nebo lopata - runí pilka - devo a/nebo beton Výbr a píprava místa montáže: ped montáží je teba vybrat vhodné místo pro umístní domku. Nejvhodnjší je rovný a dobe odvodnný podklad. Nezapomete, že pi montáži budete potebovat volný prostor. Ujistte se, že jste ponechali dostatek místa pro otevírání vstupních dveí a že je kolem domku dostatený pístup pro pipevnní šroub z vnjší strany domku. Než pistoupíte k vlastní montáži, musíte vytvoit základy a pipravit ukotvovací systém. 3

4 A4 BEZPENOST PEDEVŠÍM... Bhem montáže domku je teba dodržovat bezpenostní pokyny. Pi manipulaci s jednotlivými konstrukními díly postupujte opatrn, mohou mít ostré hrany. Bhem montáže nebo údržby noste pracovní rukavice a dlouhé rukávy, chrate si oi. bezpená hrana Pi používání náadí bute opatrní. Pokud budete používat elektrické nástroje, seznamte se s jejich používáním. ostrá hrana ostrá hrana bezpená hrana V míst montáže by se nemly pohybovat dti ani zvíata, jinak hrozí riziko vzniku nehod a úraz z nepozornosti. Pokud chybí nkterý díl, nezaínejte s montáží. Nedostavný domek mže snadno poškodit vítr. Nikdy se neopírejte plnou vahou o stechu domku. Pi používání štaflí se vždy ujistte, že jsou stabiln postavené. Pokud vane vítr, odložte montáž na bezvtrný den. Velké plochy, vystavené vtru, kladou velký odpor, snadno ztratí stabilitu a mohou montáž znan zkomplikovat. 4

5 A5 Web PÉE & ÚDRŽBA... Údržba povrchu: pro zvýšení odolnosti je teba vnjší povrch pravideln istit a ošetovat. Jakmile objevíte poškození i škrábance, vnujte pozornost jejich odstranní. Nejdíve oistte povrch drátným kartáem, omyjte jej vodou a naneste nátr podle pokyn výrobce. Stecha: pomocí dlouhého koštte s jemnými šttinami odstraujte ze stechy listí i sníh. Tžký sníh na steše mže domek poškodit a hrozí rovnž nebezpeí úrazu. Dvee: prostor dveí by ml být bez neistot, jinak hrozí nebezpeí jejich vypadnutí. Dvení závsy by se mly každý rok promazávat. Dvee zavírejte a zamykejte, aby nemohlo dojít k jejich poškození vlivem vtru. Spoje: použijte všechny podložky, které jsou souástí balení. Slouží jako ochrana proti pronikání vlhkosti a zárove jako ochrana ped poškrábáním kovových ástí šrouby. Provádjte pravidelnou kontrolu šroub, matic atd. a podle poteby je utáhnte. Vlhkost: snížení kondenzace dosáhnete tím, že pod celkovou plochu podlahy umístíte píslušnou fólii (parotsná zábrana). Nezapomenete na pravidelné vtrání. Další tipy... ísla díl na panelech odstraníte vodou a mýdlem. Jako ochranu proti pronikání vlhkosti do domku je možné použít silikonové tsnní. V domku by se nemla ukládat bazénová chemie. Holavé látky a žíraviny je teba skladovat ve vzduchotsn uzavených nádobách. Uživatelskou píruku a pokyny k montáži uschovejte pro pípadné budoucí použití.

6 AQ9 Vytvoení základ pro domek PODLAHA... MOŽNOST 1: DEVNÁ DESKA Pokud se rozhodnete pro vytvoení vlastní podlahy, používejte pouze vhodný materiál. Doporuujeme: 2x4 devná prkna (5cm x 10cm) pekližku pro venkovní použití 5/8" (1,5cm) 4 x 8 (122cm x 244cm) galvanizované hebíky pípadn betonové kvádry Základna by mla být rovná (bez vypouklin, vyvýšenin apod.). Potebný materiál zakoupíte v místním obchod se devem. Pi vytvoení podkladu dodržujte následující pokyny (viz rovnž obrázek). Vytvote rám (pomocí galvanizovaných hebík) z ástí o rozmrech 16"/24" (40,6cm/61cm). Vznikne tak vnitní rám (viz schéma). K rámu pichyte pekližku (pomocí galvanizovaných hebík). asová náronost 6-7 hodin. FRONT (DOOR) P EDNÍ STRANA (DVE E) MOŽNOST 2: BETONOVÁ DESKA Deska by mla být silná minimáln 3" až 4" (8-10cm). Musí být rovná, jen tak lze pro rám vytvoit dobrou základnu. Doporuujeme: 1 x 4 prkna (2,5cm x 10cm) (odstraní se po zaschnutí betonu) beton plastovou plachtu 6 dílc (1 dílec = 0,0254 mm) K píprav kvalitního betonu doporuujeme použít sms z 1 ásti cementu + 3 ástí hrubozrnného písku + 2 1/2 ásti jemného písku Píprava místa stavby/vytvoení podkladu 1. V podkladu vykopejte tvercový otvor hluboký 6" (15cm) (odstrate trávu). 2. Otvor vyplte do výšky 4" (10cm) štrkopískem a vrstvu ušlapejte. 3. Štrkopískovou vrstvu zakryjte plastovou plachtou. 4. Vytvote devný rám ze tyech prken 1x4 (2,5cm x 10cm). 5. Otvor a rám vylijte betonem a vytvote betonovou vrstvu o tloušce 4" (8-10cm). Zkontrolujte, zda je povrch dostaten rovný. asová náronost: 3-5 hodin (práce) + 1 týden (zasychání betonu). Upozornní: základ/deska se roztáhne o 9/16" (1,4cm) za podlahový rám, a to na všech tyech stranách. Utsnte ji proto devem a térem (není souástí dodávky) nebo vylijte betonovou vrstvu menší o 9/16". Pozor: rozmry betonové desky bez devných prken FRONT (DOOR) P EDNÍ STRANA (DVE E) MOŽNOST 3: ZPEVNNÝ PODKLAD (PÍSEK, ŠTRK) Zpevnný podklad není vhodný z dvodu pirozeného pohybu spodní pdy a následnému zakivení konstrukce domku. Rovnž vzlínající zemní vlhkost napomáhá korozi všech kov. 6

7 UKOTVENÍ... A10 Ukotvení domku Podlahový rám se ukotvuje až po postavení domku. Doporuené metody ukotvení viz níže. Ukotvení do deva/podpry: Použijte šrouby do deva 1/4". V rámu jsou otvory 1/4" (0,63cm) pro dkladné ukotvení. Ukotvení do betonu: 1. Pro desku z litého betonu nebo stavební základy nebo dlaždice: použijte šrouby se tvercovou hlavou 1/4" x 2". 2. Pro ukotvení již postaveného domku: použijte šrouby se tvercovou hlavou 1/4" x 6". * pi montáži do betonu použijte odpovídají hmoždinky 7

8 SX11 Spojovací prvky... Vyjmte ze sáku, uschovejte do posledního kroku montáže šestihranná matice erný vrut šroub vrut (v balení s vruty) klika podložka kování na stešní trám podpra (8 balení po 40) pojezd spodní vedení dveí krytka stešní lišty krytka (2 pravé a 2 levé) (logo Arrow) tsnicí páska 8

9 SX12 Seznam díl Montážní.. dílu Popis dílu Množství v kartonu elní výztuha stn Lištový sloupek Rohový sloupek Pravý štít Levý štít Boní stnové obložení Stešní panel Pravý stešní panel Levý stešní panel Dvení zárube Vodorovná výztuha dveí Svislá výztuha dveí Zadní stnové obložení Pední stnové obložení Pravé dvee Levé dvee Kování dvení kliky Obruba dvení lišty Boní stešní lišta Boní stešní lišta Heben Heben Dvení lišta Zadní stnová lišta Kování štítu Stešní trám Boní podlahový rám Zadní podlahový rám Pední podlahový rám Sloupek stnového obložení Boní stnová lišta Práh 1 Kontrola 9

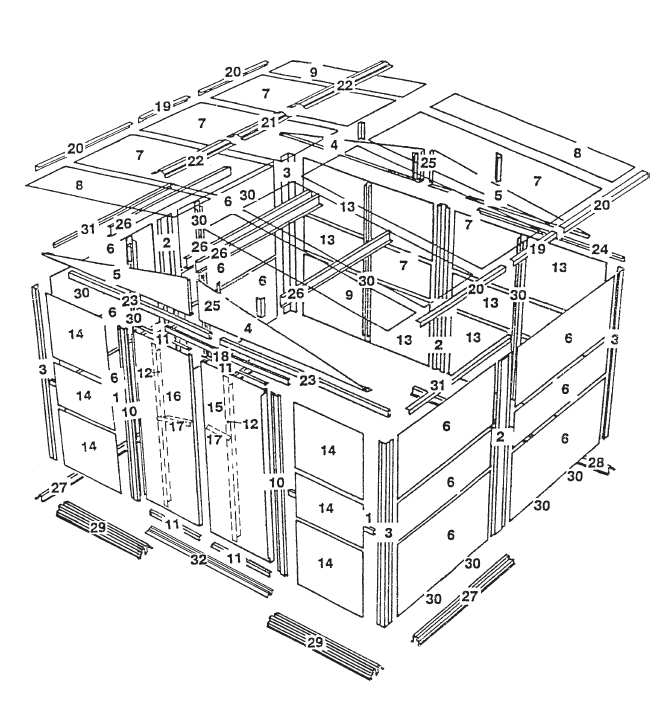

10 SX13 Sestavení podle montážního ísla dílu 10

11 Krok 1 SV14 Montáž podlahového rámu 8934 Práh (1) 9367 Pední ást rámu (2) 8936 Zadní ást rámu (2) 9203 Boní ást rámu (4) Pední ást rámu se skládá ze 3 ástí. Boní ásti a zadní ást rámu se skládají ze 2 ástí. Pokud jsou díly sestaveny se správným pesahem, otvory v tchto dílech se pekrývají. Níže uvedené obrázky udávají správné délky na všech 4 stranách. Postupujte takto: 1 Položte pední ásti podlahového rámu podle obrázku. Práh položte shora na dva ostatní díly pední ásti, odtokové otvory smrem ven, vyrovnejte na sted. Díly spojte pomocí 8 vrut. STEP = KROK montáž pedního podlahového rámu 2 Sestavte boní a zadní ásti rámu podle obrázku. Pokud jsou díly sestaveny se správným pesahem, otvory v tchto dílech se pekrývají. Následující obrázek udává správnou celkovou délku pro boní a zadní ásti rámu. Díly rámu spojte pomocí 4 nebo 5 šroub vložených do ástí rámu podle obrázku. DRENÁŽNÍ OTVOR SMREM VEN boní podlahový rám zadní podlahový rám 3 Znovu zkontrolujte jejich délku a odložte je stranou pro pozdjší montáž. rear zadní front pední Rear = zadní sides = boky 11

12 Krok 2 SX15 Sestavení rámu zadní stnová lišta boní stnová lišta ásti hlavního rámu vyztužují stny. Tyto ásti budou pozdji umístny na horní hrany zadní stny a boních stn. Postupujte takto: 1 Umístte pravou a levou zadní lištu stny s pesahem podle obrázku a navzájem je spojte jedním šroubem ve stedovém otvoru. 2 Sestavte 2 stnové lišty podle obrázku. Spojte každou sadu navzájem jedním šroubem ve stedovém otvoru. 3 Sestavené díly odložte stranou. Použijete je pozdji. STEP - KROK rear wall angle = zadní stnová úhelníková lišta side wall angles = boní stnové úhelníkové lišty 12

13 Krok 3 SV16 Sestavení stešních nosník Stešní nosník (8) Stešní nosníky spojují štíty a nesou stešní panely. Hlavní stešní nosník se skládá ze 4 pekrývajících se a uprosted spojených kus, zadními stnami k sob. Levá i pravá polovina sestavy stešního nosníku se skládají vždy ze 2 kus. Tip: Tyto kusy je nutno do sebe pevn zatlait. 1 Vložte konec jednoho stešního nosníku do konce druhého tak, aby se pekrývalo 6 otvor v každém dílu. Postupn stejným zpsobem sestavte 4 stešní nosníky. Zatím nevkládejte šrouby. 2 Vezmte 2 navzájem stlaené stešní nosníky a spojte je podle obrázku tak, aby vytvoily hlavní stešní nosník. Pidržte je u sebe a spojte je 14 šrouby. Smontujte pouze jeden zdvojený nosník. 3 Spojte další 2 navzájem stlaené ásti stešního nosníku pomocí 8 šroub, takže vytvoíte levou a pravou sestavu stešního nosníku. 4 Odložte je stranou pro pozdjší montáž. STEP = KROK; Assembled smontovaný; end view pohled z boku Build one = Vytvote jeden zdvojený hlavní stešní nosník pro heben stechy Build two = Vytvote dv sestavy jednoduchých nosník 13

14 Krok 4 A17 Montáž vodící lišty dveí 6403 Obruba lišty dveí (1) 9366 Lišta dveí (2) Sestava vodící lišty dveí vede posuvné dvee a vyztužuje elní stnu. Skládá se z 3 díl. UPOZORNNÍ: obruba dvení lišty (lakovaná) 1 Konec obruby vodící lišty dveí (lakované) spojte s koncem dvení lišty (pokovené) podle obrázku. 2 Vložte 4 vruty jen ze spodní strany. Tip: Otvory v horní ásti sestavené vodící lišty dveí pidržují elní štít v pozdjších krocích montáže. 3 Vsate pojezdy dveí do sestavené vodící lišty dveí ze strany podle obrázku (pohled ze strany). 4 Odložte je stranou pro pozdjší montáž. STEP KROK long... dlouhá ást nahoe; short... kratší ást dole POHLED ZE STRANY 14

15 Krok 5 SW18 Podlahový rám smontovaná pední ást podlahy (1) smontovaná boní ást podlahy (2) smontovaná zadní ást podlahy (1) 1 Položte na podklad podlahový rám, který jste sestavili už díve. V každém rohu spojte rám dvma vruty podle obrázku. V pedních rozích vete šrouby zdola nahoru, s maticí nahoe. STEP = KROK RIGHT REAR = PRAVÝ HORNÍ RIGHT FRONT = PRAVÝ PEDNÍ FRONT = ELO 2 Rozmte úhlopíky podlahového rámu. Jsou-li ob úhlopíky stejné, tvoí rám tverec. POZNÁMKA Pokud používáte devenou nebo betonovou desku, ješt k ní nepipevujte rám. Ukotví se celý domek na závr montáže. level vyrovnejte Jsou-li ob úhlopíky stejné, rám tvoí tverec. POZNÁMKA Pokud jste zakoupili sadu podlahového rámu, je teba ji nyní instalovat. Podlahový rám musí být vodorovný a musí tvoit terec, jinak se nebudou otvory na správných místech pekrývat. 15

16 Krok 6 SX19 Sloupky / horní rám 5288 Rohový sloupek (4) POZNÁMKA Zbytek montáže domku vyžaduje mnoho hodin a spolupráci více osob. Nepouštjte se do tohoto kroku, pokud nemáte dostatek asu na dokonení montáže v jednom dni. ásten smontovaný domek mže být vážn poškozen i mírným vtrem. STEP = KROK; SIDE = BONÍ; FRONT = ELNÍ; REAR = ZADNÍ TOP VIEW = POHLED SHORA; 1 Do roh podlahového rámu vsate rohové sloupky podle obrázku. Rohový sloupek upevnte k podlahovému rámu vždy dvma vruty. Až do osazení dveních zárubní podepete rohové sloupky pomocí kolík. 16

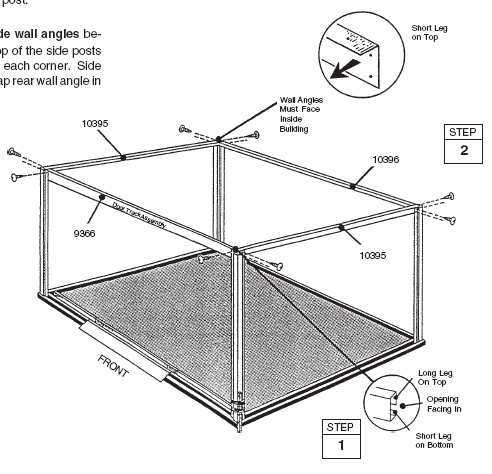

17 Krok 7 SX20 Horní rámy Sestava dvení lišty (1) Sestava zadní stnové lišty (1) Sestava boní stnové lišty (2) Horní rám vyztužuje boní stny a vytváí prostor pro pipojení štít, které podpírají stechu. STEP = KROK 1 Sestavu vodící lišty dveí pipevnte (otvory smují nahoru) k horním koncm pedních rohových sloupk vždy 1 vrutem v každém rohu. Viz obrázek. 2 Pipevnte sestavu zadní stnové lišty k horním koncm zadních rohových sloupk vždy 2 vruty v každém rohu. 3 Pipevnte sestavu boních stnových lišt k horním koncm boních rohových sloupk vždy 2 vruty v každém rohu. Boní lišty stn v rozích pekrývají zadní lišty. Wall = Stnové úhelníkové lišty musí smovat dovnit stavby Short = Krátká píruba nahoe Step = krok Long = Dlouhá píruba dole Opening = Otvorem dovnit Short = Krátká píruba dole 17

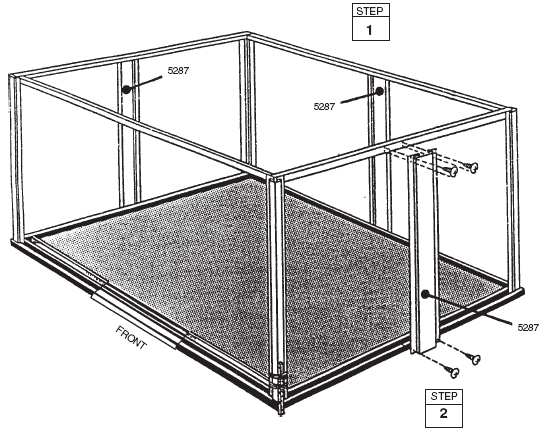

18 Krok 8 SX21 Lištový sloupek zpevuje stny. Lištový sloupek 5287 Lištový sloupek (3) 1 Umístte lištový sloupek do stedu zadní stny a pipevnte jej 4 vruty a maticemi k vodorovné lišt zadní stny a 2 vruty k zadní ásti podlahového rámu. Tip: Sted lišty pro umístní sloupku odmte nebo odpoítejte otvory. 2 Stejným zpsobem pipevnte lištové sloupky po stranách stavby. STEP KROK; FRONT P EDNÍ ÁST 18

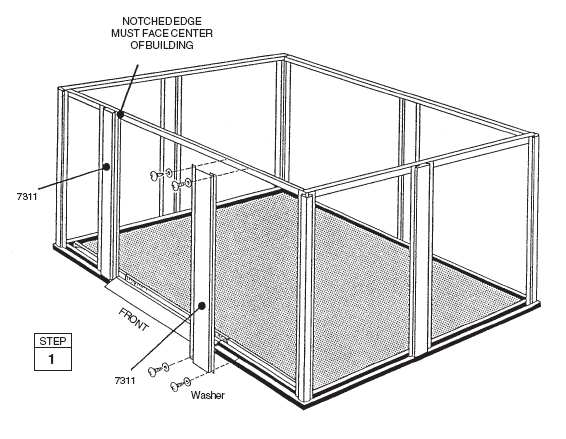

19 Krok 9 SX22 Dvení zárube 7311 Dvení zárube (2) Dvení zárube vyztužuje dvení otvor a zárove tsní. 1 Pomocí 2 vrut pipevnte horní ásti dvení zárubn k dvení lišt. Totéž provete v míst podlahového rámu. Hrana s vruby smuje dovnit stavby. STEP = KROK washer = podložka front = elo HRANA S VRUBY MUSÍ SMOVAT DO BUDOVY 19

20 Krok 10 SX23 Sloupky / elní výztuha 9344 Sloupek stnového obložení (10) 9365 elní výztuha (2) Sloupek stnového obložení tvoí plochu pro montáž stnových panel. SLOUPEK UPEVNTE ZA SPODNÍ OTVOR 1 Od konc stnových lišt namte vyznaené rozmry a mezi každý rohový a lištový sloupek umístte sloupek stnového obložení. Sloupek vsate dovnit lišty a upevnte jej vrutem ve spodním otvoru. 2 Spodní stynou plochu (s velkým otvorem) opete zvenku o bok podlahového rámu. Stynou plochu zatím neupevujte. Stejným postupem osate také zbývající sloupky. 3 elní výztuhu umístte mezi rohový sloupek a dvení zárube. Upevnte ji pomocí 3 vrut. STYNOU PLOCHU ZATÍM NEUPEVUJTE velký otvor STEP - KROK 20

21 Krok 11 SX24 Boní stnové obložení 8584 Boní stnové obložení (12) Každý vrut ve stn musí být podložen podložkou. STEP - KROK 1 Zasate stnový panel do výez v rohovém a lištovém sloupku, plochou hranou nahoru, spodní hrana dosedne na podlahový rám. Tento postup vždy dodržujte. Pomocí vrut upevnte spodní hranu a stynou plochu sloupku k podlahovému rámu. Sted upevnte pomocí vrut ke sloupku stnového obložení. Zatím nepipevujte horní hranu. 2 Stejn vložte další stnové obložení. Poznámka: výez ve spodní hran musí pekrývat plochou hranu pedchozího panelu. V tomto pekrytí upevnte oba panely ke sloupku. 3 Stejn vložte horní stnové obložení. 4 Z vnitní strany domku upevnte panel k rohovým a lištovým sloupkm pomocí vrut. 5 Kroky 1 a 4 zopakujte pro protjší stranu stavby. POZNÁMKA Každý panel musí být instalován ve správné poloze podle obrázku. Podlahový rám musí být vodorovný a musí tvoit terec, jinak se nebudou otvory na správných místech pekrývat. washer = podložka; end view = pohled z boku flat... = plochá hrana; be.. = Pesah každého z panel musí být upevnn jedním vrutem. this.. = TENTO VRUT MUSÍ DRŽET STYNOU PLOCHU SLOUPKU 21

22 Krok 12 SX25 Zadní / pední stnové obložení 8736 Zadní stnové obložení (6) 8737 Pední stnové obložení (6) 1 Zasute zadní panel do drážky v rohovém a lištovém sloupku a upevnte jej k zadnímu rámu podle popisu v pedchozím kroku 11. fasten top = Pipevnte sted horní hrany posledního panelu ke sloupku. 2 Vložte zadní stnové obložení a dokonete celou zadní stnu. Pipevnte sted horní hrany posledního panelu k horní lišt. 3 Zasute pední panel do drážek v rohovém sloupku a ve dvení zárubni. Tento panel je upevnn zevnit pomocí vrut do sloupku a zárubn. fasten rear = Zadní panel pipevnte zevnit k rohovému a lištovému sloupku. 4 Instalujte zbývající elní panely a zkompletujte tak ob elní plochy. step = krok front = elní panely upevnte v rozích a ke dvení zárubni zevnit 22

23 Krok 13 SX26 Konstrukce štítu 6000 Pravý štít (2) 6001 Levý štít (2) 5971 Kování stešního trámu (4) Štít se umístí shora na pední a zadní stnu a na nj se instalují stešní nosníky. POZNÁMKA ásti štítu jsou zabaleny dohromady a mohou být považovány za jeden kus. Ped použitím je opatrn oddlte. 1 Pipevnte 4 kování stešního rámu ke štítm pomocí dvou šroub, podložek a matic. POZNÁMKA Montážní píruba kování musí smovat ke stedu štítu a otvory, které jsou nejblíže u sebe, musí být nahoe. front = elo roof... = Kování stešního nosníku washer = podložka step = krok 23

24 Krok 14 SX27 Štíty / Podpry Levá ást štítu (2) Pravá ást štítu (2) 6635 Kování štítu (2) 1 Zvednte levou i pravou ást štítu a pomocí vrut upevnte k zadní úhelníkové lišt. 2 Spojte levou a pravou ást štítu s kováním štítu pomocí šroubu jen ve spodním otvoru. 3 Zopakujte kroky 1 a 2 pro dvení lištu v elní stn domku a s výjimkou podpr je upevnte podle obrázku. step = krok gable = štít gable brace = kování štítu track... = podpry 24

25 Krok 15 SX28 Stešní nosníky Hlavní stešní nosník (1) Pomocný stešní nosník (2) 1 Rozevete ob poloviny hlavního stešního nosníku a upevnte jej k výztuze elního štítu. 2 Druhý konec zdvojeného hlavního nosníku upevnte k výztuze zadního štítu. 3 Pomocné stešní nosníky upevnte malými otvory nahoru šrouby podle obrázku. STEP - KROK Roof... = stešní nosník (jednoduchý) spread... = rozevete ob poloviny hlavního stešního nosníku Roof...= stešní nosník (dvojitý) 25

26 Krok 16 SX29 Pravý stešní panel 6640 Pravý stešní panel (1) Stešní panely se nejlépe instalují z žebíku. S jejich instalací zante v pravém zadním rohu domku. Pod každý vrut i šroub musí být vložena podložka. POZNÁMKA Znovu pemte úhlopíky domku a upravte polohu, aby stavba tvoila tverec a stála vodorovn. Tím se usnadní montáž stešních panel a otvory budou umístny správn. POZNÁMKA Pokud jste si zakoupili vyztužovací sadu, sestavte ji ped montáží stešních panel. KROK 2 1 Panely umisujte podle jejich ísel. Dodržujte poadí a pozici, do které mají být umístny. 2 Usate pravý stešní panel na pravý zadní roh a upevnte jej na štít a na stešní nosníky pomocí šroub a matic podle obrázk. Zatím ješt neupevujte spodní okraj panelu k boní úhelníkové lišt. Tip: Šrouby vkládejte v poadí podle obrázku. step = krok front = elo right..= pravý stešní panel screws = vruty 26

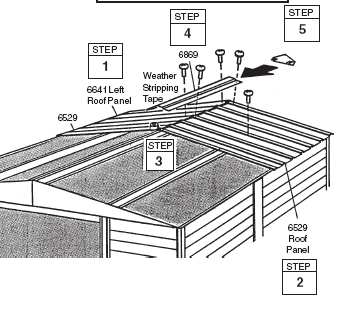

27 Krok 17 SX30 Heben a stešní panely 6641 Levý stešní panel (1) 6529 Stešní panel (2) 6869 Heben (1) 1 Instalujte levý stešní panel 6641 na levý zadní roh stechy. 2 Spoj v míst hebenu pekryjte izolaní ochrannou páskou. Odvite pásku a pitlate ji na hebenový styk pokaždé, když položíte stešní panel. Zatím pásku nestíhejte. 3 Instalujte 2 stešní panely 6529 vedle sebe. Zatím ješt neupevujte spodní okraj panelu k boní úhelníkové lišt. Pokraujte v zakrývání hebenové mezery páskou. POZNÁMKA Úzké žebro stešního panelu se pekryje širokým žebrem sousedního panelu, pokud lze. left = levý stešní panel weather.. = ochranná tsnící páska roof... = stešní panel screws... = vrutyy do stešního nosníku fasten... = Upevnte v pekrytí šroubem do not... = Zatím neupevujte 4 Na dokonenou stechu upevnte pomocí šroub a matic první hebenový profil Zatím neupevujte konce hebenového profilu. 5 Upevnte k sob žebra stešních panel, štítovou krytku a hebenový profil pomocí šroub a matic. POZNÁMKA Pokud se otvory ve stešním nosníku neshodují s otvory ve stešním panelu, posute domek zleva doprava. Pokud to nepomže, domek zejm nestojí vodorovn. Pizdvihnte roh tak, aby se otvory pekrývaly. 27

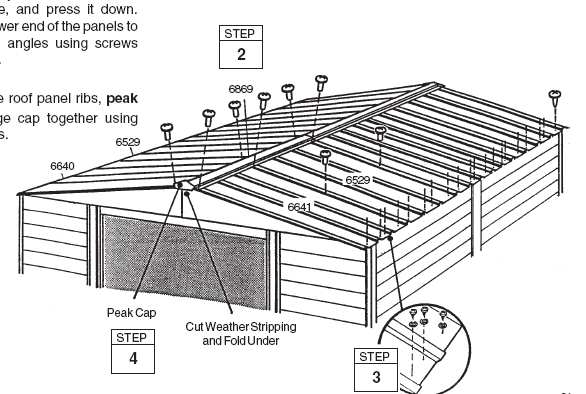

28 Krok 18 SX31 Heben a panely 6868 Hebenový profil (1) 6529 Stešní panel (4) 6869 Hebenový profil (1) 6641 Levý stešní panel (1) 6640 Pravý stešní panel (1) 1 Po instalaci dvou stešních panel 6529 instalujte druhý hebenový profil 6868 tak, aby pesahoval pes první. Tip: Šrouby hebenového profilu ponechte volné, aby bylo možno posouvat profil ke stran a pekrýt tak žebro dalšího stešního panelu. Pokraujte s lepením pásky na žebro. peak... = štítová krytka; cut... = odstihnte ochrannou pásku a zahnte dol; roof... = stešní panel; weath. = ochranná izolaní páska step = krok 2 Po instalaci posledních dvou stešních panel 6529 instalujte tetí hebenový profil 6869 tak, aby pesahoval pes druhý. Tip: Šrouby hebenového profilu ponechte volné, aby bylo možno posouvat profil ke stran a pekrýt tak žebro dalšího stešního panelu. Pokraujte s lepením pásky na žebro. 3 Instalujte levý (6641) a pravý stešní panel 6640, rozvite a pitlate ochrannou pásku. Pomocí vrut s podložkami upevnte spodní konce panel k horní úhelníkové lišt. 4 Upevnte k sob žebra stešních panel, štítovou krytku a hebenový profil pomocí šroub a matic. 28

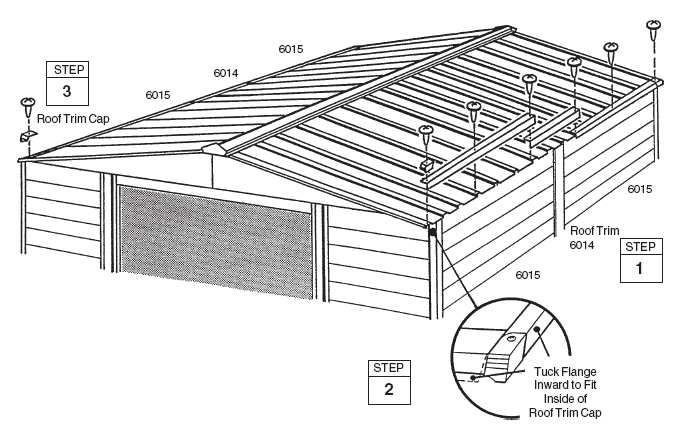

29 Krok 19 SW32 Stešní lišta 6015 Boní stešní lišta (4) 6014 Boní stešní lišta (2) 1 Po obou stranách domku pipevnte na každém pesahu panel ásti boní stešní lišty ke spodním okrajm stešních panel. POZNÁMKA Jeden vrut upevuje vždy dva kusy v míst jejich pesahu. 2 Palcem a ukazovákem pihnte v rohu spodní pírubu boní stešní lišty smrem dovnit tak, aby se pravá a levá stešní lišta pekrývala s pravým a levým rohem. 3 Upevnte ukonovací lišty stechy k boní lišt pomocí vrutu. roof trim = boní stešní lišta roof trim cap = krytka stešní lišty tuck... = Zatlate pírubu, aby uvnit lícovala se stešní lištou 29

30 Krok 20 SX33 Na této stránce je uveden postup montáže pravých dveí. Montáž levých dveí se provede stejným zpsobem. Každý šroub a vrut ve dveích musí být podložen podložkou. Postupujte takto: Dvee 3719 Kování madla dveí (2) Pravé a levé dvee (2) Vodorovná výztuha dveí (4) 6301 Svislá výztuha dveí (2) right door = pravé dvee left door = levé dvee step = krok 1 Pipevnte kování madla dveí a madlo na dvee 1 šroubem podle obrázku. Šroub zatím neutahujte. 2 Kování madla otote k otvoru ve stedu dveí a vložte vrut. 3 Pidržte svislou výztuhu dveí ve stedu vnitní strany dveí a otoením vrutu zajistte svislou výztuhu i kování madla dveí ve správné poloze. Pipevnte je ke dveím nad stedem a pod stedem pomocí 2 šroub. 4 Do dveního madla vložte druhý šroub a oba vruty utáhnte. 5 Na horní a dolní hranu osate vodorovné výztuhy a upevnte je vždy 1 šroubem uprosted. 6 Upevnte vodící kování dveí pomocí šroub odle obrázku. 7 Kroky 1 až 6 zopakujte pro levé dvee. end.. = POHLED ZE STRANY: horiz... = vodorovná výztuha dveí door washer = podložka dveí guide = vodítko 30

31 Krok 21 SW34 Instalace a nastavení dveí Pravé dvee (1) Levé dvee (1) 1 Z vnitní strany vložte spodní ást pravých dveí (po levé stran, jste-li uvnit) za dvení zárube do elní kolejnice v rámu. STEP = KROK; horizontal... - horizontální kování; door track - vedení; door slide - pojezd; door - dvee; front... - vedení v pedním rámu 2 Horní ást dveí naklopte tak, aby se otvory v dveích pekrývaly s otvory v pojezdech dveí. 3 Dvee pipevnte k pojezdm pomocí 2 vrut. 10Bx1/2" na každý pojezd dveí. POZNÁMKA Otvory v pojezdech dveí umožní nastavit polohu dveí. Umístte dvee do stedních otvor. adjustment holes.. otvory sloužící k vyrovnání dveí; screw - vrut 4 Kroky 1 až 3 zopakujte pro levé dvee. díky otvorm je možné dvee správn osadit; right... pravé dvee; left... levé dvee Tuto uživatelskou píruku a návod k montáži uschovejte pro pípadné budoucí použití. 31

32 SX36 ED1012-B1 GD1012-D1 NKOLIK INFORMACÍ O RZI Tvorba rzi je pirozený oxidaní proces, ke kterému dochází po vystavení istého kovu vlhkosti. K problematickým a pirozen rezavjícím místm patí otvory pro šrouby, neošetené hrany nebo místa, kde dojde k porušení ochranného povlaku (nap. poškrábáním) pi bžné montáži, manipulaci a používání. Doporuujeme identifikovat problematické oblasti a podniknout jednoduchá preventivní opatení, která zabrání tvorb rzi nebo napomohou zastavit její šíení. 1. Dbejte na to, aby nedošlo k poškrábání povlaku, a již uvnit nebo vn domku. 2. Použijte všechny podložky, které jsou souástí balení. Podložky brání pronikání vlhkosti a zárove chrání kovové ásti ped poškrábáním šrouby. 3. Ze stechy, po obvodu domku i prostoru kolem dveí odstraujte listí a neistoty, které mohou obsahovat a zadržovat vlhkost, a to i z toho dvodu, že jejich rozklad mže zpsobit další škody. 4. Poškrábaná místa nebo plochy, u kterých je patrné rezivní, co nejdíve ošetete. Ujistte se, zda je povrch suchý, bez stop olej, špíny nebo mazu a poté aplikujte rovnomrný nátr kvalitního pípravku. 32
