1 Spínací přístroj se spínacími hodinami typ SK 601 Montáž i uvedení do provozu svěřte pouze odborníkům Technické změny vyhrazeny!

2 PROHLÁŠENÍ O SHODĚ Podle Zákona 22/1997 Sb. č. W 52 SK / 98 PROHLÁŠENÍ O SHODĚ VYDÁVÁ: WILO Praha s.r.o. Obchodní 125, Čestlice IČO: JAKO VÝROBCE A DISTRIBUTOR VÝROBKU: Skupina: ovládací skříň Typ: SK Provedení: SK 601, SK 602, SK 622 POPIS A URČENÍ FUNKCE VÝROBKU: Ovládací skříň pro automatický provoz jednoho nebo dvou čerpadel.čsn PROHLAŠUJEME A POTVRZUJEME NA SVOU VÝLUČNOU ODPOVĚDNOST, ŽE: A) Uvedený výrobek je za podmínek obvyklého a v návodu k používání určeného použití bezpečný, a že byla přijata opatření, kterými je zabezpečena shoda všech výrobků tohoto typu uváděných na trh s technickou dokumentací, se základními požadavky nařízení vlády, která se na něj vztahují a s požadavky technických předpisů uvedených v části B. B) Vlastnosti tohoto výrobku splňují technické požadavky, které se na něj vztahují a které jsou uvedeny v nařízení vlády č.168/97 Sb., č.169/97 Sb. a č. 170/97 Sb. Uvedený výrobek odpovídá těmto harmonizovaným českým technickým normám : ČSN a příslušným požadavkům směrnice EHS(EU): IEC 364 V Praze dne Ing. Václav Zunt prokurista

3 1

4 2

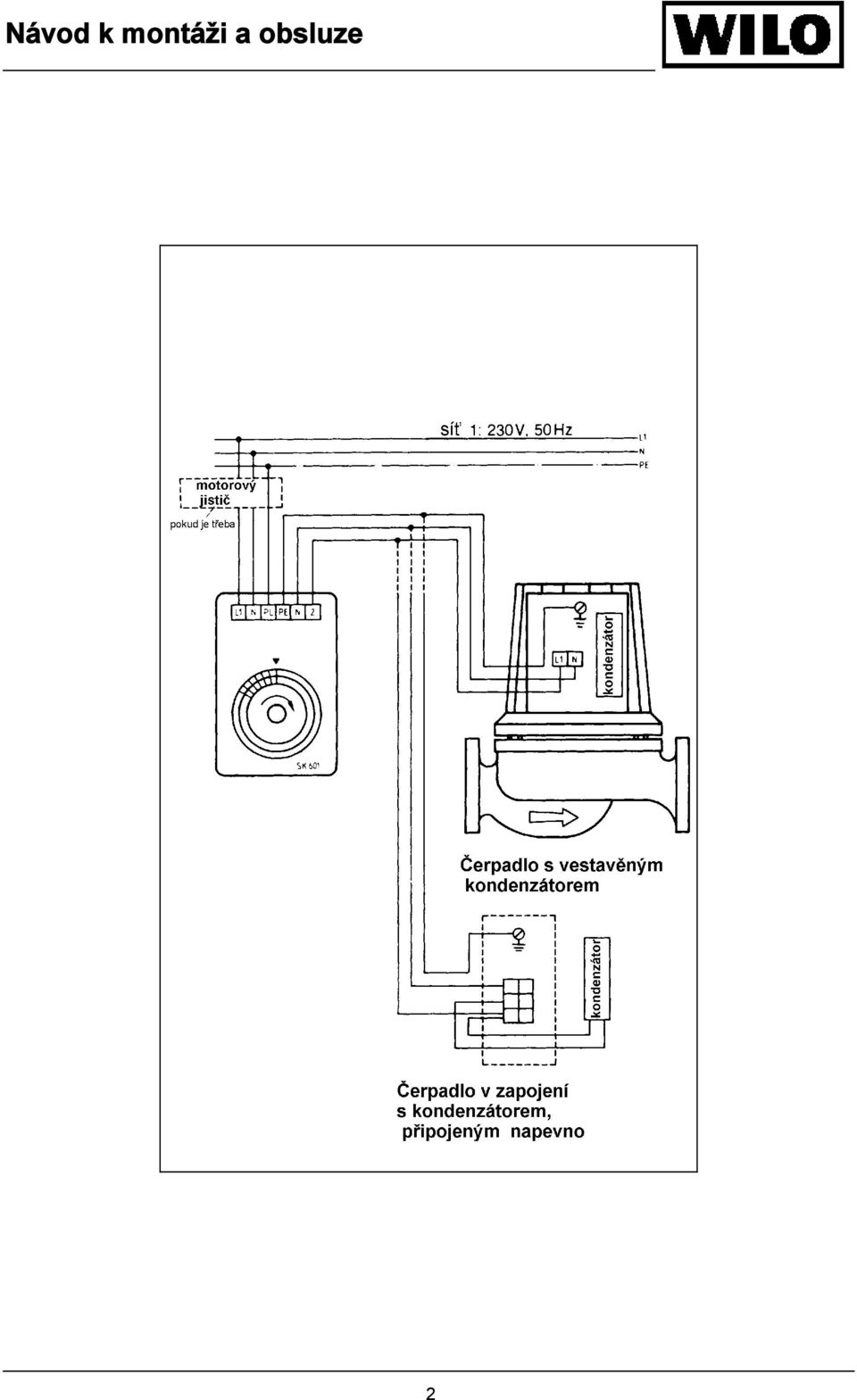

5 Použití Zapínání a vypínání elektromotorů denními spínacími hodinami s možností naprogramování spínacích časů. Používá se k vypínání všech typových řad oběhových čerpadel Wilo pro vytápění i cirkulaci užitkové vody, a to v předem naplánovaných časech s nízkou spotřebou. Instalace Přístroj je konstruován pro nástěnnou montáž s upevněním 4 šrouby 4 mm. Pozor: Nevrtejte do zdi přes skříň přístroje! Hodinový strojek nesnáší prach. Elektrické připojení Provozní nebo ovládací napětí: 230 V st, 50 Hz, - 10 %/+ 6 % Max. spínací zatížení: 10 A Zapojovací schéma je vlepeno do víka přístroje. Před zapojením překontrolujte síťové napětí i charakter proudu. Připojení na třífázovou síť je možné pouze za použití odpovídajících prvků pro ovládání motoru: Třífázové motory s přepínáním otáček i s konstantními otáčkami s vestavěnou tepelnou ochranou. a) Ve spojení se spínacím přístrojem Wilo SK 602 s vestavěnou komplexní ochranou motoru (obr. 1). b) Při použití jiných druhů ovládacích stykačů musí být spínací hodiny zapojeny do ovládacího obvodu (230 V). Svorka L1 musí být připojena na řídicí fázi, N na nulový vodič a 2 (spínaná fáze) na ovládací cívku stykače.při všech stupních otáček je provoz možný, jsou-li svorky 10 a 15 svorkovnice motoru (kontakt ochrany vinutí WSK) rovněž zapojeny do stykačového ovládání, aby tak byla zajištěny ochrana motoru. Připojení na jednofázovou síť závisí na druhu motoru.. Jednofázové motory a) Čerpadla s jednofázovými motory (a s kondenzátorem integrovaným do svorkovnicové skříňky) lze připojovat přímo přes spínací přístroj SK 601 bez vkládání jakýchkoli dalších ovládacích prvků (obr. 2). U motorů s výkonem nad 70 W se musí k jištění motoru použít spínací přístroj SK 602. U motorů bez kontaktů ochrany vinutí (WSK) se musí namontovat motorový jistič. Připojování třífázových motorů na jednofázovou síť v zapojení s pevným kondenzátorem a) Čerpadla s třífázovými motory a s kondenzátorem namontovaným naˇtělese čerpadla lze připojovat přímo přes spínací přístroj SK 601 bez vkládání jakýchkoli dalších ovládacích prvků (obr. 2 - čárkovaně). Je třeba namontovat motorový jistič a nastavit jej na hodnotu proudu uvedenou na typovém štítku. b) Čerpadla s třífázovými motory, pokud je u nich povoleno zapojení s pevným kondenzátorem, lze připojovat přes vložený spínací přístroj Wilo SK-C s vestavěným kondenzátorem a jističem. 3

6 Nastavování spínacích hodin Doba chodu se nastavuje zamačkáváním spínacích kolíčků. Každý z nich představuje čtvrt hodiny chodu. V době, kde není zamáčknut žádný kolíček, je přívod proudu přerušen a čerpadlo stojí. Při spouštění je třeba dbát na to, aby se čas, nastavený na spínacích hodinách, shodoval se skutečným časem denním. Při nastavování se otáčí kotoučem s kontakty ve smyslu otáčení hodinových ručiček tak dlouho, až se pod spínací značkou ukáže aktuální čas. Požadované chování čerpadla se nastavuje přepínačem DAUER/UHR (trvale/hodiny), tj. na nepřetržitý chod nebo režim s načasovaným spínáním. Čerpadlo se zapíná a vypíná hlavním vypínačem EIN/AUS. Zařazení produktů WILO SALMSON AG podle STANDARDNÍ KLASIFIKACE PRODUKCE (SKP) Kód CPC HS/CN JK Odstředivá čerpadla Spínací a regul. přístroje Náhradní díly čerpadel Servis čerpadel

7 Záruční list Typ čerpadla :... (štítkový údaj) Výrobní číslo : (štítkový údaj) - Tyto údaje doplní prodejce při prodeji - Datum prodeje :... Poskytovaná záruka při dodržení podmínek pro zabudování a provoz tak, jak jsou uvedeny v tomto dokladu výrobce : Záruka je poskytnuta na dobu...měsíců od data prodeje Název/razítko a podpis prodejce :... Mechanickou instalaci čerpadla provedla firma : dne : název/razítko a podpis Elektrickou instalaci čerpadla provedla firma : dne : název/razítko a podpis 5
