NÁVOD K OBSLUZE. K l i m a t i z a c e NÁSTĚNNÝ SPLITOVÝ TYP ASF 14F ASF 14U. Uchovejte tento manuál i pro budoucí použití.

Transkript

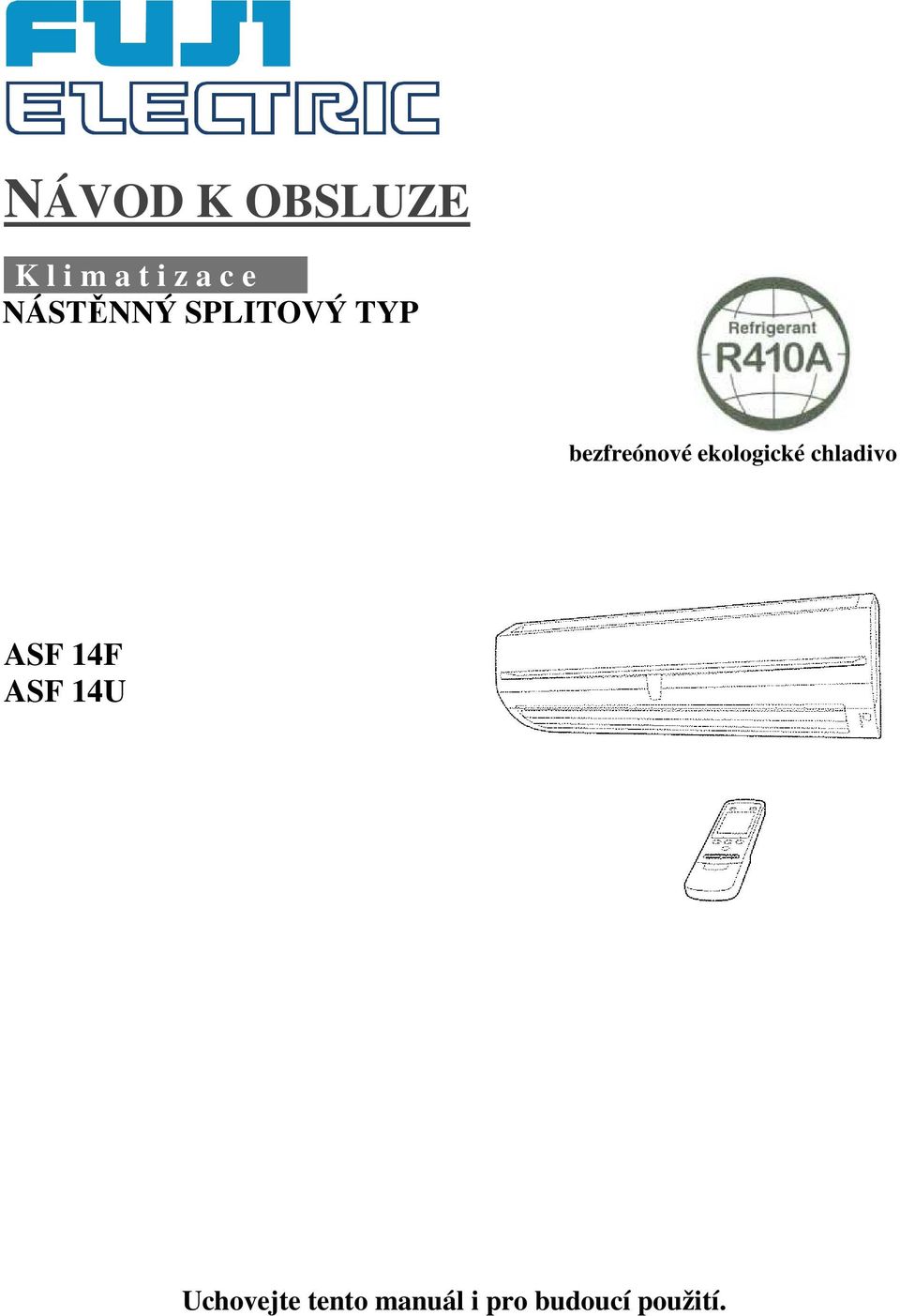

1 NÁVOD K OBSLUZE K l i m a t i z a c e NÁSTĚNNÝ SPLITOVÝ TYP bezfreónové ekologické chladivo ASF 14F ASF 14U Uchovejte tento manuál i pro budoucí použití.

2 BEZPEČNOSTNÍ OPATŘENÍ Nepokoušejte se instalovat klimatizaci sami, opravné práce smí vykonávat jen kvalifikovaný odborník. Tato jednotka obsahuje součástky, které nemůže opravovat sám uživatel. Pokud potřebujete klimatizaci přemístit, kontaktujte vždy autorizovaný servis pro demontáž a montáž. Nestůjte delší dobu pod přímým proudem studeného vzduchu z jednotky. Do mřížky výstupního kanálu nestrkejte prsty ani jiné předměty. Nevypínejte a nezapínejte jednotku jen pomocí elektrického spínače nebo vytažením ze zásuvky. Pozor, aby jste nepoškodili napájecí kabel. V případě závady (zápach pálení, atd.) okamžitě klimatizaci zastavte, vypněte elektrický spínač nebo vypojte ze zásuvky a kontaktujte autorizovaný servis. V případě poškození napájecího kabelu kontaktujte autorizovaný servis. K výměně je nutné speciální nářadí a kabel. Během klimatizování provádějte dostatečnou ventilaci. Nesměřujte proud vzduchu na krb nebo topící jednotky. Nestoupejte na jednotku ani na ni neumisťujte předměty. Nevěste na vnitřní jednotku předměty. Nestavte na jednotku květináče či vázy Nevystavujte jednotku přímo vodě, nepracujte s jednotkou s mokrýma rukama. Netahejte za napájecí kabel. Když nepoužíváte jednotku delší dobu nebo ji čistíte vypněte zdroj elektrické energie. Připojovací armatury se při topení zahřívají. Pozor na ruce. Do přímého proudu vzduchu z klimatizace neumisťujte zvířata ani květiny. Neužívejte jednotku v místnostech, kde se skladuje jídlo, rostliny, zvířata, umělecká díla. Nepijte vodu odváděnou z klimatizace. Provozujte klimatizaci pouze s instalovaným vzduchovým filtrem. Nevyvíjejte silný tlak na lamely. Neblokujte ani nezakrývejte vstupní mřížku ani výstupní kanál. Ujistěte se, že v okolí 1 metru od vnitřní či vnější jednotky nejsou žádná elektronická zařízení. Vyvarujte se umístění klimatizace v blízkosti komínů a topných těles. Při montáži klimatizace učiňte opatření, aby jste zabránili přístupu dětí k jednotkám. Nepoužívejte v blízkosti jednotky hořlavé plyny. 2

3 ZNAKY A FUNKCE Automatický provoz Pouhým stisknutím tlačítka START/STOP jednotku automaticky spustíte v režimu chlazení nebo vysoušení v závislosti na nastavení termostatu a aktuální teploty v místnosti. SLEEP TIMER časování usínání Když stisknete tlačítko SLEEP během režimu chlazení, nastavení termostatu se bude během intervalu činnosti postupně zvyšovat. Po dosažení nastavené teploty se jednotka automaticky vypne. Bezdrátové dálkové ovládání Bezdrátové dálkové ovládání Vám umožňuje pohodlné ovládání činnosti klimatizace. Činnost kývání žaluzií (SWING) Lamely pro řízení směru proudu vzduchu se automaticky kývají nahoru/dolů a distribuují tak vzduch po celé místnosti. Vyjímatelná vstupní mřížka Vstupní mřížku vnitřní jednotky je možné vyjmout a jednoduše provádět čištění a údržbu. Filtr odolný proti plísni Pro čistější použití a jednodušší péči byl vyvinut filtr, který je odolný proti tvorbě plísní. Obzvlášť tichý provoz Pomocí tlačítka FAN CONTROL můžete nastavit super tichý provoz: QUIET; je redukován proud vzduchu procházející vnitřní jednotkou, a tím je dosaženo velmi tichého provozu. Filtr čistící vzduch (doplňkový) Doplňkový filtr pro čištění vzduchu (model APS-03B) čistí vzduch na elektrostatickém principu od jemných nečistot jako jsou cigaretový kouř či pyl. 3

4 NÁZVY ČÁSTÍ Obr. 1 Obr. 2 Obr. 3 Obr. 5 Obr. 4 Obr. 6 Obr. 8 Obr. 7 4

5 Obr. 1 vnitřní jednotka Kontrolní panel (obr. 2) Tlačítko MANUAL AUTO Přijímač signálu dálkového ovládání Kontrolky (obr. 3) Kontrolka provozu (červená) Kontrolka časovače (zelená) Pokud svítí kontrolka časovače, je-li tento v provozu, značí to chybu v nastavení časovače (viz str. 18 Auto restart ) Kontrolka Super tichý chod (zelená) Kontrolka kývání SWING (oranžová) Vstupní mřížka (obr. 4) Vzduchový filtr Lamely pro řízení směru vzduchu Lamely řízení směru vzduchu vpravo/ vlevo (za mřížkou řízení směru vzduchu) Vypouštěcí hadice Napájecí zástrčka Napájecí kabel Doplňkový filtr vzduchu Obr. 6 - dálkové ovládání Tlačítko SLEEP pro noční provoz Hlavní spínač (MASTER CONTROL) Tlačítka nastavení teploty (+ / -) Vysílač signálu dálkového ovladače Tlačítko nastavení času Tlačítko nastavení časovače Tlačítko ovládání ventilátoru Tlačítko START/STOP Tlačítko SET nastavení Tlačítko režimu kývání žaluzií (SWING) Tlačítko ACL (na zadní straně ovladače v části, kde jsou baterie) (32) Testovací tlačítko (TEST RUN) (Obr.7) Toto tlačítko se používá pouze při instalaci a nemělo by se používat za normálních podmínek. Může způsobit špatnou funkci termostatu. Je-li tlačítko stisknuto během normální činnosti, jednotka přepne do testovacího režimu; zároveň se rozsvítí kontrolky provozu a časovače na vnitřní jednotce. Pro zastavení testovacího režimu klimatizaci vypněte (START/STOP). Obr. 5 vnější jednotka Sací kanál Výstupní kanál Propojovací potrubí Odtok kondenzátu Displej dálkového ovládání (obr. 8) Kontrolka přenosu signálu Zobrazení provozního režimu Zobrazení režimu časovače Zobrazení rychlosti ventilátoru Zobrazení nastavení času Zobrazení nastavení teploty Kontrolka nastavování času Kontrolka nastavování teploty 5

6 PŘÍPRAVA PŘED ZAHÁJENÍM PROVOZU Připojení k síti 1 Zapojte napájecí kabel (obr ) do zásuvky; v případě spojení v přímé linii, zapněte jistič. Vsazení baterií (R03/LR03 x 2) 1 Stiskněte a posuňte víčko místa s bateriemi a otevřete jej. Stiskněte víčko na značce 2 Vložte baterie Ujistěte se, že je správný směr polarity u baterií. (+ / -) 3 Zavřete víčko a posuňte ho ve směru šipky. Pozor! Dejte pozor, aby děti baterie nespolkly. Když delší dobu ovládání nepoužíváte, vyjměte baterie, aby jste zabránili možnému vytečení baterií a poškození jednotky. Pokud Vám přijde bateriová tekutina do styku s kůží, očima nebo ústy, okamžitě omyjte poškozené místo dostatečným množstvím vody a konzultujte s lékařem. Prázdné baterie by měly být rychle odstraněny buď umístěním do veřejné sbírky bateriového odpadu nebo vrácením příslušné organizaci. Nepokoušejte se prázdné baterie dobít. Nikdy nemixujte nové a použité baterie nebo baterie jiného typu. Za normálních okolností by měly baterie vydržet asi jeden rok. Pokud se znatelně sníží dosah ovládání, vyměňte baterie a stiskněte pomocí hrotu propisky nebo jiného malého předmětu tlačítko ACL. Nastavení aktuálního času 1 Stiskněte tlačítko nastavení času (TIME ADJUST). Pro stisknutí použijte hrot propisky nebo jiný malý předmět. 2 Pro nastavení času použijte tlačítka nastavení času (SET TIME), Použijte pro posunutí času dopředu. Použijte pro navrácení času zpět. Pro posunutí času o 1 minutu stiskněte tlačítko jednou, přidržením tlačítka se čas mění (dopředu nebo zpět) po 10 minutách najednou. 3 Stiskněte znovu tlačítko nastavení času (TIME ADJUST) Tím dokončíte nastavení; hodiny se rozběhnou. Použití dálkového ovládání Dálkové ovládání musí být pro správnou funkci namířeno na přijímač signálu. Dosah: asi 7 metrů. Po obdržení signálu klimatizací uslyšíte pípnutí. Pokud neslyšíte pípnutí, stiskněte tlačítko dálkového ovládání znovu. Vsuňte Zatlačte Vysuňte nahoru Vytáhněte Šrouby 1) Montáž držáku 2) Vsunutí dálkové ovládání 3) Vyjmutí ovládání

7 PROVOZ Výběr režimu 1 Stiskněte tlačítko START/STOP Jednotka se spustí a rozsvítí se (červeně) provozní kontrolka. 2 Stiskněte hlavní spínač MASTER CONTROL a vyberte požadovaný režim Každým stisknutím tlačítka se změní režim v následujícím pořadí: AUTO CHLAZENÍ COOL VYSOUŠENÍ DRY VENTILÁTOR FAN Asi o tři sekundy později se opět zobrazí kompletní displej. Př.: je-li nastaven režim chlazení COOL Nastavení termostatu Stiskněte tlačítko nastavení teploty (SET TEMP) Pro zvýšení nastavení termostatu Pro snížení nastavení termostatu Rozmezí nastavení termostatu: AUTO. Standardní nastavení teploty + 2 C Chlazení/Vysoušení 18 C až 30 C Termostat není možné používat pro nastavení teploty při režimu ventilátoru FAN (teplota se nezobrazí na displeji dálkového ovládání). Asi o tři sekundy později se opět zobrazí kompletní displej. Př.: je-li nastaveno na 26 C Nastavení termostatu by mělo zohlednit standardní hodnotu; může se poněkud lišit od aktuální teploty pokoje. Nastavení rychlosti ventilátoru Stiskněte tlačítko ovládání ventilátoru a vyberte rychlost ventilátoru. Každým stisknutím tlačítka se změní rychlost v následujícím pořadí: AUTO VYSOKÁ HIGH STŘEDNÍ MED NÍZKÁ LOW TICHÁ QUIET Asi o tři sekundy později se opět zobrazí kompletní displej. Je-li nastaveno AUTO: Chlazení: Přiblíží-li se teplota v pokoji teplotě nastavené na termostatu, ventilátor zpomalí. Ventilátor: Ventilátor se točí velmi nízkou rychlostí. Př.: je-li nastaveno AUTO Je-li nastaveno QUIET: Rozsvítí se kontrolka SUPER QUIET (Obr.3 (7)) Spustí se Super tichý chod a bude omezován průtok vzduchu z vnitřní jednotky. Super tichý chod nelze zapnout v průběhu vysoušení (DRY) Chladící výkon bude při super tichém režimu omezen. Během tichého provozu při chlazení je možné, že se ventilátor vnitřní jednotky zastaví. Je to z důvodu zvyšování vysoušení během chlazení. 7

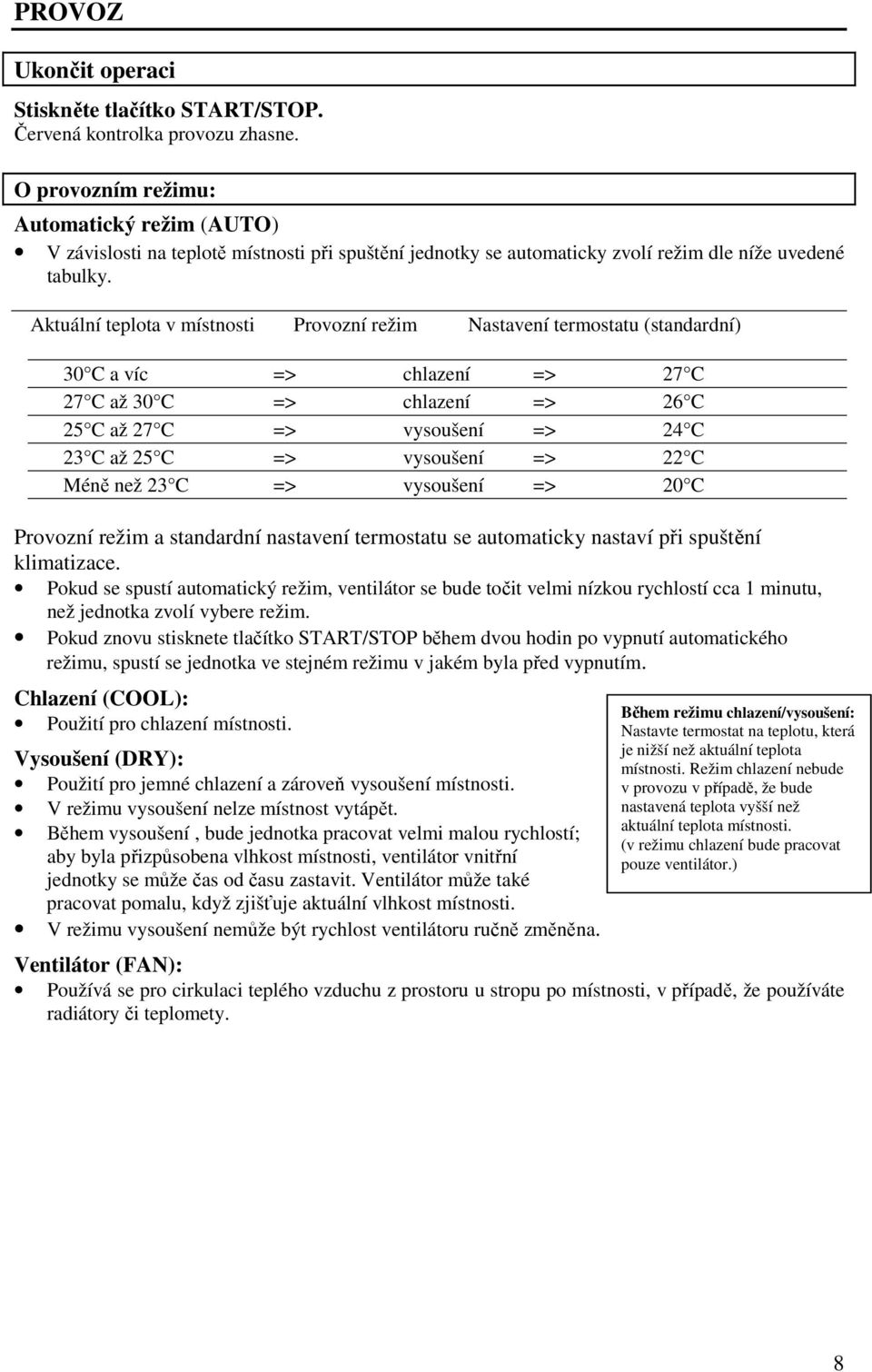

8 PROVOZ Ukončit operaci Stiskněte tlačítko START/STOP. Červená kontrolka provozu zhasne. O provozním režimu: Automatický režim (AUTO) V závislosti na teplotě místnosti při spuštění jednotky se automaticky zvolí režim dle níže uvedené tabulky. Aktuální teplota v místnosti Provozní režim Nastavení termostatu (standardní) 30 C a víc => chlazení => 27 C 27 C až 30 C => chlazení => 26 C 25 C až 27 C => vysoušení => 24 C 23 C až 25 C => vysoušení => 22 C Méně než 23 C => vysoušení => 20 C Provozní režim a standardní nastavení termostatu se automaticky nastaví při spuštění klimatizace. Pokud se spustí automatický režim, ventilátor se bude točit velmi nízkou rychlostí cca 1 minutu, než jednotka zvolí vybere režim. Pokud znovu stisknete tlačítko START/STOP během dvou hodin po vypnutí automatického režimu, spustí se jednotka ve stejném režimu v jakém byla před vypnutím. Chlazení (COOL): Použití pro chlazení místnosti. Vysoušení (DRY): Použití pro jemné chlazení a zároveň vysoušení místnosti. V režimu vysoušení nelze místnost vytápět. Během vysoušení, bude jednotka pracovat velmi malou rychlostí; aby byla přizpůsobena vlhkost místnosti, ventilátor vnitřní jednotky se může čas od času zastavit. Ventilátor může také pracovat pomalu, když zjišťuje aktuální vlhkost místnosti. V režimu vysoušení nemůže být rychlost ventilátoru ručně změněna. Během režimu chlazení/vysoušení: Nastavte termostat na teplotu, která je nižší než aktuální teplota místnosti. Režim chlazení nebude v provozu v případě, že bude nastavená teplota vyšší než aktuální teplota místnosti. (v režimu chlazení bude pracovat pouze ventilátor.) Ventilátor (FAN): Používá se pro cirkulaci teplého vzduchu z prostoru u stropu po místnosti, v případě, že používáte radiátory či teplomety. 8

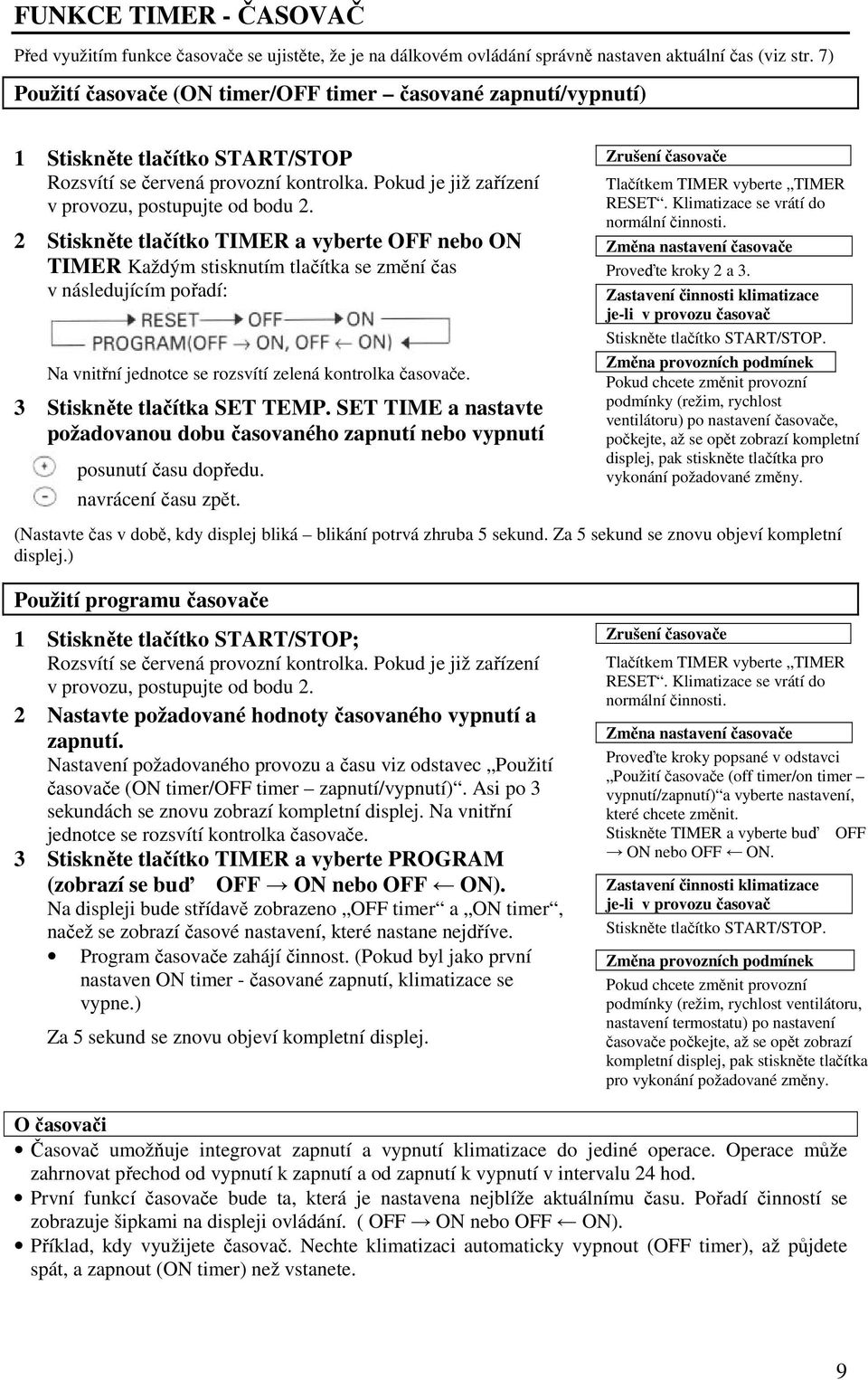

9 FUNKCE TIMER - ČASOVAČ Před využitím funkce časovače se ujistěte, že je na dálkovém ovládání správně nastaven aktuální čas (viz str. 7) Použití časovače (ON timer/off timer časované zapnutí/vypnutí) 1 Stiskněte tlačítko START/STOP Rozsvítí se červená provozní kontrolka. Pokud je již zařízení v provozu, postupujte od bodu 2. 2 Stiskněte tlačítko TIMER a vyberte OFF nebo ON TIMER Každým stisknutím tlačítka se změní čas v následujícím pořadí: Na vnitřní jednotce se rozsvítí zelená kontrolka časovače. 3 Stiskněte tlačítka SET TEMP. SET TIME a nastavte požadovanou dobu časovaného zapnutí nebo vypnutí posunutí času dopředu. navrácení času zpět. Zrušení časovače Tlačítkem TIMER vyberte TIMER RESET. Klimatizace se vrátí do normální činnosti. Změna nastavení časovače Proveďte kroky 2 a 3. Zastavení činnosti klimatizace je-li v provozu časovač hodin Stiskněte tlačítko START/STOP. Změna provozních podmínek Pokud chcete změnit provozní podmínky (režim, rychlost ventilátoru) po nastavení časovače, počkejte, až se opět zobrazí kompletní displej, pak stiskněte tlačítka pro vykonání požadované změny. (Nastavte čas v době, kdy displej bliká blikání potrvá zhruba 5 sekund. Za 5 sekund se znovu objeví kompletní displej.) Použití programu časovače 1 Stiskněte tlačítko START/STOP; Rozsvítí se červená provozní kontrolka. Pokud je již zařízení v provozu, postupujte od bodu 2. 2 Nastavte požadované hodnoty časovaného vypnutí a zapnutí. Nastavení požadovaného provozu a času viz odstavec Použití časovače (ON timer/off timer zapnutí/vypnutí). Asi po 3 sekundách se znovu zobrazí kompletní displej. Na vnitřní jednotce se rozsvítí kontrolka časovače. 3 Stiskněte tlačítko TIMER a vyberte PROGRAM (zobrazí se buď OFF ON nebo OFF ON). Na displeji bude střídavě zobrazeno OFF timer a ON timer, načež se zobrazí časové nastavení, které nastane nejdříve. Program časovače zahájí činnost. (Pokud byl jako první nastaven ON timer - časované zapnutí, klimatizace se vypne.) Za 5 sekund se znovu objeví kompletní displej. Zrušení časovače Tlačítkem TIMER vyberte TIMER RESET. Klimatizace se vrátí do normální činnosti. Změna nastavení časovače Proveďte kroky popsané v odstavci Použití časovače (off timer/on timer vypnutí/zapnutí) a vyberte nastavení, které chcete změnit. Stiskněte TIMER a vyberte buď OFF ON nebo OFF ON. Zastavení činnosti klimatizace je-li v provozu časovač Stiskněte tlačítko START/STOP. Změna provozních podmínek Pokud chcete změnit provozní podmínky (režim, rychlost ventilátoru, nastavení termostatu) po nastavení časovače počkejte, až se opět zobrazí kompletní displej, pak stiskněte tlačítka pro vykonání požadované změny. O časovači Časovač umožňuje integrovat zapnutí a vypnutí klimatizace do jediné operace. Operace může zahrnovat přechod od vypnutí k zapnutí a od zapnutí k vypnutí v intervalu 24 hod. První funkcí časovače bude ta, která je nastavena nejblíže aktuálnímu času. Pořadí činností se zobrazuje šipkami na displeji ovládání. ( OFF ON nebo OFF ON). Příklad, kdy využijete časovač. Nechte klimatizaci automaticky vypnout (OFF timer), až půjdete spát, a zapnout (ON timer) než vstanete. 9

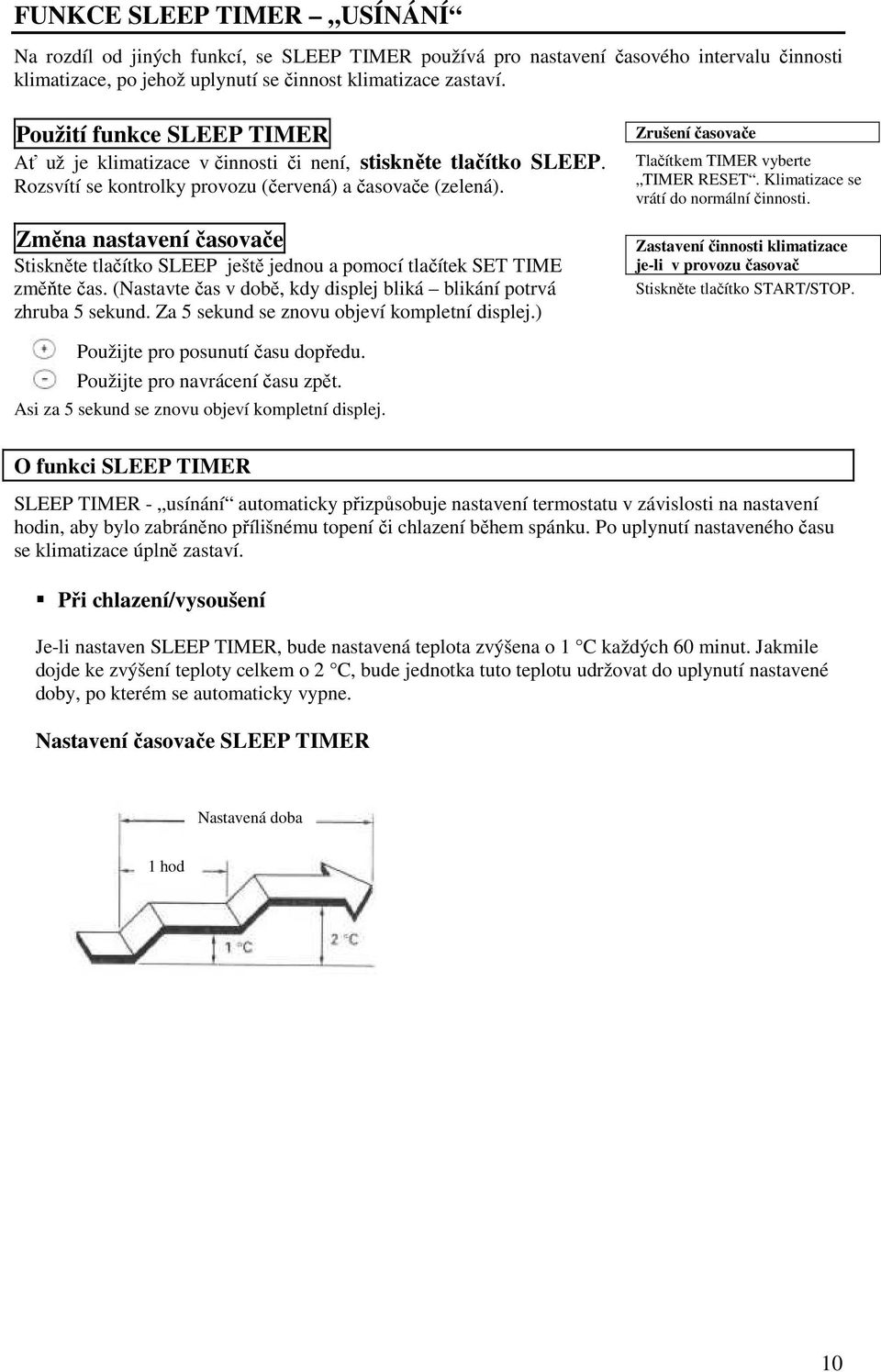

10 FUNKCE SLEEP TIMER USÍNÁNÍ Na rozdíl od jiných funkcí, se SLEEP TIMER používá pro nastavení časového intervalu činnosti klimatizace, po jehož uplynutí se činnost klimatizace zastaví. Použití funkce SLEEP TIMER Ať už je klimatizace v činnosti či není, stiskněte tlačítko SLEEP. Rozsvítí se kontrolky provozu (červená) a časovače (zelená). Změna nastavení časovače Stiskněte tlačítko SLEEP ještě jednou a pomocí tlačítek SET TIME změňte čas. (Nastavte čas v době, kdy displej bliká blikání potrvá zhruba 5 sekund. Za 5 sekund se znovu objeví kompletní displej.) Zrušení časovače Tlačítkem TIMER vyberte TIMER RESET. Klimatizace se vrátí do normální činnosti. Zastavení činnosti klimatizace je-li v provozu časovač Stiskněte tlačítko START/STOP. Použijte pro posunutí času dopředu. Použijte pro navrácení času zpět. Asi za 5 sekund se znovu objeví kompletní displej. O funkci SLEEP TIMER SLEEP TIMER - usínání automaticky přizpůsobuje nastavení termostatu v závislosti na nastavení hodin, aby bylo zabráněno přílišnému topení či chlazení během spánku. Po uplynutí nastaveného času se klimatizace úplně zastaví. Při chlazení/vysoušení Je-li nastaven SLEEP TIMER, bude nastavená teplota zvýšena o 1 C každých 60 minut. Jakmile dojde ke zvýšení teploty celkem o 2 C, bude jednotka tuto teplotu udržovat do uplynutí nastavené doby, po kterém se automaticky vypne. Nastavení časovače SLEEP TIMER Nastavená doba 1 hod 10

11 PŘIZPŮSOBENÍ SMĚRU CIRKULACE VZDUCHU Nastavení vertikálního směru proudění vzduchu (nahoru-dolů) se provádí stisknutím tlačítka AIR FLOW DIRECTION na dálkovém ovládání. Nastavení horizontálního směru proudění vzduchu (doprava-doleva) se provádí ručně, přizpůsobením žaluzií v jednotce. Kdykoli budete nastavovat horizontální žaluzie, zapněte jednotku a vypněte vertikální žaluzie. Vertikální přizpůsobení směru proudění vzduchu Stiskněte tlačítko SET Každým stisknutím tohoto tlačítka se změní rozpětí směru proudění následovně: Typy nastavení: chlazení/vysoušení ventilátor Zobrazení na displeji dálkového ovládání se nemění. Přizpůsobení směru proudění vzduchu provádějte v rozpětí znázorněném nahoře. Vertikální směr se nastavuje automaticky podle zvoleného režimu. Při chlazení/vysoušení: Horní nastavení V režimu ventilátor : Dolní nastavení Během automatického programu bude po dobu jedné minuty od začátku provozu proudění vzduchu horní ; během této doby nelze proudění vzduchu přizpůsobovat. POZOR! Nedávejte prsty nebo cizí předměty do výstupního kanálu, ventilátor pracuje rychle a mohl by způsobit zranění. K přizpůsobení směru proudění vzduchu nahoru / dolů vždy používejte dálkové ovládání a tlačítko AIR FLOW DIRECTION. Manuální nastavování může způsobit chybný provoz; v tomto případě, klimatizaci vypněte a restartujte. Lamely by měly znovu začít správně pracovat. V režimu chlazení a vysoušení nepoužívejte při vertikálním nastavování po delší dobu rozmezí 4 až 7, protože by mohla u výstupu kondenzovat pára a z jednotky by mohla kapat voda. Při nastavování směru proudění vzduchu, berte v úvahu přítomnost dětí, starších či nemocných lidí v místnosti. Pravo-levé nastavení směru proudění vzduchu Nastavte pravo-levé žaluzie v jednotce podle Vašeho přání. POZOR! Pokud budete nastavovat pravolevé žaluzie, vypněte klimatizaci! Pravo-levé žaluzie Úchyt 11

12 REŽIM KÝVÁNÍ ŽALUZIÍ - SWING Před prováděním následujících kroků klimatizaci zapněte. Volba režimu kývání žaluzií SWING Stiskněte tlačítko SWING LOUVER. Oranžová kontrolka SWING se rozsvítí. V tomto režimu se budou žaluzie řídící proudění vzduchu nahoru a dolů kývat automaticky. Zrušení režimu kývání SWING Stiskněte ještě jednou tlačítko SWING LOUVER. Oranžová kontrolka SWING zhasne. Směr proudění vzduchu se vrátí do pozice v jaké byl před spuštěním režimu SWING. O režimu kývání: Rozpětí kývání je vázané na aktuální nastavení provozního režimu. Během režimu chlazení/vysoušení: kývání žaluzií v rozpětí mezi pozicí a. Kývání žaluzií SWING může být dočasně přerušeno v závislosti na činnosti ventilátoru (pokud je ventilátor zastaven nebo je nastaven na velmi nízké otáčky) Během kývání SWING není možné měnit nastavení směru proudění vzduchu. RUČNÍ NASTAVENÍ AUTOMATICKÉHO REŽIMU MANUAL AUTO V případě, že jste ztratili dálkové ovládání nebo jej nemůžete najít, použijte tlačítko MANUAL AUTO. Hlavní ovládací tlačítko Stiskněte tlačítko MANUAL AUTO na hlavním řídícím panelu klimatizace. Chcete-li zastavit automatický režim, stiskněte tlačítko MANUAL AUTO ještě jednou. POZOR! Nedotýkejte se tlačítka MANUAL AUTO mokrýma rukama nebo špičatými předměty, je zde nebezpečí úrazu el. proudem nebo poruchy. Když je klimatizace řízena pomocí hlavní ovládací jednotky, bude pracovat ve stejném režimu jako automatický režim zvolený dálkovým ovládáním. (viz str. 8) Rychlost ventilátoru bude automatická a nastavení termostatu bude standardní. 12

13 ČIŠTĚNÍ A ÚDRŽBA POZOR! Před čištěním jednotky se ujistěte, že je vypnutá a že je odpojen přívod elektrické energie. Ujistěte se, že je bezpečně nainstalovaný vstupní filtr. Při výměně vstupních filtrů se nedotýkejte výměníku tepla, aby nedošlo ke zranění. Čištění vstupní mřížky 1. Odstraňte vstupní mřížku. Uchopte prsty oba dolní konce panelu s mřížkou Vstupní mřížka a zatáhněte směrem dopředu; mřížka se v polovině zastaví, pokračujte směrem nahoru a odstraňte ji. Přetáhněte mřížku přes blokaci uprostřed a otevřete ji až do horizontální polohy. Vstupní mřížka 2. Omyjte vodou Vysajte prach ze vzduchového filtru; omyjte jednotku teplou vodou, poté vysušte čistou jemnou látkou. 3. Mřížku opět namontujte Zcela vytáhněte zajištění mřížky. Mřížku podržte horizontálně, pak zasuňte pravou i levou úchytku do otvorů v horní části opláštění. Upevňovací hřídel Vstupní mřížka Upevňovací hřídel Zajištění mřížky Otvory Zajištění mřížky Čištění vzduchového filtru 1. Otevřete vstupní mřížku a vyjměte vzduchový filtr. Zvedněte držák filtru, odpojte dva dolní záchytné háčky a vytáhněte filtr. Držák filtru Háčky (na 2 místech) 2. Vysajte nebo omyjte prach. Po omytí nechte filtr řádně oschnout na stinném místě. 3. Instalujte vzduchový filtr zpět a zavřete vstupní mřížku. Vsuňte filtr do čelní ho panelu a zatlačte až na doraz. Ujistěte se, že oba háčky zapadly do svých otvorů. Háčky (na 2 místech) Zavřete vstupní mřížku. (Obrázky zobrazují jednotku s odstraněnou vstupní mřížkou). Prach můžete z filtru odstranit vysavačem nebo mytím jemným prostředkem a teplou vodou. Po umytí nechte filtr řádně uschnout na stinném místě. Teprve pak jej opět nainstalujete. Pokud necháte nahromaděné nečistoty na filtru, výkon klimatizace bude omezen, sníží se účinnost provozu a zvýší se hluk. Při normální intenzitě používání by měl být filtr čištěn každé dva týdny. Upevňovací hřídel Zajištění mřížky Použití doplňkového vzduchového filtru Doplňkový filtr nainstalujte podle instrukcí. (viz k němu přiložený návod k montáži) Je-li klimatizace používána dlouhou dobu, mohou se v ní hromadit nečistoty a snižovat se tak její výkon. Doporučujeme jednotku pravidelně čistit a kontrolovat. Pro více informací se osobně spojte s autorizovaným servisem. K čištění pláště jednotky nepoužívejte vodu teplejší než 40 C, drsné pískové čističe nebo prchavé látky jako je benzen. Nevystavujte kryt jednotky tekutým insekticidům nebo sprejům na vlasy. Pokud nebude jednotka v provozu déle než jeden měsíc, nechte vnitřek klimatizace předem řádně vyschnout cca půldenním provozem v režimu ventilátor (FAN). 13

14 ODSTRAŇOVÁNÍ ZÁVAD POZOR!! V případě závady (zápach pálení, atd.), okamžitě zastavte jednotku, vypněte elektrický spínač nebo vypojte ze zásuvky a kontaktujte s autorizovaný servis. Pouhé vypnutí jednotky neodpojí plně jednotku od elektrické sítě. Vždy se ujistěte, že je vypnutý elektrický spínač nebo že je jednotka vypojena ze zásuvky a že je klimatizace kompletně bez proudu. Než zavoláte servis zkontrolujte následující: Příznak poruchy Problém Normální Nepracuje okamžitě Po vypnutí jednotky a dalším okamžitém zapnutí nepracuje po funkce dobu 3 minut kompresor, je to z důvodu předcházení fázování. Kdykoliv je elektrický spínač vypnutý a hned zapnutý, nebo je jednotka vypojena a hned zapojena do zásuvky, bude asi 3 minuty v činnosti ochranná funkce, která po tuto dobu zabrání jednotce v činnosti. Slyšíte hluk Během činnosti a okamžitě po zastavení jednotky může být slyšet zvuk vody stékající v potrubí klimatizace. Zvuk můžete také slyšet 2 3 minuty po zapnutí jednotky (zvuk tekoucího chladiva). Během činnosti můžete slyšet slabé pískání. Je to důsledkem minutové expanze a stlačení plastového panelu z důvodu teplotních změn. * Během topení můžete občas slyšet syčení. Tento zvuk je způsoben automatickým odtáváním. Zápach Z vnitřní jednotky může vycházet zápach. Tento zápach je důsledkem pachů v pokoji (nábytek, tabák, atd.), který byl klimatizací nasán. Vzniká mlha/pára Během chlazení může z vnitřní jednotky unikat jemná mlha. Je to způsobeno náhlým ochlazením pokoje vzduchem vycházejícím z jednotky, které má za následek kondenzaci a mlžení. * Během topení může zastavit ventilátor venkovní jednotky a může se objevit pára. To je způsobeno automatickým odtáváním. Proud vzduchu je slabý či zastavuje * Po začátku činnosti topení, je rychlost ventilátoru dočasně velmi nízká, aby se stačily zahřát vnitřní části. * Během topení, stoupne-li teplota nad teplotu nastavenou, venkovní jednotka zastaví a vnitřní jednotka bude pracovat malou rychlostí. Budete-li chtít nadále zvyšovat teplotu pokoje, nastavte termostat na vyšší teplotu. Během topení jednotka dočasně zastaví ( mezi 7 a 15 min), protože probíhá automatické odtávání. Během odtávání bliká provozní kontrolka. Během režimu vysoušení nebo když jednotka pouze monitoruje teplotu v místnosti se ventilátor pohybuje malou rychlostí. Při režimu AUTO nebo SUPER QUIET se ventilátor pohybuje malou rychlostí. 14

15 Ještě jednou zkontrolujte Příznak poruchy Vůbec nepracuje: Problém Není napájecí kabel vypojen ze sítě? Nedošlo k výpadku proudu? Není vypnutý jistič nebo byl vypnut elektrický spínač? Není v provozu časovač? Slabý výkon chlazení Jednotka pracuje jinak, než je nastaveno na dálkovém ovládání Není zanesený vzduchový filtr? Není zablokovaná vstupní mřížka klimatizace nebo nasávací kanál? Přizpůsobili jste správně nastavení teploty místnosti? Nejsou otevřená okna či dveře? V případě chlazení neprochází do pokoje oknem přímé sluneční záření? (zatáhněte záclony) V případě chlazení - není v místnosti příliš zahřívacích přístrojů či počítačů nebo není v místnosti příliš mnoho lidí? Nejsou v dálkovém ovládání vybité baterie? Jsou baterie v dálkovém ovládání řádně uloženy? Pokud problém trvá i po provedení této kontroly nebo pokud cítíte pálící se kouř nebo pokud bliká kontrolka časovače, okamžitě klimatizaci vypněte, vypněte elektrický spínač (vypojte ze zásuvky) a spojte se s autorizovaným servisem. PROVOZNÍ TYPY Automatický restart V případě přerušení dodávky el. energie Je-li přerušeno napájení klimatizace z důvodu výpadku elektřiny, klimatizace se po opětovném spuštění proudu automaticky restartuje do původního nastavení. Dojde-li k přerušení dodávky el. energie během provozu časovače, bude časovač zrušen a jednotka se spustí (nebo zastaví) až v novém nastavení časovače. V tomto případě se rozsvítí zelená kontrolka časovače. Používání jiných elektrických přístrojů (holicí strojek, atd.) nebo bezdrátových rádiových vysílačů v blízkosti klimatizace může způsobit poruchy. Stane-li se tak, přerušte na okamžik dodávku elektrické energie. Pak ji opět obnovte a dálkovým ovládáním spusťte činnost. Rozmezí teploty a vlhkosti Režim chlazení Režim vysoušení Venkovní teplota cca C cca C Vnitřní teplota cca C cca C Pokud budete klimatizaci používat při vyšších teplotách, než je zde uvedeno, může dojít díky automatické ochraně k přerušení provozu jednotky. Pokud budete klimatizaci pouštět (v režimu chlazení a vysoušení) při nižších teplotách, než je zde uvedeno, může zamrznout výměník tepla a zapříčinit tak vytékání vody nebo jiné poruchy. Za žádných okolností nepoužívejte klimatizaci k jiným účelům, než je chlazení, vysoušení nebo k cirkulaci vzduchu v místnosti. Pokud je klimatizace po delší dobu používána v místnosti s vyšší vlhkostí, na povrchu jednotky může kondenzovat voda a odkapávat na zem. (80 a víc procent). 15
