ADMINISTRATIVNÍ, PRODEJNÍ A SKLADOVACÍ AREÁL LHOTKA

Transkript

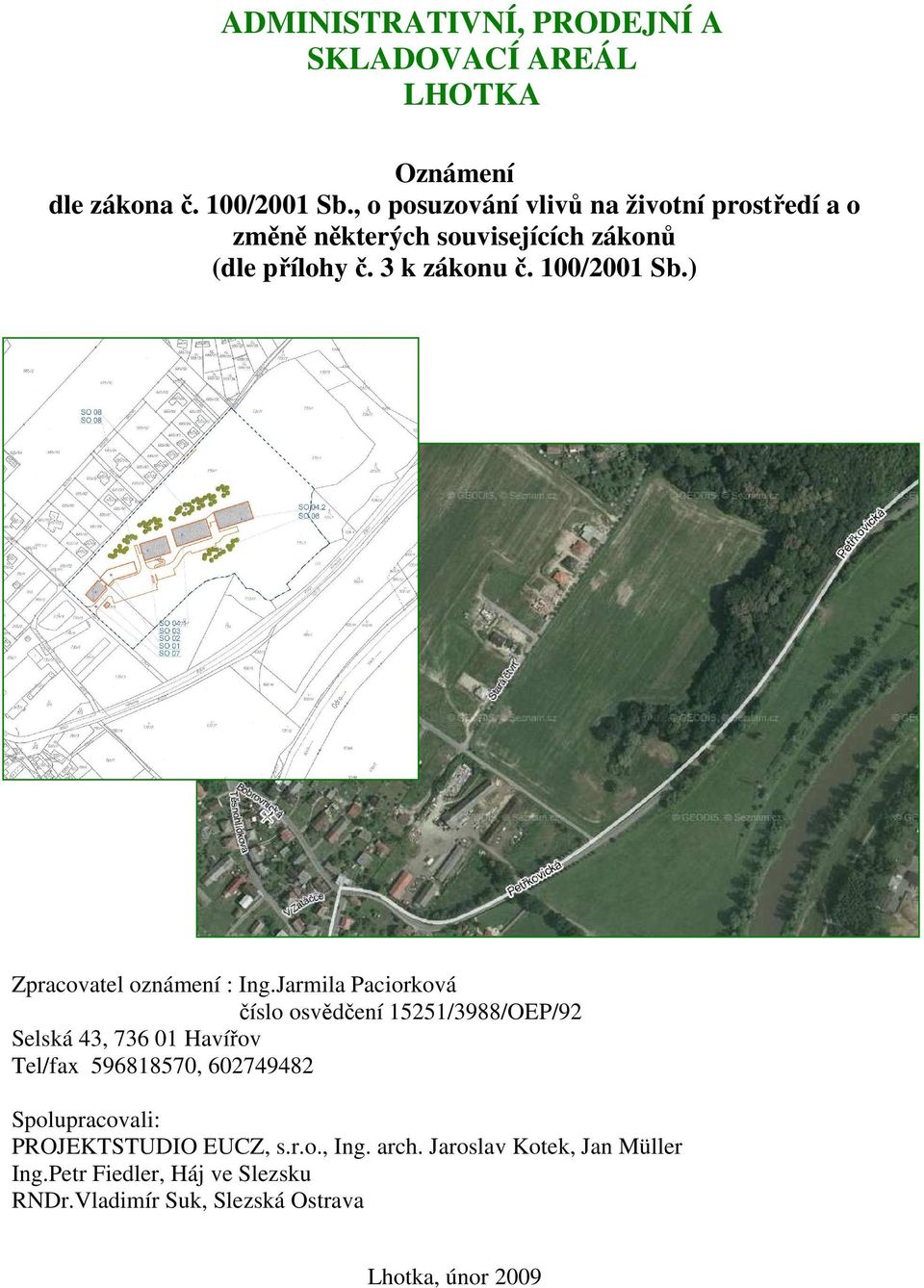

1 ADMINISTRATIVNÍ, PRODEJNÍ A SKLADOVACÍ AREÁL LHOTKA Oznámení dle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů (dle přílohy č. 3 k zákonu č. 100/2001 Sb.) Zpracovatel oznámení : Ing.Jarmila Paciorková číslo osvědčení 15251/3988/OEP/92 Selská 43, Havířov Tel/fax , Spolupracovali: PROJEKTSTUDIO EUCZ, s.r.o., Ing. arch. Jaroslav Kotek, Jan Müller Ing.Petr Fiedler, Háj ve Slezsku RNDr.Vladimír Suk, Slezská Ostrava Lhotka, únor 2009

2 2 Obsah: Strana: A. Údaje o oznamovateli 5 B. Údaje o záměru 5 I. Základní údaje 5 1. Název záměru a jeho zařazení dle přílohy č Kapacita (rozsah) záměru 5 3. Umístění záměru 6 4. Charakter záměru a možnost kumulace jeho vlivů s jinými záměry (realizovanými, připravovanými, uvažovanými) 6 5. Zdůvodnění potřeby záměru a jeho umístění, včetně přehledu zvažovaných variant a hlavních důvodů pro jejich výběr, resp. odmítnutí 7 6. Stručný popis technického a technologického řešení záměru 9 7. Výčet dotčených územně samosprávných celků Zařazení záměru do příslušné kategorie a bodů přílohy č.1 k tomuto zákonu Výčet navazujících rozhodnutí podle 10 odst.4 a správních úřadů, které budou tato rozhodnutí vydávat 16 II. Údaje o vstupech Zábor půdy Odběr a spotřeba vody Surovinové a energetické zdroje Nároky na dopravní a jinou infrastrukturu 21 III. Údaje o výstupech Množství a druh emisí do ovzduší Odpadní vody Kategorizace odpadů Rizika havárií vzhledem k navrženému použití látek a technologií Hluk 36 C. Údaje o stavu životního prostředí v dotčeném území Výčet nejzávažnějších environmentálních charakteristik dotčeného území Dosavadní využívaní území a priority a jeho trvale udržitelného využívání Relativní zastoupení, kvalita a schopnost regenerace přírodních zdrojů Schopnost přírodního prostředí snášet zátěž se zvláštní pozorností 42 - na územní systémy ekologické stability - na zvláště chráněná území - na území přírodních parků - na významné krajinné prvky

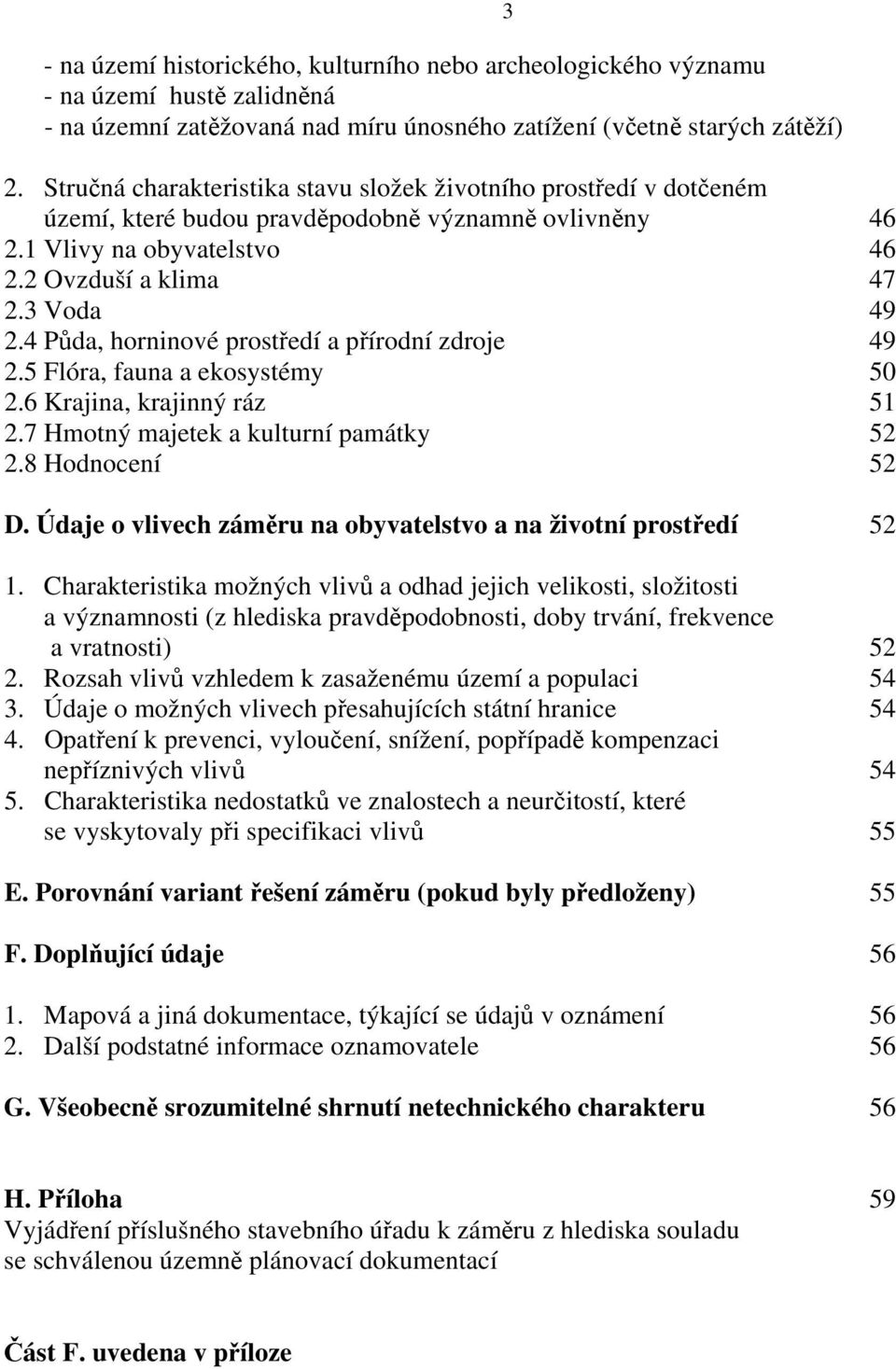

3 - na území historického, kulturního nebo archeologického významu - na území hustě zalidněná - na územní zatěžovaná nad míru únosného zatížení (včetně starých zátěží) 2. Stručná charakteristika stavu složek životního prostředí v dotčeném území, které budou pravděpodobně významně ovlivněny Vlivy na obyvatelstvo Ovzduší a klima Voda Půda, horninové prostředí a přírodní zdroje Flóra, fauna a ekosystémy Krajina, krajinný ráz Hmotný majetek a kulturní památky Hodnocení 52 D. Údaje o vlivech záměru na obyvatelstvo a na životní prostředí Charakteristika možných vlivů a odhad jejich velikosti, složitosti a významnosti (z hlediska pravděpodobnosti, doby trvání, frekvence a vratnosti) Rozsah vlivů vzhledem k zasaženému území a populaci Údaje o možných vlivech přesahujících státní hranice Opatření k prevenci, vyloučení, snížení, popřípadě kompenzaci nepříznivých vlivů Charakteristika nedostatků ve znalostech a neurčitostí, které se vyskytovaly při specifikaci vlivů 55 E. Porovnání variant řešení záměru (pokud byly předloženy) 55 F. Doplňující údaje Mapová a jiná dokumentace, týkající se údajů v oznámení Další podstatné informace oznamovatele 56 G. Všeobecně srozumitelné shrnutí netechnického charakteru 56 3 H. Příloha 59 Vyjádření příslušného stavebního úřadu k záměru z hlediska souladu se schválenou územně plánovací dokumentací Část F. uvedena v příloze

4 4 Úvod Pro stavbu Administrativní, prodejní a skladovací areál Lhotka, která je v současnosti projekčně připravována ve stupni dokumentace pro územní řízení, je zpracováno oznámení dle přílohy č.3 zákona č. 100/2001 Sb. o posuzování vlivů na životní prostředí. Podle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění pozdějších předpisů, přílohy č. 1 spadá předkládaný záměr do kategorie II (záměry vyžadující zjišťovací řízení) - bodu bod Skladové a obchodní komplexy včetně nákupních středisek, o celkové výměře nad m 2 zastavěné plochy; parkoviště nebo garáže s kapacitou nad 100 parkovacích míst v součtu pro celou stavbu. Zájmové území

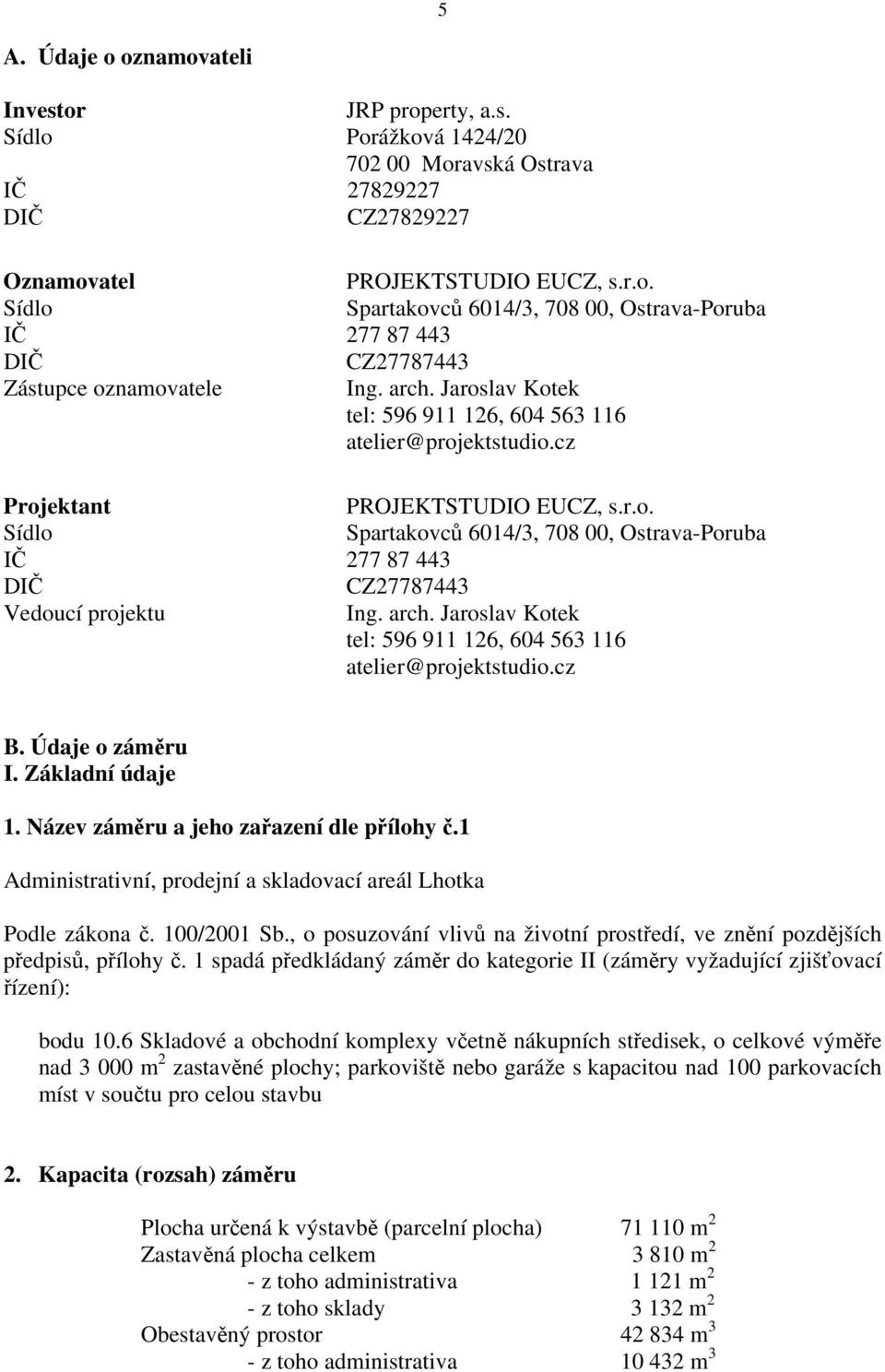

5 5 A. Údaje o oznamovateli Investor JRP property, a.s. Sídlo Porážková 1424/ Moravská Ostrava IČ DIČ CZ Oznamovatel PROJEKTSTUDIO EUCZ, s.r.o. Sídlo Spartakovců 6014/3, , Ostrava-Poruba IČ DIČ CZ Zástupce oznamovatele Ing. arch. Jaroslav Kotek tel: , atelier@projektstudio.cz Projektant PROJEKTSTUDIO EUCZ, s.r.o. Sídlo Spartakovců 6014/3, , Ostrava-Poruba IČ DIČ CZ Vedoucí projektu Ing. arch. Jaroslav Kotek tel: , atelier@projektstudio.cz B. Údaje o záměru I. Základní údaje 1. Název záměru a jeho zařazení dle přílohy č.1 Administrativní, prodejní a skladovací areál Lhotka Podle zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí, ve znění pozdějších předpisů, přílohy č. 1 spadá předkládaný záměr do kategorie II (záměry vyžadující zjišťovací řízení): bodu 10.6 Skladové a obchodní komplexy včetně nákupních středisek, o celkové výměře nad m 2 zastavěné plochy; parkoviště nebo garáže s kapacitou nad 100 parkovacích míst v součtu pro celou stavbu 2. Kapacita (rozsah) záměru Plocha určená k výstavbě (parcelní plocha) m 2 Zastavěná plocha celkem m 2 - z toho administrativa m 2 - z toho sklady m 2 Obestavěný prostor m 3 - z toho administrativa m 3

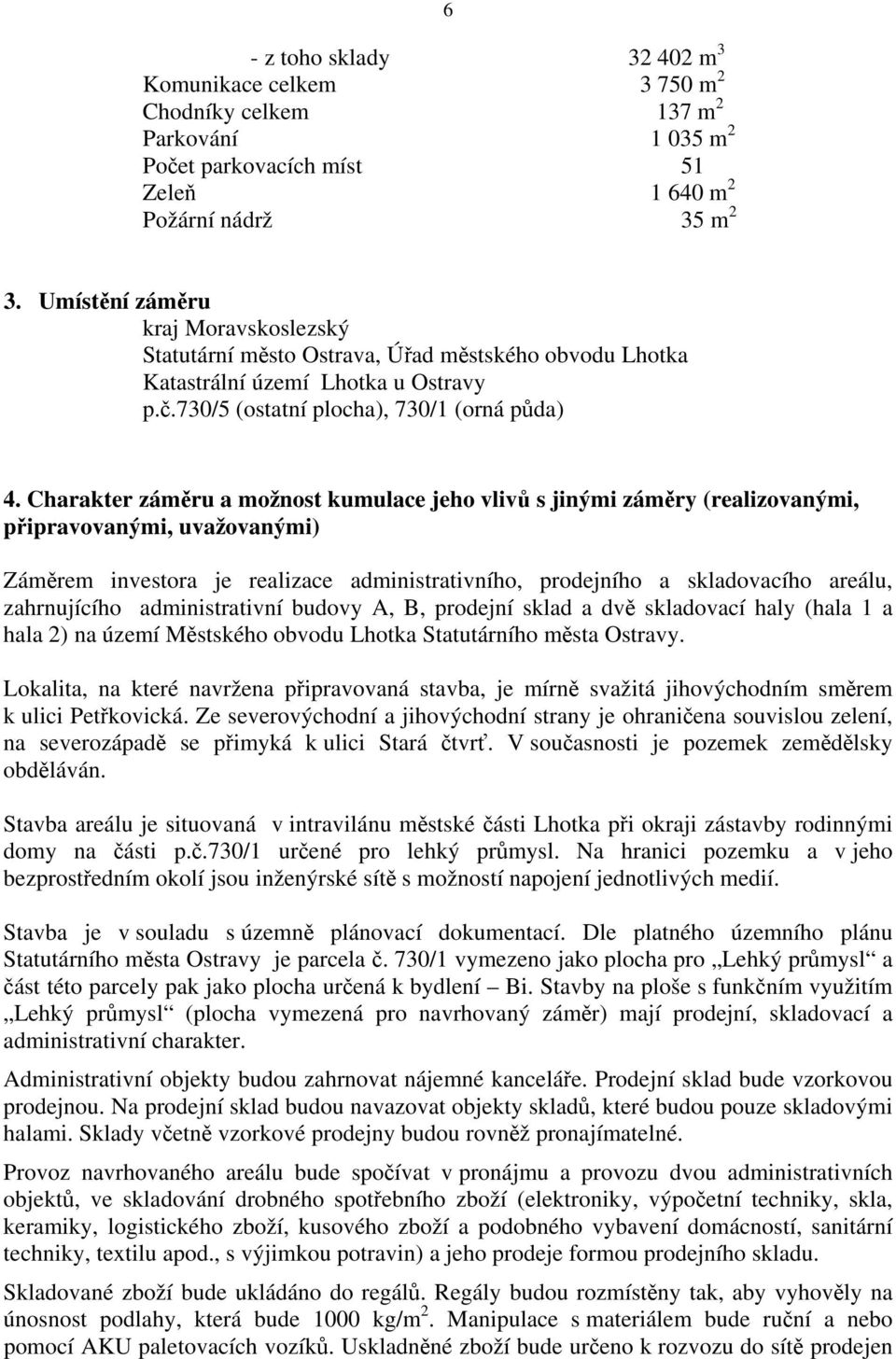

6 6 - z toho sklady m 3 Komunikace celkem m 2 Chodníky celkem 137 m 2 Parkování m 2 Počet parkovacích míst 51 Zeleň m 2 Požární nádrž 35 m 2 3. Umístění záměru kraj Moravskoslezský Statutární město Ostrava, Úřad městského obvodu Lhotka Katastrální území Lhotka u Ostravy p.č.730/5 (ostatní plocha), 730/1 (orná půda) 4. Charakter záměru a možnost kumulace jeho vlivů s jinými záměry (realizovanými, připravovanými, uvažovanými) Záměrem investora je realizace administrativního, prodejního a skladovacího areálu, zahrnujícího administrativní budovy A, B, prodejní sklad a dvě skladovací haly (hala 1 a hala 2) na území Městského obvodu Lhotka Statutárního města Ostravy. Lokalita, na které navržena připravovaná stavba, je mírně svažitá jihovýchodním směrem k ulici Petřkovická. Ze severovýchodní a jihovýchodní strany je ohraničena souvislou zelení, na severozápadě se přimyká k ulici Stará čtvrť. V současnosti je pozemek zemědělsky obděláván. Stavba areálu je situovaná v intravilánu městské části Lhotka při okraji zástavby rodinnými domy na části p.č.730/1 určené pro lehký průmysl. Na hranici pozemku a v jeho bezprostředním okolí jsou inženýrské sítě s možností napojení jednotlivých medií. Stavba je v souladu s územně plánovací dokumentací. Dle platného územního plánu Statutárního města Ostravy je parcela č. 730/1 vymezeno jako plocha pro Lehký průmysl a část této parcely pak jako plocha určená k bydlení Bi. Stavby na ploše s funkčním využitím Lehký průmysl (plocha vymezená pro navrhovaný záměr) mají prodejní, skladovací a administrativní charakter. Administrativní objekty budou zahrnovat nájemné kanceláře. Prodejní sklad bude vzorkovou prodejnou. Na prodejní sklad budou navazovat objekty skladů, které budou pouze skladovými halami. Sklady včetně vzorkové prodejny budou rovněž pronajímatelné. Provoz navrhovaného areálu bude spočívat v pronájmu a provozu dvou administrativních objektů, ve skladování drobného spotřebního zboží (elektroniky, výpočetní techniky, skla, keramiky, logistického zboží, kusového zboží a podobného vybavení domácností, sanitární techniky, textilu apod., s výjimkou potravin) a jeho prodeje formou prodejního skladu. Skladované zboží bude ukládáno do regálů. Regály budou rozmístěny tak, aby vyhověly na únosnost podlahy, která bude 1000 kg/m 2. Manipulace s materiálem bude ruční a nebo pomocí AKU paletovacích vozíků. Uskladněné zboží bude určeno k rozvozu do sítě prodejen

7 7 anebo přímo k jednotlivým odběratelům. Prodejní sklad bude provozován jako samostatná prodejní jednotka. Žáden prvek chráněný dle zák.č.114/1992 Sb. ve znění pozdějších zákonů nebude stavbou dotčen. Možnost kumulace s jinými záměry v zájmovém území není vymezena. 5. Zdůvodnění potřeby záměru a jeho umístění, včetně přehledu zvažovaných variant a hlavních důvodů pro jejich výběr, resp. odmítnutí Záměr je předkládán v lokalitě s ohledem na okolní plochy a při souladu s územním plánem města s ohledem na možnost umístění stavby v daném prostoru. Navržen je v lokalitě umožňující výstavbu daného záměru z hlediska potřebné rozlohy pozemku a s ohledem na charakter posuzované výstavby, dosažený stupeň poznání v této oblasti u obdobných staveb u nás a ve vyspělých zemích Evropy. Stavba je navržena a řešena a posuzována jako jediná stavební i technologická varianta, včetně zabezpečení systému dopravy, skladování a prodeje. Dle územního plánu města se lokalita navržena pro realizaci záměru nachází v ploše určené pro lehký průmysl, stavby na ploše s funkčním využitím Lehký průmysl mají prodejní, skladovací a administrativní charakter. Varianty V rámci projektové dokumentace byly podrobně zhodnoceny možnosti území a stanovena nejpříznivější možnost umístění navrhovaného záměru stavby v zájmovém území. Účelem stavby je realizace administrativního, prodejního a skladovacího areálu v souladu s územním plánem města. Posouzeny by mohly být varianty nulová a varianta předložena oznamovatelem. Varianta nulová by předpokládala nerealizovat navrhovaný záměr v území. Vzhledem k tomu, že záměr je v souladu s územně plánovací dokumentací, zřejmě by se v území jiná stavba obdobného charakteru jiným investorem v průběhu času připravovala. Takovou aktivitu nelze v současnosti posoudit. Investor po důkladném zvážení možností s variantou realizovat záměr v jiné lokalitě nepočítá. Navrhovaná stavba svým umístěním i řešením je z hlediska příslušných obecných požadavků na výstavbu v souladu s platnými zákony, vyhláškami, normami a předpisy. Je navržena z materiálů, které jsou atestovány pro použití ve výstavbě. Navržené řešení stavby a inženýrské sítě budou mít parametry, které kapacitně umožní realizaci stavby. Žádná činnost související se stavebními pracemi a následným provozem není optimální, může být za předpokladu dodržení stanovených podmínek přijatelná. Takovou může být činnost, která omezuje nebo eliminuje nepříznivý vliv jednotlivých záměrů na životní prostředí a zároveň umožňuje realizaci záměru investora a v konečném důsledku i zájmu obyvatelstva. V případě zájmové lokality je třeba vzít v úvahu stávající stav a stavbu provést tak, aby tato odpovídala požadavkům na minimalizaci vlivů stavby a provozu na životní a zároveň umožňovala podnikatelský záměr investora. Minimalizace vlivu provozu i stavby je technicky realizovatelná. Variantu navrhovanou oznamovatelem je možné považovat za vhodnou za předpokladu uplatnění všech doporučení a navrhovaných opatření.

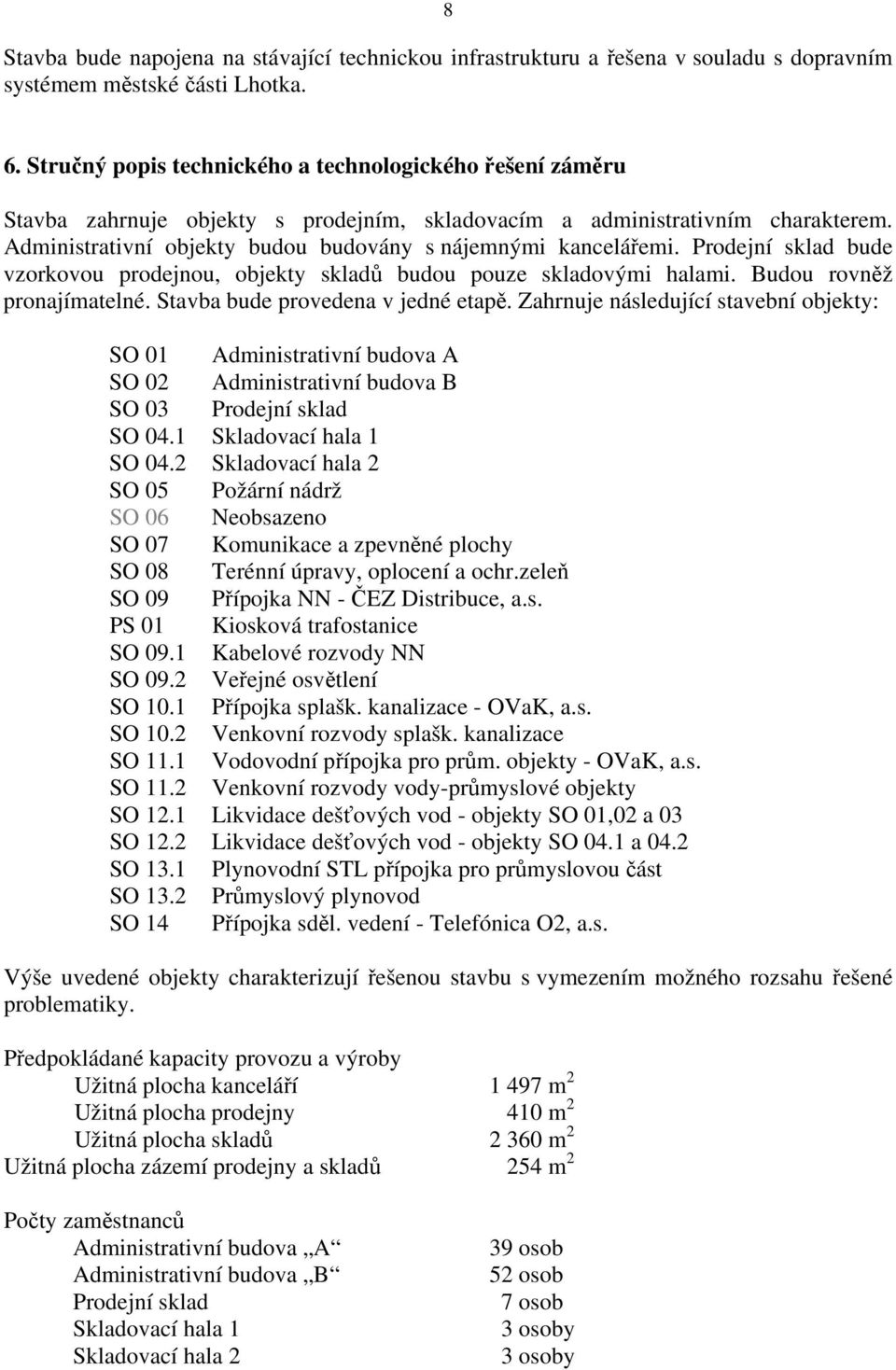

8 8 Stavba bude napojena na stávající technickou infrastrukturu a řešena v souladu s dopravním systémem městské části Lhotka. 6. Stručný popis technického a technologického řešení záměru Stavba zahrnuje objekty s prodejním, skladovacím a administrativním charakterem. Administrativní objekty budou budovány s nájemnými kancelářemi. Prodejní sklad bude vzorkovou prodejnou, objekty skladů budou pouze skladovými halami. Budou rovněž pronajímatelné. Stavba bude provedena v jedné etapě. Zahrnuje následující stavební objekty: SO 01 Administrativní budova A SO 02 Administrativní budova B SO 03 Prodejní sklad SO 04.1 Skladovací hala 1 SO 04.2 Skladovací hala 2 SO 05 Požární nádrž SO 06 Neobsazeno SO 07 Komunikace a zpevněné plochy SO 08 Terénní úpravy, oplocení a ochr.zeleň SO 09 Přípojka NN - ČEZ Distribuce, a.s. PS 01 Kiosková trafostanice SO 09.1 Kabelové rozvody NN SO 09.2 Veřejné osvětlení SO 10.1 Přípojka splašk. kanalizace - OVaK, a.s. SO 10.2 Venkovní rozvody splašk. kanalizace SO 11.1 Vodovodní přípojka pro prům. objekty - OVaK, a.s. SO 11.2 Venkovní rozvody vody-průmyslové objekty SO 12.1 Likvidace dešťových vod - objekty SO 01,02 a 03 SO 12.2 Likvidace dešťových vod - objekty SO 04.1 a 04.2 SO 13.1 Plynovodní STL přípojka pro průmyslovou část SO 13.2 Průmyslový plynovod SO 14 Přípojka sděl. vedení - Telefónica O2, a.s. Výše uvedené objekty charakterizují řešenou stavbu s vymezením možného rozsahu řešené problematiky. Předpokládané kapacity provozu a výroby Užitná plocha kanceláří m 2 Užitná plocha prodejny 410 m 2 Užitná plocha skladů m 2 Užitná plocha zázemí prodejny a skladů 254 m 2 Počty zaměstnanců Administrativní budova A Administrativní budova B Prodejní sklad Skladovací hala 1 Skladovací hala 2 39 osob 52 osob 7 osob 3 osoby 3 osoby

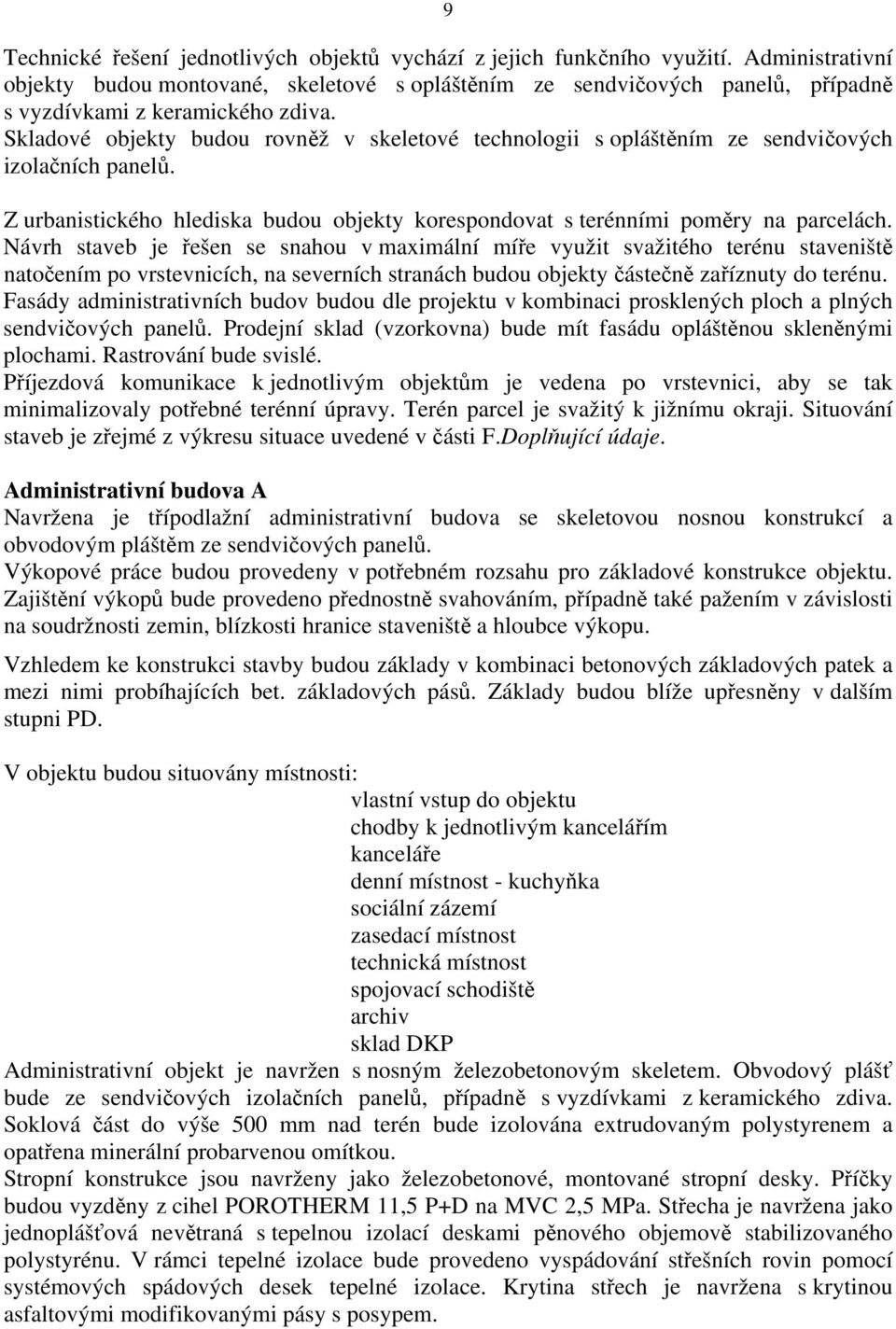

9 9 Technické řešení jednotlivých objektů vychází z jejich funkčního využití. Administrativní objekty budou montované, skeletové s opláštěním ze sendvičových panelů, případně s vyzdívkami z keramického zdiva. Skladové objekty budou rovněž v skeletové technologii s opláštěním ze sendvičových izolačních panelů. Z urbanistického hlediska budou objekty korespondovat s terénními poměry na parcelách. Návrh staveb je řešen se snahou v maximální míře využit svažitého terénu staveniště natočením po vrstevnicích, na severních stranách budou objekty částečně zaříznuty do terénu. Fasády administrativních budov budou dle projektu v kombinaci prosklených ploch a plných sendvičových panelů. Prodejní sklad (vzorkovna) bude mít fasádu opláštěnou skleněnými plochami. Rastrování bude svislé. Příjezdová komunikace k jednotlivým objektům je vedena po vrstevnici, aby se tak minimalizovaly potřebné terénní úpravy. Terén parcel je svažitý k jižnímu okraji. Situování staveb je zřejmé z výkresu situace uvedené v části F.Doplňující údaje. Administrativní budova A Navržena je třípodlažní administrativní budova se skeletovou nosnou konstrukcí a obvodovým pláštěm ze sendvičových panelů. Výkopové práce budou provedeny v potřebném rozsahu pro základové konstrukce objektu. Zajištění výkopů bude provedeno přednostně svahováním, případně také pažením v závislosti na soudržnosti zemin, blízkosti hranice staveniště a hloubce výkopu. Vzhledem ke konstrukci stavby budou základy v kombinaci betonových základových patek a mezi nimi probíhajících bet. základových pásů. Základy budou blíže upřesněny v dalším stupni PD. V objektu budou situovány místnosti: vlastní vstup do objektu chodby k jednotlivým kancelářím kanceláře denní místnost - kuchyňka sociální zázemí zasedací místnost technická místnost spojovací schodiště archiv sklad DKP Administrativní objekt je navržen s nosným železobetonovým skeletem. Obvodový plášť bude ze sendvičových izolačních panelů, případně s vyzdívkami z keramického zdiva. Soklová část do výše 500 mm nad terén bude izolována extrudovaným polystyrenem a opatřena minerální probarvenou omítkou. Stropní konstrukce jsou navrženy jako železobetonové, montované stropní desky. Příčky budou vyzděny z cihel POROTHERM 11,5 P+D na MVC 2,5 MPa. Střecha je navržena jako jednoplášťová nevětraná s tepelnou izolací deskami pěnového objemově stabilizovaného polystyrénu. V rámci tepelné izolace bude provedeno vyspádování střešních rovin pomocí systémových spádových desek tepelné izolace. Krytina střech je navržena s krytinou asfaltovými modifikovanými pásy s posypem.

10 10 Okna jsou navržena hliníková, zasklená izolačním dvojsklem. Vstupní dveře budou hliníkové, prosklené izolačním dvojsklem.vnitřní dveře budou typizovaných rozměrů dřevěné plné nebo částečně prosklené dýhované. Všechny dveře budou do ocelových zárubní. Vytápění Tepelně-technické vlastnosti stavebních konstrukcí a budou navrženy tak, aby s reservou splnily požadavky ČSN Výpočtová hodinová potřeba tepla pro vytápění a přípravu TV činí 83 kw pro nejnižší venkovní teplotu -15 C a pro vnitřní teplotu dle normy pro výpočet tepelné ztráty, při výměně vzduchu 0,5 x/hod. Na základě vypočtené tepelné ztráty bude navržena otopná plocha, která bude vytvořena z deskových otopných těles. Každé otopné těleso bude vybaveno ventilem s termostatickou regulací a uzavíracím regulačním šroubením. Zdrojem tepla bude v souladu s celkovou koncepcí zásobování areálu teplem zemní plyn přivedený v rámci plynoinstalace k plynovým nízkotlakým teplovodním kondenzačním kotlům 2 x 49 kw (2 x 5,3 m 3 /hod). Kotle budou současně sloužit pro přípravu teplé vody zásobníkovým ohřevem. Provoz kotlových jednotek bude řízen automatickou regulací. Zařízení bude provozováno bez trvalé obsluhy. Výpočtová roční spotřeba tepla činí 610 GJ pro vytápění a 40 GJ pro přípravu TV. Maximální spotřeba zemního plynu bude 10,6 m 3 /hod, roční spotřeba bude závislá na průběhu topné sezony a způsobu provozu a bude činit cca m 3 /rok. Zdravotechnika Vnitřní kanalizace v objektu bude provedena jako oddílná. Dešťové odpadní vody ze střechy budou svedeny vnějšími dešťovými odpady do dešťové kanalizace. Splaškové odpadní vody od jednotlivých zařizovacích předmětů budou svedeny připojovacím a odpadním potrubím do hlavních svodných potrubí a vyvedeny vně objektu do revizních šachet na venkovní kanalizaci. Odpadní potrubí splaškových vod budou odvětrána nad střechu a ukončena větracími hlavicemi. Stoupačky budou opatřeny čistícími kusy 1m nad podlahou a před každým zalomením. Plynoinstalace Kotelna bude osazena plynovými kondenzačními kotli v provedení turbo. Maximální příkon plynu pro potřeby vytápění prostřednictvím plynové kotelny bude 5,3 m 3 /hod. Odkouření od kotle koncentrickou rourou bude společně s přívodem spalovacího vzduchu vyvedeno nad střechu objektu (dle ČSN z 01/2008). Elektroinstalace Hlavní technické údaje Rozvodné soustavy 3 PEN stř. 50 Hz, 400 V / 230 V / TN C 3 NPE stř. 50 Hz, 400 V / 230 V / TN S Ochrana před úrazem elektrickým proudem v souladu s ČSN V hlavní rozvodnici RE bude umístěno měření spotřeby elektrické energie s nezáměnným označením jmenovité hodnoty proudu (specifická barva ovládací páčky). Jistič před elektroměrem musí být konstrukčně uzpůsoben tak, aby nebylo možno žádný z pólů odděleně vypnout. Vzduchotechnika Kancelářské prostory budou větrány přirozeně - okny. Sociální zařízení bez možnosti přirozeného větrání budou v souladu s vyhláškou 361/2008Sb. větrány v podtlaku s odsáváním vzduchu na mísu 50 m 3 /h, na pisoár 25 m 3 /h vzduchu a na umývadlo 30 m 3 /h vzduchu. Úhrada vzduchu je řešena z venkovního prostoru přes protidešťové žaluzie a klapku

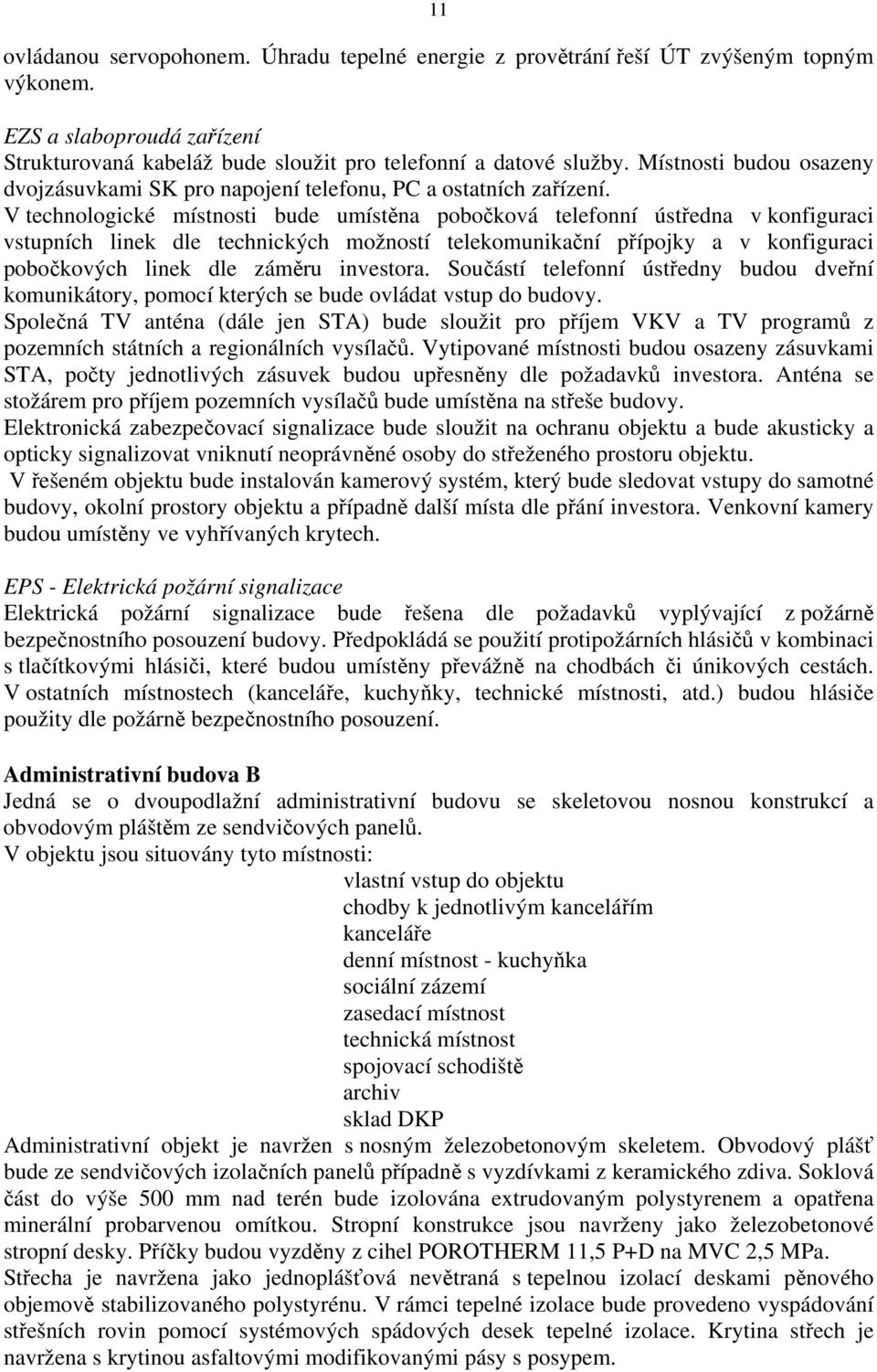

11 11 ovládanou servopohonem. Úhradu tepelné energie z provětrání řeší ÚT zvýšeným topným výkonem. EZS a slaboproudá zařízení Strukturovaná kabeláž bude sloužit pro telefonní a datové služby. Místnosti budou osazeny dvojzásuvkami SK pro napojení telefonu, PC a ostatních zařízení. V technologické místnosti bude umístěna pobočková telefonní ústředna v konfiguraci vstupních linek dle technických možností telekomunikační přípojky a v konfiguraci pobočkových linek dle záměru investora. Součástí telefonní ústředny budou dveřní komunikátory, pomocí kterých se bude ovládat vstup do budovy. Společná TV anténa (dále jen STA) bude sloužit pro příjem VKV a TV programů z pozemních státních a regionálních vysílačů. Vytipované místnosti budou osazeny zásuvkami STA, počty jednotlivých zásuvek budou upřesněny dle požadavků investora. Anténa se stožárem pro příjem pozemních vysílačů bude umístěna na střeše budovy. Elektronická zabezpečovací signalizace bude sloužit na ochranu objektu a bude akusticky a opticky signalizovat vniknutí neoprávněné osoby do střeženého prostoru objektu. V řešeném objektu bude instalován kamerový systém, který bude sledovat vstupy do samotné budovy, okolní prostory objektu a případně další místa dle přání investora. Venkovní kamery budou umístěny ve vyhřívaných krytech. EPS - Elektrická požární signalizace Elektrická požární signalizace bude řešena dle požadavků vyplývající z požárně bezpečnostního posouzení budovy. Předpokládá se použití protipožárních hlásičů v kombinaci s tlačítkovými hlásiči, které budou umístěny převážně na chodbách či únikových cestách. V ostatních místnostech (kanceláře, kuchyňky, technické místnosti, atd.) budou hlásiče použity dle požárně bezpečnostního posouzení. Administrativní budova B Jedná se o dvoupodlažní administrativní budovu se skeletovou nosnou konstrukcí a obvodovým pláštěm ze sendvičových panelů. V objektu jsou situovány tyto místnosti: vlastní vstup do objektu chodby k jednotlivým kancelářím kanceláře denní místnost - kuchyňka sociální zázemí zasedací místnost technická místnost spojovací schodiště archiv sklad DKP Administrativní objekt je navržen s nosným železobetonovým skeletem. Obvodový plášť bude ze sendvičových izolačních panelů případně s vyzdívkami z keramického zdiva. Soklová část do výše 500 mm nad terén bude izolována extrudovaným polystyrenem a opatřena minerální probarvenou omítkou. Stropní konstrukce jsou navrženy jako železobetonové stropní desky. Příčky budou vyzděny z cihel POROTHERM 11,5 P+D na MVC 2,5 MPa. Střecha je navržena jako jednoplášťová nevětraná s tepelnou izolací deskami pěnového objemově stabilizovaného polystyrénu. V rámci tepelné izolace bude provedeno vyspádování střešních rovin pomocí systémových spádových desek tepelné izolace. Krytina střech je navržena s krytinou asfaltovými modifikovanými pásy s posypem.

12 12 Okna jsou navržena hliníková, zasklená izolačním dvojsklem. Vstupní dveře budou hliníkové, prosklené izolačním dvojsklem. Vnitřní dveře jsou typizovaných rozměrů dřevěné plné nebo částečně prosklené dýhované. Všechny dveře jsou do ocelových zárubní. Vytápění Zdrojem tepla bude v souladu s celkovou koncepcí zásobování areálu teplem zemní plyn přivedený v rámci plynoinstalace k plynovým nízkotlakým teplovodním kondenzačním kotlům 2 x 49 kw (2 x 5,3 m 3 /hod). Kotle budou současně sloužit pro přípravu teplé vody zásobníkovým ohřevem. Provoz kotlových jednotek bude řízen automatickou regulací s vyvedením havarijních stavů na mobil obsluhy. Zařízení bude provozováno bez trvalé obsluhy. Výpočtová roční spotřeba tepla činí 700 GJ pro vytápění a 40 GJ pro přípravu TV. Maximální spotřeba ZP činí 10,6 m 3 /hod, roční spotřeba bude závislá na průběhu topné sezony a způsobu provozu a bude činit cca m 3 /rok. Zdravotechnika Vnitřní kanalizace v objektu bude provedena jako oddílná. Dešťové odpadní vody ze střechy budou svedeny vnějšími dešťovými odpady do dešťové kanalizace. Plynoinstalace Kotelna bude osazena plynovými kondenzačními kotli v provedení turbo. Maximální příkon plynu pro potřeby vytápění prostřednictvím plynové kotelny bude 5,3 m 3 /h. Odkouření od kotle koncentrickou rourou bude společně s přívodem spalovacího vzduchu vyvedeno nad střechu objektu. Elektroinstalace Hlavní technické údaje - rozvodné soustavy 3 PEN stř. 50 Hz, 400 V / 230 V / TN C 3 NPE stř. 50 Hz, 400 V / 230 V / TN S V hlavní rozvodnici RE bude umístěno měření spotřeby elektrické energie s nezáměnným označením jmenovité hodnoty proudu (specifická barva ovládací páčky). Jistič před elektroměrem musí být konstrukčně uzpůsoben tak, aby nebylo možno žádný z pólů odděleně vypnout. Vzduchotechnika Kancelářské prostory budou větrány přirozeně - okny. Sociální zařízení bez možnosti přirozeného větrání budou v souladu s vyhláškou 361/2008 Sb. větrány v podtlaku s odsáváním vzduchu na mísu 50m 3 /h, na pisoár 25m 3 /h vzduchu a na umývadlo 30m 3 /h vzduchu. Úhrada vzduchu bude řešena z venkovního prostoru přes protidešťové žaluzie a klapku ovládanou servopohonem. Úhradu tepelné energie z provětrání řeší ÚT zvýšeným topným výkonem. Prodejní sklad Jedná se o jednopodlažní budovu se skeletovou nosnou konstrukcí a obvodovým pláštěm ze sendvičových panelů, s prosklenou čelní fasádou. V objektu bude vzorková prodejna a k náležející příruční sklad. V budově se nachází tyto místnosti: Vzorková prodejna Sklad Kancelář Denní místnost - kuchyňka Sociální zázemí

13 13 Šatna Objekt prodejního skladu je navržen s nosným železobetonovým skeletem. Obvodový plášť bude ze sendvičových izolačních panelů, čelní fasáda prosklená. Soklová část do výše 500 mm nad terén bude izolována extrudovaným polystyrenem a opatřena minerální probarvenou omítkou.střešní konstrukce je navržena jako součást nosného skeletu se střešními sendvičovými izolačními panely. Strop nad sociálním vestavkem bude montovaný, sádrokartonový. Příčky budou vyzděny z cihel POROTHERM 11,5 P+D na MVC 2,5 MPa. Střecha je navržena jako jednoplášťová, systémová, nevětraná s tepelnou izolací, která je součástí střešních panelů. Okna jsou navržena hliníková, zasklená izolačním dvojsklem. Vstupní dveře budou hliníkové, prosklené izolačním dvojsklem. Vnitřní dveře jsou typizovaných rozměrů dřevěné plné nebo částečně prosklené dýhované. Všechny dveře jsou do ocelových zárubní. Vytápění Výpočtová hodinová potřeba tepla pro vytápění a přípravu TV činí 145 kw pro nejnižší venkovní teplotu -15 C a pro vnitřní teplotu dle normy pro výpočet tepelné ztráty, při výměně vzduchu 0,5x/hod. Na základě této vypočtené tepelné ztráty bude navržena otopná plocha. Pro vytápění halového prostoru je použito plynových přímotopných vytápěcích teplovzdušných jednotek např. Lersen AIECO (6 ks AIECO 28kW á 3,1 m 3 /hod), jejichž provoz bude řízen od prostorového thermostatu umístěného ve vytápěném prostoru. Tímto budou vytvořeny předpoklady pro hospodárné provozování otopného systému. Odkouření jednotek bude provedeno přes střechu a jednotky budou umístěny zavěšeny pod stropem s výdechem vzduchu horizontálně. Zařízení bude provozováno bez trvalé obsluhy. Pro vytápění vestavku bude použito nástěnný kombinovaný kondenzační teplovodní kotel s přípravou teplé vody zásobníkovým způsobem o příkonu 1,79 m 3 /hod zemního plynu o výkonu 2-17 kw. Od kotle bude proveden teplovodní rozvod, který bude napojovat jednotlivá otopná tělesa ve vestavku. Otopná tělesa budou navrženy podle vypočtených tepelných ztrát. Každé otopné těleso bude opatřeno termoventilem a uzavíracím regulačním šroubením. Výpočtová roční spotřeba tepla činí 580 GJ pro vytápění a 8 GJ pro přípravu TV. Maximální spotřeba ZP činí 17,3 m 3 /hod, roční spotřeba bude závislá na průběhu topné sezony a způsobu provozu a bude činit cca m 3 /rok. Zdravotechnika Vnitřní kanalizace v objektu bude provedena jako oddílná. Dešťové odpadní vody ze střechy budou svedeny vnějšími dešťovými odpady do dešťové kanalizace. Splaškové odpadní vody od jednotlivých zařizovacích předmětů budou svedeny připojovacím a odpadním potrubím do hlavních svodných potrubí a vyvedeny vně objektu do revizních šachet na venkovní kanalizaci. Odpadní potrubí splaškových vod budou odvětrána nad střechu a ukončena větracími hlavicemi. Stoupačky budou opatřeny čistícími kusy 1m nad podlahou a před každým zalomením. Čistící tvarovky budou přístupny plastovými dvířky. Izolace potrubí bude provedena dle vyhl.č.193/2007 Sb s ohledem na skutečnost, že objekt a zejména skladová hala bude nepřetržitě temperována na 10 C. V prodejní a skladovací hale budou instalovány teplovzdušné agregáty spalujících zemní plyn s maximální hodinovou spotřebou plynu jednotky 3,1 m 3 /hod. Teplovzdušné agregáty na plyn jsou uzavřené nezávislé spotřebiče se vzduchotěsně uzavřeným okruhem spalování.

14 14 Elektroinstalace Hlavní technické údaje - rozvodné soustavy 3 PEN stř. 50 Hz, 400 V / 230 V / TN C 3 NPE stř. 50 Hz, 400 V / 230 V / TN S V hlavní rozvodnici RE bude umístěno měření spotřeby elektrické energie s nezáměnným označením jmenovité hodnoty proudu (specifická barva ovládací páčky). Jistič před elektroměrem musí být konstrukčně uzpůsoben tak, aby nebylo možno žádný z pólů odděleně vypnout. Vzduchotechnika Kancelářské prostory jsou větrány přirozeně - okny. Sociální zařízení bez možnosti přirozeného větrání jsou v souladu s vyhláškou 361/2008Sb. větrány v podtlaku s odsáváním vzduchu na mísu 50 m 3 /h, na pisoár 25 m 3 /h vzduchu a na umývadlo 30m 3 /h vzduchu. Sklady jsou větrány v podtlaku nástřešními ventilátory, které zajistí 0,5-1 násobnou výměnu v prostoru. Úhrada vzduchu bude řešena z venkovního prostoru přes protidešťové žaluzie a klapku ovládanou servopohonem. Úhradu tepelné energie z provětrání řeší ÚT zvýšeným topným výkonem. VZT dané prostory nevytápí řešeno ÚT. Skladovací hala 1 a 2 Jedná se o jednopodlažní skladovací budovu se skeletovou nosnou konstrukcí a obvodovým pláštěm ze sendvičových panelů. V objektu jsou situovány tyto místnosti: sklad; denní místnost - kuchyňka; sociální zázemí; šatna; Skladovací objekt je navržen s nosným železobetonovým skeletem. Obvodový plášť bude ze sendvičových izolačních panelů. Soklová část do výše 500 mm nad terén bude izolována extrudovaným polystyrenem a opatřena minerální probarvenou omítkou. Střešní konstrukce je navržena jako součást nosného skeletu se střešními sendvičovými izolačními panely. Strop nad sociálním vestavkem bude montovaný, sádrokartonový. Příčky budou vyzděny z cihel POROTHERM 11,5 P+D na MVC 2,5 MPa. Střecha je navržena jako jednoplášťová, systémová, nevětraná s tepelnou izolací, která je součástí střešních panelů. Okna jsou navržena hliníková, zasklená izolačním dvojsklem. Vstupní dveře budou hliníkové, prosklené izolačním dvojsklem. Vnitřní dveře jsou typizovaných rozměrů dřevěné plné nebo částečně prosklené dýhované. Všechny dveře jsou do ocelových zárubní. Pro vytápění halového prostoru je použito plynových přímotopných vytápěcích teplovzdušných jednotek např. Lersen AIECO (6 ks AIECO 28kW á 3,1 m 3 /hod), jejichž provoz bude řízen od prostorového thermostatu umístěného ve vytápěném prostoru. Tímto budou vytvořeny předpoklady pro hospodárné provozování otopného systému. Odkouření jednotek bude provedeno přes střechu a jednotky budou umístěny zavěšeny pod stropem s výdechem vzduchu horizontálně. Zařízení bude provozováno bez trvalé obsluhy. Pro vytápění vestavků bude použito lokálních plynových topidel GHILBI HT vyráběných firmou Accorroni, 10 kw. Topidla spalují zemní plyn v uzavřené spalovací komoře s přirozeným odtahem spalin. Jsou vyrobeny tlakovým litím z jediného kusu hliníkové slitiny, atmosférický hořák je z nerezové oceli. Cirkulace ohřátého vzduchu bude přirozená,

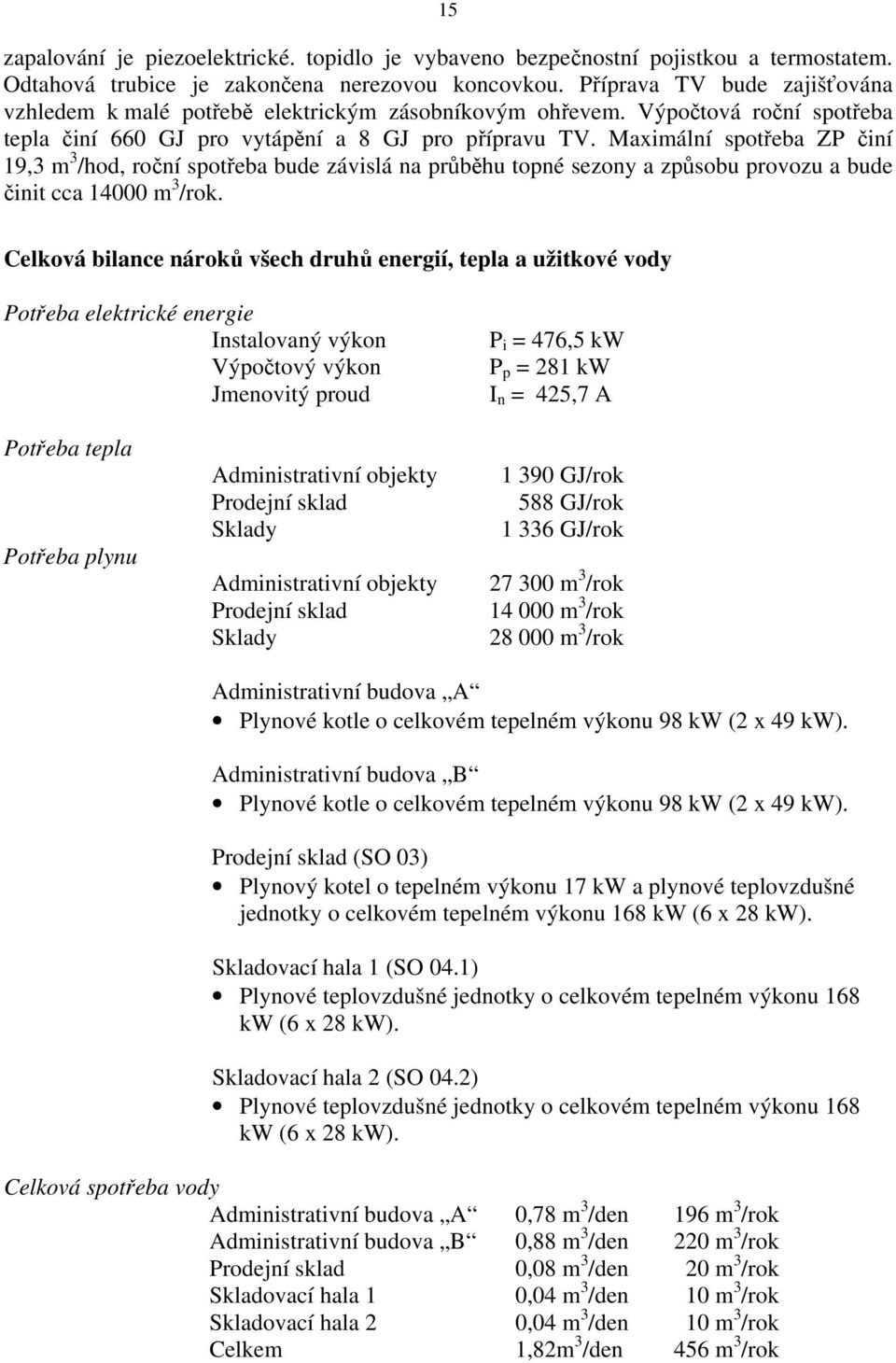

15 15 zapalování je piezoelektrické. topidlo je vybaveno bezpečnostní pojistkou a termostatem. Odtahová trubice je zakončena nerezovou koncovkou. Příprava TV bude zajišťována vzhledem k malé potřebě elektrickým zásobníkovým ohřevem. Výpočtová roční spotřeba tepla činí 660 GJ pro vytápění a 8 GJ pro přípravu TV. Maximální spotřeba ZP činí 19,3 m 3 /hod, roční spotřeba bude závislá na průběhu topné sezony a způsobu provozu a bude činit cca m 3 /rok. Celková bilance nároků všech druhů energií, tepla a užitkové vody Potřeba elektrické energie Instalovaný výkon Výpočtový výkon Jmenovitý proud P i = 476,5 kw P p = 281 kw I n = 425,7 A Potřeba tepla Potřeba plynu Administrativní objekty Prodejní sklad Sklady Administrativní objekty Prodejní sklad Sklady GJ/rok 588 GJ/rok GJ/rok m 3 /rok m 3 /rok m 3 /rok Administrativní budova A Plynové kotle o celkovém tepelném výkonu 98 kw (2 x 49 kw). Administrativní budova B Plynové kotle o celkovém tepelném výkonu 98 kw (2 x 49 kw). Prodejní sklad (SO 03) Plynový kotel o tepelném výkonu 17 kw a plynové teplovzdušné jednotky o celkovém tepelném výkonu 168 kw (6 x 28 kw). Skladovací hala 1 (SO 04.1) Plynové teplovzdušné jednotky o celkovém tepelném výkonu 168 kw (6 x 28 kw). Skladovací hala 2 (SO 04.2) Plynové teplovzdušné jednotky o celkovém tepelném výkonu 168 kw (6 x 28 kw). Celková spotřeba vody Administrativní budova A 0,78 m 3 /den 196 m 3 /rok Administrativní budova B 0,88 m 3 /den 220 m 3 /rok Prodejní sklad 0,08 m 3 /den 20 m 3 /rok Skladovací hala 1 0,04 m 3 /den 10 m 3 /rok Skladovací hala 2 0,04 m 3 /den 10 m 3 /rok Celkem 1,82m 3 /den 456 m 3 /rok

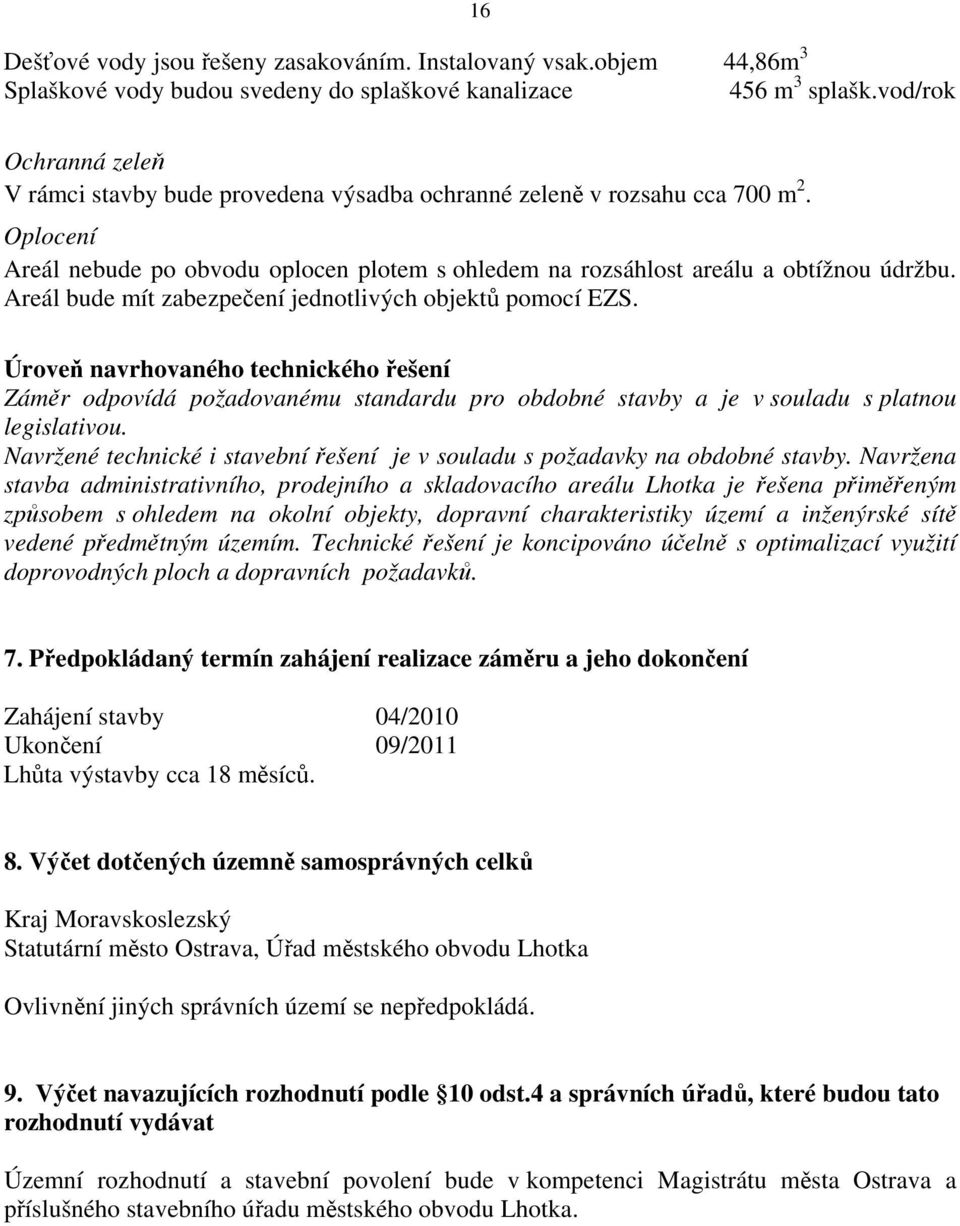

16 16 Dešťové vody jsou řešeny zasakováním. Instalovaný vsak.objem 44,86m 3 Splaškové vody budou svedeny do splaškové kanalizace 456 m 3 splašk.vod/rok Ochranná zeleň V rámci stavby bude provedena výsadba ochranné zeleně v rozsahu cca 700 m 2. Oplocení Areál nebude po obvodu oplocen plotem s ohledem na rozsáhlost areálu a obtížnou údržbu. Areál bude mít zabezpečení jednotlivých objektů pomocí EZS. Úroveň navrhovaného technického řešení Záměr odpovídá požadovanému standardu pro obdobné stavby a je v souladu s platnou legislativou. Navržené technické i stavební řešení je v souladu s požadavky na obdobné stavby. Navržena stavba administrativního, prodejního a skladovacího areálu Lhotka je řešena přiměřeným způsobem s ohledem na okolní objekty, dopravní charakteristiky území a inženýrské sítě vedené předmětným územím. Technické řešení je koncipováno účelně s optimalizací využití doprovodných ploch a dopravních požadavků. 7. Předpokládaný termín zahájení realizace záměru a jeho dokončení Zahájení stavby 04/2010 Ukončení 09/2011 Lhůta výstavby cca 18 měsíců. 8. Výčet dotčených územně samosprávných celků Kraj Moravskoslezský Statutární město Ostrava, Úřad městského obvodu Lhotka Ovlivnění jiných správních území se nepředpokládá. 9. Výčet navazujících rozhodnutí podle 10 odst.4 a správních úřadů, které budou tato rozhodnutí vydávat Územní rozhodnutí a stavební povolení bude v kompetenci Magistrátu města Ostrava a příslušného stavebního úřadu městského obvodu Lhotka.

17 17 II. Údaje o vstupech 1. Zábor půdy Stavba bude realizována na pozemcích k.ú. Lhotka u Ostravy, p.č.730/5 (ostatní plocha), 730/1 (orná půda). Tabulka č.1 P.č. Kultura Výměra BPEJ Vlastník (m 2 ) 730/5 Ostatní plocha 5051 LV /1 Orná půda LV Stavbou budou dotčeny pozemky zemědělského půdního fondu. Základním ukazatelem hodnocení kvality půd jsou bonitní půdně ekologické jednotky (BPEJ) jako nezbytná součást pedologických charakteristik. Jednotky BPEJ jsou označeny pětimístným kódem (1. číslo označuje klimatický region, 2. a 3. číslo, t.j. dvojčíslí označuje příslušnost k hlavní půdní klimatické jednotce (HPJ), 4. číslo vyjadřuje svažitost pozemku a jeho expozici, 5. číslo udává poměr hloubky a skeletovitosti půdního profilu). V zájmové oblasti se nachází BPEJ: Klimatický region zájmové oblasti 6 Základní charakteristika hlavních půdních jednotek: 46 Hnědozemě ilimerizované oglejené a ilimerizované půdy oglejené na svahových hlínách se sprašovou příměsí, středně těžké, až středně štěrkovité nebo slabě kamenité, náchylné k dočasnému zamokření. K přesnějšímu určení kvality zemědělských půd slouží zařazení půd do tříd ochrany (I až V, nejlepší jsou půdy I. třídy ochrany) - dle Metodického pokynu odboru ochrany lesa a půdy Ministerstva životního prostředí ČR z , č.j. OOLP/1067/96 k odnímání půdy ze zemědělského půdního fondu podle zákona č. 334/1992 Sb., o ochraně zemědělského půdního fondu, ve znění zákona ČNR č. 10/1993 Sb.. Z hlediska zařazení bonitních půdně ekologických jednotek do tříd ochrany zabírané zemědělské půdy pro zájmové území platí: II.třída ochrany Do II. třídy ochrany patří půdy, které mají v rámci jednotlivých klimatických regionů nadprůměrnou produkční schopnost, jde o půdy vysoce chráněné, podmíněně odnímatelné. Jelikož byla tato situace posouzena z hlediska komplexních záborů půd na celém území města Ostravy v rámci územně plánovací dokumentace a celá lokalita byla určena k jiným než zemědělským účelům, je považováno toto komplexní posouzení za průkazné. Se skrytou zeminou ale musí být zacházeno jako s velmi kvalitní půdou, která musí být využita jako kvalitní zemědělská půda dle dispozic orgánu ochrany půdního fondu.

18 18 Velikost skrývek Provedena bude skrývka kulturních zemin o mocnosti 20 cm. Vzhledem ke kvalitě ornice je možno ji využít i pro zemědělskou prvovýrobu. Navrhovanou přístavbou skladovacích hal, administrativních objektů, komunikací a parkovišť dojde k zastavění parcely v úhrnné ploše m 2 (3810 m 2 zastavěná plocha, 3750 m 2 komunikace, 137 m 2 chodníky, 1035 m 2 parkování, 35 m 2 požární nádrž). V rámci zemních prací se provede skrývka ornice v tloušťce cca 20 cm, která se použije pro zpětné ohumusování upravených ploch v rámci areálů. Velikost skrývek kulturních zemin m 2 Mocnost skrývky ornice 0,20 m Skrývka ornice 1 753,4 m 3 Ornice bude po skrytí dočasně skladována ve figuře, jelikož je uvažováno s krátkodobým skladováním ornice, není navrženo její ošetření. Pokud by došlo ke skladování delšímu než 6 měsíců, bude navrženo ošetření tělesa uskladněné ornice. Část kulturních zemin bude použita v zájmové lokalitě ke konečným terénním úpravám, převážná část kulturních zemin bude nabídnuta k rekultivační zásahům v jiné lokalitě (dle dispozic orgánu ochrany půdního fondu). Půda určená k plnění funkce lesa Půda určená k plnění funkce lesa nebude záměrem dotčena. Nebude dotčen zábor lesních pozemků ve vzdálenosti kratší než 50 m od okraje lesa. 2. Odběr a spotřeba vody Navržená přípojka pro areál bude napojena na stávající distribuční síť provozovanou OVaK a.s. na parcele č. 685/72 v k.ú. Lhotka u Ostravy. Napojení přípojky na stávající vodovod DN 80 bude provedeno pomocí navrtávacího pásu a šoupátka se zemní soupravou. Přípojka délky 26,0 m bude ukončena hlavním uzávěrem vody v technické místnosti administrativní budovy SO 01, za HUV bude instalován fakturační vodoměr dodavatele. Za fakturačním vodoměrem budou provedeny rozvody pro jednotlivé objekty mimo nezbytné případy uvnitř objektu PPR potrubím, rozvody mezi jednotlivými objekty budou vedeny v zemi PE potrubím. Odbočky pro jednotlivé objekty budou vybaveny podružným vodoměrem instalovaným vždy v daném objektu, bližší informace budou uvedeny v dalším stupni projektové dokumentace. Spotřeba vody Administrativní budova A 0,78 m 3 /den 196 m 3 /rok Administrativní budova B 0,88 m 3 /den 220 m 3 /rok Prodejní sklad 0,08 m 3 /den 20 m 3 /rok Skladovací hala 1 0,04 m 3 /den 10 m 3 /rok Skladovací hala 2 0,04 m 3 /den 10 m 3 /rok Celkem 1,82 m 3 /den 456 m 3 /rok

19 19 3. Surovinové a energetické zdroje Elektrická energie Provedena bude přípojka NN - ČEZ Distribuce, a.s. - na stávající betonový podpěrný bod nadzemního vedení VN č.179 u DTS 7888 bude provedena montáž nového svislého US. Investorem úprav zařízení distribuční soustavy může být pouze provozovatel. Kabelová přípojka vn do trafostanice navazuje svodem z koncového stožáru přes svislý odpínač. Kabel bude uložen v kabelovém výkopu 500 x 1000 mm v pískovém lóži krytý betonovými deskami. Kabel typu 22 AXEKVCEY 3x1x240 mm 2 bude na koncovém stožáru ukončen venkovními koncovkami. Ukončení tohoto kabelu v trafostanici bude vnitřními koncovkami. Před uvedením do provozu bude nutné na kabelovém vedení provést napěťovou zkoušku. Hlavní technické údaje Napětí 22 kv Proudová soustava 3 PE, 50Hz, 22 kv/it Kiosková trafostanice Nová trafostanice bude Betonbau osazena transformátorem 22/0, 4 kv 400 kva, rozváděčem VN Siemens a rozváděčem NN Elro, ve kterém bude umístěno měření spotřeby elektrické energie - velkoodběr. Trafostanice se dodává jako komplet i včetně technologického vybavení s rozváděčem VN a NN. Hlavní technické údaje Typ trafostanice BETONBAU UK 1700/28 Napětí Proudová soustava 22 kv 3 PE, 50Hz, 22 kv/it 3 PEN stř. 50Hz, 400 V/230V/TN-C Z nově navržené kioskové trafostanice budou provedeny kabelové rozvody, jenž budou provedeny silovými celoplastovými se smyčkovým napojením. Kabelové vedení bude uloženo v komunikacích v pancéřových plastových ochranných trubkách 110 vždy s jednou rezervní trasou a ve volném terénu v plastových ochranných trubkách 110. Budou provedeny tři kabelové smyčky. První smyčka bude pro administrativu, druhá pro skladové objekty a třetí pro bytové domy. Potřeba elektrické energie Administrativní objekty Instalovaný výkon: P i = 138 kw Výpočtový výkon: P p = 86,2 kw Jmenovitý proud: I n = 131 A Prodejní sklad Instalovaný výkon: P i = 84 kw Výpočtový výkon: P p = 68,8 kw Jmenovitý proud: I n = 73,9 A Sklady Instalovaný výkon: P i = 108 kw Výpočtový výkon: P p = 71 kw Jmenovitý proud: I n = 107,6 A Venkovní osvětlení Instalovaný výkon: P i = 3,5 kw Výpočtový výkon: P p = 3,5 kw

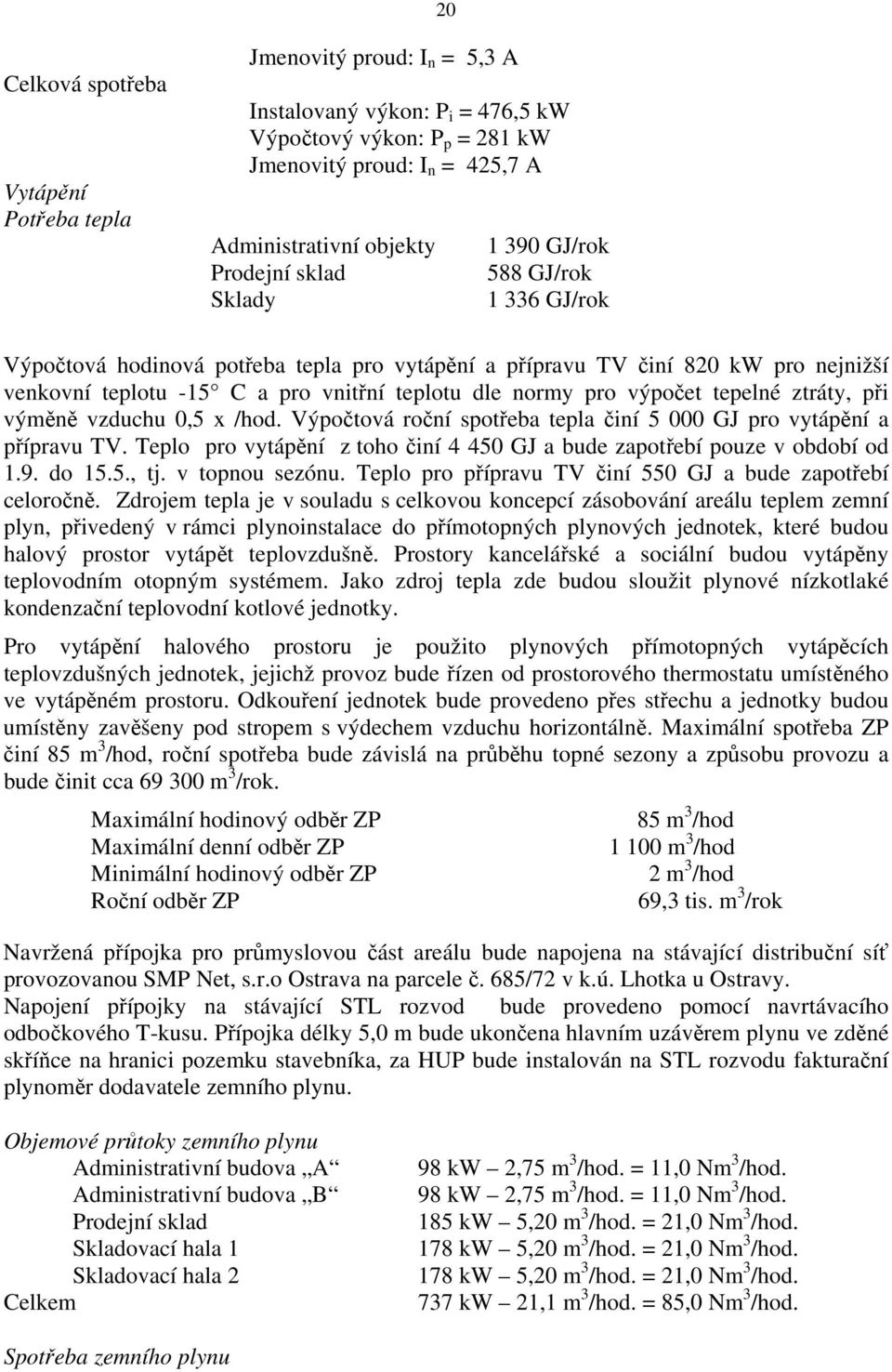

20 20 Celková spotřeba Vytápění Potřeba tepla Jmenovitý proud: I n = 5,3 A Instalovaný výkon: P i = 476,5 kw Výpočtový výkon: P p = 281 kw Jmenovitý proud: I n = 425,7 A Administrativní objekty Prodejní sklad Sklady GJ/rok 588 GJ/rok GJ/rok Výpočtová hodinová potřeba tepla pro vytápění a přípravu TV činí 820 kw pro nejnižší venkovní teplotu -15 C a pro vnitřní teplotu dle normy pro výpočet tepelné ztráty, při výměně vzduchu 0,5 x /hod. Výpočtová roční spotřeba tepla činí GJ pro vytápění a přípravu TV. Teplo pro vytápění z toho činí GJ a bude zapotřebí pouze v období od 1.9. do 15.5., tj. v topnou sezónu. Teplo pro přípravu TV činí 550 GJ a bude zapotřebí celoročně. Zdrojem tepla je v souladu s celkovou koncepcí zásobování areálu teplem zemní plyn, přivedený v rámci plynoinstalace do přímotopných plynových jednotek, které budou halový prostor vytápět teplovzdušně. Prostory kancelářské a sociální budou vytápěny teplovodním otopným systémem. Jako zdroj tepla zde budou sloužit plynové nízkotlaké kondenzační teplovodní kotlové jednotky. Pro vytápění halového prostoru je použito plynových přímotopných vytápěcích teplovzdušných jednotek, jejichž provoz bude řízen od prostorového thermostatu umístěného ve vytápěném prostoru. Odkouření jednotek bude provedeno přes střechu a jednotky budou umístěny zavěšeny pod stropem s výdechem vzduchu horizontálně. Maximální spotřeba ZP činí 85 m 3 /hod, roční spotřeba bude závislá na průběhu topné sezony a způsobu provozu a bude činit cca m 3 /rok. Maximální hodinový odběr ZP Maximální denní odběr ZP Minimální hodinový odběr ZP Roční odběr ZP 85 m 3 /hod m 3 /hod 2 m 3 /hod 69,3 tis. m 3 /rok Navržená přípojka pro průmyslovou část areálu bude napojena na stávající distribuční síť provozovanou SMP Net, s.r.o Ostrava na parcele č. 685/72 v k.ú. Lhotka u Ostravy. Napojení přípojky na stávající STL rozvod bude provedeno pomocí navrtávacího odbočkového T-kusu. Přípojka délky 5,0 m bude ukončena hlavním uzávěrem plynu ve zděné skříňce na hranici pozemku stavebníka, za HUP bude instalován na STL rozvodu fakturační plynoměr dodavatele zemního plynu. Objemové průtoky zemního plynu Administrativní budova A Administrativní budova B Prodejní sklad Skladovací hala 1 Skladovací hala 2 Celkem 98 kw 2,75 m 3 /hod. = 11,0 Nm 3 /hod. 98 kw 2,75 m 3 /hod. = 11,0 Nm 3 /hod. 185 kw 5,20 m 3 /hod. = 21,0 Nm 3 /hod. 178 kw 5,20 m 3 /hod. = 21,0 Nm 3 /hod. 178 kw 5,20 m 3 /hod. = 21,0 Nm 3 /hod. 737 kw 21,1 m 3 /hod. = 85,0 Nm 3 /hod. Spotřeba zemního plynu

21 Administrativní budova A ÚV+TUV 650 GJ/rok = m 3 /rok Administrativní budova B ÚV+TUV 740 GJ/rok = m 3 /rok Prodejní sklad ÚV+TUV 588 GJ/rok = m 3 /rok Skladovací hala 1 ÚV+TUV 668 GJ/rok = m 3 /rok Skladovací hala 2 ÚV+TUV 668 GJ/rok = m 3 /rok Celkem ÚV+TUV 3314 GJ/rok = m 3 /rok 21 Ostatní materiály Materiál (stavební materiál) pro potřeby stavby bude specifikován a uveden v projektu stavby. Jeho množství odpovídá velikosti výstavby a konstrukci zpevněných ploch parkoviště. 4. Nároky na dopravní a jinou infrastrukturu Doprava v době výstavby Realizace nevyžaduje vytvoření nového dopravního napojení ani neznamená jiný významný nárok na dopravní infrastrukturu, která by v území nebyla v současnosti řešena. V průběhu výstavby se předpokládá nejvyšší intenzity staveništní dopravy v době provádění zemních prací ve výši 50 nákladních a 20 osobních vozidel denně (denní doba). Doprava v době provozu Dopravní napojení areálu je na silnici III/01137 (Petřkovická) a místní komunikaci (ulice Hlohová). Současný stav provozu na silnici III/01137 byl odvozen z výsledků sčítání dopravy (firma Ostravské komunikace, a.s.). Intenzita dopravy na ulici Hlohová byla zjištěna sčítáním dopravy dne Ulice Hlohová je místní obslužná komunikace, slouží k obsluze obytné zástavby, je zde nízký podíl nákladní dopravy. Intenzity dopravy ( Ostravské komunikace, a.s.) Komunikace k administrativním budovám, prodejnímu skladu a skladovacím halám je navržena obousměrná o šířce 8,0 m s napojením na stávající obslužnou komunikaci Hlohová, která bude rekonstruovaná (jiná stavba). Komunikace je navržená ve střechovitém příčném sklonu 2,5 %, s betonovými obrubníky BO 15/25 do betonového lože s dvojřádkem ze žulových kostek. Plochy pro nakládku a vykládku zboží u skladovacích ramp jsou navrženy ve stejné skladbě.

22 22 U administrativní budovy je navrženo parkoviště pro osobní vozy s kapacitou 51 parkovacích stání, z toho 3 stání pro osoby se zdravotním postižením. Stání jsou o rozměrech 2,5/5,3 (5,0) m, stání pro imobilní občany jsou o šířce 3,5 m. Skladový a administrativní areál má celkově 51 stání. Z tohoto počtu je vyčleněno 10 stání pro dodávky či zásobovací vozidla a 3 stání pro osoby s omezenou schopností pohybu a orientace. Počet požadovaných stání u administrativních budov a hal = = 51 stání. Z tohoto počtu bude 10 stání vyčleněno pro dodávkové automobily. Předpokládá se dvojnásobná obměna parkovacích stání. Intenzity dopravy Doprava zásobování (předpokládaný počet zásobovacích vozidel), tj. předpoklad navýšení dopravy: - velké 4/den - střední 20/den - osobní pasanti 25/den Průměrná denní četnost provozu na komunikacích Tabulka č.2 Profil OA NA OA NA OA NA Bez realizace 2010 Stavba S realizací 2010 III/01137 ulice Petřkovická Ulice Hlohová Účelová komunikace v areálu Parkoviště administrativy Parkoviště sklady Areál bude provozován v denní době. Jiná infrastruktura Při výstavbě bude nutné realizovat zabezpečení funkčnosti stávajících inženýrských sítí (přeložky, úpravy).

23 23 II. Údaje o výstupech 1. Množství a druh emisí do ovzduší Při výstavbě Plošné zdroje emisí Plošným zdrojem znečištění ovzduší v době výstavby budou zejména emise poletavého prachu na ploše odpovídající výměře staveniště. Projevy zvýšené prašnosti jsou běžným projevem pro každou stavební činnost. Působení plošného zdroje bude přechodné - doba zemních prací s produkcí sekundární prašnosti patrně nepřekročí období 1-2 měsíců a bude možno ji podle potřeby minimalizovat kropením rizikových míst. Rozsah stavební činnosti při přípravě území bude časově omezen na dobu vlastní realizace stavby. Zpracování programu organizace výstavby bude v lokalitě významným eliminujícím faktorem s ohledem na stávající stav území. Imisní charakteristika lokality Dle údajů z Informačního systému kvality ovzduší ČR je nejbližší lokalita s měření imisních koncentrací znečišťujících látek v městě Ostrava, a to stanice ČHMÚ č.1061 (Ostrava- Fifejdy), stanice ČHMÚ č (Ostrava-Přívoz), stanice ZÚ č (Ostrava-Přívoz ZÚ), stanice ZÚ č (Ostrava-Přívoz ZÚ) a stanice ZÚ č.1720 (Ostrava-Přívoz ZÚ). Výsledky měření v roce 2007 : Stanice ČHMÚ č (Ostrava-Fifejdy) - suspendované částice (PM 10 ) maximální denní koncentrace 170,5 µg/m 3 98 % kv. 120,9 µg/m 3 (počet překročení imisního limitu 90krát) - suspendované částice (PM 10 ) průměrná roční koncentrace 39,3 µg/m 3 - oxid dusičitý (NO 2 ) maximální hodinová koncentrace 144,0 µg/m 3 98 % kv. 68,9 µg/m 3 - oxid dusičitý (NO 2 ) průměrná roční koncentrace 25,1 µg/m 3 - benzen průměrná roční koncentrace 4,3 µg/m 3 Stanice ČHMÚ č (Ostrava-Přívoz) - suspendované částice (PM 10 ) maximální denní koncentrace 180,2 µg/m 3 98 % kv. 129,2 µg/m 3 (počet překročení imisního limitu 116krát) - suspendované částice (PM 10 ) průměrná roční koncentrace 46,0 µg/m 3 - oxid dusičitý (NO 2 ) maximální hodinová koncentrace 194,0 µg/m 3 98 % kv. 68,3 µg/m 3 - oxid dusičitý (NO 2 ) průměrná roční koncentrace 28,2 µg/m 3 - benzen průměrná roční koncentrace 8,0 µg/m 3 Stanice ZÚ č (Ostrava-Přívoz ZÚ) - suspendované částice (PM 10 ) maximální denní koncentrace 227,1 µg/m 3 98 % kv. 102,7 µg/m 3 (počet překročení imisního limitu 84krát) - suspendované částice (PM 10 ) průměrná roční koncentrace 39,6 µg/m 3 - oxid dusičitý (NO 2 ) průměrná roční koncentrace 25,4 µg/m 3 Stanice ZÚ č (Ostrava-Přívoz ZÚ) - benzen průměrná roční koncentrace 5,9 µg/m 3

24 24 Stanice ZÚ č (Ostrava-Přívoz ZÚ) - benzo(a)pyren průměrná roční koncentrace 6,4 ng/m 3 Stavební úřad Městského obvodu Lhotka je uveden ve Věstníku MŽP č. 4/2008 (Sdělení odboru ochrany ovzduší MŽP o hodnocení kvality ovzduší - vymezení oblastí se zhoršenou kvalitou ovzduší, na základě dat za rok 2006) jako oblast se zhoršenou kvalitou ovzduší pro imise suspendované částice PM 10 - průměrná denní a roční koncentrace na ploše 100 % a 100 % obvodu, pro imise benzenu - průměrná roční koncentrace na ploše 5 % obvodu a pro imise benzo(a)pyrenu - průměrná roční koncentrace na ploše 100 % obvodu. Stav imisního pozadí hodnocené lokality Ostrava-Lhotka (bez realizace stavby Administrativní, prodejní a skladovací areál Lhotka ) je možno určit jen na základě odborného odhadu (výsledky imisního měření roku 1997 až 2007 a přijatá možná opatření v následujících létech) a v souladu s výpočtem imisních koncentrací v obdobných lokalitách. Předpokládané imisní pozadí v roce 2010 (bez realizace stavby Administrativní, prodejní a skladovací areál Lhotka ) : - suspendované částice (PM 10 ) maximální denní koncentrace < 250 µg/m 3 - suspendované částice (PM 10 ) průměrná roční koncentrace < 45 µg/m 3 - oxid dusičitý (NO 2 ) maximální hodinová koncentrace < 180 µg/m 3 - oxid dusičitý (NO 2 ) průměrná roční koncentrace < 30 µg/m 3 - benzen průměrná roční koncentrace < 5,5 µg/m 3 - benzo(a)pyren průměrná roční koncentrace < 4,0 ng/m 3 Imisní limity pro znečišťující látky V současné době jsou platné imisní limity, stanovené Nařízením vlády č. 597/2006 Sb. Vzhledem k poloze území jsou v oblasti platné imisní limity pro ochranu zdraví lidí. V následující tabulce jsou uvedeny imisní limity znečišťujících látek, které jsou předmětem výpočtu rozptylové studie: Tabulka č.3 Imise Ochrana zdraví lidí Ochrana ekosystémů aritmetický průměr aritmetický průměr roční denní hodinový osmihodinový roční ( ) µg.m -3 suspendované částice (PM 10 ) oxid dusičitý (NO 2 ) 40 * - 200* benzen 5 * benzo(a)pyren 0,001 ** Poznámka : - * imisní limity mají platnost od (do data jsou dány meze tolerance) - ** imisní limit splnit do Rozptylová studie Zpracována byla rozptylová studie Ing.Petr Fiedler v 01/2009, která slouží k posouzení vlivu stavby Administrativní, prodejní a skladovací areál Lhotka, po výstavbě, na okolí (ochrana zdraví lidí). Výpočtem rozptylové studie získáme nárůst imisní koncentrace v hodnocené lokalitě městské části Lhotka, pocházející z provozu stavby Administrativní, prodejní a skladovací areál Lhotka, dle zákona č. 86/2002 Sb., o ochraně ovzduší, ve znění pozdějších předpisů. Při započtení stavu imisního pozadí hodnocené lokality městské části Lhotka, před provozem stavby Administrativní, prodejní a skladovací areál Lhotka, získáme celkové výsledné imisní koncentrace hodnocené lokality. Celkové imisní koncentrace jsou následně
