NÁSTROJE PRO ARTROSKOPII INSTRUMENTS FOR ARTHROSCOPY

Transkript

1 NÁSTROJE PRO ARTROSKOPII INSTRUMENTS FOR ARTHROSCOPY

2 (mm)

3 MEDIN, a.s. Vlachovická 619 Nové Město na Moravě CZ Czech Republic IČO DIČ CZ CENTRÁLA tel.: PRODEJ ČESKÁ REPUBLIKA tel.: fax: PRODEJNA PRAHA Jana Želivského 6 Praha 3 CZ tel./fax: mobil: PRODEJ SLOVENSKÁ REPUBLIKA tel.: fax: export@medin.cz EXPORT phone: fax: export@medin.cz 1

4 Certifikát EN ISO Certificate EN ISO Certifikát ISO 9001 Certificate ISO 9001 Certifikát ISO Certificate ISO 14001

5 MEDIN, a.s. Akciová společnost MEDIN se sídlem v Nové Městě na Moravě zahájila činnost jako právní nástupce bývalého státního podniku Chirana Nové Město na Moravě. MEDIN, a.s., je největší český výrobce nástrojů pro humánní lékařství ve všech hlavních oborech lékařských specializací včetně kostní chirurgie a implantátů pro traumatologii a ortopedii. Zároveň je největším českým výrobcem dentálních nástrojů jak ordinačních, tak rotačních. Dlouholetá tradice výroby lékařských nástrojů, začínající již v roce 1949, vytvořila know-how umožňující dodávat výrobky vysoké kvality s ohledem na dosažení vysoké míry bezpečnosti odpovídající vysoké úrovni ochrany zdraví. Úroveň, kvalita a bezpečnost všech nástrojů je pečlivě posuzována. Akcent na kvalitu a bezpečnost nástrojů je tradičně zakotven ve firemní politice jakosti a strategii firmy. V kvalitě používá firma účinných postupů dle mezinárodních norem ISO 9001 Systémy managementu kvality a ISO Systémy jakosti Zdravotnické prostředky, jejichž certifikáty jsou pravidelně obnovovány. Důležitou oblastí je splnění legislativních podmínek při uvádění výrobků na trh, zejména evropské direktivy Medical Device 93/42/EHS. MEDIN, a.s., uplatňuje aktivní postoj k ochraně životního prostředí a praktickou činností směřuje k minimalizaci dopadů vlivů firemních činností na životní prostředí. Komplex výrobních, pomocných a administrativních prostor společnosti splňuje použitými technologiemi a energetickými zdroji přísná ekologická hlediska. Prostřednictvím profesně i odborně způsobilých pracovníků trvale udržuje šetrný vztah k životnímu prostředí. Environmentální management firmy je udržován v souladu s mezinárodní normou ISO Systémy environmentálního managementu. MEDIN, the joint-stock company, having its headquarters in Nové Město na Moravě commenced its activity on May 4, 1992 as a legal successor of the former state-owned enterprise Chirana Nové Město na Moravě. MEDIN, the joint-stock company, is the greatest Czech producer of instruments for human medicine in all main fields of medical specialisations, including the bone surgery and implants for traumatology and orthopaedics. It is also the biggest producer of surgery and rotary dental instruments. A long standing tradition of surgical instruments production, founded as early as 1949, has established a know-how that enables to provide products of high quality and safety corresponding to high level of health protection. The standards, quality and safety of all instruments are carefully evaluated. The quality and safety of the instruments are traditionally anchored in the company s quality policy and company s strategy. We use the effective procedures according to the International Standard ISO 9001 Systems of quality management and ISO Quality Systems Medical Instruments whose certificates are regularly renewed. It is also very important to follow the legislative conditions when launching the products on the market, mainly the European Directive Medical Devices 93/42/EEC. MEDIN, the joint-stock company, cares about the environment actively and minimises the impacts of the company s activity on the environment. The complex of production, auxiliary and administration buildings of the company meets the strict environmental aspects with the applied technologies and energy sources. We permanently keep a considerate relation with our environment through our professionals and specialists. The Environmental management of the company is in conformity with ISO Systems of environmental management. 3

6 Artroskopické kleště VYSOCE KVALITNí ZPRACOVÁNí DLOUHÁ ŽIVOTNOST ANATOMICKY TVAROVANé KONCOVKY široká řada Artroskopické kleště společnosti MEDIN jsou navrženy a vyrobeny nejmodernější technologii s důrazem na nejvyšší požadavky a potřeby lékařů. Rozměry a tvary koncovek pro snadné zavedení a práci v zúženém prostoru kloubních štěrbin při poškození chrupavek, menisků a vazů. Provedením z kvalitních kalitelných ocelí, postupů a moderních technologií zaručují dlouhodobou životnost a ostrost koncovek. 4

7 Arthroscopic forceps HIgH QUALITY MANUFACTURE LONg LIFE ANATOMICALLY SHAPED ENDS WIDE RANgE Arthroscopic forceps by MEDIN are designed and manufactured using the most advanced technology emphasizing the highest demands and needs of physicians. Dimensions and shapes of ends for easy insertion and work in a restricted area of joint fissure for treating damage in the crevices, menisci and ligaments. Manufactured from quality harden steel using procedures and modern technology to ensure long life and sharp tips. 5

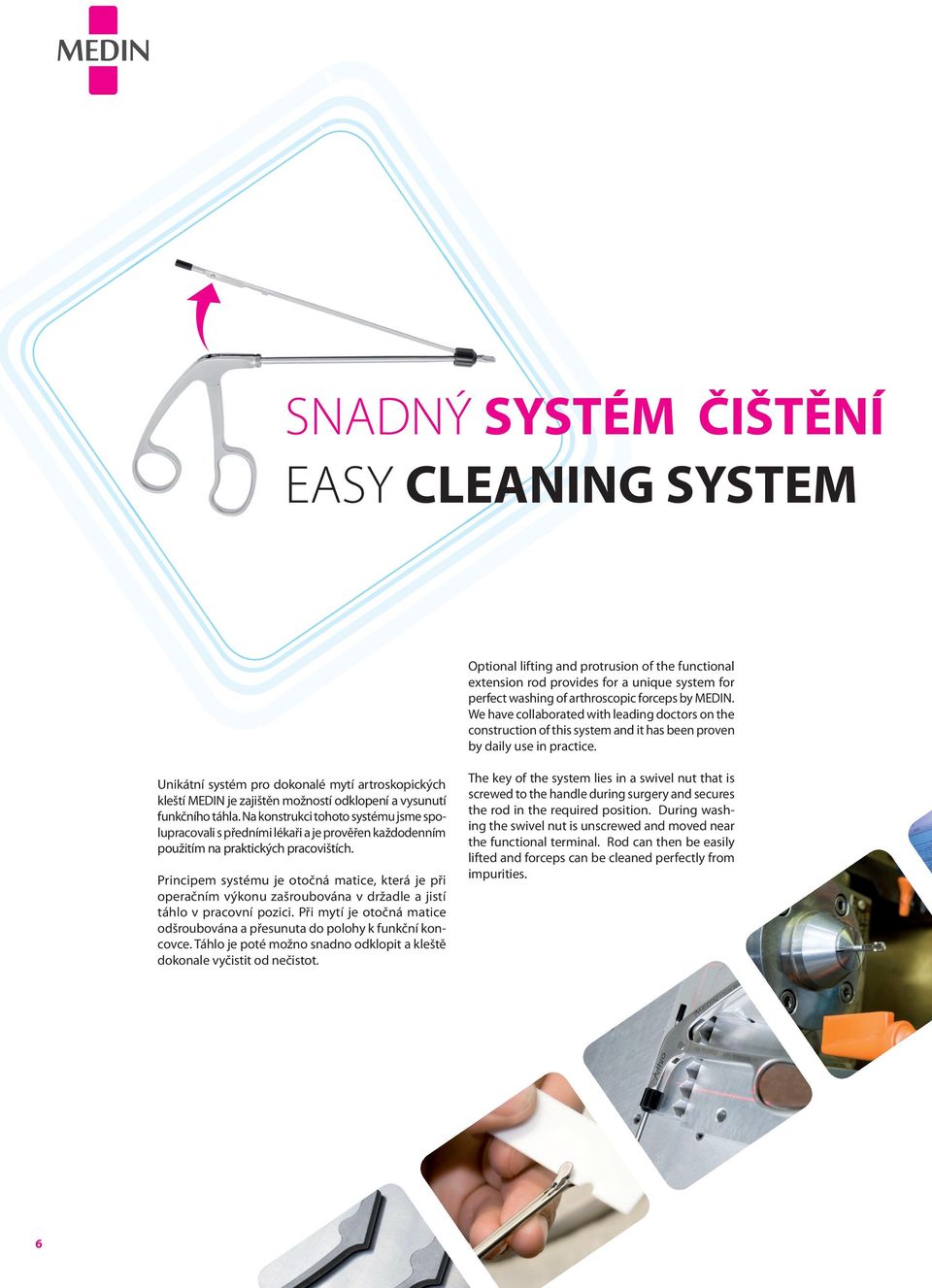

8 SNADNÝ SYSTÉM ČIŠTĚNÍ EASY CLEANING SYSTEM Optional lifting and protrusion of the functional extension rod provides for a unique system for perfect washing of arthroscopic forceps by MEDIN. We have collaborated with leading doctors on the construction of this system and it has been proven by daily use in practice. Unikátní systém pro dokonalé mytí artroskopických kleští MEDIN je zajištěn možností odklopení a vysunutí funkčního táhla. Na konstrukci tohoto systému jsme spolupracovali s předními lékaři a je prověřen každodenním použitím na praktických pracovištích. Principem systému je otočná matice, která je při operačním výkonu zašroubována v držadle a jistí táhlo v pracovní pozici. Při mytí je otočná matice odšroubována a přesunuta do polohy k funkční koncovce. Táhlo je poté možno snadno odklopit a kleště dokonale vyčistit od nečistot. The key of the system lies in a swivel nut that is screwed to the handle during surgery and secures the rod in the required position. During washing the swivel nut is unscrewed and moved near the functional terminal. Rod can then be easily lifted and forceps can be cleaned perfectly from impurities. 6

9 Artroskopické kleště jsou používány pro operace kloubů miniinvazivním přístupem. Anatomicky tvarované koncovky umožňují jemnou a precizní práci ve zúženém prostoru kloubních štěrbin a dokonalé ošetření poškozených částí kloubů. Nabízíme celou škálu kleští štípacích, úchopných, propichovacích, sacích, šicích a nůžkových s pracovní čelistí různě vyhnutou. Tato škála pokrývá širokou řadu artroskopických zákroků a odpovídá tak běžným i speciálním požadavkům chirurgů. Kleště jsou vyrobeny ze speciálních nerezového materiálu a ve spojení s tepelným zpracováním dávají unikátní užitné vlastnosti a dlouhou životnost. Koncovky jsou konstrukčně navrženy tak, aby minimalizovaly možnost poškození tkáně a co nejvíce odpovídaly anatomickým tvarům v operovaných kloubech. Kleště bezkolíkovou konstrukcí a precizním zpracováním pohyblivých částí dávají nástroji unikátní vlastnosti a umožňují vyšší zatížení při střihu na koncovce oproti starším typům a plně snesou srovnání se špičkovými nástroji od nejlepších světových výrobců. Předností kleští jsou přesný střih, dlouhá životnost ostří, lehký plynulý chod, anatomické tvary koncovek a snadné mytí. Nástroje od firmy MEDIN jsou oblíbené u lékařů nejenom v České republice, ale i v celé řadě zahraničních odborných pracovišť pro jejich unikátní vlastnosti a zpracování. Zájemcům z lékařské odbornosti poskytujeme možnost individuálního klinického odzkoušení a vybrání optimálního operačního setu. Pro ošetřování a údržbu firma nabízí plný servis po celkovou dobu životnosti nástroje. Arthroscopy forceps are used for joint surgery using the minimally invasive approach. The anatomically shaped end pieces enable delicate and precise work in the narrowed joint space and flawless treatment of the damaged parts of the joint. We offer a whole range of forceps rongeur, grasping, piercing, suction, suturing and scissors; with the jaws variously curved. This range covers a broad spectrum of arthroscopic procedures and complies with both common and special demands of the surgeons. The forceps are made of a special stainless material and in conjunction with heat processing they offer unique usability characteristics and a long lifetime period. The end pieces are constructed to minimize the risk of tissue damage and to match the anatomical shapes in the operated joints as much as possible. The pegless construction and precise machining of the moving parts of the forceps grant unique characteristics to the instrument and enable higher load during cutting at the end pieces in comparison with the older versions. The forceps MEDIN belong to the top-class instruments. The strengths of the forceps are precise cutting, long lifetime of the cutting edge, effortless and smooth motion, anatomical shape of the end pieces and easy washing. The MEDIN instruments are popular with physicians not only in the Czech Republic, but also at many foreign clinics because of their unique characteristics and machining. For interested physicians we offer an opportunity to individually test and choose the optimal set of instruments. The company offers full service for care and maintenance during the whole lifetime period of the instruments. 7

10 Kleště artroskopické Arthroscopy Forceps VLASTNOSTI artroskopických kleští Arthroscopy Forceps Attributes /2 čištění nástroje cleaning of the instrument délka ramene length of the arm 12,0 cm Popis a funkce jednotlivých částí nástroje: 1. Držadlo slouží k snadné manipulaci s nástrojem postavení a tvar vyhovuje anatomickým poměrům ruky skládá se z pevného a pohyblivého ramene, které jsou navzájem spojeny 2. Čelist pevná podle druhu použití je koncovka čelisti tvarově frézována(kleště úchopné, střižné, propichovací, sací) je pevně spojená s ramenem držadla horní částí čelistí prochází drážka pro táhlo 3. Čelist pohyblivá podle druhu použití je čelist tvarově přizpůsobena do čelisti pevné pohybuje se po kruhových drahách v pevné čelisti pohyb je přenášen po táhle od držadla pohyblivého 4. Táhlo přenáší pohyb vyvolaný držadlem pohyblivým kleští na čelist pohyblivou skrz drážku v pevné čelisti 5. Převlečná matice drží táhlo v drážce držadla po jejím uvolnění je možné táhlo vyklopit a umožnit dokonalé očištění nástroje Description and function of individual parts of the instrument: 1. Handle For easy handling of the instrument Position and shape conforms to your hand s anatomy Consists of fixed and movable arms, which are connected 2. Fixed jaw Jaw end is shape-milled by the type of use (grasping forceps, cutting, piercing, suction) Fixed connection to the arm of the handle The upper part of jaws features a groove for the extension rod 3. Movable jaw By type of use, a jaw shape is adapted to the fixed jaw It moves in circular orbits in the fixed jaw Movement is transmitted through the rod from the moving handle 4. Rod Transmits motion caused by the handle of moving forceps to the moving jaw through a groove in the fixed jaw 5. Cap nut Keeps the rod in the groove of the handle After its release the rod can be tilted to allow perfect cleaning of the instrument přímé: základní tvar pro přímý přístup straight: basic shape for direct approach čelist nahoru: sklon čelisti umožňuje rozšířený přístup k střednímu menisku tip up: the inclination of the tip enables enhanced access to posterior meniscus zahnuté nahoru: zahnutí odpovídá obrysu kondylu a udržuje řeznou plochu paralelně k tibiálnímu platu up curved: curvature follows the contour of the condyle and keeps the cutting surface parallel to the tibial plateau vyhnuté vlevo a vpravo: umožňují přístup k přední a zadní části left and right bent: enable the access to anterior and posterior meniscus 8 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

11 KLEšTě ARTROSKOPICKé ARTHROSCOPY FORCEPS KLEšTě štípací PUNCHES Kleště štípací široké šířka koncovky 5,5 mm Punches Basket punches tip width 5,5 mm přímé šířka střihu 3,5 mm straight šířka střihu 3,5 mm vyhnuté vpravo 20 šířka střihu 3,5 mm right-bent 20 šířka střihu 3,5 mm vyhnuté vlevo 20 šířka střihu 3,5 mm left-bent 20 šířka střihu 3,5 mm zahnuté nahoru 20 šířka střihu 3,5 mm up curved 20 šířka střihu 3,5 mm Kleště štípací Punches široké s čelistí nahoru 20/22 Basket punches with tip up 20/22 šířka koncovky 5,5 mm tip width 5,5 mm přímé šířka střihu 3,5 mm straight šířka střihu 3,5 mm přímé, šikmé levé šířka střihu 3,5 mm straight, slant left šířka střihu 3,5 mm přímé, šikmé pravé šířka střihu 3,5 mm straight, slant right šířka střihu 3,5 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 9

12 KLEšTě štípací PUNCHES KLEšTě ARTROSKOPICKé ARTHROSCOPY FORCEPS Kleště štípací Punches široké s čelistí nahoru 22 Basket punches with tip up 22 šířka koncovky 5,5 mm tip width 5,5 mm přímé šířka střihu 3,5 mm straight šířka střihu 3,5 mm vyhnuté vpravo 20 šířka střihu 3,5 mm right-bent 20 šířka střihu 3,5 mm vyhnuté vlevo 20 šířka střihu 3,5 mm left-bent 20 šířka střihu 3,5 mm zahnuté nahoru 20 šířka střihu 3,5 mm up curved 20 šířka střihu 3,5 mm Kleště štípací široké šířka koncovky 7,5 mm Punches Basket punches široké tip width 7,5 mm čelist vlevo šířka střihu 5,5 mm straight šířka střihu 5,5 mm čelist vpravo šířka střihu 5,5 mm slant left šířka střihu 5,5 mm 10 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

13 KLEšTě ARTROSKOPICKé ARTHROSCOPY FORCEPS KLEšTě štípací PUNCHES Kleště štípací Úzké šířka koncovky 2,6 mm Punches Narrow tip width 2,6 mm přímé šířka střihu 1,3 mm straight šířka střihu 1,3 mm vyhnuté vpravo 20 šířka střihu 1,3 mm right-bent 20 šířka střihu 1,3 mm vyhnuté vlevo 20 šířka střihu 1,3 mm left-bent 20 šířka střihu 1,3 mm zahnuté nahoru 20 šířka střihu 1,3 mm up curved 20 šířka střihu 1,3 mm Kleště štípací Punches Úzké s čelistí nahoru 22 Narrow with tip up 22 šířka koncovky 2,6 mm tip width 2,6 mm přímé šířka střihu 1,3 mm straight šířka střihu 1,3 mm vyhnuté vpravo 20 šířka střihu 1,3 mm right-bent 20 šířka střihu 1,3 mm vyhnuté vlevo 20 šířka střihu 1,3 mm left-bent 20 šířka střihu 1,3 mm zahnuté nahoru 20 šířka střihu 1,3 mm up curved 20 šířka střihu 1,3 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 11

14 KLEšTě štípací PUNCHES KLEšTě ARTROSKOPICKé ARTHROSCOPY FORCEPS Kleště štípací Úzké šířka koncovky 2,6 mm Punches Narrow tip width 2,6 mm přímé šířka střihu 1,0 mm straight šířka střihu 1,0 mm Kleště štípací Oválné šířka koncovky 6,3 mm Punches Oval tip width 6,3 mm přímé šířka střihu 4,5 mm straight šířka střihu 4,5 mm čelist nahoru 22 šířka střihu 4,5 mm tip up 22 šířka střihu 4,5 mm Kleště miskové šířka koncovky 3,5 mm Rongeur Punches Bowl shaped tip width 3,5 mm přímé šířka střihu 3,5 mm straight šířka střihu 3,5 mm Kleště miskové na biopsii šířka koncovky 4,0 mm Rongeur Punches for biopsy tip width 4,0 mm přímé šířka střihu 2,2 mm straight šířka střihu 2,2 mm 12 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

15 KLEšTě ARTROSKOPICKé ARTHROSCOPY FORCEPS NŮŽKY, KLEšTě ÚCHOPNé SCISSORS, graspers Nůžky Scissors šířka koncovky 3 mm tip width 3 mm zahnuté vlevo left curved zahnuté vpravo right curved Kleště úchopné graspers šířka koncovky 6 mm tip width 6 mm přímé šířka čelisti 6 mm straight šířka čelisti 6 mm Kleště úchopné graspers šířka koncovky 3,5 mm tip width 3,5 mm přímé šířka čelisti 2,5 mm straight šířka čelisti 2,5 mm Kleště úchopné graspers šířka koncovky 3,5 mm tip width 3,5 mm přímé šířka čelisti 3 mm straight šířka čelisti 3 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 13

16 KLEšTě ARTROSKOPICKé ARTHROSCOPY FORCEPS KLEšTě PROPICHOVACí, EXTRAKTOR STEHŮ PIERCINg FORCEPS, SUTURE EXTRACTOR Kleště propichovací šířka koncovky 3 mm Piercing forceps tip width 3 mm přímé straight Kleště propichovací šířka koncovky 3 mm Piercing forceps tip width 3 mm čelist nahoru 30 tip up 30 Extraktor stehů šířka koncovky 3,7 mm Suture extractor tip width 3,7 mm přímé šířka čelisti 1,5 mm straight šířka čelisti 1,5 mm 14 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

17 KLEšTě ARTROSKOPICKé ARTHROSCOPY FORCEPS KLEšTě SACí, KLEšTě štípací SUCTION FORCEPS, PUNCHES otočné 360 turning round 360 1/ délka ramene length of the arm 12,0 cm Kleště sací průměr koncovky 4,5 mm Suction forceps tip diameter 4,5 mm přímé straight 1/ délka ramene length of arm 130 mm Kleště štípací šířka koncovky 7,3 mm Punches tip width 7,3 mm čelist 90, vlevo ostré šířka střihu 2,8 mm čelist 90, left šířka střihu 3 mm čelist 90, vpravo ostré šířka střihu 2,8 mm čelist 90, right šířka střihu 3 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 15

18 Kleště artroskopické Arthroscopy Forceps Doporučené použití artroskopických kleští Recommended using of Arthroscopy forceps papouščí zobák radiální trhlina lalůčkovitá trhlina ucho od košíku rozsáhlá trhlina trhlina v diskoidním menisku parrot beak transverse flap bucket handle complex discoid meniscus degeneration and tear zadní posterior střední middle přední anterior NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

19 Nástroje řezné Cutting Instruments Nástroje pro artroskopii Instruments for Arthroscopy mm mm mm ø 3 mm ø 3 mm ,5 cm ø 4 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 17

20 Nástroje pro artroskopii Instruments for Arthroscopy Diagnostické a řezné nástroje Diagnostic And Cutting Instruments ø 3 mm ,5 cm pouze držátko handle only ø 3 mm ø 7 mm mm mm mm ,5 mm ,5 mm 18 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

21 Nástroje pro artroskopii Instruments for Arthroscopy Diagnostické a řezné nástroje Diagnostic And Cutting Instruments ø 3 mm ,5 cm pouze držátko handle only ø 3 mm ø 7 mm mm mm mm ,5 mm ,5 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 19

22 Nástroje pro artroskopii Instruments for Arthroscopy Diagnostické a řezné nástroje Diagnostic And Cutting Instruments 2,5 mm 3,5 mm ø 3 mm ø 5 mm 1/2 1/2 1/2 1/ mm mm mm mm 20 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

23 Artroskopy a příslušenství Arthroscopes and Accessories Optika pro artroskopii/sinuskopii Optics for arthroscopy/sinuscopy 175 mm α STERILIZOVATELNÉ V PARNÍM STERILIZÁTORU AUTOCLAVABLE s adaptéry pro Storz, Wolf, ACMI with adaptors for Storz, Wolf, ACMI STANDARD 90 α = 0 α = 30 α = 70 ø 2,7 mm mm α s adaptéry pro Storz, Wolf, ACMI with adaptors for Storz, Wolf, ACMI STANDARD 90 α = 0 α = 30 α = 70 ø 2,7 mm L α Miniartroskopy Mini arthroscopes ø L (mm) α = 0 α = 15 1,7 mm ,0 mm ,7 mm ,0 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 21

24 Artroskopy a příslušenství Arthroscopes and Accessories Vyplachovací kanyla artroskopická Irrigation cannula arthroscopy 70 mm ø 4,5 mm 93 mm ,5 mm Vyplachovací kanyla, sada Irrigation cannula, set ks ks ks 22 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

25 Artroskopy a příslušenství Arthroscopes and Accessories Pouzdra Sheats Univerzální pouzdra s otočnými kohoutky Universal sheaths with rotating stopcocks ø A B STANDARD 2,7 mm ,0 mm ,0 mm SMALL JOINT 2,7 mm MINI L = 58 mm 1,7 mm MINI L = 58 mm 2,0 mm MINI L = 104 mm 1,7 mm MINI L = 104 mm 2,0 mm Univerzální pouzdra standardní Standard universal sheaths ø A B STANDARD 5,0 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 23

26 trokary, obturátory trocars, obturators Artroskopy a příslušenství Arthroscopes and Accessories Trokar a Obturátor Trocar and Obturator ø STANDARD 2,7 mm ,0 mm ,0 mm SMALL JOINT 2,7 mm MINI L = 58 mm 1,7 mm MINI L = 58 mm 2,0 mm MINI L = 104 mm 1,7 mm MINI L = 104 mm 2,0 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

27 Číselný rejstřík Numerical index číslo number název item strana page Nůž; 4 mm; 22,5 cm Knife; 4 mm; 22,5 cm Nástroj na meniskus; 5 mm; 22,5 cm Meniscotome; 5 mm; 22,5 cm Nůž artroskopický; 22,5 cm Bayonet knife; 22,5 cm Nůž artroskopický banana; 22,5 cm Banana-knife; 22,5 cm Skalpel; 22,5 cm Scalpel-knife; 22,5 cm Pátradlo háčkové; 4 mm; 22,5 cm Hook probe; 4 mm; 22,5 cm Nástroj na meniskus; 3 mm; 22,5 cm Meniscotome; 3 mm; 22,5 cm Nůž artroskopický oblý; 22,5 cm Arthroscopy knife round; 22,5 cm Nůž artroskopický ostrý; 22,5 cm Arthroscopy knife sharp; 22,5 cm Lžička; 3 mm; 22,5 cm Spoon; 3 mm; 22,5 cm Kyreta kroužková šikmá; 3 mm; 22,5 cm Ring curette sidelong; 3 mm; 22,5 cm Držátko; 12,5 cm Handle only; 12,5 cm Háček pátrací ostrý; 22,5 cm Hook probe sharp; 22,5 cm Nůž zarovnávací; 45 ; 22,5 cm Planing knife 45 ; 22,5 cm Nůž ostrý; 22,5 cm Knife sharp; 22,5 cm Nůž srpkový; 22,5 cm Sickle knife; 22,5 cm Nůž háčkový 90 ; 22,5 cm Hook knife 90 ; 22,5 cm Skalpel; 22,5 cm Scalpel knife; 22,5 cm Nůž oblý, přímý; 22,5 cm Knife round straight; 22,5 cm Nůž oblý; zahnutý vlevo; 22,5 cm Knife round curved left; 22,5 cm Nůž oblý; zahnutý vpravo; 22,5 cm Knife round curved right; 22,5 cm Nůž banana vroubkovaný; 22,5 cm Banana knife serrated; 22,5 cm Nůž banana hladký; 22,5 cm Banana knife smooth; 22,5 cm Lžička; 3 mm; 30 ; 22,5 cm Spoon 3 mm 30 ; 22,5 cm Kyreta kroužková; 3 mm; 22,5 cm Ring curette 3 mm; 22,5 cm Kyreta kroužková; 7 mm; 22,5 cm Ring curette 7 mm; 22,5 cm Smillie nástroj na meniskus; 3 mm; 22,5 cm Meniscotome Smillie 3 mm; 22,5 cm Smillie nástroj na meniskus; 5 mm; 22,5 cm Meniscotome Smillie 5 mm; 22,5 cm Smillie nástroj na meniskus; 7 mm; 22,5 cm Meniscotome Smillie 7 mm; 22,5 cm Háček pátrací se stupnicí, 2,5 mm; 22,5 cm Exploring hook with a scale 2,5 mm; 22,5 cm Háček pátrací se stupnicí; 3,5 mm; 22,5 cm Exploring hook with a scale 3,5 mm; 22,5 cm Držátko; 12,5 cm Handle only; 12,5 cm Háček pátrací ostrý; 22,5 cm Hook exploring sharp; 22,5 cm Nůž zarovnávací; 45 ; 22,5 cm Planing knife 45 ; 22,5 cm Nůž ostrý; 22,5 cm Knife sharp; 22,5 cm Nůž srpkový; 22,5 cm Sickle knife; 22,5 cm Nůž háčkový 90 ; 22,5 cm Hook knife 90 ; 22,5 cm Skalpel; 22,5 cm Scalpel knife; 22,5 cm Nůž oblý, přímý; 22,5 cm Knife round straight; 22,5 cm Nůž oblý; zahnutý vlevo; 22,5 cm Knife round curved left; 22,5 cm Nůž oblý; zahnutý vpravo; 22,5 cm Knife round curved right; 22,5 cm Nůž banana vroubkovaný; 22,5 cm Banana knife serrated; 22,5 cm Nůž banana hladký; 22,5 cm Banana knife smooth; 22,5 cm Lžička; 3 mm; 30 ; 22,5 cm Spoon 3 mm 30 ; 22,5 cm Kyreta kroužková; 3 mm; 22,5 cm Ring curette 3 mm; 22,5 cm Kyreta kroužková; 7 mm; 22,5 cm Ring curette 7 mm; 22,5 cm Smillie nástroj na meniskus; 3 mm; 22,5 cm Meniscotome Smillie 3 mm; 22,5 cm Smillie nástroj na meniskus; 5 mm; 22,5 cm Meniscotome Smillie 5 mm; 22,5 cm Smillie nástroj na meniskus; 7 mm; 22,5 cm Meniscotome Smillie 7 mm; 22,5 cm Háček pátrací se stupnicí, 2,5 mm; 22,5 cm Exploring hook with a scale; 2,5 mm; 22,5 cm Háček pátrací se stupnicí; 3,5 mm; 22,5 cm Exploring hook with a scale; 3,5 mm; 22,5 cm Kleště vlevo ostré; 90 ; 3 mm; 130 mm Arthroscope forceps; 90 ; 3 mm; 130 mm Kleště vpravo ostré; 90 ; 3 mm; 130 mm Arthroscope forceps; 90 ; 3 mm; 130 mm Kleště ARTRO 22 nahoru; 5,5 3,5 mm Arthro forceps 22 up; 5,5 3,5 mm Kleště ARTRO 22 nahoru; 5,5 3,5 mm; 20 nahoru Arthro forceps 22 up; 5,5 3,5 mm; 20 up Kleště ARTRO 22 nahoru; 5,5 3,5 mm; čelist vpravo Arthro forceps 22 up; 5,5 3,5 mm; right-bent Kleště ARTRO 22 nahoru; 5,5 3,5 mm; čelist vlevo Arthro forceps 22 up; 5,5 3,5 mm; left-bent Kleště ARTRO rovné; 5,5 1 mm Arthro forceps straight; 5,5 1 mm Kleště ARTRO 16 nahoru; 4,5 3,5 mm Arthro forceps 16 up; 4,5 3,5 mm Kleště ARTRO 15 nahoru; 5 3,5 mm; šikmé levé Arthro forceps 15 up; 5 3,5 mm; slant left 9 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 25

28 číslo number název item strana page Kleště ARTRO 15 nahoru; 5 3,5 mm; šikmé pravé Arthro forceps 15 up; 5 3,5 mm; slant right Kleště ARTRO rovné; 4 2,2 mm; miskové Arthro forceps straight; 4 2,2 mm; bowl-shaped Kleště ARTRO rovné; 6 mm; úchopné Arthro forceps straight; 6 mm; grasping Kleště ARTRO rovné; 5,5 3,5 mm Arthro forceps straight; 5,5 3,5 mm Kleště ARTRO rovné; 5,5 3,5 mm; 20 nahoru Arthro forceps straight; 5,5 3,5 mm; 20 up Kleště ARTRO rovné; 5,5 4,5 mm; čelist vpravo Arthro forceps straight; 5,5 4,5 mm; right-ben Kleště ARTRO rovné; 5,5, 3,5 mm; čelist vlevo Arthro forceps straight; 5,5, 3,5 mm; left-bent 9 Kleště ARTRO rovné; 6,3 4,5 mm; oválné Arthro forceps straight; 6,3 4,5 mm; oval 12 Kleště ARTRO 22 nahoru; 6,3 4,5 mm; oválné Arthro forceps 22 up; 6,3 4,5 mm; oval Kleště ARTRO rovné úzké; 5 1,3 mm Arthro forceps straight narrow; 5 1,3 mm Kleště ARTRO rovné úzké; 5 1,3 mm; 20 nahoru Arthro forceps straight narrow; 5 1,3 mm; 20 up Kleště ARTRO rovné úzké; 5 1,3 mm; čelist vpravo Arthro forceps straight narrow; 5 1,3 mm; right-ben Kleště ARTRO rovné úzké; 5 1,3 mm; čelist vlevo Arthro forceps straight narrow; 5 1,3 mm; left-bent Kleště ARTRO 22 nahoru; 5 1,3 mm Arthro forceps 22 up narrow; 5 1,3 mm Kleště ARTRO 22 nahoru; 5 1,3 mm; 20 nahoru Arthro forceps 22 up narrow; 5 1,3 mm; 20 up Kleště ARTRO 22 nahoru; 5 1,3 mm; čelist vpravo Arthro forceps 22 up narrow; 5 1,3 mm; right-ben Kleště ARTRO 22 nahoru; 5 1,3 mm; čelist vlevo Arthro forceps 22 up narrow; 5 1,3 mm; left-bent Kleště ARTRO rovné; 7,5 5,5 mm; 90 vlevo Arthro forceps straight; 7,5 5,5 mm; 90 left Kleště ARTRO rovné; 7,5 5,5 mm; 90 vpravo Arthro forceps straight; 7,5 5,5 mm; 90 right Kleště ARTRO rovné; 3,5 2,7 mm; miskové Arthro forceps straight; 3,5 2,7 mm; bowl-shaped Kleště ARTRO rovné; 3 mm; úchopné Pean Arthro forceps straight; 3 mm; grasping Pean Kleště ARTRO rovné; 2,5 mm; úchopné Kocher Arthro forceps straight; 2,5 mm; grasping Kocher Kleště ARTRO rovné; 3 mm; propichovací Arthro forceps straight; 3 mm; piercing Kleště ARTRO 30 nahoru; 3 mm; propichovací Arthro forceps 30 up; 3 mm; piercing Kleště ARTRO rovné; Ø4,5 Ø3,7 mm; sací Arthro forceps straight; Ø4,5 Ø3,7 mm; suction Kleště ARTRO 20 vlevo; 3 1,3 mm; nůžky Arthro forceps 20 left curved; 3 1,3 mm; scissors Kleště ARTRO 20 vpravo; 3 1,3 mm; nůžky Arthro forceps 20 right curved; 3 1,3 mm; scissors Kleště ARTRO rovné; 1,5 mm; extraktor stehů Arthro forceps straight; 1,5 mm; suture extractor Kyreta pro artroskopii 30 3 mm; 25,0 cm Curette for arthroscopy 30 3 mm; 25,0 cm Kyreta pro artroskopii 30 5 mm; 25,0 cm Curette for arthroscopy 30 5 mm; 25,0 cm Sonda pro artroskopii háčková 2,5 mm; 25 cm Hook probe for arthroscopy 2,5 mm; 25 cm Sonda pro artroskopii háčková 3,5 mm; 25 cm Hook probe for arthroscopy 3,5 mm; 25 cm Optika pro artroskopii/sinuskopii; 2,7 mm; 0 Optic for arthroscopy/sinuscopy; 2,7 mm; Optika pro artroskopii/sinuskopii; 2,7 mm; 30 Optic for arthroscopy/sinuscopy; 2,7 mm; Optika pro artroskopii/sinuskopii; 2,7 mm; 70 Optic for arthroscopy/sinuscopy; 2,7 mm; Optika pro artroskopii/sinuskopii; 2,7 mm; 0 Optic for arthroscopy/sinuscopy; 2,7 mm; Optika pro artroskopii/sinuskopii; 2,7 mm; 30 Optic for arthroscopy/sinuscopy; 2,7 mm; Optika pro artroskopii/sinuskopii; 2,7 mm; 70 Optic for arthroscopy/sinuscopy; 2,7 mm; Miniartroskop 1,7 mm; 0 ; 58 mm Mini-arthroscope; 1,7 mm; 0 ; 58 mm Miniartroskop; 1,7 mm; 15 ; 58 mm Mini-arthroscope; 1,7 mm; 15 ; 58 mm Miniartroskop; 2,0 mm; 0 ; 58 mm Mini-arthroscope; 2,0 mm; 0 ; 58 mm Miniartroskop; 2,0 mm; 15 ; 58 mm Mini-arthroscope; 2,0 mm; 15 ; 58 mm Miniartroskop; 1,7 mm; 0 ; 104 mm Mini-arthroscope; 1,7 mm; 0 ; 104 mm Miniartroskop; 1,7 mm; 15 ; 104 mm Mini-arthroscope; 1,7 mm; 15 ; 104 mm Miniartroskop; 2,0 mm; 0 ; 104 mm Mini-arthroscope; 2,0 mm; 0 ; 104 mm Miniartroskop; 2,0 mm; 15 ; 104 mm Mini-arthroscope; 2,0 mm; 15 ; 104 mm Vyplachovací kanyla sada Irrigation cannula arthroscopy set Vyplachovací kanyla artroskopická; 4,5 mm Irrigation cannula arthroscopy; 4,5 mm Obturátor pro vyplachovací kanylu Obturator irrigation cannula Trokar pro vyplachovací kanylu Trocar irrigation cannula Univerzální pouzdro 2,7 mm; 1 kohoutek otočný Universal trocar sheath 2,7 mm, 1 stopcock rotary Univerzální pouzdro 2,7 mm; 2 kohoutky otočné Universal trocar sheath 2,7 mm, 2 stopcocks rotary Univerzální pouzdro 4 mm; 1 kohoutek otočný Universal trocar sheath 4 mm, 1 stopcock rotary Univerzální pouzdro 4 mm; 2 kohoutky otočné Universal trocar sheath 4 mm, 2 stopcocks rotary Univerzální pouzdro 5 mm; 1 kohoutek otočný Universal trocar sheath 5 mm, 1 stopcock rotary Univerzální pouzdro 5 mm; 2 kohoutky otočné Universal trocar sheath 5 mm, 2 stopcocks rotary Univerzální pouzdro 5 mm; 2 kohoutky otočné Universal trocar sheath 5 mm, 2 stopcocks rotary Univerzální pouzdro 3 mm; 1 kohoutek pevný Universal trocar sheath 5 mm, 1 stopcock fixed Pouzdro trokaru 2,7 mm; 1 kohoutek otočný Trocar sheath diam. 2,7 mm rotary Pouzdro trokaru 2,7 mm; 2 kohoutky otočné Trocar sheath diam. 2,7 mm rotary Pouzdro trokaru mini; 1,7 mm; 58 mm Mini-trocar sheath; 1,7 mm; 58 mm Pouzdro trokaru mini; 1,7 mm; 58 mm Mini-trocar sheath; 1,7 mm; 58 mm Pouzdro trokaru mini; 2,0 mm; 58 mm Mini-trocar sheath; 2,0 mm; 58 mm NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY

29 číslo number název item strana page Pouzdro trokaru mini; 2,0 mm; 58 mm Mini-trocar sheath; 2,0 mm; 58 mm Pouzdro trokaru mini; 1,7 mm; 104 mm Mini-trocar sheath; 1,7 mm; 104 mm Pouzdro trokaru mini; 1,7 mm; 104 mm Mini-trocar sheath; 1,7 mm; 104 mm Pouzdro trokaru mini; 2,0 mm; 104 mm Mini-trocar sheath; 2,0 mm; 104 mm Pouzdro trokaru mini; 2,0 mm; 104 mm Mini-trocar sheath; 2,0 mm; 104 mm Trokar; 2,7 mm Trocar; 2,7 mm Obturátor; 2,7 mm Obturator; 2,7 mm Trokar; 4 mm Trocar; 4 mm Obturátor; 4 mm Obturator; 4 mm Trokar; 5 mm Trocar; 5 mm Obturátor; 5 mm Obturator; 5 mm Trokar; 2,7 mm Trocar; 2,7 mm Obturátor; 2,7 mm Obturator; 2,7 mm Trokar mini; 1,7 mm; 58 mm Mini-trocar; 1,7 mm; 58 mm Obturátor mini; 1,7 mm; 58 mm Mini-obturator; 1,7 mm; 58 mm Trokar mini; 2,0 mm; 58 mm Mini-trocar; 2,0 mm; 58 mm Obturátor mini; 2,0 mm; 58 mm Mini-obturator; 2,0 mm; 58 mm Trokar mini; 1,7 mm; 104 mm Mini-trocar; 1,7 mm; 104 mm Obturátor mini; 1,7 mm; 104 mm Mini-obturator; 1,7 mm; 104 mm Trokar mini; 2,0 mm; 104 mm Mini-trocar; 2,0 mm; 104 mm Obturátor mini; 2,0 mm; 104 mm Mini-obturator; 2,0 mm; 104 mm 24 NÁSTROJE PRO ARTROSKOPII / INSTRUMENTS FOR ARTHROSCOPY 27
