CADKON-2D 2010 POPIS NOVINEK A VYLEPŠENÍ

Transkript

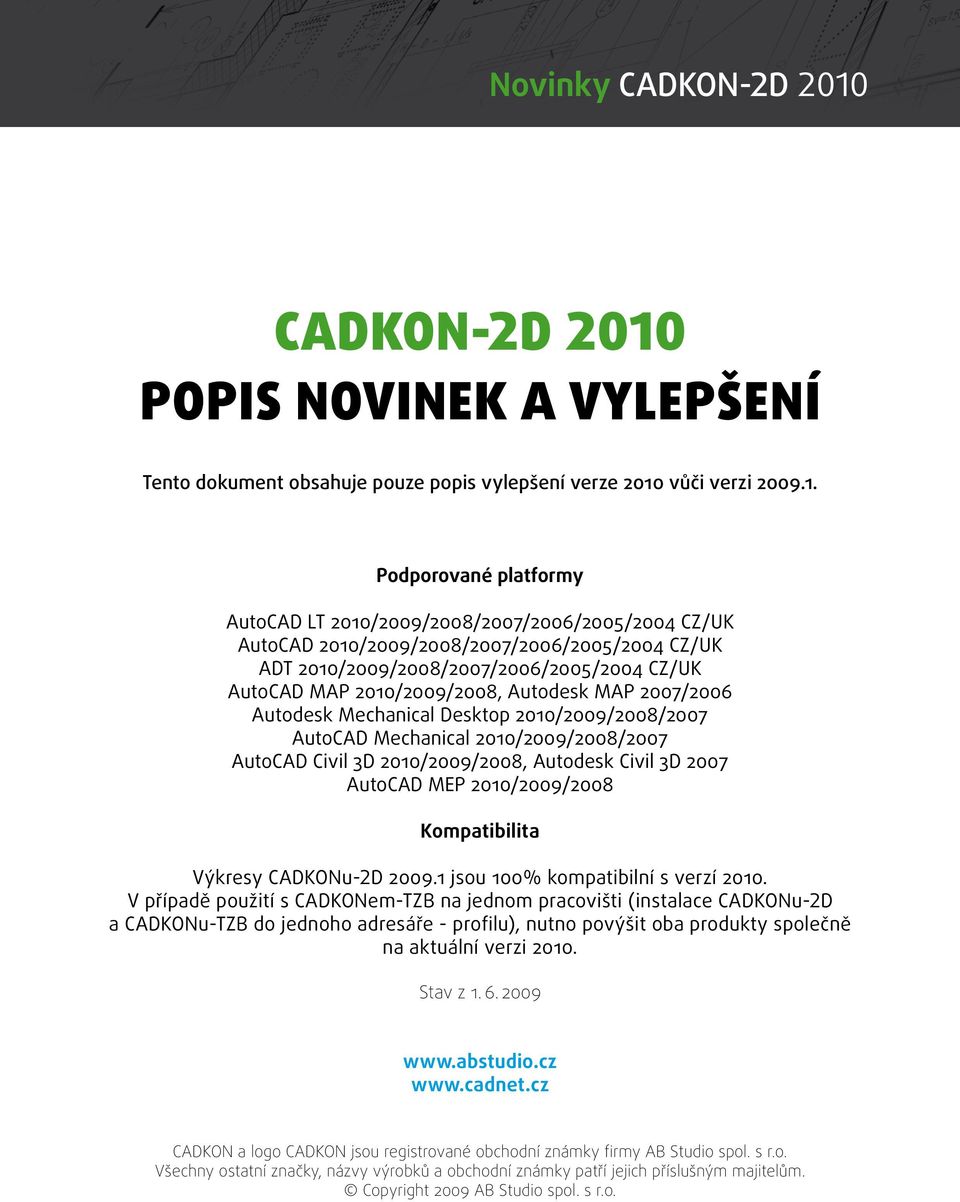

1 CADKON-2D 2010 POPIS NOVINEK A VYLEPŠENÍ Tento dokument obsahuje pouze popis vylepšení verze 2010 vůči verzi Podporované platformy AutoCAD LT 2010/2009/2008/2007/2006/2005/2004 CZ/UK AutoCAD 2010/2009/2008/2007/2006/2005/2004 CZ/UK ADT 2010/2009/2008/2007/2006/2005/2004 CZ/UK AutoCAD MAP 2010/2009/2008, Autodesk MAP 2007/2006 Autodesk Mechanical Desktop 2010/2009/2008/2007 AutoCAD Mechanical 2010/2009/2008/2007 AutoCAD Civil 3D 2010/2009/2008, Autodesk Civil 3D 2007 AutoCAD MEP 2010/2009/2008 Kompatibilita Výkresy CADKONu-2D jsou 100% kompatibilní s verzí V případě použití s CADKONem-TZB na jednom pracovišti (instalace CADKONu-2D a CADKONu-TZB do jednoho adresáře - profilu), nutno povýšit oba produkty společně na aktuální verzi Stav z CADKON a logo CADKON jsou registrované obchodní známky firmy AB Studio spol. s r.o. Všechny ostatní značky, názvy výrobků a obchodní známky patří jejich příslušným majitelům. Copyright 2009 AB Studio spol. s r.o.

2 Instalace Pro instalaci CADKONu-2D 2010 je nutné provést novou instalaci. Pokud je instalována starší verze CADKONu-2D, není nutné ji odinstalovat, původní i nová verze budou pracovat souběžně. Více informací o instalaci naleznete v Instalační příručce. Nové funkce, vylepšení Platforma 2010 CADKON-2D 2010 je možné nainstalovat na produkty platformy 2010 (AutoCAD LT 2010, AutoCAD 2010, AutoCAD Architecture 2010, AutoCAD MAP 3D 2010, AutoCAD CIVIL 3D 2010, Autodesk Mechanical Desktop 2010, AutoCAD Mechanical 2010 a AutoCAD MEP 2010). Otvory Dveřní zárubně lze vykreslovat dle stávající normy tenkou čarou. V rozpracovaných projektech lze dále vykreslovat zárubně podle předchozí normy. Zárubně již vykreslené v zobrazení dle předchozí normy je možné hromadně převést na zobrazení nové, dle normy stávající. Změna zadávání šířky a výšky otvoru, nyní se zadává světlá šířka dveří nebo okna. Kreslení dorazu u dveří pro možnost určování plochy místnosti i se započtením plochy prahu. Vypnutím hladin pro určení plochy místnosti bodem zůstává viditelná čára dorazu dveří, která je umístěna pod dveřním křídlem. Takto je možné následně určit plochu místností i se započtením plochy prahu. 1

3 Izolace Vykreslování izolací formou čáry s výhodami rychlého protažení a ořezání. Čarám vykresleným jako izolace lze zadat stejné parametry jako stávajícím izolacím kreslených jako bloky (tloušťka, okrajové hranice, uzavření konců, hladina). Při kreslení izolace pomocí zadaných bodů dojde k přerušení existujících hran ležících na spojnici zadaných bodů a k vykreslení nových hran dle zadání. Přidány do nabídky izolace EPS (polystyren expandovaný) a XPS (polystyren extrudovaný). Stropy Viditelnost obrysů nosníků lze zapnout již v rámci kladení z důvodu zjištění možných kolizí. Možnost zjištění vzdálenosti mezi dvěma libovolnými body v rámci provádění kladení nosníkových stropů. U nosníkových stropů prefabrikovaných lze vybrat z databáze libovolný nosník a použít jej v rámci aktuálního kladení. Osy prefabrikovaných a ocelových nosníků lze vykreslovat do rozdílných hladin. Možnost úpravy polohy vybraných prvků ve směru kolmém na směr kladení. Nabídka vzorů pro grafické rozlišení vykreslených stropních vložek. 2

4 Popisy místností Možnost výběru více šraf, více vyšrafovaných ploch, pro určení celkové plochy v rámci jednoho popisu místnosti. Kóty Nová funkce na sjednocení úrovně kótovacích čar již vykreslených kót podle úrovně jiné kóty. Při automatickém kótování nejsou zahrnuty do výběru pro okótování objekty v zamčených hladinách. Kóta otvoru lze vytvořit k nice s automatickým odečtením výšky niky, příp. výšky parapetu niky. Výškové kóty Základna výškových kót je vázána na konkrétní výkres, tím se již nemusí zadávat znovu po přepnutí do jiného rozpracovaného výkresu. V nastavení parametrů lze zadat barvu pro text a jinou barvu pro vlastní kótu. Práce s bloky Nová funkce na zarovnání vybraných textů a bloků vzájemně do jedné roviny. Vyhodnocení bloků do tabulky je možné dle standardů CADKONu, včetně využití výstupu do MS Excelu nebo dynamických tabulek AutoCADu. Práce s body Vytyčovací body importované nebo jednotlivě přidané body do výkresu lze vykázat do souhrnné tabulky obsahující informace o čísle, souřadnicích a kódu bodů. 3

5 Legenda situace Pořadí vypsaných čar v legendě lze nyní řídit podle pořadí výběru těchto čar z výkresu nebo podle pořadí zápisu čar ve zdrojových souborech *.lin. Legenda umožňuje vykreslit čáry dle stejných hladin jako jsou ve výkresu. Rozlišuje čáry stávajícího a nového stavu včetně přidání příslušného textu. Databáze Rozšíření databáze o překlady LIAPOR. Rozšíření databáze o překlady KMB Sendwix. Rozšíření databáze o překlady a nosníkové stropy BS Group. Dynamické bloky (dostupné od platformy AutoCADu 2006) Klempířské prvky rozšířeny o oplechování různých typů, např. úžlabí, okapnice, štítová hrana, římsa, parapet apod. Po dynamickém zadání velikosti a tvaru je možné zjistit rozvinutou šířku plechu a po zadání délky také celkovou plochu. 4

6 K blokům zařazených v nabídce CADKON-m přidány další dynamické body jako je zarovnání nebo otočení. Obecné zařizovací předměty v nabídce CADKON-m upraveny na dynamické bloky. Stávající dynamické bloky prostupů rozšířeny o možnost natáčení popisu. Stávající dynamický blok multifunkční šipky (Symboly) rozšířen o možnost zadání textové hodnoty spádu. AB Protect ochrana výkresu Ovlivnění způsobu a velikosti zabezpečených výkresů Fragmentace výkresu pokud je vypnuta, tak takto zabezpečené výkresy nejsou uloženy jako proxy objekty. Ke korektnímu zobrazení takto zabezpečených výkresů je nutné instalovat Object enabler a výkresy mají menší velikost. Pokud je fragmentace zapnuta, tak takto zabezpečené výkresy jsou uloženy jako proxy objekty. K dispozici jsou 3 úrovně nastavení fragmentace výkresu, větší úroveň znamená větší zabezpečení výkresu, ale také větší velikost dwg souboru. Ostatní Kontrola pozice CADKON Command Line (instalace na AutoCADu LT), která navrací řádek na výchozí polohu umístění při uživatelských změnách rozlišení obrazovky. Přidán filtr Situace do všech funkcí, kde je možné z nabídky hladin CADKONu vybírat konkrétní hladinu. Tento filtr zajistí přehlednější orientaci v hladinách bez zobrazení hladin všech čar, které se používají ve výkresech situací. 5

7 Opravy Při zapsání nové datové hodnoty (textu) k existující položce ve Správci popisů místností, nenabídne se tato nová hodnota automaticky při vytváření nového popisu. Při vytvoření tabulky skladeb podlah, kde některá položka má více jak 130 znaků se znaky nad tento počet oříznou, v tabulce se nezobrazí. Při výstupu tabulky bublin do Open Office, schémata a bublina v tabulce nejsou součástí buněk tabulky. Při zvětšení výšky řádky zůstávají schémata a bubliny stát na místě a neposouvají se podle aktuální výšky řádku. Pokud jsou popisy místností zarovnány vlevo, tak po hromadné editaci místností pomocí Správce popisů místností se všechny editované čísla místností přesunou do počátku souřadnic 0,0,0. Chybné počítání plochy šrafu v rámci popisů místností, pokud jsou v ploše nešrafované ostrovy. Při vytvoření zápisu tabulky např. bublin se schématy se po sloučení těchto zápisů do jedné tabulky nezobrazují v schémata a označení bubliny, pokud je nechána zobrazena i bublina jako součást označení. Při zadání otvorů s dveřmi nedochází k uložení zadaných textových hodnot parametrů při aktivaci dynamického náhledu dveří bezprostředně po zadání této textové hodnoty. Nepřesnost umístění při vykreslení otvoru do obloukové stěny. Izolace ve sklopeném řezu překladů se vykresluje v některých případech chybně. Nově vytvořená maska bubliny se neukládá do souboru zápisu, který se používá při slučování tabulek. Při slučování není v nabídce filtrů tato maska nabídnuta. Při editaci popisu s připojenou skladbou se nenabídne skladba, která je ve výkresu, ale skladba, která byla pro dané označení skladby připojena jako poslední. Bublina oken/dveří - chybné načtení hodnoty šířky okna, pokud je okno kresleno i s rámem. 6
