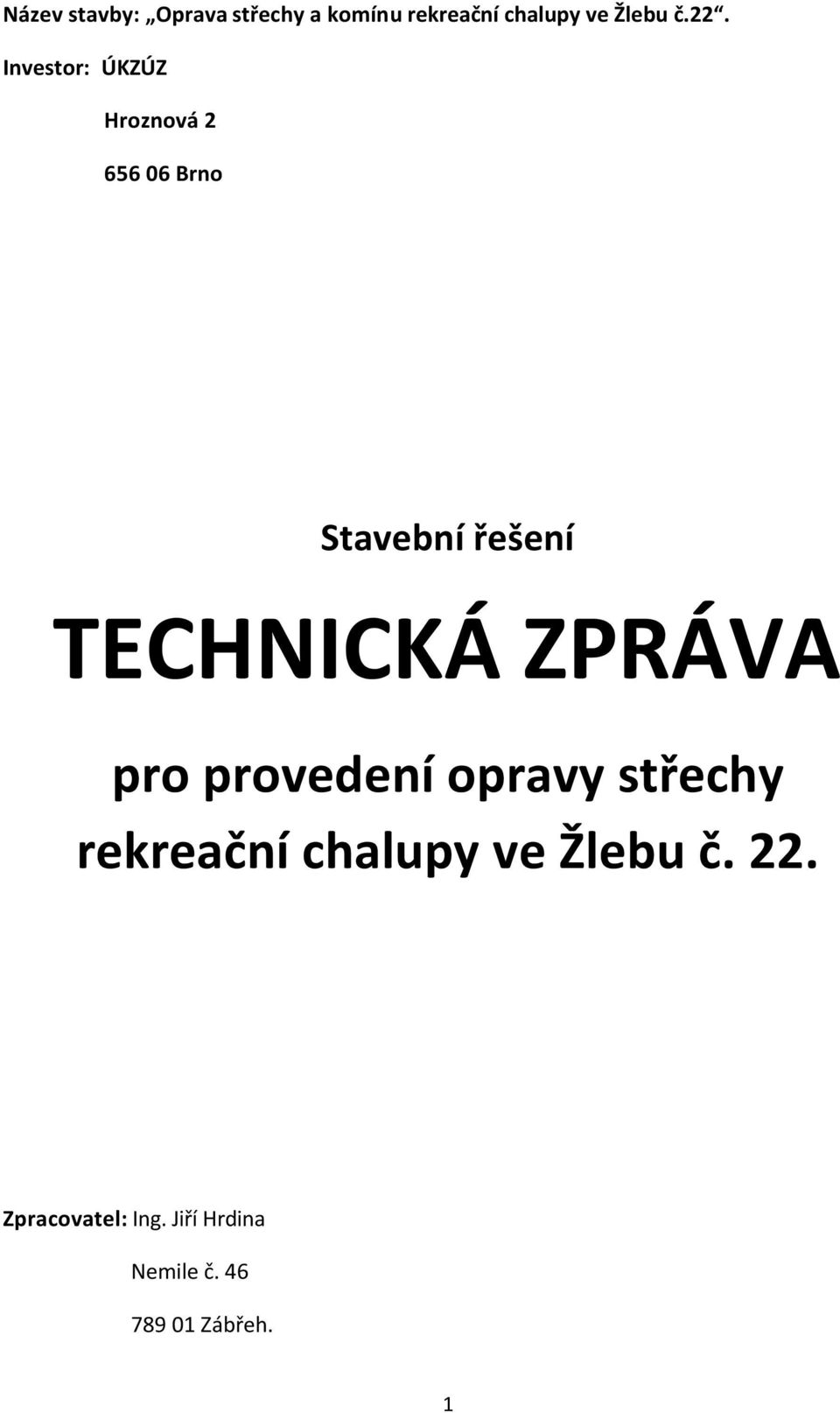

1 Název stavby: Oprava střechy a komínu rekreační chalupy ve Žlebu č.22. Investor: ÚKZÚZ Hroznová Brno Stavební řešení TECHNICKÁ ZPRÁVA pro provedení opravy střechy rekreační chalupy ve Žlebu č. 22. Zpracovatel: Ing. Jiří Hrdina Nemile č Zábřeh. 1

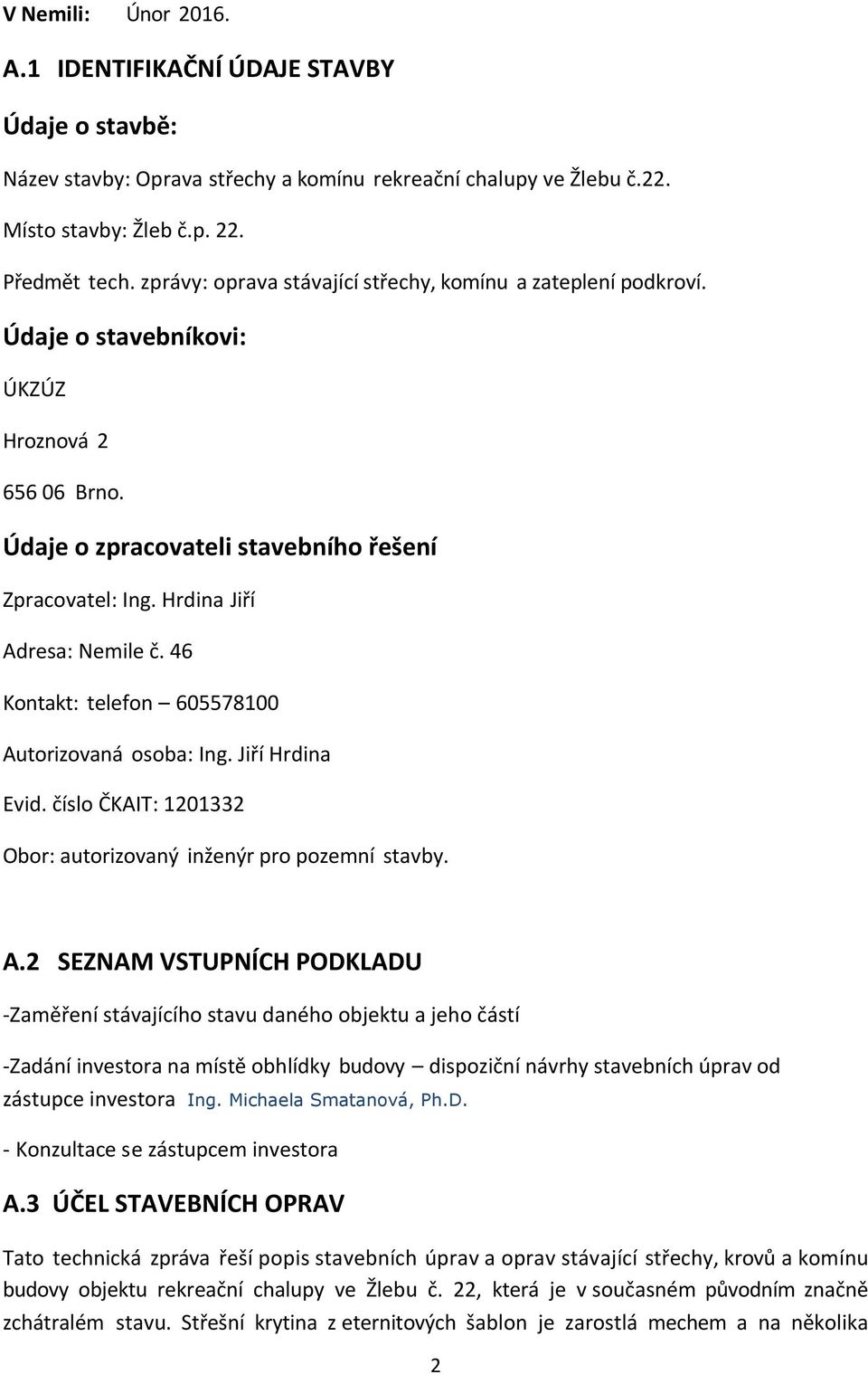

2 V Nemili: Únor A.1 IDENTIFIKAČNÍ ÚDAJE STAVBY Údaje o stavbě: Název stavby: Oprava střechy a komínu rekreační chalupy ve Žlebu č.22. Místo stavby: Žleb č.p. 22. Předmět tech. zprávy: oprava stávající střechy, komínu a zateplení podkroví. Údaje o stavebníkovi: ÚKZÚZ Hroznová Brno. Údaje o zpracovateli stavebního řešení Zpracovatel: Ing. Hrdina Jiří Adresa: Nemile č. 46 Kontakt: telefon Autorizovaná osoba: Ing. Jiří Hrdina Evid. číslo ČKAIT: Obor: autorizovaný inženýr pro pozemní stavby. A.2 SEZNAM VSTUPNÍCH PODKLADU -Zaměření stávajícího stavu daného objektu a jeho částí -Zadání investora na místě obhlídky budovy dispoziční návrhy stavebních úprav od zástupce investora Ing. Michaela Smatanová, Ph.D. - Konzultace se zástupcem investora A.3 ÚČEL STAVEBNÍCH OPRAV Tato technická zpráva řeší popis stavebních úprav a oprav stávající střechy, krovů a komínu budovy objektu rekreační chalupy ve Žlebu č. 22, která je v současném původním značně zchátralém stavu. Střešní krytina z eternitových šablon je zarostlá mechem a na několika 2

3 místech jsou šablony prasklé, nebo uvolněné větrem. Oplechování komínů, říms, úžlabí, závětrné lišty a okapový systém z Pz plechů je již v částečné korozi. Prohlídkou půdních prostor při zaměření původního stavu bylo zjištěno napadení námětků krovů tesaříkem a uhnilé zhlaví těchto námětků při kontaktu s podkladní dřevěnou fošnou na římse. Osové vzdálenosti původních plných vazeb krovů (cca 1,5 m) a jejich profilace neodpovídá současným normám pro statické zatížení střechy v této sněhové oblasti. Navíc je statika střechy oslabena na několika místech uhnilým zhlavím námětků a napadením škůdci. Na dřevěných příčkách a stropů podkrovních pokojů je nedostatečná, nebo částečně chybějící tepelná izolace. Záměrem je tedy zamezení pokračující destrukce krovů a střešní krytiny, zateplení půdních pokojů a celkové statické řešení konstrukce krovů a střešního pláště s prodloužení životnosti a kvality objektu splňující patřičnou historickou důstojnost a hodnotu. A.4 TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ OPRAVY Popis navrhovaných stavebních úprav: Bourací práce, demontáže: Střešní krytina bude demontována do suti s odvozem na skládku (NO), uhnilé námětky krovů budou demontovány vč. prahových fošen na římse. Současně demontovat klempířské prvky (žlaby, svody, háky, úžlabí atd.). Původní komínové a krbové těleso bude vybouráno do suti s odvozem na skládku. Základy: Pod nové komínové těleso bude vykopán základ do nezámrzné hloubky a vedle obvodového zdiva vně objektu se provede ŽB deska pro nové komínové těleso přisazené k obvodové stěně. Po provedení nových svodů dešťových vod ze střechy se musí odkopat a přizpůsobit zaústění lapačů střešních splavenin. Svislé konstrukce: Po vytvoření průrazu obvodové stěny pro napojení sopouchu nových krbových kamen budou doplněny zazdívky a obezdívky v obvodové stěně. Úpravy povrchů: Po odbourání střechy nad římsou a odstranění patní fošny bude hlava říms vyspravena betonem se sítí pro vytvoření nosného zpevněného podkladu nové prahové fošny římsy pro vynesení nových námětků střechy. Omítky říms doplnit a vyspravit. 3

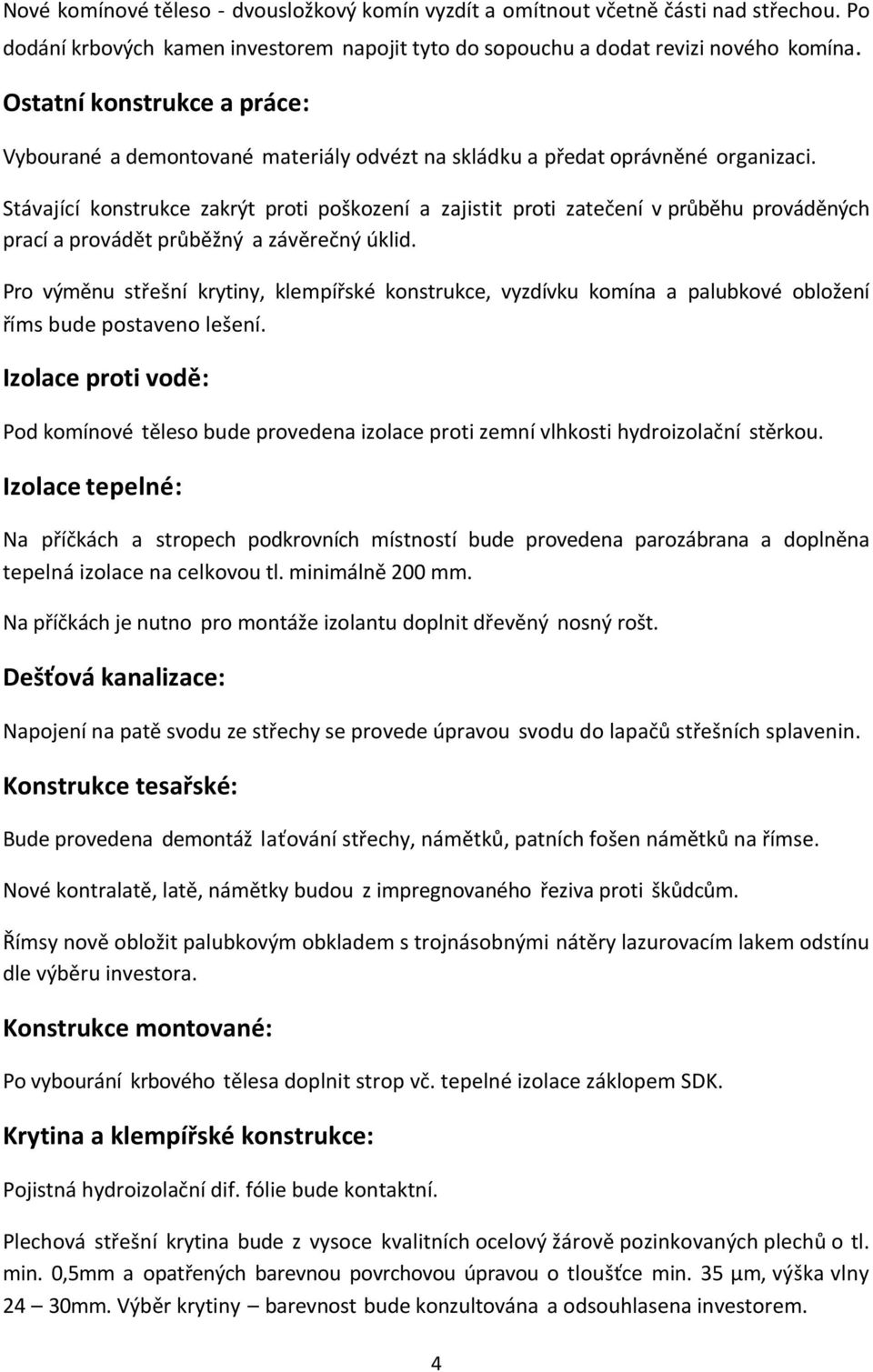

4 Nové komínové těleso - dvousložkový komín vyzdít a omítnout včetně části nad střechou. Po dodání krbových kamen investorem napojit tyto do sopouchu a dodat revizi nového komína. Ostatní konstrukce a práce: Vybourané a demontované materiály odvézt na skládku a předat oprávněné organizaci. Stávající konstrukce zakrýt proti poškození a zajistit proti zatečení v průběhu prováděných prací a provádět průběžný a závěrečný úklid. Pro výměnu střešní krytiny, klempířské konstrukce, vyzdívku komína a palubkové obložení říms bude postaveno lešení. Izolace proti vodě: Pod komínové těleso bude provedena izolace proti zemní vlhkosti hydroizolační stěrkou. Izolace tepelné: Na příčkách a stropech podkrovních místností bude provedena parozábrana a doplněna tepelná izolace na celkovou tl. minimálně 200 mm. Na příčkách je nutno pro montáže izolantu doplnit dřevěný nosný rošt. Dešťová kanalizace: Napojení na patě svodu ze střechy se provede úpravou svodu do lapačů střešních splavenin. Konstrukce tesařské: Bude provedena demontáž laťování střechy, námětků, patních fošen námětků na římse. Nové kontralatě, latě, námětky budou z impregnovaného řeziva proti škůdcům. Římsy nově obložit palubkovým obkladem s trojnásobnými nátěry lazurovacím lakem odstínu dle výběru investora. Konstrukce montované: Po vybourání krbového tělesa doplnit strop vč. tepelné izolace záklopem SDK. Krytina a klempířské konstrukce: Pojistná hydroizolační dif. fólie bude kontaktní. Plechová střešní krytina bude z vysoce kvalitních ocelový žárově pozinkovaných plechů o tl. min. 0,5mm a opatřených barevnou povrchovou úpravou o tloušťce min. 35 μm, výška vlny 24 30mm. Výběr krytiny barevnost bude konzultována a odsouhlasena investorem. 4

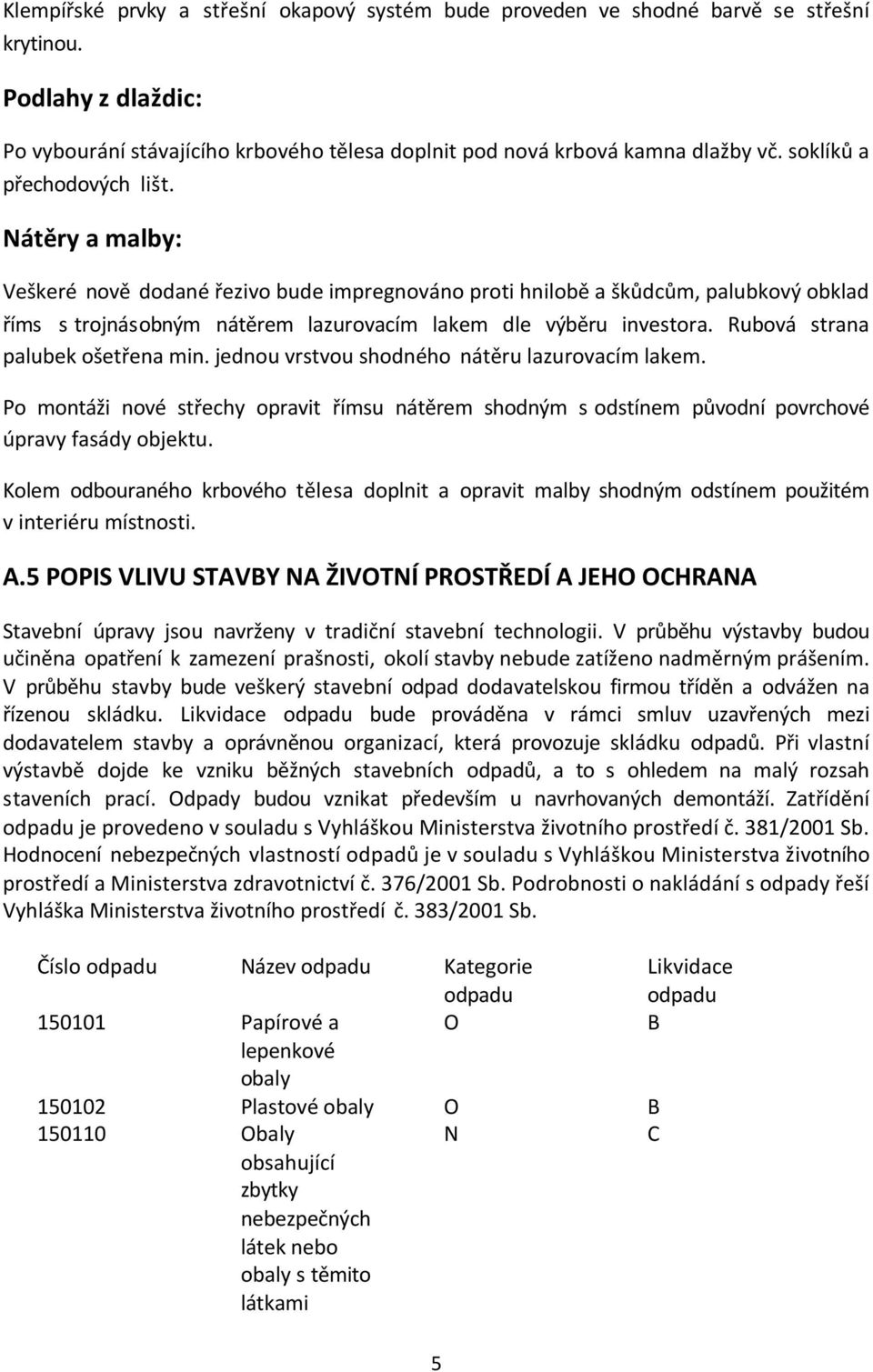

5 Klempířské prvky a střešní okapový systém bude proveden ve shodné barvě se střešní krytinou. Podlahy z dlaždic: Po vybourání stávajícího krbového tělesa doplnit pod nová krbová kamna dlažby vč. soklíků a přechodových lišt. Nátěry a malby: Veškeré nově dodané řezivo bude impregnováno proti hnilobě a škůdcům, palubkový obklad říms s trojnásobným nátěrem lazurovacím lakem dle výběru investora. Rubová strana palubek ošetřena min. jednou vrstvou shodného nátěru lazurovacím lakem. Po montáži nové střechy opravit římsu nátěrem shodným s odstínem původní povrchové úpravy fasády objektu. Kolem odbouraného krbového tělesa doplnit a opravit malby shodným odstínem použitém v interiéru místnosti. A.5 POPIS VLIVU STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A JEHO OCHRANA Stavební úpravy jsou navrženy v tradiční stavební technologii. V průběhu výstavby budou učiněna opatření k zamezení prašnosti, okolí stavby nebude zatíženo nadměrným prášením. V průběhu stavby bude veškerý stavební odpad dodavatelskou firmou tříděn a odvážen na řízenou skládku. Likvidace odpadu bude prováděna v rámci smluv uzavřených mezi dodavatelem stavby a oprávněnou organizací, která provozuje skládku odpadů. Při vlastní výstavbě dojde ke vzniku běžných stavebních odpadů, a to s ohledem na malý rozsah staveních prací. Odpady budou vznikat především u navrhovaných demontáží. Zatřídění odpadu je provedeno v souladu s Vyhláškou Ministerstva životního prostředí č. 381/2001 Sb. Hodnocení nebezpečných vlastností odpadů je v souladu s Vyhláškou Ministerstva životního prostředí a Ministerstva zdravotnictví č. 376/2001 Sb. Podrobnosti o nakládání s odpady řeší Vyhláška Ministerstva životního prostředí č. 383/2001 Sb. Číslo odpadu Název odpadu Kategorie odpadu Likvidace odpadu Papírové a O B lepenkové obaly Plastové obaly O B Obaly obsahující zbytky nebezpečných látek nebo obaly s těmito látkami N C 5

6 Asfaltové směsi O A Železo O B Kabely O B Sklo O B Plasty O B Legenda kategorie odpadů: O ostatní odpady N nebezpečné odpady Likvidace odpadu: A bude uloženo na povolenou skládku. B Sběrné suroviny. C budou shromaždovány v nádobách k tomu určených, budou likvidovány oprávněnou firmou v rámci smlouvy s dodavatelem stavby. Likvidace směsného komunálního odpadu: Na základě smlouvy s oprávněnou osobou pro nakládání s komunálním odpadem v rámci svozu TKO Šumperk. Smlouva bude písemná a musí obsahovat výši sjednané ceny za tuto službu. Všechny stavební materiály a výrobky použité při výstavbě musí mít platné prohlášení o shodě. A.6 Zásady organizace výstavby Elektrické energie a voda pro provádění stavby bude řešena ze stávajících rozvodů v objektu. Způsob napojení a měření odběru vody a elektřiny při stavbě bude předmětem domluvy mezi investorem a dodavatelem stavby. Vzhledem k malému rozsahu stavebních prací je plocha staveniště uvažována přímo na místě stavby prostory pro stavbu vyčlení investor. Realizace navrhovaných stavebních prací bude probíhat v jedné etapě. V Nemili: Únor 2016 Vypracoval: Ing. Hrdina Jiří 6
