1 Jiří Stifter, Pavel Fiala, Richard Linhart, Jiří Masopust, Jan Mráz, Petr Hloušek, Stanislav Bouzek, Michal Jirák, Jakub Major Oddělení telekomunikační a multimediální techniky, Katedra aplikované elektroniky a telekomunikací, Fakulta elektrotechnická, Západočeská univerzita v Plzni URL: jiri.stifter@onaudio.cz

2 analýza technických možností měření hlasitostních poměrů reklama X běžný program analýza současného stavu hlasitostních poměrů reklama X běžný program rozbor platných legislativních opatření v ČR omezujících hlasitost reklamy apod. Je český divák skutečně ochráněn proti obtěžování hlasitou reklamou?

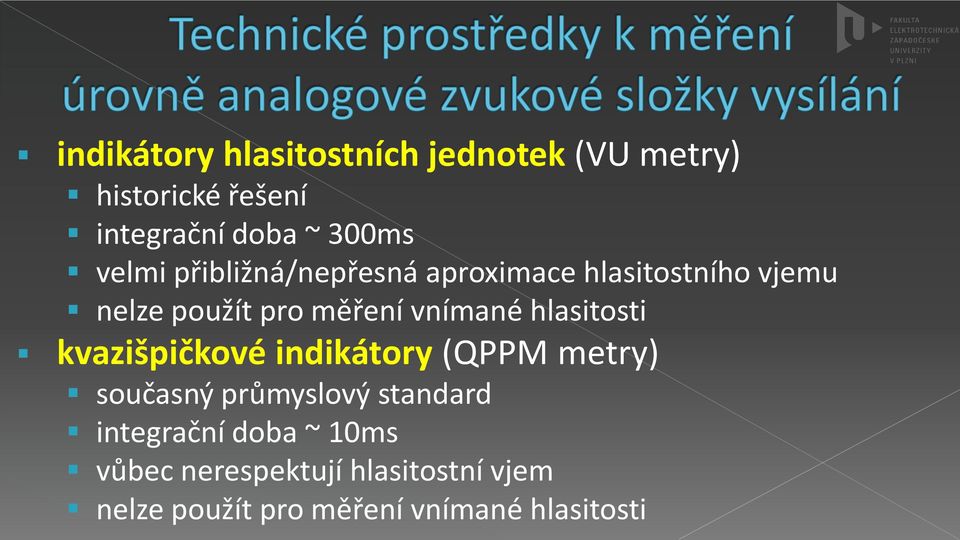

3 indikátory hlasitostních jednotek (VU metry) historické řešení integrační doba ~ 300ms velmi přibližná/nepřesná aproximace hlasitostního vjemu nelze použít pro měření vnímané hlasitosti kvazišpičkové indikátory (QPPM metry) současný průmyslový standard integrační doba ~ 10ms vůbec nerespektují hlasitostní vjem nelze použít pro měření vnímané hlasitosti

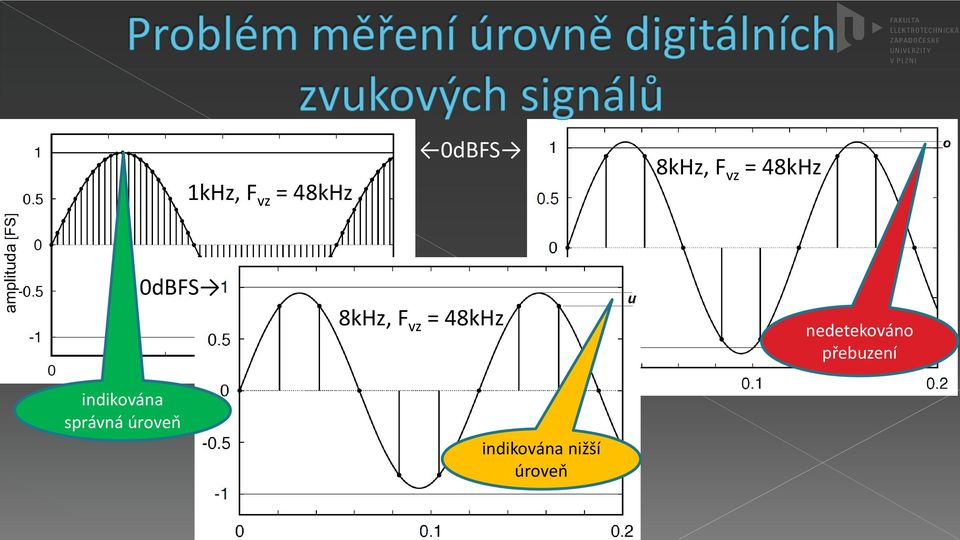

4 1kHz, F vz = 48kHz 0dBFS 8kHz, F vz = 48kHz 0dBFS indikována správná úroveň 8kHz, F vz = 48kHz indikována nižší úroveň nedetekováno přebuzení

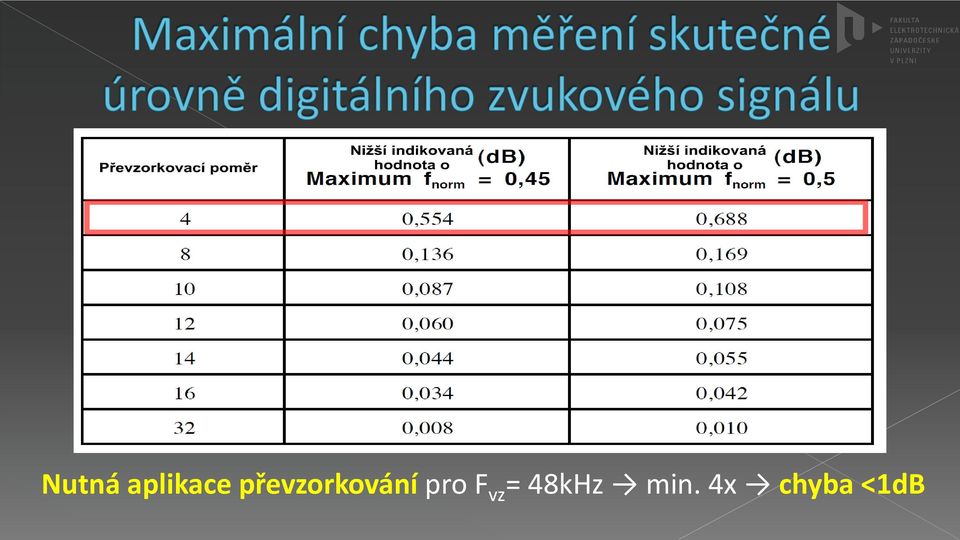

5 Nutná aplikace převzorkování pro F vz = 48kHz min. 4x chyba <1dB

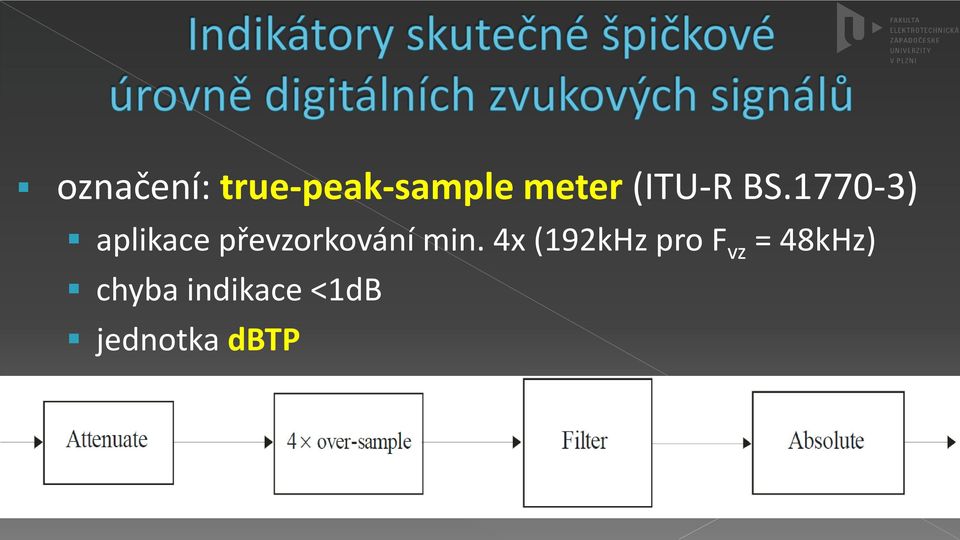

6 označení: true-peak-sample meter (ITU-R BS ) aplikace převzorkování min. 4x (192kHz pro F vz = 48kHz) chyba indikace <1dB jednotka dbtp

7 12dB 9dB 9dB headroom

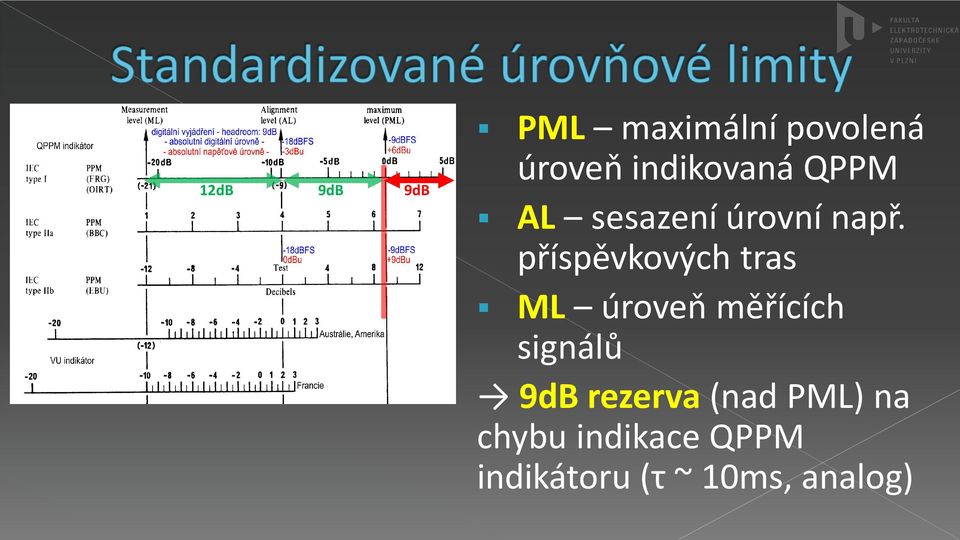

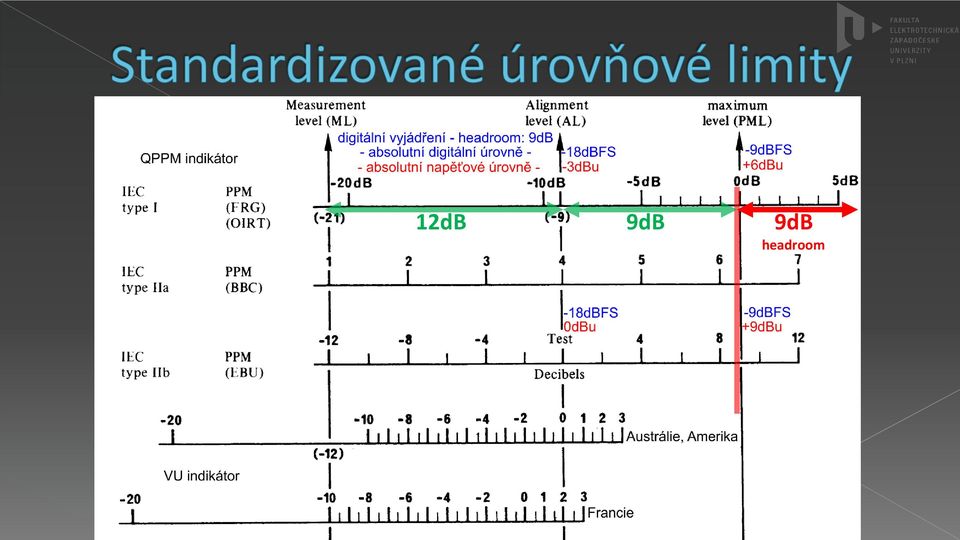

8 12dB 9dB 9dB PML maximální povolená úroveň indikovaná QPPM AL sesazení úrovní např. příspěvkových tras ML úroveň měřících signálů 9dB rezerva (nad PML) na chybu indikace QPPM indikátoru (τ ~ 10ms, analog)

9 indikátory skutečné špičkové hodnoty (TP-PPM) indikace mezních úrovňových limitů vůbec nerespektují hlasitostní vjem nelze použít pro měření vnímané hlasitosti nelze nastavovat stejné hlasitostní poměry mezi odlišnými programovými příspěvky atd. algoritmus pro měření hladiny hlasitosti (ITU-R BS.1770) měří vnímaný hlasitostní vjem

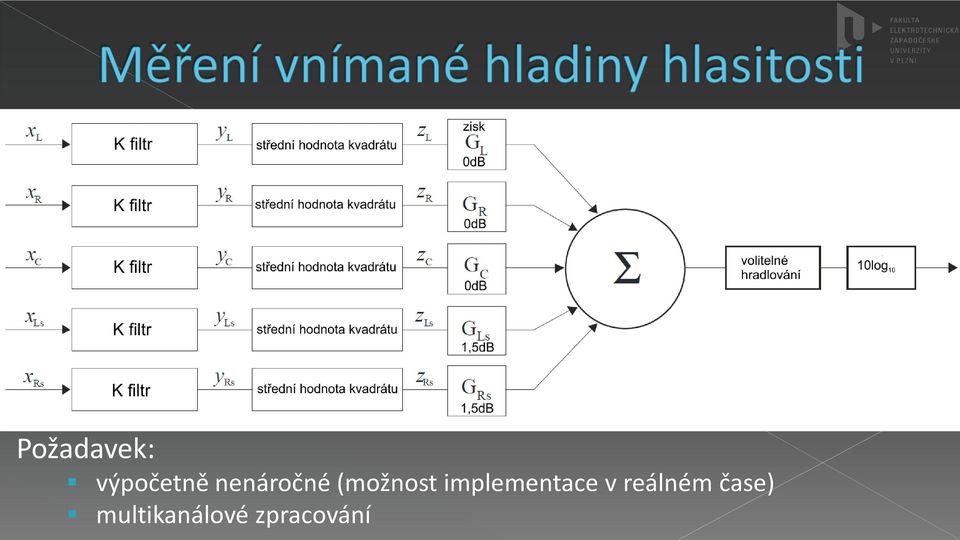

10 Požadavek: výpočetně nenáročné (možnost implementace v reálném čase) multikanálové zpracování

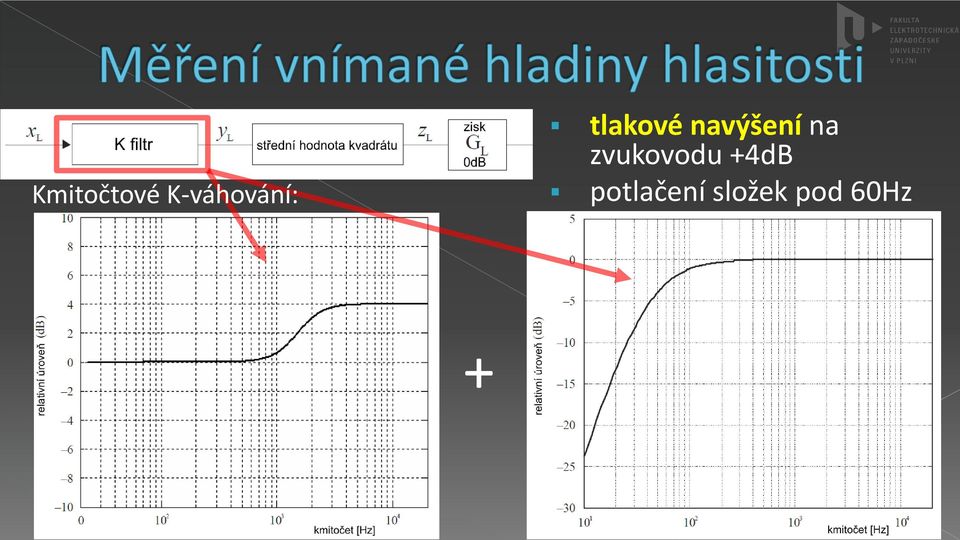

11 Kmitočtové K-váhování: tlakové navýšení na zvukovodu +4dB potlačení složek pod 60Hz +

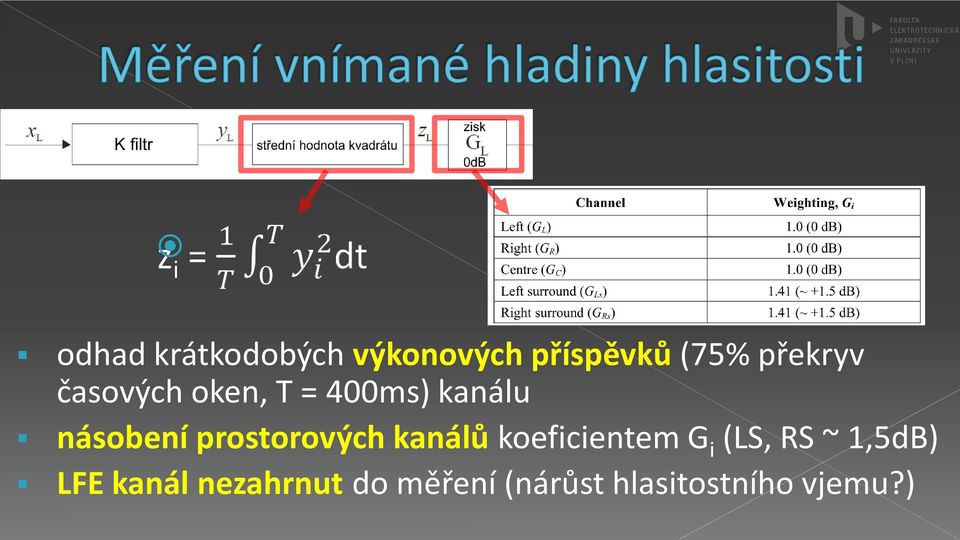

12 odhad krátkodobých výkonových příspěvků (75% překryv časových oken, T = 400ms) kanálu násobení prostorových kanálů koeficientem G i (LS, RS ~ 1,5dB) LFE kanál nezahrnut do měření (nárůst hlasitostního vjemu?)

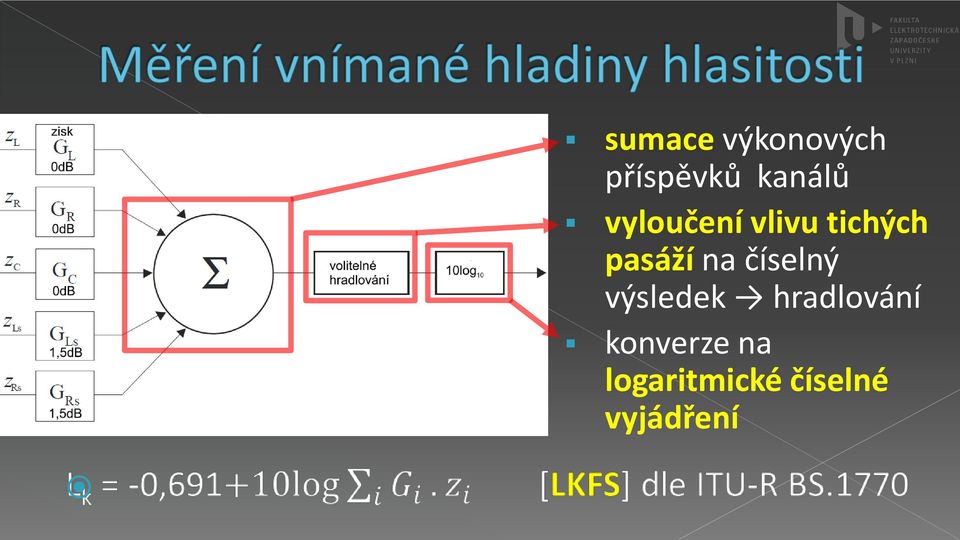

13 sumace výkonových příspěvků kanálů vyloučení vlivu tichých pasáží na číselný výsledek hradlování konverze na logaritmické číselné vyjádření

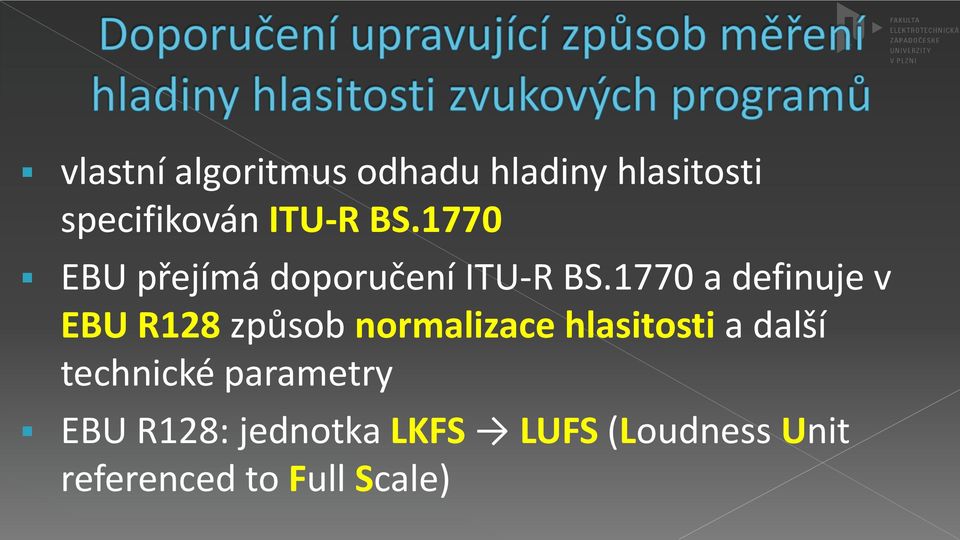

14 vlastní algoritmus odhadu hladiny hlasitosti specifikován ITU-R BS.1770 EBU přejímá doporučení ITU-R BS.1770 a definuje v EBU R128 způsob normalizace hlasitosti a další technické parametry EBU R128: jednotka LKFS LUFS (Loudness Unit referenced to Full Scale)

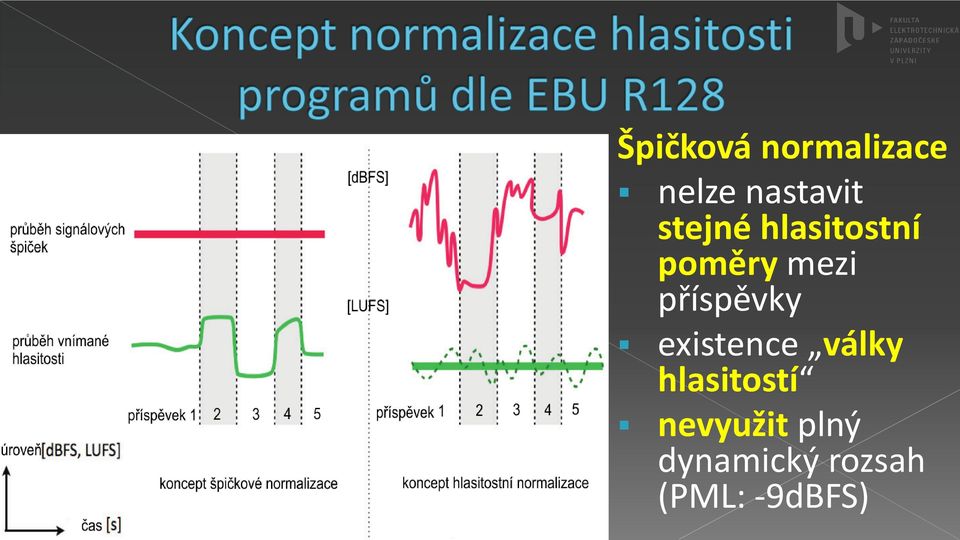

15 Špičková normalizace nelze nastavit stejné hlasitostní poměry mezi příspěvky existence války hlasitostí nevyužit plný dynamický rozsah (PML: -9dBFS)

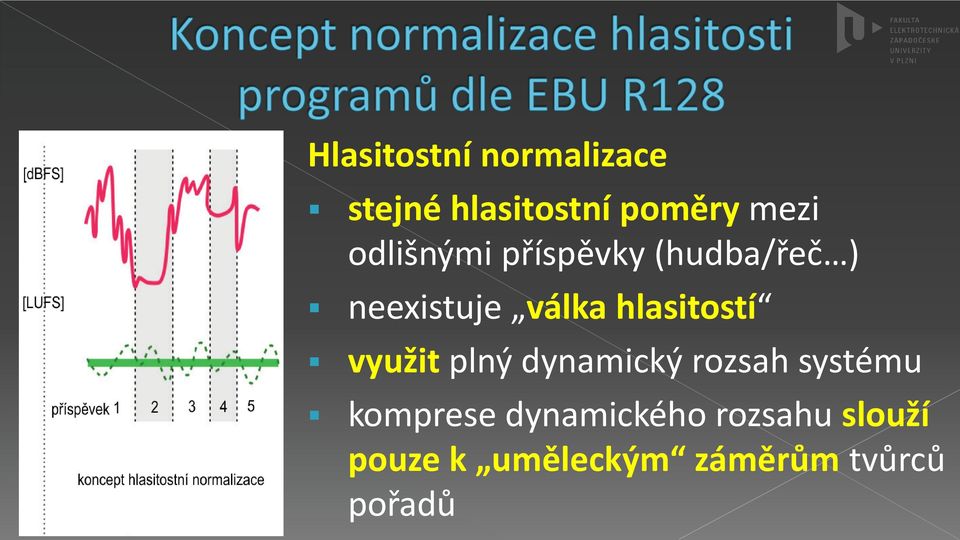

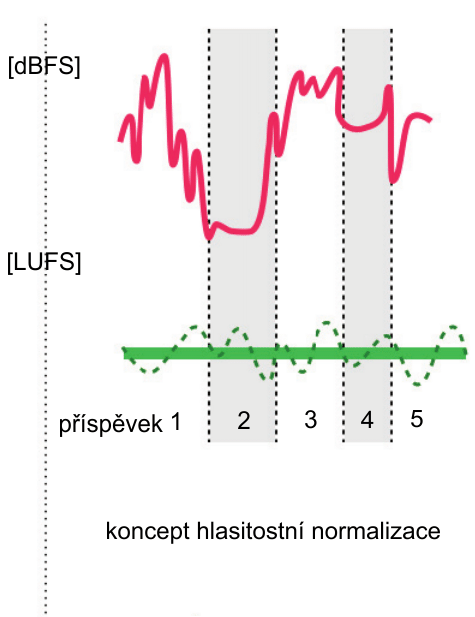

16 Hlasitostní normalizace stejné hlasitostní poměry mezi odlišnými příspěvky (hudba/řeč ) neexistuje válka hlasitostí využit plný dynamický rozsah systému komprese dynamického rozsahu slouží pouze k uměleckým záměrům tvůrců pořadů

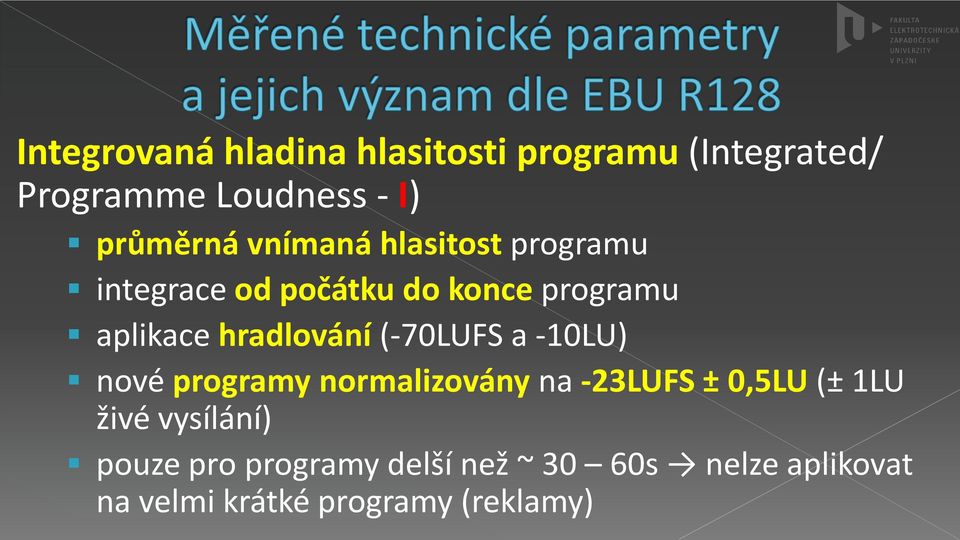

17 Integrovaná hladina hlasitosti programu (Integrated/ Programme Loudness - I) průměrná vnímaná hlasitost programu integrace od počátku do konce programu aplikace hradlování (-70LUFS a -10LU) nové programy normalizovány na -23LUFS ± 0,5LU (± 1LU živé vysílání) pouze pro programy delší než ~ 30 60s nelze aplikovat na velmi krátké programy (reklamy)

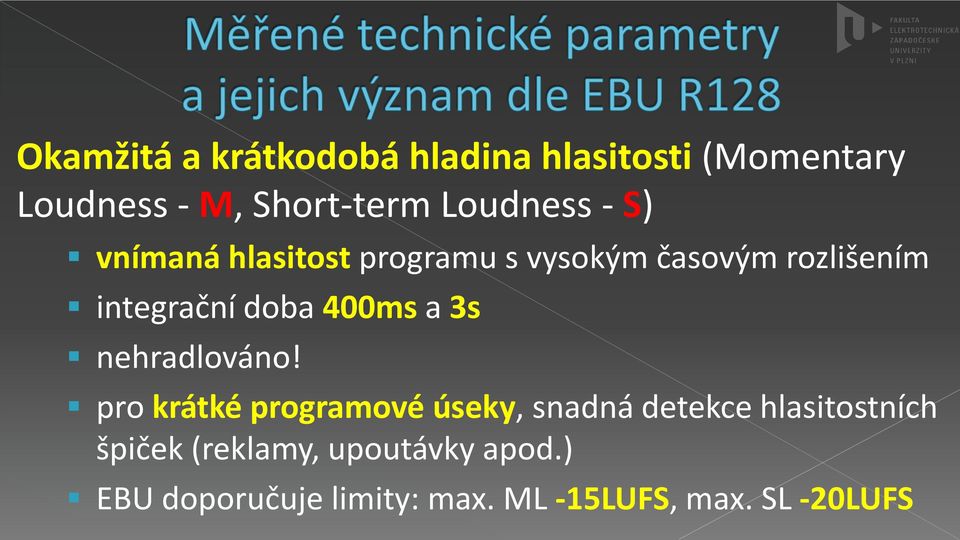

18 Okamžitá a krátkodobá hladina hlasitosti (Momentary Loudness - M, Short-term Loudness - S) vnímaná hlasitost programu s vysokým časovým rozlišením integrační doba 400ms a 3s nehradlováno! pro krátké programové úseky, snadná detekce hlasitostních špiček (reklamy, upoutávky apod.) EBU doporučuje limity: max. ML -15LUFS, max. SL -20LUFS

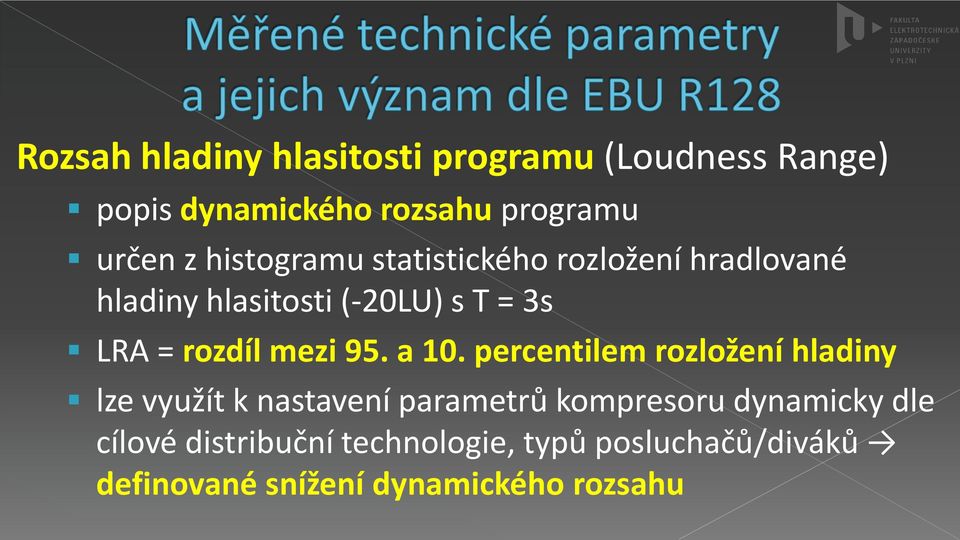

19 Rozsah hladiny hlasitosti programu (Loudness Range) popis dynamického rozsahu programu určen z histogramu statistického rozložení hradlované hladiny hlasitosti (-20LU) s T = 3s LRA = rozdíl mezi 95. a 10. percentilem rozložení hladiny lze využít k nastavení parametrů kompresoru dynamicky dle cílové distribuční technologie, typů posluchačů/diváků definované snížení dynamického rozsahu

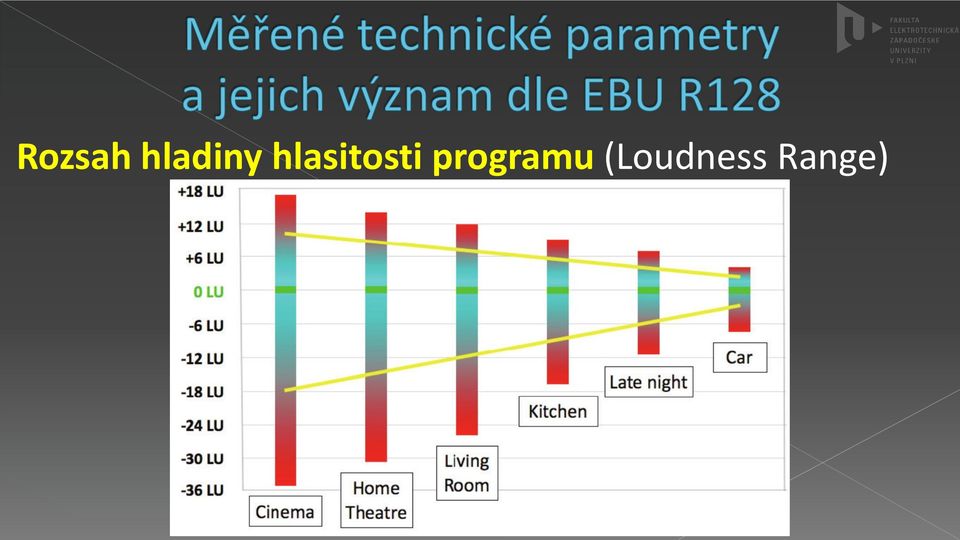

20 Rozsah hladiny hlasitosti programu (Loudness Range)

21 Maximální skutečná špičková úroveň (Maximum True Peak Level) měřeno pomocí TP-PPM stanovení horního úrovňového omezení pro digitální systém uvažuje chybu (~ 0,6dB) měření TP-PPM s aplikací 4x převzorkování EBU stanovuje limit: max. -1dBTP nemá vazbu na měření vnímané hlasitosti

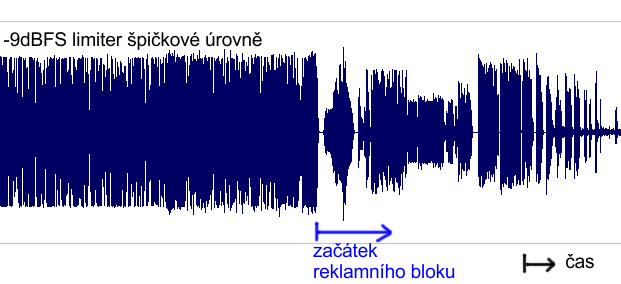

22 nevhodně nastaven limiter na -9dBFS (konvence při použití QPPM?) pouze na reklamní blok aplikována hlasitostní normalizace EBU R128

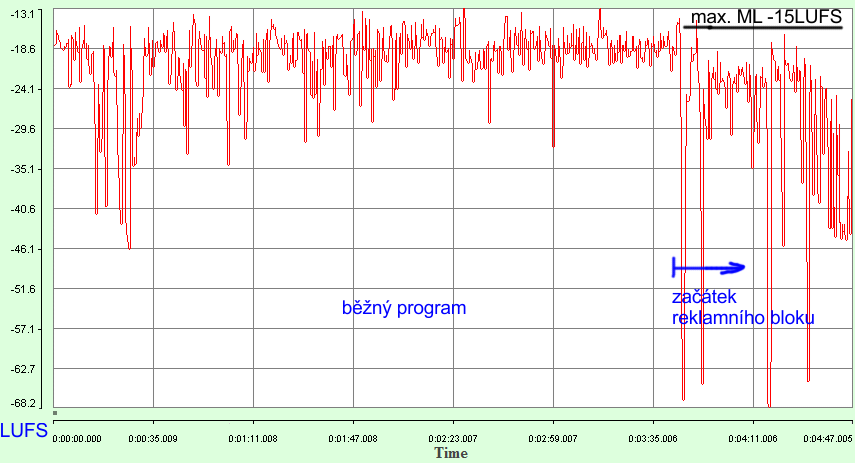

23 překročen max. ML limit není zapracován do platné vyhlášky ČR

24 překročen max. SL limit není zapracován do platné vyhlášky ČR

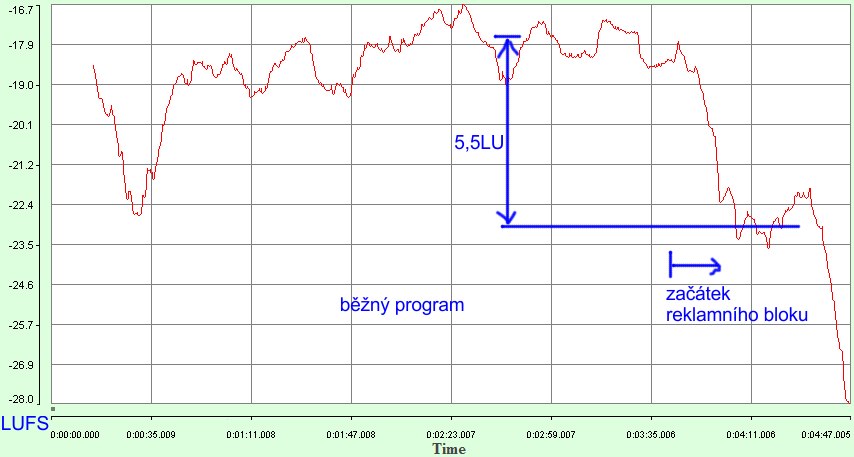

25 aplikována hradlovací funkce reklamní blok -23LUFS ostatní program -16,5LUFS hlasitost reklamy o 5,5LU nižší spokojený divák

26 Platná vyhláška č. 122/2013 (Sbírka zákonů): účinnost od 1. června 2013 zvuková složka vysílání by měla odpovídat EBU R128 provozovateli pro splnění vyhlášky postačuje zajistit: 1. aby hladina hlasitosti reklamy, teleshoppingu a označení sponzora byla normována na -23LUFS ± 1LU a 2. aby max. skutečná špičková hladina uvedených programů dosahovala max. -1dBTP

27 1. hladina hlasitosti reklamy normována na -23LUFS ± 1LU lze aplikovat pouze na delší úseky programu nepřesné měření! nejsou stanoveny max. limity pro okamžitou ML a krátkodobou hladinu hlasitosti SL nekontrolována krátkodobá hladina hlasitosti! nekontrolována hladina hlasitosti zbývajících částí vysílání! provozovatel může úroveň libovolně snížit vůči reklamním blokům nárůst hlasitosti reklamy aplikace hlasitostní normalizace pouze na vybrané části vysílání je zcela nesmyslná a v rozporu s podstatou doporučení EBU R128

28 2. skutečná špičková hladina max. -1dBTP ve vyhlášce chybná terminologie, správně: úroveň tento parametr nemá žádný význam ve smyslu regulace hlasitosti reklamy proč je zde uveden? Platná vyhláška nezajišťuje, aby nebyl divák přílišnou hlasitostí reklamy obtěžován.

29 Měřené parametry: Integrated/Programme Loudness Momentary Loudness Short-term Loudness Maximum Momentary Loudness Maximum Short-term Loudness Loudness Range Maximum True Peak Level Plán spuštění: 11/2014
