2 Pohodlí a úspory energie Zásobníkové ohřívače vody Reflex poskytují trvale dobrou pohodu jsou komfortní, efektivní a úsporné. Atributy, o které se staráme již ve výrobě: kvalita výrobků a nejlepší řemeslné zpracování při výrobě a nákupu surovin mají tu nejvyšší prioritu. Jako přední značkový výrobce Vám představujeme produktovou řadu akumulace tepla, která splňuje nejnovější standardy - systémové řešení pro ideální návrh zařízení. 2

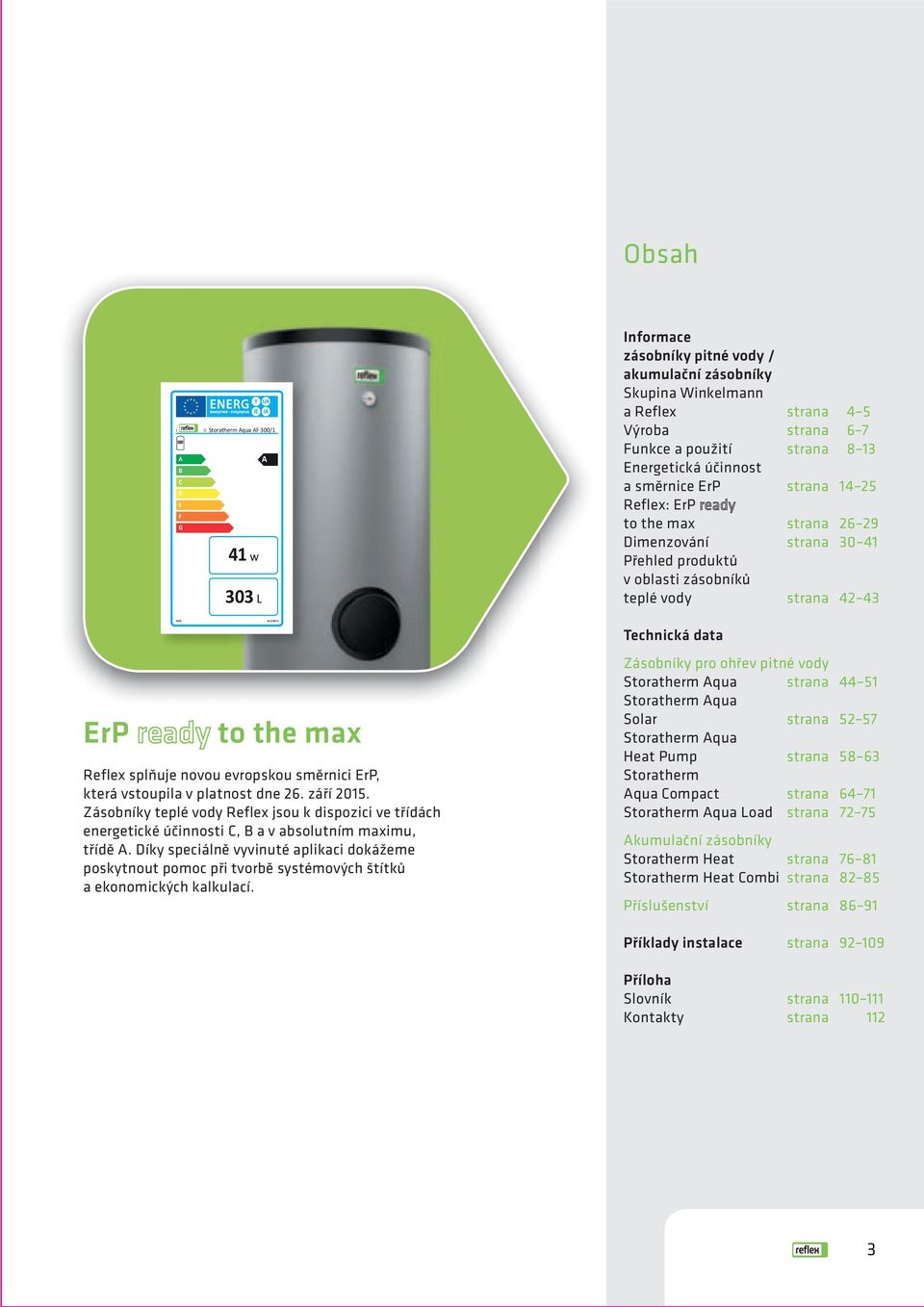

3 Obsah I A B C D E F G II AF 300/1 A 41 w 303 L Informace zásobníky pitné vody / akumulační zásobníky Skupina Winkelmann a Reflex strana 4 5 Výroba strana 6 7 Funkce a použití strana 8 13 Energetická účinnost a směrnice ErP strana Reflex: ErP ready to the max strana Dimenzování strana Přehled produktů v oblasti zásobníků teplé vody strana /2013 ErP ready to the max Reflex splňuje novou evropskou směrnici ErP, která vstoupila v platnost dne 26. září Zásobníky teplé vody Reflex jsou k dispozici ve třídách energetické účinnosti C, B a v absolutním maximu, třídě A. Díky speciálně vyvinuté aplikaci dokážeme poskytnout pomoc při tvorbě systémových štítků a ekonomických kalkulací. Technická data Zásobníky pro ohřev pitné vody strana Solar strana Heat Pump strana Compact strana Load strana Akumulační zásobníky Heat strana Heat Combi strana Příslušenství strana Příklady instalace strana Příloha Slovník strana Kontakty strana 112 3

4 Skupina Winkelmann a Reflex Reflex ve skupině Winkelmann: společně za kvalitu Silná orientace na zákazníka od automobilového průmyslu až po teplou vodu Skupina Winkelmann zaměstnávala ke konci roku 2014 téměř 4000 zaměstnanců po celém světě a dosáhla obratu více než 500 milionů eur. Tři výrobní divize automobilový průmysl, flowforming (výroba hnacích prvků, například pro letecký průmysl) a vytápění + voda, ke které patří také Reflex, dvanáct výrobních podniků v pěti zemích jakož i dvanáct distribučních dceřiných společností ve dvanácti zemích. Celkový prodej je stejně tak dobrý, jako naše zastoupení kdekoliv na světě. V oboru vytápění + ohřev vody jsou oddělením OEM vyvíjeny a vyráběny produkty podle specifikací renomovaných zákazníků a dodavatelů služeb pro oblast vytápění. Požadavky na kvalitu, především od velkých výrobců automobilů a z jiných oblastí podnikání, jako je samozřejmě i obor vytápění a ohřev vody, pomáhají vytvářet bezpečné standardy kvality pro jejich výrobní linky. Pečeť kvality Německého inženýrství charakterizuje všechny produkty divize. Reflex Winkelmann je jedním z největších výrobců zásobníků teplé vody v Evropě. Přesně a efektivně vyráběné zásobníky jsou k zákazníkům distribuované jak cestou OEM, tak i pod vlastní značkou Reflex přes velkoobchody ke koncovým uživatelům. Centrála skupiny Winkelmann v Ahlenu Reflex na ISH Z výroby Závod v polské Legnici 4 Reflex v Ahlenu

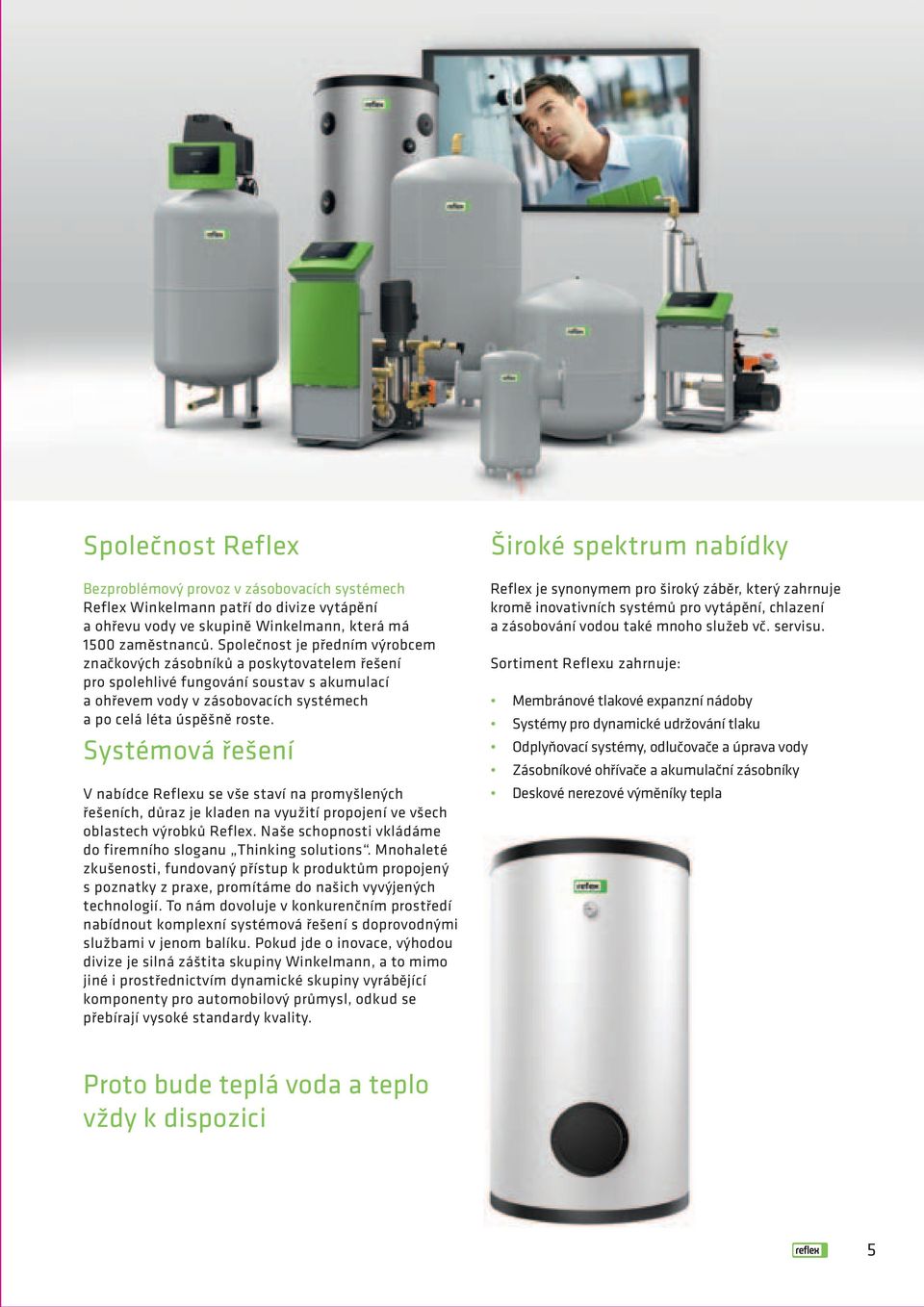

5 Společnost Reflex Bezproblémový provoz v zásobovacích systémech Reflex Winkelmann patří do divize vytápění a ohřevu vody ve skupině Winkelmann, která má 1500 zaměstnanců. Společnost je předním výrobcem značkových zásobníků a poskytovatelem řešení pro spolehlivé fungování soustav s akumulací a ohřevem vody v zásobovacích systémech a po celá léta úspěšně roste. Systémová řešení V nabídce Reflexu se vše staví na promyšlených řešeních, důraz je kladen na využití propojení ve všech oblastech výrobků Reflex. Naše schopnosti vkládáme do firemního sloganu Thinking solutions. Mnohaleté zkušenosti, fundovaný přístup k produktům propojený s poznatky z praxe, promítáme do našich vyvýjených technologií. To nám dovoluje v konkurenčním prostředí nabídnout komplexní systémová řešení s doprovodnými službami v jenom balíku. Pokud jde o inovace, výhodou divize je silná záštita skupiny Winkelmann, a to mimo jiné i prostřednictvím dynamické skupiny vyrábějící komponenty pro automobilový průmysl, odkud se přebírají vysoké standardy kvality. Široké spektrum nabídky Reflex je synonymem pro široký záběr, který zahrnuje kromě inovativních systémů pro vytápění, chlazení a zásobování vodou také mnoho služeb vč. servisu. Sortiment Reflexu zahrnuje: Membránové tlakové expanzní nádoby Systémy pro dynamické udržování tlaku Odplyňovací systémy, odlučovače a úprava vody Zásobníkové ohřívače a akumulační zásobníky Deskové nerezové výměníky tepla Proto bude teplá voda a teplo vždy k dispozici 5

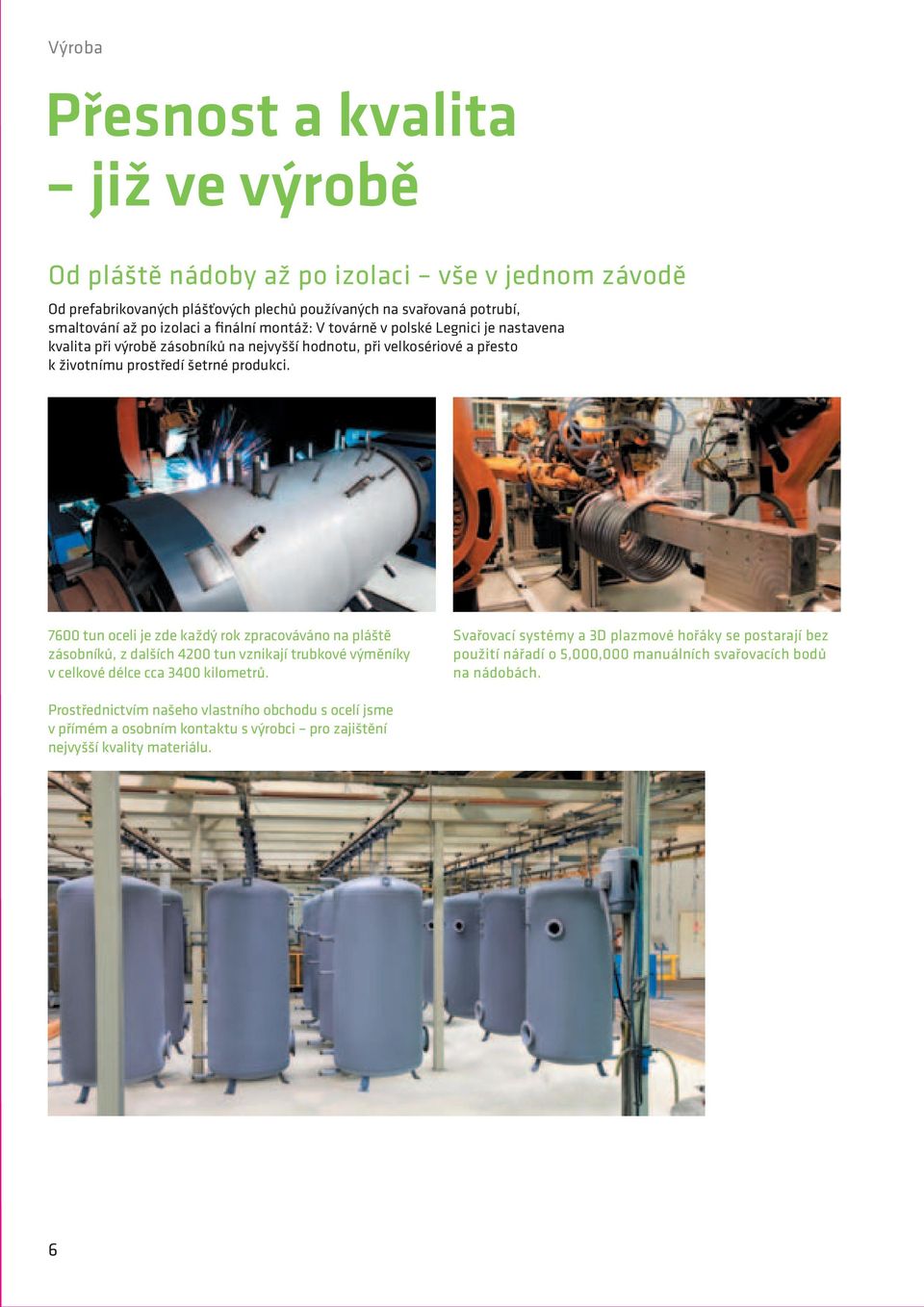

6 Výroba Přesnost a kvalita již ve výrobě Od pláště nádoby až po izolaci vše v jednom závodě Od prefabrikovaných plášťových plechů používaných na svařovaná potrubí, smaltování až po izolaci a finální montáž: V továrně v polské Legnici je nastavena kvalita při výrobě zásobníků na nejvyšší hodnotu, při velkosériové a přesto k životnímu prostředí šetrné produkci tun oceli je zde každý rok zpracováváno na pláště zásobníků, z dalších 4200 tun vznikají trubkové výměníky v celkové délce cca 3400 kilometrů. Svařovací systémy a 3D plazmové hořáky se postarají bez použití nářadí o 5,000,000 manuálních svařovacích bodů na nádobách. Prostřednictvím našeho vlastního obchodu s ocelí jsme v přímém a osobním kontaktu s výrobci pro zajištění nejvyšší kvality materiálu. 6

7 Mnoho kontrolních pracovišť umožňuje průběžně kontrolovat a zlepšovat vysokou kvalitu vyráběných zásobníků. Zejména nízké tepelné ztráty jsou v centru pozornosti a jsou certifikované a kontrolované na TÜV podle EN 12897:2006. Nové typy jsou na vlastních zkušebnách testovány na účinnost a různé stavy provozních režimů. TM Logistické centrum zajišťuje spolehlivé dodání zákazníkům. Certifikát výrobce pro akumulační zásobníky Certifikát výrobce pro zásobníkové ohřívače vody Tímto se potvrzuje, že tyto zásobníkové ohřívače vody byly provedeny podle EN 12897:2006 a DIN :2011. Smaltování odpovídá DIN :2011. Svary jsou provedeny podle DIN EN 287-1:2011 a DIN EN ISO : Jsou splněna doporučení KTW a požadavky pracovního listu DVGW W 270. Zásobníky odpovídají Směrnici pro tlaková zařízení 97/23/EG, v souladu s technickými požadavky uvedenými v článku 3, odstavec 3. Vlastní zkušební zařízení pro vaši kvalitu! Vysoce kvalitní materiály, komplexní rozvoj a výrobní knowhow, kompetentní, vysoce motivovaní zaměstnanci stejně jako nejmodernější výrobní technologie zajišťují optimální kvalitu produktů a precizní zpracování. To vše probíhá v souladu s certifikovanými systémy jakosti a environmentálního systému řízení (EMS), který je zaměřen na sledování a zlepšování všech činností podniku, které ovlivňují nebo mohou ovlivnit kvalitu životního prostředí nebo zdraví a bezpečnost zaměstnanců. Normy, pravidla a předpisy Akumulační zásobník odpovídá Směrnici pro tlaková zařízení 97/23/EG. V souladu s technickými požadavky podle článku 3, odstavce 3, topná trubková spirála: článek 3, odstavec 2.2 (příloha II, graf 9). 7

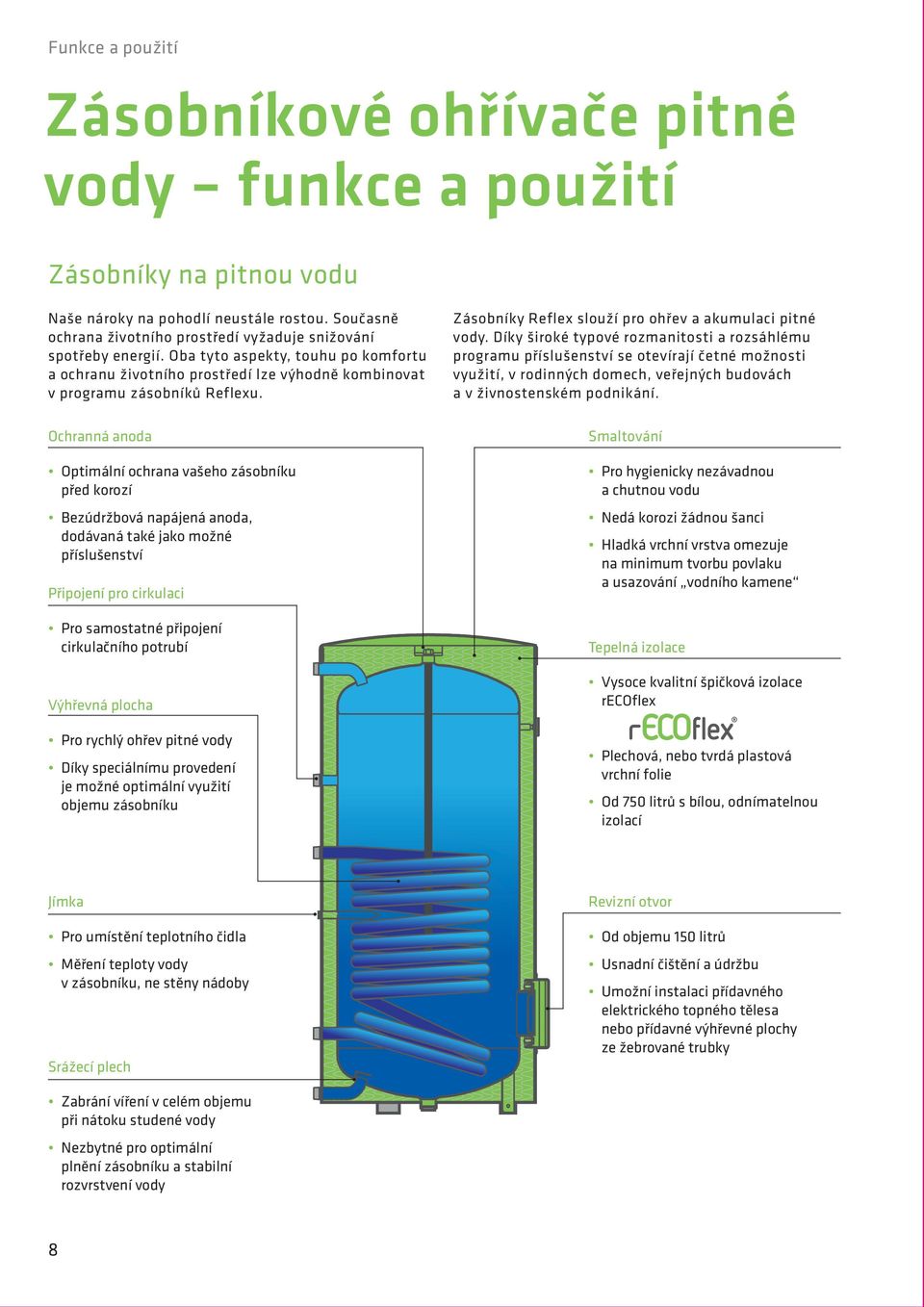

8 Funkce a použití Zásobníkové ohřívače pitné vody funkce a použití Zásobníky na pitnou vodu Naše nároky na pohodlí neustále rostou. Současně ochrana životního prostředí vyžaduje snižování spotřeby energií. Oba tyto aspekty, touhu po komfortu a ochranu životního prostředí lze výhodně kombinovat v programu zásobníků Reflexu. Ochranná anoda Optimální ochrana vašeho zásobníku před korozí Bezúdržbová napájená anoda, dodávaná také jako možné příslušenství Připojení pro cirkulaci Pro samostatné připojení cirkulačního potrubí ulačního potrubí Výhřevná plocha Pro rychlý ohřev pitné vody Díky speciálnímu provedení je možné optimální využití objemu zásobníku Zásobníky Reflex slouží pro ohřev a akumulaci pitné vody. Díky široké typové rozmanitosti a rozsáhlému programu příslušenství se otevírají četné možnosti využití, v rodinných domech, veřejných budovách a v živnostenském podnikání. Smaltování Pro hygienicky nezávadnou a chutnou vodu Nedá korozi žádnou šanci Hladká vrchní vrstva omezuje na minimum tvorbu povlaku a usazování vodního kamene Tepelná izolace Vysoce kvalitní špičková izolace recoflex Plechová, nebo tvrdá plastová vrchní folie Od 750 litrů s bílou, odnímatelnou izolací Jímka Pro umístění teplotního čidla Měření teploty vody v zásobníku, ne stěny nádoby Srážecí plech Revizní otvor Od objemu 150 litrů Usnadní čištění a údržbu Umožní instalaci přídavného elektrického topného tělesa nebo přídavné výhřevné plochy ze žebrované trubky Zabrání víření v celém objemu při nátoku studené vody Nezbytné pro optimální plnění zásobníku a stabilní rozvrstvení vody 8

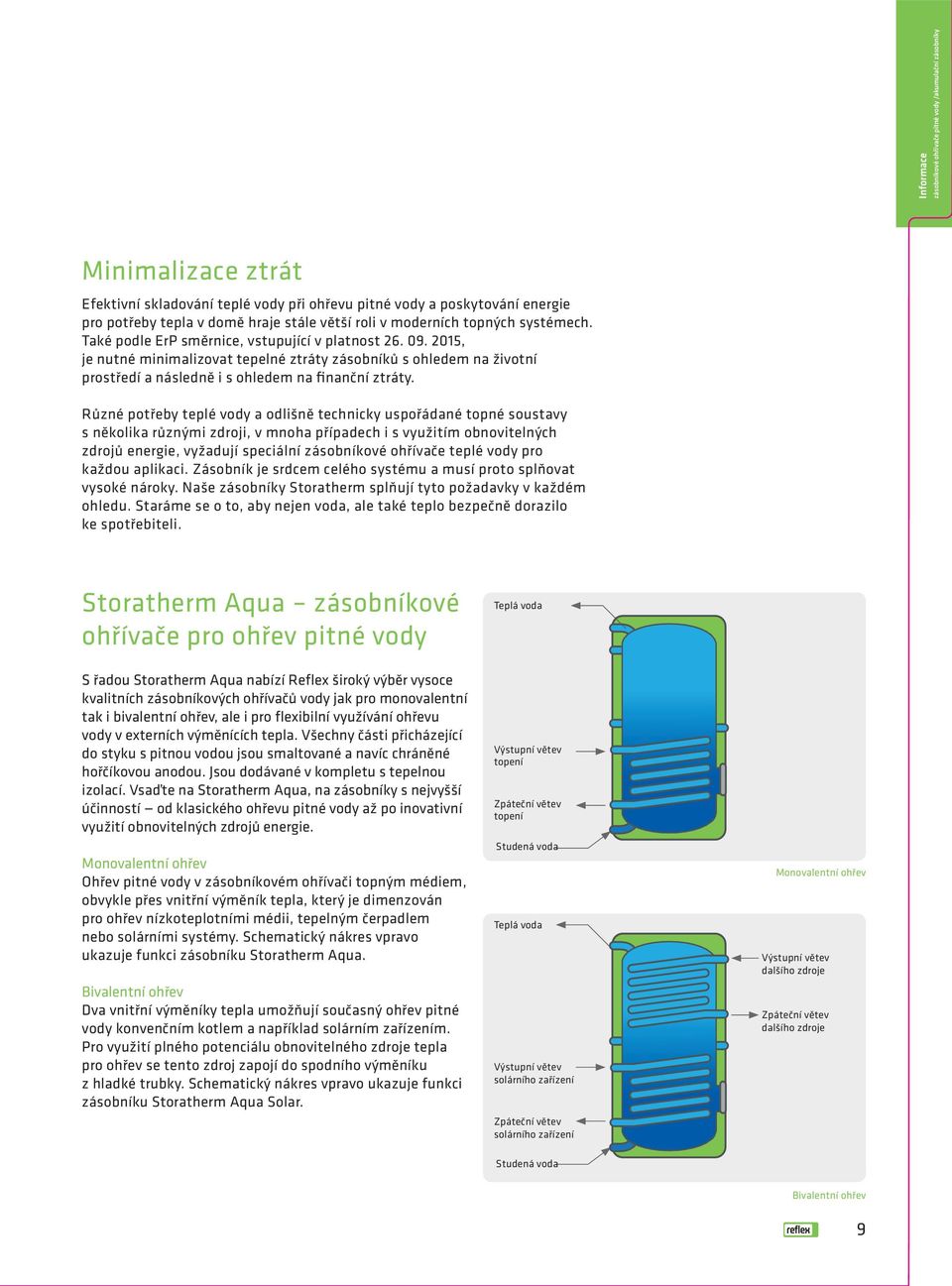

9 Informace Minimalizace ztrát Efektivní skladování teplé vody při ohřevu pitné vody a poskytování energie pro potřeby tepla v domě hraje stále větší roli v moderních topných systémech. Také podle ErP směrnice, vstupující v platnost , je nutné minimalizovat tepelné ztráty zásobníků s ohledem na životní prostředí a následně i s ohledem na finanční ztráty. Různé potřeby teplé vody a odlišně technicky uspořádané topné soustavy s několika různými zdroji, v mnoha případech i s využitím obnovitelných zdrojů energie, vyžadují speciální zásobníkové ohřívače teplé vody pro každou aplikaci. Zásobník je srdcem celého systému a musí proto splňovat vysoké nároky. Naše zásobníky splňují tyto požadavky v každém ohledu. Staráme se o to, aby nejen voda, ale také teplo bezpečně dorazilo ke spotřebiteli. zásobníkové ohřívače pro ohřev pitné vody Teplá voda S řadou nabízí Reflex široký výběr vysoce kvalitních zásobníkových ohřívačů vody jak pro monovalentní tak i bivalentní ohřev, ale i pro flexibilní využívání ohřevu vody v externích výměnících tepla. Všechny části přicházející do styku s pitnou vodou jsou smaltované a navíc chráněné hořčíkovou anodou. Jsou dodávané v kompletu s tepelnou izolací. Vsaďte na, na zásobníky s nejvyšší účinností od klasického ohřevu pitné vody až po inovativní využití obnovitelných zdrojů energie. Monovalentní ohřev Ohřev pitné vody v zásobníkovém ohřívači topným médiem, obvykle přes vnitřní výměník tepla, který je dimenzován pro ohřev nízkoteplotními médii, tepelným čerpadlem nebo solárními systémy. Schematický nákres vpravo ukazuje funkci zásobníku. Bivalentní ohřev Dva vnitřní výměníky tepla umožňují současný ohřev pitné vody konvenčním kotlem a například solárním zařízením. Pro využití plného potenciálu obnovitelného zdroje tepla pro ohřev se tento zdroj zapojí do spodního výměníku z hladké trubky. Schematický nákres vpravo ukazuje funkci zásobníku Solar. Výstupní větev topení Zpáteční větev topení Studená voda Teplá voda Výstupní větev solárního zařízení Zpáteční větev solárního zařízení Monovalentní ohřev Výstupní větev dalšího zdroje Zpáteční větev dalšího zdroje Studená voda Bivalentní ohřev 9

10 Informace Funkce a použití Ochrana proti korozi zásobníků Reflex pro ohřev a akumulaci pitné vody Smaltování podle DIN 4753 Vysoce kvalitní smaltování povrchu na skelné bázi podle DIN 4753 ( vypalovací teploty C ) chrání spolehlivě povrch stěny zásobníku před vysokým obsahem kyslíku a rozpuštěných minerálních látek v čerstvé vodě. Tak máme jistotu, že vysoká kvalita pitné vody bude za všech okolností zachována. Dodatečnou bezpečnost rovněž nabízí katodická protikorozní ochrana pomocí hořčíkových anod, kterými jsou vybaveny všechny zásobníkové ohřívače pitné vody Reflex. Méně ušlechtilý, fyziologicky nezávadný hořčík reaguje místo oceli (princip obětované anody) a brání tak velmi účinně vyplavování železných částic. Jako užitečné příslušenství jsou k dispozici bezúdržbové titanové napájené anody. Ty se instalují v zásobníkovém ohřívači místo hořčíkové anody. Malý proudový tok přes titanovou anodu působí proti narušování kovu a potlačuje oxidaci ocelového zásobníku. Výhody pro Vás Pohled na proces smaltování hladká smaltová ochranná vrstva zabraňuje usazeninám povrch bez usazenin znamená stop tvorbě zárodků koroze chuťově neutrální a hygienicky nezávadné žádné elektrochemické reakce se stěnou zásobníku dlouhá životnost zásobníků Reflex pro ohřev a akumulaci pitné vody 10

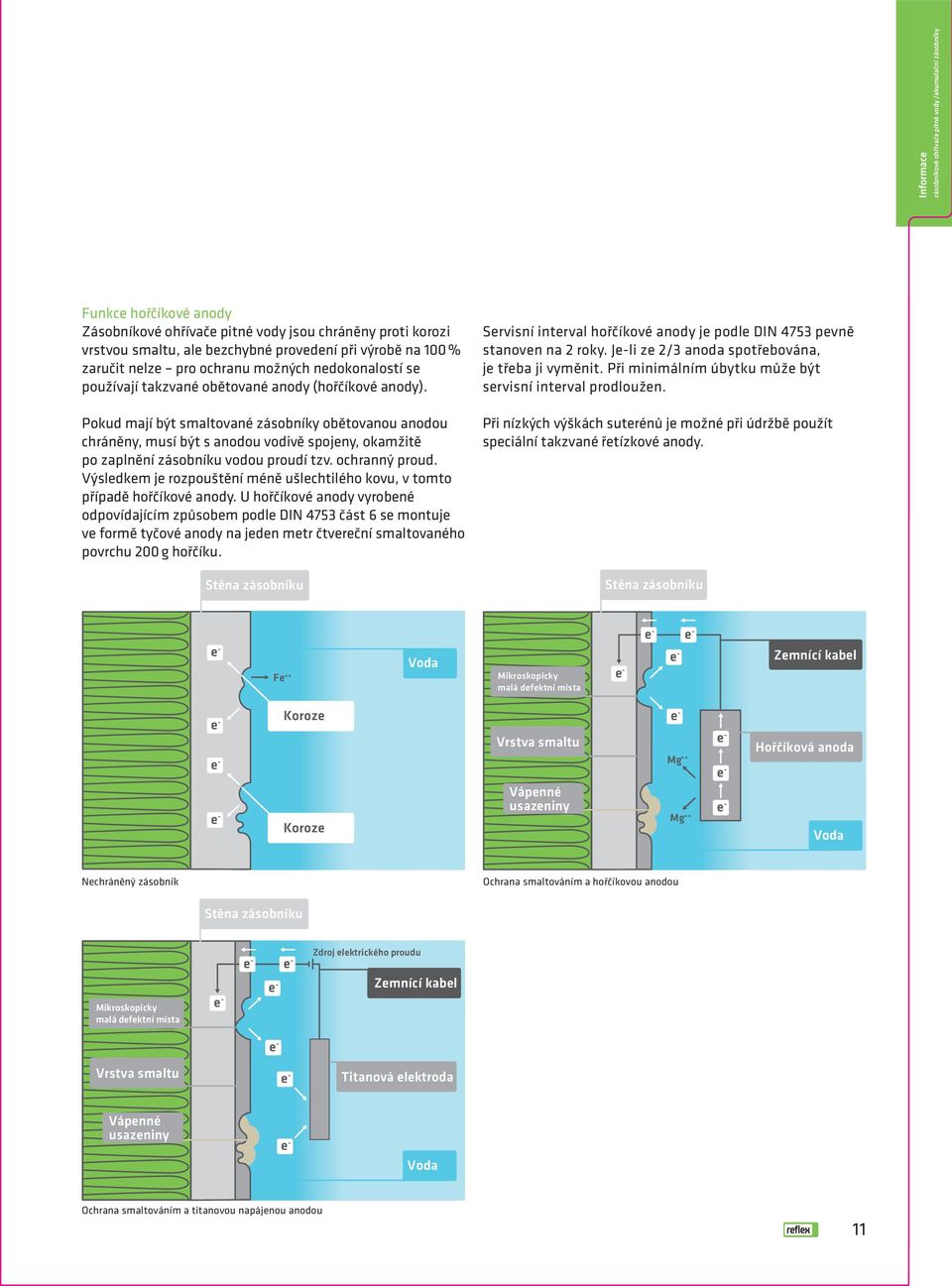

11 Informace Funkce hořčíkové anody Zásobníkové ohřívače pitné vody jsou chráněny proti korozi vrstvou smaltu, ale bezchybné provedení při výrobě na 100 % zaručit nelze pro ochranu možných nedokonalostí se používají takzvané obětované anody (hořčíkové anody). Pokud mají být smaltované zásobníky obětovanou anodou chráněny, musí být s anodou vodivě spojeny, okamžitě po zaplnění zásobníku vodou proudí tzv. ochranný proud. Výsledkem je rozpouštění méně ušlechtilého kovu, v tomto případě hořčíkové anody. U hořčíkové anody vyrobené odpovídajícím způsobem podle DIN 4753 část 6 se montuje ve formě tyčové anody na jeden metr čtvereční smaltovaného povrchu 200 g hořčíku. Stěna zásobníku Servisní interval hořčíkové anody je podle DIN 4753 pevně stanoven na 2 roky. Je-li ze 2/3 anoda spotřebována, je třeba ji vyměnit. Při minimálním úbytku může být servisní interval prodloužen. Při nízkých výškách suterénů je možné při údržbě použít speciální takzvané řetízkové anody. Stěna zásobníku e - Fe ++ Voda Mikroskopicky malá defektní místa e - e - e - e - Zemnící kabel e - e - e - Koroze Koroze Vrstva smaltu Vápenné usazeniny e - Mg ++ Mg ++ e - e - e - Hořčíková anoda Voda Nechráněný zásobník Ochrana smaltováním a hořčíkovou anodou Stěna zásobníku Mikroskopicky malá defektní místa e - e - e - e - Zdroj elektrického proudu Zemnící kabel e - Vrstva smaltu e - Titanová elektroda Vápenné usazeniny e - Voda Ochrana smaltováním a titanovou napájenou anodou 11

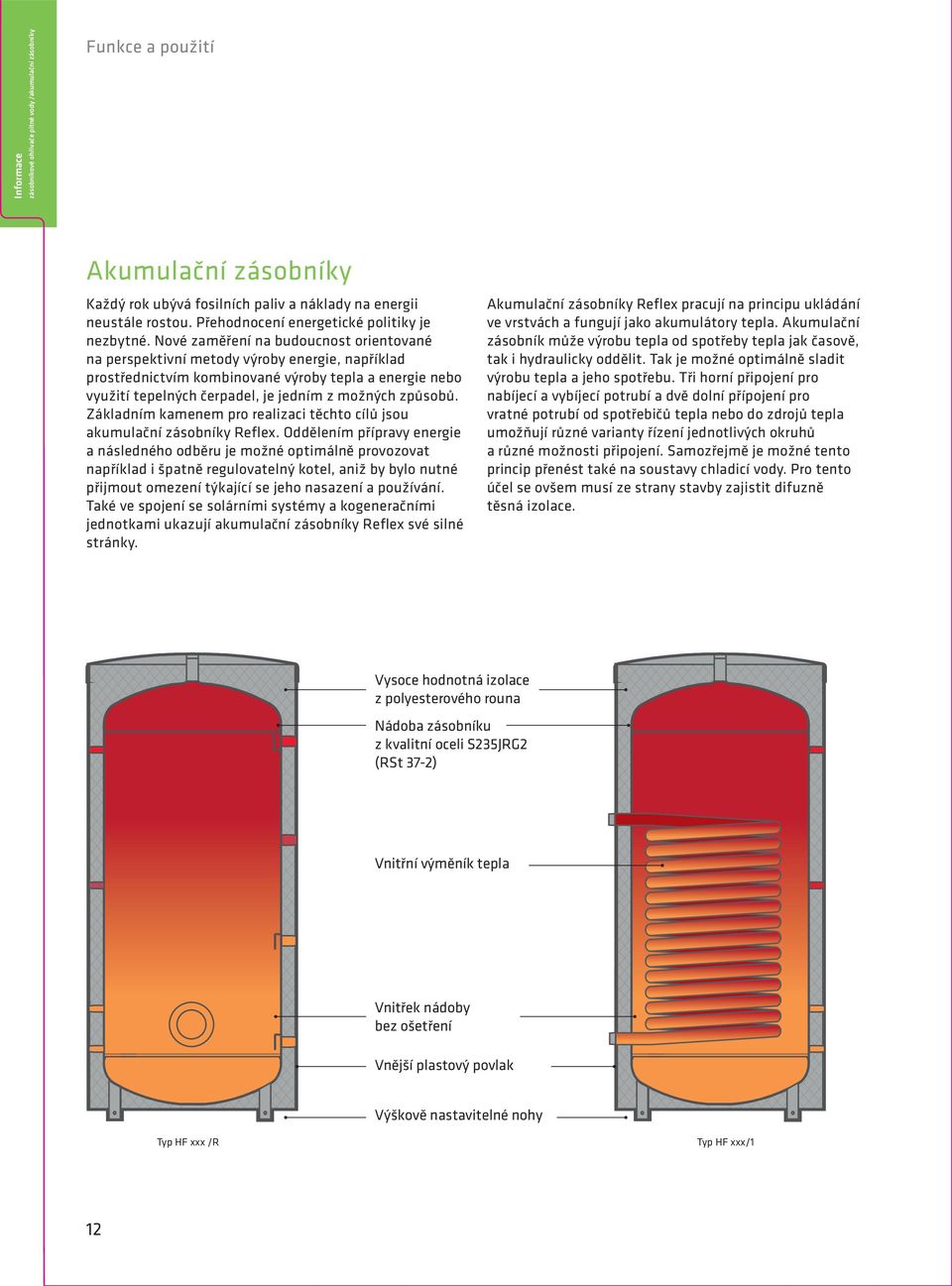

12 Informace Funkce a použití Akumulační zásobníky Každý rok ubývá fosilních paliv a náklady na energii neustále rostou. Přehodnocení energetické politiky je nezbytné. Nové zaměření na budoucnost orientované na perspektivní metody výroby energie, například prostřednictvím kombinované výroby tepla a energie nebo využití tepelných čerpadel, je jedním z možných způsobů. Základním kamenem pro realizaci těchto cílů jsou akumulační zásobníky Reflex. Oddělením přípravy energie a následného odběru je možné optimálně provozovat například i špatně regulovatelný kotel, aniž by bylo nutné přijmout omezení týkající se jeho nasazení a používání. Také ve spojení se solárními systémy a kogeneračními jednotkami ukazují akumulační zásobníky Reflex své silné stránky. Akumulační zásobníky Reflex pracují na principu ukládání ve vrstvách a fungují jako akumulátory tepla. Akumulační zásobník může výrobu tepla od spotřeby tepla jak časově, tak i hydraulicky oddělit. Tak je možné optimálně sladit výrobu tepla a jeho spotřebu. Tři horní připojení pro nabíjecí a vybíjecí potrubí a dvě dolní přípojení pro vratné potrubí od spotřebičů tepla nebo do zdrojů tepla umožňují různé varianty řízení jednotlivých okruhů a různé možnosti připojení. Samozřejmě je možné tento princip přenést také na soustavy chladicí vody. Pro tento účel se ovšem musí ze strany stavby zajistit difuzně těsná izolace. Vysoce hodnotná izolace z polyesterového rouna Nádoba zásobníku z kvalitní oceli S235JRG2 (RSt 37-2) Vnitřní výměník tepla Vnitřek nádoby bez ošetření Vnější plastový povlak Výškově nastavitelné nohy Typ HF xxx /R Typ HF xxx/1 12

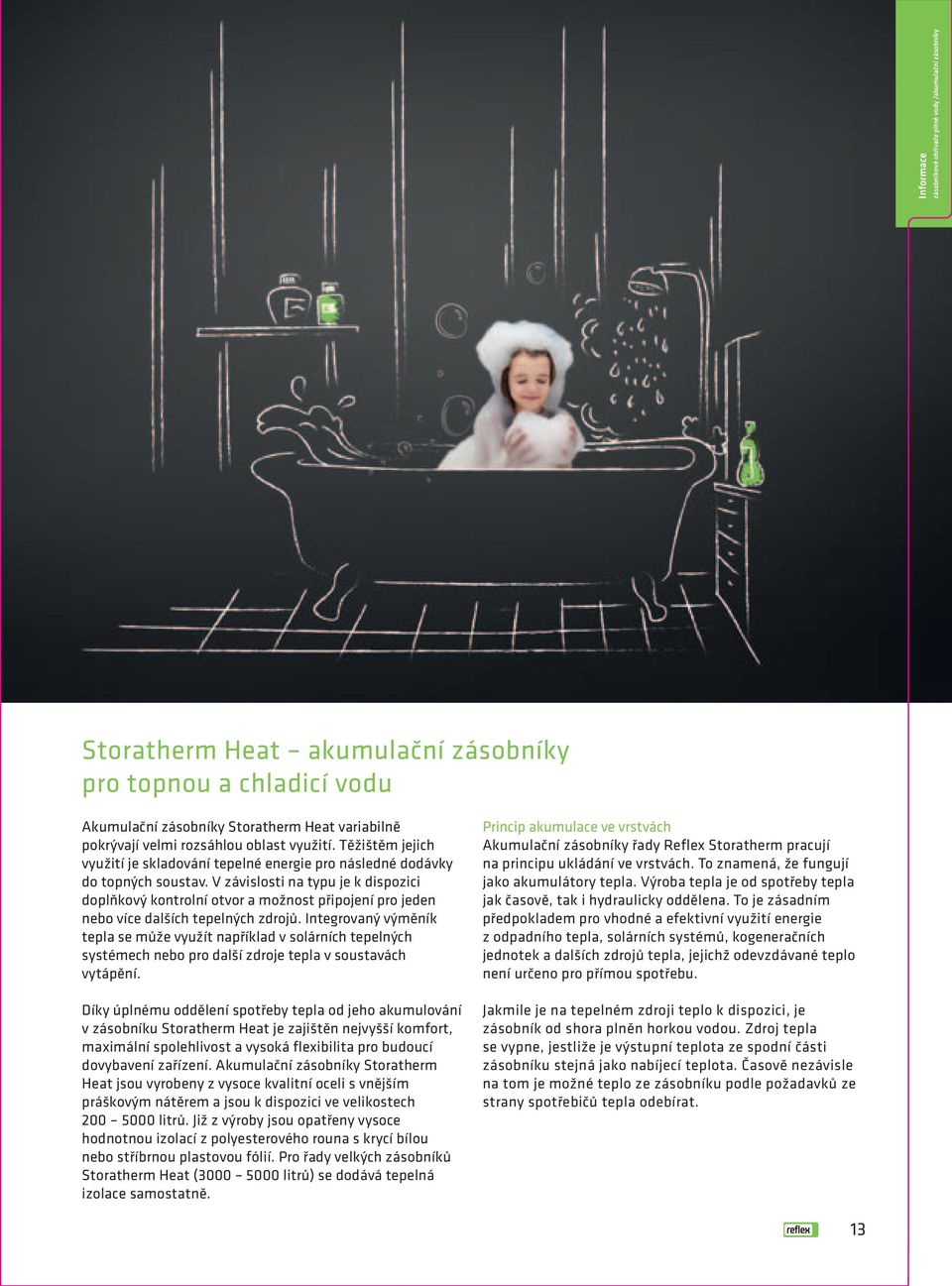

13 Informace Heat akumulační zásobníky pro topnou a chladicí vodu Akumulační zásobníky Heat variabilně pokrývají velmi rozsáhlou oblast využití. Těžištěm jejich využití je skladování tepelné energie pro následné dodávky do topných soustav. V závislosti na typu je k dispozici doplňkový kontrolní otvor a možnost připojení pro jeden nebo více dalších tepelných zdrojů. Integrovaný výměník tepla se může využít například v solárních tepelných systémech nebo pro další zdroje tepla v soustavách vytápění. Díky úplnému oddělení spotřeby tepla od jeho akumulování v zásobníku Heat je zajištěn nejvyšší komfort, maximální spolehlivost a vysoká flexibilita pro budoucí dovybavení zařízení. Akumulační zásobníky Heat jsou vyrobeny z vysoce kvalitní oceli s vnějším práškovým nátěrem a jsou k dispozici ve velikostech litrů. Již z výroby jsou opatřeny vysoce hodnotnou izolací z polyesterového rouna s krycí bílou nebo stříbrnou plastovou fólií. Pro řady velkých zásobníků Heat ( litrů) se dodává tepelná izolace samostatně. Princip akumulace ve vrstvách Akumulační zásobníky řady Reflex pracují na principu ukládání ve vrstvách. To znamená, že fungují jako akumulátory tepla. Výroba tepla je od spotřeby tepla jak časově, tak i hydraulicky oddělena. To je zásadním předpokladem pro vhodné a efektivní využití energie z odpadního tepla, solárních systémů, kogeneračních jednotek a dalších zdrojů tepla, jejichž odevzdávané teplo není určeno pro přímou spotřebu. Jakmile je na tepelném zdroji teplo k dispozici, je zásobník od shora plněn horkou vodou. Zdroj tepla se vypne, jestliže je výstupní teplota ze spodní části zásobníku stejná jako nabíjecí teplota. Časově nezávisle na tom je možné teplo ze zásobníku podle požadavků ze strany spotřebičů tepla odebírat. 13

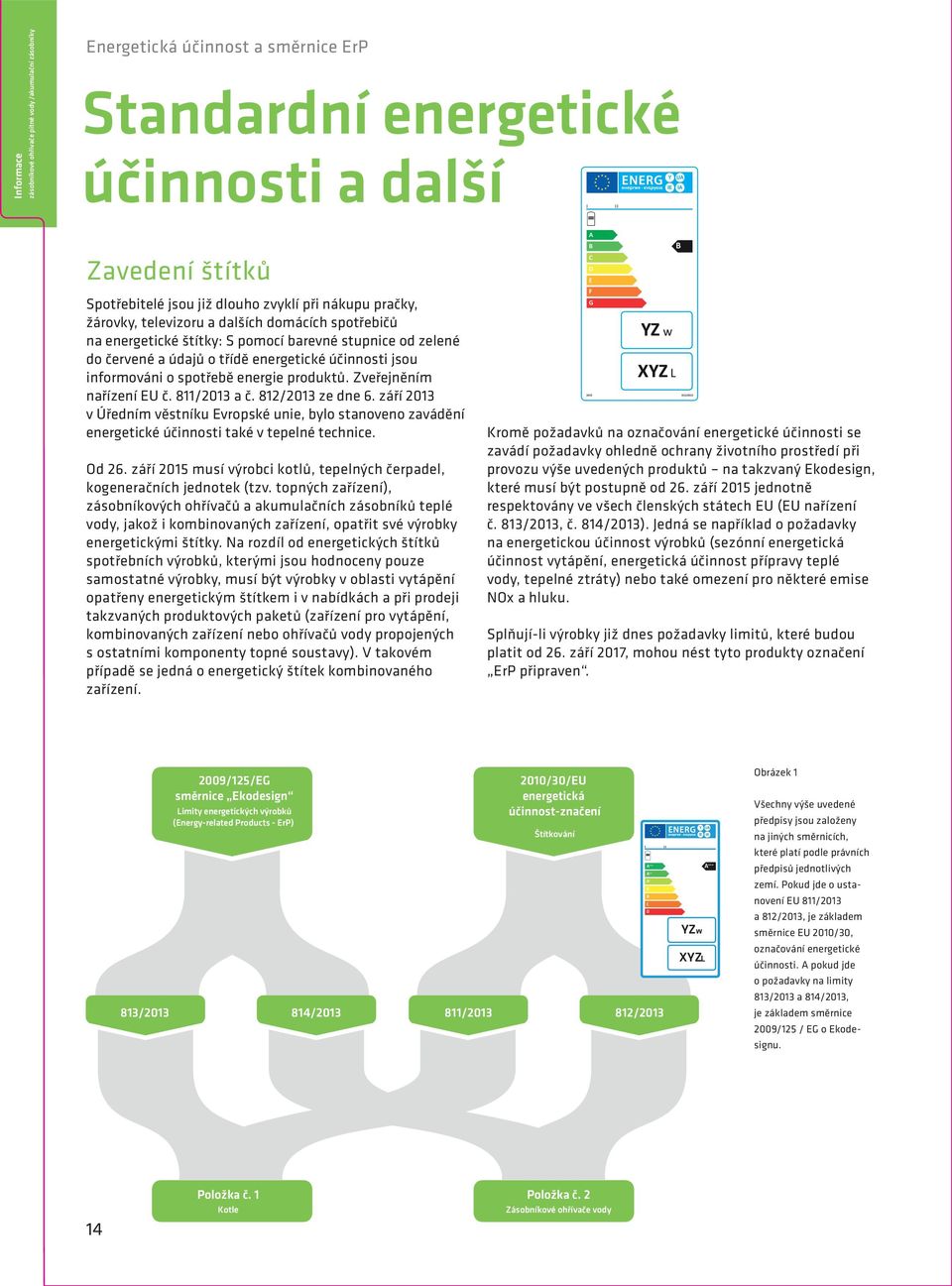

14 Informace Energetická účinnost a směrnice ErP Standardní energetické účinnosti a další I II Zavedení štítků Spotřebitelé jsou již dlouho zvyklí při nákupu pračky, žárovky, televizoru a dalších domácích spotřebičů na energetické štítky: S pomocí barevné stupnice od zelené do červené a údajů o třídě energetické účinnosti jsou informováni o spotřebě energie produktů. Zveřejněním nařízení EU č. 811/2013 a č. 812/2013 ze dne 6. září 2013 v Úředním věstníku Evropské unie, bylo stanoveno zavádění energetické účinnosti také v tepelné technice. Od 26. září 2015 musí výrobci kotlů, tepelných čerpadel, kogeneračních jednotek (tzv. topných zařízení), zásobníkových ohřívačů a akumulačních zásobníků teplé vody, jakož i kombinovaných zařízení, opatřit své výrobky energetickými štítky. Na rozdíl od energetických štítků spotřebních výrobků, kterými jsou hodnoceny pouze samostatné výrobky, musí být výrobky v oblasti vytápění opatřeny energetickým štítkem i v nabídkách a při prodeji takzvaných produktových paketů (zařízení pro vytápění, kombinovaných zařízení nebo ohřívačů vody propojených s ostatními komponenty topné soustavy). V takovém případě se jedná o energetický štítek kombinovaného zařízení. A B C D E F G YZ w XYZ L /2013 B Kromě požadavků na označování energetické účinnosti se zavádí požadavky ohledně ochrany životního prostředí při provozu výše uvedených produktů na takzvaný Ekodesign, které musí být postupně od 26. září 2015 jednotně respektovány ve všech členských státech EU (EU nařízení č. 813/2013, č. 814/2013). Jedná se například o požadavky na energetickou účinnost výrobků (sezónní energetická účinnost vytápění, energetická účinnost přípravy teplé vody, tepelné ztráty) nebo také omezení pro některé emise NOx a hluku. Splňují-li výrobky již dnes požadavky limitů, které budou platit od 26. září 2017, mohou nést tyto produkty označení ErP připraven. 2009/125/EG směrnice Ekodesign Limity energetických výrobků (Energy-related Products - ErP) 2010/30/EU energetická účinnost-značení Štítkování 813/ / / /2013 I A +++ A ++ A + A B C D II YZ w XYZL A +++ Obrázek 1 Všechny výše uvedené předpisy jsou založeny na jiných směrnicích, které platí podle právních předpisů jednotlivých zemí. Pokud jde o ustanovení EU 811/2013 a 812/2013, je základem směrnice EU 2010/30, označování energetické účinnosti. A pokud jde o požadavky na limity 813/2013 a 814/2013, je základem směrnice 2009/125 / EG o Ekodesignu. 14 Položka č. 1 Kotle Položka č. 2 Zásobníkové ohřívače vody

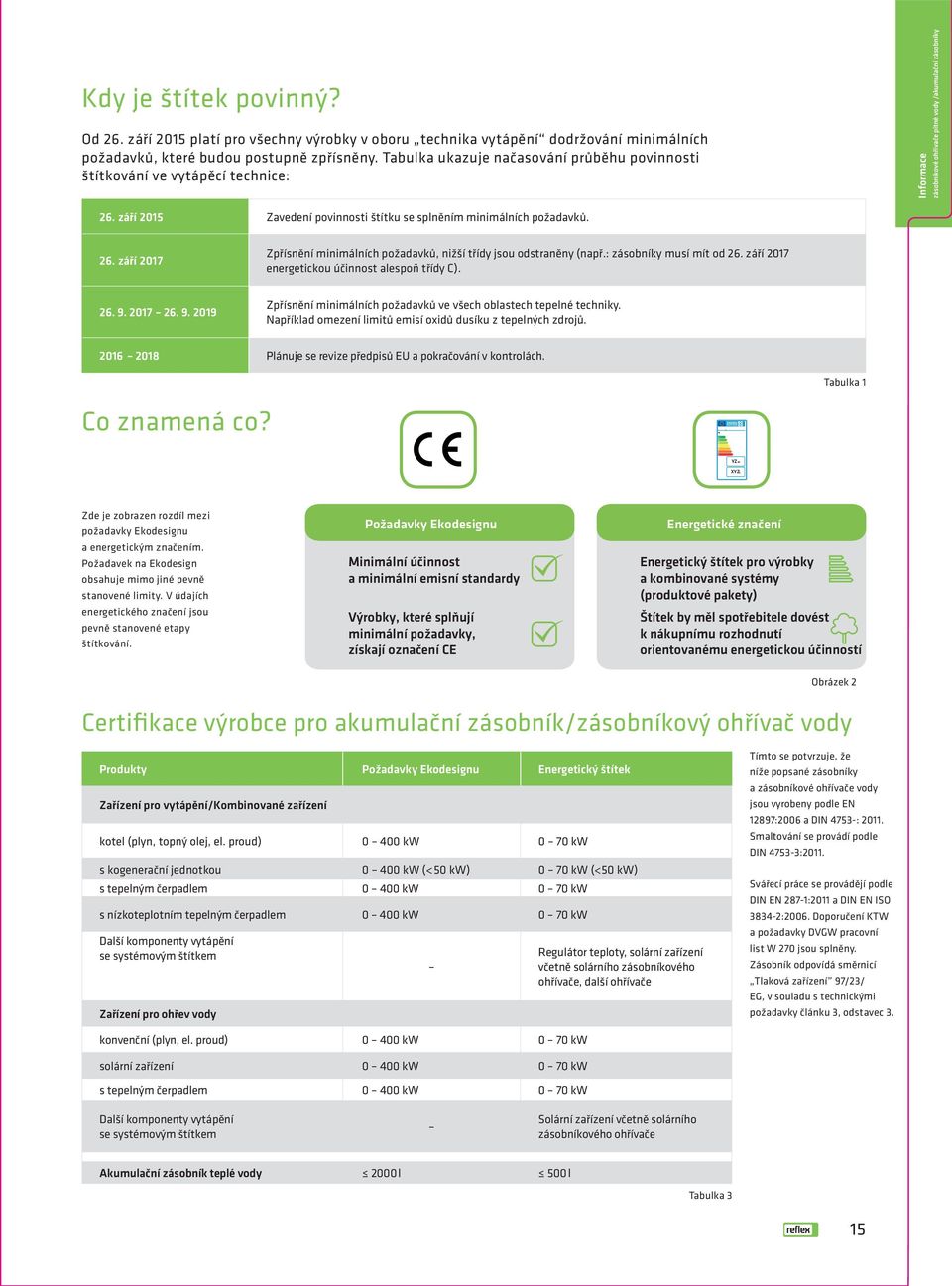

15 I A +++ A ++ A + A B C D II A +++ Kdy je štítek povinný? Od 26. září 2015 platí pro všechny výrobky v oboru technika vytápění dodržování minimálních požadavků, které budou postupně zpřísněny. Tabulka ukazuje načasování průběhu povinnosti štítkování ve vytápěcí technice: Informace 26. září 2015 Zavedení povinnosti štítku se splněním minimálních požadavků. 26. září 2017 Zpřísnění minimálních požadavků, nižší třídy jsou odstraněny (např.: zásobníky musí mít od 26. září 2017 energetickou účinnost alespoň třídy C) Zpřísnění minimálních požadavků ve všech oblastech tepelné techniky. Například omezení limitů emisí oxidů dusíku z tepelných zdrojů Plánuje se revize předpisů EU a pokračování v kontrolách. Tabulka 1 Co znamená co? YZ w XYZL Zde je zobrazen rozdíl mezi požadavky Ekodesignu a energetickým značením. Požadavek na Ekodesign obsahuje mimo jiné pevně stanovené limity. V údajích energetického značení jsou pevně stanovené etapy štítkování. Požadavky Ekodesignu Minimální účinnost a minimální emisní standardy Výrobky, které splňují minimální požadavky, získají označení CE Energetické značení Energetický štítek pro výrobky a kombinované systémy (produktové pakety) Štítek by měl spotřebitele dovést k nákupnímu rozhodnutí orientovanému energetickou účinností Obrázek 2 Certifikace výrobce pro akumulační zásobník/zásobníkový ohřívač vody Produkty Požadavky Ekodesignu Energetický štítek Zařízení pro vytápění/kombinované zařízení kotel (plyn, topný olej, el. proud) kw 0 70 kw s kogenerační jednotkou kw (<50 kw) 0 70 kw (<50 kw) s tepelným čerpadlem kw 0 70 kw s nízkoteplotním tepelným čerpadlem kw 0 70 kw Další komponenty vytápění se systémovým štítkem Zařízení pro ohřev vody Regulátor teploty, solární zařízení včetně solárního zásobníkového ohřívače, další ohřívače Tímto se potvrzuje, že níže popsané zásobníky a zásobníkové ohřívače vody jsou vyrobeny podle EN 12897:2006 a DIN 4753-: Smaltování se provádí podle DIN :2011. Svářecí práce se provádějí podle DIN EN 287-1:2011 a DIN EN ISO :2006. Doporučení KTW a požadavky DVGW pracovní list W 270 jsou splněny. Zásobník odpovídá směrnicí Tlaková zařízení 97/23/ EG, v souladu s technickými požadavky článku 3, odstavec 3. konvenční (plyn, el. proud) kw 0 70 kw solární zařízení kw 0 70 kw s tepelným čerpadlem kw 0 70 kw Další komponenty vytápění se systémovým štítkem Solární zařízení včetně solárního zásobníkového ohřívače Akumulační zásobník teplé vody 2000 l 500 l Tabulka 3 15

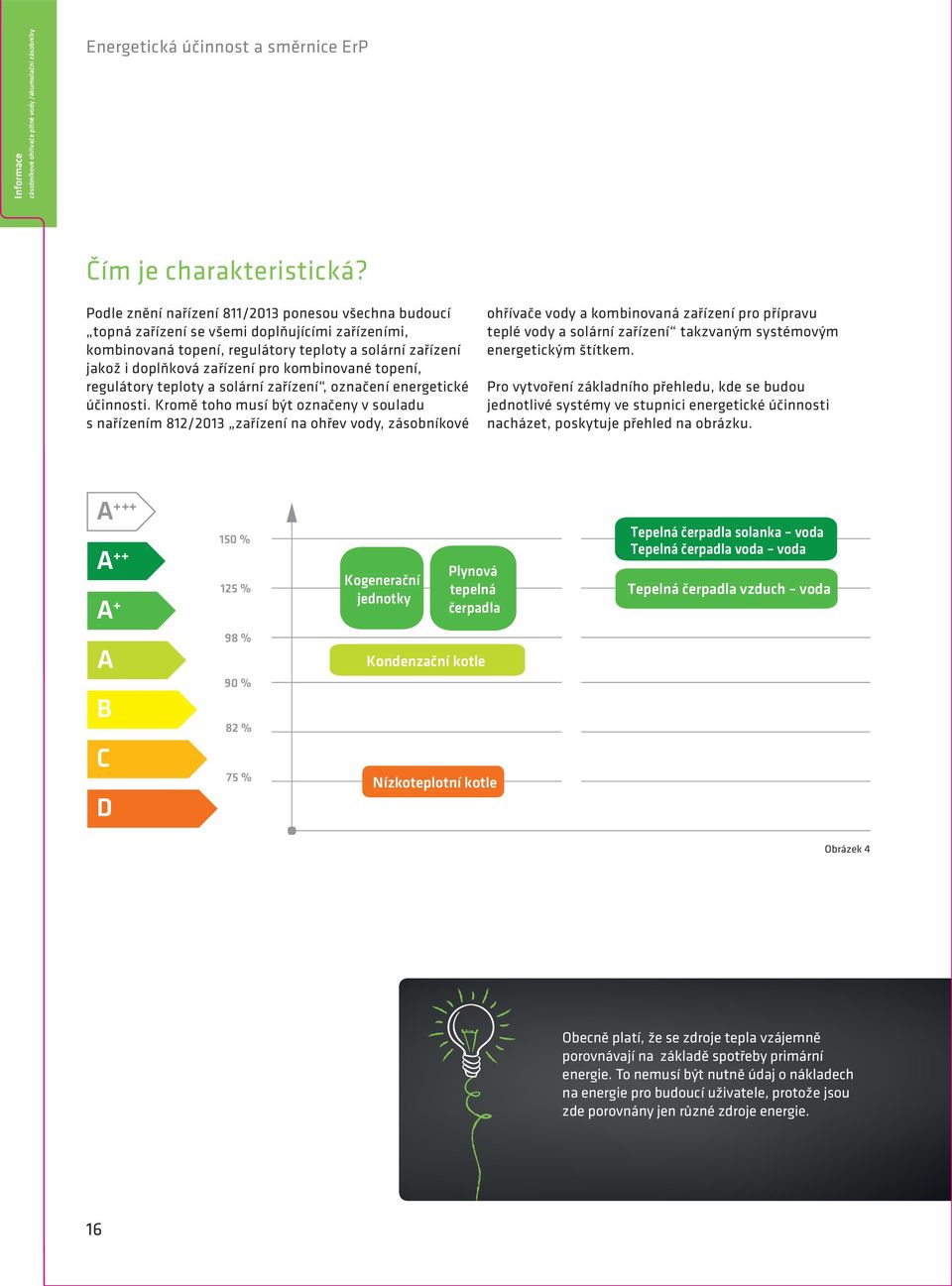

16 Informace Energetická účinnost a směrnice ErP Čím je charakteristická? Podle znění nařízení 811/2013 ponesou všechna budoucí topná zařízení se všemi doplňujícími zařízeními, kombinovaná topení, regulátory teploty a solární zařízení jakož i doplňková zařízení pro kombinované topení, regulátory teploty a solární zařízení, označení energetické účinnosti. Kromě toho musí být označeny v souladu s nařízením 812/2013 zařízení na ohřev vody, zásobníkové ohřívače vody a kombinovaná zařízení pro přípravu teplé vody a solární zařízení takzvaným systémovým energetickým štítkem. Pro vytvoření základního přehledu, kde se budou jednotlivé systémy ve stupnici energetické účinnosti nacházet, poskytuje přehled na obrázku. A +++ A ++ A + A B C D 150 % Tepelná čerpadla solanka voda Tepelná čerpadla voda voda 125 % 98 % 90 % 82 % 75 % Kogenerační jednotky Plynová tepelná čerpadla Kondenzační kotle Nízkoteplotní kotle Tepelná čerpadla vzduch voda Obrázek 4 Obecně platí, že se zdroje tepla vzájemně porovnávají na základě spotřeby primární energie. To nemusí být nutně údaj o nákladech na energie pro budoucí uživatele, protože jsou zde porovnány jen různé zdroje energie. 16

17 Informace Který produkt dostane štítek? Pouze zásobníky teplé vody do 500 litrů úložného objemu (včetně) dostanou energetický štítek (bez ohledu na to, zda se jedná o topnou nebo pitnou vodu). Na obrázku 5 je na ukázku znázorněn energetický štítek pro zásobník teplé vody. Římské číslice musí být doplněny následujícími informacemi: Jaké jsou maximální hodnoty? Od 26. září 2017 jsou platné pro zásobníky teplé vody až do 2000 litrů (včetně) požadavky na tepelné ztráty, které jsou udávané ve wattech. Tepelné ztráty jsou ztráty výkonu zásobníku při určité teplotě okolí. Následující rovnice ukazuje maximální hodnotu tepelné ztráty zásobníku, která platí od : I A B C D E F G II YZ w B I Jméno a ochranné známky výrobce II Identifikace modelu výrobce III Symbol pro funkci akumulace vody IV Třída energetické účinnosti zásobníku teplé vody V Tepelné ztráty zásobníku teplé vody [W] S = 16,66 + 8,33 V 0,4 XYZ L VI Úložný objem teplé vody [li] Přičemž: S =maximální povolená tepelná ztráta [W] V =objem zásobníku [li] /2013 Obrázek 5 Typový štítek na zásobníku teplé vody Kromě konceptu dodržení tepelné ztráty se v topenářské technice používá často termín pohotovostní tepelné ztráty. Obě hodnoty lze snadno navzájem přepočítat. Tabulka 2 poskytuje přehled o společné provázanosti objemů zásobníků a jejich, od 26. září 2017 platných, nejvyšších přípustných tepelných ztrát, respektive pohotovostních tepelných ztrát. Objem v litrech Tepelná ztráta ve W 69,2 86,0 92,5 116,7 134,3 148,7 171,9 190,9 Tepelná ztráta v kwh/d 1,7 2,1 2,2 2,8 3,2 3,6 4,1 4,6 Tabulka 2 Stupnice končí na třídě účinnost A. 26. září 2017 se zavádí třída energetické účinnosti A+. Na energetickém štítku jsou navíc uvedeny vedle energetické třídy údaje o tepelné ztrátě zásobníku teplé vody a jeho objemu. Zařazení do třídy účinnosti je v závislosti na objemu zásobníku. 17

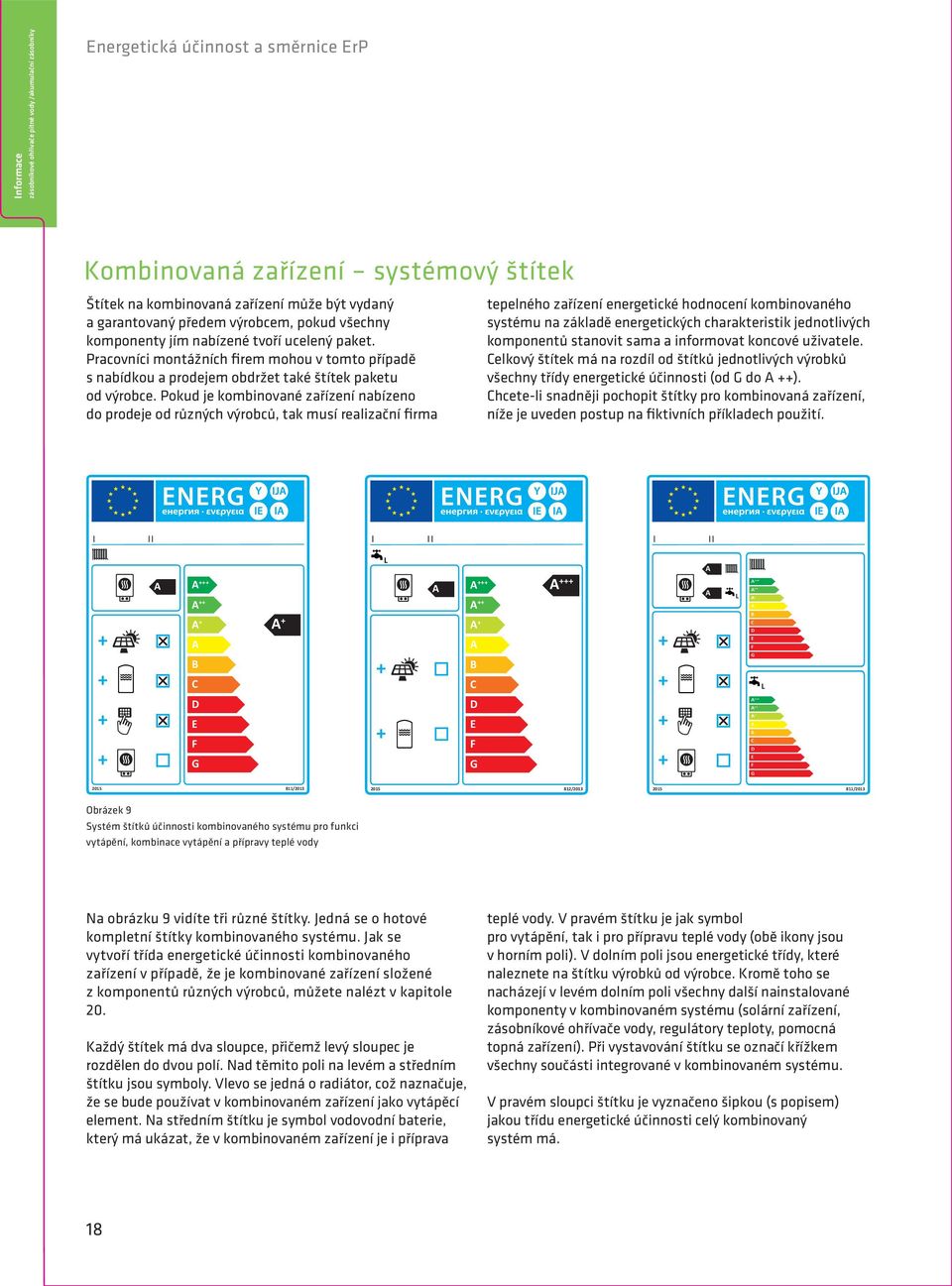

18 Informace Energetická účinnost a směrnice ErP Kombinovaná zařízení systémový štítek Štítek na kombinovaná zařízení může být vydaný a garantovaný předem výrobcem, pokud všechny komponenty jím nabízené tvoří ucelený paket. Pracovníci montážních firem mohou v tomto případě s nabídkou a prodejem obdržet také štítek paketu od výrobce. Pokud je kombinované zařízení nabízeno do prodeje od různých výrobců, tak musí realizační firma tepelného zařízení energetické hodnocení kombinovaného systému na základě energetických charakteristik jednotlivých komponentů stanovit sama a informovat koncové uživatele. Celkový štítek má na rozdíl od štítků jednotlivých výrobků všechny třídy energetické účinnosti (od G do A ++). Chcete-li snadněji pochopit štítky pro kombinovaná zařízení, níže je uveden postup na fiktivních příkladech použití. I II I II I II L A + A A +++ A ++ A + A A + A A +++ A ++ A + A A A L A +++ A ++ A + A B C D E F A + A + + B C + B C + G L + + D E F G + D E F G + + A +++ A ++ A + A B C D E F A + G / / /2013 Obrázek 9 Systém štítků účinnosti kombinovaného systému pro funkci vytápění, kombinace vytápění a přípravy teplé vody Na obrázku 9 vidíte tři různé štítky. Jedná se o hotové kompletní štítky kombinovaného systému. Jak se vytvoří třída energetické účinnosti kombinovaného zařízení v případě, že je kombinované zařízení složené z komponentů různých výrobců, můžete nalézt v kapitole 20. Každý štítek má dva sloupce, přičemž levý sloupec je rozdělen do dvou polí. Nad těmito poli na levém a středním štítku jsou symboly. Vlevo se jedná o radiátor, což naznačuje, že se bude používat v kombinovaném zařízení jako vytápěcí element. Na středním štítku je symbol vodovodní baterie, který má ukázat, že v kombinovaném zařízení je i příprava teplé vody. V pravém štítku je jak symbol pro vytápění, tak i pro přípravu teplé vody (obě ikony jsou v horním poli). V dolním poli jsou energetické třídy, které naleznete na štítku výrobků od výrobce. Kromě toho se nacházejí v levém dolním poli všechny další nainstalované komponenty v kombinovaném systému (solární zařízení, zásobníkové ohřívače vody, regulátory teploty, pomocná topná zařízení). Při vystavování štítku se označí křížkem všechny součásti integrované v kombinovaném systému. V pravém sloupci štítku je vyznačeno šipkou (s popisem) jakou třídu energetické účinnosti celý kombinovaný systém má. 18

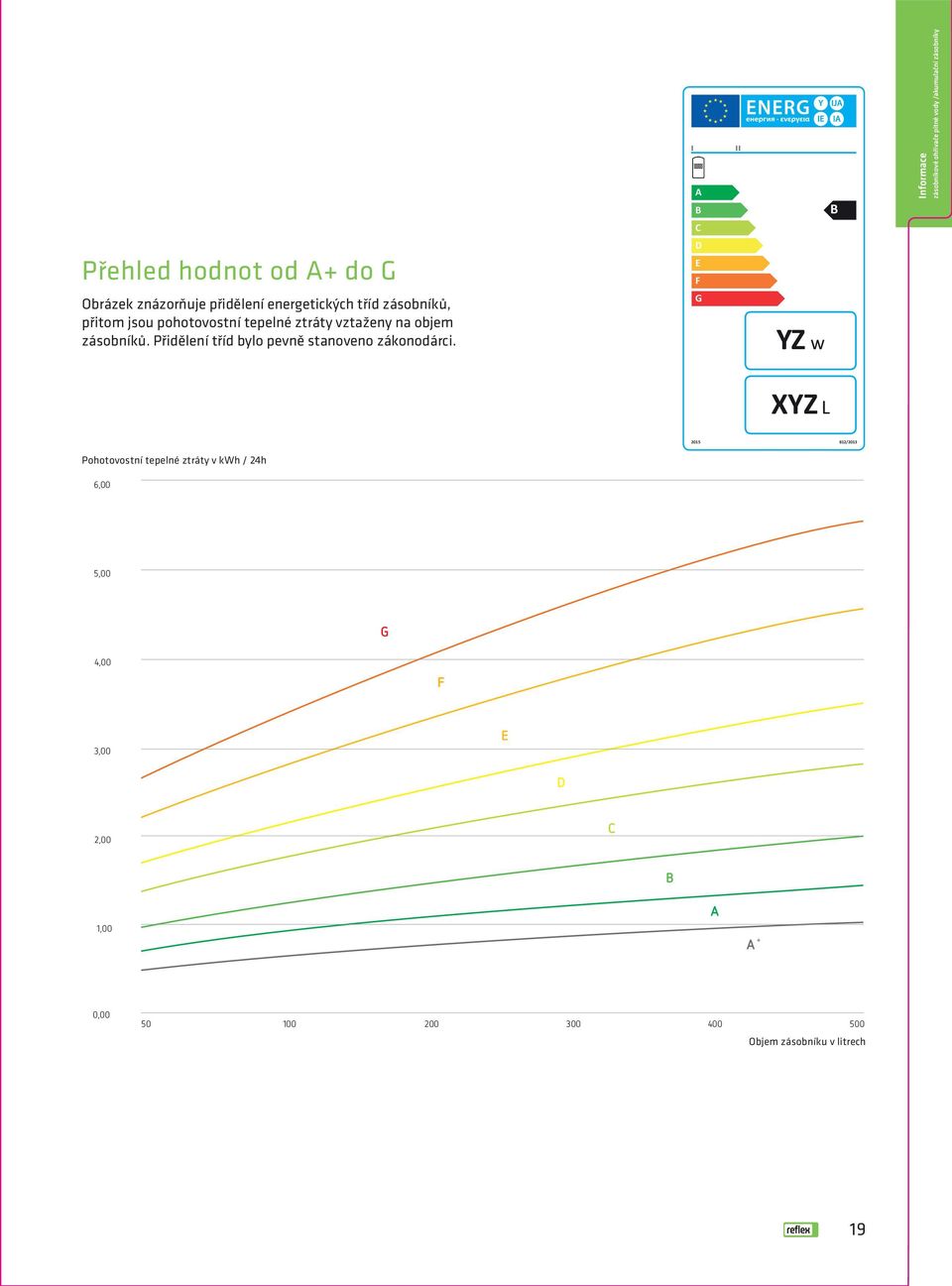

19 I A B C II B Informace Přehled hodnot od A+ do G D E F Obrázek znázorňuje přidělení energetických tříd zásobníků, přitom jsou pohotovostní tepelné ztráty vztaženy na objem zásobníků. Přidělení tříd bylo pevně stanoveno zákonodárci. G YZ w XYZ L /2013 Pohotovostní tepelné ztráty v kwh / 24h 6,00 5,00 G 4,00 F 3,00 E D 2,00 C B 1,00 A A + 0, Objem zásobníku v litrech 19

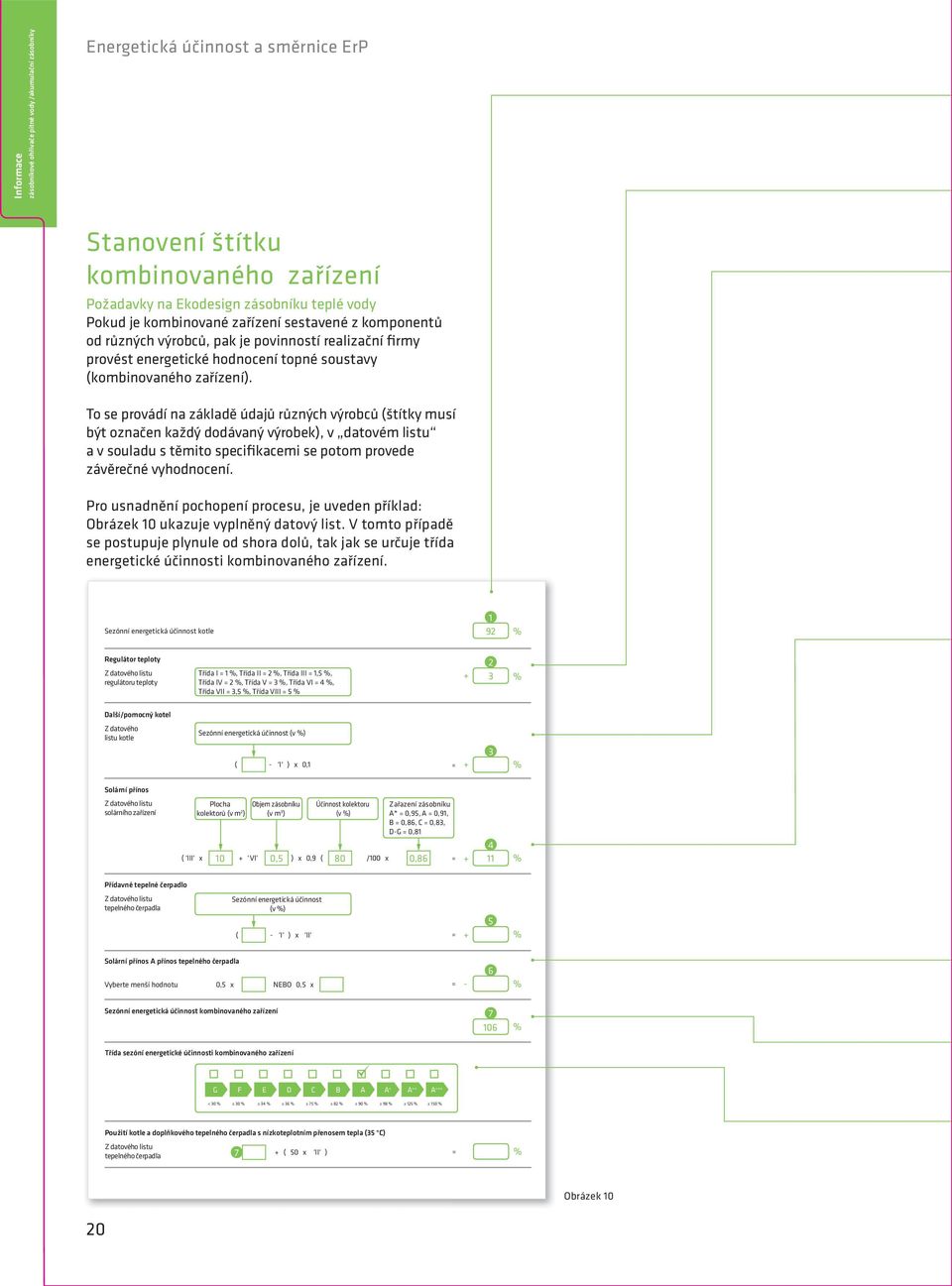

20 Informace Energetická účinnost a směrnice ErP Stanovení štítku kombinovaného zařízení Požadavky na Ekodesign zásobníku teplé vody Pokud je kombinované zařízení sestavené z komponentů od různých výrobců, pak je povinností realizační firmy provést energetické hodnocení topné soustavy (kombinovaného zařízení). To se provádí na základě údajů různých výrobců (štítky musí být označen každý dodávaný výrobek), v datovém listu a v souladu s těmito specifikacemi se potom provede závěrečné vyhodnocení. Pro usnadnění pochopení procesu, je uveden příklad: Obrázek 10 ukazuje vyplněný datový list. V tomto případě se postupuje plynule od shora dolů, tak jak se určuje třída energetické účinnosti kombinovaného zařízení. Sezónní energetická účinnost kotle 1 92 % Regulátor teploty Z datového listu regulátoru teploty Třída I = 1 %, Třída II = 2 %, Třída III = 1,5 %, Třída IV = 2 %, Třída V = 3 %, Třída VI = 4 %, Třída VII = 3,5 %, Třída VIII = 5 % % Další/pomocný kotel Z datového listu kotle Sezónní energetická účinnost (v %) ( - I ) x 0,1 = + 3 % Solární přínos Z datového listu solárního zařízení Plocha Objem zásobníku kolektorů (v m 2 ) (v m 3 ) Účinnost kolektoru (v %) Zařazení zásobníku A* = 0,95, A = 0,91, B = 0,86, C = 0,83, D-G = 0,81 ( III x 10 + VI 0,5 ) x 0,9 ( 80 /100 x 0,86 = % Přídavné tepelné čerpadlo Z datového listu tepelného čerpadla Sezónní energetická účinnost (v %) ( - I ) x II 5 = + % Solární přínos A přínos tepelného čerpadla Vyberte menší hodnotu 0,5 x NEBO 0,5 x 6 = - % Sezónní energetická účinnost kombinovaného zařízení % Třída sezóní energetické účinnosti kombinovaného zařízení G F E D C B A A + A ++ A +++ < 30 % 30 % 34 % 36 % 75 % 82 % 90 % 98 % 125 % 150 % Použití kotle a doplňkového tepelného čerpadla s nízkoteplotním přenosem tepla (35 C) Z datového listu tepelného čerpadla 7 + ( 50 x II ) = % Obrázek 10 20

21 1. V prvním odstavci je zapsaná energetická účinnost kotle na vytápění. Hodnota je udaná v dokumentaci výrobce kotle, například plynového kondenzačního kotle. Hodnota se zaznamená vpravo do volného pole. 2. Dále je vyžadována třída regulátoru teploty. V modrém poli druhého řádku je možné zjistit procentuální hodnotu odpovídající třídě regulátoru a tato hodnota se zaznamená vpravo do volného políčka. 3. Je-li použit další kotel na vytápění, musí být zadána jeho sezónní energetická účinnost. Od této hodnoty se musí odečíst hodnota základního kotle. Výsledek se násobí hodnotou 0,1 a následně se vypočtená hodnota zaznamená vpravo do volného políčka. V modrých políčkách ve čtvrtém řádku jsou vyžadovány další hodnoty. Tyto se vztahují k datovém listu výrobce kolektorů (velikost kolektorového pole a účinnost kolektorů), nebo výrobce zásobníku (objem zásobníku v m³ a klasifikace zásobníku). Tyto dvě hodnoty III a IV lze vypočítat takto: `III`=294/11 * P rated, přičemž P rated je jmenovitý výkon základního zdroje tepla IV =115/11*P rated (tyto dvě hodnoty se berou jako váhové faktory) Hodnoty se v uvedené rovnici v řádku vynásobí resp. sečtou a konečný výsledek se zaznamená vpravo do volného políčka. Váha základního vytápěcího zařízení s kotlem nebo základního kombinovaného vytápěcího zařízení s kotlem a doplňkovým topným zařízením pro zobrazení 1 (*) P sup /(P rated + P sup ) (**) II, kombinované zařízení bez zás. teplé vody II, kombinované zařízení se zás. teplé vody ,1 0,30 0,37 0,2 0,55 0,70 0,3 0,75 0,85 0,4 0,85 0,94 0,5 0,95 0,98 0,6 0,98 1,00 0,7 1,00 1,00 Váha základního vytápěcího zařízení s kogenerací, základního vytápěcího zařízení s tepelným čerpadlem, nebo základního vytápěcího zařízení s nízkoteplotním tepelným čerpadlem a doplňkovým topným zařízením pro zobrazení 2 až 4 (*) P/(P rated + P sup ) (**) II, kombinované zařízení bez zás. teplé vody II, kombinované zařízení se zás. teplé vody 0 1,00 1,00 0,1 0,70 0,63 0,2 0,45 0,30 0,3 0,25 0,15 0,4 0,15 0,06 0,5 0,05 0,02 0,6 0,02 0 0,7 0 0 Informace 4. Pokud je použito dodatečné tepelné čerpadlo, musí být zadána jeho sezónní energetická účinnost v řádku 4. Od této hodnoty se odečte konečný výsledek z řádku 1 a poté vynásobí hodnotou `II`. Přitom hodnota `II` znamená: (*) Střední hodnoty se vypočítají lineární interpolací ze dvou sousedních hodnot. (**) P rated se vztahuje na základní vytápěcí zařízení a nebo základní kombinované vytápěcí zařízení Tabulka 3 K výpočtu je potřeba hodnota P sup,,, tepelný výkon dodatkového kotle. S touto hodnotou a P rated je možno zjistit pomocí I II A A +++ P rated P rated + P sup hodnoty v levém sloupci + A ++ A + A B C D E F G A + + hodnoty v levém sloupci vedlejší tabulky 3. Potom je možné hledanou hodnotu z tabulky vybrat. Je důležité zohlednit, zda je kombinované zařízení sestaveno se zásobníkem nebo bez zásobníku teplé vody / V řádku 6 musí být porovnáno, zda je nižší konečný výsledek v řádku 4 nebo v řádku 5. Menší hodnota se vynásobí hodnotou 0,5 a zaznamená se vpravo do modrého políčka řádku V řádku 7 se vypočítá konečná energetická účinnost celého kombinovaného zařízení s přidáním všech dříve získaných výsledků z jednotlivých řádků a po sečtení nebo odečtení dle příslušných znamének. 8. V řádku 8 se musí porovnat, ve kterém rozsahu se kompletní sestavené zařízení nachází. Odpovídající třída energetické účinnosti se zaškrtne. Kde hledat pomoc? Uvedený postup znázorněný na obr. 10 můžete zadat ručně na informačním listě a vypočítat třídu energetické účinnosti kombinovaného systému. Také například VDZ nabízí možnost vypočítat třídu energetické účinnosti kombinovaného systému pomocí programu. Program je k dispozici na Kromě toho Reflex nabízí pro své zákazníky aplikaci, kde lze jednoduše vypočítat třídu energetické účinnosti kombinovaného systému. Další informace naleznete na straně 22 až 25 a na 21

22 Informace Energetická účinnost a směrnice ErP Reflex ErP aplikace jako softwarová podpora Výpočet kombinovaného systému nebo systémového štítku V budoucnu povinné: Jakmile se vymění zdroj vytápění a instalují se další součásti (např. solární zařízení nebo regulátor teploty), musí být vytvořen již ve fázi nabídky systémový štítek s třídou energetické účinnosti pro kombinované zařízení. V souladu se vstupem směrnice ErP v platnost poskytuje Reflex potřebnou softwarovou podporu, nejjednodušší způsob jak určit třídy energetické účinnosti. Pomocí aplikace je možné identifikovat a vytvářet štítky kombinovaných zařízení s komponenty od různých skupin zařízení. Patří mezi ně systémy pro pitnou vodu, topné systémy, jakož i kombinace obou. Při práci s aplikací se ujistěte, že potřebné hodnoty pro energetickou účinnost budou včas k dispozici individuálně a jasně, v závislosti na postupu stavebních prací, postupné instalace zařízení a s ohledem na rozpočet. Samozřejmě je ke každému časovému bodu kdykoli zaručena pravidelná aktualizace dat prostřednictvím připojení k internetu. Naši aplikaci Reflex ErP je možné připojit přes rozhraní s portálem VdZ a tím zajistit přístup k datům produktů všech výrobců, kteří tam své údaje mají zapsány. Uživatelské rozhraní pro výpočet energetického štítku kombinovaného systému 22

23 Informace V prvním kroku si zvolte funkci svého systému. Můžete si vybrat mezi ohřevem vody, topením nebo kombinací obou. Ve druhém kroku si vyberete specifickou konfiguraci svého zařízení a odpovídajících produktů z databanky. Nyní opusťte podklady pro vytvoření nabídky ve formátu PDF. Pro Vaši dokumentaci obdržíte také seznam vybraných výrobků s datovými listy. Aplikace Reflex ErP je k dispozici v App Store a Google Play. 23

24 Informace Energetická účinnost a směrnice ErP Jednoduchý výpočet hospodárnosti Amortizace Zásobník je sice ústřední součástí systému, ale například zdroj tepla je pro výpočet systémového štítku pro celkovou sestavu zařízení evidentně klíčový. Různé třídy energetické účinnosti zásobníků mají však přímý dopad na náklady vynaložené k vyrovnání ztrát tepla, viz kapitola energetické účinnosti a směrnice ErP na str. 14. Pomocí výpočtů aplikací Reflex ErP můžete zjistit vaše finanční výhody při nákupu zásobníku s lepší třídou energetické účinnosti. Zde máte možnost porovnat dva nebo více zásobníků různých energetických tříd. Je možné vypočítat nejen budoucí snížení spotřeby energie a nákladů, ale i návratnost investic z každého nákupu výrobku. Amortizace 24

25 Informace Lze vypočítat následující hodnoty: roční úspora nákladů na energii na základě snížení tepelných ztrát v eurech v závislosti na výběru třídy energetické účinnosti zásobníku roční energetické úspory v % v závislosti na výběru třídy energetické účinnosti zásobníku zvýšení ceny za zásobník s vyšší třídou energetické účinnosti doba návratnosti investice do zásobníku v letech úspory na energii jako celková suma za dobu životnosti (výchozí 15 let) Informace jako základ pro výpočet: možnosti volby zdroje tepla (plynový kondenzační kotel, olejový kondenzační kotel, tepelné čerpadlo nebo elektrický přímotop) účinnost vybraného zdroje tepla se bere v úvahu při výpočtu energetické úspory nákladů za základ jsou vzaty následující okrajové podmínky: Druh energie Cena Míra inflace El. proud 0,300 /kwh 4,84 % Olej 0,090 /kwh 7,38 % Plyn 0,085 /kwh 9,47 % Výpočet doby návratnosti: výpočet doby návratnosti beroucí v úvahu cenové zvýšení sazeb a úroků z kapitálu (předpoklad 3,0 %) uvedené ceny jsou hrubé ceny v roce 2015 Srovnání Zásobník B proti zásobníku C Zásobník A proti zásobníku C Ušetřené náklady na energii za rok 19,70 33,47 Úspory v procentech 29 % 49 % Vyšší náklady 47,50 161,50 Doba návratnosti 2,38 a 4,46 a Úspora nákladů na energii /doba životnosti 15 let 600, ,79 * Výpočty amortizace mohou být pro ČR mírně odlišné 25

26 Informace Reflex: ErP ready to the max Reflex je připravený: ErP ready to the max TŘÍDA ENERGETICKÉ ÚČINNOSTI Tepelné ztráty 41 to odpovídá 0,98 W kwh/d Izolační systém Krycí fólie Izolační systém Eco Iso (PU tvrdá pěna) Vakuové panely s PE ochrannou vrstvou Ocelová nádoba Smaltování A I A B C D E F G II AF 300/1 A Náklady na energii pro kompenzaci tepelných ztrát 107 náklady na energii 0,3 centů / kwh /a Venkovní Vnitřní 41 w 303 L 50mm /2013 Obrázek 1 Výchozí bod: implementace směrnice EU z roku 2013, podle které se označuje energetická účinnost výrobků z jiných oblastí, je od podzimu 2015 platná také pro obor vytápění. Kromě běžného označení výrobků musí podle ní být pro určité produkty uvedeny i energetické minimální požadavky. Týká se to kotlů pro vytápění, tepelných čerpadel, solárních systémů, otopných těles, zásobníkových ohřívačů vody a akumulačních zásobníků teplé vody. Rozlišuje se povinné označování pro samostatné výrobky a pro případy kombinovaných zařízení z různých komponentů. Ze sortimentu Reflex musí být všechny zásobníky teplé vody do 500 litrů jmenovitého objemu vybaveny odpovídajícím štítkem. Tato dvě kritéria, cena produktu na jedné straně a splnění směrnice na straně druhé, vedou ke střetu zájmů, který ale Reflex díky velkému výrobnímu rozsahu a velmi dobrým zkušenostem v konstrukci zásobníků teplé vody umí vyřešit. Obrázek 2 ukazuje, že i přes odlišné konstrukce a izolační systémy mohou být pro všechny požadavky trhu používány zásobníky pitné vody 500 litrů třídy energetické účinnosti C, B až po nejvyšší třídu A. Tloušťky izolací i použité materiály jsou různé. Ale samozřejmě tu hrají důležitou roli také ekonomické aspekty, zejména pokud jde o investiční náklady na celý systém. Reflex je na to dobře připravený: ErP ready to the max! Reflex také ukazuje, že zamezení tepelným ztrátám je jako kritérium pro účinnost zásadní. Aby mohly být splněny vysoké požadavky, dbá Reflex na to, aby výrobky měly malé tepelné ztráty. Toho lze dosáhnout různými systémy tepelné izolace. Důležité jsou však také ekonomické aspekty, které nesmíme pustit ze zřetele, zejména investiční náklady při nákupu systému. 26

27 Informace TŘÍDA ENERGETICKÉ ÚČINNOSTI B TŘÍDA ENERGETICKÉ ÚČINNOSTI C Tepelné ztráty 57 W Izolační systém Krycí fólie Tepelné ztráty 80 W Izolační systém Krycí fólie Izolační systém Eco Iso (PU tvrdá pěna) Izolační systém Eco Iso (PU tvrdá pěna) to odpovídá 1,37 kwh/d Ocelová nádoba Smaltování to odpovídá 1,92 kwh/d Ocelová nádoba Smaltování Náklady na energii pro kompenzaci tepelných ztrát 149 náklady na energii 0,3 centů / kwh /a Náklady na energii pro kompenzaci tepelných ztrát 210 náklady na energii 0,3 centů / kwh /a Venkovní Vnitřní 75mm 50mm Obrázek 2 Štítek na obrázku 1 je existující etiketa Reflexu, kterou od 26. září 2015 budou vybaveny odpovídající produkty. Obrázek 2 ukazuje, jak silně se liší jednotlivé třídy zásobníků a do jaké míry se finančně vyplatí využití zásobníku vyšší třídy. Přestože jsou investiční náklady na zásobník s lepší energetickou třídou vyšší, očekává se, že jeho pořízení se zpravidla již po několika letech používání vyplatí. Ne všechny zásobníky mohou splnit i nejvyšší požadavky, protože tepelné ztráty, z nichž se vypočítává třída účinnosti, jsou závislé na různých faktorech: Pokud se v některých aplikacích použije mnoho zásobníků s velkým počtem připojení, je stěží možné dosáhnout nejvyšší třídy účinnosti a současně udržet cenu pro koncového uživatele v přijatelném rozsahu. Nepostradatelný pro realizaci uvedených tříd energetické účinnosti je náš inovativní tepelně izolační systém recoflex. 1. Tvar zásobníku (objem zásobníku) 2. Rozdíl teplot zásobník/ okolní vzduch 3. Druh a provedení tepelné izolace 4. Počet, druh a umístění připojovacích návarků 27

28 Informace Reflex: ErP ready to the max recoflex Inovativní tepelná ochrana na mikroskopické buněčné bázi pro zásobníky pitné vody 500 litrů Uzavřené póry PU pěny vytvářejí během výrobního procesu velmi mnoho mikroskopických buněk. Tloušťka stěn buněk je tak malá, že vedení tepla je zde drasticky snížené. Kromě toho zabraňuje uzavřená buněčná struktura konvekci, takže zde dochází také k minimálním tepelným ztrátám. Vzduch, který se nachází v uzavřených buňkách je velmi špatný vodič tepla a to také vede ke snížení tepelných ztrát zásobníku. Nádoba zásobníku je zalita v izolační pěně recoflex. Tak izolační systém recoflex zadržuje drahocennou energii ve vašem zásobníku. Třída materiálu izolace podle DIN 4102 je B2 (nehořlavost). Porovnání se žárovkou 100 W Náklady na energie za rok v závislosti na energetické třídě (zásobník 300 litrů) Pro zásobníkové ohřívače pitné vody > 500 litrů a kompletní sortiment akumulačních zásobníků nabízíme vysoce kvalitní izolace tloušťky 100 mm z rouna z polyesterových vláken. Pro zásobníky > 1500 litrů dokonce ze 120 mm silného netkaného rouna. Odnímatelné izolace kombinují vysoce kvalitní izolační vlastnosti při současně jednoduché montáži s pěkným designem. Víko a spodní část zásobníku jsou také dobře izolované. Přesně padnoucí, těsně obepínající izolace z netkaného materiálu zabraňuje tzv. komínovému efektu, při kterém konvekcí docházelo k tepelným ztrátám. Jako součást skupiny Winkelmann Group nabízí Reflex největší výrobní linky pro smaltované zásobníky teplé vody v Evropě. Proto je naším cílem podpora odborným instalatérským firmám a topenářským specialistům, projektantům a provozovatelům při individuálním výběru. Při ekonomicky rozumném výběru jednotlivých produktů s výhledem na nejlepší výsledek štítku kombinovaného systému je Reflex Winkelmann GmbH tím nejvhodnějším výběrem. Náklady na energie za rok při 0,3 centů / kwh 110 W / W / W / W / W / 94 D C B A A + Energetické třídy Jako softwarovou pomoc pro tento účel poskytuje Reflex speciálně koncipovanou aplikaci, pomocí které je možno vytvořit štítek kombinovaného zařízení. Tak mají projektanti a řemeslníci realistický pohled na to, jaký vliv mají ve skutečnosti jednotlivé komponenty na celkový systém. Další funkcí aplikace je výpočet doby návratnosti investic a srovnávání dvou zásobníků s různými třídami energetické účinnosti. Příklad Náklady na energie za rok v závislosti na energetické třídě pro kompenzaci energetických ztrát zásobníku 300 litrů. Pro srovnání jsou uvedeny náklady na energii spotřebovanou žárovkou 100 W. 28

29 Informace S optimální tepelnou izolací pro maximální energetickou účinnost Reflex a jeho nové izolační systémy pro zásobníkové ohřívače pitné vody a akumulační zásobníky teplé vody Kromě termodynamických funkcí našich zásobníků, jako je efektivní stratifikace při ohřevu solární energií, má minimalizace tepelných ztrát nejvyšší prioritu. Ztráty tepla se musí kompenzovat a to stojí peníze. Nové izolační systémy Reflex výrazně snižují tepelné ztráty, a proto jsou šetrné k životnímu prostředí a ekonomické pro spotřebitele. Tepelné ztráty zásobníků závisí na následujících faktorech: Princip funkce recoflex Konstrukce zásobníku Objem Poměr výška / průměr Druh, počet a umístění připojení / revizních otvorů Použitý izolační materiál Charakteristika materiálu Tloušťka materiálu Provedení izolace V podstatě existují tři fyzikální druhy přenosu tepla, které akumulované teplo ze zásobníkového ohřívače pitné vody nebo z akumulačního zásobníku odvádějí do okolí: Konvekce Pohyb vzduchu Vedení Tok energie v materiálu Vyzařování Infračervené záření Obrázek 3 Princip funkce izolace recoflex Nové izolační systémy lze díky recoflexu variabilně nasazovat a umožňují individuálně nastavovat energetické třídy zásobníků. Můžeme tak dosahovat energetických tříd C, B a A. Tepelné ztráty omezené funkčními zateplovacími systémy. 29

30 Informace Dimenzování Návrh zásobníkových ohřívačů pitné vody pro obytné budovy Všeobecně Zásobníkové ohřívače pitné vody (stejně jako akumulační zásobníky) od sebe oddělují spotřebu a výrobu tepla a tudíž slouží jako zásobníkové nádoby. Oddělují pitnou vodu od zdroje tepla a zabraňují tak znečištění nebo vzniku zárodků. Základy pro dimenzování Zásobníkové ohřívače jsou vybrány a navrženy podle: množství energie, která je v zásobníku skladovaná typu zdroje tepla, např. spalovací zařízení, solární kolektory, kogenerace individuální potřeby teplé vody výkonu nabíjení a vybíjení, ale i času nabíjení a vybíjení hydraulických aspektů, například tlakových a teplotních podmínek Návrh podle DIN 4708 Jednotkový byt Pro návrh zásobníků pitné vody můžete použít DIN Tato norma se vztahuje na bytový dům se smíšeným obsazením a tím i různými potřebami obyvatel na teplou vodu. Špičky ve spotřebě jsou tím minimalizované a čas odběrů je rozložen na delší období. Norma DIN 4708 definuje jednotkový byt pro 3,5 obyvatele se čtyřmi místnostmi. Byt je vybaven dvěmi vodovodními bateriemi a vanou o objemu 140 litrů. Každý byt je oceněn číslem potřeby N = 1. Individuální charakteristická čísla potřeby říkají, že potřeba teplé vody Pro budovy používané ke komerčním účelům a budovy s krátkodobou vysokou spotřebou, jako jsou průmyslové podniky, domy s pečovatelskou službou nebo restaurace, se musí při výpočtu potřebného akumulovaného množství tepla postupovat jinými metodami, například metodou součtu křivek. objektů odpovídá N-násobku jednoho jednotkového bytu. Požadavek na energie pro přípravu teplé vody pro jeden jednotkový byt je stanoven na 3, Wh = W. Charakteristické číslo potřeby Vlastnosti zásobníků pitné vody Charakteristické číslo potřeby N popisuje počet jednotkových bytů posuzovaného objektu. Pro výpočet můžete použít následující vzorec: N = (n p v w v ) / p w v Současná kritéria pro výběr: využitelné teplo v kj nebo kwh velikost zásobníku (jm. objem) v l stupeň využití rozměry a připojení přídavné topení, např. elektrické topné těleso n p v w v Bytové číslo, počet identických bytových jednotek, které jsou zásobovány Číslo obsazenosti, počet obyvatel na každý byt dle údajů stavebníka nebo pomocí tabulky z DIN Počet odběrů, počet vodovodních baterií pro teplou vodu jako je vana, sprcha a umyvadlo na každý byt Potřeba odběrů, množství tepla ve Wh pro odběr teplé vody z jedné vodovodní baterie 30

31 Informace Vzorové schéma Reflex, zdroj tepla, cirkulace, 2 okruhy Rychlý výběr tlakové expanzní nádoby na pitnou vodu Pojistný ventil [bar] Refix DD Pojistný ventil Zásobník TV V Zás [li] t max = 60 C V Zás [li] Refix DD 100 DD 12 DD 8 DD 8 V p a p 0 p SV 150 DD 18 DD 8 DD DD 18 DD 12 DD 8 Flowjet 250 DD 25 DD 12 DD DD 25 DD 18 DD DD 33 DD 18 DD x DD 25 DD 25 DD x DD 25 DD 25 DD x DD 33 DD 33 DD 25 Použití Flowjetu armatury pro zprůtočnění expanzní nádoby se doporučuje! Max. špičkový průtok u DD (¾") < 2,5 m 3 /h; u DD (1") < 4,2 m 3 /h Předtlak plynu Tlak nastavený na redukčním ventilu p 0 = 4,0 bar (standard) p a 4,2 bar 31

32 Informace Dimenzování Praktické poznámky pro zásobníky pitné vody Pro orientaci V obytných budovách můžete velikost zásobníku velmi hrubě odhadnout na počet osob a jejich hygienických návyků. Výpočet velikosti zásobníku Podle DIN můžete stanovit individuální číslo potřeby N vyhodnocením jednotlivých bytů. Z čísla potřeby a požadované teploty v zásobníku spočítáte opakovaně potřebné množství tepla v kwh. Zvyšte množství tepla, které má být akumulované např. koeficientem 2, pokud se použije k výrobě tepla solární energie. Akumulační zásobník musí kompenzovat časové kolísání množství tepla v důsledku měnící se intenzity slunečního záření. Odběrná místa a jejich požadavek na teplo Zkratka Označení odběrného místa W v ve Wh V E v litrech NB1 Koupací vana NB2 Koupací vana KB Maloprostorová vana GB Velkoprostorová vana BRS Sprchový kout se směšovací baterií BRN Normální sprcha RRL Luxusní sprcha WT Umyvadlo BD Bidet HAT Umyvadlo pro mytí rukou SP Kuchyňský dřez Data zásobníků pitné vody Zásobník pitné vody s návarkem pro dodatkové elektrické topné těleso Izolace: PU tvrdá pěna s vrchní plastovou folií Objem Průměr s izolací Výška s izolací Sklopný rozměr Tloušťka izolace Trvalý výkon t HV =80 C; t HR =60 C; t KW =10 C; t WW =45 C Výkonový ukazatel t KW =10 C; t WW =45 C; t SP =60 C Pohotovostní tepelné ztráty Třída energetické účinnosti Typ Obj. č. bílý stříbrný l mm mm mm mm kw l/h N L kwh/24h AF150/ ,4 1,6 k.a AF200/ ,2 2,1 k.a 32
