1 Specifikace vybavení stezky V rámci řešeného úseku Dolánky Líšný bude stezka na osmi vybraných místech vybavena informačním a naučným systém a mobiliářem. V případě informačního systému se jedná o pět míst, kde bude instalován stojan naučného systému pro panel o rozměru max. 60x100 cm. Konstrukce stojanu je zobrazena na přiloženém výkrese. Mobiliář stezky je umístěn na sedmi místech stezky. Dle konkrétní lokality obsahuje instalovaný mobiliář lavici se stolem (4 ks), lavičku (2 ks) a stojan na kola (2 ks). Pozemky dotčené informačním systémem a mobiliářem jsou projednané s majiteli, což je doloženo souhlasem s umístěním. Specifikace a rozmístění informačního systému a mobiliáře (viz mapa) 1. Loužek, náves - mobiliář (lavička) - p.p.č. 757, k.ú. Bukovina u Turnova (majitel Město Turnov) 2. Loužek, nájezd na žel. viadukt - informační systém (NS k technickým zajímavostem a železnici), samostatný NS nebo součást konstrukce zábradlí - p.p.č. 759/1, k.ú. Bukovina u Turnova (majitel Město Turnov) 3. Rakousy, obec - vedle staré hasičárny - informační systém (NS informace o obci) - mobiliář (lavice se stolem, stojan na kola) - p.p.č. 325/1, k.ú. Rakousy (majitel Obec Rakousy) 4. Rakousy, Dolní Zbiroh - konec místní komunikace (zamezení průchodu k trati). - informační systém (NS k chráněným územím) - mobiliář (lavice se stolem) - p.p.č. 350/1, k.ú. Rakousy (majitel Obec Rakousy)

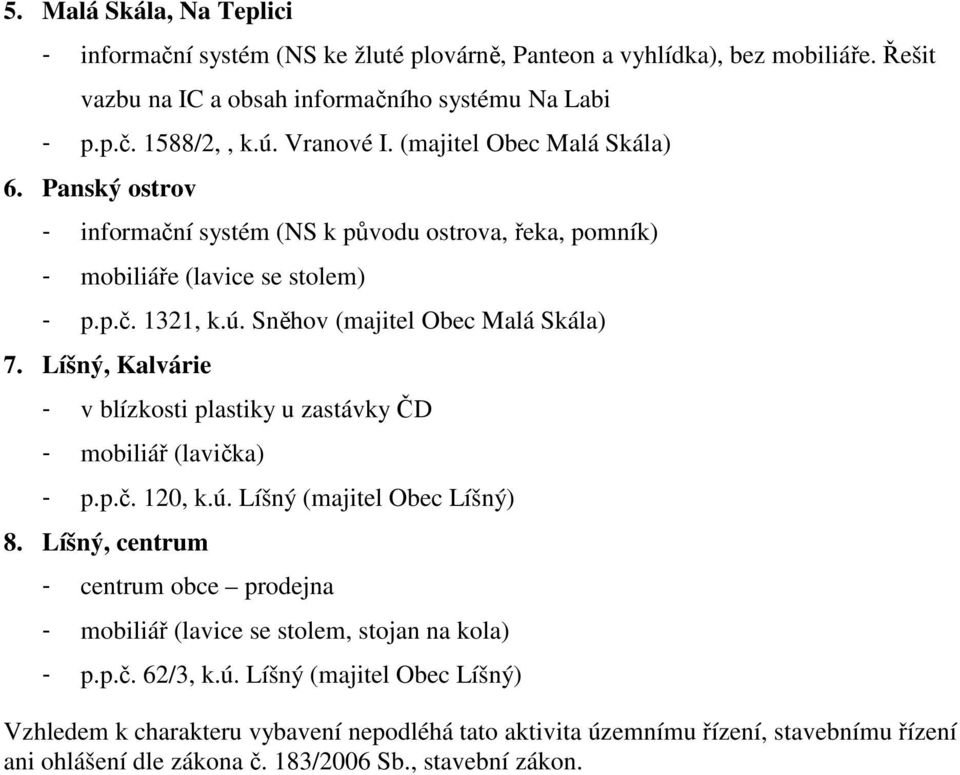

2 5. Malá Skála, Na Teplici - informační systém (NS ke žluté plovárně, Panteon a vyhlídka), bez mobiliáře. Řešit vazbu na IC a obsah informačního systému Na Labi - p.p.č. 1588/2,, k.ú. Vranové I. (majitel Obec Malá Skála) 6. Panský ostrov - informační systém (NS k původu ostrova, řeka, pomník) - mobiliáře (lavice se stolem) - p.p.č. 1321, k.ú. Sněhov (majitel Obec Malá Skála) 7. Líšný, Kalvárie - v blízkosti plastiky u zastávky ČD - mobiliář (lavička) - p.p.č. 120, k.ú. Líšný (majitel Obec Líšný) 8. Líšný, centrum - centrum obce prodejna - mobiliář (lavice se stolem, stojan na kola) - p.p.č. 62/3, k.ú. Líšný (majitel Obec Líšný) Vzhledem k charakteru vybavení nepodléhá tato aktivita územnímu řízení, stavebnímu řízení ani ohlášení dle zákona č. 183/2006 Sb., stavební zákon.

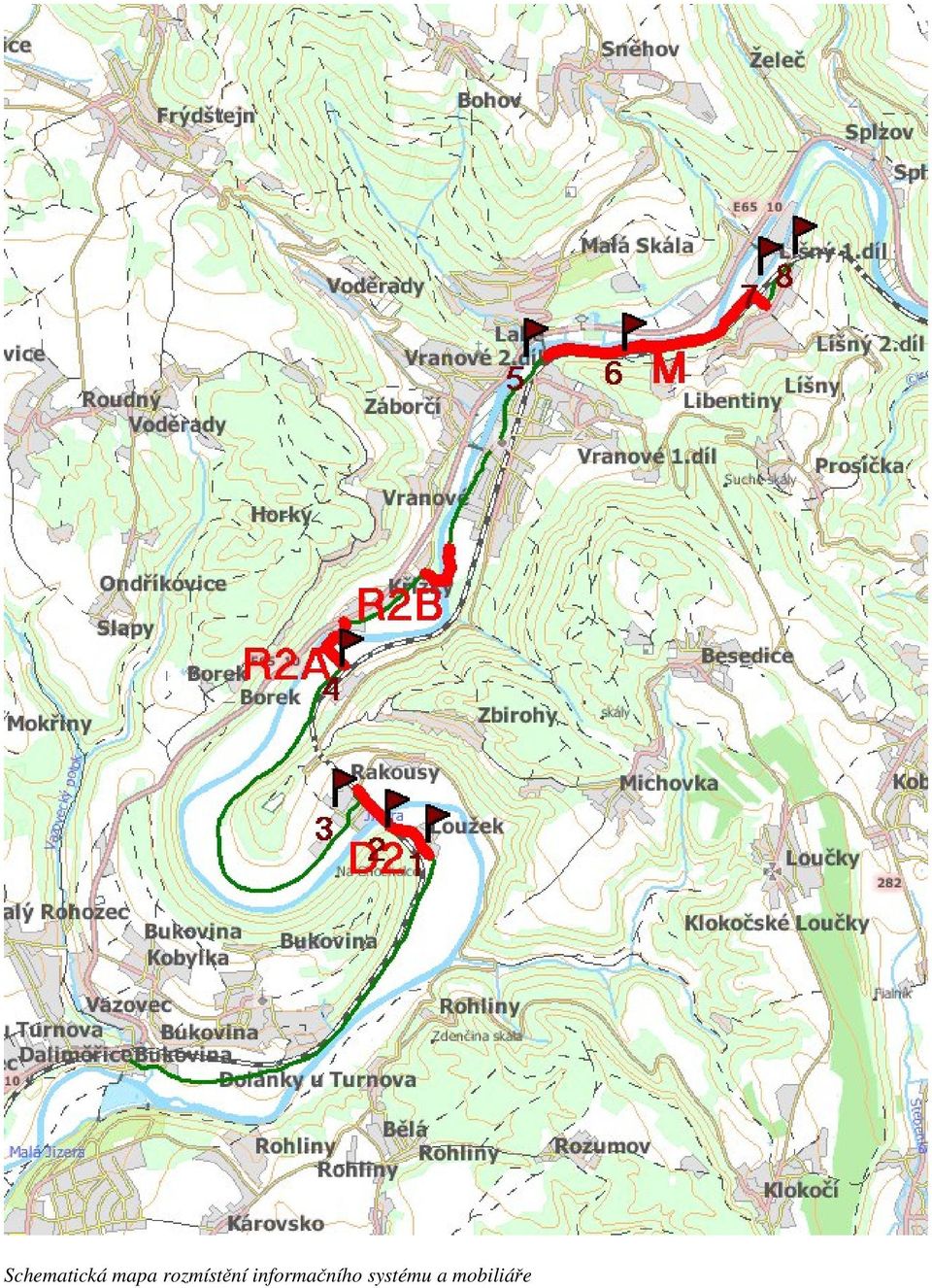

3 Schematická mapa rozmístění informačního systému a mobiliáře

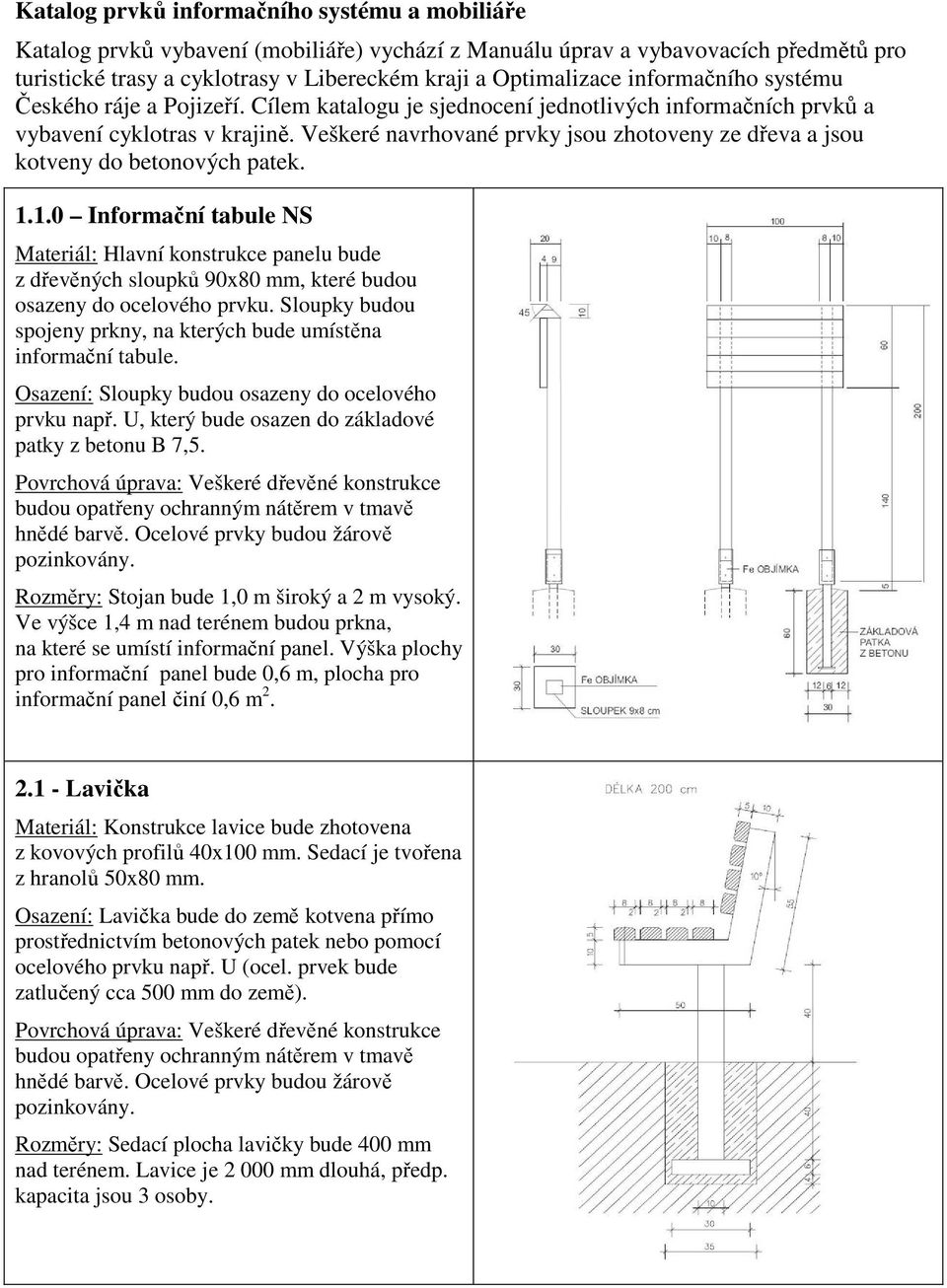

4 Katalog prvků informačního systému a mobiliáře Katalog prvků vybavení (mobiliáře) vychází z Manuálu úprav a vybavovacích předmětů pro turistické trasy a cyklotrasy v Libereckém kraji a Optimalizace informačního systému Českého ráje a Pojizeří. Cílem katalogu je sjednocení jednotlivých informačních prvků a vybavení cyklotras v krajině. Veškeré navrhované prvky jsou zhotoveny ze dřeva a jsou kotveny do betonových patek Informační tabule NS Materiál: Hlavní konstrukce panelu bude z dřevěných sloupků 90x80 mm, které budou osazeny do ocelového prvku. Sloupky budou spojeny prkny, na kterých bude umístěna informační tabule. Osazení: Sloupky budou osazeny do ocelového prvku např. U, který bude osazen do základové patky z betonu B 7,5. Povrchová úprava: Veškeré dřevěné konstrukce budou opatřeny ochranným nátěrem v tmavě hnědé barvě. Ocelové prvky budou žárově pozinkovány. Rozměry: Stojan bude 1,0 m široký a 2 m vysoký. Ve výšce 1,4 m nad terénem budou prkna, na které se umístí informační panel. Výška plochy pro informační panel bude 0,6 m, plocha pro informační panel činí 0,6 m Lavička Materiál: Konstrukce lavice bude zhotovena z kovových profilů 40x100 mm. Sedací je tvořena z hranolů 50x80 mm. Osazení: Lavička bude do země kotvena přímo prostřednictvím betonových patek nebo pomocí ocelového prvku např. U (ocel. prvek bude zatlučený cca 500 mm do země). Povrchová úprava: Veškeré dřevěné konstrukce budou opatřeny ochranným nátěrem v tmavě hnědé barvě. Ocelové prvky budou žárově pozinkovány. Rozměry: Sedací plocha lavičky bude 400 mm nad terénem. Lavice je mm dlouhá, předp. kapacita jsou 3 osoby.

5 2.3 - Posezení (lavice se stolem) Materiál: Konstrukce lavice se stolem bude zhotovena z dřevěných hranolů 50x100 mm. Sedací a stolová plocha je tvořena z hranolů 45x95 mm. Osazení: Lavička bude do země kotvena přímo prostřednictvím betonových patek nebo pomocí ocelového prvku např. U (ocel. prvek bude zatlučený cca 500 mm do země). Povrchová úprava: Veškeré dřevěné konstrukce budou opatřeny ochranným nátěrem v tmavě hnědé barvě. Ocelové prvky budou žárově pozinkovány. Rozměry: Sedací plocha lavičky bude 420 mm nad terénem, plocha stolu 700 mm. Stůl s lavicí je mm dlouhý, max. kapacita je 6 osob 2.8 Stojan na kola Materiál: Stojan bude tvořena z kuláče o průměru mm. Stojan bude pomocí ocelových prvků kotven do země. Stabilita je zajištěna dubovými polštáři 200 x 140 mm. Osazení: Kuláč budou pomocí ocelového prvku např. U, kotveny do země. Ocel prvek bude zatlučený cca 500 mm do země. Povrchová úprava: Veškeré dřevěné konstrukce budou opatřeny ochranným nátěrem v tmavě hnědé barvě. Ocelové prvky budou žárově pozinkovány. Rozměry: Stojan na jízdní kola je dlouhý mm s kapacitou 3 4 jízdních kol.

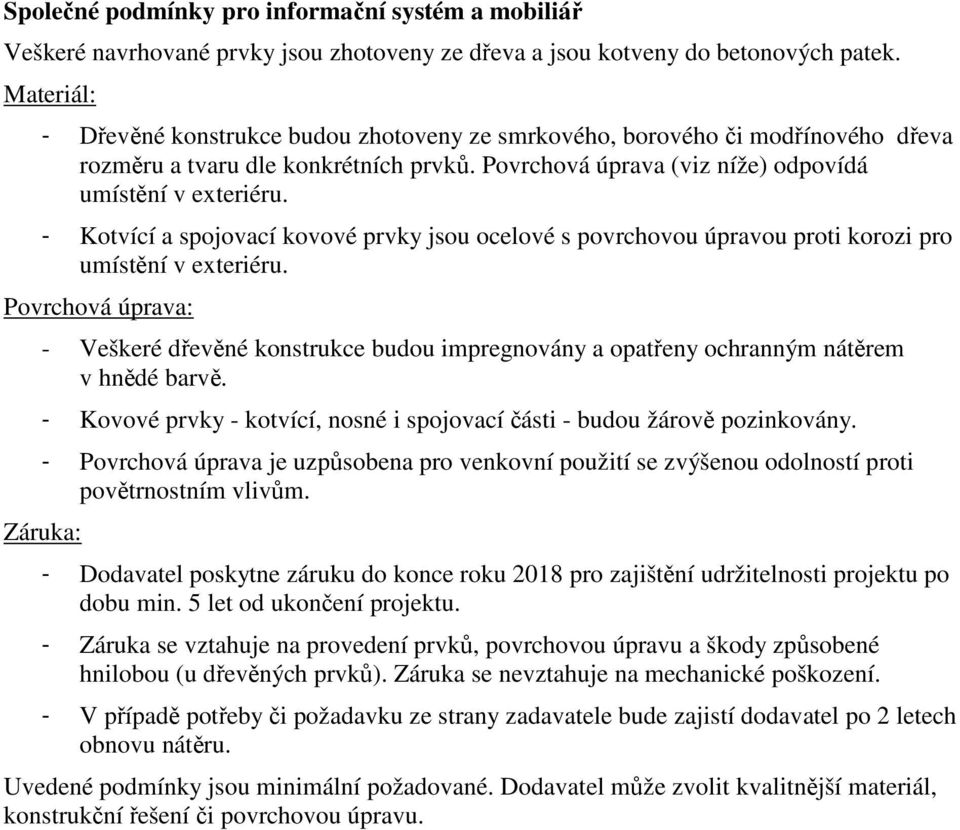

6 Společné podmínky pro informační systém a mobiliář Veškeré navrhované prvky jsou zhotoveny ze dřeva a jsou kotveny do betonových patek. Materiál: - Dřevěné konstrukce budou zhotoveny ze smrkového, borového či modřínového dřeva rozměru a tvaru dle konkrétních prvků. Povrchová úprava (viz níže) odpovídá umístění v exteriéru. - Kotvící a spojovací kovové prvky jsou ocelové s povrchovou úpravou proti korozi pro umístění v exteriéru. Povrchová úprava: - Veškeré dřevěné konstrukce budou impregnovány a opatřeny ochranným nátěrem v hnědé barvě. - Kovové prvky - kotvící, nosné i spojovací části - budou žárově pozinkovány. - Povrchová úprava je uzpůsobena pro venkovní použití se zvýšenou odolností proti povětrnostním vlivům. Záruka: - Dodavatel poskytne záruku do konce roku 2018 pro zajištění udržitelnosti projektu po dobu min. 5 let od ukončení projektu. - Záruka se vztahuje na provedení prvků, povrchovou úpravu a škody způsobené hnilobou (u dřevěných prvků). Záruka se nevztahuje na mechanické poškození. - V případě potřeby či požadavku ze strany zadavatele bude zajistí dodavatel po 2 letech obnovu nátěru. Uvedené podmínky jsou minimální požadované. Dodavatel může zvolit kvalitnější materiál, konstrukční řešení či povrchovou úpravu.

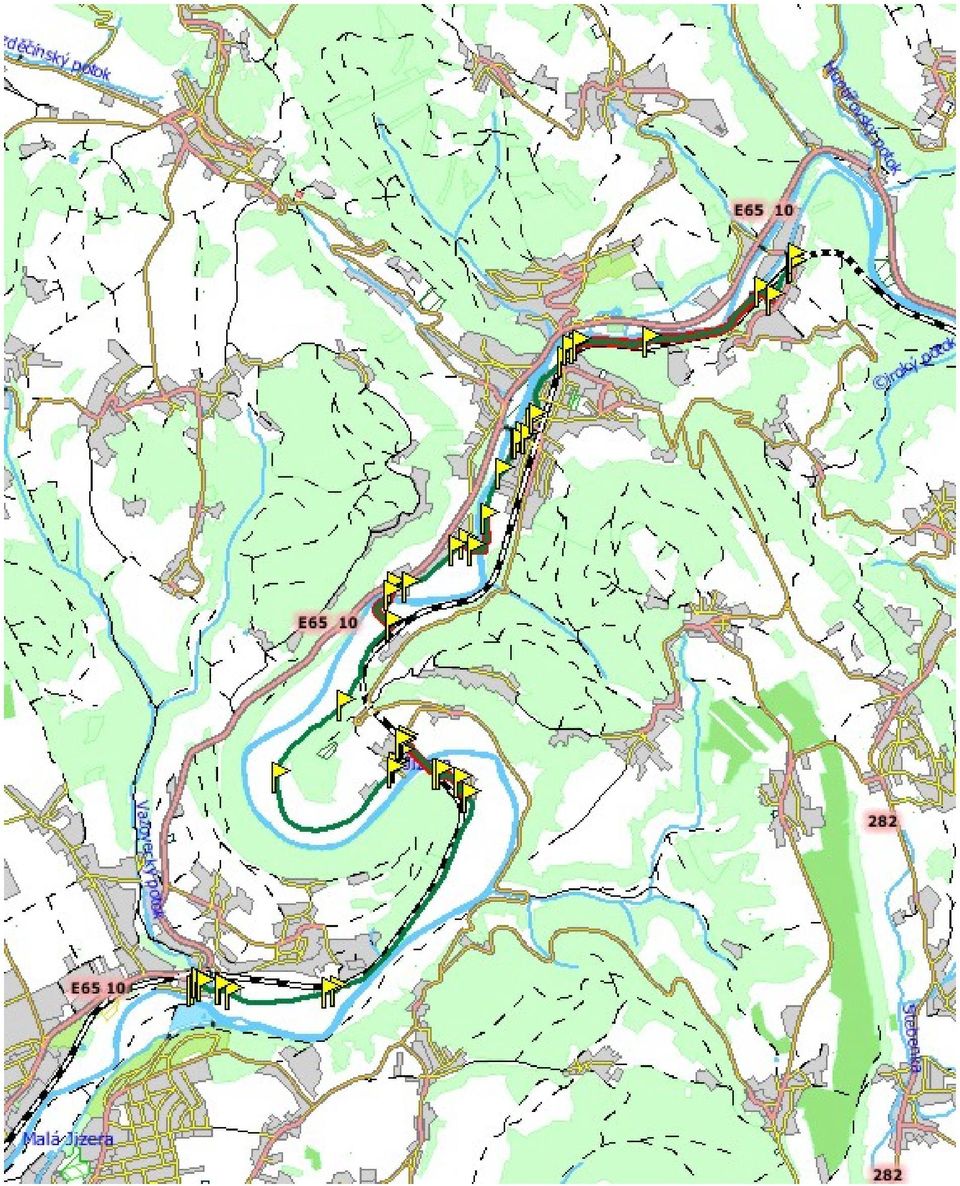

7 Dopravní značení Po dokončení stavby nových cyklostezek proběhne vyznačení nové cyklotrasy v úseku Dolánky u Turnova Rakousy Malá Skála, Křížky Malá Skála Líšný v celkové délce 9,6 km. Bude se jednat o přeložení a prodloužení stávající cyklotrasy č Nově vedená cyklotrasa trasa povede údolím řeky Jizery po stávajících místních komunikacích a využije nově vybudované úseky stezky. V centru obce Malá Skála bude využito stávající značení v úseku Boučkův statek Na Teplici. Značení cyklotrasy bude provedeno v souladu s platnými předpisy (zák. 361/2000Sb., vyhláška MDS ČR č. 30/2001Sb., TP č. 65; 100; 108) prostřednictvím dopravních značek IS 19 (směrová tabule pro cyklisty), IS 20 (návěst před křižovatkou pro cyklisty) a IS 21a, b, c (směrová tabulka pro cyklisty). Dopravní značky budou umístěny na nových sloupcích, stávajícím dopravním značení nebo sloupech VO na pozemcích partnerských obcí se souhlasem vlastníka. Specifikace dopravního značení cyklotrasy 4170 v úseku Dolánky - Líšný bod značka směr umístění typ DZ směr text DZ IS21 konec IS21 konec IS21 kone L IS21c P VO IS21a IS21a L IS19b P 4170 Paseky/J, Malá Skála 8 L IS19b L 4171 Paseky/J, Malá Skála 3 9 T SLv IS19a L bez čísla Turnov IS19b P 3049 Kotel, Pěnčín IS19b P 3051 Sychrov, Frýdštejn 4 12 L IS21a L IS21a T IS21a L IS21a T IS21a L IS21a L IS21a T IS21a L IS21b L L SLv IS20 souběh s dráhou T IS21b L L SLv IS20 schéma viadukt T SLv IS20 souběh s dráhou L IS21b L 4170

8 17 26 T SLv IS20 schéma viadukt L IS21c P T IS21b L T IS21c P L IS21c P L IS21a L IS21a T IS21a L IS21a T IS21a L IS21b L T IS21c P T most IS21a L IS21b L T IS21b L L IS21b L T IS21b L L IS21c P T IS21b L L most IS21a L IS21a T IS21a T IS21a L SLv IS20 schema Boučkův st L IS21a T VO IS21a L IS19b P Paseky/J, Líšný VO 53 T IS19b P Turnov, Dolánky L IS21a L IS21a T IS21a T IS21a L IS19bP Paseky/J, Líšný VO 59 T IS19bL Turnov, Dolánky L IS21a L IS21a T IS21a L IS21c P T IS21b L L IS21b L T IS21c P L SLv IS19b P Paseky/J, Železný Brod T SLv IS19b L Turnov, Malá Skála

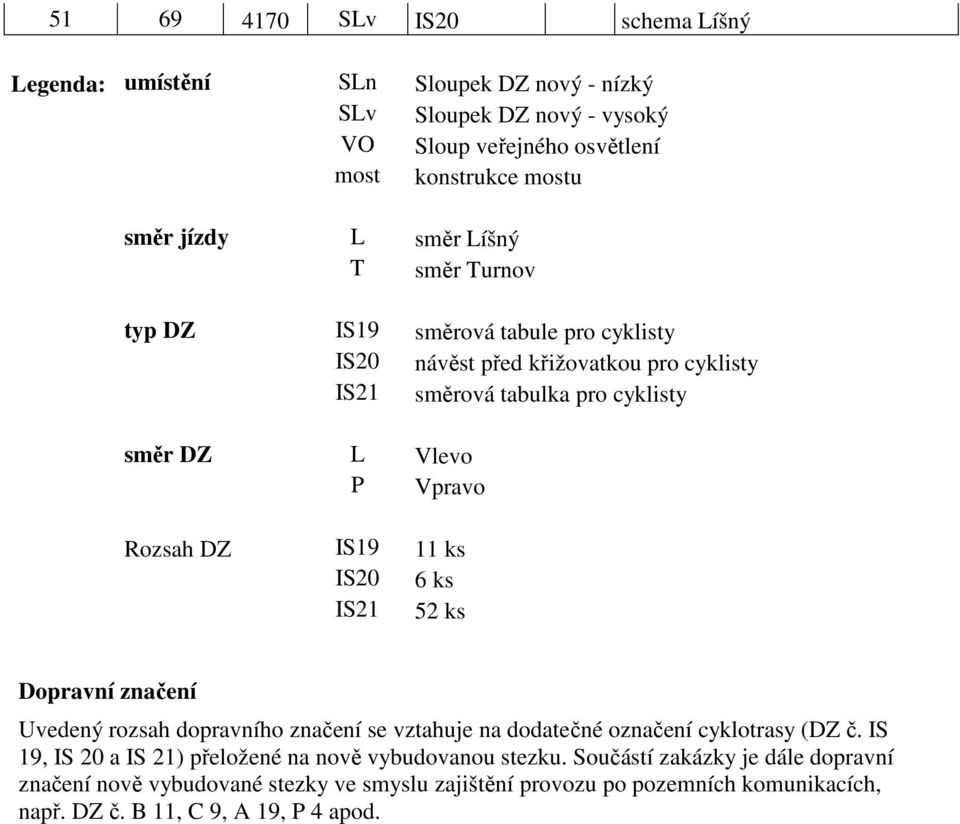

9 SLv IS20 schema Líšný Legenda: umístění Sloupek DZ nový - nízký SLv Sloupek DZ nový - vysoký VO Sloup veřejného osvětlení most konstrukce mostu směr jízdy L směr Líšný T směr Turnov typ DZ IS19 směrová tabule pro cyklisty IS20 návěst před křižovatkou pro cyklisty IS21 směrová tabulka pro cyklisty směr DZ L Vlevo P Vpravo Rozsah DZ IS19 11 ks IS20 6 ks IS21 52 ks Dopravní značení Uvedený rozsah dopravního značení se vztahuje na dodatečné označení cyklotrasy (DZ č. IS 19, IS 20 a IS 21) přeložené na nově vybudovanou stezku. Součástí zakázky je dále dopravní značení nově vybudované stezky ve smyslu zajištění provozu po pozemních komunikacích, např. DZ č. B 11, C 9, A 19, P 4 apod.
