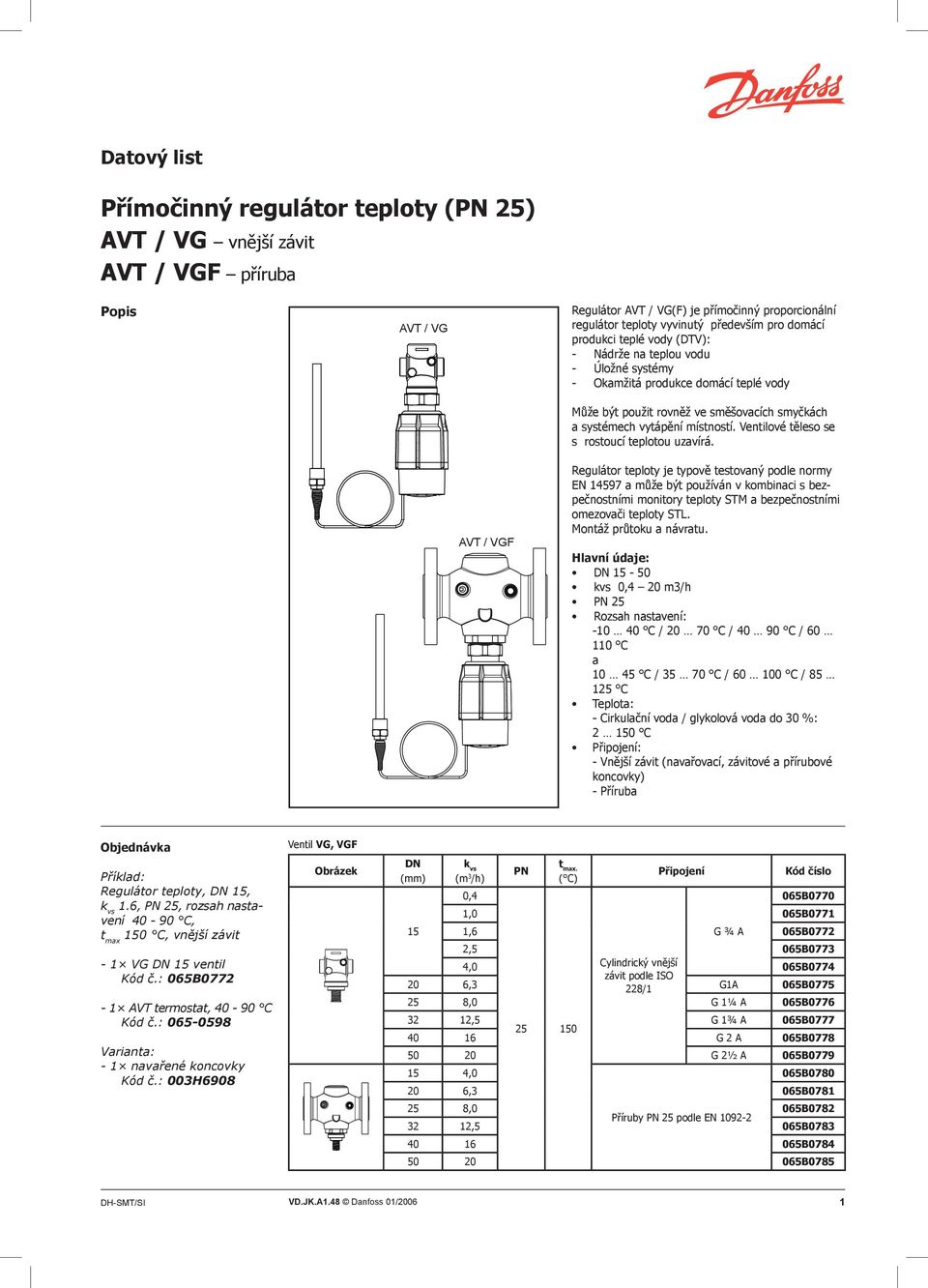

1 Datový list Přímočinný regulátor teploty (PN 25) AVT / VG vnější závit AVT / VGF příruba Popis AVT / VG Regulátor AVT / VG(F) je přímočinný proporcionální regulátor teploty vyvinutý především pro domácí produkci teplé vody (DTV): - Nádrže na teplou vodu - Úložné systémy - Okamžitá produkce domácí teplé vody Může být použit rovněž ve směšovacích smyčkách a systémech vytápění místností. Ventilové těleso se s rostoucí teplotou uzavírá. AVT / VGF Regulátor teploty je typově testovaný podle normy EN a může být používán v kombinaci s bezpečnostními monitory teploty STM a bezpečnostními omezovači teploty STL. Montáž průtoku a návratu. Hlavní údaje: DN kvs 0,4 20 m3/h PN 25 Rozsah nastavení: C / C / C / C a C / C / C / C Teplota: - Cirkulační voda / glykolová voda do 30 %: C Připojení: - Vnější závit (navařovací, závitové a přírubové koncovky) - Příruba Objednávka Příklad: Regulátor teploty, DN 15, k vs 1.6, PN 25, rozsah nastavení C, t max 150 C, vnější závit - 1 VG DN 15 ventil Kód č.: 065B AVT termostat, C Kód č.: Varianta: - 1 navařené koncovky Kód č.: 003H6908 Ventil VG, VGF Obrázek DN (mm) k vs (m 3 /h) 0,4 PN t max. ( C) Připojení Kód číslo 065B0770 1,0 065B ,6 G ¾ A 065B0772 2,5 065B0773 4,0 Cylindrický vnější 065B0774 závit podle ISO 20 6,3 228/1 G1A 065B ,0 G 1¼ A 065B ,5 G 1¾ A 065B G 2 A 065B G 2½ A 065B ,0 065B ,3 065B ,0 065B0782 Příruby PN 25 podle EN ,5 065B B B0785 DH-SMT/SI VD.JK.A1.48 Danfoss 01/2006

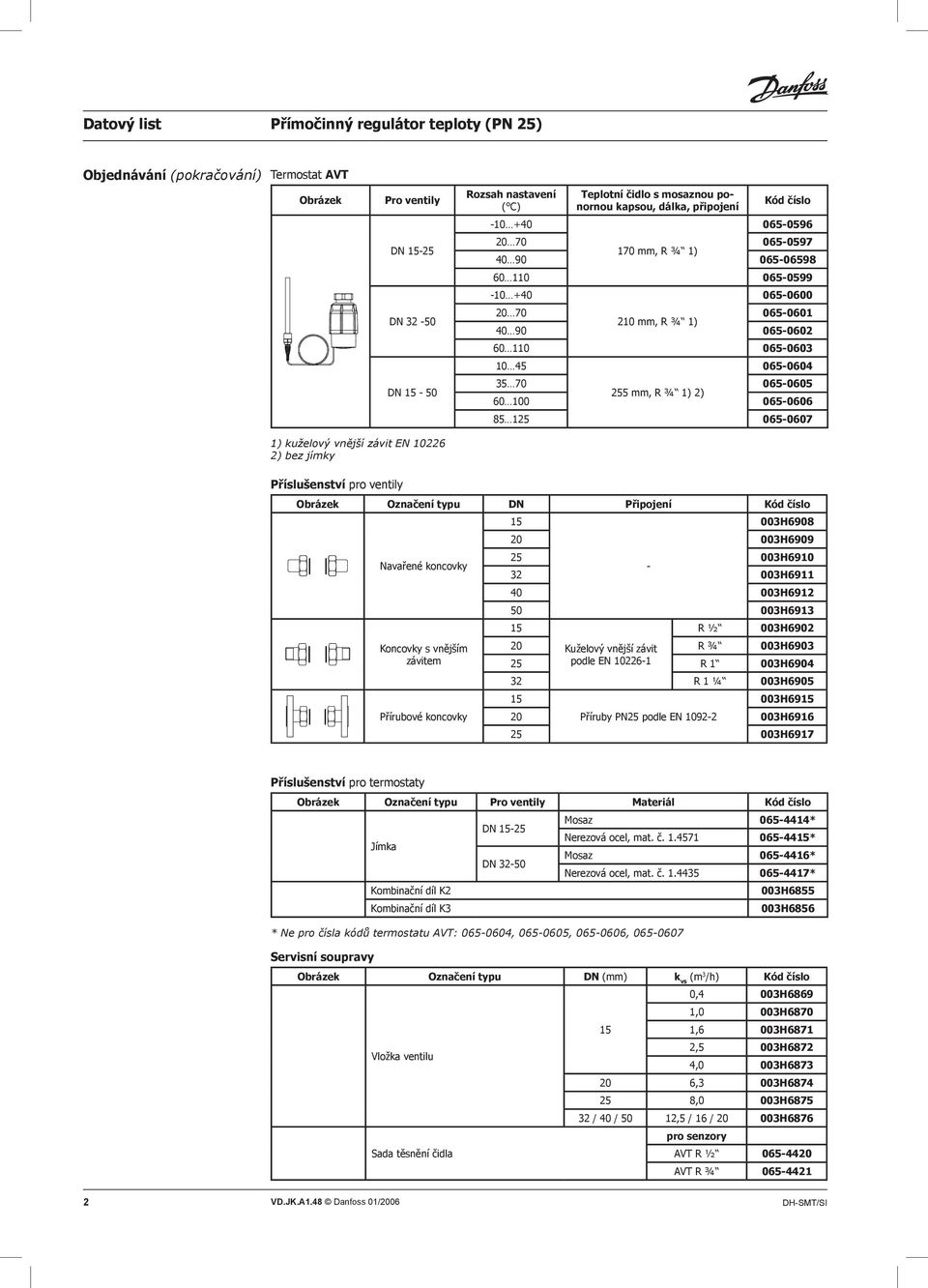

2 Objednávání (pokračování) Termostat AVT Obrázek Pro ventily DN DN DN Rozsah nastavení ( C) Teplotní čidlo s mosaznou ponornou kapsou, dálka, připojení Kód číslo mm, R ¾ 1) mm, R ¾ 1) mm, R ¾ 1) 2) ) kuželový vnější závit EN ) bez jímky Příslušenství pro ventily Obrázek Označení typu DN Připojení Kód číslo Navařené koncovky Koncovky s vnějším závitem Přírubové koncovky H H H H H H R ½ 003H Kuželový vnější závit R ¾ 003H podle EN R 1 003H R 1 ¼ 003H H Příruby PN25 podle EN H H6917 Příslušenství pro termostaty Obrázek Označení typu Pro ventily Materiál Kód číslo Jímka DN Mosaz * Nerezová ocel, mat. č * DN Mosaz * Nerezová ocel, mat. č * Kombinační díl K2 003H6855 Kombinační díl K3 003H6856 * Ne pro čísla kódů termostatu AVT: , , , Servisní soupravy Obrázek Označení typu DN (mm) k vs (m 3 /h) Kód číslo 0,4 003H6869 1,0 003H ,6 003H6871 Vložka ventilu 2,5 003H6872 4,0 003H ,3 003H ,0 003H / 40 / 50 12,5 / 16 / H6876 pro senzory Sada těsnění čidla AVT R ½ AVT R ¾ VD.JK.A1.48 Danfoss 01/2006 DH-SMT/SI

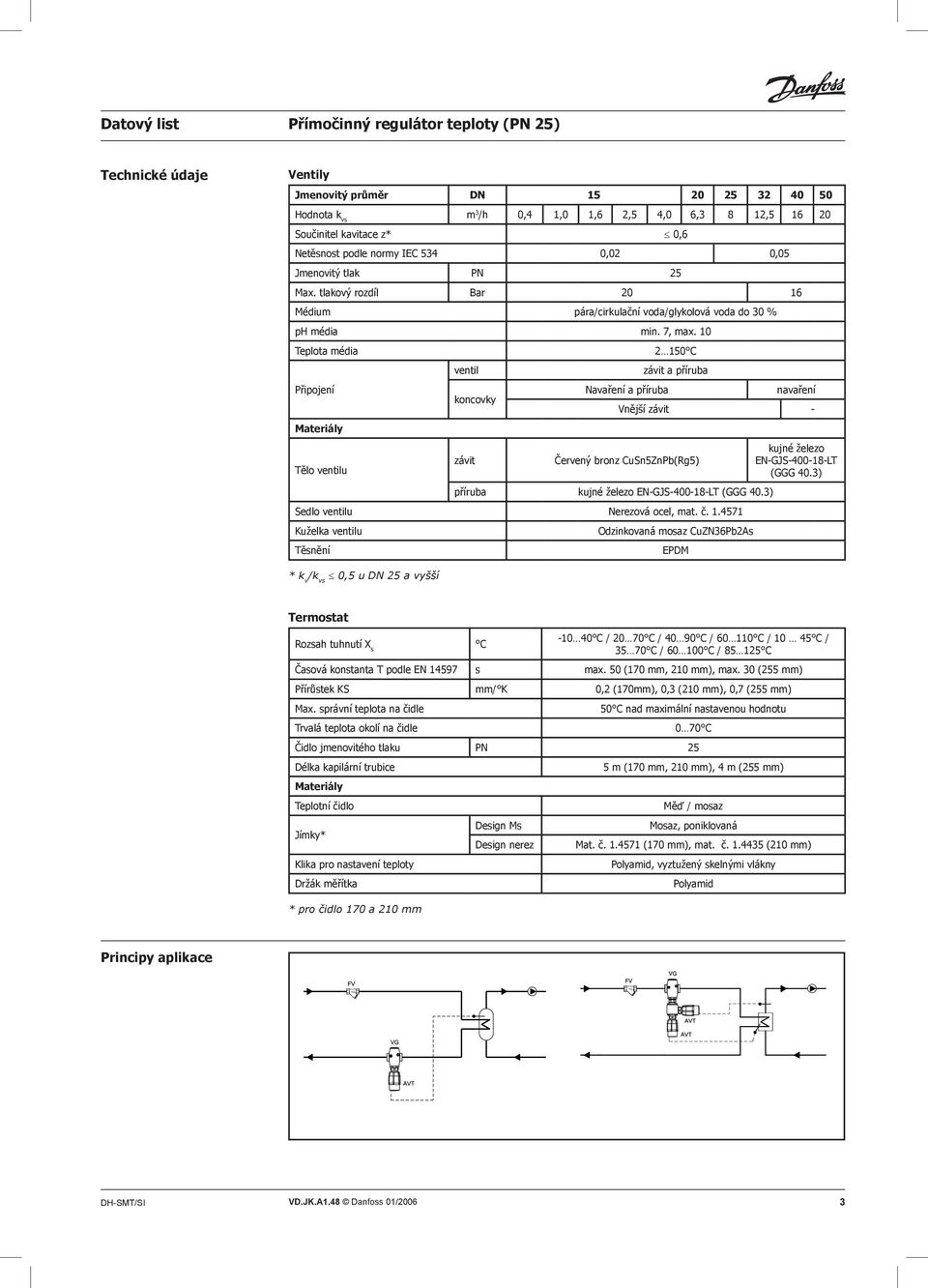

3 Technické údaje Ventily Jmenovitý průměr DN Hodnota k vs m 3 /h 0,4 1,0 1,6 2,5 4,0 6,3 8 12, Součinitel kavitace z* 0,6 Netěsnost podle normy IEC 534 0,02 0,05 Jmenovitý tlak PN 25 Max. tlakový rozdíl Bar Médium pára/cirkulační voda/glykolová voda do 30 % ph média min. 7, max. 10 Teplota média Připojení Materiály Tělo ventilu ventil koncovky závit Navaření a příruba C závit a příruba navaření Vnější závit - Červený bronz CuSn5ZnPb(Rg5) příruba kujné železo EN-GJS LT (GGG 40.3) Sedlo ventilu Nerezová ocel, mat. č Kuželka ventilu Těsnění Odzinkovaná mosaz CuZN36Pb2As EPDM kujné železo EN-GJS LT (GGG 40.3) * k v /k vs 0,5 u DN 25 a vyšší Termostat Rozsah tuhnutí X s C C / C / C / C / C / C / C / C Časová konstanta T podle EN s max. 50 (170 mm, 210 mm), max. 30 (255 mm) Přírůstek KS mm/ K 0,2 (170mm), 0,3 (210 mm), 0,7 (255 mm) Max. správní teplota na čidle Trvalá teplota okolí na čidle 50 C nad maximální nastavenou hodnotu 0 70 C Čidlo jmenovitého tlaku PN 25 Délka kapilární trubice Materiály Teplotní čidlo Jímky* Klika pro nastavení teploty Držák měřítka * pro čidlo 170 a 210 mm Design Ms Design nerez 5 m (170 mm, 210 mm), 4 m (255 mm) Měď / mosaz Mosaz, poniklovaná Mat. č (170 mm), mat. č (210 mm) Polyamid, vyztužený skelnými vlákny Polyamid Principy aplikace DH-SMT/SI VD.JK.A1.48 Danfoss 01/2006

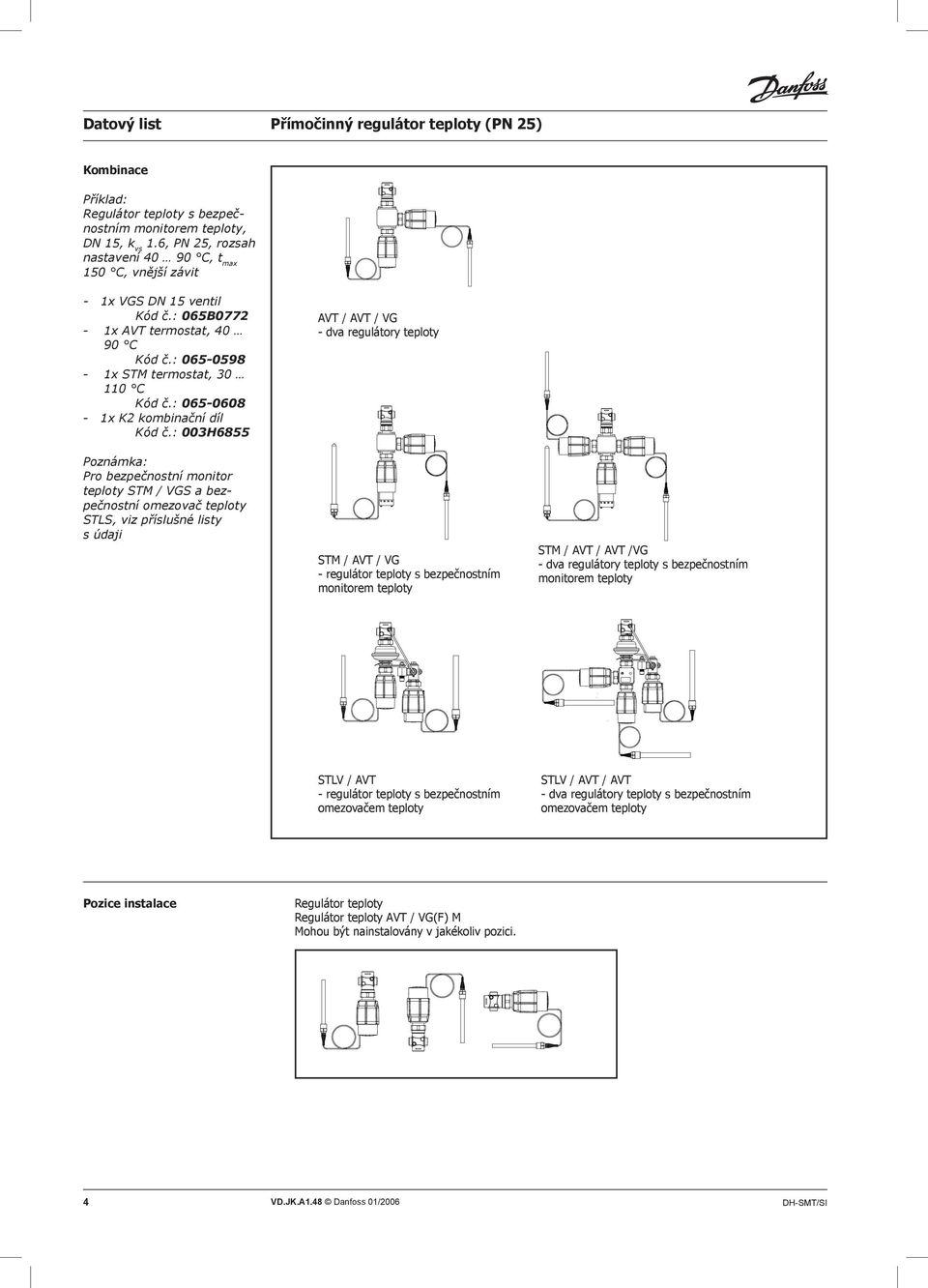

4 Kombinace Příklad: Regulátor teploty s bezpečnostním monitorem teploty, DN 15, k vs 1.6, PN 25, rozsah nastavení C, t max 150 C, vnější závit - 1x VGS DN 15 ventil Kód č.: 065B0772-1x AVT termostat, C Kód č.: x STM termostat, C Kód č.: x K2 kombinační díl Kód č.: 003H6855 Poznámka: Pro bezpečnostní monitor teploty STM / VGS a bezpečnostní omezovač teploty STLS, viz příslušné listy s údaji AVT / AVT / VG - dva regulátory teploty STM / AVT / VG - regulátor teploty s bezpečnostním monitorem teploty STM / AVT / AVT /VG - dva regulátory teploty s bezpečnostním monitorem teploty STLV / AVT - regulátor teploty s bezpečnostním omezovačem teploty STLV / AVT / AVT - dva regulátory teploty s bezpečnostním omezovačem teploty Pozice instalace Regulátor teploty Regulátor teploty AVT / VG(F) M Mohou být nainstalovány v jakékoliv pozici. 4 VD.JK.A1.48 Danfoss 01/2006 DH-SMT/SI

5 Pozice instalace Teplotní čidlo Místo instalace musí být vybráno tak, aby teplota média byla měřena přímo bez jakéhokoliv zpoždění. Zabraňte přehřívání teplotního čidla. Teplotní čidlo musí být ponořeno do média ve své plné délce. Teplotní čidlo 170 mm R½ a 210 mm R¾ : - Toto teplotní čidlo může být nainstalováno v jakékoliv pozici. Teplotní čidlo 255 mm R¾ : - Toto teplotní čidlo musí být nainstalováno v pozici zobrazené na obrázku. Diagram tlaku a teploty pracovní oblast Maximální povolený provozní tlak jako funkce teploty média (podle EN a EN). DH-SMT/SI VD.JK.A1.48 Danfoss 01/2006

6 Navržení ventilového tělesa Dané údaje: P MAX = 14 kw Dt = 20 K Dp v = 0,15 barů PMAX výhřevnost (kw) Dt teplotní rozdíl (K) Dp v rozdíl tlaku ve ventilu Maximální průtok Q max (m 3 /h) ve ventilu je vypočten podle vzorce: Pmax x x 0.86 Qmax = t 20 Q max = 0.6 m 3 /h Hodnota k v je vypočtena podle vzorce: Q k max v = = pv k v = 1.5 m 3 /h Zvolené k vs = 1,6 m 3 /h Nebo odečet z diagramu stanovení velikosti vyvedením linie přes měřítko Q (0,6 m 3 /h) a měřítko Dpv (0,15 bar) tak, aby protínala měřítko kv v 1,5 m 3 /h Zvolené k vs = 1,6 m 3 /h Řešení: Příklad volí 1) ventil s vnějším závitem VG DN 15, k vs hodnota 1,6 nebo 2) ventil s přírubou VGF DN 15, k vs hodnota 1,6 VD.JK.A1.48 Danfoss 01/2006 DH-SMT/SI

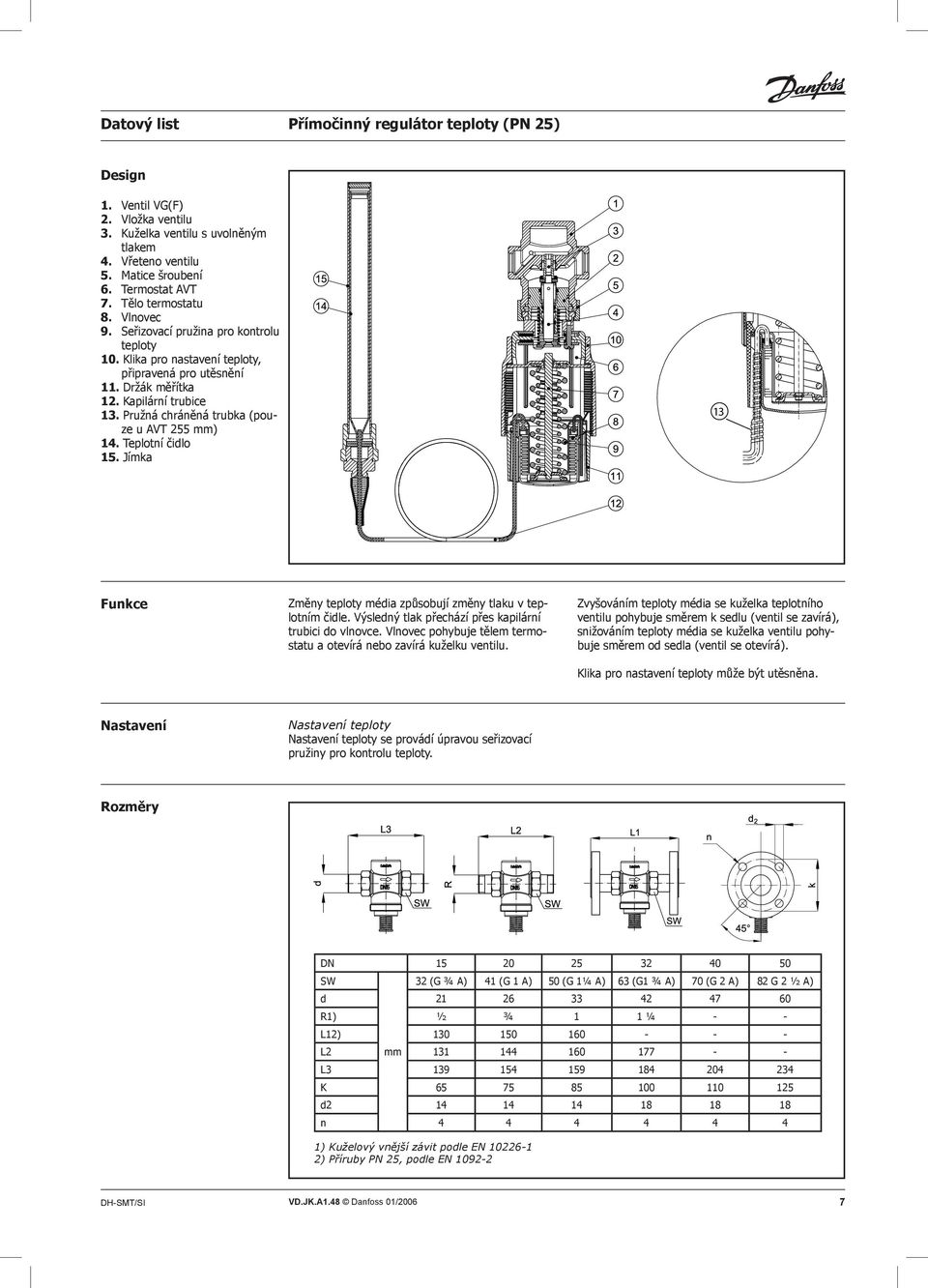

7 Design 1. Ventil VG(F) 2. Vložka ventilu 3. Kuželka ventilu s uvolněným tlakem 4. Vřeteno ventilu 5. Matice šroubení 6. Termostat AVT 7. Tělo termostatu 8. Vlnovec 9. Seřizovací pružina pro kontrolu teploty 10. Klika pro nastavení teploty, připravená pro utěsnění 11. Držák měřítka 12. Kapilární trubice 13. Pružná chráněná trubka (pouze u AVT 255 mm) 14. Teplotní čidlo 15. Jímka 13 Funkce Změny teploty média způsobují změny tlaku v teplotním čidle. Výsledný tlak přechází přes kapilární trubici do vlnovce. Vlnovec pohybuje tělem termostatu a otevírá nebo zavírá kuželku ventilu. Zvyšováním teploty média se kuželka teplotního ventilu pohybuje směrem k sedlu (ventil se zavírá), snižováním teploty média se kuželka ventilu pohybuje směrem od sedla (ventil se otevírá). Klika pro nastavení teploty může být utěsněna. Nastavení Nastavení teploty Nastavení teploty se provádí úpravou seřizovací pružiny pro kontrolu teploty. Rozměry DN SW 32 (G ¾ A) 41 (G 1 A) 50 (G 1¼ A) 63 (G1 ¾ A) 70 (G 2 A) 82 G 2 ½ A) d R1) ½ ¾ 1 1 ¼ - - L12) L2 mm L K d n ) Kuželový vnější závit podle EN ) Příruby PN 25, podle EN DH-SMT/SI VD.JK.A1.48 Danfoss 01/2006

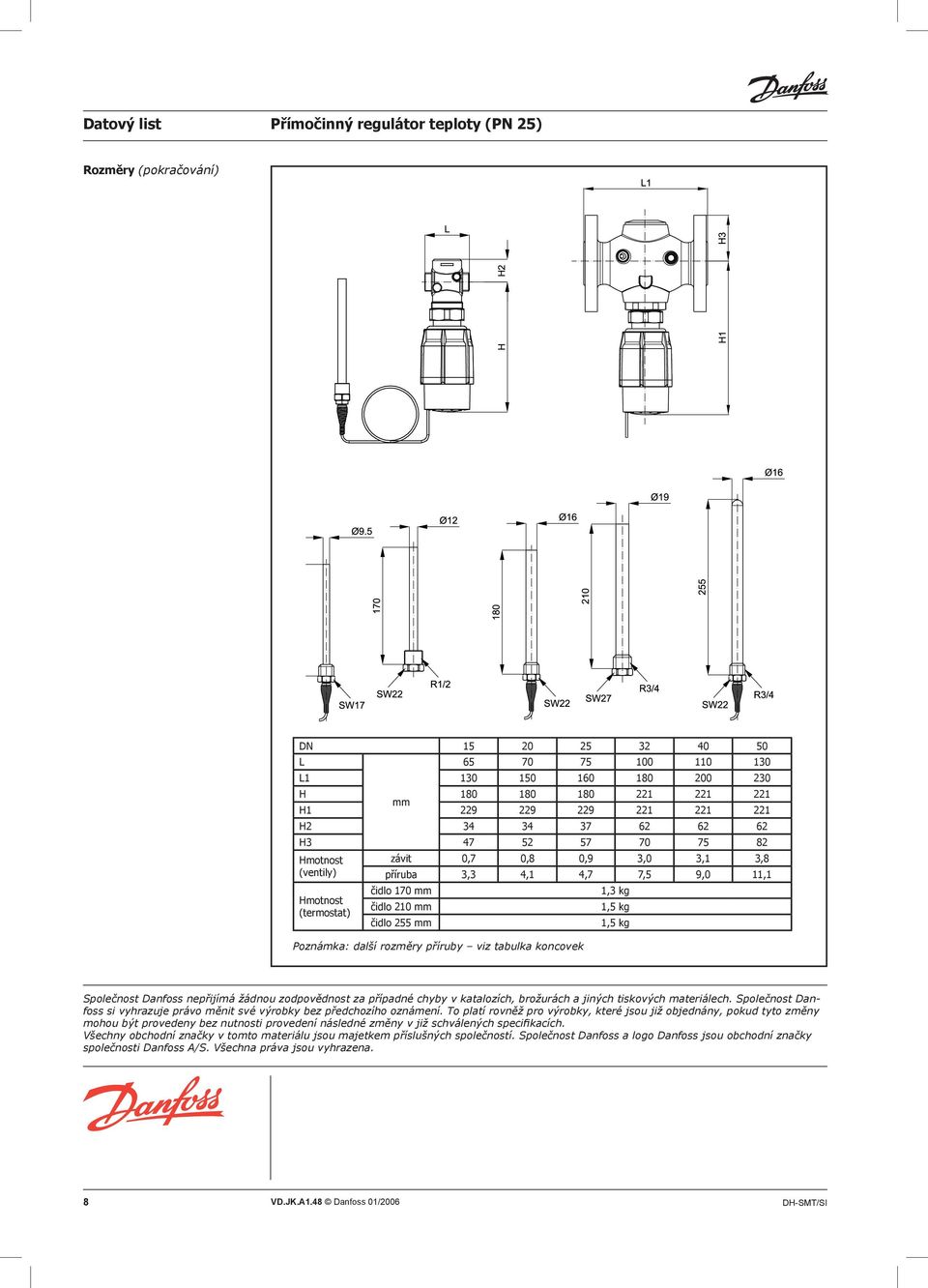

8 Rozměry (pokračování) DN L L H mm H H H Hmotnost (ventily) Hmotnost (termostat) závit 0,7 0,8 0,9 3,0 3,1 3,8 příruba 3,3 4,1 4,7 7,5 9,0 11,1 čidlo 170 mm čidlo 210 mm čidlo 255 mm Poznámka: další rozměry příruby viz tabulka koncovek 1,3 kg 1,5 kg 1,5 kg Společnost Danfoss nepřijímá žádnou zodpovědnost za případné chyby v katalozích, brožurách a jiných tiskových materiálech. Společnost Danfoss si vyhrazuje právo měnit své výrobky bez předchozího oznámení. To platí rovněž pro výrobky, které jsou již objednány, pokud tyto změny mohou být provedeny bez nutnosti provedení následné změny v již schválených specifikacích. Všechny obchodní značky v tomto materiálu jsou majetkem příslušných společností. Společnost Danfoss a logo Danfoss jsou obchodní značky společnosti Danfoss A/S. Všechna práva jsou vyhrazena. 8 VD.JK.A1.48 Danfoss 01/2006 DH-SMT/SI
