1 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA ELEKTROTECHNIKY A KOMUNIKAČNÍCH TECHNOLOGIÍ ÚSTAV RADIOELEKTRONIKY FACULTY OF ELECTRICAL ENGINEERING AND COMMUNICATION DEPARTMENT OF RADIO ELECTRONICS AC/DC výkonový regulovatelný měnič 5 30 V / 30 A AC/DC adjustable power converter 5 30 V / 30 A BAKALÁŘSKÁ PRÁCE BACHELOR'S THESIS AUTOR PRÁCE AUTHOR VEDOUCÍ PRÁCE SUPERVISOR Michal Matýsek doc. Ing. Jiří Petržela, Ph.D. BRNO 2013

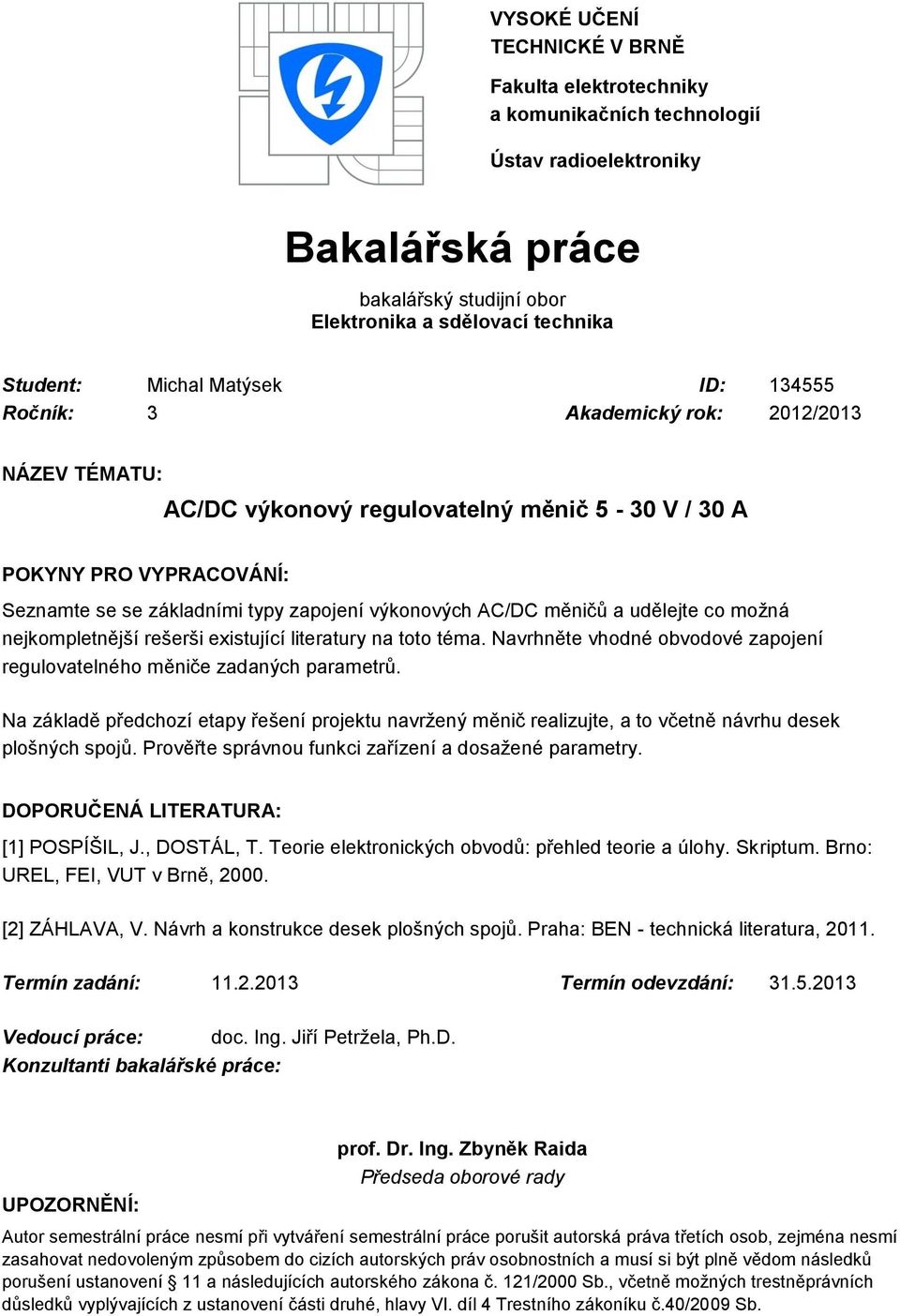

2 VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ Fakulta elektrotechniky a komunikačních technologií Ústav radioelektroniky Bakalářská práce bakalářský studijní obor Elektronika a sdělovací technika Student: Michal Matýsek ID: Ročník: 3 Akademický rok: 2012/2013 NÁZEV TÉMATU: AC/DC výkonový regulovatelný měnič 5-30 V / 30 A POKYNY PRO VYPRACOVÁNÍ: Seznamte se se základními typy zapojení výkonových AC/DC měničů a udělejte co možná nejkompletnější rešerši existující literatury na toto téma. Navrhněte vhodné obvodové zapojení regulovatelného měniče zadaných parametrů. Na základě předchozí etapy řešení projektu navržený měnič realizujte, a to včetně návrhu desek plošných spojů. Prověřte správnou funkci zařízení a dosažené parametry. DOPORUČENÁ LITERATURA: [1] POSPÍŠIL, J., DOSTÁL, T. Teorie elektronických obvodů: přehled teorie a úlohy. Skriptum. Brno: UREL, FEI, VUT v Brně, [2] ZÁHLAVA, V. Návrh a konstrukce desek plošných spojů. Praha: BEN - technická literatura, Termín zadání: Termín odevzdání: Vedoucí práce: doc. Ing. Jiří Petržela, Ph.D. Konzultanti bakalářské práce: UPOZORNĚNÍ: prof. Dr. Ing. Zbyněk Raida Předseda oborové rady Autor semestrální práce nesmí při vytváření semestrální práce porušit autorská práva třetích osob, zejména nesmí zasahovat nedovoleným způsobem do cizích autorských práv osobnostních a musí si být plně vědom následků porušení ustanovení 11 a následujících autorského zákona č. 121/2000 Sb., včetně možných trestněprávních důsledků vyplývajících z ustanovení části druhé, hlavy VI. díl 4 Trestního zákoníku č.40/2009 Sb.

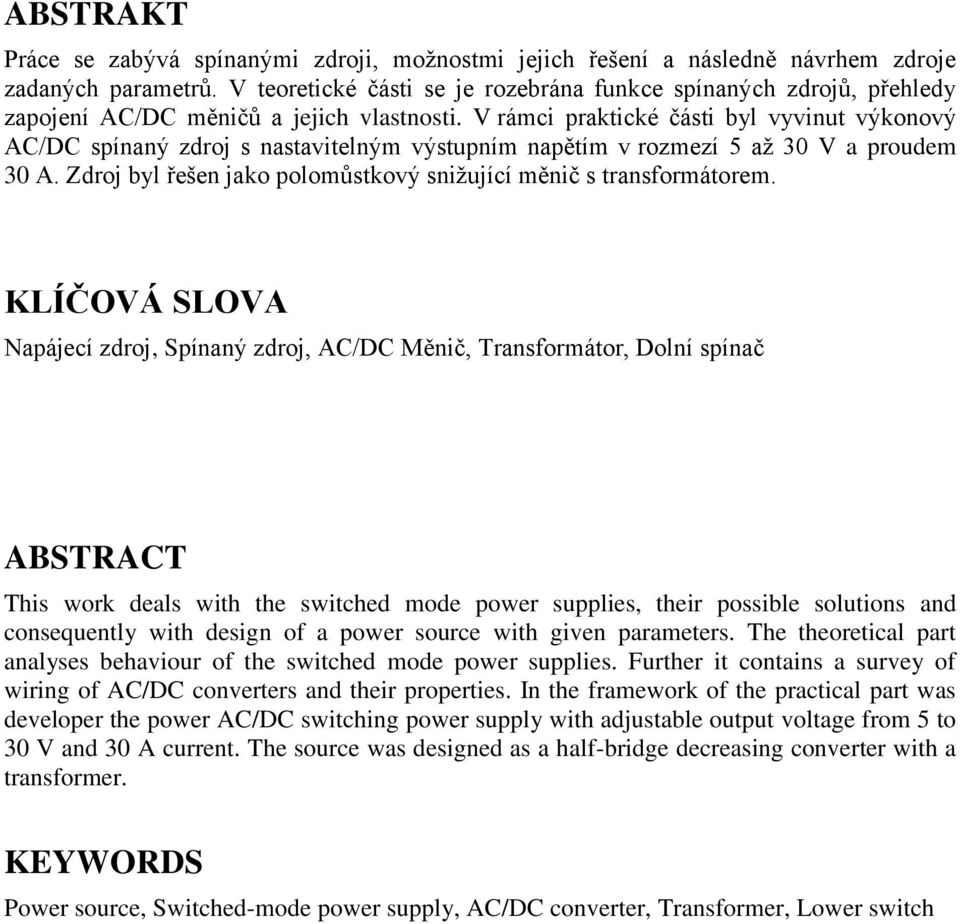

3 ABSTRAKT Práce se zabývá spínanými zdroji, možnostmi jejich řešení a následně návrhem zdroje zadaných parametrů. V teoretické části se je rozebrána funkce spínaných zdrojů, přehledy zapojení AC/DC měničů a jejich vlastnosti. V rámci praktické části byl vyvinut výkonový AC/DC spínaný zdroj s nastavitelným výstupním napětím v rozmezí 5 až 30 V a proudem 30 A. Zdroj byl řešen jako polomůstkový snižující měnič s transformátorem. KLÍČOVÁ SLOVA Napájecí zdroj, Spínaný zdroj, AC/DC Měnič, Transformátor, Dolní spínač ABSTRACT This work deals with the switched mode power supplies, their possible solutions and consequently with design of a power source with given parameters. The theoretical part analyses behaviour of the switched mode power supplies. Further it contains a survey of wiring of AC/DC converters and their properties. In the framework of the practical part was developer the power AC/DC switching power supply with adjustable output voltage from 5 to 30 V and 30 A current. The source was designed as a half-bridge decreasing converter with a transformer. KEYWORDS Power source, Switched-mode power supply, AC/DC converter, Transformer, Lower switch

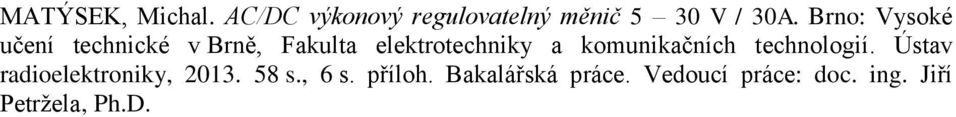

4 MATÝSEK, Michal. AC/DC výkonový regulovatelný měnič 5 30 V / 30A. Brno: Vysoké učení technické v Brně, Fakulta elektrotechniky a komunikačních technologií. Ústav radioelektroniky, s., 6 s. příloh. Bakalářská práce. Vedoucí práce: doc. ing. Jiří Petržela, Ph.D.

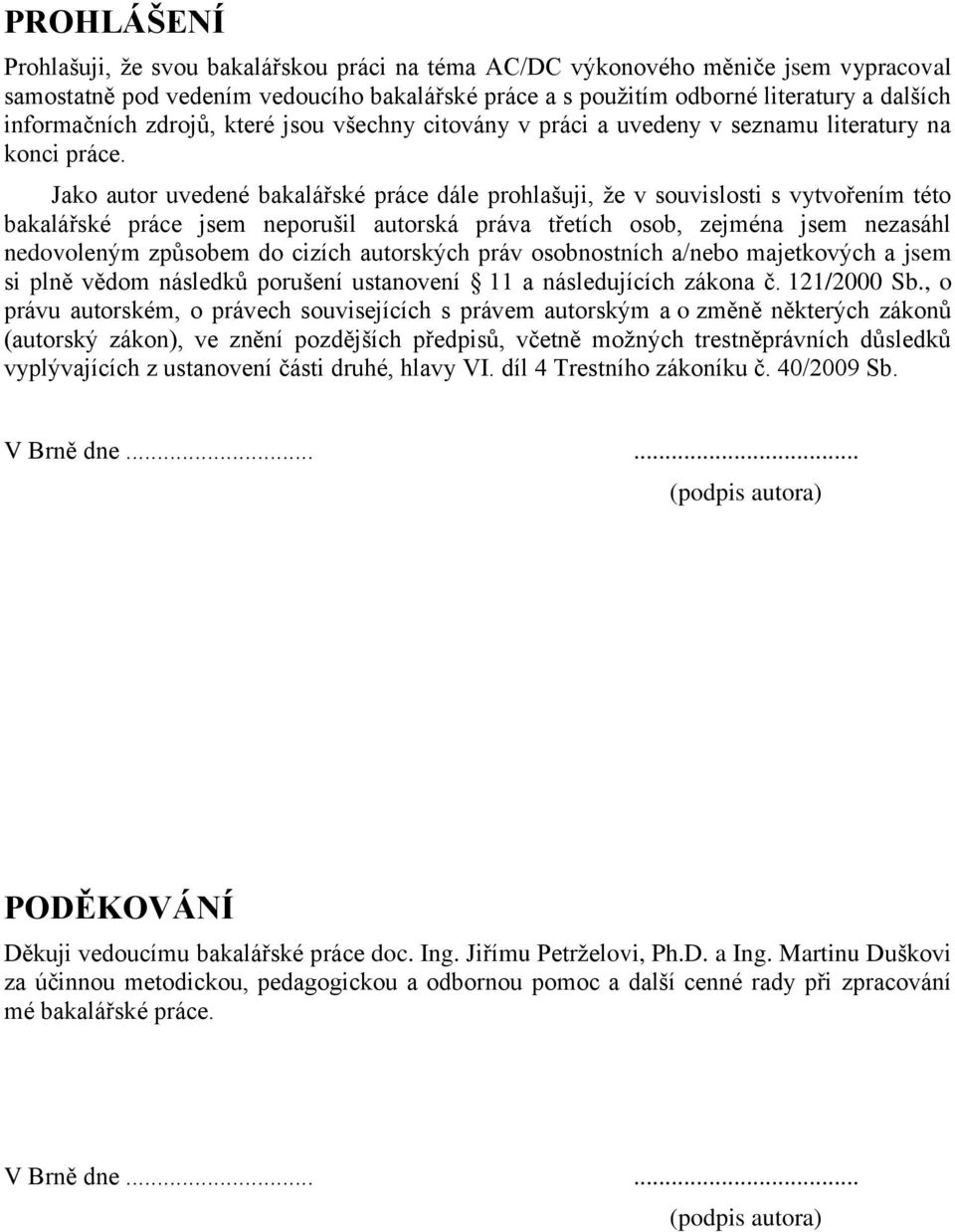

5 PROHLÁŠENÍ Prohlašuji, že svou bakalářskou práci na téma AC/DC výkonového měniče jsem vypracoval samostatně pod vedením vedoucího bakalářské práce a s použitím odborné literatury a dalších informačních zdrojů, které jsou všechny citovány v práci a uvedeny v seznamu literatury na konci práce. Jako autor uvedené bakalářské práce dále prohlašuji, že v souvislosti s vytvořením této bakalářské práce jsem neporušil autorská práva třetích osob, zejména jsem nezasáhl nedovoleným způsobem do cizích autorských práv osobnostních a/nebo majetkových a jsem si plně vědom následků porušení ustanovení 11 a následujících zákona č. 121/2000 Sb., o právu autorském, o právech souvisejících s právem autorským a o změně některých zákonů (autorský zákon), ve znění pozdějších předpisů, včetně možných trestněprávních důsledků vyplývajících z ustanovení části druhé, hlavy VI. díl 4 Trestního zákoníku č. 40/2009 Sb. V Brně dne (podpis autora) PODĚKOVÁNÍ Děkuji vedoucímu bakalářské práce doc. Ing. Jiřímu Petrželovi, Ph.D. a Ing. Martinu Duškovi za účinnou metodickou, pedagogickou a odbornou pomoc a další cenné rady při zpracování mé bakalářské práce. V Brně dne (podpis autora)

6 OBSAH Seznam obrázků Seznam tabulek ix xi Úvod 12 TEORETICKÁ ČÁST 13 1 Funkce spínaného zdroje 13 2 Zaklaní typy zapojení DC/DC spínaných zdrojů Snižující neinvertující měnič (Step-down) Zvyšující neinvertující měnič (Step-up) Invertující měnič se společnou tlumivkou (Buck-boost) Čukuv měnič Výhody a nevýhody jednotlivých zapojení Měniče s transformátorem Výhody měničů s transformátorem Jednočinný propustný měnič s demagnetizačním vinutím Jednočinný propustný měnič se Zenerovou diodou Jednočinný propustný můstkový měnič Dvojčinný propustný můstkový měnič Dvojčinný propustný push-pull měnič Dvojčinný propustný polomůstkový měnič Blokující měnič Výstupní filtry měničů Kapacitní filtr L-C výstupní filtr Filtr s podkritickou kapacitou Usměrňovače pro spínané zdroje Vstupní usměrňovač Výstupní usměrňovač Řídící obvody pro spínané zdroje Princip řízení spínaných zdrojů... 41

7 6.2 Zpětné vazby spínaných zdrojů Napěťová zpětná vazba Proudová zpětná vazba PRAKTICKÁ ČÁST 43 7 Zvolený typ spínaného zdroje 43 8 Návrh částí spínaného zdroje Vstupní usměrňovač Vstupní filtr Zpožďovací obvod Řídící obvod Budící obvod Výkonová spínací část Transformátor Tlumivka Výstupní usměrňovač Výstupní filtr Napěťová zpětná vazba Proudová zpětná vazba Návrh plošných spojů Řídící a napájecí část Sekundární pomocná část Plošný spoj pro proudový transformátor Redukce pro výkonové diody Výroba krabice pro zařízení Měření na zařízení Měření na řídícím obvodu Měření na sekundární části transformátoru Dosažené parametry Problémy při konstrukci Zpožďovací obvod Vybíjecí obvod Řídící část Výkonová spínací část... 59

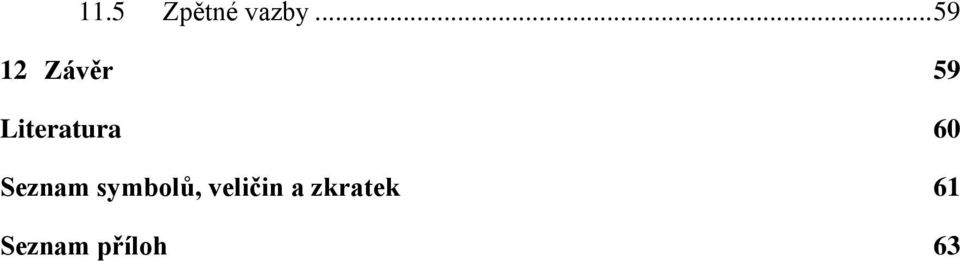

8 11.5 Zpětné vazby Závěr 59 Literatura 60 Seznam symbolů, veličin a zkratek 61 Seznam příloh 63

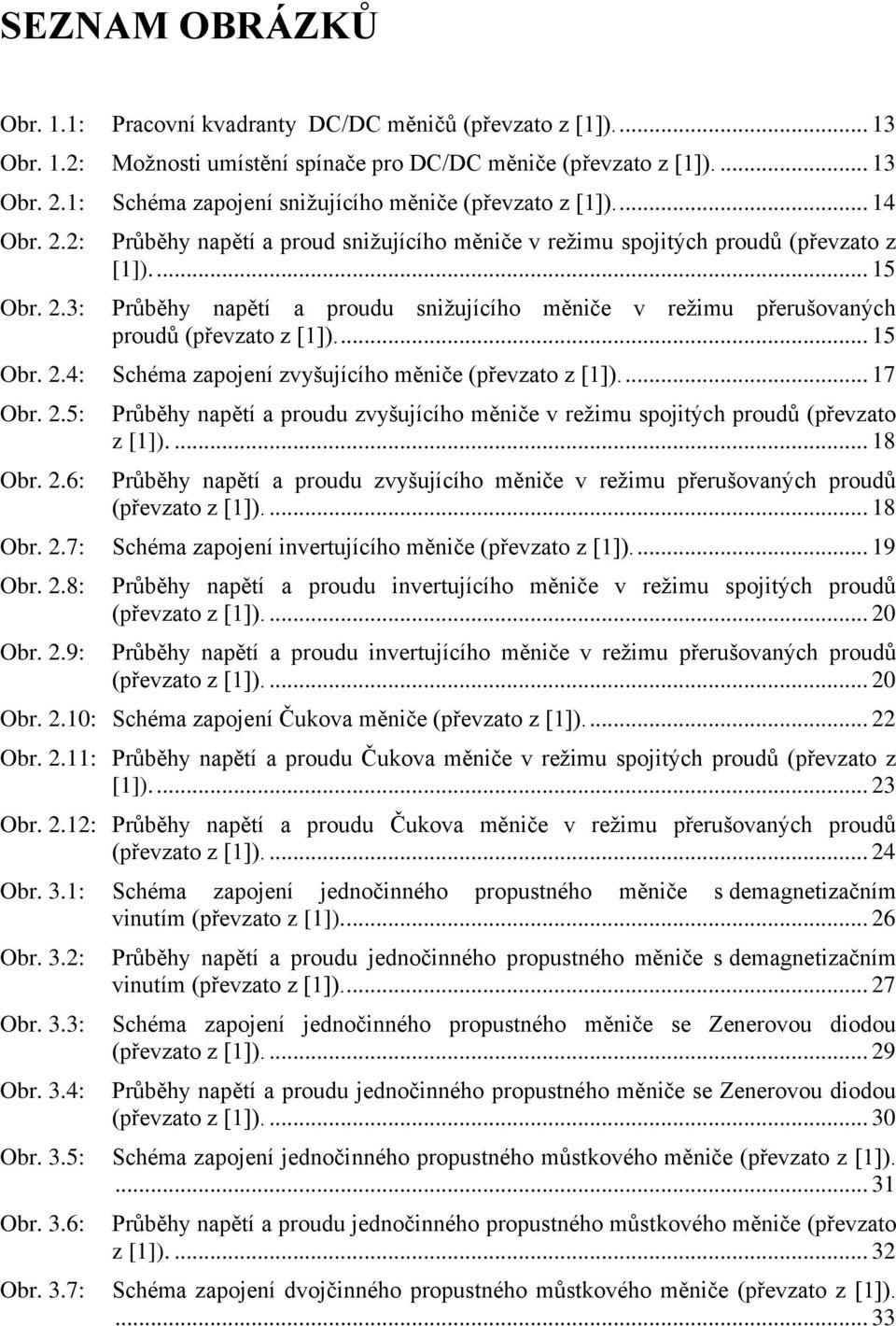

9 SEZNAM OBRÁZKŮ Obr. 1.1: Pracovní kvadranty DC/DC měničů (převzato z [1]) Obr. 1.2: Možnosti umístění spínače pro DC/DC měniče (převzato z [1]) Obr. 2.1: Schéma zapojení snižujícího měniče (převzato z [1]) Obr. 2.2: Obr. 2.3: Průběhy napětí a proud snižujícího měniče v režimu spojitých proudů (převzato z [1]) Průběhy napětí a proudu snižujícího měniče v režimu přerušovaných proudů (převzato z [1]) Obr. 2.4: Schéma zapojení zvyšujícího měniče (převzato z [1]) Obr. 2.5: Obr. 2.6: Průběhy napětí a proudu zvyšujícího měniče v režimu spojitých proudů (převzato z [1]) Průběhy napětí a proudu zvyšujícího měniče v režimu přerušovaných proudů (převzato z [1]) Obr. 2.7: Schéma zapojení invertujícího měniče (převzato z [1]) Obr. 2.8: Obr. 2.9: Průběhy napětí a proudu invertujícího měniče v režimu spojitých proudů (převzato z [1]) Průběhy napětí a proudu invertujícího měniče v režimu přerušovaných proudů (převzato z [1]) Obr. 2.10: Schéma zapojení Čukova měniče (převzato z [1]) Obr. 2.11: Průběhy napětí a proudu Čukova měniče v režimu spojitých proudů (převzato z [1]) Obr. 2.12: Průběhy napětí a proudu Čukova měniče v režimu přerušovaných proudů (převzato z [1]) Obr. 3.1: Schéma zapojení jednočinného propustného měniče s demagnetizačním vinutím (převzato z [1]) Obr. 3.2: Obr. 3.3: Obr. 3.4: Průběhy napětí a proudu jednočinného propustného měniče s demagnetizačním vinutím (převzato z [1]) Schéma zapojení jednočinného propustného měniče se Zenerovou diodou (převzato z [1]) Průběhy napětí a proudu jednočinného propustného měniče se Zenerovou diodou (převzato z [1]) Obr. 3.5: Schéma zapojení jednočinného propustného můstkového měniče (převzato z [1]) Obr. 3.6: Průběhy napětí a proudu jednočinného propustného můstkového měniče (převzato z [1]) Obr. 3.7: Schéma zapojení dvojčinného propustného můstkového měniče (převzato z [1])

10 Obr. 3.8: Průběhy napětí a proudu dvojčinného propustného můstkového měniče (převzato z [1]) Obr. 3.9: Schéma zapojení měniče typu push-pull (převzato z [1]) Obr. 3.10: Průběhy napětí a proudu push-pull měniče (převzato z [1]) Obr. 3.11: Schéma zapojení dvojčinného propustného polomůstkového měniče Obr. 3.12: Schéma zapojení blokujícího měniče (převzato z [1]) Obr. 3.13: Průběhy napětí a proudu blokujícího měniče (převzato z [1]) Obr. 8.1: Schéma zapojení zpožďovacího obvodu. (Převzato z [3]) Obr. 8.2: Schéma zapojení řídícího obvodu Obr. 8.3: Schéma zapojení budícího obvodu Obr. 8.4: Schéma zapojení výkonových spínacích prvků Obr. 8.5: Schéma zapojení výstupního usměrňovače a filtru Obr. 8.6: Závislost napětí na proudu transformátoru AC1010 (převzato z [5]) Obr. 9.1: Osazovací plán a drátové propojky řídící desky Obr. 9.2: Vrstva Bottom řídící desky Obr. 9.3: Osazovací plán pomocného výstupního plošného spoje Obr. 9.4: Vrstva Bottom pomocného výstupního plošného spoje Obr. 9.5: Osazovací plán proudového transformátoru Obr. 9.6: Vrstva Bottom plošného spoje pro proudový transformátor Obr. 9.7: Redukce pro diody Obr. 9.8: Kompletní zařízení Obr. 10.1: Měření na řídících elektrodách IGBT Obr. 10.2: Měření na sekundární straně transformátoru (25 V/dílek, 5 µs/dílek)

11 SEZNAM TABULEK Tab. 7.1: Požadované parametry navrhovaného měniče Tab. 10.2: Tabulka dosažených parametrů... 58

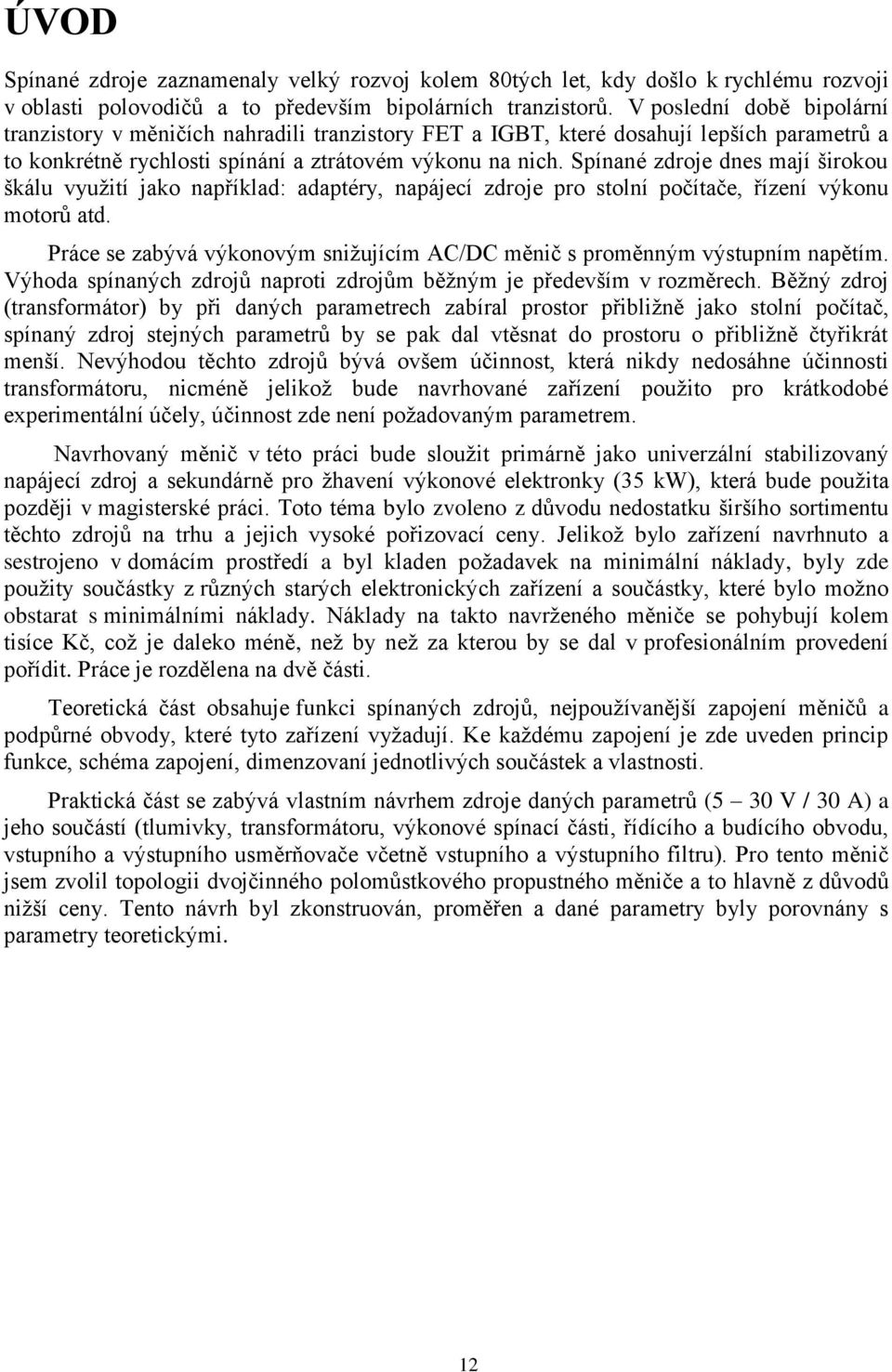

12 ÚVOD Spínané zdroje zaznamenaly velký rozvoj kolem 80tých let, kdy došlo k rychlému rozvoji v oblasti polovodičů a to především bipolárních tranzistorů. V poslední době bipolární tranzistory v měničích nahradili tranzistory FET a IGBT, které dosahují lepších parametrů a to konkrétně rychlosti spínání a ztrátovém výkonu na nich. Spínané zdroje dnes mají širokou škálu využití jako například: adaptéry, napájecí zdroje pro stolní počítače, řízení výkonu motorů atd. Práce se zabývá výkonovým snižujícím AC/DC měnič s proměnným výstupním napětím. Výhoda spínaných zdrojů naproti zdrojům běžným je především v rozměrech. Běžný zdroj (transformátor) by při daných parametrech zabíral prostor přibližně jako stolní počítač, spínaný zdroj stejných parametrů by se pak dal vtěsnat do prostoru o přibližně čtyřikrát menší. Nevýhodou těchto zdrojů bývá ovšem účinnost, která nikdy nedosáhne účinnosti transformátoru, nicméně jelikož bude navrhované zařízení použito pro krátkodobé experimentální účely, účinnost zde není požadovaným parametrem. Navrhovaný měnič v této práci bude sloužit primárně jako univerzální stabilizovaný napájecí zdroj a sekundárně pro žhavení výkonové elektronky (35 kw), která bude použita později v magisterské práci. Toto téma bylo zvoleno z důvodu nedostatku širšího sortimentu těchto zdrojů na trhu a jejich vysoké pořizovací ceny. Jelikož bylo zařízení navrhnuto a sestrojeno v domácím prostředí a byl kladen požadavek na minimální náklady, byly zde použity součástky z různých starých elektronických zařízení a součástky, které bylo možno obstarat s minimálními náklady. Náklady na takto navrženého měniče se pohybují kolem tisíce Kč, což je daleko méně, než by než za kterou by se dal v profesionálním provedení pořídit. Práce je rozdělena na dvě části. Teoretická část obsahuje funkci spínaných zdrojů, nejpoužívanější zapojení měničů a podpůrné obvody, které tyto zařízení vyžadují. Ke každému zapojení je zde uveden princip funkce, schéma zapojení, dimenzovaní jednotlivých součástek a vlastnosti. Praktická část se zabývá vlastním návrhem zdroje daných parametrů (5 30 V / 30 A) a jeho součástí (tlumivky, transformátoru, výkonové spínací části, řídícího a budícího obvodu, vstupního a výstupního usměrňovače včetně vstupního a výstupního filtru). Pro tento měnič jsem zvolil topologii dvojčinného polomůstkového propustného měniče a to hlavně z důvodů nižší ceny. Tento návrh byl zkonstruován, proměřen a dané parametry byly porovnány s parametry teoretickými. 12

13 TEORETICKÁ ČÁST 1 FUNKCE SPÍNANÉHO ZDROJE AC/DC (Alternating current / Direct current) napěťové měniče jsou obvody, které slouží k transformaci vstupního střídavého napětí na jiné stejnosměrné napětí výstupní. K přeměně napětí je využito vlastnosti transformátoru - při vyšší frekvenci dokáže přenést více energie pomocí stejného jádra. Vstupní střídavé napětí se usměrní a pomocí spínacího prvku změní na obdélníkové pulzy s proměnnou střídou a vysokou frekvencí (řádově desítky khz). Z těchto pulzů je potom pomocí akumulačních prvků stabilizováno napětí se střední hodnotou PWM (Pulse Width Modulation). DC/DC (Direct current / Direct current) Měniče můžou pracovat ve všech čtyřech kvadrantech (závisí na zapojení). V kvadrantu 1 a 3 je energie dodávána do zátěže, v kvadrantu 2 a 4 je energie dodávána zpět do měniče (viz Obr. 1.1). U všech typů měničů lze použít bud horní spínání, dolní spínání nebo jejich kombinaci (viz Obr. 1.2), zapojení spínače určuje pracovní kvadrant, ve kterém daný měnič bude pracovat. Obr. 1.1: Pracovní kvadranty DC/DC měničů (převzato z [1]). Obr. 1.2: Možnosti umístění spínače pro DC/DC měniče (převzato z [1]). 13

14 2 ZAKLANÍ TYPY ZAPOJENÍ DC/DC SPÍNANÝCH ZDROJŮ 2.1 Snižující neinvertující měnič (Step-down) Snižující měnič využívá zapojení s horním spínačem a pracuje v prvním kvadrantu. Schéma zapojení je na Obr V oblasti spojitých proudů je v jedné části cyklu tranzistor otevřen a indukčnost L se nabíjí po dobu, než je tranzistor vypnut. Po vypnutí tranzistoru indukčnost setrvává a snaží se držet konstantní proud zátěží, dokud se tranzistor opět nesepne. Dioda D slouží jako zábrana pro proud tekoucí tranzistorem a proto je přesměrován přes tlumivku. Ve vybíjecí fázi dioda v propustném směru vytvoří se zátěží a tlumivkou uzavřený obvod. Průběhy napětí a proudu na ideálním snižujícím měniči v režimu souvislých proudů lze vidět na Obr V režimu nespojitých proudů je funkce téměř stejná s tím rozdílem že střední proud I 2 může být tak mály, že v době, když je tranzistor rozepnutý klesne proud na nulu a na svorkách u x se objeví pouze napětí LC filtru. Tento stav trvá až do doby než se opět sepne tranzistor a na napětí u x začne být rovno U 1 viz Obr Ze zapojení měniče plyne, že nesmí pracovat naprázdno, jelikož by se postupnou akumulací na výstupu objevilo plné vstupní napětí. Tento problém se obvykle řeší paralelním odporem k zátěži, kde P Z >> P R. Chceme li mít na výstupu přesné napětí s co nejmenším rozkmitem je nutno přidat paralelně k zátěži vyhlazovací kondenzátor. Obr. 2.1: Schéma zapojení snižujícího měniče (převzato z [1]). Výstupní napětí tohoto měniče je dáno rovnicí U 2 = U 1. s, (2.1) kde U 2 je napětí výstupní, U 1 napětí vstupní a s je střída. Pro výpočet zvlnění proudu bez použití vyhlazovacího kondenzátoru lze použít následující rovnici I = U 1 1 s s, (2.2) f L kde I je rozkmit výstupního proudu, U 1 je vstupní napětí, s je střída, f je frekvence a L indukčnost. Tranzistor T je namáhán ve stavu rozepnutí napětím U 1, dioda naopak ve stavu sepnutí 14

15 tranzistoru napětím U 1 - U s U 1. Při vypínaní tranzistoru díky parazitní indukčnosti smyčky zdroj - tranzistor - dioda vzniká napěťový impulz, jehož velikost závisí na rychlosti rozepínání a velikosti parazitní indukčnosti smyčky. Tuto indukčnost je možno omezit zmenšením plochy smyčky a připojením bezindukčního svitkového kondenzátoru paralelně k napětí U 1, tak aby byl co nejblíže ke kolektoru tranzistoru a anodě diody. Díky tomuto faktu je nutno jak diodu, tak tranzistor dimenzovat na napětí dvojnásobné napětí vstupnímu. Obr. 2.2: Průběhy napětí a proud snižujícího měniče v režimu spojitých proudů (převzato z [1]). Obr. 2.3: Průběhy napětí a proudu snižujícího měniče v režimu přerušovaných proudů (převzato z [1]). Tranzistor je nutno proudově dimenzovat dle rovnice (2.3), tak aby maximální proud 15

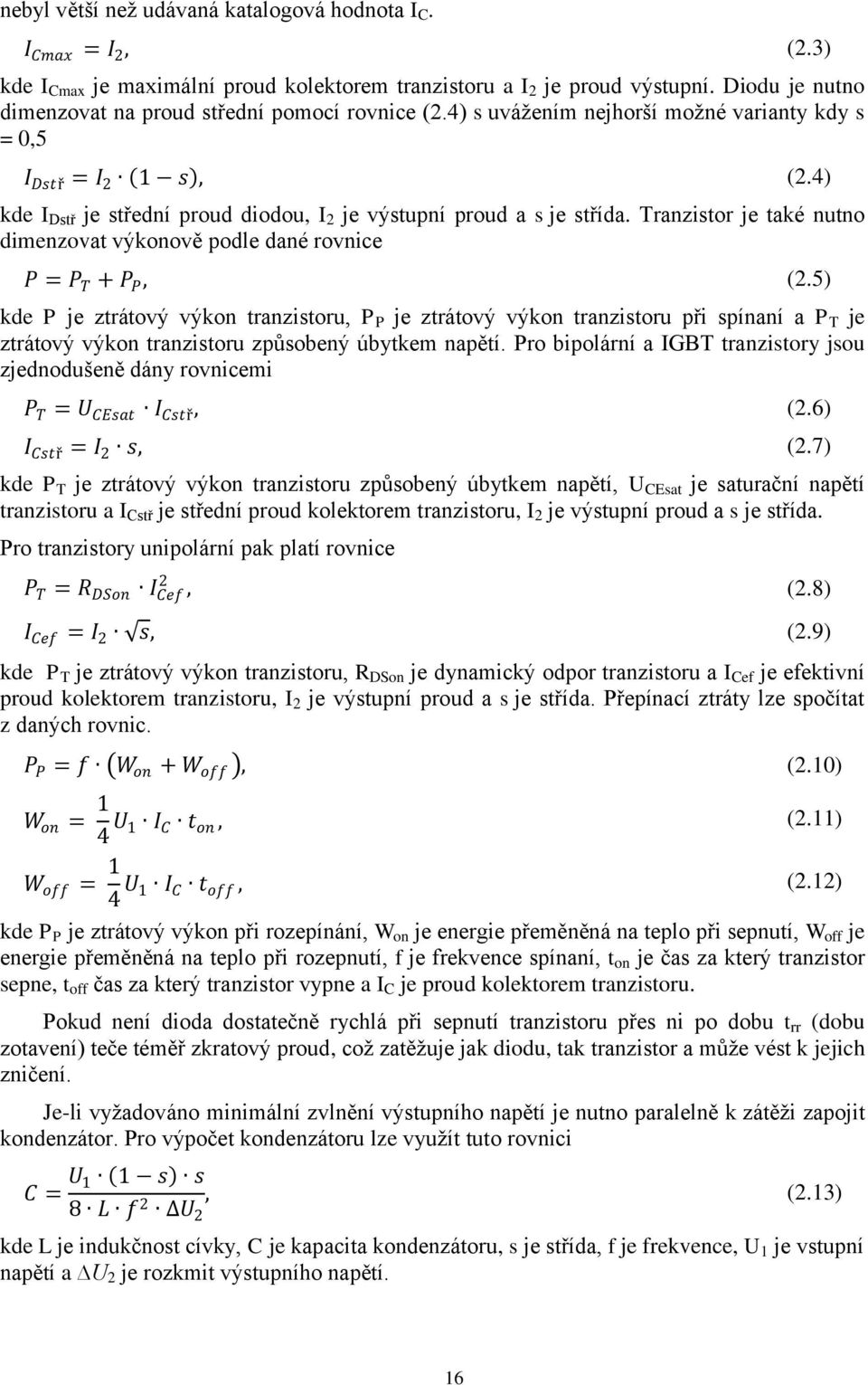

16 nebyl větší než udávaná katalogová hodnota I C. I Cmax = I 2, (2.3) kde I Cmax je maximální proud kolektorem tranzistoru a I 2 je proud výstupní. Diodu je nutno dimenzovat na proud střední pomocí rovnice (2.4) s uvážením nejhorší možné varianty kdy s = 0,5 I Dstř = I 2 1 s, (2.4) kde I Dstř je střední proud diodou, I 2 je výstupní proud a s je střída. Tranzistor je také nutno dimenzovat výkonově podle dané rovnice P = P T + P P, (2.5) kde P je ztrátový výkon tranzistoru, P P je ztrátový výkon tranzistoru při spínaní a P T je ztrátový výkon tranzistoru způsobený úbytkem napětí. Pro bipolární a IGBT tranzistory jsou zjednodušeně dány rovnicemi P T = U CEsat I Cstř, (2.6) I Cstř = I 2 s, (2.7) kde P T je ztrátový výkon tranzistoru způsobený úbytkem napětí, U CEsat je saturační napětí tranzistoru a I Cstř je střední proud kolektorem tranzistoru, I 2 je výstupní proud a s je střída. Pro tranzistory unipolární pak platí rovnice 2 P T = R DSon I Cef, (2.8) I Cef = I 2 s, (2.9) kde P T je ztrátový výkon tranzistoru, R DSon je dynamický odpor tranzistoru a I Cef je efektivní proud kolektorem tranzistoru, I 2 je výstupní proud a s je střída. Přepínací ztráty lze spočítat z daných rovnic. P P = f W on + W off, (2.10) W on = 1 4 U 1 I C t on, (2.11) W off = 1 4 U 1 I C t off, (2.12) kde P P je ztrátový výkon při rozepínání, W on je energie přeměněná na teplo při sepnutí, W off je energie přeměněná na teplo při rozepnutí, f je frekvence spínaní, t on je čas za který tranzistor sepne, t off čas za který tranzistor vypne a I C je proud kolektorem tranzistoru. Pokud není dioda dostatečně rychlá při sepnutí tranzistoru přes ni po dobu t rr (dobu zotavení) teče téměř zkratový proud, což zatěžuje jak diodu, tak tranzistor a může vést k jejich zničení. Je-li vyžadováno minimální zvlnění výstupního napětí je nutno paralelně k zátěži zapojit kondenzátor. Pro výpočet kondenzátoru lze využít tuto rovnici C = U 1 1 s s 8 L f 2 U 2, (2.13) kde L je indukčnost cívky, C je kapacita kondenzátoru, s je střída, f je frekvence, U 1 je vstupní napětí a U 2 je rozkmit výstupního napětí. 16

17 2.2 Zvyšující neinvertující měnič (Step-up) Zvyšující měnič využívá zapojení s dolním spínačem a pracuje v prvním kvadrantu. Schéma zapojení je uvedeno na Obr V režimu spojitých proudů je na začátku tranzistor T vypnutý. Po ustálení obvodu teče ze zdroje U 1 přes tlumivku L a diodu D proud do zátěže. Na tlumivce se objeví záporné napětí dané rozdílem U 1 U 2. Z toho plyne, že proud tlumivkou bude lineárně klesat. Po sepnutí tranzistoru se na tlumivce objeví napětí U 1 a teče jí narůstající proud přes uzavřený obvod L, T, U 1. Dioda je v této fázi polarizovaná v závěrném směru. Při vypnutí tranzistoru se měnič vrací do původního stavu. Průběhy napětí a proudu jsou zobrazeny na Obr V režimu nespojitých proudů může být proud I 1 tak malý, že někdy v průběhu části t 2 (Obr. 2.6), proud udržovaný tlumivkou klesne na nulu a nevede ani tranzistor T ani dioda D a zdroj je zcela odpojen. Tento stav trvá až do sepnutí tranzistoru. V idealizovaném případě pokud není tento měnič zatížen, roste výstupní napětí až do nekonečna. Z toho plyne, že měnič nemůže pracovat bez zátěže. Tento problém lze ošetřit zpětnou vazbou. Pokud chceme, aby výstupní napětí bylo konstantní je nutno využít kondenzátor C z. Obr. 2.4: Schéma zapojení zvyšujícího měniče (převzato z [1]). Výstupní napětí lze spočítat podle dané rovnice 1 U 2 = U 1 1 s, (2.14) kde U 2 je výstupní napětí, U 1 je vstupní napětí a s je střída. Z rovnice (2.14) lze také vidět, že napětí U 2 musí být vyšší než U 1 jelikož napětí u L musí být záporné, aby mohl proud na indukčnosti v jedné půlperiodě klesat a docházelo k demagnetizaci jádra. Zvlnění proudu závisí na střídě a lze vypočítat pomocí rovnice (2.15) I = U 1 s f L, (2.15) kde I je rozkmit výstupního proudu, f je frekvence, U 1 je vstupní napětí a s je střída. 17

18 Obr. 2.5: Průběhy napětí a proudu zvyšujícího měniče v režimu spojitých proudů (převzato z [1]). Obr. 2.6: Průběhy napětí a proudu zvyšujícího měniče v režimu přerušovaných proudů (převzato z [1]). Dioda je zde namáhána napětím U 2 při sepnutém tranzistoru, tranzistor je namáhán pouze, pokud je v rozpojeném stavu a to taktéž napětím U 2. Jelikož napětí U 2 je nevyšší při střídě 1, musí být napěťové dimenzování diody a tranzistoru alespoň 1,5.U 2max z bezpečnostních důvodu. Stejně jako u snižujícího měniče zde vznikají napěťové překmity na parazitních indukčnostech a je nutno je ošetřit paralelním kondenzátorem a minimální plochou smyčky. Při proudovém dimenzování musíme vzít na vědomí, že dioda je nejvíce zatěžována při nízké střídě a tranzistor naopak při střídě vysoké. Dioda je opět dimenzována na proud střední a tranzistor na proud maximální. Rovnice (2.17) udává proudové dimenzování diody a rovnice (2.16) proudové dimenzování tranzistoru. Výkonové dimenzování je stejné jako u snižujícího měniče. 18

19 I Cmax = I 1, (2.16) I Dstř = I 1 1 s, (2.17) kde I Cmax je kolektorový proud, I Dstř je střední proud diodou, I 1 je vstupní proud a s je střída. 2.3 Invertující měnič se společnou tlumivkou (Buck-boost) Toto zapojení využívá horního spínače a pracuje ve třetím kvadrantu. Schéma zapojení je možno vidět na Obr. 2.7, kondenzátor C je nutný pouze v případě že zátěž má induktivní charakter a není použit vyhlazovací kondenzátor C Z. V režimu spojitých proudů, viz Obr. 2.8, měnič funguje následovně. Předpokládáme ustálený stav, který zde nastane po pár spínacích periodách. Tranzistor T je zpočátku v rozepnutém stavu, v tomto stavu přes zátěž teče proud uzavírající se přes tlumivku a diodu. Tento proud vyvolá na tlumivce opačné napětí, a proto přibližně lineárně klesá. Sepne-li se tranzistor, na tlumivce vznikne kladné napětí vyvolané proudem uzavírajícím se přes tranzistor a proud opět téměř lineárně narůstá. Po vypnutí tranzistoru se měnič vrací do počátečního stavu. V režimu přerušovaných proudů může nastat případ, že střední hodnota proudu tlumivkou je velice malá a proud klesne na nulu dříve, než skončí doba t 2 viz Obr V této situaci je napětí na tlumivce rovno nule, z čehož plyne, že aby byla zachována energie (obsah ploch je stejný), musí napětí U 2 být vyšší než udává rovnice (2.18). Kdyby měnič pracoval bez zátěže, výstupní napětí by teoreticky rostlo do nekonečna a došlo by k zničení zařízení. Tento problém lze ošetřit opět zpětnou vazbou, popřípadě paralelním odporem k zátěži. Obr. 2.7: Schéma zapojení invertujícího měniče (převzato z [1]). 19

20 Obr. 2.8: Průběhy napětí a proudu invertujícího měniče v režimu spojitých proudů (převzato z [1]). Obr. 2.9: Průběhy napětí a proudu invertujícího měniče v režimu přerušovaných proudů (převzato z [1]). Výstupní napětí měniče je závislé na střídě a lze teoreticky měnit od nuly až do nekonečna dle rovnice (2.18) 20

21 U 2 = s s 1 U 1, (2.18) kde U 2 je výstupní napětí, s je střída a U 1 je vstupní napětí. Nevyužijeme-li filtrační kondenzátor k vyhlazení výstupního napětí je zvlnění výstupního proudu dané rovnicí I = U 1 s f L, (2.19) kde I je rozkmit proudu, U 1 je vstupní napětí, s je střída, L je indukčnost a f je frekvence. Dioda je v tomto zapojení namáhána ve stavu, kdy je tranzistor v sepnutém stavu a to napětím U 1 + U 2. Tranzistor je naopak namáhán pouze ve stavu, kdy je vypnutý a to taktéž napětím U 1 + U 2. Tranzistor se opět musí proudově dimenzovat na maximální hodnotu proudu I Cmax = I 1stř s a dioda na proud střední (2.20) I Dstř = I 1stř 1 s, (2.21) s kde I cmax je maximální proud kolektorem tranzistoru, I dstř je střední proud diodou, I 1stř je střední hodnota vstupního proudu a s je střída. 2.4 Čukuv měnič Čukuv měnič také nazývaný jako měnič se společným kondenzátorem zapojení, viz Obr. 2.10, pracuje ve třetím kvadrantu a využívá horního spínače. Na rozdíl od ostatních měničů zde kondenzátor nezajišťuje vyhlazení výstupního napětí, ale udržuje konstantní napětí pro horní spínač, a je zde naprosto nutný. Za předpokladu, že se již obvod ustálil, lze funkci měniče popsat následně. V režimu spojitých proudů je na počátku tranzistor T vypnutý a přes obě tlumivky teče proud. Proud tlumivkou L 1 se uzavírá přes zdroj, kondenzátor a diodu, proud tlumivkou L 2 přes zátěž a diodu. Jelikož je dioda v propustném stavu záporná elektroda kondenzátoru je připojena na zem. Na indukčnostech L 1 a L 2 se tedy objeví napětí -U 2, které je opačné než proudy tekoucí přes tlumivky. Z toho plyne, že proud indukčnostmi lineárně klesá. Po sepnutí tranzistoru se přes něj kladná elektroda kondenzátoru připojí na zem, což uvede diodu do nevodivého stavu. Proud I 1 nyní protéká přes tranzistor a proud I 2 přes tranzistor a kondenzátor. Napětí na indukčnostech L 1 a L 2 je rovno U 1 a je orientováno stejně jako proud, proud indukčnostmi lineárně roste. Po rozepnutí tranzistoru se měnič vrací do původního stavu. Průběhy napětí a proudu jsou zobrazeny Obr V režimu nespojitých proudů je podobný jako u ostatních měničů s rozdílem, že se týká jak proudu vstupního, tak proudu výstupního. Během času t 2 viz Obr mohou oba proudy klesnout až na nulu a tím pádem se zavře dioda. Pokud k tomu nastane, tlumivky L 1 a L 2 se spojí do série v jedné smyčce s U 1, C a U 2. Z Kirchhoffových rovnic pak plyne, že na tlumivkách bude nulové napětí. Jelikož obsah ploch s je stejný, musí se v rámci zachování energie zvýšit U 2. Pokud není obvod zatížen, stejně analogicky jako u zvyšujícího měniče, zde roste výstupní napětí až k nekonečnu. Tomuto jevu opět zabráníme zpětnou vazbou nebo paralelním odporem připojeným zátěži. 21

22 Obr. 2.10: Schéma zapojení Čukova měniče (převzato z [1]). Výstupní napětí Čukova měniče má stejnou závislost jako u měniče invertujícího a lze vypočítat z rovnice (2.18). Jelikož se Čukuv měnič využívá hlavně v aplikacích, kde je požadavek na malé zvlnění proudu jak vstupního tak výstupního, počítá se zde i zvlnění proudu na vstupu. Tyto zvlnění je možno spočítat vypočítat podle následujících rovnic I 1 = U 1 s f L 1, (2.22) I 2 = U 1 s f L 2, (2.23) kde I 1 je rozkmit proudu na tlumivce L 1, I 2 je rozkmit proudu na tlumivce L 2, U 1 je vstupní napětí, s je střída, f je frekvence, L 1 je indukčnost první tlumivky a L 2 je indukčnost druhé tlumivky. Při napěťovém dimenzování nesmíme zapomenout na kondenzátor, který je zatěžován napětím daným rovnicí (2.24) 1 U C = U 1 1 s, (2.24) kde U C je napětí na kondenzátoru, U 1 je vstupní napětí a s je střída. Dioda je napěťově namáhána, pouze pokud je tranzistor sepnut a to napětím U C. Tranzistor je namáhán napětím U C, pokud je ve vypnutém stavu. Dioda se dimenzuje na střední hodnotu proudu, která je rovna I Dstř = I 2stř, (2.25) kde I Dstř je střední proud diodou a I 2stř je výstupní hodnota středního proudu. Tranzistor je opět nutno dimenzovat na proud maximální. Hodnotu tohoto proudu lze vypočítat z dané rovnice 1 I Cmax = I 2stř 1 s, (2.26) kde I Cmax je maximální kolektorový proud tranzistorem, I 2stř je střední hodnota výstupního proudu a s je střída. 22

23 Obr. 2.11: Průběhy napětí a proudu Čukova měniče v režimu spojitých proudů (převzato z [1]). 23

24 Obr. 2.12: Průběhy napětí a proudu Čukova měniče v režimu přerušovaných proudů (převzato z [1]). 2.5 Výhody a nevýhody jednotlivých zapojení Jednotlivé zapojení měničů bez transformátoru mají své výhody a nevýhody. Touto problematikou se zabývá literatura [1] (str. 93): Měnič snižující: Vstupní proud měniče má impulsní charakter, způsobuje vf rušení, neexistuje tu však žádný kapacitní impulsní proud jako v Čukově měniči. Napěťové namáhání polovodičů je teoreticky rovno pouze vstupnímu napětí, což je výhoda oproti měniči se společnou tlumivkou a Čukovu měniči. Při konstantní střídě a úplném odlehčení měniče vzroste výstupní napětí U 2 jen na hodnotu vstupního napětí U 1. Měnič obsahuje jedinou tlumivku (nebo žádnou v případě motoru). Měnič zvyšující: Výstupní proud měniče má impulsní charakter, způsobuje vf rušení, neexistuje však žádný kapacitní impulsní proud na rozdíl od měniče Čukova. Napěťové namáhání polovodičů je teoreticky rovno výstupnímu napětí, což je mírná výhoda oproti měniči se společnou tlumivkou a Čukovu měniči. Při konstantní střídě a úplném odlehčení měniče roste výstupní napětí nekontrolovatelně do nekonečna. Měnič obsahuje jedinou tlumivku. Měnič se společnou tlumivkou (invertující měnič, blokující měnič): Výstupní i vstupní proud mají impulsní charakter, navíc při použití kondenzátoru C (při použití zátěže motorem) je zde i impulsní proud tímto kondenzátorem jako u Čukova měniče. Napěťové namáhání měniče je teoreticky rovno součtu vstupního a výstupního 24

25 napětí, je tedy vždy větší než vstupní a než výstupní. To je nevýhoda. Při konstantní střídě a úplném odlehčení měniče roste výstupní napětí nekontrolovatelně do nekonečna. Měnič obsahuje jedinou tlumivku. Čukův měnič: Vstupní i výstupní proud mají jen malé zvlnění, způsobují tedy jen velmi malé vf rušení. Zato však proud kondenzátorem C má impulsní charakter a způsobuje vf rušení. Napěťové namáhání polovodičů je stejné jako u měniče se společnou tlumivkou a je tedy nevýhodné. Při konstantní střídě a úplném odlehčení měniče roste výstupní napětí nekontrolovatelně do nekonečna. Měnič obsahuje dvě tlumivky, což je nevýhoda ve srovnání s měničem se společnou tlumivkou. 3 MĚNIČE S TRANSFORMÁTOREM 3.1 Výhody měničů s transformátorem U výkonových měničů je často vyžadováno galvanické oddělení od sítě. Toho lze dosáhnout pomocí vysokofrekvenčního impulzního transformátoru. Dále pak umožňují, aby výstupní napětí bylo daleko větší nebo menší než napětí vstupní. Transformátory bývají rozměrově přibližně stejné jako tlumivky použité v těchto zapojeních. 3.2 Jednočinný propustný měnič s demagnetizačním vinutím Jedná se o modifikované zapojení měniče snižujícího. Schéma zapojení viz Obr Tento měnič je vhodný pro přenos středních výkonů, jelikož se proud přenášející výkon nepodílí na sycení jádra (teče jak na primární, tak na sekundární straně a magnetické účinky se kompenzují). V režimu režimu spojitých proudů, po ustálení stavu je na počátku je tranzistor vypnutý, proud protéká přes tlumivku, zátěž a diodu D 0. Po sepnutí tranzistoru se na primární straně transformátoru objeví napětí U 1 které se přetransformuje na stranu sekundární v poměru dle dané rovnice U 2 = N 2 N 1 U 1, (3.1) kde U 2 je výstupní napětí, N 2 je počet závitů sekundárního vinutí, N 1 je počet závitů primárního vinutí a U 1 je vstupní napětí. Proud transformátorem je stejnosměrný, proto magnetický tok narůstá a těsně před vypnutí tranzistoru dosáhne svého maxima. Napětí na sekundární straně vyvolá proud uzavírající se přes D 1 tlumivku a zátěž. Po sepnutí tranzistoru se obvod vrací do původního stavu. Jelikož by se postupem času jádro přesytilo a na 25

26 tranzistoru vznikaly napěťové špičky, je zde nutný demagnetizační obvod. Průběhy napětí a proudu lze vidět na Obr Obr. 3.1: Schéma zapojení jednočinného propustného měniče s demagnetizačním vinutím (převzato z [1]). V režimu přerušovaných proudů zařízení pracuje obdobně jako snižující měnič. Naprázdno zde výstupní napětí dosáhne hodnoty dle dané rovnice U výstmax = N 2 N 1 U 1, (3.2) kde U výstmax je maximální hodnota výstupního napětí, U 1 je napětí vstupní, N 1 je počet závitů primárního vinutí a N 2 počet závitů sekundárního vinutí transformátoru. Jelikož používá měnič transformátor, rovnici pro výpočet výstupního napětí v závislosti na střídě musíme doplnit o transformační poměr. Výstupní napětí pak lze vypočítat jako U výst = U 1 N 2 N 1 s, (3.3) kde U výst je výstupní napětí, U 1 je napětí vstupní, N 2 je počet závitů sekundárního vinutí transformátoru, N 1 je počet závitů primárního vinutí transformátoru a s je střída. Tranzistor je nutno dimenzovat podle uvedené rovnice (U 1 je napětí na vinutí při demagnetizaci a liší se podle použité metody). U CEmax = U 1 + U 1, (3.4) kde U CEmax je maximální dovolené napětí na kolektoru tranzistoru, U 1 je napětí vstupní a U 1 je demagnetizační napětí. Použijeme li demagnetizační vinutí je napětí U 1 dáno následující rovnicí U 1 = N 3 N 1 U 1, (3.5) kde U 1 je demagnetizační napětí, N 3 je počet závitů demagnetizačního vinutí, N 1 je počet závitů primárního vinutí transformátoru a U 1 je napětí vstupní. Poměr N 3 ku N 1 se u tohoto zapojení volí podle napětí, které požadujeme na výstupu, na úkor namáhání tranzistoru. 26

27 Obr. 3.2: Průběhy napětí a proudu jednočinného propustného měniče s demagnetizačním vinutím (převzato z [1]). 27

28 Jelikož je nutno jádro před dalším cyklem plně demagnetizovat, jsme omezeni danou rovnicí s max = t 1 t 1 + t demag = N 1 N 1 + N 3, (3.6) kde s max je maximální možná střída, t 1 je čas ve kterém je tranzistor v sepnutém stavu, t demag je čas, ve kterém probíhá demagnetizace, N 1 je počet závitů primárního vinutí transformátoru a N 3 je počet závitů demagnetizačního vinutí. Z rovnice (3.6) plyne, že při N 3 > N 1 střída může být vyšší než 0,5 a dosáhneme vysokého výstupního napětí nicméně napětí U 1 bude vysoké a tranzistor bude více namáhán. Zvolíme li N 3 < N 1 střída bude limitována na maximální hodnotu 0,5 a napětí na výstupu bude menší než napětí vstupní. V praxi je tranzistor ještě zatěžován napěťovými překmity, které lze omezit pomocí stejných metod jako u měniče snižujícího, nicméně je nelze úplně odstranit. Diody propustného měniče je nutno dimenzovat na napětí podle následujících rovnic U D0,1max = N 2 N 1 U 1, (3.7) U D2max = N 3 N 1 U 1 + U 1, (3.8) kde U D0,1max je maximální napětí na diodě D 0 a D 1, U d2max je maximální napětí na diodě D 2, N 1 je počet závitů primárního vinutí transformátoru, N 3 je počet závitů demagnetizačního vinutí, N 2 je počet závitů sekundárního vinutí a U 1 je napětí vstupní. Tranzistor je nutno dimenzovat na proud maximální podle vztahu (3.9) I Cmax = I výst N 2 N 1 a diody na proud střední (3.9) I D1stř = I výst s, (3.10) I D0stř = I výst 1 s, (3.11) I D2stř = I 3 2 s, (3.12) kde I Cmax je maximální proud kolektorem tranzistoru, I D1stř je střední proud diodou D 1, I D0stř je střední proud diodou D 0, I D2stř je střední proud diodou D 2, I výst je výstupní proud, N 1 je počet závitů primárního vinutí transformátoru, N 2 je počet závitů sekundárního vinutí, I 3 je demagnetizační proud a s je střída. 3.3 Jednočinný propustný měnič se Zenerovou diodou Zařízení pracuje na stejném principu jako propustný měnič s demagnetizačním vinutím. Jediný rozdíl je zde způsob demagnetizace jádra, která je prováděna pomocí Zenerovy a Schottkyho diody viz Obr Průběhy napětí a proudu pak na Obr

29 Obr. 3.3: Schéma zapojení jednočinného propustného měniče se Zenerovou diodou (převzato z [1]). Demagnetizační obvod pracuje tak, že v čase t 2 se přes primární vinutí transformátoru, Zenerovu diodu a Schottkyho diodu uzavírá demagnetizační proud. Velikost tohoto proudu je závislá na součtu závěrného napětí U ZD Zenerovy a propustného napětí U F Schottkyho diody. Jelikož energie jádra transformátoru při vybíjení klesá, musí klesat i demagnetizační proud a to podle uvedené rovnice I µ t = I µmax U ZD + U F L 1 t, (3.13) kde I µ (t) je demagnetizační proud v čase t, I µmax je maximální hodnota demagnetizačního proudu, U ZD je napětí Zennerovy diody, U F je úbytek napětí na Schottkyho diodě, L 1 je indukčnost transformátoru a t je čas. Z toho plyne, že čas potřebný k demagnetizaci je roven t demag = U 1 U ZD + U F t 1, (3.14) kde t demag je čas, za který se obvod demagnetizuje, U 1 je napětí vstupní, U ZD je napětí Zennerovo, U F je napětí na Schottkyho diodě a t 1 je čas, kdy je tranzistor sepnut. Opět je zde nutno zaručit, aby doba t demag byla menší než doba t 1 podle rovnice (3.6). Při použití Zenerovy a Schottkyho diody je demagnetizační napětí U 1 dáno součtem U ZD a U F. Proto je nutno tranzistor dimenzovat následně U CEmax = U 1 + U 1. (3.15) kde U CEmax je maximální napětí mezi kolektorem a emitorem tranzistoru, U 1 je vstupní napětí a U 1 je demagnetizační napětí. Diody D 1 a D 2 se dimenzují stejně jako v předchozím případě. 29

30 Obr. 3.4: Průběhy napětí a proudu jednočinného propustného měniče se Zenerovou diodou (převzato z [1]). Proudové dimezování součástek je taktéž stejné jako u propustného měniče s demagnetizačním vinutím jen s rozdílem, že zde přibude Schottkyho dioda D 3 a Zennerova dioda ZD. Jelikož jádro transformátoru obsahuje po vypnutí tranzistoru energii rovnu 30

31 W 1 = 1 2 L 2 1 I max, (3.16) kde W 1 je energie jádra transformátoru, L 1 je indukčnost transformátoru a I max je maximální proud primárním vinutím transformátoru. Je zde nutnost dimenzovat ZD na výkon dle dané rovnice P ZD = 1 2 U 1 I max s, (3.17) kde P ZD je ztrátový výkon Zennerovy diody, U 1 je vstupní napětí, I max je maximální proud primárním vinutím transformátoru a s je střída. Z rovnice (3.17) plyne, že proudové zatížení diod ZD a D 3, které je rovno I ZD,D3 = P ZD U ZD, (3.18) kde I ZD,D3 je proud Zennerovou a Schottkyho diodou, P ZD je ztrátový výkon Zennerovy diody a U ZD je Zennerovo napětí. 3.4 Jednočinný propustný můstkový měnič Měnič pracuje stejně jako měnič s demagnetizačním vinutím s poměrem N 3 / N 1 = 1. Toto zapojení je vhodné pro vysoké výkony, jelikož se zde neuplatní rozptylová indukčnost mezi primárním a demagnetizačním vinutím, nevznikají zde vysoké napěťové překmity. Tranzistor je tedy namáhán pouze napětím U 1. Nevýhodou je ovšem fakt, že jsou zde dva tranzistory v sérii a tak ztráty na nich budou dvojnásobné. Další nevýhodou je spínání tranzistorů, které musí být ve fázi, ale zároveň musí být galvanicky oddělené (lze řešit např. optočlenem nebo oddělovacím transformátorem). Demagnetizace vinutí je zde zabezpečena pomocí dvojice diod viz Obr Obr. 3.5: Schéma zapojení jednočinného propustného můstkového měniče (převzato z [1]). Průběhy napětí a proudu na měniči viz Obr V čase t 1 pracuje jako klasický propustný měnič s tím rozdílem, že se spínají oba tranzistory najednou. V čase t 2 neteče na sekundární straně transformátoru proud a proto zaniká i proud primární. V této části se ovšem otevřou diody D demag, tím se přes primární vinutí uzavře demagnetizační proud, který na vinutí vyvolá opačné napětí než v čase t 1. Jelikož napětí na primární straně má stejnou velikost pouze 31

32 opačnou polaritu jak v čase t 1, platí t demag t 1, (3.19) kde t demag je čas nutný pro demagnetizaci jádra transformátoru a t 1 je čas, ve kterém je tranzistor sepnut. Z rovnice (3.19) lze tedy vidět, že maximální střída je 0,5. Obr. 3.6: Průběhy napětí a proudu jednočinného propustného můstkového měniče (převzato z [1]). 32

33 3.5 Dvojčinný propustný můstkový měnič Jedná se o propustný měnič doplněný o můstkové spínání na primární straně transformátoru. Toto zapojení se používá na velmi vysoké výkony a nevyžaduje demagnetizační obvod. Nevýhodou je složité spínání tranzistorů (zajištění nulové střední hodnoty napětí a prodlevy mezi sepnutí jednotlivých větví). Schéma zapojení je zobrazeno na Obr Obr. 3.7: Schéma zapojení dvojčinného propustného můstkového měniče (převzato z [1]). Funkce měniče spočívá ve protifázovém spínaní větve T 1, T 4 větve T 2, T 3. Není li měnič zatížen, je v první půl periodě na začátku sepnutá větev T 1, T 4. Na primárním vinutí se tedy objeví napětí u 1 a magnetický tok vzroste na hodnotu +Ф μmax, po ukončení doby t 1 se otevřou diody D 1 a D 2, přes které poteče demagnetizační proud. V druhé půlperiodě se děj opakuje pro větev T 2, T 3. Je-li měnič zatížen, při sepnutí první větve narůstá magnetický tok na hodnotu +Ф μmax/2, při sepnutí větve je napětí na primárním vinutí opačné a proto magnetický tok klesne na hodnotu -Ф μmax/2. Průběhy napětí a proudu jsou znázorněny na Obr. 3.8, čárkovaný průběh zachycuje stav při prvním sepnutí tranzistorů. 33

34 Obr. 3.8: Průběhy napětí a proudu dvojčinného propustného můstkového měniče (převzato z [1]). 34

35 3.6 Dvojčinný propustný push-pull měnič Není li vyžadován tak velký výkon jako u můstkového zapojení lze využít tzv. push-pull zapojení. Zapojení pracuje pouze se dvěma tranzistory, které jsou spínány v protifázi, viz Obr Nevýhodou měniče je nutnost dvou primárních vinutí. Další nevýhodou je zde fakt, že tranzistor je při sepnutí namáhán napětím 2U 1 a jelikož v reálu není možno vyrobit dokonale těsnou vazbu vinutí L 1A a L 1B, vznikají zde napěťové špičky při vypínání tranzistorů. Proudové dimenzování obou vinutí může být menší 2 krát, než u měniče s jedním vinutím, což je výhodou tohoto zapojení. Obr. 3.9: Schéma zapojení měniče typu push-pull (převzato z [1]). V první půlperiodě je sepnutý tranzistor T 1 a proud protéká přes vinutí L 1A. V případě, že měnič není zatížen, demagnetizace probíhá přes diodu D 1, v druhé periodě se děj opakuje pro tranzistor T 2 a diodu D 2. Průběhy napětí a proudu viz Obr

36 Obr. 3.10: Průběhy napětí a proudu push-pull měniče (převzato z [1]). 36

37 3.7 Dvojčinný propustný polomůstkový měnič Zapojení pracuje na principu rozdělení vstupního napětí (např. pomocí kapacitního děliče C 1 = C 2 ). Schéma zapojení je uvedeno na Obr Výhodou tohoto zapojení je stejná funkce jako plně můstkového zapojení za použití pouze jednoho primárního vinutí a 2 tranzistorů. Nevýhodou je vyšší proud primárním vinutím, jelikož je napětí rovno u 1 = U 1 2, (3.20) kde u 1 je napětí na primárním vinutí transformátoru a U 1 je vstupní napětí. Z rovnice (3.20) plyne, že proud je při stejném výkonu dvojnásobný. Funkci tohoto zapojení je možné popsat takto. V jedné periodě je otevřen tranzistor T 1, přes který se uzavírá proud obvodem C 1, T 1, L 1. V této periodě se magnetický tok zvyšuje, jelikož napětí u 1 je kladné. V druhé části periody se otevře tranzistor T 2 a proud se uzavře přes obvod C 2, T 2, L 1. Jelikož je nyní napětí u 1 záporné, magnetický tok klesá. Tento cyklus se opakuje. Průběhy napětí a proudu jsou obdobné, jako u push-pull měniče s tím rozdílem, že je zde pouze jedno primární vinutí. Diody D T1 a D T2 jsou ochranné diody tranzistorů. Tranzistory T 1 a T 2 se zde většinou používají jako funkční blok s vestavěnýma ochrannými diodami. Obr. 3.11: Schéma zapojení dvojčinného propustného polomůstkového měniče. 3.8 Blokující měnič Zapojení vychází z invertujícího měniče doplněného o transformátor. U tohoto měniče závisí sycení jádra přímo na odebíraném proudu, a proto není vhodný pro vysoké výkony. Měnič se dá nicméně s výhodou použít, pokud je vyžadováno vysoké výstupní napětí při nízkém vstupním napětí. Toto zapojení funguje na rozdíl od propustného měniče tak, že v čase t 1 teče proud pouze primární stranou transformátoru a v čase t 2 pouze stranou sekundární. Z toho plyne, že zařízení nevyžaduje demagnetizační obvod. V zapojení není tlumivka, což značně redukuje jeho cenu. Schéma zapojení viz Obr

38 Obr. 3.12: Schéma zapojení blokujícího měniče (převzato z [1]). V oblasti spojitých proudů a v ustáleném stavu tento měnič funguje následně. Na počátku je tranzistor vypnutý. V magnetickém jádře je akumulován magnetický tok, který vyvolá proud sekundárním obvodem. Vyvolané napětí na primární i sekundární straně má tedy opačnou polaritu než při sepnutém tranzistoru a sekundární proud i 2 lineárně klesá. Po sepnutí tranzistoru se na primární straně objeví opačné napětí než v předešlém případě, toto napětí se transformuje na stranu sekundární, nicméně je zablokováno diodou v závěrném směru. Jelikož magnetický tok v jádře nemůže zaniknout okamžitě, je ze zdroje odebírán proud i 1 který lineárně roste. Po vypnutí tranzistoru se dostáváme do původního stavu. Průběhy napětí a proudu jsou uvedeny na Obr V oblasti přerušovaných proudů se měnič chová stejně jako bez transformátoru. Jelikož zařízení vyžaduje nulovou střední hodnotu napětí u 1 je nutno upravit rovnici pro výstupní napětí následovně U výst = U 1 s 1 s N 2 N 1, (3.21) kde U výst je výstupní napětí, U 1 je napětí vstupní, s je střída, N 2 je počet závitu sekundárního vinutí transformátoru a N 1 je počet závitu primárního vinutí transformátoru. Tranzistor je zde nutno napěťově dimenzovat na součet vstupního napětí a napětí demagnetizačního, které je dáno rovnicí U 1 = s 1 s U 1, (3.22) kde U 1 je demagnetizační napětí, s je střída a U 1 je vstupní napětí. Dioda je zde namáhána v závěrném směru napětím výstupním. U reálného zapojení je nutno součástky dimenzovat na větší napětí, kvůli rozptylové indukčnosti transformátoru skrze napěťové překmity. 38

39 Obr. 3.13: Průběhy napětí a proudu blokujícího měniče (převzato z [1]). Diodu je také nutno dimenzovat na střední hodnotu proudu, která je zde rovna I Dstř = I 2stř (3.23) a tranzistor na hodnotu maximální I Cmax = I 2stř 1 s N 2 N 1, (3.24) kde I Cmax je maximální proud kolektorem tranzistoru, I 2stř je střední hodnota výstupního proudu, s je střída, N 2 je počet závitů sekundárního vinutí transformátoru a N 1 je počet závitů primárního vinutí transformátoru. 39

40 4 VÝSTUPNÍ FILTRY MĚNIČŮ 4.1 Kapacitní filtr Některé měniče neobsahují na výstupu tlumivku, a proto je zde nutno zavést sběrný kondenzátor. Samotné kapacitní filtry nedosahují takových kvalit jako filtry LC a navíc svůj vstup zatěžují impulzními proudy. Výstupní kapacitu lze vypočítat dle uvedené rovnice C Z = I d t U, (4.1) kde C z je kapacita kondenzátoru, I d je proud do zátěže, U je rozkmit výstupního napětí a t je čas vybíjení kondenzátoru. 4.2 L-C výstupní filtr U většiny měničů je na výstupu přítomná tlumivka. Samotná tlumivka ovšem neumí dostatečně vyhladit výstupní napětí a proto se za ni paralelně k zátěži přidává kapacita. LC filtry mívají na výstupu velmi nízké zvlnění a nezatěžují svůj vstup pulzními proudy. Nevýhodou je velký rozdíl mezi špičkovou a střední hodnotou napětí. Indukčnost lze spočítat pomocí uvedené rovnice L = U d 1 s s, (4.2) 2 f I kde L je indukčnost tlumivky, U d je napětí na zátěže, t je čas vybíjení (u sítě volíme 8 ms), f je frekvence, s je střída a I je rozkmit výstupního proudu. Při použití tlumivky již není zapotřebí tak velký kondenzátor. Kapacitu kondenzátoru lze vypočíst pomocí dané rovnice C = U d 16 f 2 1 s s, (4.3) L U kde C je kapacita kondenzátoru, U d je napětí na kondenzátoru, f je frekvence, L je indukčnost tlumivky, U je rozkmit výstupního napětí a s je střída. 4.3 Filtr s podkritickou kapacitou Tento filtr se používá pro impulzní proudy malého odběru. Výhodou tohoto zapojení je nízká cena a dobrý tvar fázového vstupního proudu (λ = 0,95)[2]. Nevýhodou je vysokofrekvenční rušení a velké proudové namáhání kondenzátoru. Kritickou hodnotu kapacity lze spočítat dle rovnice C krit = I d 2 π f U s,ef, (4.4) kde C krit je kritická kapacita kondenzátoru, I d je proud do zátěže, f je frekvence a U s,ef je efektivní napětí zátěže. 40

41 5 USMĚRŇOVAČE PRO SPÍNANÉ ZDROJE 5.1 Vstupní usměrňovač Na vstupní usměrňovače měničů nejsou kladeny obzvláště vysoké nároky. Pro měniče vysokého výkonu (nad 2 kw) volíme šestipulzní usměrňovače s třífázovým napájením. Je-li vyžadován výkon pod 2 kw, většinou volíme Grecův můstek. Jelikož se ve většině případů měniče napájí sítovým napětím, není nutno volit rychlé diody. Usměrňovač pro výkonové měniče se dimenzují pro proud, který odpovídá 2x proudu výstupního vynásobeného transformačním poměrem transformátoru (výkonové měniče mívají účinnost větší než 75 %, zbylých 25 % je rezerva). Často se zde využívají usměrňovací moduly, které nevyžadují přídavné chlazení. 5.2 Výstupní usměrňovač Na usměrňovače výstupní je na rozdíl od usměrňovačů vstupních kladen požadavek na rychlost. Jelikož bývá na výstupu měniče poměrně vysoká frekvence (většinou desítky khz), je zde výhodné použít rychle Schottkyho diody. Koncept výstupního zesilovače volíme podle napětí na výstupu. Je-li vyžadováno na výstupu vysoké napětí, je výhodnější použít jedno sekundární vinutí a Grecův můstek (úbytky na diodách jsou zanedbatelné). Naopak je-li na výstupu nízké napětí, je výhodné využít dvoucestného usměrňovače s odbočkou na vinutí, popřípadě dvěma vinutími z důvodu polovičního úbytku. 6 ŘÍDÍCÍ OBVODY PRO SPÍNANÉ ZDROJE 6.1 Princip řízení spínaných zdrojů Spínané zdroje vyžadují řídící obvod, který vytváří obdélníkový signál o určité střídě. Tento signál se nejčastěji vytváří pomocí modulací. Nejčastěji používaná je zde PWM modulace, lze zde však využít i delta-sigma a delta modulace. Pro tento účel byla vyvinuta veliká škála integrovaných obvodů. 6.2 Zpětné vazby spínaných zdrojů Integrované obvody vytvářející PWM modulaci obsahují často také vstupy pro zpětnou vazbu. Zpětná vazba je zde realizována pomocí komparátoru, který porovnává referenční (námi utčenou hodnotu napětí) na kladné svorce komparátoru s hodnotou napětí přivedenou z výstupu obvodu na záporné svorce komparátoru. Pokud je napětí na záporné svorce větší než na svorce kladné obvod zareaguje zmenšením střídy výstupních PWM pulzů do doby než napětí na výstupu neklesne na požadovanou hodnotu. Komparátor musí být vybaven hysterezí. Kdyby tomu tak nebylo, výstup PWM pulzů by nebyl stálý a spínací ztráty tranzistorů značně vzrostly. Je-li vyžadováno napěťové oddělení řídícího obvodu, je nutno do zpětné vazby zařadit optočlen. Pokud je výstupní napětí malé, není tento člen nutný. 41

42 6.2.1 Napěťová zpětná vazba Pro napěťovou zpětnou vazbu se využívá napěťový dělič, který sníží amplitudu výstupního signálu na hodnotu vhodnou pro řídící člen (obvykle 0 5 V) Proudová zpětná vazba Pro proudovou zpětnou vazbu je nutno využít buď odporovou proudovou sondu, nebo vhodnější variantu transformátorovou proudovou sondu. Primární vinutí této sondy je jeden závit výstupního vedení měniče a sekundární vinutí je proudový snímač obsahující několik závitů. Toto napětí je poté nutno upravit odporovým děličem. 42

43 PRAKTICKÁ ČÁST 7 ZVOLENÝ TYP SPÍNANÉHO ZDROJE Pro výrobu zdroje daných parametrů, byl zvolen dvojčinný propustný polomůstkový měnič. Dané zapojení je výhodné především z hlediska ceny. Parametry spínaného zdroje jsou uvedeny v tabulce 7.1. Tab. 7.1: Požadované parametry navrhovaného měniče. U in U out I out f P out U 230 V 5 30 V 30 A 45 khz 1 kw 0,1 V 8 NÁVRH ČÁSTÍ SPÍNANÉHO ZDROJE Zařízení se skládá z více bloků, které budou dále jednotlivě popsány. Schémata jednotlivých částí jsou orientační a značení součástek v nich neodpovídá skutečnému zapojení. Kompletní zapojení s odpovídajícíma součástkami je uvedeno jako příloha A Vstupní usměrňovač Při nejvyšším napětí a nejvyšším proudu možné zátěži (30 V / 30 A) je výstupní výkon P out = U I = = 900 W. (8.1) Jelikož měnič nebude mít stoprocentní účinnost, bylo počítáno s účinností 50% P in = P out η = 900 = 1800 W, (8.2) 0,5 reálná účinnost by měla přesahovat 80%. Nicméně je nutno součástky předimenzovat, protože většina integrovaných můstkových usměrňovačů nelze přídavně chladit a při trvalých proudech udávaných výrobci dlouhodobě nevydrží. Usměrňovače se dimenzují na proud, který lze vypočítat z výkonu, vypočítaného ve vztahu (8.2) I in = P in U in = = 7,82 A. (8.3) Nejbližší vyšší vyráběná hodnota usměrňovacího můstku je 10 A. V případě nouze by bylo možno zvolit i usměrňovač s maximálním proudem 6 A. 43

44 8.2 Vstupní filtr Jako vstupní filtr zde byl použit samotný kondenzátor. Jelikož je požadován na vstupu malý rozkmit napětí (10%), bude kapacita kondenzátoru poměrně velká. C Z = I in t = 7,82 = 3,128 mf. (8.4) U 20 Zvolena byla hodnota 2,2mF, z důvodu dostupnosti. Kondenzátor musí být dimenzován na napětí dané rovnicí (8.5) U Cmax = U IN 2 = = 325,26 V. (8.5) Nejbližší vyšší vyráběná hodnota je 350V. Dále je nutno, aby měl kondenzátor malý sériový odpor ESR (Equivalent Series Resistance). 8.3 Zpožďovací obvod Vysoká filtrační kapacita na vstupu při prvotním sepnutí způsobovala velké proudové rázy. Proto bylo zde nutno použít zpožďovací obvod. Zpožďovací obvod při zapnutí zařízení zapojí k usměrňovači do série odpor, který omezí vstupní proud do doby, než se kondenzátor nabije. Po určitém časovém intervalu musí obvod samovolně odpor nahradit zkratem. Jako zpožďovací obvod bylo využito relé řízené tyristorovým obvodem s RC článkem. Schéma zapojení obvodu je zobrazeno na Obr Funkce obvodu je následovná. Kondenzátor C 1 snižuje sítové napětí. Přes usměrňovač se postupně nabíjí kondenzátor C 4 proudem, jenž je omezený odporem R 3 (R 3 a C 4 určují časovou konstantu obvodu). Poté co napětí na kondenzátoru C 4 dosáhne 0,7 V, tyristor T 1 se sepne, začne protékat proud vinutím relé K 2 a odpor R 1 se zkratuje. Po sepnutí tyristoru se přes odpor R 4 uzavře proud, který sepne tranzistor odvádějící nepotřebný proud z hradla tyristoru. 44

45 Obr. 8.1: Schéma zapojení zpožďovacího obvodu. (Převzato z [3]). 8.4 Řídící obvod Jako řídící člen obstarávající PWM modulaci a funkci zpětných vazeb byl zvolen integrovaný obvod TL494IN, který není cenově náročný a je běžně dostupný. Obvod TL494IN obsahuje tyto možnosti: PWM modulace pro můstkové zapojení měniče, nastavení frekvence pomocí externího RC článku a trimeru, dvou zpětných vazeb pomocí komparátorů a nastavení zpoždění mezi spínáním obou větví (z důvodu ne nulové doby zotavení spínacích prvků). Zapojení obvodu je dané výrobcem [4] viz Obr Řídící obvod je napájen stejnosměrným napětím 18 V z pomocného transformátoru o maximálním výkonu 10W. Pro zvolenou frekvenci jsou hodnoty C 14 a R 23 rovny: C T = 1 1 = f R T = 1,11 nf. (8.6) Zvolen byl kapacitor z nejbližší vyšší kapacitou 1,2 nf. Pro dolaďění obvodu zde byl použit trimr U 4 = 10 kω a odpor R 23 = 10 kω. Dále bylo nutno určit referenční hladinu pro napěťovou a proudovou zpětnou vazbu. Pro proudovou vazbu byla zvolena hodnota 0,5 V z důvodu většího rozsahu regulace omezeného napětím proudového transformátoru. Jelikož je referenční hodnota napětí TL494 rovna 5 V, je zde nutno použít napěťový dělič 1:10, při čemž hodnota R 11 je dána výrobcem kvůli hysterezi 45

46 komparátorů (+-25 mv). Hodnota R 7 bude potom rovna: R 7 = U 2 R 8 0,5 4,7 103 = = 522,2 Ω, (8.7) U ref U 2 5 0,5 zvolena byla nejbližší vyšší hodnota 560 Ω. Pro napěťovou vazbu bylo nutno referenci zvolit menší než 4 V z důvodu minimálního výstupního napětí a velikosti odporového děliče vazby, který musí také v poruchovém stavu dostatečně omezit proud ochranou zenerovou diodou. Proto bylo s rezervou zvoleno komparační napětí 2,5 V, což odpovídá dělícímu poměru odporového děliče 1:1. Ze zvoleného komparačního napětí vyplývá hodnota R 36 = 4,7 kω. Obr. 8.2: Schéma zapojení řídícího obvodu. 8.5 Budící obvod Budící obvod má za úkol zesílit výstup řídícího obvodu TL494IN a zároveň jej oddělit od výkonové části. Tento obvod je napájen ze stejného transformátoru jako řídící obvod. Schéma zapojení je zobrazeno na Obr

47 Obr. 8.3: Schéma zapojení budícího obvodu. Pro zesílení signálu bezprostředně za řídícím obvodem byly využity tranzistory IRF510 (Q 3 a Q 6 ) typu MOSFET (Metal Oxide Semiconductor Field Effect Transistor) s parametry: U G = V (pro saturaci), I C = 22 A, U R = 100 V. Výstupy tranzistorů Q 3 a Q 6 jsou připojeny na feritové impulzní transformátory s transformačním poměrem n = 1. Páry diod D 1, D 4 a D 8, D 9 slouží jako demagnetizační obvod pro impulzní transformátory (demagnetizační napětí bylo zvoleno 30 V). Sekundární obvod slouží k odstranění napěťových špiček a stabilizaci napětí pro bázi výkonového členu. 8.6 Výkonová spínací část Jako výkonový spínací prvek byl zvolen polomůstkový IGBT blok KF2 20EI pro 1200 V a 100 A, z důvodu výprodeje těchto součástek za zlomkovou cenu. Tato součástka je zde velmi naddimenzována a bylo by možné použít tranzistory s podstatně menším výkonem dle následujících výpočtů. Maximální teoretická hodnota proudu tekoucím jedním spínacím prvkem je přibližně I Cmax = P U 1 = = 7,27 A. (8.8) Protože tranzistory jsou dimenzovány na proud maximální (vzhledem ke vznikajícím proudovým špičkám) je vhodné zvolit tranzistory na vyšší proud, než je vypočten z rovnice (8.6). V tomto případě by byl např. vyhovující tranzistor pro 400V a 15A. Zvolený IGBT blok vyžaduje přídavné chlazení, které lze vypočítat jako součet ztrát na vedení a ztrát na spínání. Parametry této součástky jsou: U f (100A) = 2,4 V, R θjc = 0,18 K/W, R θcf = 0,025 K/W (při použití teplovodivé pasty), t on = 600 ns a t off = 300 ns. Ztráty vedením součástky jsou potom 47

48 P T = U f I T = 2,4 7,27 = 17,45 W. (8.9) Ztráty při sepnutí tranzistoru lze spočítat pomocí daných rovnic W on = 1 4 U 1 I C t on = , = 179,93 µw, (8.10) W off = 1 4 U 1 I C t off = , = 89,96 µw, (8.11) P P = f W on + W off = , , = 16,20 W. (8.12) Výkon P p je nutno vynásobit dvakrát, neboť IGBT blok obsahuje 2 tranzistory, při čemž se oba spínají v jedné periodě. Celkové ztráty jsou potom P Tztr = P T + 2 P P = 17, ,20 = 49,85 W. (8.13) Zvolen byl teplotní rozkmit 40 C. Chladič pro tuto součástku lze vypočítat dle dané rovnice R θch = T P R θjc R θcf = 40 49,85 0,18 0,025 = 0,597 K W 1 (8.14) Kapacitní dělič, který je pro toto zapojení nezbytný, byl zvolen z důvodu dostupnosti z kondenzátorů používaných v počítačových zdrojích 330 µf / 350V. Byly využity vždy dva kondenzátory paralelně pro snížení ESR a zvýšení kapacity. Za výstup IGBT tranzistorů, je nutno zařadit odlehčovací RC člen, z důvodu vysoké indukčnosti transformátoru. Schéma zapojení výkonové části je uvedeno na Obr Obr. 8.4: Schéma zapojení výkonových spínacích prvků. 48

49 8.7 Transformátor Jelikož se jedná o transformátor impulzní, byla zvolena feritové jádra ze starých černobílých televizních přímačů z důvodu dostupnosti. Na primárním vinutí transformátoru je napětí přibližně 165 V. Maximální požadované napětí měniče je 30V. Z uvedených dvou napětí lze pak vypočítat transformační poměr n = = 0,182. (8.15) Protože je nutno počítat se ztrátami na vedení a výstupním usměrňovači, byl zvolen transformační poměr 0,25. Pro zvolená jádra je B max = 0,2 T a S FE = 227 µm 2. Počet závitů primárního vinutí lze vypočítat pomocí rovnice N 1 = U 1 4 B max S FE f = , = 20,19 z. (8.16) Jelikož tato hodnota není realizovatelná, byla zaokrouhlena na 21 závitů. Poté počet závitů sekundární strany transformátoru bude roven N 2 = N 1 n = 21 0,25 = 5,25 z. (8.17) Zvoleno bylo 6 závitů. Proud protékající primárním obvodem lze vypočítat dle rovnice (8.16) pomocí výkonu, který je přibližně 1,2 kw I 1 = P U 1 = = 7,27 A. (8.18) Pro zvolenou proudovou hustotu J = 3 A/m 2 je pak požadovaný průřez vodiče S 1 = I 1 J = 7,27 3 = 2,42 mm2. (8.19) Sekundární stranou vinutí teče proud 30 A, nicméně pouze v jedné půlperiodě, požadovaný průřez vodiče je potom S 2 = I 2 2 J = = 5 mm2. (8.20) Jelikož se při vysokých frekvencích uplatňuje skin efekt, je nutné vypočítat hloubku vniku δ = 75 f = = 0,354 mm. (8.21) Hloubku vniku je nutno vynásobit dvěma, protože proud teče celým povrchem vodiče d max = 2 δ = 2 0, = 0,707 mm. (8.22) Jako vodiče byly zvoleny: pro primární stranu vinutí měděné lanko s průřezem 10 mm 2 a pro sekundární stranu vinutí měděné lanko s průřezem 20 mm 2. Vinutí byla předimenzována, aby byl na sekundárním vinutí co nejmenší úbytek napětí. 49

50 8.8 Tlumivka Jelikož se jedná o zdroj stabilizovaný, byl vyžadován malý rozkmit výstupního proudu 0,1 A. Maximální proud tekoucí sekundárním obvodem je 30A, stejně jako u transformátoru byla tlumivka předimenzována, tedy bylo využito 2x paralelní vinutí pásovinou s průřezem 10 mm 2. Hodnota indukčnosti byla vypočtena v nejhorším možném případě (s = 0,5) z dané rovnice L = U d 1 s s = ,5 0,5 = 0,833 mh. (8.23) 2 f I ,1 8.9 Výstupní usměrňovač Výstupní usměrňovač musí být navržen tak, aby diody na výstupu měli mnohem menší dobu zotavení než je pracovní perioda (T >> t rr ). Z tohoto důvodu byly zvoleny Schottkyho diody, které tyto požadavky splňují. Protože je výstupní napětí poměrně malé, byl zvolen klasický dvoucestný usměrňovač, znázorněn na Obr Diody v tomto usměrňovači je nutno dimenzovat na polovinu výstupního proudu (který je roven 30 A). Před usměrňovač je zapojen odlehčovací RC článek pro omezení napěťových překmitů. Obr. 8.5: Schéma zapojení výstupního usměrňovače a filtru. 50

51 8.10 Výstupní filtr Vzhledem k tomu, že propustný měnič obsahuje na výstupu tlumivku, jsou požadavky na výstupní kapacitu kondenzátoru poněkud menší. Protože bude kondenzátor zatěžován vysokými proudy, je nutno, aby měl malý ESR. Rozkmit napětí byl zvolen 0,1V. Výstupní kondenzátor musí být dimenzován na maximální možné napětí U Cmax = U 1 n = 165 0,5 = 82,5 V, (8.24) v případě, že by selhala zpětná vazba. Nejbližší vyšší vyráběná hodnota je 100V. Kapacita kondenzátoru lze vypočítat pomocí rovnice C = U d 16 f 2 L U 1 s s = , ,1 0,25 = 2,78 µf. (8.25) Pro dosažení lepších parametrů zde byly zvoleny kapacitory 2x 220 µf 350 V z počítačových zdrojů paralelně pro snížení ESR a jeden fóliový kondenzátor 0,1 µf 400V pro odfiltrování rychlých zákmitů. Dále bylo nutno ověřit, zda rezonanční kmitočet LC filtru leží pod pracovním kmitočtem měniče pomocí následující rovnice f 0 = 1 2 π L C = 1 2 π 0, = 262,88 Hz. (8.26) Napěťová zpětná vazba Jelikož je výstupní napětí malé (max. 65V při poruchovém stavu), nebylo nutno řídící a sekundární část galvanicky oddělovat, a tak zde bylo využito přímé snímání pomocí napěťového děliče. Protože je požadované výstupní napětí omezeno zdola 5 V a shora 30 V, je nutno použít 2 rezistory a jeden potenciometr. Potenciometr byl zvolen 10 kω. Poté hodnoty R 9 a R 10 lze spočítat z dané soustavy rovnic: R = 27,5 R 9 2,5 R 10 R = 2,5 2,5 => R 10 = R 9 R R 9 = 27,5 2,5 => R 9 = 2 kω, R 10 = 12 kω. (8.27) 8.12 Proudová zpětná vazba Proudová vazba je realizována snímacím proudovým transformátorem a odporovým děličem se 3 odpory. Proudové omezení bylo zvoleno na 8 A (1,84 kw), což je sice více než v zadání, nicméně součástky jsou na tento výkon dimenzovány. Byly zvoleny hodnoty R 32 = 1,8 kω a R 33 = 22 kω. Hodnota odporu děliče pak bude: R 34 = U 2 R 33 1, ,5 21, = 1, = 4,05 kω. (8.28) U ref U 2 2,3 0,5 51

52 Zvolena byla hodnota nejbližší nižší 3,9 kω. Pro proudový transformátor byl z Obr. 8.6 zvolen odpor R 39 = 470 Ω. Obr. 8.6: Závislost napětí na proudu transformátoru AC1010 (převzato z [5]). 9 NÁVRH PLOŠNÝCH SPOJŮ Celé zařízení obsahuje 4 plošné spoje. Layouty zde uvedené nejsou v poměru a jsou pouze orientační, přesné verze jsou uvedeny v Příloze C na CD. 9.1 Řídící a napájecí část Plošný spoj pro napájení obvodu byl spojen s plošným spojem řídícího obvodu z důvodu, že bylo zamýšleno použít desku pouze pro odladění obvodu a později ji znovu navrhnout pro finální použití. Nicméně po drobných úpravách se podařilo obvod rozchodit a nebylo třeba vyrábět plošné spoje znovu, jelikož výsledné parametry byly daleko lepší, než očekávané viz kapitola Pro návrh desky byl použit jednovrstvý spoj bez prokovů a to z důvodu úspor. Izolační mezera mezi primárním a sekundárním obvodem je 4 mm, což dle technické literatury BEN [6] odpovídá izolaci 4 kv při vlhkém vzduchu. Polygon zde byl volen z důvodu nižší spotřeby chloridu při leptání a jako ostrůvky pro možné modifikace. Vrstva top zde reprezentuje drátové propojky. Součástky a drátové propojky lze viděl na Obr. 9.1 a vrstvu bottom pak na Obr Výsledný plošný spoj je zobrazen na Obr

53 Obr. 9.1: Osazovací plán a drátové propojky řídící desky. Obr. 9.2: Vrstva Bottom řídící desky. 53

54 9.2 Sekundární pomocná část Jelikož sekundární část obvodu obsahuje značné množství přídavných prvku jako předřadník pro voltmetr, odlehčovací RC článek, výstupní kapacitory, umělou zátěž a ochranu pro napěťovou vazbu (která byla do schématu přidána až po výrobě řídící desky), bylo vhodné použít plošný spoj. Součástky lze viděl na Obr. 9.3 a vrstvu bottom pak na Obr Deska je opět jednostranná, bez prokovů. Přerušovaná rozměrová čára je zde z důvodu izolace. Vyrobenou desku lze vidět na Obr Obr. 9.3: Osazovací plán pomocného výstupního plošného spoje. Obr. 9.4: Vrstva Bottom pomocného výstupního plošného spoje. 54

55 9.3 Plošný spoj pro proudový transformátor Pro proudovou vazbu byl použit klasický běžně dostupný proudový transformátor AC1010 viz Obr. 9.5, který je bohužel vyroben do plošného spoje, a tak bylo nutno vyrobit redukci Obr. 9.6, která je viditelná na Obr 9.8. Obr. 9.5: Osazovací plán proudového transformátoru. Obr. 9.6: Vrstva Bottom plošného spoje pro proudový transformátor. 9.4 Redukce pro výkonové diody Zvolené výkonové diody mají vývody pro plošný spoj. Jelikož by se při přímém pájení na 10mm vodič mohly tepelně poškodit, byla použita jednoduchá redukce ve formě plošného spoje viz Obr Zapojené redukce je viditelná na Obr Obr. 9.7: Redukce pro diody. 55

56 9.5 Výroba krabice pro zařízení Jako krabice pro zařízení byla použita bedna ze starého měřicího přístroje viskozity. Pro pasivní chlazení byla použita část chladiče z nefunkčního frekvenčního měniče 50 kw a aktivní chlazení ventilátor 230V 20W, taktéž ze stejného frekvenčního měniče. Přední a zadní panel byl vyroben ze sklolaminátu. Zařízení je jištěno pojistkami 10 A na fázi i nulovém vodiči. Jako indikátor napětí je zde použit voltmetr do 30 V s předřadníkem 1:1 (konečný rozsah voltmetru je 60V) z důvodu ochrany při výpadku zpětné vazby. Fotografii kompletního zařízení lze vidět na Obr Obr. 9.8: Kompletní zařízení. Kde 1) je řídící deska, 2) výstupní deska, 3) proudový transformátor, 4) vstupní kondenzátor, 5) spínací prvek IGBT, 6) redukce na diody a výstupní usměrňovač, 7) vysokofrekvenční transformátor a 8) tlumivka. 56

57 10 MĚŘENÍ NA ZAŘÍZENÍ 10.1 Měření na řídícím obvodu Měřeny byly průběhy na vstupu výkonového tranzistoru. Tímto měřením bylo ověřeno, zda střída nepřesahuje 0,5 a zda jsou sestupné a nástupné hrany v toleranci katalogových listů výkonového spínače (t r = 600 ns a t f = 300 ns). Z Obr bylo odečteno, že nástupná hrana t r = 500 ns a sestupná hrana t f = 250 ns. Maximální změřená střída byla s = 0,44. Obr. 10.1: Měření na řídících elektrodách IGBT Měření na sekundární části transformátoru Měřením ihned za sekundárním vinutím byla ověřena správná funkčnost výkonového spínače a impulzního transformátoru. Obr. 10.2: Měření na sekundární straně transformátoru (25 V/dílek, 5 µs/dílek). 57
