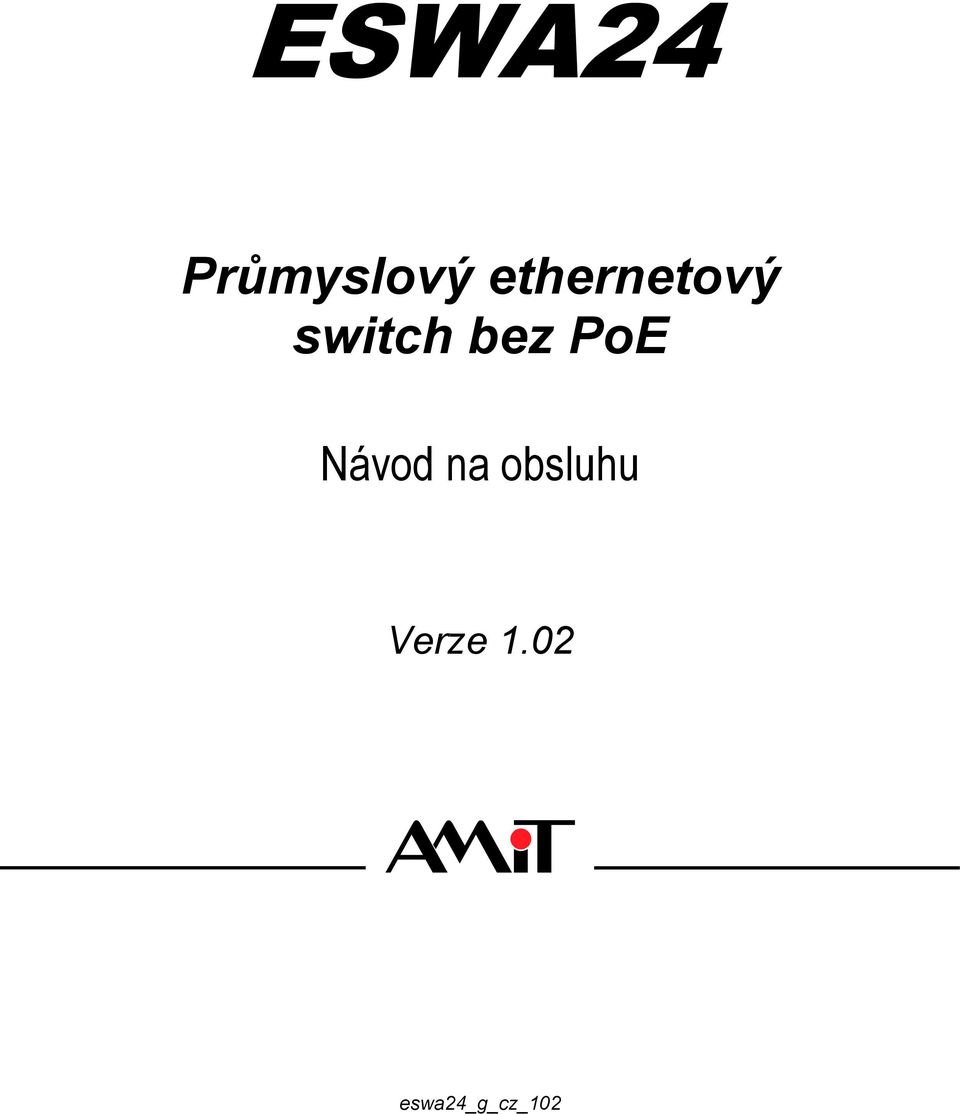

1 Průmyslový ethernetový switch bez PoE Návod na obsluhu Verze 1.02 eswa24_g_cz_102

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2011, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz eswa24_g_cz_102 2/17

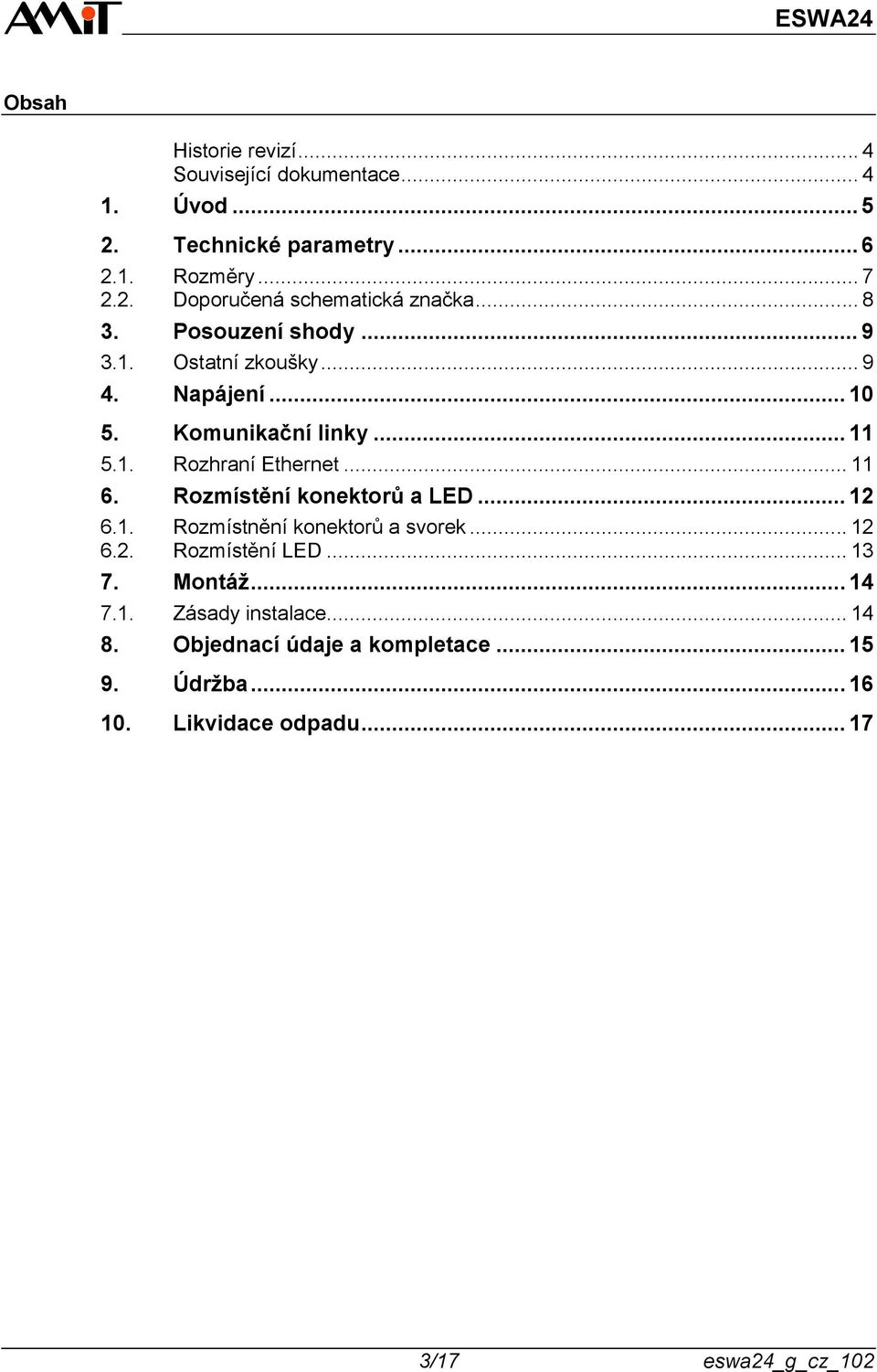

3 Obsah Historie revizí... 4 Související dokumentace Úvod Technické parametry Rozměry Doporučená schematická značka Posouzení shody Ostatní zkoušky Napájení Komunikační linky Rozhraní Ethernet Rozmístění konektorů a LED Rozmístnění konektorů a svorek Rozmístění LED Montáž Zásady instalace Objednací údaje a kompletace Údržba Likvidace odpadu /17 eswa24_g_cz_102

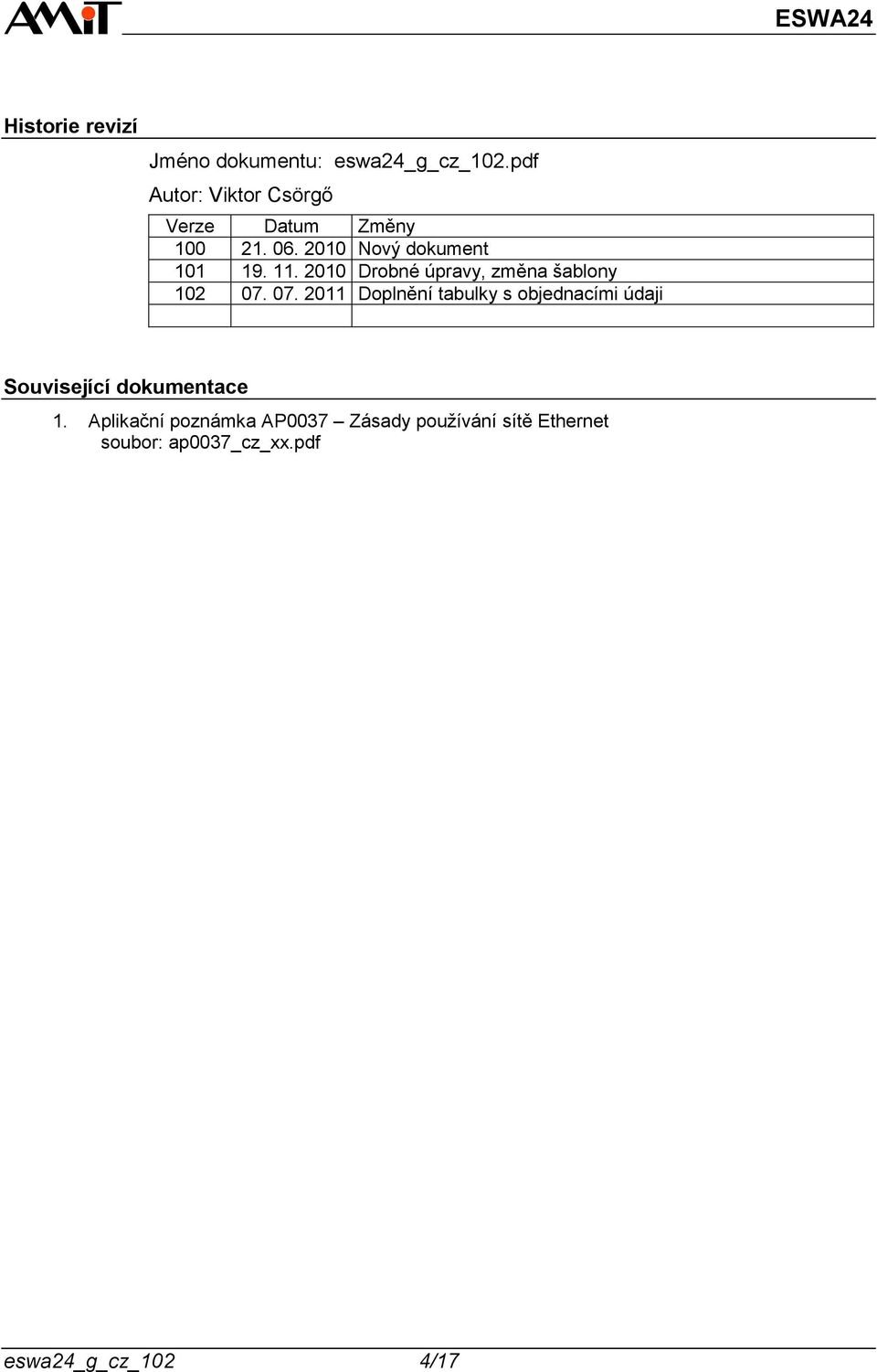

4 Historie revizí Jméno dokumentu: eswa24_g_cz_102.pdf Autor: Viktor Csörgő Verze Datum Změny Nový dokument Drobné úpravy, změna šablony Doplnění tabulky s objednacími údaji Související dokumentace 1. Aplikační poznámka AP0037 Zásady používání sítě Ethernet soubor: ap0037_cz_xx.pdf eswa24_g_cz_102 4/17

5 1. Úvod ESWA24 je průmyslový ethernetový switch bez PoE. Switch je konstruován a certifikován pro použití na kolejových vozidlech. Základní vlastnosti 4 integrované 6portové ethernetové switche Komunikační rychlost 10/100 Mbps na portech X12 až X16, X22 až X26, X32 až X36, X42 až X46 Komunikační rychlost 100 Mbps na portech X11, X21, X31 a X41 (UPLINK) Průmyslový ethernetový switch je konstruován tak, že v celém teplotním rozsahu pracuje ihned po zapnutí bez nutnosti temperace. 5/17 eswa24_g_cz_102

6 2. Technické parametry Ethernet Poznámka Počet portů 24 Komunikační rychlost X11 X12 až X Mbps 10/100 Mbps Komunikační rychlost X21 X22 až X Mbps 10/100 Mbps Komunikační rychlost X31 X32 až X Mbps 10/100 Mbps Komunikační rychlost X41 X42 až X Mbps 10/100 Mbps Galvanické oddělení Ano Pevnost galvanického oddělení 500 V stř. /1 minuta *) Přípojné místo Konektor, dle IEEE802.3 *) Izolace nesmí být použita pro oddělení nebezpečných napětí. Mechanika Napájení Mechanické provedení Montáž Krytí Připojení signálů: Napájení Ethernet Maximální průřez vodiče pro napájecí konektor Hmotnost Rozměry (š v h) Napájení Odběr Zapínací proudová špička Kovový kryt 4 díra ø 6 mm IP20 Konektor WAGO X-COM 769, Konektory RJ-45 4 mm g ( ) mm 16,6 V až 33,6 V ss. Max. 0,6 A při 24 V ss. Max. 12 A Teploty Pracovní teplota -40 C až +70 C Skladovací teplota -40 C až +70 C Ostatní Maximální vlhkost okolí < 95 % nekondenzující Požadavky ČSN EN ed3 Zařízení je určeno k provozu do 1400 m n. m. Zařízení je konstruováno dle teplotní třídy TX Z hlediska vibrací je zařízení zařazeno dle ČSN EN do Kategorie 1, třída A (montáž na skříň vozidla). U napájecího napětí jsou přípustná přerušení do 10 ms (Třída S2 dle kap normy ČSN EN ed.3). Pro přepínání napájení jsou přípustné podmínky třídy C1 a C2 Klasifikace bezpečnosti Zařízení splňuje klasifikaci SIL0 dle ČSN EN Drážní zařízení Sdělovací a zabezpečovací systémy a systémy zpracování dat Elektronické zabezpečovací systémy. eswa24_g_cz_102 6/17

7 ESWA Rozměry x o Obr. 1 - Rozměry ESWA24 7/17 eswa24_g_cz_102

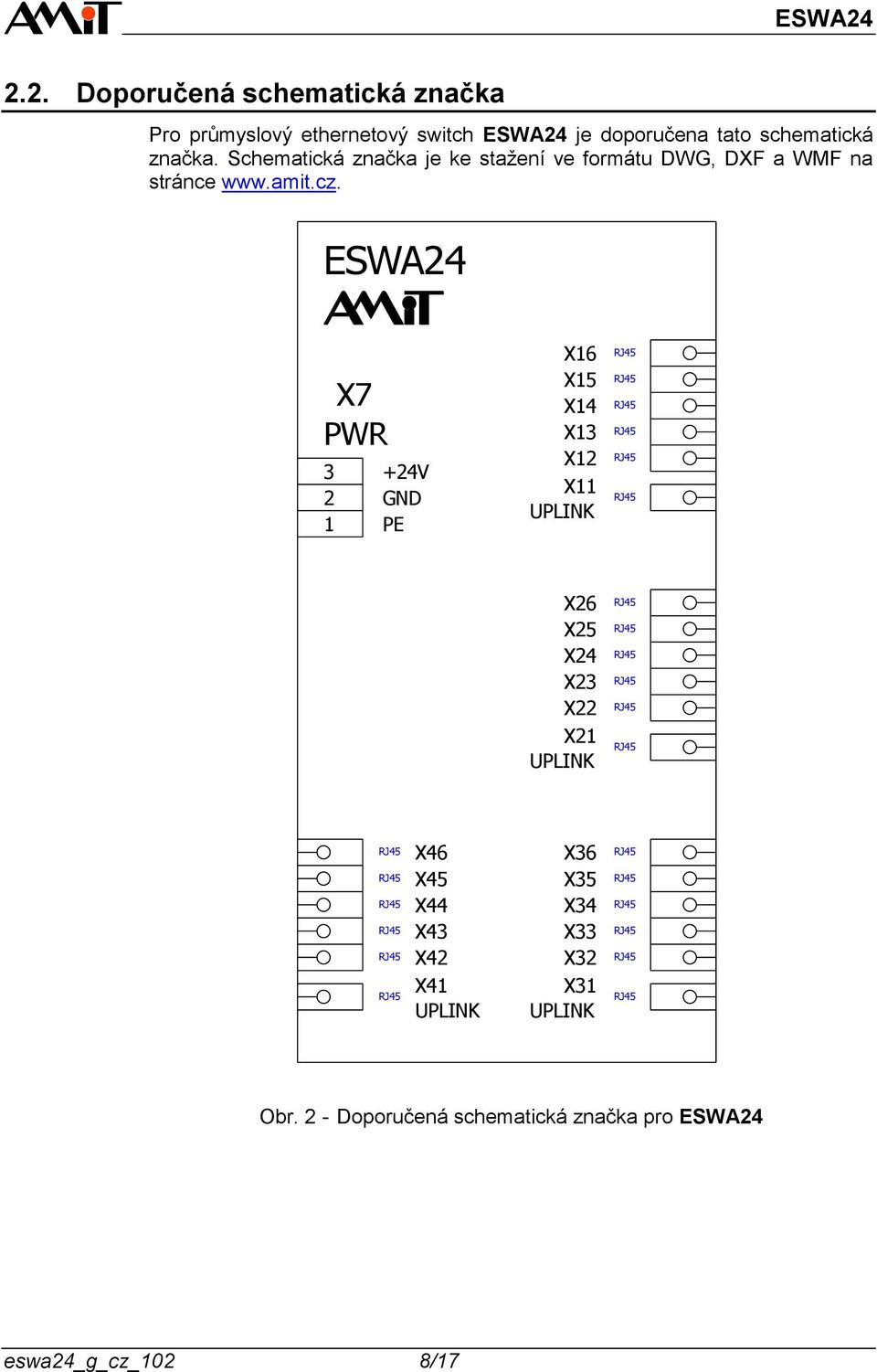

8 2.2. Doporučená schematická značka Pro průmyslový ethernetový switch ESWA24 je doporučena tato schematická značka. Schematická značka je ke stažení ve formátu DWG, DXF a WMF na stránce ESWA24 X7 PWR V GND PE X16 X15 X14 X13 X12 X11 UPLINK X26 X25 X24 X23 X22 X21 UPLINK X46 X45 X44 X43 X42 X41 UPLINK X36 X35 X34 X33 X32 X31 UPLINK Obr. 2 - Doporučená schematická značka pro ESWA24 eswa24_g_cz_102 8/17

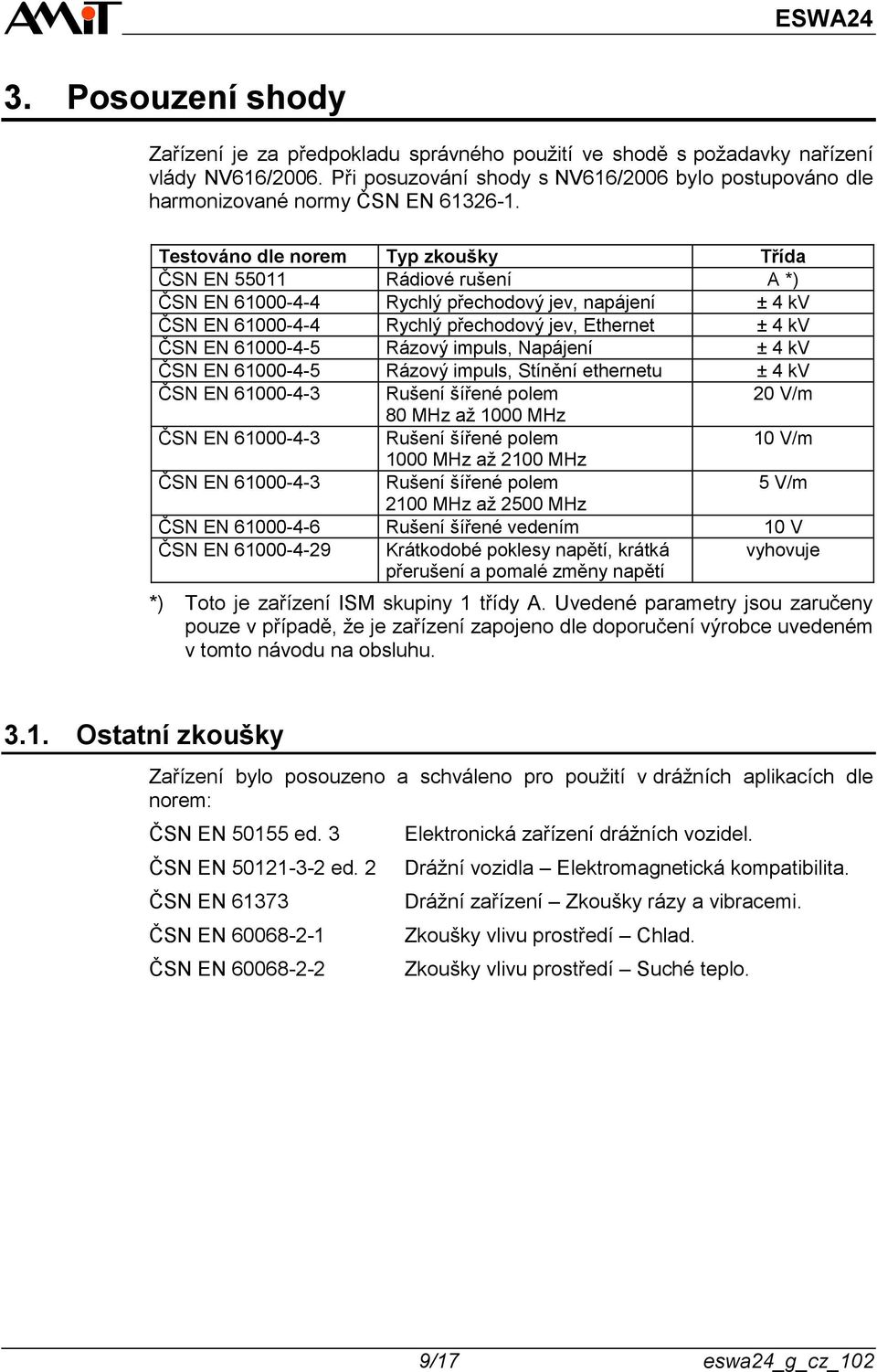

9 3. Posouzení shody Zařízení je za předpokladu správného použití ve shodě s požadavky nařízení vlády NV616/2006. Při posuzování shody s NV616/2006 bylo postupováno dle harmonizované normy ČSN EN Testováno dle norem Typ zkoušky Třída ČSN EN Rádiové rušení A *) ČSN EN Rychlý přechodový jev, napájení ± 4 kv ČSN EN Rychlý přechodový jev, Ethernet ± 4 kv ČSN EN Rázový impuls, Napájení ± 4 kv ČSN EN Rázový impuls, Stínění ethernetu ± 4 kv ČSN EN Rušení šířené polem 20 V/m 80 MHz až 1000 MHz ČSN EN Rušení šířené polem 10 V/m 1000 MHz až 2100 MHz ČSN EN Rušení šířené polem 5 V/m 2100 MHz až 2500 MHz ČSN EN Rušení šířené vedením 10 V ČSN EN Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí vyhovuje *) Toto je zařízení ISM skupiny 1 třídy A. Uvedené parametry jsou zaručeny pouze v případě, že je zařízení zapojeno dle doporučení výrobce uvedeném v tomto návodu na obsluhu Ostatní zkoušky Zařízení bylo posouzeno a schváleno pro použití v drážních aplikacích dle norem: ČSN EN ed. 3 ČSN EN ed. 2 ČSN EN ČSN EN ČSN EN Elektronická zařízení drážních vozidel. Drážní vozidla Elektromagnetická kompatibilita. Drážní zařízení Zkoušky rázy a vibracemi. Zkoušky vlivu prostředí Chlad. Zkoušky vlivu prostředí Suché teplo. 9/17 eswa24_g_cz_102

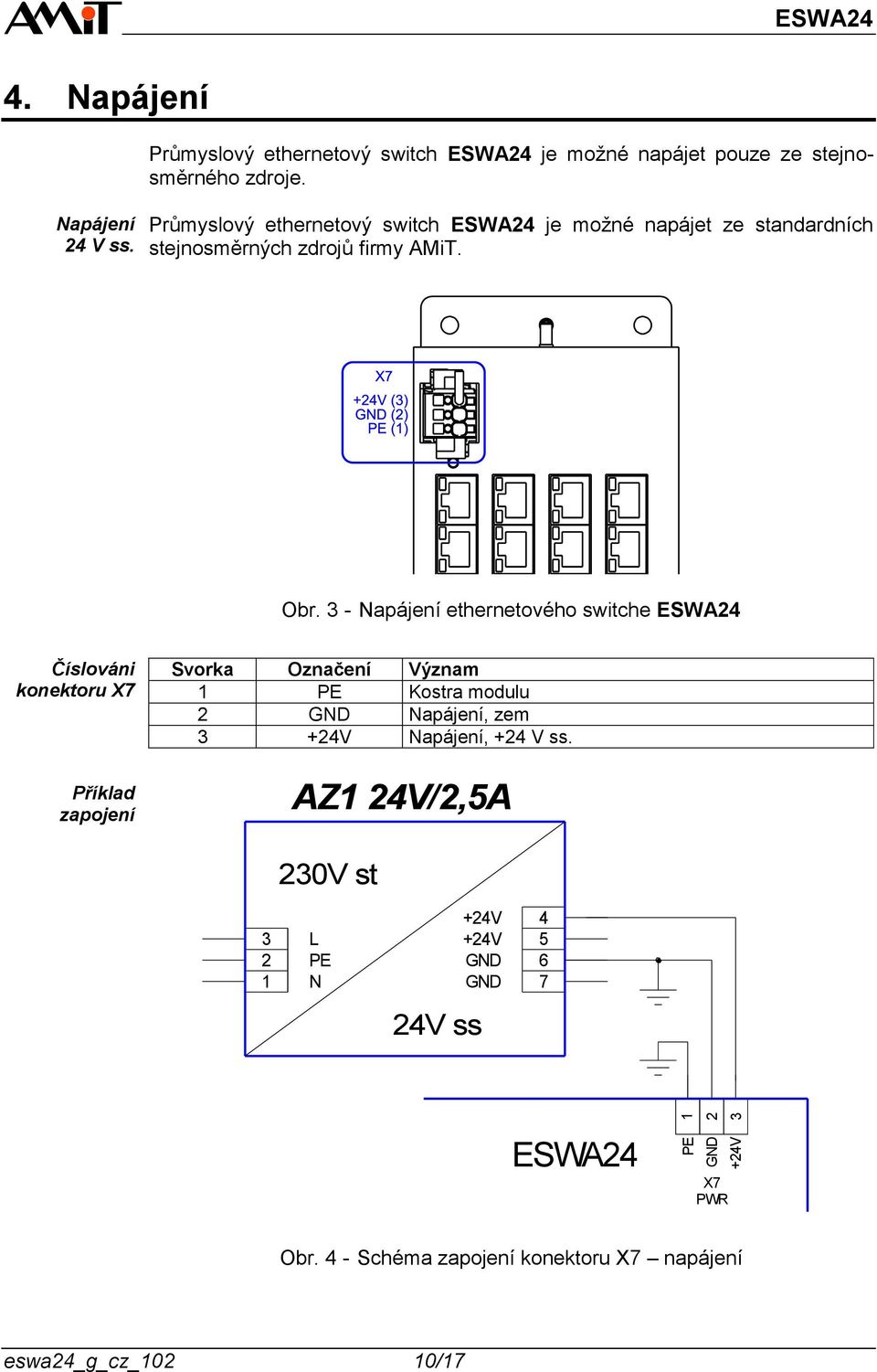

10 PE GND +24V ESWA24 4. Napájení Průmyslový ethernetový switch ESWA24 je možné napájet pouze ze stejnosměrného zdroje. Napájení 24 V ss. Průmyslový ethernetový switch ESWA24 je možné napájet ze standardních stejnosměrných zdrojů firmy AMiT. Obr. 3 - Napájení ethernetového switche ESWA24 Číslováni konektoru X7 Příklad zapojení Svorka Označení Význam 1 PE Kostra modulu 2 GND Napájení, zem 3 +24V Napájení, +24 V ss. AZ1 24V/2,5A 230V st L PE N +24V +24V GND GND V ss ESWA24 X7 PWR Obr. 4 - Schéma zapojení konektoru X7 napájení eswa24_g_cz_102 10/17

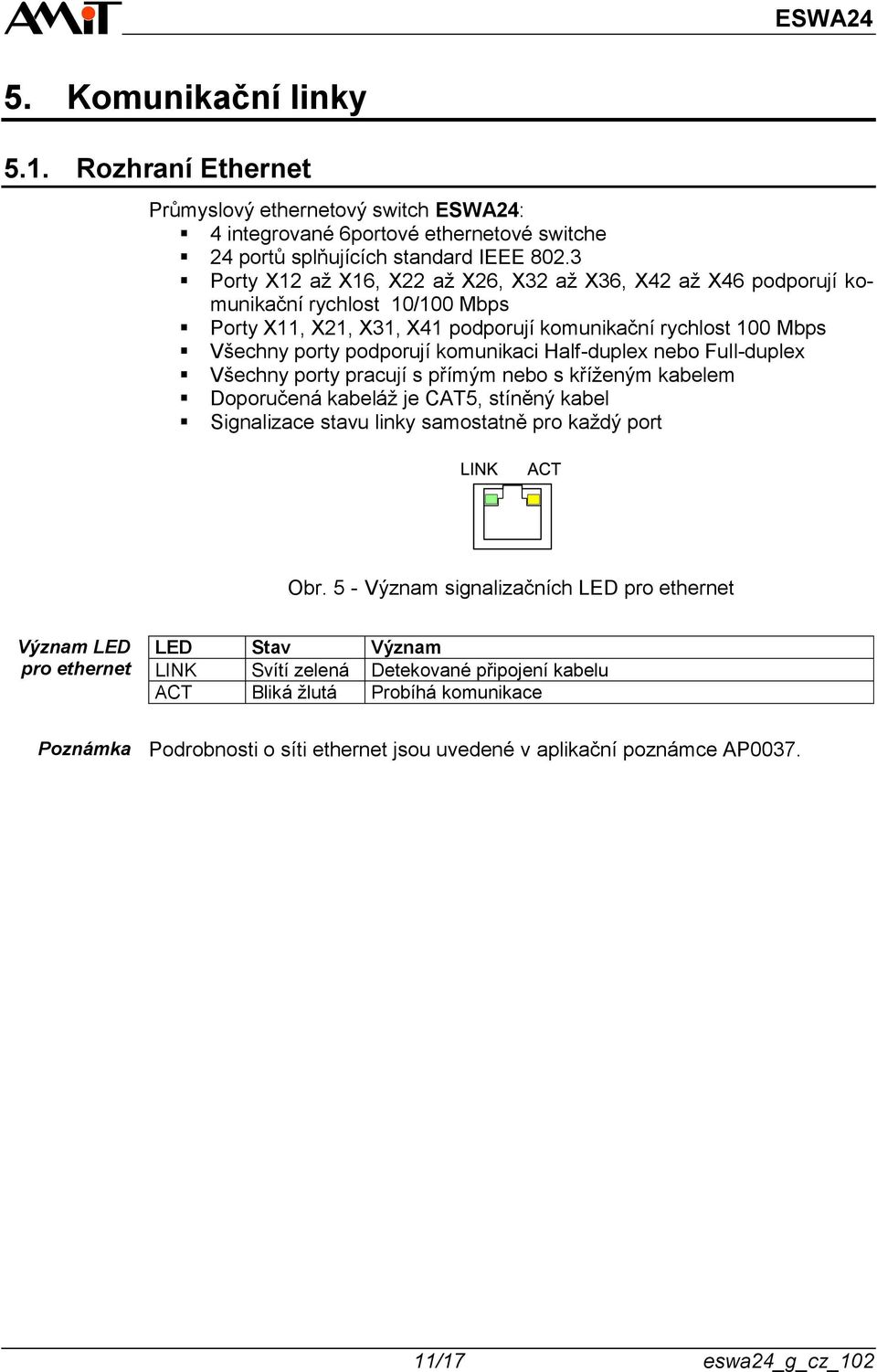

11 5. Komunikační linky 5.1. Rozhraní Ethernet Průmyslový ethernetový switch ESWA24: 4 integrované 6portové ethernetové switche 24 portů splňujících standard IEEE Porty X12 až X16, X22 až X26, X32 až X36, X42 až X46 podporují komunikační rychlost 10/100 Mbps Porty X11, X21, X31, X41 podporují komunikační rychlost 100 Mbps Všechny porty podporují komunikaci Half-duplex nebo Full-duplex Všechny porty pracují s přímým nebo s kříženým kabelem Doporučená kabeláž je CAT5, stíněný kabel Signalizace stavu linky samostatně pro každý port Obr. 5 - Význam signalizačních LED pro ethernet Význam LED pro ethernet LED Stav Význam LINK Svítí zelená Detekované připojení kabelu ACT Bliká žlutá Probíhá komunikace Poznámka Podrobnosti o síti ethernet jsou uvedené v aplikační poznámce AP /17 eswa24_g_cz_102

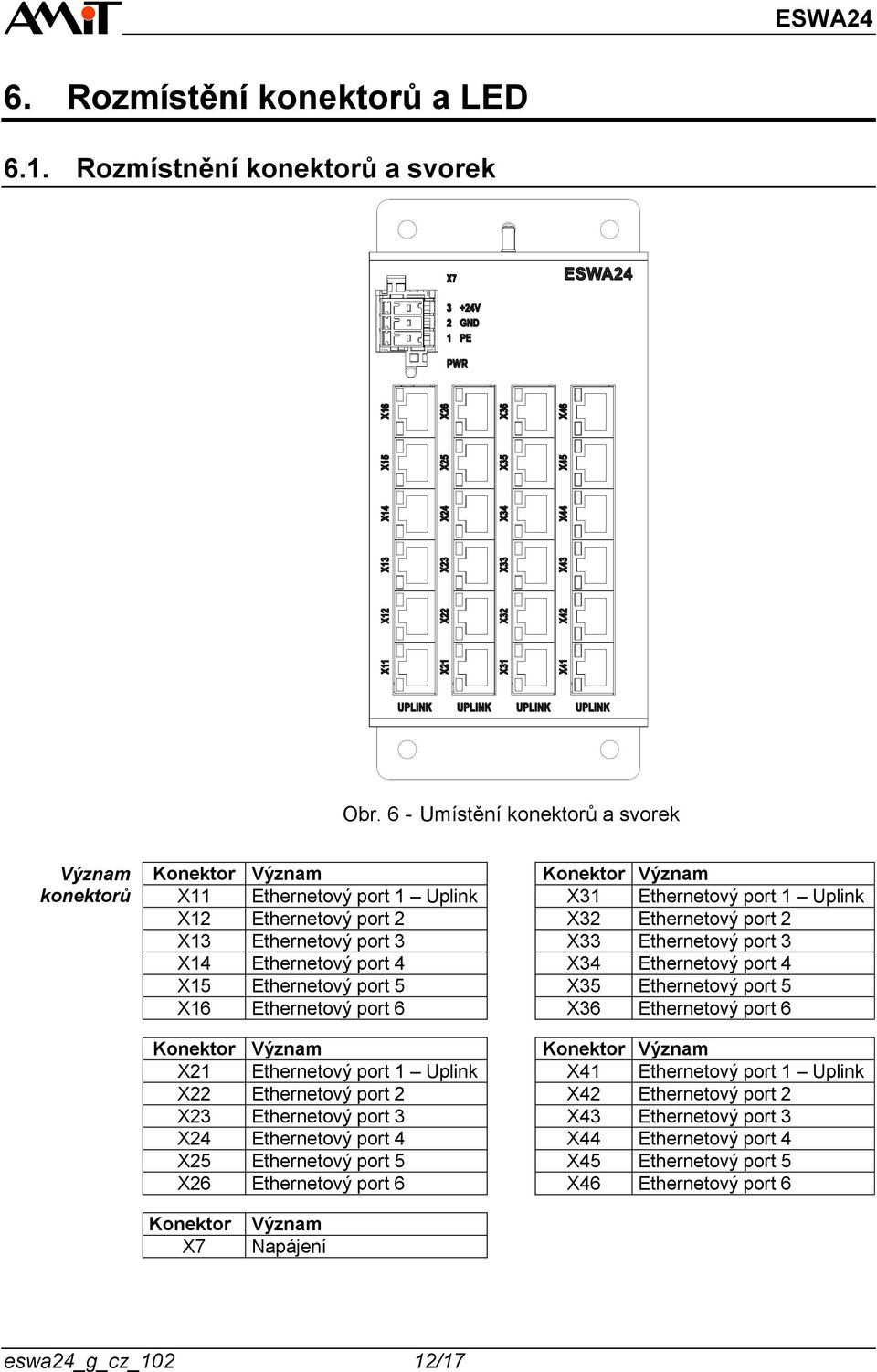

12 6. Rozmístění konektorů a LED 6.1. Rozmístnění konektorů a svorek Obr. 6 - Umístění konektorů a svorek Význam konektorů Konektor Význam Konektor Význam X11 Ethernetový port 1 Uplink X31 Ethernetový port 1 Uplink X12 Ethernetový port 2 X32 Ethernetový port 2 X13 Ethernetový port 3 X33 Ethernetový port 3 X14 Ethernetový port 4 X34 Ethernetový port 4 X15 Ethernetový port 5 X35 Ethernetový port 5 X16 Ethernetový port 6 X36 Ethernetový port 6 Konektor Význam Konektor Význam X21 Ethernetový port 1 Uplink X41 Ethernetový port 1 Uplink X22 Ethernetový port 2 X42 Ethernetový port 2 X23 Ethernetový port 3 X43 Ethernetový port 3 X24 Ethernetový port 4 X44 Ethernetový port 4 X25 Ethernetový port 5 X45 Ethernetový port 5 X26 Ethernetový port 6 X46 Ethernetový port 6 Konektor X7 Význam Napájení eswa24_g_cz_102 12/17

13 Konektory X11 až X16 X21 až X26 X31 až X36 X41 až X46 Svorka Význam 1 Tx+ 2 Tx- 3 Rx+ 4 Nezapojené 5 Nezapojené 6 Rx- 7 Nezapojené 8 Nezapojené 6.2. Rozmístění LED Průmyslový ethernetový switch obsahuje indikační LED. Obr. 7 - Rozmístění LED Význam LED LED Stav Význam PWR Svítí Napájení OK 13/17 eswa24_g_cz_102

14 174 ESWA24 7. Montáž Průmyslový ethernetový switch ESWA24 je určen pro montáž pomocí čtyř děr o průměru 6 mm. Průmyslový switch lze montovat ve svislé poloze. 67 Obr. 8 - Montáž switche ESWA Zásady instalace Poznámka Svorka PE napájecího konektoru musí být spojena se zemní svorkou místní instalace. Veškerá propojení na PE musí být provedena s co nejmenší impedancí. Technické parametry průmyslového ethernetového switche jsou zaručeny pouze při tomto zapojení. Kabely nebo jednotlivé vodiče připojované k ethernetovému switchi musí být zajištěny proti mechanickému namáhání. Zajištění proti mechanickému namáhání musí být dosaženo vyvázáním kabelů nebo vodičů vůči pevné součásti v instalaci. Délka kabelu nebo jednotlivého vodiče mezi bodem vyvázání a konektorem, kterým je kabel nebo vodič připojen k ethernetovému switchi nesmí přesahovat 15 cm. eswa24_g_cz_102 14/17

15 8. Objednací údaje a kompletace ESWA24 Průmyslový ethernetový switch, protikus konektoru WAGO, návod na obsluhu, záruční list 15/17 eswa24_g_cz_102

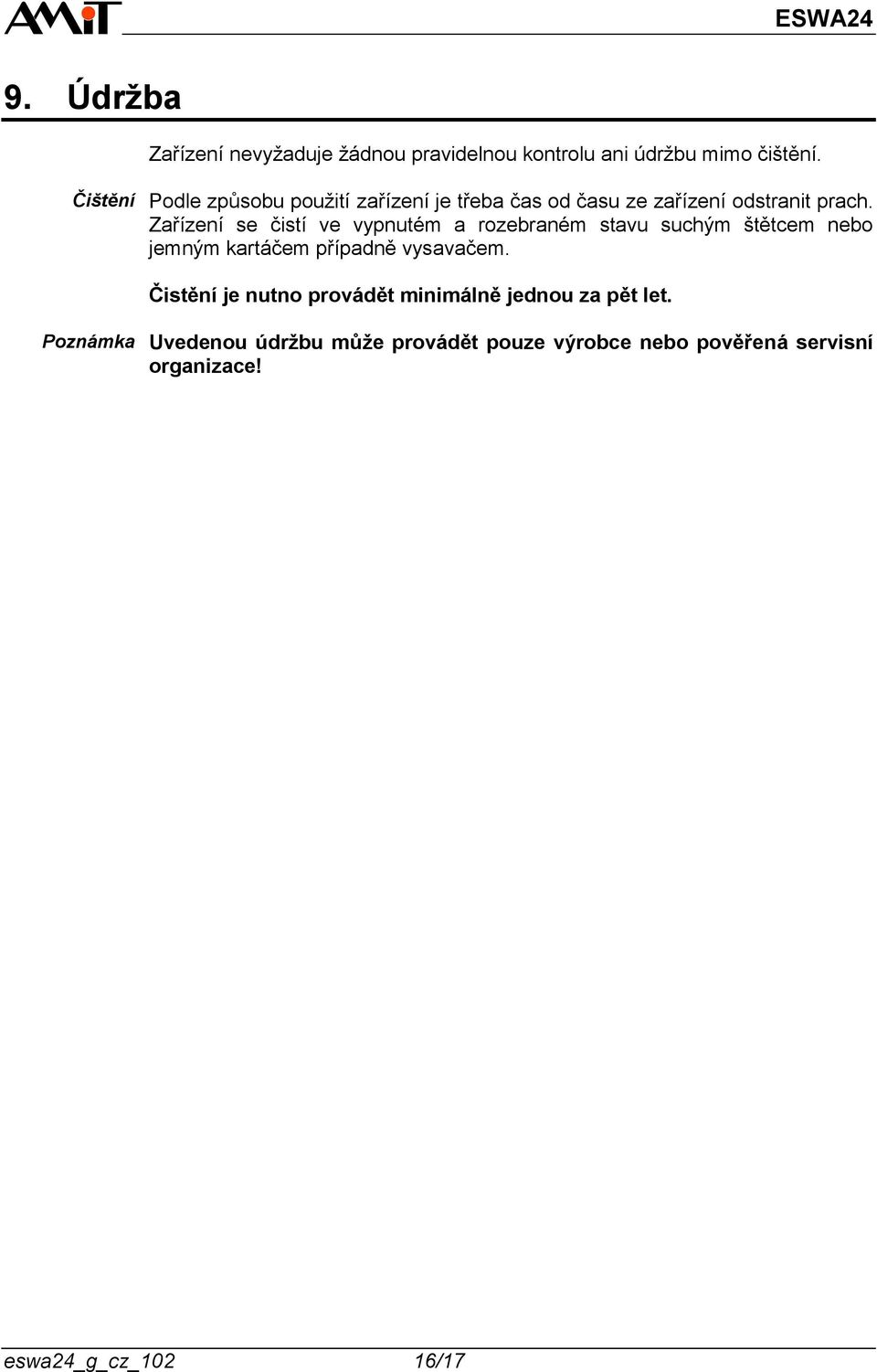

16 9. Údržba Zařízení nevyžaduje žádnou pravidelnou kontrolu ani údržbu mimo čištění. Čištění Podle způsobu použití zařízení je třeba čas od času ze zařízení odstranit prach. Zařízení se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Čistění je nutno provádět minimálně jednou za pět let. Poznámka Uvedenou údržbu může provádět pouze výrobce nebo pověřená servisní organizace! eswa24_g_cz_102 16/17

17 10. Likvidace odpadu Likvidace elektroniky Likvidace zařízení je řízena předpisy o nakládání s elektroodpadem. Zařízení nesmí být likvidováno v běžném komunálním odpadu. Musí být odevzdáno na místech k tomu určených a recyklováno. 17/17 eswa24_g_cz_102
