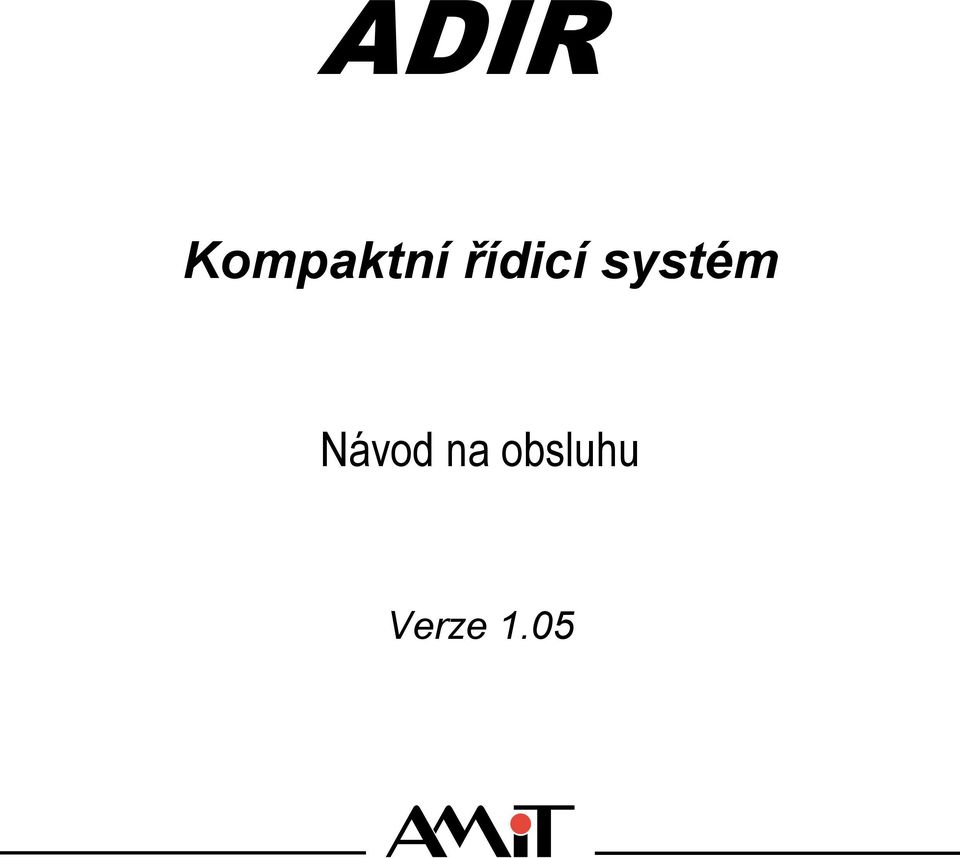

1 Kompaktní řídicí systém Návod na obsluhu Verze.05

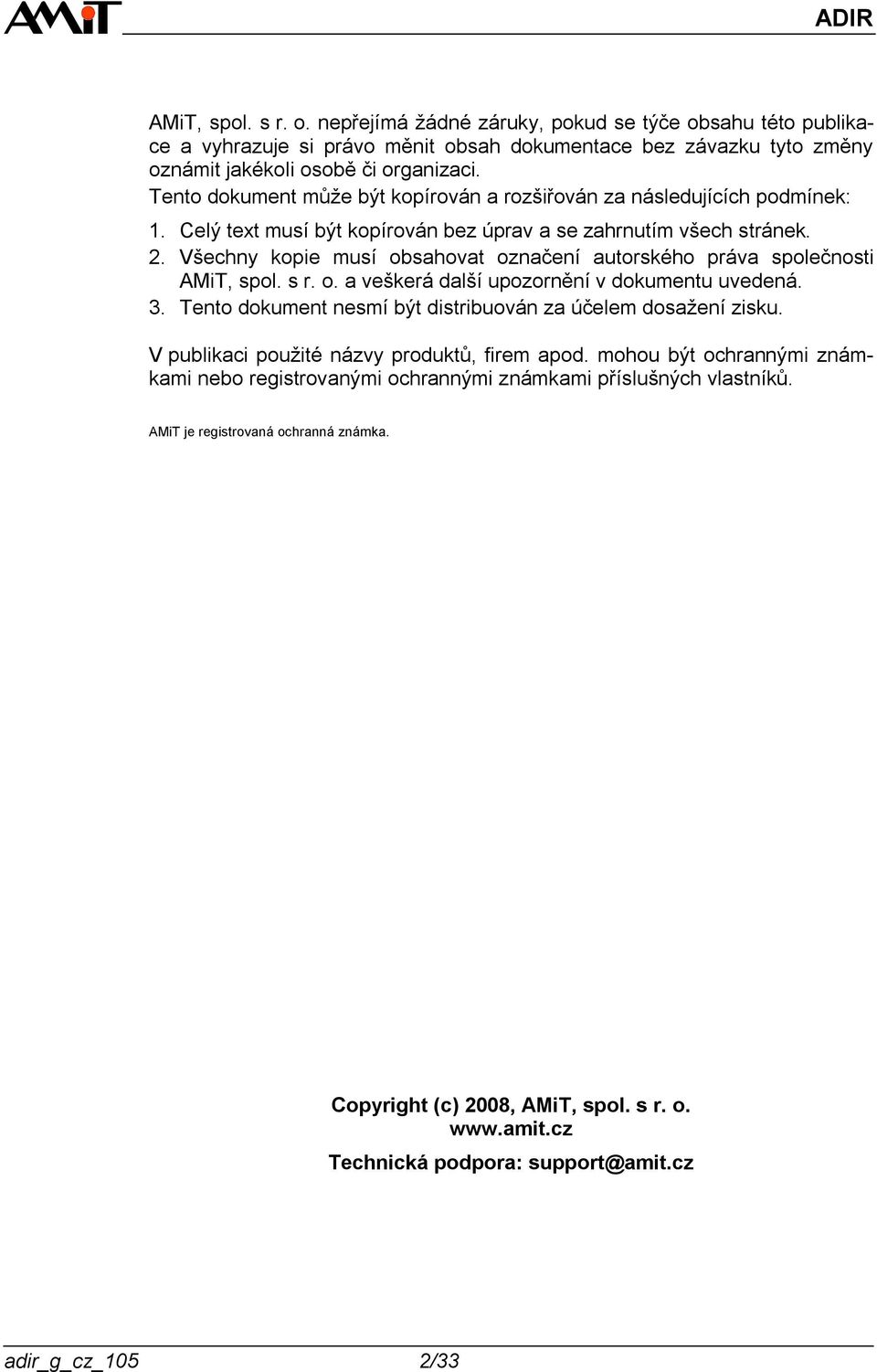

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek:. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek.. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 008, AMiT, spol. s r. o. Technická podpora: support@amit.cz adir_g_cz_05 /33

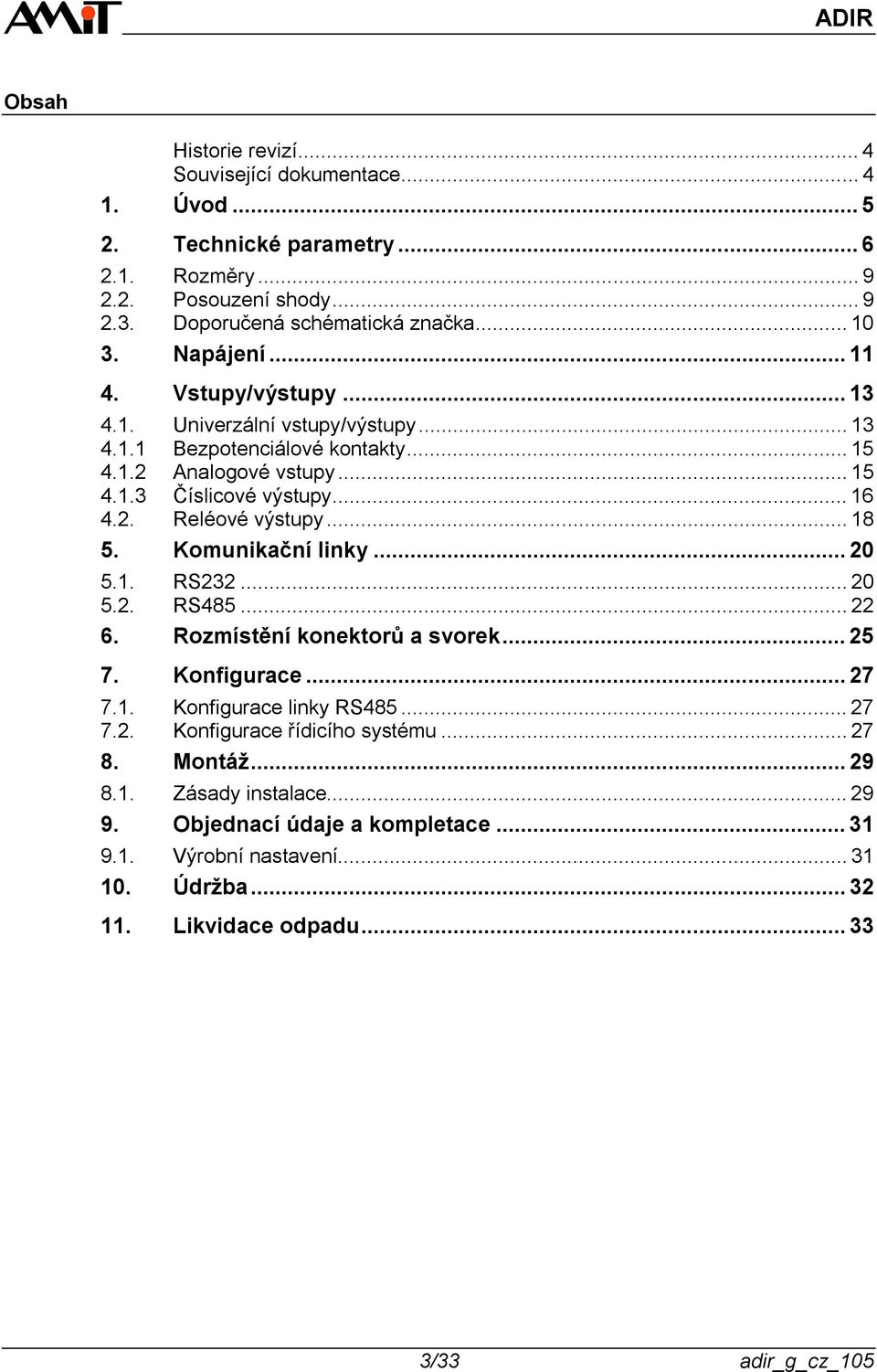

3 Obsah Historie revizí... 4 Související dokumentace Úvod Technické parametry Rozměry Posouzení shody Doporučená schématická značka Napájení Vstupy/výstupy Univerzální vstupy/výstupy Bezpotenciálové kontakty Analogové vstupy Číslicové výstupy Reléové výstupy Komunikační linky RS RS Rozmístění konektorů a svorek Konfigurace Konfigurace linky RS Konfigurace řídicího systému Montáž Zásady instalace Objednací údaje a kompletace Výrobní nastavení Údržba Likvidace odpadu /33 adir_g_cz_05

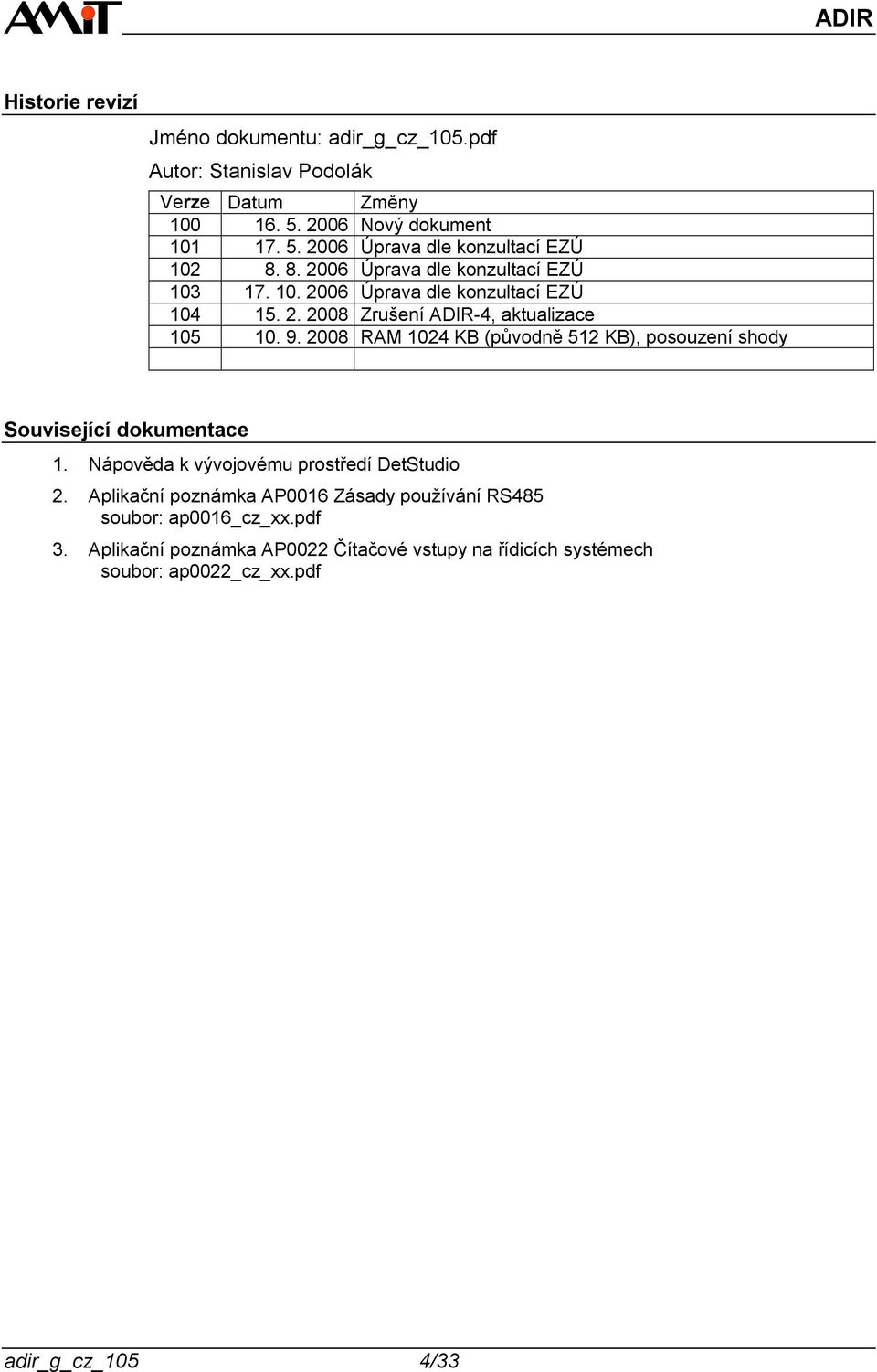

4 Historie revizí Jméno dokumentu: adir_g_cz_05.pdf Autor: Stanislav Podolák Verze Datum Změny Nový dokument Úprava dle konzultací EZÚ Úprava dle konzultací EZÚ Úprava dle konzultací EZÚ Zrušení ADIR-4, aktualizace RAM 04 KB (původně 5 KB), posouzení shody Související dokumentace. Nápověda k vývojovému prostředí DetStudio. Aplikační poznámka AP006 Zásady používání RS485 soubor: ap006_cz_xx.pdf 3. Aplikační poznámka AP00 Čítačové vstupy na řídicích systémech soubor: ap00_cz_xx.pdf adir_g_cz_05 4/33
5 . Úvod ADIR je malý kompaktní řídicí systém v plastové krabičce. Základní vlastnosti 6 univerzálních vstupů / výstupů (AI / DI / DO) vstupy/výstupy se konfigurují programově 8 relé se spínacími kontakty Sériové rozhraní RS3 Sériové rozhraní RS485 s galvanickým oddělením Montáž na lištu DIN 35 mm Znakový displej, 8 znaků Klávesnice, šest tlačítek 5/33 adir_g_cz_05
6 . Technické parametry CPU Displej CPU FLASH RAM EEPROM Zálohování RAM Životnost baterie Displej Výška znaku Podsvětlení Klávesnice Životnost tlačítek SAB C67CR-LM 5 KB 04 KB KB Lithiová baterie BR477/CHCE, Panasonic 5 let Textový, 8 znaků, znak 5 7 bodů 4,75 mm Zelené LED Šest tlačítek 0 6 stisků Univerzální V / V Počet 6 Volba typu Aplikačním programem Číslicové vstupy Analogové vstupy Číslicové výstupy Bezpotenciálový kontakt Ni000 / Pt000 / U / I * 5 V přes odpor 3K9 Přípojná místa Konektory WAGO 3, (5,08 mm) Maximální průřez vodiče,5 mm Bezpotenciálový kontakt Společný pól Galvanické oddělení Maximální kmitočet Maximální proud kontaktem Maximální odpor sepnuto Minimální odpor rozepnuto Ne 50 Hz 3,8 ma ss. 00 Ω 0 kω Poznámka Vstup Ni000 Rozsah měření C Konstanta čidla Ni ppm/ C Rozlišení AD převodníku (LSB) 0,3 C * Přesnost, rozsah Ni000 T = -50 C 0,8 C Závisí na měřené hodnotě. T = 0 C 0,9 C Interpolovat T = 50 C, C Teplotní závislost vstupu 75 ppm/ C Časová konstanta vst. obvodu ms Ochrana vstupu proti přepětí Diody ** * Při použití operačního systému NOS. ** Na tento vstup lze připojit pouze odporový snímač. Vzhledem k technickému řešení se při nepřipojeném čidlu na vstupu AIx vyskytuje napětí 5 V napětí je spínáno vždy na 0 ms z intervalu 0 ms, běžný voltmetr změří pouze střední hodnotu. adir_g_cz_05 6/33

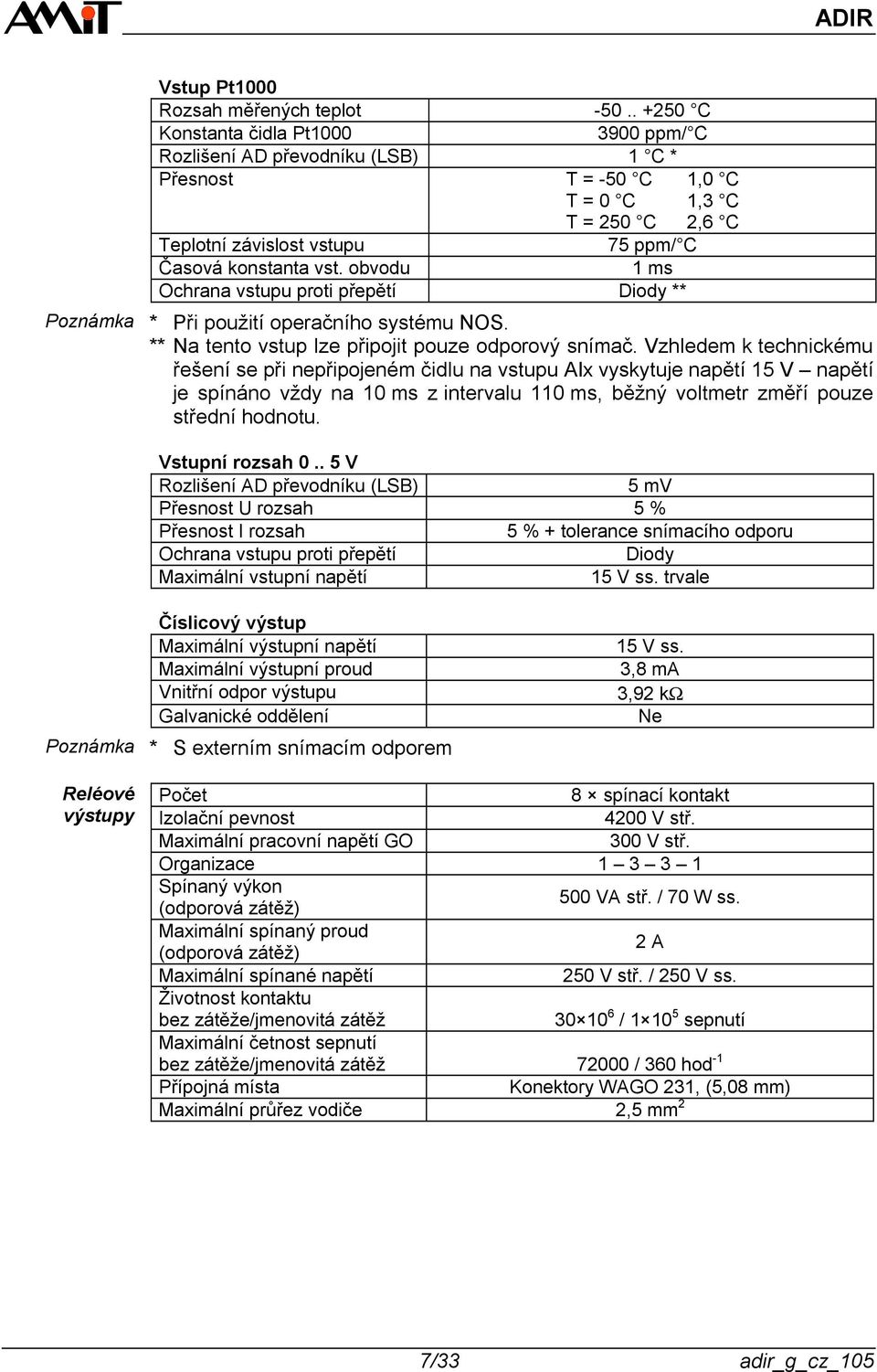

7 Poznámka Vstup Pt000 Rozsah měřených teplot C Konstanta čidla Pt ppm/ C Rozlišení AD převodníku (LSB) C * Přesnost T = -50 C,0 C T = 0 C,3 C T = 50 C,6 C Teplotní závislost vstupu 75 ppm/ C Časová konstanta vst. obvodu ms Ochrana vstupu proti přepětí Diody ** * Při použití operačního systému NOS. ** Na tento vstup lze připojit pouze odporový snímač. Vzhledem k technickému řešení se při nepřipojeném čidlu na vstupu AIx vyskytuje napětí 5 V napětí je spínáno vždy na 0 ms z intervalu 0 ms, běžný voltmetr změří pouze střední hodnotu. Vstupní rozsah V Rozlišení AD převodníku (LSB) 5 mv Přesnost U rozsah 5 % Přesnost I rozsah 5 % + tolerance snímacího odporu Ochrana vstupu proti přepětí Diody Maximální vstupní napětí 5 V ss. trvale Poznámka Číslicový výstup Maximální výstupní napětí Maximální výstupní proud Vnitřní odpor výstupu Galvanické oddělení * S externím snímacím odporem 5 V ss. 3,8 ma 3,9 kω Ne Reléové výstupy Počet 8 spínací kontakt Izolační pevnost 400 V stř. Maximální pracovní napětí GO 300 V stř. Organizace 3 3 Spínaný výkon (odporová zátěž) 500 VA stř. / 70 W ss. Maximální spínaný proud (odporová zátěž) A Maximální spínané napětí 50 V stř. / 50 V ss. Životnost kontaktu bez zátěže/jmenovitá zátěž / 0 5 sepnutí Maximální četnost sepnutí bez zátěže/jmenovitá zátěž 7000 / 360 hod - Přípojná místa Konektory WAGO 3, (5,08 mm) Maximální průřez vodiče,5 mm 7/33 adir_g_cz_05
8 RS3 Galvanické oddělení Logická úroveň 0 (vstup) Logická úroveň (vstup) Logická úroveň 0 (výstup) Logická úroveň (výstup) Maximální délka kabelu Indikace funkce Konektor Ne min. +3 V, max. +30 V min. -30 V, max. -3 V min. +5 V, max. +0 V min. -0 V, max. -5 V 0 m LED na panelu Konektor RJ45, dle EIA-56 RS485 Poznámka Mechanika Poznámka Napájení Teploty Galvanické oddělení Ano Izolační pevnost 500 V stř. / minuta * Ochrana proti přepětí Transil 600 W Zakončovací odpor ** 0 Ω na ŘS ADIR Definice klidového stavu ** do +5 V do 0 V KΩ na ŘS ADIR KΩ na ŘS ADIR Maximální délka vodiče 00 m / 900 Bd Maximální počet stanic 3 Indikace funkce LED na panelu Přípojná místa Konektory WAGO 3, (5,08 mm) Maximální průřez vodiče,5 mm * Izolace nesmí být použita pro oddělení nebezpečných napětí. ** Zakončovaní odpor a definice klidového stavu se připojují současně. # Mechanické provedení Plastová krabička Montáž Na DIN lištu 35 mm Krytí v namontovaném stavu v nenamontovaném stavu IP0 # IP00 Připojení signálů Konektory WAGO 3, (5,08 mm) Maximální průřez vodiče,5 mm Rozměry (š v h) mm Hmotnost 400 g Zásady montáže viz kapitola 8. Montáž. Napájení stejnosměrné 4 V ss. ±0 % Maximální odběr 00 ma při 4 V ss. Napájení střídavé 8 V stř. ±0 % Maximální odběr 50 ma při 8 V stř. Pojistka přívodu trafa T 50 ma Pracovní teplota C Skladovací teplota C Ostatní Maximální vlhkost okolí Programování < 95 % nekondenzující DetStudio (NOS) adir_g_cz_05 8/33

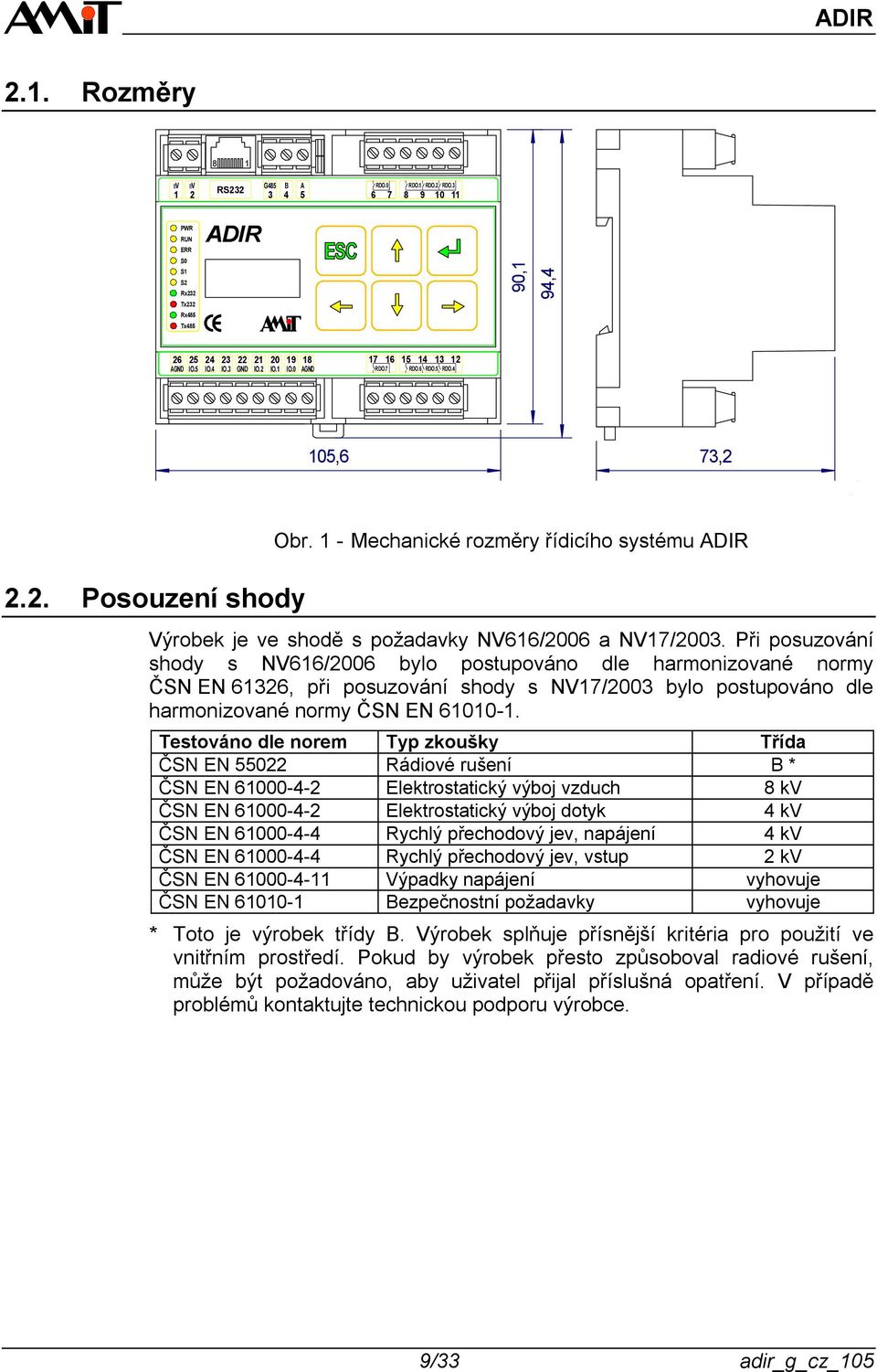

9 .. Rozměry 8 G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 90, 94, IO.5 IO.4 IO.3 IO. IO. IO RDO.7 RDO.6 RDO.5 RDO.4 05,6 73,.. Posouzení shody Obr. - Mechanické rozměry řídicího systému ADIR Výrobek je ve shodě s požadavky NV66/006 a NV7/003. Při posuzování shody s NV66/006 bylo postupováno dle harmonizované normy ČSN EN 636, při posuzování shody s NV7/003 bylo postupováno dle harmonizované normy ČSN EN Testováno dle norem Typ zkoušky Třída ČSN EN 550 Rádiové rušení B * ČSN EN Elektrostatický výboj vzduch 8 kv ČSN EN Elektrostatický výboj dotyk 4 kv ČSN EN Rychlý přechodový jev, napájení 4 kv ČSN EN Rychlý přechodový jev, vstup kv ČSN EN Výpadky napájení vyhovuje ČSN EN 600- Bezpečnostní požadavky vyhovuje * Toto je výrobek třídy B. Výrobek splňuje přísnější kritéria pro použití ve vnitřním prostředí. Pokud by výrobek přesto způsoboval radiové rušení, může být požadováno, aby uživatel přijal příslušná opatření. V případě problémů kontaktujte technickou podporu výrobce. 9/33 adir_g_cz_05
10 .3. Doporučená schématická značka Pro řídicí systémy ADIR je doporučena tato schématická značka. V následujících příkladech bude viditelná pouze její část RS3 ADIR AI/DI/DO IO0.5 IO0.4 IO0.3 IO0. IO0. IO G485 B A RS RDO.7 RDO.0 5 RDO.6 RDO. 4 RDO.5 RDO. 3 RDO.4 RDO.3 RDO.0-7 Obr. - Doporučená schematická značka pro ADIR adir_g_cz_05 0/33

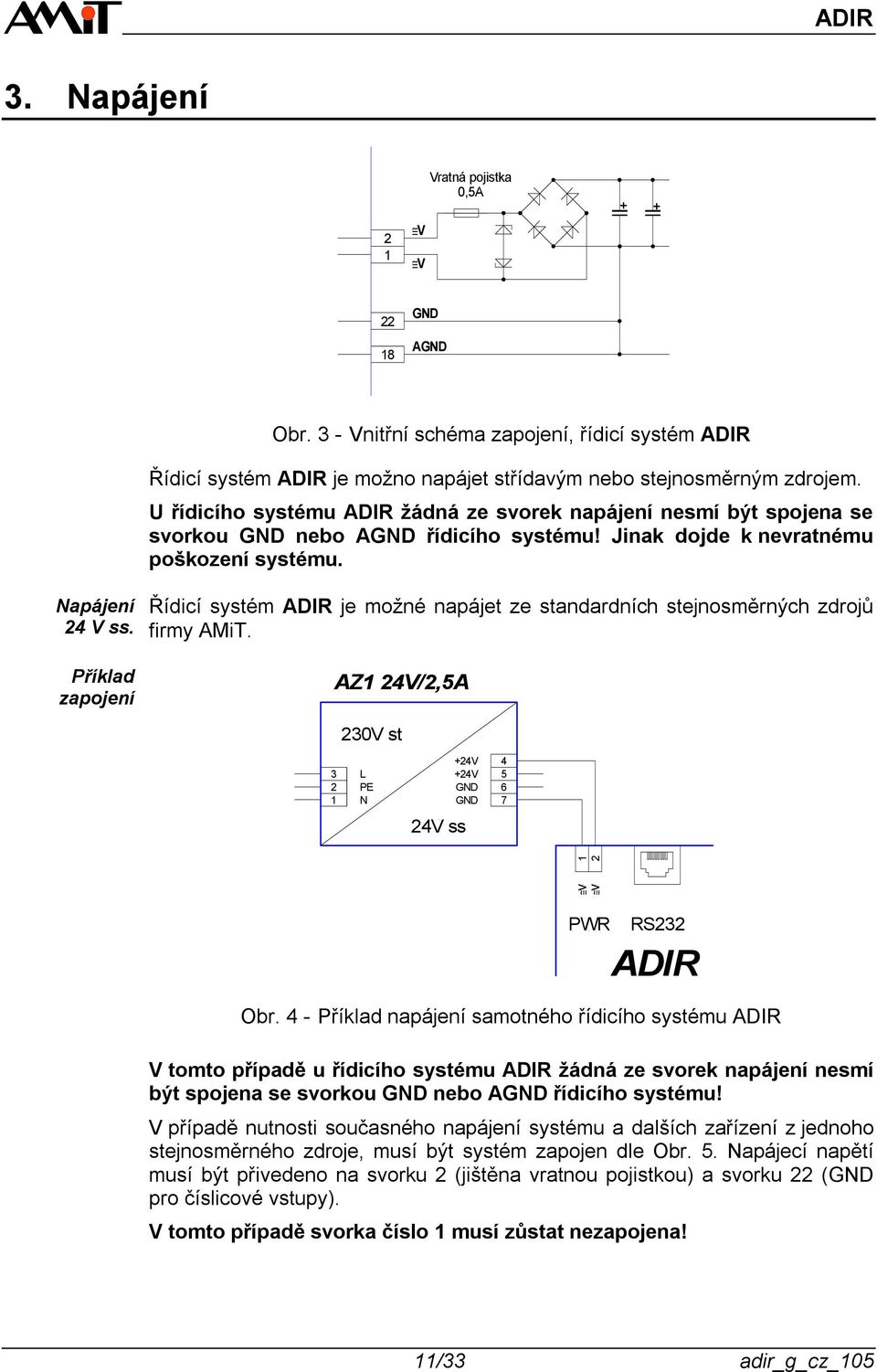

11 3. Napájení Vratná pojistka 0,5A Obr. 3 - Vnitřní schéma zapojení, řídicí systém ADIR Řídicí systém ADIR je možno napájet střídavým nebo stejnosměrným zdrojem. U řídicího systému ADIR žádná ze svorek napájení nesmí být spojena se svorkou nebo řídicího systému! Jinak dojde k nevratnému poškození systému. Napájení 4 V ss. Příklad zapojení Řídicí systém ADIR je možné napájet ze standardních stejnosměrných zdrojů firmy AMiT. AZ 4V/,5A 30V st 3 L PE N +4V +4V V ss RS3 ADIR Obr. 4 - Příklad napájení samotného řídicího systému ADIR V tomto případě u řídicího systému ADIR žádná ze svorek napájení nesmí být spojena se svorkou nebo řídicího systému! V případě nutnosti současného napájení systému a dalších zařízení z jednoho stejnosměrného zdroje, musí být systém zapojen dle Obr. 5. Napájecí napětí musí být přivedeno na svorku (jištěna vratnou pojistkou) a svorku ( pro číslicové vstupy). V tomto případě svorka číslo musí zůstat nezapojena! /33 adir_g_cz_05

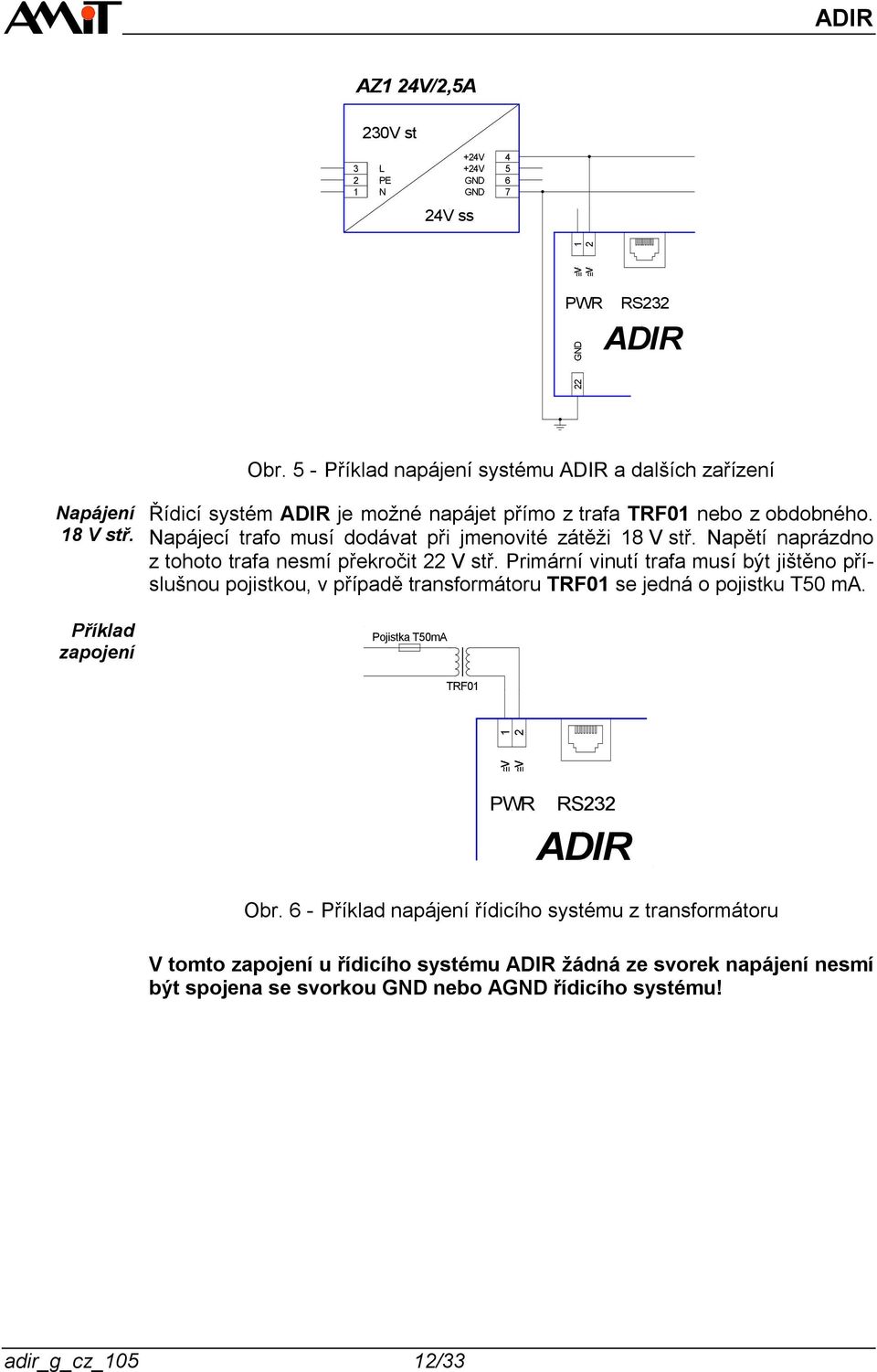

12 AZ 4V/,5A 30V st 3 L PE N +4V +4V V ss RS3 ADIR Obr. 5 - Příklad napájení systému ADIR a dalších zařízení Napájení 8 V stř. Příklad zapojení Řídicí systém ADIR je možné napájet přímo z trafa TRF0 nebo z obdobného. Napájecí trafo musí dodávat při jmenovité zátěži 8 V stř. Napětí naprázdno z tohoto trafa nesmí překročit V stř. Primární vinutí trafa musí být jištěno příslušnou pojistkou, v případě transformátoru TRF0 se jedná o pojistku T50 ma. Pojistka T50mA TRF0 RS3 ADIR Obr. 6 - Příklad napájení řídicího systému z transformátoru V tomto zapojení u řídicího systému ADIR žádná ze svorek napájení nesmí být spojena se svorkou nebo řídicího systému! adir_g_cz_05 /33

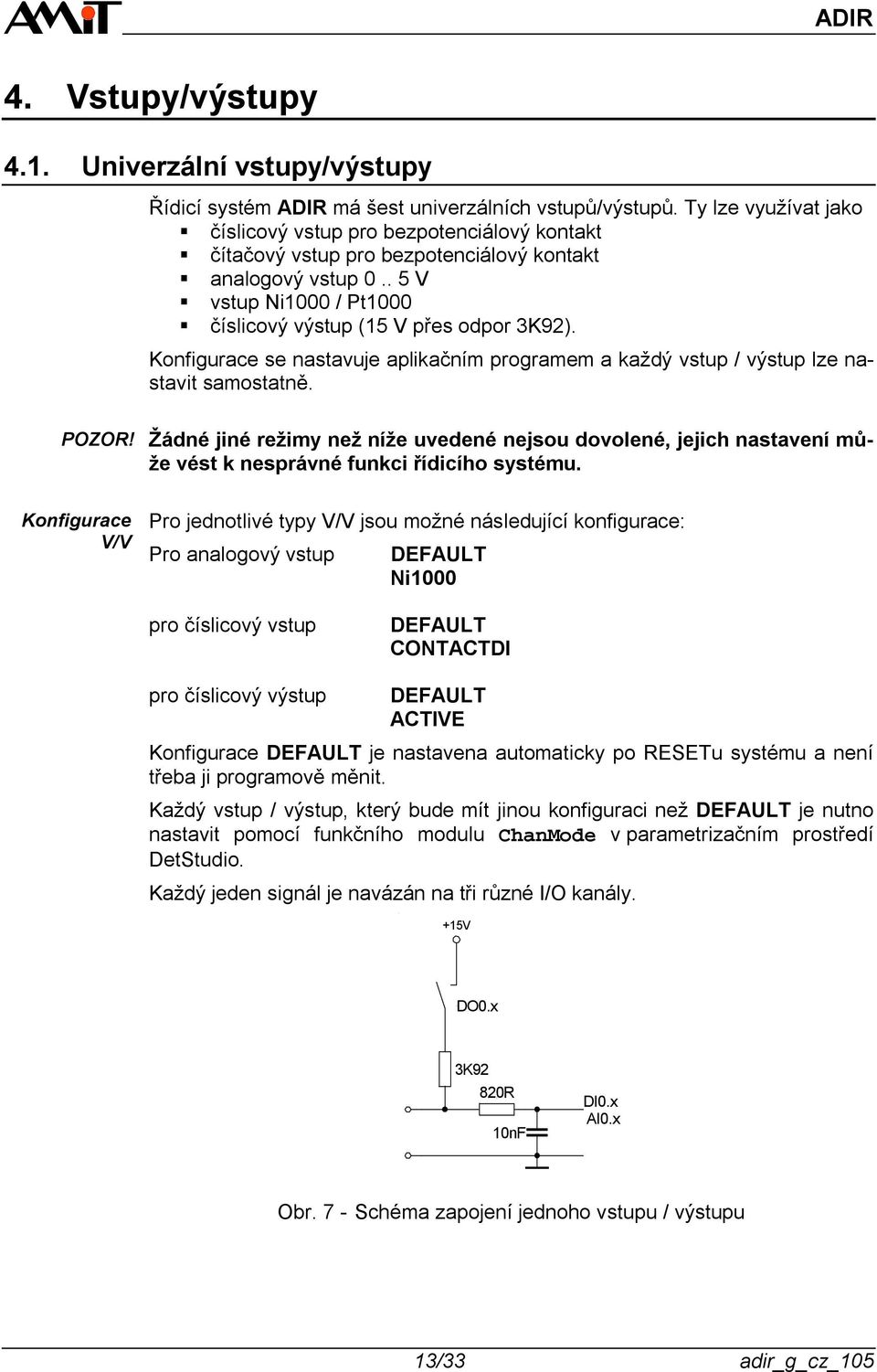

13 4. Vstupy/výstupy 4.. Univerzální vstupy/výstupy Řídicí systém ADIR má šest univerzálních vstupů/výstupů. Ty lze využívat jako číslicový vstup pro bezpotenciálový kontakt čítačový vstup pro bezpotenciálový kontakt analogový vstup V vstup Ni000 / Pt000 číslicový výstup (5 V přes odpor 3K9). Konfigurace se nastavuje aplikačním programem a každý vstup / výstup lze nastavit samostatně. POZOR! Konfigurace V/V Žádné jiné režimy než níže uvedené nejsou dovolené, jejich nastavení může vést k nesprávné funkci řídicího systému. Pro jednotlivé typy V/V jsou možné následující konfigurace: Pro analogový vstup DEFAULT Ni000 pro číslicový vstup DEFAULT CONTACTDI pro číslicový výstup DEFAULT ACTIVE Konfigurace DEFAULT je nastavena automaticky po RESETu systému a není třeba ji programově měnit. Každý vstup / výstup, který bude mít jinou konfiguraci než DEFAULT je nutno nastavit pomocí funkčního modulu ChanMode v parametrizačním prostředí DetStudio. Každý jeden signál je navázán na tři různé I/O kanály. +5V DO0.x 3K9 80R 0nF DI0.x AI0.x Obr. 7 - Schéma zapojení jednoho vstupu / výstupu 3/33 adir_g_cz_05

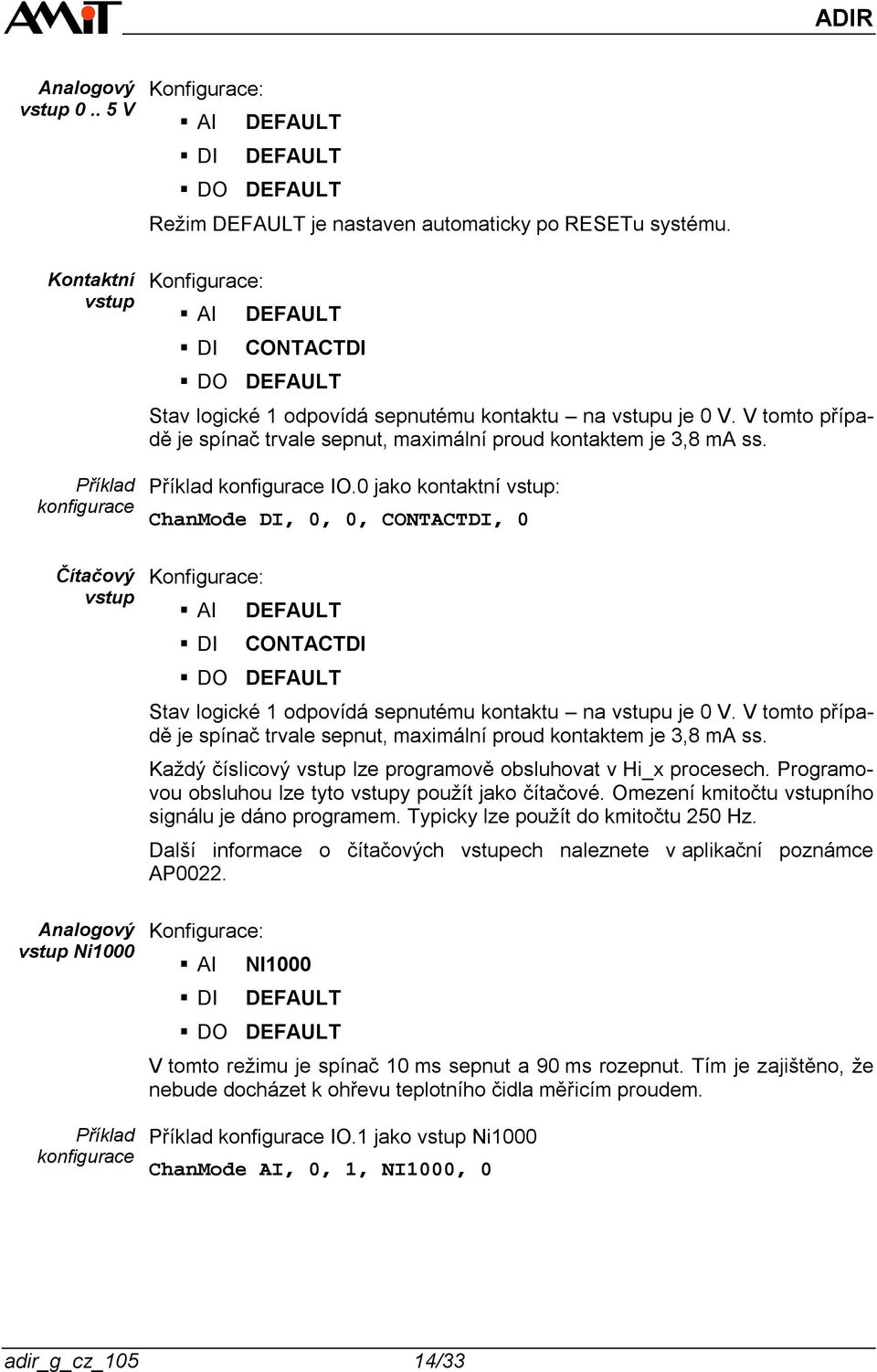

14 Analogový vstup V Kontaktní vstup Příklad konfigurace Konfigurace: AI DI DEFAULT DEFAULT DO DEFAULT Režim DEFAULT je nastaven automaticky po RESETu systému. Konfigurace: AI DEFAULT DI CONTACTDI DO DEFAULT Stav logické odpovídá sepnutému kontaktu na vstupu je 0 V. V tomto případě je spínač trvale sepnut, maximální proud kontaktem je 3,8 ma ss. Příklad konfigurace IO.0 jako kontaktní vstup: ChanMode DI, 0, 0, CONTACTDI, 0 Čítačový vstup Analogový vstup Ni000 Příklad konfigurace Konfigurace: AI DEFAULT DI CONTACTDI DO DEFAULT Stav logické odpovídá sepnutému kontaktu na vstupu je 0 V. V tomto případě je spínač trvale sepnut, maximální proud kontaktem je 3,8 ma ss. Každý číslicový vstup lze programově obsluhovat v Hi_x procesech. Programovou obsluhou lze tyto vstupy použít jako čítačové. Omezení kmitočtu vstupního signálu je dáno programem. Typicky lze použít do kmitočtu 50 Hz. Další informace o čítačových vstupech naleznete v aplikační poznámce AP00. Konfigurace: AI DI NI000 DEFAULT DO DEFAULT V tomto režimu je spínač 0 ms sepnut a 90 ms rozepnut. Tím je zajištěno, že nebude docházet k ohřevu teplotního čidla měřicím proudem. Příklad konfigurace IO. jako vstup Ni000 ChanMode AI, 0,, NI000, 0 adir_g_cz_05 4/33

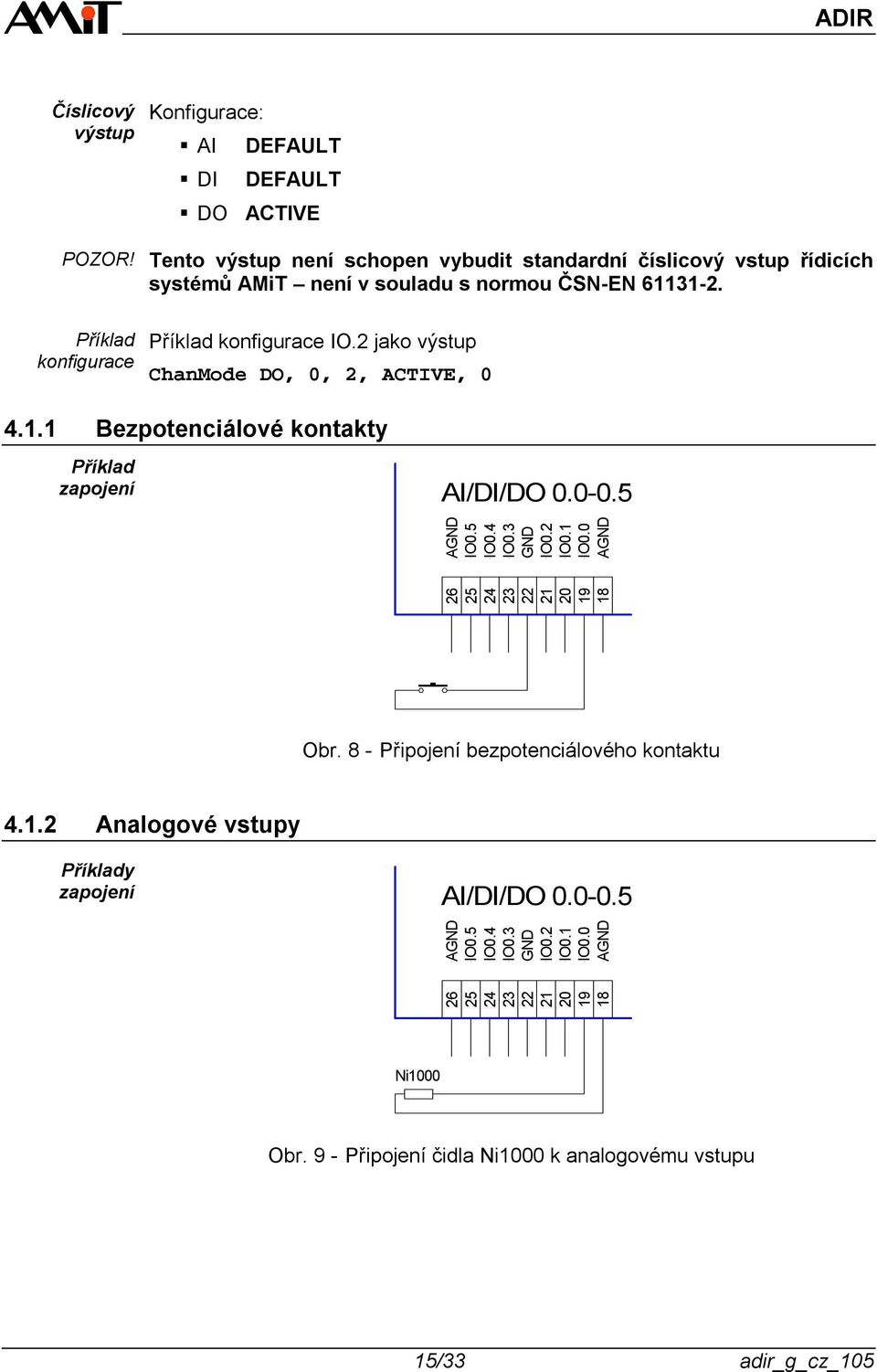

15 Číslicový výstup POZOR! Příklad konfigurace Konfigurace: AI DI DEFAULT DEFAULT DO ACTIVE Tento výstup není schopen vybudit standardní číslicový vstup řídicích systémů AMiT není v souladu s normou ČSN-EN 63-. Příklad konfigurace IO. jako výstup ChanMode DO, 0,, ACTIVE, Bezpotenciálové kontakty Příklad zapojení AI/DI/DO IO0.5 IO0.4 IO0.3 IO0. IO0. IO0.0 Obr. 8 - Připojení bezpotenciálového kontaktu 4.. Analogové vstupy Příklady zapojení AI/DI/DO IO0.5 IO0.4 IO0.3 IO0. IO0. IO0.0 Ni000 Obr. 9 - Připojení čidla Ni000 k analogovému vstupu 5/33 adir_g_cz_05

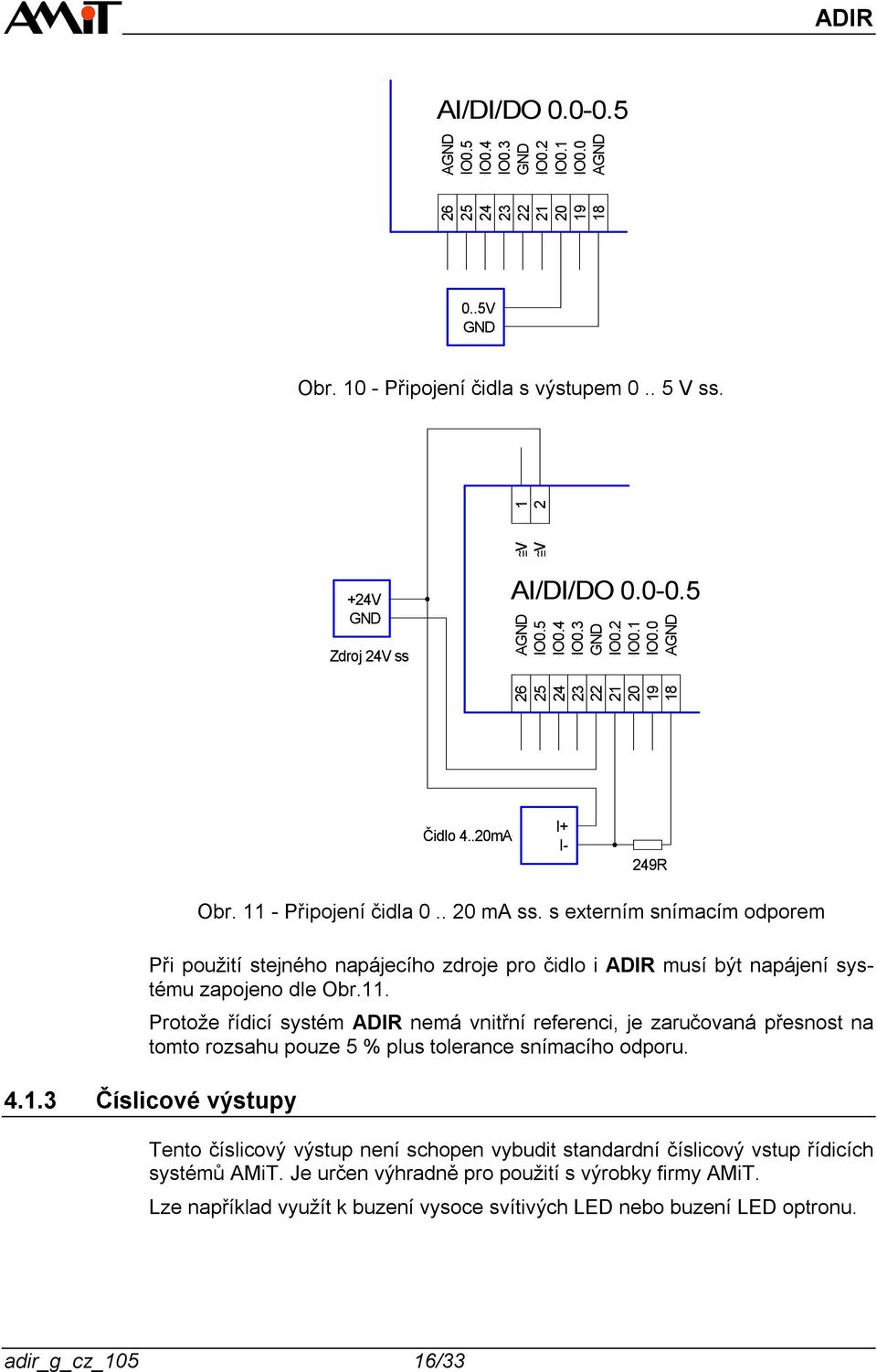

16 AI/DI/DO IO0.5 IO0.4 IO0.3 IO0. IO0. IO V Obr. 0 - Připojení čidla s výstupem V ss. AI/DI/DO V Zdroj 4V ss IO0.5 IO0.4 IO0.3 IO0. IO0. IO0.0 Čidlo 4..0mA I+ I- 49R Obr. - Připojení čidla ma ss. s externím snímacím odporem Při použití stejného napájecího zdroje pro čidlo i ADIR musí být napájení systému zapojeno dle Obr.. Protože řídicí systém ADIR nemá vnitřní referenci, je zaručovaná přesnost na tomto rozsahu pouze 5 % plus tolerance snímacího odporu Číslicové výstupy Tento číslicový výstup není schopen vybudit standardní číslicový vstup řídicích systémů AMiT. Je určen výhradně pro použití s výrobky firmy AMiT. Lze například využít k buzení vysoce svítivých LED nebo buzení LED optronu. adir_g_cz_05 6/33

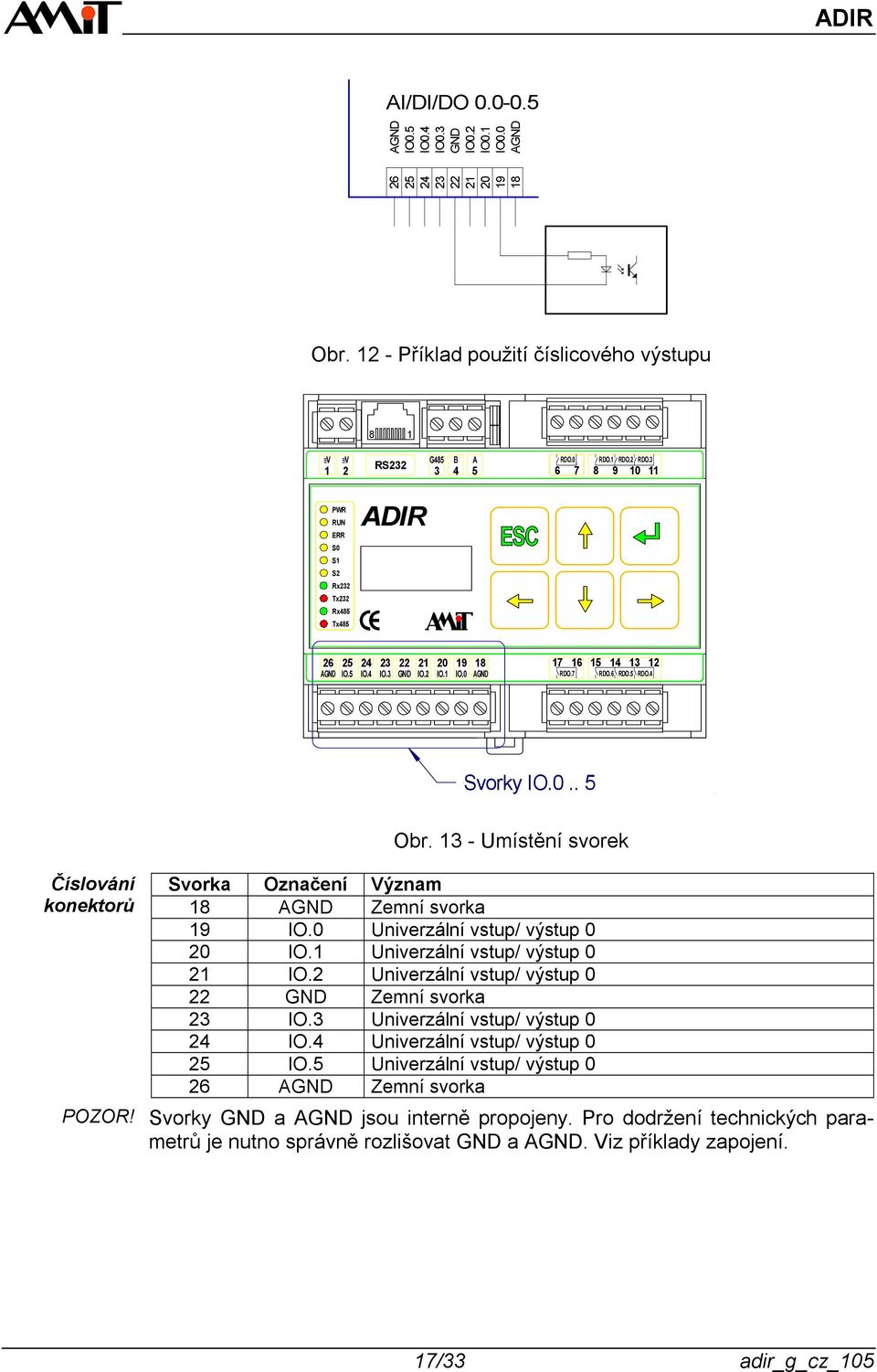

17 AI/DI/DO IO0.5 IO0.4 IO0.3 IO0. IO0. IO0.0 Obr. - Příklad použití číslicového výstupu 8 G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 6 5 IO.5 4 IO.4 3 IO.3 IO. 0 IO. 9 IO RDO.7 RDO.6 RDO.5 RDO.4 Svorky IO Obr. 3 - Umístění svorek Číslování konektorů POZOR! Svorka Označení Význam 8 Zemní svorka 9 IO.0 Univerzální vstup/ výstup 0 0 IO. Univerzální vstup/ výstup 0 IO. Univerzální vstup/ výstup 0 Zemní svorka 3 IO.3 Univerzální vstup/ výstup 0 4 IO.4 Univerzální vstup/ výstup 0 5 IO.5 Univerzální vstup/ výstup 0 6 Zemní svorka Svorky a jsou interně propojeny. Pro dodržení technických parametrů je nutno správně rozlišovat a. Viz příklady zapojení. 7/33 adir_g_cz_05

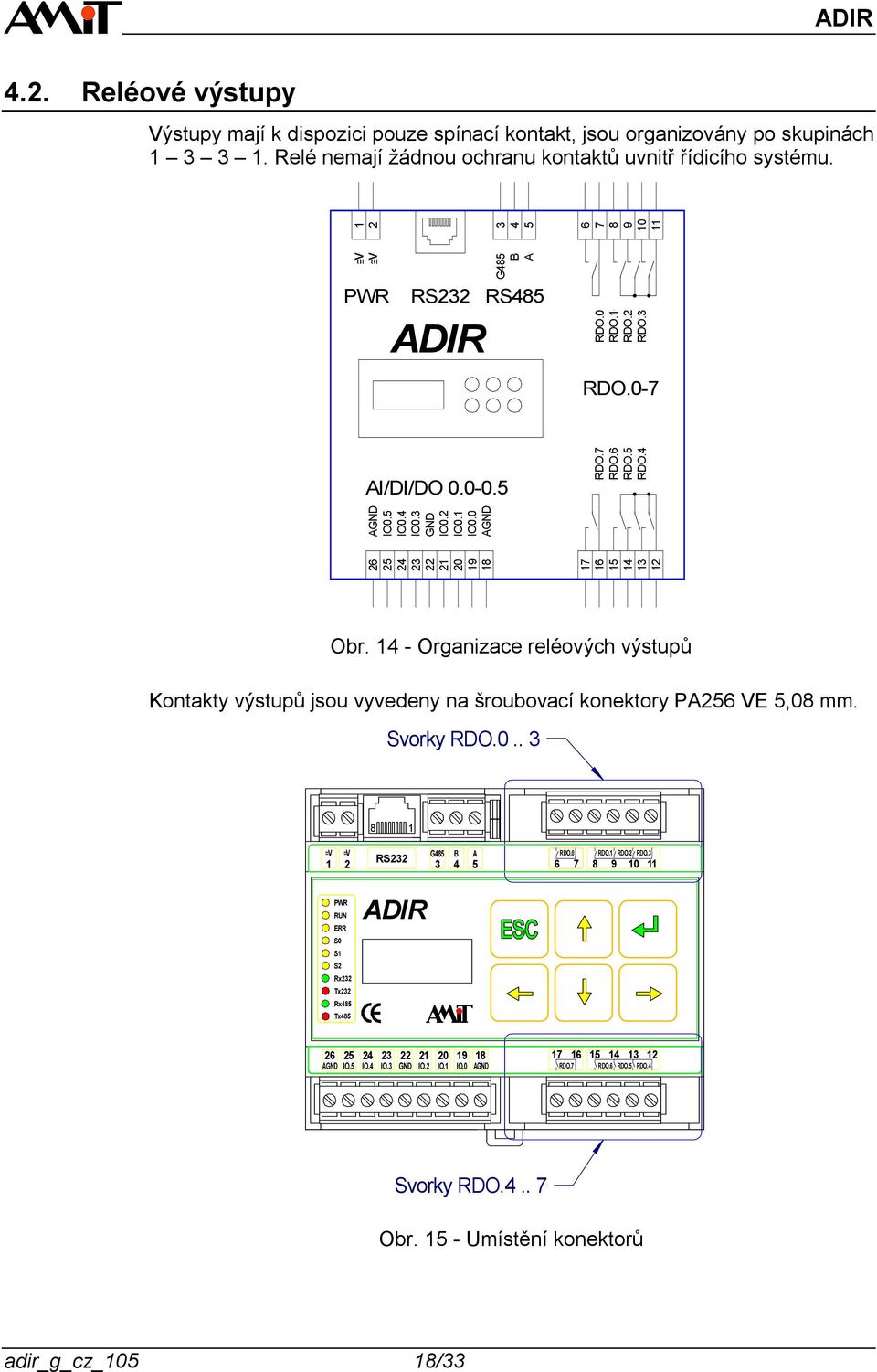

18 4.. Reléové výstupy Výstupy mají k dispozici pouze spínací kontakt, jsou organizovány po skupinách 3 3. Relé nemají žádnou ochranu kontaktů uvnitř řídicího systému RS3 ADIR AI/DI/DO IO0.5 IO0.4 IO0.3 IO0. IO0. IO G485 B A RS RDO.7 RDO.0 5 RDO.6 RDO. 4 RDO.5 RDO. 3 RDO.4 RDO.3 RDO.0-7 Obr. 4 - Organizace reléových výstupů Kontakty výstupů jsou vyvedeny na šroubovací konektory PA56 VE 5,08 mm. Svorky RDO G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 6 5 IO.5 4 IO.4 3 IO.3 IO. 0 IO. 9 IO RDO.7 RDO.6 RDO.5 RDO.4 Svorky RDO Obr. 5 - Umístění konektorů adir_g_cz_05 8/33

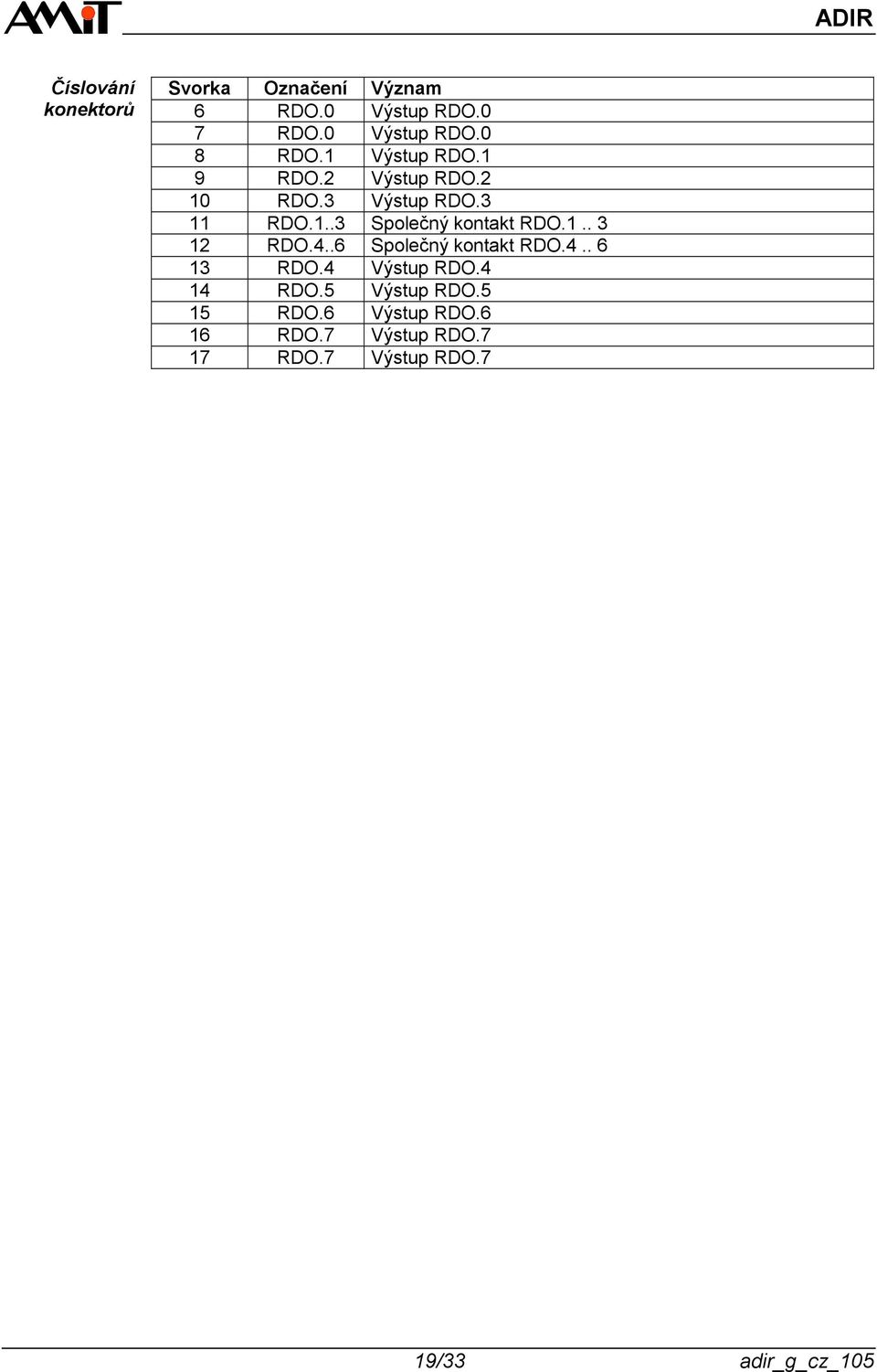

19 Číslování konektorů Svorka Označení Význam 6 RDO.0 Výstup RDO.0 7 RDO.0 Výstup RDO.0 8 RDO. Výstup RDO. 9 RDO. Výstup RDO. 0 RDO.3 Výstup RDO.3 RDO...3 Společný kontakt RDO... 3 RDO.4..6 Společný kontakt RDO RDO.4 Výstup RDO.4 4 RDO.5 Výstup RDO.5 5 RDO.6 Výstup RDO.6 6 RDO.7 Výstup RDO.7 7 RDO.7 Výstup RDO.7 9/33 adir_g_cz_05

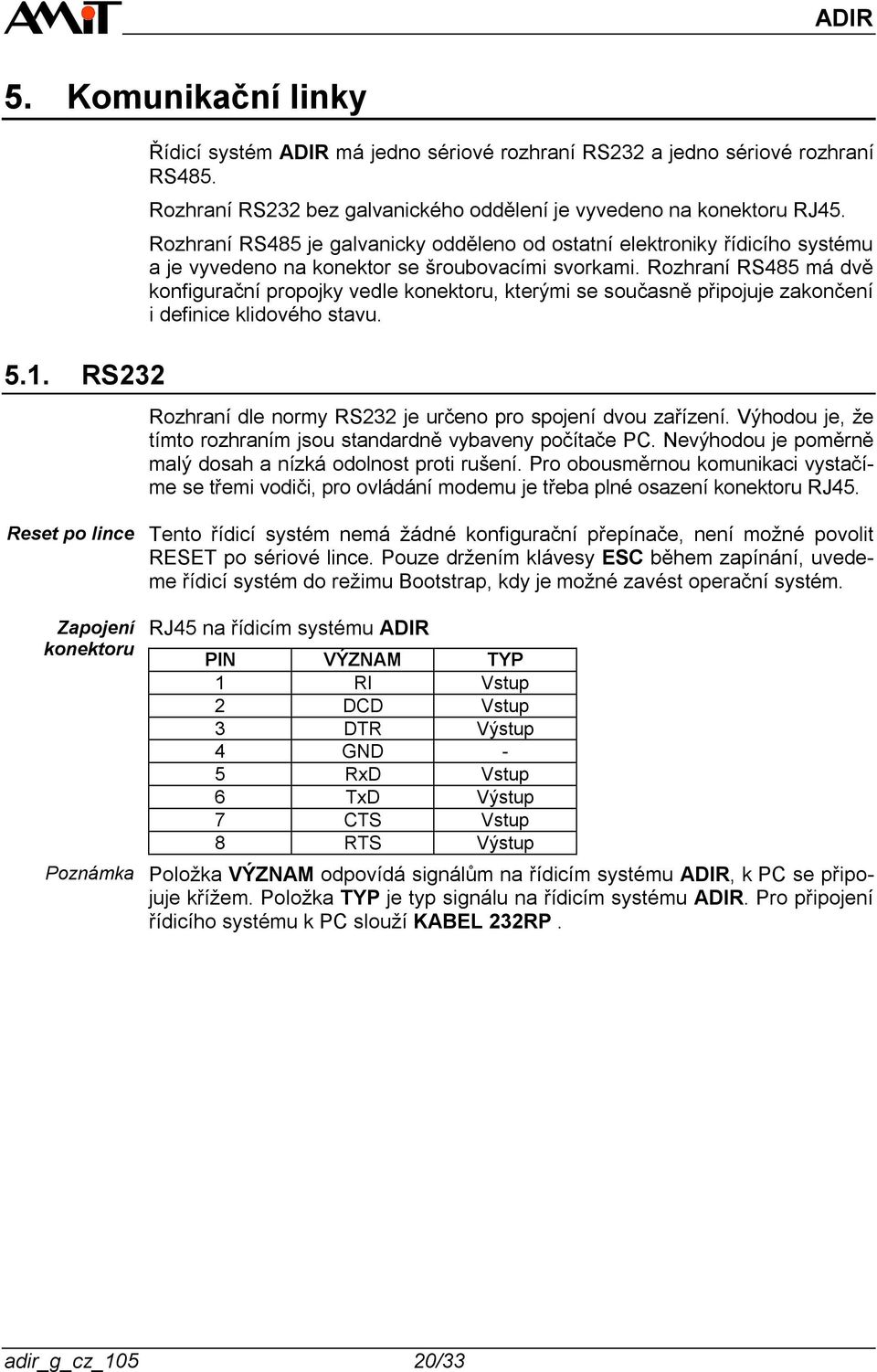

20 5. Komunikační linky 5.. RS3 Řídicí systém ADIR má jedno sériové rozhraní RS3 a jedno sériové rozhraní RS485. Rozhraní RS3 bez galvanického oddělení je vyvedeno na konektoru RJ45. Rozhraní RS485 je galvanicky odděleno od ostatní elektroniky řídicího systému a je vyvedeno na konektor se šroubovacími svorkami. Rozhraní RS485 má dvě konfigurační propojky vedle konektoru, kterými se současně připojuje zakončení i definice klidového stavu. Rozhraní dle normy RS3 je určeno pro spojení dvou zařízení. Výhodou je, že tímto rozhraním jsou standardně vybaveny počítače PC. Nevýhodou je poměrně malý dosah a nízká odolnost proti rušení. Pro obousměrnou komunikaci vystačíme se třemi vodiči, pro ovládání modemu je třeba plné osazení konektoru RJ45. Reset po lince Zapojení konektoru Poznámka Tento řídicí systém nemá žádné konfigurační přepínače, není možné povolit RESET po sériové lince. Pouze držením klávesy ESC během zapínání, uvedeme řídicí systém do režimu Bootstrap, kdy je možné zavést operační systém. RJ45 na řídicím systému ADIR PIN VÝZNAM TYP RI Vstup DCD Vstup 3 DTR Výstup 4-5 RxD Vstup 6 TxD Výstup 7 CTS Vstup 8 RTS Výstup Položka VÝZNAM odpovídá signálům na řídicím systému ADIR, k PC se připojuje křížem. Položka TYP je typ signálu na řídicím systému ADIR. Pro připojení řídicího systému k PC slouží KABEL 3RP. adir_g_cz_05 0/33
21 KABEL3RP RS3 G485 B A RS485 Obr. 6 - Propojení s PC Umístění konektoru Konektor RS3 8 G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 6 5 IO.5 4 IO.4 3 IO.3 IO. 0 IO. 9 IO RDO.7 RDO.6 RDO.5 RDO.4 Indikace RS3 Obr. 7 - Konektor a indikace linky RS3 Připojení modemu K řídicímu systému ADIR je možno přímo připojit modem DM-GSM nebo DM-GPRS. Pro jeho připojení slouží kabel KABEL3RR. /33 adir_g_cz_05
22 DM-GPRS RS3 3 4 ~8V ~8V +4V KABEL3RR RS3 G485 B A RS RS485 Obr. 8 - Propojení s GPRS modemem RS485 je poloduplexní sériové rozhraní. Lze použít pro spojení více jednotek (na jednom segmentu až 3). Všechny jednotky komunikují po jednom signálovém páru. Umístění svorek RS485 Konektor RS485 Klidový stav + zakončení RS485 8 G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 6 5 IO.5 4 IO.4 3 IO.3 IO. 0 IO. 9 IO RDO.7 RDO.6 RDO.5 RDO.4 Indikace RS485 Obr. 9 - Konektor a indikace linky RS485 adir_g_cz_05 /33
23 A B G485 A B G485 ADIR Číslování konektoru Svorka Označení Význam 3 G485 Zem linky RS485 4 B Linka RS485, signál B 5 A Linka RS485, signál A Příklad zapojení Koncová stanice Koncová stanice Průběžné stanice G485 B A G485 B A G485 B A RS485 RS485 RS485 Obr. 0 - Pouze jeden segment linky RS485 Koncové stanice Průběžné stanice Obě propojky osazeny. Obě propojky neosazeny. Koncová stanice DM-485TO485 Koncová stanice Opakovač G485 B A G485 B A G RS485 RS485 Zakončení Průběžné stanice B A G RS485 Průběžná stanice B A RS485 Obr. - Oddělení segmentu linky RS485 Schéma zapojení Schéma zapojení ochranných obvodů a připojení zakončovacího a klidových odporů. 3/33 adir_g_cz_05
24 +5V J7 80R J8 00R EN EN Vcc +5V 80R 0R 0R A B G485 Obr. - Schéma zapojení ochran a zakončení linky RS485 Zásady pro používání Maximální délka segmentu 00 m / 900 Bd Maximálně 3 stanic Maximální vzdálenost stanice od průběžného vedení (délka T segmentu) 3 m Na koncových stanicích zapojovat zakončovací odpory (a odpory pro definici klidového stavu) Zakončovací odpory nesmí být připojeny na průběžných stanicích Kabel: stíněný kroucený pár Stínění kabelu se připojuje na svorku stínění konektoru linky RS485 a pouze v jednom bodě segmentu se spojuje se svorkou PE (přímé uzemnění) V ostatních přípojných bodech se stínění spojuje se svorkou PE rozváděče přes bleskojistku (nepřímé uzemnění) Pro spolehlivou funkci je nutno pečlivě zvážit použití přepěťových ochran adir_g_cz_05 4/33
25 6. Rozmístění konektorů a svorek Napájení RS3 RS485 Reléové výstupy 8 G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 6 5 IO.5 4 IO.4 3 IO.3 IO. 0 9 IO. IO RDO.7 RDO.6 RDO.5 RDO.4 Univerzální V/V Reléové výstupy Obr. 3 - Konektory na řídicím systému ADIR Svorka Označení Význam Napájení řídicího systému Napájení řídicího systému 3 G485 Zem, linka RS485 4 B Linka RS485, signál B 5 A Linka RS485, signál A 6 RDO.0 Výstup RDO.0 7 RDO.0 Výstup RDO.0 8 RDO. Výstup RDO. 9 RDO. Výstup RDO. 0 RDO.3 Výstup RDO.3 RDO...3 Společný kontakt RDO... 3 RDO.4..6 Společný kontakt RDO RDO.4 Výstup RDO.4 4 RDO.5 Výstup RDO.5 5 RDO.6 Výstup RDO.6 6 RDO.7 Výstup RDO.7 7 RDO.7 Výstup RDO.7 5/33 adir_g_cz_05
26 Pozor Svorka Označení Význam 8 Zemní svorka 9 IO.0 Univerzální vstup/ výstup 0 0 IO. Univerzální vstup/ výstup 0 IO. Univerzální vstup/ výstup 0 Zemní svorka 3 IO.3 Univerzální vstup/ výstup 0 4 IO.4 Univerzální vstup/ výstup 0 5 IO.5 Univerzální vstup/ výstup 0 6 Zemní svorka Svorky (8, 6) jsou interně spojeny se svorkou (). Systémové LED Klidový stav + zakončení RS485 8 G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 6 5 IO.5 4 IO.4 3 IO.3 IO. 0 IO. 9 IO RDO.7 RDO.6 RDO.5 RDO.4 Linkové LED Obr. 4 - Rozmístění přepínačů a indikací adir_g_cz_05 6/33
27 7. Konfigurace 7.. Konfigurace linky RS485 Na řídicím systému ADIR je třeba nastavovat pouze zakončení + definici klidového stavu linky RS485. Konfigurační propojky jsou přístupné bez demontáže řídicího systému. Propojky osazeny zakončení je zapojeno, propojky neosazeny zakončení nezapojeno. Klidový stav + zakončení RS485 8 G485 B A RDO.0 RDO. RDO. RDO.3 RS RUN ERR S0 S S Rx3 Tx3 Rx485 Tx485 ADIR 6 5 IO.5 4 IO.4 3 IO.3 IO. 0 IO. 9 IO RDO.7 RDO.6 RDO.5 RDO.4 Obr. 5 - Zakončení linky RS485 Ostatní vstupy, výstupy ani linka RS3 nevyžadují žádné nastavení pomocí přepínačů nebo propojek. 7.. Konfigurace řídicího systému Řídicí systém ADIR nemá žádný HW ani SW konfigurační přepínač. HW i SW konfigurace se provádí pomocí kláves a LCD. Pokud při zapnutí napájecího napětí držíme klávesu ESC, je řídicí systém přepnut do bootstrapu, kdy je možné nahrávat operační systém. Po nahrání operačního systému lze SW konfiguraci vyvolat držením klávesy ENTER při zapnutí napájecího napětí. Šipkami nahoru a dolu vybíráme editovanou položku, šipkami vlevo a vpravo volíme požadovanou hodnotu. 7/33 adir_g_cz_05
28 Nastavované parametry: Adresa systému v síti DB-Net Přenosová rychlost DB-Net 9600 / 900 / / Komunikační rozhraní DB-Net RS3 / RS485 Aplikaci spustit / blokovat Opakovaný stisk kláves vypnuto / pomalu / rychle Intenzita podsvitu Nastavení kontrastu Po stisku klávesy ENTER dostaneme nabídku k uložení, po stisku klávesy ESC můžeme konfigurační menu opustit bez uložení změn. adir_g_cz_05 8/33
29 8. Montáž Řídicí systém je určen pro montáž na DIN lištu 35 mm do plastových nebo kovových rozváděčů. 8.. Zásady instalace EMC Filtr Na vstupu napájecího napětí 30 V stř. doporučujeme použít EMC filtr v závislosti na provedení rozvodů a charakteru prostředí. Propojení s PE Číslicové V / V Analogové vstupy Kanál RS485 Kanál RS3 Poznámka Pozor! Svorku () propojit s PE rozváděče. V prostředí s vyšší úrovní rušení a při delších přívodech použít stíněné vodiče. Stínění zapojit hned na vstupu rozváděče na PE. Pokud jsou přívody vedeny mimo budovu, je třeba příslušné vstupy i výstupy osadit přepěťovými ochranami. Pro vedení použít stíněné vodiče. Stínění zapojit hned na vstupu rozváděče na PE. Pokud jsou přívody vedeny mimo budovu, je třeba příslušné vstupy osadit přepěťovými ochranami. Pro vedení použít stíněné vodiče. Stínění kabelu se připojuje na svorku stínění konektoru linky RS485 a pouze v jednom bodě segmentu se spojuje se svorkou PE (přímé uzemnění), v ostatních bodech přes bleskojistku (nepřímé uzemnění). Pro oddělení segmentů mezi sebou je možné použít opakovače DM-485TO485 z produkce firmy AMiT. Pokud rozhraní slouží pouze pro servisní účely, nebo je použito v rámci rozváděče, stačí nestíněný plochý komunikační kabel. Při permanentním použití mimo rozváděč, použít stíněné vodiče. Stínění zapojit hned na vstupu rozváděče na PE. Veškerá propojení na PE musí být provedena s co nejmenší impedancí. Technické parametry řídicího systému jsou zaručeny pouze při tomto zapojení. Svorky a ( a ) nesmí být spojeny s nebo řídicího systému! 9/33 adir_g_cz_05
30 Oddělující přepážka ADIR Montážní deska rozváděče Obr. 6 - Příklad montáže řídicího systému adir_g_cz_05 30/33
31 9. Objednací údaje a kompletace Řídicí systém ADIR Upozornění: Řídicí systém s rozhraním RS485, kompletní sada konektorů WAGO, návod na obsluhu, záruční list Od je dodáván pouze systém ADIR v osazení s linkou RS485 Připojení k PC Trafo KABEL 3RP Propojovací kabel RS3 PC - ADIR Tento kabel slouží k nahrávání programů do řídicího systému a pro ladění. TRF0 Napájecí trafo pro řídicí systém ADIR 30 V stř./5 VA, na DIN lištu 35 mm Při použití jiného trafa než TRF0 neručíme za správnou funkci a případné poškození systému ADIR. 9.. Výrobní nastavení Konfigurace RS485 Jsou osazeny obě propojky, které aktivují zakončení i definici klidového stavu. 3/33 adir_g_cz_05
32 0. Údržba Řídicí systém nevyžaduje žádnou pravidelnou kontrolu ani údržbu s výjimkou kontroly napětí zálohovacího akumulátoru. Zálohovací baterie Čištění Poznámka Pro zálohování programu a parametrů v paměti RAM slouží zálohovací baterie. Její jmenovité napětí je 3,0 V, jmenovitá kapacita je Ah. Jestliže její napětí klesne pod,7 V, je považována za vybitou. Jestliže došlo k tomuto stavu, je nutno ji vyměnit. Kontrolu je nutno provádět minimálně jednou za pět let. Předpokládaná životnost baterie dle výrobce je 0 let. Podle způsobu použití zařízení je třeba čas od času z řídicího systému odstranit prach. Řídicí systém se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Uvedenou údržbu může provádět pouze výrobce nebo pověřená servisní organizace! adir_g_cz_05 3/33
33 . Likvidace odpadu Likvidace elektroniky Likvidace baterie Likvidace řídicího systému je řízena předpisy o nakládání s elektroodpadem. Řídicí systém nesmí být likvidován v běžném komunálním odpadu. Musí být odevzdán na místech k tomu určených a recyklován. Řídicí systém obsahuje lithiovou baterii. Baterie je nebezpečný odpad. Tento odpad musí být odevzdán na místech k tomu určených. Odstraňování opotřebených baterií a akumulátorů nesmí být v rozporu s platnými právními předpisy. 33/33 adir_g_cz_05
