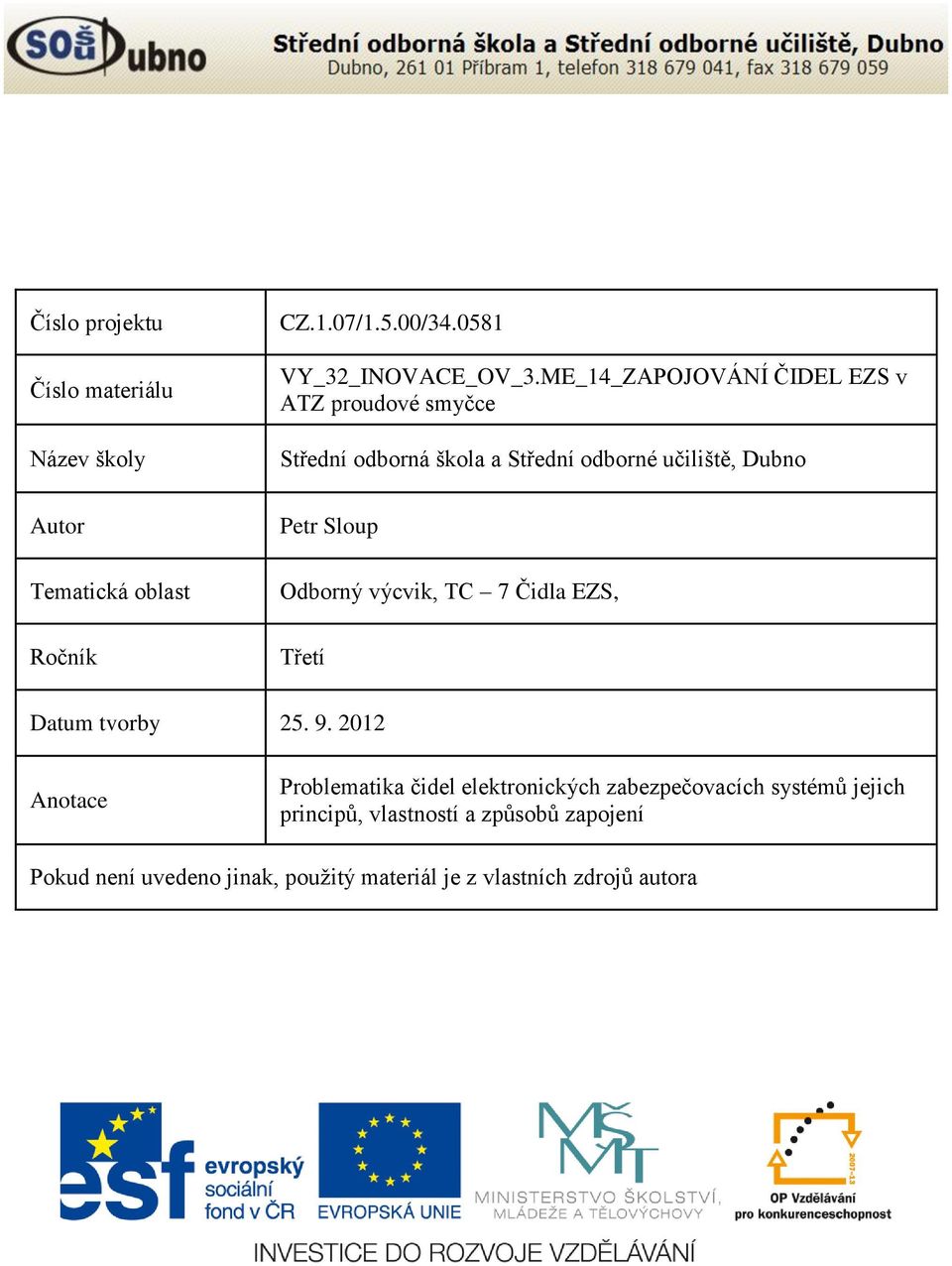

1 Číslo projektu Číslo materiálu Název školy Autor Tematická oblast Ročník CZ.1.07/1.5.00/ VY_32_INOVACE_OV_3.ME_14_ZAPOJOVÁNÍ ČIDEL EZS v ATZ proudové smyčce Střední odborná škola a Střední odborné učiliště, Dubno Petr Sloup Odborný výcvik, TC 7 Čidla EZS, Třetí Datum tvorby Anotace Problematika čidel elektronických zabezpečovacích systémů jejich principů, vlastností a způsobů zapojení Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora

2 Proudová smyčka ATZ Zdvojená odporově vyvážená smyčka ATZ smyčka využívá detektory s NC kontakty. Tento typ smyčky střeží současně výstupní kontakty dvou čidel i jejich sabotážní kontakty a obsahuje celkem tři rezistory. Všechny kontakty jak výstupní (C-NC čidlové), tak oba sabotážní jsou řazeny vzájemně sériově. Do série k nim je přiřazen vyvažovací rezistor Rv. K výstupním kontaktům čidel jsou paralelně připojeny vyvažovací rezistory, k čidlu které se bude hlásit jako 1. na příslušné lince je přiřazen rezistor Rč1 a k druhému čidlu, které se bude hlásit jako 2. na stejné lince je připojen rezistor Rč2 (ten má zpravidla 2 x větší ohmickou hodnotu, než rezistor Rč1). V klidovém stavu jsou všechny kontakty spojené a linkou tak prochází kontrolní proud, limitovaný vyvažovacím rezistorem Rv. Při aktivaci některého čidla se jeho kontakt rozpojí a tím přes něj nemůže procházet kontrolní proud, ten musí projít přes k němu paralelní rezistor, který je nyní sériově spojen s rezistorem Rv, tím se o jeho hodnotu zvýší odpor celé linky (smyčky). Ke stejné situaci dojde i v případě aktivace druhého čidla. Pokud jsou aktivována obě čidla současně, kontrolní proud musí projít přes všechny tři rezistory a ohmický odpor linky je v tomto případě součtem hodnot rezistorů Rv+Rč1+Rč2. Pokud dojde k aktivaci některého

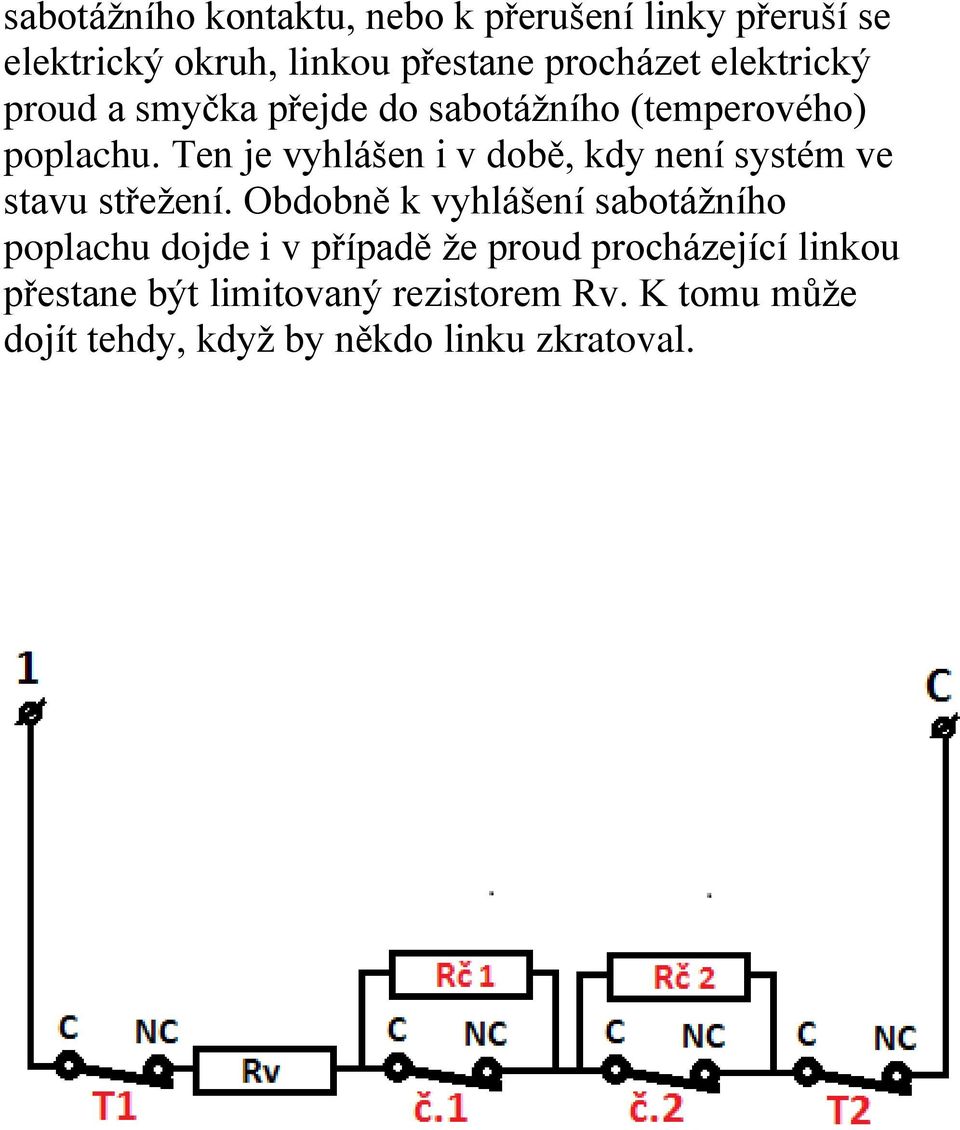

3 sabotážního kontaktu, nebo k přerušení linky přeruší se elektrický okruh, linkou přestane procházet elektrický proud a smyčka přejde do sabotážního (temperového) poplachu. Ten je vyhlášen i v době, kdy není systém ve stavu střežení. Obdobně k vyhlášení sabotážního poplachu dojde i v případě že proud procházející linkou přestane být limitovaný rezistorem Rv. K tomu může dojít tehdy, když by někdo linku zkratoval.

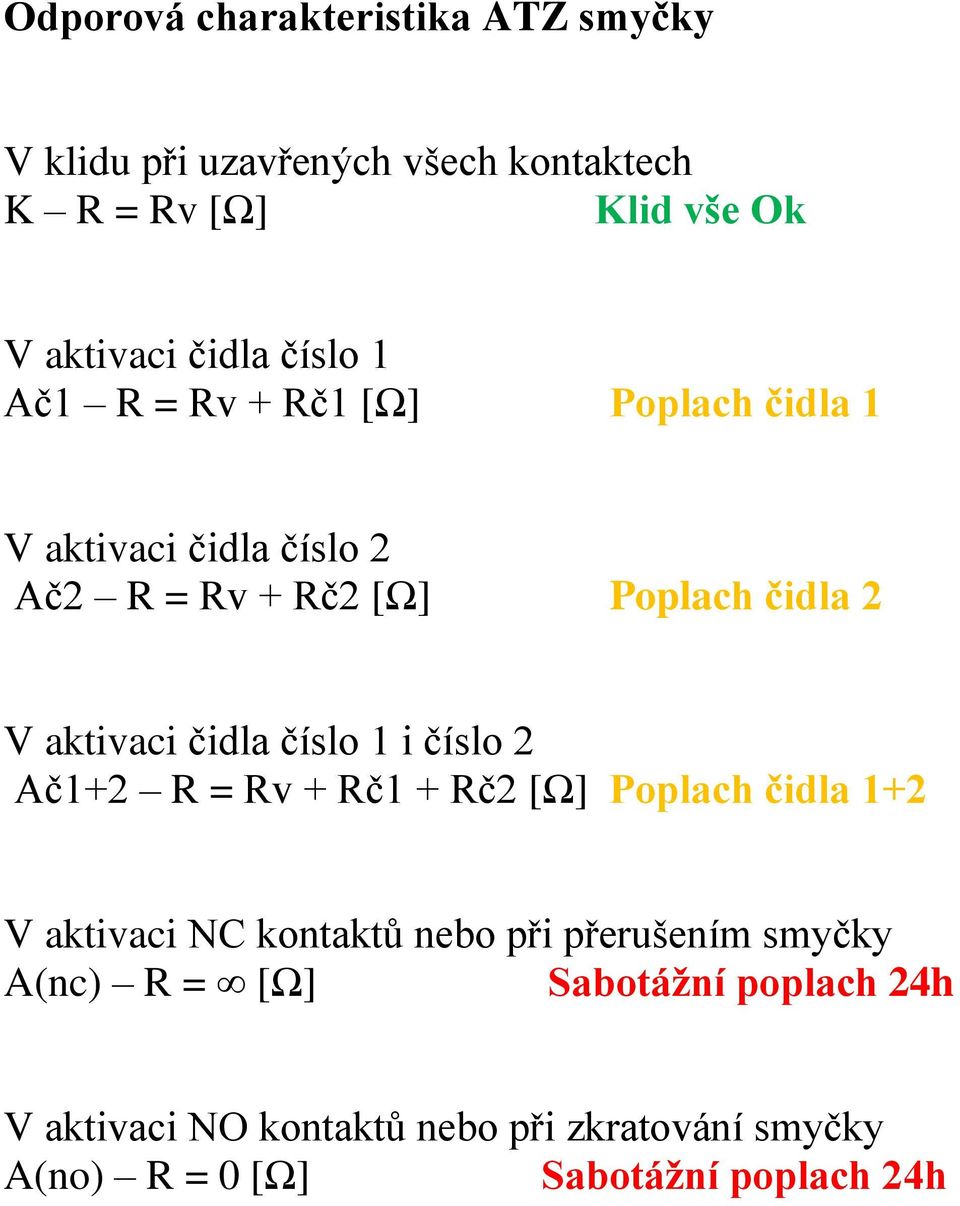

4 Odporová charakteristika ATZ smyčky V klidu při uzavřených všech kontaktech K R = Rv [Ω] Klid vše Ok V aktivaci čidla číslo 1 Ač1 R = Rv + Rč1 [Ω] Poplach čidla 1 V aktivaci čidla číslo 2 Ač2 R = Rv + Rč2 [Ω] Poplach čidla 2 V aktivaci čidla číslo 1 i číslo 2 Ač1+2 R = Rv + Rč1 + Rč2 [Ω] Poplach čidla 1+2 V aktivaci NC kontaktů nebo při přerušením smyčky A(nc) R = [Ω] Sabotážní poplach 24h V aktivaci NO kontaktů nebo při zkratování smyčky A(no) R = 0 [Ω] Sabotážní poplach 24h

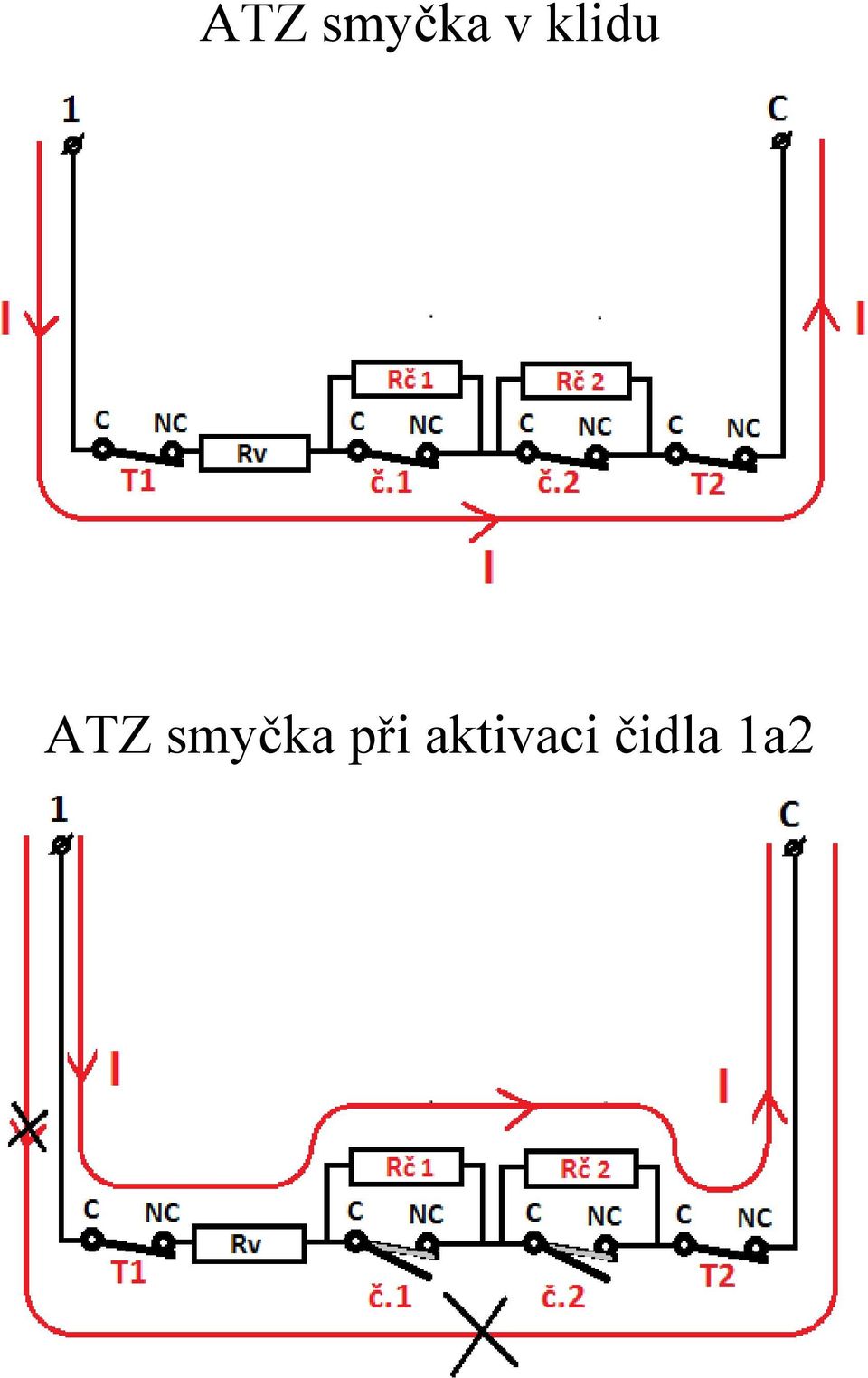

5 ATZ smyčka v klidu ATZ smyčka při aktivaci čidla 1a2

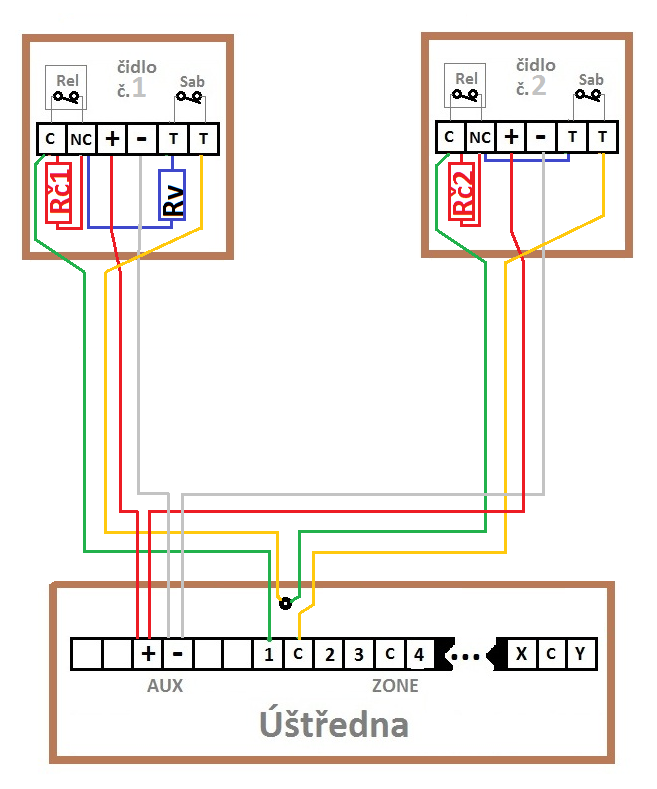

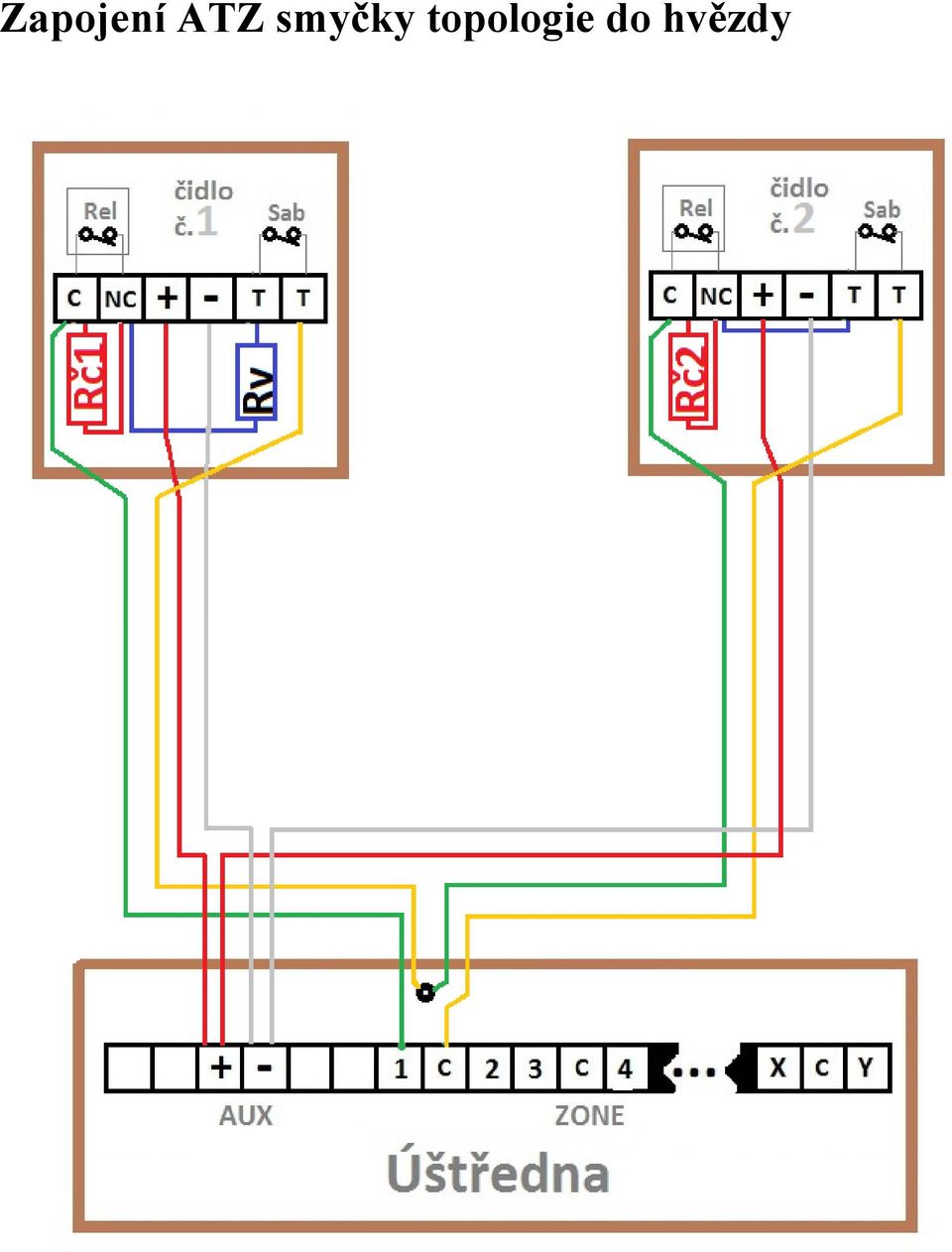

6 Zapojení ATZ smyčky topologie do hvězdy

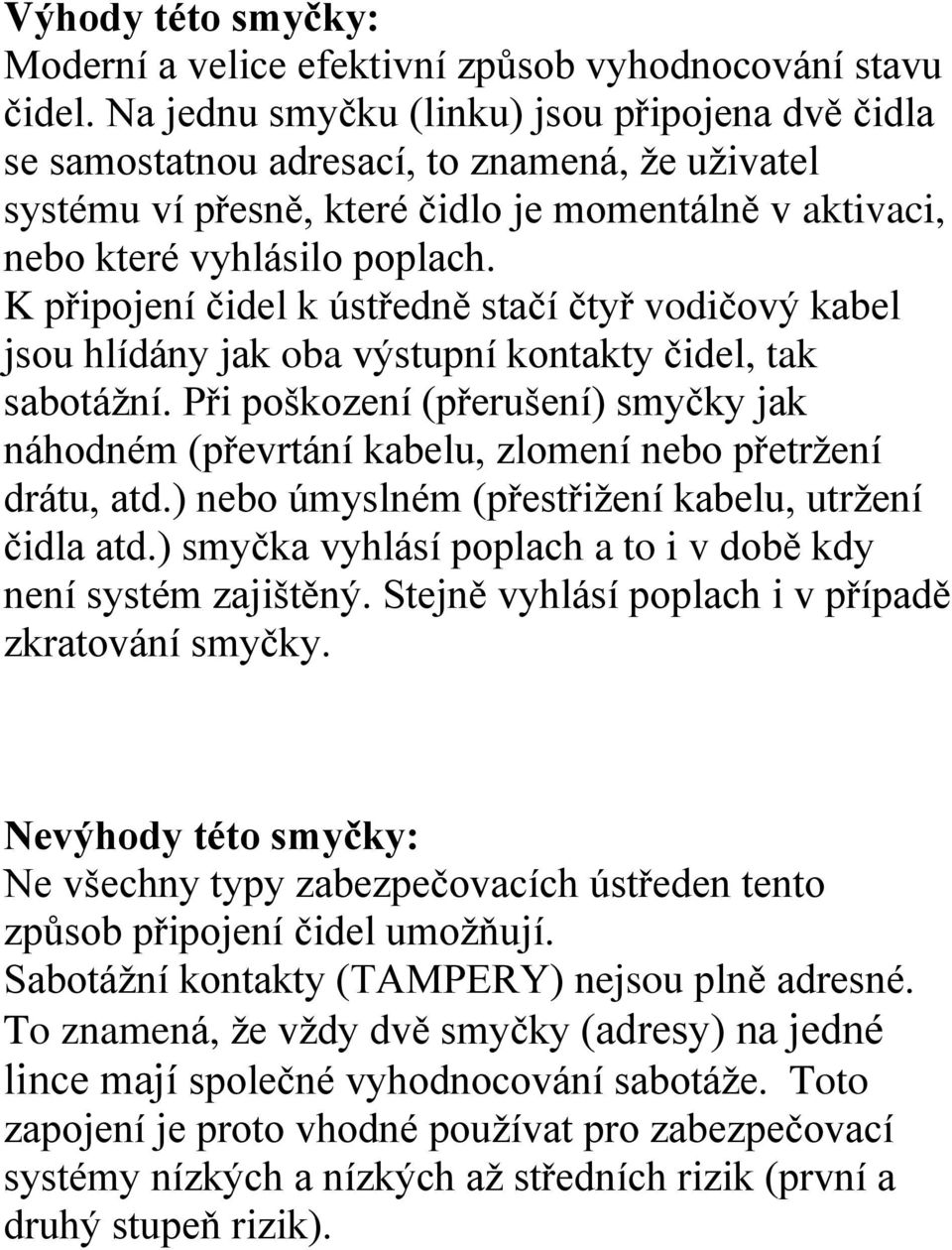

7 Výhody této smyčky: Moderní a velice efektivní způsob vyhodnocování stavu čidel. Na jednu smyčku (linku) jsou připojena dvě čidla se samostatnou adresací, to znamená, že uživatel systému ví přesně, které čidlo je momentálně v aktivaci, nebo které vyhlásilo poplach. K připojení čidel k ústředně stačí čtyř vodičový kabel jsou hlídány jak oba výstupní kontakty čidel, tak sabotážní. Při poškození (přerušení) smyčky jak náhodném (převrtání kabelu, zlomení nebo přetržení drátu, atd.) nebo úmyslném (přestřižení kabelu, utržení čidla atd.) smyčka vyhlásí poplach a to i v době kdy není systém zajištěný. Stejně vyhlásí poplach i v případě zkratování smyčky. Nevýhody této smyčky: Ne všechny typy zabezpečovacích ústředen tento způsob připojení čidel umožňují. Sabotážní kontakty (TAMPERY) nejsou plně adresné. To znamená, že vždy dvě smyčky (adresy) na jedné lince mají společné vyhodnocování sabotáže. Toto zapojení je proto vhodné používat pro zabezpečovací systémy nízkých a nízkých až středních rizik (první a druhý stupeň rizik).
