IIP-CB3100FWL Skutečná D&N IP WIFI kamera pro vnitřní použití. Instalační Manuál Ver. 1.2

Transkript

1 IIP-CB3100FWL Skutečná D&N IP WIFI kamera pro vnitřní použití Instalační Manuál Ver. 1.2

2 1 Úvod 1.1 Stručně o výrobku IP kamery lze použít pouze jako součást bezpečnostního systému. Vhodný profesionální software pro monitorování pak umožňuje vynikající komunikaci s těmito kamerami. IP kamery mohou pracovat taktéž individuálně. IP kamery se použávají pro různé typy aplikací, všude tam kde je požadavek na vzdálené hlídání, např.: bankovní automaty, bankovní přepážky, supermarket, fabriky atp. v zařízeních pěstounské péče, školách atp. v inteligentních přístupových systémech v inteligentních systémech pro řízení budov v objektech bez ostrahy, např. elektrárny, telekomunikační stanice ve venkovních zařízeních pro monitorování mostů, tunelů na výrobních linkách a při řízení skladů u 24-hodinového hlídání silničního provozu vzdálené hlídání lesů, zdrojů vody a řek na letištích, nádražích, zastávkách MHD atp. 1.2 Hlavní funkce kamery Zabezpečení v reálném čase Díky IP výstupu je funguje zabezpečení přes IE nebo HVR, atp. Ukládání Max. kapacita MICRO SD karty je 32 GB (součást modelu) pro ukládání lokálně pořízených snímků Pořízené snímky lze take uložit vzdáleně díky CMS software případně platform Vmeye Uložená data mají vlastní formát, a nelze ho měnit Formát komprese Pro synchronní stabilitu obrazu a zvuku je komprimace prováděna vlastním hardware Funkce archivace Soubory uložené na MICRO SD kartě lze stáhnout na PC zákazníka přes síť Funkce přehrávání videa Umožňuje záznam plně v reálném čase, zabezpečení přes síť, vyhledání a stažení záznamu atp. Podpora rychlého nebo pomalého přehrávání záznamu atp. Lze zvětšit jistou část prostoru Funkce síťového provozu Vzdálené zabezpečení přes síť (včetně mobilu) Vzdálené řízení PTZ Vzdálené vyhledání videosekvence a přehrávání v reálném čase 2

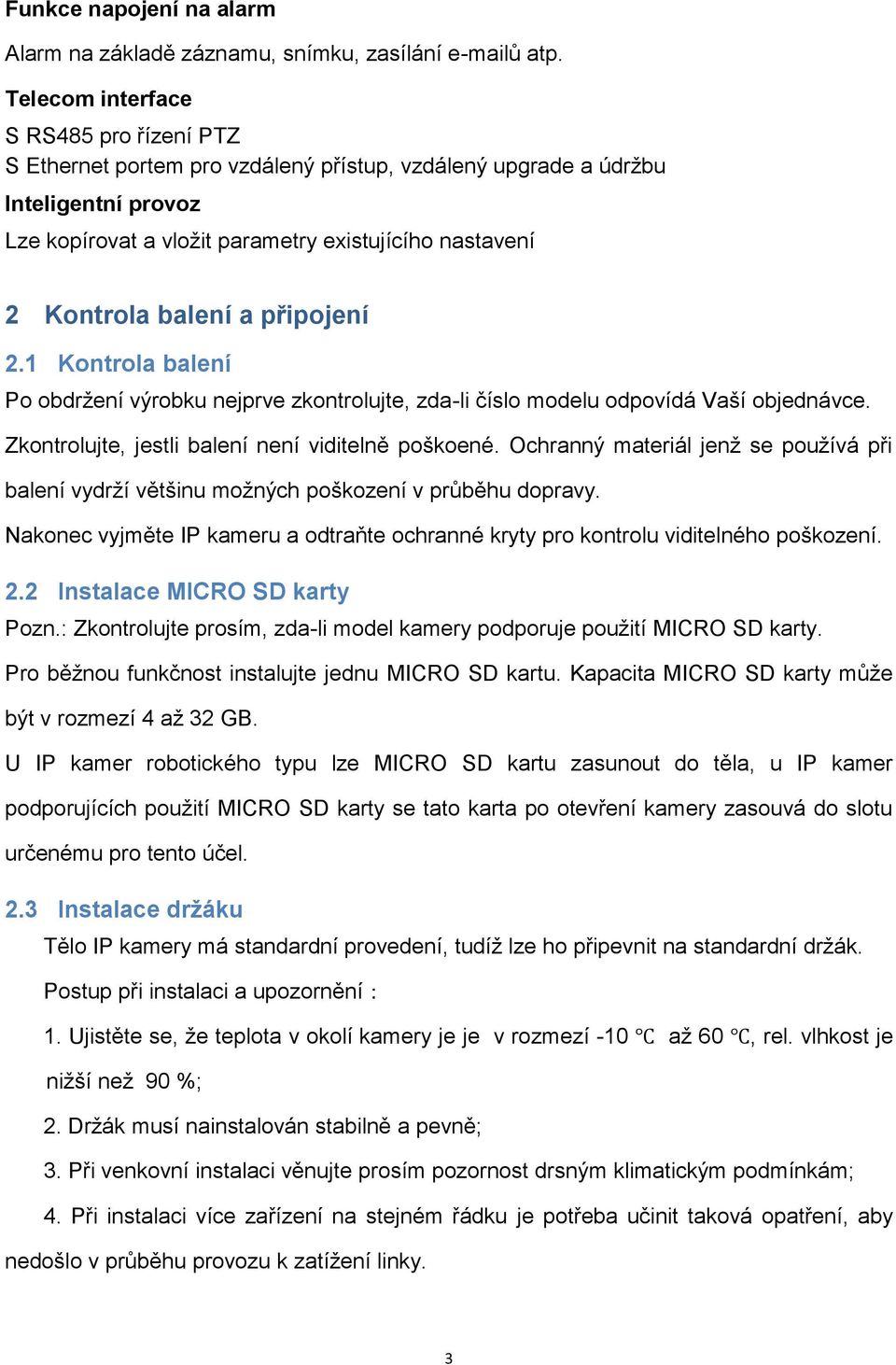

3 Funkce napojení na alarm Alarm na základě záznamu, snímku, zasílání ů atp. Telecom interface S RS485 pro řízení PTZ S Ethernet portem pro vzdálený přístup, vzdálený upgrade a údržbu Inteligentní provoz Lze kopírovat a vložit parametry existujícího nastavení 2 Kontrola balení a připojení 2.1 Kontrola balení Po obdržení výrobku nejprve zkontrolujte, zda-li číslo modelu odpovídá Vaší objednávce. Zkontrolujte, jestli balení není viditelně poškoené. Ochranný materiál jenž se používá při balení vydrží většinu možných poškození v průběhu dopravy. Nakonec vyjměte IP kameru a odtraňte ochranné kryty pro kontrolu viditelného poškození. 2.2 Instalace MICRO SD karty Pozn.: Zkontrolujte prosím, zda-li model kamery podporuje použití MICRO SD karty. Pro běžnou funkčnost instalujte jednu MICRO SD kartu. Kapacita MICRO SD karty může být v rozmezí 4 až 32 GB. U IP kamer robotického typu lze MICRO SD kartu zasunout do těla, u IP kamer podporujících použití MICRO SD karty se tato karta po otevření kamery zasouvá do slotu určenému pro tento účel. 2.3 Instalace držáku Tělo IP kamery má standardní provedení, tudíž lze ho připevnit na standardní držák. Postup při instalaci a upozornění: 1. Ujistěte se, že teplota v okolí kamery je je v rozmezí -10 až 60, rel. vlhkost je nižší než 90 %; 2. Držák musí nainstalován stabilně a pevně; 3. Při venkovní instalaci věnujte prosím pozornost drsným klimatickým podmínkám; 4. Při instalaci více zařízení na stejném řádku je potřeba učinit taková opatření, aby nedošlo v průběhu provozu k zatížení linky. 3

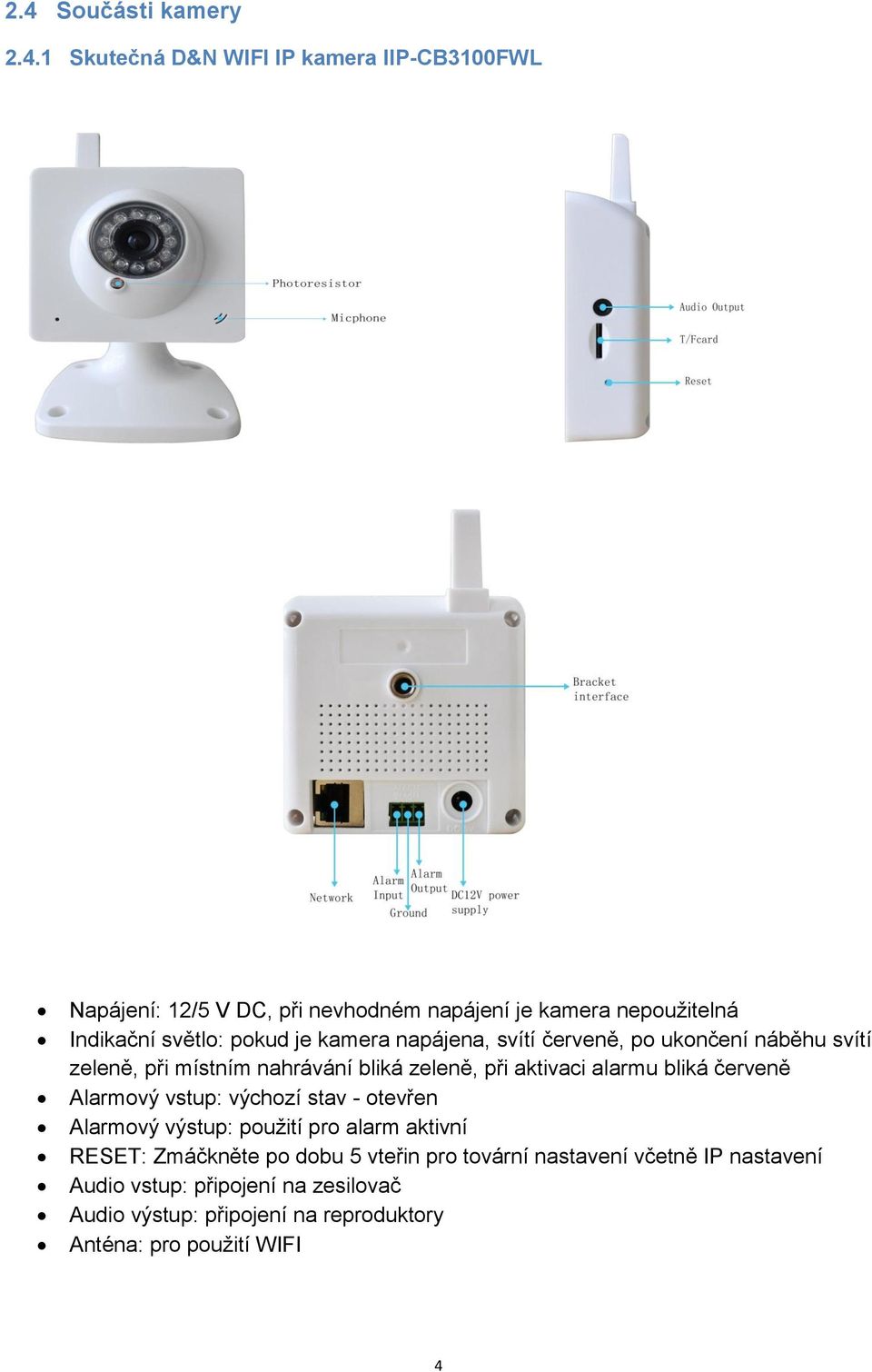

4 2.4 Součásti kamery Skutečná D&N WIFI IP kamera IIP-CB3100FWL Napájení: 12/5 V DC, při nevhodném napájení je kamera nepoužitelná Indikační světlo: pokud je kamera napájena, svítí červeně, po ukončení náběhu svítí zeleně, při místním nahrávání bliká zeleně, při aktivaci alarmu bliká červeně Alarmový vstup: výchozí stav - otevřen Alarmový výstup: použití pro alarm aktivní RESET: Zmáčkněte po dobu 5 vteřin pro tovární nastavení včetně IP nastavení Audio vstup: připojení na zesilovač Audio výstup: připojení na reproduktory Anténa: pro použití WIFI 4

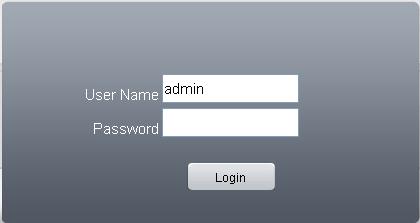

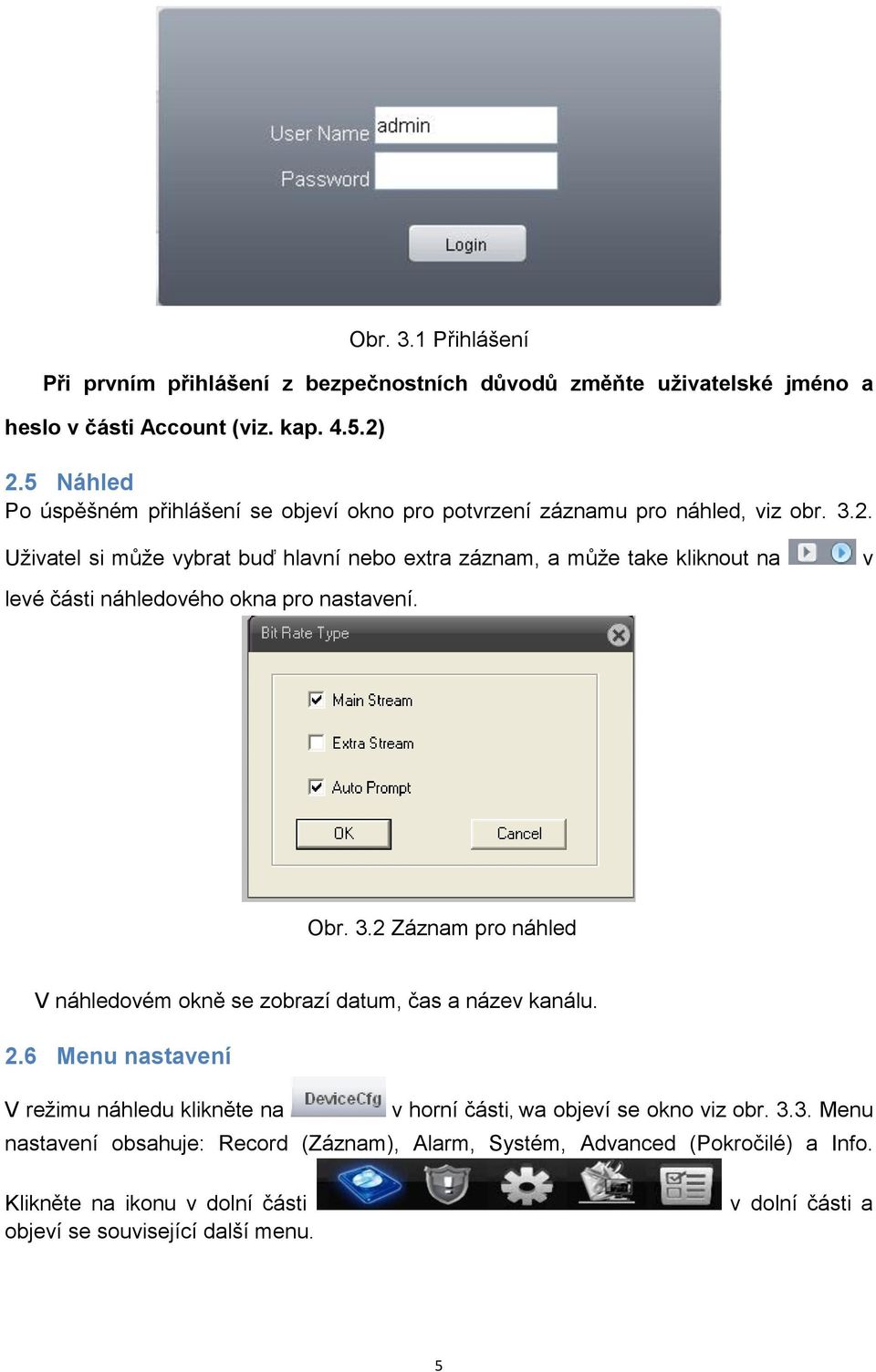

5 Obr. 3.1 Přihlášení Při prvním přihlášení z bezpečnostních důvodů změňte uživatelské jméno a heslo v části Account (viz. kap ) 2.5 Náhled Po úspěšném přihlášení se objeví okno pro potvrzení záznamu pro náhled, viz obr Uživatel si může vybrat buď hlavní nebo extra záznam, a může take kliknout na v levé části náhledového okna pro nastavení. Obr. 3.2 Záznam pro náhled V náhledovém okně se zobrazí datum, čas a název kanálu. 2.6 Menu nastavení V režimu náhledu klikněte na v horní části, wa objeví se okno viz obr Menu nastavení obsahuje: Record (Záznam), Alarm, Systém, Advanced (Pokročilé) a Info. Klikněte na ikonu v dolní části objeví se související další menu. v dolní části a 5

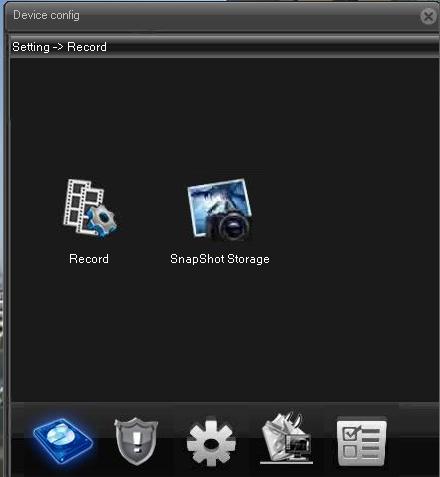

6 Obr. 3.3 Menu nastavení Záznam Funkce Record (Záznam) obsahuje: nastavení parameterů záznamu a snímku. 1. Nastavení záznamu Pro umožnění této funkce je nutné správně aplikovat MICRO SD kartu. Obr.: Nastavení záznamu 6

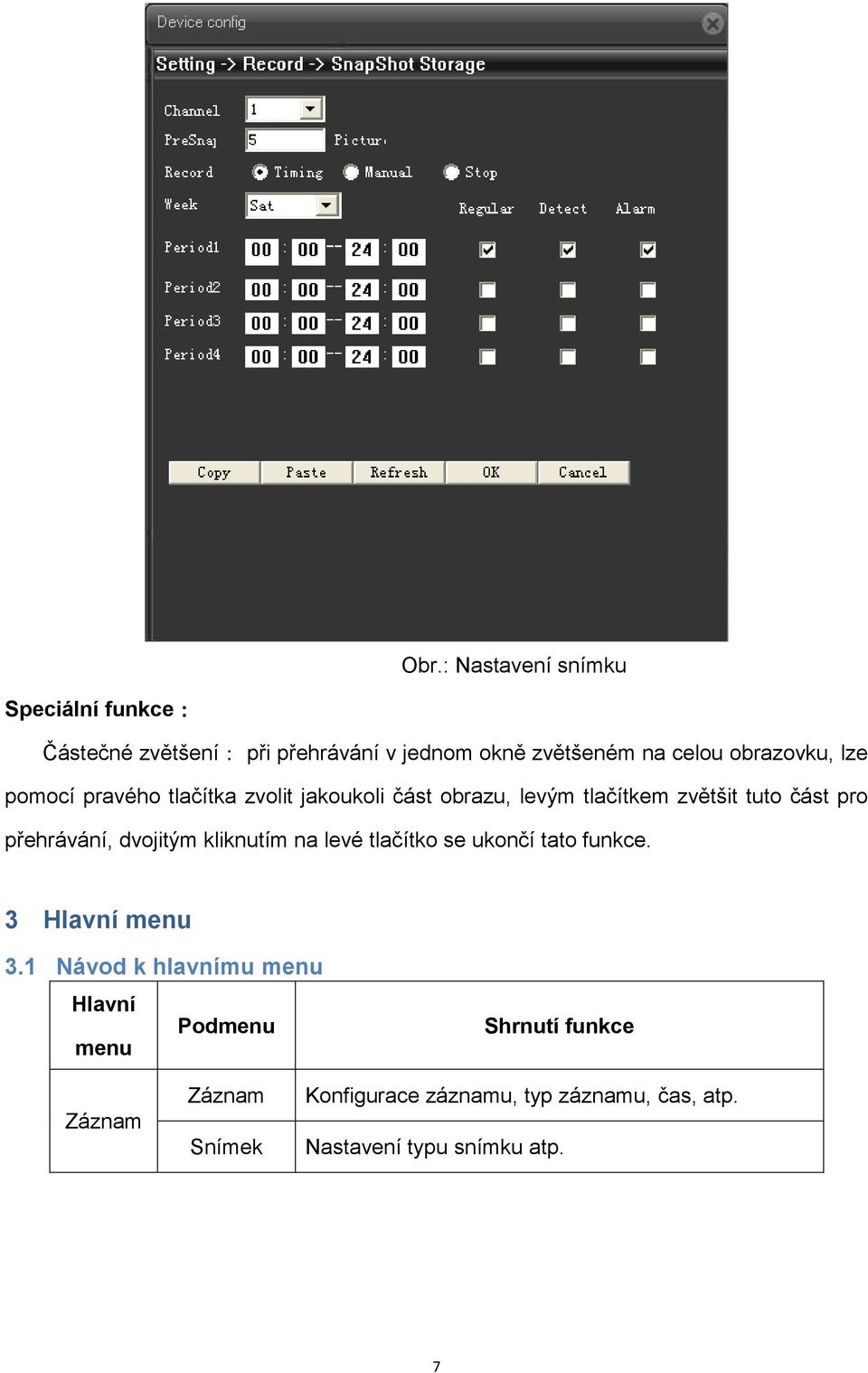

7 Obr.: Nastavení snímku Speciální funkce: Částečné zvětšení: při přehrávání v jednom okně zvětšeném na celou obrazovku, lze pomocí pravého tlačítka zvolit jakoukoli část obrazu, levým tlačítkem zvětšit tuto část pro přehrávání, dvojitým kliknutím na levé tlačítko se ukončí tato funkce. 3 Hlavní menu 3.1 Návod k hlavnímu menu Hlavní Podmenu menu Shrnutí funkce Záznam Záznam Snímek Konfigurace záznamu, typ záznamu, čas, atp. Nastavení typu snímku atp. 7

8 Pohyb v záznamu Nastavení kanálu s alarmem při detekci pohybu, prostoru, parametrů: alarm. Výstup, snímek, záznam, nahrávání, PTZ, posílání ů, nahrání na ftp atp. Nastavení kanálu s alarmem při prázdném záznamu, Prázdný záznam citlivosti, parametrů, alarm. Výstupu, snímku, nahrávání, PTZ, odesílání u, nahrání na ftp atp. Nastavení kanálu s alarmem pro ztracený Alarm Systém Ztracený videosignál Alarm. vstup Alarm. výstup Abnormální Obecné Kódování Síť videosignál a parametrů: alarm. Výstup, nahrávání, snímek, PTZ, odesílání ů, nahrávání na ftp atp. Nastavení kanálu pro alarm. vstup a parametrů: alarm. vstup, nahrávání, snímek, PTZ, odesílání e- mailů, nahrávání na ftp atp. Nastavení režimu alarmu: konfigurace,manual, zastavení. Neexistující záznamové zařízení, nedostatek místa pro ukládání, nepovedený přístup k záznam. Zařízení, konflikt IP adres, alarm vadné sítě Nastavení syst. času, jazyka, max. délky záznamu na HD, č. zařízení, format videa, režim výstupu, letního času Nastavení režimu kódování: režim kódování, rozlišení, rychlost záznamu, rychlost přenosu, kvalita obrazu; interval mezi snímky, umožnění video/audiozáznamu Nastavení základních parametrů sítě, DHCP, DNS parametrů, automatické získání IP, rychlé stažení ze sítě, způsoby síťového přenosu 8

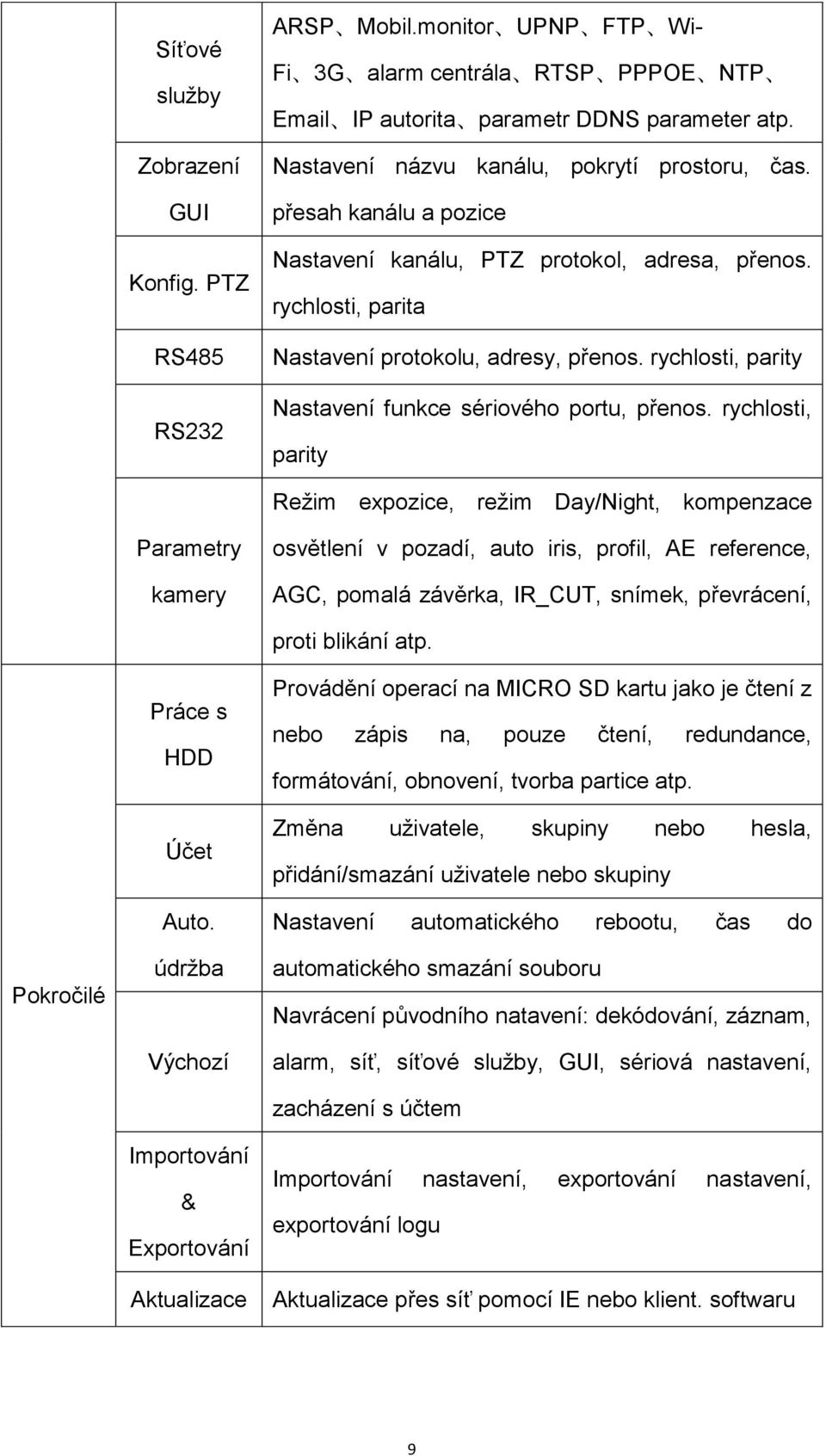

9 Síťové služby Zobrazení GUI Konfig. PTZ RS485 RS232 ARSP Mobil.monitor UPNP FTP Wi- Fi 3G alarm centrála RTSP PPPOE NTP IP autorita parametr DDNS parameter atp. Nastavení názvu kanálu, pokrytí prostoru, čas. přesah kanálu a pozice Nastavení kanálu, PTZ protokol, adresa, přenos. rychlosti, parita Nastavení protokolu, adresy, přenos. rychlosti, parity Nastavení funkce sériového portu, přenos. rychlosti, parity Režim expozice, režim Day/Night, kompenzace Parametry kamery osvětlení v pozadí, auto iris, profil, AE reference, AGC, pomalá závěrka, IR_CUT, snímek, převrácení, proti blikání atp. Pokročilé Práce s HDD Účet Auto. údržba Výchozí Importování & Exportování Aktualizace Provádění operací na MICRO SD kartu jako je čtení z nebo zápis na, pouze čtení, redundance, formátování, obnovení, tvorba partice atp. Změna uživatele, skupiny nebo hesla, přidání/smazání uživatele nebo skupiny Nastavení automatického rebootu, čas do automatického smazání souboru Navrácení původního natavení: dekódování, záznam, alarm, síť, síťové služby, GUI, sériová nastavení, zacházení s účtem Importování nastavení, exportování nastavení, exportování logu Aktualizace přes síť pomocí IE nebo klient. softwaru 9

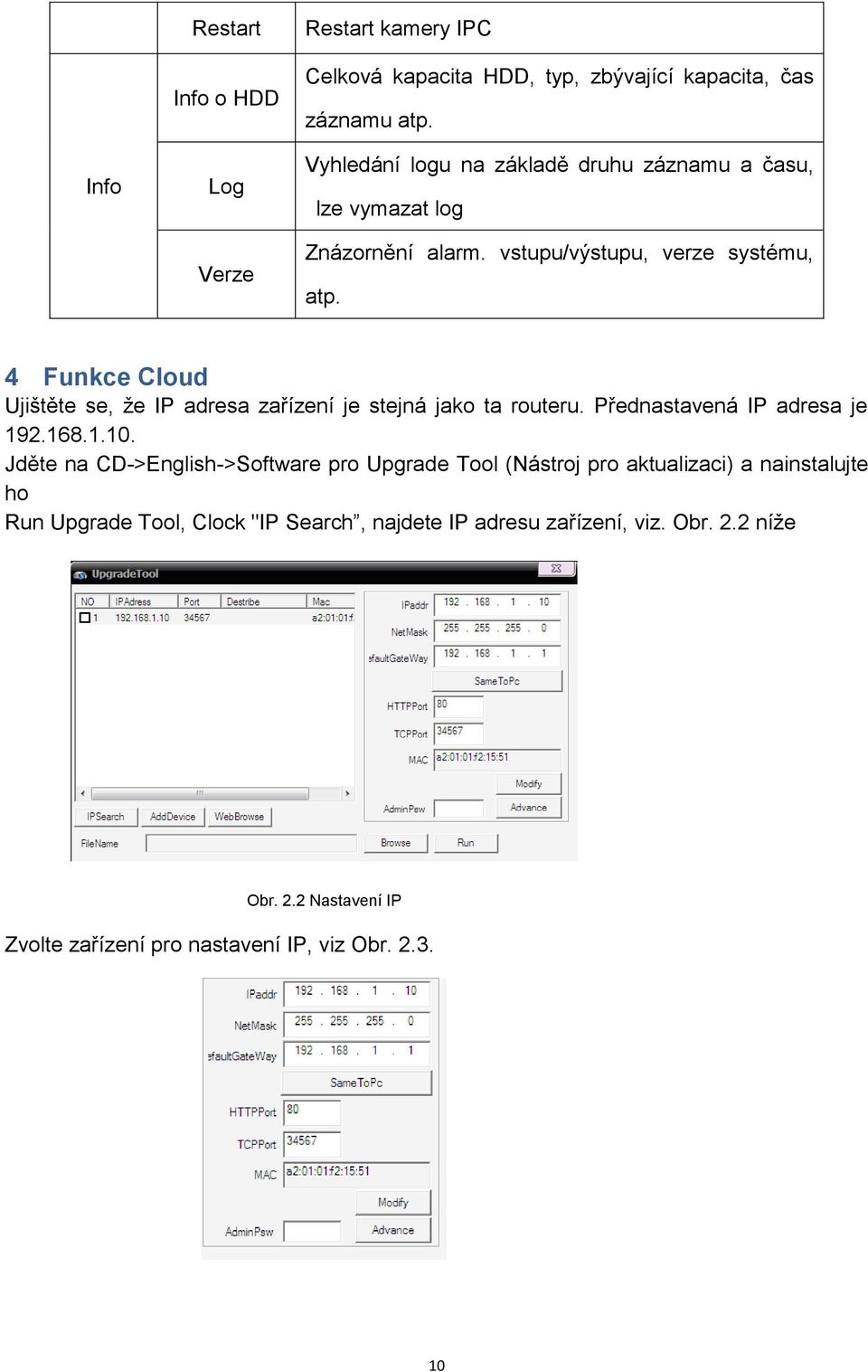

10 Info Restart Info o HDD Log Verze Restart kamery IPC Celková kapacita HDD, typ, zbývající kapacita, čas záznamu atp. Vyhledání logu na základě druhu záznamu a času, lze vymazat log Znázornění alarm. vstupu/výstupu, verze systému, atp. 4 Funkce Cloud Ujištěte se, že IP adresa zařízení je stejná jako ta routeru. Přednastavená IP adresa je Jděte na CD->English->Software pro Upgrade Tool (Nástroj pro aktualizaci) a nainstalujte ho Run Upgrade Tool, Clock "IP Search, najdete IP adresu zařízení, viz. Obr. 2.2 níže Obr. 2.2 Nastavení IP Zvolte zařízení pro nastavení IP, viz Obr

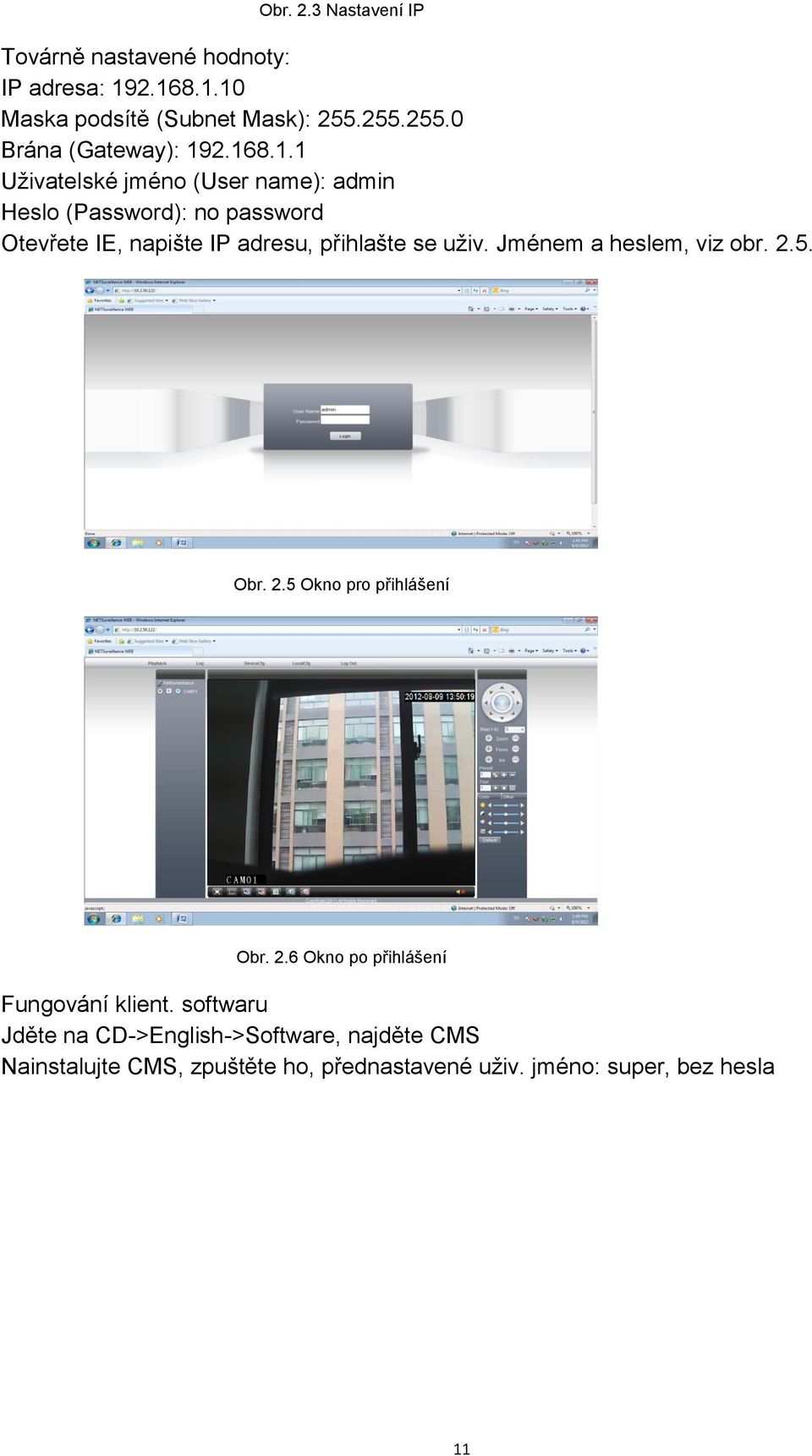

11 Obr. 2.3 Nastavení IP Továrně nastavené hodnoty: IP adresa: Maska podsítě (Subnet Mask): Brána (Gateway): Uživatelské jméno (User name): admin Heslo (Password): no password Otevřete IE, napište IP adresu, přihlašte se uživ. Jménem a heslem, viz obr Obr. 2.5 Okno pro přihlášení Obr. 2.6 Okno po přihlášení Fungování klient. softwaru Jděte na CD->English->Software, najděte CMS Nainstalujte CMS, zpuštěte ho, přednastavené uživ. jméno: super, bez hesla 11

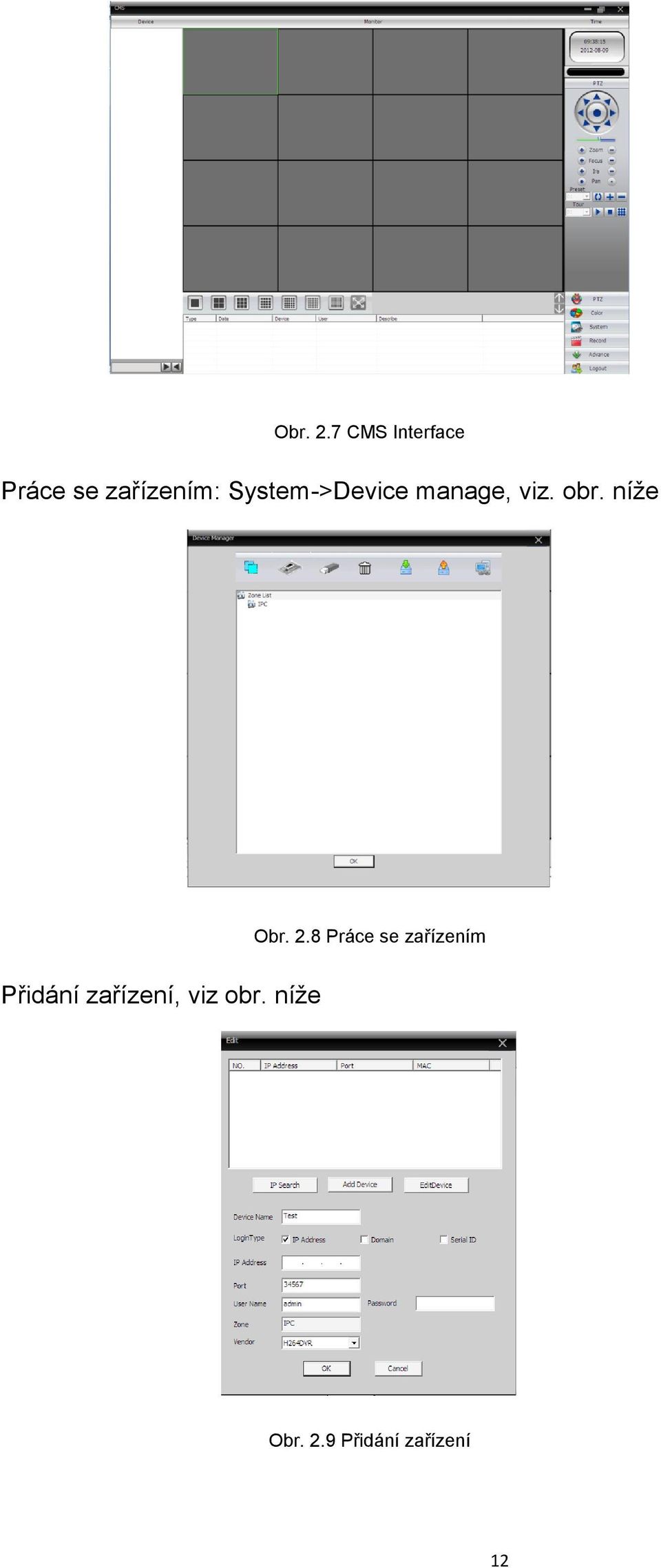

12 Obr. 2.7 CMS Interface Práce se zařízením: System->Device manage, viz. obr. níže Obr. 2.8 Práce se zařízením Přidání zařízení, viz obr. níže Obr. 2.9 Přidání zařízení 12

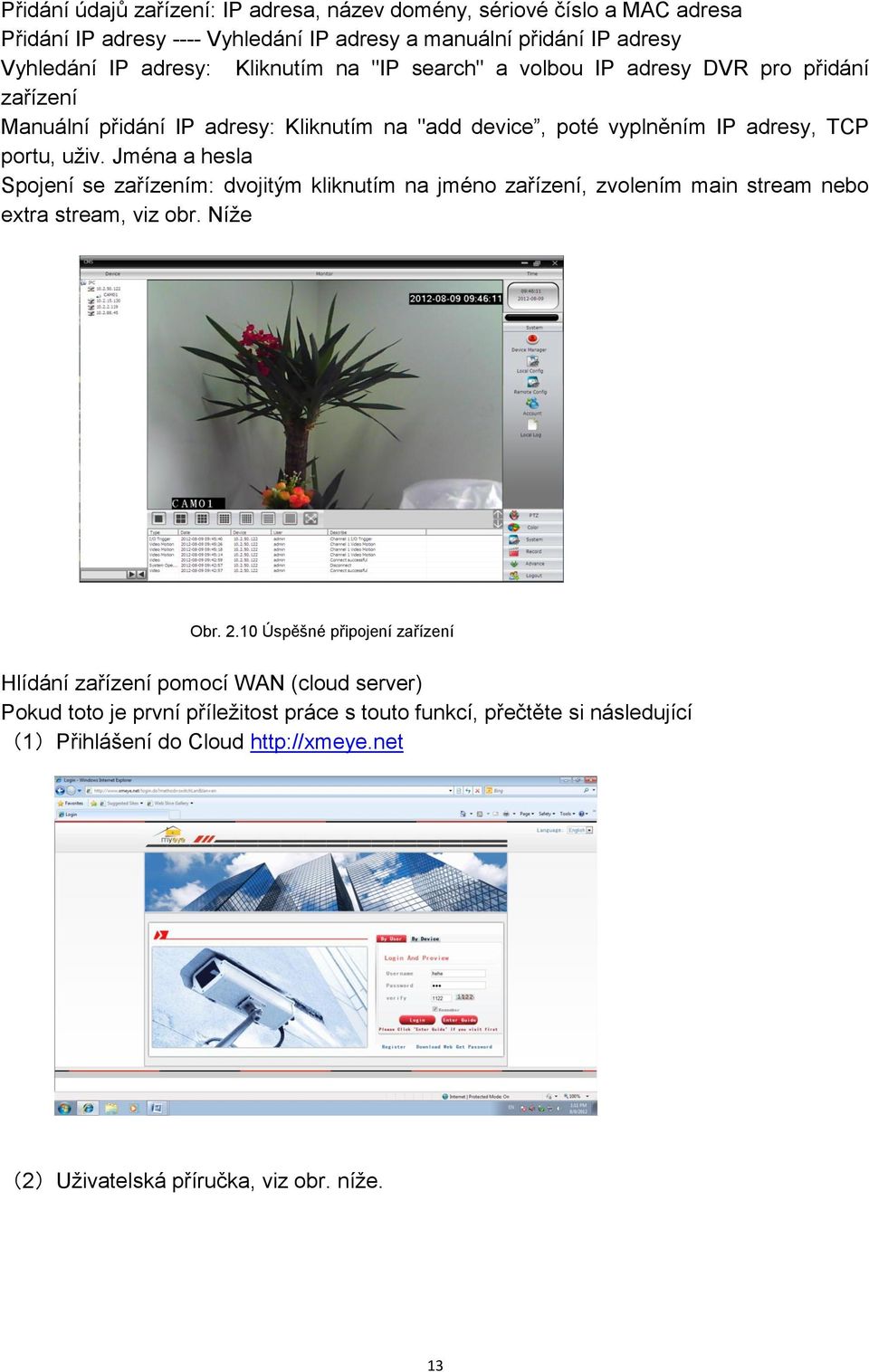

13 Přidání údajů zařízení: IP adresa, název domény, sériové číslo a MAC adresa Přidání IP adresy ---- Vyhledání IP adresy a manuální přidání IP adresy Vyhledání IP adresy: Kliknutím na "IP search" a volbou IP adresy DVR pro přidání zařízení Manuální přidání IP adresy: Kliknutím na "add device, poté vyplněním IP adresy, TCP portu, uživ. Jména a hesla Spojení se zařízením: dvojitým kliknutím na jméno zařízení, zvolením main stream nebo extra stream, viz obr. Níže Obr Úspěšné připojení zařízení Hlídání zařízení pomocí WAN (cloud server) Pokud toto je první příležitost práce s touto funkcí, přečtěte si následující (1)Přihlášení do Cloud (2)Uživatelská příručka, viz obr. níže. 13

14 (3)Klikněte na Next, zadejte IP adresu pro vyhledání viz obr. Níže (4)Klikněte "Next", viz. obr. níže (5)Klikněte "Next", viz obr. níže (6)Klikněte na "Next", vstupte na stránku pro registrci, viz obr. Níže (7)Klikněte na "Next", kdy se objeví sériové číslo a jméno zařízení, viz obr. Níže 14

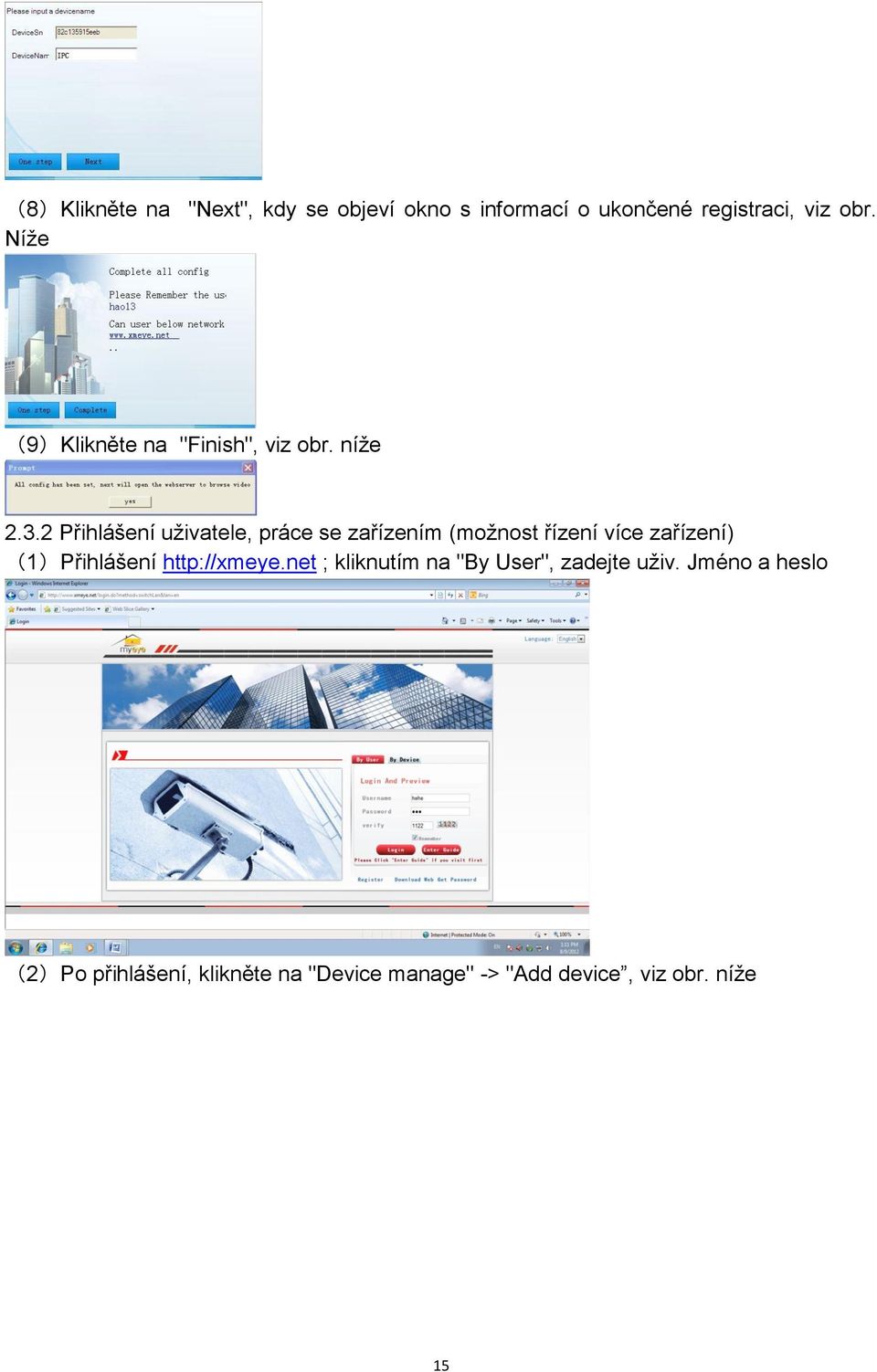

15 (8)Klikněte na "Next", kdy se objeví okno s informací o ukončené registraci, viz obr. Níže (9)Klikněte na "Finish", viz obr. níže Přihlášení uživatele, práce se zařízením (možnost řízení více zařízení) (1)Přihlášení ; kliknutím na "By User", zadejte uživ. Jméno a heslo (2)Po přihlášení, klikněte na "Device manage" -> "Add device, viz obr. níže 15

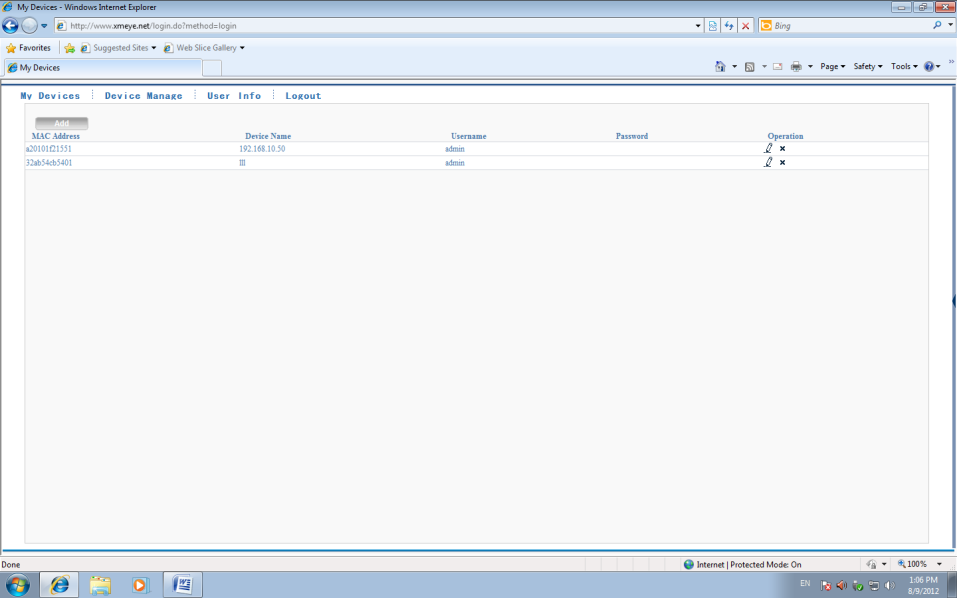

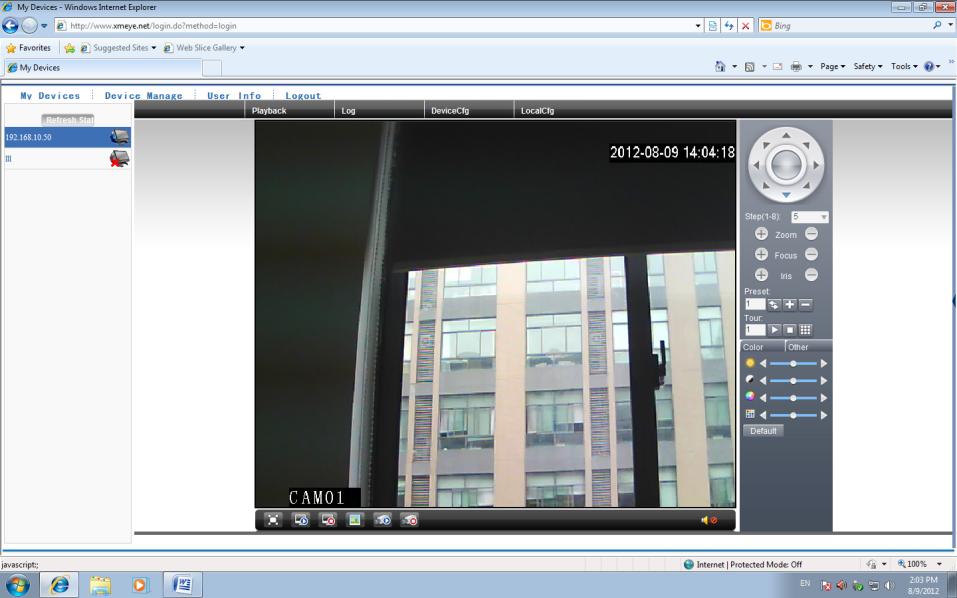

16 (3)Zadejte "My device", klikněte dvakrát na jméno zařízení, poté můžete monitorovat zařízení, viz obr. Níže Přihlášení pomocí zařízení a práce se zařízením 16

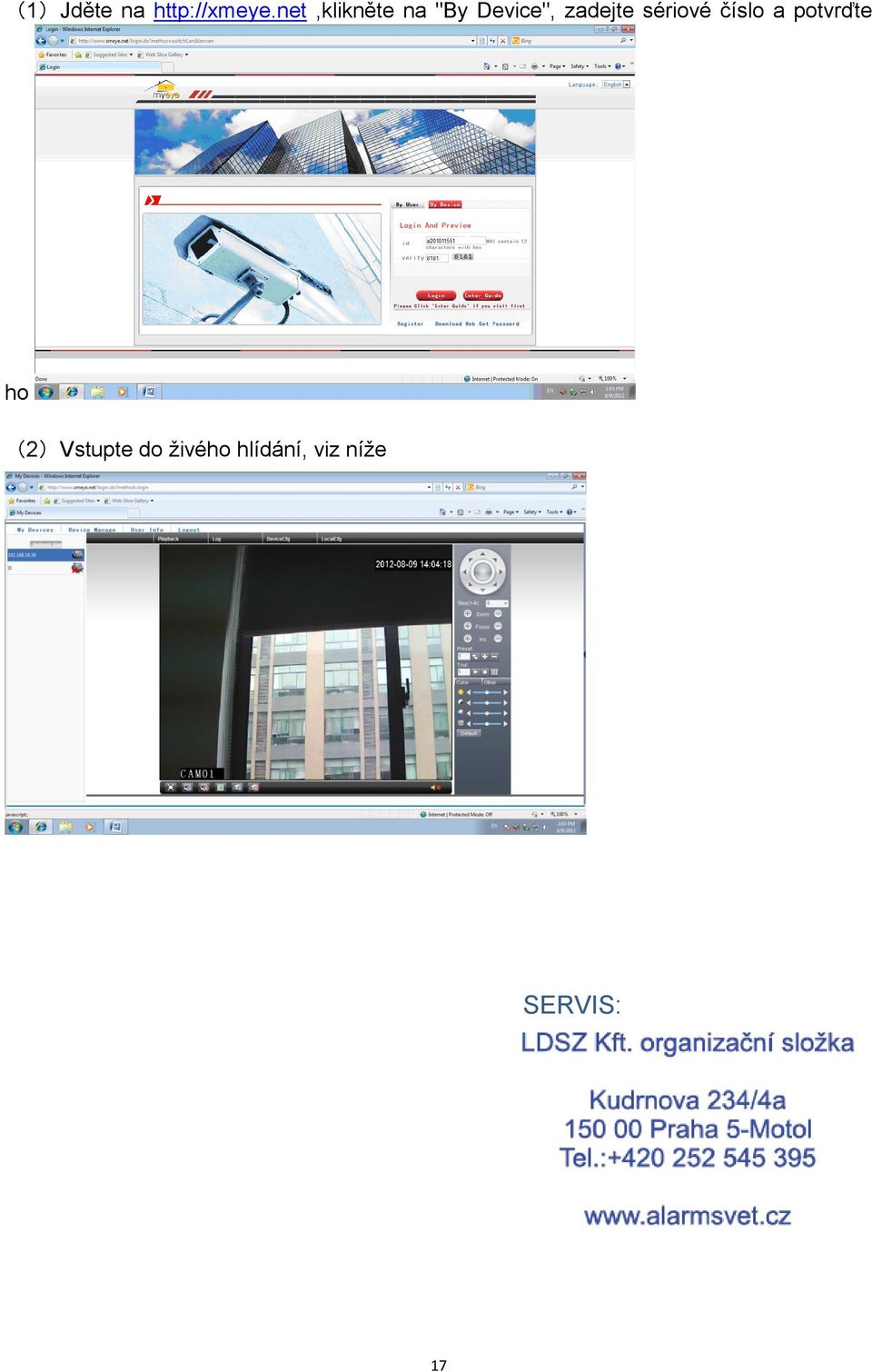

17 (1)Jděte na na "By Device", zadejte sériové číslo a potvrďte ho (2)Vstupte do živého hlídání, viz níže SERVIS: 17
