2 Vložte disk CD-ROM do jednotky CD-ROM.

Transkript

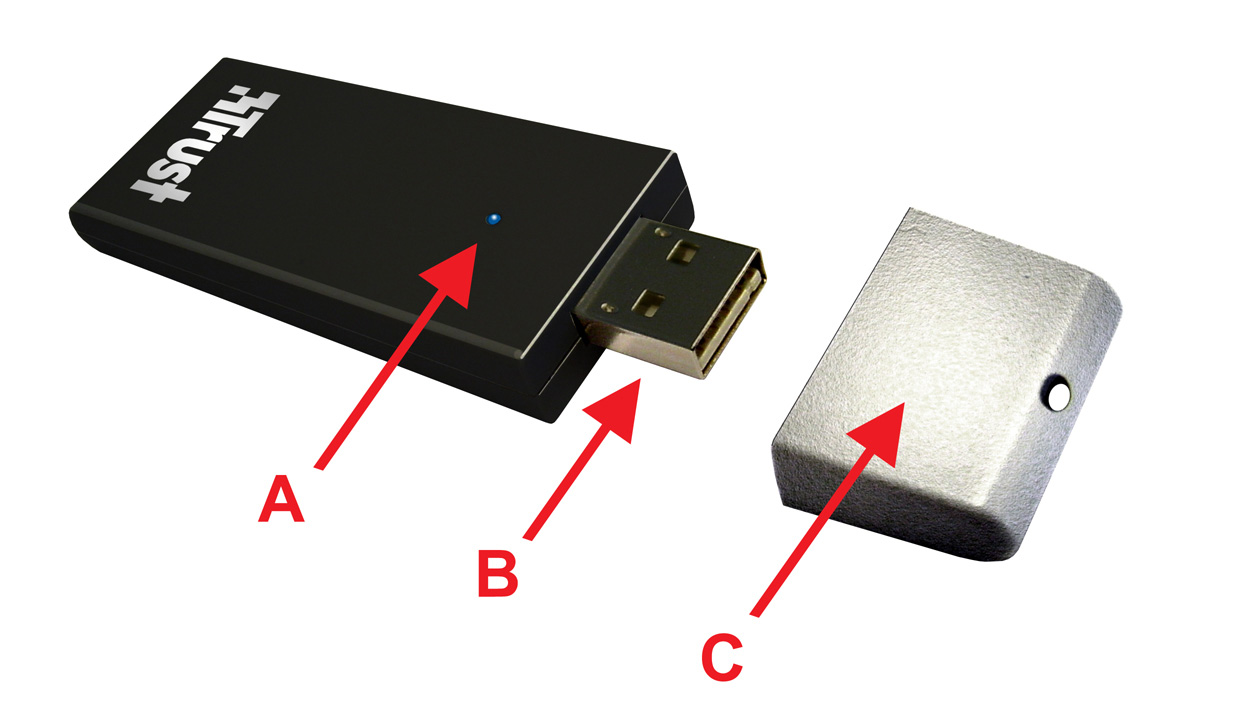

1 Informace o výrobku A: Indikátor napájení a spojení (Spojení: Tento indikátor svítí/bliká) B: Konektor USB.0 C: Ochranné víčko Instalace Zapněte počítač. Zapnutí Tyto pokyny popisují instalaci pro Windows XP Instalace pro Windows 98 SE, Windows ME a Windows 000 se může lišit. CZ Vložte disk CD-ROM do jednotky CD-ROM.

2 3 Klepněte na tlačítko Instalovat ovladač (Install driver) 4 Klepněte na tlačítko Další (Next). 5 Klepněte na tlačítko Další (Next).

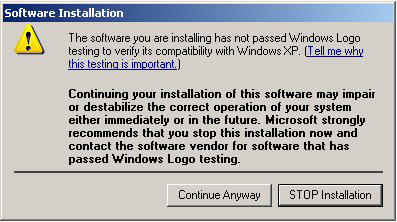

3 6. Pokud se zobrazí varování Kontrola kompatibility s Windows (Windows Logo Testing), klepněte na tlačítko Pokračovat (Continue Anyway).. Klepněte na tlačítko Dokončit (Finish). Ovladač je nyní nainstalován CZ 7 Adaptér USB.0 zasuňte do volného slotu v počítači. Pro optimální rychlost použijte konektor USB.0. (USB = režim max. Mb/s) 3

4 Bude nalezen adaptér USB.0 a nainstaluje se ovladač. (Tato operace může určitou dobu trvat.) 8. Vyberte možnost Instalovat software automaticky (Install the software automatically ) (doporučeno).. Klepněte na tlačítko Další (Next). Windows XP s SP (Service Pack ): Spustí se New Hardware Wizard (Průvodce novým hardware). Vyberte Not, not this time (Ne, ne teď) a pokračujte klepnutím na tlačítko Další (Next). 9. Pokud se zobrazí varování Kontrola kompatibility s Windows (Windows Logo Testing), klepněte na tlačítko Pokračovat (Continue Anyway).. Klepněte na tlačítko Dokončit (Finish). 4

5 Připraven ke konfiguraci připojení k bezdrátové síti. Připojení ke stávající bezdrátové síti nebo přístupovému bodu (Infrastruktura) (Bezdrátové připojení k Internetu) 0 X / Dvakrát klepněte na ikonu bezdrátového provozu Windows 98 / Windows ME / Windows 000 Tato ikona se nachází v pravém rohu hlavního panelu. Než se vám podaří na tuto ikonu poklepat, může to chvilku trvat. (Ikona je viditelná pouze tehdy, byl-li do portu USB zastrčen adaptér.) CZ 5

6 Pokud se zobrazí varování Nulová konfigurace (Wireless Zero Configuration): Klepněte na tlačítko Ano (Yes). Vypne se správa bezdrátové sítě Windows XP (Nulová konfigurace - Wireless Zero Configuration) Pro optimální činnost bezdrátové sítě použijte obslužný program Trust. Pokud varování Wireless Zero Configuration (Nulová konfigurace) není vypnuto: přejděte na Wireless network properties Wireless networks (Vlastnosti bezdrátové sítě Bezdrátové sítě) a zrušte výběr Use Windows to configure my wireless network settings (Použít Windows ke konfiguraci bezdrátové sítě). Klepněte na tlačítko Obnovit (Refresh). 3. Vyberte síť.. Klepněte na tlačítko Připojit toto pracoviště (Connect this site). V síti: bez šifrování 5 šifra WEP 4a Šifrování WPA-PSK 5a Síť s šifrou WEP 6

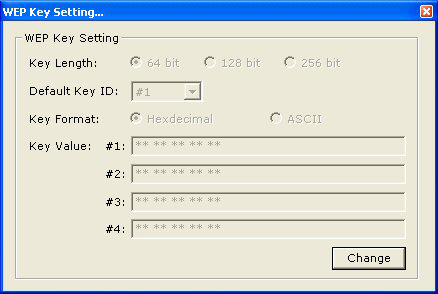

7 4a Síť, se kterou se má navázat spojení, používá šifru WEP. Klepněte na tlačítko Ne (No). Nové nastavení se uloží automaticky. Klepněte na tlačítko Yes (Ano), pokud předtím bylo spojení navázáno pomocí stejného síťového připojení. 4b Klepněte na tlačítko Změnit (Change) Zvolte Délku klíče (Key Length).. Zvolte Označení výchozího klíče (Default Key ID). 3. Zvolte Formát klíče (Key Format). 4. Zadejte šifru WEP. 5. Klepněte na tlačítko Použít (Apply). 6. Zavřete okno CZ 4c 4 Hodnoty Key Length, Default Key ID, Key Format a šifra WEP musí být stejné jako u vybrané sítě. Šifra WEP se zadává pomocí hexadecimálních čísel (Hex) nebo písmeny (ASCII). 5 Hex: Číslice: 0 až 9. Písmena A až F. ASCII: Písmena A až Z. Síť s šifrou WPA-PSK 7

8 5a Síť, se kterou se má navázat spojení, používá šifru WPA-PSK. Klepněte na tlačítko Ne (No). Nové nastavení se uloží automaticky. Klepněte na tlačítko Yes (Ano), pokud předtím bylo spojení navázáno pomocí stejného síťového připojení. 5b Klepněte na tlačítko Změnit (Change). 8

9 5c. Zadejte šifru WPA-PSK.. Klepněte na tlačítko Použít (Apply). 3. Zavřete okno Šifra WPA musí být stejná jakou používá vybraná síť Kód WPA se zadává v písmenech (ASCII). ASCII: Písmena A až Z. Konfigurované připojení bezdrátové sítě (Infrastruktura) 5 PC PC Přímé bezdrátové spojení s jiným počítačem (Ad-Hoc) CZ Dvakrát klepněte na ikonu bezdrátového provozu 6 X / Windows 98 / Windows ME / Windows Tato ikona se nachází v pravém rohu hlavního panelu. Než se vám podaří na tuto ikonu poklepat, může to chvilku trvat. 9

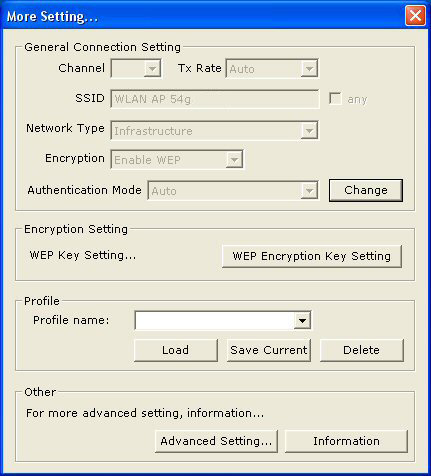

10 Pokud se zobrazí varování Nulová konfigurace (Wireless Zero Configuration): Klepněte na tlačítko Ano (Yes). 7 Vypne se správa bezdrátové sítě Windows XP (Nulová konfigurace - Wireless Zero Configuration) Pro optimální činnost bezdrátové sítě použijte obslužný program Trust. Pokud varování Nulová konfigurace (Wireless Zero Configuration) není vypnuto: přejděte na Vlastnosti bezdrátové sítě Bezdrátové sítě (Wireless network properties Wireless networks) a zrušte výběr Použít Windows ke konfiguraci bezdrátové sítě (Use Windows to configure my wireless network settings). 8 Klepněte na Další nastavení (More Setting ). 9 Klepněte na tlačítko Změnit (Change). 0

11 Vyberte typ sítě: Ad-hoc. Vyberte kanál. (Doporučujeme. kanál.) FR: Interiéry pouze kanály ~0. Venku pouze kanály ~7) 3. Vyberte rychlost (Doporučujeme možnost Auto) 0 4. Zadejte název sítě (SSID). 5. Vyberte šifru. (režim Ad Hoc: jenom šifra WEP je možná.) 6. Klepněte na tlačítko Použít (Apply). Vypnout WEP 5 Zapnout WEP Pro síť Ad-hoc musí být nastavení na obou počítačích stejné. Síť (Ad-Hoc) se šifrou WEP Klepněte na Nastavení klíče šifry WEP (WEP Encryption Key Setting). CZ Klepněte na tlačítko Změnit (Change).

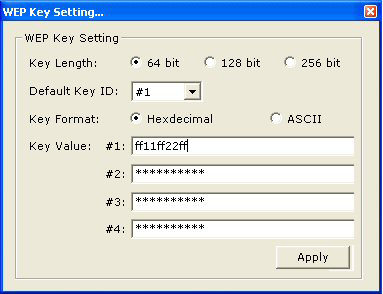

12 Zvolte Délku klíče (Key Length).. Zvolte Označení výchozího klíče (Default Key ID). 3. Zvolte Formát klíče (Key Format). 4. Zadejte šifru WEP. 5. Klepněte na tlačítko Použít (Apply). 6. Zavřete okno. Šifra WEP se zadává pomocí hexadecimálních čísel (Hex) nebo písmeny (ASCII). 5 Hex: Číslice: 0 až 9. Písmena A až F. ASCII: Písmena A až Z. Zavřete okno. 4 5 Informace o připojení

13 . Mode = režim připojení Station: (Stanice) režim síťového adaptéru (normální použití) Access Point (Přístupový bod): Režim přístupového bodu (rozšířené použití viz anglický návod pro obsluhu na CD-ROM) Channel = použitý kanál 3. Type = typ bezdrátové sítě. Infrastruktura: Spojení s aktuální bezdrátovou sítí nebo přístupovým bodem AdHoc: Přímé bezdrátové spojení s jiným počítačem. 4. SSID = název sítě 5. TxRate = rychlost spojení 6. Encrypt = použitá šifra 7. Refresh = hledat další dostupné vysílače. 8. More settings = jiná (rozšířená) nastavení. 9. Link Status = stav spojení 0. Signal strength = intenzita signálu. Link quality = kvalita signálu. Tx/Rx frame = přehled odeslaných a přijatých dat. Rychlost sítě závisí na síle signálu, na jeho dosahu a také na vlastnostech a nastavení celé bezdrátové sítě. 9 Kvalita signálu závisí na poloze sítě a okolí. 0 Připraveno k použití (Další nastavení naleznete v rozšířeném návodu k použití (k dispozici v angličtině) na disku CD-ROM.) CZ Ikona Vysvětlení Adaptér v režimu stanice (Station) (Infrastruktura nebo Ad-Hoc). Adaptér není v režimu Přístupový bod (Access Point). Přístupový bod s omezeným rozsahem a rychlostí. Pokročilí: viz anglický návod k použití na disku CD-ROM. Není spojení nebo přerušené spojení. Žádný adaptér nebo byl instalován špatný adaptér. Poznámka: 3

14 Po připojení modemu systém Windows nenajde nové zařízení Zkontrolujte, jestli byl ovladač správně nainstalován a jestli je do portu USB slotu zasunut adaptér USB. Zkontrolujte, jestli není v počítači nějaký konflikt s jinými zařízeními. Ikona bezdrátového provozu není zobrazena na hlavním panelu nebo bezdrátový provoz nefunguje Start->Programy->Trust->NW Mpbs Wireless Network USB Adapter Není-li instalován Windows XP SP (Service Pack ): ručně vypněte Použít Windows ke konfiguraci bezdrátové sítě (Use Windows to configure my wireless network settings) (Zero configuration Nulová konfigurace). přejděte na Wireless network properties Wireless networks (Vlastnosti bezdrátové sítě bezdrátové sítě) a zrušte výběr Use Windows to configure my wireless network settings (Použít Windows ke konfiguraci bezdrátové sítě). Bezdrátové připojení není možné (adaptér nezjistil síť) Zkontrolujte nastavení sítě (název sítě (SSID), kanál pro bezdrátový přenos, atd.). Zkontrolujte nastavení zabezpečení nebo nejprve zkuste vytvořit připojení bez šifrování (WEP/WPA). Umístěte zařízení do vzdálenosti až 3 metry od sebe a znovu je připojte. Zkontrolujte vlastnosti TCP/IP bezdrátové sítě (doporučujeme, aby IP adresy automaticky přidělovaly Windows). Zkontrolujte, jestli byl zvolen správný typ bezdrátové sítě (Infrastruktura nebo Ad-hoc). Nalezená síť nevysílá název sítě (SSID). V nastavení sítě zadejte správný název sítě (SSID). Bezdrátové připojení je navázáno, ale nelze přenášet data Zkontrolujte, jestli nastavení je na obou stranách spojení stejné. Zkontrolujte nastavení šifry. Zadejte šifru ještě jednou. Připojit znovu. Spojení Ad-Hoc nelze navázat Zadejte pro každou stanici stejné nastavení bezdrátové sítě. Zkontrolujte název sítě (SSID) kanál apod. Zadejte stanici stejné hodnoty šifrování (none (žádné) nebo WEP) pro každou stanici Není síťové připojení ve Windows (není vidět síťové počítače, žádné síťové okolí na desktopu) Ujistěte se, že je nainstalován protokol TCP/IP a Klient sítě Microsoft. Ujistěte se, že jsou názvy pracovních skupin stejné. Pokud je název pracovní skupiny neznámý, použijte MSHOME. Přidělte systémům přístupová práva k síti. Povolte sdílení v síti Windows a šifrování. Snížená rychlost sítě. Zkraťte vzdálenost nebo přemístěte zařízení na jiné místo. Rádiové signály mohou být ovlivňovány jinými zařízeními nebo zdmi a podlahami zhotovenými z železobetonu. 4

15 Jiné síťové zařízení využívá stejný rádiový kanál: Infrastruktura: změňte číslo kanálu. Ad Hoc: vypněte všechny kromě jedné stanice. U této stanice zvolte jiný kanál. Zapněte další stanici. Zařízení standardu 80.b a 80.g jsou použita společně. V síti s pomalejším připojením je rychlost vždy shodná s rychlostí nejpomalejšího zařízení. Používejte zařízení kompatibilní se standardem 80.g, aby byla rychlost optimální. Aktuální časté otázky, ovladače a návody k použití naleznete na adrese CZ 5

16 Bezpečnostní pokyny Nepoužívejte toto zařízení v blízkosti vody nebo jiných tekutin. Nepoužívejte přístroj ve vlhkém prostředí, např. v koupelně, vlhkém sklepě nebo u bazénu. Toto zařízení splňuje základní požadavky a ostatní podmínky příslušných směrnic Evropské unie. Prohlášení o shodě (DoC) je k dispozici na adrese Bezdrátové zařízení Toto bezdrátové zařízení pracuje na frekvenci,4 GHz. Zařízení splňuje základní požadavky a ostatní náležité podmínky směrnice R&TTE 999/5/EC a lze je používat v následujících zemích: UK, DE, FR, IT, ES, NL, GR, PT, BE, NO, FI, DK, SE, CH, AT, IE, LU, IS (Další země: CZ, HU, PL, SK a RU). V uvedených zemích neplatí pro jednotlivé kanály žádná omezení. Na adrese naleznete aktualizovaný seznam zemí, ve kterých je povoleno toto zařízení používat. Omezení: Francie: V interiérech se mohou používat pouze kanály až 0 a venku se mohou používat pouze kanály až 7. Pro používání tohoto zařízení mimo zemí EU mohou platit určitá omezení. Chcete-li toto zařízení používat mimo EU, zkontrolujte, zda splňuje místní předpisy. Frekvence:.4 ~.4835 GHz MHz, Výkon: cca. 5 dbm. V současné době se používá stále více bezdrátových zařízení (video, audio, počítač, atd.), která pracují ve stejném frekvenčním rozsahu jako toto zařízení. Proto se může stát, že bude provoz jednoho zařízení omezován provozem jiných bezdrátových zařízení, nebo že bude jejich provoz omezovat. Tomu lze zabránit jen tím, že budete věnovat pozornost vzdálenosti mezi jednotlivými zařízeními a tam, kde to bude možné, změníte nastavení kanálů. Při používání bezdrátového zařízení postupujte opatrně, pokud máte srdeční stimulátor nebo pokud jste závislí na jiném citlivém životně důležitém elektronickém zařízení, protože toto zařízení vysílá rádiové signály. Záruka a copyright Na toto zařízení se vztahuje dvouletá záruční doba, která začíná datem zakoupení. Další informace naleznete na adrese Kopírování jakékoli části tohoto návodu k použití bez svolení společnosti Trust International B.V. je zakázáno. 6
