1 EVROPSKÝ SOCIÁLNÍ FOND Motivace - inovace - zkušenost a vzdělávání PRAHA & EU INVESTUJEME DO VAŠÍ BUDOUCNOSTI Klíčová aktivita č. 5 - Kurz a podpora a zkvalitnění výuky 3D počítačového modelování, DS SOLID WORKS, výstup 28 b PDM Workgroup principy práce v systému

2 PDM Workgroup (PDMW) - nadstavba CAD systému DS Solid Works pro efektivní správu dat, projektů a procesů. Provoz ve vnitřní síti školy. Datová úschovna není přístupná přes webové rozhraní. Data (CAD, Office soubory atd.) jsou uložena v datové úschovně na disku serveru. Uživatel soubory vyzvedává z úschovny (načítá místní kopii na disk svého počítače). Po skončení úprav data z disku do úschovny odevzdává. Tak vznikají nové verze a revize dokumentu. Přímo v datové úschovně žádné úpravy dat fyzicky neprobíhají. Databáze úschovny zaznamenává atributy souborů. Dle těchto atributů lze v datech snadno vyhledávat. Je možno nastavit pracovní postupy a využívat stavy životního cyklu dat (workflow) rámci kontrolních a schvalovacích procesů projektu. 2

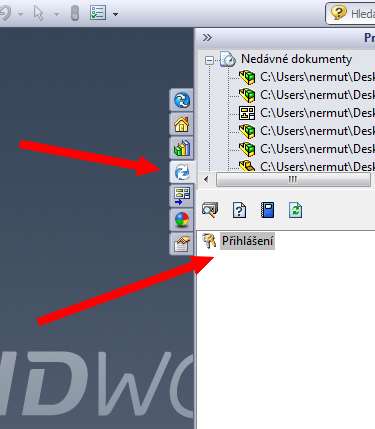

3 Průzkumník SolidWorks spustit z nabídky Start PDM Workgroup Možnosti vstupu do datové úschovny Doplňkový modul PDM Workgroup v rozhraní aplikace SolidWorks 3

4 Pracovní postupy, životní cyklus, workflow (WF) Při tvorbě technické dokumentace s podporou PDM, CAD a dalších aplikací lze v pracovní skupině uplatnit základní schéma pracovního postupu - WF: 1. Zadání práce (podklady: náčrty, konstrukční výpočty, metodiky a standardy) Každý člen týmu obdrží přesné pokyny a podklady. Dostane též svůj výkaz práce a seznam volných názvů pro soubory, které při práci vytvoří a odevzdá do databáze. 2. Vypracování zadaných úkolů, odevzdání z pevného disku do databáze úschovny PDM 3. Kontrola správnosti a schvalování odevzdaných dat vedoucím týmu Vedoucí týmu pomocí systémového nástroje (data checker) zkontroluje odevzdaná data. Soubory, které jsou v pořádku, nastaví do schváleného stavu pro manažera projektu. Chybné soubory nastaví do stavu opravy. Tu provedou jejich autoři. Poté opět odevzdají v PDM data ke schválení. 4. Manažer projektu přidělí vedoucímu týmu nové podklady a procesy se opakují. 4

5 Pracovní postupy, životní cyklus, workflow (WF) Klíčovým prvkem pracovního postupu (WF) je řízený - zabezpečený přístup k dokumentu na základě Stavu (statutu) souboru v datové úschovně Parametry jednotlivých stavů jsou definovány v rámci WF Stav dokumentu (souboru) je z IT hlediska atribut databáze Přístupových práv konkrétního uživatele k dokumentu v daném stavu Práva vyplývají z práv skupiny, do níž je uživatel zařazen. Skupiny jsou obvykle definovány podle pracovních pozic - např. designeři, vedoucí skupin, manažeři projektů apod. Aktuálního vlastnictví dokumentu v datové úschovně Konkrétní verzi dokumentu může v reálném čase upravovat pouze jediný uživatel. Po dobu úprav musí mít dokument v datové úschovně rezervován je jeho vlastníkem. Databáze tak blokuje možnost úpravy stejného dokumentu několika uživateli současně. 5

6 Uživatelé a workflow (WF) stavy dokumentu Při řešení úloh používáme anglickou terminologii, která je v oboru běžná. Jednotlivé stavy přiřazují dokumentu uživatelé dle stanoveného algoritmu. Uživatelé patří dle pracovních pozic do skupin: DESIGNERS (D) konstruktéři WORK GROUP LEADERS (WGL) vedoucí pracovních týmů PROJECT MANAGERS (PM) manažeři projektů Základní stavy dokumentů a práva zápisu v jednoduchém WF: In Work Design Under WGL Review Under PM Review Rework (IWD) Dokument v tvorbě, rozpracovaný D, WGL, PM (UWGL) Dokument ve stavu kontroly - WGL, PM (UWGL) Dokument ve stavu kontroly - PM (RW) Dokument ve stavu opravy D, WGL, PM Delivered (DV) Dokument uzavřen - prodán PM 6

7 Uživatelé a workflow (WF) stavy dokumentu Algoritmus WF pro jednoduché změnové řízení používaný v rámci týmově projektové výuky na SPŠ P
