1 / Battery Charging Systems / Welding Technology / Solar Electronics Fronius Datalogger Web CS Návod k obsluze Kontrola zařízení 42,0426,0064,CS

2 0

3 Vážený zákazníku, CS Úvod děkujeme Vám za projevenou důvěru a gratulujeme k získání tohoto technicky vyspělého výrobku společnosti Fronius. Předložený návod Vám pomůže seznámit se s výrobkem. Proto jej pečlivě přečtěte, abyste poznali všechny mnohostranné možnosti, které vám tento výrobek naší firmy poskytuje. Jen tak budete moci všechny jeho přednosti co nejlépe využít. Dodržujte prosím bezpečnostní předpisy a zajistěte co nejvyšší míru bezpečnosti na pracovišti. Pečlivé zacházení s Vaším přístrojem přispěje k jeho dlouhodobé životnosti a provozní spolehlivosti, což jsou nezbytné předpoklady k dosažení perfektních pracovních výsledků. 1

4 2

5 Obsah CS Všeobecné informace... 5 Všeobecné informace... 5 Použitelné komponenty DATCOM... 5 Předpoklad pro provoz... 5 Požadovaný software střídače... 5 Obsah balení... 6 Ovládací prvky, přípojky a kontrolky... 7 Bezpečnost... 7 Ovládací prvky, přípojky a kontrolky... 7 Instalace zařízení Fronius Datalogger Web... 9 Bezpečnost... 9 Příklady sestav... 9 Příprava Instalace zařízení Fronius Datalogger Web Síťová konfigurace zařízení Fronius Datalogger Web Všeobecné informace Předpoklady Síťová konfigurace zařízení Fronius Datalogger Web Instalace Fronius Datalogger Web a otevření domovské stránky Fronius Datalogger Web Zadání údajů sítě Nastavení Fronius Datalogger Web pro připojení WLAN Nastavení adresy IP a připojení zařízení Fronius Datalogger Web do sítě Nastavení síťových nastavení na PC/laptopu Všeobecné informace Nastavení síťového propojení s PC/laptopem Nastavení internetu na PC/laptopu Propojení zařízení Fronius Datalogger Web pomocí internetového prohlížeče Všeobecné informace Předpoklady Vytvoření propojení zařízení Fronius Datalogger Web pomocí internetového prohlížeče Pro administrátora sítě Propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access Všeobecné informace Předpoklady Vytvoření propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access Pro administrátora sítě Propojení zařízení Fronius Datalogger Web pomocí internetu a programu Fronius Solar.web Všeobecné informace Popis funkce Předpoklady Vyvolání údajů ze zařízení Fronius Datalogger Web pomocí internetu a zařízení Fronius Solar.web. 26 Pro administrátora sítě Výpočet objemu dat Všeobecné informace Verze firmwaru pro výpočet objemu dat Výpočet objemu dat Příklady výpočtu Všeobecné informace pro administrátora sítě Všeobecná nastavení firewall Zasílání servisních zpráv při internetovém připojení DSL Používání programu Fronius Solar.web a zasílání servisních zpráv Náhledy zařízení Fronius Datalogger Web Přehled Aktuální celkový náhled Aktuální srovnávací náhled Nastavení zařízení Fronius Datalogger Web Přehled Otevření a práce s možnostmi výběru Hesla Všeobecné informace

6 4 Hesla Uživatelské heslo (user) Heslo administrátora (admin) Zapomněli jste heslo? Čas/Datum Všeobecné informace Čas/Datum Náhledy Všeobecné informace Náhledy Náhled Všeobecné Náhledy - Střídače Náhledy - Karty Sensor Card Ukládání Všeobecné informace Ukládání Kapacita paměti Výpočet kapacity paměti Příklad výpočtu Přepis údajů v případě plné paměti Tlačítko Vymazat data Síť Všeobecné informace Síť Diagnostika sítě Solar.web Všeobecné informace Solar.web Odesílání dat denně do sítě Solar.web Odesílání dat každou hodinu do sítě Solar.web Servisní zprávy Všeobecné informace Servisní zprávy Systémové informace Všeobecné informace Systémové informace Aktualizace firmwaru Všeobecné informace Automatické hledání aktualizací Ruční hledání aktualizací Provedení aktualizace firmwaru přes web Provedení aktualizace firmwaru přes síť LAN Technické údaje Technické údaje

7 Všeobecné informace CS Všeobecné informace Fronius Datalogger Web je zařízení pro ukládání dat s možností připojení k počítačové síti. Internetová stránka zařízení Fronius Datalogger Web umožňuje rychlý přehled fotovoltaických zařízení. Internetovou stránku lze otevřít přímo pomocí sítě intranet nebo v případě příslušné konfigurace pomocí internetu. Zařízení Fronius Datalogger Web umožňuje snadno nastavitelnou kontrolu zařízení s automatickým upozorňováním. Upozorňování lze provádět pomocí SMS, u, faxu, kontaktu relé nebo bzučáku. Ve spojení s programem Fronius Solar.access lze na jednom počítači ukládat a vyhodnocovat aktuální a archivní údaje fotovoltaického zařízení. Pomocí programu Fronius Solar Net je možné provést nastavení všech zařízení. Ve spojení s programem Fronius Solar.web je možné pomocí internetu vyvolat aktuální a archivní údaje fotovoltaického zařízení bez náročného konfigurování. Zařízení Fronius Datalogger Web automaticky zasílá údaje programu Fronius Solar.web. Použitelné komponenty DATCOM Program Fronius Datalogger Web je možné používat s následujícími komponentami DATCOM: - až 100 x střídač Fronius IG Plus, Fronius IG nebo Fronius CL - až 10 x Fronius Sensor Card nebo Fronius Sensor Box - až 10 x Fronius Public Display Card nebo Fronius Public Display Box - až 1 x Fronius Interface Card nebo Fronius Interface Box - až 200 x Fronius String Control Předpoklad pro provoz Pro provoz zařízení Fronius Datalogger Web je ve střídači nutná karta Fronius Com Card. Pro bezvadnou funkci zařízení Fronius Datalogger Web je nutné odpovídající připojení k internetu: - V případě kabelového připojení doporučuje společnost Fronius rychlost stahování alespoň 512 kb/s a rychlost odesílání alespoň 256 kb/s. - V případě mobilních internetových služeb doporučuje společnost Fronius alespoň přenosový standard 3G se spolehlivou intenzitou signálu. Tyto údaje nepředstavují absolutně žádnou záruku bezvadné funkce. Vysoká chybovost přenosu, výkyvy při příjmu nebo výpadky přenosu mohou negativně ovlivnit online provoz zařízení Fronius Datalogger Web. Společnost Fronius doporučuje vyzkoušet spojení s minimálními požadavky na místě. Požadovaný software střídače Pro správné zobrazení denní energie ve spojení s aplikací Fronius Datalogger Web jsou zapotřebí následující verze softwaru střídače: 5

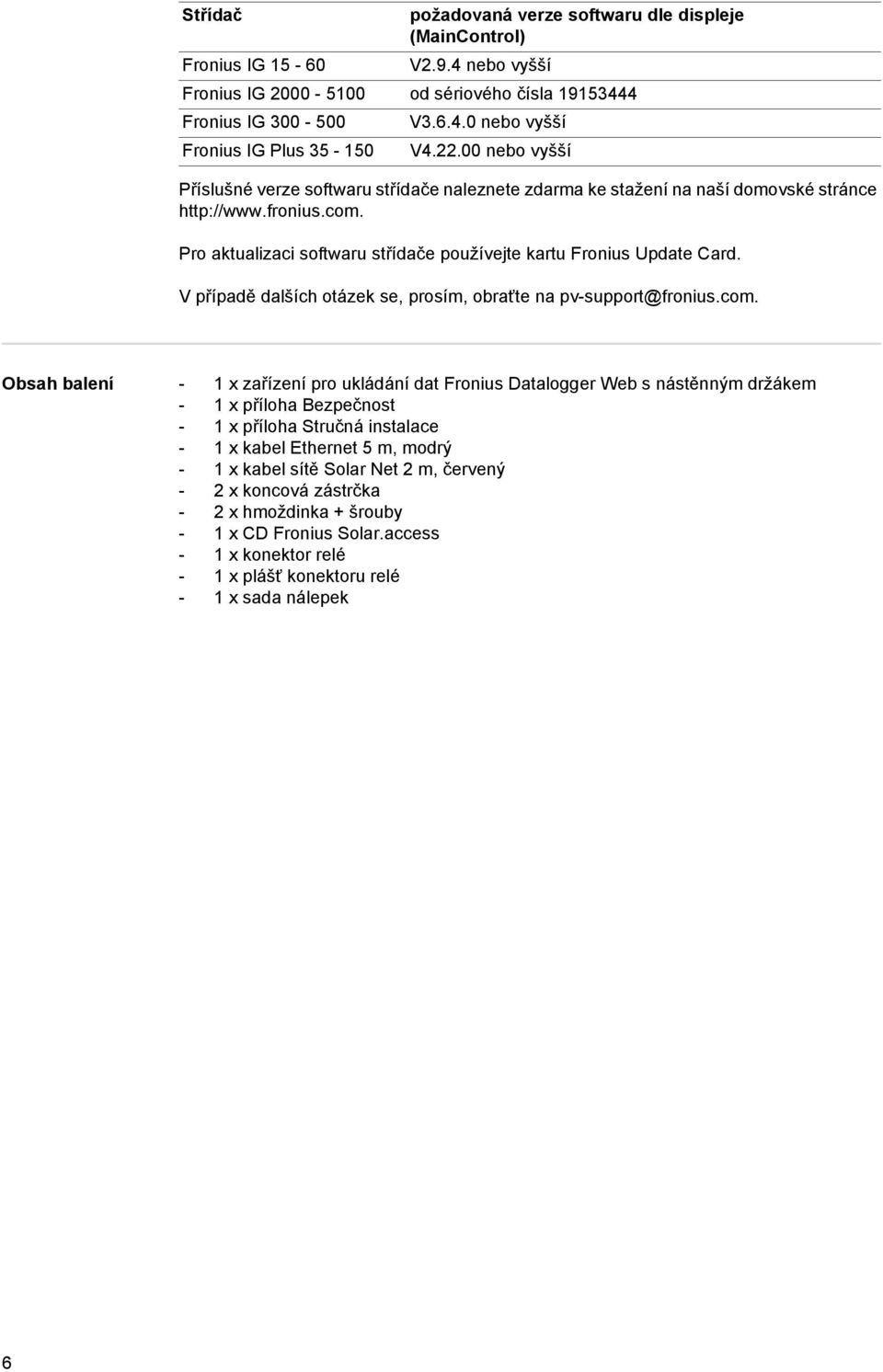

8 Střídač požadovaná verze softwaru dle displeje (MainControl) Fronius IG V2.9.4 nebo vyšší Fronius IG od sériového čísla Fronius IG V nebo vyšší Fronius IG Plus V nebo vyšší Příslušné verze softwaru střídače naleznete zdarma ke stažení na naší domovské stránce Pro aktualizaci softwaru střídače používejte kartu Fronius Update Card. V případě dalších otázek se, prosím, obraťte na pv-support@fronius.com. Obsah balení - 1 x zařízení pro ukládání dat Fronius Datalogger Web s nástěnným držákem - 1 x příloha Bezpečnost - 1 x příloha Stručná instalace - 1 x kabel Ethernet 5 m, modrý - 1 x kabel sítě Solar Net 2 m, červený - 2 x koncová zástrčka - 2 x hmoždinka + šrouby - 1 x CD Fronius Solar.access - 1 x konektor relé - 1 x plášť konektoru relé - 1 x sada nálepek 6

9 Ovládací prvky, přípojky a kontrolky CS Bezpečnost VAROVÁNÍ! Chybná obsluha může způsobit závažné zranění a materiální škody. Popsané funkce používejte teprve poté, co přečtete následující dokumenty a porozumíte jejich obsahu: - tento návod k obsluze, - všechny návody k systémovým komponentám, zejména bezpečnostní předpisy. Ovládací prvky, přípojky a kontrolky (2)(1) max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only (3) (4)(5) (6) (7) (8) (9) (10) (11) (12) (13) Č. Funkce (1) Kontrolka LED propojení programu Solar Web - svítí zeleně: v případě existujícího propojení s programem Fronius Solar.web - svítí červeně: v případě potřebného, ale neexistujícího propojení s programem Fronius Solar.web - nesvítí: v případě, že propojení s programem Fronius Solar.web není nutné (2) Kontrolka LED napájení - svítí zeleně: při dostatečném napájení pomocí programu Fronius Solar Net; zařízení Fronius Datalogger Web je připraveno k provozu - nesvítí: při nedostatečném nebo žádném napájení pomocí programu Fronius Solar Net - nutno použít externí napájení zařízení Fronius Datalogger Web - červeně bliká: během průběhu aktualizace DŮLEŽITÉ! Během průběhu aktualizace nepřerušujte napájení elektrickým proudem. - svítí červeně: během aktualizace došlo k chybě (3) Přípojka relé v provedení jako rozpínací a spínací kontakt; sepne v případě poruchy (4) Kontrolka LED propojení - svítí zeleně: při správném propojení uvnitř sítě Fronius Solar Net - svítí červeně: při přerušeném propojení uvnitř sítě Fronius Solar Net 7

10 Č. Funkce (5) Kontrolka LED WLAN - svítí zeleně: v případě, že je k dispozici síťové připojení - svítí červeně: v případě, že není k dispozici síťové připojení - nesvítí: není připojena rozšířená výbava WLAN-Stick (6) Přepínač alarm pro zapnutí a vypnutí funkce alarmu Alarm off: funkce alarmu, relé a bzučáku je vypnuta Alarm on: funkce alarmu, relé a bzučáku je zapnuta; po přepnutí do polohy Alarm on dojde ke krátkému zkušebnímu spuštění bzučáku a relé (7) Přepínač adresy IP pro přepínání mezi přiřazenou adresou IP assigned IP a zadanou adresou IP (relevantní pouze pro LAN) assigned IP: Zařízení Fronius Datalogger Web pracuje s přiřazenou adresou IP (tovární nastavení ); adresu IP lze nastavit na internetové stránce zařízení Fronius Datalogger Web : Zařízení Fronius Datalogger Web pracuje s pevnou adresou IP ; pevná adresa IP slouží pro přímé spojení s PC bez předchozí konfigurace PC (8) Připojení LAN Rozhraní Ethernet s modrým označením, pro připojení kabelu Ethernetu (9) Připojení USB Rozhraní USB pro připojení rozšířené výbavy WLAN-Stick nebo WLAN-Stick outdoor (10) Přípojka napájení 12 V DC / 1 A, elektronicky jištěná pro napájení externích komponentů (např. externí router) (11) Přípojka externího napájení pro připojení externího napájení v případě, že napájení uvnitř sítě Fronius Solar Net není dostatečné (např. když je v síti Fronius Solar Net příliš mnoho komponent DATCOM). Důležité! Pro externí napájení zařízení Fronius Datalogger Web musí být síťový díl vybaven bezpečným oddělením od dílů se síťovým napětím (SELV nebo třída 2 pro USA/Kanadu). Výstupní výkon síťového dílu smí být max. 15 VA / 1,25 A. V případě dostatečného napájení svítí kontrolka LED napájení (2) zeleně. (12) Přípojka Solar Net IN Vstup sítě Fronius Solar Net s červeným barevným označením; pro propojení s jinými komponentami DATCOM (např. střídačem, kartami snímačů atd.) (13) Přípojka Solar Net OUT Výstup sítě Fronius Solar Net s červeným barevným označením; pro propojení s jinými komponentami DATCOM (např. střídačem, kartami snímačů atd.) 8

11 max. 42V AC/6A US: Class 2 only max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only 12VDC 1A Class 2 Output 12VDC Class 2 Input only Instalace zařízení Fronius Datalogger Web CS Bezpečnost VAROVÁNÍ! Chybná obsluha může způsobit závažné zranění a materiální škody. Popsané funkce používejte teprve poté, co přečtete následující dokumenty a porozumíte jejich obsahu: - tento návod k obsluze, - všechny návody k systémovým komponentám, zejména bezpečnostní předpisy. UPOZORNĚNĺ! Instalace zařízení pro ukládání dat Fronius Datalogger Web vyžaduje znalosti síťových technologií. Příklady sestav Fronius Datalogger Web v síti se střídačem a počítačem (PC): Střídač Fronius Datalogger Web PC / laptop IN OUT IN OUT = koncová zástrčka = Fronius Com Card Fronius Datalogger Web v síti s více střídači, modulem snímačů Fronius Sensor Box a jedním počítačem (PC): Střídač 1 Střídač 2 Fronius Sensor Box Střídač 3 IN OUT IN OUT PC / Laptop IN Fronius Datalogger Web OUT IN OUT IN OUT = koncová zástrčka = Fronius Com Card UPOZORNĚNĺ! Při síťovém propojení více komponent DATCOM musí být každý volný vstup a výstup komponent DATCOM opatřen koncovou zástrčkou. 9

12 Příprava DŮLEŽITÉ! Dodržujte pokyny uvedené v návodu k obsluze střídače a v brožuře Fronius IG DATCOM Detail! Fronius Com Card OUT IN Upevněte zařízení Fronius Datalogger Web pomocí hmoždinek a šroubů, které jsou součástí balení, na vhodné místo Červený síťový kabel Solar Net připojte k výstupu Solar Net (OUT) na kartě Fronius Com Card V případě, že karta Fronius Com Card je poslední komponenta DATCOM v síti: k výstupu sítě Solar Net OUT připojte koncovou zástrčku Instalace zařízení Fronius Datalogger Web POZOR! Nebezpečí vážného poškození komponent DATCOM nebo PC/laptopu v případě špatně připojeného kabelu ethernetu nebo sítě Solar Net. - Kabel ethernetu připojujte výlučně k přípojce LAN (modré označení) - Kabel sítě Solar Net připojujte výlučně k vstupům/výstupům sítě Solar Net IN nebo Solar Net OUT (červené označení) max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only Fronius Com Card 1 2 Červený síťový kabel Solar Net připojte k výstupu Solar Net (OUT) na kartě Fronius Com Card V případě, že karta Fronius Com Card je poslední komponenta DATCOM v síti: k výstupu sítě Solar Net připojte koncovou zástrčku V případě, že po zařízení Fronius Datalogger Web následují další síťové komponenty DATCOM: k výstupu sítě Solar Net OUT připojte další kabel sítě Solar Net 3 4 Modrý kabel sítě ethernet připojte k přípojce LAN Modrý kabel sítě ethernet připojte k PC/laptopu nebo k odpovídající síťové přípojce 10

13 Síťová konfigurace zařízení Fronius Datalogger Web CS Všeobecné informace Funkce patentovaná společností Fronius pro konfiguraci sítě zařízení Fronius Datalogger Web umožňuje: - snadné propojení zařízení Fronius Datalogger Web s PC/laptopem, - provádění nastavení, - náhled na důležité údaje o zařízení. Předpoklady UPOZORNĚNĺ! Konfigurace sítě zařízení pro ukládání dat Fronius Datalogger Web vyžaduje znalosti síťových technologií. V případě integrace zařízení Fronius Datalogger Web do stávající sítě je zapotřebí přizpůsobit jeho adresování na adresování sítě. Např.: oblast adresování sítě = x, maska podsítě = Zařízení Fronius Datalogger Web je nutno přiřadit adresu IP mezi a Zvolená adresa IP se v síti ještě nesmí vyskytovat. - Maska podsítě musí odpovídat stávající síti (např ). V případě, že zařízení Fronius Datalogger Web má zasílat servisní zprávy nebo posílat údaje programu Fronius Solar.web, je zapotřebí zadat adresu brány a serveru DNS. Pomocí adresy brány je umožněn přístup zařízení Fronius Datalogger Web na internet. Pro adresu brány je vhodná například adresa IP routeru DSL. DŮLEŽITÉ! - Zařízení Fronius Datalogger Web nesmí být přiřazena stejná adresa jako PC/laptopu! - Zařízení Fronius Datalogger Web se neumí samo připojit k internetu. V případě připojení pomocí DSL musí router vytvořit připojení k internetu. V případě potřeby připojení k síti pomocí WLAN je zapotřebí jedna z následujících rozšířených výbav: - WLAN-Stick (41,0018,0070) - WLAN-Stick outdoor (41,0018,0071) Síťová konfigurace zařízení Fronius Datalogger Web Konfigurace zařízení Fronius Datalogger Web pro síť je tvořena následujícími kroky: - Instalace Fronius Datalogger Web a otevření domovské stránky Fronius Datalogger Web - Zadání údajů sítě - Nastavení Fronius Datalogger Web pro připojení WLAN - Nastavení adresy IP a připojení zařízení Fronius Datalogger Web do sítě Instalace Fronius Datalogger Web a otevření domovské stránky Fronius Datalogger Web 1 2 Pouze v případě, že je zapotřebí vytvořit připojení do sítě pomocí WLAN: K přípojce USB připojte rozšířenou výbavu WLAN-Stick nebo WLAN-Stick outdoor Instalace zařízení Fronius Datalogger Web 11

14 max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only 3 U zařízení Fronius Datalogger Web přepněte přepínač adresy IP na Vyčkejte cca 1 minutu, než se v liště PC/laptopu zobrazí symbol Connectivity: 5 6 Na PC/laptopu otevřete internetový prohlížeč (např. Microsoft Internet Explorer) Do adresního pole zadejte adresu Zobrazí se internetová stránka zařízení Fronius Datalogger Web. Zadání údajů sítě Zobrazí se stránka zařízení Fronius Datalogger Web. 12

15 CS 1 Klepněte na nabídku Nastavení Zobrazí se podnabídka Nastavení. 2 Klepněte na nabídku Síť Zobrazí se podnabídka Síť. 3 Pro zjištění, jak provést připojení k internetu (např. k Fronius Solar.web): Klepněte na možnost Internetové připojení Zobrazí se nastavení internetového připojení. 13

16 (1) (2) *) *) WLAN lze zvolit pouze po připojení rozšířené výbavy WLAN-Stick nebo WLAN- Stick outdoor k zařízení Fronius Datalogger Web. 4 5 Zvolte, zda má být připojení k internetu vytvořeno pomocí LAN, nebo WLAN (1) Klepněte na tlačítko Uložit (2) Po načtení změn se zobrazí hlášení Změny byly přijaty. 6 Klepněte na tlačítko OK Zobrazí se údaje internetového připojení DŮLEŽITÉ! V závislosti na zvoleném internetovém připojení je zapotřebí zadat u odpovídajícího rozhraní bránu a server DNS V případě, že např. jako internetové připojení bylo zvoleno LAN, musí být u rozhraní LAN zadána brána a server DNS. 7 V závislosti na tom, jaké rozhraní bylo zvoleno pro připojení k síti, klepněte v podnabídce Síť na LAN, nebo WLAN. Zobrazí se nastavení pro rozhraní LAN, nebo WLAN. (3) (4) 14

17 8 Zvolte, zda má být adresa IP pevná, nebo dynamicky volitelná (3). Pevná adresa IP (tovární nastavení): - Uživatel zadá pevnou adresu IP zařízení Fronius Datalogger Web a rovněž ručně zadá masku podsítě, adresu brány a adresu serveru DNS (od poskytovatele internetového připojení). Dynamicky volitelná adresa IP: Dynamicky volitelná adresa IP: CS - Zařízení Fronius Datalogger Web si samo určí adresu IP pomocí serveru DHCP (DHCP = Dynamic Host Configuration Protocol). - Server DHCP musí být nakonfigurován tak, aby byla zařízení Fronius Datalogger Web přiřazována vždy stejná adresa IP. Díky tomu je zřejmé, pod kterou adresou IP lze nalézt zařízení Fronius Datalogger Web. - V případě, že server DHCP podporuje funkci DNS dynamic updates, může být zařízení Fronius Datalogger Web v poli Hostname přidělen název. Propojení se zařízením Fronius Datalogger Web tak lze provést pomocí názvu namísto adresy IP. Např.: Hostname = vzorové zařízení, Domainname = fronius.com Zařízení Fronius Datalogger Web lze nalézt na adrese musteranlage.fronius.com 9 Klepněte na tlačítko Uložit (4). Po načtení změn se zobrazí hlášení Změny byly přijaty 10 Klepněte na tlačítko OK Zobrazí se nastavení pro rozhraní LAN nebo WLAN. Nastavení Fronius Datalogger Web pro připojení WLAN Následující pracovní kroky jsou zapotřebí pouze v případě, že má být v budoucnu připojení k síti provedeno pomocí WLAN V podnabídce Síť klepněte na položku WLAN Zadejte nastavení pro rozhraní WLAN V podnabídce Síť klepněte na položku WLAN Management Zobrazí se WLAN Management s dostupnými sítěmi (1). (1) (2) (3) 15

18 4 5 6 Pro aktualizaci sítí klepněte na tlačítko Aktualizovat (2) Klepnutím zvolte odpovídající síť Klepněte na tlačítko Konfigurovat síť (3) Zobrazí se Konfigurovat síť. (4) (5) (6) (7) Zadejte název sítě SSID (4) Zadejte druh kódování (5) none = bez kódování WEP = hexagonální kódování WPA1/2 = kódování pomocí hesla (8-63 znaků ASCI) Pouze v případě zvolení kódování WEP nebo WPA1/2: zadejte odpovídající heslo / kód (6) (4) (5) (6) (7) Klepněte na tlačítko Uložit (7) Po načtení změn se zobrazí hlášení Změny byly přijaty. Klepněte na tlačítko OK Zobrazí se WLAN-Management. 16

19 CS (8) (9) Pomocí tlačítek se šipkami (8) a tlačítka Uložit pořadí (9) lze změnit pořadí zobrazených sítí. Nastavení adresy IP a připojení zařízení Fronius Datalogger Web do sítě 1 U zařízení Fronius Datalogger Web přepněte přepínač adresy IP na přiřazenou adresu IP. Síťová nastavení budou převzata. 2 Propojte zařízení Fronius Datalogger Web pomocí přípojky LAN nebo WLAN se stávající sítí. 17

20 Nastavení síťových nastavení na PC/laptopu Všeobecné informace Také PC/laptop je účastníkem sítě a musí tak stejně jako zařízení Datenlogger mít přiřazenou jednoznačnou adresu v síti. V případě, že PC je již součástí sítě, není zapotřebí provádět žádná další nastavení. Nastavení síťového propojení s PC/laptopem 1 2 Start / Nastavení / Ovládací panely Poklepejte na položku Síťová propojení 3 Poklepejte na položku Propojení LAN 4 V nabídce Všeobecné klepněte na tlačítko Vlastnosti 5 6 Klepněte na položku Internetový protokol (TCP/IP) Klepněte na tlačítko Vlastnosti 18

21 Zobrazí se okno Vlastnosti internetového protokolu (TCP / IP). CS V případě, že je v síti server DHCP: 7 Zvolte možnost Automaticky obsadit adresu IP V případě, že v síti není server DHCP: 7a 7b Zvolte možnost Použít následující adresu IP: Přiřaďte PC/laptopu jednoznačnou adresu IP Např.: oblast adresování sítě = x, maska podsítě = PC/laptopu je nutno přiřadit adresu IP mezi a Zvolená adresa IP se v síti ještě nesmí vyskytovat. - Maska podsítě musí odpovídat stávající síti (např ). - Nastavení Standardní brána je pro propojení se zařízením Fronius Datalogger Web nerelevantní. DŮLEŽITÉ! PC/laptopu nesmí být přiřazena stejná adresa jako zařízení Fronius Datalogger Web! 8 Aktivujte Automaticky obsadit adresu serveru DNS 19

22 Nastavení internetu na PC/laptopu Otevřete internetový prohlížeč (např. Microsoft Internet Explorer) Klepněte na položku nabídky Nástroje Klepněte na položku Možnosti internetu 4 Klepněte na kartu Připojení 5 V poli Nastavení místní sítě LAN klepněte na tlačítko Nastavení 20

23 6 V případě, že pole Použít pro síť LAN server Proxy není aktivní, je nastavení internetu na PC/laptopu ukončeno. CS V případě, že pole Použít pro síť LAN server Proxy je aktivní: - Klepněte na tlačítko Upřesnit www-proxy.example.com - V poli Výjimky zadejte adresu IP zařízení Fronius Datalogger Web, např.: Klepněte na tlačítko OK www-proxy.example.com www-proxy.example.com www-proxy.example.com 21

24 Propojení zařízení Fronius Datalogger Web pomocí internetového prohlížeče Všeobecné informace Propojení se zařízením Fronius Datalogger Web pomocí internetového prohlížeče je vhodné především v případě, že se vyvolávají jednodušší informace a v síti LAN se nachází mnoho účastníků (např. firemní sítě, školy atd.). Na internetové stránce zařízení Fronius Datalogger Web lze například otevřít celkové a denní výnosy nebo porovnávat střídače. Předpoklady - připojení minimálně LAN nebo WLAN - internetový prohlížeč (např. Microsoft Internet Explorer IE6.0, Firefox 2 atd.) - PC/laptop v jedné síti se zařízením Fronius Datalogger Web Vytvoření propojení zařízení Fronius Datalogger Web pomocí internetového prohlížeče 1 2 Spusťte internetový prohlížeč Do adresního pole zadejte adresu IP nebo název a doménu zařízení Fronius Datalogger Web Zobrazí se stránka zařízení Fronius Datalogger Web. Nakonfigurujte přiřazení adresy IP nebo název zařízení podle pokynů v odstavci Síťová konfigurace zařízení Fronius Datalogger Web. Pro administrátora sítě Pro přístup na internetovou stránku zařízení mimo LAN: - Síťový router nakonfigurujte tak, aby byl dotaz na Port 80/TCP předán k zařízení pro ukládání dat 22

25 Propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access CS Všeobecné informace Propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access je vhodné pro detailní dlouhodobé zachycování dat a nabízí plnou možnost nastavení a správy dat fotovoltaického zařízení. Předpoklady - připojení minimálně LAN nebo WLAN - internetový prohlížeč: Microsoft Internet Explorer IE6.0 - síťová konfigurace zařízení pro ukládání dat podle odstavce Síťová konfigurace zařízení Fronius Datalogger Web - PC/laptop v jedné síti se zařízením Fronius Datalogger Web - operační systém na PC/laptopu: Win 2000, Win XP, Win Vista nebo Win 7 - Software Fronius Solar.access nainstalovaný na PC/laptopu. Software Fronius Solar.access z přiloženého CD - Fotovoltaické zařízení v souladu s nápovědou online Fronius Solar.access v zařízení Fronius Solar.access (Otevřít Fronius Solar.access / Správa / Zařízení / Založit zařízení) Adresy IP *) *) Přiřazená adresa IP nebo název zařízení Fronius Datalogger Web Vytvoření propojení zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.access Otevřete software Fronius Solar.access Vyberte položku nabídky Zařízení Vyberte požadované fotovoltaické zařízení Po krátké době dojde k vytvoření propojení se zvoleným fotovoltaickým zařízením. Ve stavovém řádku dole vlevo dojde k zobrazení stavu online a verze ukládání dat. 23

26 Pro administrátora sítě Pro přístup k zařízení mimo síť LAN: - Síťový router nakonfigurujte tak, aby byl dotaz na Port 80/TCP a Port 15015/TCP předán zařízení pro ukládání dat 24

27 Propojení zařízení Fronius Datalogger Web pomocí internetu a programu Fronius Solar.web CS Všeobecné informace Propojením zařízení Fronius Datalogger Web pomocí internetu a zařízení Fronius Solar.web je možné z jakéhokoli místa na zemi zobrazit na internetové stránce archivní a aktuální údaje fotovoltaického zařízení. Dále existuje možnost zřídit hostitelský přístup k datům jiným uživatelům a také porovnávat více zařízení. Popis funkce Zařízení pro ukládání dat je propojeno s internetem (např. pomocí routeru DSL). Zařízení pro ukládání dat se pravidelně přihlašuje na stránku Fronius Solar.web a zasílá své denně ukládané údaje. Zařízení Fronius Solar.web se může aktivně spojit se zařízením Fronius Datalogger Web, např. pro zobrazení aktuálních údajů. Předpoklady - Přístup k internetu - Internetový prohlížeč DŮLEŽITÉ! Zařízení Fronius Datalogger Web se neumí samo připojit k internetu. V případě připojení pomocí DSL musí router vytvořit připojení k internetu. - Registrace fotovoltaického zařízení na stránce Fronius Solar.web (1) Pro registraci je nezbytná adresa ID zařízení pro ukládání dat. Adresu ID naleznete v nabídce Nastavení / Systémové informace. - Pro vyvolání aktuálních údajů na stránce Fronius Solar.web musí být na zařízení Fronius Datalogger Web zvolena možnost Ano v nabídce Odeslat aktuální data do sítě Solar.Web (2) - Pro vyvolání archivních údajů na stránce Fronius Solar.web musí být na zařízení Fronius Datalogger Web zvolena možnost Denně nebo Každou hodinu v nabídce Odeslat archivní data do sítě Solar.Web (3). (2) (1) (3) (3) 25

28 Vyvolání údajů ze zařízení Fronius Datalogger Web pomocí internetu a zařízení Fronius Solar.web Pokud chcete vyvolat aktuální a archivní údaje ze zařízení Fronius Datalogger Web pomocí zařízení Fronius Solar.web: 1 2 Na internetové stránce společnosti Fronius otevřete oddělení Solární elektronika Spusťte stránku Fronius Solar.Web Bližší informace o stránce Fronius Solar.web vám poskytne nápověda online. Pro administrátora sítě Firewall je zapotřebí nakonfigurovat tak, aby adresa IP zařízení pro ukládání dat mohla zasílat údaje na port 49049/UDP stránky solarweb.fronius.com. Router DSL umožňuje především zasílání údajů na internet, a není ho proto obvykle zapotřebí konfigurovat. 26

29 Výpočet objemu dat CS Všeobecné informace Během provozu zařízení Fronius Datalogger Web jsou generována data, která je nutno přenášet prostřednictvím internetu. Výpočet objemu dat je nutný pro výběr odpovídajícího internetového připojení. Následující výpočet objemu dat poskytuje přehled množství dat generovaném při provozu zařízení Fronius Datalogger Web. Verze firmwaru pro výpočet objemu dat Výpočet objemu dat je založen na verzi firmwaru zařízení Fronius Datalogger Web V 2.3.x-x nebo nižší. Vyšší verze firmwaru mohou způsobit zvětšení objemu dat z důvodu většího funkčního rozsahu. Výpočet objemu dat Výpočet objemu dat závisí na aktivních funkcích zařízení Fronius Datalogger Web. Funkce Zpřístupnění aktuálních dat v aplikaci Fronius Solar.web Náhled aktuálních dat v aplikaci Fronius Solar.web Zaslat archivní/přihlašovací údaje programu Fronius Solar.web Zasílání servisních zpráv nebo chyb Objem dat jednorázově 1) Aktuální celkový náhled na kartu/modul Sensor Card/Box Aktuální srovnávací náhled na střídač Úvodní stránka Srovnávací náhled zařízení Doba přenosu 3) Při každodenním zasílání na servisní zprávu nebo chybu Při okamžitém zasílání na servisní zprávu nebo chybu 150 B 32 kb/h 42 kb/h kb/h 13 kb/h + 4 kb/h 0 kb/h 0 kb/h (sektory paměti za den 2) x 4 kb) + 8 kb 600 B/min 1 kb/den B 1 kb 1) pouze po novém spuštění zařízení pro ukládání dat nebo samostatném připojení k internetu 2) výpočet sektorů paměti za den podle kapitoly Ukládání, odstavec Výpočet kapacity paměti 3) závisí na kvalitě internetového připojení DŮLEŽITÉ! Protože se u hodnot uvedených v tabulce jedná o tzv. prvotní data" aplikace Fronius Datalogger Web a při vyúčtování poskytovatele se mohou vyskytnout rozdíly v důsledku různých variant výpočtu přenosového objemu, zvyšte celkovou vypočtenou hodnotu o %. Pokud jsou funkce neaktivní, žádný objem dat se negeneruje. 27

30 Aktualizace firmwaru Fronius Datalogger Web rovněž vyžaduje určitý objem dat. Tento objem dat závisí na velikosti příslušného aktualizačního balíčku, a proto nemůže být zohledněn při předběžném výpočtu objemu dat. Příklady výpočtu Příklad 1 domovní zařízení 1 střídač; bez karty/modulu Sensor Card/Box; aplikace Fronius Datalogger Web má 24h připojení k internetu; + 0,15 kb + 32 kb/h x 24 h = 768 kb Archivní data jsou zasílána aplikaci Fronius Solar.web ; doba přenosu 30 minut; střídače běží 14 h/den; interval ukládání 15 minut; (podle odstavce Výpočet kapacity paměti z toho vyplývá 1 sektor paměti za den) Náhled aktuálních dat vyžaduje denně 15 minut Údaje o střední chybovosti se předávají prostřednictvím servisní zprávy jednou denně Mezisoučet bez koeficientu bezpečnosti + 0,6 kb/min x 30 min = 18 kb + (1 sektor paměti / den x 4 kb) + 8 kb = 12 kb + 42 kb/h x 0,25 h = 10,5 kb + 1 servisní zpráva x 1 kb = 1 kb 0,15 kb 768,00 kb 18,00 kb 12,00 kb 10,50 kb 1,00 kb 809,65 kb Koeficient bezpečnosti představuje 10 % 809,65 kb + 10 % Konečný výsledek 890,615 kb/den Příklad 2 velké zařízení 100 střídačů; 10 karet/modulů Sensor Card/Box; aplikace Fronius Datalogger Web má 24h internetové připojení; + 0,15 kb + 32 kb/h x 24 h = 768 kb Archivní data jsou zasílána aplikaci Fronius Solar.web ; doba přenosu 120 minut; střídače běží 14 h/den; interval ukládání 5 minut; (podle odstavce Výpočet kapacity paměti z toho vyplývá 173 sektorů paměti za den) + 0,6 kb/min x 120 min = 72 kb + (173 sektorů paměti/den x 4 kb) + 8 kb = 700 kb 28
