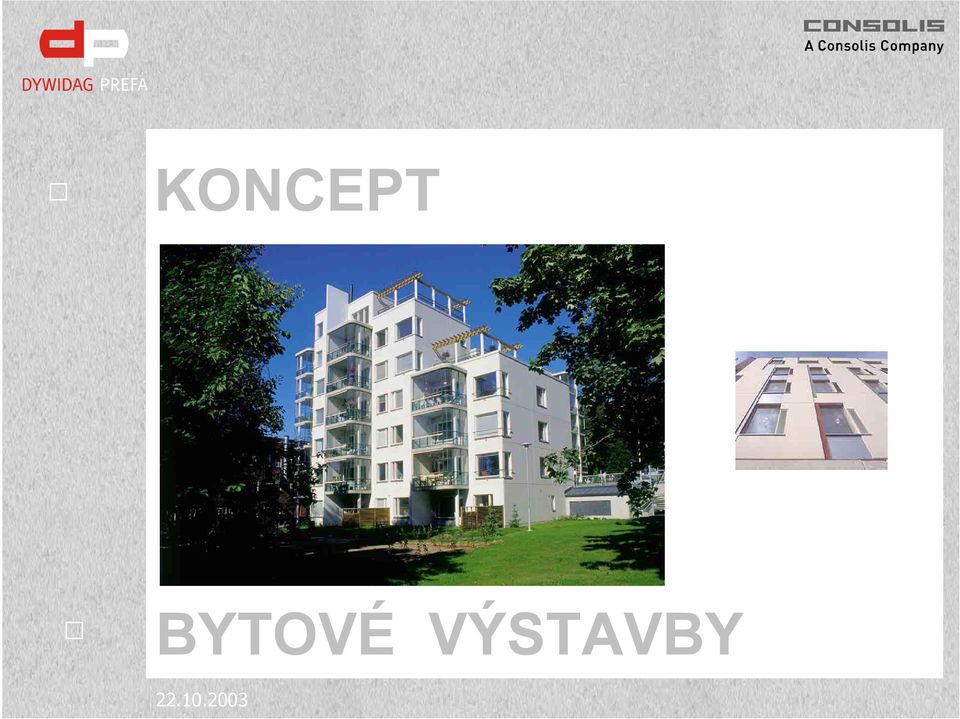

1 KONCEPT BYTOVÉ VÝSTAVBY

2

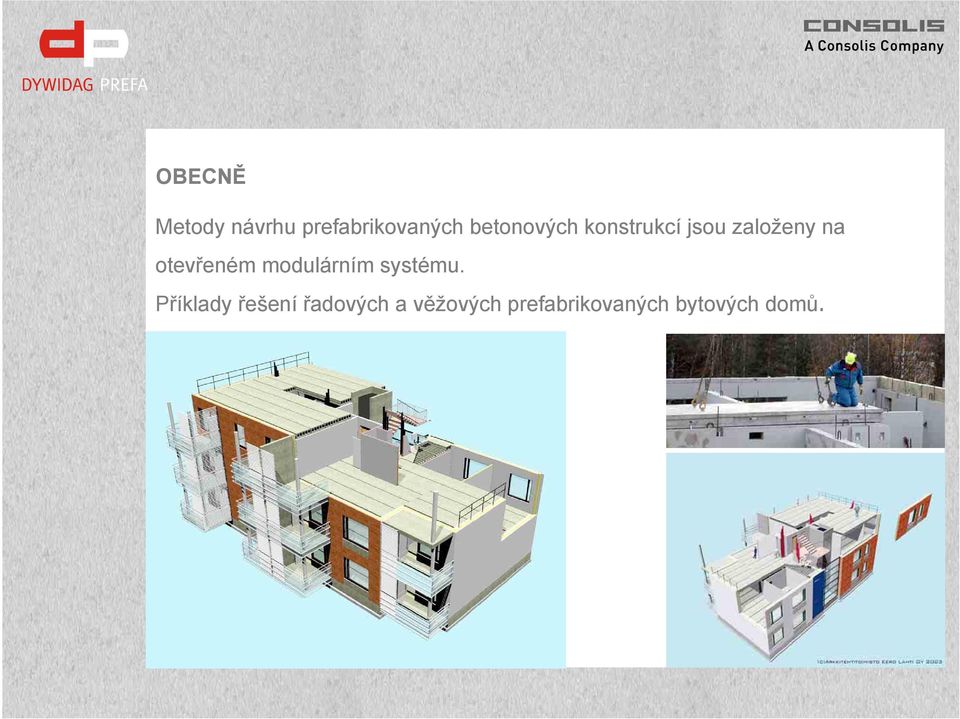

3 OBECNĚ Metody návrhu prefabrikovaných betonových konstrukcí jsou založeny na otevřeném modulárním systému. Příklady řešení řadových a věžových prefabrikovaných bytových domů..

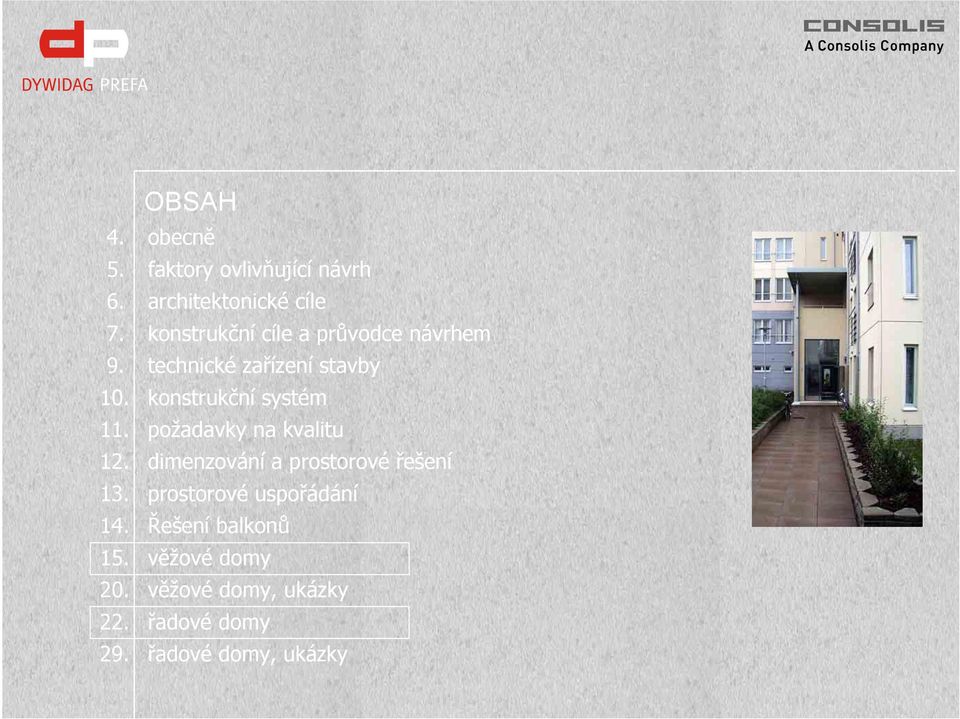

4 OBSAH 4. obecně 5. faktory ovlivňující návrh 6. architektonické cíle 7. konstrukční cíle a průvodce návrhem 9. technické zařízení stavby 10. konstrukční systém 11. požadavky na kvalitu 12. dimenzování a prostorové řešení 13. prostorové uspořádání 14. Řešení balkonů 15. věžové domy 20. věžové domy, ukázky 22. řadové domy 29. řadové domy, ukázky

5 FAKTORY OVLIVŇUJÍCÍ NÁVRH PRÁVNÍ NORMY A PŘEDPISY dodržení právních norem a předpisů ovlivňujících stavební konstrukci zohlednění místních podmínek městského plánu zajištění stavebně požárních tříd odolnosti (závisí na výšce budovy) přípustná plocha podlaží, zastavěná plocha, počet podlaží a využitelnost stavební parcely dodržení požadavků na vytápění, tepelné a zvukové parametry.

6 ARCHITEKTONICKÉ CÍLE osazení stavby s ohledem na vnější prostředí a místní tradice architektonické prvky a identita stavby architektův vlastní pohled rozdělení konstrukční hmoty a otvorů návrh fasádních a povrchových materiálů

7 KONSTRUKČNÍ CÍLE A PRŮVODCE NÁVRHEM BYTOVÝCH DOMŮ Faktory ovlivňující efektivitu stavby: obvod domu v porovnání s plochou bytu počet nároží počet bytů na jeden schodišťový prostor výška stavby konstrukční opakovatelnost a jednoduchost nosného systému užitná plocha / celková plocha plocha bytu / celková plocha podlaží (0,78 0,83/jedno podlaží)

8 KONSTRUKČNÍ CÍLE A PRŮVODCE NÁVRHEM BYTOVÝCH DOMŮ Konstrukční parametry mezní hodnoty (řadové domy) -Stupeň využití dané plochy >0.83 (plocha bytu v m 2 / celková plocha podlaží) - Stupeň využití návrhu <1.34 (celková plocha v m 2 bytového domu / plocha bytu v m 2 ) - Stupeň využití schodišť >12.3 (obytná plocha v m 2 na jednom podlaží / plocha schodišť a chodeb v m 2 na jednom podlaží) - Stupeň naplněnosti schodišť >275 ( obytná plocha v m 2 pro jedno schodiště / plocha schodišť a chodeb v m2 na jednom podlaží) - Stupeň využití fasády <0.230 (obvod bytového domu / celková plocha bytového domu v m 2 ) - Tvarová jednoduchost >600 (obvod bytového domu x plocha jednoho podlaží / počet nároží) - Složitost >10 (obvod bytového domu / počet nároží) -Opakovatelnost > 5 (počet bytů/počet typů bytů) - Průměrná velikost bytu >60 (plocha bytů v m 2 jednoho domu / počet bytů)

9 TECHNICKÉ ZAŘÍZENÍ STAVBY vytápění, voda a kanalizace ventilace, klimatizace a tepelná rekuperace elektrický systém a automatika datové rozvody

10 KONSTRUKČNÍ SYSTÉM nosné a dělící konstrukce systém stability modulový návrh např. stropních polí (PARTEK, SPIROLL) konstrukční návrh panelů a spojů mezilehlá podlaží a střešní konstrukce konstrukce fasády

11 POŽADAVKY NA KVALITU požadovaná životnost stavby provozní náklady na údržbu po dobu životnosti volná dispozice architektonické řešení stádium dokončení a vybavení arkkitehtitoimisto eero lahti oy

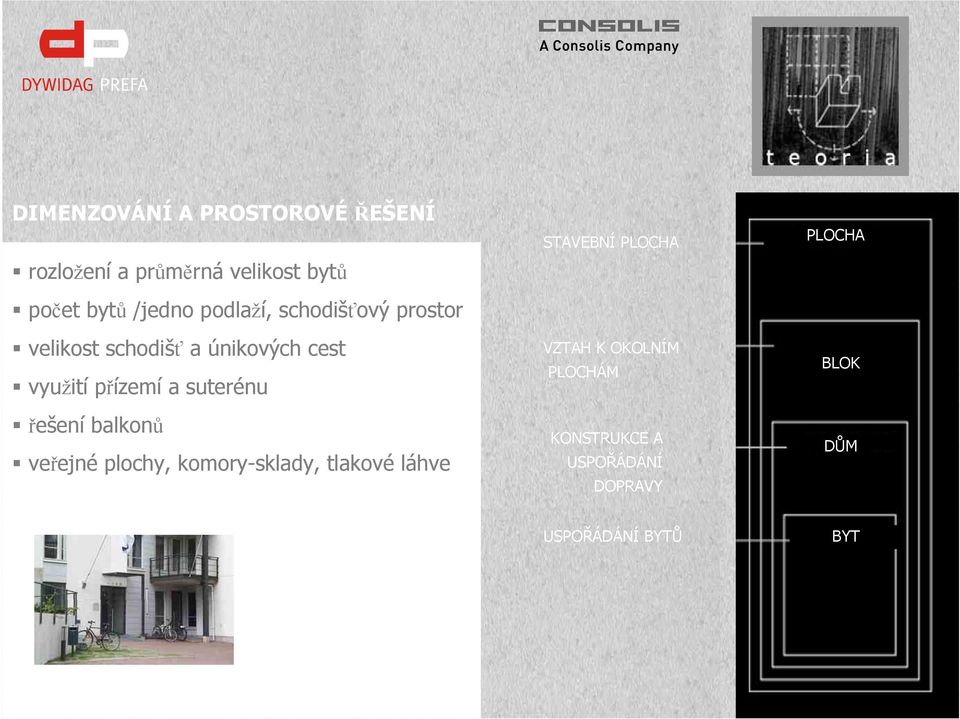

12 DIMENZOVÁNÍ A PROSTOROVÉ ŘEŠENÍ rozložení a průměrná velikost bytů počet bytů /jedno podlaží, schodišťový prostor velikost schodišť a únikových cest využití přízemí a suterénu řešení balkonů veřejné plochy, komory-sklady, tlakové láhve STAVEBNÍ PLOCHA VZTAH K OKOLNÍM PLOCHÁM KONSTRUKCE A USPOŘÁDÁNÍ DOPRAVY PLOCHA BLOK DŮM USPOŘÁDÁNÍ BYTŮ BYT

13 OBYTNÝ PROSTOR Šířka prostoru je proměnlivá od m. Základní rozměr šířky je v tomto příkladu SOCIÁLNÍ ZAŘÍZENÍ Prostory WC, kuchyní a koupelen jsou umístěny vedle sebe a také vertikálně nad sebou v každém podlaží. U věžových domů jsou typicky umístěny v centrální zóně budovy, s ohledem na servis instalačních rozvodů a s cílem vyhnout se rušivým zvukům z jejich provozu. příklad dispozice, byt 2+kk, 60m 2

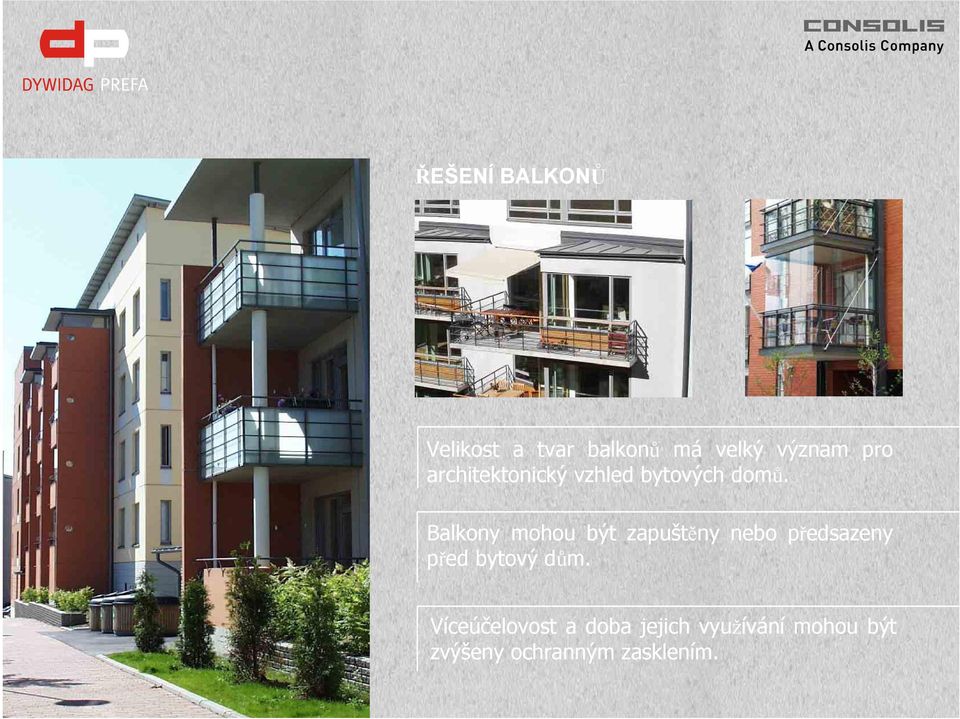

14 ŘEŠENÍ BALKONŮ Velikost a tvar balkonů má velký význam pro architektonický vzhled bytových domů. Balkony mohou být zapuštěny nebo předsazeny před bytový dům. Víceúčelovost a doba jejich využívání mohou být zvýšeny ochranným zasklením.

15 VĚŽOVÉ DOMY Věžový dům je samostatně stojící stavba, která má jedno hlavní schodiště a volné fasády do všech stran. Typickým rysem věžového domu je to, že nevytváří žádné prostorové bariéry.

16 P1 P2 P3 věžové domy P4 P5 P6

17 Příklad dispozice bloků P1 Věžové domy P2 3h+k 3h+k 4h+k 3h+k 3h+k 3h+k 4 byty/podlaží -261 ob. plocha -323 plocha podlaží 4 byty/podlaží využití= ob. plocha -406 plocha podlaží využití = 0.82

18 P3 věžové domy P4 1h+k 4h+k 3h+k 1h+k 3h+k 1h+k 5 bytů/podlaží -321 ob. plocha -390 plocha podlaží 5 bytů/podlaží využití = ob. plocha využití = plocha podlaží

19 P5 P6 věžové domy 3h+k 1h+kk 3h+k 3h+k 3h+k 1h+kk 6 bytů/podlaží -378 ob. plocha -458 plocha podlaží 8 bytů/podlaží využití = ob. plocha -596 plocha podlaží využití =0.83

20 ukázka domu pro seniory DPS

21 arkkitehtitoimisto eero lahti oy ukázky věžových domů

22 ŘADOVÉ DOMY Jsou samostatně stojící stavby nebo stavby složené z několika lamel. Štíty nejsou volné. Řadové domy jsou převážně stavěny podél stávajících komunikací. V tomto případě tvoří hranici vnitřní části obytných bloků.

23 L1 L2 L4 L5 L3 L6 řadové domy

24 řadové domy L1 Příklad situování řadových domů do bloku 4 byty/podlaží -199 ob. plocha -249 plocha podlaží využití = 0.80

25 řadové domy L2 Příklad situování řadových domů do bloku 3h+k 4 byty/podlaží -208 ob. plocha -258 plocha podlaží využití = 0.80 arkkitehtitoimisto eero lahti oy

26 řadové domy L3 t Příklad situování řadových domů do bloku 4 byty/podlaží -219 ob. plocha -270 plocha podlaží využití = 0.81

27 řadové domy L4 L5 1h+tk 1h+tk t t t t 1h+tk 1h+tk 1h+tk arkkitehtitoimisto eero lahti oy 4 byty/podlaží -180 ob. plocha -230 plocha podlaží 5 bytů/podlaží využití = ob. plocha -266 plocha podlaží využití = 0.79

28 řadové domy L6 t t Příklad situování řadových domů do bloku 1h+tk 1h+tk 1h+tk 5 bytů/podlaží -227 ob. plocha -288 plocha podlaží využití = 0.80

29 ukázky řadových domů

30

31

32
