Uzavírací klapka s elektrickým pohonem. BOAX-B Mat E. PS 16 bar: DN 40 až 200 PS 10 bar: DN 250 a 300 Provedení podle EN 593 a ISO

Transkript

1 Uzavírací klapka s elektrickým pohonem BOAX-B Mat E PS 16 bar: DN 40 až 200 PS 10 bar: DN 250 a 300 Provedení podle EN 593 a ISO Typový list

2 Impressum Typový list BOAX-B Mat E Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: technické změny vyhrazeny. KSB S.A.S, Gennevilliers (Paris)

3 Uzavírací klapky Centrické uzavírací klapky s elektrickým servopohonem BOAX-B Mat E Provozní data Provozní vlastnosti Parametr Hodnota Jmenovitý tlak PN 10 / 16 Jmenovitá světlost DN Max. přípustný tlak 16 bar: DN 40 až 200 při okolní teplotě 10 bar: DN 250 až 300 při okolní teplotě Napájecí napětí 24 V DC a 230 V AC Min. přípustná teplota -10 C Max. přípustná teplota 110 C Teplota s prstencovou manžetou XC prstencovou manžetou K 10 C až +110 C -5 C až +90 C Konstrukční provedení Hlavní oblasti používání Zadešťování Zásobování domácností vodou Odběr vody Ohřev teplé vody Klimatizační zařízení Mycí zařízení Lakovací linky Zavlažování Bazénová technika Zvýšení tlaku Úprava vody Využívání dešťové vody Média Voda pro vytápění Chladicí voda Pitná voda Odpadní voda bez fekálií Média s obsahem minerálních olejů Plyn Olej Provedení armatur Těleso se středicími oky - T2: DN Těleso se závitovými přírubovými oky s těsnicí lištou - T4: DN Je přípustná montáž jako koncová armatura a jednostranná demontáž za armaturou u těles T4 Elastomerová prstencová manžeta se zvýšeným podílem pryže na průchodu hřídele zajišťuje absolutní těsnost směrem ven Sférická úprava disku klapky garantuje absolutní těsnost na průchodu: bez průsaku viditelného pouhým okem Tepelná zábrana mezi armaturou a ruční pákou Konstrukční délka podle ISO a EN Připojení podle EN, ASME Příruba pohonu podle ISO 5211 Označení podle EN 19 Absolutní těsnost (žádné úniky viditelné pouhým okem) v obou směrech průtoku podle EN míra netěsnosti A a ISO 5208, kategorie A Provedení podle EN 593 Těleso s vrstvou z polyuretanu, tloušťka 80 µm, barva RAL 5012 modrá, vyhovuje specifikacím pro vodu Disky klapky z litiny s kuličkovým grafitem s epoxidovou vrstvou, tloušťka 80 µm, barva hnědá RAL 8012, vhodné pro pitnou vodu Armatury splňují bezpečnostní požadavky Přílohy 1 Evropské směrnice o tlakových zařízeních 97/23/ES (DGR) pro tekutiny skupin 1 a 2. Armatura s pohonem může splňovat požadavky směrnice o strojních zařízeních 2006/42/ES jako neúplný stroj. Armatury splňují požadavky nařízení REACH 1907/2006. Žádná ze substancí uvedených v seznamu ani v příloze XIV není v koncentraci více než 0,1 hmotnostních % (w/w) (článek 33/REACH). BOAX-B Mat E 3

4 Provedení servopohonu Napájení Vizuální indikace polohy Nastavitelné mechanické koncové dorazy Ruční nouzové ovládání Nereverzibilní mechanika 7. Materiály (těleso, podložka, sedlo) 8. Připojení, přírubové plochy a vlastnosti povrchů 9. Servopohon / řízení 10. Číslo zařazení katalogového sešitu Materiály tělesa Přehled dostupných materiálů Materiál Číslo materiálu Těleso DN Kód KSB EN-JS 1030 JS 1030 T2 DN 40 až 3g 300 EN-JS 1030 JS 1030 T4 DN 40 až 300 3g Výhody výrobku Sférická úprava disku klapky se zaoblenou těsnicí konturou zaručuje trvalou a stálou těsnost Spojení hřídele a disku ozubením klínové drážky nebo lícovanými pery hřídel, bez kontaktu s médiem Zachována externí i interní těsnost, když je demontován pohon Indikace polohy disku Zajištění proti vysunutí hřídele zajišťuje, aby hřídel zůstala v tělese Armatura s ložiskem z ušlechtilé oceli se zesílenou dosedací plochou z PTFE Těsnost na přírubách elastomerovou prstencovou manžetou, není potřeba další těsnění Elastomerová prstencová manžeta vhodná pro pitnou vodu podle ACS WRAS DVGW SZÚ Těsnost na průchodu hřídele díky sférické úpravě disku klapky a zvýšenému podílu pryže prstencové manžety Navazující dokumenty Dokument Číslo zařazení Návod k obsluze Objednací údaje 1. Konstrukční řada 2. Jmenovitý tlak 3. Jmenovitá světlost 4. Médium 5. Průtočné množství / rychlost 6. Teplota 4 BOAX-B Mat E

5 Technické údaje Odolnost vůči vakuu DN NPS Montáž prstencové Minimální tlak Max. teplota manžety [bar absolutní] ½-12 Nelepeno (standard) 1, (10-2 torrů) 90 C Hydraulické charakteristiky DN NPS Koeficient průtoku v úplně otevřené poloze Zeta Kvo 40 1½ , , ½ , , , , , , , ,18 Cvo Ovládací momenty Ovládací momenty již zahrnují bezpečnostní koeficient pro výběr pohonu. DN NPS Ovládací momenty [Nm] 10 bar (mazané) 10 bar (nemazané) 16 bar (mazané) 40 1½ ½ BOAX-B Mat E 5

6 Materiály Průřez DN DN DN 200 DN Seznam jednotlivých dílů Č. dílu Označení DN Materiály Kód KSB 100 Těleso T Tvárná litina JS g 100 Těleso T Tvárná litina JS g 210 1) Hřídel Nerezová ocel (13 % Cr) 6k 213 1) Hnací hřídel Nerezová ocel (13 % Cr) 6k ) Kluzné ložisko Ocel se zesílenou dosedací plochou z PTFE ) Kluzné ložisko Ocel se zesílenou dosedací plochou z PTFE )2) Kluzné ložisko Ocel se zesílenou dosedací plochou z PTFE 412 1)2)3) O-kroužek Nitril 413 3) Prstencová manžeta EPDM vhodná pro pitnou vodu XC 413 3) Prstencová manžeta Nitril HT K 550 2) Disk klapky Tvárná litina JS g 550 2) Disk klapky Nerezová ocel / ASTM A351 6g Gr. CF )2)3) Zajištění proti vysunutí hřídele Nerezová ocel (šroub) )2)3) Zajištění proti vysunutí hřídele Nerezová ocel (šroub) 916 1)2)3) Zátka Polyetylen Typový štítek Polyester samolepicí 1) Sada náhradních dílů hřídel 2) Sada náhradních dílů disk klapky 3) Sada náhradních dílů prstencová manžeta 6 BOAX-B Mat E

7 Rozměry * Plochý konec s v Ø z nebo s Rozměry v mm DN NPS l1 h1 h2 Hlavová příruba podle ISO 5211 Konec hřídele Plochý konec Konec hřídele Čtyřhran Disk klapky Č. h4 s Ø z h3 s h3 e1 e2 40 1½ F F ½ F F F F F F F F BOAX-B Mat E 7

8 BOAX-B Mat E Provozní vlastnosti Armatura s elektrickým kyvným pohonem, značka BERNARD controls Armatura BOAX-B Mat E se skládá z armatury konstrukční řady BOAX-B a instalovaného servopohonu ACTELEC BERNARD controls konstrukční řady LE v provedeních LEA a LEB pro DN 40 až 125 a konstrukční řady EZ v provedeních EZ nebo SD, nebo pro DN 150 až 300 OA, ASP a AS. BOAX-B Mat E zastávají funkci ovládání otevírání / zavírání nebo regulaci polohy v přerušovaném provozu S4-50 % (LE a SD). Provedení LEA-2 LEA-3 LEB-4 LEB-10 EZ15 EZ25 EZ60 Jmenovitá nastavovací síla (Nm) Doba ovládání v sekundách pro ovládání otevírání / zavírání Koncový spínač pro otevírání a zavírání Standardní Mechanické nastavitelné koncové dorazy Standardní Napájecí napětí Jednofázový střídavý proud 230 V, 50 Hz / 24 V DC Jednofázový střídavý proud 230 V, 50 Hz Provedení LEA-2 LEA-3 LEB-4 LEB-10 OA15 ASP AS50 Jmenovitá nastavovací síla (Nm) Doba ovládání v sekundách pro regulaci polohy * Koncový spínač pro otevírání a zavírání Standardní Mechanické nastavitelné koncové dorazy Standardní Napájecí napětí Jednofázový střídavý proud 230 V, 50 Hz / 24 V DC * Regulace polohy probíhá přes proporcionální požadovanou hodnotu a proudový signál 4 20 ma k signalizaci polohy. Viz typové listy č. zařazení /. a /.- Armatury v provedení 10 bar: mazná a nemazná média Armatury v provedení 16 bar: pouze mazná média Armatury pro mazná média: max. rychlost proudění: 3 m/s Armatury pro nemazná média (plyn): max. rychlost proudění: 50 m/s 8 BOAX-B Mat E

9 Důležité elektrické komponenty ACTELEC Typ LEA2 LEA3 LEB4 LEB10 OA15 ASP AS50 EZ15 EZ25 AS50 Koncový spínač pro otevírání a zavírání Standardní Mechanické nastavitelné koncové dorazy Standardní Momentový spínač pro otevírání a zavírání Standardní - Standardní Ochrana tepelným spínačem - - Standardní Ruční nouzové ovládání Standardní Vizuální indikátor polohy Standardní Topný odpor Zabudovaný - Připojit - Elektrické údaje pro standardní dobu reakce Jednofázový střídavý proud 230 V, 50 Hz a 24 V, AC/DC ACTELEC LEA2 LEA3 LEB4 LEB10 OA15 ASP AS50 Jmenovitý proud [A] 0,1 0,14 0,8 0,5 0,6 1,8 1,2 Rozběhový proud [A] 0,24 0,3 0,9 0,6 0,9 2,5 1,7 Výkon [W] 35,0 45,0 30,0 15,0 30,0 100,0 60,0 Jednofázový střídavý proud 230 V, 50 Hz ACTELEC EZ15 EZ25 EZ60 Jmenovitý proud [A] 0,6 0,6 1,2 Rozběhový proud [A] 0,9 0,9 1,7 Výkon [W] 30,0 30,0 60,0 Třífázový proud, 400 V, 50 Hz ACTELEC OA15 ASP AS50 EZ15 EZ25 EZ60 Jmenovitý proud [A] 0,3 0,8 0,3 0,3 0,3 0,3 Rozběhový proud [A] 0,5 1,6 0,8 0,5 0,5 0,8 Výkon [W] 30,0 150,0 60,0 30,0 30,0 60,0 BOAX-B Mat E 9

10 Rozměry LEA2 a LEA3 LEB4 a LEB10 OA15 a EZ15 ASP, AS50, EZ25 a EZ60 Ovládání otevírání / zavírání DN NPS PS Provedení A (230 V) A (24 V) B C D E V h2 Hmotnost [kg] [bar] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] s T2 s T /16 LEA ,7 3, /16 LEA ,9 4, /16 LEB ,9 8, /16 LEB ,0 9, /16 LEB ,4 11, /16 LEB ,2 16, /16 EZ ,9 29, /16 EZ ,5 32, EZ ,5 57, EZ ,0 67,0 Regulace polohy DN NPS PS Provedení A (230 V) A (24 V) B C D E V h2 Hmotnost [kg] [bar] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] s T2 s T /16 LEA ,7 3, /16 LEA ,9 4, /16 LEB ,4 8, /16 LEB ,0 9, /16 LEB ,4 11, /16 LEB ,2 16, /16 OA ,9 29, /16 ASP ,5 32, ASP ,5 57, AS ,0 67,0 10 BOAX-B Mat E

11 Pokyny pro instalaci Přípojky Armatury lze zabudovat mezi následující přípojky (jiné přípojky na zvláštní objednávku): EN 1092 PN 10 a 16 ASME B16.5 Class 150 ASME 16.1 Class 125 a B16.47 Class 150 série A Těleso se středicími oky - T2 DN NPS EN 1092 PN 10 EN 1092 PN 16 ASME B16.1 Class 125 ASME B16.5 Class ½ ½ Těleso se závitovými přírubovými oky s těsnicí lištou - T4 DN NPS EN 1092 PN 10 EN 1092 PN 16 ASME B16.1 Class 125 ASME B16.5 Class ½ ½ Vysvětlivky Symbol Vysvětlení Symbol Vysvětlení Instalace je možná Je nutná podložka mezi šroubem a tělesem Montáž na přírubu možná BOAX-B Mat E 11

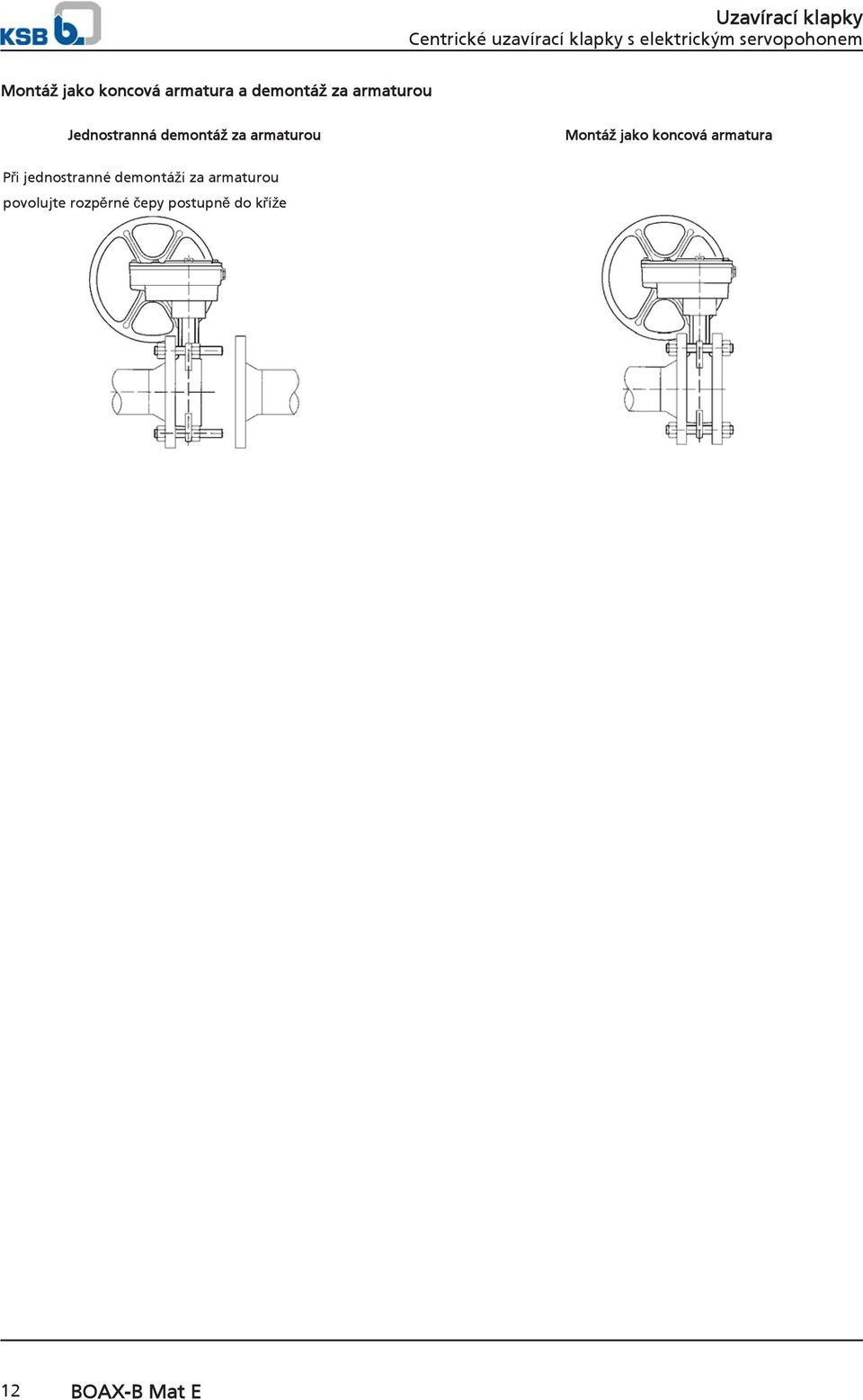

12 Montáž jako koncová armatura a demontáž za armaturou Jednostranná demontáž za armaturou Montáž jako koncová armatura Při jednostranné demontáži za armaturou povolujte rozpěrné čepy postupně do kříže 12 BOAX-B Mat E

13 Rozměry přírub Armatury bez přírubového těsnění namontovat mezi všechny běžné druhy přírub a přípojek. Samotná elastomerová prstencová manžeta zajišťuje těsnost na přírubách. Zkontrolujte, zda připojení splňuje níže uvedené podmínky. Rozměry přírub uvedené v tabulce platí pro všechny typy těles. Ø2a a Ø3: Průměr dosedací plochy příruby Ø2b: Vnější průměr trubky s volnou přírubou podle DIN 2642 a NF E Rozměry DN NPS Optimální Ø Max. příp. Ø Min. přípustný Ø na ploše příruby Min. Ø ve vzdálenosti 10 mm od plochy příruby Min. Ø ve vzdálenosti 20 mm od plochy příruby Ø1 Ø2a Ø2b Ø3 Ø4 Ø5 Ø6 40 1½ ½ , ,5 4) ) ,5 4) ,5 4) Min. přípustný Ø výstupku příruby u přírub s těsnicí lištou 4) Zkontrolujte vystředění tělesa mezi rozpěrnými čepy. BOAX-B Mat E 13

14 Příruba s povlakem Pogumovaná příruba Vyrovnávací vlnovec Poznámka: Přímá montáž mezi pogumované příruby nebo s vyrovnávacím vlnovcem není možná. Na vyžádání 14 BOAX-B Mat E

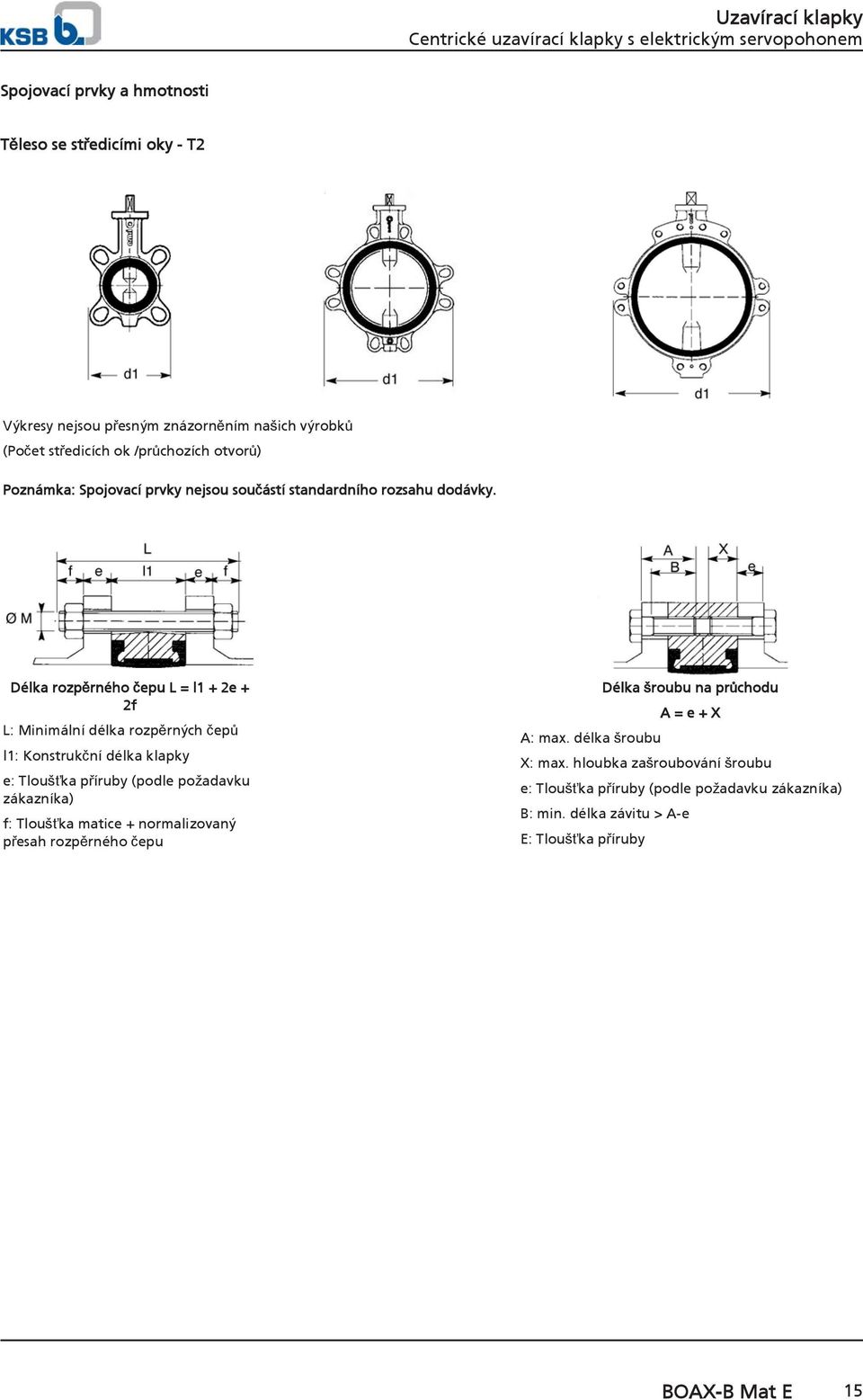

15 Spojovací prvky a hmotnosti Těleso se středicími oky - T2 Výkresy nejsou přesným znázorněním našich výrobků (Počet středicích ok /průchozích otvorů) Poznámka: Spojovací prvky nejsou součástí standardního rozsahu dodávky. Délka rozpěrného čepu L = l1 + 2e + 2f L: Minimální délka rozpěrných čepů l1: Konstrukční délka klapky e: Tloušťka příruby (podle požadavku zákazníka) f: Tloušťka matice + normalizovaný přesah rozpěrného čepu Délka šroubu na průchodu A = e + X A: max. délka šroubu X: max. hloubka zašroubování šroubu e: Tloušťka příruby (podle požadavku zákazníka) B: min. délka závitu > A-e E: Tloušťka příruby BOAX-B Mat E 15

16 Těleso se středicími oky - T2 DN NPS d1 l1 EN PN 10 EN PN 16 Hmotnost Ø M Rozpěrný čep* Šroub Ø M Rozpěrný čep* Šroub f ks** X ks** f ks** X ks** [kg] 40 1½ M M , M M ,3 65 2½ M M , M M , M M , M M , M M , M M , M M , M M DN NPS d1 l1 ASME B16.1 Class 125 ASME B16.5 Class 150 Hmotnost UNC Rozpěrný čep* Šroub UNC Rozpěrný čep Šroub f ks** X ks** f ks** X ks** [kg] 40 1½ /2" /2" , /8" /8" ,3 65 2½ /8" /8" , /8" /8" , /8" /8" , /4" /4" , /4" /4" , /4" /4" , /8" /8" , /8" /8" * Počet matic = počet rozpěrných čepů x 2 ** Počet šroubů na každé straně 16 BOAX-B Mat E

17 Těleso se závitovými přírubovými oky - T4 Výkresy nejsou přesným znázorněním našich výrobků (počet závitových přírubových ok). Poznámka: Spojovací prvky nejsou součástí standardního rozsahu dodávky. A = e + X A: max. délka šroubu X: max. hloubka zašroubování šroubu e: Tloušťka příruby (podle požadavku zákazníka) B: min. délka závitu > A-e l1: Tloušťka příruby BOAX-B Mat E 17

18 Těleso se závitovými přírubovými oky - T4 DN NPS d1 l1 EN PN 10 EN PN 16 Hmotnost Ø M Rozpěrný čep* Šroub Ø M Rozpěrný čep* Šroub f ks** X ks** f ks** X ks** [kg] 40 1½ M M , M M ,5 65 2½ M M , , M M , M M , M M M M M M M M M M DN NPS d1 l1 ASME B16.1 Class 125 ASME B16.5 Class 150 Hmotnost UNC Rozpěrný čep* Šroub UNC Rozpěrný čep Šroub f ks** X ks** f ks** X ks** [kg] 40 1½ /2" /2" , /8" /8" ,5 65 2½ /8" /8" , /8" /8" , , /8" /8" , /4" /4" /4" /4" /4" /4" /8" /8" /8" /8" * Počet matic = počet rozpěrných čepů x 2 ** Počet šroubů na každé straně 18 BOAX-B Mat E
