VNITŘNÍ KOMUNIKACE. prostory sloužící k propojování setkávání rozhovoru shromažďování...

Transkript

1 VNITŘNÍ KOMUNIKACE prostory sloužící k propojování setkávání rozhovoru shromažďování...

2 komunikace uvnitř staveb dělení komunikace vně staveb

3 návrhové hodnoty a parametry dané vyhláškami 268/2009 Sb. (OTP na výstavbu) 398/2009 Sb. (Bezbariérové už.staveb) bezpečnostními předpisy (PO,...) ev. místními vyhláškami (Pražské stavební předpisy ) normami dalšími zákonnými ustanoveními (BOZP a pod.) architektonickým a inženýrským citem zdravým rozumem

4 KOMUNIKACE UVNITŘ STAVEB vstupní prostory zádveří vstupní hala, vestibul ( předsíň bytu) horizontální komunikace chodby a koridory pavlače a ochozy pohyblivé chodníky halové prostory respiria atria, patia vertikální komunikace schodiště a šikmé rampy výtahy a eskalátory ZÁDVEŘÍ OBJEKTU PUBLICIS AP STUDIO (1999)

5 vstupní prostory Závětří Zádveří filtr, změna prostředí lze nahradit technickými prostředky Vstupní hala, vestibul základní uzel vnitřních komunikací základní orientace ve vnitřní organizaci reprezentativní funkce předsíň bytu ZÁDVEŘÍ OBJEKTU PUBLICIS AP STUDIO (1999)

6 horizontální komunikace Chodba - základní komunikace rodinné domy - min. 0,9m veřejně přístupné budovy - min.1,2m administrativní budovy - 1,5m školy 2,2-3m (minima pokud možno nepoužívat) Pavlač min. 1,5m Průchod (jen pěší) Průjezd (větš. vozidla i pěší) CHODBA OBJEKTU PUBLICIS AP STUDIO (1999)

7 Královská knihovna BLACK DIAMOND, KODAŇ Schmidt, Hammer a Lassen (1999) pohyblivé chodníky rovné nebo šikmé (0-6 ) VEŘEJNÉ BUDOVY (letiště a jiné dopravní uzly, obchodní centra,...) = velký pohyb lidí vysoká přepravní kapacita bezpečný pohyb technické provedení ve spolupráci dodavatelem šířka obvykle 1 1,4m zdvih až 9m rychlost obvykle 0,5 0,65 m/sec výška balustrády (zábradlí) 1m nutná vysoká spolehlivost (trvalý provoz) možné i venkovní provedení náklady na provoz

8 halové prostory Patrová hala, dvorana (i přes několik podlaží) usnadnění orientace centrum pohybu CENTRÁLNÍ KNIHOVNA HUMBOLDTOVY UNIVERZITY (Jacob-und-Wilhelm-Grimm-Zentrum ), BERLÍN Max Dudler (2009) Respirium (oddechový prostor) např. i jako prostor pro čekání, foyer před přednáškovými místnostmi a pod. Atrium v původním významu zastřešený prostor (zatímco patio bylo nezastřešené), dnes chápeme jako otevřený prostor obecně

9 OBCHODNÍ DŮM GAL. LAFAYETTE, PAŘÍŽ HLAVNÍ DVORANA

10 OBCHODNÍ DŮM GAL. LAFAYETTE, BERLÍN - HLAVNÍ DVORANA (ARCH. J.NOUVEL)

11

12

13 vertikální komunikace SCHODIŠTĚ A ŠIKMÉ RAMPY (názvosloví viz ČSN Schodiště a šikmé rampy) hlavní (propoj. všechna NP,PP) vedlejší sklony: 0-10 rampy (ve stavbách sklon v souladu s požadavky vyhlášky 398/2009 o bezbariérovém užívání staveb) schodiště ve veř. příst. budovách max. 33 byt. domy bez výtahu max. 35 byt. domy s výtahem max. 41 uvnitř bytů a do PP šířky RD min. 0,9 m ostatní : dáno vyhláškou nebo stanovit pro únik osob a průchodnost při transportu

14 Schodiště všechny stupně stejnou výšku, v přímých ramenech i stejnou šířku 2 výšky + šířka = 630mm (min.600, ale rozhoduje sklon) v 1 rameni max. 16 výšek (pomocná sch. a uvnitř bytů a RD max. 18 výšek) podchodná a průchodná výška dle schematu:

15 KOSÉ STUPNE V NEJUŽŠÍM MÍSTĚ MIN 130mm NENÍ-LI URČENO JINAK, POTOM ŠÍŘ. STUPNĚ MIN.210mm, STUPNICE MIN. 250mm HLOUBKA PODESTY = MIN. ŠÍŘKA RAMENE (PODLAŽNÍ POD. LÉPE O mm HLUBŠÍ Nestanoví-li předpis jinak (viz norma-obyt.budovy) ČSN (OBYTNÉ BUDOVY): HLAVNÍ DOMOVNÍ KOMUNIKACE V O.B. NESMÍ BÝT UŽŠÍ NEŽ ŠÍŘKA SCHODIŠŤOVÉHO RAMENE A MUSÍ UMOŽŇOVAT PŘEPRAVU PŘEDMĚTŮ O ROZMĚRECH 1950x800x1950 mm DO VŠECH BYTŮ VEDLEJŠÍ KOMUNIKACE MIN. 1100mm A DOPRAVA PŘEDMĚTŮ 1800x600x1800 STEJNĚ VELKÝ PŘEDMĚT MUSÍ BÝT DOPRAVITELNÝ I DO VŠECH OBYTNÝCH MÍSTNOSTÍ BYTU

16 Zábradlí u schodiště nutné vždy je-li širší než 0,9m, pak z obou stran (šířka schodiště se měří mezi zábradlím) výška zábradlí podle hl. volného prostoru do 3m hloubky.snížená VÝŠKA 0,9m 3-12m hloubky...základní VÝŠKA..1,0m 12-30m hloubky ZVÝŠENÁ VÝŠKA 1,1m víc než 30m...ZVLÁŠTNÍ VÝŠKA 1,2m podél cyklotrasy s hl.prost. více než 0,5m...1,3m

17 VÝTAHY A ESKALÁTORY VÝTAHY POVINNĚ: obytné budovy nad 4 NP (5 a více) ubytovací zařízení nad 2NP (ubytovací zař. nad 3NP evakuační) všechny veř. příst. budovy musí být bezbariérové ROZMĚRY KABINY: osobní (HC) min. 1100x1400mm evakuační min. 1100x2100mm

18 typy výtahů

19 typy výtahů - výtah bez strojovny omezení prostorových nároků v dispozici lze použít pro všechny typy vč. evakuačních pro nákladní výtahy v prům. stavbách a pod. může být jejich použití zbytečně finančně náročné

20 typy výtahů - podle umístění v šachtě jednostranné průchozí (max. možný přístup ze 3 stran) panoramatické

21 LOUVRE, VSTUPNÍ HALA, M.PEI, 1983

22

23 LA GRANDE ARCHE, PAŘÍŽ VÝTAH NA HORNÍ PLATO ARCH. J.-O. VON SPREKELSEN, 1989

24

25 OSOBNÍ VÝTAH V ZRCADLE SCHODIŠTĚ HOTEL RÉPUBLIQUE, Paříž HLOUBKA KABINY 54 CM ŠÍŘKA KABINY 132 CM POUZE ŠACHETNÍ DVEŘE PROSTOR KABINY CHRÁNĚN SVĚTELNOU LIŠTOU

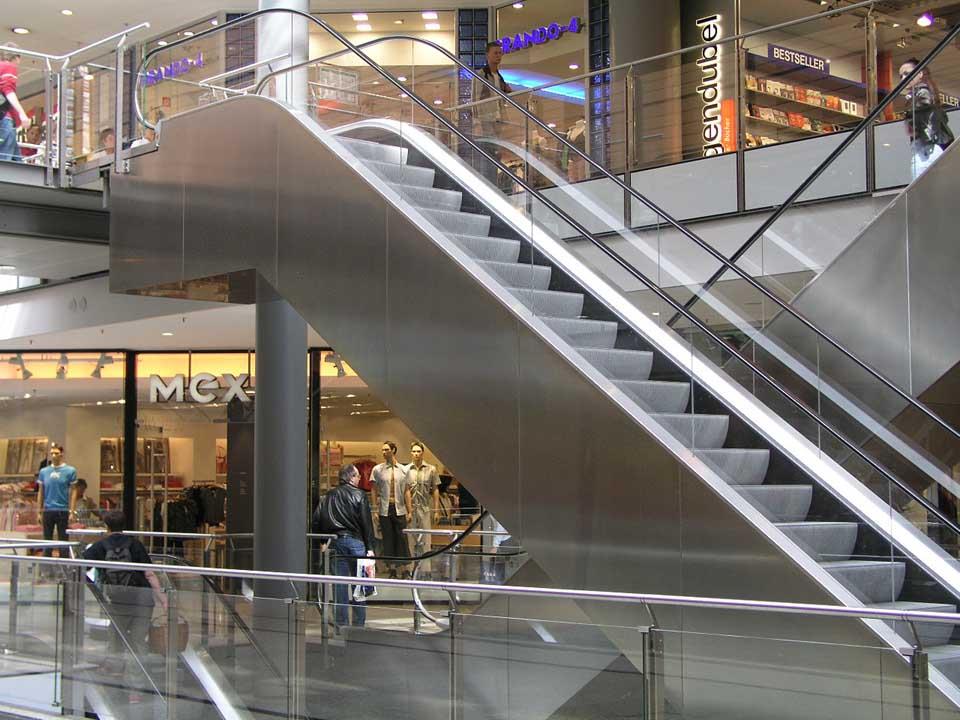

26 eskalátory SKLON OBVYKLE 30º AŽ 35º ŠÍŘKA RAMENE MIN. 60cm (1 OSOBA)-80cm (2 OSOBY) RYCHLOST OBVYKLE 0,5-0,65 m/s TL. SOUSTROJÍ V ÚVRATI CCA 1m POČÍTAT S DOSTATEČNOU ROZPTYL. PLOCHOU (MIN. 2,5m)

27 CENTRE G.POMPIDOU (BEAUBOURG), R.PIANO A R.ROGERS, 1977
