Pozemní stavitelství. 9/12 Schodiště a šikmé rampy. Ing. Michal Kraus, Ph.D.

Transkript

1 9/12 ZS 2018 Ing. Michal Kraus, Ph.D.

2 Rychlý náhled do kapitoly: Funkce schodišť Názvy jednotlivých konstrukčních části Rozdělení schodišť Technické, typologické a rozměrové požadavky na schodiště Návrh schodiště Geometrické závislosti podesty a mezipodesty Zakreslování, kótování schodiště ve stavebních výkresech

3 Cíle kapitoly: Budete umět: Základní rozdělení schodišť Technické a rozměrové požadavky Navrhnout schodiště, zábradlí a rampy Získáte základní znalosti pro tvorbu výkresů schodiště Získáte: Základní přehled a schopnost orientovat ve stavebních výkresech Budete schopni: Orientovat se v problematice návrhu schodišť

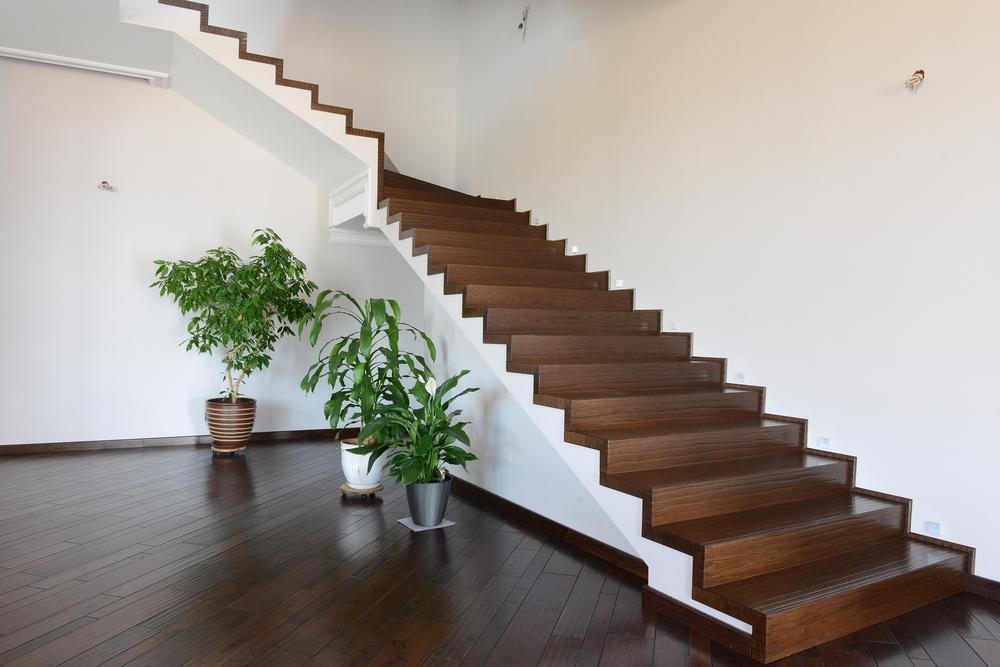

4 Základní funkce a rozdělení Schodiště je vertikální komunikací mezi různými výškovými úrovněmi. Skládá se z ramen, podest a stupňů.

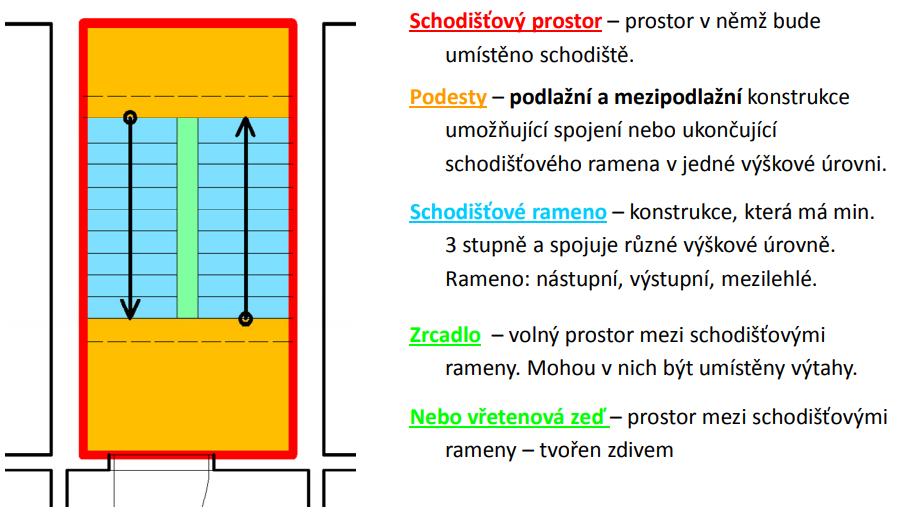

5 Klíčové pojmy a definice Schodiště je konstrukce sloužící k vertikálnímu komunikačnímu spojení, skládá se ze schodišťových ramen a z podest Schodišťový prostor je komunikační prostor, vymezený schodištěm Schodišťové rameno je konstrukce s nejméně třemi schodišťovými stupni, které spojuje dvě různé výškové úrovně Schodnice je nosná konstrukce schodišťového ramene, která podporuje nebo do které jsou vetknuty schodišťové stupně Schodišťová zeď je stěna ohraničující schodiště, u visutých schodišť tvoří nosnou konstrukci schodišťových ramen

6

7 Klíčové pojmy a definice Vřeteno nosná konstrukce uprostřed schodišťového prostoru točitých schodišť, která podporuje nebo do níž jsou vetknuta schodišťová ramena. Vřetenová zeď nosná stěna, která podporuje nebo do níž jsou vetknuta přiléhající schodišťová ramena. Schodišťové zrcadlo volný prostor ohraničený schodišťovými rameny a podestami téhož schodiště. Hlavní odpočívadlo neboli podesta plošná vodorovná konstrukce mezi schodišťovými rameny v úrovni podlaží. Vedlejší odpočívadlo neboli mezipodesta plošná konstrukce mezi schodišťovými rameny.

8

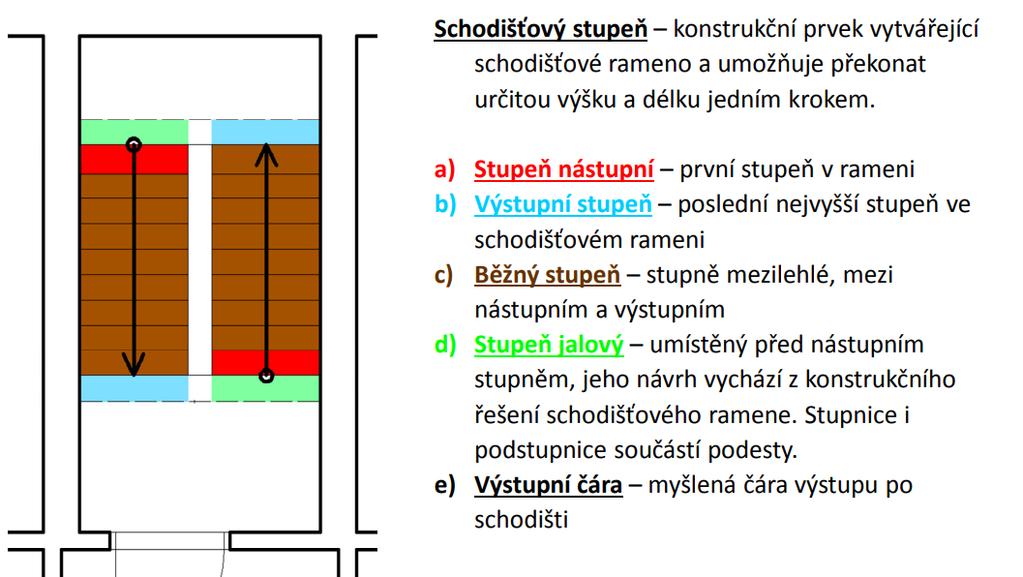

9 Klíčové pojmy a definice Schodišťový stupeň (schod) prvek, sloužící ke stupňovitému překonávání dvou různých výškových úrovní. Stupnice horní plocha schodišťového stupně, na kterou se našlapuje. Podstupnice přední stěna stupně (deskové schodiště stupně jsou bez podstupnice) Čelo stupně boční stěna stupně. Nástupní stupeň první dolní stupeň ve schodišťovém rameni, na úrovni podesty. Výstupní stupeň poslední horní stupeň ve schodišťovém rameni se stupnicí v úrovni horní podesty (může mít jinou šířku než ostatní stupně).

10 Klíčové pojmy a definice Jalový stupeň stupeň se stupnicí v úrovni dolní podesty, jímž se nepřekonává výškový rozdíl. Běžný stupeň stupeň ve schodišťovém rameni mezi stupněm jalovým, popř nástupním a stupněm výstupním. Výstupní čára myšlená čára schodiště, na níž mají všechny stupně téhož ramene stejnou šířku, u schodišť s přímými rameny leží v ose ramene, u schodišť se zakřivenými rameny tvoří křivku ležící ve vzdálenosti 300 až 400 mm (podle šířky ramene) od vnějšího okraje ramene.

11

12

13

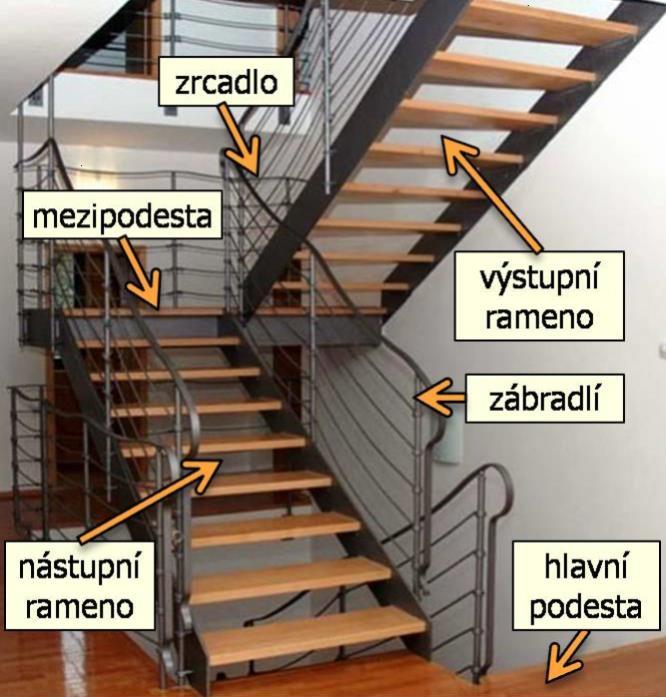

14 Přiřaďte pojmy: Nástupní rameno, výstupní rameno, hlavní podesta, mezipodesta, jalový stupeň, nástupní stupeň, běžný stupeň, výstupní stupeň, čelo stupně, stupnice a podstupnice.

15

16 Požadavky na schodiště Architektonické a provozní požadavky Dispoziční požadavky na tvar a umístění Pohodlnost a bezpečnost při výstupu a sestupu Estetické požadavky (výtvarné řešení) Snadná údržba, čistitelnost Statické požadavky Únosnost Zamezení kmitání konstrukce Akustické požadavky Zamezení přenosu kročejového hluku do chráněného prostoru Požadavky na požární bezpečnost Zamezení šíření požáru Zajištění bezpečné evakuace osob Požadavky naosvětlení a větrání schodišťového prostoru Požadavky na trvanlivost odolnost proti opotřebení

17 Rozdělení schodišť Podle umístění: Vnitřní - umístěná uvnitř budovy, chráněná proti povětrnostním vlivům. Vnější - umístěná vně budovy, nechráněná proti povětrnostním vlivům. Podle použití: Hlavní - sloužící jako základní vertikální pěší spojení v objektu. Vedlejší (pomocné) další schodiště z důvodu provozních, bezpečnostních. Vyrovnávací - spojující různé úrovně téhož podlaží. Vnější předložené - navazující na objekt. Vnější terénní - umístěná samostatně v terénu.

18

19 Rozdělení schodišť Podle tvaru ramene: Přímá - schodišťové stupně mají stálou šířku stupnice. Zakřivená - mají kosé stupně, jsou méně bezpečná, ale zabírají menší prostor. Smíšená - obsahují stupně rovné i kosé. Výstupní čára je složena z přímek a křivek. Podle smyslu výstupu: Přímá - výstupní čára je přímka. Pravotočivá - výstupní čára se točí doprava. Levotočivá - výstupní čára se točí doleva.

20 Rozdělení schodišť

21 Rozdělení schodišť Podle počtu ramen: Jednoramenné Dvouramenné - obě ramena musí mít stejný počet stupňů Víceramenné sdružené (větvené).

22 Podle konstrukčního uspořádání a způsobu podporování stupňů: Schodiště s plně podporovanými stupni Schodiště s oboustranně podporovanými stupni Schodiště s jednostranně podporovanými stupni Schodiště se zavěšenými stupni

23 Schodiště s plně podporovanými stupni

24 Schodiště s oboustranně podporovanými stupni Schodiště s jednostranně podporovanými stupni

25 Rozdělení schodišť Podle použitého stavebního materiálu rozeznáváme: Schodiště kamenná Schodiště betonová (monolitická nebo montovaná z prefabrikovaných dílců) Schodiště ocelová Schodiště dřevěná Schodiště kombinovaná z různých stavebních materiálů

26 Technické a rozměrové požadavky na schodiště Konstrukce ohraničující schodišťový prostor (včetně zastropení) musí být z nehořlavého materiálu, pokud příslušné projektové normy objektů nestanoví jinak. Schodišťový prostor musí být od půdního a sklepního prostoru oddělen. Schodišťový prostor musí mít větrání a má mít přímé denní osvětlení.

27 Podle sklonu schodišťových ramen rozeznáváme schodiště Rampové sklon 10 až 20, výšky stupňů 80 až 130 mm Mírné sklon 20 až 25, výšky stupňů mm Běžné sklon 25 až 35, výšky stupňů mm Strmé sklon 35 až 45, výšky stupňů 180 až 200 mm Žebříkové sklon 45 až 58, výšky stupňů 200 až 250 mm

28 Největší dovolený sklon schodišťových ramen

29

30 Podle půdorysného tvaru jsou schodišťové stupně rozlišeny dle

31

32

33 Šířky schodišťových ramen se dle druhu budovy a účelu schodiště navrhují podle předpisů, které jsou pro tyto druhy budov závazné. Pokud schodiště je součástí únikové cesty z objektu, pak je nutné šířky ramen a druh použitých konstrukcí dimenzovat. Průchodná šířka podest a mezipodest se musí minimálně rovnat průchozí šířce ramen u mezipodesty. Podlažní podesty by měly být o 100 až 200 mm hlubší než je průchodná šířka přilehlých ramen.

34

35

36

37 Dveře otevíravé mimo prostor podesty, kromě schodišť v rodinných domcích a pomocných schodišť, mají mít vzdálenost vnitřní hrany zárubně od hrany nejbližšího schodišťového stupně alespoň 300 mm.

38 Nejmenší dovolená podchodná výška h1 v mm se určí v závislosti na sklonu schodišťového ramene podle vzorce, kde je úhel sklonu schodišťového ramene (v RD snížena až na 2100 mm): h1 = (750/ cos α) Průchodná výška h2 v mm se měří jako kolmá vzdálenost mezi výstupní čarou a konstrukcí nad výstupní čarou (podhledem), která se určí podle vzorce: h2 = cos α

39

40 Průchodná výška nesmí být menší než 1900 mm kromě schodišť do podkroví, kde 1900 mm jehodnotou doporučenou. Povrch podest vnitřních schodišť musí být vodorovný beze sklonu v příčném i podélném směru. Povrchová úprava podest má být z materiálů stejných mechanických vlastností jako povrch stupňů. Povrch stupnice při okraji schodišťového stupně bývá skosen a stupnice je na okraji upravena povrchovou úpravou proti skluzu (karborundové pásky u kamenných obkladů).

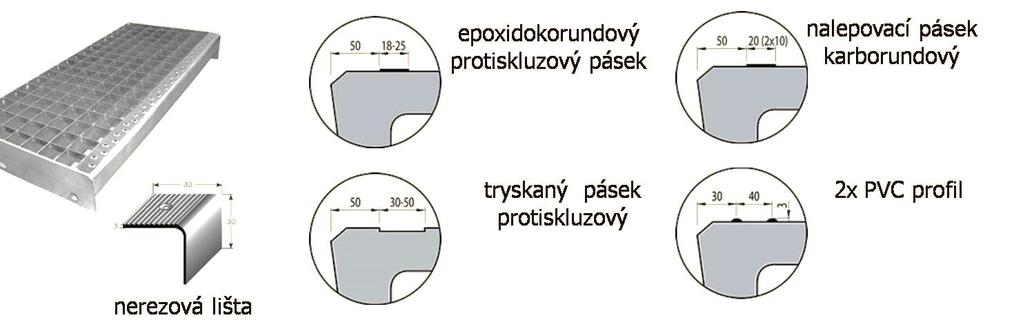

41 Povrchy Povrchy podest vnitřních musí být beze sklonu venkovních může být sklon do 7%. Podesty a stupně protiskluzová úprava Protiskluzně řešené stupně, např. první a poslední stupeň karborundový pásek První a poslední (ve veřejných stavbách) zvýrazněn

42 Požadavky na schodišťové zábradlí Pro zajištění bezpečnosti osob Různé normy podle umístění zábradlí (/komínové lávky, šachty, výtahy, jeřáby, mosty) Zábradlí trvalá konstrukce (svislá, šikmá, apod) určená k ochraně osob proti neúmyslnému pádu z volného okraje pochozí plochy Sloupek svislým, popřípadě šikmý, nosný konstrukční prvek zábradlí určený k jeho upevnění ke konstrukci pochozí plochy Madlo prvek zábradlí určený k tomu, aby se ho osoby mohly přidržovat rukou Výplň konstrukce zábradlí mezi jeho horní hranou a pochozí plochou, popřípadě zarážkou

43 Požadavky na schodišťové zábradlí Pochozí plocha plocha určená pro pobyt osob Volný okraj pochozí plochy krajní hrana nebo čára Volný prostor prostor, do něhož může dojít k neúmyslnému pádu osoby Hloubka volného prostoru svislá vzdálenost mezi úrovní volného okraje pochozí plochy a dnem volného prostoru

44 Požadavky na schodišťové zábradlí Výška zábradlí Měří se na svislici do úrovně nejvyšší hrany horní plochy zábradlí: K povrchu pochozí plochy U schodiště k myšlené spojnici nezkosených ran schodišťových stupňů Šířka zábradlí Měří se jako půdorysný průmět vnějších hran (ploch) horní plochy zábradlí

45 Požadavky na schodišťové zábradlí Výška zábradlí je stanovena minimálně dle tabulky Šířka zábradlí a jeho hodní hrana nemá mít sklon směrem k volnímu prostoru

46 Požadavky na schodišťové zábradlí

47 Požadavky na schodišťové zábradlí

48 Zakreslování schodiště dle ČSN Pro zobrazení půdorysu schodiště, které překonává celou výšku zobrazovaného podlaží, platí pro vedení myšlených rovin vodorovných řezů tyto zásady: U jednoramenných a dvouramenných schodišť se řezová rovina vede přibližně ve 2/3 výšky zobrazovaného podlaží (řezová rovina přetíná výstupní ramena a mezipodlažní podesta se zobrazuje v pohledu shora. U schodišť s více než dvěma ramen se v zobrazovaném podlaží: kde se půdorysné průměty jednotlivých schodišťových ramen nekryjí, se řezová rovina má vést výstupním (posledním) ramenem a mezipodlažní podesty se zobrazují v pohledu shora, kde se průměty některých schodišťových ramen kryjí, se ramena mají zobrazit několika řezovými rovinami (kreslí se tolik půdorysů, aby každé rameno, včetně výstupního, bylo jednoznačně zobrazeno). Půdorys schodiště, které nepřekonává celou výšku podlaží (vyrovnávací) se zobrazuje v pohledu shora.

49 Zakreslování schodiště dle ČSN V půdorysu schodiště v prostoru zobrazovaného podlaží se kreslí: Místo průniku řezové roviny schodištěm, překonávajícím celou výšku podlaží průsečnicí tenkou plnou čarou se zlomy (v jasných případech se mohou zlomy vynechat), přetínající schodišťové rameno pod úhlem 30, u schodišť se zakřivenými rameny musí průsečnice (vždy zlomy) protínat hrany stupňů, Části konstrukce schodiště (schodišťová ramena) pod řezovou rovinou (v pohledu shora)

50 Zakreslování schodiště dle ČSN Hrany obrysu schodišťových ramen, obrysy viditelných schodnic, hrany stupňů, rozhraní mezi jalovými stupni a podlahou, schematické zobrazení zábradlí tlustou plnou čarou, Uložení stupňů (např. ve schodišťové zdi), zakryté hrany schodnic, podest apod. tlustou čárkovanou čarou

51 Zakreslování schodiště dle ČSN Hrany obrysu schodišťových ramen, obrysy viditelných schodnic, hrany stupňů, rozhraní mezi jalovými stupni a podlahou, schematické zobrazení zábradlí tlustou plnou čarou, Uložení stupňů (např. ve schodišťové zdi), zakryté hrany schodnic, podest apod. tlustou čárkovanou čarou

52 Zakreslování schodiště dle ČSN Viditelné části schodišťového ramene v nižším podlaží, vedoucího do zobrazovaného podlaží podle stejných zásad, s výjimkou zakrytých částí schodišťového ramene (neviditelných v pohledu shora) a uložení stupňů, které se v tomto případě nekreslí,

53 Zakreslování schodiště dle ČSN Části konstrukce schodiště (schodišťového ramene) nad řezovou rovinou: Viditelné hrany obrysu schodišťového ramene, schodišťové podesty, schodnic a schodišťových stupňů (např. deskových) tlustou čerchovanou čarou Zakryté hrany obrysu schodišťových stupňů tlustou čerchovanou čarou se dvěma tečkami.

54 Zakreslování schodiště dle ČSN Výstupní čára schodišťového ramene se v půdorysu kreslí tenkou plnou čarou a označí se kroužkem na hraně prvního (nástupního) stupně a šipkou na hraně posledního (výstupního) stupně zobrazovaného ramene

55 Zakreslování schodiště dle ČSN půdorysu schodiště se kótují (příklad viz. obrázek 2-34): Délkovými kótami rozměry všech konstrukcí schodiště (zobrazených v pohledu shora pod řezovou rovinou) např. délka a šířka schodišťového prostoru, podest, schodišťových ramen a zrcadel, šířka jalových a výstupních stupňů. Relativními výškovými kótami úroveň podlah podest viditelných v pohledu shora Součinem výšky x šířky (bxh) rozměry stupňů (mimo jalových, které se neuvádějí) zápisem nad výstupní čarou (např. 167x290) jen tehdy, nejsou-li tyto rozměry uvedeny v jiném zobrazení.

56 Úvod do pozemního stavitelství Zakreslování schodiště dle ČSN

57 Zakreslování schodiště dle ČSN Pro zobrazení svislého řezu schodištěm se řezová rovina vede tak, aby se objasnily výškové poměry schodiště, zejména podchodná a průchodná výška i tvar a rozměry stupňů. Řezová rovina víceramenných schodišť s přímými rameny se má vést nástupním ramenem tak, aby ostatní ramena (výstupní, mezilehlá) byla zobrazena v pohledu. Ve svislém řezu schodištěm se kreslí (příklad viz. obrázek 2-35): Obrysy konstrukcí zobrazených v řezu velmi tlustou plnou čarou Rozhraní mezi konstrukcemi v ploše řezu (např. mezi schodišťovými stupni) nebo mezi materiály zobrazenými v řezu tlustou plnou čarou vnější obrysy a hrany konstrukcí zobrazených v pohledu (zpravidla ramena schodišť, vnější obrys zábradlí) tlustou plnou čarou, Označení materiálů zobrazených v řezu graficky

58 Zakreslování schodiště dle ČSN Ve svislém řezu schodištěm se kótují: Délkovými kótami výškové rozměry konstrukcí schodiště, např. světlé výšky podlaží, poloha podest výšky překonané jednotlivými schodišťovými rameny. Relativními výškovými kótami úrovně podlah všech podest, popř. dalších souvisících nosných konstrukcí. Charakteristika každého schodišťového ramene se uvádí ve tvaru: počet výšek stupňů ve schodišťovém rameni x výška stupně x šířka stupně (nxhxb), např. 8x167x290, má-li výstupní (poslední) stupeň odlišnou šířku, uvádí se znaménkem +, např. 8x167x x240 (jalové stupně se neuvádějí).

59 Zakreslování schodiště dle ČSN

60 Rampy Šikmé konstrukce, které vyrovnávají výškové rozdíly nejen chůzí, ale i pojezdem Sklon ramp se udává v %, ve stupních nebo poměrem výška/délka Povrch ramp musí odpovídat provozu a umístění Největší povolená délka rampy je 9000 mm (poté nutno vložit mezipodestu délky alespoň 1500 mm) Maximální sklony ramp: 1:12 (8,33 %) 1:8 (12,5%), délka ramene maximálně 3 metry 1:16 (6,25%) u bezbariérových staveb

61 Rampy Minimální šířka rampy 1500 mm Minimální šířka podesty 1500 mm Dveře nesmí zasahovat do minimálního prostoru podesty

62 Výtahy Strojní zařízení sloužící k dopravě osob, nákladů ve svislém směru mezi jednotlivými podlažími. Komunikační spoj u vyšších budov doplňující schodiště, u vícepodlažních budov se stává hlavní vertikální komunikační tepnou

63 Výtahy V obytných budovách o 5-8 podlažích musí být výtahy min. pro 4 osoby V budovách o více než 8 podlažích nebo vyšších než 22,5 metrů musí být 2 výtahy (jeden z nich s možností přepravy nábytku, nemocného na nosítkách) V administrativních budovách musí být postaráno o vertikální dopravu osob a nákladu

64 Výtahy Názvosloví Jmenovitá dopravní rychlost je rychlost klece v v m/s, pro kterou byl výtah navržen Provozní rychlost je skutečná rychlost pohybu klece při provozu Nosnost výtahu je maximální dovolená hmotnost dopravovaného břemene (hmotnost jedné osoby je uvažována 80 kg) Zdvih je vzdálenost mezi nejnižší a nejvyšší úrovní výtahu Výchozí stanice je nástupní stanice, do které se zpravidla kabina vrací

65 Výtahy Každý výtah se skládá z částí stavebních a částí strojových

66 Výtahy Stavební části Výtahová šachta Strojovna Šachetní dveře a zárubně Strojové části Kabina (klec) Vyvažovací závaží Vodítka Lana Výtahový stroj Nárazníky

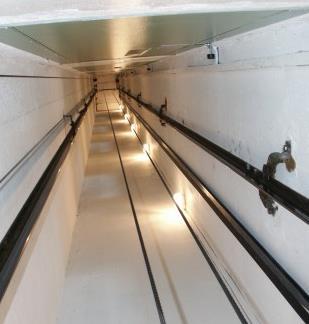

67 Výtahy Výtahová šachta - prostor jízdní dráhy kabiny a vyvažovacího závaží. Kabina i závaží se pohybují ve svislých vodítkách, která jsou osazena ke stěnám šachty Prostor šachty musí být vždy ohrazen Ve výtahové šachtě nesmí být žádná zařízení, která k výtahu nepatří (TZB potrubí, jiné elektrické vedení ) Výtahová šachta musí být dobře izolována proti vodě a vlhkosti výtahová šachta vodítko K šachtě patří volný prostor nad nejvyšším podlažím a prohlubeň pod úrovní nejnižší stanice.

68 Výtahy Strojovna - místnost pro strojové zařízení výtahů, která je u většiny výtahů umístěna nad výtahovou šachtou. Strojovna musí být uzavíratelná, suchá, osvětlená a dostatečně větraná.

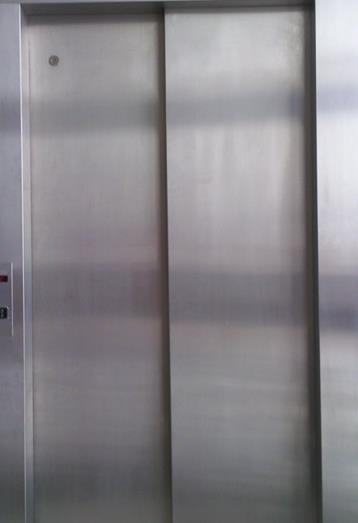

69 Výtahy Šachetní dveře a zárubně - mají zvláštní provedení odlišné od běžných dveří (osobní výtahy = většinově jednokřídlové, plechové s ocelovou zárubní, otevírané ven; nákladní výtahy = dvoukřídlové). Za jízdy kabiny jsou všechny dveře šachty elektricky uzavřeny, toto blokování se vyřazuje ve chvíli, kdy se výtah zastaví přesně ve stanici.

70 Výtahy Vyvažovací závaží vyvažuje zpravidla hmotnost kabiny.

71 Výtahy Vodítka - slouží k vedení kabiny a vyvažovacího zařízení. Musí být tak dlouhá, aby jej kabina ani vyvažovací závaží nemohla opustit. Vodítka se kotví ke stěně šachty.

72 Výtahy Lana - Nosné prostředky, na jejichž jednom konci je zavěšena kabina, na druhém konci vyvažovací závaží.

73 Výtahy Výtahový stroj - elektromotor sloužící ke zdvíhání a spouštění lan. Uložen na betonovém základu, oddělen od stavební konstrukce zvukovou izolací.

74 Výtahy Nárazníky - umístěné pod klecí a vyvažovacím zařízením (pryžové, pružinové, hydraulické).

75 Konstrukce výtahů Hydraulické výtahy Není v nich motor, ale čerpadlo na olej, které vhání olej do pístu a ten zvedá kabinu Nejčastěji instalovány do objektů se 2 až 6 stanicemi s výškou zdvihu do22 metrů a rychlostí max. 0,62 m/s Vyznačují se plynulou jízdou a tichým chodem Vhodné do menších šachet, levnější Možnost umístění strojovny do 10 metrů od výtahové šachty v kterémkoliv podlaží

76 Konstrukce výtahů Hydraulické výtahy

77 Konstrukce výtahů Trakční (tažné výtahy) Pohon elektromotor, lana, vyvažovací závaží Plynulá jízda, úspora energie, delší životnost, dražší Bez strojovny Elektromotor umístěn přímo v šachtě (na stěně), rozvaděč v posledním patře Nízká spotřeba, bezporuchový provoz Se strojovnou Strojovna umístěna většinou nad výtahovou šachtou Prostor, kde je umístěn výtahový stroj a rozvaděč

78 Konstrukce výtahů Trakční (tažné výtahy)

79 Typy výtahů Osobní výtahy Klasické výtahy (trakční, hydraulické) Oběžné Pohyblivé schody a chodníky Jídelní výtahy Malé nákladní výtahy Nákladní výtahy Výtahy pro dopravu automobilů Ostatní typy výtahů Stavební, důlní, šikmé, zdvihací plošiny

80 Osobní výtahy Především pro dopravu osob Nejčastěji pro 4 osoby Osobní rychlovýtahy (pro 6 12 osob) Úpravy pro invalidy Dodržet minimální rozměry 1100/1400 Světlá šířka prostupu min. 800 mm Dveře musí být vodorovně posuvné Min. jedno madlo ve výšce 900 mm Nutné je přesnost zastavování (vyrovnávání) Ovladače min. 900 mmnad podlahou

81 Osobní výtahy oběžné (páternoster) Nepřerušovaný chod V budovách, kde je velký doprava osob (administrativní, veřejné) V budově musí být i běžné výtahy pro přepravu nákladů a postižených osob

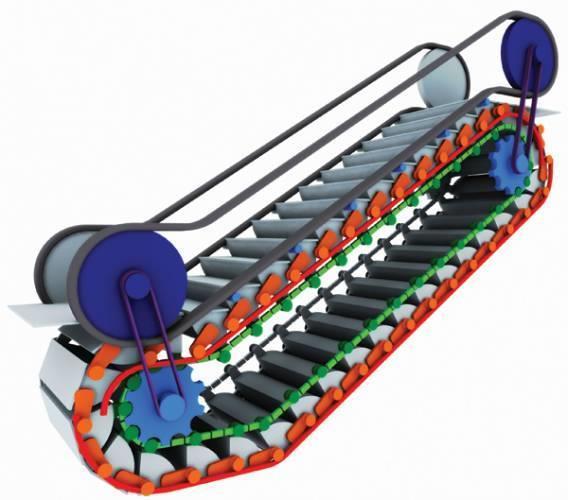

82 Osobní výtahy pohyblivé schody (eskalátory) Slouží k plynulé dopravě z jednoho podlaží do druhého Tam, kde je nutno zvládat mnoho lidí (obchody, nádraží, ) Sklon Stupně taženy nekonečným řetězem

83 Osobní výtahy pohyblivé schody (eskalátory)

84 Jídelní výtah Nosnost kg na přepravu talířů a várnic

85 Malé nákladní výtahy Zákaz převozu osob Pro dopravu potravin, spisů Nosnost maximálně 100kg

86 Nákladní výtahy Pro dopravu břemen Nosnost od 100 kg 10 tun Doprava osob zakázána

87 Přepravu automobilů Hmotnost vozidla do 3000kg Možnost realizace parkování Sklopné parkovací systém

88 Další typy výtahů Stavební výtahy Důlní výtahy Šikmý výtah Zdvihací plošiny

89 Děkuji za pozornost Ing. Michal Kraus, Ph.D.
