1 AIRPORTS SERVICE Dodatek 5.0 k Prozatímní směrnici APS IAPSA C 001/06 Popis a obsluha sledovacího radaru KINETIC SBS 3 V Tuchlovicích dne

2

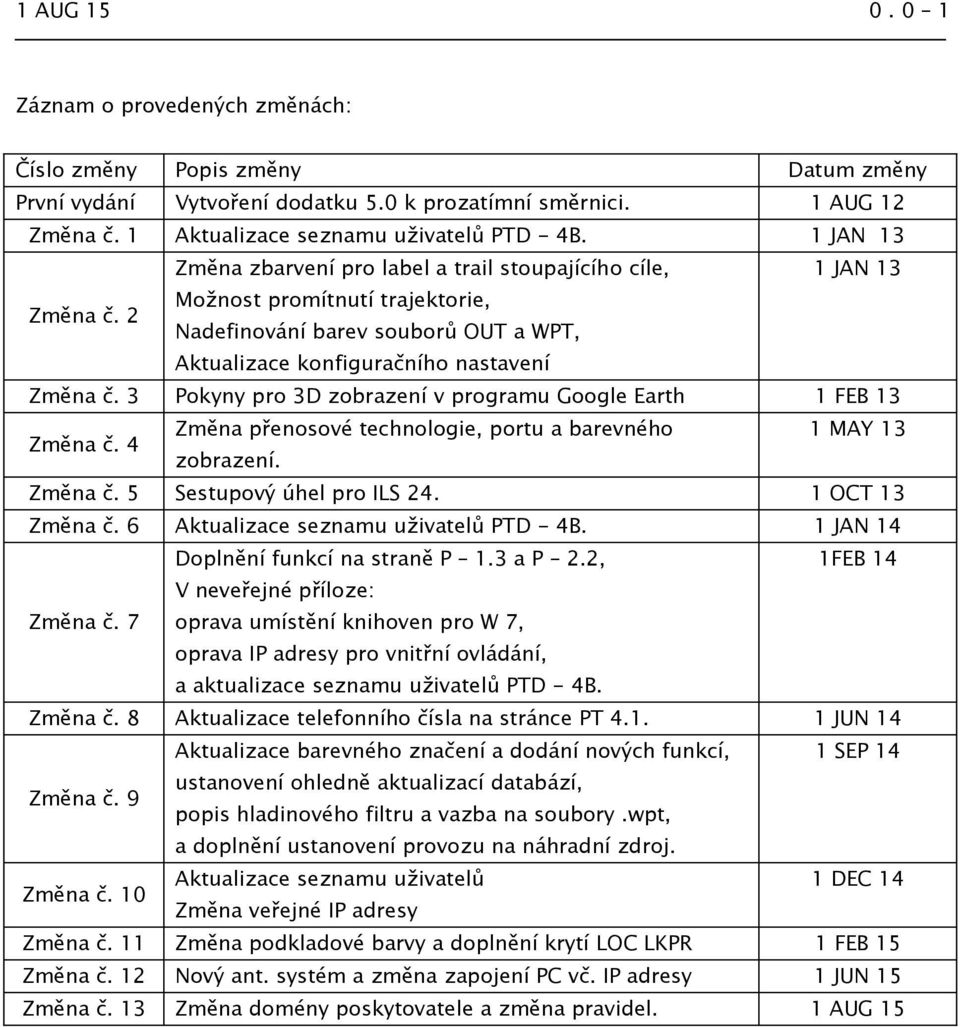

3 1 AUG Záznam o provedených změnách: Číslo změny Popis změny První vydání Vytvoření dodatku 5.0 k prozatímní směrnici. Aktualizace seznamu uživatelů PTD - 4B. 1 JAN 13 Změna zbarvení pro label a trail stoupajícího cíle, 1 JAN 13 Změna č. 1 Změna č. 2 Datum změny Možnost promítnutí trajektorie, Nadefinování barev souborů OUT a WPT, Aktualizace konfiguračního nastavení Změna č. 3 Pokyny pro 3D zobrazení v programu Google Earth 1 FEB 13 Změna přenosové technologie, portu a barevného 1 MAY 13 Změna č. 5 Sestupový úhel pro ILS OCT 13 Změna č. 6 Aktualizace seznamu uživatelů PTD - 4B. 1 JAN 14 Doplnění funkcí na straně P 1.3 a P 2.2, 1FEB 14 Změna č. 4 zobrazení. V neveřejné příloze: Změna č. 7 oprava umístění knihoven pro W 7, oprava IP adresy pro vnitřní ovládání, a aktualizace seznamu uživatelů PTD - 4B. Změna č. 8 Změna č. 9 Aktualizace telefonního čísla na stránce PT JUN 14 Aktualizace barevného značení a dodání nových funkcí, 1 SEP 14 ustanovení ohledně aktualizací databází, popis hladinového filtru a vazba na soubory.wpt, a doplnění ustanovení provozu na náhradní zdroj. Aktualizace seznamu uživatelů 1 DEC 14 Změna č. 11 Změna podkladové barvy a doplnění krytí LOC LKPR 1 FEB 15 Změna č. 12 Nový ant. systém a změna zapojení PC vč. IP adresy 1 JUN 15 Změna č. 13 Změna domény poskytovatele a změna pravidel. 1 AUG 15 Změna č. 10 Změna veřejné IP adresy

4 0.0-2 Záměrně Nepoužito

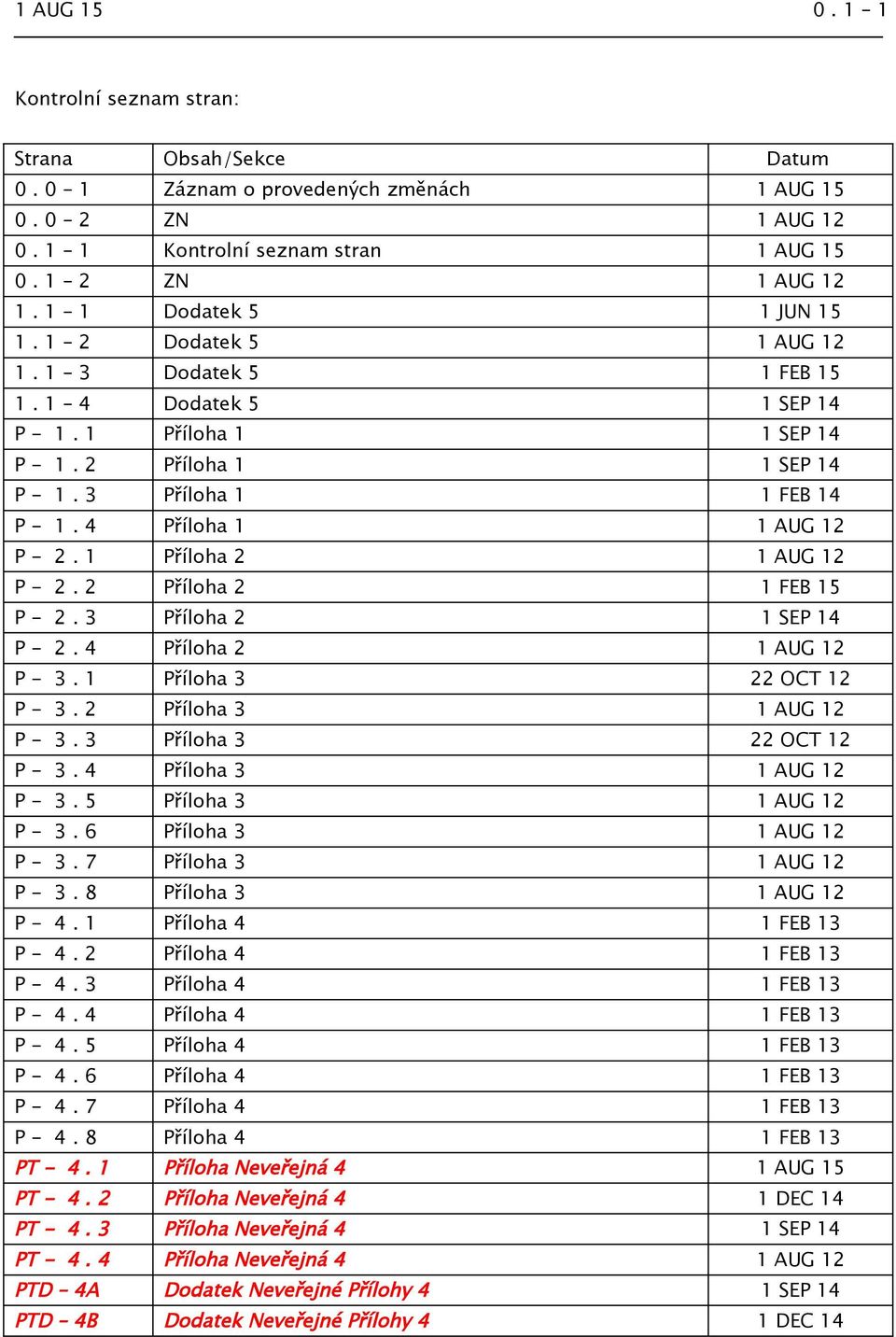

5 1 AUG Kontrolní seznam stran: Strana Obsah/Sekce Záznam o provedených změnách 1 AUG ZN Kontrolní seznam stran 1 AUG ZN Dodatek 5 1 JUN Dodatek Dodatek 5 1 FEB Dodatek 5 1 SEP 14 P- 1.1 Příloha 1 1 SEP 14 P- 1.2 Příloha 1 1 SEP 14 P- 1.3 Příloha 1 1 FEB 14 P- 1.4 Příloha 1 P- 2.1 Příloha 2 P- 2.2 Příloha 2 1 FEB 15 P- 2.3 Příloha 2 1 SEP 14 P- 2.4 Příloha 2 P- 3.1 Příloha 3 22 OCT 12 P- 3.2 Příloha 3 P- 3.3 Příloha 3 22 OCT 12 P- 3.4 Příloha 3 P- 3.5 Příloha 3 P- 3.6 Příloha 3 P- 3.7 Příloha 3 P- 3.8 Příloha 3 P- 4.1 Příloha 4 1 FEB 13 P- 4.2 Příloha 4 1 FEB 13 P- 4.3 Příloha 4 1 FEB 13 P- 4.4 Příloha 4 1 FEB 13 P- 4.5 Příloha 4 1 FEB 13 P- 4.6 Příloha 4 1 FEB 13 P- 4.7 Příloha 4 1 FEB 13 P- 4.8 Příloha 4 1 FEB 13 PT Příloha Neveřejná 4 1 AUG 15 PT Příloha Neveřejná 4 1 DEC 14 PT PT PTD 4A PTD 4B Datum Příloha Neveřejná 4 1 SEP 14 Příloha Neveřejná 4 Dodatek Neveřejné Přílohy 4 1 SEP 14 Dodatek Neveřejné Přílohy 4 1 DEC 14

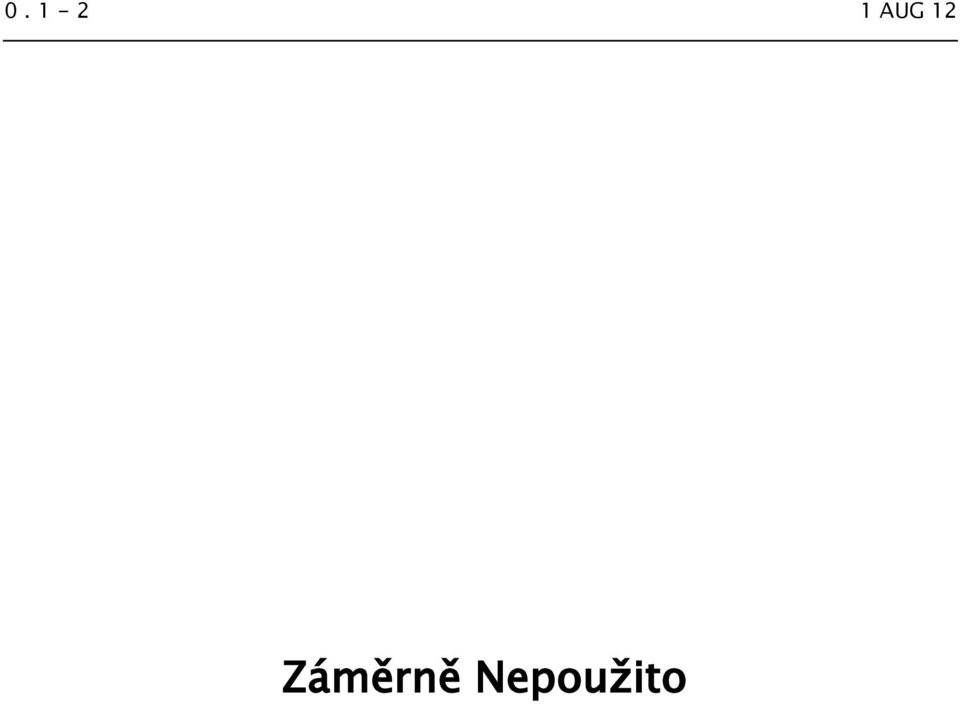

6 0.1-2 Záměrně Nepoužito

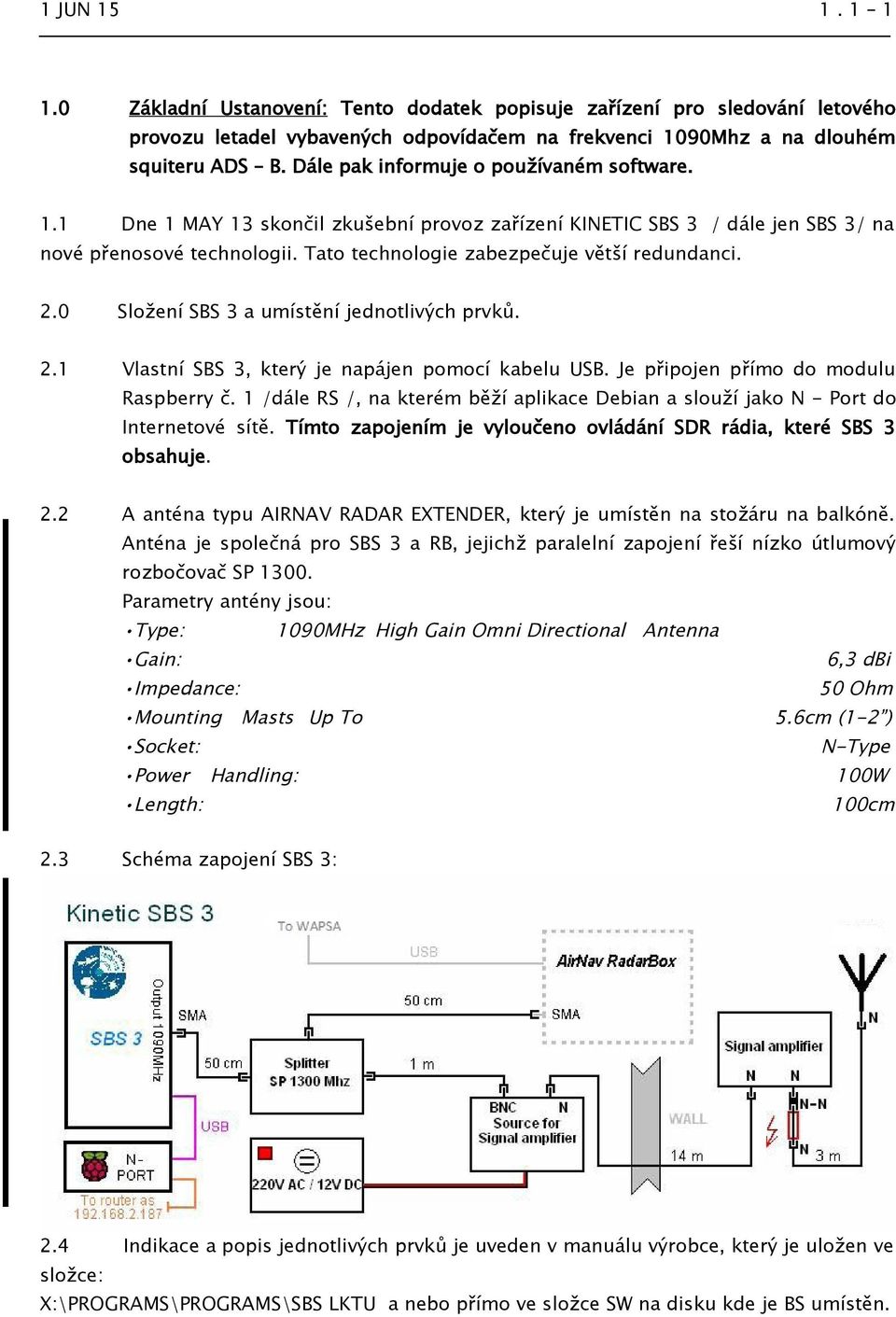

7 1 JUN Základní Ustanovení: Tento dodatek popisuje zařízení pro sledování letového provozu letadel vybavených odpovídačem na frekvenci 1090Mhz a na dlouhém squiteru ADS B. Dále pak informuje o používaném software. 1.1 Dne 1 MAY 13 skončil zkušební provoz zařízení KINETIC SBS 3 / dále jen SBS 3/ na nové přenosové technologii. Tato technologie zabezpečuje větší redundanci. 2.0 Složení SBS 3 a umístění jednotlivých prvků. 2.1 Vlastní SBS 3, který je napájen pomocí kabelu USB. Je připojen přímo do modulu Raspberry č. 1 /dále RS /, na kterém běží aplikace Debian a slouží jako N - Port do Internetové sítě. Tímto zapojením je vyloučeno ovládání SDR rádia, které SBS 3 obsahuje. 2.2 A anténa typu AIRNAV RADAR EXTENDER, který je umístěn na stožáru na balkóně. Anténa je společná pro SBS 3 a RB, jejichž paralelní zapojení řeší nízko útlumový rozbočovač SP Parametry antény jsou: Type: 1090MHz High Gain Omni Directional Antenna Gain: Impedance: Mounting Masts Up To Socket: Power Handling: Length: 6,3 dbi 50 Ohm 5.6cm (1-2 ) N-Type 100W 100cm 2.3 Schéma zapojení SBS 3: 2.4 Indikace a popis jednotlivých prvků je uveden v manuálu výrobce, který je uložen ve složce: X:\PROGRAMS\PROGRAMS\SBS LKTU a nebo přímo ve složce SW na disku kde je BS umístěn.

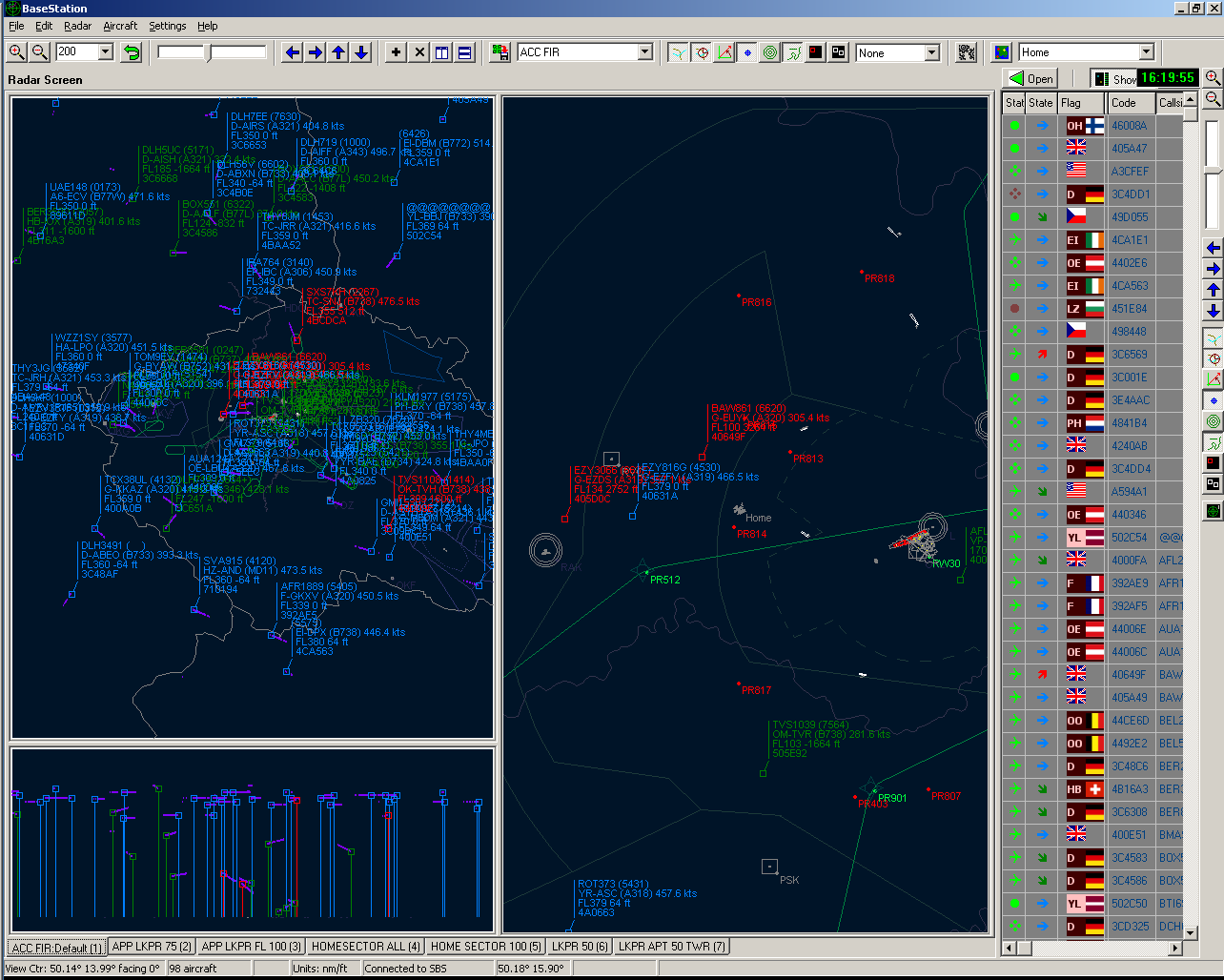

8 Popis zobrazení a barevné rozdělení labelů: 3.1 Celkové zobrazení sestává z hlavní lišty, Informační boční lišty, hlavní přehledové mapy a bočního zobrazení výšek letu. Informační boční lišta umožňuje zobrazení několika údajů: - Přehled načtených letů místní stanicí. - Stav ve kterém se cíl nachází - S módovou adresu, vzdálenosti a podobně. - Neobsahuje identifikaci typu letounu a informaci od do pokud je vysílána. Viz. Příloha 3, kde bude podrobněji popsán podpůrný software a podmínky jeho provozu. Hlavní lišta Výšková mapa Informační boční lišta Informace Předdefinované záložky Hlavní mapa Pozn: U SBS je nemožné nastavení jiného času než je systémový. Proto se bude zobrazovat vždy místní čas. 3.2 Popis částí hlavní mapy:

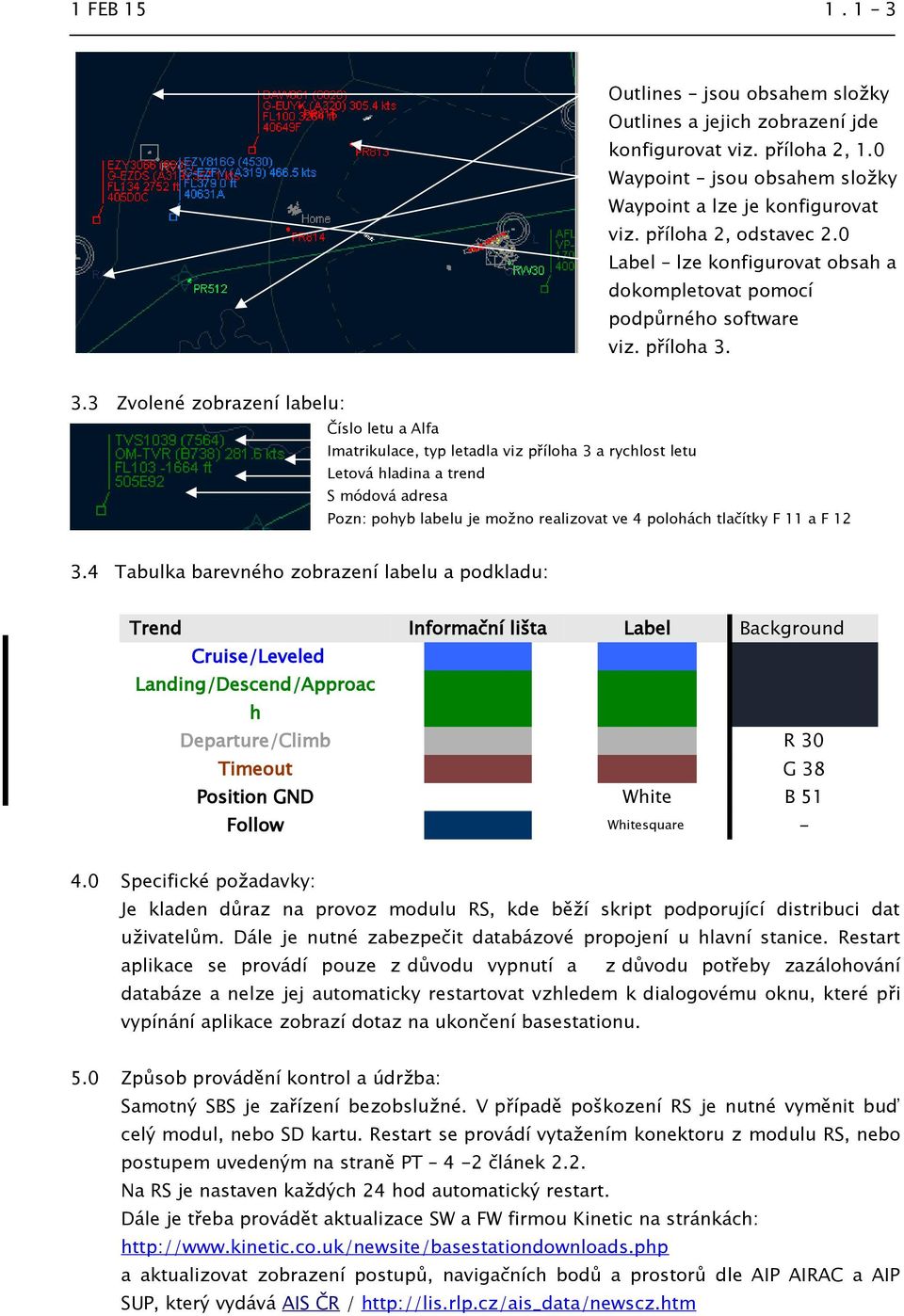

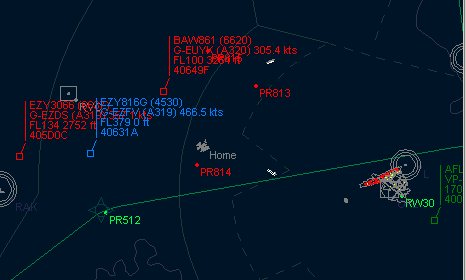

9 1 FEB Outlines jsou obsahem složky Outlines a jejich zobrazení jde konfigurovat viz. příloha 2, 1.0 Waypoint jsou obsahem složky Waypoint a lze je konfigurovat viz. příloha 2, odstavec 2.0 Label lze konfigurovat obsah a dokompletovat pomocí podpůrného software viz. příloha Zvolené zobrazení labelu: Číslo letu a Alfa Imatrikulace, typ letadla viz příloha 3 a rychlost letu Letová hladina a trend S módová adresa Pozn: pohyb labelu je možno realizovat ve 4 polohách tlačítky F 11 a F Tabulka barevného zobrazení labelu a podkladu: Trend Informační lišta Label Background Cruise/Leveled Landing/Descend/Approac h 4.0 Departure/Climb R 30 Timeout G 38 Position GND White Follow Whitesquare B 51 - Specifické požadavky: Je kladen důraz na provoz modulu RS, kde běží skript podporující distribuci dat uživatelům. Dále je nutné zabezpečit databázové propojení u hlavní stanice. Restart aplikace se provádí pouze z důvodu vypnutí a z důvodu potřeby zazálohování databáze a nelze jej automaticky restartovat vzhledem k dialogovému oknu, které při vypínání aplikace zobrazí dotaz na ukončení basestationu. 5.0 Způsob provádění kontrol a údržba: Samotný SBS je zařízení bezobslužné. V případě poškození RS je nutné vyměnit buď celý modul, nebo SD kartu. Restart se provádí vytažením konektoru z modulu RS, nebo postupem uvedeným na straně PT 4-2 článek 2.2. Na RS je nastaven každých 24 hod automatický restart. Dále je třeba provádět aktualizace SW a FW firmou Kinetic na stránkách: a aktualizovat zobrazení postupů, navigačních bodů a prostorů dle AIP AIRAC a AIP SUP, který vydává AIS ČR /

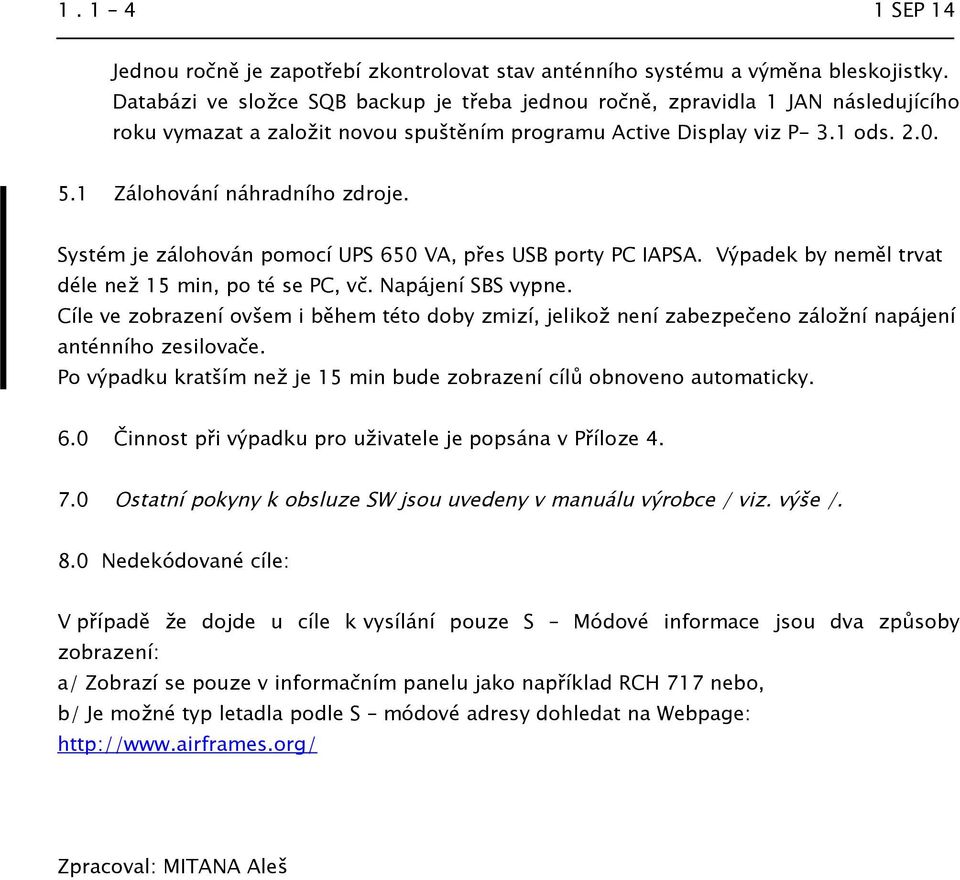

10 SEP 14 Jednou ročně je zapotřebí zkontrolovat stav anténního systému a výměna bleskojistky. Databázi ve složce SQB backup je třeba jednou ročně, zpravidla 1 JAN následujícího roku vymazat a založit novou spuštěním programu Active Display viz P- 3.1 ods Zálohování náhradního zdroje. Systém je zálohován pomocí UPS 650 VA, přes USB porty PC IAPSA. Výpadek by neměl trvat déle než 15 min, po té se PC, vč. Napájení SBS vypne. Cíle ve zobrazení ovšem i během této doby zmizí, jelikož není zabezpečeno záložní napájení anténního zesilovače. Po výpadku kratším než je 15 min bude zobrazení cílů obnoveno automaticky. 6.0 Činnost při výpadku pro uživatele je popsána v Příloze Ostatní pokyny k obsluze SW jsou uvedeny v manuálu výrobce / viz. výše /. 8.0 Nedekódované cíle: V případě že dojde u cíle k vysílání pouze S Módové informace jsou dva způsoby zobrazení: a/ Zobrazí se pouze v informačním panelu jako například RCH 717 nebo, b/ Je možné typ letadla podle S módové adresy dohledat na Webpage: Zpracoval: MITANA Aleš

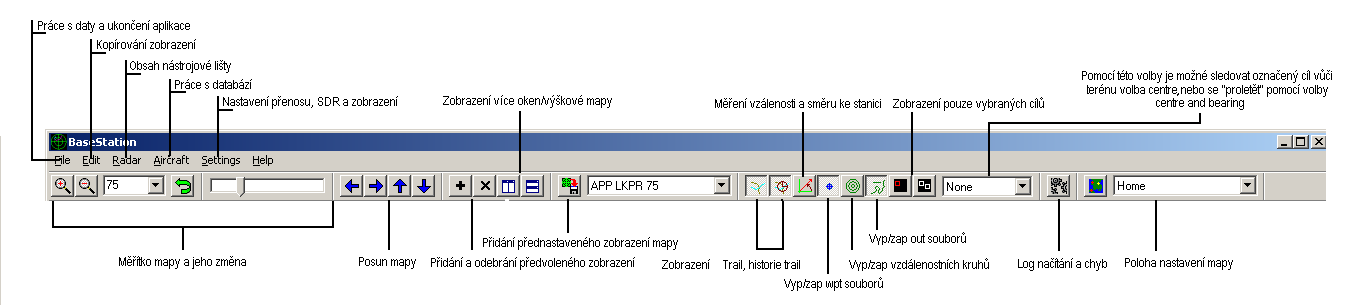

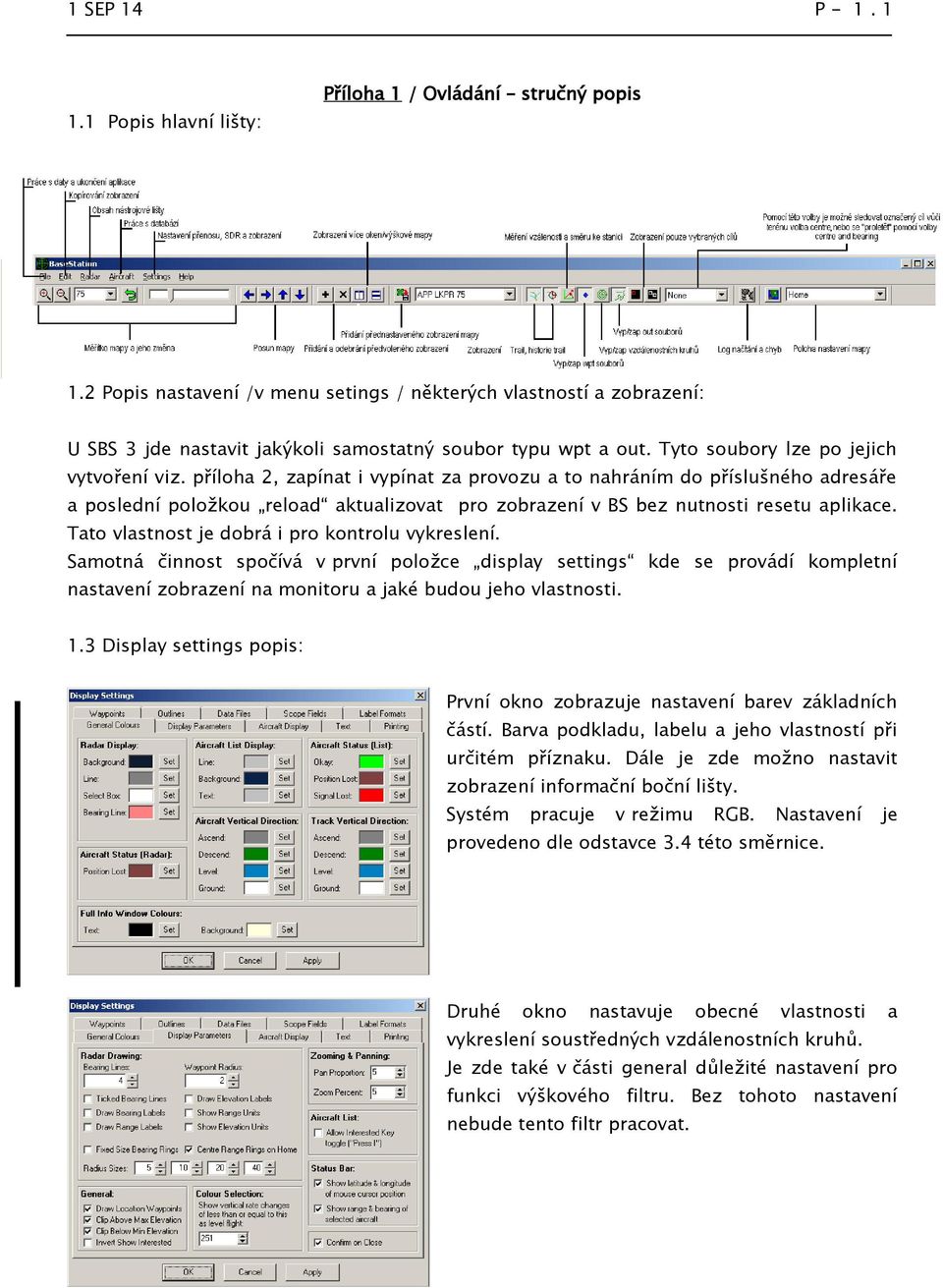

11 1 SEP 14 P- 1.1 Příloha 1 / Ovládání stručný popis 1.1 Popis hlavní lišty: 1.2 Popis nastavení /v menu setings / některých vlastností a zobrazení: U SBS 3 jde nastavit jakýkoli samostatný soubor typu wpt a out. Tyto soubory lze po jejich vytvoření viz. příloha 2, zapínat i vypínat za provozu a to nahráním do příslušného adresáře a poslední položkou reload aktualizovat pro zobrazení v BS bez nutnosti resetu aplikace. Tato vlastnost je dobrá i pro kontrolu vykreslení. Samotná činnost spočívá v první položce display settings kde se provádí kompletní nastavení zobrazení na monitoru a jaké budou jeho vlastnosti. 1.3 Display settings popis: První okno zobrazuje nastavení barev základních částí. Barva podkladu, labelu a jeho vlastností při určitém příznaku. Dále je zde možno nastavit zobrazení informační boční lišty. Systém pracuje v režimu RGB. Nastavení je provedeno dle odstavce 3.4 této směrnice. Druhé okno nastavuje obecné vlastnosti vykreslení soustředných vzdálenostních kruhů. a Je zde také v části general důležité nastavení pro funkci výškového filtru. Bez tohoto nastavení nebude tento filtr pracovat.

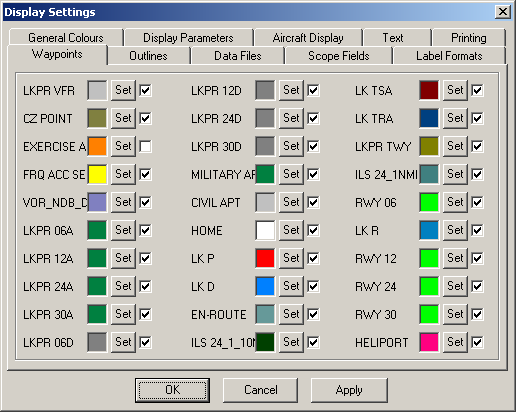

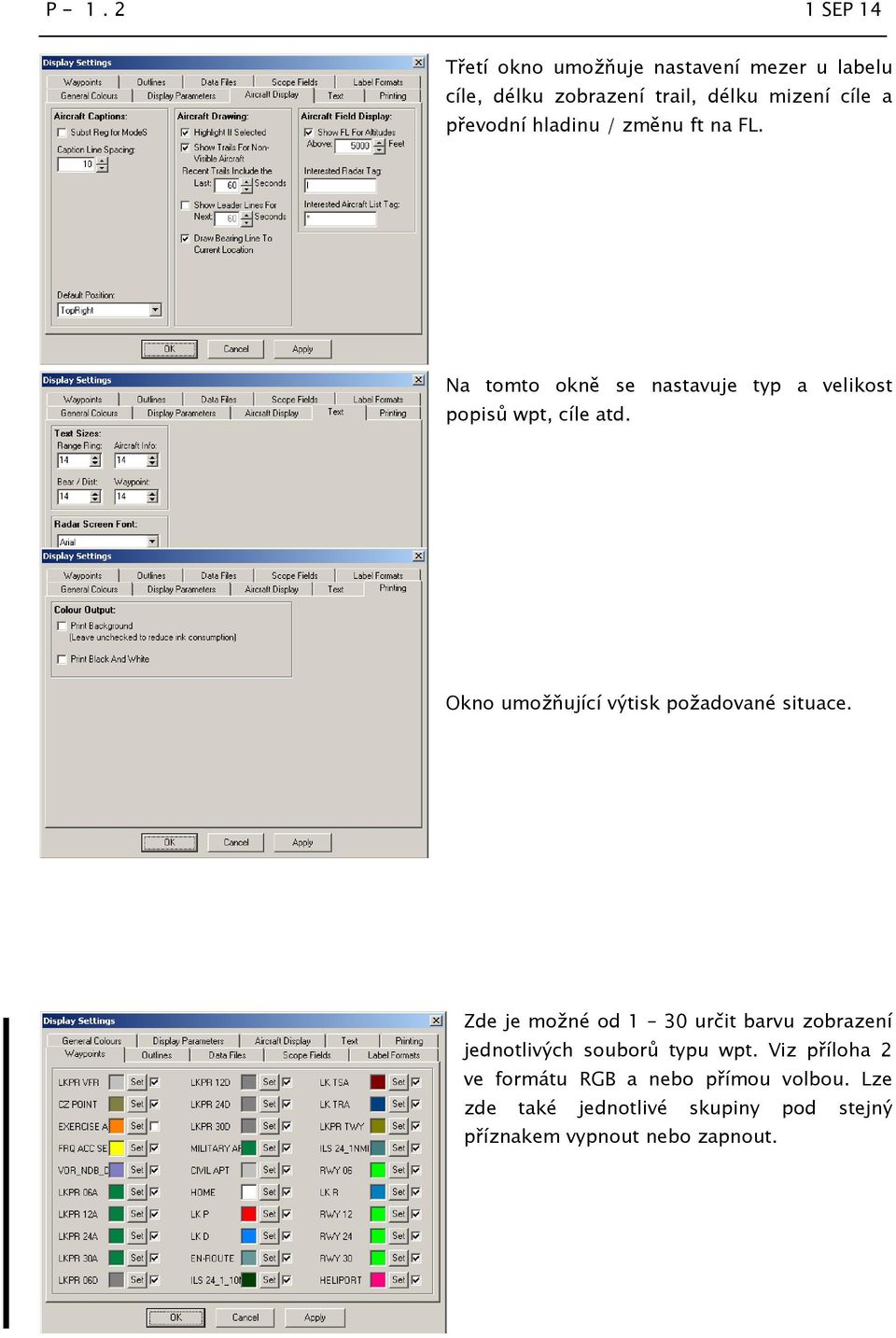

12 P SEP 14 Třetí okno umožňuje nastavení mezer u labelu cíle, délku zobrazení trail, délku mizení cíle a převodní hladinu / změnu ft na FL. Na tomto okně se nastavuje typ a velikost popisů wpt, cíle atd. Okno umožňující výtisk požadované situace. Zde je možné od 1 30 určit barvu zobrazení jednotlivých souborů typu wpt. Viz příloha 2 ve formátu RGB a nebo přímou volbou. Lze zde také jednotlivé skupiny příznakem vypnout nebo zapnout. pod stejný

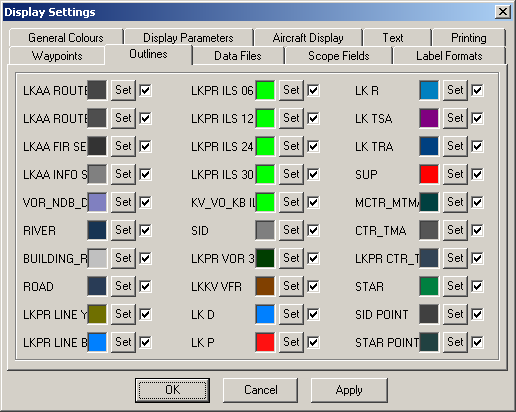

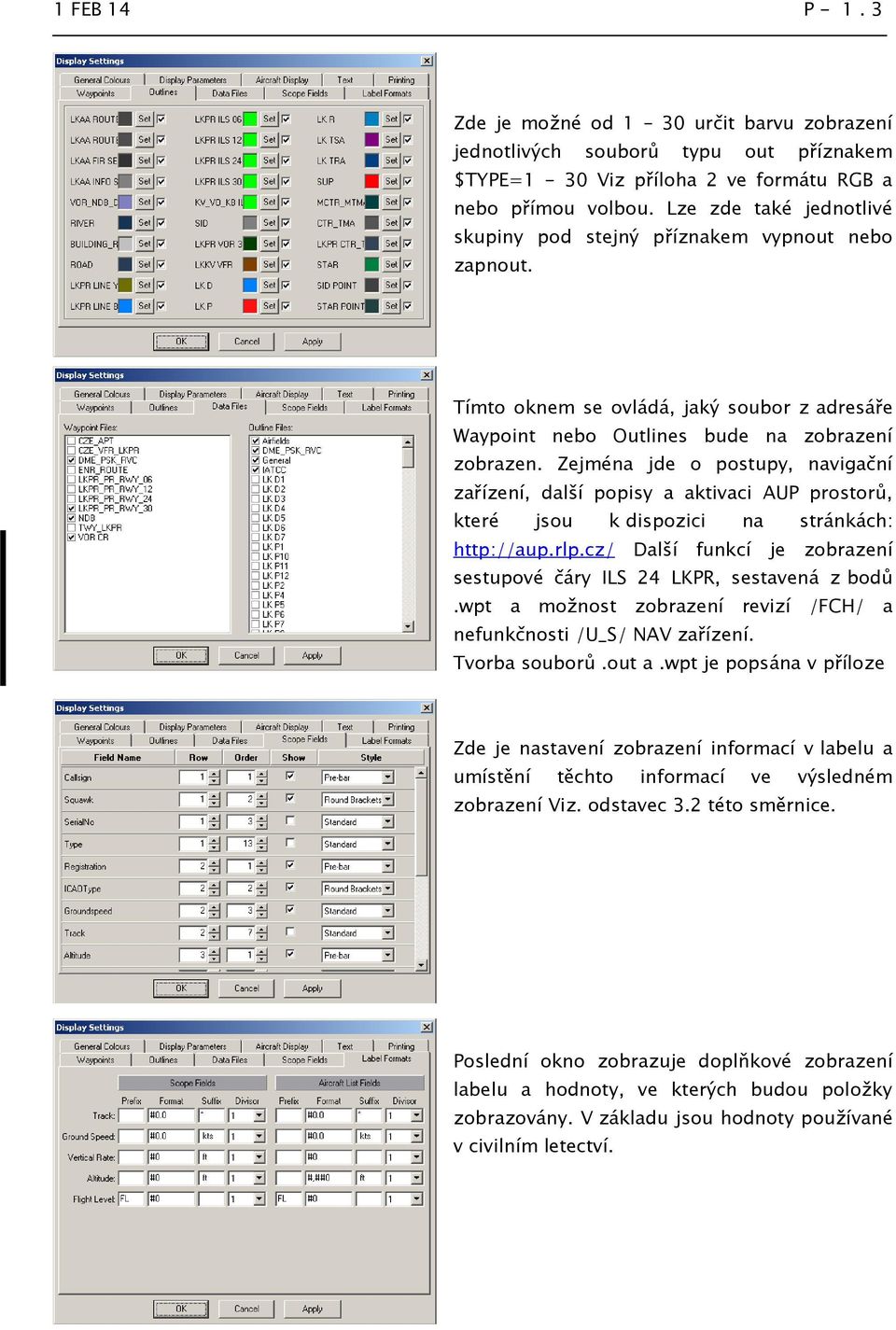

13 1 FEB 14 P- 1.3 Zde je možné od 1 30 určit barvu zobrazení jednotlivých souborů typu out příznakem $TYPE=1-30 Viz příloha 2 ve formátu RGB a nebo přímou volbou. Lze zde také jednotlivé skupiny pod stejný příznakem vypnout nebo zapnout. Tímto oknem se ovládá, jaký soubor z adresáře Waypoint nebo Outlines bude na zobrazení zobrazen. Zejména jde o postupy, navigační zařízení, další popisy a aktivaci AUP prostorů, které jsou k dispozici na stránkách: Další funkcí je zobrazení sestupové čáry ILS 24 LKPR, sestavená z bodů.wpt a možnost zobrazení revizí /FCH/ a nefunkčnosti /U_S/ NAV zařízení. Tvorba souborů.out a.wpt je popsána v příloze Zde je nastavení zobrazení informací v labelu a umístění těchto informací ve výsledném zobrazení Viz. odstavec 3.2 této směrnice. Poslední okno zobrazuje doplňkové zobrazení labelu a hodnoty, ve kterých budou položky zobrazovány. V základu jsou hodnoty používané v civilním letectví.

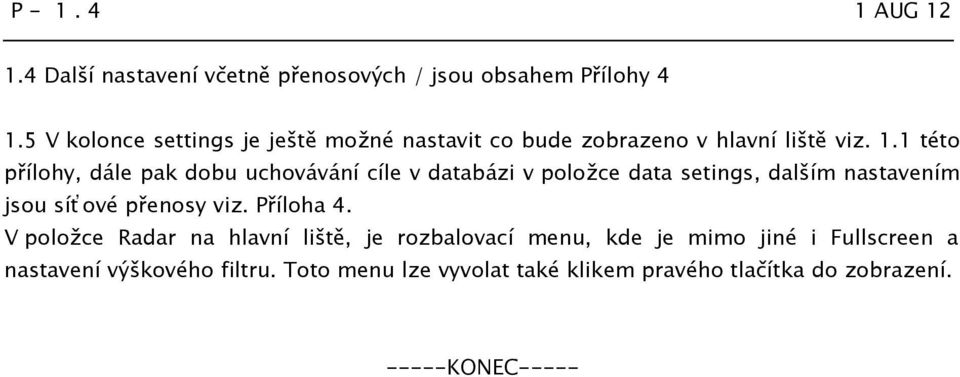

14 P Další nastavení včetně přenosových / jsou obsahem Přílohy V kolonce settings je ještě možné nastavit co bude zobrazeno v hlavní liště viz. 1.1 této přílohy, dále pak dobu uchovávání cíle v databázi v položce data setings, dalším nastavením jsou síťové přenosy viz. Příloha 4. V položce Radar na hlavní liště, je rozbalovací menu, kde je mimo jiné i Fullscreen a nastavení výškového filtru. Toto menu lze vyvolat také klikem pravého tlačítka do zobrazení KONEC-----

15 P- 2.1 Příloha 2. / Tvorba souborů typu.out a.wpt 1.0 Tvorba souborů outlines / vykreslení obrazců: Zařízení SBS 3 pracuje s decimální/desítkovou formou souřadnic. V praxi to znamená, že tvar souřadnic psaný ve tvaru XX,XX,XX,X musí být převeden do tvaru XX,XXXX. Jedině tak dojde ke správnému zobrazení. Při přepočtu souřadnic AIP ČR který je v souřadnicovém systému WGS84, je třeba na toto pamatovat. Konverzní program ve formátu.xls je uložen u programu Basestation / dále jen BS. Příklad rozdílu souřadnic: = 14,5485 Při testech zobrazení a pro přehrávání záznamů možno použít testovací pracoviště kde je možné kontrolovat veškeré změny a upravovat chyby. / viz. odstavec Tvorba prostých outlines: Na internetových stránkách: Kde je možné objekty obtáhnout, a probíhá rovnou jejich generace do decimálního formátu, a nebo na stránkách: Zde je ovšem třeba používat přepočet. Zde jde zakreslovat vypočítané kruhové objekty. 1.2 Formát dat.out Formát dat pro BS musí být vždy ve formátu decimálním XX,XXXXX+XX,XXXXXX Oddělení se provádí samostatným řádkem kde je příznak -1 V průběhu a na konci souboru nesmí být mezera, jinak nedojde k načtení souboru a tím pádem k jeho zobrazení /a nebo jen k částečnému načtení. 1.3 Testovací pracoviště je jakékoli pracoviště s nainstalovaným programem BS 1.4 Standardy pro vykreslování map letišť jsou: Postup: Na se nakreslí dráhový systém, nebo cokoli jde překreslit a uloží se souřadnice. Před souřadnice do vrchního řádku se zapíše barva ve formátu (např.) $TYPE=2 Bílá / dráhový systém XX,XXXX+XX,XXXX Pro oddělení objektů se požije příznak: -1 Toto, není potřeba při vykreslování na uvedeném serveru.

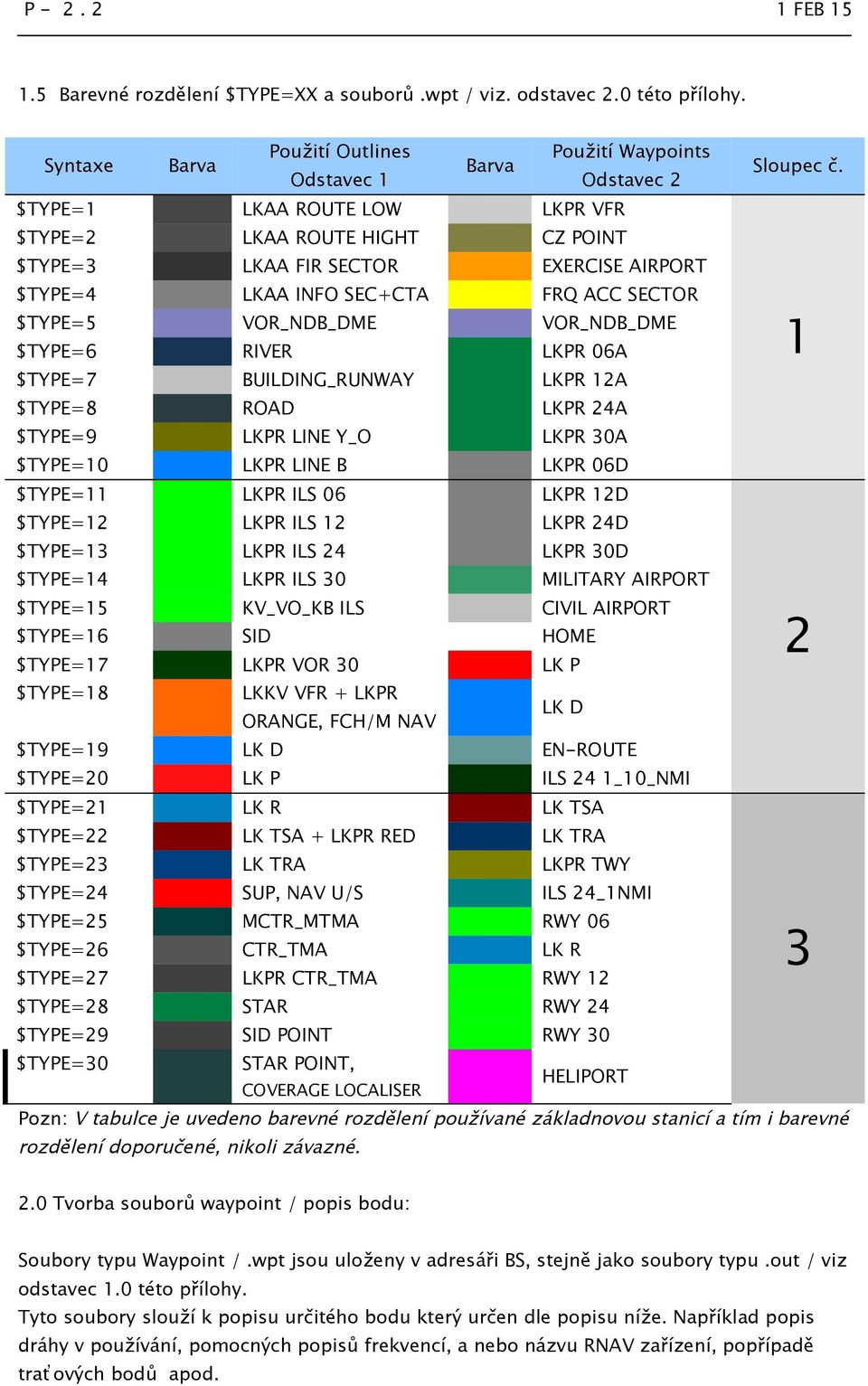

16 P FEB Barevné rozdělení $TYPE=XX a souborů.wpt / viz. odstavec 2.0 této přílohy. Syntaxe Použití Outlines Barva Odstavec 1 Barva Použití Waypoints Odstavec 2 $TYPE=1 LKAA ROUTE LOW LKPR VFR $TYPE=3 LKAA FIR SECTOR EXERCISE AIRPORT $TYPE=5 VOR_NDB_DME VOR_NDB_DME $TYPE=7 BUILDING_RUNWAY LKPR 12A $TYPE=9 LKPR LINE Y_O LKPR 30A $TYPE=11 LKPR ILS 06 LKPR 12D $TYPE=13 LKPR ILS 24 LKPR 30D $TYPE=15 KV_VO_KB ILS CIVIL AIRPORT $TYPE=17 LKPR VOR 30 LK P $TYPE=2 $TYPE=4 $TYPE=6 $TYPE=8 $TYPE=10 $TYPE=12 $TYPE=14 $TYPE=16 $TYPE=18 $TYPE=19 LKAA ROUTE HIGHT LKAA INFO SEC+CTA RIVER ROAD LKPR LINE B LKPR ILS 12 LKPR ILS 30 SID LKKV VFR + LKPR ORANGE, FCH/M NAV CZ POINT FRQ ACC SECTOR LKPR 06A LKPR 06D LKPR 24D MILITARY AIRPORT HOME $TYPE=20 LK P ILS 24 1_10_NMI $TYPE=21 LK R LK TSA $TYPE=22 LK TSA + LKPR RED LK TRA $TYPE=24 SUP, NAV U/S ILS 24_1NMI $TYPE=26 CTR_TMA LK R $TYPE=28 STAR RWY 24 $TYPE=30 STAR POINT, $TYPE=25 $TYPE=27 $TYPE=29 MCTR_MTMA LKPR CTR_TMA SID POINT COVERAGE LOCALISER 2 LK D EN-ROUTE LK TRA 1 LKPR 24A LK D $TYPE=23 Sloupec č. LKPR TWY RWY 06 RWY 12 3 RWY 30 HELIPORT Pozn: V tabulce je uvedeno barevné rozdělení používané základnovou stanicí a tím i barevné rozdělení doporučené, nikoli závazné. 2.0 Tvorba souborů waypoint / popis bodu: Soubory typu Waypoint /.wpt jsou uloženy v adresáři BS, stejně jako soubory typu.out / viz odstavec 1.0 této přílohy. Tyto soubory slouží k popisu určitého bodu který určen dle popisu níže. Například popis dráhy v používání, pomocných popisů frekvencí, a nebo názvu RNAV zařízení, popřípadě traťových bodů apod.

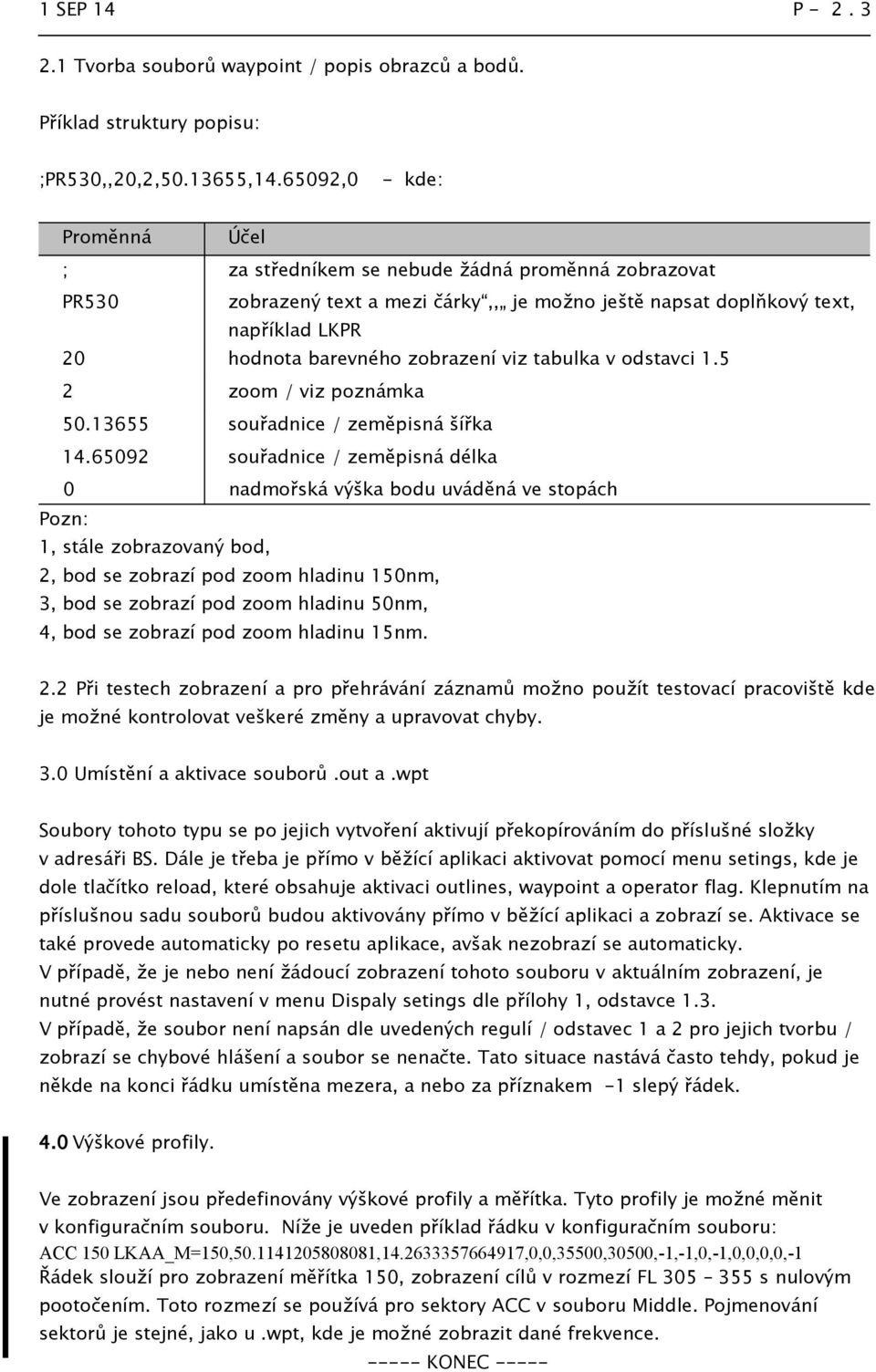

17 1 SEP 14 P Tvorba souborů waypoint / popis obrazců a bodů. Příklad struktury popisu: ;PR530,,20,2, , ,0 - kde: Proměnná Účel ; za středníkem se nebude žádná proměnná zobrazovat PR530 zobrazený text a mezi čárky,, je možno ještě napsat doplňkový text, 20 například LKPR hodnota barevného zobrazení viz tabulka v odstavci zoom / viz poznámka souřadnice / zeměpisná šířka souřadnice / zeměpisná délka 0 nadmořská výška bodu uváděná ve stopách Pozn: 1, stále zobrazovaný bod, 2, bod se zobrazí pod zoom hladinu 150nm, 3, bod se zobrazí pod zoom hladinu 50nm, 4, bod se zobrazí pod zoom hladinu 15nm. 2.2 Při testech zobrazení a pro přehrávání záznamů možno použít testovací pracoviště kde je možné kontrolovat veškeré změny a upravovat chyby. 3.0 Umístění a aktivace souborů.out a.wpt Soubory tohoto typu se po jejich vytvoření aktivují překopírováním do příslušné složky v adresáři BS. Dále je třeba je přímo v běžící aplikaci aktivovat pomocí menu setings, kde je dole tlačítko reload, které obsahuje aktivaci outlines, waypoint a operator flag. Klepnutím na příslušnou sadu souborů budou aktivovány přímo v běžící aplikaci a zobrazí se. Aktivace se také provede automaticky po resetu aplikace, avšak nezobrazí se automaticky. V případě, že je nebo není žádoucí zobrazení tohoto souboru v aktuálním zobrazení, je nutné provést nastavení v menu Dispaly setings dle přílohy 1, odstavce 1.3. V případě, že soubor není napsán dle uvedených regulí / odstavec 1 a 2 pro jejich tvorbu / zobrazí se chybové hlášení a soubor se nenačte. Tato situace nastává často tehdy, pokud je někde na konci řádku umístěna mezera, a nebo za příznakem -1 slepý řádek. 4.0 Výškové profily. Ve zobrazení jsou předefinovány výškové profily a měřítka. Tyto profily je možné měnit v konfiguračním souboru. Níže je uveden příklad řádku v konfiguračním souboru: ACC 150 LKAA_M=150, , ,0,0,35500,30500,-1,-1,0,-1,0,0,0,0,-1 Řádek slouží pro zobrazení měřítka 150, zobrazení cílů v rozmezí FL s nulovým pootočením. Toto rozmezí se používá pro sektory ACC v souboru Middle. Pojmenování sektorů je stejné, jako u.wpt, kde je možné zobrazit dané frekvence KONEC -----

18 P- 2.4 Záměrně Nepoužito

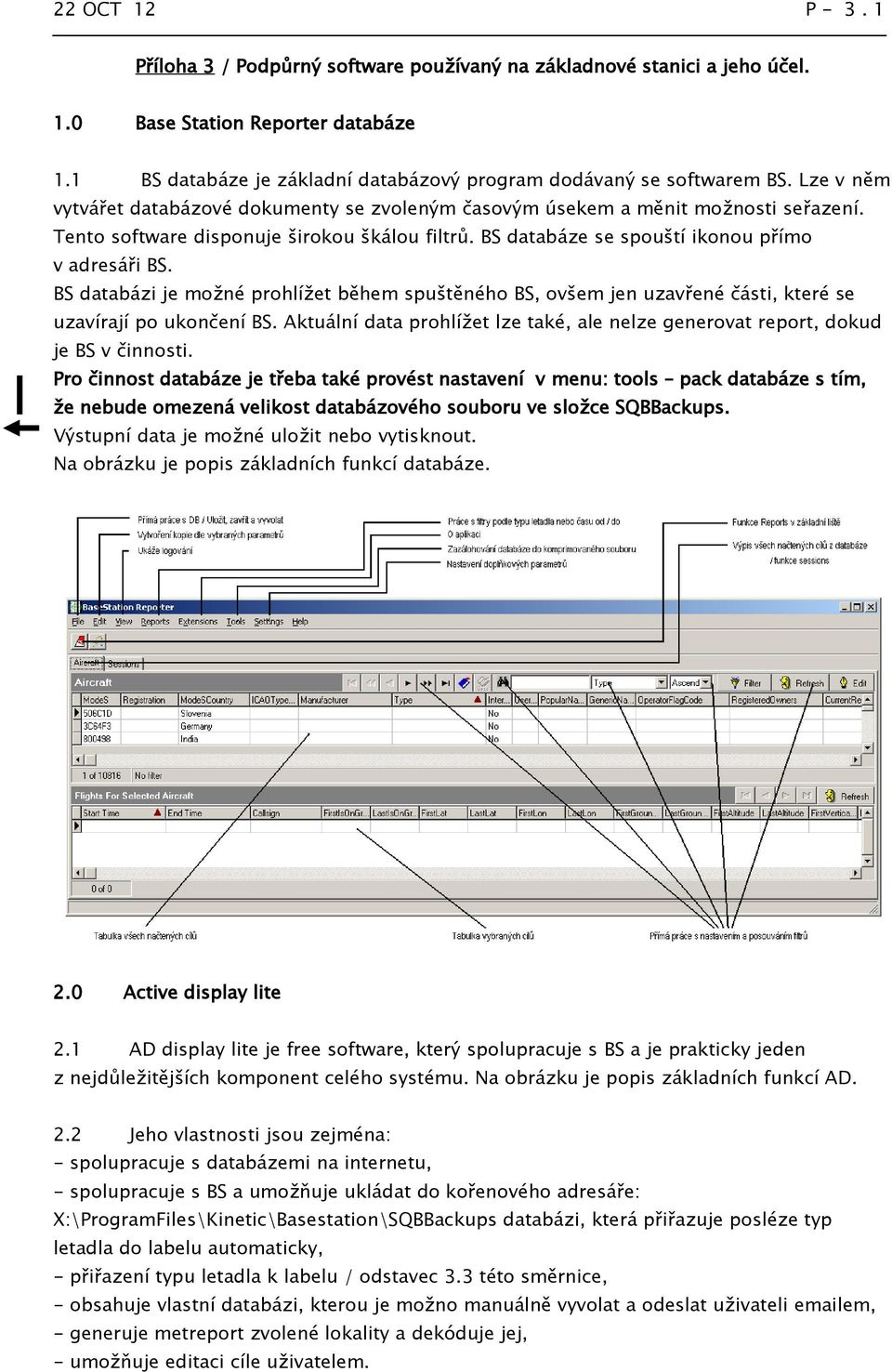

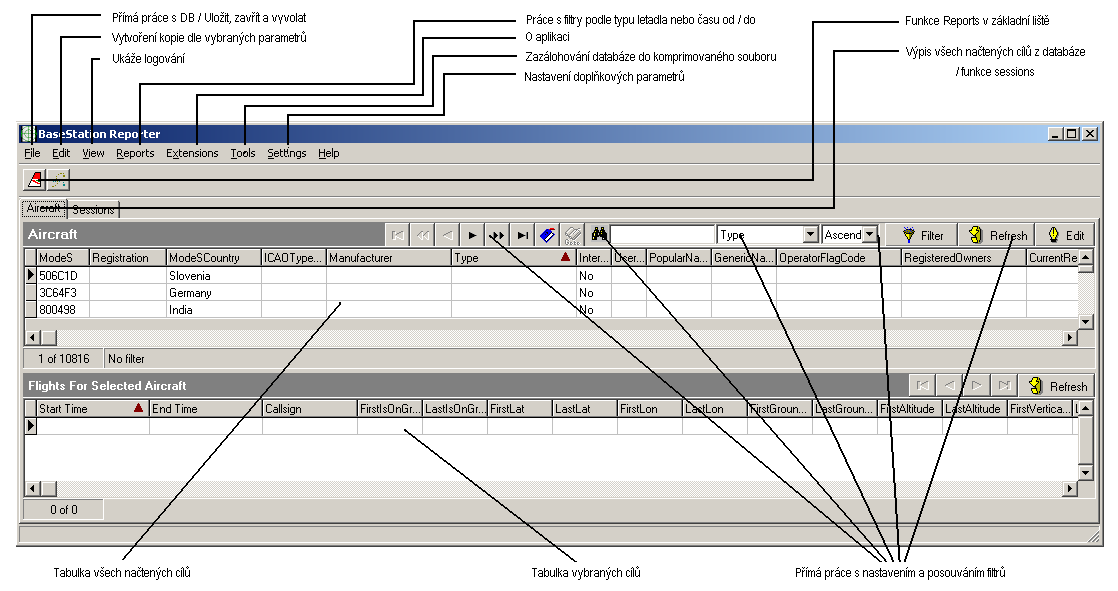

19 22 OCT 12 P- 3.1 Příloha 3 / Podpůrný software používaný na základnové stanici a jeho účel Base Station Reporter databáze BS databáze je základní databázový program dodávaný se softwarem BS. Lze v něm vytvářet databázové dokumenty se zvoleným časovým úsekem a měnit možnosti seřazení. Tento software disponuje širokou škálou filtrů. BS databáze se spouští ikonou přímo v adresáři BS. BS databázi je možné prohlížet během spuštěného BS, ovšem jen uzavřené části, které se uzavírají po ukončení BS. Aktuální data prohlížet lze také, ale nelze generovat report, dokud je BS v činnosti. Pro činnost databáze je třeba také provést nastavení v menu: tools pack databáze s tím, že nebude omezená velikost databázového souboru ve složce SQBBackups. Výstupní data je možné uložit nebo vytisknout. Na obrázku je popis základních funkcí databáze Active display lite AD display lite je free software, který spolupracuje s BS a je prakticky jeden z nejdůležitějších komponent celého systému. Na obrázku je popis základních funkcí AD. 2.2 Jeho vlastnosti jsou zejména: - spolupracuje s databázemi na internetu, - spolupracuje s BS a umožňuje ukládat do kořenového adresáře: X:\ProgramFiles\Kinetic\Basestation\SQBBackups databázi, která přiřazuje posléze typ letadla do labelu automaticky, - přiřazení typu letadla k labelu / odstavec 3.3 této směrnice, - obsahuje vlastní databázi, kterou je možno manuálně vyvolat a odeslat uživateli em, - generuje metreport zvolené lokality a dekóduje jej, - umožňuje editaci cíle uživatelem.

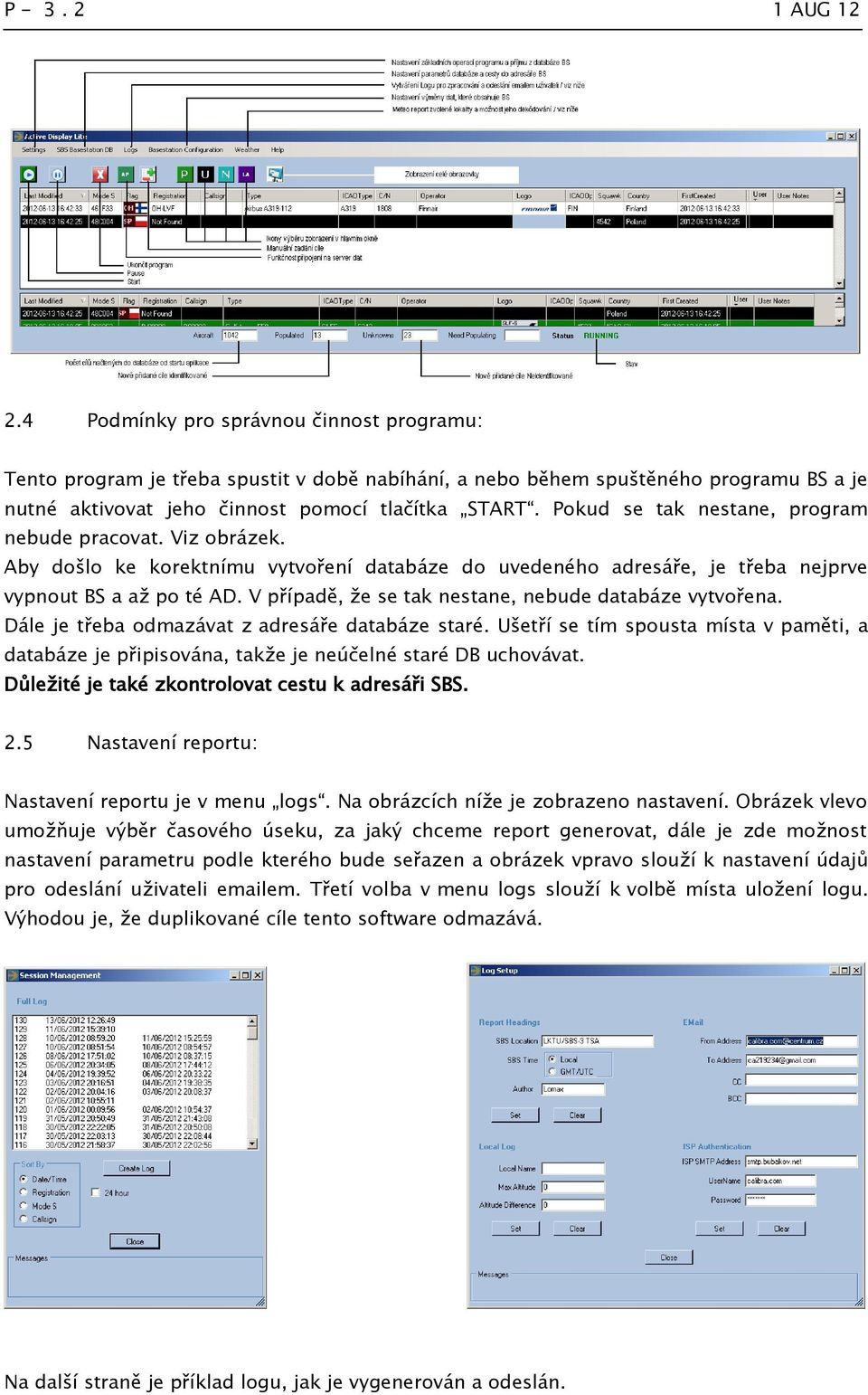

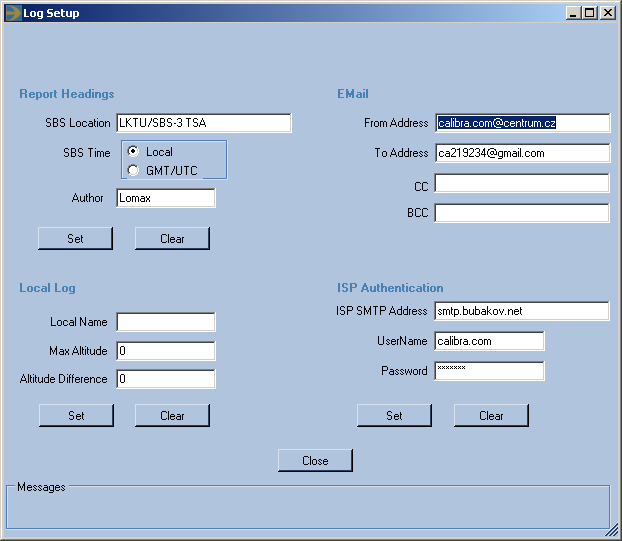

20 P Podmínky pro správnou činnost programu: Tento program je třeba spustit v době nabíhání, a nebo během spuštěného programu BS a je nutné aktivovat jeho činnost pomocí tlačítka START. Pokud se tak nestane, program nebude pracovat. Viz obrázek. Aby došlo ke korektnímu vytvoření databáze do uvedeného adresáře, je třeba nejprve vypnout BS a až po té AD. V případě, že se tak nestane, nebude databáze vytvořena. Dále je třeba odmazávat z adresáře databáze staré. Ušetří se tím spousta místa v paměti, a databáze je připisována, takže je neúčelné staré DB uchovávat. Důležité je také zkontrolovat cestu k adresáři SBS. 2.5 Nastavení reportu: Nastavení reportu je v menu logs. Na obrázcích níže je zobrazeno nastavení. Obrázek vlevo umožňuje výběr časového úseku, za jaký chceme report generovat, dále je zde možnost nastavení parametru podle kterého bude seřazen a obrázek vpravo slouží k nastavení údajů pro odeslání uživateli em. Třetí volba v menu logs slouží k volbě místa uložení logu. Výhodou je, že duplikované cíle tento software odmazává. Na další straně je příklad logu, jak je vygenerován a odeslán.

21 22 OCT 12 P- 3.3 SBS-1 Log from LKTU/SBS-3 TSA for 04/04/2012. Times are LOCAL. Author Lomax Created by Active Display Lite v Code CallSign Reg ICAO FAlt LAlt Date/Time (dd/mm/yyyy) AFR /04/ :55:18 3C48C1 BER8283 D-ABFA A /04/ :55:18 3C4E11 DLH8PN /04/ :55:18 48AD /04/ :55:19 3E1A /04/ :55:29 02A1AE LBT /04/ :55: E OO-DWH RJ1H /04/ :56:40 3C48B /04/ :56: LOT385 SP-LFF AT /04/ :09: B OE-LDG A /04/ :10:07 440C8D AUA457L OE-LBB A /04/ :55:32 49D041 CSA726 OK-LEF A /04/ :55:32 3C5EEE GWI755 D-AGWN A /04/ :55:32 4CA708 RYR2XF EI-EBL B /04/ :55:33 3C5E08 SWR135B D-AGPH F /04/ :55:33 3C6628 DLH2855 D-AIQH A /04/ :55:33 4CA8AF RYR3DN EI-EGD B /04/ :55:33 3C4979 BER491 D-ABKY B /04/ :55:33 3C4DD1 DLH3029 D-ACNQ CRJ /04/ :55:33 Records Written to Log 303 Duplicates removed 3 Log generated - 04/04/ :48: Meteo zprávy Nastavují se v menu Weather. Hlavním nastavením je nastavení defoultní polohy, odkud chceme meteo zprávu získávat. Volby zobrazení jsou dvě. - MET report kódovaný, - MET report dekódovaný viz, obrázek: 5.0 Flight display 3.1 FD je free software, který spolupracuje s BS. Slouží k zobrazení doplňkových informací jako je dekódování destinací a letišť vzletu, vzdálenost, čas trvání letu atd. Možnost nastavení je v kartě display. Toto je také hlavní funkce, proč je tento software používán. Obsahuje též databázový server a možnosti odesílání reportů a sadou filtrů, nicméně tyto vlastnosti nejsou aplikovány. Slouží tedy pouze jako doplňkový program. Prezentace programu je vidět zde: Změna pozice a velikosti se provádí pravým tlačítkem myši / resize. Načtení požadovaných dat se docílí označením cíle přímo v programu BS, kdy cílový čtvereček zbělá viz. Odstavec 3.4 této směrnice a dojde k načtení informací z FPL serveru, pokud jsou k dispozici. Menu options pak zobrazí volby, uvedené pouze pro informaci níže:

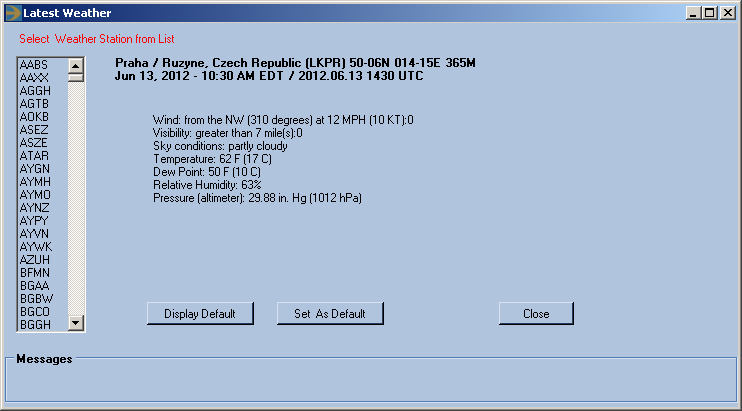

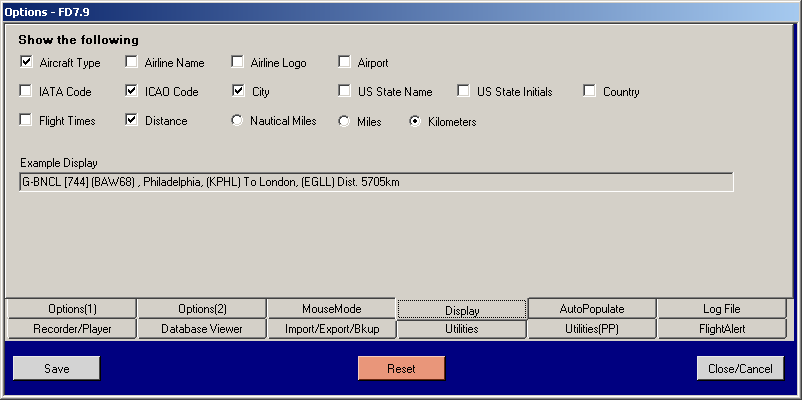

22 P- 3.4 Zde je nastavení zobrazovaných hodnot v programu:

23 P- 3.5

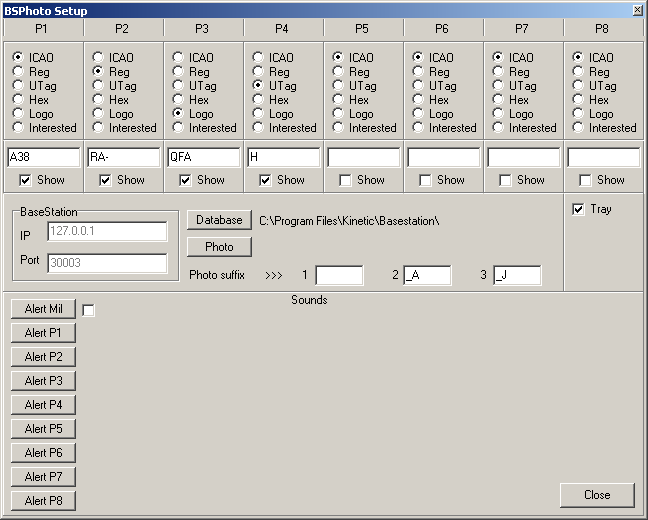

24 P BS Photo 4.1 BS Photo je free software, který spolupracuje s BS. Slouží k zobrazení doplňkových informací. Hlavním použitím tohoto software je grafické zpracování statistik. Jako vedlejší, která se na základnové stanici neaplikuje je načítání fotek letadel z daného umístění. 4.2 Podmínkou správné činnosti je již vytvořená a načtená databáze z FD lite. 4.3 Program se stejně jako předchozí musí po spuštění aktivovat tlačítkem start, kdy 4.4 zezelená červený čtvereček. Níže je opět vidět, jakou formou se program prezentuje: Informativní obrázek nastavení / neaplikuje se / Je nutné zkontrolovat zdrojový adresář BS.

25 4.5 Zobrazení a význam tlačítek I,O,M,U: I ICAO - vytváření grafu podle ICAO kódu letadla: O Operator - vytváření grafu podle provozovatele letadla: M Maximum - vytváření informace o maximálních parametrech letu letadla: U User - vytváření grafu s hodnotou všech přijatých cílů: P- 3.7

26 P- 3.8 Záměrně Nepoužito

27 1 FEB 13 P-4.1 Příloha 4 / Používaný software pro analýzu a zobrazení ve 3D pomocí modulů Google Earth. 1.0 Používané podpůrné programy. Pro zobrazení v režimu 3D jsou používány dva moduly, které umožňují zobrazit okamžitou hodnotu trajektorie letu a možnost zjištění kde se cíl v určité době, kdy je načten nacházel přímo na mapě Google Earth, /dále GE/. Prvním z nich je EarthGate /odstavec 2/, který neposkytuje live data a neaktualizuje polohu, druhým je SquawkBox /odstavec 3/, který umožňuje zobrazit live track na libovolném místě mapy a pohledu. U druhé varianty dochází ke značnému zpomalení zobrazení náhledu v závislosti na počtu cílů. GE umožňuje zobrazení oblačnosti a srážek. Oba dva popisované software byly vyzkoušeny a jsou příležitostně využívány, jelikož jde o funkční nástavbu, nikoli hlavní software na úrovni popisovaných Active Display a samotná Basestation. Při používání těchto programů je třeba aby byl Basestation v provozním módu. Při vypnutí GE vyběhne dialogové okno s informací o uložení načtených poloh. Není třeba tyto cíle archivovat, tím pádem se zvolí hodnota zrušit. 2.0 EarthGate 2.1 Jak již bylo předesláno, tento SW slouží k analýze trajektorie letu zvoleného cíle. SW funguje na bázi JAR technologie s přímým odkazem na adresář BS a v návaznosti na něj, promítá cíle včetně načtené trajektorie s historií od spuštění SW EarthGate, který běží po spuštění na pozadí /*. Aktivace se provede vypsáním příkazu do libovolného internetového prohlížeče a následně potvrzení výzvy k zobrazení v GE. Stav po spuštění je vidět zde: */ Toto je třeba mít na zřeteli. Tento program nijak nezatěžuje systém a lze vypnout pouze pomocí správce úloh, a nebo restartem PC.

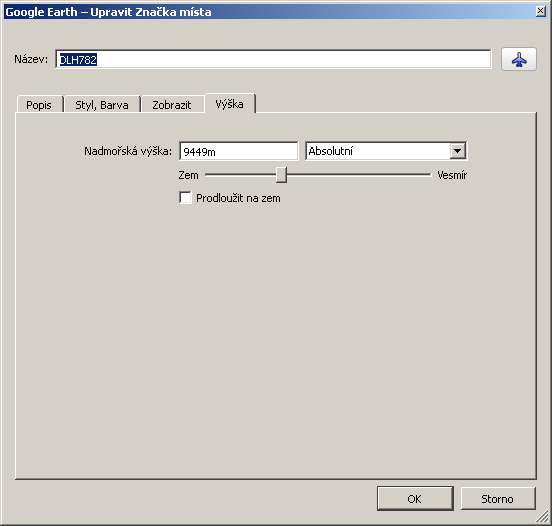

28 P FEB 13 Na obrázku je vidět cíl a jeho trajektorie ve 3D zobrazení. Obrázek je statický, což vychází z principu Google mapy. Jeho příznak je dočasné místo a v případě, že by došlo k aktualizaci, bude smazán, načte se nová poloha a zobrazení trajektorie bude zobrazeno z nové polohy. Cíl lze filtrovat v boční liště GE, kde jsou zobrazeny, jako dočasná místa. /viz obr 2. Tento postup lze aplikovat i ze záznamu. 2.2 V GE se po kliknutí pravým tlačítkem myši na cíl se objeví po zvolení vlastnosti tato dialogová okna: - První reprezentuje název cíle, / dočasného místa/ a je též zobrazen v boční liště, - Další okno reprezentuje nastavení barev a průhlednosti zobrazené trajektorie. - Ve třetím okně jsou údaje o cíli, nemusí se zobrazit, - Poslední okno po zaškrtnutí políčka Prodloužit na zem a po jeho potvrzení, zobrazí trajektorii v mapě ve 3D pohledu s předdefinovanými barvami a průhledností. /viz obr 3. Vypnutí lze realizovat vypnutím políčka Prodloužit na zem. 2.3 Dále je možno aktivovat výškový profil, pomocí kliknutí pravým tlačítkem myši na cíl a najetím na příkaz zobrazit výškový profil. Po té se zobrazí ve spodní části náhledu výškový profil, kde je možno pomocí jezdce najet na jakékoli místo trajektorie. Obraz se na toto místo automaticky přesune. Hodnota jezdce je také prezentována přímo na trajektorii. Vypnutí lze provést křížkem v pravé části výškového profilu /viz obr 3.

29 1 FEB 13 P- 4.3 Obr. 2 - Zobrazení meteo radaru oblačnosti a boční lišty dle čl. 2.1 a cílů po načtení. Zaškrtnutím příslušného boxu v boční liště lze cíl aktivovat a deaktivovat. Deaktivací Se promítnutá trajektorie vypne a cíl zmizí. Zaškrtnutím se cíl opět aktivuje /viz obr 3.

30 P FEB 13 Obr.3 - Zobrazení vykreslené trajektorie. Kolmé úsečky reprezentují dobu, kdy byl odeslán ADS - B signál. U trajektorií je též vidět rozdílné nastavení průhlednosti, barvy labelu a cíle viz čl Pozn 1: Vlastností programu GE je vykreslení terénního profilu. Pomocí tlačítka v horní liště nová cesta, je třeba nakreslit cestu a výše popsaným postupem viz čl. 2.3, se vykreslí profil bez umělých překážek. Pozn 2: Staré, již neplatné cíle po aktualizaci zobrazení zmizí, pokud nejsou uloženy dle odstavce SquawkBox Jak již bylo uvedeno v obecném popisu / Odstavec 1/, umožňuje tento software zobrazení cíle v reálném čase a z jakékoli polohy ve 3D na mapě GE, kde je krytí přijímače. Program spolupracuje s živými daty, jak z Basestation, tak i z Radarbox / nezkošeno / a připisuje z internetové databáze údaje o typu cíle a v některých případech letiště vzletu a přistání. Program opět není třeba složitě nastavovat. Do databáze se připojí po cca půl minutě automaticky. Tento stav je indikován běžícím textem s údaji o načtených cílech. Kliknutím do pole s textem se text zastaví a naopak. Zde je prezentace programu po zapnutí: Zde je prezentace programu po načtení databáze buď BS nebo RB: Kliknutím pravého tlačítka myši do modrého pole se zobrazí roletové menu, které nabízí možnosti nastavení, ukládání databází a zejména aktivaci enginu pro odesílání dat do GE. 3.2 Možnosti roletového menu: Standardní skupina tlačítek pro systém, Načtení uložených dat neaplikuje se, Vyhledávání podle Alfa kódu mimo letadel v provozu A1000, Filtr výstrah např. na Alfa , Práce s hlavním oknem SW čl 3.1, Práce s GE, popsáno v článku 3.3, Menu nastavení SW / informativně níže.

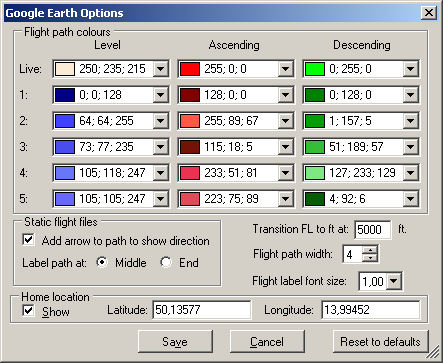

31 1 FEB 13 P- 4.5 Pole options umožňuje nastavení prezentovaných hodnot SW a zdroj dat, kam se bude SW připojovat. Pokud je zdroj dat a PC, kde běží SW stejný, vypadá nastavení následovně: Pokud by byl zdroj dat jinde než na místním PC, je třeba nastavit IP zdroje dat. Program se standardně připojuje na port a tuto skutečnost nelze změnit, proto je druhá možnost při použitém typu provozu relevantní. 3.3 Aktivace prezentace v programu GE: Důležité! Tímto se zapíná promítnutí cílů dat do 3D mapy v GE. Viz níže v čl 3.4. Informativně je zde uvedena tabulka nastavení v GE. Pokud dojde k zadání pozice HOME, tak se bude zobrazovat na mapě. Tento SW obsahuje také databázi, respektive načítá z Radarbox databáze navigační prostředky, které promítá do mapy jako body se symbolem.

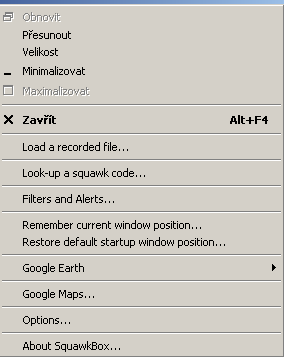

32 P FEB 13 Pozn 1: Jelikož je program staršího data a využíval možností předešlých verzí GE, nelze některé funkce pro nekompatibilitu nastavit. Například se nelze letadlem proletět nad terénem / cockpit wiew / viz tento obrázek nastavení: Pozn 2: Zobrazení navigačních prostředků je vázáno na aktualizace databází v programu Radarbox. Tato aktualizace obsahuje zařízení ke dni vydání. Lze ji tedy použít jen jako informativní. Pozn 3: Pro zobrazení výškového profilu a trajektorie cíle je jej třeba nejprve uložit. V době aktualizace polohy cíle se jinak neplatná poloha smaže a není možno s ní pracovat. Po jeho uložení aktualizovaný načítá dále, ale u uloženého je možno trajektorii zobrazit. 3.4 Vlastní zobrazení v GE: Pro zobrazení v GE je třeba kliknout na Watch/broadcast live flights. Od této doby je aktivní odesílání dat do GE. Tento řádek v menu se změní na Stop Watching/broadcasting Flights, viz. čl Zároveň se zapnutím tohoto příkazu se otevře následující dialogové okno: Volbou OK se vytvoří WATCH_LIVE_FLIGHTS.KML. Původní adresář: v adresáři místo uložení\squawkbox\googleearth Adresář po aktivaci: soubor

33 1 FEB 13 P- 4.7 Kliknutím na tento soubor se otevře GE, kde jsou vidět ve zobrazení 3D cíle, načtené z databáze. Na obrázku níže je vidět nastavení poloh RNAV zařízení, polohy stanice a cíle. Pozn 1: Je třeba mít na paměti, že v souvislosti s výškou pohledu, nebudou cíle ve vyšších hladinách zobrazeny. Pozn 2: Pro zpřehlednění mapy se doporučuje nastavit čas na soumrak nebo noc. Na dalším obrázku je nastavení trajektorie uloženého cíle AFL 2391, které bylo popsáno v čl 2.2. Po směru letu je vidět aktualizovaný cíl.

34 P FEB 13 Záměrně Nepoužito
