Nové DESIGO V4 Celkový přehled systému

Transkript

1 Nové V4 Celkový přehled systému Konfigurační Modul (DCM) XWORKS plus Nové vývojové prostředí Komunikace BACnet : Protokol rev.1.5 Profil B-BC Nové objekty Aplikace WEB INSIGHT V4 WEBový Client BACnet/Ethernet/IP INSIGHT V4 Funkce pro farmaceutický průmysl PXM20-E PX WEB Router BACnet/LonTalk BACnet/IP PXC D PX Modbus PX M-Bus PX SCL BACnet/IP PXC..-U PX OPEN PXC00-U (s PXA30-RS...) Modbus SED2 Nové výrobky Nové/zlepšené funkce 1 Integrace Simatic S7 INSIGHT V4 OPEN Kompatibilita systému: IT kompatibilita podpora Windows Vista S7 INSIGHT V4 PXC00.D PXX-L.. LonWorks RXC PXC100/200.D TX-I/O s Pt100 PXC..-E.D PX KNX PXC100/200-E.D PXA40-W.. PXC..-E.D TX-I/O Prodloužení sběrnice TX-I/O s TX OPEN Modbus SED2 TX-I/O RXB

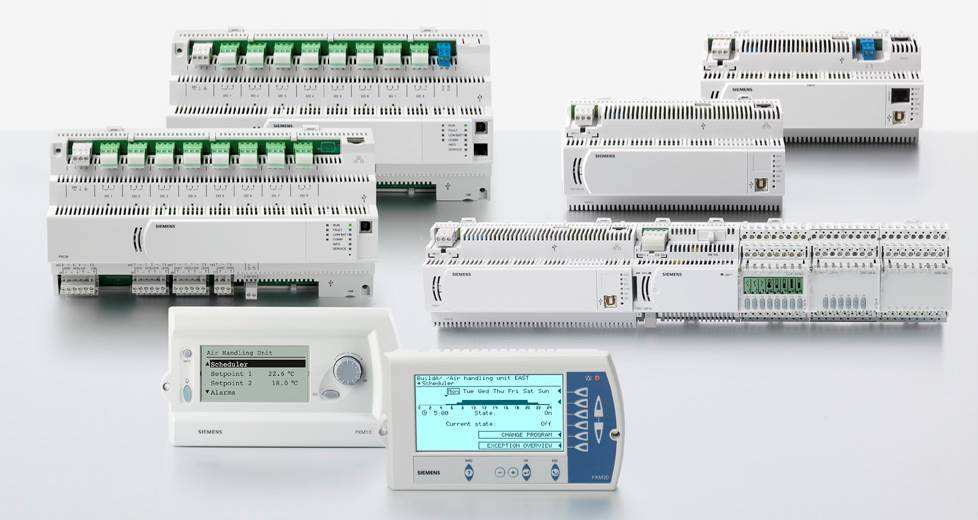

2 Nové V4 PX a TX 2

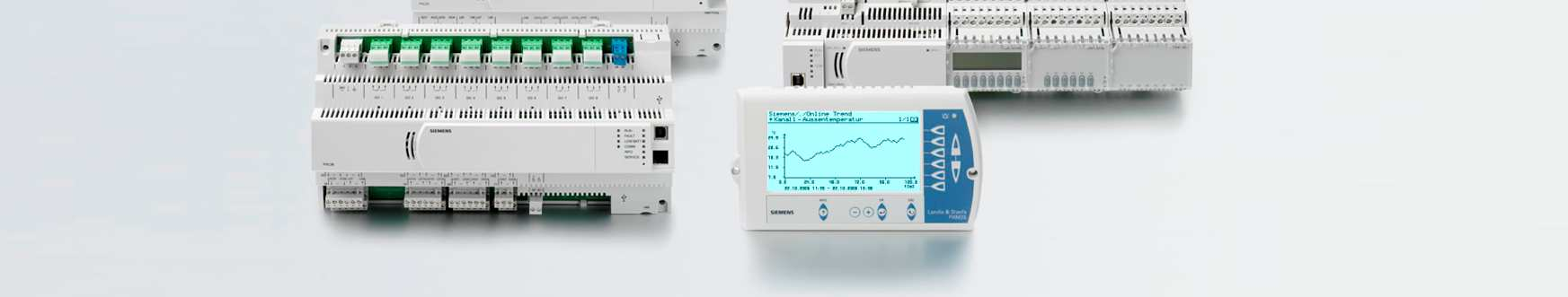

3 Nové V4 Automatizační úroveň PX a TX-IO Stávající HW PX V2.37 zůstává (s novým firmwarem V4) + Nový systémový regulátor pro LonWorks + Nové podstanice PX + Nový TX OPEN modul + Nový TX-IO Modul 3 Overview

4 V4 Nové modulární podstanice PX Nové podstanice s rozhraním modulové sběrnice pro přímé připojení modulů TX-IO (není nutný TXB1.PBUS) Komunikace BACnet po IP nebo LonTalk, 2 základní typy podstanic PX : PXC100.D (LonTalk), PXC100-E.D (IP) max. 200 Datových bodů PXC200.D (LonTalk), PXC200-E.D (IP) max. 350 Datových bodů Rozšiřující moduly pro web server a dálkový přístup (modem) PXA40- Montáž do rozvaděče na standardní DIN lištu (společně s TX-I/O moduly) Podpora standardu BACnet rev 1.5, profily B-BC, možnost uložení zdrojového programu v podstanici Hlavní výhody Jednodušší uvedení do provozu Niží náklady na rozvaděč díky jednodušší montáži Vyšší výkon a rychlejší přenos dat Knihovna aplikací s novými funkcemi pro úsporu energie BACnet / IP nebo BACnet / LonTalk PXC100/ 200.D PXC100/ 200-E.D PXA40- Web server, dálkový přístup 4

5 V4 Nové systémové regulátory pro LonWorks Integrace regulátorů místností RXC a cizích přístrojů kompatibilních s LonWorks Integrace 60 nebo 120 přístrojů LonWorks Podpora standardních LNS Toolů (LonMaker, NL220) a vlastního toolu pro LonWorks RXT10.3 Montáž do rozvaděče na standardní DIN lištu Podpora standardu BACnet rev 1.5, profily B-BC, možnost uložení zdrojového programu Nahrazuje PXR11, PXR12 BACnet / IP nebo BACnet / LonTalk Rozšiřující moduly PXX-L11: Pro 60 přístrojů PXX-L12: Pro 120 přístrojů Hlavní výhody Nižší náklady díky rozhraní Ethernet (není potřeba router ) Vyšší výkon HW rychlejší obnova dat Vyšší flexibilita díky podpoře různých standardních SW nástrojů Jednoduchá a efektivní integrace přístrojů LonWorks Systémové regulátory PXC00-E.D: BACnet / IP PXC00.D: BACnet / LonTalk LonWorks 5

6 V4 Nový Měřící modul TX-I/O Typ TXM1.8P 8 vstupů pro odporové články, individuálně konfigurovatelných pro měření odporu nebo teploty : Pt100 4 vodičové Ni 1000; Pt1000, T1, Odporové vysílače, 2 vodičové LED indikace - signál / porucha 6

7 V4 Modul pro prodloužení modulové sběrnice TXA1.IBE V prodeji již od 12/2008 Umožňuje prodloužení modulové sběrnice TX-I/O : Podpora vzdálených TX-I/O modulů Vzdálenost: 2 segmenty, každý max. 200m Kopíruje topologii dřívější sběrnice P-Bus (snadná náhrada starších modulů PTM ) V každé vzdálené řadě se instaluje modul TXA1.IBE Hlavní výhody Úspora nákladů díky vzdáleným I/O modulům žádný další regulátor Úspora nákladů díky vyšší flexibilitě Žádné další náklady na engineering 7 Max. 200m Max. 200m

8 V4 Nová platforma pro systémovou integraci - TXI1.OPEN Platforma pro integraci cizích systémů a přístrojů do řídícího systému budov : Komunikace přes modulovou sběrnici Rozhraní RS232 / RS485 pro integraci cizích systémů/přístrojů Rozhraní USB pro diagnostiku a download I/O OPEN aplikací a pro konfiguraci Integrace do 100 datových bodů Připravené firemní aplikace pro Modbus / SED2 / M-bus Možnost vývoje vlastních aplikací TXI1.OPEN Modbus Hlavní výhody Vysoká flexibilita Efektivnější engineering / uvedení do provozu Jednoduchá integrace cizích systemů / přístrojů 8
