AGE MONITOR Manuál OBSAH:

Transkript

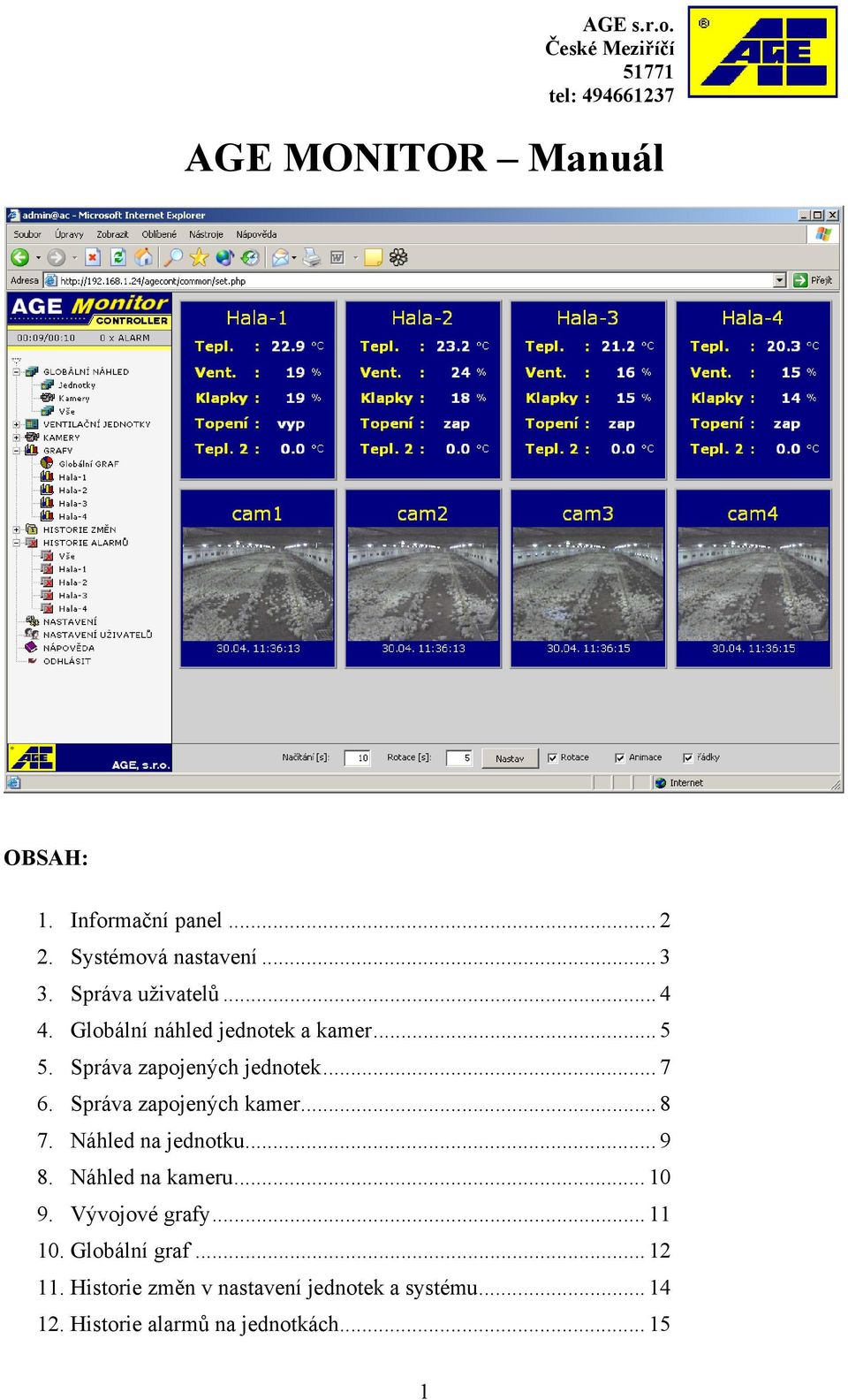

1 AGE s.r.o. České Meziříčí tel: AGE MONITOR Manuál OBSAH: 1. Informační panel Systémová nastavení Správa uživatelů Globální náhled jednotek a kamer Správa zapojených jednotek Správa zapojených kamer Náhled na jednotku Náhled na kameru Vývojové grafy Globální graf Historie změn v nastavení jednotek a systému Historie alarmů na jednotkách

2 1. Informační Panel Pod logem AGE MONITOR se nachází informační panel, který zobrazuje: - stáří zobrazených hodnot/periodu načítání nových hodnot - - počet alarmových jednotek v systému Hlavní nabídka: Globální náhled Přehled nejdůležitějších údajů ze všech jednotek na celé farmě. Jednotky Detailní informace a správa všech zapojených jednotek. Podrobnosti o případných alarmech. Grafy Pro každou jednotku si můžete nechat zobrazit průběh sledovaných hodnot v čase. Historie změn Seznam změn v nastavení jednotlivých jednotek a systému. Historie alarmů Seznam probíhajících a ukončených alarmů. Parametry Nastavení voleb systému, síťování, dispečinku. Správa uživatelů Vytváření uživatelů s jejich právy, změny hesla, jazyka. Odhlášení Ukončení práce. 2

3 2. Systémová nastavení Maximální stáří dat [v sek.] Pokud jsou poslední hodnoty z jednotky starší, je na jednotce vyhlášen alarm. Spustit Worker Zapíná a vypíná čtení hodnot z jednotek. Com Port číslo Číslo sériového portu, ke kterému jsou jednotky připojeny Interval zápisu do historie [v sek.] Interval [s] určuje, jak často se mají pořizovat záznamy o průběhu sledovaných hodnot na jednotkách. Id farmy Jmenovka farmy pro dispečink Jazyk při přihlašování Jazyk úvodní obrazovky Max zaplnění disku [50-90 %] Prevence úplného zaplnění disku počítače na farmě. Po překročení meze se nejstarší záznamy z historie smažou, aby bylo místo pro nové. Síťové nastavení Nastavení síťové karty počítače na farmě. Po překonfigurování přestane být systém dostupný na staré adrese a do prohlížeče budete muset zadat novou adresu. Pokud se spletete v nastavení, původní hodnoty se dají obnovit restartem počítače. Dispečink Přidejte do seznamu IP adresy všech dispečinků, na které chcete pravidelně hlásit bezproblémový chod. Pokud dispečink zjistí, že se systém nehlásí v pravidelných intervalech, vyhlásí poplach. Uložit nastavení Systémové nastavení a nastavení dispečinku se dá uložit do souboru pro budoucí použití. Nahrát nastavení Současné hodnoty systémového nastavení a dispečinku se přepíší hodnotami ze souboru. Nastav čas Stisknutím tlačítka se otevře kalendář, kde je možno nastavit datum a čas na řídícím serveru. Vedle tlačítka se zobrazuje aktuální čas. 3

4 3. Správa uživatelů V tabulce naleznete seznam existujících uživatelů. Jméno Přihlašovací jméno uživatele. Je vhodné používat 'Jméno.Příjmení'. Profil Určuje pravomoci uživatele: pozorovatel - může prohlížet hodnoty na jednotkách, historie, grafy farmář - prohlížení a nastavování jednotek, historie, grafy manažer - prohlížení a nastavování jednotek, historie, grafy, zakládání a správa uživatelů, správa parametrů systému Jazyk Jazyková mutace pro uživatele Heslo Možnost změnit heslo vybraného uživatele. Uprav Umožní editaci parametrů vybraného uživatele. Pro potvrzení stiskněte tlačítko uložit. Smazat Stiskem křížku odstraníte daného uživatele. Vytvořit uživatele Spustí proces vytvoření nového uživatele. Nastavte jeho parametry a stiskem tlačítka uložit potvrďte jeho vytvoření. Změna hesla Tlačítko slouží pro změnu hesla právě přihlášeného uživatele. Změna jazyka Rychlá změna jazyka celého prostředí a to bez nutnosti odlogování. 4

5 4. Globální Náhled jednotek a kamer V sekci globální náhled nejprve zvolíte, zda chcete pozorovat jednotky, kamery nebo obojí zároveň. Naleznete zde přehled nejdůležitějších údajů ze všech jednotek na celé farmě a také náhledové obrázky z jednotlivých kamer. Údaje z jednotek a kamer se pravidelně obnovují po uplynutí stanovené doby. Stáří zobrazených hodnot a čas zbývající do načtení nových hodnot vidíte v šedém informačním pruhu umístěném v levém horním rohu obrazovky přímo pod logem AGE MONITOR. Když se na nějaké jednotce vyskytne alarm, změní se její podkladová barva na červenou. Také pozadí obrazovky zčervená, a to i v případě, že se zrovna nedíváte na globální náhled. Ovládání: Klávesy '+' a '-' úplně napravo v numerické části klávesnice zvětšují a zmenšují velikost náhledových okének jednotek a kamer. Po dvojitém kliknutím myší na náhledové okénko budete přesměrováni na detailní informace jednotky popřípadě kamery. V dolní liště lze v sekundách nastavit časový interval, po jehož uplynutí se automaticky načtou nové hodnoty ze všech jednotek a kamer na farmě. Po zadání počtu sekund je třeba nové nastavení potvrdit klávesou Enter popřípadě tlačítkem Nastav. Pokud se na obrazovku nevejdou všechna náhledová okénka, zapne se rotace. To znamená, že po uplynutí nastavené doby se okénka posunují tak, že se postupně zobrazí všechny. Chycením myší lze s jednotkami posouvat manuelně nahoru a dolů. Pokud máte na vaší myši kolečko, můžete s jednotkami pohybovat i tímto kolečkem. Při jakémkoli takovémto zásahu se automatická rotace vypne, aby vám náhledové okénko, na které se díváte, samo neodjelo.automatickou rotaci znovu zapnete zatržením položky 'Rotovat'. 5

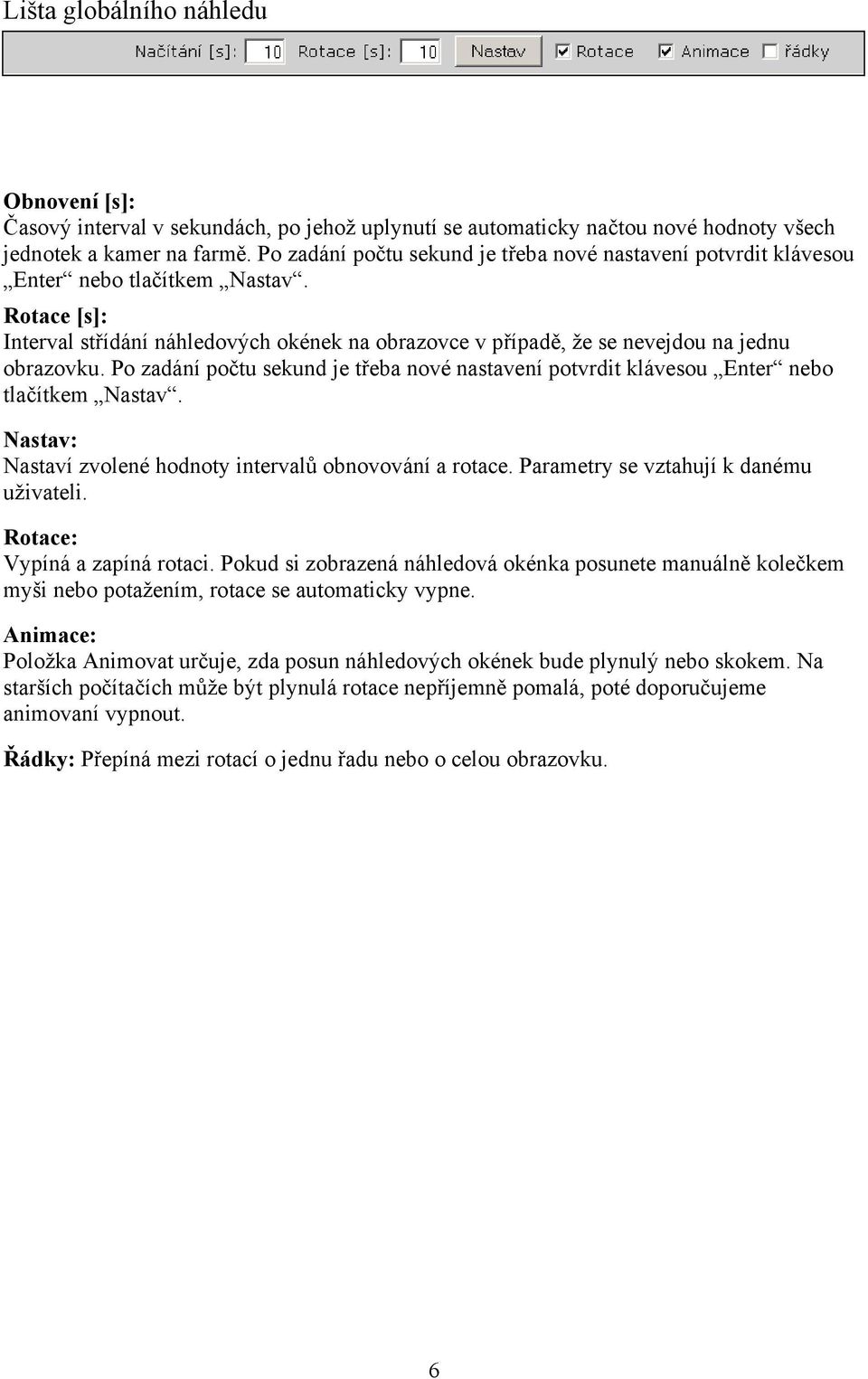

6 Lišta globálního náhledu Obnovení [s]: Časový interval v sekundách, po jehož uplynutí se automaticky načtou nové hodnoty všech jednotek a kamer na farmě. Po zadání počtu sekund je třeba nové nastavení potvrdit klávesou Enter nebo tlačítkem Nastav. Rotace [s]: Interval střídání náhledových okének na obrazovce v případě, že se nevejdou na jednu obrazovku. Po zadání počtu sekund je třeba nové nastavení potvrdit klávesou Enter nebo tlačítkem Nastav. Nastav: Nastaví zvolené hodnoty intervalů obnovování a rotace. Parametry se vztahují k danému uživateli. Rotace: Vypíná a zapíná rotaci. Pokud si zobrazená náhledová okénka posunete manuálně kolečkem myši nebo potažením, rotace se automaticky vypne. Animace: Položka Animovat určuje, zda posun náhledových okének bude plynulý nebo skokem. Na starších počítačích může být plynulá rotace nepříjemně pomalá, poté doporučujeme animovaní vypnout. Řádky: Přepíná mezi rotací o jednu řadu nebo o celou obrazovku. 6

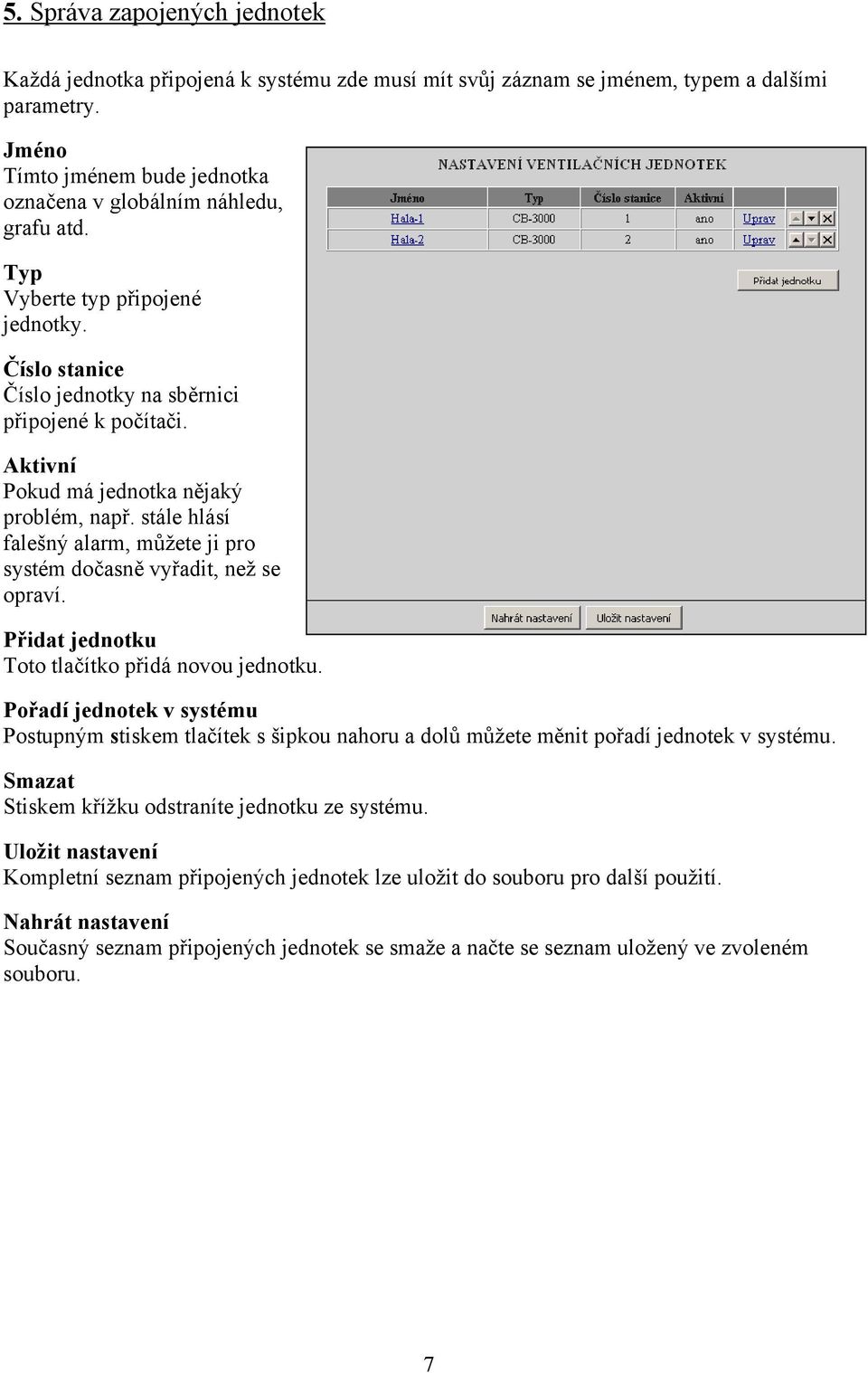

7 5. Správa zapojených jednotek Každá jednotka připojená k systému zde musí mít svůj záznam se jménem, typem a dalšími parametry. Jméno Tímto jménem bude jednotka označena v globálním náhledu, grafu atd. Typ Vyberte typ připojené jednotky. Číslo stanice Číslo jednotky na sběrnici připojené k počítači. Aktivní Pokud má jednotka nějaký problém, např. stále hlásí falešný alarm, můžete ji pro systém dočasně vyřadit, než se opraví. Přidat jednotku Toto tlačítko přidá novou jednotku. Pořadí jednotek v systému Postupným stiskem tlačítek s šipkou nahoru a dolů můžete měnit pořadí jednotek v systému. Smazat Stiskem křížku odstraníte jednotku ze systému. Uložit nastavení Kompletní seznam připojených jednotek lze uložit do souboru pro další použití. Nahrát nastavení Současný seznam připojených jednotek se smaže a načte se seznam uložený ve zvoleném souboru. 7

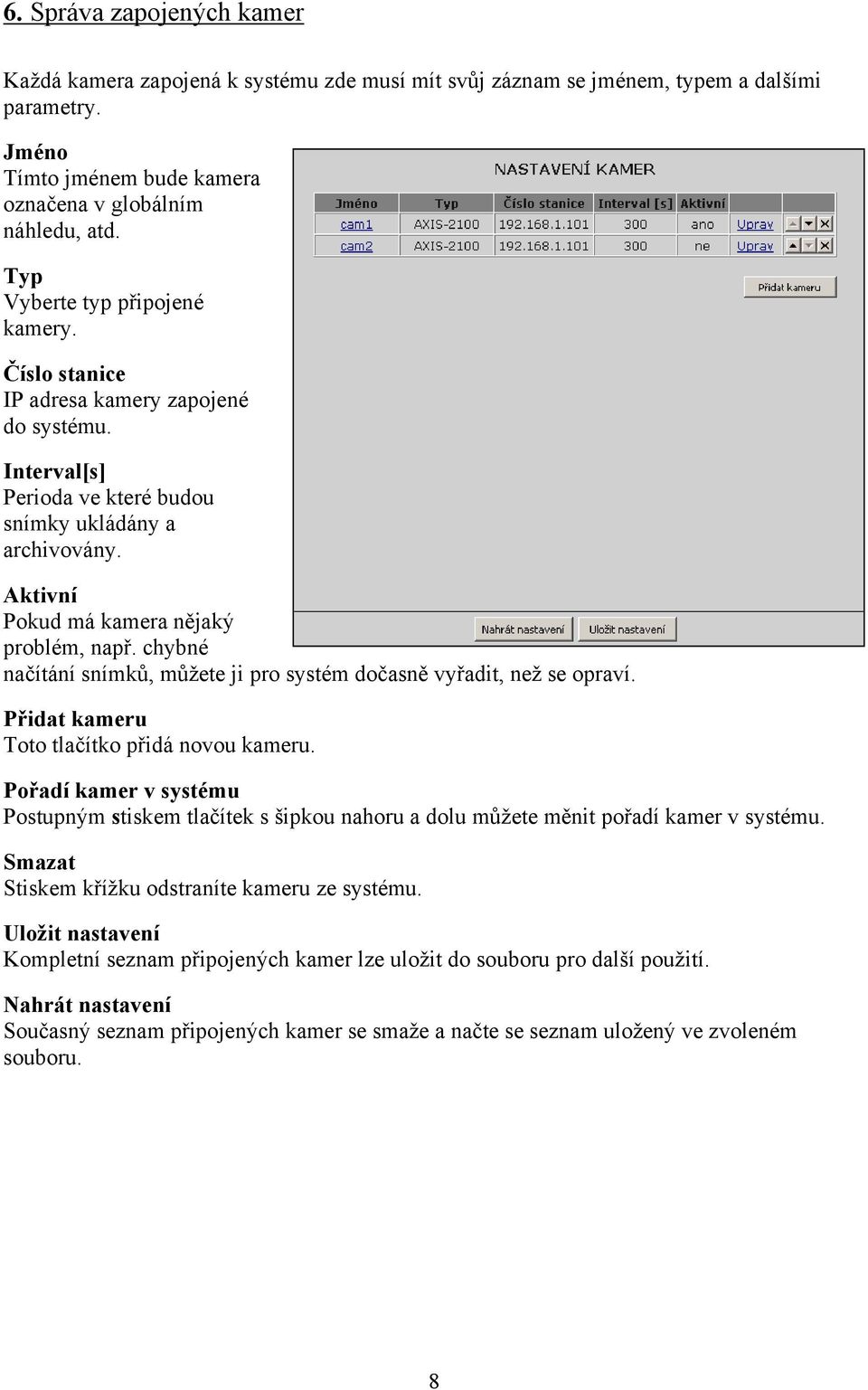

8 6. Správa zapojených kamer Každá kamera zapojená k systému zde musí mít svůj záznam se jménem, typem a dalšími parametry. Jméno Tímto jménem bude kamera označena v globálním náhledu, atd. Typ Vyberte typ připojené kamery. Číslo stanice IP adresa kamery zapojené do systému. Interval[s] Perioda ve které budou snímky ukládány a archivovány. Aktivní Pokud má kamera nějaký problém, např. chybné načítání snímků, můžete ji pro systém dočasně vyřadit, než se opraví. Přidat kameru Toto tlačítko přidá novou kameru. Pořadí kamer v systému Postupným stiskem tlačítek s šipkou nahoru a dolu můžete měnit pořadí kamer v systému. Smazat Stiskem křížku odstraníte kameru ze systému. Uložit nastavení Kompletní seznam připojených kamer lze uložit do souboru pro další použití. Nahrát nastavení Současný seznam připojených kamer se smaže a načte se seznam uložený ve zvoleném souboru. 8

9 7. Náhled na jednotku Informační panel v horní části Zde se zobrazují aktuální hodnoty z jednotky(teplota, ventilace, klapky, teplota2, topení, alarmy). Pod informačním panelem se v případě alarmu zobrazuje jeho popis. Klávesnice Funkčně shodná s jednotkou CBi2006, až na tlačítko 'Chyba', které zde pozbývá významu a funkce. Po stisku tlačítek se kurzor umístí do pole, kde můžete zadat novou hodnotu zvoleného parametru. Nastavení První sloupec slouží k zadávání nových hodnot daného parametru jednotky. Aktuální hodnota parametru je v druhém sloupci. Hodnoty se aktualizují po uplynutí zvoleného času, stejně jako v případě globálního náhledu. Provedené změny potvrďte stiskem tlačítka Nastav nebo klávesou Enter. Poté vyčkejte a zkontrolujte, zda se příští nově načtená hodnota v pravém sloupci shoduje s hodnotou, kterou jste žádali. Pokud podržíte kurzor myši nad konkrétním políčkem v prvním sloupci, objeví se povolené rozmezí hodnoty tohoto parametru. Nahrát nastavení Kompletní sada parametrů může být uložena na disk. Po stisknutí tohoto tlačítka vyberete soubor a načtete z něj nastavení všech parametrů. Změnu je třeba potvrdit následným stiskem tlačítka Nastav nebo klávesou Enter. Uložit nastavení Současné nastavení všech parametrů jednotky se uloží do souboru. Smazat Vyčistí formulář hodnot. Nastav Provede odeslání nastavených parametrů na jednotku. 9

10 8. Náhled na kameru Zobrazovací panel Tento hlavní objekt zobrazuje zaznamenané snímky z vybrané kamery. V horním modrém pruhu vidíte název přehrávané kamery. Dolní pruh informuje o čase pořízení přehrávaného snímku. Posuvný bar s ovládáním Slouží k manuálnímu posuvu mezi snímky a to v intervalu nastaveném na spodní liště. Při uchopení jezdce a jeho následném puštění je zobrazen časově nejbližší snímek. Levá a pravá okrajová šipka slouží k posuvu po jednotlivých snímcích. Šipky "dopředu","stop" a "zpět" Pomocí těchto tlačítek spustíte automatické sekvenční přehrávání dopředu nebo zpět. Pomocí prostředního tlačítka "stop" přehrávání zastavíte. Posuvný jezdec rychlosti přehrávání Slouží k nastavení rychlosti přehrávání v automatickém sekvenčním módu. Tlačítko "Živě" Po stisknutí tohoto tlačítka se zobrazí okno s živým přenosem z příslušné kamery. Přehrávání probíhá s maximální rychlostí (až 10 snímků za sekundu). Spodní lišta - ovládání výběru Období V prvním kroku je nutné vybrat období, pro které budou přehrány sekvence z příslušné kamery. Výběr období je nutné potvrdit tlačítkem "Ukaž". Pouze Alarmy Pří tomto výběru budou přehrávány pouze alarmové snímky. Ukaž Slouží k potvrzení výběru období pro které budou přehrávány sekvence snímků. Uložit obrázek Uloží aktuální obrázek na Vámi vybrané místo na disku. 10

11 9. Vývojové grafy Pro zvolenou jednotku lze zobrazit najednou průběh až tří sledovaných hodnot v čase. Pro každou ze tří barev vyberte konkrétní veličinu která Vás zajímá. Tlačítka s datumy určují zobrazené období a jejich stiskem otevřete kalendář pro výběr. Ukaž. Načte nový graf podle zvolených požadavků. Ulož graf Uložení zobrazeného grafu na disk jako obrázek ve formátu jpg. Export Uloží hodnoty na jejichž základě byl graf vygenerován. Formát souboru je csv (např. lze zpracovat v programu Excel) 11

12 10. Globální Graf Globální graf slouží jako celkový přehled o vývoji teploty ve všech stájích za posledních n hodin. Každé jednotce náleží jeden řádek. V prostřed tohoto řádku vidíte bar, který zobrazuje rozsah teploty za posledních n hodin vzhledem k hlídanému rozsahu. Prostřední hodnota v tomto baru udává cílovou teplotu nastavenou na jednotce. Políčko v pravé části s označením t zobrazuje vypočítanou maximální hodinovou změnu za požadované období. V hranatých závorkách je hlídané maximum vzhledem k této hodnotě. K editaci hlídaných hodnot se dostanete pomocí tlačítka na konci řádku příslušné jednotky. Perioda [h]: Udává časový úsek v hodinách, ve kterém jsou hodnoty hlídány. Časový úsek je počítán od aktuálního času zpět. Po zadání periody je třeba nové nastavení potvrdit klávesou Enter nebo tlačítkem Nastav. Načítání [min]: Časový interval v minutách, po jehož uplynutí se automaticky načtou nové hodnoty od všech jednotek na farmě. Po zadání počtu minut je třeba nové nastavení potvrdit klávesou Enter nebo tlačítkem Nastav. Rotace [s]: Interval střídání řádek na obrazovce, pokud jich je tolik, že se nevejdou na jednu obrazovku. Po zadání počtu sekund je třeba nové nastavení potvrdit klávesou Enter nebo tlačítkem Nastav. Nastav: Stiskem se nastaví zvolené hodnoty intervalů obnovování a rotace. Také se uloží nastavení parametrů rotace. 12

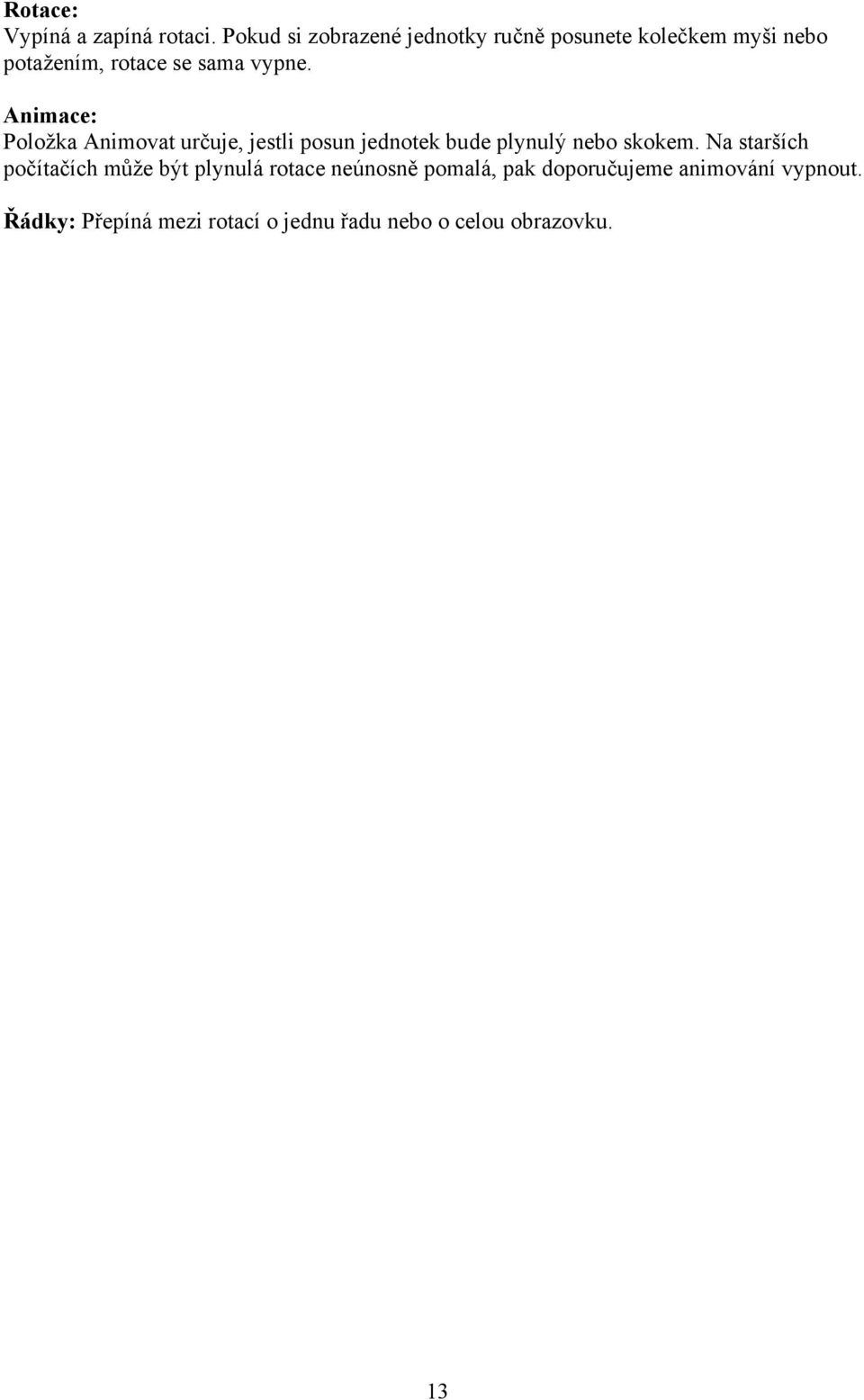

13 Rotace: Vypíná a zapíná rotaci. Pokud si zobrazené jednotky ručně posunete kolečkem myši nebo potažením, rotace se sama vypne. Animace: Položka Animovat určuje, jestli posun jednotek bude plynulý nebo skokem. Na starších počítačích může být plynulá rotace neúnosně pomalá, pak doporučujeme animování vypnout. Řádky: Přepíná mezi rotací o jednu řadu nebo o celou obrazovku. 13

14 11. Historie změn v nastavení jednotek a systému Historie změn slouží k prohlížení a export záznamů o manipulaci s jednotlivými jednotkami a systémem. Uživatel získá kompletní přehled o změnách, které v rámci systému proběhly. Jméno Jméno jednotky, která byla konfigurována. Uživatel Uživatel, který změnu provedl. Datum Datum, kdy ke změně došlo. Položka Jaká veličina se měnila. Stará Stará hodnota. Nová Cílová hodnota. Zobrazit jednotky Zda zobrazovat změny jen u určité jednotky nebo všechny v daném období. Období Jsou zobrazeny změny, které proběhly v přednastaveném období. Po stisku tlačítka se objeví kalendář umožňující změnu počátku a konce období. Ukaž Seznam se obnoví podle zadaných kriterií. 14

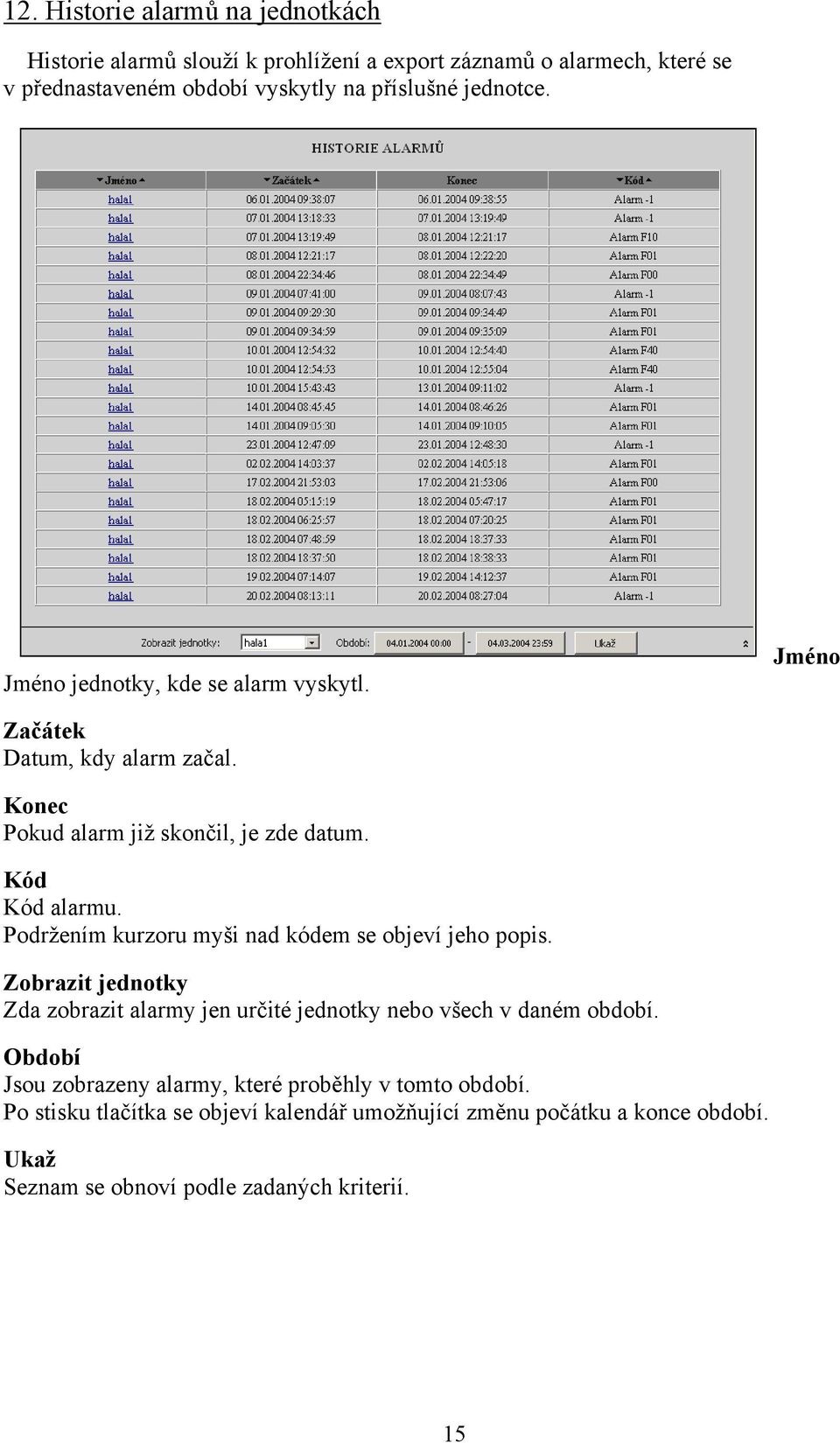

15 12. Historie alarmů na jednotkách Historie alarmů slouží k prohlížení a export záznamů o alarmech, které se v přednastaveném období vyskytly na příslušné jednotce. Jméno jednotky, kde se alarm vyskytl. Jméno Začátek Datum, kdy alarm začal. Konec Pokud alarm již skončil, je zde datum. Kód Kód alarmu. Podržením kurzoru myši nad kódem se objeví jeho popis. Zobrazit jednotky Zda zobrazit alarmy jen určité jednotky nebo všech v daném období. Období Jsou zobrazeny alarmy, které proběhly v tomto období. Po stisku tlačítka se objeví kalendář umožňující změnu počátku a konce období. Ukaž Seznam se obnoví podle zadaných kriterií. 15
