PROFIL SPOLEČNOSTI ÚVODEM DICOM, spol. s r. o. KONTAKTY Sokolovská Uherské Hradiště Česká republika

Transkript

1

2

3 PROFIL SPOLEČNOSTI i ÚVODEM KONTAKTY Vážení zákazníci, katalog, který dostáváte do rukou jsme koncipovali tak, aby jste v něm nalezli všechny důležité informace umožňující udělat si představu o nabízených výrobcích. Kromě vyobrazení jednotlivých souprav a komponentů taktické komunikace a rozšiřujícího příslušenství obsahuje i minimální kompletace zajišťující základní funkce a provoz, různé varianty provedení a stručnou specifikaci, popis funkce a některé důležité provozní vlastnosti. Věříme, že Vám katalog poslouží k získání potřebných informací. Práce na vývoji komunikačních prostředků pokračují a katalog bude o další novinky postupně doplňován. V případě Vaší potřeby podrobnějších informací o výrobcích i připravovaných novinkách se můžete obrátit na naše obchodní oddělení. Ochotně a rádi Vám tyto informace poskytneme. Vedení DICOM, spol. s r. o. Uherské Hradiště DICOM, spol. s r. o. Sokolovská Uherské Hradiště Česká republika Tel.: Fax: Obchodní oddělení (OBO) Ing. Libor Mikl, vedoucí Petr Maděra, obch. referent obo@dicom.mesit.cz DICOM, spol. s r. o. DICOM je společnost, která vyvíjí a vyrábí vysoce spolehlivé výrobky pro významné vládní instituce, jako je armáda a policie, stejně jako pro obchodní organizace v oblasti leteckého průmyslu a služeb. V současnosti DICOM nabízí úplný sortiment špičkových výrobků pro hlasovou a datovou komunikaci, časoměrnou techniku a speciální elektroniku pro letecký průmysl. Výrobky DICOM jsou vyvíjeny vlastním oddělením vývoje a ve spolupráci s předními světovými firmami v oboru. Výrobky DICOM se vyznačují vysokou kvalitou, spolehlivostí a odolností a jsou úspěšně používány ve více než 20 zemích světa. Mezi hlavní přednosti společnosti DICOM patří důkladná znalost systémů, díky které může náročným zákazníkům nabídnout kompletní sortiment výrobků a služeb. DICOM, spol. s r. o. je dceřinou společností akciové společnosti MESIT holding, která byla založena v roce 1993 na struktuře původní firmy, zabývající se vývojem a výrobou palubní letecké elektroniky již od roku Na tuto úspěšnou dlouholetou tradici vývoje a výroby elektroniky pro speciální použití navazuje DICOM od roku 1993 jako samostatná firma

4 ii NOVINKY RUČNÍ EPM RADIOSTANICE RF23 Ruční vícepásmová EPM radiostanice se zvýšenou odolností vůči readioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk. RF23 doplňuje řadu radiostanic systému RF20 a je tedy z hlediska hlasového a datového spojení zcela kompatibilní se všemi radiostanicemi tohoto systému. Nové konstrukční řešení radiostanice umožňuje mimo jiné připojení širokého spektra antén a elektroakustických souprav světových výrobců nebo využití vestavěného přijímače GPS s automatickým odesíláním hlášení o poloze. Podrobnosti najdete v oddílu B1. AUTOMATICKÉ RETRANSLAČNÍ STANOVIŠTĚ AR20 Automatické retranslační stanoviště AR20 slouží zejména ke zvýšení praktického dosahu koncových stanic nebo k realizaci spojení ve značně členitém terénu. Umožňuje automatickou retranslaci ve všech módech provozu se skokovou změnou kmitočtu radiostanic RF20 a RF2050 a v provozech na pevných kmitočtech mezi radiostanicemi odpovídajícími standardu STANAG Podrobnosti najdete v oddílu B3. PŘIJÍMAČE GNSS PRO TRANSFER ČASU A FREKVENCE GTR51, GTR52 GTR51 a GTR52 jsou přijímače GNSS (Global Navigation Satellite System) určené pro transfer času a frekvence. Podporují kódová i fázová měření s využitím signálů několika systémů v několika frekvenčních kanálech. Díky velké šířce pásma a použití pokročilého zpracování signálu přijímače poskytují i při kódovém měření subnanosekundovou přesnost. Kritické prvky přijímačů jsou umístěny v termostatovaném boxu. Po připojení do lokální sítě nebo internetu je možné přijímače dálkově ovládat a provádět download a upload změřených dat. MOBILNÍ EPM RADIOSTANICE RF2350 Mobilní vícepásmová radiostanice RF2350 se zvýšenou odolností proti radioelektronickému boji je určena pro zástavbu do všech pásových i kolových vozidel a na základnová stanoviště. Je plně funkčně kompatibilní s radiostanicemi RF13, RF20, RF23 a RF2050 ve všech hlasových a datových provozech. RF2350 umožňuje automatické odesílání GPS dat (G-track) v módech kmitočtového skákání na pozadí hlasové nebo datové komunikace. Odesílané pozičně-lokační informace (PLI) mohou být snadno zobrazeny v BMS nebo v obdobných aplikacích. Ke stanici lze připojit audiopříslušenství, které je opatřeno typizovaným konektorem U-229/U (podle MIL-DTL-55116) dalších výrobců. Kompaktní konstrukční řešení stanice a její malé rozměry umožňují snadnou modernizaci stávajících mobilních zástaveb. Z hlediska vysokofrekvenčních vlastností a mechanických parametrů je radiostanice srovnatelná s radiostanicí RF2050. Podrobnosti najdete v oddílu B2. PANEL DÁLKOVÉHO OVLÁDÁNÍ RC20 Panel dálkového ovládání je vhodný do zástaveb mobilní radiostanice RF2050, ve kterých je obtížný přístup obsluhy k ovládacím komponentům a indikačním prvkům stanice. RC20 disponuje stejnými ovládacími prvky jako radiostanice a je tedy zabezpečen shodný způsob ovládání. Podrobnosti najdete v oddílu F8. RUČNÍ MIKROFON S OVLÁDÁNÍM RM20 Zařízení je určeno k ovládání ruční radiostanice RF1302E nebo RF20. Kromě základní funkce odposlechu rádiového kanálu, zaklíčování radiostanice a hlasové modulace umožňuje volbu kanálu a skokovou změnu hlasitosti odposlechu. Na LCD displeji se kromě čísla kanálu, kmitočtu nebo názvu sítě zobrazují i příchozí zprávy. Podrobnosti najdete v oddílu F6. Podrobnosti najdete v oddílu H1. NEJAKTUÁLNĚJŠÍ INFORMACE O NOVINKÁCH VČETNĚ KOMPLETNÍHO SORTIMENTU VÝROBKŮ NAJDETE NA

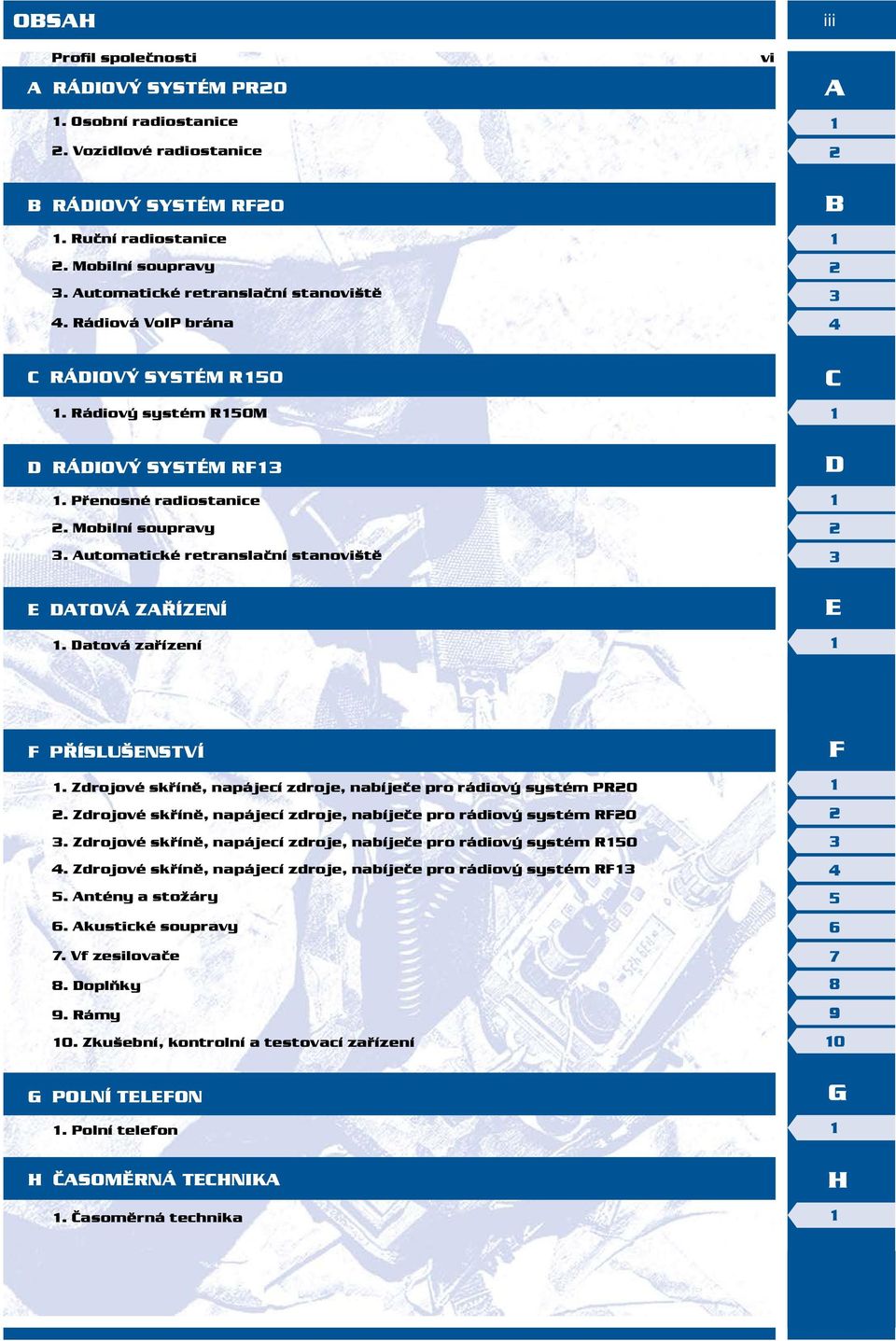

5 OBSAH iii Profil společnosti A RÁDIOVÝ SYSTÉM PR20 vi 1. Osobní radiostanice 2. Vozidlové radiostanice B RÁDIOVÝ SYSTÉM RF20 1. Ruční radiostanice 2. Mobilní soupravy 3. Automatické retranslační stanoviště 4. Rádiová VoIP brána C RÁDIOVÝ SYSTÉM R Rádiový systém R150M D RÁDIOVÝ SYSTÉM RF13 1. Přenosné radiostanice 2. Mobilní soupravy 3. Automatické retranslační stanoviště E DATOVÁ ZAŘÍZENÍ 1. Datová zařízení F PŘÍSLUŠENSTVÍ 1. Zdrojové skříně, napájecí zdroje, nabíječe pro rádiový systém PR20 2. Zdrojové skříně, napájecí zdroje, nabíječe pro rádiový systém RF20 3. Zdrojové skříně, napájecí zdroje, nabíječe pro rádiový systém R Zdrojové skříně, napájecí zdroje, nabíječe pro rádiový systém RF13 5. Antény a stožáry 6. Akustické soupravy 7. Vf zesilovače 8. Doplňky 9. Rámy 10. Zkušební, kontrolní a testovací zařízení G POLNÍ TELEFON 1. Polní telefon H ČASOMĚRNÁ TECHNIKA 1. Časoměrná technika

6 iv OBSAH A RÁDIOVÝ SYSTÉM PR20 A OSOBNÍ RADIOSTANICE... A1-1 Osobní radiostanice PR20... A1-2 Základní souprava osobní radiostanice PR20... A VOZIDLOVÉ RADIOSTANICE... A2-5 Vozidlová radiostanice PR20V... A2-6 Souprava vozidlové radiostanice PR20V... A2-7 Jednotka bezdrátového rozhraní VICM A2-8 Souprava jednotky bezdrátového rozhraní VICM A2-9 B RÁDIOVÝ SYSTÉM RF20 B RUČNÍ RADIOSTANICE... B1-1 Ruční EPM radiostanice RF23... B1-2 Základní souprava ruční EPM radiostanice RF23... B1-4 Ruční EPM radiostanice RF1302E... B1-5 Základní souprava ruční EPM radiostanice RF1302E... B1-7 Souprava ruční EPM radiostanice RF1302E s prvky pro modulární nosný systém (MNS)... B1-8 Ruční EPM radiostanice RF20... B1-9 Základní souprava ruční EPM radiostanice RF20... B1-11 Souprava ruční EPM radiostanice RF20 s prvky pro modulární nosný systém (MNS)... B1-12 Ruční EPM radiostanice RF1302S... B1-13 Základní souprava ruční EPM radiostanice RF1302S... B MOBILNÍ SOUPRAVY... B2-17 Mobilní souprava RF23M... B2-18 Mobilní souprava RF1302EM... B2-19 Mobilní souprava RF20M... B2-19 Mobilní EPM radiostanice RF B2-20 Soupravy mobilní EPM radiostanice RF B2-23 Mobilní EPM radiostanice RF B2-24 Soupravy mobilní EPM radiostanice RF B2-26 Mobilní EPM radiostanice RF B2-27 Soupravy mobilní EPM radiostanice RF B2-29 Mobilní EPM radiostanice RF13250S... B2-30 Souprava mobilní EPM radiostanice RF13250S... B2-33 EPM příjímač RX B2-34 Souprava EPM přijímače RX B AUTOMATICKÉ RETRANSLAČNÍ STANOVIŠTĚ... B3-37 Automatické retranslační stanoviště AR20... B RÁDIOVÁ VOIP BRÁNA... B4-41 Rádiová VoIP brána RIP23... B4-42 C RÁDIOVÝ SYSTÉM R150 C RÁDIOVÝ SYSTÉM R150M... C1-1 Rádiový systém R150M...C1-2 Souprava přenosné radiostanice R150MP...C1-4 Souprava mobilní radiostanice R150M1...C1-6 Souprava mobilní radiostanice s KV zesilovačem R150M2...C1-8 Souprava mobilní radiostanice R150M3... C1-10 D RÁDIOVÝ SYSTÉM RF13 D PŘENOSNÉ RADIOSTANICE... D1-1 Radiostanice RF13...D1-2 Přenosné soupravy radiostanice RF13...D MOBILNÍ SOUPRAVY... D2-5 Mobilní souprava pro hlídková vozidla RF D2-6 Mobilní soupravy RF D2-8 Mobilní souprava RF1350 ( )... D2-10 Mobilní souprava RF1350 ( )... D2-12 Mobilní souprava RF1350 ( )... D AUTOMATICKÉ RETRANSLAČNÍ STANOVIŠTĚ... D3-17 Automatické retranslační stanoviště AR D3-18 E DATOVÁ ZAŘÍZENÍ E DATOVÁ ZAŘÍZENÍ... E1-1 Rádiový datový expander RDE20... E1-2 Vozidlový adaptér VA20... E1-3 Rádiový modem MD E1-4 Souprava rádiového směrovače RR E1-5 F PŘÍSLUŠENSTVÍ F ZDROJOVÉ SKŘÍNĚ, NAPÁJECÍ ZDROJE, NABÍJEČE PRO RÁDIOVÝ SYSTÉM PR20...F1-3 ZDROJOVÉ SKŘÍNĚ (pro rádiový systém PR20)... F1-4 Zdrojová skříň BP F1-4 Zdrojová skříň PP F1-4 NABÍJEČE (pro rádiový systém PR20)... F1-5 Nabíječ mobilní MC F1-5 Nabíječ stacionární SC F1-5 Malý síťový nabíječ PC F ZDROJOVÉ SKŘÍNĚ, NAPÁJECÍ ZDROJE, NABÍJEČE PRO RÁDIOVÝ SYSTÉM RF20...F2-7 ZDROJOVÉ SKŘÍNĚ (pro rádiový systém RF20)... F2-8 Zdrojová skříň LP F2-8 Zdrojová skříň LP20... F2-8 Držák baterií PP20... F2-9 NABÍJEČE - MOBILNÍ (pro rádiový systém RF20)... F2-10 Nabíječ mobilní NM F2-10 Doplněk pro vozidla MA F2-10 NABÍJEČE - STACIONÁRNÍ (pro rádiový systém RF20)...F2-11 Nabíječ univerzální NU F2-11 Malý síťový nabíječ PC20...F2-11 ADAPTÉRY (pro rádiový systém RF20)... F2-12 Adaptér pro konzervační nabíjení NK F ZDROJOVÉ SKŘÍNĚ, NAPÁJECÍ ZDROJE, NABÍJEČE PRO RÁDIOVÝ SYSTÉM R150...F3-13 ZDROJOVÉ SKŘÍNĚ (pro rádiový systém R150)... F3-14 Zdrojová skříň IB F3-14 NABÍJEČE (pro rádiový systém R150)... F3-15 Nabíječ mobilní MC F3-15 Nabíječ stacionární SC F ZDROJOVÉ SKŘÍNĚ, NAPÁJECÍ ZDROJE, NABÍJEČE PRO RÁDIOVÝ SYSTÉM RF13...F4-17 ZDROJOVÉ SKŘÍNĚ (pro rádiový systém RF13)... F4-18 Zdrojová skříň RF F4-18 Zdrojová skříň RF F4-18 NABÍJEČE - MOBILNÍ (pro rádiový systém RF13)... F4-19 Nabíječ mobilní NM13... F4-19 Rychlonabíječ mobilní RM13... F4-19 Mobilní doplněk DM13... F4-20 NABÍJEČE - STACIONÁRNÍ (pro rádiový systém RF13)... F4-21 Rychlonabíječ RN F4-21 Nabíječ standardní NS13... F4-21 Nabíječ univerzální NU13... F4-22 Nabíječ konzervační NK13... F4-22 Malý síťový nabíječ NJ13... F4-23 Malý síťový nabíječ NJ F4-23

7 OBSAH v SÍŤOVÉ ZDROJE (pro rádiový systém RF13)... F4-24 Síťový zdroj SZ F4-24 Síťový zdroj SZ F ANTÉNY A STOŽÁRY... F5-25 ANTÉNY - PŘENOSNÉ (pro rádiové systémy RF20, RF13)... F5-26 Anténa pásková 0,5 m AS F5-26 Anténa pásková 1,1 m AL F5-26 Anténa pásková 1,5 m AL13... F5-27 Anténa prutová 2 m AL F5-27 ANTÉNY - PŘENOSNÉ (pro radiostanici RF23)... F5-28 Anténa pásková 1,1 m... F5-28 ANTÉNY - PŘENOSNÉ (pro rádiový systém R150M)...F5-29 Prutová KV anténa HV F5-29 Pásková VKV anténa HV F5-29 ANTÉNY - VOZIDLOVÉ (pro rádiový systém PR20)... F5-30 Anténa vozidlová 2,4 GHz... F5-30 Anténa vozidlová 2,4 GHz 0,8 m... F5-30 Anténa vozidlová dvojitá 2,4 GHz 0,9 m... F5-31 ANTÉNY - VOZIDLOVÉ (KV)... F5-32 Anténa mobilní KV 5 m... F5-32 ANTÉNY - VOZIDLOVÉ (VKV)... F5-33 Anténa vozidlová VKV 1,88 m... F5-33 Anténa vozidlová VKV 2,6 m... F5-33 ANTÉNY - VOZIDLOVÉ (UKV)... F5-34 Anténa vozidlová VKV/UKV 1,3 m... F5-34 Anténa vozidlová VKV 1,6 m... F5-34 ANTÉNY - VOZIDLOVÉ (širokopásmové)... F5-35 Anténa vozidlová VKV/UKV 2,7 m... F5-35 ANTÉNY - STACIONÁRNÍ (KV)... F5-36 Drátová KV anténa AK F5-36 Anténa AK F5-36 ANTÉNY - STACIONÁRNÍ (VKV)... F5-37 Anténa závěsná RF F5-37 Anténa dlouhodrátová PD13... F5-37 Anténa DISCON... F5-38 Anténa GROUNDPLANE... F5-38 STOŽÁRY... F5-39 Teleskopický stožár 10 m s navijákem... F5-39 Anténní stožár... F5-39 ANTÉNY - GPS... F5-40 Anténa družicové navigace GPA24... F5-40 Anténa družicové navigace GPA24 (s držákem a krytem)... F5-40 Anténa družicové navigace GPA24 (s tlumivkovým límcem)...f5-40 Anténa družicové navigace GPA24 (s tlumivkovým límcem a krytem)... F5-40 Tlumivkový límec... F5-41 Anténa GPS HV F AKUSTICKÉ SOUPRAVY... F6-43 AKUSTICKÉ SOUPRAVY (pro rádiový systém PR20)..F6-44 Náhlavní souprava HS F6-44 Náhlavní souprava HS200.3 (COBRA)... F6-44 Náhlavní souprava HS200.5 (COBRA)... F6-44 AKUSTICKÉ SOUPRAVY (pro rádiové systémy RF20, RF13)...F6-45 Mikrotelefon RF s ovládáním... F6-45 Mikrotelefon RF bez ovládání... F6-45 Ruční mikrofon s reproduktorem RM F6-46 Ruční mikrofon s ovládáním RM20... F6-46 Ruční mikrofon s ovládáním RM23... F6-47 Náhlavní soupravy RF13.51L/RF13.51R... F6-47 Náhlavní soupravy (VOX) RF13.52L/RF13.52R... F6-47 Aktivní reproduktorová skříňka RS13... F6-48 AKUSTICKÉ SOUPRAVY (pro rádiový systém R150M)... F6-49 Mikrotelefon GA F6-49 Reproduktorová skříňka GA F VF ZESILOVAČE...F7-51 ZESILOVAČE (pro rádiový systém R150M)... F W VKV/UKV kompaktní zesilovač PA3050C... F7-52 KV kompaktní zesilovač 150 W PA3150C... F7-52 Zesilovač KV 150 W PA F7-53 ZESILOVAČE (pro rádiový systém RF13)... F7-54 Zesilovač vf 50 W ZV F DOPLŇKY... F8-55 DOPLŇKY - PROGRAMOVÁNÍ (pro rádiové systémy RF20, RF13)... F8-56 Soupravy plnicího zařízení PK1302, PK20, PK23, PK1302S... F8-56 DOPLŇKY - PROGRAMOVÁNÍ (pro rádiový systém R150M)... F8-57 Souprava plnicího zařízení GP F8-57 Souprava konfiguračního nástroje RNMS F8-57 DOPLŇKY - OVLÁDÁNÍ (pro rádiový systém PR20)... F8-58 Bezdrátové klíčovací tlačítko PTT20... F8-58 DOPLŇKY - OVLÁDÁNÍ (pro rádiový systém RF20)... F8-59 Panel dálkového ovládání RC20... F8-59 Retranslační jednotka RU20... F8-59 DOPLŇKY - OVLÁDÁNÍ (pro rádiový systém R150M)... F8-60 Souprava Panelu dálkového ovládání GB F8-60 DOPLŇKY - OVLÁDÁNÍ (pro rádiový systém RF13)... F8-61 Doplněk pro dálkové ovládání a retranslaci DR13... F8-61 Doplněk pro retranslaci DR F8-61 DOPLŇKY - NAVIGAČNÍ PŘIJÍMAČE (pro rádiový systém RF20)... F8-62 Přijímač GPS pro rádiový systém RF20 GPR23... F8-62 VF DOPLŇKY (pro rádiový systém R150M)... F8-63 Anténní ladicí jednotka AT F8-63 VF DOPLŇKY (pro rádiový systém RF13)... F8-64 Vysokofrekvenční filtr AF13... F RÁMY... F9-65 RÁMY (pro rádiový systém RF20)... F9-66 RÁMY (pro rádiový systém R150M)... F9-67 RÁMY (pro rádiový systém RF13)... F9-68 RÁMY - MONTÁŽNÍ DOPLŇKY... F ZKUŠEBNÍ, KONTROLNÍ A TESTOVACÍ ZAŘÍZENÍ...F10-71 ZKUŠEBNÍ, KONTROLNÍ A TESTOVACÍ ZAŘÍZENÍ (pro rádiový systém RF13)... F10-72 Kontrolní zařízení KZ13... F10-72 Tester zdrojových skříní ZB13... F10-73 G POLNÍ TELEFON G POLNÍ TELEFON... G1-1 Analogový polní telefon TPA97...G1-2 H ČASOMĚRNÁ TECHNIKA H ČASOMĚRNÁ TECHNIKA... H1-1 Aparatura pro porovnávání časových stupnic GTR50...H1-2 Přijímač GNSS pro transfer času a frekvence GTR51...H1-3 Přijímač GNSS pro transfer času a frekvence GTR52...H1-4

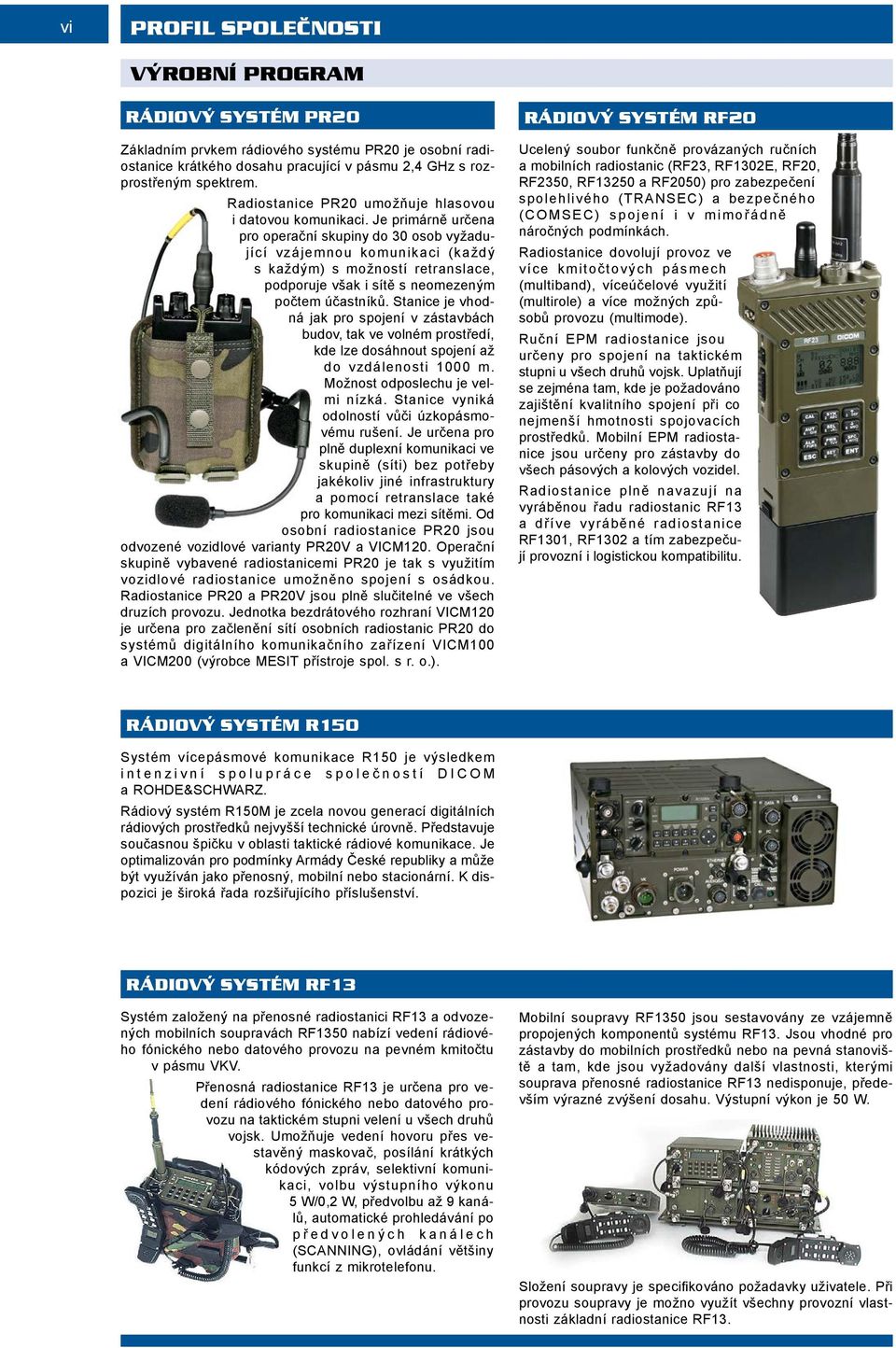

8 vi PROFIL SPOLEČNOSTI VÝROBNÍ PROGRAM RÁDIOVÝ SYSTÉM PR20 RÁDIOVÝ SYSTÉM RF20 Základním prvkem rádiového systému PR20 je osobní radiostanice krátkého dosahu pracující v pásmu 2,4 GHz s rozprostřeným spektrem. Radiostanice PR20 umožňuje hlasovou i datovou komunikaci. Je primárně určena pro operační skupiny do 30 osob vyžadující vzájemnou komunikaci (každý s každým) s možností retranslace, podporuje však i sítě s neomezeným počtem účastníků. Stanice je vhodná jak pro spojení v zástavbách budov, tak ve volném prostředí, kde lze dosáhnout spojení až do vzdálenosti 1000 m. Možnost odposlechu je velmi nízká. Stanice vyniká odolností vůči úzkopásmovému rušení. Je určena pro plně duplexní komunikaci ve skupině (síti) bez potřeby jakékoliv jiné infrastruktury a pomocí retranslace také pro komunikaci mezi sítěmi. Od osobní radiostanice PR20 jsou odvozené vozidlové varianty PR20V a VICM120. Operační skupině vybavené radiostanicemi PR20 je tak s využitím vozidlové radiostanice umožněno spojení s osádkou. Radiostanice PR20 a PR20V jsou plně slučitelné ve všech druzích provozu. Jednotka bezdrátového rozhraní VICM120 je určena pro začlenění sítí osobních radiostanic PR20 do systémů digitálního komunikačního zařízení VICM100 a VICM200 (výrobce MESIT přístroje spol. s r. o.). Ucelený soubor funkčně provázaných ručních a mobilních radiostanic (RF23, RF1302E, RF20, RF2350, RF13250 a RF2050) pro zabezpečení spolehlivého (TRANSEC) a bezpečného (COMSEC) spojení i v mimořádně náročných podmínkách. Radiostanice dovolují provoz ve více kmitočtových pásmech (multiband), víceúčelové využití (multirole) a více možných způsobů provozu (multimode). Ruční EPM radiostanice jsou určeny pro spojení na taktickém stupni u všech druhů vojsk. Uplatňují se zejména tam, kde je požadováno zajištění kvalitního spojení při co nejmenší hmotnosti spojovacích prostředků. Mobilní EPM radiostanice jsou určeny pro zástavby do všech pásových a kolových vozidel. Radiostanice plně navazují na vyráběnou řadu radiostanic RF13 a dříve vyráběné radiostanice RF1301, RF1302 a tím zabezpečují provozní i logistickou kompatibilitu. RÁDIOVÝ SYSTÉM R150 Systém vícepásmové komunikace R150 je výsledkem intenzivní spolupráce společností DICOM a ROHDE&SCHWARZ. Rádiový systém R150M je zcela novou generací digitálních rádiových prostředků nejvyšší technické úrovně. Představuje současnou špičku v oblasti taktické rádiové komunikace. Je optimalizován pro podmínky Armády České republiky a může být využíván jako přenosný, mobilní nebo stacionární. K dispozici je široká řada rozšiřujícího příslušenství. RÁDIOVÝ SYSTÉM RF13 Systém založený na přenosné radiostanici RF13 a odvozených mobilních soupravách RF1350 nabízí vedení rádiového fónického nebo datového provozu na pevném kmitočtu v pásmu VKV. Přenosná radiostanice RF13 je určena pro vedení rádiového fónického nebo datového provozu na taktickém stupni velení u všech druhů vojsk. Umožňuje vedení hovoru přes vestavěný maskovač, posílání krátkých kódových zpráv, selektivní komunikaci, volbu výstupního výkonu 5 W/0,2 W, předvolbu až 9 kanálů, automatické prohledávání po předvolených kanálech (SCANNING), ovládání většiny funkcí z mikrotelefonu. Mobilní soupravy RF1350 jsou sestavovány ze vzájemně propojených komponentů systému RF13. Jsou vhodné pro zástavby do mobilních prostředků nebo na pevná stanoviště a tam, kde jsou vyžadovány další vlastnosti, kterými souprava přenosné radiostanice RF13 nedisponuje, především výrazné zvýšení dosahu. Výstupní výkon je 50 W. Složení soupravy je specifikováno požadavky uživatele. Při provozu soupravy je možno využít všechny provozní vlastnosti základní radiostanice RF13.

9 PROFIL SPOLEČNOSTI vii DATOVÁ ZAŘÍZENÍ Rádiový datový expander RDE20 nabízí uživateli možnost snazšího využití vestavěných datových služeb rádiových systémů PR20 a RF20 a jejich vzájemné propojování. Vozidlový adaptér VA20 zabezpečuje mechanické upevnění bloku rádiového datového expanderu RDE20 a zároveň zpřístupňuje jednotlivá komunikační rozhraní. Rádiový datový modem MD13.1 spolu s rádiovým směrovačem RR150 se po integraci do rádiových systémů podílí na vytváření rádiových datových sítí. Rádiový datový modem MD13.1 umožňuje rádiový přenos dat rychlostí 16 kbit/s prostřednictvím radiostanic RF13 na pevném kmitočtu či jinými FM radiostanicemi s pásmem efektivně přenášených kmitočtů 20 Hz až 9000 Hz. Rádiový modem je dodáván ve verzi přímá linka (P2P) nebo jako síťová varianta (Net). Rádiový směrovač RR150 realizuje přenos dat rádiovým kanálem v pásmu krátkých vln. POLNÍ TELEFON Analogový polní telefon TPA97 umožňuje komunikaci po klasické analogové telefonní lince. Odolná konstrukce jej předurčuje pro nasazení v nejnáročnějších podmínkách. ČASOMĚRNÁ TECHNIKA Přístroje k porovnávání času a kmitočtu prostřednictvím systému GPS nachází uplatnění v metrologii nebo jako součást komunikačních a měřicích systémů. Aparatura pro porovnávání časových stupnic GTR50 slouží k porovnávání času a kmitočtu prostřednictvím systému GPS metodou Common View. Přijímač podporuje jak kódová, tak fázová měření. Přijímače GNSS (Global Navigation Satellite System) GTR51 a GTR52 jsou určeny pro transfer času a frekvence. Podporují kódová i fázová měření s využitím signálů několika systémů v několika frekvenčních kanálech. Díky velké šířce pásma a použití pokročilého zpracování signálu přijímače poskytují i při kódovém měření subnanosekundovou přesnost. Po připojení do lokální sítě nebo internetu je možné přijímače dálkově ovládat a provádět download a upload změřených dat. PŘÍSLUŠENSTVÍ Zdrojové skříně, nabíječe, antény, zesilovače, náhlavní soupravy, zkušební a kontrolní zařízení, rámy a celá řada doplňků (plnicí zařízení, vysokofrekvenční filtry, mobilní interkomy, doplňky pro retranslaci).

10 viii PROFIL SPOLEČNOSTI SYSTÉM ŘÍZENÍ KVALITY Společnost DICOM, spol. s r. o. má zavedený a udržovaný systém kvality, zabezpečující pokrytí plánovaných a systematických činností, které jsou nezbytné k uspokojení stanovených potřeb zákazníka. Systém musí zajistit, aby výrobky a služby dodávané společností plnily požadavky kvality očekávané zákazníkem. Společnost má prověřen systém kvality od renomovaných auditorů. Prověrky podle normy ISO 9001:2008 resp. ČSN EN ISO 9001:2009 provedli auditoři LLOYD S REGISTER EMEA a vydali pro DICOM Certificate No: PRA Na základě auditu podle standardu NATO AQAP 2110, Českého obranného standardu ČOS a ČSN EN ISO 9001:2009 vydal Úřad pro obrannou standardizaci, katalogizaci a státní ověřování jakosti (ÚřOSKSOJ) pro DICOM OSVĚDČENÍ. Ministerstvo obrany České republiky vydalo podle předpisů Odboru vojenského letectví a na základě provedeného auditu OSVĚDČENÍ/APPROVAL CERTIFICATE číslo: MAA 039 k výrobě výrobků vojenské letecké techniky. Úřad pro civilní letectví České republiky vydal OPRÁVNĚNÍ/ APPROVAL CERTIFICATE číslo: CZ.21G.0006 k výrobě letadlových částí a zařízení podle EASA Part 21, Section A, Subpart G. PŘÍSTUP K UTAJOVANÝM INFORMACÍM Společnost DICOM, spol. s r. o. je certifikována Národním bezpečnostním úřadem České republiky k přístupu k utajovaným informacím do stupně utajení TAJNÉ, včetně informací NATO. TECHNOLOGIE DICOM Extrémní podmínky, ve kterých jsou výrobky DICOM používány, vyžadují vysokou technickou a technologickou úroveň aplikovanou v jednotlivých etapách vývoje, výroby, testování a zkoušení. Použití výpočetní techniky s výkonnými softwarovými prostředky v oblastech vývoje a konstrukce umožňuje rychle reagovat na speciální požadavky zákazníka při zachování vysoké kvality výrobků. Výrobní činnosti jsou organizovány jak pro výrobu funkčních vzorků a prototypů, tak pro následnou sériovou výrobu. Mechanické díly jsou vyráběny na strojích pracujících s přesností potřebnou pro dílce speciální techniky. Ve výrobě jsou využity vlastní obráběcí a tvářecí stroje, číslicově řízené frézky, elektroerozivní obrábění, popisovací laser. Převážná část plošných spojů je osazována součástkami SMD na osazovacích automatech linky plošné montáže. Víceúčelový osazovací automat moderní konstrukce umožňuje simultánní osazování různých typů desek. Zařízení má vlastní autodiagnostický systém a jednotlivé kroky osazovacího procesu jsou statisticky vyhodnocovány. Výbavu pracoviště doplňují poloautomaty a zařízení pro kontrolu a opravy. Osazení plošných spojů klasickými součástkami je prováděno ručně. Technologicky náročná je výroba kabelových spojů, která není reálná bez využití speciálních tepelných nožů a pinzet, mechanických a pneumatických zamačkávacích kleští a horkovzdušných pistolí.

11 PROFIL SPOLEČNOSTI ix Součástí průběhu a finalizace výroby je oživování a testování jednotlivých částí i hotových výrobků. Výkonnost zkušebních zařízení vlastní konstrukce zajišťuje vysokou produktivitu práce a umožňuje plynulé testování a nastavování požadovaných parametrů. Flexibilita a univerzálnost je předurčuje i pro využití v servisních střediscích a externích dílnách. Každý výrobek je ve vlastní zkušebně podrobován komplexu funkčních a mechanicko-klimatických zkoušek, namáhání teplem, chladem, vlhkostí, sníženým tlakem a přetlakem, vibracemi a rázy. 100 % výrobků je před dodávkou zahořováno v mezních teplotách ve funkčním stavu. Výstupní kontrola, prováděná na automatizovaných pracovištích umožňuje komplexní prověření výrobků před konečnou kontrolou, kterou provádí zástupce pro státní ověřování jakosti. Součástí uceleného procesu výroby je technologie balení výrobku před expedicí, která je schopná zajistit mechanickou, ale i klimatickou odolnost při přepravě zboží k zákazníkovi. Ve všech oblastech jsou respektovány normy systému kvality a ekologické požadavky na ochranu životního prostředí. KONTROLA A ZKOUŠENÍ V průběhu všech fází práce na výrobku, od vývoje přes nákup, výrobu až po prodej a servis, jsou prováděny stanovené kontroly a zkoušky. Pro vlastní proces výroby je prováděna vstupní kontrola a zkoušení nakupovaných součástek a komponentů, kde je třeba ověřit předepsané parametry a zkontrolovat správnost nakupovaných materiálů. Totéž platí u dodávek od kooperujících firem a subdodavatelů. Postup, rozsah a způsob stanovují organizační směrnice a podnikové normy. Mezioperační kontrola a zkoušení se provádí na podsestavách a sestavách v průběhu a na konci výrobního procesu podle technologických postupů, výkresů a podnikových norem, ve speciálních případech podle metodik schválených zákazníkem v technických podmínkách. Výstupní kontrola a zkoušení mají určeny metodiky a požadavky v technických podmínkách, které jsou schváleny a podepsány zákazníkem a realizují se u všech vyrobených kusů. U výrobků určených pro dodávky do armády ČR a OS Slovenské republiky následuje ještě tzv. konečná kontrola. Tuto provádí zástupce pro státní ověřování jakosti a teprve na základě kladného výsledku konečné kontroly je možno uvolnit výrobky k expedici. ZAŠKOLOVÁNÍ, SERVIS VÝROBKŮ DICOM Spokojenost zákazníka s výrobkem je také dána úrovní servisu ze strany výrobce. Součástí poprodejních servisních služeb je technická podpora zákazníka poskytovaná jak při servisních výjezdech organizovaných společností, tak na požadavek zákazníka. Pro tyto účely má DICOM vlastní servisní skupinu. Úkolem této skupiny je provádět opravy a servisní služby, a na základě poznatků z provozu nárokovat konstrukční změny a úpravy pro další zvyšování užitných vlastností výrobků. Pro zákazníky jsou organizovány odborné semináře, přednášky a zaškolování specialistů z řad zákazníka, které se uskutečňují ve společnosti nebo přímo u zákazníka. K zaškolení obsluhy jsou k dispozici podrobné manuály a výukové filmy na CD.

12

13 RÁDIOVÝ SYSTÉM PR20 A1-1 Osobní radiostanice RÁDIOVÝ SYSTÉM PR20

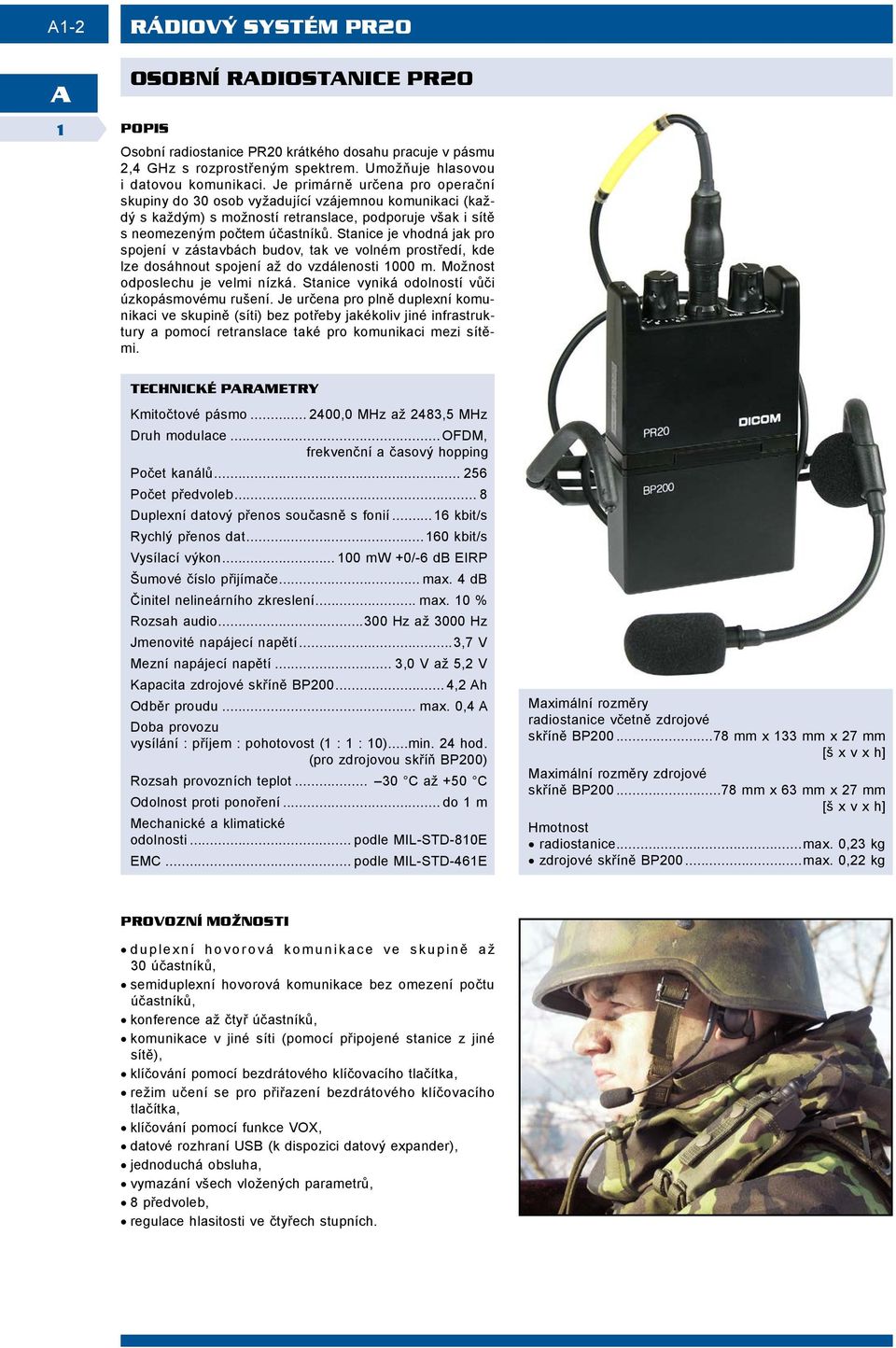

14 A1-2 RÁDIOVÝ SYSTÉM PR20 OSOBNÍ RADIOSTANICE PR20 Osobní radiostanice PR20 krátkého dosahu pracuje v pásmu 2,4 GHz s rozprostřeným spektrem. Umožňuje hlasovou i datovou komunikaci. Je primárně určena pro operační skupiny do 30 osob vyžadující vzájemnou komunikaci (každý s každým) s možností retranslace, podporuje však i sítě s neomezeným počtem účastníků. Stanice je vhodná jak pro spojení v zástavbách budov, tak ve volném prostředí, kde lze dosáhnout spojení až do vzdálenosti 1000 m. Možnost odposlechu je velmi nízká. Stanice vyniká odolností vůči úzkopásmovému rušení. Je určena pro plně duplexní komunikaci ve skupině (síti) bez potřeby jakékoliv jiné infrastruktury a pomocí retranslace také pro komunikaci mezi sítěmi. Kmitočtové pásmo ,0 MHz až 2483,5 MHz Druh modulace... OFDM, frekvenční a časový hopping Počet kanálů Počet předvoleb... 8 Duplexní datový přenos současně s fonií...16 kbit/s Rychlý přenos dat kbit/s Vysílací výkon mw +0/-6 db EIRP Šumové číslo přijímače... max. 4 db Činitel nelineárního zkreslení... max. 10 % Rozsah audio Hz až 3000 Hz Jmenovité napájecí napětí...3,7 V Mezní napájecí napětí... 3,0 V až 5,2 V Kapacita zdrojové skříně BP ,2 Ah Odběr proudu... max. 0,4 A Doba provozu vysílání : příjem : pohotovost (1 : 1 : 10)...min. 24 hod. (pro zdrojovou skříň BP200) Rozsah provozních teplot C až +50 C Odolnost proti ponoření... do 1 m Mechanické a klimatické odolnosti... podle MIL-STD-810E EMC... podle MIL-STD-461E Maximální rozměry radiostanice včetně zdrojové skříně BP mm x 133 mm x 27 mm [š x v x h] Maximální rozměry zdrojové skříně BP mm x 63 mm x 27 mm [š x v x h] Hmotnost radiostanice...max. 0,23 kg zdrojové skříně BP200...max. 0,22 kg PROVOZNÍ MOŽNOSTI duplexní hovorová komunikace ve skupině až 30 účastníků, semiduplexní hovorová komunikace bez omezení počtu účastníků, konference až čtyř účastníků, komunikace v jiné síti (pomocí připojené stanice z jiné sítě), klíčování pomocí bezdrátového klíčovacího tlačítka, režim učení se pro přiřazení bezdrátového klíčovacího tlačítka, klíčování pomocí funkce VOX, datové rozhraní USB (k dispozici datový expander), jednoduchá obsluha, vymazání všech vložených parametrů, 8 předvoleb, regulace hlasitosti ve čtyřech stupních.

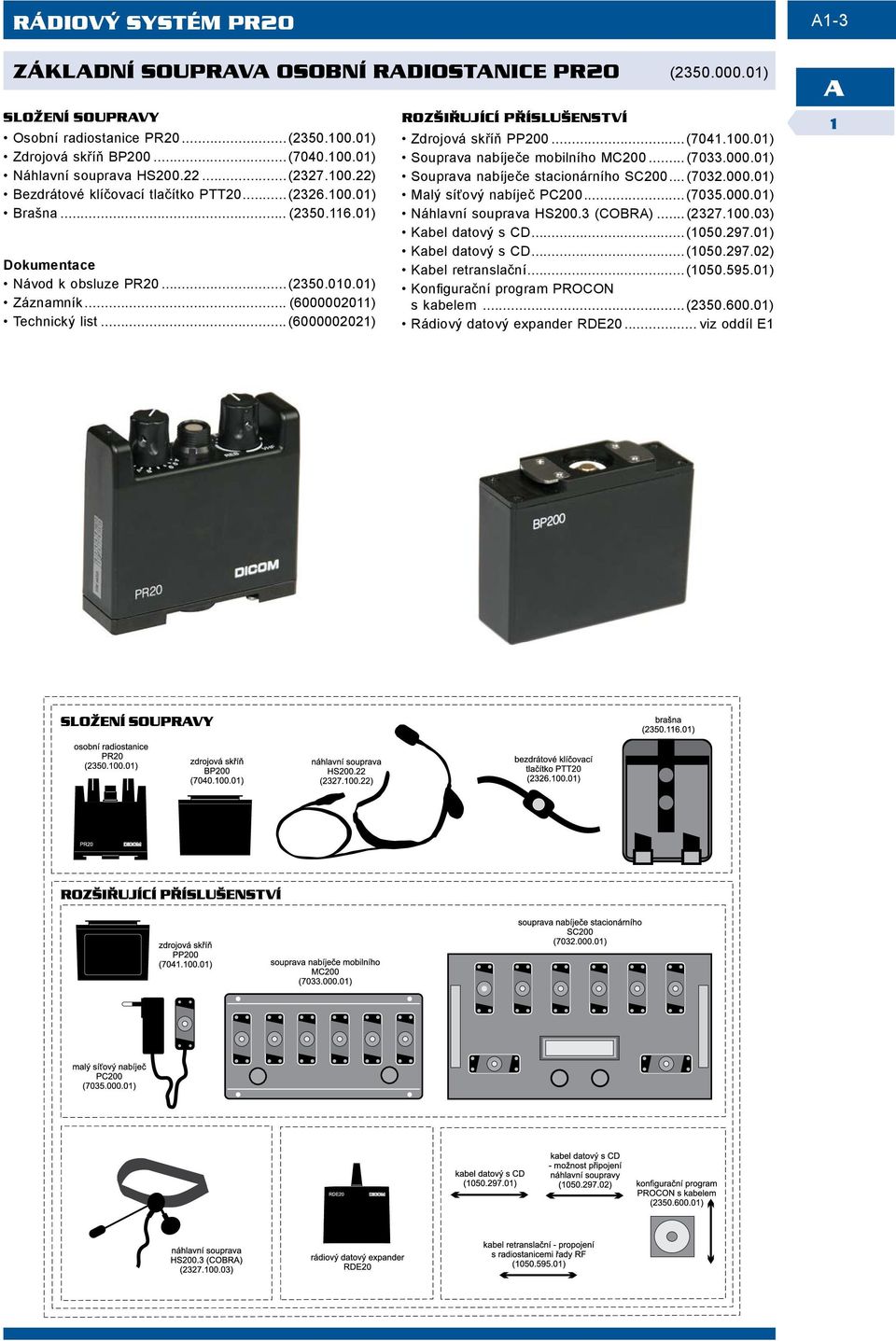

15 RÁDIOVÝ SYSTÉM PR20 A1-3 ZÁKLADNÍ SOUPRAVA OSOBNÍ RADIOSTANICE PR20 ( ) SLOŽENÍ SOUPRAVY Osobní radiostanice PR20...( ) Zdrojová skříň BP200...( ) Náhlavní souprava HS ( ) Bezdrátové klíčovací tlačítko PTT20...( ) Brašna... ( ) Dokumentace Návod k obsluze PR20...( ) Záznamník... ( ) Technický list...( ) ROZŠIŘUJÍCÍ PŘÍSLUŠENSTVÍ Zdrojová skříň PP200...( ) Souprava nabíječe mobilního MC200...( ) Souprava nabíječe stacionárního SC200...( ) Malý síťový nabíječ PC200...( ) Náhlavní souprava HS200.3 (COBRA)...( ) Kabel datový s CD...( ) Kabel datový s CD...( ) Kabel retranslační...( ) Konfigurační program PROCON s kabelem...( ) Rádiový datový expander RDE20... viz oddíl E1

16

17 RÁDIOVÝ SYSTÉM PR20 A2-5 Vozidlové radiostanice

18 A2-6 RÁDIOVÝ SYSTÉM PR20 VOZIDLOVÁ RADIOSTANICE PR20V PR20V je vozidlová radiostanice pro přenos hovoru a dat v pásmu 2,4 GHz. Je obdobou osobní radiostanice PR20, s kterou je plně slučitelná ve všech druzích provozu. Je určena pro pevnou zástavbu do všech druhů vojenských vozidel. Kmitočtové pásmo ,0 MHz až 2483,5 MHz Druh modulace...ofdm, frekvenční a časový hopping Počet kanálů Počet předvoleb... 8 Duplexní datový přenos současně s fonií...16 kbit/s Vysílací výkon... max. 100 mw EIRP Šumové číslo přijímače... max. 4 db Činitel nelineárního zkreslení... max. 10 % Rozsah audio Hz až 3000 Hz Jmenovité napájecí napětí...28 V Mezní napájecí napětí...min. 8 V max. 35 V Odběry proudu radiostanice 12 V...max. 0,12 A 28 V...max. 0,09 A Rozsah provozních teplot C až +50 C Rozsah skladovacích teplot C až +70 C Rozměry radiostanice (bez montážních prvků) mm x 56 mm x 94 mm [š x v x h] Hmotnost radiostanice...max. 1 kg Vodotěsnost... 1 m PROVOZNÍ MOŽNOSTI duplexní hovorová komunikace ve skupině až 30 účastníků, semiduplexní hovorová komunikace bez omezení účastníků, konference až čtyř účastníků, komunikace v jiné síti (pomocí připojené stanice z jiné sítě), klíčování pomocí funkce VOX (v síti PR20), datové rozhraní USB (k dispozici datový expander), jednoduchá obsluha, 8 předvoleb, regulace hlasitosti ve třech stupních.

19 RÁDIOVÝ SYSTÉM PR20 A2-7 SOUPRAVA VOZIDLOVÉ RADIOSTANICE PR20V ( ) SLOŽENÍ SOUPRAVY Vozidlová radiostanice PR20V...( ) Anténa vozidlová 2,4 GHz...( ) - 2 ks Náhlavní souprava HS ( ) Kabel anténní...( ) - 2 ks Kabel napájecí...( ) Dokumentace Návod k obsluze PR20V...( ) Záznamník... ( ) Technický list...( ) ROZŠIŘUJÍCÍ PŘÍSLUŠENSTVÍ Anténa vozidlová 2,4 GHz 0,8 m...( ) - 2 ks Anténa vozidlová dvojitá 2,4 GHz 0,9 m...( ) Kabel anténní...( xx)* - 2 ks Kabel anténní...( xx)* - 2 ks Kabel datový s CD...( ) Konfigurační program PROCON s kabelem...( ) Rádiový datový expander RDE20... viz oddíl E1 * xx délka kabelu v dm

20 A2-8 RÁDIOVÝ SYSTÉM PR20 JEDNOTKA BEZDRÁTOVÉHO ROZHRANÍ VICM120 Jednotka bezdrátového rozhraní VICM120 pracující v pásmu 2,4 GHz je součástí digitálních komunikačních systémů pro vojsková vozidla VICM100 a VICM200 (výrobce MESIT přístroje spol. s r. o.). V rámci těchto systémů zajišťuje spojení mezi osádkou vozidla a výsadkem vybaveným osobními radiostanicemi PR20. Jednotka je určena pro pevnou zástavbu do všech druhů kolových a pásových vozidel. Samostatný provoz jednotky VICM120 není možný. Kmitočtové pásmo ,0 MHz až 2483,5 MHz Druh modulace...ofdm, frekvenční a časový hopping Počet kanálů Počet předvoleb... 4 Vysílací výkon... max. 100 mw +0/-6 db EIRP Šumové číslo přijímače... max. 4 db Jmenovité napájecí napětí...28 V Mezní napájecí napětí... min. 14 V max. 35 V Odběr proudu (při 28 V)...max. 0,09 A Rozsah provozních teplot C až +60 C Rozsah skladovacích teplot C až +70 C Maximální rozměry (bez montážních prvků) mm x 56 mm x 94 mm [š x v x h] Hmotnost...max. 1 kg Vodotěsnost... 1 m PROVOZNÍ MOŽNOSTI hovorová komunikace ve skupině účastníků sítě PR20, programování jednotky přes rozhraní USB, možnost propojení až čtyř VKV stanic připojených k systému VICM, jednoduchá obsluha, 4 předvolby.

21 RÁDIOVÝ SYSTÉM PR20 A2-9 SOUPRAVA JEDNOTKY BEZDRÁTOVÉHO ROZHRANÍ VICM120 ( ) SLOŽENÍ SOUPRAVY Jednotka bezdrátového rozhraní VICM ( ) Anténa vozidlová 2,4 GHz...( ) - 2 ks Kabel anténní VICM (3 m)...( ) - 2 ks Dokumentace Návod k obsluze VICM120...( ) Záznamník... ( ) Technický list...( ) ROZŠIŘUJÍCÍ PŘÍSLUŠENSTVÍ Anténa vozidlová 2,4 GHz 0,8 m...( ) - 2 ks Anténa vozidlová dvojitá 2,4 GHz 0,9 m...( ) Kabel anténní VICM...( xx*) - 2 ks Kabel anténní VICM...( xx*) - 2 ks Kabel datový s CD...( ) Kabel VICM120 VKD ( **) Kabel systémový VLD-1XX***...( YYY***) Konfigurační program PROCON s kabelem...( ) Rádiový datový expander RDE20... viz oddíl E1 *xx délka kabelu v dm ** pro připojení k systému VICM100 *** pro připojení k systému VICM200 XX, YYY: varianta kabelu (délka, zahnutí konektoru)

22

23 RÁDIOVÝ SYSTÉM RF20 B1-1 Ruční radiostanice RÁDIOVÝ SYSTÉM RF20

24 B1-2 RÁDIOVÝ SYSTÉM RF20 RUČNÍ EPM RADIOSTANICE RF23 Ruční vícepásmová EPM radiostanice se zvýšenou odolností proti radioelektronickému boji je určená pro spojení na taktickém stupni velení u všech druhů vojsk. RF23 doplňuje řadu radiostanic systému RF20 a je tedy z hlediska hlasového a datového spojení zcela kompatibilní se všemi radiostanicemi tohoto systému. Od ruční radiostanice RF20 se odlišuje zejména možnostmi připojení standardizovaného příslušenství, které je využíváno jinými výrobci radiostanic antén a elektroakustických souprav. Použitím anténního konektoru typu TNC se podstatně rozšiřuje škála vhodných antén, mimo jiné o výrobky společností RADIALL nebo TRIVAL ANTENNE. Pro připojení typizovaných elektroakustických souprav slouží nízkofrekvenční konektor U-229/U (podle standardu MIL-DTL-55116). Ke konektoru je možné připojit akustická zařízení SONETRONICS, CJ COMPONENT PRODUCTS apod. Radiostanice RF23 disponuje novými doplňky a funkcemi, jako je zabudování vnitřního přijímače GPS s automatickým odesíláním polohového hlášení na pozadí běžné hlasové nebo datové relace - systém G-track. Kmitočtový rozsah... 25,0000 MHz až 145,9875 MHz Jmenovitá vstupní/výstupní impedance Ω Kmitočtová pásma KV... 25,000 MHz až 29,975 MHz VKV I... 30,000 MHz až 108,000 MHz VKV II...117,975 MHz až 140,000 MHz VKV III ,025 MHz až 145,9875 MHz Druh modulace KV... FM VKV I... FM VKV II... AM VKV III... FM Kanálová rozteč KV khz VKV I...25 khz; 12,5 khz; 6,25 khz VKV II khz; 8,33 khz VKV III khz; 12,5 khz Počet pracovních kanálů při rozteči 25 khz KV VKV I VKV II VKV III Počet nastavitelných kanálů Počet monitorovaných kanálů ve všech speciálních módech provozu... 3 (dva nastavitelné, třetí pevný 121,500 MHz) Maximální počet programovatelných sítí... 6 Jmenovité napájecí napětí...7,4 V Mezní napájecí napětí... 6,5 V až 9,5 V Pásmo kmitočtů se speciálními módy provozu... 30,000 MHz až 87,975 MHz Typy speciálních módů provozu FH... frequency hopping DFF...digital fixed frequency FCS... free channel search MIX... mixed operation FH and FCS IFF...iso-fixed frequency Doba počáteční synchronizace...max. 5 s Čas držení stavu synchronizace při vypnuté radiostanici s připojenou zdrojovou skříní... min. 48 h Čas držení stavu synchronizace stanice s odpojenou zdrojovou skříní...min. 50 s Rychlost skákání skoků/s Odběry proudu radiostanice - vysílání (jmenovitý výkon)... 1,6 A - vysílání (snížený výkon)... 0,65 A - vysílání (zvýšený výkon)... 3,2 A - příjem... 0,2 A - pohotovost... 0,18 A Doba provozu (vysílání [2 W] : příjem : pohotovost = 1 : 1 : 10) - s LP min. 14 h - s LP20... min. 26 h PARAMETRY VYSÍLAČE Jmenovitý výkon vysílače FM...2 W Jmenovitý výkon vysílače AM...1 W Snížený výkon vysílače FM...0,2 W Snížený výkon vysílače AM...0,1 W Zvýšený výkon vysílače FM...5 W Potlačení vlastních harmonických... min. 40 db Potlačení parazitních kmitočtů při rozladění > 25 khz... min. 60 db PARAMETRY PŘIJÍMAČE Citlivost přijímače... 0,5 μv při 12 db SINAD Činitel nelineárního zkreslení % Nízkofrekvenční výkon min mw/8 Ω Pásmo efektivně přenášených kmitočtů úzkopásmové audio Hz až 3000 Hz širokopásmové audio Hz až Hz

25 RÁDIOVÝ SYSTÉM RF20 B1-3 MECHANICKÉ VLASTNOSTI A ODOLNOSTI Odolnost pro ponoření... do 1 m Rozsah provozních teplot C až +60 C Rozměry radiostanice se zdrojovou skříní LP mm x 217 mm x 44 mm [š x v x h] Rozměry zdrojové skříně LP mm x 61 mm x 44 mm [š x v x h] LP mm x 95 mm x 45 mm [š x v x h] Hmotnost radiostanice...max. 0,85 kg Hmotnost zdrojové skříně LP max. 0,3 kg LP20...max. 0,45 kg PARAMETRY GPS PŘIJÍMAČE Služba... L1-SPS Počet kanálů DOSAHY Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fonickém provozu otevřenou řečí... 5 km s anténou páskovou 1,1 m PROVOZNÍ MOŽNOSTI a) ve všech druzích provozu automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE); programování provozními daty prostřednictvím soupravy PK23; nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC; odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKV III je (1750 ± 25) Hz; vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice; aktivace prosvětlení displeje a klávesnice; nastavení kontrastu displeje; signalizace velikosti napětí zdrojové skříně; signalizace nastaveného vysílacího výkonu na displeji; provoz pouze příjem s potlačením vysílání; provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem; automatický přechod ze zvýšeného výkonu na jmenovitý při poklesu napájecího napětí; zobrazení servisních informací firmware; jednoduchý způsob ovládání; zobrazení polohy, času a rychlosti na LCD s aktualizací z GPS; konfigurace AF konektoru; monitorování stavu na AF konektoru; dálkové ovládání radiostanice pomocí protokolu PRC20; snadná demontáž antény GPS a připojení externí antény přes SMA konektor; možnost použití brašen pro nosný modulární systém. b) při provozu na pevném kmitočtu předvolba max. 10 kanálů z celého kmitočtového rozsahu, počet předvolených kanálů snížen při obsazení sítěmi FH; simplexní nebo semiduplexní provoz; podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKV II pouze signálový); fonický provoz přes vnitřní maskovač slučitelný s RF13, RF1302, RF1302E, RF13250, RF2050 a RF1301 v pásmu VKV I; vysílání a příjem krátkých kódových zpráv - FLASH s identifikací protistanice; programování parametrů rádiového kanálu z klávesnice; prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech; přenos dat dle MIL-STD (NET); nastavení pracovního kmitočtu po krocích 6,25 khz, 8,33 khz, 25 khz nebo 1 MHz; přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2. c) při provozu FH předvolba max. 6 sítí; provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz; zabezpečený provoz TRANSEC a utajený provoz COMSEC; simplexní nebo semiduplexní provoz se skokovou změnou kmitočtu. kompatibilita provozu s radiostanicemi RF1302, RF1302E, RF2050, RF13250 a radiostanicemi rádiového systému R150M v režimu SECOM-P; volitelný provozní mód kmitočtového skákání - FH, DFF, FCS, MIX a IFF s rychlým přechodem na HLC nebo HLG popř. HLA; navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG; monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním; pozdější vstup do sítě s vyžádáním synchronizace; změna řídící stanice podle situace v síti; odeslání varovného hlášení ke všem účastníkům sítě; prověření vzájemné autorizace; selektivní komunikace MASTER s vybranou podřízenou stanicí; odeslání a příjem krátkých textových zpráv s maximální délkou 156 znaků; příprava, uložení a vyvolání až 10 krátkých textových zpráv; upozornění na ukončení vysílání BREAK IN; vypnutí INTERLEAVING pro komunikaci na hranici spojení; přenos dat s nastavitelnou uživatelskou rychlostí přenosu dat bit/s, 4800 bit/s a 2400 bit/s (P2P). přenos dat dle MIL-STD (NET); G-track, odesílání polohových hlášení rádiovým kanálem.

26 B1-4 RÁDIOVÝ SYSTÉM RF20 ZÁKLADNÍ SOUPRAVA RUČNÍ EPM RADIOSTANICE RF23 ( ) SLOŽENÍ SOUPRAVY Ruční EPM radiostanice RF23...( ) Zdrojová skříň LP20... ( ) Anténa pásková 1,1 m...( ) Brašna lehká prodloužená...( ) Brašna zdroje prodloužená...( ) Brašna soupravy...( ) Dokumentace Návod k obsluze RF23...( ) Krátký návod k obsluze RF23... ( ) Záznamník... ( ) Technický list...( ) ROZŠIŘUJÍCÍ PŘÍSLUŠENSTVÍ Zdrojová skříň LP20...( ) Zdrojová skříň LP ( ) Držák baterií PP20...( ) Nabíječ univerzální NU ( ) Nabíječ mobilní NM ( ) Malý síťový nabíječ PC20...( ) Ruční mikrofon s ovládáním RM23...( ) Souprava plnicího zařízení PK23...( ) Brašna zdroje... ( ) Kabel datový (USB)...( ) Kabel datový (RS232C)...( ) CD pro konfiguraci modemu...( )

27 RÁDIOVÝ SYSTÉM RF20 B1-5 RUČNÍ EPM RADIOSTANICE RF1302E Ruční vícepásmová EPM radiostanice RF1302E se zvýšenou odolností proti radioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk. Radiostanice RF1302E funkčně, konstrukčně a logisticky navazuje na radiostanici RF1302. V porovnání s radiostanicí RF1302 má nastavitelný výstupní výkon až 5 W a umožňuje datové přenosy v provozních módech se skokovou změnou kmitočtu. Provoz stanice je ve všech pásmech a provozních módech plně kompatibilní s mobilní stanicí RF13250, radiostanicemi R150M1 a R150M2 a dále s výjimkou přenosu dat i s radiostanicí RF1302. Na pevných kmitočtech, podle typu zvoleného pásma, umožňuje stanice vést komunikaci s radiostanicemi rádiového systému R150 pracujícími v KV pásmu s kmitočtovou modulací, VKV stanicemi systému RF13 a leteckými stanicemi v prvním leteckém pásmu. Provoz se skokovou změnou kmitočtu (pásmo 30,000 MHz až 87,975 MHz) je kompatibilní s provozy radiostanic systému R150M. Součástí radiostanice RF1302E je softwarový modem pro přenos dat podle standardu MIL-STD Radiostanice je zcela kompatibilní v režimech přenosu dat s RF13250, radiostanicemi RF13 se zesilovači ZM13.1 a ZV13.1 a stanicemi R150M1. Kmitočtový rozsah... 25,0000 MHz až 145,9875 MHz Jmenovitá vstupní/výstupní impedance W Kmitočtová pásma KV... 25,000 MHz až 29,975 MHz VKV I... 30,000 MHz až 108,000 MHz VKV II...117,975 MHz až 140,000 MHz VKV III ,025 MHz až 145,9875 MHz Druh modulace KV... FM VKV I... FM VKV II... AM VKV III... FM Kanálová rozteč KV khz VKV I...25 khz; 12,5 khz; 6,25 khz VKV II khz; 8,33 khz VKV III khz; 12,5 khz Počet pracovních kanálů při rozteči 25 khz KV VKV I VKV II VKV III Počet nastavitelných kanálů Počet monitorovaných kanálů ve všech speciálních módech provozu... 3 (dva nastavitelné, třetí pevný 121,500 MHz) Maximální počet programovatelných sítí... 6 Jmenovité napájecí napětí...7,2 V Mezní napájecí napětí... 6,5 V až 9,5 V Pásmo kmitočtů se speciálními módy provozu... 30,000 MHz až 87,975 MHz Typy speciálních módů provozu FH...secure frequency hopping DFF... secure digital fixed frequency FCS... secure free channel search MIX... secure mixed mode FH and FCS Doba počáteční synchronizace...max. 5 s Čas držení stavu synchronizace při vypnuté stanici s připojenou zdrojovou skříní... min. 48 h Čas držení stavu synchronizace stanice s odpojenou zdrojovou skříní...min. 50 s Rychlost skákání skoků/s Odběry proudu radiostanice - vysílání (jmenovitý výkon)... 1,6 A - vysílání (snížený výkon)... 0,65 A - vysílání (zvýšený výkon)... 3,2 A - příjem... 0,2 A - pohotovost... 0,18 A Doba provozu s LP1302 (vysílání [2 W] : příjem : pohotovost = 1 : 1 : 10). min. 15 h PARAMETRY VYSÍLAČE Jmenovitý výkon vysílače FM...2 W Jmenovitý výkon vysílače AM...1 W Snížený výkon vysílače FM...0,2 W Snížený výkon vysílače AM...0,1 W Zvýšený výkon vysílače FM...5 W Potlačení vlastních harmonických... min. 40 db Potlačení parazitních kmitočtů při rozladění > 25 khz... min. 60 db PARAMETRY PŘIJÍMAČE Citlivost přijímače... 0,5 µv při 12 db SINAD Činitel nelineárního zkreslení % Nízkofrekvenční výkon... min. 200 mw/8 W Pásmo efektivně přenášených kmitočtů úzkopásmové audio...(300 až 3000) Hz širokopásmové audio... (10 až 11000) Hz MECHANICKÉ VLASTNOSTI A ODOLNOSTI Odolnost pro ponoření... do 1 m Rozsah provozních teplot C až +60 C Rozměry radiostanice se zdrojovou skříní LP mm x 217 mm x 44 mm [š x v x h] Rozměry zdrojové skříně LP mm x 61 mm x 44 mm [š x v x h] Rozměry zdrojové skříně LP mm x 95 mm x 45 mm [š x v x h] Hmotnost radiostanice...max. 0,85 kg Hmotnost zdrojové skříně LP max. 0,3 kg Hmotnost zdrojové skříně LP20...max. 0,45 kg
