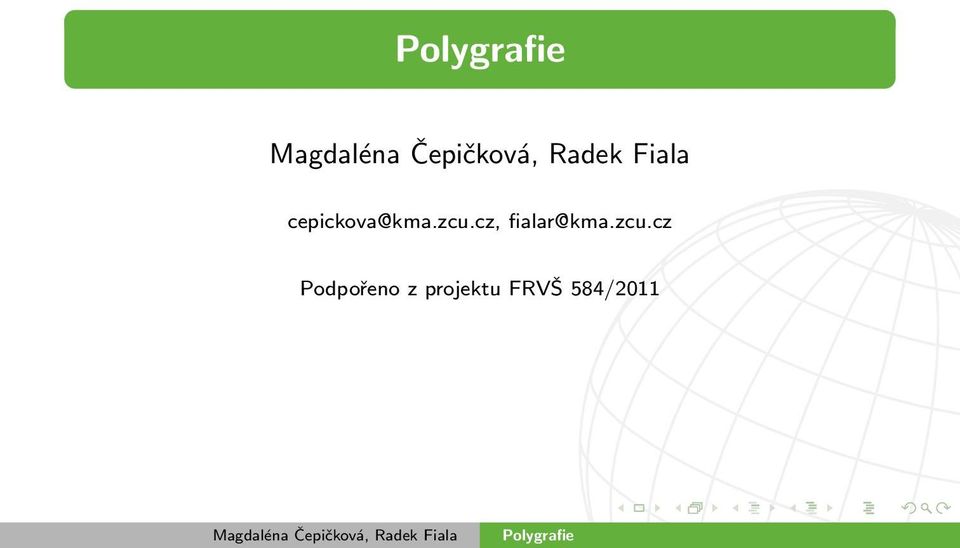

Polygrafie. Magdaléna Čepičková, Radek Fiala. Podpořeno z projektu FRVŠ 584/2011

Transkript

1 Podpořeno z projektu FRVŠ 584/2011

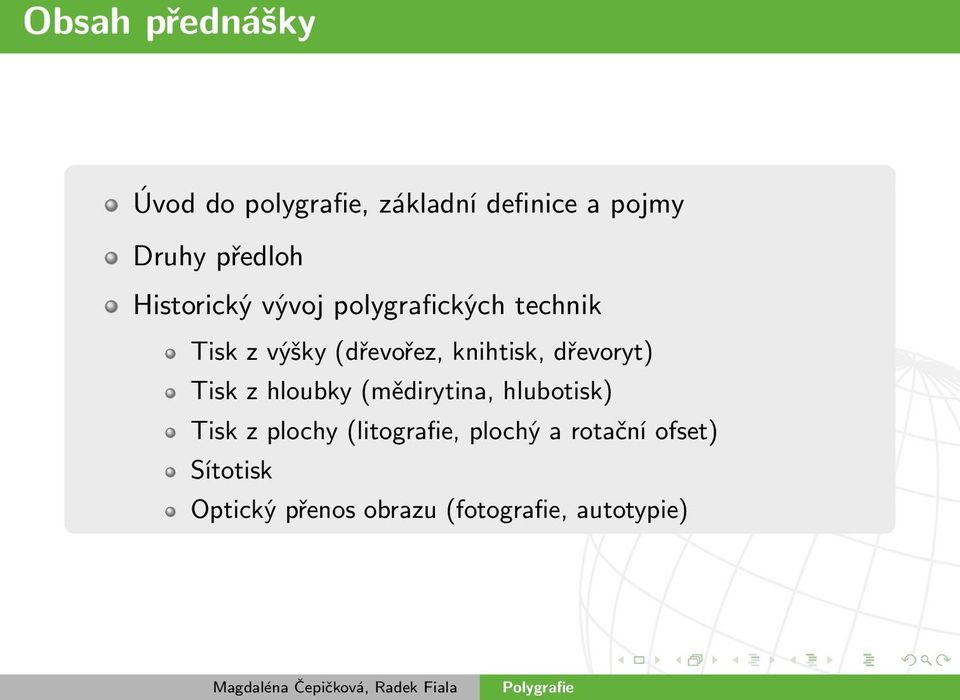

2 Obsah přednášky Úvod do polygrafie, základní definice a pojmy Druhy předloh Historický vývoj polygrafických technik Tisk z výšky (dřevořez, knihtisk, dřevoryt) Tisk z hloubky (mědirytina, hlubotisk) Tisk z plochy (litografie, plochý a rotační ofset) Sítotisk Optický přenos obrazu (fotografie, autotypie)

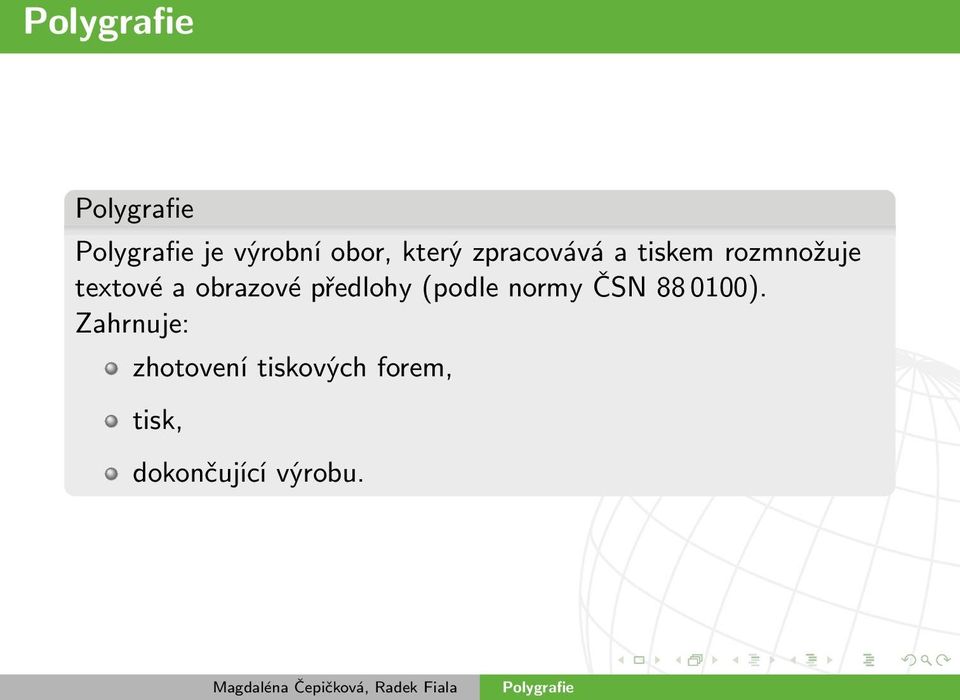

3 je výrobní obor, který zpracovává a tiskem rozmnožuje textové a obrazové předlohy (podle normy ČSN ). Zahrnuje: zhotovení tiskových forem, tisk, dokončující výrobu.

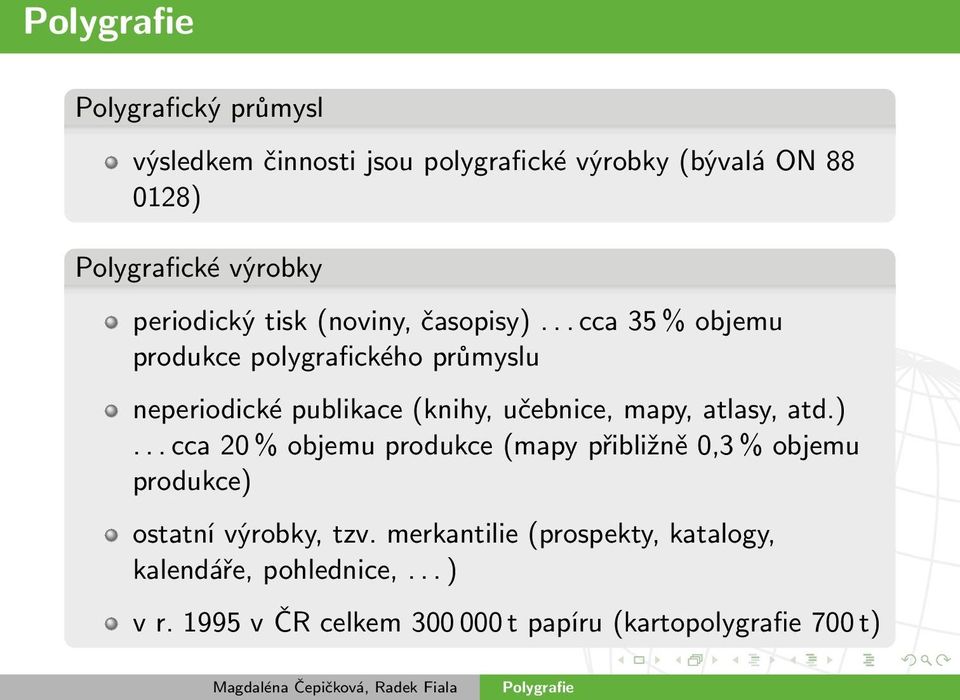

4 Polygrafický průmysl výsledkem činnosti jsou polygrafické výrobky (bývalá ON ) Polygrafické výrobky periodický tisk (noviny, časopisy)... cca 35 % objemu produkce polygrafického průmyslu neperiodické publikace (knihy, učebnice, mapy, atlasy, atd.)... cca 20 % objemu produkce (mapy přibližně 0,3 % objemu produkce) ostatní výrobky, tzv. merkantilie (prospekty, katalogy, kalendáře, pohlednice,... ) v r v ČR celkem t papíru (kartopolygrafie 700 t)

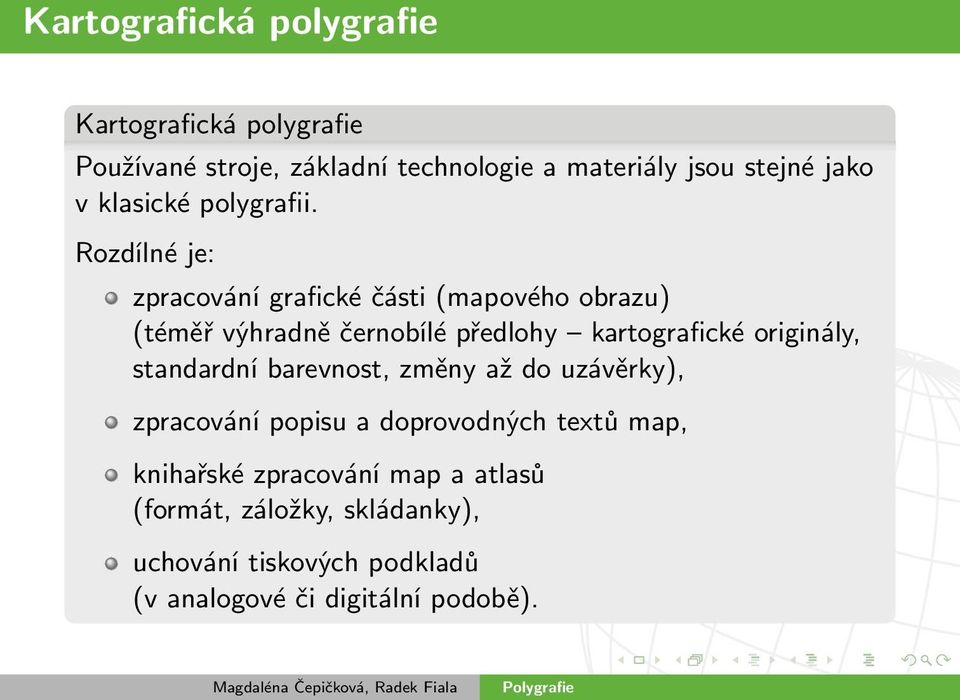

5 Kartografická polygrafie Kartografická polygrafie Používané stroje, základní technologie a materiály jsou stejné jako v klasické polygrafii. Rozdílné je: zpracování grafické části (mapového obrazu) (téměř výhradně černobílé předlohy kartografické originály, standardní barevnost, změny až do uzávěrky), zpracování popisu a doprovodných textů map, knihařské zpracování map a atlasů (formát, záložky, skládanky), uchování tiskových podkladů (v analogové či digitální podobě).

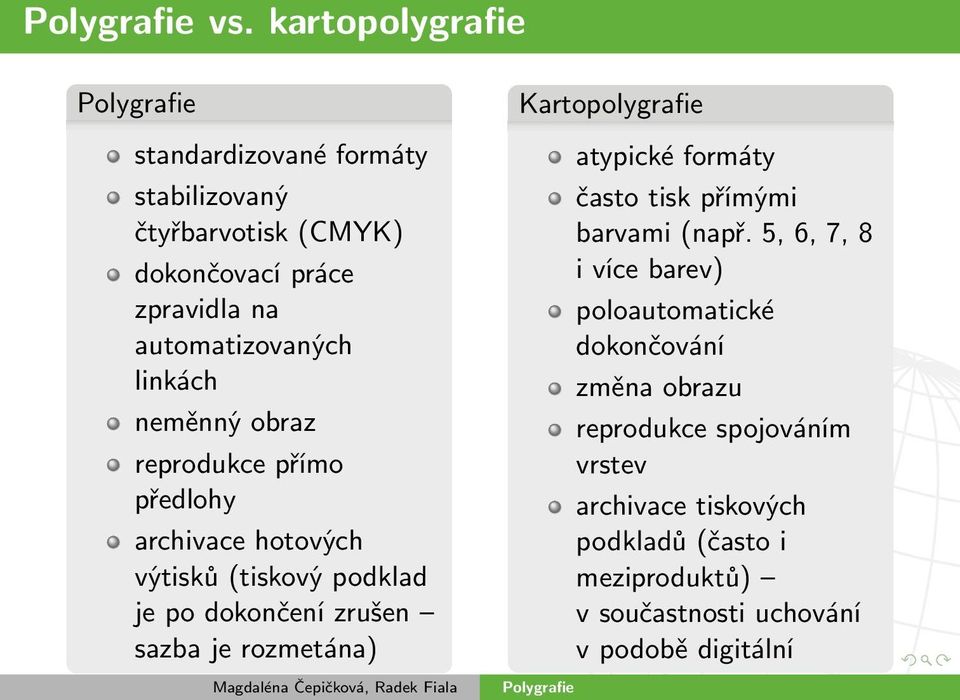

6 vs. kartopolygrafie standardizované formáty stabilizovaný čtyřbarvotisk (CMYK) dokončovací práce zpravidla na automatizovaných linkách neměnný obraz reprodukce přímo předlohy archivace hotových výtisků (tiskový podklad je po dokončení zrušen sazba je rozmetána) Kartopolygrafie atypické formáty často tisk přímými barvami (např. 5, 6, 7, 8 i více barev) poloautomatické dokončování změna obrazu reprodukce spojováním vrstev archivace tiskových podkladů (často i meziproduktů) v součastnosti uchování v podobě digitální

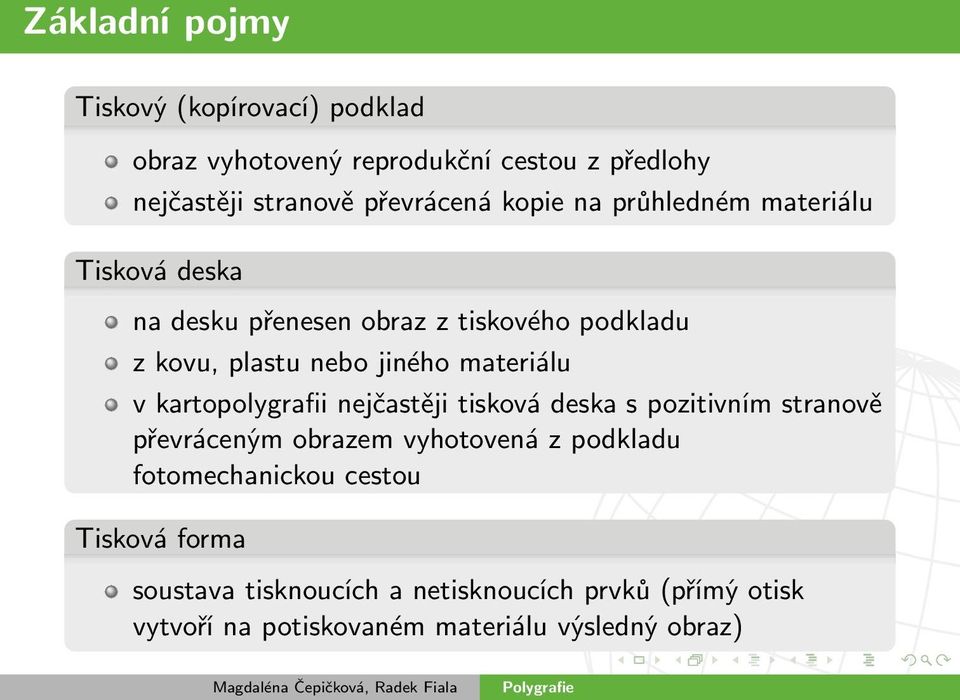

7 Základní pojmy Tiskový (kopírovací) podklad obraz vyhotovený reprodukční cestou z předlohy nejčastěji stranově převrácená kopie na průhledném materiálu Tisková deska na desku přenesen obraz z tiskového podkladu z kovu, plastu nebo jiného materiálu v kartopolygrafii nejčastěji tisková deska s pozitivním stranově převráceným obrazem vyhotovená z podkladu fotomechanickou cestou Tisková forma soustava tisknoucích a netisknoucích prvků (přímý otisk vytvoří na potiskovaném materiálu výsledný obraz)

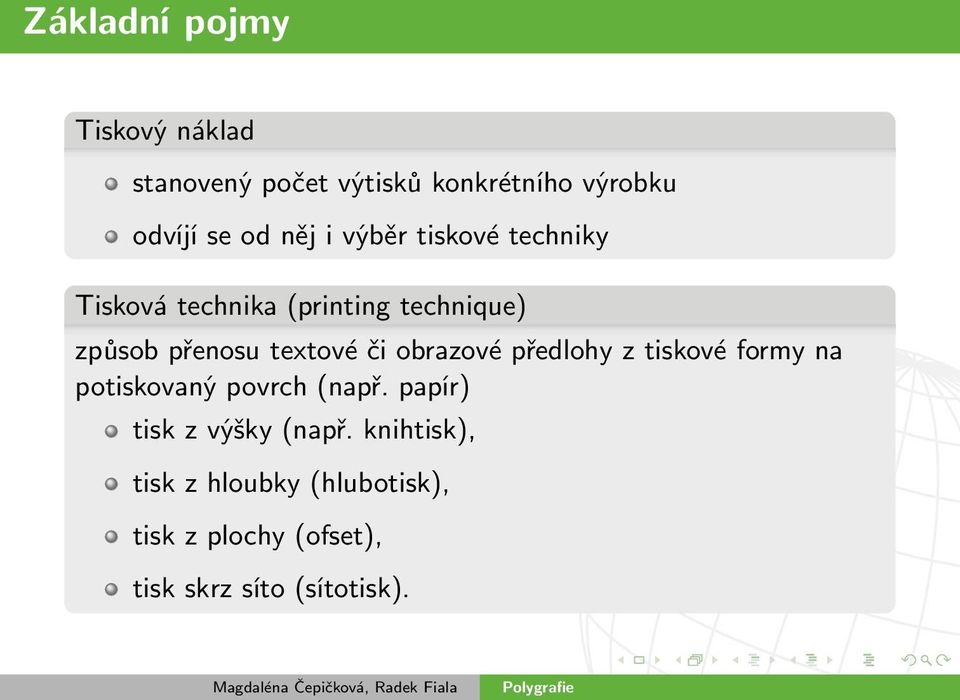

8 Základní pojmy Tiskový náklad stanovený počet výtisků konkrétního výrobku odvíjí se od něj i výběr tiskové techniky Tisková technika (printing technique) způsob přenosu textové či obrazové předlohy z tiskové formy na potiskovaný povrch (např. papír) tisk z výšky (např. knihtisk), tisk z hloubky (hlubotisk), tisk z plochy (ofset), tisk skrz síto (sítotisk).

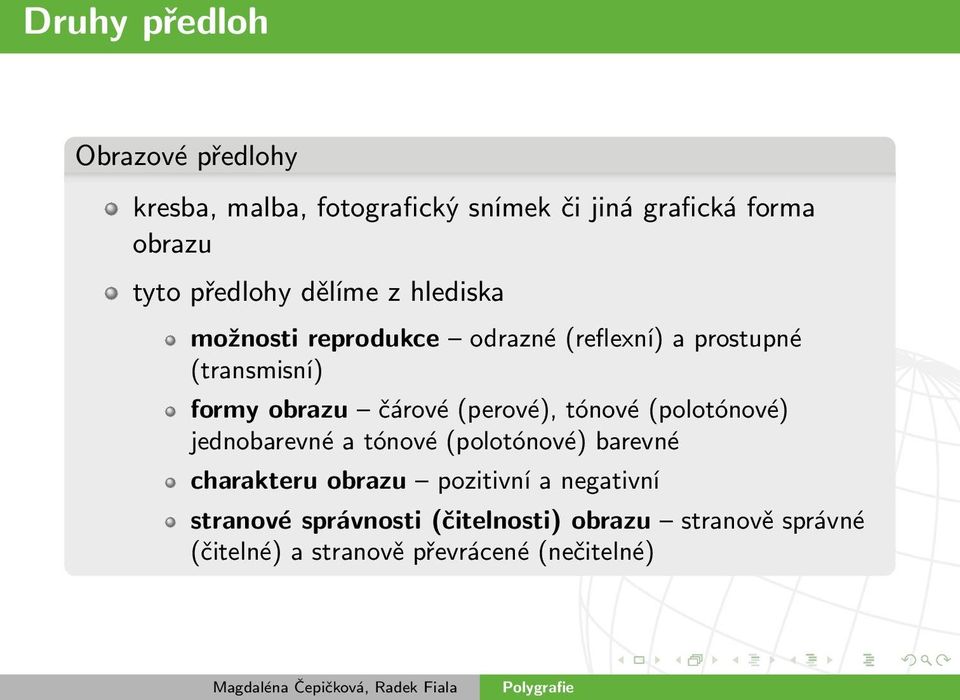

9 Druhy předloh Obrazové předlohy kresba, malba, fotografický snímek či jiná grafická forma obrazu tyto předlohy dělíme z hlediska možnosti reprodukce odrazné (reflexní) a prostupné (transmisní) formy obrazu čárové (perové), tónové (polotónové) jednobarevné a tónové (polotónové) barevné charakteru obrazu pozitivní a negativní stranové správnosti (čitelnosti) obrazu stranově správné (čitelné) a stranově převrácené (nečitelné)

10 Druhy předloh Textové předlohy v kartopolygrafii je to nejčastěji geografické názvosloví (viz předmět TKA) choronyma jména velkých geografických celků oikonyma jména místní (mají vztah k obývání) anoikonyma jména pomístní (nemají vztah k obývání) dále mimorámové údaje a doprovodné texty podkladem pro sazbu textových předloh tzv. rukopisy původní (autorský) rukopis textová předloha dodaná autorem do nakladatelství (sazba doprovodných textů mapových děl) lístkový rukopis textová předloha s jednotlivými geografickými názvy na jednotlivých lístcích (sazba geografických názvu či rejstříků, apod.) rozpis pro sazbu textová předloha na zvláštních formulářích (sazba názvosloví, mimorámových údajů, tiráže, atd.)

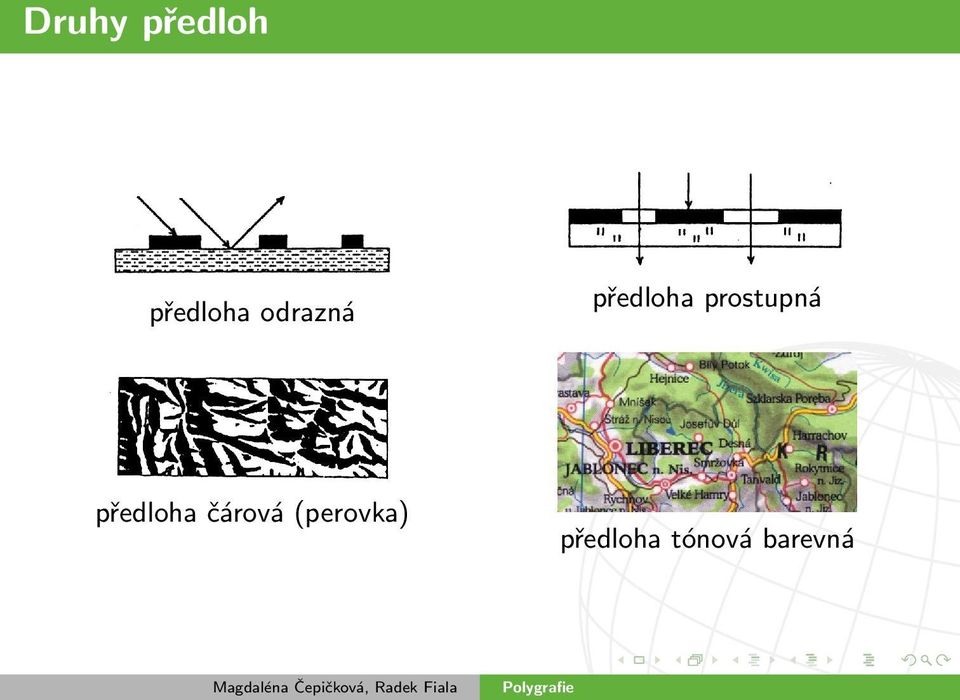

11 Druhy předloh předloha odrazná předloha prostupná předloha čárová (perovka) předloha tónová barevná

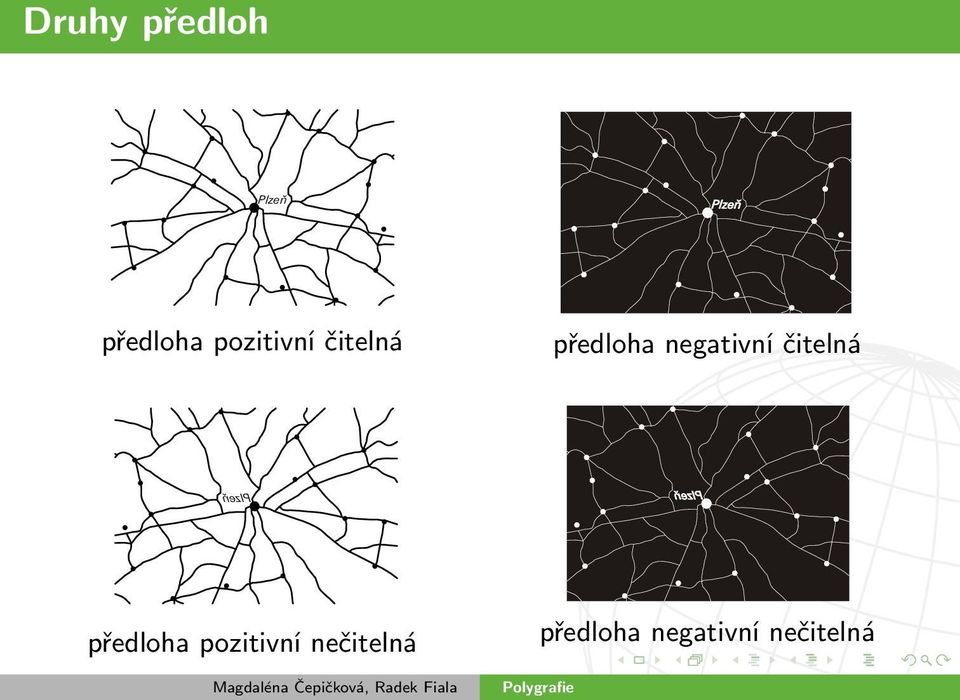

12 Druhy předloh Plzeň Plzeň předloha pozitivní čitelná předloha negativní čitelná Plzeň Plzeň předloha pozitivní nečitelná předloha negativní nečitelná

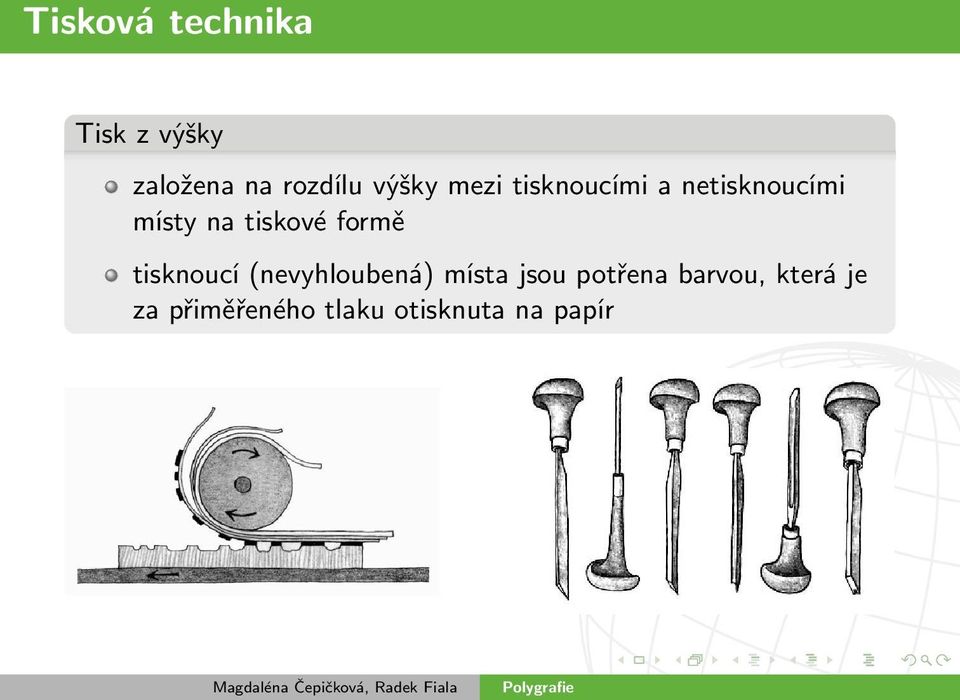

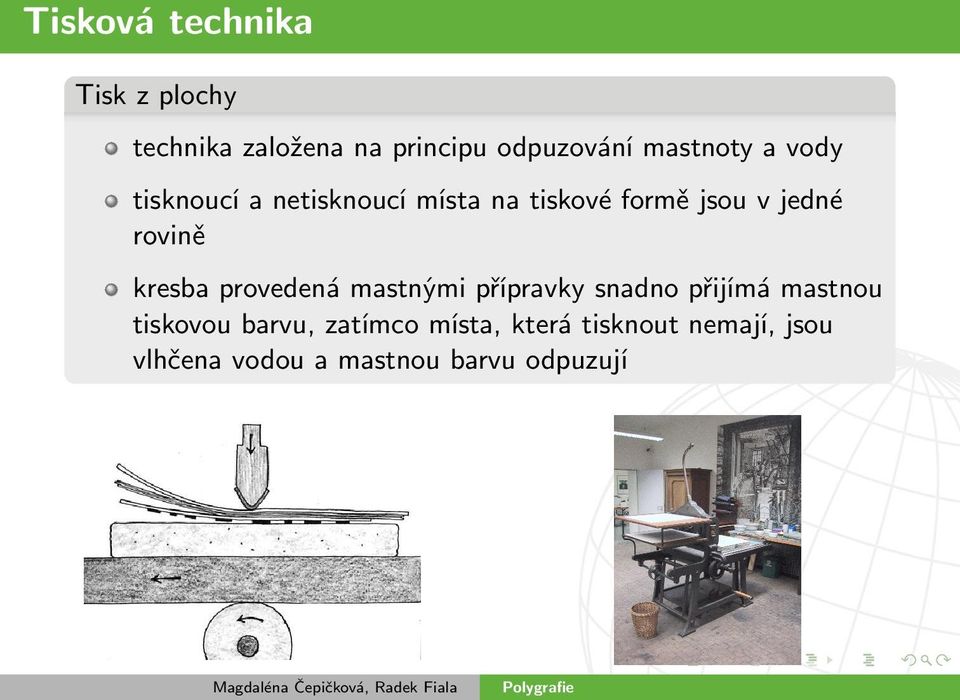

13 Tisková technika Tisk z výšky založena na rozdílu výšky mezi tisknoucími a netisknoucími místy na tiskové formě tisknoucí (nevyhloubená) místa jsou potřena barvou, která je za přiměřeného tlaku otisknuta na papír

14 Tisková technika Tisk z hloubky tisknoucí místa jsou prohloubena ručním nebo strojovým vyrytím či vyleptáním kyselinou do těchto prohloubenin je vetřena tisková barva, která se z vyvýšených (netisknoucích) míst setře

15 Tisková technika Tisk z plochy technika založena na principu odpuzování mastnoty a vody tisknoucí a netisknoucí místa na tiskové formě jsou v jedné rovině kresba provedená mastnými přípravky snadno přijímá mastnou tiskovou barvu, zatímco místa, která tisknout nemají, jsou vlhčena vodou a mastnou barvu odpuzují

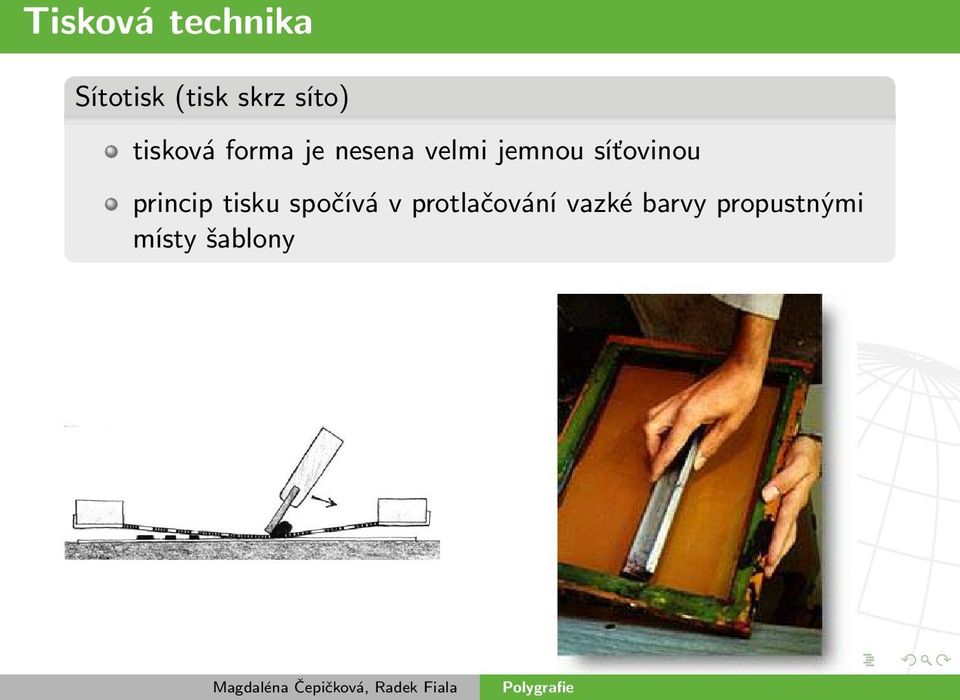

16 Tisková technika Sítotisk (tisk skrz síto) tisková forma je nesena velmi jemnou síťovinou princip tisku spočívá v protlačování vazké barvy propustnými místy šablony

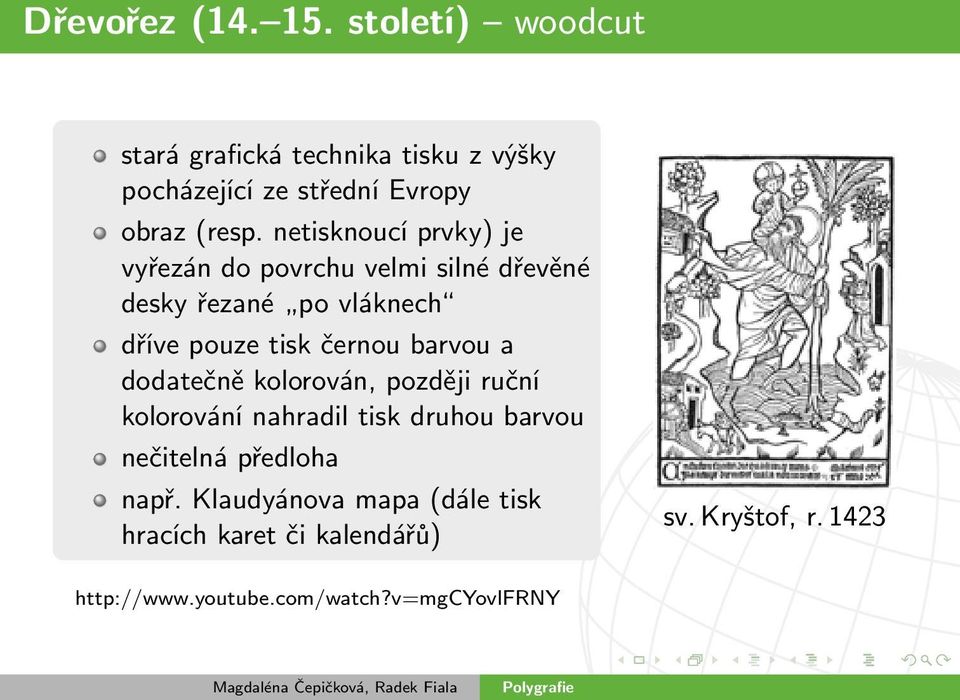

17 Dřevořez ( století) woodcut stará grafická technika tisku z výšky pocházející ze střední Evropy obraz (resp. netisknoucí prvky) je vyřezán do povrchu velmi silné dřevěné desky řezané po vláknech dříve pouze tisk černou barvou a dodatečně kolorován, později ruční kolorování nahradil tisk druhou barvou nečitelná předloha např. Klaudyánova mapa (dále tisk hracích karet či kalendářů) sv. Kryštof, r

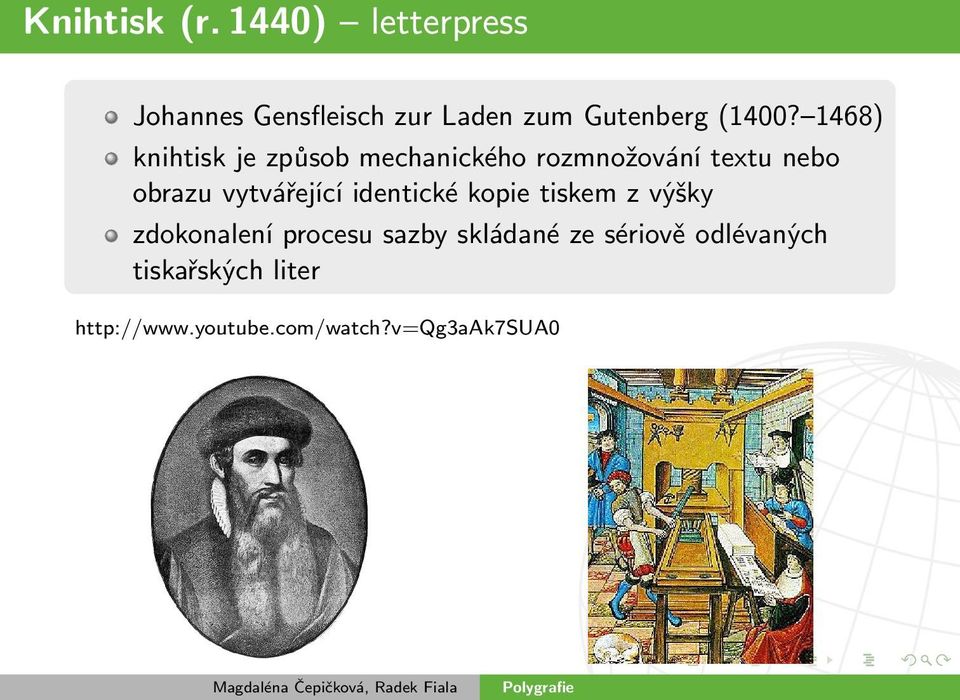

18 Knihtisk (r. 1440) letterpress Johannes Gensfleisch zur Laden zum Gutenberg (1400? 1468) knihtisk je způsob mechanického rozmnožování textu nebo obrazu vytvářející identické kopie tiskem z výšky zdokonalení procesu sazby skládané ze sériově odlévaných tiskařských liter

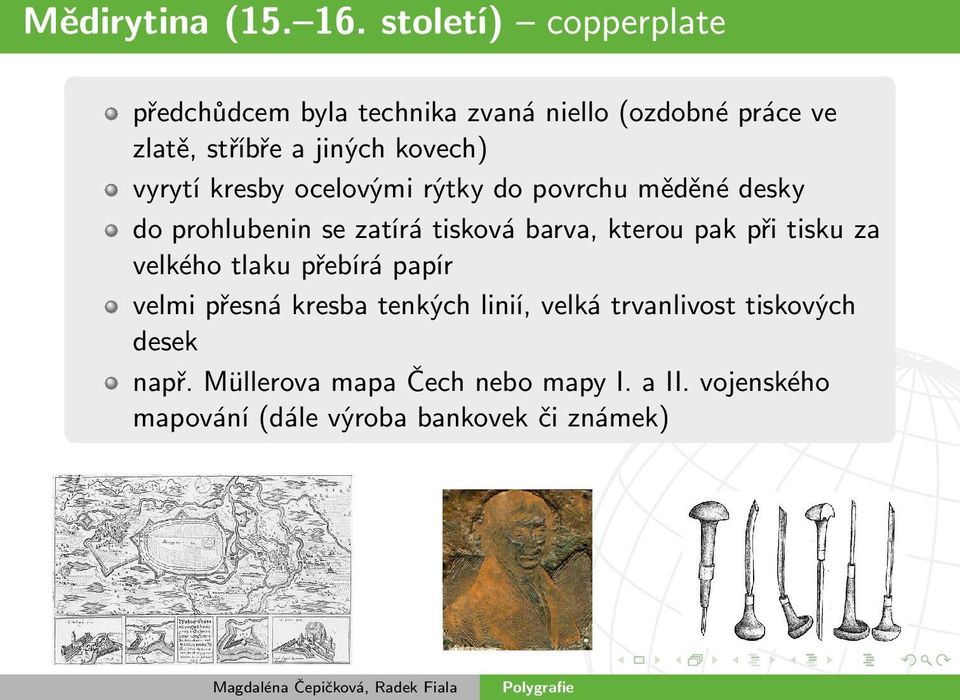

19 Mědirytina ( století) copperplate předchůdcem byla technika zvaná niello (ozdobné práce ve zlatě, stříbře a jiných kovech) vyrytí kresby ocelovými rýtky do povrchu měděné desky do prohlubenin se zatírá tisková barva, kterou pak při tisku za velkého tlaku přebírá papír velmi přesná kresba tenkých linií, velká trvanlivost tiskových desek např. Müllerova mapa Čech nebo mapy I. a II. vojenského mapování (dále výroba bankovek či známek)

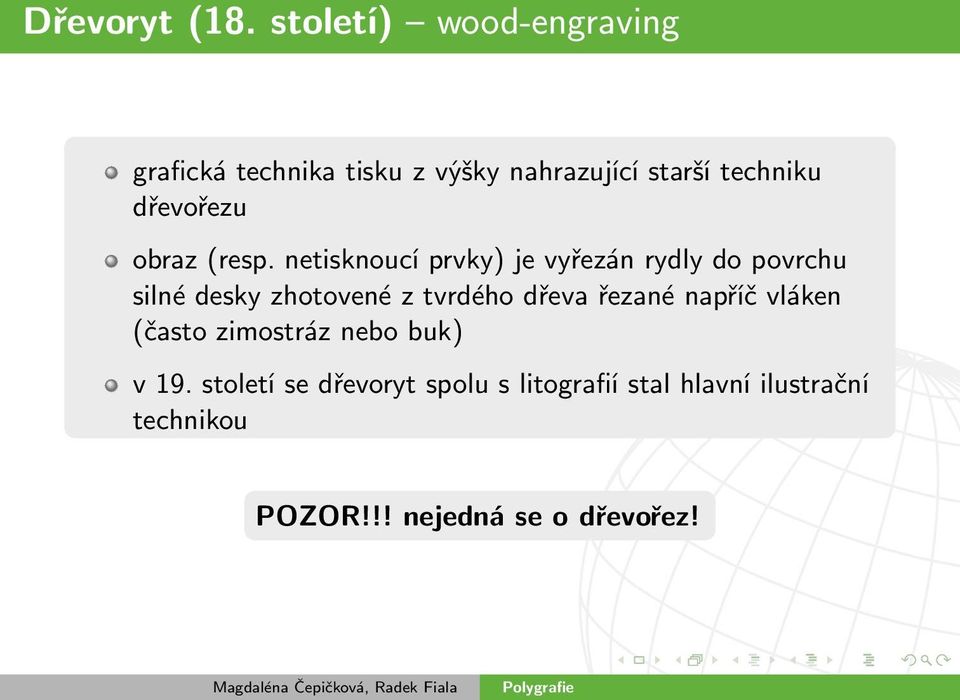

20 Dřevoryt (18. století) wood-engraving grafická technika tisku z výšky nahrazující starší techniku dřevořezu obraz (resp. netisknoucí prvky) je vyřezán rydly do povrchu silné desky zhotovené z tvrdého dřeva řezané napříč vláken (často zimostráz nebo buk) v 19. století se dřevoryt spolu s litografií stal hlavní ilustrační technikou POZOR!!! nejedná se o dřevořez!

21 Litografie = kamenotisk (18. století) lithography pražský rodák Alois Senefelder ( ), grafická technika tisku z plochy využívající jemnozrnný pórovitý (solenhofský) vápenec schopný přijímat mastnou barvu i vodu, na vápenec se kreslí mastnou křídou nebo tuší, plocha s nakreslenou předlohou se pak namočí vodou která vnikne jen do nepokreslených míst, na plochu se poté nanese barva, která se zachytí pouze na pokreslených místech, která jsou místy tisknoucími

22 Fotografie (r. 1839) umožňuje i reprodukci a tisk tónových předloh vynález autotypie (G. Meisenbach, 2. pol. 19. stol.) pomocí autotypické sítě dochází k rozkladu tónového obrazu na různě velké pravidelně rozložené puntíky, které se při dostatečné hustotě a odstupu jeví jako tónový obraz např. novinový tisk

23 Hlubotisk (konec 19. století) technika tisku z hloubky vynález heliogravuryněkdy nazývané též fotogravura rytina zhotovená pomocí světla jedna z nejkvalitnějších tiskových technik, pro tisk map se však neuplatňuje

24 Ofsetový tisk (přelom 19. a 20. století) nahrazení litografického kamene pružnou kovovou (hliníkovou) tiskovou deskou, upnutou na válci jedná se o nepřímý tisk z plochy (vynálezcem český rodák K. Hermann v USA) tisk přes přenosový (ofsetový) válec obraz na tiskové formě je stranově správný (čitelný) pro nátisk a tisk malých nákladů map se dodnes používá tzv. plochý ofsetový tisk OFFSET PRINTING WHOLE PLATE.mpg

25 Ofsetový tisk (přelom 19. a 20. století) po tisk středních a velkých nákladů se používá tzv. rotační ofsetový tisk výrazný nárůst rychlosti tisku vyvinut v 1. pol. 20. století vytlačuje tradiční techniku knihtisku a hlubotisku srovnatelné co do kvality, ovšem ofset je ekonomičtější i ekologičtější stejný princip tisku je dodnes používán i u nejmodernějších ofsetových tiskových strojů 1 vlhčicí souprava, 2 barevníková souprava, 3 tiskový válec, 4 ofsetový válec, 5 papír

26 Průtisk (sítotisk, serigrafie) nejmladší tisková technika původně sloužila k potiskování látek ve východní Asii do Evropy se dostala z USA až v polovině 20. století používá se i pro tisk map s nižšími nároky na kvalitu grafického provedení (např. v Německu jsou tímto způsobem tištěny malé náklady lesnických a vodohospodářských map) při vícebarevném tisku je třeba použít na každou barvu zvláštní síto podle uplatnění v praxi sítotisk dělíme na: umělecký (serigrafie) grafický především v reklamě (plakáty, samolepící materiály,... ) technický potisk předmětů (CD, keramika, lyže, hračky, palubní desky automobilů,... ) textilní potisk v textilním průmyslu (konfekce, trička, čepice,... ) speciální potisk skla, výrobky v automobilovém a galanterním průmyslu,...

27 Nejmodernější technologie technologie digitálního tisku computer-to-plate, computer-to-cylindr, computer-to-press, computer-to-print, technologie DTP (Desktop Publishing) a další...

28 Literatura Mikšovský, M: Kartografická polygrafie a reprografie 10. Vydavatelství ČVUT. Praha Server zaměřený na tisk, pre-press a knihařské zpracování. URL: Sdružení polygrafů. URL: Talent ART - Server zaměřený na prodej výtvarného umění. URL: O písmu a nejen o něm. URL:
