1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA STAVEBNÍ OBOR GEODÉZIE A KARTOGRAFIE KATEDRA MAPOVÁNÍ A KARTOGRAFIE Metody tisku CTP a CTF semestrální práce Marie Fialová Martina Hulanová Editor:Ludvika Fialova V Praze dne Kartografická polygrafie a reprografie

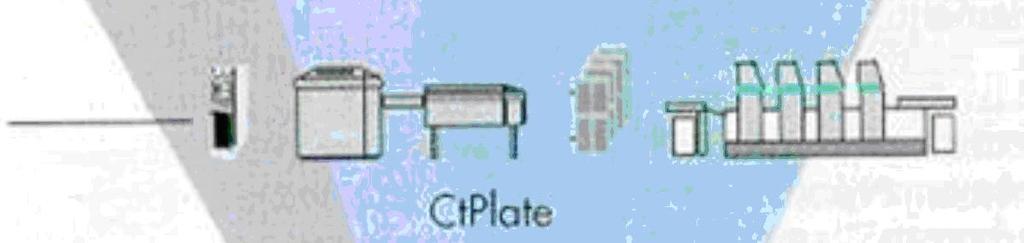

2 Úvod Cílem semestrální práce je porovnání dvou nejpoužívanějších systémů zhotovení tiskařských forem v tiskařském průmyslu. 1 CTP(Computer to plate) Obr. 1: Princip metody CTP 1.1 Technologie CTP = počítač tisková deska Využívá přímý osvit tiskových desek laserem bez použití klasických filmů jako mezikroku. Předloha se nejprve digitalizuje a pak je uložena jako datový soubor v počítači. CTP Používá různé typy desek (nejčastěji ofsetové), světlocitlivých vrstev a způsobu přenosů. Lasery a paprsky umožňují přenos a záznam obrazu. Lasery jsou z různých částí spektra. Tisková forma je tvořena hliníkovou podložkou na níž jsou různé typy vrstev. Předtisková příprava se minimalizuje na osvit tiskové desky a zároveň nesnižuje vysoké požadavky na kvalitu reprodukce. 1.2 Technologie Computer to press = počítač tiskový stroj Patří k technikám CTP a tvoří mezistupeň k digitálnímu tisku. Jsou to techniky založené na automatizované výrobě tiskové formy a její instalaci v tiskovém stroji. Tisková forma se připravuje bezprostředně v tiskovém stroji podle datových souborů počítače, nebo se do tiskového stroje automaticky zavádí. 1.3 Použití CTP Ofsetový tisk, flexotisk, hlubotisk, síťo tisk S touto metodou jsme se mohli seznámit na exkurzi v tiskárně REPROPRINT s.r.o., která využívá pro tuto metodu systém Creo a AGFA 1.4 Počátky tisku CTP Poprvé byla digitální příprava použita pro hlubotisk počátkem 80. let. V posledních letech došlo k výraznému vývoji této technologie. Jak technologicky, tak kvalitativně, cenově i v jednoduchosti obsluhy. 1

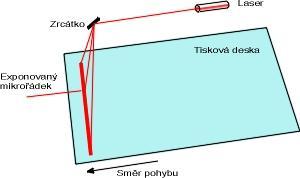

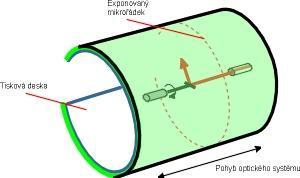

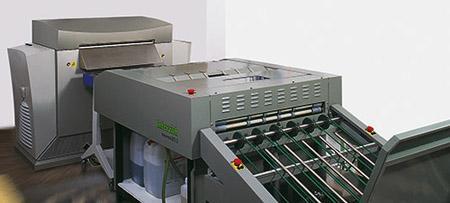

3 Obr. 2: Ukázka CTP technologie ve firmě REPROPRINT s.r.o. 1.5 Konstrukce tiskových desek Plochý osvit Deska je umístěna vertikálně nebo horizontálně a vůči záznamové hlavě může být fixní nebo pohyblivá. Výhodou této metody je rychlost osvitu a rychlost výměny desek. Ale je nutné použít výkonnější laser z důvodu délky dráhy osvitu. Přesnost odpovídá kvalitě novinového tisku. Obr. 3: Plochý osvit Osvit ve vnitřním válci Deska je umístěna na vnitřním povrchu záznamového válce. Osvit je pouze jedním laserovým paprskem, který je přenášen zrcadlem umístěným ve středu válce. Rychlost osvitu je vyšší než na vnějším osvitu povrchu válce. Dráha paprsku je opět poměrně dlouhá, ale laser se jednoduše ošetřuje, protože je zde použit pouze jeden optický systém. Obr. 4: Osvit ve vnitřním válci 2

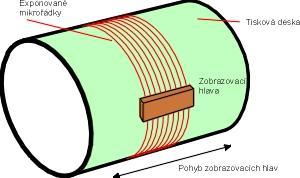

4 1.5.3 Osvit na vnějším povrchu válce Deska je umístěna na vnitřním povrchu záznamového válce. Osvit je pouze jedním laserovým paprskem, který je přenášen zrcadlem umístěným ve středu válce. Rychlost osvitu je vyšší než na vnějším osvitu povrchu válce. Dráha paprsku je opět poměrně dlouhá, ale laser se jednoduše ošetřuje, protože je zde použit pouze jeden optický systém. Obr. 5: Osvit na vnějším povrchu válce 1.6 Kvalita tisku metodou CTP Technologie tisku se výrazně nemění, pouze předtisková příprava, která přináší zvýšení kvality a stability výroby tiskové formy. Eliminuje problém různorodé kvality dodaných filmových podkladů, které ovlivňují proces výroby tiskové desky a také tisku. 2 CTF(Computer to film) Obr. 6: Princip metody CTF 2.1 Technologie CTF = počítač film Jedná se o systém tisku, kdy se tiskové stránky v rámci digitální montáže archu dají dohromady na jednu tiskovou formu a odešlou přímo z počítače na filmovou osvitku. Tím odpadá ruční montáž stránek a archu. Osvícené archové filmy se následně zkopírují na tiskovou desku. Osvitové jednotky vytvoří reprodukční podklady ve formě filmů, které slouží jako předloha pro zhotovení tiskových forem. Film je průsvitná folie jako pozitiv, kde je černý motiv nebo negativ, kde je motiv průsvitný a vše ostatní je černé. Místo filmu lze použít pauzovací papír s motivem vytištěným laserovou tiskárnou. 3

5 Pro barevný tisk potřebujeme několik filmů označovaných někdy jako litografie nebo sloganovým označením pláty. Tisková forma se vytváří kopírováním nejčastěji fotochemickou cestou (skrz film se svítí do vrstvy citlivé na světlo na povrchu formy) v kopírovacím zařízení. CTF je dnes nahrazeno technologií CTP, která byla velmi vyspělá. K nahrazení této metody došlo v 90. letech. Systém CTF je velmi náročný na čistotu prostředí, zručný personál a dobrou výchozí korekturu systému práce. Touto metodou také dojde podobně jako u CTP ke standardizaci výroby tiskové formy. 3 Porovnání CTF a CTP Obr. 7: Porovnání metod CTP a CTF 3.1 Rozdíly technologie CTF a CTP Rozdíl nárůstu tiskového bodu může být až 5% v závislosti na kombinaci osvitových jednotek a tiskových desek Obr. 8: Nárůst tiskového bodu u CTP a CTF 4

6 3.2 Výhody a nevýhody tisku CTP Výhody CTP standardizace procesu výroby tiskové formy vyšší kvalita tiskové formy kratší přípravné časy (rychlost zhotovení tiskové formy) úspora práce i materiálu zlepšení kvality: je vyloučena prázdná kopie, podexponování, nedochází k montážním chybám a nepřesnostem při pasování. Problémy tisku CTP zpracování digitálních dat rozdílné výsledky v tisku oproti tradiční metodě zpracování nátisk vyšší pořizovací ceny 3.3 Výhody a nevýhody CTF Výhody CTF nižší pořizovací cena technologie film je levnější než hliníkové desky Nevýhody CTF náročná montáž časově i manuálně nutnost použití chemikálií pro práci s filmem kopírování filmu na desky-ztráty kvality v rastru delší výrobní doba kopírování z filmů na desky 5

7 Závěr CTF je dnes nahrazeno metodou CTP avšak ve své době přinášelo podobné výhody jako dnes Computer to plate (CTP), které přináší standardizaci v tvorbě tiskové desky, je výhodné pro zavedení do tiskáren, protože zvyšuje kvalitu a přesnost tisku a snižuje dobu předtiskové připravy a mnoho dalších pozitiv. Reference [1] Printing.cz : WWW stránky, [online], [cit ], URL: cz/art/ctp/ctp_konstrukce.html [2] Printforum 2001 : WWW stránky, [online], [cit ], URL: mac.com/ondrej/prezentace/printforum_2001.qxp.pdf [3] UL NTF OT, Katedra za informacijsko in grafično tehnologijo: WWW stránky, [online], [cit ], URL: 14_Splosno_CTP_TP109.pdf [4] PLEYER, P.; ROBB, T.: WWW stránky, [online], [cit ], URL: geo3.fsv.cvut.cz/vyuka/kapr/sp/pleyer_robb/index.html [5] Wikipedia: WWW stránky, [online], [cit ], URL: org/wiki/computer_to_plate 6
