O čem si něco povíme

Transkript

1 1

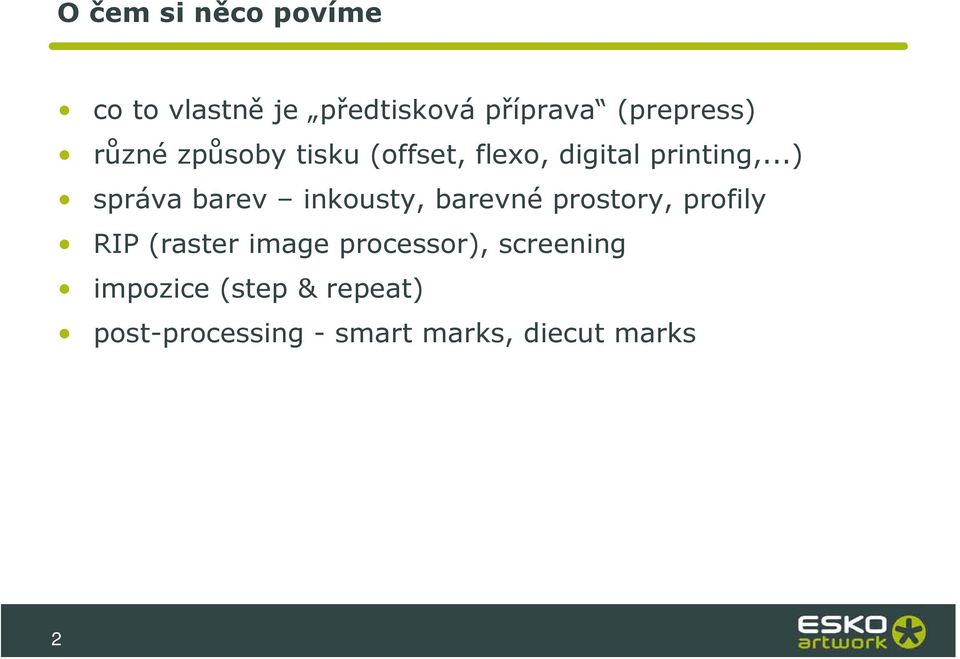

2 O čem si něco povíme co to vlastně je předtisková příprava (prepress) různé způsoby tisku (offset, flexo, digital printing,...) správa barev inkousty, barevné prostory, profily RIP (raster image processor), screening impozice (step & repeat) post-processing - smart marks, diecut marks 2

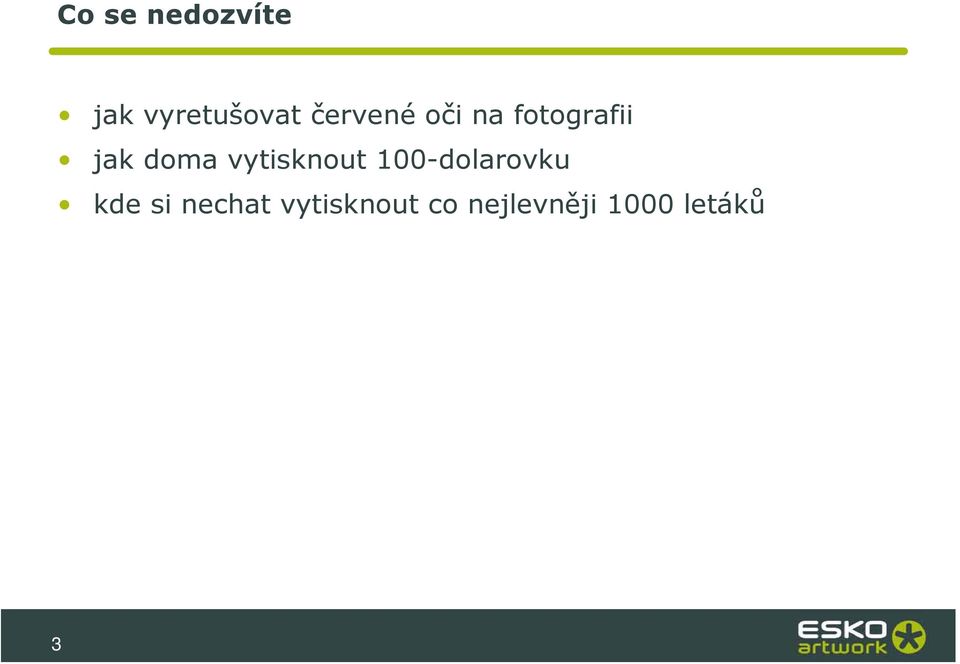

3 Co se nedozvíte jak vyretušovat červené oči na fotografii jak doma vytisknout 100-dolarovku kde si nechat vytisknout co nejlevněji 1000 letáků 3

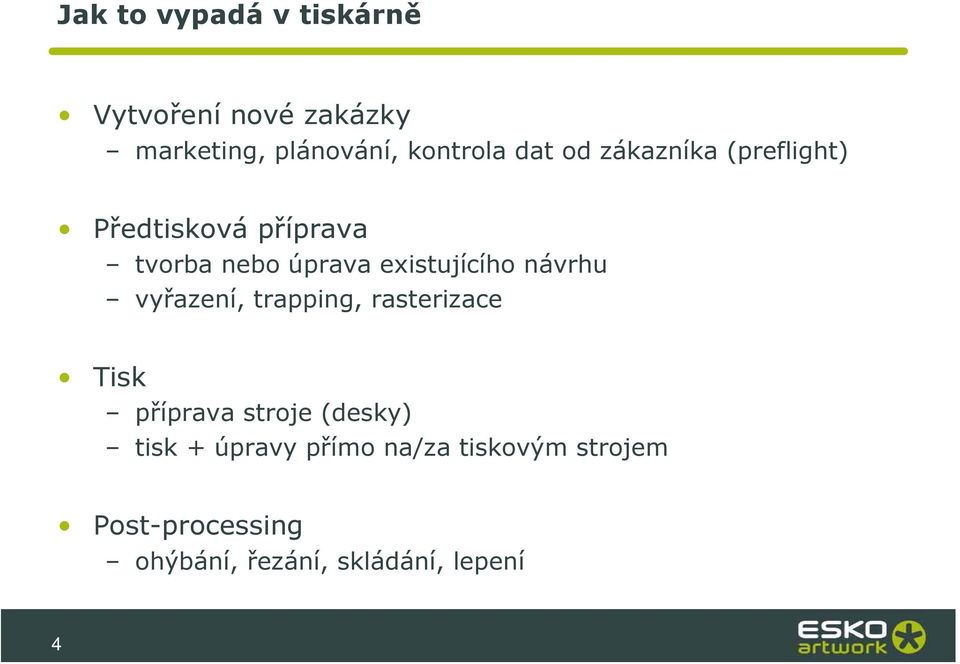

4 Jak to vypadá v tiskárně Vytvořenínovézakázky marketing, plánování, kontrola dat od zákazníka (preflight) Předtisková příprava tvorba nebo úprava existujícího návrhu vyřazení, trapping, rasterizace Tisk příprava stroje (desky) tisk + úpravy přímo na/za tiskovým strojem Post-processing ohýbání, řezání, skládání, lepení 4

5 Požadavky kladené na pre-press Mezistupeň mezi zákazníkem (já chci) a tiskovým strojem (můžu) Různé tiskové technologie vyžadují různé přístupy Základní workflow vytvoření dokumentu, skenování, příprava dat editace, retušování, trapping vyřazení více stránek na jednom archu rastrování (RIP) + správa barev, správa zakázek, plánování... 5

6 Základní metody tisku

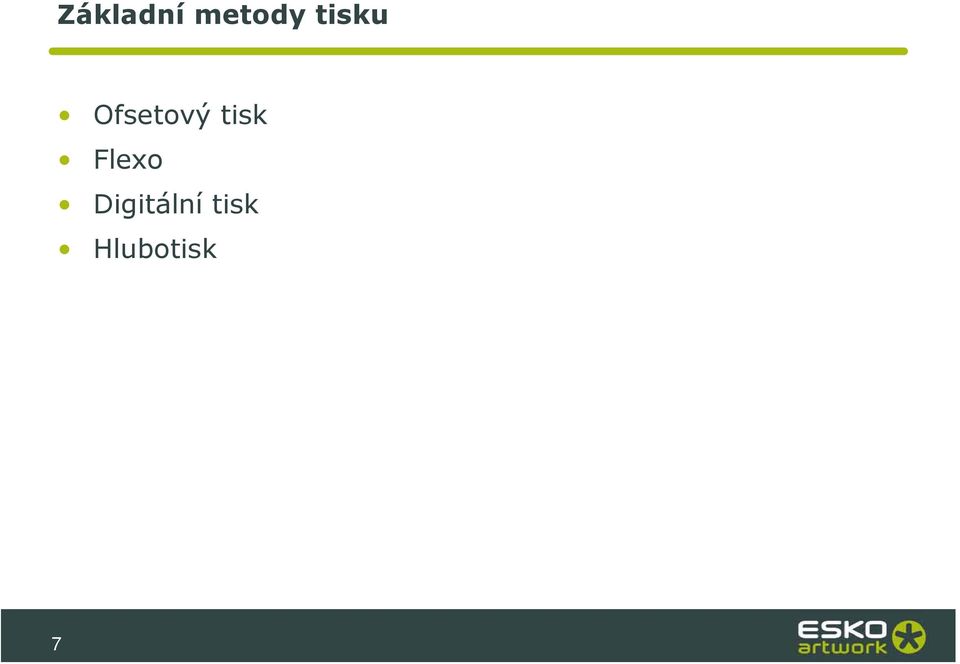

7 Základní metody tisku Ofsetový tisk Flexo Digitální tisk Hlubotisk 7

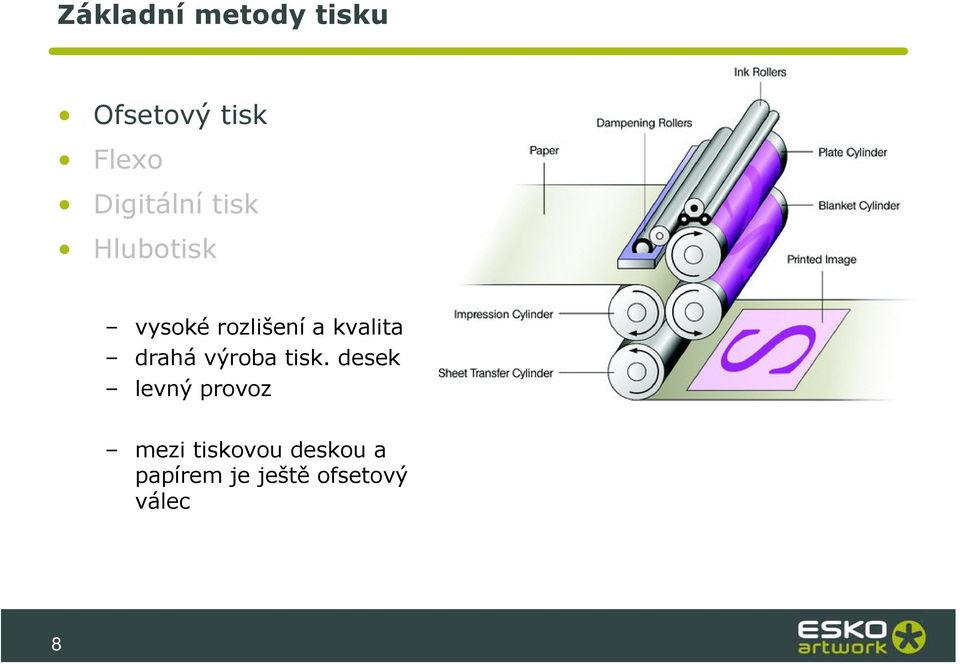

8 Základní metody tisku Ofsetový tisk Flexo Digitální tisk Hlubotisk vysoké rozlišení a kvalita drahá výroba tisk. desek levný provoz mezi tiskovou deskou a papírem je ještě ofsetový válec 8

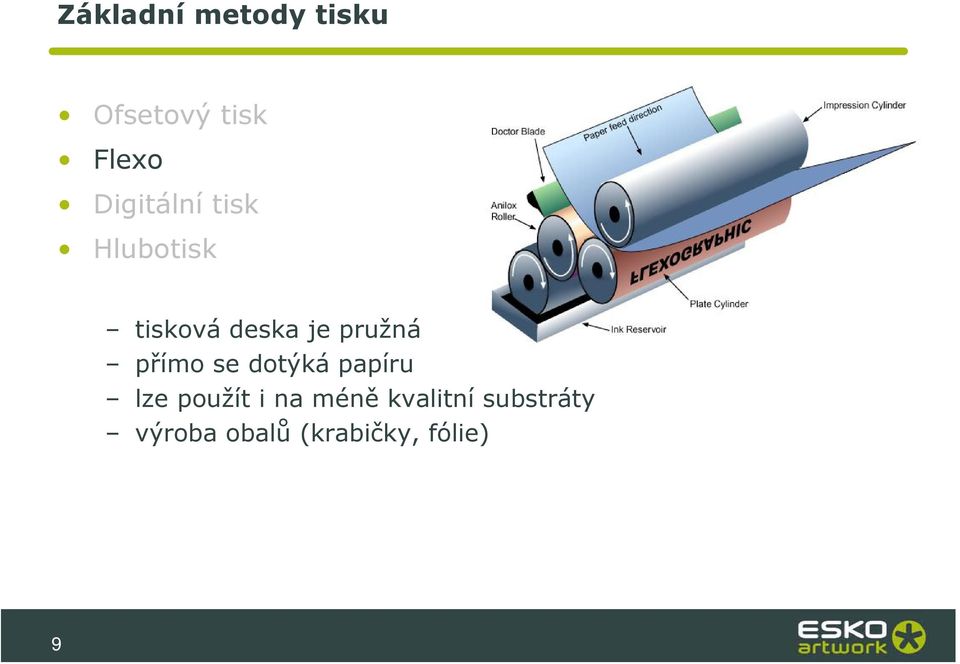

9 Základní metody tisku Ofsetový tisk Flexo Digitální tisk Hlubotisk tisková deska je pružná přímo se dotýká papíru lze použít i na méně kvalitní substráty výroba obalů (krabičky, fólie) 9

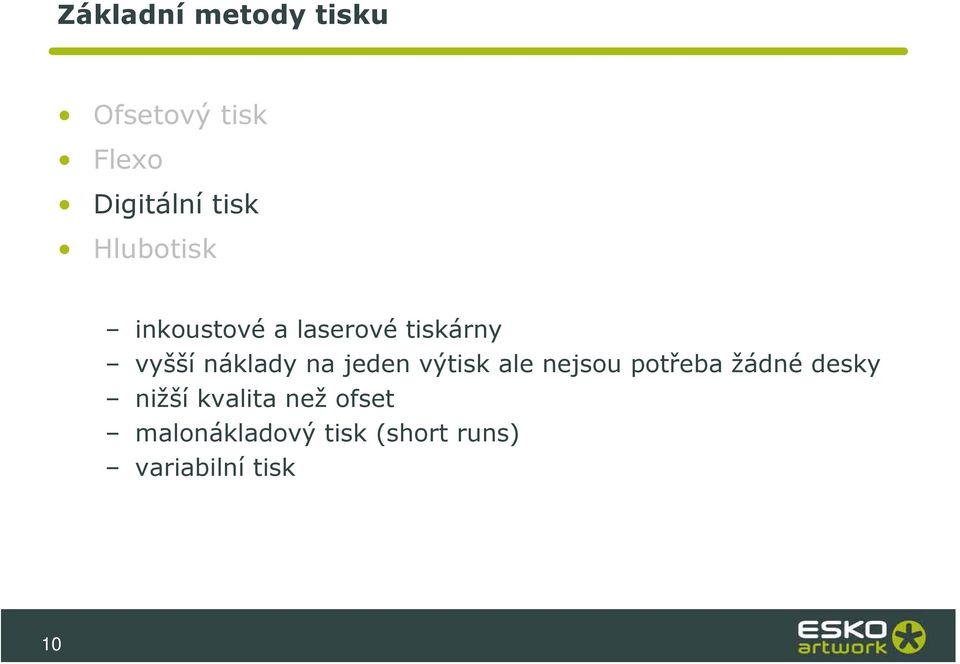

10 Základní metody tisku Ofsetový tisk Flexo Digitální tisk Hlubotisk inkoustové a laserové tiskárny vyšší náklady na jeden výtisk ale nejsou potřeba žádné desky nižší kvalita než ofset malonákladový tisk (short runs) variabilní tisk 10

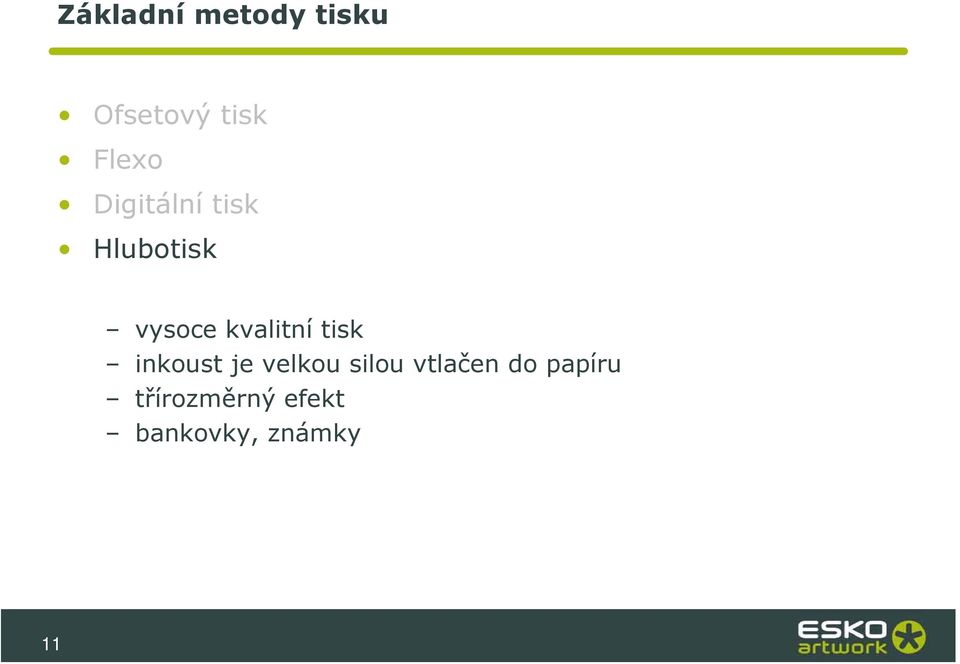

11 Základní metody tisku Ofsetový tisk Flexo Digitální tisk Hlubotisk vysoce kvalitní tisk inkoust je velkou silou vtlačen do papíru třírozměrný efekt bankovky, známky 11

12 Barevný tisk jednotlivé separace se tisknou postupně registrace separací válce musí být správně natočené 12

13 Správa barev

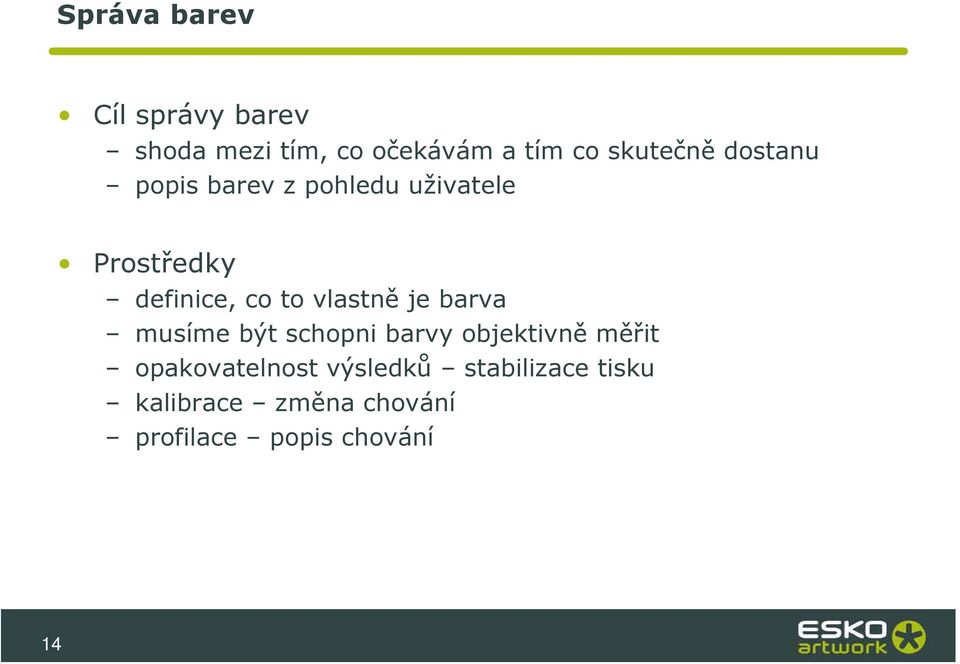

14 Správa barev Cíl správy barev shoda mezi tím, co očekávám a tím co skutečně dostanu popis barev z pohledu uživatele Prostředky definice, co to vlastně je barva musíme být schopni barvy objektivně měřit opakovatelnost výsledků stabilizace tisku kalibrace změna chování profilace popis chování 14

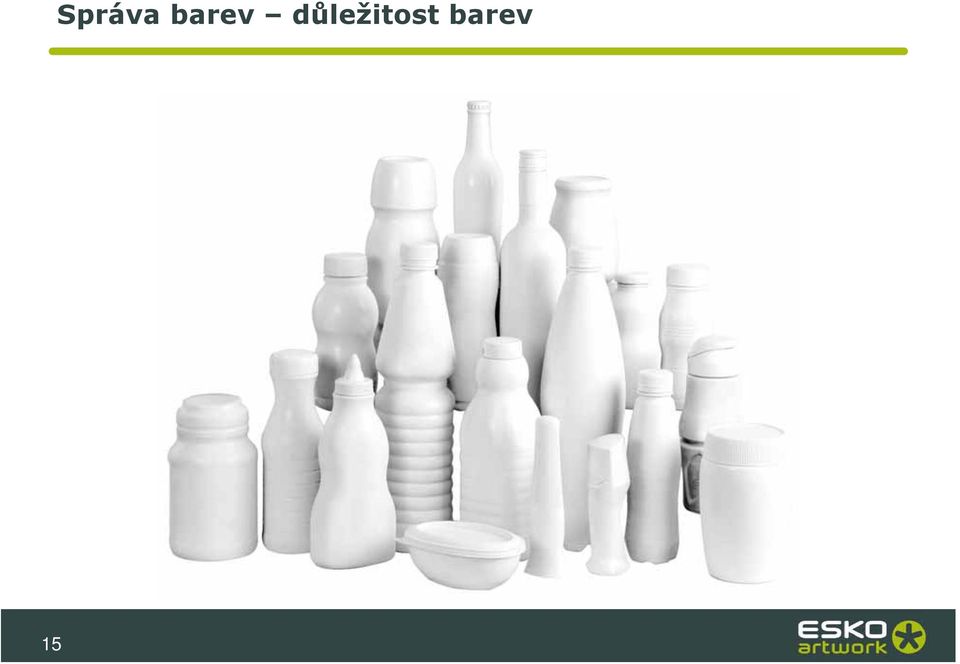

15 15 Správa barev důležitost barev

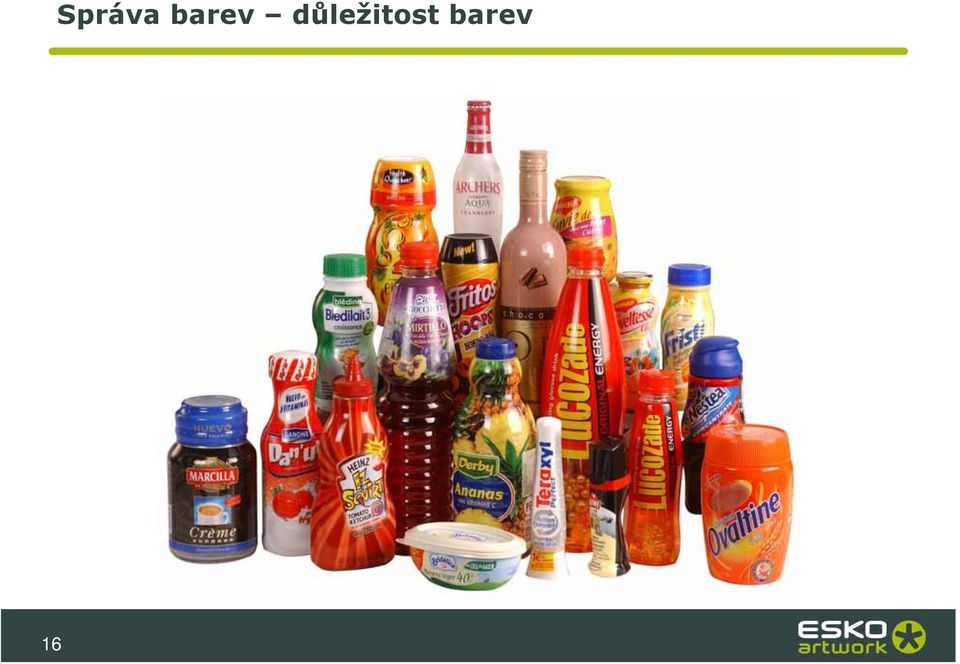

16 16 Správa barev důležitost barev

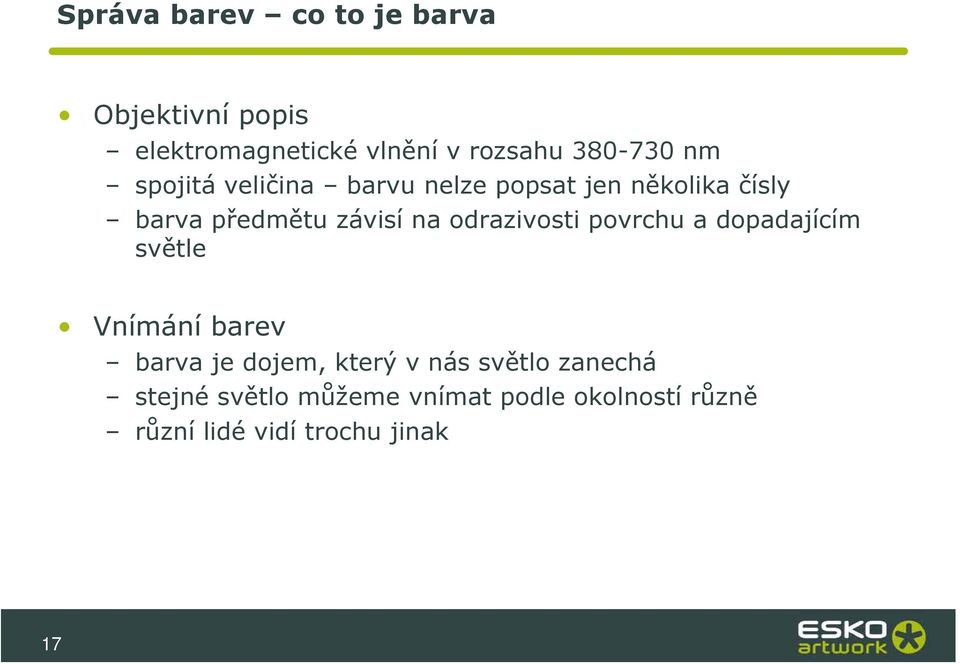

17 Správa barev co to je barva Objektivní popis elektromagnetické vlnění v rozsahu nm spojitá veličina barvu nelze popsat jen několika čísly barva předmětu závisí na odrazivosti povrchu a dopadajícím světle Vnímání barev barva je dojem, který v nás světlo zanechá stejné světlo můžeme vnímat podle okolností různě různí lidé vidí trochu jinak 17

18 Vnímání barev Receptory na sítnici oka Tyčinky vnímání za šera citlivé jen úrovně jasu (nejcitlivější okolo 500nm = zelená) celkem asi 6 miliónů Čípky: 3 druhy podle toho na kterou barvu jsou nejcitlivější (420, 530 a 565 nm) nejvyšší koncentrace je ve žluté skvrně = tam kde ostříme celkem asi 120 miliónů K popisu barev za jistých okolností stačí tři rozměry! 18

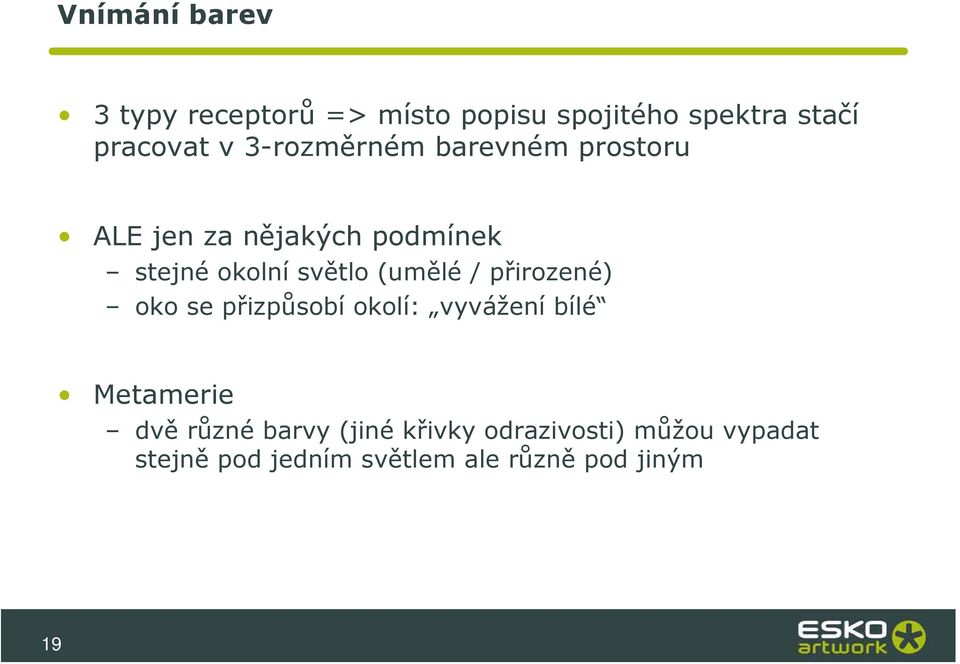

19 Vnímání barev 3 typy receptorů => místo popisu spojitého spektra stačí pracovat v 3-rozměrném barevném prostoru ALE jen za nějakých podmínek stejné okolní světlo (umělé / přirozené) oko se přizpůsobí okolí: vyvážení bílé Metamerie dvě různé barvy (jiné křivky odrazivosti) můžou vypadat stejně pod jedním světlem ale různě pod jiným 19

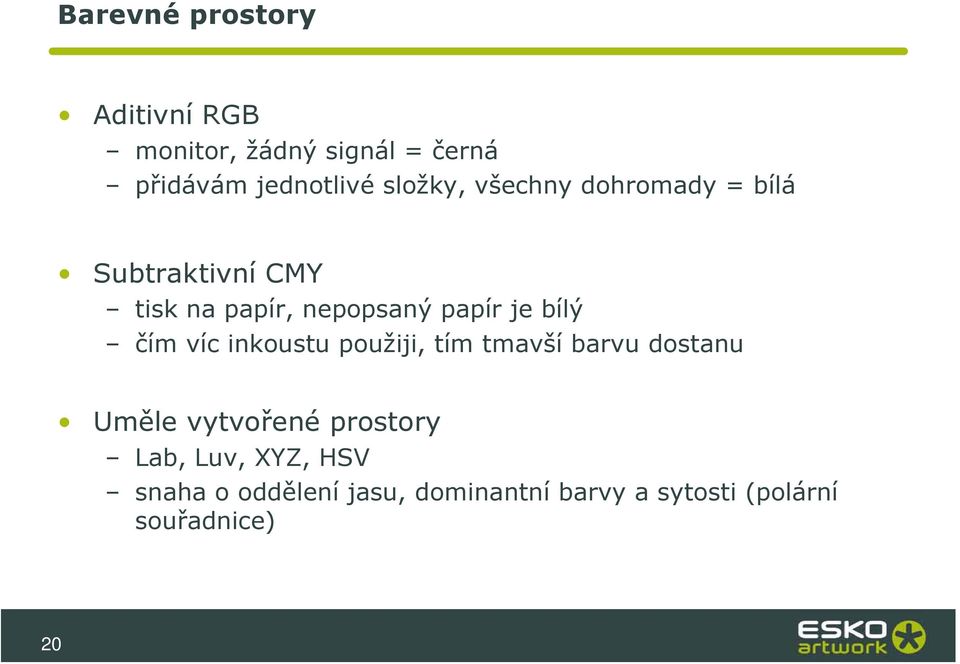

20 Barevné prostory Aditivní RGB monitor, žádný signál = černá přidávám jednotlivé složky, všechny dohromady = bílá Subtraktivní CMY tisk na papír, nepopsaný papír je bílý čím víc inkoustu použiji, tím tmavší barvu dostanu Uměle vytvořené prostory Lab, Luv, XYZ, HSV snaha o oddělení jasu, dominantní barvy a sytosti (polární souřadnice) 20

21 Barvy z pohledu tisku Barevné prostory závislé na zařízení (RGB, CMYK) monitoru lze nastavovat (jas, kontrast, bílý bod) CRT/LCD monitory můžou mít různé základní barvy výstup z tiskárny záleží na nastavení, substrátu, inkoustech,... Popis barvy nezávislý na konkrétním zařízení spektrum (nejpřesnější, ale po 10nm je to 36 hodnot) XYZ, Lab použit v ICC profilech vhodné pro výměnu informací mezi systémy Adobe RGB, srgb 21

22 Profily zařízení Profil zařízení převod mezi jeho vlastním barevným prostorem a nějakým univerzálním (Lab nebo spektrum) profilovat lze jen to, co produkuje opakovatelné výsledky všechny proměnné musí být fixovány (jeden substrát, jedna sada inkoustů, jedno nastavení...) po čase je potřeba zařízení přeměřit Standardní (ICC profily) lze vyměňovat mezi systémy, každý jim rozumí, založené na Lab prostoru a konkrétním světle Proprietární vyšší kvalita (založené na celém spektru) 22

23 Měření barev spektrofotometr levné modely pracují jen v Lab/XYZ dražší měří spektrum každých 10nm kalibrační sonda pro monitory 23

24 Tvorba profilů Jediný způsob, jak zjistit chování nějakého zařízení, je něco vytisknout a pak změřit. 24

25 25 Tvorba profilů měření jedné nebo více barev

26 Užití profilů Barvu popsanou způsobem nezávislým na konkrétním zařízení převedu do prostoru daného zařízení Problém s omezeným gamutem => co s barvami, které dané zařízení nedokáže zobrazit Rendering intent: absolute colorimetric ořežu, co je mimo relative colorimetric ořežu a převedu bílý bod perceptual zmenším gamut (všechny barvy) saturation hlavní je saturace, jas a odstín upravím 26

27 27 Rozdíl mezi gamutem CMYK a CMYK OVG

28 Inkousty CMYK a přímé barvy CMYK většina barevného tisku probíhá v CMYK černý inkoust proč a jak se vlastně používá? přímé barvy (spot colors) vzorníky inkoustů (Pantone, IndiChome,..) jednoznačná specifikace barvy zvětšení gamutu (zelená, oranžová) vyšší kvalita tisku (hnědá čokoláda, Ferrari red) bílá barva oboustranný tisk na fólie speciální užití (dekorace, security printing) 28

29 Rasterizace (RIP)

30 Rastrování - RIP při editaci pracujeme s vektorovou grafikou nebo s 8-bitovými obrázky tiskneme jednobitově drobný text se nerastruje 30

31 31 Různé rastry pro různé účely

32 32 Problémy světlých a tmavých oblastí

33 Vyřazení (step & repeat)

34 Vyřazení - impozice tisk vícestránkových dokumentů (časopisy, knihy) rozvržení stránek na archu tak, aby se z toho dala složit kniha nebo časopis různé způsoby vazby vyžadují různé rozložení výjimky (titulní strana, vložené listy jsou menší...) viz následující přednáška 34

35 Vyřazení step & repeat opakování jednoho nebo několika jednoduchých dokumentů jednostranný nebo oboustranný tisk vychází z následného zpracování (řezání, ohýbání, lepení) kombinace více různých dokumentů ruční / automatická repetice 35

36 Vyřazení mřížka (grid) přesahy (bleed) kvůli nepřesnostem při řezání alternace (hlavy k sobě) mezery: žádné nebo dost velké 36

37 Vyřazení pravidelné ale složitější tvary krabičky CAD data určují rozměry alternace každý druhý je otočen 37

38 Vyřazení Sign & display složité nepravidelné tvary drahý substrát (>100 Eur za 1m 2 ) kusová výroba (desítky objektů, několik archů) inteligentní řezací stoly 38

39 Registrační a jiné značky informace o zakázce kdo, kdy, co... soutisk barev, gradace synchronizace pro řezací stroje vazba k celé stránce (frame,sheet) nebo k jednotlivým objektům 39

40 A brand new day in Packaging & Printing 40
