1 Číslo projektu: Název projektu: Subjekt: Označení materiálu (přílohy): CZ.1.07/1.1.24/ Polygrafie v praxi Albrechtova střední škola, Český Těšín, p.o. Prezentace Rastrování II. Autor: Mgr. MgA. Michal Popieluch Datum vytvoření: listopad 2014 Třída (ročník): PG 3. Předmět: Polygrafie v praxi

0118 Polygrafie v praxi Albrechtova střední škola, Český Těšín, p.o. Prezentace Rastrování II.

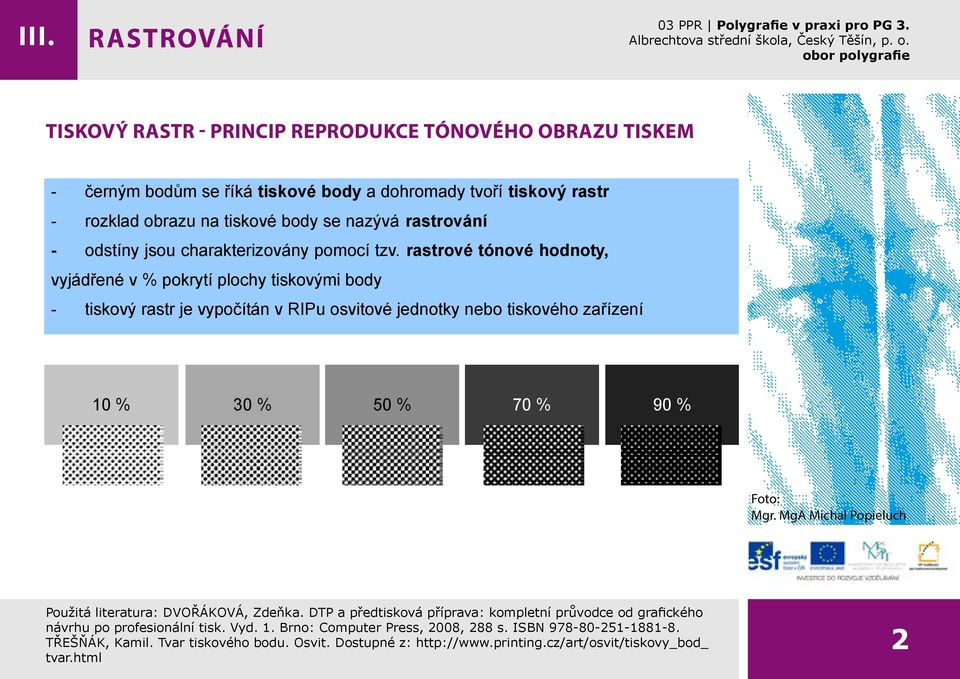

2 3. 1. PRE-PRESS (PŘEDTISKOVÁ PŘÍPRAVA) TISKOVÝ RASTR princip reprodukce tónového obrazu obor polygrafie SŠ HOP ČT, tiskový rastr - princip reprodukce tónového obrazu tiskem - černým bodům se říká tiskové body a dohromady tvoří tiskový rastr - rozklad obrazu na tiskové body se nazývá - odstíny jsou charakterizovány pomocí tzv. rastrové tónové hodnoty, vyjádřené v % pokrytí plochy tiskovými body - tiskový rastr je vypočítán v RIPu osvitové jednotky nebo tiskového zařízení 10 % 30 % 50 % 70 % 90 % 2

rozklad obrazu na tiskové body se nazývá - odstíny jsou charakterizovány pomocí tzv.

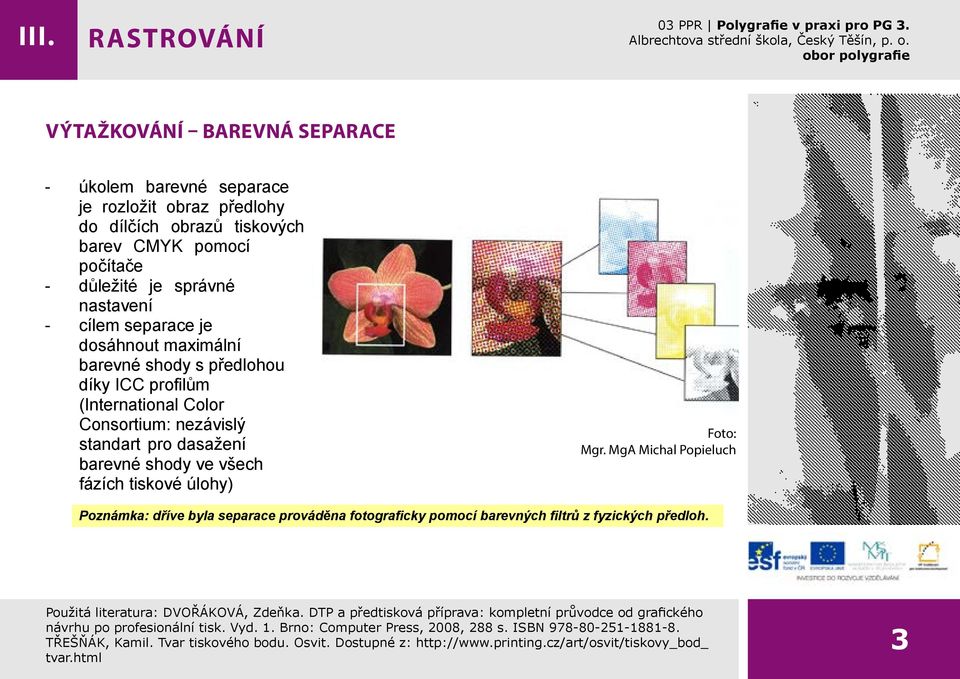

3 3. 1. PRE-PRESS SŠ HOP ČT, obor polygrafie výtažkování barevná separace BAREVNÉ VÝTAŽKOVÁNÍ (též: separace, CMYK konverze) - úkolem barevné separace je rozložit obraz předlohy do dílčích obrazů tiskových barev CMYK pomocí počítače - důležité je správné nastavení - cílem separace je dosáhnout maximální barevné shody s předlohou díky ICC profilům (International Color Consortium: nezávislý standart pro dasažení barevné shody ve všech fázích tiskové úlohy) Poznámka: dříve byla separace prováděna fotograficky pomocí barevných filtrů z fyzických předloh. 3

CMYK pomocí počítače - důležité je správné nastavení - cílem separace je dosáhnout maximální barevné shody s předlohou díky ICC profilům

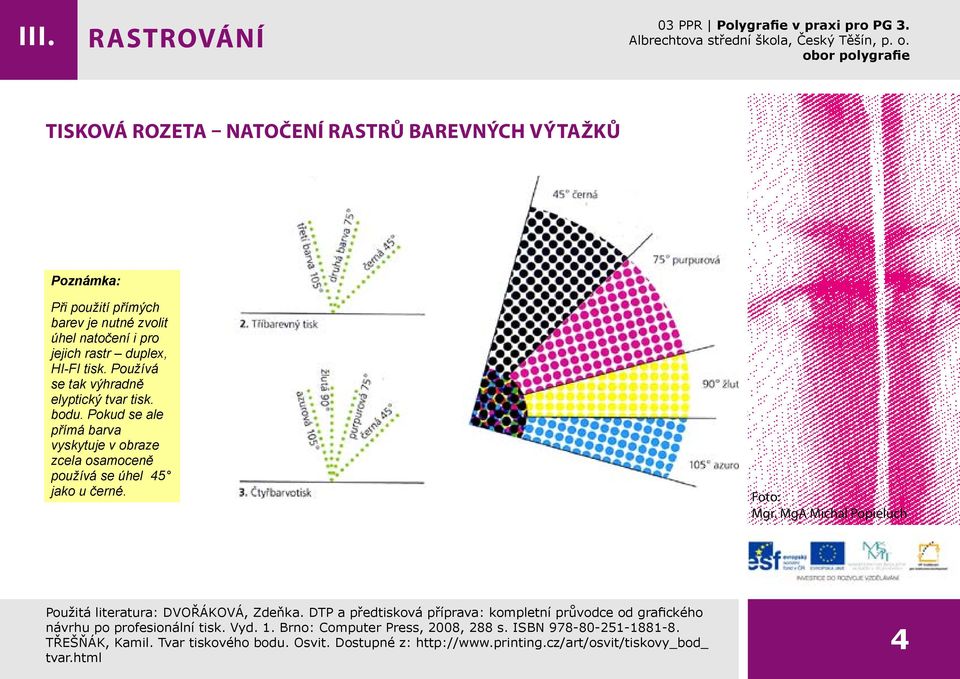

4 3. 1. PRE-PRESS tisková rozeta natočení rastrů barevných Tisková rozeta: výtažků NATOČENÍ RASTRU SŠ HOP ČT, obor polygrafie Poznámka: Při použití přímých barev je nutné zvolit úhel natočení i pro jejich rastr duplex, HI-FI tisk. Používá se tak výhradně elyptický tvar tisk. bodu. Pokud se ale přímá barva vyskytuje v obraze zcela osamoceně používá se úhel 45 jako u černé. 4

úhel natočení i pro jejich rastr duplex, HI-FI tisk.

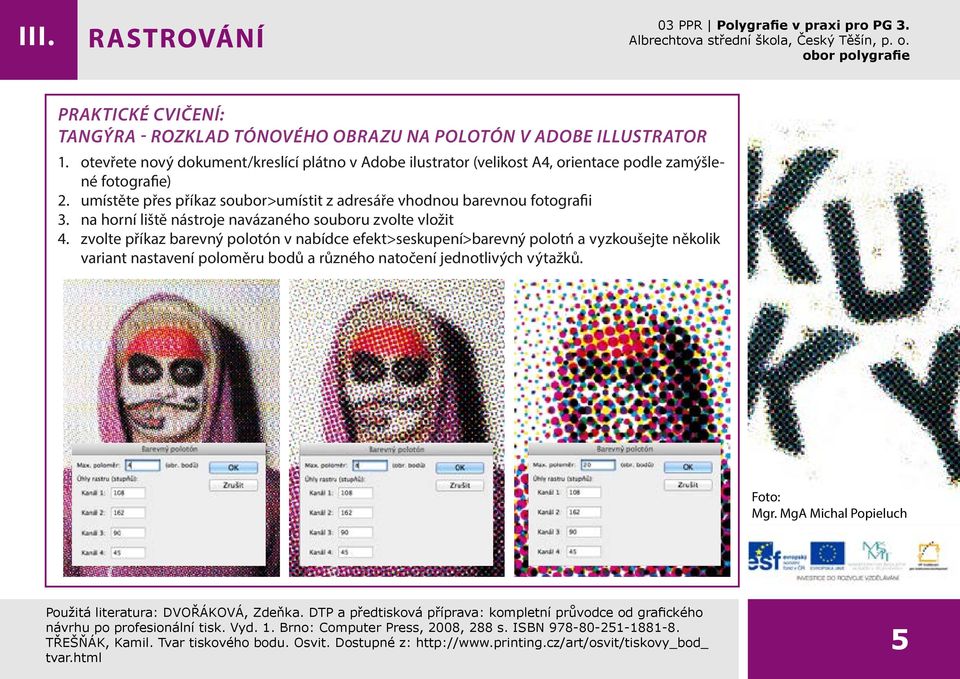

5 obor polygrafie Praktické cvičení: tangýra - rozklad tónového obrazu na polotón v adobe illustrator 1. otevřete nový dokument/kreslící plátno v Adobe ilustrator (velikost A4, orientace podle zamýšlené fotografie) 2. umístěte přes příkaz soubor>umístit z adresáře vhodnou barevnou fotografii 3. na horní liště nástroje navázaného souboru zvolte vložit 4. zvolte příkaz barevný polotón v nabídce efekt>seskupení>barevný polotń a vyzkoušejte několik variant nastavení poloměru bodů a různého natočení jednotlivých výtažků. 5

umístěte přes příkaz soubor>umístit z adresáře vhodnou barevnou fotografii 3.
