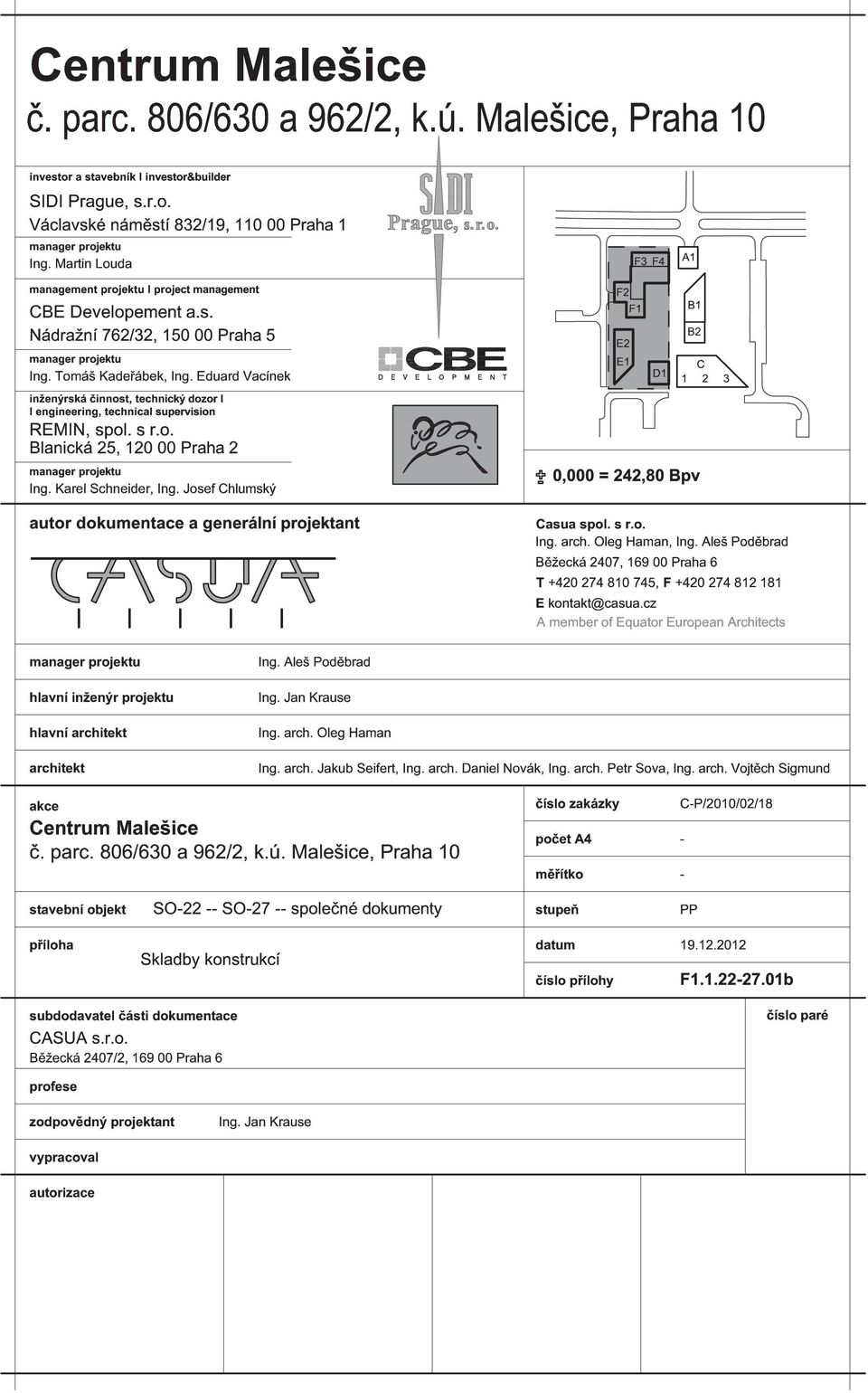

SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP

Transkript

1

2 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP Podlahy: P.1a - Podlaha byt dřevěné lamely (120mm) dřevěná podlaha pro silně namáhané obytné prostory se zámkovým systémem, odolnost 23/32, dekor: ořech,dub,dub bělený,třešeň, dodávka včetně soklových a přechodových lišt, vzor parkety, fa Boen Clic - třívrstvé dřevěné lamely 13mm - separační vrstva Mirelon 2mm - anhydrit AE20 35mm - vyrovnání EPS 100Z 30mm - kročejová izolace např. EPS T 3500, Orsil N 40mm - stěrková sádrová omítka 5mm P.1b - Podlaha byt dřevěné lamely arkýř (120mm) dřevěná podlaha pro silně namáhané obytné prostory se zámkovým systémem, odolnost 23/32, dekor: ořech,dub,dub bělený,třešeň, dodávka včetně soklových a přechodových lišt, vzor parkety, fa Boen Clic - třívrstvé dřevěné lamely 13mm - separační vrstva Mirelon 2mm - anhydrit AE20 35mm - vyrovnání EPS 100Z 30mm - kročejová izolace např. EPS T 3500, Orsil N 40mm - lepicí stěrka na minerální vlnu - tepelná izolace minerální vlna 200mm (izolace bude kotvená dle požadavku výškového umístění v souladu s technologickým předpisem) - stěrková omítka 5 mm -speciální hladká barevná fasádní stěrka silikátová nebo minerální, zrnitost do 1mm 4mm v případech napojení na stěny s odvětranou fasádou je místo omítky použit obklad deskami Silbonit, spuštěný až na úroveň nadpraží -uzavírací nátěr v barvě a systému omítky, imitující obklad šedými deskami s tmavě šedými spárami, vysoce paropropustný nátěr, např. Sto Beton Optic S5005 G 80Y (dle vzorku), P.1c - Podlaha byt dlažba (120mm) dlažba keramická, protiskluz min. R9, šedá, hnědá, béžová (barevné řešení dle výběru klienta), standard série Loft (ermes aurelia) standardní kombinace hnědá podlaha, béžový a bílý obklad - dlažba do tmelu - keramika 9+5mm (v koupelnách hydroizolační stěrka vytažená na stěny včetně přechodového systémového rohového profilu) - cementový potěr Cemlow CF20 (samonivelační) 56mm - vyrovnání EPS 100Z 10mm - kročejová izolace např. EPS T 3500, Orsil N 40mm - stěrková omítka 5mm P.1d - Podlaha byt dlažba elektrické podlahové vytápění (120mm) dlažba keramická, protiskluz min. R9, šedá, hnědá, béžová (barevné řešení dle výběru klienta..), standard serie Loft (ermes aurelia) standardní kombinace hnědá podlaha, béžový a bílý obklad - dlažba do tmelu keramika, hydrofobní spárovací hmota 9+4mm (v koupelnách hydroizolační stěrka vytažená na stěny včetně přechodového systémového rohového profilu) - elektrická topná rohož (alternativně elektrické topné kabely) 2 mm - cementový potěr Cemflow CF20 (samonivelační) 55mm - tepelná izolace EPS 100 Z 10mm CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

3 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP - kročejová izolace např. EPS T 3500, Orsil N 40mm -stěrková omítka 5mm *Pro případ použití teplovodního podlahového vytápění bude základní skladba podlahy (120mm) upravena takto - nášlapná vrstva (lamino, dřevo, dlažba, marmoleum... ) max. 16mm - anhydrit min. 64/44mm - systémová podlahová deska podlahového topení (standard UPONOR Klett 30-2, Tecto ND 30-2) 30/50mm - kročejová izolace Ethafoam 10mm (u všech plovoucích podlah s podlahovým vytápěním provedení vč. dilatačních úseků,vrstva bude oddělena od ostatních konstrukcí systémovým separačním páskem tl. min.10mm) Podlaha bude rozčleněna podle jednotlivých okruhů do dilatačních sekcí. Spáry tenkovrstvé kročejové izolace přelepit nebo celou podlahu překrýt PE fólií jako ochranu proti zatečení bet. mazaniny na stropní desku P.1g - Podlaha byt dřevěné lamely 2.NP (120mm,E12) dřevěná podlaha pro silně namáhané obytné prostory se zámkovým systémem, odolnost 23/32, dekor: ořech,dub,dub bělený,třešeň, dodávka včetně soklových a přechodových lišt, vzor parkety, fa Boen Clic - třívrstvé dřevěné lamely 13mm - separační vrstva Mirelon 2mm - anhydrit AE20 39mm - tepelná izolace EPS 100 Z 30mm - kročejová izolace např. EPS T 3500, Orsil N 40mm - tepelná izolace minerální vlna 200mm (izolace bude kotvená dle požadavku výškového umístění v souladu s technologickým předpisem) - plech K11. (viz tabulka klempířských výrobků E12) P.2 - Podlaha chodba 2.np a výš (i v CHUC), hlavní podesta schodiště (120mm) dlažba keramická, protiskluz R10, černá, antracit ( dle architekta ), standard serie Taurus Granit 300x300, Graniti černá - keramická dlažba do tmelu 10+5 mm - cementový potěr Cemflow CF 20 (samonivelační) 55 mm - PE fólie - kročejová izolace ethafoam 10mm - výplň polystyren např. EPS T 3500/rozvody instalací 40mm - stěrková omítka 5mm P.3 - Podlaha mezipodest od 2.NP výš (tl. 90mm) dlažba keramická, protiskluz R10, černá, antracit ( dle architekta ), standard serie Taurus Granit 300x300, Graniti černá - keramická dlažba do tmelu 10+5 mm - cementový potěr Cemflow CF20 (samonivelační) 50 mm - kročejová izolace EPS T3500, Orsil N 25 mm - stěrková omítka 5mm P.4a Schodiště (schodišťová ramena) dlažba keramická, protiskluz R10, černá, antracit ( dle architekta ), standard serie Taurus Granit 300x300, Graniti černá na prvním a posledním stupni ramena barevná značka - keramická dlažba do tmelu 10+5 mm - prefabrikované rameno s definitivní povrchovou úpravou CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

4 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP P.4b Mezipodesty v suterénech, mezipodesty mezi 1.NP - 2NP dlažba keramická, protiskluz R10, černá, antracit ( dle architekta ), standard serie Taurus Granit 300x300, Graniti černá na prvním a posledním stupni ramena barevná značka - keramická dlažba do tmelu 10+5 mm P.5a Podlaha vstupní zádveří část s čistící zónou(120mm) čístící rohož(topwell 17, kombinace pryž,koberec) 17mm protiprašný uzavírací epoxidový nátěr s hydroizolační schopností, např. Sikafloor Proseal cementový potěr Cemflow CF20 (samonivelační) 63mm separační PE fólie - kročejová izolace např. EPS T 3500, Orsil N 40mm stropní deska tepelná izolace 3i isolet (do bednění) 140mm P.5b - Podlaha chodba 1.NP - veřejné prostory (120mm), podlaha vstupní zádveří dlažba keramická, protiskluz R10, barva dle objektů, velkoformátová dlažba nebo kámen - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm - cementový potěr Cemflow CF20 (samonivelační) 65mm - kročejová izolace např. EPS T 3500, Orsil N 40mm - tepelná izolace 3i isolet (do bednění) 140mm P.6a - Podlaha šachet VZT a výtahů protiprašný nátěr bezbarvý základová deska podkladní beton štěrkové lože P.6b - Podlaha komerce (připravenost) protiprašný nátěr bezbarvý, např. Sikafloor ProSeal stropní deska tepelná izolace 3i isolet (do bednění) bílý nátěr 140mm P.6c - Podlaha wellness strojovna (150 mm) epoxidová stěrka s dostatečnou protiskluznou úpravou umožňující dobrou údržbu, černá, šedá, např. SIKAFLOOR 81 EPO CEM + SIKAFLOOR 2530W - epoxidový nátěr - hydroizolační stěrka vytažená 100 mm na stěny 2 mm - cementový potěr Cemflow CF20 (samonivelační) 58 mm - separační PE folie - vyrovnávací EPS 100 Z 50 mm - izolace kročejové hluku EPS T 3500, Orsil N 40 mm Pod všemi vibrujícími zařízeními (čerpadla, ventilátory, výměníky) bude zřízen plovoucí základ mm betonová mazanina se sítí uložená na REGUPOL-ové rohoži tl. 20 mm. P.6d Podlaha wellness - whirpool (podlahové vytápění, dlažba, 150 mm) dlažba keramická, protiskluz R10B, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm - hydroizolační stěrka vytažená 100 mm na stěny CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

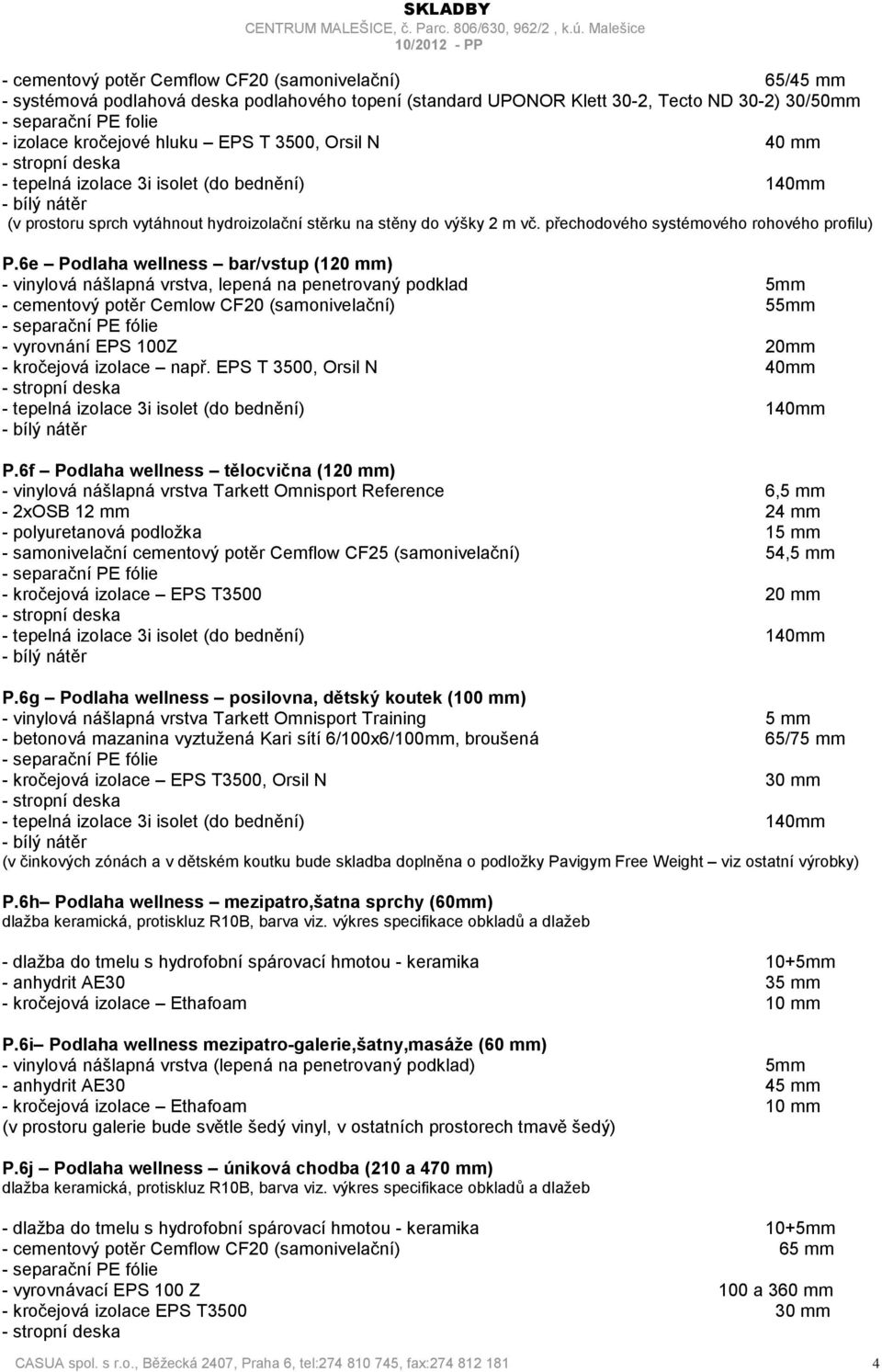

5 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP - cementový potěr Cemflow CF20 (samonivelační) 65/45 mm - systémová podlahová deska podlahového topení (standard UPONOR Klett 30-2, Tecto ND 30-2) 30/50mm - separační PE folie - izolace kročejové hluku EPS T 3500, Orsil N 40 mm - tepelná izolace 3i isolet (do bednění) 140mm (v prostoru sprch vytáhnout hydroizolační stěrku na stěny do výšky 2 m vč. přechodového systémového rohového profilu) P.6e Podlaha wellness bar/vstup (120 mm) - vinylová nášlapná vrstva, lepená na penetrovaný podklad 5mm - cementový potěr Cemlow CF20 (samonivelační) 55mm - vyrovnání EPS 100Z 20mm - kročejová izolace např. EPS T 3500, Orsil N 40mm - tepelná izolace 3i isolet (do bednění) 140mm P.6f Podlaha wellness tělocvična (120 mm) - vinylová nášlapná vrstva Tarkett Omnisport Reference 6,5 mm - 2xOSB 12 mm 24 mm - polyuretanová podložka 15 mm - samonivelační cementový potěr Cemflow CF25 (samonivelační) 54,5 mm - kročejová izolace EPS T mm - tepelná izolace 3i isolet (do bednění) 140mm P.6g Podlaha wellness posilovna, dětský koutek (100 mm) - vinylová nášlapná vrstva Tarkett Omnisport Training 5 mm - betonová mazanina vyztužená Kari sítí 6/100x6/, broušená 65/75 mm - kročejová izolace EPS T3500, Orsil N 30 mm - tepelná izolace 3i isolet (do bednění) 140mm (v činkových zónách a v dětském koutku bude skladba doplněna o podložky Pavigym Free Weight viz ostatní výrobky) P.6h Podlaha wellness mezipatro,šatna sprchy (60mm) dlažba keramická, protiskluz R10B, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm - anhydrit AE30 35 mm - kročejová izolace Ethafoam 10 mm P.6i Podlaha wellness mezipatro-galerie,šatny,masáže (60 mm) - vinylová nášlapná vrstva (lepená na penetrovaný podklad) 5mm - anhydrit AE30 45 mm - kročejová izolace Ethafoam 10 mm (v prostoru galerie bude světle šedý vinyl, v ostatních prostorech tmavě šedý) P.6j Podlaha wellness úniková chodba (210 a 470 mm) dlažba keramická, protiskluz R10B, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm - cementový potěr Cemflow CF20 (samonivelační) 65 mm - vyrovnávací EPS 100 Z 100 a 360 mm - kročejová izolace EPS T mm CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

6 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP - tepelná izolace 3i isolet (do bednění) 140 mm P.6k Strojovna wellness (120 mm) epoxidová stěrka s dostatečnou protiskluznou úpravou umožňující dobrou údržbu, černá, šedá, např. SIKAFLOOR 81 EPO CEM + SIKAFLOOR 2530W - epoxidový nátěr - hydroizolační stěrka vytažená 100 mm na stěny 2 mm - cementový potěr Cemflow CF20 (samonivelační) 58 mm - separační PE folie - vyrovnávací EPS 100 Z 20 mm - izolace kročejové hluku EPS T 3500, Orsil N 40 mm Pod všemi vibrujícími zařízeními (čerpadla, ventilátory, výměníky) bude zřízen plovoucí základ mm betonová mazanina se sítí uložená na REGUPOL-ové rohoži tl. 20 mm. P.6l Podlaha wellness whirpool (zvýšená, 850 mm) dlažba keramická, protiskluz R10B, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm - hydroizolační stěrka vytažená 100 mm na stěny - cementový potěr Cemflow CF20 (samonivelační) 65/45 mm - systémová podlahová deska podlahového topení (standard UPONOR Klett 30-2, Tecto ND 30-2) 30/50mm - separační PE folie - izolace kročejové hluku EPS T 3500, Orsil N 40 mm - železobetonová deskado ztraceného bednění z trapézového plechu (60 mm nadbetonávka) mm - volný prostor 590 mm - tepelná izolace 3i isolet (do bednění) 140 mm P.6m Schodiště wellness (150 mm) dlažba keramická, protiskluz R10, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm - cementový potěr Cemflow CF20 (samonivelační) 55 mm - separační PE folie - vyrovnávací EPS 100 Z 40 mm - izolace kročejové hluku EPS T 3500, Orsil N 40 mm - tepelná izolace 3i isolet (do bednění) 140mm schodišťové ramena a mezipodesta se opatří shodnou keramickou dlažbou do tmelu P.6n Podlaha wellness sauny, pára (150 mm) dlažba keramická, protiskluz R10B, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm,150mm sokl - hydroizolační stěrka vytažená 150 mm na stěny - cementový potěr Cemflow CF20 (samonivelační) 55 mm - separační PE folie -vyrovnávací EPS 100 Z 40 mm - izolace kročejové hluku EPS T 3500, Orsil N 40 mm - tepelná izolace 3i isolet (do bednění) 140mm (v prostoru sauny vytáhnout hydroizolační stěrku na stěny do výšky 2 m vč. přechodového systémového rohového profilu) Pozn.: V prostoru sauny nutno použít flexibilní lepidla a spárovací hmoty vyzkoušené do takto namáhaných prostor. CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

7 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP P.6o Podlaha wellness mezipatro,wc,úklid,sklad (60mm) dlažba keramická, protiskluz R10B, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 10+5mm - anhydrit AE30 35 mm - kročejová izolace Ethafoam P.6p - Podlaha wellness 1.NP hygienické zázemí (120mm) dlažba keramická, protiskluz R9, ve vlhkých prostorách R10, barva viz. výkres specifikace obkladů a dlažeb - dlažba do tmelu - keramika 9+5mm - hydroizolační stěrka vytažená na stěny (vč. přechodového systémového rohového profilu) 1 mm - betonová mazanina 65mm - kročejová izolace EPS T3500, Orsil N 40 mm - tepelná izolace 3i isolet (do bednění) 140mm 10 mm P.6q Podlaha ricochet kurtů (140+70mm kce. ricochetu) finální vrstva podlahy součástí dodávky dodavatele ricochetového kurtu stavební připravenost pouze po betonovou mazaninu s bezprašným nátěrem na beton - finální kce ricochetového kurtu (Ov.71) 70 mm - bezprašný nátěr na beton - betonová mazanina vyztužená Kari sítí 6/100x6/100 mm 100 mm - kročejová izolace EPS T mm - tepelná izolace 3i isolet (do bednění) 140 mm P.7 - Podlaha trafostanice (zdvojená podlaha tl. 920mm) -ocelový plech s protiskluznou úpravou 5mm -ocelová nosná konstrukce -instalační prostor -epoxidový nátěr nebo stěrka s odolností proti ropným produktům (např. nátěr SIKAFLOOR 2530 W, ETERNAL ROP-IZOL) (nátěr bude vytažen 200mm na stěny) -penetrace -stropní deska -tepelná izolace 3i isolet (do bednění) 140mm -bílý nátěr P.8 - Podlaha hygienické zázemí (120mm) dlažba keramická, protiskluz R9, ve vlhkých prostorách R10, šedá, standard serie Tarus Color ( Rako ) -dlažba do tmelu - keramika 9+5mm -hydroizolační stěrka vytažená na stěny (vč. přechodového systémového rohového profilu) 1 mm -betonová mazanina 65mm -separační PE fólie - kročejová izolace EPS T3500, Orsil N 40 mm - tepelná izolace 3i isolet (do bednění) 140mm P.8a - Podlaha hygienické zázemí (150mm) dlažba keramická, protiskluz R9, ve vlhkých prostorách R10, šedá, standard serie Tarus Color ( Rako ) - dlažba do tmelu - keramika 9+5mm - hydroizolační stěrka vytažená na stěny vč. přechodového systémového rohového profilu) 1 mm CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

8 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP - betonová mazanina 65mm - vyrovnání EPS 100Z 30 mm - kročejová izolace EPS T3500, Orsil N 40 mm - tepelná izolace 3i isolet (do bednění) 140mm (u všech plovoucích podlah provedení vč. dilatačních úseků,vrstva bude oddělena od ostatních konstrukcí separačním páskem, např. Ethafoam, MIRELON tl.10mm) Spáry tenkovrstvé kročejové izolace přelepit nebo celou podlahu překrýt PE fólií jako ochranu proti zatečení bet. mazaniny na stropní desku P.09 Podlaha myčky - polyuretanová stěrka (vytažená 300 mm na stěny) 2 mm (stěrka s odolností proti ropným produktům, čístím prostředkům a saponátům, překonávající statické a dynamické trhliny do 0,3 mm, stěrka funguje jako hydroizolace) - hlazená betonová mazanina vyztužená Kari sítí 6/100x6/100 mm, spádovaná mm - základová deska (vodostavební) broušená s leštěným povrchem - separační kluzná vrstva (PE fólie, nepískovaná asfaltová lepenka)- separační kluzná vrstva (PE fólie, nepískovaná asfaltová lepenka) - podkladní beton C12/15 -X štěrkový podsyp, nehutněný, frakce 8-32 (deformační a drenážní vrstva) mm - terén P.10 - Podlaha suterén garáže 1.PP - vícevrstvá polyuretanová stěrka s odolností proti ropným produktům a solím 2-3mm ( např. systém Sika CarDeck Elastics I, včetně soklového řešení detailů a napojení dilatačních lišt, vytažená na stěnu, stěrka musí překonávat dynamické i statické trhliny do 0,3mm, stěrka funguje jako hydroizolace) (v prostoru rampy s protiskluzovým vsypem) (Stání: RAL 7032 barva světle šedivá, Pojezd: RAL 7042 (tmavě šedivá) - penetrace broušená ve spádu P.11 Podlaha - předsíň odpadky F1 (120 mm) - dvouvrstvá epoxidová stěrka s velkou mechanickou odolností a odolností proti slabým roztokům kyselin a louhů, nebo vícevrstvý nátěr, např. SIKAFLOOR 264 (RAL 7042) 2mm - betonová mazanina 78 mm - kročejová izolace EPS T mm - tepelná izolace 3i isolet (do bednění) 140mm P.12 Chodba schodišťová 1.PP dlažba keramická, protiskluz R10, bílá, šedá, tmavě šedá ( dle objektů ), standard serie Taurus Granit 300x300, Rio Negro ( Rako ) - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 9+5mm broušená P.13a 1PP - vodoměr, strojovna SHZ, předávací stanice, lapol, sklad údržby,strojovna Welness - dvouvrstvá epoxidová stěrka s velkou mechanickou odolností a odolností proti slabým roztokům kyselin a louhů, nebo vícevrstvý nátěr, např. SIKAFLOOR 264 (barva RAL7042) 2mm ( včetně soklového řešení detailů a napojení dilatačních lišt, vytažená 150mm na stěnu, protiskluz R9, v předávací stanici R10) - betonová mazanina vyztužená Kari sítí 6/100 x 6/100 mm, spádovaná mm broušená Pod všemi vibrujícími zařízeními (čerpadla, ventilátory, výměníky) bude zřízen plovoucí základ mm betonová mazanina se sítí uložená na REGUPOL-ové rohoži tl. 20 mm. CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

9 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP P.13c Lapol 2PP - dvouvrstvá epoxidová stěrka s velkou mechanickou odolností a odolností proti slabým roztokům kyselin a louhů, nebo vícevrstvý nátěr, např. SIKAFLOOR 264 (barva RAL7042) 2mm ( včetně soklového řešení detailů a napojení dilatačních lišt, vytažená 150mm na stěnu, protiskluz R9, v předávací stanici R10) - základová deska (vodostavební) broušená s leštěným povrchem - separační kluzná vrstva (PE fólie, nepískovaná asfaltová lepenka) - podkladní beton C12/15 -X štěrkový podsyp, nehutněný, frakce 8-32 (deformační a drenážní vrstva) mm - terén Pod všemi vibrujícími zařízeními (čerpadla, ventilátory, výměníky) bude zřízen plovoucí základ mm betonová mazanina se sítí uložená na REGUPOL-ové rohoži tl. 20 mm. P.14a Zahradník, zázemí myčky (150 mm) - epoxidový nátěr, např. Sikafloor 264, (barva RAL7032) 1mm - betonová mazanina vyztužená Kari sítí 6/150x6/150 mm, broušená 59/70mm - tepelná izolace např. XPS 70mm broušená P.14b Zahradník a zázemí myčky hygienické místnosti (150 mm) dlažba keramická, protiskluz R9, ve vlhkých prostorách R10, šedá, standard serie Tarus Color 300x300 - dlažba do tmelu - keramika 9+5mm (v koupelnách hydroizolační stěrka vytažená na stěny včetně přechodového systémového rohového profilu) - betonová mazanina 66mm - tepelná izolace např. XPS 70mm broušená P.15 - Podlaha suterén garáže 2.PP - difuzně otevřená dvouvrstvá epoxidová stěrka s odolností proti ropným produktům a solím, 2mm ( např. systém silnovrstvá penetrace Sikafloor 161 s vsypem + Sikafloor 2530W, včetně soklového řešení detailů a napojení dilatačních lišt, vytažená na stěnu, stěrka musí překonávat dynamické i statické trhliny do 0,3mm) (v prostoru rampy s protiskluzovým vsypem), (Stání: RAL 7032 barva světle šedivá, Pojezd: RAL 7042 (tmavě šedivá) - penetrace - základová deska (vodostavební) broušená ve spádu s leštěným povrchem (leštěný povrch je možné nahradit dvouvrstvou epoxidovou stěrkou s odolností proti ropným produktům) - separační kluzná vrstva (PE fólie, nepískovaná asfaltová lepenka) - podkladní beton C12/15 -X štěrkový podsyp, nehutněný, frakce 8-32 (deformační a drenážní vrstva) mm - terén dvouvrstvou epoxidovou stěrku s odolností proti ropným produktům v tl. 2mm lze za příznivých podmínek nahradit uzavíracím nátěrem a vyleštěním desky - uzavírací nátěr, např. Sika Glossil včetně jeho vytažení 150mm na stěnu včetně přechodového systémového rohového profilu Tam, kde budou provedeny pracovní spáry v obvodových konstrukcích je potřeba je ošetřit vložením bentonitových pásků v nejnáročnějších detailech dle uvážení dodavatele i vložením prvků injektážního systému pro možnost sanovatelnosti hydroizolační funkce (např. smršťovací pruh). Dilatace ve styku s vnějším prostředím je nutné chránit proti pronikání spodní tlakové vody pomocí profilovaných PVC dilatačních pásů (tzv. waterstop) vkládaných na spodní líc desky. P.16 Chodba schodišťová 2PP dlažba keramická, protiskluz R10, černá, antracit ( dle architekta ), standard serie Taurus Granit 300x300, Graniti černá CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

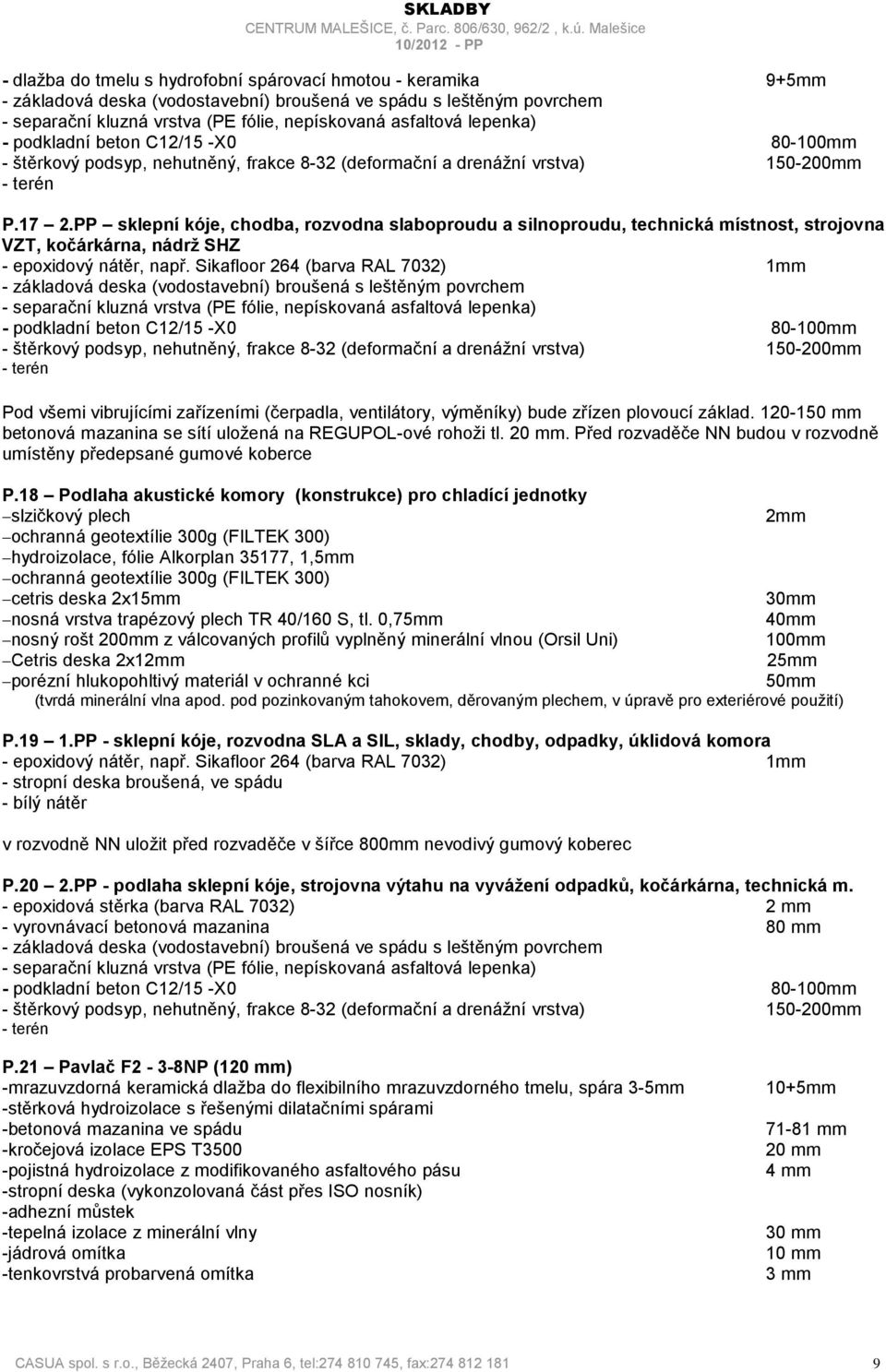

10 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP - dlažba do tmelu s hydrofobní spárovací hmotou - keramika 9+5mm - základová deska (vodostavební) broušená ve spádu s leštěným povrchem - separační kluzná vrstva (PE fólie, nepískovaná asfaltová lepenka) - podkladní beton C12/15 -X štěrkový podsyp, nehutněný, frakce 8-32 (deformační a drenážní vrstva) mm - terén P.17 2.PP sklepní kóje, chodba, rozvodna slaboproudu a silnoproudu, technická místnost, strojovna VZT, kočárkárna, nádrž SHZ - epoxidový nátěr, např. Sikafloor 264 (barva RAL 7032) 1mm - základová deska (vodostavební) broušená s leštěným povrchem - separační kluzná vrstva (PE fólie, nepískovaná asfaltová lepenka) - podkladní beton C12/15 -X štěrkový podsyp, nehutněný, frakce 8-32 (deformační a drenážní vrstva) mm - terén Pod všemi vibrujícími zařízeními (čerpadla, ventilátory, výměníky) bude zřízen plovoucí základ mm betonová mazanina se sítí uložená na REGUPOL-ové rohoži tl. 20 mm. Před rozvaděče NN budou v rozvodně umístěny předepsané gumové koberce P.18 Podlaha akustické komory (konstrukce) pro chladící jednotky slzičkový plech 2mm ochranná geotextílie 300g (FILTEK 300) hydroizolace, fólie Alkorplan 35177, 1,5mm ochranná geotextílie 300g (FILTEK 300) cetris deska 2x15mm 30mm nosná vrstva trapézový plech TR 40/160 S, tl. 0,75mm 40mm nosný rošt 200mm z válcovaných profilů vyplněný minerální vlnou (Orsil Uni) Cetris deska 2x12mm 25mm porézní hlukopohltivý materiál v ochranné kci 50mm (tvrdá minerální vlna apod. pod pozinkovaným tahokovem, děrovaným plechem, v úpravě pro exteriérové použití) P.19 1.PP - sklepní kóje, rozvodna SLA a SIL, sklady, chodby, odpadky, úklidová komora - epoxidový nátěr, např. Sikafloor 264 (barva RAL 7032) 1mm broušená, ve spádu v rozvodně NN uložit před rozvaděče v šířce 800mm nevodivý gumový koberec P.20 2.PP - podlaha sklepní kóje, strojovna výtahu na vyvážení odpadků, kočárkárna, technická m. - epoxidová stěrka (barva RAL 7032) 2 mm - vyrovnávací betonová mazanina 80 mm - základová deska (vodostavební) broušená ve spádu s leštěným povrchem - separační kluzná vrstva (PE fólie, nepískovaná asfaltová lepenka) - podkladní beton C12/15 -X štěrkový podsyp, nehutněný, frakce 8-32 (deformační a drenážní vrstva) mm - terén P.21 Pavlač F2-3-8NP (120 mm) -mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm -stěrková hydroizolace s řešenými dilatačními spárami -betonová mazanina ve spádu -kročejová izolace EPS T3500 -pojistná hydroizolace z modifikovaného asfaltového pásu -stropní deska (vykonzolovaná část přes ISO nosník) -adhezní můstek -tepelná izolace z minerální vlny -jádrová omítka -tenkovrstvá probarvená omítka 10+5mm mm 20 mm 4 mm 30 mm 10 mm 3 mm CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

11 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP P.21a Pavlač F2-2NP mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm stěrková hydroizolace s řešenými dilatačními spárami betonová mazanina (vyztužená Kari sítí 6/100x6/) filtrační a drenážní vrstva (PETEXDREN, GUTTABETA DRAIN) hydroizolace z dvou modifikovaných živičných pásů (např. spodní Glastek 40 mineral, horní Elastek 40 speciál) tepelná izolace ve spádu EPS 100 S pojistná hydroizolace - asfaltový pás (SKLOBIT 40 MINERÁL) (tloušťky spodní tepelné izolace 3i Isolet stropní desky popsány v příslušných skladbách podhledů) 10+5mm 83mm 8mm mm 4mm P.21b Pavlač F2 2NP nad komerčními prostory mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm stěrková hydroizolace s řešenými dilatačními spárami spádovaná betonová mazanina (vyztužená 1 m od min. tl. Kari sítí 6/100x6/) filtrační a drenážní vrstva (PETEXDREN, GUTTABETA DRAIN) hydroizolace z dvou modifikovaných živičných pásů (např. spodní Glastek 40 mineral, horní Elastek 40 speciál) tepelná izolace ve spádu, desky z polyuretanu, IPN pojistná hydroizolace - asfaltový pás (SKLOBIT 40 MINERÁL) 10+5mm 83mm 8mm mm 4mm P.22a. Podlaha technologická místnost ( mm) - dvouvrstvá epoxidová stěrka s velkou mechanickou odolností a odolností proti slabým roztokům kyselin a louhů, nebo vícevrstvý nátěr, např. SIKAFLOOR 264 2mm - betonová mazanina vyztužená Kari sítí 6/100x6/100 mm, spádovaná mm - vyrovnání EPS 100Z 80 mm - kročejová izolace EPS T mm - tepelná izolace 3i isolet (do bednění) 140mm P.22b. Podlaha - odpadky komerce a chodba u zásobovacího dvora (265 mm) - dvouvrstvá epoxidová stěrka s velkou mechanickou odolností a odolností proti slabým roztokům kyselin a louhů, nebo vícevrstvý nátěr, např. SIKAFLOOR 264 (barva RAL 7032) 2mm - betonová mazanina vyztužená Kari sítí 6/100x6/100 mm 100 mm - vyrovnání EPS 100Z 120 mm - kročejová izolace EPS T mm - tepelná izolace 3i isolet (do bednění) 140mm P.23 1.PP - retence - xypexový nátěr broušená, ve spádu P.24 - Podlaha sklad F1 (120/590mm) dlažba keramická, protiskluz R10, černá, antracit ( dle architekta ), standard serie Taurus Granit 300x300, Graniti černá - keramická dlažba do tmelu 9+5 mm - cementový potěr Cemflow CF 20 (samonivelační) 56 mm - PE fólie - kročejová izolace EPS T mm - (vyrovnávací výplň polystyrenbetonem 470 mm) CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

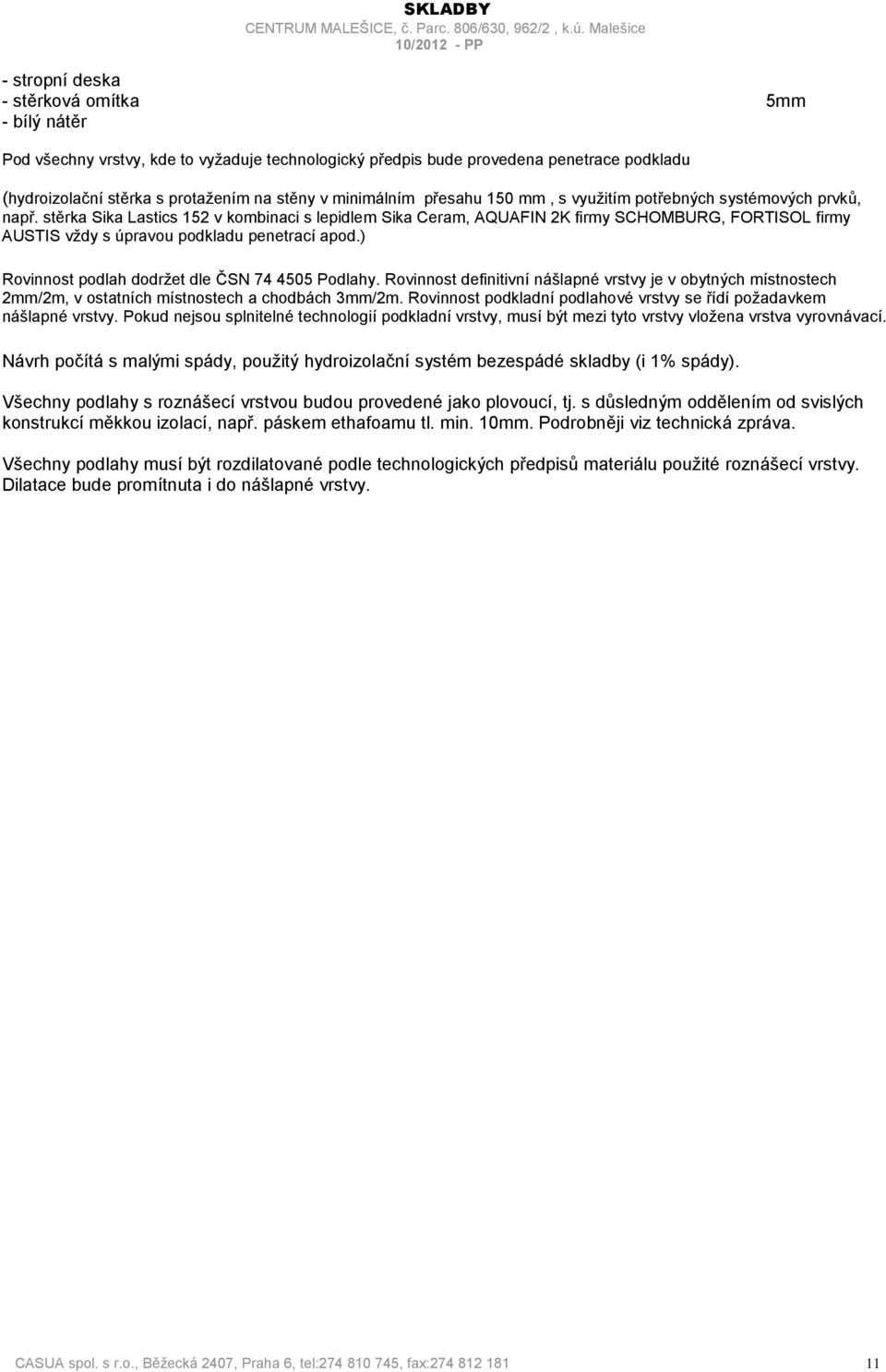

12 SKLADBY CENTRUM MALEŠICE, č. Parc. 806/630, 962/2, k.ú. Malešice 10/ PP - stěrková omítka 5mm Pod všechny vrstvy, kde to vyžaduje technologický předpis bude provedena penetrace podkladu (hydroizolační stěrka s protažením na stěny v minimálním přesahu 150 mm, s využitím potřebných systémových prvků, např. stěrka Sika Lastics 152 v kombinaci s lepidlem Sika Ceram, AQUAFIN 2K firmy SCHOMBURG, FORTISOL firmy AUSTIS vždy s úpravou podkladu penetrací apod.) Rovinnost podlah dodržet dle ČSN Podlahy. Rovinnost definitivní nášlapné vrstvy je v obytných místnostech 2mm/2m, v ostatních místnostech a chodbách 3mm/2m. Rovinnost podkladní podlahové vrstvy se řídí požadavkem nášlapné vrstvy. Pokud nejsou splnitelné technologií podkladní vrstvy, musí být mezi tyto vrstvy vložena vrstva vyrovnávací. Návrh počítá s malými spády, použitý hydroizolační systém bezespádé skladby (i 1% spády). Všechny podlahy s roznášecí vrstvou budou provedené jako plovoucí, tj. s důsledným oddělením od svislých konstrukcí měkkou izolací, např. páskem ethafoamu tl. min. 10mm. Podrobněji viz technická zpráva. Všechny podlahy musí být rozdilatované podle technologických předpisů materiálu použité roznášecí vrstvy. Dilatace bude promítnuta i do nášlapné vrstvy. CASUA spol. s r.o., Běžecká 2407, Praha 6, tel: , fax:

13 Střechy: S.1a - Vrchní zelená střecha pochozí úprava (E12) betonová dlažba 40mm štěrkopískové kladecí lože 60mm filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN T20 Garden) 20mm ochranná geotextílie 300g (FILTEK 500) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) - ochranná geotextílie 300g (FILTEK 300) tepelná izolace, spádové klíny EPS 100 S mm parozábrana s hliníkovou vložkou (BITALBIT S35) 5mm S.1b - Vrchní zelená střecha pochozí úprava (předzahrádky obj. E12,F12,F34) betonová dlažba 40mm štěrkopískové kladecí lože 50mm vylehčený štěrkokeramzitový násyp 350mm filtrační vrstva geotextílie (FILTEK 150) drenážní vrstva (DEKDREN T20Garden) 20mm ochranná geotextílie 300g (FILTEK 500) hydroizolace z dvou modifikovaných živičných pásů, odolných proti prorůstání kořínků 9 mm (např. spodní Glastek 40 mineral, horní Elastek 50 Garden) tepelná izolace, spádové klíny EPS 100 S mm parozábrana s hliníkovou vložkou (BITALBIT S35) 5mm Terasa bude ze tří stran obroubena betonovým obrubníkem uloženým na plocho do betonového lože. Úroveň terasy bude vyvýšena o 150mm nad přilehlý terén. S.1c - Vrchní zelená střecha extenzívní zeleň (obj. D, F1) substrát pro extenzívní zeleň 80mm filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN T20 Garden) 20mm ochranná geotextílie 300g (FILTEK 300) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) - ochranná geotextílie 300g (FILTEK 300) tepelná izolace, spádové klíny EPS 100 S mm parozábrana (BITALBIT S35) 5mm S.1d - Vrchní zelená střecha extenzívní zeleň (obj. E12,F2,F34) substrát pro extenzívní zeleň 80mm filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN L60 Garden),nopy vyplnit minerál. zásypem Perl frakce mm ochranná geotextílie 300g (FILTEK 300) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) - ochranná geotextílie 300g (FILTEK 300) tepelná izolace, spádové klíny EPS 100 S mm parozábrana (BITALBIT S35)

14 S.1e - Vrchní zelená střecha intenzívní zeleň (obj. E12,F2,F34) substrát pro intenzívní zeleň (vyztužený geosíťkou) filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN L60 Garden),nopy vyplnit minerál. zásypem Perl frakce 8-16 ochranná geotextílie (FILTEK 500) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) - ochranná geotextílie 300g (FILTEK 300) tepelná izolace, spádové klíny EPS 100 S parozábrana s hliníkovou vložkou (BITALBIT S35) 5mm mm 60mm mm 5mm S.1f - Střecha nad schodištěm extenzívní zeleň (obj. D) kačírek 80mm filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN T20 Garden) 20mm ochranná geotextílie 300g (FILTEK 300) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) - ochranná geotextílie 300g (FILTEK 300) tepelná izolace, spádové klíny EPS 100 S mm parozábrana (SKLOBIT 40 MINERÁL) 5mm S.1g - Vrchní zelená střecha předzahrádky intenzívní zeleň substrát pro intenzívní zeleň (vyztužený geosíťkou) filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN L60 Garden),nopy vyplnit minerál. zásypem Perl frakce 8-16 ochranná geotextílie (FILTEK 500) hydroizolace z dvou modifikovaných živičných pásů, odolných proti prorůstání kořínků (např. spodní Glastek 40 mineral, horní Elastek 50 Garden) tepelná izolace, spádové klíny EPS 100 S parozábrana s hliníkovou vložkou (BITALBIT S35) mm 60mm 9 mm mm 5mm S.1h - Plochá střecha střešní terasy (D,F1) velkoformátová betonová dlažba 50mm kladecí vrstva 50 mm stěrk fr. 16/32 mm 70 mm filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN T20 Garden) 20mm ochranná geotextílie (FILTEK 500) hydroizolace z dvou modifikovaných živičných pásů, odolných proti prorůstání kořínků 9 mm (např. spodní Glastek 40 mineral, horní Elastek 50 Garden) tepelná izolace, spádové klíny EPS 100 S mm parozábrana s hliníkovou vložkou (BITALBIT S35) 5mm

15 (dlažba ohraničená betonovým obrubníkem 300x150mm, kladeným na plocho do betonového lože) S.1i - Vrchní zelená střecha terénní val (kombinovaná střecha) substrát pro intenzívní zeleň (při násypu více než 600 mm provést spodní vrstvy z hlinitopísčitého násypu) filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN L60 Garden),nopy vyplnit minerál. zásypem Perl frakce 8-16 ochranná geotextílie (FILTEK 300) tepelná izolace z nenasákavého polystyrenu XPS hydroizolace z dvou modifikovaných živičných pásů, odolných proti prorůstání kořínků (např. spodní Glastek 40 mineral, horní Elastek 50 Garden) tepelná izolace, spádové klíny EPS 150 S parozábrana s hliníkovou vložkou (BITALBIT S35) S.2 - Střecha vyvýšených instalačních šachet hydroizolace, fólie Alkorplan 35176, 1,5mm (předpokládá se napojení hydroizolace po stěnách, ve větší ploše mechanické kotvení) - ochranná geotextílie 300g (FILTEK 300) tepelná izolace, spádové klíny EPS 100 S parozábrana (SKLOBIT 40 MINERÁL, BITALBIT S35) OSB deska 2x mm 60mm 100 mm 9 mm mm 5mm mm 24mm S.2a - Střecha vyvýšených výtahových a instalačních šachet hydroizolace, fólie Alkorplan 35176, 1,5mm (mechanické kotvení) - ochranná geotextílie 300g (FILTEK 300) - OSB deska P+D mechanicky kotvená 12mm tepelná izolace, spádové klíny EPS 100 S mm parozábrana (SKLOBIT 40 MINERÁL, BITALBIT S35) U vystupujících šachet vyšších než 1m, které mají stěny s kontaktním zateplovacím systémem bude pod hydroizolací uložena OSB deska pro možnost kotvení okapových plechů S.3 - Střecha - schodiště D1,F1 šikmá hydroizolace, fólie Alkorplan 35176, 1,5mm (mechanické kotvení) separační geotextílie 300g (FILTEK 300) tepelná izolace, desky EPS 100 S 160mm 4mm parozábrana - asfaltový pás (SKLOBIT 40 MINERÁL, BITALBIT S35) šikmá železobetonová stropní deska 5mm S.4 Velké otevřené terasy ( mm) - mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm 10+5mm stěrková hydroizolace s řešenými dilatačními spárami betonová mazanina ve spádu (vyztužená 1 m od min. tl. Kari sítí 6/100x6/) mm u teras s odvodňovacím žlabem bude tl. mazaniny min 75mm pro bezp. uložení žlabu filtrační a drenážní vrstva (PETEXDREN, GUTTABETA DRAIN) 8mm hydroizolace z dvou modifikovaných živičných pásů (např. spodní Glastek 40 mineral, horní Elastek 40 speciál) tepelná izolace, desky z polyuretanu, IPN 140mm polyuretanová izolace se bude pokládat min. na úrověň vnější hrany zateplení nižšího podlaží, ve zbývající části bude polyuretan nahrazen polystyrenem EPS 100 stabil ve stejné tl. parozábrana - asfaltový pás (BITALBIT S35)

16 5mm S.4a Velké otevřené terasy - nad exteriérem ( mm) - mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm 10+5mm stěrková hydroizolace s řešenými dilatačními spárami betonová mazanina ve spádu (vyztužená 1 m od min. tl. Kari sítí 6/100x6/) 40- u teras s odvodňovacím žlabem bude tl. mazaniny min 75mm pro bezp. uložení žlabu filtrační a drenážní vrstva (PETEXDREN, GUTTABETA DRAIN) 8mm hydroizolace z dvou modifikovaných živičných pásů (např. spodní Glastek 40 mineral, horní Elastek 40 speciál) tepelná izolace, EPS 100 S 140mm parozábrana - asfaltový pás (BITALBIT S35) tepelná izolace minerální vlna stěrková probarvená omítka 10mm S.5 Terasa se stromem mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm 10+5mm stěrková hydroizolace s řešenými dilatačními spárami spádovaná betonová mazanina (vyztužená 1 m od min. tl. Kari sítí 6/100x6/) 40- filtrační a drenážní vrstva (PETEXDREN, GUTTABETA DRAIN) 8mm hydroizolace z dvou modifikovaných živičných pásů (např. spodní Glastek 40 mineral, horní Elastek 40 speciál) tepelná izolace, desky z polyuretanu, IPN 140mm parozábrana s hliníkovou vložkou (BITALBIT S35) 5mm S.6a Lodžie, balkony mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm 10+5mm stěrková hydroizolace s řešenými dilatačními spárami spádovaná betonová mazanina (vyztužená 1 m od min. tl. Kari sítí 6/100x6/) 40- filtrační a drenážní vrstva (PETEXDREN, GUTTABETA DRAIN) 8mm hydroizolace z dvou modifikovaných živičných pásů (např. spodní Glastek 40 mineral, horní Elastek 40 speciál) tepelná izolace EPS 100 S 140mm pojistná hydroizolace - asfaltový pás (SKLOBIT 40 MINERÁL) (pojistnou hydroizolaci realizovat v pásu 600 mm od stěny, vytáhnout 150 mm nad podlahu balkonu) tepelná izolace minerální vlna stěrková probarvená omítka 10mm V případech, kdy navazuje lodžie nebo balkon na arkýř bude tepelná izolace z minerální vlny zvětšena na 200 mm S.6b Lodžie, balkony (nad interiérem) mrazuvzdorná keramická dlažba do flexibilního mrazuvzdorného tmelu, spára 3-5mm 10+5mm stěrková hydroizolace s řešenými dilatačními spárami spádovaná betonová mazanina (vyztužená 1 m od min. tl. Kari sítí 6/100x6/) 40- filtrační a drenážní vrstva (PETEXDREN, GUTTABETA DRAIN) 8mm hydroizolace z dvou modifikovaných živičných pásů (např. spodní Glastek 40 mineral, horní Elastek 40 speciál) tepelná izolace, desky z polyuretanu, IPN 140mm parozábrana - asfaltový pás (BITALBIT S35) 5mm

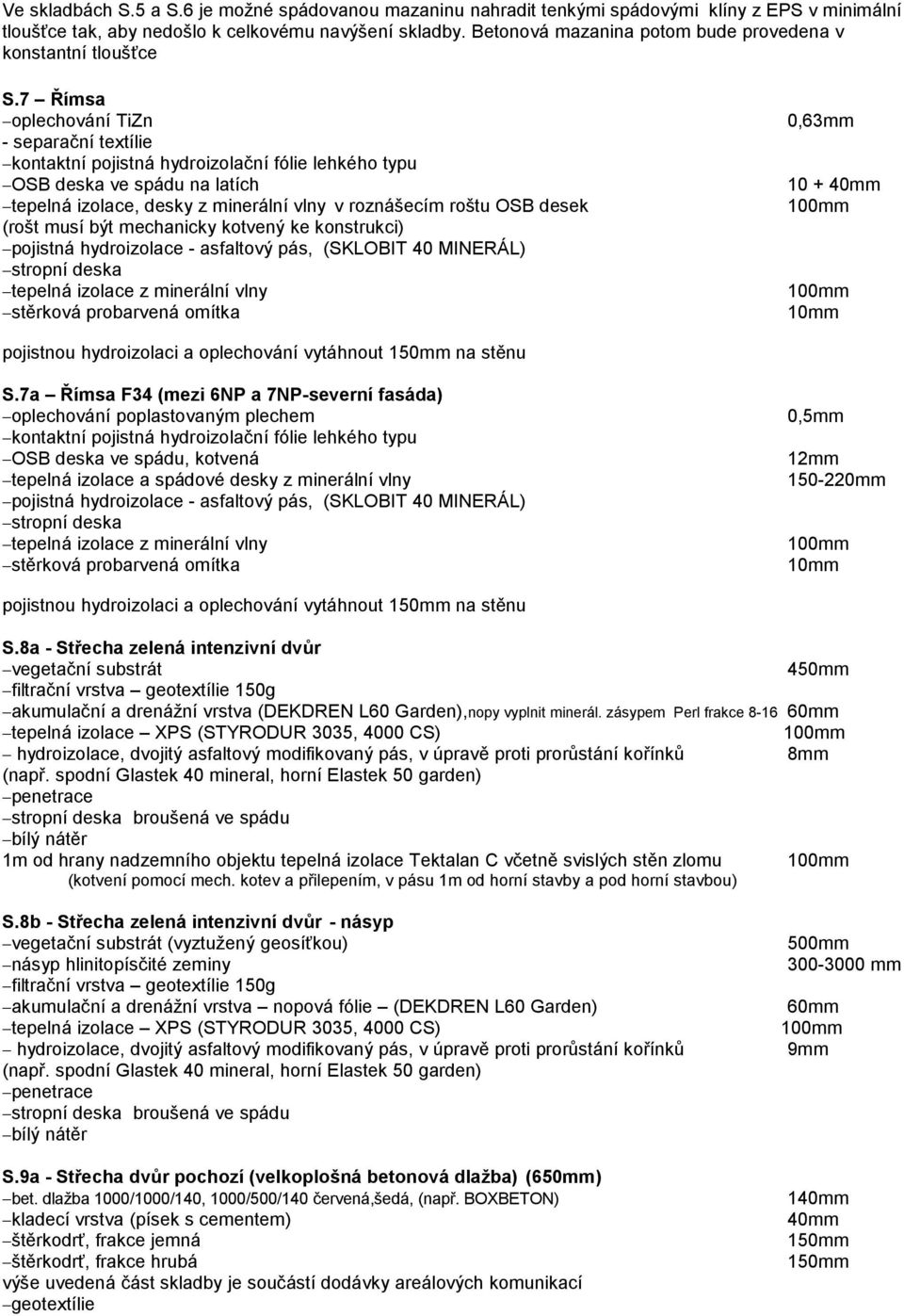

17 Ve skladbách S.5 a S.6 je možné spádovanou mazaninu nahradit tenkými spádovými klíny z EPS v minimální tloušťce tak, aby nedošlo k celkovému navýšení skladby. Betonová mazanina potom bude provedena v konstantní tloušťce S.7 Římsa oplechování TiZn 0,63mm - separační textílie kontaktní pojistná hydroizolační fólie lehkého typu OSB deska ve spádu na latích mm tepelná izolace, desky z minerální vlny v roznášecím roštu OSB desek (rošt musí být mechanicky kotvený ke konstrukci) pojistná hydroizolace - asfaltový pás, (SKLOBIT 40 MINERÁL) tepelná izolace z minerální vlny stěrková probarvená omítka 10mm pojistnou hydroizolaci a oplechování vytáhnout 150mm na stěnu S.7a Římsa F34 (mezi 6NP a 7NP-severní fasáda) oplechování poplastovaným plechem 0,5mm kontaktní pojistná hydroizolační fólie lehkého typu OSB deska ve spádu, kotvená 12mm tepelná izolace a spádové desky z minerální vlny mm pojistná hydroizolace - asfaltový pás, (SKLOBIT 40 MINERÁL) tepelná izolace z minerální vlny stěrková probarvená omítka 10mm pojistnou hydroizolaci a oplechování vytáhnout 150mm na stěnu S.8a - Střecha zelená intenzivní dvůr vegetační substrát 450mm filtrační vrstva geotextílie 150g akumulační a drenážní vrstva (DEKDREN L60 Garden),nopy vyplnit minerál. zásypem Perl frakce mm tepelná izolace XPS (STYRODUR 3035, 4000 CS) hydroizolace, dvojitý asfaltový modifikovaný pás, v úpravě proti prorůstání kořínků 8mm (např. spodní Glastek 40 mineral, horní Elastek 50 garden) broušená ve spádu 1m od hrany nadzemního objektu tepelná izolace Tektalan C včetně svislých stěn zlomu (kotvení pomocí mech. kotev a přilepením, v pásu 1m od horní stavby a pod horní stavbou) S.8b - Střecha zelená intenzivní dvůr - násyp vegetační substrát (vyztužený geosíťkou) 500mm násyp hlinitopísčité zeminy mm filtrační vrstva geotextílie 150g akumulační a drenážní vrstva nopová fólie (DEKDREN L60 Garden) 60mm tepelná izolace XPS (STYRODUR 3035, 4000 CS) hydroizolace, dvojitý asfaltový modifikovaný pás, v úpravě proti prorůstání kořínků 9mm (např. spodní Glastek 40 mineral, horní Elastek 50 garden) broušená ve spádu S.9a - Střecha dvůr pochozí (velkoplošná betonová dlažba) (650mm) bet. dlažba 1000/1000/140, 1000/500/140 červená,šedá, (např. BOXBETON) 140mm kladecí vrstva (písek s cementem) 40mm štěrkodrť, frakce jemná 150mm štěrkodrť, frakce hrubá 150mm výše uvedená část skladby je součástí dodávky areálových komunikací geotextílie

18 násyp 50mm filtrační vrstva geotextílie 300g akumulační a drenážní vrstva nopová fólie (DEKDREN T20 Garden) 60mm tepelná izolace - XPS, perimetrické desky (STYRODUR 4000 CS) hydroizolace, dvojitý asfaltový modifikovaný pás, v úpravě proti prorůstání kořínků 9mm (např. spodní Glastek 40 mineral, horní Elastek 50 speciál) broušená ve spádu 1m od hrany nadzemního objektu tepelná izolace Tektalan C včetně svislých stěn zlomu (kotvení pomocí mech. kotev a přilepením, v pásu 1m od horní stavby a pod horní stavbou) S.9b - Střecha dvůr pochozí a pojížděná (betonová dlažba) (650mm) bet. dlažba 200/200/80 bílá,šedá,černá 80mm kladecí vrstva (písek s cementem) 40mm štěrkodrť, frakce jemná 150mm štěrkodrť, frakce hrubá 150mm výše uvedená část skladby je součástí dodávky areálových komunikací geotextílie liapor/násyp 110mm filtrační vrstva geotextílie 300g akumulační a drenážní vrstva nopová fólie (DEKDREN T20 Garden) 20mm tepelná izolace - XPS, perimetrické desky (STYRODUR 4000 CS) hydroizolace, dvojitý asfaltový modifikovaný pás, v úpravě proti prorůstání kořínků 8mm (např. spodní Glastek 40 mineral, horní Elastek 50 speciál) broušená ve spádu 1m od hrany nadzemního objektu tepelná izolace Tektalan C včetně svislých stěn zlomu (kotvení pomocí mech. kotev a přilepením, v pásu 1m od horní stavby a pod horní stavbou) S.9c - Střecha dvůr pochozí a pojížděná (kamenné kostky) (650mm) kamenné kostky 80mm kladecí vrstva (písek s cementem) 40mm štěrkodrť, frakce jemná 150mm štěrkodrť, frakce hrubá 150mm výše uvedená část skladby je součástí dodávky areálových komunikací geotextílie liapor/násyp 110mm filtrační vrstva geotextílie 300g akumulační a drenážní vrstva nopová fólie (DEKDREN T20 Garden) 20mm tepelná izolace - XPS, perimetrické desky (STYRODUR 4000 CS) hydroizolace, dvojitý asfaltový modifikovaný pás, v úpravě proti prorůstání kořínků 8mm (např. spodní Glastek 40 mineral, horní Elastek 50 speciál) broušená ve spádu 1m od hrany nadzemního objektu tepelná izolace Tektalan C včetně svislých stěn zlomu (kotvení pomocí mech. kotev a přilepením, v pásu 1m od horní stavby a pod horní stavbou) S.10 Zásobovací dvůr - stěrka - drátkobetonová deska ve spádu mm - pryžová rohož 17 mm - hydroizolace, 2xmodifikovaný asfaltový pás 8 mm - desky pěnového skla Foamglas, ukládáno do horkého asfaltu 80 mm - penetrace - stropní konstrukce S.11 Stromové truhlíky na objektech substrát filtrační vrstva geotextílie (FILTEK 150) akumulační a drenážní vrstva (DEKDREN T60 Garden), nopy vyplnit minerální zásyp Perl frakce mm 60mm

19 ochranná geotextílie 300g (FILTEK 300) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) ochranná geotextílie 300g (FILTEK 300) tepelná izolace XPS 3035, perimetrické desky (160mm pokud je pod truhlíkem vytápěná místnost) parozábrana (BITALBIT S35) 5mm S.12 - Vrchní střecha úprava pod NZ (obj.d) -uzavírací hydroizolační stěrka nebo nátěr betonová mazanina vyztužená sítí s broušeným povrchem antivibrační rohož (např. REGUPOL) 30mm betonová mazanina vyztužená sítí ochranná geotextílie 300g (FILTEK 300) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) - ochranná geotextílie 300g (FILTEK 300) tepelná izolace, XPS (např. Styrodur 3035) 160mm spádové klíny XPS mm parozábrana (SKLOBIT 40 MINERÁL) 200mm 5mm S.12a - Vrchní střecha úprava pod základy VZT jednotek/ AKU komor prefabrikované prvky 150/250mm antivibrační podložka (např. REGUPOL, kročejový polystyren) 30mm ochranná geotextílie 500g (FILTEK 500) hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) - ochranná geotextílie 300g (FILTEK 300) spádové klíny XPS 100S/150S v okolní tloušťce parozábrana (SKLOBIT 40 MINERÁL) 200mm 5mm S.13 Střecha akustické komory (konstrukce) pro chladící jednotky trapézový pozink. Plech nebo titanzinkový plech pojistná hydroizolace - fólie cetris deska 2x15mm 30mm nosný rošt 200mm vyplněný minerální vlnou (Orsil Uni) SDK Rfi 2x12,5mm 25mm obklad minerální vlnou s mikrofólií krytý děrovaným pozink plechem (min.50% děr) 50mm Veškeré lepené dlažby (betonové i keramické) v exteriéru pokládané ve větších plochách musí být rozdilatované včetně podkladního betonu do dilatačních polí cca 2x2m Pod všechny vrstvy, kde to vyžaduje technologický předpis bude provedena penetrace podkladu Hydroizolace bude vždy vytažena na svislou konstrukci min 150mm nad přilehlý povrch Návrh počítá s malými spády, použitý hydroizolační systém musí umožňovat bezespádé skladby (i 1% spády). Všechny skladby s roznášecí vrstvou budou provedené jako plovoucí, tj. s důsledným oddělením od svislých konstrukcí měkkou izolací, např. páskem ethafoamu tl. min. 10mm. Podrobněji viz technická zpráva.

20 Stěny: St.1a Fasádní plášť ŽB probarvená fasádní omítka se sníženou špinivostí -silikonová (silikátová), zrnitost 1,5 mm tepelná izolace z minerální vlny (ORSIL NF, TF) kontaktní lepidlo ŽB stěna jednovrstvá sádrová stěrka nátěr 3mm 6 mm 140 mm 8 mm 10mm St.1b Fasádní plášť vyzdívka 20 probarvená fasádní omítka se sníženou špinivostí -silikonová (silikátová), zrnitost 1,5 mm 3mm 6 mm tepelná izolace z minerální vlny (ORSIL NF, TF) 140 mm kontaktní lepidlo 8 mm vyzdívka HELUZ mm sádrová omítka 25 mm nátěr St.1c Fasádní plášť vyzdívka 24 probarvená fasádní omítka se sníženou špinivostí -silikonová (silikátová), zrnitost 1,5 mm tepelná izolace z minerální vlny (ORSIL NF, TF) kontaktní lepidlo vyzdívka POROTHERM 24 P+D sádrová omítka nátěr 3mm 6 mm 140 mm 8 mm 240mm 25 mm Dodavatel použije pro KZS výhradně materiály kvalitativní třídy A. Dodavatelem navržená skladba bude proveřena tepelně technickým výpočtem (bilance vodní páry - na zdivu 20 a 24 P+D) St.2a Fasáda - imitace pohledového betonu (7NP, 8NP obj. E12, F34) ŽB -uzavírací nátěr v barvě a systému omítky, imitující obklad šedými deskami s tmavě šedými spárami, vysoce paropropustný nátěr, např. Sto Beton Optic S5005 G 80Y (dle vzorku), -speciální hladká barevná fasádní stěrka silikátová nebo minerální, zrnitost do 1mm 4mm -stěrková omítka 6mm -tepelná izolace z minerální vlny (ORSIL NF, TF) 140 mm -kontaktní lepidlo 8 mm -železobetonová stěna -jednovrstvá sádrová stěrka (omítka) 10(20)mm -nátěr St.2b Fasáda - imitace pohledového betonu (7NP, 8NP obj. E12,F34) vyzdívka -uzavírací nátěr v barvě a systému omítky, imitující obklad šedými deskami s tmavě šedými spárami, vysoce paropropustný nátěr, např. Sto Beton Optic S5005 G 80Y (dle vzorku), -speciální hladká barevná fasádní stěrka silikátová nebo minerální, zrnitost do 1mm 4mm 6mm tepelná izolace z minerální vlny ORSIL NF, TF) 140 mm kontaktní lepidlo 8 mm -vyzdívka POROTHERM 24 P+D 240mm jednovrstvá sádrová omítka 25mm nátěr St.3a Fasáda ostře barevná stěrka (ŽB) -uzavírací nátěr v barvě a systému omítky, vysoce paropropustný nátěr, např. StoSilco Color G -speciální hladká barevná fasádní stěrka silikátová nebo minerální, zrnitost do 1mm tepelná izolace z minerální vlny (ORSIL NF, TF) kontaktní lepidlo ŽB stěna jednovrstvá sádrová omítka (20mm v návaznosti na vyzdívanou část) nátěr 4mm 6 mm 140 mm 8 mm 10(20)mm

21 St.3b Fasáda ostře barevná stěrka (vyzdívka) -uzavírací nátěr v barvě a systému omítky, vysoce paropropustný nátěr, např. StoSilco Color G -speciální hladká barevná fasádní stěrka silikátová nebo minerální, zrnitost do 1mm 4mm 6 mm tepelná izolace z minerální vlny (ORSIL NF, TF) 140 mm kontaktní lepidlo 8 mm vyzdívka HELUZ mm sádrová omítka 25mm nátěr St.4 Fasáda Nika stromu - obkladové desky Silbonit Impregna 8mm (příp. Cetris Finish, příp. Cembonit) na pozink. Roštu 8+50mm rošt bude lokálně vysunutý cca mm před konstrukci, vyžaduje proto pomocnou ocelovou konstrukci z pozinkovaných profilů - pojistná paropropustná hydroizolace -tepelná izolace, minerální vlna, min. objemová hm. 50kg/m3, hydrofobní úprava (FASSIL) 160mm -ŽB/vyzdívka POROTHERM 24 P+D -sádrová omítka 25 mm -nátěr St.5 Fasáda komerce fasáda komercí bude tvořená hliníkovou rastrovou fasádou, před konstrukcemi bude tepelně izolační dvojsklo opatřeno potiskem na vnitřním skle. Sklo musí být v těchto polích kalené. -rastrová hliníková fasáda standardu Shüco FW50+, zasklení s neprůhlednou fólií cca 80mm měkká minerální vlna (ISOVER AKU) ŽB stěna (po stranách uzavřít SDK 2xRF 12,5 s parozábranou napojenou na nosnou konstrukci a výkladec) St.6 Sokl terasy/lodžie/balkony - lodžie a terasy s lepenou dlažbou - sokl z keramické dlažby použité na podlaze do systémového lepidla fasády 2mm (alternativně oplechování poplastovaným plechem) - hydroizolační stěrka vytažená 100 mm na stěnu 6 mm nenasákavá tepelná izolace EPS perimetr nebo XPS 140 mm živičná lepící stěrka 3 mm vytažená hydroizolace (min. 300 mm nad horní úroveň střešního souvrství) 4 mm ŽB/vyzdívka HELUZ 20, POROTHERM 24 P+D 200, 240mm jednovrstvá sádrová omítka 15/25mm nátěr Tepelný izolant v místě styku s provozem terasy, lodžie, parter musí být co nejpevnější, navrhujeme zde používat výhradně desky z kolmých vláken St.7 Sokl - zateplená stěna (na hraně nadzemních objektů) lakovaný hliníkový plech tl. 3mm do výšky 150mm nad terén 3mm barva dle hliníkových výkladců 1.NP na které bude navazovat (RAL 9004) nenasákavá tepelná izolace EPS perimetr nebo XPS 140 mm živičná lepicí stěrka 5 mm hydroizolace, dvojitý asfaltový modifikovaný pás, v úpravě proti prorůstání kořínků 8mm ŽB stěna tepelná izolace Tektalan C (1m od stropu nadzemního objektu v nevytápěných prostorech) (kotvení pomocí mech. kotev a přilepením, v pásu 1m od horní stavby a pod horní stavbou) nátěr Tepelný izolant v místě styku s provozem musí být co nejpevnější, navrhujeme zde používat výhradně desky z kolmých vláken. Kontaktní zateplovací systém do výšky 2m nad terén bude opatřen pancéřovou perlinkou. Povrchová úprava zateplovacího systému v rozsahu 1.NP bude imitací pohledového betonu např. STO BetonOptik a bude mít šedivou barvu. Provedení včetně imitace spár bednění. St.8 zateplená suterénní stěna (na hraně suterénu) Lom suterénní stěny pod terénem bude zateplen do hloubky 1m pod úroveň terénu, minimálně však 0,5m pod lom desky pomocí XPS tl.

22 St.9 zateplené šachty - tepelná izolace 3i isolet (do bednění) 80mm - ŽB stěna min. 200mm - sádrová omítka 15mm - malba St.10a Atika kontaktní zateplovací systém probarvená fasádní omítka se sníženou špinivostí -silikonová (silikátová), zrnitost 1,5 mm 3mm 6 mm tepelná izolace z minerální vlny (ORSIL NF, TF) 140 mm kontaktní lepidlo ŽB stěna (hydroizolace i parozábrana bude vytažena min. 300mm nad povrch střechy) zateplovací systém, minerální vlna (ORSIL NF) probarvená omítka zateplovacího systému 8mm nátěr St.10b Atika provětrávaný zateplovací systém (stromová nika) - obkladové desky Silbonit Impregna 8mm (příp. Cetris Finish, příp. Cembonit) na pozink. roštu 8+50mm - pojistná paropropustná izolace -tepelná izolace, minerální vlna, min. objemová hm. 50kg/m3, hydrofobní úprava (FASSIL) 160mm -železobetonová stěna (hydroizolace i parozábrana bude vytažena min. 300mm nad povrch střechy) -zateplovací systém, minerální vlna (ORSIL NF) probarvená omítka zateplovacího systému disperzní 8mm nátěr St.10c Atika - imitace pohledového betonu (7NP, 8NP obj. E12, F34) -uzavírací nátěr v barvě a systému omítky, imitující obklad šedými deskami s tmavě šedými spárami, vysoce paropropustný nátěr, např. Sto Beton Optic S5005 G 80Y (dle vzorku), -speciální hladká barevná fasádní stěrka silikátová nebo minerální, zrnitost do 1mm 4mm 6mm tepelná izolace z minerální vlny (ORSIL NF, TF) 140 mm kontaktní lepidlo -železobetonová stěna (hydroizolace i parozábrana bude vytažena min. 300mm nad povrch střechy) -zateplovací systém, minerální vlna (ORSIL NF) probarvená omítka zateplovacího systému disperzní 8mm nátěr Horní hrana atiky bude mít následující skladbu: -Pofóliovaný plech OSB 4 deska -tepelná izolace minerální vlna (ORSIL NF) se špalíky HH ŽB atiky 50mm St.11a Stromové truhlíky na objektech D, F1 - obkladové desky Silbonit Impregna 8mm (příp. Cetris Finish, příp. Cembonit) na pozink. Roštu minerální vlna v roštu, lepená - železobetonová stěna 200mm -penetrace -parozábrana SKLOBIT 40 MINERÁL -tepelná izolace - XPS, perimetrické desky 50mm geotextílie 300g hydroizolace, fólie Alkorplan 35177, 1,5mm v úpravě proti prorůstání kořínků (spoje fólií musí být zality zálivkou) ochranná geotextílie 300g (FILTEK 300) substrát St.11b Stromové truhlíky na objektech F2, F3 -uzavírací nátěr v barvě a systému omítky, imitující obklad šedými deskami s tmavě šedými spárami, vysoce paropropustný nátěr, např. Sto Beton Optic S5005 G 80Y (dle vzorku), -speciální hladká barevná fasádní stěrka silikátová nebo minerální, zrnitost do 1mm 4mm
