Krmný míchací vůz. Verti-Mix Verti-Mix - L Verti-Mix Double

Transkript

1 Verti-Mix Verti-Mix - L Verti-Mix Double

2 Verti-Mix new generation Nástavby Díky dvěma různě vysokým nástavbám můžete svůj stroj Verti-Mix flexibilně přizpůsobovat svým individuálním potřebám. Míchací šnek Vario Díky různým variantám nožů získáte homogenní směs a variabilitu. Váha Různé modely umožňují optimální kontrolu a zakládání přesných dávek krmiva. Verti-Mix new generation Vy jej již dokážete ocenit 1. Kvalita promíchání protože zdravé jsou pouze optimálně živené krávy = optimální dojivost! 2. Efektivní provoz...protože spotřebují méně paliva! 3. Flexibilita... protože by se měly stroje 4. Spolehlivost... protože svoje krávy musíte krmit 365 dnů v roce! Profitujte i Vy z našich více než 20letých zkušeností s krmnými míchacími vozy a staňte se jedním z našich cca referenčních podniků! Obsah Proč se má krmivo promíchávat? Díky homogennímu promíchání jednotlivých složek krmiva si již krávy nemohou vybírat Vyšší dojivost s vyšší kvalitou obsažených látek Každá kráva dostává fyziologicky optimální dávku krmiva a je více odolná proti nemocem = Zdravé krávy s dlouhým produktivním věkem a vysoká efektivita výroby mléka Časová úspora a usnadnění práce Kontrola krmných dávek díky instalované váze Lze používat i cenově výhodnější vedlejší průmyslové produkty Varianty zakládání krmiva dle aktuálních provozních potřeb Nejrůznější varianty zakládání garantují optimální zakládání krmiva ve stáji Oj Úzká oj umožňuje snadnou řiditelnost. Snadné přešroubování ze spodního do horního závěsu i pro přizpůsobení výšky. Míchací šnek Vario 4-5 Nástavby 6-7 Míchací vůz se dvěma šneky 8-9 Varianty zakládání Dopravníky Podestýlání Vážení & ovládání Dodatečné vybavení Technické údaje Technické údaje Double

3 Míchací šnek Vario do každého provozu Krmné míchací vozy Verti-Mix od firmy Strautmann značnou měrou přispívají ke zvyšování produktivity moderních podniků zabývajících se chovem dojnic. Perfektní geometrie zásobníků a míchací šnek Vario zajišťují: optimální strukturu krmiva homogenní promíchání časovou úsporu díky rychlému promíchání Vynikající kvalita promíchání krmivových složek a osvědčený efektivní provoz jsou zárukou absolutní hospodárnosti za jakýchkoliv podmínek. Robustní převodovka Převodovka míchacího šneku Vario je velmi robustní a vykazuje dlouhou životnost. Díky páru velkých kuželíkových ložisek, dvojitému utěsnění a velké mazací komoře se dosáhne stability a prodlouží se intervaly provádění údržby. Efektivní promíchání Díky optimální kompatibilitě míchacího šneku a zásobníku se dosáhne rychlého a homogenního promíchání. Míchací šnek Vario - variabilita a síla pro každý podnik Díky patentovanému nastavení nožů lze míchací šnek Vario vždy optimálně připravit pro práci v konkrétních podmínkách. Robustní a bezúdržbová úhlová převodovka je garantem dlouhé životnosti i při práci v náročných podmínkách. Velmi efektivní separace cizích kovových těles pomocí magnetů Díky speciálním variantám nožů ještě lépe přizpůsobíte svůj míchací šnek Vario vlastním potřebám: nože na slámu (dlouhé/krátké) Kovová cizí tělesa lze objevit v každé siláži a nakupovaném krmivu a mohou způsobit poranění dojnic. Systém magnetů firmy Strautmann (volitelný) připevněný přímo na šneku představuje optimální ochranu Vašich dojnic před kovovými předměty. Systém je nainstalovaný tak, že dochází k jeho přímému a bezprostřednímu kontaktu s promíchávaným krmivem a jeho činnost je tak velmi efektivní. nože na rozdružování balíků nože na okopaniny Úlovek po 14denním používání našich magnetů (pro porovnání jsme vpravo dole umístili snubní prsten) Informujte se rovněž na naše provedení heavy-duty míchacího šneku Vario, které je určené do náročných podmínek - 20 mm závity zajišťují o 50% vyšší stabilitu (= o 50% nižší amortizace). Použití za předpokladu: Zbytková tloušťka před výměnou míchacího šneku činí 5 mm, tedy 15 mm opotřebitelného materiálu u provedení heavy-duty, oproti 10 mm u standardního provedení. 4 5

4 Chcete se rozrůstat - Váš Verti-Mix poroste s Vámi Patentovaný prolis na horním okraji zásobníku zajišťuje ještě větší tuhost míchacího zásobníku od firmy Strautmann. Je základem pro variabilní nástavby zásobníku, pomocí nichž můžete přizpůsobit kapacitu míchacího zásobníku vlastním provozním požadavkům. Výhody pro Vás: Flexibilní zvyšování kapacity dle individuálních provozních požadavků Maximální stabilita zásobníku díky prolisu Všechny komponenty jsou dimenzované na maximální objem Ten správný Verti-Mix pro Váš podnik... V závislosti na dávce, krmení 6-8 krav na m³ v případě jednoho zakládání krmiva/den Přizpůsobení objemu zásobníku díky nástavbám Základní provedení Základní objem Objem s Objem s 180 mm nástavbou 360 mm nástavbou Verti-Mix 951 7,5 m³ 8,5 m³ 9,5 m³ Verti-Mix m³ 11 m³ 12,5 m³ Verti-Mix m³ 15 m³ Verti-Mix ,5 m³ 15 m³ 16,5 m³ Další varianty nástaveb na přání 13,5 m3 VM ,5 m3 180 mm nástavbou 360 mm nástavbou VM 951 VM 951 VM 951 7,5 m 3 8,5 m 3 9,5 m 3 VM m 3 VM 1251 VM m 3 12,5 m 3 15 m3 VM m3 VM ,5 m 3 Optimální využití objemu zásobníku V závislosti na provozních možnostech si lze zvolit různou výšku používaného zásobníku. bez nástavby Vnitřní přepadový prstenec pro optimální využití zásobníku v případě nízkých průjezdů 180 mm nástavba V případě kombinace s nástavbami i nadále používejte přepadový 360 mm nástavba prstenec. Vyměňují se pouze držáky. 6 Technische Änderungen vorbehalten Technische Änderungen vorbehalten 7

5 Dvojnásobná kvalita - míchací vozy Strautmann se dvěma šneky Krmné míchací vozy řady Verti-Mix Double jsou charakteristické zvláště svým velkým míchacím objemem při současném zachování kompaktních rozměrů. Díky inovativnímu konceptu nástaveb lze i tyto krmné míchací vozy přizpůsobit kapacitním potřebám rostoucích podniků. 2 míchací šneky Vario Na přání se systémem magnetů pro zajištění optimální ochrany dojnic K dispozici i s tandemovou nápravou Ten správný Verti-Mix Double pro Váš podnik... Základní provedení Základní objem Objem se Objem se 180 mm nástavbou 360 mm nástavbou Verti-Mix 1501 D 12,0 m³ 13,5 m³ 15,0 m³ Verti-Mix 1801 D 14,0 m³ 16,0 m³ 18,0 m³ Verti-Mix 2401 D 19,0 m³ 21,5 m³ 24,0 m³ Verti-Mix 3101 D 25,0 m³ 28,0 m³ 31,0 m³ VM 1501 D 12 m³ VM 1501 D 13,5 m³ VM 1501 D 15 m³ VM 1801 D 14 m³ VM 1801 D 16 m³ VM 1801 D 18 m³ VM 2401 D 19 m³ VM 2401 D 21,5 m³ VM 2401 D 24 m³ VM 3101 D 25 m³ VM 3101 D 28 m³ VM 3101 D 31 m³ 8 9

6 Varianty zakládání vhodné pro Vaši stáj V případě bočního zakládání zajišťuje asymetrické uspořádání vynášecích otvorů optimální zakládání krmiva. Kypřejší, rovnoměrnější řádek Na optimálním místě krmného míchacího vozu, umístěné relativně k pohybu krmiva v zásobníku Nedochází k přejíždění krmiva Vyberte si některou z celé řady variant zakládání pro svoji stáj tu pravou a zvolte správný krmný míchací vůz. Šetrné zakládání krmiva pomocí nastavitelných bočních skluzných desek V případě bočního zakládání usnadňují bezvadné zakládání krmiva nastavitelné boční skluzné desky. Boční skluzná deska mechanicky ovládaná posuvným hradítkem... se v případě uzavřeného hradítka sklopí do klidové polohy - zbytky krmiva sklouznou do řádku a nepadají na cestu zajišťuje zakládání krmiva mimo jízdní dráhu - Kola nepřejíždějí přes založené krmivo Na přání je k dispozici i hydraulické ovládání bočních skluzných desek. Vynášení krmiva v případě úzkých, slepých krmných chodeb Za účelem komfortního krmení i v případě úzkých, slepých krmných chodeb se používají boční hradítka za koly. Nakypřené krmivo se zakládá za koly jednostranně nebo oboustranně.* Vynášení vzadu uprostřed Pro přípravu přípravných směsí nebo centrální zakládání krmiva na krmném stole nabízí firma Strautmann vynášení krmiva vzadu uprostřed.* *vyjma vozu Verti-Mix-L 10 11

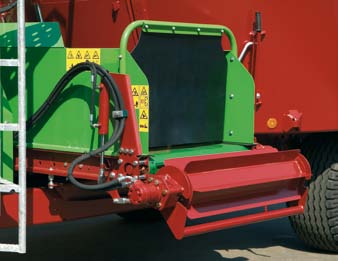

7 Příčný dopravník firmy Strautmann Pohodlné vynášení krmiva v zorném poli řidiče Nesčetněkrát osvědčená technika Strautmann Příčný dopravník zakládá promíchané krmivo (při vynášení vepředu) - otevřená konstrukce umožňuje dobrý výhled pro řidiče - vpravo a vlevo po směru jízdy. Díky variabilní rychlosti dopravníku - používání různých motorů nebo možnost přímého nastavení - můžete přizpůsobit aktuální vzdálenost zakládání, a to až přímo před žlabovou zábranu. Osvědčený vodicí válec coby prutový válec garantuje vysokou trakci hnací kladky i přenos síly bez prokluzu. Otevřený prutový válec zabraňuje hromadění materiálu mezi válcem a pásem a díky šetrnému v edení pásu se zvyšuje životnost dopravníku. C dopravník - univerzální zakládání krmiva Maximální flexibilita při krmení pomocí C dopravníku C dopravník, který firma Strautmann vyvinula speciálně pro zakládání krmiva do vysokých žlabů - přímo ze sedadla řidiče -, lze nastavit dle konkrétních pracovních podmínek.* + 40 cm 60 cm Příčné posouvání doleva a doprava Posunutí vždy o 40 cm; tudíž je snadné zakládat krmivo do žlabů, k nimž nelze úplně najet. Přitom se protilehlá strana utěsní pomocí vahadla C dopravníku. Použití jako výškový dopravník Díky nastavení C dopravníku až do výšky 60 cm, volitelně na každé straně, lze krmivo zakládat i do vysokých žlabů cm Na přání dodáváme i hydraulicky sklopné prodloužení dopravníku. Použití jako příčný dopravník Přízemní zakládání krmiva do kyprého řádku vlevo nebo vpravo. Elektrické seřizování rychlosti dopravníku umožňuje přizpůsobení se individuální situaci panující ve stáji. *vyjma vozu Verti-Mix-L 12 13

8 Podestýlání lehacích boxů pomocí vozu Verti-Mix Přidaná hodnota pro Váš Verti-Mix díky použití pro podestýlání Vysoce výkonná kráva potřebuje 2 kg podestýlky na den - v případě 100 kusů krav tedy více než 6 t za měsíc. Díky tomuto nadstandardnímu dodatečnému vybavení lze Váš krmný míchací vůz Verti-Mix používat i pro podestýlání. Fukar na slámu* Pomocí míchacímu šneku Vario se bez problémů uvolní a rozdruží balík slámy. Hydraulicky poháněný fukar vyfukuje slámu do stáje až do vzdálenosti 15 m. Otoč věže a koncové klapky lze seřizovat buď manuálně nebo elektricky (přímo z traktoru).** Podestýlací válec* Čím čistší a sterilnější je lehací box, tím zdravější je dobytek. Pro podestýlání je ideální sláma, rašelina, piliny i vápno. Po promíchání v zásobníku se pomocí válce provádí podestýlka až do přední části lehacích boxů - pohodlné a spolehlivé řešení pro zajištění maximálního komfortu pro dobytek a zdravější vemena. *vyjma vozu Verti-Mix-L **Fukar na slámu se dodává pouze s vynášením krmiva vzadu *pouze v kombinaci s elektrickým ovládáním 14 15

9 Varianty ovládání Strautmann I při výběru způsobu ovládání se firma Strautmann snaží vyhovět přání svých zákazníků. Výběr optimální varianty ovládání je velmi individuální. Vážení a ovládání - můžete si vybrat Odvažovací zařízení Odvažovací zařízení je důležitou součástí krmného míchacího vozu. Pouze díky přesnému stanovení dávky jednotlivých krmných komponent lze plně využít ekonomický potenciál krmného míchacího vozu. 1. Přímé připojení k traktoru Předpoklad: Pro každou funkci jeden dvojčinný hydraulický rozvaděč Smysluplné řešení v případě, že:... se traktor pouze velmi zřídka odpojuje... je krmný míchací vůz vybavený pouze jedním bočním vynášecím otvorem Digi-Star EZ 2400 V Odvažovací zařízení s propočítáváním Částečné nastavení nuly Zobrazení času míchání 6 číslic, výška 43mm š 254mm x v 188mm x h 127mm 2. Ovládání přes bovdenové táhlo Předpoklad: Jeden dvojčinný rozvaděč na trak toru nebo alternativně jeden jednočinný rozvaděč s volnou zpátečkou Smysluplné řešení v případě, že:... se používají starší traktory s menším počtem rozvaděčů 3. Elektrické ovládání Předpoklad: Jeden dvojčinný rozvaděč na traktoru nebo alternativně jeden jednočinný rozvaděč s volnou zpátečkou Smysluplné řešení v případě, že:... požadujete pohodlnou a efektivnější práci Digi-Star EZ 3600 V Programovatelné odvažovací zařízení s přenosem dat přes dekodér 20 receptur 99 krmných složek 6 číslic, výška 43mm Zobrazení krmných složek jako běžící text š 262mm x v 183mm x h 127mm Digi-Star CC 400 Dodatečný displej v kombinaci s EZ 2500 V nebo EZ 3600 V (bezdrát) 6 číslic, výška 43mm Zobrazení krmných složek jako běžící text Dosah až 300 m š 185mm x v 135mm x h 80 mm 16 17

10 Individuální vybavení Horní připojení 40 mm Násypka pro plnění minerálního krmiva Couvací kamera & reflektor Software pro odvažovací zařízení (zde s AV50) Váha s klaksonem Váha s anténou a signálním světlem Zalomené tažné oko 40 mm Nože na okopaniny Monitor pro couvací kameru Závěs K80 Systém magnetů Světla Kola do jakýchkoliv podmínek Tažné oko 50 mm (nikoli v D) Prodloužení dopravníku Řídicí přístroj s potenciometrem 19/45-17 (18 PR) 10.0/ (18 PR 400/60-15,5 (14 PR) 400/45 L /60-15,5 (18 PR) Protiostří, manuální Protiostří, hydraulické Hydrostatické motory - v závislosti na pracovních podmínkách si můžete vybrat různě rychlý motor 26 x (16 PR) (14 PR) Zwilling 505/50 R /50 R 19, (18 PR) 18 19

11 Technické údaje Krmný míchací vůz Verti-Mix 951-L L Technické údaje Typ VM 951-L VM 1251-L Užitečný míchací objem* m³ 7,5 8,5 9,5 10,0 11,0 12,5 Rozměry - Délka m 4,85 4,85 4,85 4,87 4,94 4,98 - Šířka s jednostranným zakládáním m 2,26 2,42 - Šířka s oboustranným zakládáním m 2,36 2,56 příp. celková hmotnost kg Vlastní hmotnost cca kg Rozchod kol m 1,65 1,65 Vnější šířka kol m 1,90 1,90 Vynášecí výška m 0,48 0,48 Tloušťka stěny zásobníku mm Deska dna mm Rozměry s pneumatikami 250/ / * Skutečně využitý míchací objem; po odečtu objemu šneků V průběhu technického vývoje může docházet ke změnám obrázků, technických údajů a hmotností a pro dodávku stroje proto nejsou tyto údaje závazné. Převodovka a potřebný výkon [kw / PS] Typ U/min V VM 951-L VM 1251-L bez mechanické převodovky 26 29/39 32/43 35/47 41/56 43/58 46/62 s mechanickou převodovkou 17,3/26 21/28 23/31 25/34 29/39 31/42 33/45 bez mechanické převodovky 30 36/49 39/53 42/57 55/75 57/78 60/81 s mechanickou převodovkou 20/30 26/35 28/38 30/41 39/53 41/56 43/58 Pneumatiky a ovlivnění výšky vozidla** Typ VM 951-L VM 1251-L 10.0/ (18 PR) m 2,18 2,36 2, x (16 PR) protektor m 2,05 2,23 2, (18 PR) m 2,10 2,28 2,46 2,39 2,57 2,75 400/60-15,5 (18 PR) m 2,16 2,34 2,52 2,45 2,63 2, (14 PR) dvojité m 2,09 2,27 2,45 2,38 2,56 2,74 ** změnou polohy nápravy lze dosáhnout změnu výšky o +6 cm (vysoká verze) popř. -6 cm (nízká verze). Ve stavu po dodání je náprava namontovaná ve středové poloze (rozměry viz popis výše). Krmný míchací vůz Verti-Mix Verti-Mix Technické údaje Typ VM 951 VM 1251 VM 1451 VM 1651 Užitečný míchací objem* m³ 7,5 8,5 9,5 10,0 11,0 12,5 13,5 15,0 13,5 15,0 16,5 Rozměry Výška nástavby m - 0,18 0,36-0,18 0,36-0,18-0,18 0,36 - Délka s příčným dopravníkem vepředu m 5,30 5,50 5,75 5,75 - Délka s příčným dopravníkem vzadu 1) m 4,90 5,04 5,17 5,17 - Délka bez příčného dopravníku m 4,65 4,87 5,10 5,10 - Šířka s příčným dopravníkem m 2,16 2,28 2,42 2,42 - Šířka s jednostranným zakládáním m 2,26 2,38 2,52 2,52 - Šířka s oboustranným zakládáním m 2,36 2,48 2,62 2,62 Výška cca m 2,31 2,49 2,67 2,72 2,9 3,08 2,92 3,10 2,92 3,10 3,28 příp. celková hmotnost kg Vlastní hmotnost s příčným dopravníkem cca kg kg Rozchod kol m 1,5 1,6 1,74 1,74 Vnější šířka kol m 1,77 1,87 2,23 2,23 Vynášecí výška m 0,75 0,87 0,74 0,74 Tloušťka stěny zásobníku mm Deska dna mm Rozměry s pneumatikami 10.0/ / Pneumatiky a ovlivnění výšky vozidla 10.0/ (18 PR) m 2,31 2,49 2, x (16 PR) protektor m 2, Odlehčení na příp. c. hm.: 6260 kg 250/70-15 (18 PR) m 2,32 2,5 2,68 2,61 2, Odlehčení na příp. c. hm.: 8500 kg 400/45 L 17.5 m 2,38 2,56 2,74 2,67 2,85 3,03 3, Odlehčení na příp. c. hm.: kg 400/60-15,5 (14 PR) m 2,43 2,61 2, /60-15,5 (18 PR) m ,72 2,9 3,08 3,05-3, Odlehčení na příp. c. hm.: 9660 kg 9660 kg (14 PR) dvojité m ,58 2,76 2,94 2,92 3,10 2,92 3,10 3, /45-17 m ,72 2, Odlehčení na příp. c. hm.: 8320 kg 215/75R17.5 (133) dvojité m ,97 3,15 2,97 3,15 3,33 505/50 R 17 (146G) m - - 2,77 2,95 3, /50 R 19.5 m ,76 2,94 3,12 3,14 3,32 3,14 3,32 3,50 Převodovka a potřebný výkon [kw / PS] Typ U/min VM 951 VM 1251 VM 1451 VM 1651 bez mechanické převodovky 26 29/39 32/43 35/47 41/56 43/58 46/62 56/76 62/ s mechanickou převodovkou 14,4/26 21/28 23/31 25/34 29/39 31/42 33/45 40/54 44/ bez mechanické převodovky 30 36/49 39/53 42/57 55/75 57/78 60/81 70/95 77/105 70/95 77/105 84/114 s mechanickou převodovkou 16,7/30 26/35 28/38 30/41 39/53 41/56 43/58 50/68 55/75 50/68 55/75 60/82 bez mechanické převodovky /73 59/80 65/88 s mechanickou převodovkou 12,8/ /53 42/57 46/63 1) +125 mm v případě světel 20 21

12 Technische Daten Krmný míchací vůz Verti-Mix 1501 /1801 Double Technické údaje Typ VM 1501 Double VM 1801 Double Užitečný míchací objem* m³ 12,0 13,5 15,0 14,0 16,0 18,0 Rozměry Výška zásobníku m 1,56 1,74 1,92 1,56 1,74 1,92 Výška nástavby m - 0,18 0,36-0,18 0,36 - Délka s příčným dopravníkem vepředu m 7,01 7,40 - Délka s příčným dopravníkem vzadu 1) m 6,61 6,98 - Délka bez příčného dopravníku m 6,34 6,71 - Šířka s příčným dopravníkem m 1,96 2,16 - Šířka s jednostranným zakládáním m 2,06 2,26 - Šířka s oboustranným zakládáním m 2,16 2,36 Výška cca m 2,35 2,53 2,71 2,37 2,55 2,73 příp. celková hmotnost kg Vlastní hmotnost cca - s příčným dopravníkem kg s oboustranným zakládáním kg Rozchod kol m 1,52 1,52 Vnější šířka kol m 2,03 2,03 Vynášecí výška m 0,79 0,81 Tloušťka stěny zásobníku mm 8 8 Deska dna mm Rozměry s pneumatikami - Jednoduchá náprava 215/75-17,5 215/75-17,5 Pneumatiky a ovlivnění výšky vozidla Pneumatiky - jednoduchá náprava (14 PR) dvojité m 2,30 2,48 2,66 2,34 2,52 2,70 Rozchod 1500 mm 2) m 2,28 2,46 2, /75R17,5 dvojité m 2,35 2,53 2,71 2,37 2,55 2,73 Rozchod 1500 mm 2) m 2,34 2,52 2, /50R19,5 m 2,51 2,69 2,87 2,52 2,70 2,88 Rozchod 1500 mm 2) m 2,49 2,67 2, /60-15,5, rozchod 1500 mm m 2,43 2,61 2, (odlehčení: kg) 2) m 2,38 2,56 2, ,0/75-15,3, rozchod 1650 mm m ,38 2,56 2,74 400/ , rozchod 1720 mm m ,51 2,69 2,87 (odlehčení: kg /50 R 19.5, rozchod 1720 mm m ,56 2,74 2,92 příp. c. hm. kg Převodovka a potřebný výkon [kw / PS] Typ U/min VM 1501 Double VM 1801 Double bez mechanické převodovky 26 62/84 70/95 78/106 83/113 91/124 99/135 s mechanickou převodovkou 14,4/26 38/52 43/58 48/65 51/69 56/76 61/83 bez mechanické převodovky 30 81/110 89/121 97/ / / /160 s mechanickou převodovkou 16,7/30 50/68 55/75 60/82 64/87 69/94 73/99 1) +90 mm se světly 2) Výška vozidla ve středové poloze nápravy (neplatí pro VM 1501) * Skutečně využitelný míchací objem; po odečtu objemu šneků Krmný míchací vůz Verti-Mix 2401 /3101 Double Technické údaje Typ VM 2401 Double VM 3101 Double Užitečný míchací objem* m³ 19,0 21,5 24,0 25,0 28,0 31,0 Rozměry Výška zásobníku m 1,85 2,03 2, Výška nástavby m - 0,18 0,36-0,18 0,36 - Délka s příčným dopravníkem vepředu m 7,76 8,13 - Délka s příčným dopravníkem vzadu 1) m 7,27 7,55 - Délka bez příčného dopravníku m 7,06 7,44 - Šířka s příčným dopravníkem m 2,28 2,42 - Šířka s jednostranným zakládáním m 2,38 2,52 - Šířka s oboustranným zakládáním m 2,48 2,62 Výška cca m 2,66 2,84 3,02 3,21 3,39 3,57 příp. celková hmotnost kg Vlastní hmotnost cca - s příčným dopravníkem kg s oboustranným zakládáním kg Rozchod kol m 1,74 / 1,94 1,94 Vnější šířka kol m 2,25 2,37 Vynášecí výška m 0,81 1,03 Tloušťka stěny zásobníku mm 8 8 Deska dna mm Rozměry s pneumatikami - Jednoduchá náprava 235/75 R Tandemová náprava - 435/50 R 19,5 * Skutečně využitelný míchací objem; po odečtu objemu šneků Pneumatiky a ovlivnění výšky vozidla Pneumatiky - jednoduchá náprava 235/75R 17.5, dvojité, rozchod 1740 mm m 2,66 2,84 3, /45R 22.5, rozchod 1720 mm m 2,85 3,03 3, /50R 19,5, rozchod 1720 mm m 2,80 2,98 3, Pneumatiky - tandemová náprava 435/50 R 19,5, rozchod 1720 mm m 2,80 2,98 3, odlehčení: kg / , rozchod 1720 mm m 2,80 2,98 3, /50 R 19.5, rozchod 1930 mm m 2,87 3,05 3,21 3,21 3,39 3,57 435/50 R 19.5, rozchod 1720 mm m 2,84 3,02 3, Převodovka a potřebný výkon [kw / PS] Typ U/min VM 2401 Double VM 3101 Double bez mechanické převodovky s mechanickou převodovkou 12,8/ /116 91/124 96/130 bez mechanické převodovky s mechanickou převodovkou 14,4/26 67/91 72/98 77/ bez mechanické převodovky s mechanickou převodovkou 16,7/30 83/113 88/120 93/126 97/ / /148 1) +90 mm v případě světel 22 23

13 Podnik B. Strautmann & Söhne GmbH u. Co. KG je středně velký rodinný podnik sídlící v jižním Dolním Sasku. V současné době je v jeho čele již třetí generace majitelů, kteří jej před 80 roky založili. Ve druhém, moderně zařízeném výrobním závodu ve Lwówku (Polsko) vyrábí společnost Strautmann vedle jednotlivých strojních komponent i součásti svého výrobního programu, do něhož patří sklápěcí přívěsy, vybírací silážní lopaty nebo vykusovače siláže. Coby výrobce zemědělských strojů s širokým polem působnosti - krmné vozy, sběrací vozy, univerzální rozmetadla a přepravní technika i technika pro dávkování do zařízení na výrobu bioplynu - je firma Strautmann kompetentním partnerem téměř pro každého zákazníka působícího v těchto průmyslových odvětvích. Mateřský závod firmy Strautmann v Bad Laer Polský závod firmy Strautmann B. Strautmann & Söhne GmbH u. Co. KG Bielefelder Straße 53 D Bad Laer Tel.: +49 (0)5424/802-0 Fax: +49 (0)5424/ info@strautmann.com 000/
