Kapitola 11: Prostorový plán 117

Transkript

1 Kapitola 11: Prostorový plán Prostorový plán Šablony s vlastními kartami Budova Encián Prostorový plán Dem Šablony s vlastními kartami Kromě standardních karet se v některých šablonách doplní do pásu karet další karty. Kromě karet pro datová řešení (viz kap. 10) se zobrazí další karta také v šablonách: v kategorii Mapy a plány prostorového uspořádání karta PLÁN pro většinu šablon (nejvíce tlačítek je k dispozici v šabloně Prostorový plán), v kategorii Obchodní pro šablonu Diagram debaty (karta DEBATA), v kategorii Projektová příprava pro šablonu Diagram potrubního vedení a přístrojového vybavení a pro šablonu Vývojový diagram procesů (karta TECHNOLOGIE VÝROBNÍCH PROCESŮ), v kategorii Software a databáze pro šablonu Diagram modelu UML (karta UML), v kategorii Software a databáze pro šablonu Mapa webu (karta MAPA WEBU), v kategorii Vývojový diagram pro šablonu Vývojový diagram kříţového procesu (karta VÝVOJOVÝ DIAGRAM KŘÍŽOVÉHO PROCESU). Firma Encián využívá budovu o třech podlažích. Nakreslíme plán místností včetně nábytku, vybavení technikou a umístění zaměstnanců. Každé podlaží bude na samostatné stránce: Struktura 1. a 2. podlaží je obdobná: v každém podlaží je 6 kanceláří (každá pro 2 zaměstnance), malý sklad (kancelářských potřeb, výpočetní techniky a archívu), WC, zasedací místnost, školící počítačová místnost a kuchyňka, na chodbě jsou odpočinkové sedačky s nízkými jednacími stolky, na podlaží je malá místnost ve funkci kopírovacího centra. Struktura 3. podlaží je odlišná. Podlaží je menší, sídlí zde ředitel firmy a jeho sekretářka. Také na 3. podlaží je kuchyňka přístupná ze sekretariátu a na chodbě odpočinkové sedačky s nízkými jednacími stolky. Plán budeme využívat pro několik účelů, chceme proto, aby obrazce byly uspořádány do vhodných vrstev a důsledně čerpaly data z externího zdroje databáze Encian.accdb, v níž je evidován mj. majetek a zaměstnanci firmy. (Cílový stav prostorového plánu 1. podlaží v obr ) 11.2 Vzorníky Vytvoříme nový výkres z kategorie Mapy a plány prostorového uspořádání ze šablony Prostorový plán. Automaticky se spustí Průvodce spuštěním prostorového plánování. V prvním okně můžeme vybrat prostorový plán ve formě obrázku, výkresu Visia či výkresu AutoCadu. Zaškrtneme pole Ţádný. Ve druhém okně vybíráme způsob přidání čísel místností do výkresu. Vybereme Ručně. Ve třetím okně klepneme do tlačítka Dokončit. Vytvoří se nový výkres. Na rozdíl od stávajících výkresů obsahuje: Kartu PLÁN (viz obr. 11-1). OBR. 11-1: KARTA PLÁN Samostatné okno obsahující dva průzkumníky: prostoru a kategorie. Průzkumníky můžeme tažením za záložku okna osamostatnit do samostatného okna. Průzkumníky v jednom či dvou oknech můžeme zobrazit či potlačit v kartě PLÁN ve skupině Spravovat polem Okno Průzkumníka. Zobrazily se vzorníky Pracovní kóje, Kancelářské vybavení, Kancelářský nábytek, Zdroje.

2 Kapitola 11: Prostorový plán 118 OBR. 11-2: 1. PODLAŽÍ

3 Kapitola 11: Prostorový plán 119 Vlastní vzorníky 1. podlaţí Prostory Dem Provedeme nastavení stránky, v níž budeme připravovat diagram prvního podlaží: Z místní nabídky záložky stránky zadáme příkaz VZHLED STRÁNKY. V kartě Vlastnosti stránky upravíme pole Název na hodnotu Podlaţí-1 a pole Měrné jednotky na hodnotu cm. V kartě Nastavení tisku nastavíme orientaci stránky Na výšku. V kartě Velikost stránky nastavíme Aplikace Visio rozbalí stránku podle potřeby. V kartě Měřítko výkresu nastavíme měřítko 1:110. (1 cm ve výkresu zastupuje 110 cm reality.) Využijeme šest účelově připravených vzorníků 68. Jsou v nich k dispozici všechny předlohy obrazců, které budeme potřebovat pro náš výkres včetně vhodného pojmenování, rozměrů, zařazení do vrstvy a dalších vlastností: Encián Budova a místnosti (soubor vzorníku Enc-Budova.vss), Encián Kancelářský nábytek (Enc-Kancelar.vss), Encián Kuchyňské vybavení (Enc-Kuchyn.vss), Encián Sanitární a speciální vybavení (Enc-Sanita.vss), Encián Přístroje (Enc-Pristroje.vss), Encián Dislokace (Enc-Dislokace.vss). Vzorníky otevíráme klepnutím do tlačítka Další obrazce v okně Obrazce a volbou Otevřít vzorník. (Lze vybrat vzorníky jako souvislý výběr klepnutím do prvního vzorníku a klepnutím s klávesou Shift do posledního vzorníku a otevřít vzorníky najednou.) Pro přehlednost zavřeme všechny vzorníky, jejichž název nezačíná na slovo Encián. (Klepneme pravým tlačítkem na titulek vzorníku a z místní nabídky vybereme příkaz ZAVŘÍT.) 11.3 Místnosti a jejich obrazce Místnost je již v předloze obrazce seskupením čtyř obvodových zdí. Zdi místností mají jednotnou šířku 15 cm. Např. pokud má místnost Kancelář běţná vnitřní rozměr 560 cm x 250 cm, zabere ve výkresu plochu 590 cm x 280 cm. Místnosti vedle sebe sdílejí společnou zeď, tj. šířka zdi mezi dvěma místnostmi je pouze 15 cm, obrazce místností se budou překrývat o 15 cm. Upravíme vhodně nastavení pravítka a mřížky: V kartě ZOBRAZENÍ ve skupině Zobrazit klepneme do spouštěče dialogového okna. Pro pravítko i mřížku nastavíme vodorovný počátek 125 cm, svislý počátek 3165 cm. Pro vodorovnou i svislou mřížku nastavíme do pole Hustota mříţky hodnotu Pevné, do pole Minimální mezery hodnotu 5 cm. V kartě ZOBRAZENÍ ve skupině Vizuální pomůcky klepneme do spouštěče dialogového okna. Ponecháme možnost přichycení aktivní jen v poli Mříţka. Před umístěním místností nachystáme do výkresu vodítka: vodorovná vodítka: -15, -280, -660, -1040, -1420, -1800, -2180, -2285, cm, svislá vodítka: 15, 590, 805, 920, 990, 1095, 1290 cm. Např. svislé vodítko 590 bylo vypočteno jako předchozí vodítko 15 cm + hloubka místnosti skladu 560 cm + zeď 15 cm = 590 cm. Využijeme nyní připravené obrazce a připravíme zdi v 1. podlaží (dle obr. 11-2): Místnosti umísťujeme z levého horního rohu přichycováním k vodítkům. Za účelem snadnějšího připevnění k vodítkům zvětšíme nastavení lupy (např. na 146 %). Dolní kancelář a kuchyňku v dolní hraně u vchodu spojíme zdí. Otočné dveře umístíme na pozici 1050 cm, -2552,5 cm. Tažením umístíme do jednotlivých místností obrazec Prostor. Z místní nabídky obrazce Prostor potom zadáme volbu AUTOMATICKÁ VELIKOST 69. Prostor se přizpůsobí místnosti. 68 Uživatelské vzorníky obsahují modifikaci předloh ze vzorníků z kategorie Mapy a plány prostorového uspořádání/plán budovy vzorníky Zdi, kostra domu a konstrukce, Vnitřní části budov, Domovní instalace, Skříně, Kancelářské příslušenství, Plán koupelny a kuchyně, Spotřebiče, Výsadba, z kategorie Síť vzorník Počítače a monitory. 69 Místnost, v níž se prostor automaticky rozprostře, je dána středem obrazce prostoru. Zejména u malých místností musíme proto vhodně zvolit střed, aby se prostor nerozvinul do jiného obrazce. Můžeme vybrat více obrazců Prostor a upravit pro ně velikost najednou.

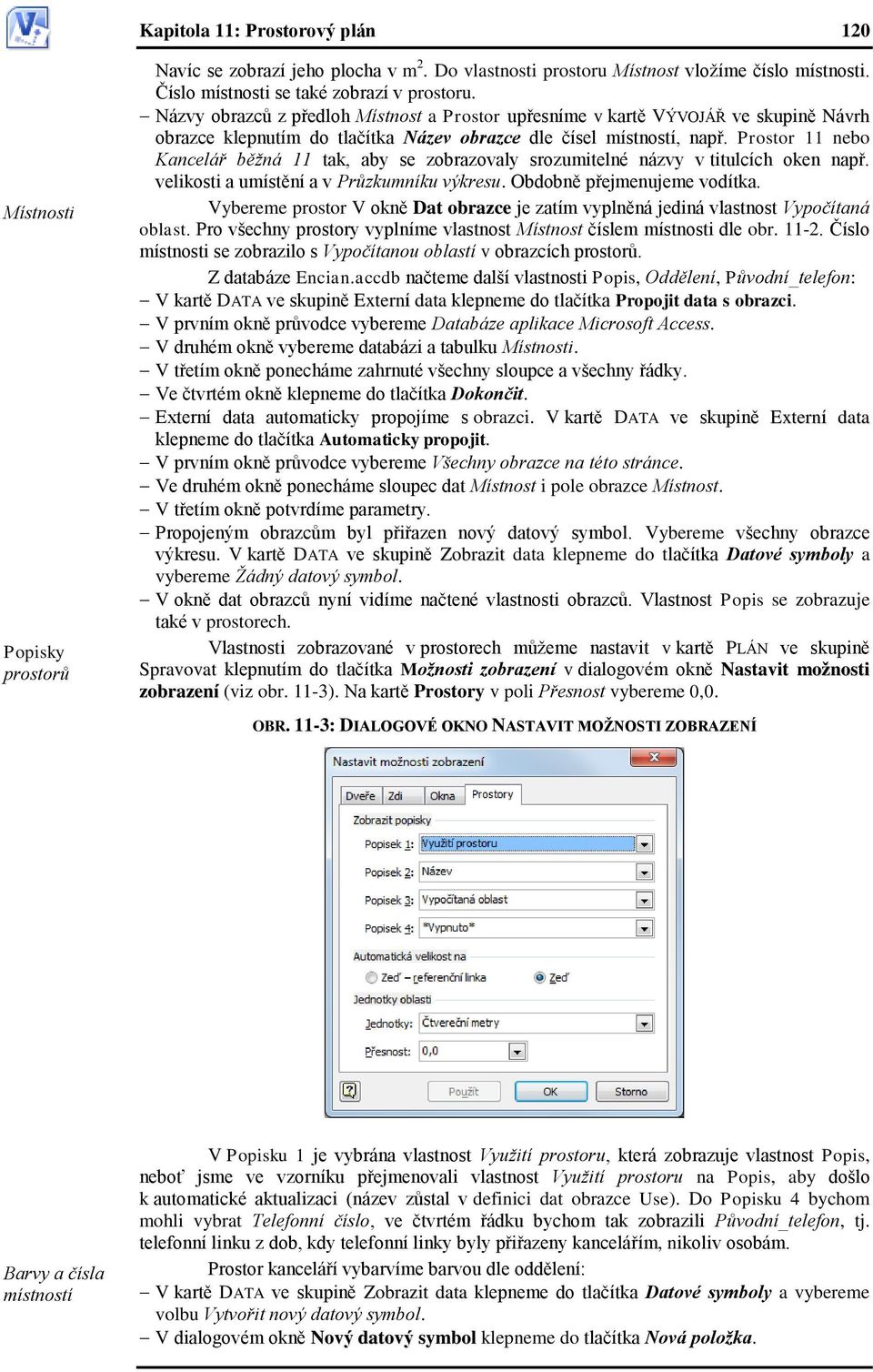

4 Kapitola 11: Prostorový plán 120 Místnosti Popisky prostorů Navíc se zobrazí jeho plocha v m 2. Do vlastnosti prostoru Místnost vložíme číslo místnosti. Číslo místnosti se také zobrazí v prostoru. Názvy obrazců z předloh Místnost a Prostor upřesníme v kartě VÝVOJÁŘ ve skupině Návrh obrazce klepnutím do tlačítka Název obrazce dle čísel místností, např. Prostor 11 nebo Kancelář běţná 11 tak, aby se zobrazovaly srozumitelné názvy v titulcích oken např. velikosti a umístění a v Průzkumníku výkresu. Obdobně přejmenujeme vodítka. Vybereme prostor V okně Dat obrazce je zatím vyplněná jediná vlastnost Vypočítaná oblast. Pro všechny prostory vyplníme vlastnost Místnost číslem místnosti dle obr Číslo místnosti se zobrazilo s Vypočítanou oblastí v obrazcích prostorů. Z databáze Encian.accdb načteme další vlastnosti Popis, Oddělení, Původní_telefon: V kartě DATA ve skupině Externí data klepneme do tlačítka Propojit data s obrazci. V prvním okně průvodce vybereme Databáze aplikace Microsoft Access. V druhém okně vybereme databázi a tabulku Místnosti. V třetím okně ponecháme zahrnuté všechny sloupce a všechny řádky. Ve čtvrtém okně klepneme do tlačítka Dokončit. Externí data automaticky propojíme s obrazci. V kartě DATA ve skupině Externí data klepneme do tlačítka Automaticky propojit. V prvním okně průvodce vybereme Všechny obrazce na této stránce. Ve druhém okně ponecháme sloupec dat Místnost i pole obrazce Místnost. V třetím okně potvrdíme parametry. Propojeným obrazcům byl přiřazen nový datový symbol. Vybereme všechny obrazce výkresu. V kartě DATA ve skupině Zobrazit data klepneme do tlačítka Datové symboly a vybereme Ţádný datový symbol. V okně dat obrazců nyní vidíme načtené vlastnosti obrazců. Vlastnost Popis se zobrazuje také v prostorech. Vlastnosti zobrazované v prostorech můžeme nastavit v kartě PLÁN ve skupině Spravovat klepnutím do tlačítka Možnosti zobrazení v dialogovém okně Nastavit možnosti zobrazení (viz obr. 11-3). Na kartě Prostory v poli Přesnost vybereme 0,0. OBR. 11-3: DIALOGOVÉ OKNO NASTAVIT MOŽNOSTI ZOBRAZENÍ Barvy a čísla místností V Popisku 1 je vybrána vlastnost Vyuţití prostoru, která zobrazuje vlastnost Popis, neboť jsme ve vzorníku přejmenovali vlastnost Vyuţití prostoru na Popis, aby došlo k automatické aktualizaci (název zůstal v definici dat obrazce Use). Do Popisku 4 bychom mohli vybrat Telefonní číslo, ve čtvrtém řádku bychom tak zobrazili Původní_telefon, tj. telefonní linku z dob, kdy telefonní linky byly přiřazeny kancelářím, nikoliv osobám. Prostor kanceláří vybarvíme barvou dle oddělení: V kartě DATA ve skupině Zobrazit data klepneme do tlačítka Datové symboly a vybereme volbu Vytvořit nový datový symbol. V dialogovém okně Nový datový symbol klepneme do tlačítka Nová položka.

5 Kapitola 11: Prostorový plán 121 Vybavení kanceláře Dem V dialogovém okně Nová položka do pole Datové pole vybereme Oddělení, do pole Zobrazeno jako hodnotu Barva podle hodnoty. Upravíme barvy oddělení v souladu s organizačním diagramem: ANA červená, DIS oranžová, ENC nachová, KON světle zelená, PRG zelená, RED světle modrá, REK modrá. Přejmenujeme nový datový symbol na Oddělení. V kartě DOMŮ ve skupině Úpravy klepneme do tlačítka Vybrat, zadáme volbu Vybrat podle typu. Vybereme vrstvu Prostor. V kartě DATA ve skupině Zobrazit data klepneme do tlačítka Datové symboly a aplikujeme na vybrané obrazce datový symbol Oddělení. Prostory místností jsou nyní vybarveny barvami diferencovanými dle oddělení. Barvy jsou tlumené díky nastavení průhlednosti výplně v obrazci Prostor. Vzhledem k umisťování nábytku do kanceláří chceme v prostoru zobrazit pouze číslo kanceláře. Využijeme k tomu datový symbol Oddělení. Doplníme do něj novou položku Text: Datové pole: Místnost. Zobrazeno jako: Text. Styl: Kruhový popisek. Délka hodnoty: 3 (tříznaková čísla místností). V dialogovém okně Upravit datový symbol dále upravíme: Vodorovně: Na střed. Zaškrtneme pole Skrýt text obrazce při pouţití datového symbolu. Čísla místností jsou nyní v zelené elipse uprostřed prostoru místnosti. Vlastnosti prostoru nejsou zobrazeny (díky zaškrtnutí pole Skrýt text obrazce při pouţití datového symbolu.) Vybavíme místnosti okny, dveřmi, radiátory, nábytkem a technickým vybavením. Začneme kanceláří 11 (viz obr. 11-4, osoby zatím do kanceláře neumisťujeme): OBR. 11-4: VYBAVENÍ KANCELÁŘE 11 Do místnosti doplníme okno. Tažením přesuneme předlohu Okno ze vzorníku Encián Budova a místnosti přibližně do středu levé okrajové zdi. Okno se automaticky přichycuje ke zdem. Klepnutím vybereme obrazec prostoru a okna. V kartě DOMŮ ve skupině Uspořádat klepneme do tlačítka Umístění a vybereme Zarovnat doprostřed. Okno se tak přemístí do středu zdi. K místnosti doplníme dveře k okraji dle místnosti 10 tak, abychom mohli do rohu místnosti umístit skříně. Dveře se automaticky přichycují ke zdem. Do místnosti doplníme radiátor. Radiátor umístíme doprostřed k oknům. Název okna, dveří a radiátoru upřesníme dle místnosti Okno 11, Dveře 11, Radiátor 11. V kartě DOMŮ ve skupině Úpravy klepneme do tlačítka Vrstvy a vybereme Vlastnosti vrstvy. Zamkneme vrstvy Místnost a Prostor, abychom je před dalšími operacemi nechtěně nevybrali.

6 Kapitola 11: Prostorový plán 122 Propojení dat Dem Nalevo od vstupních dveří bude šatní skříň, vedle ní policová skříň, naproti dvě policové skříně (otočené o 90 stupňů). Každé ze dvou pracovních míst bude vybaveno psacím stolem, s ním sousedí kruhový jednací stůl (vysoký) a u okna kontejner. U psacího stolu je kancelářská židle, u jednacího stolu dvě jednací židle. V levé části mezi skříní a jednacím stolem je odpadkový koš. Poznámky k některým obrazcům: Levý stůl je kopií pravého stolu. Kopii překlopíme. V kartě DOMŮ ve skupině Uspořádat klepneme do tlačítka Umístění a vybereme Otočit obrazec, Překlopit svisle. Kontejnery jsou připevněny ke stolům. (Tažením kontejneru na stůl.) Sousedící skříně jsou k sobě připevněny. Po připevnění je nutné překlopit připevňované skříně svisle. Židle zasuneme za stoly. V kartě DOMŮ ve skupině Uspořádat klepneme do tlačítka Přenést dál. Doplníme obrazcům nábytku vhodné názvy, např. Stůl psací Každé ze dvou pracovních míst bude vybaveno LCD displejem, počítačem a telefonem. Obě pracovní místa sdílejí síťovou tiskárnu postavenou na pravém kontejneru. Poznámky k některým obrazcům: Tiskárna je postavena na pravém kontejneru. Doplníme obrazcům technice vhodné názvy, např. PC 11.1, Tiskárna 11. K obrazcům nábytku a techniky chceme připojit upřesňující data obrazců. Můžeme využít dvě možnosti přiřazení: automatické propojení: Každý obrazec ve výkresu budeme identifikovat polem společným s databázovým zdrojem, např. Inventární číslo. ruční propojení: Každý řádek z okna Externí data tažením propojíme s konkrétním obrazcem. V našem případě využijeme ruční propojení. Nejprve importujeme externí data: V kartě DATA ve skupině Externí data klepneme do tlačítka Propojit data s obrazci. V prvním okně průvodce vybereme volbu Databáze aplikace Microsoft Access. V druhém okně vybereme databázi Encian.accdb a dotaz Visio Majetek. V třetím okně ponecháme vybrány všechny sloupce a všechny řádky. Ve čtvrtém okně ponecháme vybrán jako jednoznačný identifikátor Inventární číslo. V pátém okně klepneme do tlačítka Dokončit. Proběhne import dat. Klepnutím do nadpisu sloupce Inventární číslo seřadíme externí data dle inventárního čísla. Nyní postupně tažením z okna Externí data propojíme jednotlivé věty s obrazci v kanceláři 11. Pomáhá nám k tomu logická struktura inventárního čísla: První dvě pozice značí číslo místnosti. Třetí číslice značí část místnosti (levá, pravá, popř. a, b, c atd.). Poslední dvě pozice jsou pořadím v místnosti, přičemž technika je číslována od 51. Propojení nemůžeme vytvořit pro majetek: o nízké hodnotě (odpadkové koše, květiny), který je součástí stavby (zdi, okna, dveře, radiátory, sanitární vybavení, prodejní automat). Propojením se u propojených obrazců zobrazí informace prostřednictvím datového symbolu. Pro větší přehlednost diagramu zobrazení datového symbolu potlačíme. Při ručním propojování mohou nastat zvláštní případy (např. chybným přetažením): Jedna věta externího zdroje může být přiřazena více obrazcům. K jednomu obrazci může být (z důvodu pozdější aktualizace) přiřazena jen jediná věta. Při pokusu o propojení další věty jsme dotázáni, zda původní propojení odstranit. Připravíme datový symbol Majetek, v němž vybarvíme obrazce dle Pořizovací ceny: Kč: světle zelená, Kč: oranžová, Kč: fialová, Kč: červená. Vybereme všechna propojená data, tj. obrazce z vrstev Skříň, Stůl, Výpočetní technika a Ţidle. Aplikujeme na vybrané obrazce datový symbol Majetek. Ve výkresu nyní přehledně odlišíme dle barev cenu majetku.

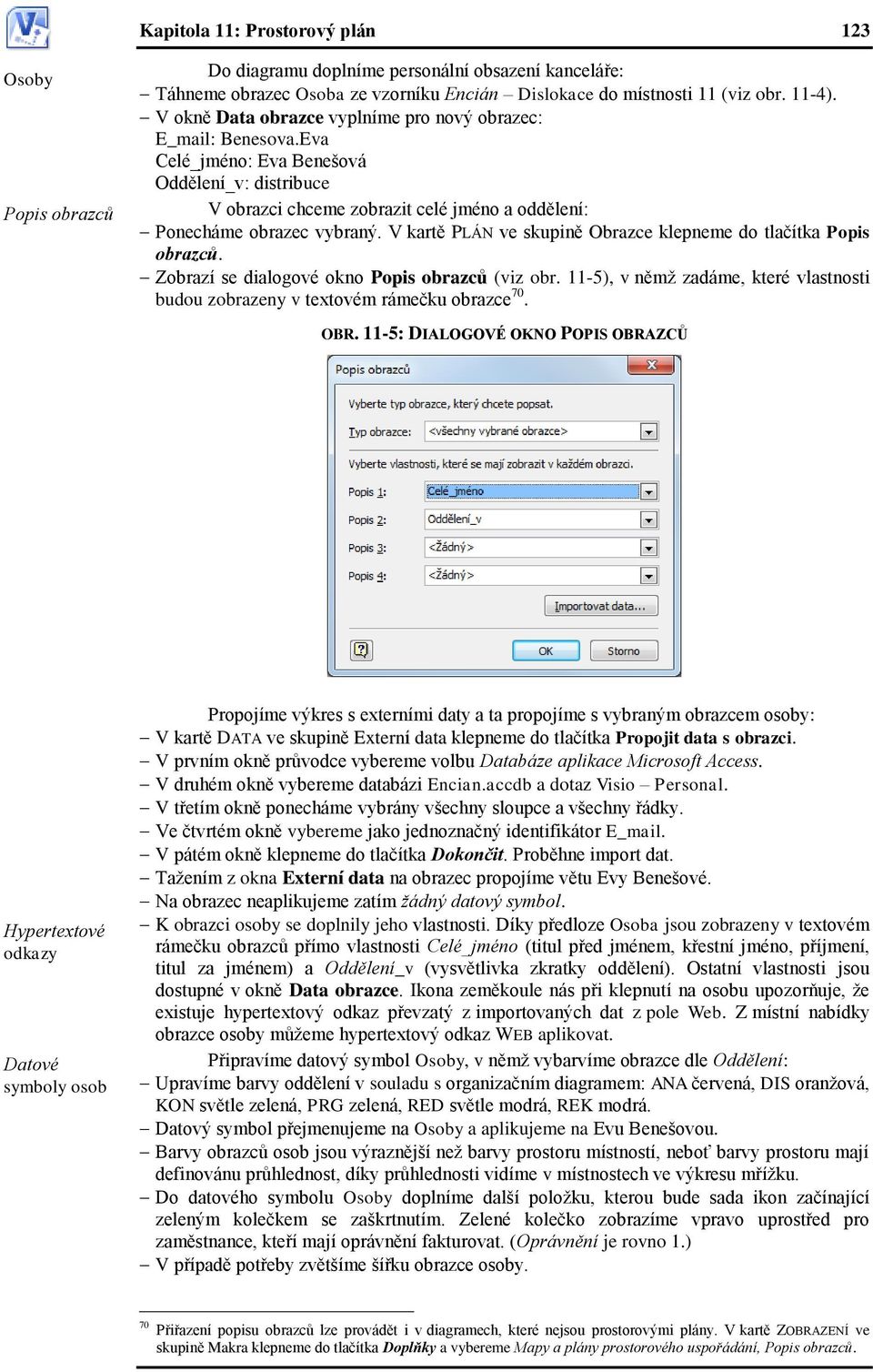

7 Kapitola 11: Prostorový plán 123 Osoby Popis obrazců Do diagramu doplníme personální obsazení kanceláře: Táhneme obrazec Osoba ze vzorníku Encián Dislokace do místnosti 11 (viz obr. 11-4). V okně Data obrazce vyplníme pro nový obrazec: E_mail: Benesova.Eva Celé_jméno: Eva Benešová Oddělení_v: distribuce V obrazci chceme zobrazit celé jméno a oddělení: Ponecháme obrazec vybraný. V kartě PLÁN ve skupině Obrazce klepneme do tlačítka Popis obrazců. Zobrazí se dialogové okno Popis obrazců (viz obr. 11-5), v němž zadáme, které vlastnosti budou zobrazeny v textovém rámečku obrazce 70. OBR. 11-5: DIALOGOVÉ OKNO POPIS OBRAZCŮ Hypertextové odkazy Datové symboly osob Propojíme výkres s externími daty a ta propojíme s vybraným obrazcem osoby: V kartě DATA ve skupině Externí data klepneme do tlačítka Propojit data s obrazci. V prvním okně průvodce vybereme volbu Databáze aplikace Microsoft Access. V druhém okně vybereme databázi Encian.accdb a dotaz Visio Personal. V třetím okně ponecháme vybrány všechny sloupce a všechny řádky. Ve čtvrtém okně vybereme jako jednoznačný identifikátor E_mail. V pátém okně klepneme do tlačítka Dokončit. Proběhne import dat. Tažením z okna Externí data na obrazec propojíme větu Evy Benešové. Na obrazec neaplikujeme zatím ţádný datový symbol. K obrazci osoby se doplnily jeho vlastnosti. Díky předloze Osoba jsou zobrazeny v textovém rámečku obrazců přímo vlastnosti Celé_jméno (titul před jménem, křestní jméno, příjmení, titul za jménem) a Oddělení_v (vysvětlivka zkratky oddělení). Ostatní vlastnosti jsou dostupné v okně Data obrazce. Ikona zeměkoule nás při klepnutí na osobu upozorňuje, že existuje hypertextový odkaz převzatý z importovaných dat z pole Web. Z místní nabídky obrazce osoby můžeme hypertextový odkaz WEB aplikovat. Připravíme datový symbol Osoby, v němž vybarvíme obrazce dle Oddělení: Upravíme barvy oddělení v souladu s organizačním diagramem: ANA červená, DIS oranžová, KON světle zelená, PRG zelená, RED světle modrá, REK modrá. Datový symbol přejmenujeme na Osoby a aplikujeme na Evu Benešovou. Barvy obrazců osob jsou výraznější než barvy prostoru místností, neboť barvy prostoru mají definovánu průhlednost, díky průhlednosti vidíme v místnostech ve výkresu mřížku. Do datového symbolu Osoby doplníme další položku, kterou bude sada ikon začínající zeleným kolečkem se zaškrtnutím. Zelené kolečko zobrazíme vpravo uprostřed pro zaměstnance, kteří mají oprávnění fakturovat. (Oprávnění je rovno 1.) V případě potřeby zvětšíme šířku obrazce osoby. 70 Přiřazení popisu obrazců lze provádět i v diagramech, které nejsou prostorovými plány. V kartě ZOBRAZENÍ ve skupině Makra klepneme do tlačítka Doplňky a vybereme Mapy a plány prostorového uspořádání, Popis obrazců.

8 Kapitola 11: Prostorový plán 124 Dem Zobrazování vlastností Karta Plán 11.4 Práce s komplexním výkresem Obdobně doplníme vybavení dalších místností a chodby (viz obr. 11-2) a na další stránky 2. a 3. podlaží. Náš výkres nyní obsahuje na střech stránkách velké množství obrazců, k nimž jsou připojena rozsáhlá data. Na základě dříve vyložených znalostí můžeme obrazce a data přehledně zobrazovat: Můžeme využít zařazení obrazců do vrstev (zejména vlastnosti Viditelné, Tisk, Zámek). Je-li obrazec zařazen do více vrstev, je zobrazen, pokud je viditelná alespoň jedna jeho vrstva. Zámek platí i pro aktualizaci dat obrazců při aktualizaci z databáze. Datové symboly nabízejí vizualizaci dat. Je možné je snadno modifikovat a změnit tak vizualizaci v celém výkresu. Data obrazců jsou napojena na externí data. Změny v datovém zdroji můžeme aktualizací promítnout do dat obrazců. Z místní nabídky obrazce můžeme zobrazit propojený řádek v externích datech, můžeme zrušit propojení řádku. Externí data lze v jejich okně seřadit dle libovolného sloupce. Zdroj dat (záložku externích dat) můžeme přejmenovat. Z prostorového plánu můžeme připravit četné rekapitulující sestavy. Visio nabízí např. seznam dveří, seznam oken. Můžeme vytvořit vlastní sestavy. Hypertextové odkazy z dat hypertextového typu se automaticky vložily k obrazcům. Můžeme tak z místní nabídky libovolné osoby přejít na její webovou stránku převzatou z databáze Encian.accdb. Můžeme definovat další odkazy, např. k osobě můžeme doplnit odkazy na její obrázek na webu či na obrazec v organizačním diagramu (či obdobně zpět z organizačního diagramu) Karta Plán Závěrem výkladu prostorového plánu uveďme stručně funkce tlačítek karty PLÁN (viz obr. 11-1), z nichž některé jsme již zmínili v předchozím výkladu: Popis obrazců: Výběr dat, která budou zobrazena v textovém rámečku (viz obr. 11-5). Popisy je možné zadat pro vybrané obrazce či obrazce jednotlivého typu (např. Stůl psací). Přiřadit kategorii: Visio nabízí přiřazení obrazců několika připraveným kategoriím. Kategorie se některým obrazcům přiřazují přímo (např. osobám 71 ). Kategorii můžeme (společně s některými vlastnostmi) přidat tlačítkem Přiřadit kategorii. 72 Obrazce můžeme po zaškrtnutí pole Okno Průzkumníka ve skupině Spravovat v kartě PLÁN prohlížet v speciálním průzkumníkovi dle prostorů či dle kategorií. Převést na zdi: Lze aplikovat na obrazce z předlohy Prostor. Před převodem na zdi (po obvodu prostoru) můžeme vybrat šířku zdi, přidat rozměry a vodítka. Importovat data: Z externího zdroje (např. z Excelu) můžeme načíst data zastoupená jednotlivými záznamy (řádky). Z dat můžeme vytvořit automaticky samostatné obrazce či umístit nové obrazce na existující obrazce. Aktualizovat: Aktualizuje externí data dle datového zdroje. Okno Průzkumníka: Zobrazení speciálního průzkumníka, který zobrazuje seznam obrazců dle prostorů či kategorií. Možnosti zobrazení: Můžeme upřesňovat způsob zobrazení dveří, zdí, oken a především prostorů (viz obr. 11-3). Shrnutí 1. Prostorový plán je připraven pro kreslení diagramů místností a jejich vybavení. 2. Před přípravou prostorového plánu je vhodné definovat vlastní vzorníky s účelově připravenými předlohami. Předlohy zařadíme do budoucích vrstev výkresu. 3. Specifické postavení má obrazec Prostor, který se může automaticky přizpůsobit obrazci Místnost. V obrazci Prostor se automaticky vypočítává rozloha místnosti. 4. Obrazce mohou být popsány popisky (obsah textového rámečku) dle svých vlastností. 5. Místnosti, osoby, vybavení se často propojují s daty v externím zdroji. 6. Prezentaci vlastností obrazců usnadňují datové symboly. 71 Přiřazení do kategorie je dáno skrytou vlastností Typ obrazce (ShapeType). 72 Přiřazením do kategorie upravíme vlastnost ShapeType.
