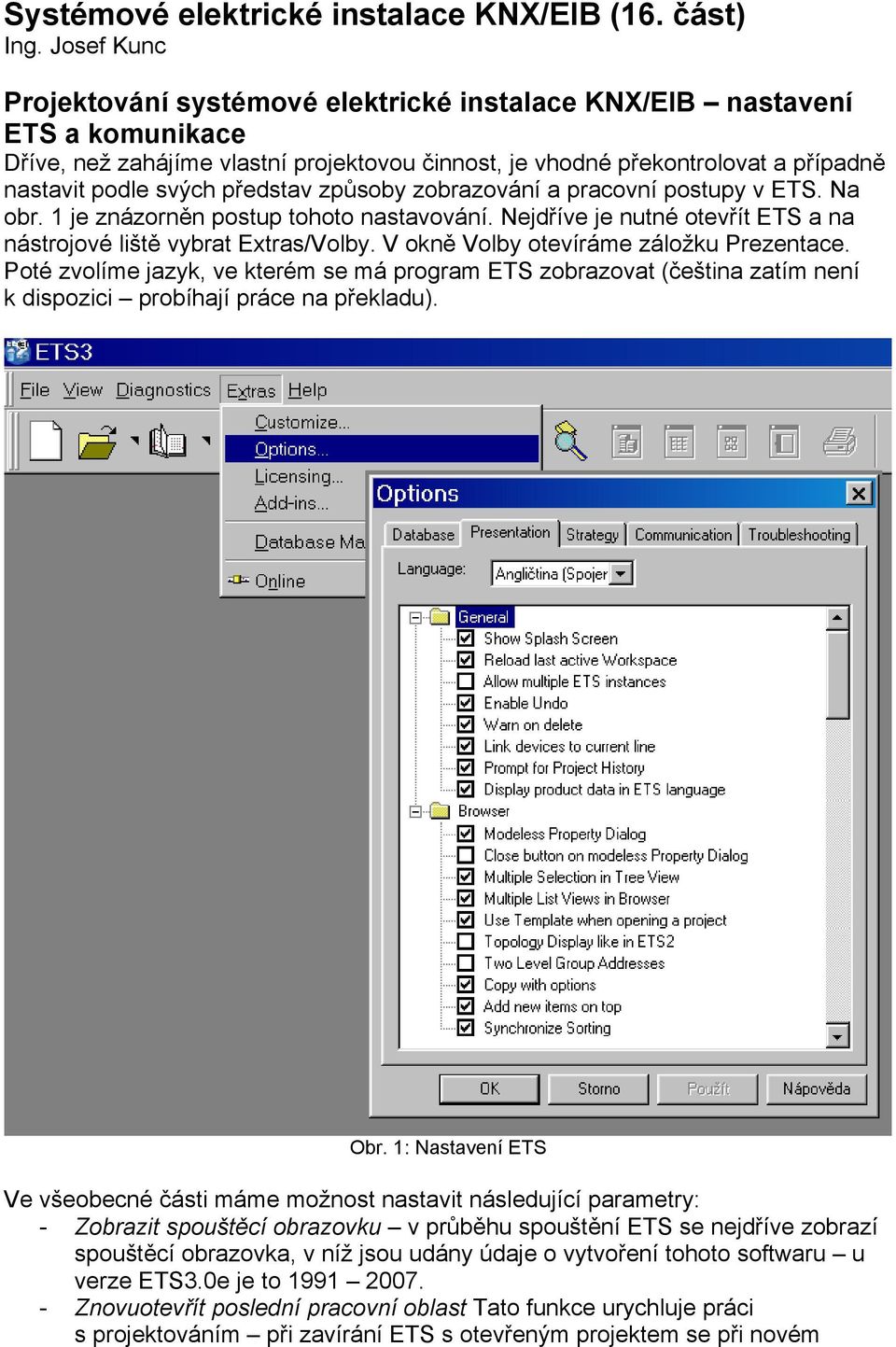

1 Systémové elektrické instalace KNX/EIB (16. část) Ing. Josef Kunc Projektování systémové elektrické instalace KNX/EIB nastavení ETS a komunikace Dříve, než zahájíme vlastní projektovou činnost, je vhodné překontrolovat a případně nastavit podle svých představ způsoby zobrazování a pracovní postupy v ETS. Na obr. 1 je znázorněn postup tohoto nastavování. Nejdříve je nutné otevřít ETS a na nástrojové liště vybrat Extras/Volby. V okně Volby otevíráme záložku Prezentace. Poté zvolíme jazyk, ve kterém se má program ETS zobrazovat (čeština zatím není k dispozici probíhají práce na překladu). Obr. 1: Nastavení ETS Ve všeobecné části máme možnost nastavit následující parametry: - Zobrazit spouštěcí obrazovku v průběhu spouštění ETS se nejdříve zobrazí spouštěcí obrazovka, v níž jsou udány údaje o vytvoření tohoto softwaru u verze ETS3.0e je to Znovuotevřít poslední pracovní oblast Tato funkce urychluje práci s projektováním při zavírání ETS s otevřeným projektem se při novém

2 otevření zobrazí tentýž projekt ve stavu, v jakém jsme na něm přerušili svoji práci. V ETS 2 bylo nezbytné nejdříve projekt zavřít a teprve poté bylo možné zavřít i ETS. Pokud v databázi byl uložen vyšší počet projektů, po otevření ETS2 bylo potřebné vždy nejdříve vyhledat projekt, se kterým chceme pracovat. - Dovolit vícenásobné otevření ETS při povolení této funkce lze program otevřít vícenásobně, potom je možné pracovat souběžně i s několika projekty. Je sice možné otevřít i několik projektů současně v jednou otevřené ETS, ale v tomto případě z nepozornosti mohou snadno nastat komplikace v jednom z oken budeme pracovat s jedním projektem, zatímco v dalších oknech z dalších projektů budeme zadávat údaje, o kterých se domníváme. že patří k onomu prvnímu projektu. Nakonec zjistíme, že jsme plýtvali pracovním časem, protože funkce, zadané v jednotlivých oknech, nebudou vzájemně spolupracovat. Projekt bude nutné znovu upravovat. - Umožnit funkci návratu ve srovnání s ETS2 nová funkce, v programech Microsoft však zcela běžná. Výrazně urychluje práci při projektování, když je nezbytné opravit některý chybný postup. Lze se vrátit zpět a následně opět dopředu nejvýše o 20 pracovních kroků. - Výzva při vynechání některé operace (např. vymazání projektu) nepřipouští funkci návratu. V takovém případě je vhodné mít nastaven dotaz jako: Skutečně chcete projekt odstranit? - Přiřadit přístroje k aktuální linii k linii, se kterou jsme naposledy pracovali, budou automaticky přiřazeny všechny přístroje, které nově vkládáme. - Dotaz na historii projektu při zavírání projektu (nebo ETS při ukončení prací) se otvírá okno s dotazem na zápis do historie projektu (obr. 2 vlevo). Této nabídky využijeme jen při potřebě zapsat důležitý údaj, související s celým projektem, jako např. zahájení, změny a ukončení projektu, naprogramování instalace apod. V okně se zobrazením aktuálního data můžeme nastavit datum, k němuž se vztahuje příslušný zápis a vhodný záznam zapíšeme do dolního okna se zobrazeným kurzorem. Zapisovat do historie (vždy ale s aktuálním datem) lze také po otevření menu Soubor/Vlastnosti projektu na záložce Historický přehled po stisknutí tlačítka Přidat (obr. 2 vpravo). Obr.2: Historie projektu - Zobrazit údaje o výrobcích v jazyce ETS tuto funkci je vhodné aktivovat pouze tehdy, když jsme si zcela jisti, že výrobci přístrojů vytvořili knihovnu

3 aplikačních programů s údaji ve zvoleném jazyce. Například němečtí výrobci vytváří tyto údaje v němčině a angličtině. Pokud bychom zvolili jiný jazyk, ETS nedokáže přeložit žádný z údajů do takto vybraného jazyka. Proto je vhodné používat tuto funkci pouze společně s němčinou nebo angličtinou. Nastavení prohlížeče nabízí následující možnosti: - Nastavit okno vlastností jako nemodální znamená to, že okno vlastností bude v popředí po celou dobu, i když budeme pracovat s jinými okny. Není tedy vůbec nutné zavírat okno vlastností po každém zápisu, jak tomu bylo v ETS 2. Obsah okna bude mít vždy návaznost na přístroj, linii, adresu, místnost atd., která právě bude kurzorem označena v pracovním okně. Takto lze výrazně urychlit zapisování potřebných upřesňujících poznámek důležitých pro snadnou identifikaci jednotlivých prvků v jakkoli rozsáhlém projektu. Obr. 3: Okno vlastností v ETS 3 - Uzavírací tlačítko vlastností nemodálního okna pokud tuto možnost vyznačíme, bude okno vlastností vybaveno tlačítkem Zavřít, jak je vidět na obr. 3 vpravo. - Vícenásobné zobrazení ve stromovém náhledu pokud v levé části pracovního okna označíme více položek, v jeho pravé části se zobrazí obsah všech těchto položek, jak je vidět na obr. 4.

4 Obr. 4: Vícenásobný výběr - Vícenásobné zobrazení seznamů v prohlížeči nastavením této funkce se stanoví, zda při vícenásobném výběru v levém pracovním okně (seznamovém náhledu), které se rozprostírá přes různé úrovně struktury stromu v pravé části pracovního okna, se má zobrazit více rozčleněných seznamů nebo jediný seznam. Větší přehled obvykle zajistí volba vícenásobného zobrazení, jinak se může pravá část okna stát značně nepřehlednou. - Použít předlohu při otevření projektu při tomto výběru se každý nový i již dříve uložený projekt otevírá v základním nastavení se zobrazením se třemi pracovními okny s oknem prostorového a funkčního náhledu, s topologickým oknem a s oknem skupinových adres. Okna jsou uspořádána podle obr. 5, přičemž v horní části displeje budou nástrojové lišty v textové i symbolové podobě a v dolní části displeje bude stavová lišta, ve které se zobrazí použité komunikační rozhraní, stav komunikace, název používaného databázového souboru. Obr. 5: Výchozí nastavení zobrazení projektu - Zobrazit topologii jako v ETS 2 při vytvoření nového projektu se automaticky vytvoří pouze linie 1.1. Není-li tato funkce nastavena, při otevírání nového projektu se vytvoří oblasti 0 a 1, páteřní linie 0.0, hlavní linie 1.0 a linie 1.1, jak je vidět na obr. 5 v topologickém okně. - Dvouúrovňové skupinové adresy nenastavením této funkce vytváříme tříúrovňové skupinové adrsy, jimiž můžeme logicky lépe vystihnout jejich význam. - Kopírování s výběrem při požadavku na kopírování se zobrazí přehled otázek, podle nichž volíme strategii této operace. Kopírování celých linií nebo

5 dokonce i oblastí značně urychlí projektování systémové instalace pro rozsáhlé objekty, v nichž se opakují ovládané funkce v jednotlivých prostorových částech budovy. Potom postačí podrobně vyprojektovat linii nebo oblast a zkopírovat ji. Přitom je možné současně změnit i použité skupinové adresy, viz obr. 6. Obr. 6: Přehled možností při kopírování celé oblasti - Novou položku umístit do první pozice každý nový prvek vkládaný do projektu se zobrazí vždy v nejvýše umístěném řádku. To je výhodné především v rozsáhlých projektech, v nichž např. dodatečně vkládáme nový přístroj. Při další práci s ním jej máme k dispozici v horní části pracovního okna, i když podle přidělené individuální adresy by mohl být i mimo zobrazenou část přístrojů. - Synchronizace třídění přehled všech položek v pracovním okně lze uspořádat podle abecedy vzestupně či sestupně podle toho, který sloupec označíme. Změna tohoto nastavení se projeví teprve po restartování ETS. Další částí nastavování je práce s databází první záložka v okně Volby.

6 Obr. 7: Nastavení práce s databázemi Aplikační programy používaných přístrojů i veškeré projekty se ukládají do společné databáze. Při zpracování jen menších projektů lze využívat společnou databázi, avšak při tvorbě projektů rozsáhlých systémových instalací bude výhodnější vytvářet samostatné databázové soubory pro jednotlivé projekty. Pro tento účel je potřebné vytvořit jeden soubor obsahující pouze knihovnu aplikačních programů, který bude vždy překopírován a přejmenován jako základ databáze pro soubor s dalším projektem. Při práci s více databázemi je potřebné nastavit, zda se otevře vždy předem zvolená databáze (obr. 7) anebo při otevírání ETS bude nejprve nutné, aby uživatel označil databázi, která se má otevřít. Aby nedošlo ke ztrátě dat při hardwarové závadě PC, je potřebné zálohovat databázové soubory. Potřebnou cestu je možné zvolit v dolní části okna pro práci s databází. Pracujeme-li s databázemi, samostatně vytvořenými pro každý projekt, jejich zkopírováním můžeme rychle přenášet změněná data ze stolního PC v kanceláři do pracovního notebooku s nainstalovanou ETS a používaného k programování a oživování instalace na stavbě. Stejným způsobem budou v průběhu oživování upravená data přenášena zpět do PC. Další částí nastavování práce s ETS je pracovní postup vkládání adres obr. 8. Obr. 8: Nastavení způsobu vkládání adres Skupinové i individuální (přístrojové) adresy mohou být vkládany automaticky do zvolené linie tak, že jim bude přiřazena vždy nejnižší volná adresa případně následující volná adresa. Příklad: Vložené přístroje byly postupně vybaveny individuálními adresami až Poté byl odstraněn přístroj s adresou Další vložený přístroj obdrží adresu při prvním způsobu vkládání adres, zatímco při druhém způsobu bude vybaven adresou Třetí možností vkládání adres je individuální (ruční) postup. Avšak i při samočinném vkládání lze adresy ručně změnit, podle okamžité potřeby. V závislosti na typu používaného komunikačního rozhraní je nutné nastavit možnost komunikace mezi PC a systémovou instalací (obr. 9), kdy po stisku tlačítka

7 Konfigurace rozhraní lze vybrat rozhraní jako RS 232, USB nebo IP, podle skutečně použitého prvku. Obr. 9: Nastavení komunikace Poslední záložka v okně Volby je určena pro řešení případných softwarových potíží. V takovém případě je ale vhodné požádat o technickou pomoc zástupce výrobce nebo pracovníka asociace Konnex.
